GA-P55-UD5
LGA1156
ソケットマザーボード
(Intel® Core™ i7
プロセッサフ
ァミリー
/Intel® Core™ i5
プロセッサファミリー
用)
ユーザーズマニュアル
改版 1001
12MJ-P55UD5-1001R
Motherboard
GA-P55-UD5
Jul. 30, 2009
Jul. 30, 2009
Motherboard
GA-P55-UD5
著作権
©
2009 GIGA-BYTE TECHNOLOGY CO., LTD. 版権所有。
本
マニュアルに記載された商標は、それぞれの
所有者に対して法的に登録
され
たものです
。
免責条項
このマニュアルの情報は
著作権法で保護
されており
、GIGABYTE に帰属
します
。
このマニュアルの仕様と内容は
、GIGABYTE
により事前の通知なしに変更されるこ
とがあります。本マニュアルのいかなる部分も
、GIGABYTE の書面
による事前の
承
諾を受
けることなしには、いかなる手段によっても
複製、
コピー
、翻訳、送信
また
は出版することは禁じられています
。
ドキュメンテーションの
分類
本製品を最大限に活用
できるように
、GIGABYTE では次
のタイプのドキュメンテーシ
ョンを用意しています
：
製品を素早
くセットアップできるように
、製品に付属
するクイックインストールガイ
ドをお読みください
。
詳細な製品情報
については、ユーザーズマニュアルをよくお読みください
。
GIGABYTE の固有な機能の使用法
については
、当社Web
サイトの
Support&Downloads\Motherboard\Technology
ガイドの情報をお読みになるかダウン
ロードしてください
。
製品関連の情報は、以下の Web
サイトを確認してください
：
http://www.gigabyte.com.tw

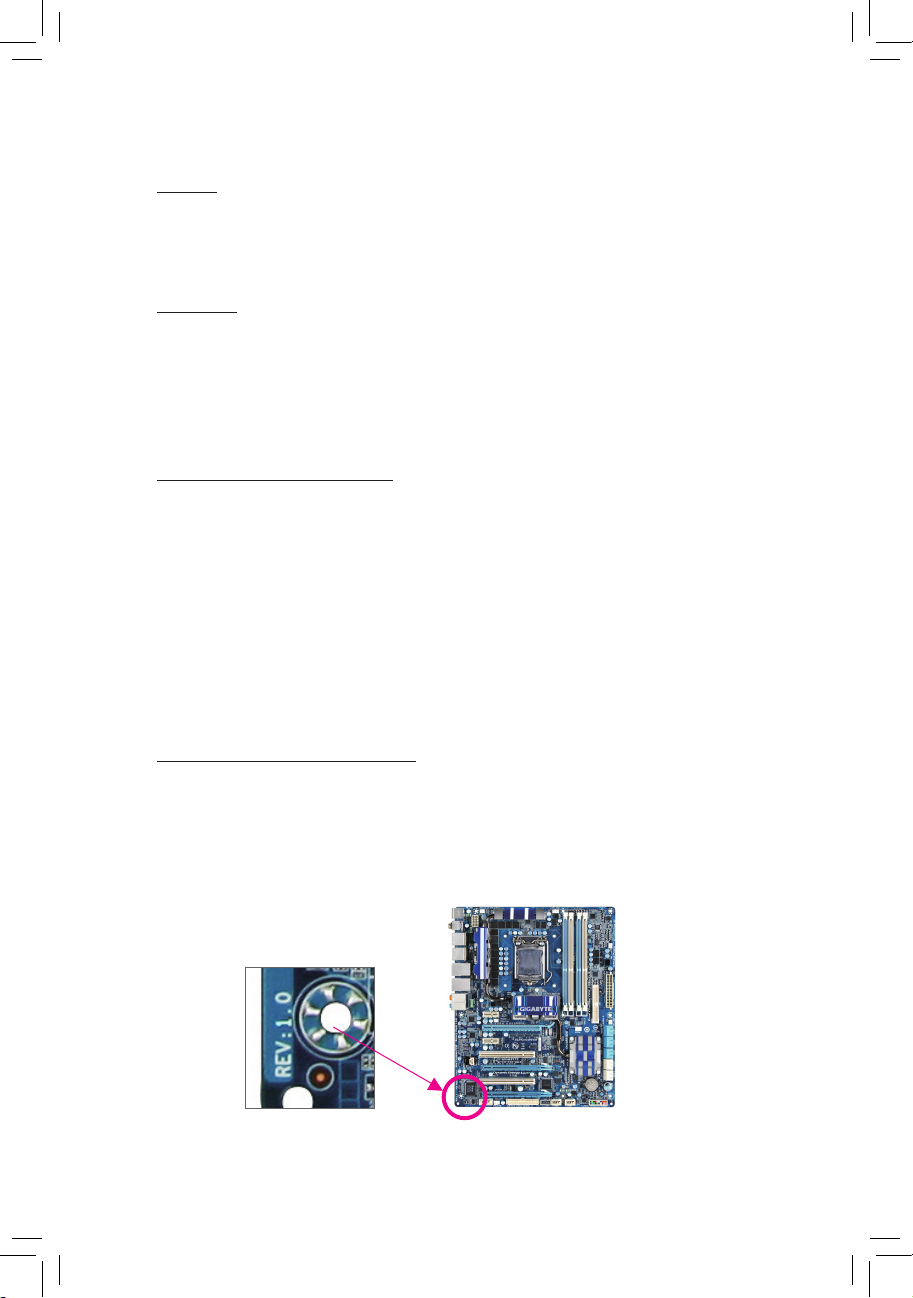

マザーボードリビジョンの
確認
マザーボードのリビジョン番号は
「REV： X.X 」
のように表示されます。例えば
、
「REV： 1.0」
はマザーボードのリビジョンが
1.0
であることを意味します。マザー
ボード
BIOS、
ドライバを更新する前に、または
技術情報をお探しの際は、
マザー
ボードのリビジョンをチェックしてください
。
例：
- 4 -
目次
ボックスの
内容 ............................................................................................................6
GA-P55-UD5
マザーボードのレイアウト
..................................................................7
ブロック
図 .....................................................................................................................8
第 1 章
ハードウェアの取り付け
...........................................................................9
1-1 取り付け手順 ................................................................................................ 9
1-2 製品の仕様 .................................................................................................10
1-3 CPU
および
CPU
クーラーの取り付け
.................................................... 13

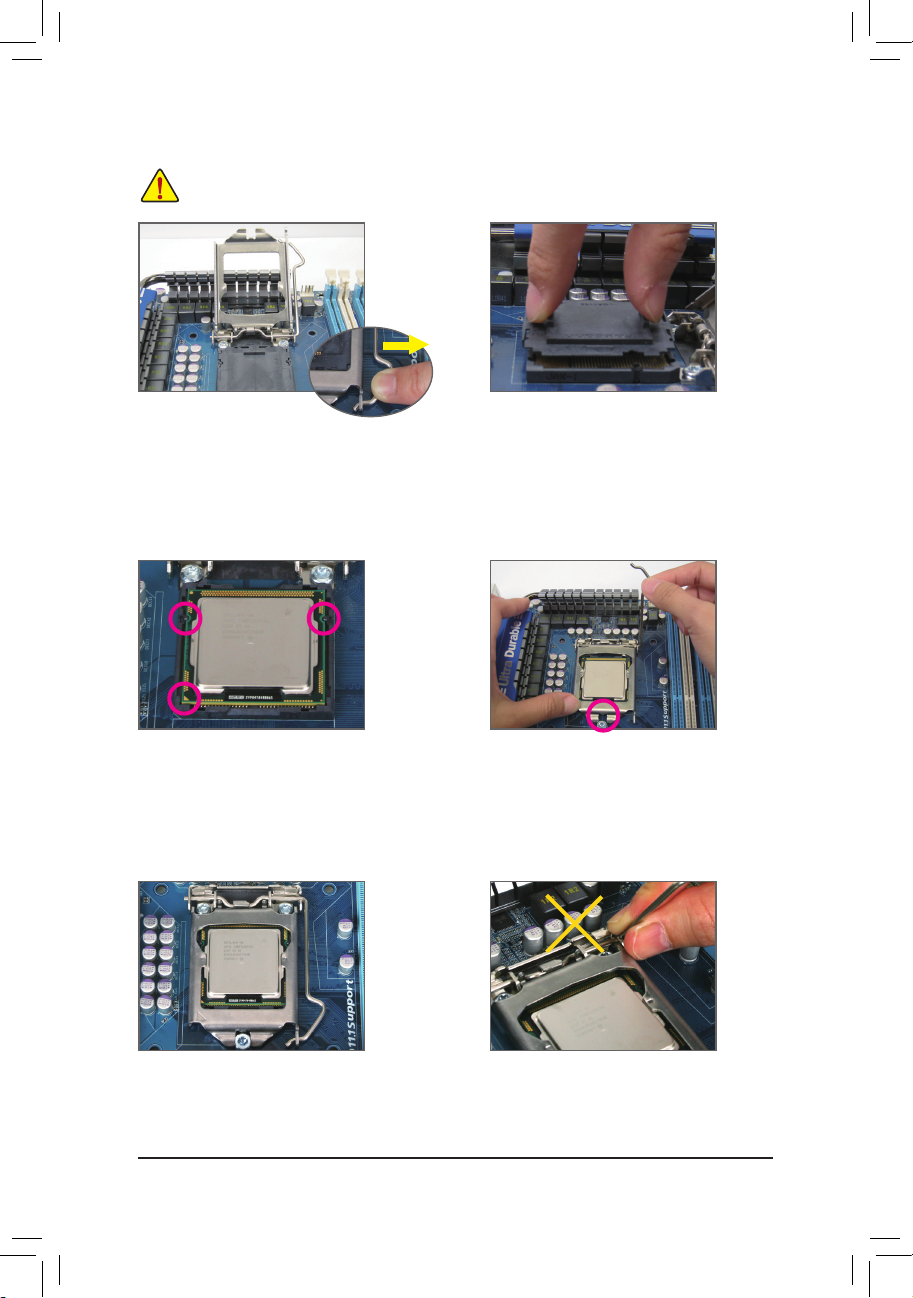

1-3-1 CPU を取り付ける ...............................................................................................13

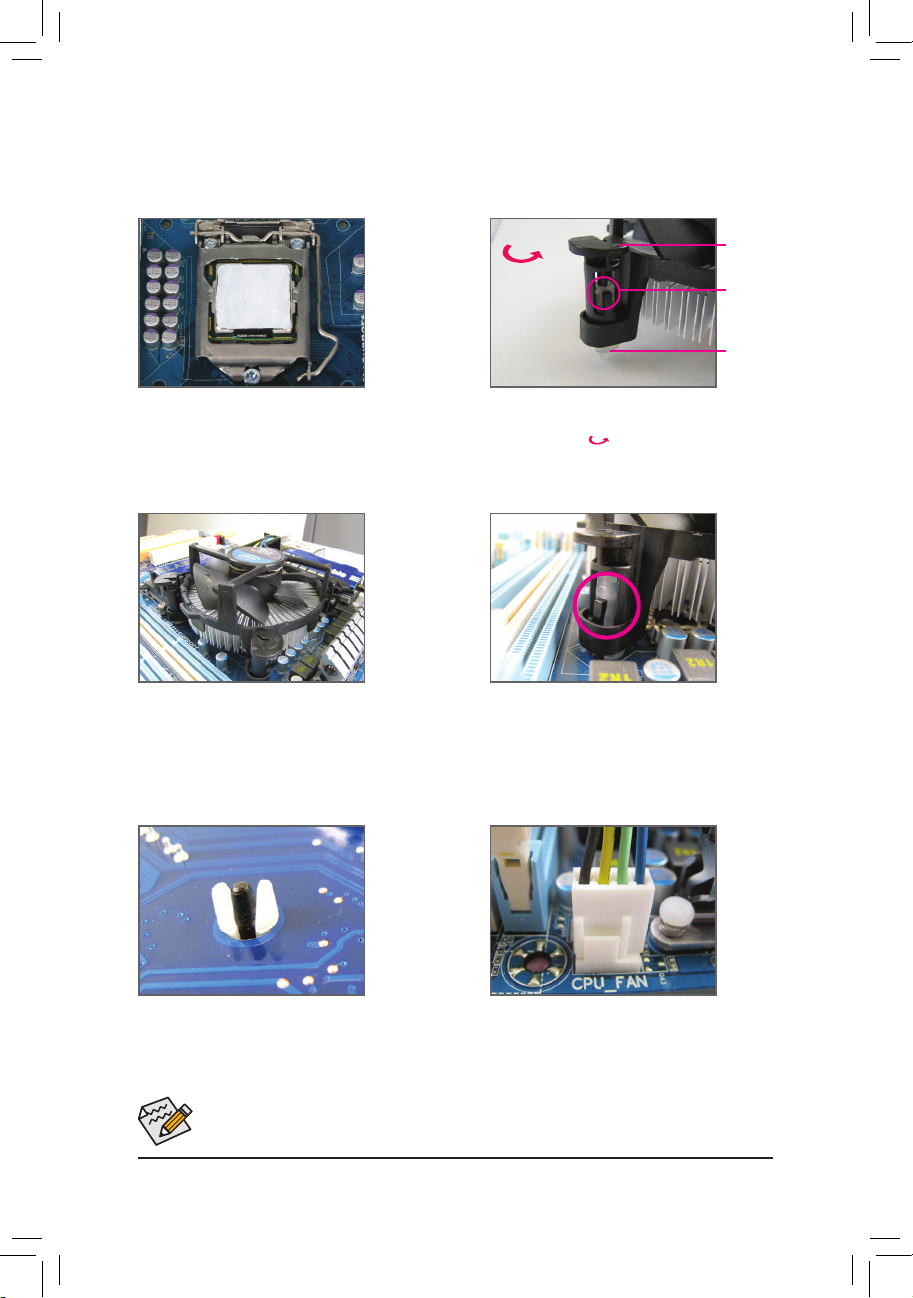

1-3-2 CPU
クーラーを取り付ける
...............................................................................15
1-4
メモリの取り付け
....................................................................................... 16
1-4-1
デュアルチャンネルのメモリ
設定 ...................................................................16
1-4-2
メモリの取り付け
...............................................................................................17
1-5 拡張
カードの取り付け
.............................................................................. 18

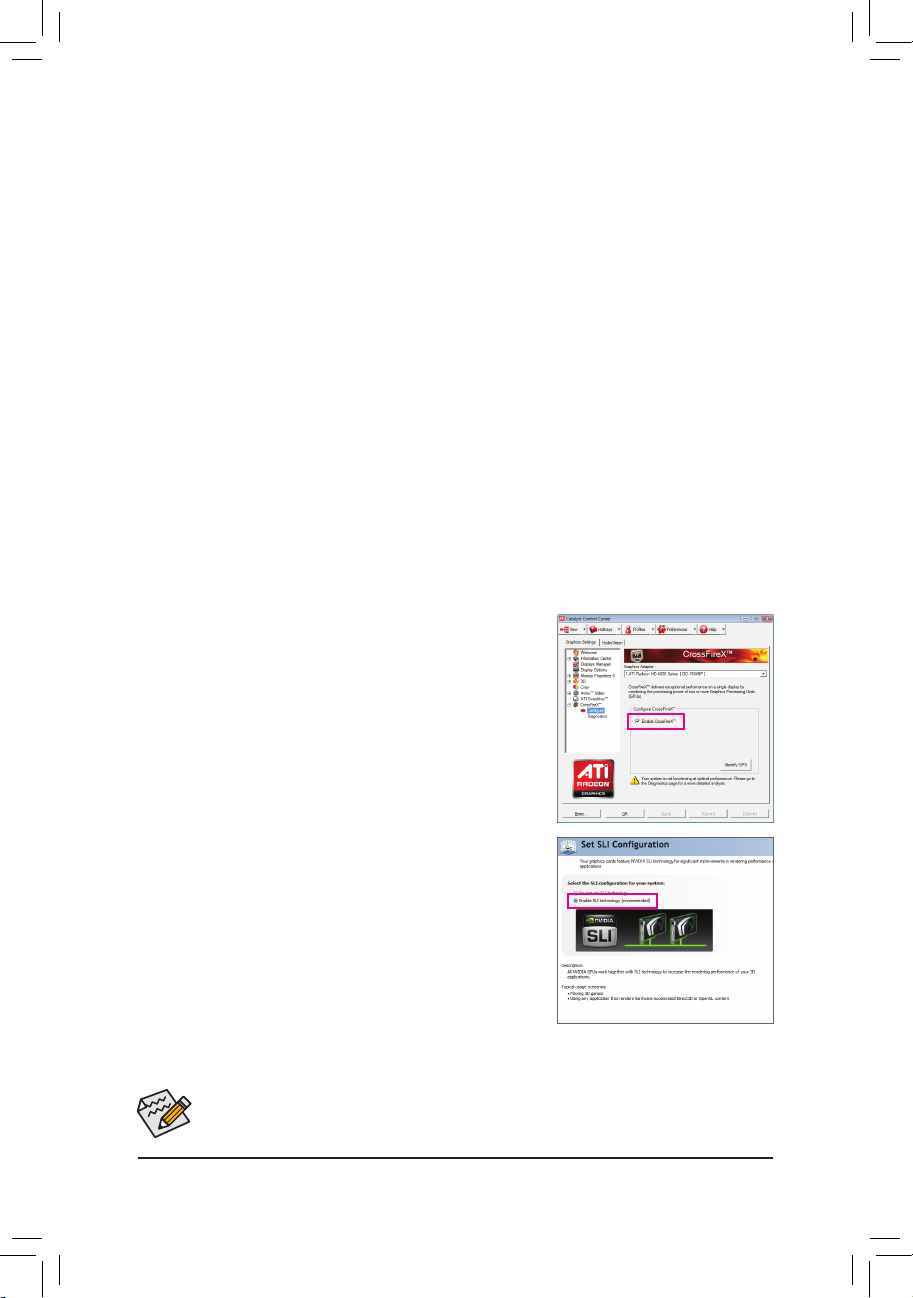

1-6 ATI CrossFireX™/NVIDIA SLI 構成
のセットアップ
.................................... 19

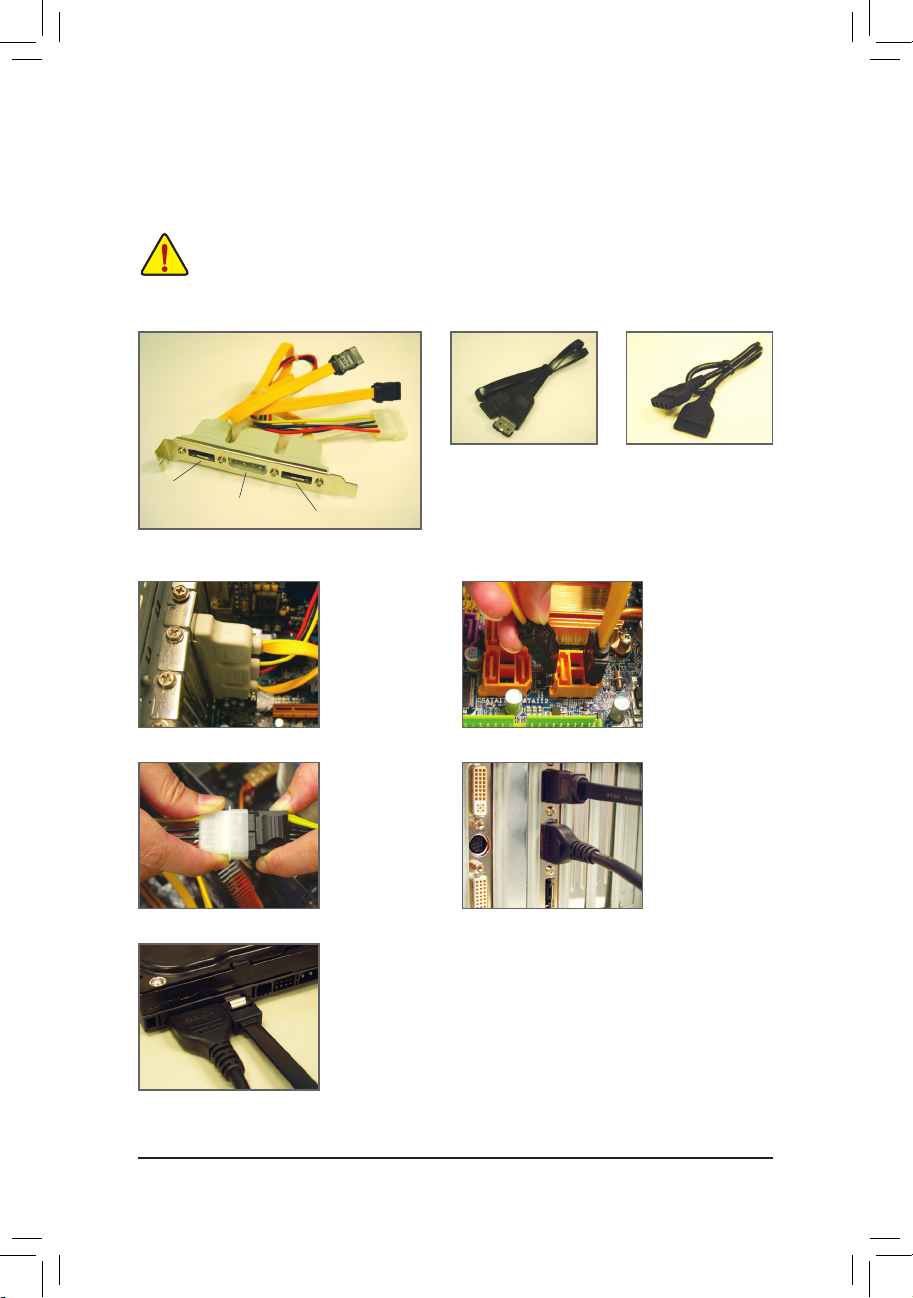

1-7 SATA
ブラケットの取り付け
......................................................................20

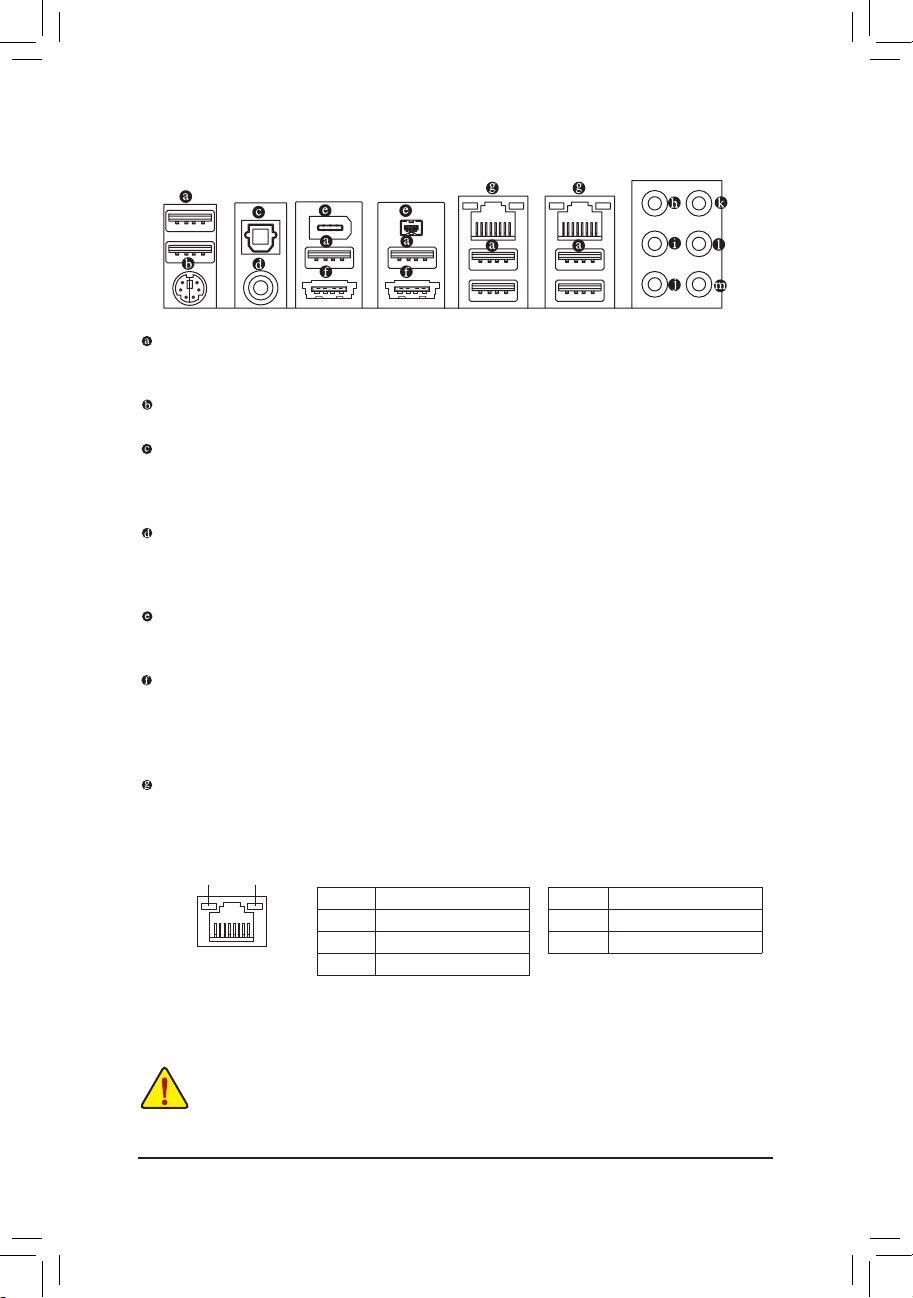

1-8 背面
パネルのコネクタ
.............................................................................. 21

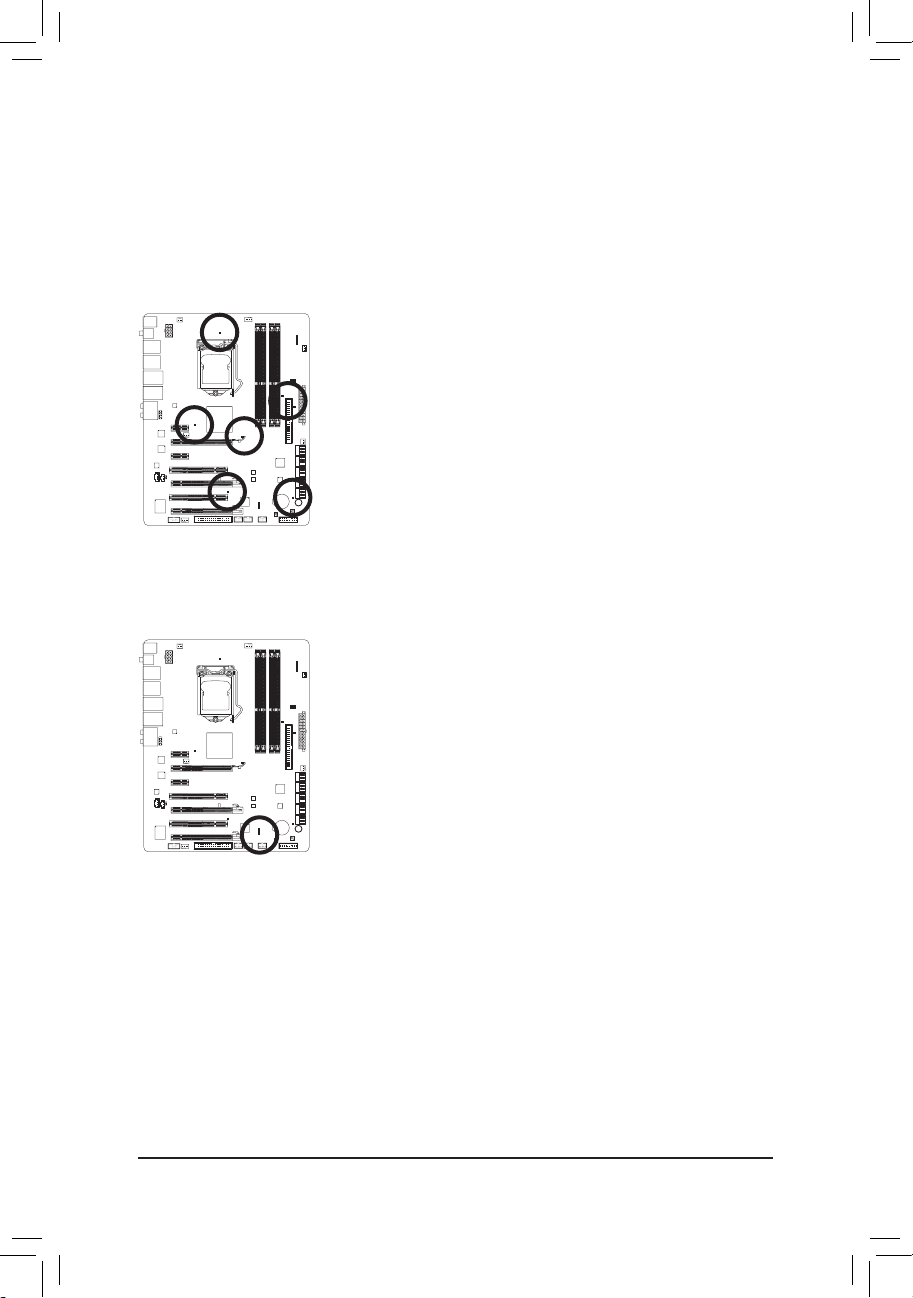

1-9
オンボード
LED
およびボタン
.................................................................. 23

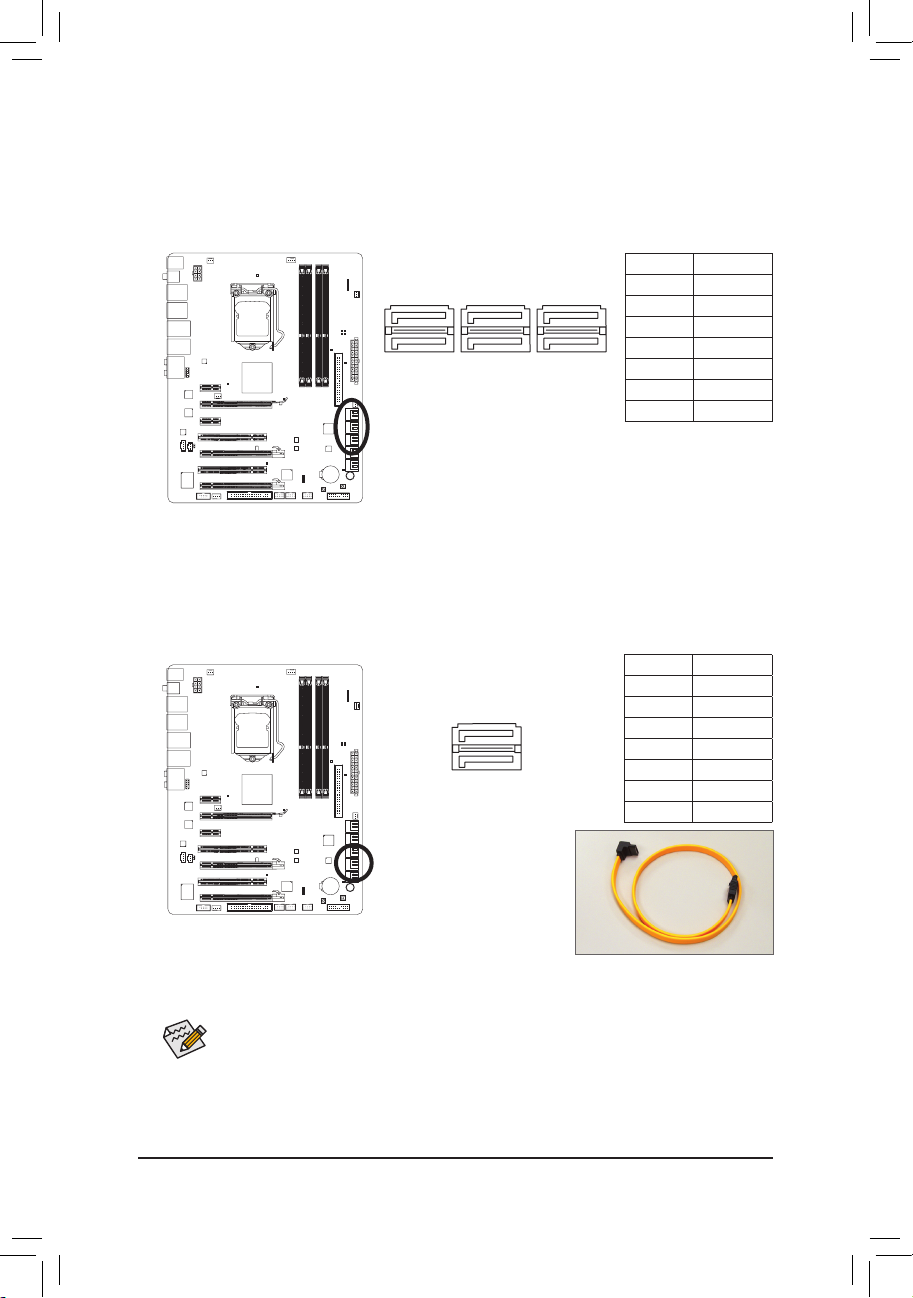

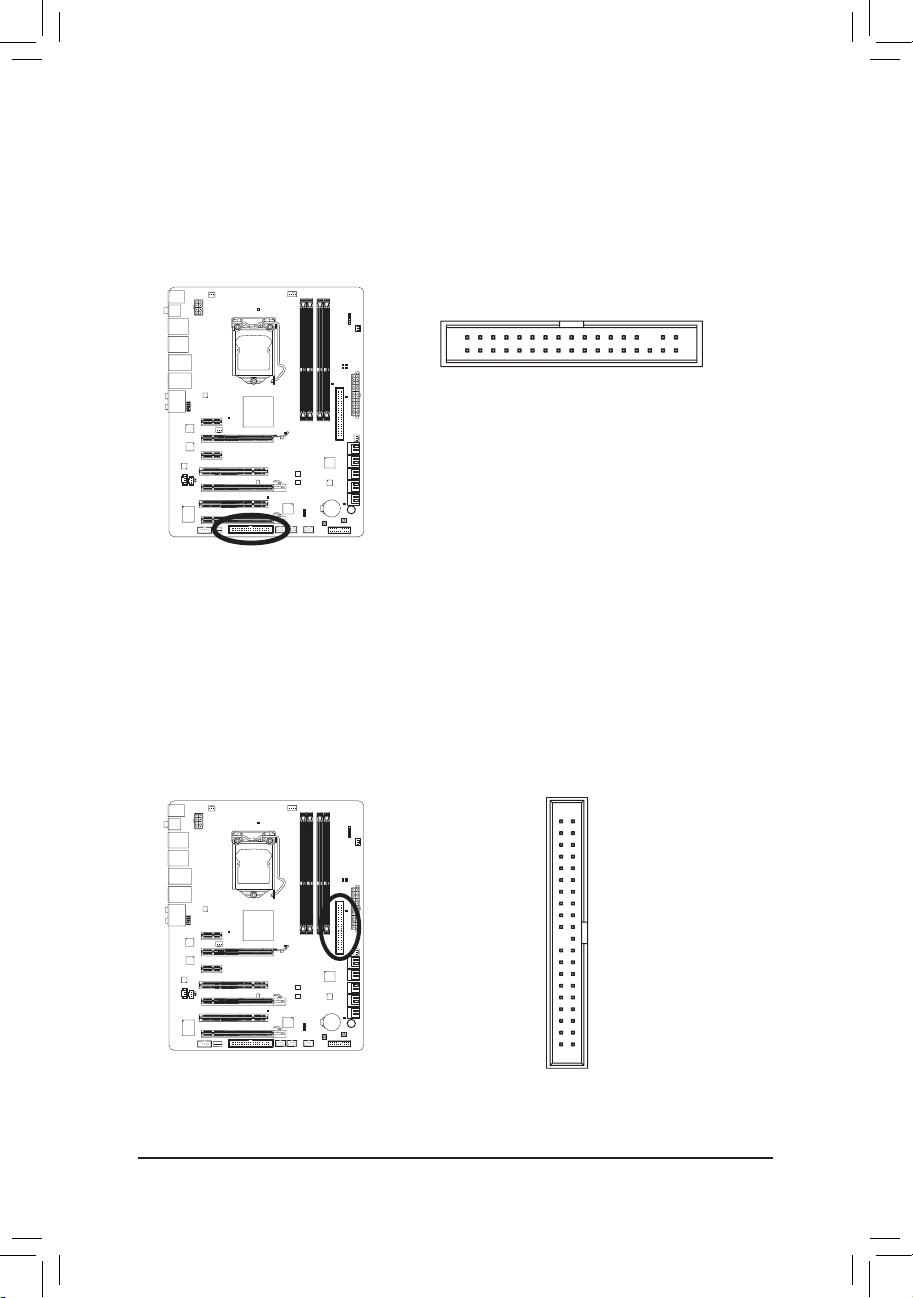

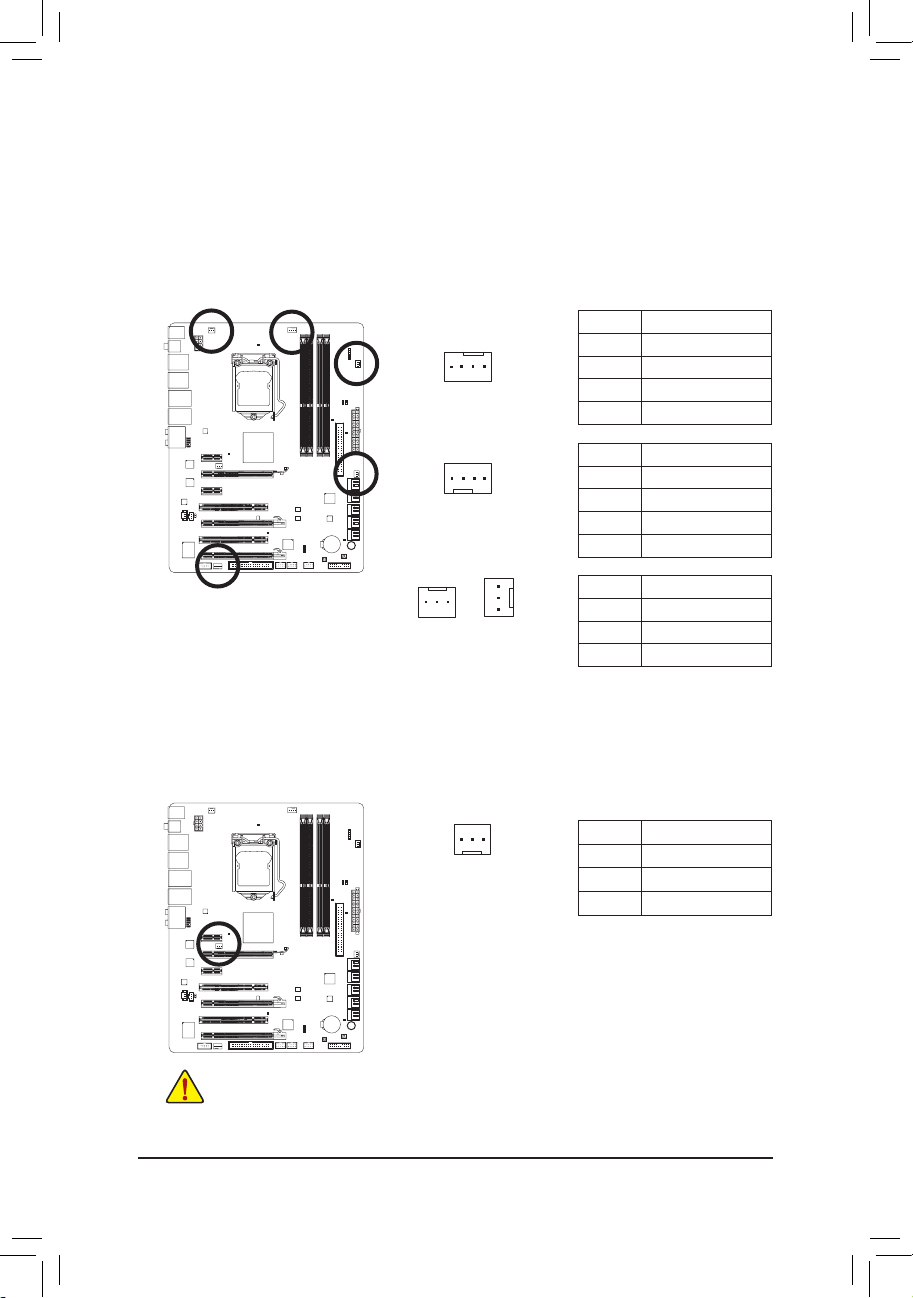

1-10 内部
コネクタ
............................................................................................... 25
第 2 章 BIOS
セットアップ
.....................................................................................37
2-1 起動
スクリーン
........................................................................................... 38
2-2
メインメニュー
...........................................................................................39
2-3 MB Intelligent Tweaker(M.I.T.) ........................................................................ 41
2-4 Standard CMOS Features .............................................................................. 51
2-5 Advanced BIOS Features .............................................................................. 53
2-6 Integrated Peripherals .................................................................................... 55
2-7 Power Management Setup ............................................................................. 59
2-8 PC Health Status ............................................................................................ 61
2-9 Load Fail-Safe Defaults .................................................................................. 63
2-10 Load Optimized Defaults ................................................................................ 63
2-11 Set Supervisor/User Password ...................................................................... 64
2-12 Save & Exit Setup .......................................................................................... 65
2-13 Exit Without Saving ........................................................................................ 65
2-14 Security Chip Configuration .......................................................................... 66
- 5 -
第 3 章
ドライバのインストール
.........................................................................67
3-1 Installing Chipset Drivers (
チップセットドライバのインストール
) ......... 67
3-2 Application Software (
アプリケーションソフトウェア
) .............................. 68
3-3 Technical Manuals (技術
マニュアル
) .........................................................68
3-4 Contact (連絡先) ..........................................................................................69
3-5 System (
システム
) ........................................................................................ 69
3-6 Download Center (
ダウンロードセンター
) ................................................ 70
3-7 New Utilities (新
しいユーティリティ
) ......................................................... 70
第 4 章 固有の機能 ...............................................................................................71
4-1 Xpress Recovery2 .......................................................................................... 71
4-2 BIOS 更新
ユーティリティ
.......................................................................... 74
4-2-1 Q-Flash
ユーティリティで
BIOS を更新する ....................................................74
4-2-2 @BIOS
ユーティリティで
BIOS を更新する ....................................................77
4-3 EasyTune 6 .................................................................................................... 78
4-4 Dynamic Energy Saver™ 2 ............................................................................ 79
4-5 Q-Share .......................................................................................................... 81
4-6 Smart 6™ ...................................................................................................... 82
4-7 Smart TPM .................................................................................................... 85
4-8 Teaming ......................................................................................................... 86
第 5 章 付録 ............................................................................................................87
5-1 SATA
ハードドライブの
設定 ..................................................................... 87
5-1-1 Intel P55 SATA
コントローラを構成する
...........................................................87
5-1-2 JMB362/GIGABYTE SATA2 SATA
コントローラを構成する
............................95
5-2-3 Dolby Home Theater 機能を有効
にする
..........................................................117
5-2-4
マイク録音を構成する
....................................................................................118
5-2-5 Sound Recorder を使用する ..............................................................................120
5-3
トラブルシューティング
.......................................................................... 121
5-3-1 良
くある
質問 .....................................................................................................121
5-3-2
トラブルシューティング
手順 ..........................................................................122
5-4 規制準拠声明 ........................................................................................... 124
- 6 -
ボックスの
内容
GA-P55-UD5
マザーボード
マザーボードドライバディスク
ユーザーズマニュアル
クイックインストールガイド
IDE
ケーブル
(x1)
SATA 3Gb/s
ケーブル
(x4)
I/O
シールド
SATA
ブラケット
2 方向 SLI
ブリッジコネクタ
•
上記
のボックスの内容は
参照専用
であり
、実際
のアイテムはお求めになった製品パッケージにより
異
なります。ボックスの内容は
、事前の通知
なしに変更することがあります
。
•
マザーボードの画像は
参照専用です。
- 7 -
GA-P55-UD5
マザーボードのレイアウト
(注 1)
ハードウェアの制約により
、PCIEX1_1
スロットは短い
PCI Express x1 拡張
カードにしか
対
応
していません。長い拡張カードの場合は、他の拡張スロットを使用してください
。
(注 2) この機能は地域
ポリシーがそれぞれ異なるため、オプションになっています
。
CPU_FAN
LGA1156
ATX
GA-P55-UD5
CD_IN
F_AUDIO
AUDIO
M_BIOS
PCIEX8_1
PCIEX1_1
(注 1)
IDE
SPDIF_I
DDR3_2
DDR3_1
DDR3_4
DDR3_3
BAT
F_PANEL
COMA
IT8720
ATX_12V_2X
Intel® P55
FDD
SATA2_1
SATA2_3
SATA2_5
GSATA2_1
SATA2_0
SATA2_2
SATA2_4
GSATA2_0
PCI1
PCI2
CODEC
PWR_FAN
PCH_FAN
SYS_FAN1
B_BIOS
F_USB2
RTL8111D
R_SPDIF
USB_1394_ESATA_2
USB_LAN1
PCIEX16_1
PCIEX1_2
SPDIF_O
F_USB1F_1394
SYS_FAN2
TSB43AB23
SYS_FAN3
PCIEX4_1
GSATA2_3
GSATA2_2
RTL8111D
RST_SW
PW_SW
PHASE LED
USB_1394_ESATA_1
JMB362
JMB362
GIGABYTE SATA2
CPU_LED
GD1
GD2
MD1
MD2
DIMM_LED
IDE_LED
TPM_IC
(注 2)
PCI_LED
PE_LED
PE1_LED
SA_LED
ACPI_LED
KB_USB
CMOS_SW
USB_LAN2
- 8 -
ブロック
図
(注)
この機能は地域ポリシーがそれぞれ異なるため、オプションになっています
。
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF In
S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
PS/2 KB/Mouse
LGA1156
CPU
DMI
Interface
Intel® P55
2 PCI
PCI Bus
PCI CLK
(33 MHz)
PCIe CLK
(100 MHz)
PCI Express Bus
IT8720
Floppy
CPU CLK+/- (133 MHz)
6 SATA 3Gb/s
1 PCI Express x16
Dual BIOS
COM Port
14 USB Ports
LPC
Bus
TSB43AB23
x1
ATA-133/100/66/33 IDE Channel
GIGABYTE
SATA2
2 SATA 3Gb/s
3 IEEE 1394a
DDR3 2200/1333/1066/800 MHz
Dual Channel Memory
2 PCI Express x8
x1
JMB362
2 SATA 3Gb/s
PCI Express Bus
JMB362
2 SATA 3Gb/s
PCIe CLK
(100 MHz)
x1
LAN1
RJ45
RTL8111D
x1
LAN2
RJ45
RTL8111D
3 PCI Express x1
x4
1 PCI Express x4
TPM
(注)
PCI Express Bus
PCIe CLK (100 MHz)
Switch
または
x8 x16
Switch
または
x1
- 9 -
ハードウェアの取り付け
1-1 取り付け手順
マザーボードには
、静電放電 (ESD) の結果、損傷する可能性
のある精巧な
電子回路
やコンポーネントが数多く含まれています。取り付ける前に、ユーザーズマニュアル
をよくお読みになり
、以下の手順に従
ってください
。
•
取り付ける前に、
マザーボードの
S/N (
シリアル
番号)
ステッカーまたはディ
ーラーが提供する保証ステッカーを取り外したり、はがしたりしないでくださ
い。これらの不要ステッカーは保証の確認に必要です
。
•
マザーボードまたはその他のハードウェアコンポーネントを取り付けたり
取
り外したりする前に、常にコンセントからコードを抜いて
AC 電力を切
ってく
ださい
。
•
ハードウェアコンポーネントをマザーボードの内部コネクタに接続している
とき、しっかりと安全に接続されていることを確認してください
。
•
マザーボードを扱う際には
、金属
リード線やコネクタには触れないでください
。
•
マザーボード
、CPU
またはメモリなどの電子コンポーネントを扱うとき
、静電
放電 (ESD)
リストストラップを着用することをお勧めします
。ESD
リストストラ
ップをお持ちでない
場合、手を乾いた状態に保ち、まず金属物体に触れて静
電気を取り除
いてください
。
•
マザーボードを取り付ける前に、ハードウェアコンポーネントを
静電防止
パッ
ドの上に置くか
、静電遮断
コンテナの中に入れてください
。
•
マザーボードから
電源装置
のケーブルを抜く前に
、電源装置
がオフになって
いることを確認してください
。
•
パワーをオンにする前に
、電源装置の電圧が地域の電源基準に従
っているこ
とを確認してください
。
•
製品を使用する前に、
ハードウェアコンポーネントのすべてのケーブルと
電
源
コネクタが接続されていることを確認してください
。
•
マザーボードの損傷を防ぐために、ネジがマザーボードの回路やそのコンポ
ーネントに触れないようにしてください
。
•
マザーボードの上またはコンピュータのケース内部に、ネジや金属コンポー
ネントが残っていないことを確認してください
。
•
コンピュータシステムは、平らでない面の上に置かないでください
。
•
コンピュータシステムを
高温環境で設置
しないでください
。
•
取り付け中
にコンピュータのパワーをオンにすると、システムコンポーネント
が損傷するだけでなく、ケガにつながる恐れがあります
。
•
取り付けの手順
について
不明確な場合や、製品の使用に関して疑問
がある
場合は、正規
のコンピュータ
技術者にお問い合
わせください
。
第 1 章
ハードウェアの取り付け
- 10 -
ハードウェアの取り付け
1-2 製品の仕様
CPU
LGA1156
パッケージの
Intel® Core™ i7
プロセッサ
/Intel® Core™ i5
プ
ロセッサポート
(最新の CPU
サポートリストについては
、GIGABYTE の Web
サイト
にアクセスしてください
)。
L3
キャッシュは
CPU で異
なります
チップセット
Intel® P55 Express
チップセット
メモリ
最大 16 GB
のシステムメモリをサポートする
1.5V DDR3 DIMM
ソ
ケット
(x4)
(注 1)
デュアルチャンネルメモリアーキテクチャ
DDR3 2200/1333/1066/800 MHz
メモリモジュールのサポート
非 ECC
メモリモジュールのサポート
XMP（
エクストリームメモリプロファイル）メモリモジュールのサ
ポート
(最新
のメモリサポートリストについては
、GIGABYTE の Web
サイト
にアクセスしてください
)。
オーディオ
Realtek ALC889A
コーデック
ハイディフィニションオーディオ
2/4/5.1/7.1
チャンネル
Dolby® Home Theater
のサポート
S/PDIF 入出力
のサポート
CD 入力
のサポート
LAN
RTL8111D
チップ
(x2) (10/100/1000 Mbit)
チーミングのサポート
スマートデュアル
LAN
のサポート
拡張
スロットー
フェイス
PCI Express x16
スロット
、 x16 で実行 (PCIEX16_1)
（注 2）
PCI Express x16
スロット
、 x8 で実行 (PCIEX8_1)
（注 3）
（PCIEX16_1 と PCIEX8_1
スロットは
PCI Express 2.0 規格に準拠
して
います
。）
PCI Express x16
スロット
、 x4 で実行 (PCIEX4_1)
（注 4）
PCI Express x1
スロット
(x2)
PCI
スロット
(x2)
マルチグラフィッ
クステクノロジ
ATI CrossFireX™/NVIDIA SLI
テクノロジのサポート
(PCIEX16_1 と
PCIEX8_1 のみ)
ストレージイン
ターフェイス
チップセット
:
- 最大 6 つの SATA 3Gb/s
デバイスをサポートする
SATA 3Gb/
s
コネクタ
(SATA2_0、SATA2_1、SATA2_2、SATA2_3、SATA2_4、
SATA2_5)
- SATA RAID 0、RAID 1、RAID 5、
および
RAID 10
をサポート
GIGABYTE SATA2
チップ
:
- ATA-133/100/66/33
および
最大2つの IDE
デバイスをサポートす
る
IDE
コネクタ
(x1)
- 最大 2 個の SATA 3Gb/s
デバイスをサポートする
SATA 3Gb/s
コ
ネクタ
(GSATA2_0、GSATA2_1) (x2)
- SATA RAID 0、RAID 1
および
JBOD
をサポート
JMB362
チップ
(x2):
- 最大 2 つの SATA 3Gb/s
デバイスをサポートする背面パネル
の
eSATA 3Gb/s
コネクタ
(eSATA/USB
コンボ
) (x2)
- SATA RAID 0、RAID 1
および
JBOD
をサポート
- 最大 2 個の SATA 3Gb/s
デバイスをサポートする
SATA 3Gb/s
コ
ネクタ
(GSATA2_2、GSATA2_3) (x2)
- SATA RAID 0、RAID 1
および
JBOD
をサポート
- 11 -
ハードウェアの取り付け
ストレージイン
ターフェイス
iTE IT8720
チップ
:
- 最大 1
つのフロッピーディスクドライブをサポートするフロッ
ピーディスクドライブコネクタ
(x1)
USB
チップセットに
統合
最大 14 の USB 2.0/1.1
ポート
（10 は 2 つの eSATA/USB
コンボを
含
め背面パネルに
、4 つは内部 USB
ヘッダに接続された
USB
ブラ
ケットを介して
）
IEEE 1394
T.I. TSB43AB23
チップ
最大 3 つの IEEE 1394a
ポート
(背面
パネルに
2 つ、内部 IEEE
1394a
ヘッダに接続された
IEEE 1394a
ブラケットを介して
1 つ)
内部
コネクタ
24 ピン ATX
メイン電源コネクタ
(x1)
8 ピン ATX 12V 電源
コネクタ
(x1)
フロッピーディスクドライブコネクタ
(x1)
IDE
コネクタ
(x1)
SATA 3Gb/s
コネクタ
(x10)
CPU
ファンヘッダ
(x1)
システムファンヘッダ
(x3)
電源
ファンヘッダ
(x1)
チップセットファンヘッダ
(x1)
前面
パネルヘッダ
(x1)
前面
パネルオーディオヘッダ
(x1)
CD
インコネクタ
(x1)
S/PDIF
インヘッダ
(x1)
S/PDIF
アウトヘッダ
(x1)
USB 2.0/1.1
ヘッダ
(x2)
IEEE 1394a
ヘッダ
(x1)
シリアルポートヘッダ
(x1)
クリアリング
CMOS
ボタン
(x1)
電源
ボタン
(x1)
リセットボタン
(x1)
背面
パネルの
コネクタ
PS/2
キーボード/マウスポート
(x1)
光学 S/PDIF
アウトコネクタ
(x1)
同軸 S/PDIF
アウトコネクタ
(x1)
IEEE 1394a
ポート
(x2)
USB 2.0/1.1
ポート
(x8)
eSATA/USB
コンボコネクタ
(x2)
RJ-45
ポート
(x2)
オーディオジャック
(x6) (
センター/サブウーファスピーカーアウト
/
背面
スピーカーアウト
/側面
スピーカーアウト/ラインイン/ラインア
ウト/マイク
)
I/O
コントローラ
iTE IT8720
チップ
- 12 -
ハードウェアの取り付け
(注 1) Windows Vista/XP 32
ビットオペレーティングシステムの制限により
、4 GB 以上の物理
メモリ
を取り付けても
、表示
される実際のメモリサイズは
4 GB より少
なくなります
。
(注 2) 最適
のパフォーマンスを出すために
、PCI Express
グラフィックスカードを1つしか取り付け
ない
場合、PCIEX16_1
スロットに必ず取り付けてください
。
(注 3) PCIEX8_1
スロットは
、PCIEX16_1
スロットとバンド幅を共有します
。PCIEX8_1 を PCI Express
グラフィックスカードに装着するとき
、PCIEX16_1
スロットは
最大 x8
モードとして作動します
。
(注 4) PCIEX4_1
スロットのデフォルトバンド幅はx1です
。x4
モードに構成されているとき
、
PCIEX1_1 と PCIEX1_2
スロットおよび
eSATA
コネクタは
PCIEX4_1
スロットとバンド幅を
共
有
するため使用することができません
。（PCIEX4_1
スロットの操作バンド幅の
変更方法
に
ついては
、第 2 章「Integrated Peripherals（統合周辺機器）」を参照
してください
）。
(注 5) CPU /
システム のファン
速度制御機能
がサポートされているかどうかは、取り付ける
CPU/
システム クーラーによって異なります
。
(注 6) EasyTune の使用可能な機能は、
マザーボードのモデルによって異なります
。
(注 7) この機能は地域
ポリシーがそれぞれ異なるため、オプションになっています
。
ハードウェア
モニタ
システム電圧の
検出
CPU/
システムの
温度検出
CPU/
システム/パワーファン速度の
検出
CPU 過熱警告
CPU/
システム/パワーファンエラー
警告
CPU/
システム ファン
速度制御
(注 5)
BIOS
16 Mbit
フラッシュ
(x2)
正規
ライセンス
版AWARD BIOSを搭載
DualBIOS™
のサポート
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
固有の機能
@BIOS
のサポート
Q-Flash
のサポート
Xpress BIOS Rescue
のサポート
Download Center
のサポート
Xpress Install
のサポート
Xpress Recovery2
のサポート
EasyTune
のサポート
(注 6)
Dynamic Energy Saver™ 2
のサポート
スマート
TPM
のサポート
(注 7)
Smart 6™
のサポート
Q-Share
のサポート
バンドルされたソ
フトウェア
Norton
インターネットセキュリティ
(OEM
バージョン
)
オペレーティング
システム
Microsoft® Windows 7/Vista/XP
のサポート
フォームファクタ
ATX
フォームファクタ
、30.5cm x 24.4cm
- 13 -
ハードウェアの取り付け
1-3 CPU
および
CPU
クーラーの取り付け
1-3-1 CPU を取り付
ける
A.
マザーボード
CPU
ソケットのアライメントキーおよび
CPU
のノッチを確認します
。
ノッチノッチ
アライメントキー
アライメントキー
LGA1156 CPU
LGA1156 CPU
ソケット
CPU
ソケットのピン
1 隅
CPU の三角形
のピン
1
マーキング
CPU を取り付ける前に次
のガイドラインをお読みください
。
•
マザーボードが
CPU
をサポートしていることを確認してください
。
(最新の CPU
サポートリストについては
、GIGABYTE の Web
サイトにアクセスしてくだ
さい
)。
•
ハードウェアが損傷する原因となるため
、CPU を取り付ける前に必
ずコンピュータの
パワーをオフにし、コンセントから電源コードを抜いてください
。
•
CPU
のピン
1 を探
します
。CPU は間違った方向には差し込
むことができません。(ま
たは
、CPU の両側
のノッチと
CPU
ソケットのアライメントキーを確認します
)。
•
CPU の表面に熱伝導
グリスを均等に薄く塗ります
。
•
CPU
クーラーを取り付けないうちは、コンピュータのパワーをオンにしないでくださ
い
。CPU が損傷する原因
となります
。
•
CPU の仕様に従って、CPU
のホスト
周波数を設定
してください。ハードウェアの
仕
様を超
えたシステムバスの
周波数設定は周辺機器の標準要件を満
たしていない
ため、お勧めできません
。標準仕様を超えて周波数を設定
したい場合は
、CPU、
グラ
フィックスカード、メモリ、ハードドライブなどのハードウェア仕様に従ってください
。
- 14 -
ハードウェアの取り付け
ステップ
1:
CPU
ソケットレバーハンドルをそっと押し
ながら、指でソケットから外します
。CPU
ソ
ケットレ バーを完全に持ち上げると
、金属
製
ロードプレートも持ち上がります
。
ステップ
3:
CPU を親指と人差し指で抑
えます
。CPU
ピ
ン
1
のマーキング
(三角形) を CPU
ソケッ
トのピン
1 隅に合わせ (
または
、CPU
ノッ
チをソケットアライメントキーに合わせ
)、
CPU を所定の位置
にそっと差し込みます
。
ステップ
5:
CPU
ソケットレバーを押してロックされた
位置に戻
します
。
ステップ
2:
親指と人差し指を使い、保護
ソケットをつ
まんで、真っ直ぐ上に持ち上げます。（ソ
ケットの接点に触れないでください
。CPU
ソケットを保護するため
、CPU を搭載
して
いないときは常に保護ソケットカバーを
着
けてください
。）
ステップ
4:
CPU が適切に挿入
されたら
、一方の手
を
使
ってソケットレバーを押さえもう
一方
の手でロードプレートを交換します。ロー
ドプレートを交換しているとき、ロードプ
レートのフロントエンドが肩付きねじの
下
にあることを確認します
。
B. 以下
のステップに従って
、CPU
をマザーボード の
CPU
ソケットに正しく取り付けてください
。
CPU を取り付ける前に、CPU の損傷を防
ぐためにコンピュータのパワーをオフにし、コン
セントから電源コードを抜いてください
。
注：
レバーベース部分ではなく、ハンドルで
CPU
ソケットレバーを支えます
。
CPU Socket Lever
- 15 -
ハードウェアの取り付け
1-3-2 CPU
クーラーを取り付ける
以下
のステップに従って
、CPU
クーラーをマザーボードに正しく取り付けてください
。(以下の手
順は、
サンプルのクーラーとして
Intel®
ボックスクーラーを使用しています
。)
ステップ
1:
取り付けた CPU の表面に熱伝導
グリスを
均等に薄く塗
ります
。
オスの
プッシ
ュピン
メスの
プッシ
ュピン
メスのプ
ッシュピ
ンの
上面
ステップ
2:
クーラーを取り付ける前に、オスプッシュピ
ンの
矢印記号
の方向に注意してくだ
さい
。(矢印の方向に沿
ってプッシュピンを
回
すとクーラーが取り外され、逆の方向に
回すと取り付
けられます
。)
ステップ
3:
クーラーを
CPU の上に配置し、
マザーボー
ドのピン穴を通して
4
つのプッシュピンを
揃
えます。プッシュピンを
、対角方向に押
し
下
げてください
。
ステップ
4:
それぞれのプッシュピンを押し下げると
、
「
クリック音」が聞こえます。オスとメスの
プッシュピンがしっかり結合していること
を確認してください (クーラーを取り付け
る方法については
、CPU
クーラーの取り
付
けマニュアルを参照してください
。)
CPU
クーラーと
CPU の間の熱伝導
グリス/テープは
CPU
にしっかり接着されているた
め
、CPU
クーラーを取り外すときは
、細心の注意を払
ってください
。CPU
クーラーを
不適
切に取り外すと、CPU が損傷する恐
れがあります
。
ステップ
5:
取り付け後、
マザーボードの背面をチェッ
クします。プッシュピンを上の図のように
差
し込むと、取り付けは完了です
。
ステップ
6:
最後に、CPU
クーラーの電源コネクタをマ
ザーボードの
CPU
ファンヘッダ
(CPU_FAN)
に取り付けてください
。
オスプッシュ
ピンの
矢印記
号の方向
- 16 -
ハードウェアの取り付け
1-4
メモリの取り付け
メモリを取り付ける前に次のガイドラインをお読みください
：
•
マザーボードがメモリをサポートしていることを確認してください。同じ
容量、
ブラン
ド
、速度、
およびチップのメモリをご使用になることをお勧めします
。
(最新
のメモリサポートリストについては
、GIGABYTE の Web
サイトにアクセスしてく
ださい
)。
•
ハードウェアが損傷する原因となるため、メモリを取り付ける前に必ずコンピュータ
のパワーをオフにし、コンセントから電源コードを抜いてください
。
•
メモリモジュールは取り付け位置を間違えぬようにノッチが設けられています。メモ
リモジュールは
、一方向
にしか挿入できません。メモリを挿入できない場合は
、方向
を変えてください
。
デュアルチャンネルメモリ
構成表
(SS=片面、DS=両面、「- -」=
メモリなし
)
1 つの DDR3
メモリモジュールのみが取り付けられている
場合、DDR3_1
または
DDR3_3
ソケットに取り付けるようにお勧めします
。
1-4-1
デュアルチャンネルのメモリ
設定
このマザーボードには
4 つの DDR3
メモリソケットが装備されており、デュアルチャンネルテクノ
ロジをサポートします。メモリを取り付けた
後、BIOS
はメモリの仕様と容量を
自動的に検出
しま
す。デュアルチャンネルメモリモードは、元のメモリバンド幅を
2 倍に拡
げます
。
4 つの DDR3
メモリソケットが
2
つのチャンネルに分けられ、各チャンネルには次のように
2
つ
のメモリソケットがあります
：
チャンネル
0：DDR3_1, DDR3_2
チャンネル
1：DDR3_3, DDR3_4
CPU制限
により、デュアルまたは3チャンネルモードでメモリを取り付ける前に次のガイドライン
をお読みください
。
1. DDR3
メモリモジュールが1つしか取り付けられていない
場合、
デュアルチャンネルモー
ドは有効になりません
。
2. 2
つまたは
4
つのメモリモジュールでデュアルチャンネルモードを有効にしているとき
、
最適
のパフォーマンスを発揮するために同じ
容量、
ブランド
、速度、
チップのメモリを
使
用
するようにお勧めします
。2
つのメモリモジュールでデュアルチャンネルモードを
有
効
にしているとき
、DDR3_1 と DDR3_
ソケットに必ず取り付けてください
。
DDR3_2 DDR3_1 DDR3_4 DDR3_3
2
つのモジュール
- - DS/SS - - DS/SS
4
つのモジュール
DS/SS DS/SS DS/SS DS/SS
DDR3_2
DDR3_1
DDR3_4
DDR3_3
- 17 -
ハードウェアの取り付け
1-4-2
メモリの取り付け
ノッチ
DDR3 DIMM
DDR3
メモリモジュールにはノッチが付いているため
、一方向
にしかフィットしません
。以下
のス
テップに従って、メモリソケットにメモリモジュールを正しく取り付けてください
。
ステップ
1:
メモリモジュールの方向に注意します。メモリソケットの
両
端の保持
クリップを広げ、ソケットにメモリモジュールを
取
り付けます。左の図に示すように、指をメモリの上に置き
、
メモリを押し下げ、メモリソケットに垂直に差し込みます
。
ステップ
2:
メモリモジュールがしっかり差し込まれると、ソケットの
両端
のチップはカチッと音を立てて所定の位置に収まり
ます
。
メモリモジュールを取り付ける前に、メモリモジュールの損傷を防ぐためにコンピュータ
のパワーをオフにし、コンセントから電源コードを抜いてください
。
DDR3 と DDR2 DIMM は、互
いにまたは
DDR DIMM と互換性
がありません。このマザーボー
ドに
DDR3 DIMM を取り付
けていることを確認してください
。
- 18 -
ハードウェアの取り付け
•
PCIEX16_1
スロットか
らカードを取り外す
：
スロットのレバーを
そっと押し返し、カード
をスロットからまっす
ぐ上に持ち上げます
。
1-5 拡張
カードの取り付け
以下
のステップに従って
、拡張
スロットに拡張カードを正しく取り付けてください
。
1.
カードをサポートする拡張スロットを探します。シャーシの背面パネルから
金属製
のスロット
カバーを取り外します
。
2.
カードの位置をスロットに合わせ、スロットに完全に装着されるまでカードを下に押します
。
3.
カードの金属の接点がスロットに完全に挿入されていることを確認します
。
4.
カードの
金属製
ブラケットをねじでシャーシの背面パネルに固定します
。
5.
すべての拡張カードを取り付けたら、シャーシカバーを元に戻します
。
6.
コンピュータのパワーをオンにします
。必要に応じて、BIOS
セットアップを開き
、拡張
カード
で要求される
BIOS の変更を行
ってください
。
7. 拡張
カードに付属するドライバを、オペレーティングシステムにインストールします
。
例： PCI Express x16
グラフィックスカードの取り付けと取り外し
：
•
グラフィックスカードの取り付け
：
カードの上端が
PCI Express
スロットに
完
全に挿入
されるまで、そっと押し下げます
。
カードがスロットにしっかり装着され、動か
ないことを確認してください
。
•
PCIEX8_1/PCIEX4_1
ス
ロットからカードを
取
り外す
：
スロットの端の白い
ラッチを押してカード
のロックを解除し、ス
ロットから真っ直ぐ
左
に引っ張ります
。
拡張
カードを取り付ける前に次のガイドラインをお読みください
：
•
マザーボードが拡張カードをサポートしていることを確認してください
。拡張
カード
に付属するマニュアルをよくお読みください
。
•
ハードウェアが損傷する原因となるため
、拡張
カードを取り付ける前に必ずコン
ピュータのパワーをオフにし、コンセントから電源コードを抜いてください
。
PCI
スロット
PCI Express x1
スロット
PCI Express x16
スロット
(PCIEX8_1/PCIEX4_1)
PCI Express x16
スロット
(PCIEX16_1)
- 19 -
ハードウェアの取り付け
1-6 ATI CrossFireX™/NVIDIA SLI 構成
のセットアップ
A.
システム
要件
- Windows Vista
または
Windows XP
オペレーティングシステム
- CrossFireX/SLI 対応
のマザーボード
（PCI Express x16
スロットを2つ、正しいドライバを
搭載）
- 同
じブランドの
2 つの CrossFireX / SLI 対応
グラフィックスカードおよびチップと正しいドラ
イバ
- 2 つの CrossFire
(注)
/ SLI
ブリッジコネクタ
- 十分な電力
のある
電源装置を推奨
します
（電源要件
については、グラフィックスカードのマ
ニュアルを参照してください
）
B.
グラフィックスカードを接続する
ステップ
1:
「1-5 拡張
カードを取り付ける」のステップに従って
、PCI Express x16
スロットに
2 つのCrossFireX/
SLI
グラフィックスカードを取り付けます
。最適
のグラフィックスパフォーマンスを発揮するには
、
PCIEX16_1とPCIEX8_1
スロットにカードを取り付けてください
。
ステップ
2:
2
つのカードの上部にある
CrossFireX / SLI 金縁
コネクタに
CrossFire
(注)
/ SLI
ブリッジコネクタを
挿入
します
。
ステップ
3:
ディスプレイカードを
PCIEX16_1
スロットのグラフィックスカードに差し込みます
。
C.
グラフィックスカードドライバを構成する
C-1. CrossFireX 機能を有効
にする
オペレーティングシステムにグラフィックスカードドライバ
を取り付けた
後、ATI Catalyst Control Center に移動
します
。
CrossFireX
メニューを閲覧し
、Enable CrossFireX™
チェック
ボックスが選択されていることを確認します
。
(注)
ブリッジコネクタはグラフィックスカードによって必要となる場合もあれば
、必要ない場合
もあります
。
CrossFireX/SLI
テクノロジを有効にするための手順とドライバ画面は、グラフィックス
カードによりわずかに異なります
。CrossFireX/SLI を有効
にする方法について
、詳細
はグ
ラフィックスカードに付属のマニュアルを参照してください
。
C-2. SLI 機能を有効
にする
オペレーティングシステムにグラフィックスカードドライバを
取り付けた後、NVIDIA
コントロールパネルに移動します
。Set
SLI Configuration 画面を閲覧し、Enable SLI technology
チェッ
クボックスが選択されていることを確認します
。
- 20 -
ハードウェアの取り付け
1-7 SATA
ブラケットの取り付け
•
SATA
ブラケットと
SATA電源
ケーブルの取り付けや取り外しを行う前に、ハードウェア
の損傷を防ぐために、システムと
電源装置
のパワーをオフにしてください
。
•
SATA 信号
ケーブルと
SATA電源
ケーブルを取り付けるとき
、対応
するコネクタにしっ
かり差し込みます
。
SATA
ブラケットでは
、内部SATA
ポートをシャーシの背面パネルまで拡張することにより
、外部
SATA
デバイスをシステムに接続できます
。
以下
のステップに従って
SATA
ブラケットを取り付けてください
：
SATA
ブラケットには
、SATA
ブラケット
(x1)、SATA
信号
ケーブル
(x1)、
および
SATA電源
ケーブル
(x1)
が含まれています
。
ステップ
1:
空
いている1つの
PCI
スロットを
探
し
、SATA
ブラケット
をネジでシャーシ
の背面パネルに
固
定
します
。
ステップ
2:
ブラケットの
SATA
ケーブルをマザー
ボードの
SATA
ポー
トに接続します
。
ステップ
3:
ブラケットから
電
源装置に電源ケ
ーブルを接続し
ます
。
ステップ
4:
SATA 信号
ケーブル
の一方の端をブラ
ケットの
外部 SATA
コネクタに差し
込
みます
。SATA 電
源
ケーブルをブラ
ケットの電源コネ
クタに接続します
。
ステップ
5:
SATA 信号
ケーブルと
SATA 電源
ケーブルのもう一方の端を
SATA
デバイスに接続します
。外部筐体の SATA
デバイスの
場合、SATA 信
号
ケーブルのみを接続する必要があります
。SATA 信号
ケーブルを
接続する前に、外部筐体
のパワーがオフになっていることを確認し
ます
。
外部 SATA
コネクタ
電源
コネクタ
外部 SATA
コネクタ
SATA
ブラケット
SATA 信号
ケーブル
SATA 電源
ケーブル
- 21 -
ハードウェアの取り付け
1-8 背面
パネルのコネクタ
USB
ポート
USB
ポートは
USB 2.0/1.1 仕様
をサポートします
。USB
キーボード/マウス
、USB
プリンタ
、USB
フラッシュドライバなどの
USB
デバイスの
場合、
このポートを使用します
。
PS/2
キーボード/マウスポート
このポートを
PS/2
キーボードまたはマウスに使用します
。
光学 S/PDIF
アウトコネクタ
このコネクタは、デジタル光学オーディオをサポートする外部オーディオシステムにデジタ
ルオーディオアウトを提供します。この機能を使用する前に、オーディオシステムが光学デ
ジタルオーディオインコネクタを提供していることを確認してください
。
同軸 S/PDIF
アウトコネクタ
このコネクタは、デジタル同軸オーディオをサポートする外部オーディオシステムにデジタ
ルオーディオアウトを提供します。この機能を使用する前に、オーディオシステムが同軸デ
ジタルオーディオインコネクタを提供していることを確認してください
。
IEEE 1394a
ポート
IEEE 1394
ポートは
IEEE 1394a 仕様
をサポートし
、高速、高
いバンド幅およびホットプラグ
機
能を特徴
としています
。IEEE 1394a
デバイスの
場合、
このポートを使用します
。
eSATA/USB
コンボコネクタ
このコネクタは
、SATA 3Gb/s と USB 2.0/1.1 仕様
をサポートします。ポートを使用して
外部
SATA
デバイスまたは
SATA
ポートマルチプライヤを接続するか、この
USB
キーボード/マウ
ス
、USB
プリンタ
、USB
フラッシュドライブなどの
USB
デバイスの場合このポートを使用して
ください
。
RJ-45 LAN
ポート
Gigabit
イーサネット
LAN
ポートは
、最大 1 Gbps
のデータ
転送速度
のインターネット接続を
提供
します
。以下は、LAN
ポート
LED の状態を説明
しています
。
アクティビティ
LED：接続/速度 LED：
アクティビティ
LED
接続/
速度 LED
LAN
ポート
•
背面
パネルコネクタに接続されたケーブルを取り外す際は、まずデバイスからケー
ブルを取り外し、次にマザーボードからケーブルを取り外します
。
•
ケーブルを取り外す際は、コネクタから真っ直ぐに引き抜いてください。ケーブルコ
ネクタ内部でショートする原因となるので、横に揺り動かさないでください
。
状態 説明
オレンジ
1 Gbps
のデータ
転送速度
緑 100 Mbps
のデータ
転送速度
オフ
10 Mbps
のデータ
転送速度
状態 説明
点滅
データの
送受信中
です
オフ
データを
送受信
していません
- 22 -
ハードウェアの取り付け
センター/サラウンドスピーカーアウトジャック (オレンジ
)
このオーディオジャックを使用して
、5.1/7.1
チャンネルオーディオ設定のセンター/サブウー
ファスピーカーを接続します
。
リアスピーカーアウトジャック
(黒)
このオーディオジャックを使用して
、7.1
チャンネルオーディオ設定のリアスピーカーを
接続
します
。
サイドスピーカーアウトジャック (グレー
)
このオーディオジャックを使用して
、4/5.1/7.1
チャンネルオーディオ設定のサイドスピーカー
を接続します
。
ラインインジャック
(青)
デフォルトのラインインジャックです。光ドライブ、ウォークマンなどのデバイスのラインイン
の
場合、
このオーディオジャックを使用します
。
ラインアウトジャック
(緑)
デフォルトのラインアウトジャックです。ヘッドフォンまたは
2
チャンネルスピーカーの
場合、
このオーディオジャックを使用します。このジャックを使用して
、4/5.1/7.1
チャンネルオーディ
オ設定の前面スピーカーを接続します
。
マイクインジャック (ピンク
)
デフォルトのマイクインジャックです。マイクは、このジャックに接続する必要があります
。
デフォルトのスピーカー設定の他に
、 ~
オーディオジャックを設定し
直
してオーディオソフトウェア経由でさまざまな機能を実行することができま
す。マイクだけは、デフォルトのマイクインジャックに接続する必要がありま
す
( )。2/4/5.1/7.1
チャンネルオーディオ設定のセットアップに関する
使用
説明
については
、第 5 章、「2/4/5.1/7.1
チャンネルオーディオの
設定」を参照
してください
。
- 23 -
ハードウェアの取り付け
1-9
オンボード
LED
およびボタン
ACPI LED
4 つの埋め込み ACPI LED は、不適切
なプラグ/アンプラグ動作によりハードウェア損傷を防ぐた
めのシステムの電源ステータス
(S0、S1、S3、S4、S5)を示
します
。
ACPI LED:
S0_LED
S1_LED
S3_LED
S4_S5_LED
診断 LED
このマザーボードには、システム
BIOS で制御
された
7
つのオンボード
LED
があります
。7
つの
LED は、
コンポーネント
（CPU
とメモリを含む）やデバイス
（PCI と PCIe
カードおよび
IDE/SATA
デ
バイスを含む）が
異常動作
しているかどうかを示します。コンポーネント/デバイスに問題がある
とき
、POST 中に LED が点灯
します
。
CPU: CPU_LED
メモリ
: DIMM_LED
IDE: IDE_LED
SATA: SA_LED
PCIe x16/x8: PE_LED
PCIe x4/x1: PE1_LED
PCI: PCI_LED
- 24 -
ハードウェアの取り付け

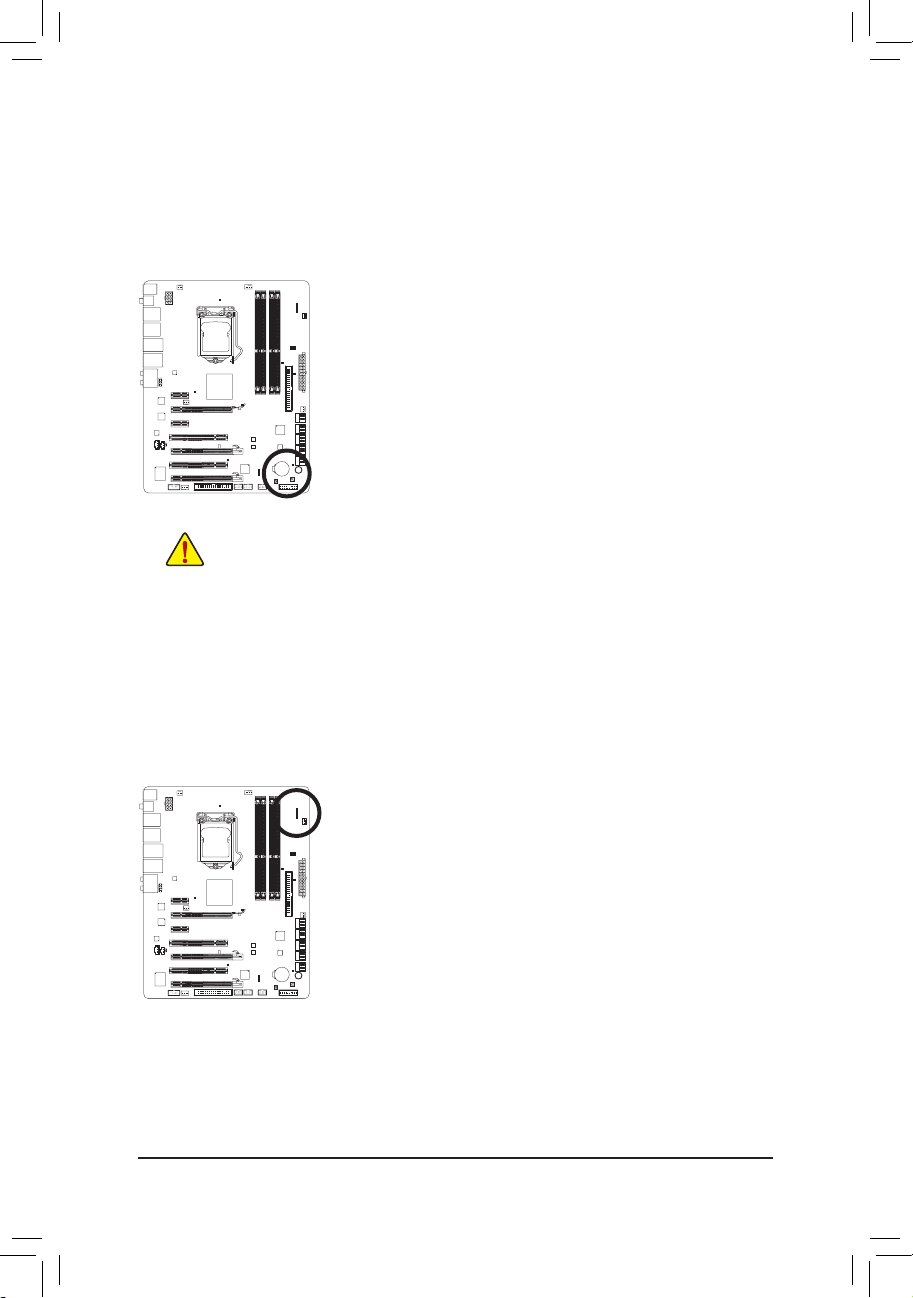

クイックボタン
このマザーボードには
、電源
ボタン、リセットボタン、クリアリング
CMOS
ボタンの
3
つのクイック
ボタンが
付
いています
。電源
ボタンとリセットボタンでは、ハードウェアコンポーネントを変更し
たりハードウェアテストを
実行
するとき、ケースを開いた
環境下
でコンピュータのオン/オフまた
はリセットを
素早く行
うことができます
。CMOS
クリアボタンを使用して
、必要に応じてCMOS 値
を
クリアしたり
、CMOS 値を出荷時設定
にリセットします
。
PW_SW: 電源
ボタン
RST_SW:
リセットボタン
CMOS_SW: CMOS
クリアボタン
•
CMOS 値を消去する前に、常
にコンピュータのパワーをオフにし、コンセントから
電源
コードを抜いてください
。
•
システムが
再起動した後、BIOS
セットアップに移動して
工場出荷時の設定
をロー
ドするか
(Load Optimized Defaults 選択) BIOS 設定を手動で設定
します
(BIOS の設
定
については
、第 2 章、「BIOS
セットアップ」を参照してください
)。
PHASE LED
PHASE LED では CPU
ローディングが示されます
。CPU
のローディングが高ければ高いほど
、点
灯する LED の数が多
くなります
。Phase LED 表示機能を有効
にするには
、Dynamic Energy Saver™ 2
を有効にしてください
。詳細
については
、第 4 章「Dynamic Energy Saver™ 2」を参照
してください
。
- 25 -
ハードウェアの取り付け
1-10 内部
コネクタ
外部
デバイスを接続する前に
、以下
のガイドラインをお読みください
。
•
まず、
デバイスが接続するコネクタに準拠していることを確認します
。
•
デバイスを取り付ける前に、デバイスとコンピュータのパワーがオフになっていること
を確認します。デバイスが損傷しないように、コンセントから電源コードを抜きます
。
•
デバイスをインストールした後、コンピュータのパワーをオンにする前に、デバイス
のケーブルがマザーボードのコネクタにしっかり接続されていることを確認します
。
1) ATX_12V_2X 11) GSATA2_2/3
2) ATX 12) BAT
3) CPU_FAN 13) F_PANEL
4) SYS_FAN1/2/3 14) F_AUDIO
5) PWR_FAN 15) CD_IN
6) PCH_FAN 16) SPDIF_I
7) FDD 17) SPDIF_O
8) IDE 18) F_USB1/F_USB2
9) SATA2_0/1/2/3/4/5 19) F_1394
10) GSATA2_0/1 20) COMA
1
2
3
5
13420 197 18
14
6
17
9
12
4
15
16
2
8
4
10
11
- 26 -
ハードウェアの取り付け
ATX_12V_2X:
ATX:
1/2) ATX_12V_2X/ATX (2x4 12V 電源
コネクタと
2x12
メインの電源コネクタ
)
電源
コネクタを使用すると
、電源装置
はマザーボードのすべてのコンポーネントに安定し
た電力を供給することができます
。電源
コネクタを接続する前に、まず
電源装置
のパワー
がオフになっていること、すべてのデバイスが正しく取り付けられていることを確認してくだ
さい
。電源
コネクタは、正しい向きでしか取り付けができないように設計されております
。
電源装置
のケーブルを正しい方向で電源コネクタに接続します
。12V 電源
コネクタは、主に
CPU に電力を供給
します
。12V 電源
コネクタが接続されていない
場合、
コンピュータは
起動
しません
。
•
Intel Extreme Edition CPU (130W) を使用
しているとき
、CPU
メーカーでは
2x4 12V 電
源
コネクタを装備する
電源装置の使用を推奨
しています
。
•
拡張要件を満
たすために、高い
消費電力に耐
えられる
電源装置をご使用
になるこ
とをお勧めします
（500W以上）。必要な電力を供給
できない
電源装置をご使用
に
なると、システムが
不安定
になったり起動できない場合があります
。
•
電源
コネクタは
、2x2 12V/ 2x10 電源
コネクタを装備する
電源装置に対応
していま
す
。2x4 12V/ 2x12 電源
コネクタを装備する
電源装置を使用
しているとき、マザー
ボードの
12V の電源
コネクタとメインの電源コネクタから保護カバーを取り外し
ます
。2x2 12V/ 2x10 電源
コネクタを装備する
電源装置を使用
しているとき
、保護
カ
バーをしたままのピンに
電源装置
のケーブルを挿入しないでください
。
ピン
番号 定義
1 GND (2x4 ピン 12V 専用)
2 GND (2x4 ピン 12V 専用)
3 GND
4 GND
5 +12V (2x4 ピン 12V 専用)
6 +12V (2x4 ピン 12V 専用)
7 +12V
8 +12V
ピン
番号 定義
ピン
番号 定義
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (
ソフトオン/オフ
)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power OK 20 -5V
9 5VSB (
スタンバイ
+5V) 21 +5V
10 +12V 22 +5V
11 +12V (2x12 ピン ATX 専用) 23 +5V (2x12 ピン ATX 専用)
12 3.3V (2x12 ピン ATX 専用) 24 GND (2x12 ピン ATX 専用)
ATX_12V_2X
5
8
1
4
131
2412
ATX
- 27 -
ハードウェアの取り付け
3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN (
ファンヘッダ
)
マザーボードには4 ピン
CPU
ファンヘッダ
(CPU_FAN)、4 ピン (SYS_FAN2)
および
3 ピン
(SYS_FAN1/SYS_FAN3)
システムファンヘッダ、および
3 ピン電源
ファンヘッダ
(PWR_FAN)
が
搭載
されています。ほとんどのファンヘッダは
、誤挿入防止設計が施
されています。ファン
ケーブルを接続するとき、正しい方向に接続してください
(黒
いコネクタワイヤはアース
線
です)。マザーボードは
CPU
ファン
速度制御
をサポートし、ファン
速度制御設計を搭載した
CPU
ファンを使用する必要があります
。最適の放熱を実現
するために、シャーシ内部にシス
テムファンを取り付けることをお勧めします
。
•
CPU、
チップセットおよびシステムを過熱から保護するために、ファンケーブルを
ファンヘッダに接続していることを確認してください
。過熱は CPU/
チップセットが
損傷
したり、システムがハングアップする原因となります
。
•
これらのファンヘッダは
、設定
ジャンパブロックではありません。ヘッダにジャンプ
のキャップを取り付けないでください
。
6) PCH_FAN (
チップセットファンヘッダ
)
このヘッダにチップセットファンケーブルを接続します。ファンヘッダは
誤挿入防止設計
が
施
されています。ファンケーブルを接続するとき、正しい方向に接続していることを確認し
|
てください。ほとんどのファンは
、色分
けされた電源コネクタ線で設計されています。赤い
電源
コネクタ線はプラスの接続を示し
、+12V 電圧が必要です。黒
いコネクタ線は、アース
線
です
。
CPU_FAN:
SYS_FAN2:
SYS_FAN1/SYS_FAN3/PWR_FAN:
ピン
番号 定義
1 GND
2 +12V / 速度制御
3 検知
4 速度制御
ピン
番号 定義
1 GND
2 +12V / 速度制御
3 検知
4 確保
ピン
番号 定義
1 GND
2 +12V
3 検知
ピン
番号 定義
1 GND
2 +12V
3 NC
1
CPU_FAN
SYS_FAN2
SYS_FAN1/
PWR_FAN
SYS_FAN3
1
1
1
1
- 28 -
ハードウェアの取り付け
8) IDE (IDE
コネクタ
)
IDE
コネクタは、ハードドライブや光ドライブなど
最大 2 つの IDE
デバイスをサポートしま
す
。IDE
ケーブルを接続する前に、コネクタ上で
誤挿入防止の溝を探
します
。2 つの IDE
デ
バイスを
接続する場合、
ジャンパとケーブル配線を
IDE の役割に従って設定
してください
(
たとえば、マスタまたはスレーブ
)。(IDE
デバイスのマスタ/スレーブ設定を実行する詳細に
ついては
、
デバイスメーカーの提供する
使用説明書をお読
みください
)。
7) FDD (
フロッピーディスクドライブコネクタ
)
このコネクタは、フロッピーディスクドライブを接続するために使用されます。サポートされ
るフロッピーディスクドライブの
種類は、次の通
りです
。360 KB、720 KB、1.2 MB、1.44 MB、
およ
び
2.88 MB。
フロッピーディスクドライブを接続する前に、コネクタとフロッピーディスクケー
ブルのピンを
確認
してください。ケーブルのピン
1 は、一般に異なる色
のストライプで
区別
2
40
1
39
1
2
33
34
されています。オプションのフロッピーディスクドライブケーブルを購入する
場合、販売代
理店にお問い合
せください
。
- 29 -
ハードウェアの取り付け
9) SATA2_0/1/2/3/4/5 (SATA 3Gb/s
コネクタ
、P55
チップセット
制御、青)
SATA
コネクタは
SATA 3Gb/s 標準に準拠し、SATA 1.5Gb/s 標準との互換性を有
しています
。
それぞれの
SATA
コネクタは
、単一の SATA
デバイスをサポートします
。P55
コントローラは
RAID 0、RAID 1、RAID 5、
および
RAID 10
をサポートします
。RAID
アレイの設定の
使用説明
に
ついては
、第 5 章 「SATA
ハードドライブの
設定」 をお読
みください
。
10) GSATA2_0/1 (SATA 3Gb/s
コネクタ
、GIGABYTE SATA2 で制御、白)
SATA
コネクタは
SATA 3Gb/s 標準に準拠し、SATA 1.5Gb/s 標準との互換性を有
しています。そ
れぞれの
SATA
コネクタは
、単一の SATA
デバイスをサポートします
。GIGABYTE SATA2
コント
ローラは
RAID 0、RAID 1
および
JBOD に対応
しています
。RAID
アレイの構成の説明について
は
、第 5 章 「SATA
ハードドライブを構成する」を参照してください
。
•
RAID 0
または
RAID 1 設定は、少
なくとも
2 台
のハードドライブを必要とします
。
•
RAID 5 設定は、少
なくとも
3 台
のハードドライブを必要とします。(ハードドライブ
の総数は偶数に設定する必要がありません
)。
•
RAID 10 設定は少
なくとも
4 台
のハードドライブを必要とし、ハードドライブの
総
数は偶数に設定する必要
があります
。
SATA 3Gb/s
ケーブルの
L 形状
の
端を SATA
ハードドライブに
接続
してください
。
ピン
番号 定義
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND
ピン
番号 定義
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND
1
1
7
7
SATA2_0SATA2_2SATA2_4
SATA2_1SATA2_3SATA2_5
7 1
7 1
GSATA2_0
GSATA2_1
- 30 -
ハードウェアの取り付け
12) BAT (
バッテリ
)
バッテリは、コンピュータがオフになっているとき
CMOS の値 (BIOS 設定、日付、
および
時刻
情報など) を維持
するために
、電力を提供
します。バッテリの電圧が低レベルまで下がった
ら、バッテリを交換してください。そうしないと
、CMOS 値が正確に表示
されなかったり
、失
われる
可能性
があります
。
バッテリを取り外すと
、CMOS 値を消去
できます
。
1.
コンピュータのパワーをオフにし
、電源
コードを抜きます
。
2.
バッテリホルダからバッテリをそっと取り外し
、1 分待
ちます
。
(
または、ドライバーのような
金属物体を使用
してバッテリホル
ダの正および負の端子に触れ
、5 秒間
ショートさせます
)。
3.
バッテリを交換します
。
4. 電源
コードを差し込み、コンピュータを
再起動
します
。
•
バッテリを交換する前に、常にコンピュータのパワーをオフにしてから電源コード
を抜いてください
。
•
バッテリを同等のバッテリと交換します。バッテリを正しくないモデルと交換する
と
、爆発する恐
れがあります
。
•
バッテリを
自分自身で交換
できない
場合、
またはバッテリのモデルがはっきり分か
らない
場合、購入店
または最寄りの
代理店にお問い合
わせください
。
•
バッテリを取り付けるとき、バッテリのプラス
側 (+)
とマイナス
側 (-) の方向に注意
してください (プラス側を上に向ける必要があります
)。
•
使用済
みのバッテリは
、地域の環境規制に従って処理
してください
。
11) GSATA2_2/3 (SATA 3Gb/s
コネクタ
、JMB362 で制御、白)
SATA
コネクタは
SATA 3Gb/s 標準に準拠し、SATA 1.5Gb/s 標準との互換性を有
しています
。
それぞれの
SATA
コネクタは
、単一の SATA
デバイスをサポートします
。JMB362 は、RAID 0 と
RAID 1
をサポートします
。RAID
アレイの構成の説明については
、第 5 章 「SATA
ハードドライ
ブを構成する」を参照してください
。
RAID 0
または
RAID 1 設定は、少
なくとも
2 台
のハード
ドライブを必要とします
。
SATA 3Gb/s
ケーブルの
L 形状
の
端を SATA
ハードドライブに
接続
してください
。
ピン
番号 定義
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND
7 1
7 1
GSATA2_2
GSATA2_3
Loading...
