GA-P55A-UD3
Carte mère à socket LGA1156 pour les familles de processeurs Intel®
Core™ i7/Intel® Core™ i5/Intel® Core™ i3
Manuel d'utilisation
Rév. 2002
Carte mère
GA-P55A-UD3
Apr. 19, 2010
Apr. 19, 2010
Carte mère
GA-P55A-UD3
Copyright
© 2010 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés.
Les marques commerciales utilisées dans ce manuel sont des marques enregistrées par
leurs propriétaires respectifs.
Décharge de responsabilité
Les informations contenues dans ce manuel sont protégées par les lois sur le copyright et
appartiennent à GIGABYTE. GIGABYTE se réserve le droit de faire des modications aux
spécications ou aux fonctions décrites dans ce manuel sans préavis. Aucune partie de ce
manuel ne doit être reproduite, copiée, traduite, envoyée ou publiée sous aucune forme ou par
quelque moyen que ce soit sauf avec la permission écrite de GIGABYTE.
Types de documents
Pour vous aider à apprendre à utiliser ce produit, GIGABYTE fournit les types de documents suivants :
Pour une introduction rapide au produit, lisez le Guide d'installation rapide inclus avec le
produit.
Pour des informations détaillées sur le produit, lisez le Manuel d’utilisation.
Pour plus d’informations sur les fonctions uniques de GIGABYTE,lisez ou téléchargez ces
informationssur la page du site Web suivant.
Pour des informations sur le produit, vériez notre site Web :
http://www.gigabyte.com
Identication de la version de révision de votre carte mère
Le numéro de la version de révision de votre carte mère ressemble à ceci : "REV: X.X." Par
exemple, "REV : 1.0" indique que la version de révision de la carte mère est 1.0. Vériez la
version de révision de votre carte mère avant de mettre à jour le BIOS de la carte mère, les
pilotes ou lorsque vous voulez obtenir des informations techniques.
Exemple:
- 4 -
Table des matières
Contenu de la boîte .........................................................................................................6
Accessoires optionnels ....................................................................................................6
Disposition de la carte mère GA-P55A-UD3 ...................................................................7
Schéma de la carte mère GA-P55A-UD3 ........................................................................8
Chapitre 1 Installation matérielle .....................................................................................9
1-1 Précautions d’installation .................................................................................9
1-2 Spécications du produit ................................................................................ 10
1-3 Installation du processeur et de son dispositif de refroidissement ................. 13
1-3-1 Installation du processeur .......................................................................................13
1-3-2 Installation du dispositif de refroidissement de l’unité centrale ...............................15
1-4 Installation de la mémoire .............................................................................. 16
1-4-1 Conguration de mémoire à canal double ..............................................................16
1-4-2 Installation d’une mémoire .....................................................................................17
1-5 Installation d’une carte d’extension ................................................................ 18
1-6 Connecteurs du panneau arrière ...................................................................19
1-7 Connecteurs internes ..................................................................................... 21
Chapitre 2 Conguration du BIOS .................................................................................33
2-1 Écran de démarrage ......................................................................................34
2-2 Menu Principal ...............................................................................................35
2-3 MB Intelligent Tweaker(M.I.T.) ........................................................................37
2-4 Standard CMOS Features (Fonctions CMOS standard) ................................ 46
2-5 Advanced BIOS Features (Fonctions BIOS avancées) .................................48
2-6 Integrated Peripherals (Périphériques intégrés) ............................................50
2-7 Power Management Setup (Réglage de la gestion de l’énergie) ................... 54
2-8 PC Health Status (Etat de santé du PC) ........................................................ 56
2-9 Load Fail-Safe Defaults (Charger les réglages par défautsde sécurité) ........58
2-9 Load Fail-Safe Defaults .................................................................................. 58
2-10 Load Optimized Defaults (Charger les réglages par défautoptimisés) ........... 58
2-11 Set Supervisor/User Password (Régler le mot de passed
l'administrateur/de l'utilisateur) ....................................................................... 59
2-12 Save & Exit Setup (Sauvegarder et quitter les réglages) ............................... 60
2-13 Exit Without Saving (Quitter sans sauvegarder) ............................................ 60
- 5 -
Chapitre 3 Installation des pilotes ..................................................................................61
3-1 Installation des pilotes de la puce .................................................................. 61
3-2 Logiciel d'application ...................................................................................... 62
3-3 Manuels techniques ....................................................................................... 62
3-4 Contact ........................................................................................................... 63
3-5 Système ......................................................................................................... 63
3-6 Centre de téléchargement .............................................................................. 64
3-7 Nouveaux utilitaires ........................................................................................ 64
Chapitre 4 Fonctions uniques ........................................................................................65
4-1 Xpress Recovery2 .......................................................................................... 65
4-2 Utilitaire de mise à jour du BIOS .................................................................... 68
4-2-1 Mise à jour du BIOS avec l'utilitaire Q-Flash ..........................................................68
4-2-2 Mise à jour du BIOS avec l'utilitaire @BIOS ...........................................................71
4-3 EasyTune 6 .................................................................................................... 72
4-4 Dynamic Energy Saver™ 2 .............................................................................. 73
4-5 Q-Share .......................................................................................................... 75
4-6 Smart 6™ ....................................................................................................... 76
4-7 Auto Green ..................................................................................................... 79
4-8 eXtreme Hard Drive (X.H.D) ..........................................................................80
Chapitre 5 Appendice ....................................................................................................81
5-1 Conguration de disque(s) dur(s) SATA ......................................................... 81
5-1-1 Conguration des contrôleurs SATA Intel P55 .......................................................81
5-1-2 Conguration du contrôleur SATA Marvell 9128 .....................................................89
5-1-3 Création d'une disquette avec le pilote SATA RAID/AHCI
(Requise pour le mode AHCI et RAID) .................................................... 94
5-1-4 Installation du pilote SATA RAID/AHCI et du système d'exploitation ......................95
5-2 Conguration des entrées et sorties audio ................................................... 104
5-2-1 Conguration de l'audio à 2/4/5.1/7.1 canaux ......................................................104
5-2-2 Conguration de l'entrée/sortie S/PDIF ................................................................106
5-2-3 Conguration de l'enregistrement avec microphone ............................................108
5-2-4 Utilisation de l'enregistreur de son........................................................................11 0
5-3 Guide de dépannage .....................................................................................111
5-3-1 Questions fréquentes (FAQ) ................................................................................ 111
5-3-2 Procédure de dépannage .....................................................................................112
5-4 Informations réglementaires ......................................................................... 114
- 6 -
Contenu de la boîte
Carte mère GA-P55A-UD3
Disque de pilote de la carte mère
Manuel d'utilisation
Guide d'installation rapide
Un câble IDE
Deux câbles SATA
Capot des connecteurs E/S
Accessoires optionnels
Câble de lecteur de disquettes (Pièce numéro 12CF1-1FD001-7*R)
Support 2 ports USB 2.0 (Pièce numéro 12CR1-1UB030-5*R)
Câble d'alimentation 2 ports SATA (Pièce numéro 12CF1-2SERPW-0*R)
Câble d'entrée S/PDIF (Pièce numéro 12CR1-1SPDIN-0*R)
Câble de port COM (Pièce numéro 12CF1-1CM001-3*R)
Câble de port LPT (Pièce numéro 12CF1-1LP001-0*R)
Le contenu de la boîte ci-dessus est pour référence uniquement, les éléments actuels fournis dépendent du type de •
produit obtenu. Le contenu de la boîte est sujet à modications sans préavis.
L'illustration de la carte mère est pour référence uniquement.•
- 7 -

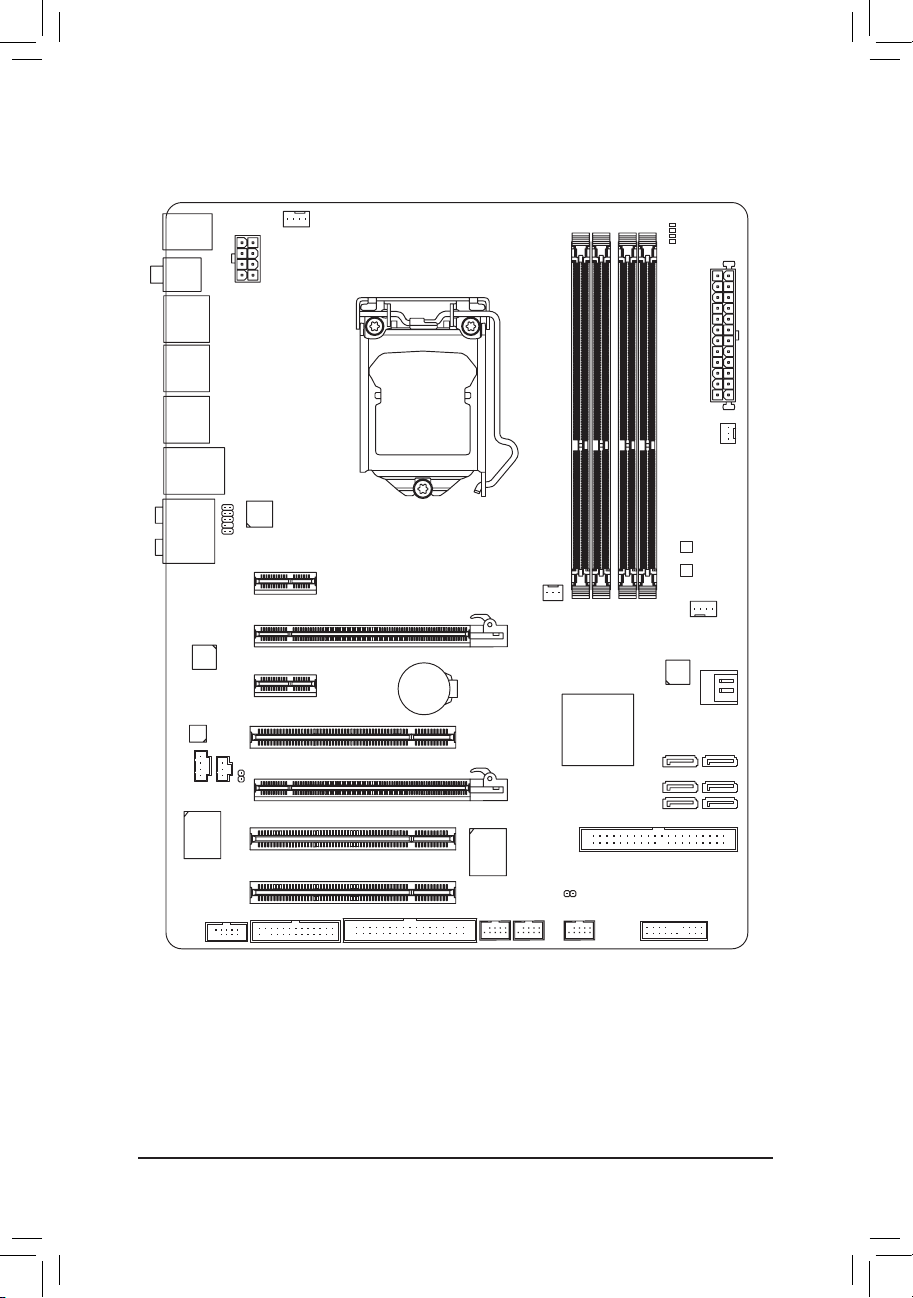

Disposition de la carte mère GA-P55A-UD3
(Remarque) A cause des limites du logiciel, la fente PCIEX1_1 ne peut être utilisée qu'avec une petite
carte d'extension PCI Express x1. Utilisez les autres fentes si vous avez une grande carte
d'extension.
KB_MS_USB
CPU_FAN
ATX_12V_2X4
ATX
CD_IN
F_AUDIO
AUDIO
B_BIOS
PCIEX4
PCIEX1_1
(Remarque)
IDE
SPDIF_I
DDR3_1
DDR3_3
DDR3_2
DDR3_4
BAT
F_PANEL
F_USB2
COMA
Intel® P55
LPT
SATA2_1
SATA2_3
SATA2_5
GSATA3_6
SATA2_0
SATA2_2
SATA2_4
GSATA3_7
PCI2
PCI3
CLR_CMOS
CODEC
SYS_FAN1
M_BIOS
PCIEX1_2
PCIEX16
SPDIF_O
F_USB1
SYS_FAN2
Marvell 9128
LGA1156
GA-P55A-UD3
PWR_FAN
RCA_SPDIF
R_USB1
PHASE LED
USB30_LAN
PCI1
FDD
iTE
IT8213
R_USB2
R_USB3
NEC
D720200F1
Realtek
RTL8111E
iTE
IT8720
F_USB3
- 8 -

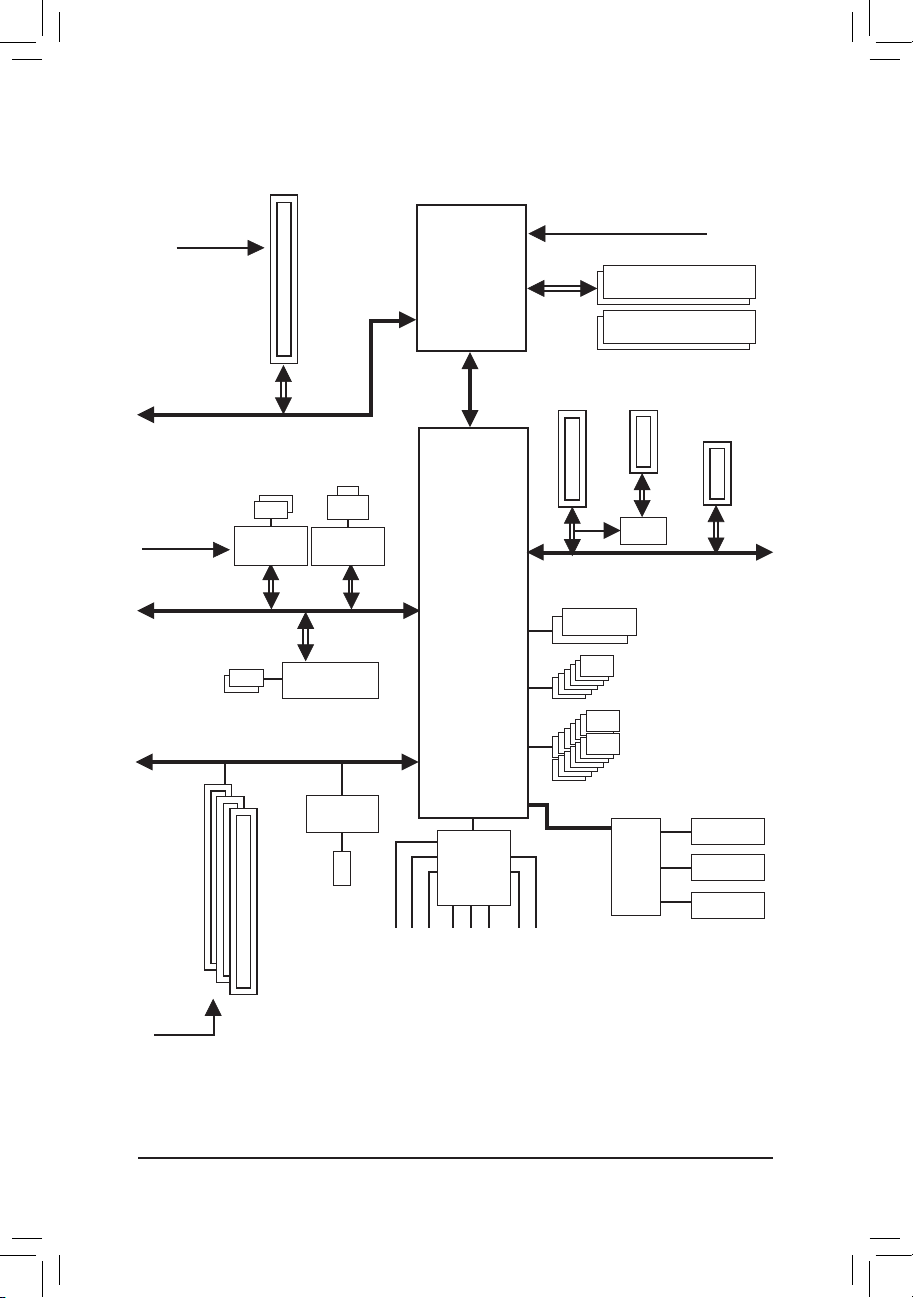

Schéma de la carte mère GA-P55A-UD3
PCIe CLK
(100 MHz)
x16
1 PCI Express x16
Sortie du haut-parleur central/Caisson de basse
Sortie ligne
MIC
Entrée Ligne
Entrée S/PDIF
Sortie S/PDIF
Sortie de haut-parleur latéral
Sortie de haut-parleur Surround
CODEC
Souris/Clavier
PS/2
LGA1156
Processeur
DMI
Interface
3 PCI
Bus PCI
PCI CLK
(33 MHz)
Bus PCI Express
CPU CLK+/- (133 MHz)
6 SATA 3Go/s
Dual BIOS
14 USB 2,0/1,1
DDR3 2200/1333/1066/800 MHz
Mémoire à canal double
Port COM
Bus LPC
PCIe CLK
(100 MHz)
Bus PCI Express
Disquette
x1
x1
Marvell 9128
2 SATA 6Go/s
Intel® P55
Canal IDE ATA
-133/100/66/33
x1
Bus PCI Express
PCI Express x1
(PCIEX1_2)
x4
1 PCI Express x4
Interrupteur
x1
x1
PCI Express x1
(PCIEX1_1)
2 USB 3.0/2.0
NEC
D720200F1
LAN
RJ45
Realtek
RTL8111E
iTE
IT8720
iTE
IT8213
- 9 - Installation matérielle
1-1 Précautions d’installation
La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent
s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le
manuel d’utilisation et suivez les procédures suivantes:
• Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère
ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont
nécessaires pour la validité de la garantie.
• Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise
murale avant d’installer ou d’enlever la carte mère ou autres composants matériels.
• Quand vous branchez les composants matériels sur les connecteurs internes de la carte
mère, assurez-vous qu’ils sont branchés correctement et fermement.
• Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs
métalliques.
• Il est préférable de porter une manchette à décharge électrostatique (ESD) lorsque vous
manipulez des composants électroniques comme une carte mère, une unité centrale ou
une mémoire. Si vous n’avez pas de manchette à décharge électrostatique, gardez les
mains sèches et touchez d’abord un objet métallique pour éliminer l’électricité statique.
•
Avant d’installer la carte mère, veuillez l’avoir au sommet d’un disque antistatique ou dans
un conteneur de protection électrostatique.
• Avant de débrancher le câble d’alimentation électrique de la carte mère, assurez-vous que
l’alimentation électrique a été coupée.
• Avant la mise sous tension, assurez-vous que la tension d’alimentation a été définie en
fonction des normes locales relatives à la tension électrique.
• Avant d’utiliser le produit, veuillez vérifier que tous les câbles et les connecteurs
d’alimentation de vos composants matériels sont connectés.
• Pour éviter d’endommager la carte mère, veuillez ne pas laisser de vis entrer en contact
avec les circuits de la carte mère ou ses composants.
• Assurez-vous qu’il n’y a pas de vis ou de composants métalliques restant placés sur la
carte mère ou dans le boîtier de l’ordinateur.
• Veuillez ne pas placer le système de l’ordinateur sur une surface inégale
.
• Veuillez ne pas placer le système de l’ordinateur dans un environnement à température
élevée.
• Si vous allumez l’ordinateur au cours de la procédure d’installation, les composants du
système peuvent être endommagés et l’utilisateur peut se blesser.
• Si vous n’êtes pas sûr (e) des étapes d’installation ou si vous rencontrez des problèmes
quant à l’utilisation du produit, veuillez consulter un informaticien agréé.
Chapitre 1 Installation matérielle
Installation matérielle - 10 -10 - -
1-2 Spécifications du produit
Processeur
Compatible avec un processeur Intel
®
Core™ i7 series/Intel® Core™ i5 series/Intel®
Core™ i3 series dans la boîte du LGA1156 (allez sur le site de GIGABYTE pour voir la
liste des dernières processeurs prises en charge.)
Mémoire cache L3 en fonction du processeur
Jeu de puces
Jeu de puces Intel
®
P55 Express
Mémoire
4 x Support DDR3 DIMM 1,5V prenant jusqu’à 16 GB de mémoire système en
charge
(Remarque 1)
Architecture de mémoire à canaux doubles
Prise en charge des modules de mémoire DDR3 2200/1333/1066/800 MHz
Compatible avec les modules de mémoire non-CEE
Prise en charge des barrettes de mémoire Extreme Memory Prole (XMP) (visitez
le site Web de GIGABYTE pour voir la dernière liste des mémoires et des vitesses
supportées).
Audio
Codec Realtek ALC892
Son haute définition
Canal 2/4/5.1/7.1
Prise en charge S/PDIF Entrée/Sortie
Prise en charge pour CD In
LAN
1 x Puce Realtek RTL8111E (10/100/1000 Mbit)
Fentes
d’extension
1 x fente PCI Express x16, tournant à x16 (PCIEX16)
(
Remarque
2)
(Le fente PCI Express PCIEX16 est conforme à la norme PCI Express 2.0.)
1 x fente PCI Express x16, tournant à x4 (PCIEX4)
(Remarque 3)
2 x fentes PCI Express x1
3 x fentes PCI
Technologie
MultiGraphiques
Compatible avec la technologie ATI CrossFireX™
(Remarque 4)
Interface de
stockage
Jeu de puces:
- 6 connecteurs SATA 3 Go/s (SATA2_0~SATA2_5), permettant de connecter
jusqu’à 6 dispositifs SATA 3 Go/s
- Prise en charge de SATA RAID 0, RAID 1, RAID 5 et RAID 10
Puce Marvell 9128 :
- 2 x connecteurs SATA 6Go/s (GSATA3_6, GSATA3_7) prenant en charge jusqu’à
2 appareils SATA 6Go/s
- Prise en charge de SATA RAID 0 et RAID 1
Puce iTE IT8213 :
- 1 x connecteur IDE prenant en charge ATA-133 /100/66/33 et jusqu’à 2
périphériques IDE
Puce iTE IT8720 :
- 1 x connecteur de lecteur de disquettes prenant en charge jusqu’à 1 lecteur de
disquettes
- 11 -11 - - Installation matérielle
USB
Jeu de puces:
- Jusqu'à 14 ports USB2.0/1.1 (8 sur le panneau arrière, 6 via les brackets
USB connectés aux connecteurs internes USB)
Puce NEC D720200F1:
- Jusqu’à 2 ports USB3.0/2.0 sur le panneau arrière
Connecteurs
internes
1 x connecteur d'alimentation principal ATX 24 broches
1 x connecteur d’alimentation à 8 broches ATX 12V
1 x connecteur de lecteur de disquettes
1 x connecteur IDE
6 x connecteurs SATA 3Go/s
2 x connecteurs SATA 6Go/s
1 x connecteur de ventilateur du processeur
2 x connecteurs de ventilateur du système
1 x connecteur de ventilateur débrayable
1 x connecteur du panneau avant
1 x connecteur audio du panneau avant
1 x connecteur d’entrée CD
1 x connecteur d'entrée S/PDIF
1 x connecteur de sortie S/PDIF
3 x connecteurs USB 2.0/1.1
1 x connecteur de port série
1 x connecteur de port parallèle
1 x cavalier d’effacement du CMOS
Connecteurs du
panneau arrière
1 x ports de clavier PS/2 ou de souris PS/2
1 x connecteur de sortie coaxial S/PDIF
1 x connecteur de sortie optique S/PDIF
8 x ports USB 2.0/1.1
2 x ports USB 3.0/2.0
1 x port RJ-45
6 x connecteurs audio (Centre/Sortie haut-parleur caisson de basse/sortie
hautparleur arrière/sortie haut-parleur latéral/Entrée de ligne/Sortie de ligne/
Microphone)
Contrôleur E/S
Puce iTE IT8720
Moniteur matériel
Détection de tension du système
Détection de température du processeur/du système
Détection de vitesse du processeur/du système/Alimentation
Alerte de surchauffe CPU
Avertissement de panne du ventilateur du processeur/du système/de l’alimentation
Commande de vitesse du ventilateur du processeur/du système
(Remarque 5)
Installation matérielle - 12 -12 - -
(Remarque 1) En raison de la limitation du système d'exploitation Windows à 32 bits, quand plus de 4
Go de mémoire physique est installé, le volume réel de la mémoire affiché est inférieur à
4 Go.
(Remarque 2) Pour des performances optimales, si une seule carte graphique PCI Express est installée,
assurez-vous de l'installer dans la fente PCIEX16.
(Remarque 3) Quand la fente PCIEX1_2 est utilisée avec une carte d’extension, la fente PCIEX4
fonctionnera à jusqu’à x1 mode.
(Remarque 4) La fente PCIEX16 marche dans jusqu’à x4 mode lorsque ATI CrossFireX est activé.
(Remarque 5) Si la fonction de contrôle de la vitesse du ventilateur du processeur/système est prise en
charge dépendra du refroidisseur du processeur/système que vous installerez.
(Remarque 6) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de
cartes mère.
BIOS
2 x 16 Mbit ash
Utilisation de AWARD BIOS agréé
Prise en charge de DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Fonctions uniques
Prise en charge de @BIOS
Prise en charge de Q-Flash
Prise en charge de Xpress BIOS Rescue
Prise en charge du centre de téléchargement
Prise en charge de Xpress Install
Prise en charge de Xpress Recovery 2
Prise en charge de EasyTune
(Remarque 6)
Prise en charge de Dynamic Energy Saver™ 2
Prise en charge de Smart 6™
Prise en charge de Auto Green
Prise en charge de eXtreme Hard Drive (X.H.D)
Prise en charge de Chargement MARCHE/ARRÊT
Prise en charge de Q-Share
Logiciel intégré
Norton Internet Security (version OEM)
Système
d'exploitation
Prise en charge de Microsoft
®
Windows® 7/Vista/XP
Facteur de forme
Facteur de forme ATX ; 30,5cm x 24,4cm
- 13 -13 - - Installation matérielle
1-3 Installation du processeur et de son dispositif de refroidissement
1-3-1 Installation du processeur
A. Localisez les clés d’alignement sur le socket d’unité centrale de la carte mère et les encoches sur le
processeur.
Lisez les lignes directrices qui suivent avant de commencer à installer le processeur:
• Assurez-vous que la carte mère prend en charge le CPU.
(Allez sur le site Web de GIGABYTE pour la dernière liste des CPU pris en charge.)
Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •
d’installer l’unité centrale afin de prévenir tout endommagement du matériel.
Localisez la broche un de l’unité centrale. Lu processeur ne peut pas être insérée si elle est orientée •
de manière incorrecte. (Ou vous pouvez repérer les encoches sur les deux côtés du processeur et les
clés d’alignement sur le support du processeur.)
Appliquez une couche fine égale de graisse thermique sur la surface de l’unité centrale. •
Ne pas mettre l’ordinateur sous tension si le dispositif de refroidissement du processeur n’est pas •
installé, autrement il peut se produire une surchauffe et un endommagement du processeur.
Veuillez régler la fréquence hôte de l’unité centrale pour correspondre aux spécifications de l’unité •
centrale. Il est déconseillé de régler la fréquence du bus système sur une valeur supérieure aux
spécifications matérielles, car cela ne correspond pas aux normes requises pour les périphériques. Si
vous souhaitez régler la fréquence sur une valeur supérieure aux spécifications appropriées, veuillez
ce faire en fonction des spécifications de votre matériel, notamment celles de l’unité centrale,
de la carte graphique, de la mémoire, du disque dur, etc.
EncocheEncoche
Clé d’alignement
Clé d’alignement
Processeur LGA1156
Support du processeur LGA1156
Broche un du support de l’unité centrale
Marquage de la broche triangulaire un sur le processeur
Installation matérielle - 14 -14 - -
Etape 1 :
Poussez gentiment la poignée du levier de l’unité
centrale vers le bas et loin de la prise avec votre
doigt. Puis enlevez complètement le levier de
support de l’unité centrale et la plaque en métal
s'enlèvera en même temps.
Etape 3 :
Tenez l’unité centrale avec le pouce et l’index.
Alignez le marquage de la broche un (triangle)
de l’unité centrale sur le coin de la broche un
du support de l’unité centrale (ou vous pouvez
aligner les encoches de l’unité centrale sur les clés
d’alignement du support) et insérez délicatement
l’unité centrale en position.
Etape 5 :
Poussez le levier de support de l’unité centrale
dans sa position originale verrouillée.
Etape 4 :
Une fois que l’unité centrale est correctement
insérée, utilisez une main pour tenir le levier de
support de l’unité centrale et l’autre main pour
replacer la plaque de chargement. Lorsque vous
replacez la plaque de chargement, assurez-vous
que la partie frontale de la plaque de chargement
est au-dessous de la vis à épaule.
B. Suivez les étapes ci-dessous pour installer correctement le processeur dans le socket de l’unité centrale
de la carte mère.
Avant d’installer l’unité centrale, assurez-vous de toujours éteindre l’ordinateur et de débrancher
le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement de l’unité
centrale.
REMARQUE:
Tenez le levier de support de l’unité centrale par la
poignée, et pas la partie de la base du levier.
Etape 2 :
Enlevez le couvercle de la prise du processeur
comme indiqué. Appuyez avec votre index sur
l’attache arrière du couvercle de la prise et utilisez
votre pouce pour soulever la face avant (à coté du
symbole « REMOVE ») puis enlevez le couvercle.
(NE touchez PAS les contacts des de la prise).
(Pour protéger la prise du processeur, replacez
toujours le couvercle de protection de la prise
quand le processeur n’est pas installé)
- 15 -15 - - Installation matérielle

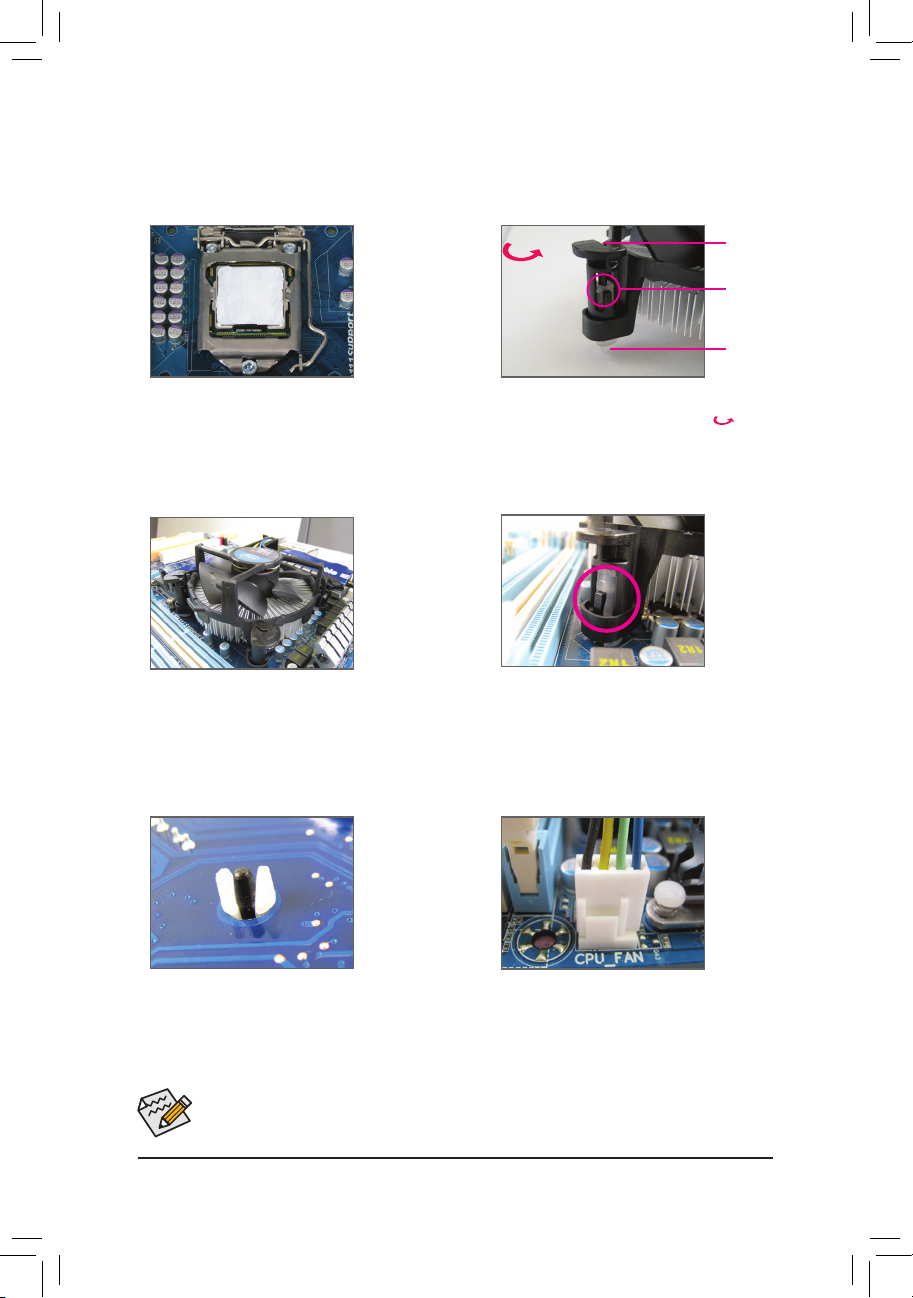

1-3-2 Installation du dispositif de refroidissement de l’unité centrale
Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale
sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel® comme
dispositif de refroidissement d’exemple.)
Etape 1 :
Appliquez une couche fine homogène de graisse
thermique sur la surface de l’unité centrale installée.
Broche à
poussoir
mâle
Broche à
poussoir
femelle
La broche
à poussoir
supérieure
Sens du symbole
de flèche sur la
broche mâle à
poussoir
Etape 2 :
Avant d’installer le dispositif de refroidissement,
notez le sens du symbole de la flèche sur
la broche à poussoir mâle. (en faisant tourner la
broche à poussoir dans le sens de la flèche pour
retirer le dispositif de refroidissement, dans le
sens contraire pour l’installer.)
Etape 3 :
Placez le dispositif de refroidissement au sommet
de l’unité centrale, en alignant les quatre broches à
poussoir à travers les orifices de broche sur la carte
mère. Appuyez vers le bas pour pousser les broches à
poussoir diagonalement.
Etape 4 :
Vous devez entendre un “déclic” lorsque vous
poussez chaque broche à poussoir. Veuillez
vous assurer que les broches à poussoir mâle et
femelle se rejoignent fermement. (Référez-vous
à l’installation du dispositif de refroidissement
de votre unité centrale pour des instructions sur
l’installation du dispositif de refroidissement).
Soyez extrêmement prudent (e) lorsque vous retirez le dispositif de refroidissement de l’unité centrale,
car la graisse/bande thermique entre le dispositif de refroidissement de l’unité centrale et l’unité centrale
peut adhérer à cette dernière. Un mauvais retrait du dispositif de refroidissement de l’unité centrale peut
endommager cette dernière.
Etape 5 :
Après l’installation, vérifiez le dos de la
carte mère. Si la broche à poussoir est
insérée comme dans l’illustration ci-dessus,
l’installation est terminée.
Etape 6 :
Pour finir, veuillez connecter le connecteur
d’alimentation du dispositif de refroidissement de
l’unité centrale à l’en-tête du ventilateur de l’unité
centrale (CPU_FAN) sur la carte mère.
Installation matérielle - 16 -16 - -
1-4-1 Configuration de mémoire à canal double
Cette carte mère possède quatre sockets de mémoire DDR3 et prend en charge la technologie à canal
double. Après installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité
de la mémoire. L’activation du mode de mémoire à canal double doublera la largeur de bande de la mémoire.
Les quatre supports de mémoire DDR3 sont divisés en deux canaux, chaque canal possédant deux supports
de mémoire comme suit:
Canal 0: DDR3_1, DDR3_2
Canal 1: DDR3_3, DDR3_4
1-4 Installation de la mémoire
Lisez les lignes directrices suivantes avant de commencer à installer la mémoire:
Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser •
une mémoire de même capacité, marque, vitesse et puces.
(allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires et des
vitesses les plus récentes)
Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant •
avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel.
Les modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module •
de mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le
module, veuillez changer de sens.
DDR3_2
DDR3_1
DDR3_4
DDR3_3
En raison des limitations de l’unité centrale, lisez les instructions suivantes avant d’installer la mémoire en
mode canal double.
Le mode à canal double ne sera actif que si un module de mémoire DDR3 est installé.1.
Lors de l’activation du mode à canal double avec deux ou quatre modules de mémoire, il est 2.
conseillé d’utiliser une mémoire de capacité, marque, vitesse et puces identiques pour des
performances optimales. Lors de l’activation du mode à canal double avec deux modules de
mémoire, il est recommandé de les installer dans les prises DDR3_1 et DDR3_3.
Si un seul module de mémoire DDR3 est installé,
assurez-vous de l'installer dans DDR3_1 ou DDR3_3.
Tableau des configurations de la mémoire à canal double
DDR3_2 DDR3_1 DDR3_4 DDR3_3
Deux modules - - DS/SS - - DS/SS
Quatre modules DS/SS DS/SS DS/SS DS/SS
(SS=face simple, DS=face double, "- -"=absence de mémoire)
- 17 -17 - - Installation matérielle
1-4-2 Installation d’une mémoire
Encoche
DDR3 DIMM
Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et
de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout
endommagement du module de mémoire.
Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR.
Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère.
Un module de mémoire DDR3 possède une encoche pour être inséré dans un sens uniquement. Suivez les
étapes ci-dessous pour installer correctement vos modules de mémoire dans les supports de la mémoire.
Etape 1 :
Notez l’orientation du module de la mémoire. Ecartez les agrafes
de butée des deux extrémités du support mémoire. Placez le
module de mémoire sur le support. Comme illustré dans la figure
de gauche, placez les doigts sur le bord supérieur de la mémoire,
poussez-la vers le bas et insérez-la verticalement dans le support
mémoire.
Etape 2 :
Les clips des deux cotés de l’emplacement devraient
automatiquement se fermer lorsque le module de mémoire est
correctement inséré.
Installation matérielle - 18 -18 - -
1-5 Installation d’une carte d’extension
Suivez les étapes ci-dessous pour installer correctement votre carte d’extension dans la fente d’extension.
Localisez une fente d’extension qui prend votre carte en charge. Retirez le couvercle métallique de la fente 1.
du panneau arrière du châssis.
Alignez la carte sur la fente et appuyez sur la carte vers le bas jusqu’à ce qu’elle soit en place dans la 2.
fente.
Assurez-vous que les contacts métalliques sur la carte sont totalement insérés dans la fente.3.
Sécurisez le support métallique de la carte au panneau arrière du châssis avec une vis. 4.
Après avoir installé toutes les cartes d’extension, replacez le (s) couvercle (s) du châssis.5.
Allumez votre ordinateur. Si nécessaire, allez dans la configuration BIOS pour effectuer des 6.
changements de BIOS nécessaires pour votre ou vos cartes d’extension.
Installez le pilote fourni avec la carte d’extension dans votre système d’exploitation. 7.
Exemple: Installation et retrait d’une carte graphique PCI Express:
Installation d’une carte graphique : •
Poussez gentiment vers le bas sur le bord
supérieur de la carte jusqu’à ce qu’elle soit
complètement insérée dans la fente PCI Express.
Assurez-vous que la carte soit bien fixée dans la
fente et ne pivote pas.
Enlèvement de la carte : •
Appuyez sur la languette blanche à l’extrémité de la fente PCI Express pour
libérer la carte, puis tirez la carte hors de la fente.
Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension:
Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez •
attentivement le manuel fourni avec votre carte d’extension.
Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant avant •
d’installer une carte d’extension, afin de prévenir tout endommagement du matériel.
Fente PCI
fente PCI Express x1
fentes PCI Express x16
- 19 -19 - - Installation matérielle
1-6 Connecteurs du panneau arrière
Port USB 2.0/1.1
Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques
USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.
Ports de clavier/souris PS/2
Utilisez ce port pour brancher un clavier ou une souris PS/2.
Connecteur optique de sortie S/PDIF
Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge
l’audio optique numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio
possède un connecteur d’entrée audio optique numérique.
Connecteur coaxial de sortie S/PDIF
Ce connecteur fournit une sortie audio numérique à un système audio externe qui prend en charge
l’audio coaxial numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède
un connecteur d’entrée audio coaxial numérique.
Port LAN RJ-45
Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gbps. Ce qui suit
décrit les états des DEL du port LAN.
DEL d’activité
DEL de
connexion/ DEL
de Vitesse
Port LAN
Lorsque vous enlevez le câble relié au connecteur du panneau arrière, enlevez d'abord le câble •
de l'appareil puis de la carte mère.
Lorsque vous enlevez le câble, tirez tout droit pour le sortir du connecteur. Pour éviter un court- •
circuit électrique à l’intérieur du connecteur du câble, ne le balancez pas d’un côté à l’autre.
Port USB 3.0/2.0
Le port USB 3.0 prend en charge les spécifications USB 3.0 et est aussi compatible avec les
spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris
USB, une imprimante USB, un disque instantané USB, etc.
DEL de connexion/ DEL de Vitesse:
Etat Description
Orange Débit de 1 Gbps
Vert Débit de 100 Mbps
Eteinte Débit de 10 Mbps
DEL d’activité:
Etat Description
Clignote Transmission de données ou réception en
cours
Eteinte Aucune transmission de données ou réception
en cours
Installation matérielle - 20 -20 - -
En plus des paramètres par défaut des haut-parleurs, les ~ connecteurs audio seront
reconfigurés pour effectuer différentes fonctions via le logiciel audio. Seuls les microphones
doivent TOUJOURS être connectés au connecteur d’entrée MIC ( ). Référez-vous aux
instructions sur le paramétrage d’une configuration audio à un canal 2/4/5.1/7.1 dans le chapitre
5, “ Configuration audio à un canal 2/4/5.1/7.1”
Connecteur de sortie de haut-parleur central/caisson de basse (Orange)
Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une
configuration audio de canal 5.1/7.1.
Connecteur de sortie de haut-parleur arrière (Noir)
Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de
canal 4/5.1/7.1.
Connecteur de sortie de haut-parleur latéral (Gris)
Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio de
canal 7.1.
Entrée de ligne (Bleu)
La prise de l’entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de
ligne comme un lecteur optique, un walkman, etc.
Connecteur de sortie de ligne (Vert)
Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un
haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans une
configuration audio à un canal 4/5.1/7.1
Connecteur d’entrée MIC (Rose)
La prise de l’entrée MIC par défaut. Le microphone se connecte à ce connecteur.
- 21 -21 - - Installation matérielle
1-7 Connecteurs internes
Lisez les lignes directrices suivantes avant de connecter des périphériques externes:
• Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels
vous souhaitez les connecter.
• Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur.
Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les
périphériques.
• Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du
périphérique a été correctement branché au connecteur sur la carte mère.
1)
ATX_12V_2X4 11) F_PANEL
2)
ATX 12) F_AUDIO
3) CPU_FAN 13) CD_IN
4) SYS_FAN1/2 14) SPDIF_I
5) PWR_FAN 15) SPDIF_O
6) FDD 16) F_USB1/F_USB2/F_USB3
7) IDE 17) LPT
8) SATA2_0/1/2/3/4/5 18) COMA
9) GSATA3_6/7 19) CLR_CMOS
10) BAT 20) PHASE LED
123
5
7
9
617 16
14
13
15
8
4
12
18
20
11
19
10
Installation matérielle - 22 -22 - -
ATX_12V_2X4
5
8
1
4
1/2) ATX_12V_2X4/ATX (connecteur d’alimentation 2x4 12V et connecteur d’alimentation
principale 2x12)
Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant
suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur
d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les
périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à
sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon
sens. Le connecteur d’alimentation de 12V fournit du courant à l’unité centrale principalement. Si le
connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas.
Le fabricant de l’unité centrale conseille d’utiliser une alimentation électrique prévoyant un •
connecteur d’alimentation 2 x 4 12V si vous utilisez une unité centrale Intel Extreme Edition
(130 W).
Il est conseillé d’utiliser une alimentation électrique capable de soutenir une haute •
consommation d’énergie (500 W ou plus) pour satisfaire aux conditions d’extension. Si vous
utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut
aboutir à un système instable ou incapable de démarrer.
ATX_12V_2X4:
Broche N. Définition
1 MASSE (Seulement pour les
broches 2 x 4 12V)
2 MASSE (Seulement pour les
broches 2 x 4 12V)
3 MASSE
4 MASSE
5 +12V (Seulement pour les
broches 2 x 4 12V)
6 +12V (Seulement pour les
broches 2 x 4 12V)
7 +12V
8 +12V
131
2412
ATX
ATX:
Broche N.
Définition Broche N. Définition
1
3,3V 13 3,3V
2
3,3V 14 -12V
3 MASSE 15 MASSE
4
+5V 16
PS_ON
(marche/arrêt doux)
5 MASSE 17 MASSE
6 +5V 18 MASSE
7 MASSE 19 MASSE
8
Bonne tension 20 -5V
9 5VSB (veille +5V) 21 +5V
10 +12V 22 +5V
11 +12V (seulement pour ATX à
2 x 12 broches)
23
+5V (seulement pour ATX
à 2 x 12 broches)
12 3,3V (seulement pour ATX à
2 x 12 broches)
24
MASSE (seulement pour
ATX à 2 x 12 broches)
- 23 -23 - - Installation matérielle

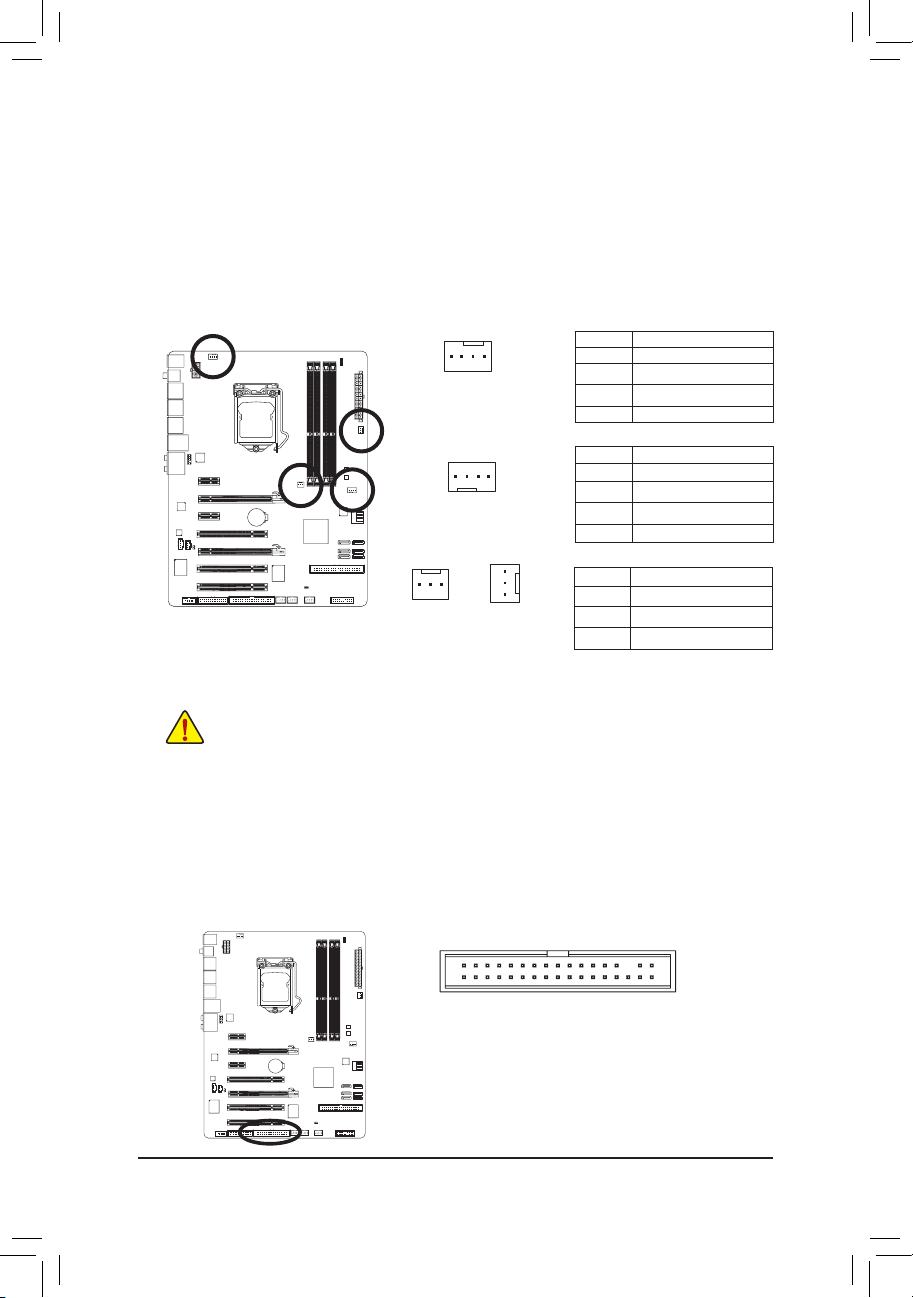

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (En-têtes de Ventilateurs)
La carte mère possède une embase de ventilateur d’unité centrale à 4 broches (CPU_FAN), des embases
de ventilateur système à 4 broches (SYS_FAN2) et à 3 broches (SYS_FAN1) et une embase de ventilateur
d’alimentation à 3 broches (PWR_FAN). La plupart des embases des ventilateurs possèdent une conception
d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter
dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en
charge la commande de vitesse du ventilateur de l’unité centrale, ce qui nécessite d’utiliser un ventilateur
d’unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur
optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis.
Veillez à connecter les câbles de ventilateur aux connecteurs de ventilateurs pour éviter à votre unité •
centrale et au système de surchauffer. Une surchauffe risque d’endommager l’unité centrale ou le système
peut tomber en panne.
Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de •
couvercle de cavalier sur les en-têtes.
6) FDD (Connecteur du lecteur de disquettes)
Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en charge
sont les suivants : 360 KB, 720 KB, 1,2 MB, 1,44 MB et 2,88 MB. Avant de connecter un lecteur de disquette,
assurez-vous de localiser la broche 1 du connecteur et le câble du lecteur de disquette. La broche 1 du câble
est de façon typique désigné par une bande de couleur différente. Pour acheter le câble de lecteur de disquette
optionnel, veuillez prendre contact avec votre détaillant.
1
2
33
34
1
CPU_FAN
SYS_FAN2
PWR_FAN
DEBUG
PORT
1
1
SYS_FAN1
1
CPU_FAN:
Broche N. Définition
1 MASSE
2 +12V / Commande de vitesse
3 Capteur
4 Commande de vitesse
SYS_FAN2:
Broche N. Définition
1 MASSE
2 +12V / Commande de vitesse
3 Capteur
4 Réservé
SYS_FAN1/PWR_FAN:
Broche N.
Définition
1
MASSE
2
+12V
3
Capteur
Installation matérielle - 24 -24 - -
7) IDE (Connecteur IDE)
Le connecteur IDE prend en charge jusqu’à deux périphériques IDE, comme des disques durs et des disques
optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez
connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle
des périphériques IDE (par exemple, maître ou esclave). (Pour des informations sur la configuration des
paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.)
8) SATA2_0/1/2/3/4/5 (connecteurs SATA 3Go/s, contrôlés par une puce P55)
Les connecteurs SATA sont conformes à la norme SATA 3Go/s et sont compatibles avec la norme SATA
1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. La puce P55 prend en charge
RAID 0, RAID 1, RAID 5 et RAID 10. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA”
pour des instructions sur la configuration d’une matrice de disques RAID.
Une configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous prévoyez •
d’utiliser plus de deux disques durs, le nombre total de disques durs doit être un chiffre paire.
Une configuration RAID 5 nécessite au moins trois disques durs. (il n’est pas nécessaire que •
le nombre total de disques durs soit un chiffre pair.)
Une configuration RAID 10 nécessite au moins quatre disques durs et le nombre total de •
disques durs doit être un chiffre pair.
2
40
1
39
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_3
SATA2_5
17
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
Veuillez raccorder l'extrémité en L du
câble SATA à votre disque dur SATA.
Broche N. Définition
1 MASSE
2 TXP
3 TXN
4 MASSE
5 RXN
6 RXP
7 MASSE
- 25 -25 - - Installation matérielle
9) GSATA3_6/7 (connecteurs SATA 6Go/s, contrôlés par Marvell 9128)
Les connecteurs SATA sont conformes à la norme SATA 6Go/s et sont compatibles avec les normes
SATA 3Go/s et SATA 1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA.
Le Marvell 9128 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, “Configuration de
disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID.
10) BAT (BATTERIE)
La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les
informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie
quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles
ou avoir été perdues.
Vous pouvez effacer les valeurs CMOS en retirant la batterie:
Eteignez l’ordinateur et débranchez le câble d’alimentation.1.
Sortez délicatement la batterie du support de batterie et mettez-la de côté 2.
pendant une minute. (Sinon vous pouvez utiliser un objet métallique comme
un tournevis pour toucher les bornes positive et négative dans le support de
la batterie et les court-circuiter pendant cinq secondes)
Replacez la batterie. 3.
Branchez la fiche d’alimentation et redémarrez l’ordinateur.4.
Eteignez toujours votre ordinateur et débranchez le câble d’alimentation avant de remplacer la •
batterie.
Remplacez la batterie par une batterie équivalente. Danger d’explosion si la batterie n’est pas •
correctement remplacée.
Contactez le lieu d’achat ou le revendeur local si vous ne pouvez pas remplacer la batterie par vous- •
même ou si vous n’êtes pas certain(e) du modèle de batterie.
Quand vous installez la batterie, notez l’orientation du côté positif (+) et du côté négatif (-) de la •
batterie (le côté positif devrait être tourné vers le haut).
Les batteries usagées doivent être manipulées en fonction des réglementations locales. •
1
1
G.QBOFM
GSATA3_7
GSATA3_6
7
7
Une configuration RAID 0 ou RAID 1 nécessite au moins
deux disques durs.
Veuillez raccorder l'extrémité en L du
câble SATA à votre disque dur SATA.
Broche N. Définition
1 MASSE
2 TXP
3 TXN
4 MASSE
5 RXN
6 RXP
7 MASSE
Installation matérielle - 26 -26 - -

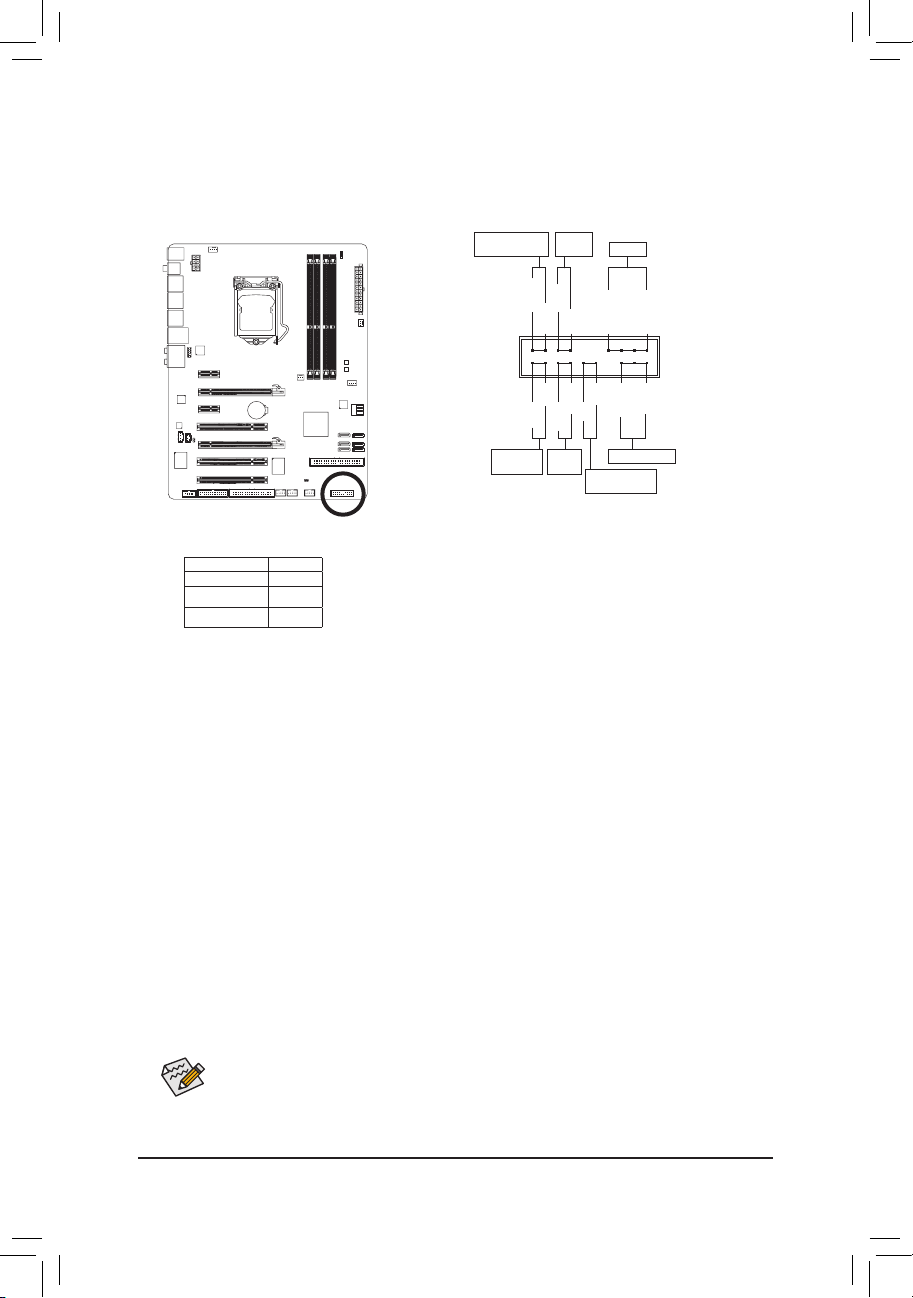

11) F_PANEL (En-tête du Panneau Avant)
Connectez le commutateur d’alimentation, le commutateur de réinitialisation, le haut-parleur, le capteur/
détecteur d’ouverture du châssis et le témoin d’état système sur châssis à cet en-tête en fonction
des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de
brancher les câbles.
PW • (Interrupteur d’alimentation, Rouge):
Connecte le commutateur d’alimentation sur le panneau avant du châssis. Vous pouvez configurer
la façon d’éteindre votre système à l’aide du commutateur d’alimentation (référez-vous au chapitre 2,
“Configuration BIOS”, “Configuration de la gestion de l’alimentation” pour plus d’informations).
SPEAK • (Haut-parleur, Orange):
Connecte le haut-parleur sur le panneau avant du châssis. Le système fait un rapport sur l’état de
démarrage du système en émettant un code bip. Un simple bip court sera émis si aucun problème
n’est détecté au démarrage du système. Si un problème est détecté, le BIOS peut émettre des bips
de formes différentes pour indiquer le problème. Référez-vous au chapitre 5 “ Dépannage “ pour des
informations sur les codes de bips.
HD • (DEL D'activité du Disque dur IDE, Bleu):
Connecte la DEL d’activité du disque dur sur le panneau avant du châssis. La DEL est allumée
quand le disque dur est en train de lire ou d’écrire des données.
RES • (Interrupteur de Réinitialisation, Vert):
Connecte le commutateur de réinitialisation sur le panneau avant du châssis. Appuyez sur le
commutateur de réinitialisation pour redémarrer l’ordinateur si ce dernier gèle et n’effectue pas un
redémarrage normal.
CI • (En-tête D’intrusion du Châssis, Gris):
Connectez au capteur/détecteur d’ouverture du châssis qui peut détecter si le couvercle du châssis a
été ouvert. Cette fonction nécessite un châssis avec capteur/détecteur d’ouverture du châssis.
MSG/PWR • (DEL de message /Alimentation/Sommeil, Jaune/Pourpre):
Se connecte à l’indicateur d’état d’alimentation sur le panneau avant
du châssis. La DEL est allumée quand le système est en cours de
fonctionnement. La DEL continue de clignoter quand le système est en
état de sommeil S1. La DEL est éteinte quand le système est en état de
sommeil S3 /S4 ou hors tension (S5).
La conception du panneau avant peut différer en fonction du châssis. Un module de panneau
avant se compose principalement d’un commutateur d’alimentation, d’un commutateur de
réinitialisation, d’une DEL d’alimentation, d’une DEL d’activité du disque dur, de haut-parleur, etc.
Quand vous connectez le module du panneau avant de votre châssis à cet en-tête, veillez à ce
que les allocations des câbles et des broches correspondent bien.
DEL d’alimentation
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW-
SPEAK+
SPEAK-
MSG+
PW+
DEL de message/
Alimentation/Sommeil
Haut-parleur
Commutateur
d’alimentation
HD-
RES+
HD+
RES-
DEL de disque
dur IDE actif
interrupteur de
réinitialisation
En-tête D’intrusion
du Châssis
Etat du système DEL
S0 Allumée
S1 Clignote
S3/S4/S5 Eteinte
- 27 -27 - - Installation matérielle

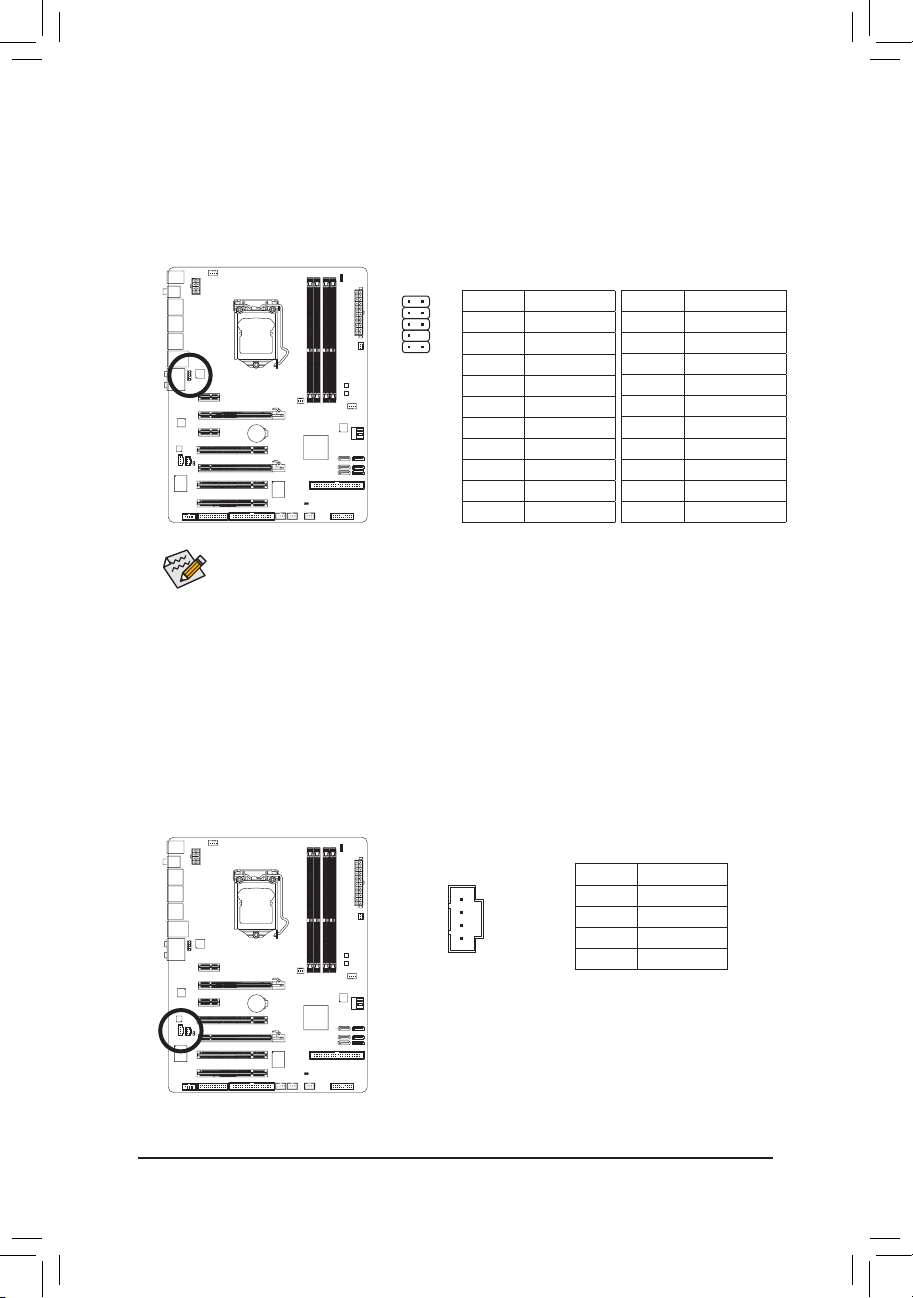

12) F_AUDIO (En-tête Audio du Panneau Avant)
L’en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97.
Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous
que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur
l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et l’en-tête de la carte
mère empêchera le périphérique de fonctionner, voire l’endommagera.
1
2
9 10
Le connecteur audio en face avant prend en charge l'audio HD par défaut. Si votre châssis •
possède un module son AC’97 de panneau avant, référez-vous aux instructions sur la façon
d’activer la fonctionnalité AC’97 via le logiciel audio dans le chapitre 5, “Configuration audio à
un canal 2/4/5.1/7.1”
Les signaux audio sont présents simultanément sur les deux connexions audio en face avant •
et en face arrière. Si vous voulez couper le son du panneau audio arrière (pris en charge
uniquement lors de l’utilisation d’un module audio de panneau avant HD), consultez le
chapitre 5, "Configuration 2/4/5.1/7.1-Chaîne audio."
Certains châssis fournissent un module audio de face avant disposant de connecteurs •
séparés sur chaque fil, au lieu d'une fiche unique. Pour des informations sur la connexion
d’un module audio du panneau avant qui possède différentes allocations de câbles, veuillez
contacter le fabricant du châssis.
13) CD_IN (Connecteur D’entrée CD)
Vous pouvez connecter le câble audio fourni avec votre lecteur optique à l’en-tête.
1
Pour le son AC’97 du panneau
avant:
Broche N. Définition
1 MIC
2 MASSE
3 Alimentation MIC
4 NC
5 Sortie de ligne (D)
6 NC
7 NC
8 Pas de broche
9 Sortie de ligne (G)
10 NC
Pour le son HD du panneau
avant:
Broche N. Définition
1 MIC2_L
2 MASSE
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 MASSE
7 FAUDIO_JD
8 Pas de broche
9 LINE2_L
10 MASSE
Broche N. Définition
1 CD-L
2 MASSE
3 MASSE
4 CD-R
Installation matérielle - 28 -28 - -
14) SPDIF_I (En-tête D’entrée S/PDIF)
Cet en-tête prend en charge l’entrée numérique S/PDIF et peut se connecter à un périphérique audio
qui prend en charge une sortie audio numérique via un câble d’entrée S/PDIF en option. Pour acheter le
câble d’entrée S/PDIF en option, veuillez contacter votre revendeur local.
15) SPDIF_O (Connecteur Sortie S/PDIF)
Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio
numérique S/PDIF (fourni par les cartes d’extension) pour la sortie audio numérique de votre carte
mère vers certaines cartes d’extension comme les cartes graphiques et les cartes audio. Par exemple,
il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio numérique S/
PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez
un écran HDMI capable d’afficher sur la carte graphique et d’avoir en même temps la sortie audio de
l’écran HDMI. Pour de plus amples informations concernant la connexion du câble audio numérique S/
PDIF, veuillez lire attentivement le manuel de votre carte d’extension.
1
1
Broche N. Définition
1
Alimentation
2 SPDIFI
3
MASSE
Broche N. Définition
1 SPDIFO
2 MASSE
- 29 -29 - - Installation matérielle

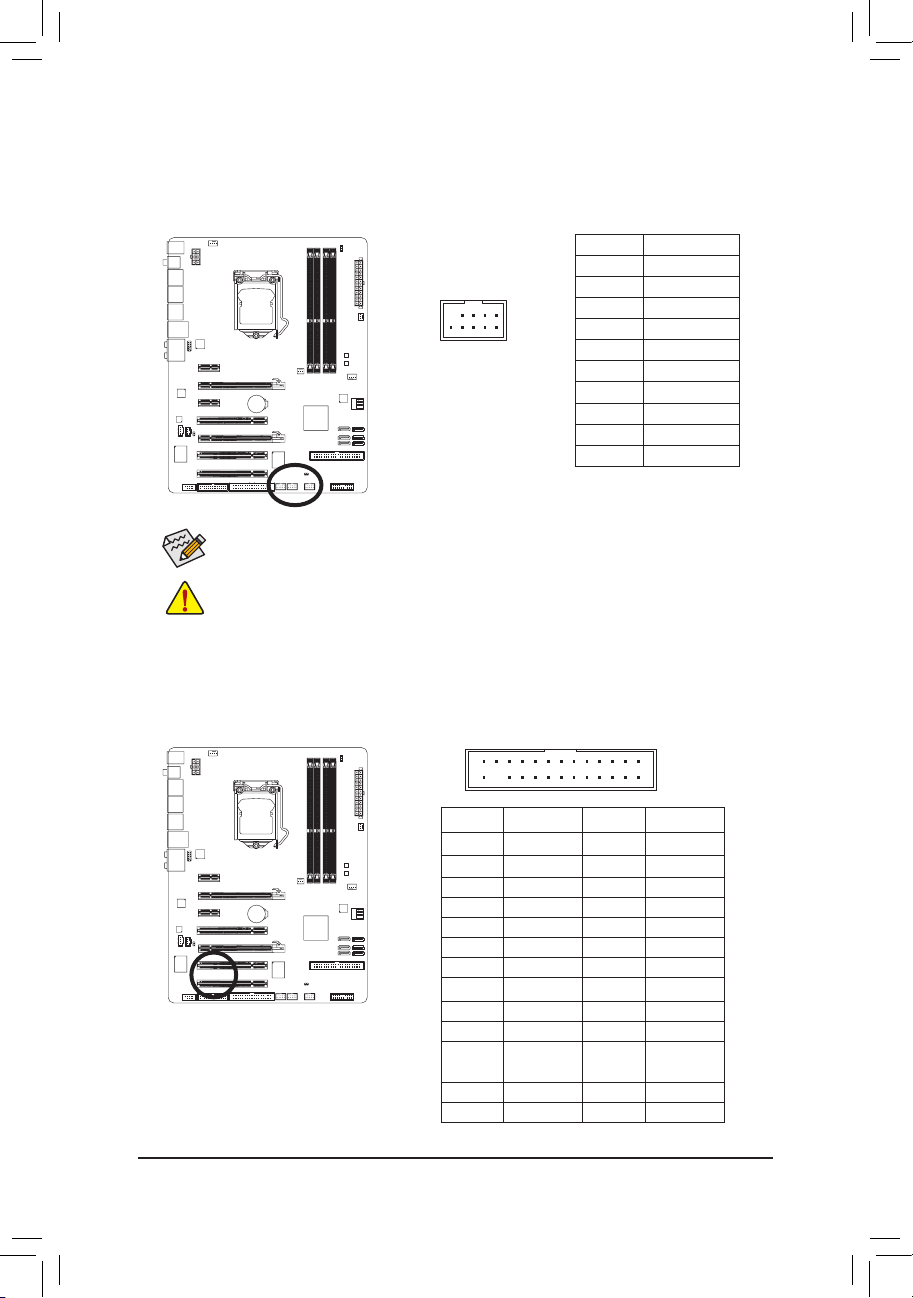

16) F_USB1/F_USB2//F_USB3 (En-têtes USB)
Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux
ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le
revendeur local.
G.QBOFM
10
9
2
1
Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans le connecteur USB.•
Avant d’installer le support USB, assurez-vous d’éteindre votre ordinateur et de débrancher le •
cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du support
USB.
17) LPT (Connecteur de Port Parallèle)
Le connecteur LPT permet d’avoir un port parallèle par le biais d’un câble de port LPT optionnel. Pour
acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant.
G.QBOFM
26
25
2
1
Broche N. Définition
1 Alimentation (5V)
2 Alimentation (5V)
3
USB DX4 USB DY5 USB DX+
6 USB DY+
7
MASSE
8 MASSE
9 Pas de broche
10 NC
Broche N.
Définition Broche N. Définition
1
STB- 14 MASSE
2
AFD- 15 PD6
3 PD0 16 MASSE
4 ERR- 17 PD7
5 PD1 18 MASSE
6 INIT- 19 ACK7 PD2 20 MASSE
8
SLIN- 21 BUSY
9 PD3 22 MASSE
10 MASSE 23 PE
11
PD4 24
Pas de
broche
12 MASSE 25 SLCT
13 PD5 26 MASSE
Lorsque le système est en mode S4/S5, seulement les ports USB routés à l’embase F_USB1
peuvent supporter la fonction ON/OFF Charge.
Installation matérielle - 30 -30 - -
18) COMA (Connecteur de Port Série)
Le connecteur COM permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour
acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant.
10
9
2
1
19) CLR_CMOS (Effacer le Cavalier du CMOS)
Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations
BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer les valeurs
du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter temporairement
les deux broches ou utilisez un objet métallique comme un tournevis pour toucher les deux broches
pendant quelques secondes.
Ouvrir: Normal
Court: Libérer la mémoire CMOS
Toujours éteindre votre ordinateur et débrancher le cordon d’alimentation de la prise de courant avant d’effacer •
les valeurs du CMOS.
Après avoir effacé les valeurs du CMOS et avant d’allumer votre ordinateur, veillez à retirer le couvercle de •
cavalier du cavalier. Dans le cas contraire, cela peut endommager la carte mère.
Après le redémarrage du système, allez dans la configuration BIOS pour charger les paramètres usine par •
défaut (sélectionnez Load Optimized Defaults) ou configurez manuellement les paramètres BIOS (référezvous au chapitre 2, “Configurations BIOS,” pour configurations BIOS).
Broche N. Définition
1 NDCD2 NSIN
3 NSOUT
4 NDTR5 MASSE
6 NDSR7 NRTS8 NCTS9 NRI-
10 Pas de broche
