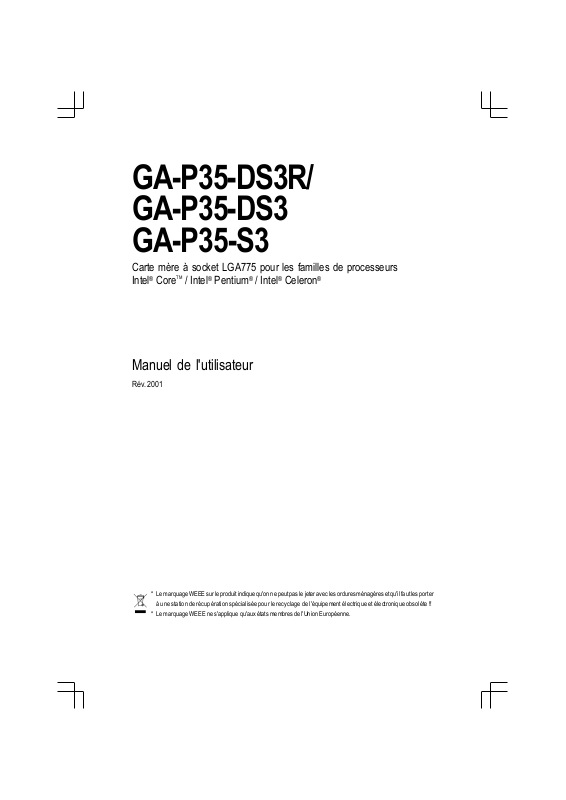

GA-P35-DS3R/
GA-P35-DS3
GA-P35-S3
Carte mère à socket LGA775 pour les familles de processeurs
Intel® CoreTM / Intel® Pentium® / Intel® Celeron
Manuel de l'utilisateur
Rév. 2001
®
* Le marquage WEEE sur le produit indique qu'on ne peut pas le jeter avec les ordures ménagères et qu'il faut les porter
à une station de récupération spécialisée pour le recyclage de l'équipement électrique et électronique obsolète !!
* Le marquage WEEE ne s'applique qu'aux états membres de l'Union Européenne.
Table des matières
Chapitre 1 Installation matérielle ..................................................................................... 3
1-1 Précautions d'installation ................................................................................... 3
1-2 Spécifications du produit ................................................................................... 4
1-3 Installation de l'unité centrale et de son dispositif de refroidissement ................. 7
1-3-1 Installation de l'unité centrale ............................................................................... 7
1-3-2 Installation du dispositif de refroidissement de l'unité centrale ........................ 9
1-4 Installation de la mémoire ............................................................................... 10
1-4-1 Configuration de mémoire à canal double ....................................................... 10
1-4-2 Installation d'une mémoire ................................................................................... 11
1-5 Installation d'une carte d'extension .................................................................. 12
1-6 Installation du support SATA ........................................................................... 13
1-7 Connecteurs du panneau arrière .................................................................... 14
1-8 Connecteurs internes ...................................................................................... 16
"*" Pour plus informations concernant l'utilisation de ce produit, veuillez vous référer à la version
anglaise du Manuel d'utilisateur.
- 2 -
Chapitre 1 Installation matérielle
1-1 Précautions d'installation
La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s'abîmer
suite à une décharge électrostatique (ESD). Avant l'installation, lisez attentivement le manuel d'utilisation
et suivez les procédures suivantes :
• Avant l'installation, ne pas retirer ou casser l'étiquette du numéro de série de la carte mère ou
l'étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont
nécessaires pour la validité de la garantie.
• Toujours éteindre l'alimentation secteur en débranchant le cordon d'alimentation de la prise
murale avant d'installer ou d'enlever la carte mère ou autres composants matériels.
• Quand vous branchez les composants matériels sur les connecteurs internes de la carte
mère, assurez-vous qu'ils sont branchés correctement et fermement.
• Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs métalliques.
• Il est préférable de porter une manchette à décharge électrostatique lorsque vous manipulez
des composants électroniques comme une carte mère, une unité centrale ou une mémoire.
Si vous n'avez pas de manchette à décharge électrostatique, gardez les mains sèches et
touchez d'abord un objet métallique pour éliminer l'électricité statique.
• Avant d'installer la carte mère, veuillez l'avoir au sommet d'un disque antistatique ou dans un
conteneur de protection électrostatique.
• Avant de débrancher le câble d'alimentation électrique de la carte mère, assurez-vous que
l'alimentation électrique a été coupée.
• Avant la mise sous tension, assurez-vous que la tension d'alimentation a été définie en
fonction des normes locales relatives à la tension électrique.
• Avant d'utiliser le produit, veuillez vérifier que tous les câbles et les connecteurs d'alimentation
de vos composants matériels sont connectés.
• Pour éviter d'endommager la carte mère, veuillez ne pas laisser de vis entrer en contact
avec les circuits de la carte mère ou ses composants.
• Assurez-vous qu'il n'y a pas de vis ou de composants métalliques restant placés sur la carte
mère ou dans le boîtier de l'ordinateur.
• Veuillez ne pas placer le système de l'ordinateur sur une surface inégale.
• Veuillez ne pas placer le système de l'ordinateur dans un environnement à température
élevée.
• Si vous allumez l'ordinateur au cours de la procédure d'installation, les composants du
système peuvent être endommagés et l'utilisateur peut se blesser.
• Si vous n'êtes pas sûr(e) des étapes d'installation ou si vous rencontrez des problèmes
quant à l'utilisation du produit, veuillez consulter un informaticien agréé.
Français
- 3 -
Installation matérielle
1-2 Spécifications du produit
Unité centrale Prise en charge pour un processeur Intel® CoreTM 2 Extreme/
Français
Bus latéral avant 1333/1066/800 MHz FSB
Jeu de puces Pont nord : Jeu de puces Intel® P35 Express
Mémoire 4 x Support DDR2 DIMM 1,8 V prenant jusqu'à 8 GB de mémoire système en
Audio Codec Realtek ALC889A
LAN Puce Realtek 8111B (10/100/1000 Mbit)
Fentes d'extension 1 x fentes PCI Express x16
Interface de stockage Pont sud :
"*" Seul le GA-P35-DS3R/DS3 adopte le design Capaciteur tous-solide.
Carte mère GA-P35-DS3R/DS3/S3
Intel® CoreTM 2 Quad/Intel® CoreTM 2 Duo/
Intel® Pentium® Extreme Edition/Intel® Pentium® D/
Intel® Pentium® 4 Extreme Edition/Intel® Pentium® 4/
Intel® Celeron® dans le pack LGA 775
(allez sur le site de GIGABYTE pour voir la liste des dernières prises en
charge de UCsupport list.)
Prise en charge pour la technologie Intel® Hyper-Threading
Mémoire cache L2 en fonction de l'CPU
Pont sud : Intel® ICH9R / ICH9
(Remarque 1)
charge
Architecture de mémoire à canaux doubles
Prise en charge des modules de mémoire DDR2 1066/800/667 MHz
(allez sur le site de GIGABYTE pour voir la liste des dernières prises en
charge de mémoires).
Son haute définition
Canal 2/4/5.1/7.1
Prise en charge S/PDIF Entrée/Sortie
Prise en charge pour CD In
3 x fentes PCI Express x1
3 x Fentes PCI
- 6 x connecteurs SATA 3Gb/s (SATAII0, SATAII1, SATAII2, SATAII3,
SATAII4, SATAII5) prenant en charge jusqu'à 6 périphériques SATA
3Gb/s
- 4 x connecteurs SATA 3Gb/s (SATAII0, SATAII1, SATAII4, SATAII5)
prenant en charge jusqu'à 4 périphériques SATA 3Gb/s
- Prise en charge de SATA RAID 0, RAID 1, RAID 5 et RAID 10
Puce GIGABYTE SATA2 :
- 1 x connecteur IDE prenant en charge ATA-133/100/66/33 et jusqu'à 2
périphériques IDE
- 2 x connecteurs SATA 3Gb/s (GSATAII0, GSATAII1) prenant en charge
jusqu'à 2 périphériques SATA 3Gb/s
- Prise en charge pour SATA RAID 0, RAID 1 et JBOD
Puce iTE IT8718 :
- 1 x connecteur de lecteur de disquettes prenant en charge jusqu'à 1
lecteur de disquettes
Uniquement pour GA-P35-DS3R.
Uniquement pour GA-P35-DS3.
Uniquement pour GA-P35-S3.
(Remarque 2)
- 4 -
USB Intégré dans le pont sud
Jusqu'à 12 ports USB 2.0/1.1 (8 sur le panneau arrière, 4 via les supports USB
Connectés aux en-têtes USB internes)
Connecteurs 1 x connecteur ATX d'alimentation principale à 24 broches
internes 1 x connecteur d'alimentation à 4 broches PCIe 12V
1 x connecteur de lecteur de disquettes
1 x connecteur IDE
8 x connecteurs SATA 3Gb/s
6 x connecteurs SATA 3Gb/s
1 x en-tête de ventilateur de l'UC
2 x en-têtes de ventilateur du système
1 x en-tête de ventilateur débrayable
1 x en-tête du panneau avant
1 x en-tête audio du panneau avant
1 x connecteur CD In
1 x en-tête d'entrée S/PDIF
1 x connecteur de sortie S/PDIF
2 x en-têtes USB 2.0/1.1
1 x connecteur de port parallèle
1 x connecteur de port série
1 x en-tête d'intrusion du châssis
1 x en-tête de la DEL d'alimentation
Connecteurs du 1 x port clavier PS/2
panneau arrière 1 x port souris PS/2
1 x connecteur de sortie coaxial S/PDIF
1 x connecteur de sortie optique S/PDIF
8 x ports USB 2.0/1.1
1 x port RJ-45
6 x connecteurs audio (Centre/Sortie haut-parleur caisson de basse/sortie haut-
parleur arrière/sortie haut-parleur latéral/Entrée de ligne/Sortie de ligne/Micro-
phone)
Contrôleur E/S Puce iTE IT8718
Moniteur matériel Détection de la tension du système
Détection de température de l'unité centrale/du système
Détection de la vitesse du ventilateur embrayable de l'unité centrale/du système
Avertissement de surchauffe de l'unité centrale
Avertissement de défaillance du ventilateur embrayable de l'unité centrale/du
système
Commande de vitesse du ventilateur de l'unité centrale
Français
Uniquement pour GA-P35-DS3R.
Uniquement pour GA-P35-DS3.
Uniquement pour GA-P35-S3.
- 5 -
Installation matérielle
BIOS 1 x 8 Mbit flash
Français
Fonctions uniques Prise en charge de @BIOS
Logiciel intégré Norton Internet Security (version équipementier)
Système Prise en charge de Microsoft® Windows® Vista/XP/2000
d'exploitation
Facteur de forme Facteur de forme ATX ; 30,5 cm x 21,0 cm
Utilisation de AWARD BIOS agréé
PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b
Prise en charge du centre de téléchargement
Prise en charge de Q-Flash
Prise en charge d'EasyTune
(Remarque 3)
Prise en charge d'Xpress Install
Prise en charge d'Xpress Recovery2
Prise en charge de BIOS double virtuel
(Remarque 4)
(Remarque 1) En raison de la limitation du système d'exploitation Windows XP à 32 bits, quand plus
de 4GB de mémoire physique est installé, le volume réel de la mémoire affiché est
inférieur à 4GB.
(Remarque 2) Pour activer la capacité de branchement à chaud pour les connecteurs SATA (SATAII0,
SATAII1, SATAII4, SATAII5) contrôlés par le ICH9 South Bridge, vous devez installer
Windows Vista (sur ICH9, le branchement à chaud n'est pris en charge que par
Windows Vista) et configurer les connecteurs SATA pour le mode AHCI. (Veuillez vous
reporter au Chapitre 2, "Configuration BIOS," "Périphériques intégrés", pour les détails
concernant l'activation de AHCI.)
(Remarque 3) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de
cartes mère.
(Remarque 4) En raison de la limitation du jeu de puces, le lecteur Intel ICH9R RAID ne prend pas en
charge le système d'exploitation Windows 2000.
Carte mère GA-P35-DS3R/DS3/S3
- 6 -
1-3 Installation de l'unité centrale et de son dispositif de
refroidissement
Lisez les lignes directrices qui suivent avant de commencer à installer l'unité centrale :
• Veuillez vous assurer que la carte mère prend en charge l'unité centrale.
(allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités
centrales les plus récentes)
• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant
avant d'installer l'unité centrale afin de prévenir tout endommagement du matériel.
• Localisez la broche un de l'unité centrale. L'unité centrale ne peut pas être insérée si elle
est orientée de manière incorrecte. (ou vous pouvez repérer les encoches sur les deux
côtés de l'unité centrale et les clés d'alignement sur le support de l'unité centrale.)
• Appliquez une couche fine égale de graisse thermique sur la surface de l'unité centrale.
• Ne pas mettre l'ordinateur sous tension si le dispositif de refroidissement de l'unité centrale
n'est pas installé, autrement il peut se produire une surchauffe et un endommagement de
l'unité centrale.
• Veuillez régler la fréquence hôte de l'unité centrale pour correspondre aux spécifications
de l'unité centrale. Il est déconseillé de régler la fréquence du bus système sur une valeur
supérieure aux spécifications matérielles, car cela ne correspond pas aux normes requises
pour les périphériques. Si vous souhaitez régler la fréquence sur une valeur supérieure
aux spécifications appropriées, veuillez ce faire en fonction des spécifications de votre
matériel, notamment celles de l'unité centrale, de la carte graphique, de la mémoire, du
disque dur, etc.
Exigences système de la technologie Hyper-Threading :
(allez sur le site Web de GIGABYTE pour plus d'informations sur la technologie HyperThreading)
• Une unité centrale Intel® qui prend en charge la technologie HT
• Un jeu de puces qui prend en charge la technologie HT
• Un système d'exploitation qui possède des optimisations pour la technologie HT
• Un BIOS qui prend en charge la technologie HT et qui la désactive
(référez-vous au chapitre 2, " Configuration BIOS ", " Fonctions BIOS avancées " pour des
instructions sur l'activation de la technologie HT.)
1-3-1 Installation de l'unité centrale
A. Localisez les clés d'alignement sur le socket d'unité centrale de la carte mère et les encoches sur
l'unité centrale.
Support de l'unité centrale LGA775
Français
Clé d'alignement
Encoche
Unité centrale LGA 775
- 7 -
Clé d'alignement
Broche un du support de l'unité
centrale.
Encoche
Marquage de la broche triangulaire un
sur l'unité centrale
Installation matérielle
B. Suivez les étapes ci-dessous pour installer correctement l'unité centrale dans le socket de l'unité
Français
centrale de la carte mère.
Avant d'installer l'unité centrale, assurez-vous de toujours éteindre l'ordinateur et de
débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement de l'unité centrale.
Levier du support de l'unité
centrale
Etape 1 :
Redressez complètement le levier du support
de l'unité centrale.
Etape 3 :
Soulevez la plaque de charge métallique sur
le support de l'unité centrale.
Etape 5 :
Une fois que l'unité centrale est correctement
insérée, veuillez replacer la plaque de
chargement et repousser le levier du support
de l'unité centrale à sa position d'origine.
Etape 2 :
Retirez le couvercle de protection du support.
Etape 4 :
Tenez l'unité centrale avec le pouce et l'index.
Alignez le marquage de la broche un (triangle)
de l'unité centrale sur le coin de la broche un
du support de l'unité centrale (ou vous pouvez
aligner les encoches de l'unité centrale sur les
clés d'alignement du support) et insérez
délicatement l'unité centrale en position.
Carte mère GA-P35-DS3R/DS3/S3
- 8 -
1-3-2 Installation du dispositif de refroidissement de l'unité centrale
Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l'unité
centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel
comme dispositif de refroidissement d'exemple)
Broche à
poussoir mâle
La broche à
poussoir
supérieure
Broche à
poussoir
femelle
Etape 1 :
Appliquez une couche fine homogène de
graisse thermique sur la surface de l'unité
centrale installée.
Sens du
symbole de
flèche sur la
broche mâle à
poussoir
Etape 2 :
Avant d'installer le dispositif de refroidissement, notez
le sens du symbole de la flèche sur la broche
à poussoir mâle.
(en faisant tourner la broche à poussoir dans le
sens de la flèche pour retirer le dispositif de
refroidissement, dans le sens contraire pour
l'installer.)
Français
®
Etape 3 :
Placez le dispositif de refroidissement au
sommet de l'unité centrale, en alignant les
quatre broches à poussoir à travers les orifices de broche sur la carte mère. Appuyez
vers le bas pour pousser les broches à
poussoir diagonalement.
Etape 5 :
Après l'installation, vérifiez le dos de la carte
mère. Si la broche à poussoir est insérée
comme dans l'illustration ci-dessus,
l'installation est terminée.
Soyez extrêmement prudent(e) lorsque vous retirez le dispositif de refroidissement de l'unité
centrale, car la graisse/bande thermique entre le dispositif de refroidissement de l'unité centrale
et l'unité centrale peut adhérer à cette dernière. Un mauvais retrait du dispositif de refroidissement
de l'unité centrale peut endommager cette dernière.
Etape 4 :
Vous devez entendre un “déclic” lorsque vous poussez chaque
broche à poussoir. Veuillez vous assurer que les broches à poussoir
mâle et femelle se rejoignent fermement. (référez-vous à
l'installation du dispositif de refroidissement de votre unité
centrale pour des instructions sur l'installation du dispositif de
refroidissement).
Etape 6 :
Pour finir, veuillez connecter le connecteur
d'alimentation du dispositif de refroidissement de
l'unité centrale à l'en-tête du ventilateur de l'unité
centrale (CPU_FAN) sur la carte mère.
- 9 -
Installation matérielle
1-4 Installation de la mémoire
Français
1-4-1 Configuration de mémoire à canal double
Les quatre supports de mémoire DDR2 sont divisés en deux canaux, chaque canal possédant deux
supports de mémoire comme suit :
Lisez les lignes directrices suivantes avant de commencer à installer la mémoire :
• Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé
d'utiliser une mémoire de mêmes capacité, marque, vitesse et puces.
(allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires
les plus récentes)
• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de
courant avant d'installer la mémoire, afin de prévenir tout endommagement du matériel.
• Les modules de mémoire possèdent une conception d'insertion à sécurité intégrée. Un
module de mémoire peut être installé dans un sens seulement. Si vous n'arrivez pas à
insérer le module, veuillez changer de sens.
Cette carte mère possède quatre sockets de mémoire DDR2 et prend en charge la
technologie à canal double. Après installation de la mémoire, le BIOS détectera
automatiquement les spécifications et la capacité de la mémoire. L'activation du
mode de mémoire à canal double doublera la largeur de bande de la mémoire.
Canal 0: DDRII1, DDRII2
Canal 1: DDRII3, DDRII4
Tableau des configurations de la mémoire à canal double
Deux modules
Quatre modules
(SS=face simple, DS=face double, "- -"=absence de mémoire)
DDRII1 DDRII2 DDRII3 DDRII4
DS/SS - - DS/SS - -
- - DS/SS - - DS/SS
DS/SS DS/SS DS/SS DS/SS
DDRII1
DDRII2
DDRII3
DDRII4
En raison de la limitation du jeu de puces, lisez les lignes directrices suivantes avant d'installer la mémoire
en mode canal double.
1. Le mode à canal double ne sera actif que si un module de mémoire DDR2 est installé.
2. Lors de l'activation du mode à canal double avec deux ou quatre modules de mémoire, il est
conseillé d'utiliser une mémoire de capacité, marque, vitesse et puces identiques et de
l'installer dans des supports DDR2 de même couleur pour des performances optimales.
Quand des modules de mémoire de capacité et puces différentes sont installées, un message apparaît, indiquant que la mémoire fonctionne en mode mémoire Flex en cours de
POST. La technologie de mémoire Intel® Flex offre des mises à niveau plus faciles en
permettant de charger différentes tailles de mémoire et de rester en mode/performance à
canal double.
Carte mère GA-P35-DS3R/DS3/S3
- 10 -
1-4-2 Installation d'une mémoire
Avant d'installer un module de mémoire, assurez-vous d'éteindre l'ordinateur et de
débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement du module de mémoire.
Les barrettes DIMM DDR2 ne sont pas compatibles avec les barrettes DIMM DDR.
Assurez-vous d'installer des barrettes DIMM DDR2 sur cette carte mère.
Encoche
Barrette DIMM DDR2
Un module de mémoire DDR2 possède une encoche pour être inséré dans un sens uniquement.
Suivez les étapes ci-dessous pour installer correctement vos modules de mémoire dans les supports
de la mémoire.
Etape 1 :
Notez l'orientation du module de la mémoire. Ecartez les agrafes
de butée des deux extrémités du support mémoire. Placez le
module de mémoire sur le support. Comme illustré dans la
figure de gauche, placez les doigts sur le bord supérieur de la
mémoire, poussez-la vers le bas et insérez-la verticalement
dans le support mémoire.
Français
Etape 2 :
Les agrafes situées aux deux extrémités du support
s'enclencheront en place quand le module de mémoire est
inséré en position.
- 11 -
Installation matérielle
1-5 Installation d'une carte d'extension
Français
Suivez les étapes ci-dessous pour installer correctement votre carte d'extension dans la fente d'extension.
1. Localisez une fente d'extension qui prend votre carte en charge. Retirez le couvercle métallique de
2. Alignez la carte sur la fente et appuyez sur la carte vers le bas jusqu'à ce qu'elle soit en place dans
3. Assurez-vous que les contacts métalliques sur la carte sont totalement insérés dans la fente.
4. Sécurisez le support métallique de la carte au panneau arrière du châssis avec une vis.
5. Après avoir installé toutes les cartes d'extension, replacez le(s) couvercle(s) du châssis.
6. Allumez votre ordinateur. Si nécessaire, allez dans la configuration BIOS pour effectuer des
7. Installez le pilote fourni avec la carte d'extension dans votre système d'exploitation.
Exemple : Installation et retrait d'une carte graphique PCI Express x16 :
Lisez les lignes directrices suivantes avant de commencer à installer une carte d'extension:
• Veuillez vous assurer que la carte mère prend en charge la carte d'extension. Lisez
attentivement le manuel fourni avec votre carte d'extension.
• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant
avant d'installer une carte d'extension, afin de prévenir tout endommagement du matériel.
Fente PCI Express x16
Fente PCI Express x1
Fente PCI
la fente du panneau arrière du châssis.
la fente.
changements de BIOS nécessaires pour votre ou vos cartes d'extension.
• Installation d'une carte graphique :
Insérez délicatement la carte graphique dans la
fente PCI Express x16. Vérifiez que la carte
graphique est bien verrouillée par le loquet à
l'extrémité de l'emplacement PCI Express x16.
• Retrait de la carte :
Appuyez sur la languette blanche à l'extrémité de la fente PCI Express x
16 pour libérer la carte, puis tirez la carte hors de la fente.
Carte mère GA-P35-DS3R/DS3/S3
- 12 -
1-6 Installation du support SATA
Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système
en étendant le(s) port(s) internes SATA au panneau arrière du châssis.
• Eteignez votre système et l'interrupteur d'alimentation sur l'alimentation électrique avant
d'installer ou de retirer le support SATA et le câble d'alimentation SATA, afin de prévenir tout
endommagement du matériel.
• Insérez le câble de signal SATA et le câble d'alimentation SATA fermement dans les
connecteurs correspondants lors de l'installation.
Support SATA
Câble de signal SATA
Le support SATA inclut un support SATA, un câble de
Connecteur
SATA externe
Connecteur
d'alimentation
Connecteur
SATA externe
signal SATA et un câble d'alimentation SATA.
Suivez les instructions ci-dessous pour installer le support SATA :
Etape 1 :
Localisez une fente
PCI disponible et
fixez le support
SATA au panneau
arrière du châssis
avec une vis.
Câble d'alimentation SATA
Etape 2 :
Connectez le câble
SATA depuis le
support au port
SATA sur votre
carte mère.
Français
Etape 3 :
Branchez le câble
d'alimentation
depuis le support à
l'alimentation
électrique.
Etape 5 :
Connectez les autres extrémités du câble de signal SATA et le câble
d'alimentation SATA à votre périphérique SATA. Pour un périphérique
SATA dans un logement externe, il vous suffit de connecter le câble de
signal SATA. Avant de connecter le câble de signal SATA, assurez-vous
d'éteindre l'alimentation du logement externe.
"*" Le support SATA est inclu avec le modèle GA-P35-DS3R/DS3 uniquement.
- 13 -
Etape 4 :
Branchez une
extrémité du câble
de signal SATA
dans le connecteur
SATA externe du
support. Connectez
ensuite le câble
d'alimentation SATA
au connecteur
d'alimentation sur le
support.
Installation matérielle
1-7 Connecteurs du panneau arrière
Français
connexion/vitesse
Ports de clavier PS/2 et de souris PS/2
Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour
connecter un clavier PS/2.
Connecteur coaxial de sortie S/PDIF
Ce connecteur fournit une sortie audio numérique à un système audio externe qui prend en charge
l'audio coaxial numérique. Avant d'utiliser cette fonction, assurez-vous que votre système audio
possède un connecteur d'entrée audio coaxial numérique.
Connecteur optique de sortie S/PDIF
Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge
l'audio optique numérique. Avant d'utiliser cette fonction, assurez-vous que votre système audio
possède un connecteur d'entrée audio optique numérique.
Port USB
Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques
USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.
Port LAN RJ-45
Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gb/s. Ce qui
suit décrit les états des DEL du port LAN.
DEL de
Port LAN
DEL d'activité
Etat Description
Orange Débit de 1 Gb/s
Vert Débit de 100 Mb/s
Eteint Débit de 10 Mb/s
DEL d'activité :DEL de connexion/vitesse:
Etat Description
Clignotant Transmission de données ou réception en cours
Eteint Aucune transmission de données ou réception
en cours
• Lorsque vous retirez le câble branché sur un connecteur du panneau arrière, retirez
d'abord le câble de votre périphérique, puis retirez-le de la carte mère.
• Quand vous retirez le câble, tirez-le tout droit hors du connecteur. Pour éviter un courtcircuit électrique à l'intérieur du connecteur du câble, ne le balancez pas d'un côté à
l'autre.
Carte mère GA-P35-DS3R/DS3/S3
- 14 -
Connecteur de sortie de haut-parleur central/caisson de basse (orange)
Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans
une configuration audio de canal 5.1/7.1.
Connecteur de sortie de haut-parleur arrière (noir)
Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio
de canal 4/5.1/7.1.
Connecteur de sortie de haut-parleur latéral (gris)
Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio
de canal 7.1.
Entrée de ligne (bleu)
La prise de l'entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée
de ligne comme un lecteur optique, un walkman, etc.
Connecteur de sortie de ligne (vert)
Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un
haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans
une configuration audio à un canal 4/5.1/7.
Connecteur d'entrée MIC (rose)
La prise de l'entrée MIC par défaut. Le microphone se connecte à ce connecteur.
En plus des paramètres par défaut des haut-parleurs, les ~ connecteurs audio seront
reconfigurés pour effectuer différentes fonctions via le logiciel audio. Seuls les microphones
doivent TOUJOURS être connectés au connecteur d'entrée MIC ( ) par défaut. Référezvous aux instructions sur le paramétrage d'une configuration audio à un canal 2/4/5.1/7
dans le chapitre 5, " Configuration audio à un canal 2/4/5.1/7. "
Français
- 15 -
Installation matérielle
1-8 Connecteurs internes
Français
10) GSATAII0/1
11) PWR_LED
1
14
4
12
17
16
1) ATX_12V
2) ATX (connecteur d'alimentation)
3) CPU_FAN
4) SYS_FAN1
5) SYS_FAN2
6) PWR_FAN
7) FDD
8) IDE1
9) SATAII0/1/2 /3 /4/5
3
18
201915
22 11
12) BATTERY
13) F_PANEL
14) F_AUDIO
15) CD_IN
16) SPDIF_I
17) SPDIF_O
18) F_USB1/F_USB2
19) COMA
20) LPT
21) CLR_CMOS
22) C I
2
7
5
6
21
9
10
8
13
Lisez les lignes directrices suivantes avant de connecter des périphériques externes :
• Assurez-vous d'abord que vous périphériques sont conformes aux connecteurs sur
lesquels vous souhaitez les connecter.
• Avant d'installer les périphériques, assurez-vous de les éteindre tous ainsi que votre
ordinateur. Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter
d'endommager les périphériques.
• Après avoir installé le périphérique et avoir allumé l'ordinateur, assurez-vous que le
câble du périphérique a été correctement branché au connecteur sur la carte mère.
Uniquement pour GA-P35-DS3R.
Carte mère GA-P35-DS3R/DS3/S3
- 16 -
1/2) ATX_12V/ATX (connecteur d'alimentation 2 x 2 12V et connecteur d'alimentation
principale 2 x 12)
Avec l'utilisation du connecteur d'alimentation, l'alimentation électrique peut fournir un courant
suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur
d'alimentation, veuillez d'abord vous assurer que l'alimentation électrique est coupée et que tous
les périphériques sont correctement installés. Le connecteur d'alimentation possède une conception à sécurité intégrée. Branchez le câble d'alimentation électrique au connecteur d'alimentation
dans le bon sens. Le connecteur d'alimentation de 12V fournit du courant à l'unité centrale
principalement. Si le connecteur d'alimentation de 12V n'est pas branché, le système ne démarrera
pas.
• Il est conseillé d'utiliser une alimentation électrique capable de soutenir une haute
consommation d'énergie (400 W ou plus) pour satisfaire aux conditions d'extension. Si
vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le
résultat peut aboutir à un système instable ou incapable de démarrer.
• Le connecteur principal d’alimentation est compatible avec les alimentations électriques
dotées de connecteurs d’alimentation 2x10 Quand vous utilisez une alimentation électrique
2x12, retirez le couvercle de protection du connecteur d'alimentation principale sur la
carte mère N’insérez pas les câbles d’alimentation électrique dans les broches sous le
couvercle de protection si vous utilisez une alimentation électrique 2x10.
ATX_12V :
3
1
ATX_12V
4
2
Broche N° Définition
1
MASSE
2
MASSE
3 +12V
4 +12V
Français
ATX :
12
ATX
24
131
Broche N° Définition
13.3V
23.3V
3 MASSE
4 +5V
5 MASSE
6 +5V
7 MASSE
8 Bonne tension
9 5 V SB (veille +5 V)
10 +12V
11 +12V(seulement pour
ATX à 2 x 12 broches)
12
3,3 V(seulement pour
2 x 12 broches)
ATX à
- 17 -
Broche N° Définition
13 3.3V
14 -12V
15 MASSE
16 PS_ON (marche/arrêt
doux)
17 MASSE
18 MASSE
19 MASSE
20 -5V
21 +5V
22 +5V
23 +5 V (seulement pour
ATX à 2 x 12 broches)
24 MASSE (seulement pour
ATXà 2 x 12 broches)
Installation matérielle
3/4/5/6) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (en-têtes de ventilateurs)
Français
La carte mère possède un en-tête de ventilateur d'unité centrale à 4 broches (CPU_FAN), un entête de ventilateur système à 3 broches (SYS_FAN1), un en-tête de ventilateur système à 4
broches (SYS_FAN2) et un en-tête de ventilateur d'alimentation à 3 broches (PWR_FAN). Chaque
en-tête de ventilateur fournit une tension d'alimentation de +12V et possède une conception d'insertion
à sécurité intégrée. Lorsque vous connectez un câble de ventilateur, veillez à le connecter dans
le bon sens. La plupart des ventilateurs sont conçus avec des câbles de connecteurs d'alimentation
à codes de couleurs. Un câble de connecteur d'alimentation rouge indique une connexion positive
et requière une tension d'alimentation de +12V. Le câble du connecteur noir est le câble de mise à
la terre. La carte mère prend en charge la commande de vitesse du ventilateur de l'unité centrale,
ce qui nécessite d'utiliser un ventilateur d'unité centrale avec une conception à commande de
vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d'installer un
ventilateur système à l'intérieur du châssis.
1
CPU_FAN
SYS_FAN1 / PWR_FAN
SYS_FAN2
1
1
CPU_FAN / SYS_FAN2:
Broche N° Définition
1 MASSE
2 +12V / commande de
vitesse
3 Capteur
4 Commande de vitesse
SYS_FAN1 / PWR_FAN :
Broche N° Définition
1
MASSE
2 +12V
3
Capteur
• Veillez à connecter les câbles de ventilateur aux en-têtes de ventilateurs pour éviter à
votre unité centrale et au système de surchauffer. Une surchauffe risque d'endommager
l'unité centrale ou le système peut tomber en panne.
• Ces en-têtes de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne
placez pas de couvercle de cavalier sur les en-têtes.
7) FDD (connecteur du lecteur de disquettes)
Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris
en charge sont les suivants : 360 KB, 720 KB, 1,2 MB, 1,44 MBet 2,88 MB. Avant de connecter
un lecteur de disquettes, localisez la rainure de sécurité sur le connecteur.
33
1
Carte mère GA-P35-DS3R/DS3/S3
34
2
- 18 -
8) IDE1 (connecteur IDE)
Le connecteur IDE prend en charge jusqu'à deux périphériques IDE, comme des disques durs et
des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le
connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les
cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou
esclave). (pour des informations sur la configuration des paramètres maître/esclave pour les
périphériques IDE, lisez les instructions des fabricants des périphériques.)
139
240
9) SATAII0 / 1 / 2 / 3 / 4 / 5 (connecteurs SATA 3Gb/s, contrôlés par ICH9R, orange)
Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme
SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur
ICH9R prend en charge RAID 0, RAID 1, RAID 5 et RAID 10. Référez-vous au chapitre 5, "
Configuration de disque(s) dur(s) SATA " pour des instructions sur la configuration d'une matrice de
disques RAID.
Français
7
1
SATAII0
SATAII1
7
1
7
1
SATAII4
SATAII5
7
1
Broche N° Définition
1 MASSE
2 TXP
3 TXN
4 MASSE
5 RXN
6 RXP
7 MASSE
SATAII2
SATAII3
7
1
7
1
• Une configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous
prévoyez d'utiliser plus de deux disques durs, le nombre total de disques durs doit être
un chiffre paire.
• Une configuration RAID 5 nécessite au moins trois disques durs. (il n'est pas nécessaire
que le nombre total de disques durs soit un chiffre pair.)
• Une configuration RAID 10 nécessite au moins quatre disques durs et le nombre total de
disques durs doit être un chiffre pair.
Uniquement pour GA-P35-DS3R.
- 19 -
Installation matérielle
9) SATAII0/1/4/5 (Connecteurs SATA 3Gb/s, contrôlés par ICH9, orange)
Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme
SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA.
Français
10) GSATAII0/1 (connecteurs SATA 3Gb/s, contrôlés par GIGABYTE SATA2, pourpre)
7
1
SATAII0
SATAII1
7
1
7
1
SATAII4
SATAII5
7
1
Broche N° Définition
1
MASSE
2 TXP
3 TXN
4
MASSE
5 RXN
6 RXP
7
MASSE
Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme
SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur
GIGABYTE SATA2 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, " Configuration
de disque(s) dur(s) SATA " pour des instructions sur la configuration d'une matrice de disques
RAID.
7
1
GSATAII0
GSATAII1
7
1
Broche N° Définition
1 MASSE
2 TXP
3 TXN
4 MASSE
5 RXN
6 RXP
7 MASSE
Une configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous
prévoyez d'utiliser plus de deux disques durs, le nombre total de disques durs doit être un
chiffre paire.
Uniquement pour GA-P35-DS3.
Uniquement pour GA-P35-S3.
Carte mère GA-P35-DS3R/DS3/S3
- 20 -
11) PWR_LED (en-tête de la DEL d'alimentation système)
Cet en-tête peut servir à connecter une DEL d'alimentation système sur le châssis pour indiquer
l'état d'alimentation du système. La DEL est allumée quand le système est en cours de
fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1. La DEL
est éteinte quand le système est en état de sommeil S3/S4 ou hors tension (S5).
Broche N° Définition
1 MPD+
1
2 MPD-
3 MPD-
Etat du système DEL
S0 Allumée
S1 Clignote
S3/S4/S5 Eteinte
12) BATTERY (BATTERIE)
La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les
informations de date et d'heure) dans le CMOS quand l'ordinateur est éteint. Remplacez la batterie
quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être
fidèles ou avoir été perdues.
Français
Vous pouvez effacer les valeurs CMOS en retirant la batterie:
1. Eteignez l'ordinateur et débranchez le câble d'alimentation.
2. Sortez délicatement la batterie du support de batterie et mettez-la de
côté pendant une minute. (sinon vous pouvez utiliser un objet métallique
comme un tournevis pour toucher les bornes positive et négative dans
le support de la batterie et les court-circuiter pendant cinq secondes)
3. Replacez la batterie.
4. Branchez la fiche d'alimentation et redémarrez l'ordinateur.
• Eteignez toujours votre ordinateur et débranchez le câble d'alimentation avant de remplacer
la batterie.
• Remplacez la batterie par une batterie équivalente. Danger d'explosion si la batterie
n'est pas correctement remplacée.
• Contactez le lieu d'achat ou le revendeur local si vous ne pouvez pas remplacer la
batterie par vous-même ou si vous n'êtes pas certain(e) du modèle de batterie.
• Quand vous installez la batterie, notez l'orientation du côté positif (+) et du côté négatif
(-) de la batterie (le côté positif devrait être tourné vers le haut).
• Les batteries usagées doivent être manipulées en fonction des réglementations locales.
- 21 -
Installation matérielle
13) F_PANEL (en-tête du panneau avant)
Français
Connectez le commutateur d'alimentation, le commutateur de réinitialisation, les haut-parleurs et le
témoin d'état système sur le panneau avant du châssis à cet en-tête en fonction des allocations
de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher
les câbles.
DEL de message/
Alimentation/Sommeil
2
1
Commutateur
d'alimentation
PW+
MSG+
MSG-
HD-
HD+
RES-
PW-
RES+
NC
Connecteur de
haut-parleur
SPEAK+
SPEAK-
20
19
DEL de disque
dur IDE actif
interrupteur de
réinitialisation
• MSG (DEL de message /Alimentation/Sommeil - jaune) :
Etat système DEL
S0 Allumée
S1 Clignote
S3/S4/S5 Eteinte
Connecte l'indicateur de l'état de l'alimentation sur le panneau avant du
châssis. La DEL est allumée quand le système est en cours de
fonctionnement. La DEL continue de clignoter quand le système est en état
de sommeil S1. La DEL est éteinte quand le système est en état de
sommeil S3/S4 ou hors tension (S5).
• PW (interrupteur d'alimentation, rouge) :
Connecte le commutateur d'alimentation sur le panneau avant du châssis. Vous pouvez
configurer la façon d'éteindre votre système à l'aide du commutateur d'alimentation (référezvous au chapitre 2, " Configuration BIOS ", " Configuration de la gestion de l'alimentation " pour
plus d'informations).
• SPEAK (haut-parleur, orange) :
Connecte le haut-parleur sur le panneau avant du châssis. Le système fait un rapport sur l'état
de démarrage du système en émettant un code bip. Un simple bip court sera émis si aucun
problème n'est détecté au démarrage du système. Si un problème est détecté, le BIOS peut
émettre des bips de formes différentes pour indiquer le problème. Référez-vous au chapitre 5
" Dépannage " pour des informations sur les codes de bips.
• HD (DEL d'activité du disque dur IDE, bleu)
Connecte la DEL d'activité du disque dur sur le panneau avant du châssis. La DEL est allumée
quand le disque dur est en train de lire ou d'écrire des données.
• RES (interrupteur de réinitialisation, vert) :
Connecte le commutateur de réinitialisation sur le panneau avant du châssis. Appuyez sur le
commutateur de réinitialisation pour redémarrer l'ordinateur si ce dernier gèle et n'effectue pas
un redémarrage normal.
• NC (pourpre) :
Absence de connexion
La conception du panneau avant peut différer en fonction du châssis. Un module de
panneau avant se compose principalement d'un commutateur d'alimentation, d'un
commutateur de réinitialisation, d'une DEL d'alimentation, d'une DEL d'activité du disque
dur, de haut-parleur, etc. Quand vous connectez le module du panneau avant de votre
châssis à cet en-tête, veillez à ce que les allocations des câbles et des broches correspondent bien.
Carte mère GA-P35-DS3R/DS3/S3
- 22 -
14) F_AUDIO (en-tête audio du panneau avant)
L'en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC'97.
Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurezvous que les allocations des câbles du connecteur de module correspondent aux allocations des
broches sur l'en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et
l'en-tête de la carte mère empêchera le périphérique de fonctionner, voire l'endommagera.
Pour le son HD du panneau
avant :
21
Broche N° Définition
9
1 MIC2_L
10
2 MASSE
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 FSENSE1
7 FAUDIO_JD
8 Absence de
9 LINE2_L
10 FSENSE2
broche
• Par défaut, l'en-tête audio du panneau avant prend en charge le son HD. Si votre châssis
possède un module son AC'97 de panneau avant, référez-vous aux instructions sur la
façon d'activer la fonctionnalité AC'97 via le logiciel audio dans le chapitre 5, " Configuration audio à un canal 2/4/5.1/7."
• Quand vous utilisez un module son AC'97 du panneau avant, vous pouvez utiliser les
connecteurs du panneau avant ou arrière, mais pas les deux à la fois.
• Certains châssis prévoient un module audio de panneau avant qui possède des
connecteurs séparés sur chaque câble au lieu d'une seule prise. Pour des informations
sur la connexion d'un module audio du panneau avant qui possède différentes allocations
de câbles, veuillez contacter le fabricant du châssis.
Pour le son AC'97 du panneau
avant :
Broche N° Définition
1 MIC
2 MASSE
3 Alimentation MIC
4NC
5 Sortie de ligne (D)
6NC
7NC
8 Absence de
broche
9 Sortie de ligne (G)
10 NC
Français
15) CD_IN (connecteur d'entrée CD)
Vous pouvez connecter le câble audio fourni avec votre lecteur optique à l'en-tête.
Broche N° Définition
1
- 23 -
1 CD-L
2 MASSE
3 MASSE
4 CD-R
Installation matérielle
16) SPDIF_I (en-tête d'entrée S/PDIF)
Français
Cet en-tête prend en charge l'entrée numérique S/PDIF et peut se connecter à un périphérique
audio qui prend en charge une sortie audio numérique via un câble d'entrée S/PDIF en option.
Pour acheter le câble d'entrée S/PDIF en option, veuillez contacter votre revendeur local.
1
Broche N° Définition
1 Alimentation
2 SPDIFI
3 MASSE
17) SPDIF_O (Connecteur Sortie S/PDIF)
Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio
numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte
mère vers certaines cartes d'extension comme les cartes graphiques et les cartes audio. Par
exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio
numérique S/PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si
vous connectez un écran HDMI capable d'afficher sur la carte graphique et d'avoir en même temps
la sortie audio de l'écran HDMI. Pour de plus amples informations concernant la connexion du
câble audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d'extension.
Carte mère GA-P35-DS3R/DS3/S3
- 24 -
1
Broche N° Définition
1 SPDIFO
2 MASSE
18) F_USB1/F_USB2 (en-têtes USB)
Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir
deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter
le revendeur local.
Broche N° Définition
9
1
210
1 Alimentation (5V )
2 Alimentation (5 V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 MASSE
8 MASSE
9 Absence de broche
10 NC
• Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans l'en-tête USB.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher
le cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du
support USB.
19) COMA (Connecteur de port série)
Le connecteur COMA permet d'avoir un port série par le biais d'un câble de port COM optionnel.
Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant.
Français
9
10
- 25 -
1
2
Broche N° Définition
1 NDCD A-
2 NSIN A
3 NSOUT A
4 NDTR A-
5
MASSE
6 NDSR A-
7 NRTS A-
8 NCTS A-
9 NRI A-
10
Absence de broche
Installation matérielle
20) LPT (Connecteur de port parallèle)
Français
Le connecteur LPT permet d'avoir un port parallèle par le biais d'un câble de port LPT optionnel.
Pour acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant.
25
1
26
Broche N° Définition
1 STB-
2 AFD-
3 PD0
4 ERR-
5 PD1
6 INIT-
7 PD2
8 SLIN-
9 PD3
10 MASSE
11 PD4
12 MASSE
13 PD5
2
Broche N° Définition
14 MASSE
15 PD6
16 MASSE
17 PD7
18 MASSE
19 ACK-
20 MASSE
21 BUSY
22 MASSE
23 P E
24 Absence de
broche
25 SLCT
26 MASSE
21) CLR_CMOS (effacer le cavalier du CMOS)
Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configurations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer
les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter
temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher
les deux broches pendant quelques secondes.
Ouvrir : Normal
Court : Libérer la mémoire CMOS
• Toujours éteindre votre ordinateur et débrancher le cordon d'alimentation de la prise de
courant avant d'effacer les valeurs du CMOS.
• Après avoir effacé les valeurs du CMOS et avant d'allumer votre ordinateur, veillez à
retirer le couvercle de cavalier du cavalier. Dans le cas contraire, cela peut endommager
la carte mère.
• Après le redémarrage du système, allez dans la configuration BIOS pour charger les
paramètres usine par défaut (sélectionnez Load Optimized Defaults) ou configurez
manuellement les paramètres BIOS (référez-vous au chapitre 2, " Configurations BIOS ").
Carte mère GA-P35-DS3R/DS3/S3
- 26 -

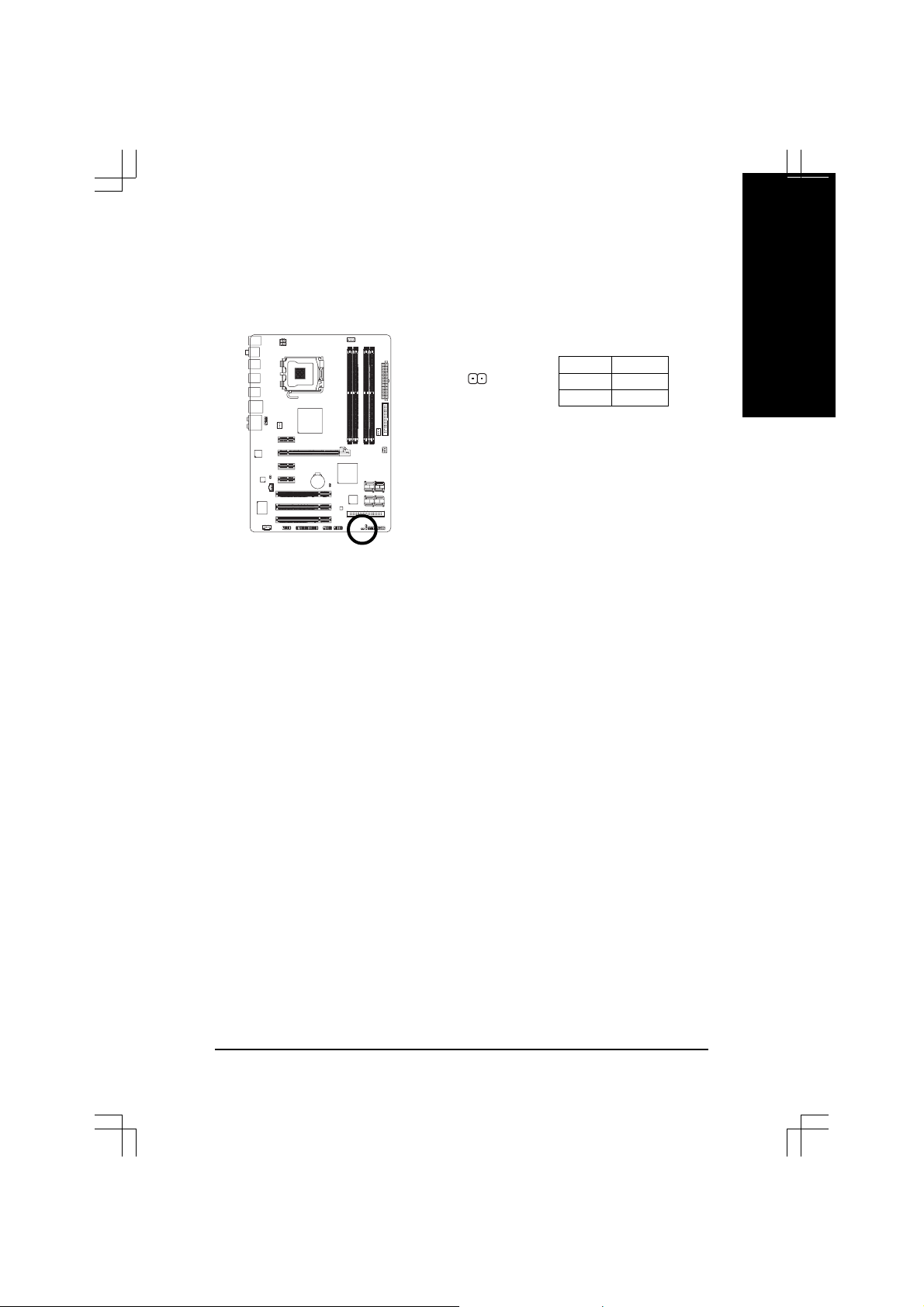

22) CI (en-tête d'intrusion du châssis)
Cette carte mère est dotée d'une fonction de détection de châssis qui détecte si le couvercle du
châssis a été retiré. Cette fonction nécessite un châssis avec une conception à détection
d'intrusion de châssis.
Français
1
Broche N° Définition
1 Signal
2 MASSE
- 27 -
Installation matérielle
Français
Carte mère GA-P35-DS3R/DS3/S3
- 28 -
Loading...
