GIGABYTE GA-P35-DS4 User Manual [fr]

GA-P35-DS4

Carte mère à socket LGA775 pour les familles de processeurs
Intel® CoreTM / Intel® Pentium® / Intel® Celeron

®

Manuel de l'utilisateur

Rév. 2002

Table des matières

Chapitre 1 Installation matérielle ..................................................................................... 3

1-1 Précautions d'installation ................................................................................... 3

1-2 Spécifications du produit ................................................................................... 4

1-3 Installation de l'unité centrale et de son dispositif de refroidissement .................. 7

1-3-1 Installation de l'unité centrale ................................................................................ 7

1-3-2 Installation du dispositif de refroidissement de l'unité centrale ........................ 9

1-4 Installation de la mémoire ............................................................................... 10

1-4-1 Configuration de mémoire à canal double ........................................................ 10

1-4-2 Installation d'une mémoire ...................................................................................11

1-5 Installation d'une carte d'extension .................................................................. 12

1-6 Installation du support SATA ........................................................................... 14

1-7 Connecteurs du panneau arrière ..................................................................... 15

1-8 Connecteurs internes ...................................................................................... 17

"*" Pour plus informations concernant l'utilisation de ce produit, veuillez vous référer à la version

anglaise du Manuel d'utilisateur.

- 2 -

Chapitre 1 Installation matérielle

1-1 Précautions d'installation

La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s'abîmer
suite à une décharge électrostatique (ESD). Avant l'installation, lisez attentivement le manuel d'utilisation
et suivez les procédures suivantes :

• Avant l'installation, ne pas retirer ou casser l'étiquette du numéro de série de la carte mère ou
l'étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont
nécessaires pour la validité de la garantie.

• Toujours éteindre l'alimentation secteur en débranchant le cordon d'alimentation de la prise
murale avant d'installer ou d'enlever la carte mère ou autres composants matériels.

• Quand vous branchez les composants matériels sur les connecteurs internes de la carte
mère, assurez-vous qu'ils sont branchés correctement et fermement.

• Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs métalliques.

• Il est préférable de porter une manchette à décharge électrostatique lorsque vous manipulez

des composants électroniques comme une carte mère, une unité centrale ou une mémoire. Si
vous n'avez pas de manchette à décharge électrostatique, gardez les mains sèches et
touchez d'abord un objet métallique pour éliminer l'électricité statique.

• Avant d'installer la carte mère, veuillez l'avoir au sommet d'un disque antistatique ou dans un
conteneur de protection électrostatique.

• Avant de débrancher le câble d'alimentation électrique de la carte mère, assurez-vous que
l'alimentation électrique a été coupée.

• Avant la mise sous tension, assurez-vous que la tension d'alimentation a été définie en
fonction des normes locales relatives à la tension électrique.

• Avant d'utiliser le produit, veuillez vérifier que tous les câbles et les connecteurs d'alimentation
de vos composants matériels sont connectés.

• Pour éviter d'endommager la carte mère, veuillez ne pas laisser de vis entrer en contact avec
les circuits de la carte mère ou ses composants.

• Assurez-vous qu'il n'y a pas de vis ou de composants métalliques restant placés sur la carte
mère ou dans le boîtier de l'ordinateur.

• Veuillez ne pas placer le système de l'ordinateur sur une surface inégale.

• Veuillez ne pas placer le système de l'ordinateur dans un environnement à température

élevée.

• Si vous allumez l'ordinateur au cours de la procédure d'installation, les composants du
système peuvent être endommagés et l'utilisateur peut se blesser.

• Si vous n'êtes pas sûr(e) des étapes d'installation ou si vous rencontrez des problèmes quant
à l'utilisation du produit, veuillez consulter un informaticien agréé.

Français

Installation matérielle- 3 -

1-2 Spécifications du produit

Unité centrale  Prise en charge pour un processeur Intel® Core

Français

us latéral avant  1333/1066/800 MHz FSB
Jeu de puces  Pont nord : Jeu de puces Intel® P35

Mémoire  4 x Support DDR2 DIMM 1,8 V prenant jusqu'à 8 GB de mémoire système en

Audio  Codec Realtek ALC889A

LAN  Puce Realtek 8111B (10/100/1000 Mbit)
Fentes d'extension  2 x fentes PCI Express x16

Interface de  Pont sud :
stockage - 6 x connecteurs SATA 3Gb/s (SATAII0, SATAII1, SATAII2, SATAII3,

IEEE 1394  Puce T.I. TSB43AB23

TM

2 Extreme/
Intel® CoreTM 2 Quad/Intel® CoreTM 2 Duo/
Intel® Pentium® Extreme Edition/Intel® Pentium® D/
Intel® Pentium® 4 Extreme Edition/Intel® Pentium® 4/
Intel® Celeron® dans le pack LGA 775
(allez sur le site de GIGABYTE pour voir la liste des dernières prises en
charge de UCsupport list.)

 Prise en charge pour la technologie Intel® Hyper-Threading
 Mémoire cache L2 en fonction de l’UC

 Pont sud : Intel® ICH9R

(Remarque 1)

charge

 Architecture de mémoire à canaux doubles
 Prise en charge des modules de mémoire DDR2 1066/800/667 MHz

(allez sur le site de GIGABYTE pour voir la liste des dernières prises en
charge de mémoires).

 Son haute définition
 Canal 2/4/5.1/7.1
 Prise en charge DTS (dts NEO:PC)
 Prise en charge S/PDIF Entrée/Sortie
 Prise en charge pour CD In

(La fente PCIE_16_1 prend en charge x16 ; la PCIE_16_2 prend en charge
x4.)

 3 x fentes PCI Express x1 (partage avec la fente PCIE_16_2)

(Remarque 2)

 2 x fentes PCI

SATAII4, SATAII5) prenant en charge jusqu'à 6 périphériques SATA
3Gb/s

- Prise en charge de SATA RAID 0, RAID 1, RAID 5 et RAID 10

 Puce GIGABYTE SATA2 :

- 1 x connecteur IDE prenant en charge ATA-133/100/66/33 et jusqu'à 2

périphériques IDE

- 2 x connecteurs SATA 3Gb/s (GSATAII0, GSATAII1) prenant en charge

jusqu'à 2 périphériques SATA 3Gb/s

- Prise en charge pour SATA RAID 0, RAID 1 et JBOD

 iTE IT8718 chip:

- 1 x connecteur de lecteur de disquettes prenant en charge jusqu'à 1

lecteur de disquettes

 Jusqu'à 3 ports IEEE 1394a (2 sur le panneau arrière, 1 via le support IEEE

1394 connecté aux en-têtes internes IEEE 1394)

Carte mère GA-P35-DS4 - 4 -

USB  Intégré dans le pont sud

 Jusqu'à 12 ports USB 2.0/1.1 (8 sur le panneau arrière, 4 via les supports USB

Connectés aux en-têtes USB internes)
Connecteurs  1 x connecteur ATX d'alimentation principale à 24 broches
internes  1 x connecteur d'alimentation ATX à 8 broches 12V

 1 x connecteur d'alimentation à 4 broches PCIe 12V
 1 x connecteur de lecteur de disquettes
 1 x connecteur IDE
 8 x connecteurs SATA 3Gb/s
 1 x en-tête de ventilateur de l’UC
 2 x en-têtes de ventilateur du système
 1 x en-tête de ventilateur débrayable
 1 x en-tête de ventilateur du pont nord
 1 x en-tête du panneau avant
 1 x en-tête audio du panneau avant
 1 x connecteur CD In
 1 x en-tête d'entrée S/PDIF
 1 x connecteur de sortie S/PDIF
 2 x en-têtes USB 2.0/1.1
 1 x en-têtes IEEE 1394a
 1 x connecteur de port parallèle
 1 x connecteur de port série
 1 x en-tête de la DEL d'alimentation
 1 x en-tête d'intrusion du châssis

Connecteurs du  1 x port clavier PS/2
panneau arrière  1 x port souris PS/2

 1 x connecteur de sortie coaxial S/PDIF
 1 x connecteur de sortie optique S/PDIF
 8 x ports USB 2.0/1.1
 2 x port IEEE 1394a
 1 x port RJ-45
 6 x connecteurs audio (Centre/Sortie haut-parleur caisson de basse/sortie haut-

parleur arrière/sortie haut-parleur latéral/Entrée de ligne/Sortie de ligne/Micro-

phone)
Contrôleur E/S  Puce iTE IT8718
Moniteur matériel  Détection de la tension du système

 Détection de température de l'unité centrale/du système
 Détection de la vitesse du ventilateur embrayable de l'unité centrale/du système
 Avertissement de surchauffe de l'unité centrale
 Avertissement de défaillance du ventilateur embrayable de l'unité centrale/du

système

 Commande de vitesse du ventilateur de l'unité centrale

Français

Installation matérielle- 5 -

BIOS  2 x 8 Mbit flash

Français

Fonctions uniques  Prise en charge de @BIOS

Logiciel intégré  Norton Internet Security (version équipementier)
Surcadençage  Les réglages de la tension dans la configuration du BIOS vous permettent :

Système  Prise en charge de Microsoft® Windows® Vista/XP/2000
d'exploitation
Facteur de forme  Facteur de forme ATX ; 30,5 cm x 24,4 cm

 Utilisation de AWARD BIOS agréé

 Prise en charge de BIOSTM double

 PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

 Prise en charge du centre de téléchargement

 Prise en charge de Q-Flash

 Prise en charge d'EasyTune

(Remarque 3)

 Prise en charge d'Xpress Install

 Prise en charge d'Xpress Recovery2

 Prise en charge de BIOS double virtuel

(CPU/DDR2/PCIe/FSB/(G)MCH)

- d'augmenter la tension de l'unité centrale

(Remarque 4)

- d'augmenter la tension DDR2 de 0,05 V à 1,55 V par incréments de
0,05 V

- d'augmenter la tension de PCIe de 0,05 V à 0,35 V par incréments de
0,05 V

- d'augmenter la tension FSB de 0,05 V à 0,35 V par incréments de
0,05 V

- d'augmenter la tension (G) MCH de 0,025 V à 0,375 V par incréments
de 0,025 V

 Les réglages de fréquence dans la configuration BIOS (CPU/DDR2/PCIe)

vous permettent :

- de régler la fréquence hôte de l'unité centrale de 100 MHz à 700 MHz
par incréments de 1 MHz

- de régler la fréquence DDR2

- de régler la fréquence PCI Express x16 de 90 MHz à 150 MHz par
incréments de 1 MHz

(Remarque 5)

Remarque 1) En raison de la limitation du système d'exploitation Windows XP à 32 bits, quand plus

de 4GB de mémoire physique est installé, le volume réel de la mémoire affiché est
inférieur à 4GB.

(Remarque 2) Quand la deuxième fente PCI Express x16 (PCIE_16_2) est utilisée, les trois fentes PCI

Express x1 sont indisponibles.

(Remarque 3) Les fonctions disponibles dans EasyTune peuvent varier en fonction des modèles de

cartes mère.
(Remarque 4) La plage ajustable de tension de l'unité centrale dépend des unités centrales utilisées.
(Remarque 5) En raison de la limitation du jeu de puces, le lecteur Intel ICH9R RAID ne prend pas en

charge le système d'exploitation Windows 2000.

Carte mère GA-P35-DS4 - 6 -

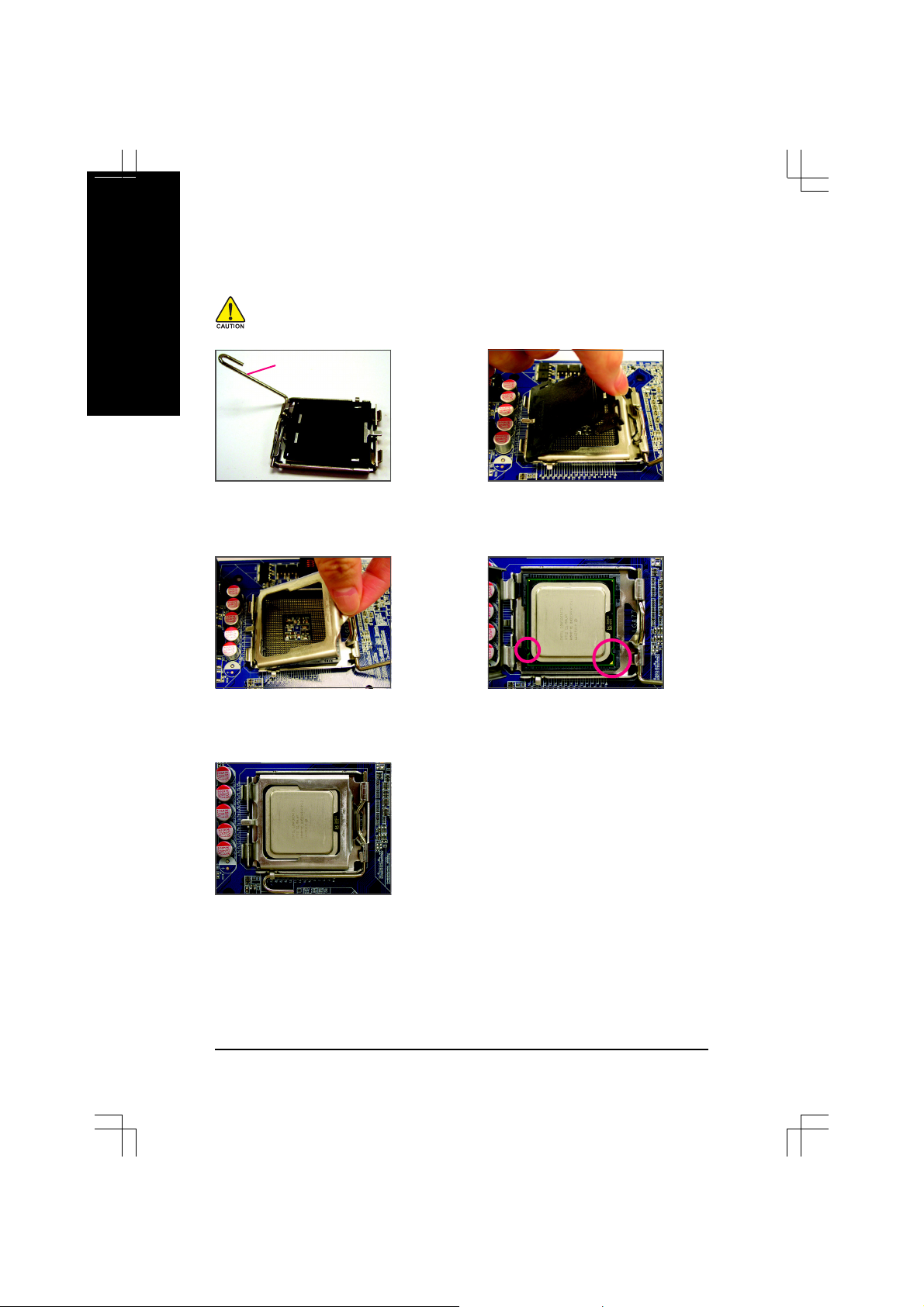

1-3 Installation de l'unité centrale et de son dispositif de

refroidissement

Lisez les lignes directrices qui suivent avant de commencer à installer l'unité centrale :

• Veuillez vous assurer que la carte mère prend en charge l'unité centrale.
(allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des unités
centrales les plus récentes)

• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant
avant d'installer l'unité centrale afin de prévenir tout endommagement du matériel.

• Localisez la broche un de l'unité centrale. L'unité centrale ne peut pas être insérée si elle
est orientée de manière incorrecte. (ou vous pouvez repérer les encoches sur les deux
côtés de l'unité centrale et les clés d'alignement sur le support de l'unité centrale.)

• Appliquez une couche fine égale de graisse thermique sur la surface de l'unité centrale.

• Ne pas mettre l'ordinateur sous tension si le dispositif de refroidissement de l'unité centrale

n'est pas installé, autrement il peut se produire une surchauffe et un endommagement de
l'unité centrale.

• Veuillez régler la fréquence hôte de l'unité centrale pour correspondre aux spécifications de
l'unité centrale. Il est déconseillé de régler la fréquence du bus système sur une valeur
supérieure aux spécifications matérielles, car cela ne correspond pas aux normes requises
pour les périphériques. Si vous souhaitez régler la fréquence sur une valeur supérieure
aux spécifications appropriées, veuillez ce faire en fonction des spécifications de votre
matériel, notamment celles de l'unité centrale, de la carte graphique, de la mémoire, du
disque dur, etc.

Exigences système de la technologie Hyper-Threading :

(allez sur le site Web de GIGABYTE pour plus d'informations sur la technologie Hyper­Threading)

• Une unité centrale Intel® qui prend en charge la technologie HT

• Un jeu de puces qui prend en charge la technologie HT

• Un système d'exploitation qui possède des optimisations pour la technologie HT

• Un BIOS qui prend en charge la technologie HT et qui la désactive

(référez-vous au chapitre 2, " Configuration BIOS ", " Fonctions BIOS avancées " pour des
instructions sur l'activation de la technologie HT.)

1-3-1 Installation de l'unité centrale

A. Localisez les clés d'alignement sur le socket d'unité centrale de la carte mère et les encoches sur

l'unité centrale.

Support de l'unité centrale LGA775

Français

d'alignement

Clé

LGA 775 CPU

Clé
d'alignement

Broche un du support de l'unité centrale.

EncocheEncoche

Marquage de la broche triangulaire un
sur l'unité centrale

Installation matérielle- 7 -

B. Suivez les étapes ci-dessous pour installer correctement l'unité centrale dans le socket de l'unité

Français

centrale de la carte mère.

Avant d'installer l'unité centrale, assurez-vous de toujours éteindre l'ordinateur et de
débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement de l'unité centrale.

Levier du support de l'unité

centrale

Etape 1 :
Redressez complètement le levier du support
de l'unité centrale.

Etape 3 :
Soulevez la plaque de charge métallique sur
le support de l'unité centrale.

Etape 5 :
Une fois que l'unité centrale est correctement
insérée, veuillez replacer la plaque de
chargement et repousser le levier du support
de l'unité centrale à sa position d'origine.

Etape 2 :
Retirez le couvercle de protection du support.

Etape 4 :
Tenez l'unité centrale avec le pouce et l'index.
Alignez le marquage de la broche un (triangle)
de l'unité centrale sur le coin de la broche un
du support de l'unité centrale (ou vous pouvez
aligner les encoches de l'unité centrale sur les
clés d'alignement du support) et insérez
délicatement l'unité centrale en position.

Carte mère GA-P35-DS4 - 8 -

1-3-2 Installation du dispositif de refroidissement de l'unité centrale

Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l'unité
centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel
comme dispositif de refroidissement d'exemple)

Broche à
poussoir
mâle

La broche
à poussoir
supérieure

Broche à
poussoir
femelle

Etape 1 :
Appliquez une couche fine homogène de
graisse thermique sur la surface de l'unité
centrale installée.

Sens du
symbole de
flèche sur la
broche mâle à
poussoir

Etape 2 :
Avant d'installer le dispositif de refroidissement,
notez le sens du symbole de la flèche sur
la broche à poussoir mâle.
(en faisant tourner la broche à poussoir dans
le sens de la flèche pour retirer le dispositif de
refroidissement, dans le sens contraire pour
l'installer.)

Français

®

Etape 3 :
Placez le dispositif de refroidissement au
sommet de l'unité centrale, en alignant les
quatre broches à poussoir à travers les ori­fices de broche sur la carte mère. Appuyez
vers le bas pour pousser les broches à
poussoir diagonalement.

Etape 5 :
Après l'installation, vérifiez le dos de la carte
mère. Si la broche à poussoir est insérée
comme dans l'illustration ci-dessus,
l'installation est terminée.

Etape 4 :
Vous devez entendre un “déclic” lorsque vous
poussez chaque broche à poussoir. Veuillez
vous assurer que les broches à poussoir mâle
et femelle se rejoignent fermement. (référez­vous à l'installation du dispositif de
refroidissement de votre unité centrale pour
des instructions sur l'installation du dispositif
de refroidissement).

Etape 6 :
Pour finir, veuillez connecter le connecteur
d'alimentation du dispositif de refroidissement
de l'unité centrale à l'en-tête du ventilateur de
l'unité centrale (CPU_FAN) sur la carte mère.

Soyez extrêmement prudent(e) lorsque vous retirez le dispositif de refroidissement de l'unité
centrale, car la graisse/bande thermique entre le dispositif de refroidissement de l'unité centrale
et l'unité centrale peut adhérer à cette dernière. Un mauvais retrait du dispositif de refroidissement
de l'unité centrale peut endommager cette dernière.

Installation matérielle- 9 -

1-4 Installation de la mémoire

Français

1-4-1 Configuration de mémoire à canal double

Les quatre supports de mémoire DDR2 sont divisés en deux canaux, chaque canal possédant deux
supports de mémoire comme suit :

Lisez les lignes directrices suivantes avant de commencer à installer la mémoire :

• Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé

d'utiliser une mémoire de mêmes capacité, marque, vitesse et puces.
(allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires
les plus récentes)

• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de

courant avant d'installer la mémoire, afin de prévenir tout endommagement du matériel.

• Les modules de mémoire possèdent une conception d'insertion à sécurité intégrée. Un

module de mémoire peut être installé dans un sens seulement. Si vous n'arrivez pas à
insérer le module, veuillez changer de sens.

Cette carte mère possède quatre sockets de mémoire DDR2 et prend en charge la
technologie à canal double. Après installation de la mémoire, le BIOS détectera
automatiquement les spécifications et la capacité de la mémoire. L'activation du
mode de mémoire à canal double doublera la largeur de bande de la mémoire.

Canal 0: DDRII1, DDRII2
Canal 1: DDRII3, DDRII4

Tableau des configurations de la mémoire à canal double

Deux modules

Quatre modules

(SS=face simple, DS=face double, "- -"=absence de mémoire)

DDRII1 DDRII2 DDRII3 DDRII4

DS/SS - - DS/SS - -

- - DS/SS - - DS/SS

DS/SS DS/SS DS/SS DS/SS

DDRII1

DDRII2

DDRII3

DDRII4

En raison de la limitation du jeu de puces, lisez les lignes directrices suivantes avant d'installer la mémoire
en mode canal double.

1. Le mode à canal double ne sera actif que si un module de mémoire DDR2 est installé.

2. Lors de l'activation du mode à canal double avec deux ou quatre modules de mémoire, il est
conseillé d'utiliser une mémoire de capacité, marque, vitesse et puces identiques et de
l'installer dans des supports DDR2 de même couleur pour des performances optimales.

Quand des modules de mémoire de capacité et puces différentes sont installées, un message
apparaît, indiquant que la mémoire fonctionne en mode mémoire Flex en cours de POST. La
technologie de mémoire Intel® Flex offre des mises à niveau plus faciles en permettant de
charger différentes tailles de mémoire et de rester en mode/performance à canal double.

Carte mère GA-P35-DS4 - 10 -

1-4-2 Installation d'une mémoire

Avant d'installer un module de mémoire, assurez-vous d'éteindre l'ordinateur et de
débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement du module de mémoire.
Les barrettes DIMM DDR2 ne sont pas compatibles avec les barrettes DIMM DDR.
Assurez-vous d'installer des barrettes DIMM DDR2 sur cette carte mère.

Encoche

DDR2 DIMM

Un module de mémoire DDR2 possède une encoche pour être inséré dans un sens uniquement.
Suivez les étapes ci-dessous pour installer correctement vos modules de mémoire dans les supports
de la mémoire.

Etape 1 :
Notez l'orientation du module de la mémoire. Ecartez les agrafes
de butée des deux extrémités du support mémoire. Placez le
module de mémoire sur le support. Comme illustré dans la
figure de gauche, placez les doigts sur le bord supérieur de la
mémoire, poussez-la vers le bas et insérez-la verticalement
dans le support mémoire.

Français

Etape 2 :
Les agrafes situées aux deux extrémités du support
s'enclencheront en place quand le module de mémoire est inséré
en position.

Installation matérielle- 11 -

1-5 Installation d'une carte d'extension

Français

Suivez les étapes ci-dessous pour installer correctement votre carte d'extension dans la fente d'extension.

1. Localisez une fente d'extension qui prend votre carte en charge. Retirez le couvercle métallique de

2. Alignez la carte sur la fente et appuyez sur la carte vers le bas jusqu'à ce qu'elle soit en place dans

3. Assurez-vous que les contacts métalliques sur la carte sont totalement insérés dans la fente.

4. Sécurisez le support métallique de la carte au panneau arrière du châssis avec une vis.

5. Après avoir installé toutes les cartes d'extension, replacez le(s) couvercle(s) du châssis.

6. Allumez votre ordinateur. Si nécessaire, allez dans la configuration BIOS pour effectuer des

7. Installez le pilote fourni avec la carte d'extension dans votre système d'exploitation.
Exemple : Installation et retrait d'une carte graphique PCI Express x16 :

Lisez les lignes directrices suivantes avant de commencer à installer une carte d'extension :

• Veuillez vous assurer que la carte mère prend en charge la carte d'extension. Lisez
attentivement le manuel fourni avec votre carte d'extension.

• Toujours éteindre l'ordinateur et débrancher le cordon d'alimentation de la prise de courant
avant d'installer une carte d'extension, afin de prévenir tout endommagement du matériel.

Fente PCI Express x16

Fente PCI Express x1

Fente PCI

la fente du panneau arrière du châssis.

la fente.

changements de BIOS nécessaires pour votre ou vos cartes d'extension.

• Installation d'une carte graphique :
Insérez délicatement la carte graphique dans la
fente PCI Express x16. Assurez-vous que la
petite barre blanche amovible bloque fermement
la carte graphique.

• Retrait de la carte :
Appuyez sur la languette blanche à l'extrémité de la fente PCI Express x16

pour libérer la carte, puis tirez la carte hors de la fente.

Carte mère GA-P35-DS4 - 12 -

• La carte mère inclut un connecteur d'alimentation PCIE_12V qui fournit une

alimentation supplémentaire à la fente incorporée PCI Express x16. Lorsque
vous installez deux cartes graphiques, veuillez connecter le câble
d'alimentation depuis votre alimentation électrique vers ce connecteur.

Français

Installation matérielle- 13 -

1-6 Installation du support SATA

Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système
en étendant le(s) port(s) internes SATA au panneau arrière du châssis.

Français

Support SATA

SATA externe

Suivez les instructions ci-dessous pour installer le support SATA :

• Eteignez votre système et l'interrupteur d'alimentation sur l'alimentation électrique avant
d'installer ou de retirer le support SATA et le câble d'alimentation SATA, afin de prévenir tout
endommagement du matériel.

• Insérez le câble de signal SATA et le câble d'alimentation SATA fermement dans les connecteurs
correspondants lors de l'installation.

Câble de signal

SATA

Câble

d'alimentation

SATA

Le support SATA inclut un support SATA, un câble de

Connecteur

Connecteur

d'alimentation

Connecteur

SATA externe

Etape 1 :
Localisez une fente
PCI disponible et
fixez le support
SATA au panneau
arrière du châssis

signal SATA et un câble d'alimentation SATA.

Etape 2 :
Connectez le câble
SATA depuis le
support au port
SATA sur votre
carte mère.

avec une vis.

Etape 3 :
Branchez le câble
d'alimentation
depuis le support à
l'alimentation
électrique.

Etape 5 :
Connectez les autres extrémités du câble de signal SATA et le câble
d'alimentation SATA à votre périphérique SATA. Pour un périphérique
SATA dans un logement externe, il vous suffit de connecter le câble de
signal SATA. Avant de connecter le câble de signal SATA, assurez-vous
d'éteindre l'alimentation du logement externe.

Carte mère GA-P35-DS4 - 14 -

Etape 4 :
Branchez une
extrémité du câble
de signal SATA
dans le connecteur
SATA externe du
support. Connectez
ensuite le câble
d'alimentation SATA
au connecteur
d'alimentation sur le
support.

1-7 Connecteurs du panneau arrière

Ports de clavier PS/2 et de souris PS/2

Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (pourpre) pour
connecter un clavier PS/2.

Connecteur coaxial de sortie S/PDIF

Ce connecteur fournit une sortie audio numérique à un système audio externe qui prend en charge
l'audio coaxial numérique. Avant d'utiliser cette fonction, assurez-vous que votre système audio
possède un connecteur d'entrée audio coaxial numérique.

Connecteur optique de sortie S/PDIF

Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge
l'audio optique numérique. Avant d'utiliser cette fonction, assurez-vous que votre système audio
possède un connecteur d'entrée audio optique numérique.

Port USB

Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques
USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.

Port IEEE 1394a

Le port IEEE 1394 prend en charge les spécifications IEEE 1394a, possédant une haute vitesse,
grande largeur de bande et des capacités de connexion à chaud. Utilisez ce port pour un
périphérique IEEE 1394a.

Port LAN RJ-45

Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit atteignant 1 Gb/s. Ce qui
suit décrit les états des DEL du port LAN.

DEL de
connexion/vitesse

Port LAN

DEL d'activité

Etat Description

Orange Débit de 1 Gb/s

Vert Débit de 100 Mb/s

Eteint Débit de 10 Mb/s

DEL d'activité :DEL de connexion/vitesse
Etat Description

Clignotant Transmission de données ou réception en cours

Eteint Aucune transmission de données ou réception

en cours

Français

• Lorsque vous retirez le câble branché sur un connecteur du panneau arrière, retirez
d'abord le câble de votre périphérique, puis retirez-le de la carte mère.

• Quand vous retirez le câble, tirez-le tout droit hors du connecteur. Pour éviter un court­circuit électrique à l'intérieur du connecteur du câble, ne le balancez pas d'un côté à
l'autre.

Installation matérielle- 15 -

Français

Connecteur de sortie de haut-parleur central/caisson de basse (orange)

Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans
une configuration audio de canal 5.1/7.1.

Connecteur de sortie de haut-parleur arrière (noir)

Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio
de canal 4/5.1/7.1.

Connecteur de sortie de haut-parleur latéral (gris)

Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio
de canal 7.1.

Entrée de ligne (bleu)

La prise de l'entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de
ligne comme un lecteur optique, un walkman, etc.

Connecteur de sortie de ligne (vert)

Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un
haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans
une configuration audio à un canal 4/5.1/7.1.

Connecteur d'entrée MIC (rose)

La prise de l'entrée MIC par défaut. Le microphone se connecte à ce connecteur.

En plus des paramètres par défaut des haut-parleurs, les ~ connecteurs audio seront
reconfigurés pour effectuer différentes fonctions via le logiciel audio. Seuls les microphones
doivent TOUJOURS être connectés au connecteur d'entrée MIC ( ) par défaut. Référez­vous aux instructions sur le paramétrage d'une configuration audio à un canal 2/4/5.1/7.1
dans le chapitre 5, " Configuration audio à un canal 2/4/5.1/7.1. "

Carte mère GA-P35-DS4 - 16 -

1-8 Connecteurs internes

Français

1 4

5

15

7

13

17

16

24

21

1) ATX_12V_2X

2) ATX (connecteur d'alimentation)

3) PCIE_12V

4) CPU_FAN

5) SYS_FAN1/SYS_FAN2

6) PWR_FAN

7) NB_FAN

8) FDD

9) IDE

10) SATAII0/1/2/3/4/5

11) GSATAII0/1

12) PWR_LED

6 3

2

8

23
10

9

22

20

5 19

11

14

1218

13) BAT

14) F_PANEL

15) F_AUDIO

16) CD_IN

17) SPDIF_O

18) SPDIF_IN

19) F_USB1/F_USB2

20) F1_1394

21) COMA

22) LPT

23) CLR_CMOS

24) C I

Lisez les lignes directrices suivantes avant de connecter des périphériques externes :

• Assurez-vous d'abord que vous périphériques sont conformes aux connecteurs sur lesquels
vous souhaitez les connecter.

• Avant d'installer les périphériques, assurez-vous de les éteindre tous ainsi que votre
ordinateur. Débranchez la fiche d'alimentation de la prise d'alimentation pour éviter
d'endommager les périphériques.

• Après avoir installé le périphérique et avoir allumé l'ordinateur, assurez-vous que le câble
du périphérique a été correctement branché au connecteur sur la carte mère.

Installation matérielle- 17 -

1/2) ATX_12V_2X/ATX (connecteur d'alimentation 2x4 12V et connecteur d'alimentation

Français

principale 2x12)

Avec l'utilisation du connecteur d'alimentation, l'alimentation électrique peut fournir un courant
suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur

d'alimentation, veuillez d'abord vous assurer que l'alimentation électrique est coupée et que tous
les périphériques sont correctement installés. Le connecteur d'alimentation possède une concep­tion à sécurité intégrée. Branchez le câble d'alimentation électrique au connecteur d'alimentation
dans le bon sens.
Le connecteur d'alimentation de 12V fournit du courant à l'unité centrale principalement. Si le
connecteur d'alimentation de 12V n'est pas branché, le système ne démarrera pas.

• Le fabricant de l'unité centrale conseille d'utiliser une alimentation électrique prévoyant un
connecteur d'alimentation 2x4 12V si vous utilisez une unité centrale Intel Extreme
Edition (130 W).

• Il est conseillé d'utiliser une alimentation électrique capable de soutenir une haute
consommation d'énergie (400 W ou plus) pour satisfaire aux conditions d'extension. Si
vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le
résultat peut aboutir à un système instable ou incapable de démarrer.

• Les connecteurs d'alimentation sont compatibles avec les alimentations électriques
dotées de connecteurs d'alimentation 2x2 12V et 2x10. Quand vous utilisez une alimen­tation électrique prévoyant un connecteur 2x4 12V et 2x12, retirez les couvercles de
protection du connecteur d'alimentation de 12V et du connecteur d'alimentation principale
sur la carte mère. N'insérez pas les câbles d'alimentation électrique dans les broches
sous les couvercles de protection si vous utilisez une alimentation électrique prévoyant
un connecteur d'alimentation 2x2 12V et 2x10.

ATX_12V_2X:

8

5

ATX_12V_2X

4

Broche N° Définition

1 MASSE (seulement pour broches

2x4 12V)

2 MASSE (seulement pour broches

1

2x4 12V)
3 MASSE
4 MASSE
5 +12V (seulement pour broches 2

x4 12V)
6 +12V (seulement pour broches 2

x4 12V)
7 +12V
8 +12V

12

ATX

24

131

ATX:

Broche N° Définition

1 3.3V
2 3.3V
3 MASSE
4 +5V

5 MASSE
6 +5V
7 MASSE
8 Bonne tension
9 5 V SB (veille +5 V)
10 +12V
11 +12V(seulement pour

ATX à 2x12 broches)

12 3,3 V(seulement pour

ATX à 2x12 broches)

Carte mère GA-P35-DS4 - 18 -

Broche N° Définition

13 3.3V
14 -12V
15 MASSE
16 PS_ON (marche/arrêt

doux)
17 MASSE
18 MASSE
19 MASSE
20 -5V
21 +5V
22 +5V
23 +5 V (seulement pour ATX

à 2x12 broches)
24 MASSE (seulement pour

ATXà 2x12 broches)

3) PCIE_12V (Power Connector)

Ce connecteur d'alimentation peut fournir un courant supplémentaire aux fentes PCI Express x 16
sur la carte mère. Branchez le câble d'alimentation électrique à ce connecteur si vous utilisez deux
cartes graphiques. Dans le cas contraire, cela peut entraîner un système instable.

1

Broche N° Définition

1NC

2 MASSE

3 MASSE

4 +12V

Français

Installation matérielle- 19 -

4/5/6) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (en-têtes de ventilateurs)

Français

7) NB_FAN (en-tête de ventilateur du pont nord)

La carte mère possède un en-tête de ventilateur d'unité centrale à 4 broches (CPU_FAN), des en­têtes de ventilateur système à 3 broches (SYS_FAN1) et à 4 broches (SYS_FAN2) et un en-tête

de ventilateur d'alimentation à 3 broches (PWR_FAN). Chaque en-tête de ventilateur fournit une
tension d'alimentation de +12V et possède une conception d'insertion à sécurité intégrée. Lorsque
vous connectez un câble de ventilateur, veillez à le connecter dans le bon sens. La plupart des
ventilateurs sont conçus avec des câbles de connecteurs d'alimentation à codes de couleurs. Un
câble de connecteur d'alimentation rouge indique une connexion positive et requière une tension
d'alimentation de +12V. Le câble du connecteur noir est le câble de mise à la terre. La carte mère
prend en charge la commande de vitesse du ventilateur de l'unité centrale, ce qui nécessite
d'utiliser un ventilateur d'unité centrale avec une conception à commande de vitesse du ventilateur.
Pour une dissipation de chaleur optimale, il est conseillé d'installer un ventilateur système à
l'intérieur du châssis.

1

CPU_FAN

SYS_FAN1

SYS_FAN2

1

PWR_FAN

CPU_FAN/SYS_FAN2:

Broche N° Définition

1

1

SYS_FAN1/PWR_FAN:

Broche N° Définition

1 MASSE
2 +12V / commande de

vitesse
3 Capteur
4 Commande de vitesse

1 MASSE

2 +12V

3 Capteur

Connectez le câble du ventilateur du pont nord à cet en-tête. L'en-tête du ventilateur possède une
conception d'insertion à sécurité intégrée. Lorsque vous connectez un câble de ventilateur, veillez

à le connecter dans le bon sens. La plupart des ventilateurs sont conçus avec des câbles de
connecteurs d'alimentation à codes de couleurs. Un câble de connecteur d'alimentation rouge
indique une connexion positive et requière une tension d'alimentation de +12V. Le câble du
connecteur noir est le câble de mise à la terre.

1

• Veillez à connecter les câbles de ventilateur aux en-têtes de ventilateurs pour éviter à
votre unité centrale, au pont nord et au système de surchauffer. Une surchauffe risque
d'endommager l'unité centrale/le pont nord ou le système peut tomber en panne.

• Ces en-têtes de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne
placez pas de couvercle de cavalier sur les en-têtes.

Carte mère GA-P35-DS4 - 20 -

Broche N° Définition

1 MASSE

2 +12V

3NC

8) FDD (connecteur du lecteur de disquettes)

Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en
charge sont les suivants : 360 KB, 720 KB, 1,2 MB, 1,44 MB et 2,88 MB. Avant de connecter un
lecteur de disquettes, localisez la rainure de sécurité sur le connecteur.

Français

34

2

33

1

9) IDE (connecteur IDE)

Le connecteur IDE prend en charge jusqu'à deux périphériques IDE, comme des disques durs et
des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le
connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les
cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave).
(pour des informations sur la configuration des paramètres maître/esclave pour les périphériques
IDE, lisez les instructions des fabricants des périphériques)

21

4039

Installation matérielle- 21 -

10) SATAII0/1/2/3/4/5 (connecteurs SATA 3Gb/s, contrôlés par ICH9R)

Français

Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme
SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur
ICH9R prend en charge RAID 0, RAID 1, RAID 5 et RAID 10. Référez-vous au chapitre 5, "
Configuration de disque(s) dur(s) SATA " pour des instructions sur la configuration d'une matrice de
disques RAID.

SATAII0

7

1

Broche N° Définition

1 MASSE

2 TXP

3 TXN

1

SATAII4

71

7

SATAII1

SATAII2

7

1

4 MASSE

5 RXN

6 RXP

7 MASSE

1

SATAII5

7

1

SATAII3

7

11) GSATAII0/1 (connecteurs SATA 3Gb/s, contrôlés par GIGABYTE SATA2, pourpre)

Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme
SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur
GIGABYTE SATA2 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, " Configuration
de disque(s) dur(s) SATA " pour des instructions sur la configuration d'une matrice de disques
RAID.

Broche N° Définition

1 MASSE

GSATAII0

GSATAII1

• Une configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous
prévoyez d'utiliser plus de deux disques durs, le nombre total de disques durs doit être
un chiffre paire.

• Une configuration RAID 5 nécessite au moins trois disques durs. (il n'est pas nécessaire
que le nombre total de disques durs soit un chiffre pair)

• Une configuration RAID 10 nécessite au moins quatre disques durs et le nombre total de
disques durs doit être un chiffre pair.

Carte mère GA-P35-DS4 - 22 -

2 TXP

3 TXN

4 MASSE

5 RXN

6 RXP

7 MASSE

12) PWR_LED (en-tête de la DEL d'alimentation système)

Cet en-tête peut servir à connecter une DEL d'alimentation système sur le châssis pour indiquer
l'état d'alimentation du système. La DEL est allumée quand le système est en cours de
fonctionnement. La DEL continue de clignoter quand le système est en état de sommeil S1. La DEL
est éteinte quand le système est en état de sommeil S3/S4 ou hors tension (S5).

Broche N° Définition

1 MPD+

1

2 MPD-

3 MPD-

Etat du système DEL

S0 Allumée

S1 Clignote

S3/S4/S5 Eteinte

13) BAT (BATTERIE)

La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les
informations de date et d'heure) dans le CMOS quand l'ordinateur est éteint. Remplacez la batterie
quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être
fidèles ou avoir été perdues.

Français

Vous pouvez effacer les valeurs CMOS en retirant la batterie.

1. Eteignez l'ordinateur et débranchez le câble d'alimentation.

2. Sortez délicatement la batterie du support de batterie et mettez-la de
côté pendant une minute. (sinon vous pouvez utiliser un objet métallique
comme un tournevis pour toucher les bornes positive et négative dans
le support de la batterie et les court-circuiter pendant cinq secondes)

3. Replacez la batterie.

4. Branchez la fiche d'alimentation et redémarrez l'ordinateur.

• Eteignez toujours votre ordinateur et débranchez le câble d'alimentation avant de remplacer
la batterie.

• Remplacez la batterie par une batterie équivalente. Danger d'explosion si la batterie
n'est pas correctement remplacée.

• Contactez le lieu d'achat ou le revendeur local si vous ne pouvez pas remplacer la
batterie par vous-même ou si vous n'êtes pas certain(e) du modèle de batterie.

• Quand vous installez la batterie, notez l'orientation du côté positif (+) et du côté négatif
(-) de la batterie (le côté positif devrait être tourné vers le haut).

• Les batteries usagées doivent être manipulées en fonction des réglementations locales.

Installation matérielle- 23 -

14) F_PANEL (en-tête du panneau avant)

Français

Connectez le commutateur d'alimentation, le commutateur de réinitialisation, les haut-parleurs et le
témoin d'état système sur le panneau avant du châssis à cet en-tête en fonction des allocations de
broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les
câbles.

DEL de message/

Alimentation/Sommeil

2
1

MSG+

MSG-

HD-

HD+

Commutateur
d'alimentation

PW+

RES-

PW-

RES+

NC

Connecteur de
haut-parleur

SPEAK-

SPEAK+

20
19

DEL de disque
dur IDE actif

interrupteur de
réinitialisation

• MSG (DEL de message /Alimentation/Sommeil - jaune) :

Etat système DEL

S0 Allumée

S1 Clignote

S3/S4/S5 Eteinte

Connecte l'indicateur de l'état de l'alimentation sur le panneau avant du
châssis. La DEL est allumée quand le système est en cours de
fonctionnement. La DEL continue de clignoter quand le système est en état
de sommeil S1. La DEL est éteinte quand le système est en état de sommeil
S3/S4 ou hors tension (S5).

• PW (interrupteur d'alimentation, rouge) :
Connecte le commutateur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer
la façon d'éteindre votre système à l'aide du commutateur d'alimentation (référez-vous au
chapitre 2, " Configuration BIOS ", " Configuration de la gestion de l'alimentation " pour plus
d'informations).

• SPEAK (haut-parleur, orange) :
Connecte le haut-parleur sur le panneau avant du châssis. Le système fait un rapport sur l'état
de démarrage du système en émettant un code bip. Un simple bip court sera émis si aucun
problème n'est détecté au démarrage du système. Si un problème est détecté, le BIOS peut
émettre des bips de formes différentes pour indiquer le problème. Référez-vous au chapitre 5 "
Dépannage " pour des informations sur les codes de bips.

• HD (DEL d'activité du disque dur IDE, bleu)
Connecte la DEL d'activité du disque dur sur le panneau avant du châssis. La DEL est allumée
quand le disque dur est en train de lire ou d'écrire des données.

• RES (interrupteur de réinitialisation, vert) :
Connecte le commutateur de réinitialisation sur le panneau avant du châssis. Appuyez sur le
commutateur de réinitialisation pour redémarrer l'ordinateur si ce dernier gèle et n'effectue pas un
redémarrage normal.

• NC (pourpre) :
Absence de connexion

La conception du panneau avant peut différer en fonction du châssis. Un module de
panneau avant se compose principalement d'un commutateur d'alimentation, d'un
commutateur de réinitialisation, d'une DEL d'alimentation, d'une DEL d'activité du disque
dur, de haut-parleur, etc. Quand vous connectez le module du panneau avant de votre
châssis à cet en-tête, veillez à ce que les allocations des câbles et des broches correspon­dent bien.

Carte mère GA-P35-DS4 - 24 -

15) F_AUDIO (en-tête audio du panneau avant)

L'en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC'97.
Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez­vous que les allocations des câbles du connecteur de module correspondent aux allocations des
broches sur l'en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et
l'en-tête de la carte mère empêchera le périphérique de fonctionner, voire l'endommagera.

Pour le son HD du panneau
avant :

21

Broche N° Définition

9

1 MIC2_L

10

2 MASSE

3 MIC2_R

4 -ACZ_DET

5 LINE2_R

6 FSENSE1

7 FAUDIO_JD

8 Absence de

9 LINE2_L

10 FSENSE2

broche

• Par défaut, l'en-tête audio du panneau avant prend en charge le son HD. Si votre châssis
possède un module son AC'97 de panneau avant, référez-vous aux instructions sur la
façon d'activer la fonctionnalité AC'97 via le logiciel audio dans le chapitre 5, " Configuration
audio à un canal 2/4/5.1/7.1."

• Quand vous utilisez un module son AC'97 du panneau avant, vous pouvez utiliser les
connecteurs du panneau avant ou arrière, mais pas les deux à la fois.

• Certains châssis prévoient un module audio de panneau avant qui possède des connecteurs
séparés sur chaque câble au lieu d'une seule prise. Pour des informations sur la connexion
d'un module audio du panneau avant qui possède différentes allocations de câbles,
veuillez contacter le fabricant du châssis.

Pour le son AC'97 du panneau
avant :

Broche N° Définition

1 MIC

2 MASSE

3 Alimentation MIC

4NC

5 Sortie de ligne (D)

6NC

7NC

8 Absence de

broche

9 Sortie de ligne (G)

10 NC

Français

16) CD_IN (connecteur d'entrée CD)

Vous pouvez connecter le câble audio fourni avec votre lecteur optique à l'en-tête.

1

Broche N° Définition

1 CD-L

2 MASSE

3 MASSE

4 CD-R

Installation matérielle- 25 -

17) SPDIF_O (Connecteur Sortie S/PDIF)

Français

18) SPDIF_IN (en-tête d'entrée S/PDIF)

Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio
numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte
mère vers certaines cartes d'extension comme les cartes graphiques et les cartes audio. Par
exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio
numérique S/PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si
vous connectez un écran HDMI capable d'afficher sur la carte graphique et d'avoir en même temps
la sortie audio de l'écran HDMI. Pour de plus amples informations concernant la connexion du
câble audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d'extension.

Broche N° Définition

1 SPDIFO

2

MASSE

1

Cet en-tête prend en charge l'entrée numérique S/PDIF et peut se connecter à un périphérique
audio qui prend en charge une sortie audio numérique via un câble d'entrée S/PDIF en option. Pour
acheter le câble d'entrée S/PDIF en option, veuillez contacter votre revendeur local.

1

Carte mère GA-P35-DS4 - 26 -

Broche N° Définition

1 Alimentation

2 SPDIFI

3 MASSE

18) F_USB1/F_USB2 (en-têtes USB, jaune)

Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir
deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter
le revendeur local.

10 9

21

Broche N° Définition

1 Alimentation (5V )

2 Alimentation (5V)

3 USB DX-

4 USB DY-

5 USB DX+

6 USB DY+

7 MASSE

8 MASSE

9 Absence de broche

10 NC

• Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans l'en-tête USB.

• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher

le cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du
support USB.

19) F1_1394 (en-têtes IEEE 1394a, gris)

Les en-têtes sont conformes aux spécifications IEEE 1394a. Le en-tête IEEE 1394a peut fournir un
port IEEE 1394a via un support IEEE 1394a en option. Pour acheter le support IEEE 1394a en
option, veuillez contacter le revendeur local.

10

9

1

2

Broche N° Définition

1TPA+

2TPA-

3 MASSE

4 MASSE

5 TPB+

6 TPB-

7 Alimentation (12V)

8 Alimentation (12V)

9 Absence de broche

10 MASSE

Français

• Ne branchez pas le câble du support USB dans l'en-tête IEEE 1394a.

• Avant d'installer le support IEEE 1394a, assurez-vous d'éteindre votre ordinateur et de

débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement du support IEEE 1394a.

• Pour connecter un périphérique IEEE 1394a, connectez une extrémité du câble du
périphérique à votre ordinateur, puis connectez l'autre extrémité du câble au périphérique
IEEE 1394a. Assurez-vous que le câble est fermement connecté.

Installation matérielle- 27 -

21) COMA (Connecteur de port série)

Le connecteur COMA permet d'avoir un port série par le biais d'un câble de port COM optionnel.
Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant.

Français

22) LPT (Connecteur de port parallèle)

Broche N° Définition

1 NDCDA-

2

1

10
9

2 NSINA

3 NSOUTA

4 NDTRA-

5

MASSE

6 NDSRA-

7 NRTSA-

8 NCTSA-

9 NRIA-

10

Absence de broche

Le connecteur LPT permet d'avoir un port parallèle par le biais d'un câble de port LPT optionnel.
Pour acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant.

2

1

Broche N° Définition

1 STB-

2 AFD-

3 PD0

4 ERR-

5 PD1

6 INIT-

7 PD2

8 SLIN-

9 PD3

10 MASSE

11 PD4

12 MASSE

13 PD5

26

25

Broche N° Définition

14 MASSE

15 PD6

16 MASSE

17 PD7

18 MASSE

19 ACK-

20 MASSE

21 BUSY

22 MASSE

23 P E

24

Absence de

broche

25 SLCT

26 MASSE

Carte mère GA-P35-DS4 - 28 -

23) CLR_CMOS (effacer le cavalier du CMOS)

Utilisez ce cavalier pour effacer les valeurs du CMOS (par ex. : informations de date et configu­rations BIOS) et réinitialiser les valeurs du CMOS aux paramètres usine par défaut. Pour effacer
les valeurs du CMOS, placez un couvercle de cavalier sur les deux broches pour court-circuiter
temporairement les deux broches ou utilisez un objet métallique comme un tournevis pour toucher
les deux broches pendant quelques secondes.

Ouvrir : Normal

Court : Libérer la mémoire CMOS

• Toujours éteindre votre ordinateur et débrancher le cordon d'alimentation de la prise de
courant avant d'effacer les valeurs du CMOS.

• Après avoir effacé les valeurs du CMOS et avant d'allumer votre ordinateur, veillez à
retirer le couvercle de cavalier du cavalier. Dans le cas contraire, cela peut endommager
la carte mère.

• Après le redémarrage du système, allez dans la configuration BIOS pour charger les
paramètres usine par défaut (sélectionnez Charger les paramètres par défaut
optimisés) ou configurez manuellement les paramètres BIOS (référez-vous au chapitre
2, " Configurations BIOS ").

Français

24) CI (en-tête d'intrusion du châssis)

Cette carte mère est dotée d'une fonction de détection de châssis qui détecte si le couvercle du
châssis a été retiré. Cette fonction nécessite un châssis avec une conception à détection d'intrusion
de châssis.

Broche N° Définition

1

1 Signal

2 MASSE

Installation matérielle- 29 -

Français

Carte mère GA-P35-DS4 - 30 -
