Carte mère GA-8S648(-L)
12MF-8S648-1001
12MF-8S648-1002
pour Processeur P4 Titan Series
MANUEL UTILISATEUR
Carte mère pour Processeur Pentium®4
Rév. 1002
Table des Matières
Français
Liste de vérification des éléments ........................................................... 3
Chapitre 1 Introduction ............................................................................ 4
Chapitre 2 Procédure d’Installation Matérielle ......................................... 9
Résumé des caractéristiques ......................................................................... 4
Schéma de la carte mère GA-8S648(-L) ........................................................ 6
Schéma Fonctionnel ...................................................................................... 7
Etape 1: Installer le microprocesseur (CPU) ..................................................... 10
Etape 1-1: Installation du CPU ........................................................................................... 10
Etape 1-2 : Installation du Ventilateur de Refroidissement pour CPU ................................... 11
Etape 2: Installer les modules de mémoire ...................................................... 12
Etape 3: Installer les cartes d’extension ............................................................ 14
Etape 4: Connecter les nappes de connexion, les fils du boîtier et l’alimentation .... 15
Etape 4-1: Présentation du Panneau Arrière des E/S ........................................................ 15
Etape 4-2: Présentation des Connecteurs et du Réglage des Cavaliers ............................ 17
En cas d’imprécisions dans ce manuel, veuillez vous référer
à la version anglaise.
- 2 -Carte mère GA-8S648(-L)
Liste de vérification des éléments
Cartes mères GA-8S648 ou GA-8S648-L Câble USB 2 Ports x1
Câble IDE x1 / Câble Lecteur de Disquette x1 Câble USB 4 Ports x1
CD de pilotes et d’utilitaires pour la carte mère KIT SPDIF x1 (SPD-KIT)
Manuel Utilisateur GA-8S648(-L) Câble IEEE 1394 x1
Protection d’E/S
Guide d’Installation Rapide du PC Etiquette des réglages de la carte mère
Manuel RAID
Les cartes mères pour ordinateur et les cartes d’extension comportent de nombreuses puces
avec des circuits intégrés (IC). Afin de les protéger contre les dommages dus à l’électricité
statique, vous devez prendre certaines précautions lorsque vous travaillez avec votre ordinateur.
1. Débranchez votre ordinateur lorsque vous effectuez des tâches à l’intérieur de l’unité.
2. Utilisez un bracelet avec mise à la terre avant de manipuler les composants de l’ordinateur.
Si vous n’en avez pas, touchez avec vos deux mains un objet sûr relié à la terre ou un
objet métallique, comme le boîtier d’alimentation.
3. Tenez les composants par leurs bords et essayez de ne pas toucher les puces IC, les
conducteurs, les connecteurs ou d’autres composants.
4. Mettez les composants sur un tapis antistatique relié à la terre ou dans leur sac
d’emballage lorsqu’ils sont séparés du système.
5. Assurez-vous que l’alimentation ATX est coupée avant de brancher ou de déconnecter le
connecteur de l’alimentation ATX sur la carte mère.
Installer la carte mère sur le châssis…
Si la carte mère possède des trous de montage, et s’ils ne s’alignent pas avec ceux du
boîtier et qu’il n’y a pas de fentes pour fixer les entretoises, ne vous alarmez pas, vous pourrez
toujours fixer les entretoises aux trous de fixation. Coupez simplement la portion inférieure de
l’entretoise (les entretoises peuvent être légèrement difficiles à couper, donc soyez prudent avec
vos doigts). De cette manière, vous pourrez toujours fixer la carte mère au boîtier sans vous
soucier des courts-circuits. Parfois, vous aurez peut-être besoin d’utiliser des rondelles en
plastique pour isoler les vis de la surface PCB de la carte mère car les fils des circuits peuvent
être proches des trous. Faites bien attention de ne pas laisser rentrer en contact la vis avec l’un
des circuits ou des éléments de la surface PCB près du trou de fixation, dans le cas contraire
vous pourriez endommager ou provoquer un dysfonctionnement de votre carte.
()
Kit Audio Combo x1
Français
(
) Pour la GA-8S648-L uniquement
Avertissement- 3 -
Chapitre 1 Introduction
Résumé des Caractéristiques
Français
Format y Format ATX 29.4cm x 21cm, PCB 4 couches
CPU y Support Socket 478 pour processeur Intel
Chipset y Contrôleur Hôte/Mémoire SiS 648
Mémoire y 3 emplacements DIMM DDR de 184 broches
Contrôle des E/S y IT8705
Slots y 1 slot AGP acceptant les modes 8X/4X
IDE Intégré y 2 ports IDE bus master (UDMA33/ATA66/ATA100/ATA133)
Périphériques Intégrés y 1 port Lecteur de disquette acceptant 2 lecteurs de disquette
Surveillance Matérielle y Détection de la vitesse de rotation des ventilateurs CPU/Système
®
Micro FC-PGA2
®
Pentium
y Supporte les processeurs Intel
y Supporte les processeurs Intel
y Intel Pentium
4
®
Pentium® 4 (Northwood, 0.13 m)
®
Pentium® 4 avec Technologie HT
®
4 avec une FSB de 533/400 MHz
y Cache niveau secondaire en fonction du CPU
y E/S Média SiS 963L MuTIOL
y Supporte les DIMM DDR DDR333/DDR266
y Supporte jusqu’à 2 DIMM un-buffer DDR333 ou jusqu’à 3 DIMM
un-buffer à Double Face DDR266
y Supporte jusqu’à 3GB DRAM (Max)
y Supporte uniquement les DIMM DDR 2.5V
y 5 slots PCI fonctionnant à 33MHz et compatibles PCI 2.2
acceptant jusqu’à 4 périphériques ATAPI
y Supporte les modes PIO 3,4 (UDMA 33/ATA66/ATA100/ATA133)
pour IDE & CD-ROM ATAPI
à 360K, 720K,1.2M, 1.44M et 2.88M bytes.
y 1 port Parallèle acceptant les modes Normal/EPP/ECP
y 2 ports Série (COMA&COMB)
y 6 ports USB 2.0/1.1 (2 x Arrières, 4 x Frontaux par câble)
y 1 Connecteur Audio Frontal
y Alerte en cas de panne des ventilateurs CPU/Système
y Alerte en cas de surchauffe du CPU
y Détection du voltage système
à suivre......
- 4 -Carte mère GA-8S648(-L)
Son Intégré y CODEC Realtek ALC650
y Sortie Ligne / 2 haut-parleurs frontaux
y Entrée Ligne / 2 haut-parleurs arrières (par interruption logicielle)
y Entrée Mic / Centre& Subwoofer (par interruption logicielle)
y Sortie SPDIF
y Entrée CD/ Entrée AUX/ Port Jeux
LAN Intégré
()
y Chipset RTL8101L Intégré
y 1 port RJ45
y 1 connecteur Modem
Connecteurs PS/2 y Interface Clavier PS/2 et Interface Souris PS/2
BIOS y BIOS AWARD sous licence
y Supporte le Q-Flash
Caractéristiques y Mise en marche par mot de passe sur Clavier PS/2
supplémentaires y Mise en marche par souris PS/2
y STR(Suspend-To-RAM)
y Reprise CA
y Réveil depuis S3 par Clavier/Souris USB
y Supporte l’EasyTune 4
y Supporte l’@BIOS
Overclocking y Augmentation de la tension (CPU/DRAM/AGP) par le BIOS
y Augmentation de la fréquence (CPU/DRAM/AGP/PCI) par le BIOS
Français
Configuration requise pour la fonctionnalité HT :
L’activation de la Technologie Hyper-Threading pour votre ordinateur nécessite que votre plate-
forme intègre les composants suivants :
- CPU: Un processeur Intel
- Chipset: Un Chipset SiS
- BIOS: Un BIOS acceptant et possédant la Technologie HT activée
- Système d’exploitation : Un système d’exploitation possédant des optimisations pour la Technologie HT.
®
Pentium 4 avec Technologie HT
®
supportant la Technologie HT
Veuillez régler la fréquence hôte du CPU en accord avec les spécifications de votre
processeur. Nous vous déconseillons de régler la fréquence du bus système en delà des
spécifications du CPU car ces fréquences de bus spécifiques ne sont pas des
spécifications standards pour le CPU, les chipsets et la plupart des périphériques. Le fait
que votre système puisse fonctionner correctement à ces fréquences spécifiques dépend
de votre configuration matérielle, comprenant CPU, Chipsets, SDRAM, Cartes….etc.
(
) Pour la GA-8S648-L uniquement
Introduction- 5 -
Schéma de la Carte Mère GA-8S648(-L)
Français
KB_MS
USB_LAN
COMA
COMB
LINE_OUT
LINE_IN
MIC_IN
CODEC
RTL8101L
()
-L
()
LPT
GAME
SUR_CEN
BIOS
MODEM
F_AUDIO
CD_IN
()
()
AUX_IN
IT8705
AGP 8X
DDR 400
P4 Titan
SPDIF_O
ATX_12V
SYS _FAN
SOCKET478
SiS 648
F_USB2
CPU_FAN
Hyper Threading
Support
GA-8S648
DDR1
AGP
PCI1
PCI2
PCI3
PCI4
PCI5
SiS 963L
FDD
DDR2
DDR3
ATX
IDE2
IDE1
CI
BAT
(
) Pour la GA-8S648-L uniquement
F_USB1
PWR_LED
F_PANEL
- 6 -Carte mère GA-8S648(-L)
Schéma Fonctionnel
Français
AGPCLK
(66MHz)
5 PCI
PCICLK
(33MHz)
AGP 4X/8X
RJ45
RTL8101L
AC97 Link
AC97
CODEC
MIC
LINE-IN
()
()
LINE-OUT
Pentium 4
Socket 478
CPU
SiS 648
SiS 963L
6 USB
Ports
System Bus
400/533 MHz
266/333 MHz
ZCLK (66/133MHz)
HCLK+/- (100/133MHz)
48 MHz
LPC BUS
ATA33/66/100/133
IDE Channels
CPUCLK+/- (100/133 MHz)
DDR
66/133 MHz
33 MHz
14.318 MHz
BIOS
IT8705
24 MHz
33 MHz
Game Port
Floppy
LPT Port
PS/2
KB/Mouse
COM
Ports
PCICLK (33MHz)
USBCLK (48MHz)
14.318 MHz
33 MHz
(
) Pour la GA-8S648-L uniquement
CLK GEN
ZCLK (66/133MHz)
CPUCLK+/- (100/133MHz)
AGPCLK (66MHz)
HCLK+/- (100/133MHz)
Introduction- 7 -
Français
- 8 -Carte mère GA-8S648(-L)
Chapitre 2 Procédure d’Installation Matérielle
Pour installer votre ordinateur, vous devrez respecter les étapes suivantes :
Etape 1- Installer le microprocesseur (CPU)
Etape 2- Installer les modules de mémoire
Etape 3- Installer les cartes d’extension
Etape 4- Connecter les nappes de connexion, les fils du boîtier et l’alimentation
Français
Etape 4
Etape 3
Etape 4
-L
Etape 1
Etape 2
Etape 4
Félicitations! Vous avez terminé l’installation matérielle !
Mettez sous tension ou connectez le câble d’alimentation à une prise d’alimentation murale.
Continuez avec l’installation du BIOS/des logiciels.
- 9 -
Procédure d’Installation Matérielle
Etape 1: Installer le microprocesseur (CPU)
Français
Etape 1-1: Installation du CPU
Avant d’installer le processeur, respectez les consignes suivantes :
Si vous ne faites pas correspondre correctement la broche 1 du sup-
port CPU et l’angle coupé du CPU, cela provoquera une mauvaise
installation. Veuillez modifier l’orientation de l’insertion.
Veuillez vous assurer que le type de CPU est supporté par la carte
mère.
Levier de
Incliner le
levier à 65
0
déclenche-
ment du
support
1. Il est possible qu’il soit difficile d’incliner
le levier à 65-degrés, ensuite continuez
à tirer le levier jusqu’à un angle de 90degrés, un léger bruit peut être entendu.
Témoin de la
Broche 1
3. Vue de dessus du CPU.
2. Tirez le levier directement à un
angle de 90-degrés.
Témoin de la Broche
4. Situez la broche 1 sur le support et
recherchez un angle coupé (doré)
sur l’angle supérieur du CPU.
Ensuite insérez le CPU dans son
support.
- 10 -Carte mère GA-8S648(-L)
Etape 1-2 : Installation du Ventilateur de Refroidissement pour CPU
Avant d’installer le ventilateur de refroidissement pour CPU, respectez les
consignes suivantes:
1. Veuillez utiliser des ventilateurs reconnus par Intel.
2. Nous vous recommandons d’utiliser le ruban thermique pour permettre une
meilleure conduction thermique entre le microprocesseur et le dissipateur
(Le système de refroidissement du CPU peut rester collé au CPU en raison
de la dureté de la pâte thermique. Dans ces conditions, si vous tentez de
retirer le système de refroidissement, vous pouvez tirer le processeur de son
support en même temps que le ventilateur et ainsi l’endommager. Pour éviter
cela, nous vous suggérons soit d’utiliser un ruban thermique à la place de la
pâte thermique, soit de retirer le système de refroidissement avec d’extrêmes
précautions.)
3. Assurez-vous que le câble d’alimentation du ventilateur du CPU est
correctement branché dans le connecteur pour ventilateur CPU, cela termine
l’installation.
Veuillez vous référer au manuel utilisateur du ventilateur de refroidissement
du CPU pour obtenir des informations plus détaillées sur la procédure
d’installation.
Français
1. Fixez le support du ventilateur sur
l’emplacement du CPU de la carte
mère.
2. Assurez-vous que le ventilateur du
CPU est branché au connecteur pour
ventilateur du CPU, cela terminera
l’installation.
- 11 -
Procédure d’Installation Matérielle
Etape 2: Installer les modules de mémoire
Français
La carte mère possède 3 emplacements DIMM (dual inline memory module). Le BIOS détectera
automatiquement le type et la taille de la mémoire. Pour installer le module mémoire, poussez-le
simplement verticalement dans le support DIMM. Le module DIMM ne peut s’insérer que dans
une seule direction en raison de l’encoche. La taille des mémoires peut être différente en fonction
des emplacements.
Avant d’installer les modules de mémoire, respectez les consignes suivantes :
Veuillez bien noter qu’un module DIMM ne peut s’insérer que dans une seule direction
en raison de l’encoche. Une mauvaise orientation provoquera une installation
incorrecte. Veuillez modifier l’orientation d’insertion.
Encoche
-L
DDR
Types des Tailles de DIMM DDR Unbuffered Supportés:
64 Mbit (2Mx8x4 banques) 64 Mbit (1Mx16x4 banques) 128 Mbit(4Mx8x4 banques)
128 Mbit(2Mx16x4 banques) 256 Mbit(8Mx8x4 banques) 256 Mbit(4Mx16x4 banques)
512 Mbit(16Mx8x4 banques) 512 Mbit(8Mx16x4 banques)
- 12 -Carte mère GA-8S648(-L)

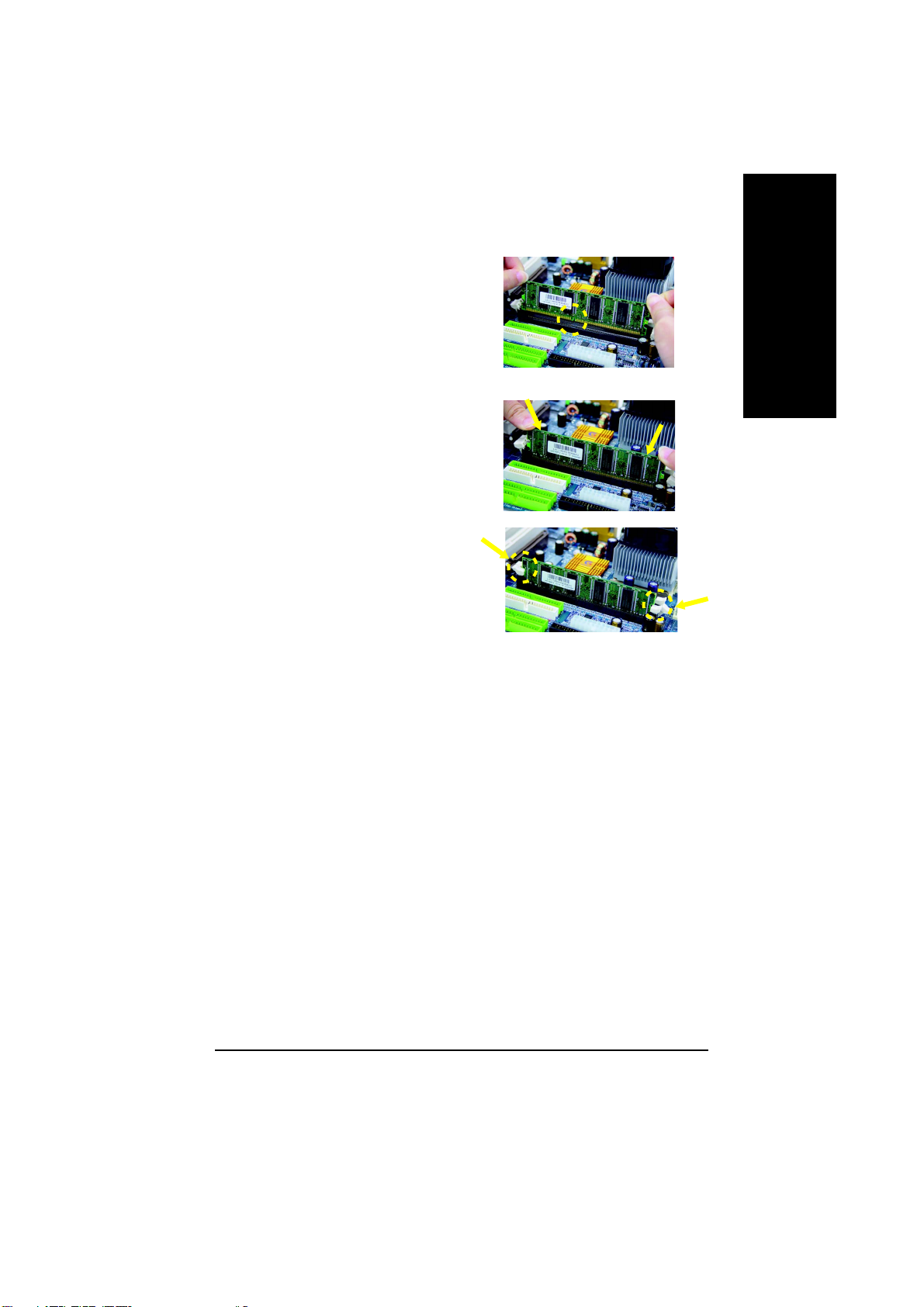

1. Le slot DIMM possède une encoche de telle façon
que le module de mémoire DIMM ne peut s’insérer
que dans une seule direction.
2. Insérez le module de mémoire DIMM verticalement
dans le slot DIMM. Ensuite poussez-le vers le bas.
3. Fermez les clips en plastique des deux côtés du slot
DIMM pour verrouiller le module DIMM. Inversez
les étapes d’installation lorsque vous souhaitez retirer
le module DIMM.
Présentation de la DDR
Basée sur l’infrastructure existante de l’industrie de la SDRAM , la mémoire DDR (Double Data Rate) est une
solution de haute performance et de très bon marché qui permet une rapide diffusion auprès des vendeurs de
mémoire, des OEM et des intégrateurs systèmes.
La mémoire DDR constitue une avancée notable pour l’industrie PC , elle s’appuie sur l’infrastructure existante de
la SDRAM et réalise de terribles progrès dans la suppression des goulots d’étranglement des performances du
système en doublant la bande passante de la mémoire. La SDRAM DDR représente l’une des toutes premières
solutions et constitue une voie d’évolution basée sur la conception des SDRAM existantes en raison de sa
disponibilité, de son prix et du support global du marché. La mémoire PC2100 DDR (DDR266) double le taux de
données en lisant et en écrivant à la fois sur les fronts montants et les fronts descendants de l’horloge, permettant
ainsi une bande passante de données 2 fois plus grande que la PC133 fonctionnant à la même fréquence
d’horloge DRAM. Avec des pics de bande passante à 2.664GB par seconde, la mémoire DDR permet aux OEM
de préparer des sous-systèmes de haut niveau et avec un faible temps de latence, les rendant particulièrement
adaptés aux serveurs, stations de travail, PC pour particuliers etc.... Avec une tension d’alimentation de seulement
2.5 Volts comparés aux 3.3 volts de la SDRAM, la mémoire DDR est aussi une solution convaincante pour les
ordinateurs de bureau de petite taille et les ordinateurs portables.
Français
- 13 -
Procédure d’Installation Matérielle
Etape 3: Installer les cartes d’extension
1. Lisez les documents contenant les instructions sur les cartes d’extension avant de les installer
Français
2. Soulevez le couvercle du châssis puis retirez les vis et le cache du slot de l’ordinateur.
3. Pressez la carte d’extension fermement dans le slot d’extension de la carte mère.
4. Assurez-vous que les contacts métalliques de la carte sont insérés sûrement dans le slot.
5. Remettez en place les vis pour sécuriser le cache du slot de la carte d’extension.
6. Réinstallez le couvercle du châssis de votre ordinateur.
7. Mettez l’ordinateur en marche et si nécessaire réglez le BIOS de la carte d’extension à partir
8. Installez le pilote correspondant dans le système d’exploitation
dansles slots d’extension de l’ordinateur.
du BIOS.
Carte AGP
Veuillez écarter avec précautions le petit ergot
escamotable blanc à l’extrémité du slot AGP lorsque
vous essayez d’installer ou de désinstaller la carte AGP.
Veuillez aligner la carte AGP avec le slot AGP intégré
puis pressez fermement sur le slot. Assurez-vous que
votre carte AGP est bien verrouillée grâce au petit ergot
blanc escamotable.
- 14 -Carte mère GA-8S648(-L)
Etape 4: Connecter les nappes de connexion, les fils du
boîtier, et l’alimentation
Etape 4-1 : Présentation du Panneau Arrière des E/S
Français
X
Y
Z
X Connecteurs Clavier PS/2 et Souris PS/2
Connecteur Souris PS/2
(6 broches Femelle)
Connecteur Clavier PS/2
(6 broches Femelle)
Y Connecteurs USB & LAN
()
LAN
USB 0
USB 1
(
)
Ces connecteurs acceptent les souris et cla-
viers PS/2 standard.
Avant de connecter votre(vos) périphérique(s)
à(aux) connecteur(s) USB, veuillez vous assurer que ce(ces) périphérique(s) tels les claviers, souris, scanners, zip, haut-parleurs USB..
etc.possèdent une interface USB standard.
Assurez-vous également que votre système
d’exploitation supporte le contrôleur USB. Si
votre système d’exploitation n’accepte pas le
contrôleur USB, veuillez contacter le
fournisseur de votre système d’exploitation
pour un éventuel patch ou une mise à jour du
pilote. Pour plus d’informations veuillez
contacter le fournisseur de votre système
d’exploitation ou de vos périphériques.
[
\
(
) Pour la GA-8S648FX-L uniquement
- 15 -
Procédure d’Installation Matérielle
Z Port Parallèle et Ports Série (COMA/COMB)
Français
Port Parallèle
(25 broches Femelle)
COMA COMB
Ports Série (9 broches Mâle)
Ce connecteur accepte 2 ports COM standard
et 1 port Parallèle. Des périphériques comme
des imprimantes peuvent être connectés sur
le port Parallèle; une souris, un modem ... etc,
peuvent être connectés sur les ports Série.
[ Ports Jeux/MIDI
Joystick/ MIDI (15 broches Femelle)
\ Connecteurs Audio
Sortie Ligne
(Haut-parleur
frontal)
Entrée Ligne
(Haut-parleur arrière)
Entrée MIC
(Centre et Subwoofer)
Ce connecteur accepte les joysticks, un clavier
MIDI et d’autres périphériques audio associés.
Après avoir installé le pilote audio intégré, vous
devez connecter le haut-parleur à la prise Sortie
Ligne et le microphone à la prise Entrée MIC.
Des périphériques comme un CD-ROM, un
baladeur ...etc peuvent être connectés à la
prise Entrée Ligne.
Remarque :
Vous avez la possibilité d’utiliser la fonction son sur
2-/4-/6- canaux à l’aide de la sélection S/W
(logicielle).
Si vous souhaitez activer la fonction 6-canaux,
vous avez deux choix pour réaliser la connexion
matérielle.
Méthode1:
Connectez “Haut-parleur frontal” sur “Sortie Ligne”
Connectez “Haut-parleur arrière” sur “Entrée Ligne”
Connectez “Centre et Subwoofer” sur “Sortie MIC“.
Méthode2:
Vous pouvez vous référer à la page 23, et
contacter votre revendeur le plus proche pour
obtenir le câble optionnel SUR_CEN.
Si vous désirez des informations détaillées sur l’installation et le
réglage du son sur 2-/4-/6-canaux, veuillez vous référer à la page 61.
- 16 -Carte mère GA-8S648(-L)
Etape 4-2: Présentation des Connecteurs et du Réglage des Cavaliers
Français
3
1
4
5
10
12
16
13
11
8
-L
(
)
17
14
2
15
7
6
9
1) CPU_FAN 10) F_AUDIO
2) SYS_FAN 11) SUR_CEN
3) ATX_12V 12) CD_IN
4) ATX 13) AUX_IN
5) IDE1/IDE2 14) SPDIF_O
6) FDD 15) F_USB1/F_USB2
7) PWR_LED 16) CI
((
))
(
)
((
8) BAT 17) MODEM
))
9) F_PANEL
(
) Pour la GA-8S648FX-L uniquement
- 17 -
Procédure d’Installation Matérielle
1) CPU_FAN (Connecteur Ventilateur CPU)
Français
2) SYS_FAN (Connecteur Ventilateur Système)
Veuillez remarquer qu’une installation correcte du ventilateur du CPU est indispensable pour éviter au CPU
de fonctionner dans des conditions anormales ou d’être endommagé à cause d’une surchauffe. Le connecteur
du ventilateur du CPU accepte un courant maximum atteignant 600 mA.
N°de broche Définition
1 MASSE
1
-L
2+12V
3 Sens
Ce connecteur vous permet de connecter le ventilateur de refroidissement du boîtier système pour faire
baisser la température globale du système.
N°de broche Définition
1 MASSE
1
-L
2 +12V
3 Sens
- 18 -Carte mère GA-8S648(-L)
3) ATX_12V (Connecteur d’alimentation +12V)
Ce connecteur (ATX_12V) fournit la tension de fonctionnement du CPU(Vcore). Si ce "Connecteur ATX_12V
" n’est pas connecté, le système ne pourra pas démarrer.
Français
3
1
-L
4
2
N°de broche Définition
1 MASSE
2 MASSE
3 +12V
4 +12V
4) ATX (Alimentation ATX )
Le cordon d’alimentation CA doit être connecté au boîtier d’alimentation uniquement une fois le câble
d’alimentation ATX et les autres périphériques associés fermement connectés à la carte mère.
N°de broche Définition
13.3V
23.3V
10
1
-L
20
11
3 MASSE
4 VCC
5 MASSE
6 VCC
7 MASSE
8 Power Good
9 5V SB(stand by +5V)
10 +12V
11 3.3V
12 -12V
13 MASSE
14 PS_ON(marche/
arrêt logiciel )
15 MASSE
16 MASSE
17 MASSE
18 -5V
19 VCC
20 VCC
- 19 -
Procédure d’Installation Matérielle
5) IDE1/ IDE2 (Connecteurs IDE1/IDE2)
Français
Veuillez connecter le premier disque dur sur IDE1 puis le CD-ROM sur IDE2. Le fil rouge de la nappe de
connexion doit être du même côté que la broche 1.
40
-L
2
IDE2
39
1
IDE1
6) FDD (Connecteur Lecteur de disquette)
Veuillez relier les nappes de connexion du lecteur de disquette au connecteur Lecteur de disquette. Il
accepte les disquettes de type 360K,720K,1.2M,1.44M et 2.88Mbytes.
La ligne rouge sur la nappe de connexion doit être du même côté que la broche 1.
33
34
-L
- 20 -Carte mère GA-8S648(-L)
1
2
7) PWR_LED (LED d’alimentation)
Le connecteur PWR_LED est relié à la LED d’alimentation du système pour indiquer si le système est en
marche ou à l’rrêt. La LED clignotera lorsque le système passe en mode veille.
Si vous utilisez une LED à double couleur, la LED d’alimentation changera de couleur.
N°de broche Définition
1
-L
1 MPD+
2 MPD3 MPD-
8) BAT (Batterie)
Français
Danger d’explosion si la batterie est remplacée
Remplacez uniquement par un type identique ou
-L
Si vous voulez effacer la CMOS :
1. Eteignez l’ordinateur et débranchez le câble d’alimentation.
2. Retirez la batterie, attendez 30 secondes.
3. Replacez la batterie.
4. Rebranchez le câble d’alimentation et allumez l’ordinateur.
Débarrassez-vous des piles usagées en
- 21 -
+
MISE EN GARDE
de manière incorrecte.
équivalent recommandé par le
constructeur.
respectant les instructions du constructeur.
Procédure d’Installation Matérielle
9) F_PANEL (Connecteur 2x10 broches)
Français
Veuillez connecter la LED d’alimentation, le haut-parleur du PC, l’interrupteur de réinitialisation, l’interrupteur
d’alimentation...etc situés sur le panneau frontal de votre châssis au connecteur F_PANEL en respectant
l’assignation des broches ci-dessous.
Connecteur
Mise en marche
MPDMPD+
HD+
HD-
logicielle
PW+
1
2
1
1
RSE-
Interrupteur de
Réinit.
1
RSE+
DEL de Message/Alimentation/DEL de Veille
DEL d’activité
du disque dur
IDE
-L
HD (LED d’activité du disque dur IDE) Broche 1: Anode de la LED (+)
(Bleu) Broche 2: Cathode de la LED (-)
SPK (Connecteur Haut-parleur) Broche 1: VCC(+)
(Orange) Broche 2- Broche 3: NC
Broche 4: Données (-)
RES (Interrupteur de Réinitialisation ) Ouvert: Fonctionnement normal
(Vert) Fermé: Réinitialisation Matérielle du Système
PW (Connecteur de mise en marche logicielle ) Ouvert: Fonctionnement normal
(Rouge) Fermé: Alimentation Marche/Arrêt
MSG(LED de Message /Alimentation/ Broche 1: Anode de la LED (+)
LED de veille)(Jaune) Broche 2: Cathode de la LED (-)
NC( Violet) NC
Connecteur
Haut-parleur
PW-
SPK-
SPK+
1
1
NC
20
19
- 22 -Carte mère GA-8S648(-L)
10) F_AUDIO (Connecteur Audio Frontal)
Si vous voulez utiliser le connecteur de l’Audio Frontal, vous devez déplacer les cavaliers 5-6, 9-10. Afin
de pouvoir utiliser le socle de connexion de l’audio frontal, votre châssis doit également être équipé d’un
connecteur pour l’audio frontal. Veuillez vous assurer que l’assignation des broches sur le câble est
identique à celle sur le socle de connexion de la carte mère. Pour savoir si le châssis que vous avez
acheté supporte un connecteur pour l’audio frontal, veuillez contacter votre fournisseur. Veuillez bien noter
que vous pouvez utiliser alternativement soit le connecteur audio frontal soit le connecteur audio arrière
pour activer le son.
N°de broche Définition
1 MIC
10
9
2
1
-L
2 MASSE
3 REF
4 ALIM.
5 Audio Frontal (D)
6 Audio Arrière (D)
7 Réservé
8 Aucune broche
9 Audio Frontal (G)
10 Audio Arrière (G)
11) SUR_CEN (Connecteur Surround/Centre)
Veuillez contacter votre revendeur le plus proche pour obtenir un câble SUR_CEN optionnel.
Français
N°de broche Définition
1 Sortie-G SUR
5
6
2
1
-L
- 23 -
2 Sortie-D SUR
3 MASSE
4 Aucune broche
5 Sortie CENTRE
6 Sortie BASSES
Procédure d’Installation Matérielle
12) CD_IN (Connecteur Entrée CD Noir)
Français
Connectez la sortie audio d’un CD-ROM ou d’un DVD-ROM sur ce connecteur.
1
-L
N°de broche Définition
1 CD-L
2 MASSE
3 MASSE
4 CD_R
13) AUX_IN (Connecteur Entrée AUX)
Connectez les autres périphériques (comme la sortie audio d’un Tuner TV PCI ) au connecteur.
1
N°de broche Définition
1 AUX-L
2 MASSE
3 MASSE
4 AUX_R
-L
- 24 -Carte mère GA-8S648(-L)
14) SPDIF_O (Sortie SPDIF)
La sortie SPDIF est capable de fournir l’audio numérique à des haut-parleurs externes ou des données
AC3 compressées à un Décodeur Dolby Digital externe. Utilisez cette caractéristique uniquement si votre
système stéréo dispose d’une fonction d’entrée numérique. Faites attention à la polarité du connecteur
SPDIF_IO. Vérifiez attentivement l’assignation des broches lorsque vous connectez le câble SPDIF_IO, car
une mauvaise connexion entre le câble et le connecteur peut empêcher le périphérique de fonctionner ou
risque éventuellement de l’endommager. Veuillez contacter votre revendeur régional pour obtenir un câble
SPDIF_IO optionnel.
N°de broche Définition
1 VCC
1
-L
2 Sortie SPDIF
3 MASSE
15) F_ USB1 / F_USB2(Connecteur USB Frontal, Jaune)
Faites attention à la polarité du connecteur USB frontal. Vérifiez attentivement l’assignation des broches
lorsque vous connectez le câble USB frontal car une mauvaise connexion entre le câble et le connecteur
peut empêcher le périphérique de fonctionner ou risque même de l’endommager. Veuillez contacter votre
revendeur régional pour obtenir un câble USB frontal optionnel.
Français
N°de broche Définition
1 ALIM.
2 ALIM.
10
2
19
-L
- 25 -
3 USB DX4 USB Dy5 USB DX+
6 USB Dy+
7 MASSE
8 MASSE
9 Aucune Broche
10 N C
Procédure d’Installation Matérielle
16) CI (Ouverture Boîtier)
Français
17) MODEM
Ce connecteur de 2 broches permet à votre système d’activer ou de désactiver l’item "Ouverture boîtier "
dans le BIOS, si le boîtier du système est ouvert.
N°de broche Définition
1
-L
(
)
1 Signal
2 MASSE
Veuillez contacter votre revendeur le plus proche pour obtenir une carte Modem optionnelle.
-L
(
) Pour la GA-8S648-L uniquement
N°de broche Définition
1 MASSE
2 VDD33
2
1
14
13
3 AC OUT
4 VCC
5 AC BCK
6 +12V
7 AC DIN
8 VAUX33
9 AC DOUT
10 N C
11 AC SYNC
12 N C
13 AC RSTB
14 Aucune broche
- 26 -Carte mère GA-8S648(-L)
Français
- 27 -
Procédure d’Installation Matérielle
Français
- 28 -Carte mère GA-8S648(-L)
Français
- 29 -
Procédure d’Installation Matérielle
Français
- 30 -Carte mère GA-8S648(-L)
Loading...
