GA-880GA-UD3H
AM3主板
™
支持AMD Phenom
使用手册
Rev. 22 01
II 处理器 /AMD Athlon™ II 处理器
Jun. 7, 2010
GA-880GA-UD3H
Motherboard
Jun. 7, 2010
Motherboard
GA-880GA-UD3H
版权
©
2010 年,技嘉科技股份有限公司,版权所有。
本使用手册所提及的商标与名称,均属其合法注册的公司所有。
责任声明
本使用手册受著作权保护,所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息,技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时,恕不另行通知。
未事先经由技嘉书面允许,不得以任何形式复制、修改、转载、传播或出版
本使用手册内容。
产品使用手册类别简介
为了协助您使用技嘉主板,我们设计了以下类别的使用手册:
如果您要快速安装,可以参考包装内所附的【硬件安装指南】。
如果您要了解产品详细规格数据,请仔细阅读【使用手册】。
产品相关信息,请至网站查询: http://www.gigabyte.cn/
产品版本辨识
您可以在主板上找到标示着此主板的版本「REV : X.X 」。其中X.X 为数字,例
如标示「REV : 1.0」,意即此主板的版本为1.0。当您要更新主板的BIOS 、驱动
程序或参考其他技术资料时,请注意产品版本的标示。
范例:
目 录
清点配件 .......................................................................................................................6
选购配件 .......................................................................................................................6
GA-880GA-UD3H主板配置图 ......................................................................................7
GA-880GA-UD3H主板功能框图 ..................................................................................8
第一章 硬件安装 .......................................................................................................9
1-1 安装前的注意事项 ......................................................................................... 9
1-2 产品规格 ........................................................................................................ 10
1-3 安装中央处理器及散热风扇 .....................................................................13
1-3-1 安装中央处理器 (CPU) .......................................................................................13
1-3-2 安装散热风扇 .....................................................................................................15
1-4 安装内存条 ....................................................................................................16
1-4-1 双通道内存技术 .................................................................................................16
1-4-2 安装内存条 ..........................................................................................................17
1-5 安装适配卡 ....................................................................................................18
1-6 构建 ATI Hybrid CrossFireX™系统 ................................................................... 19
1-7 后方设备插座介绍 ....................................................................................... 20
1-8 插座及跳线介绍 ...........................................................................................23
第二章 BIOS 程序设置 ............................................................................................33

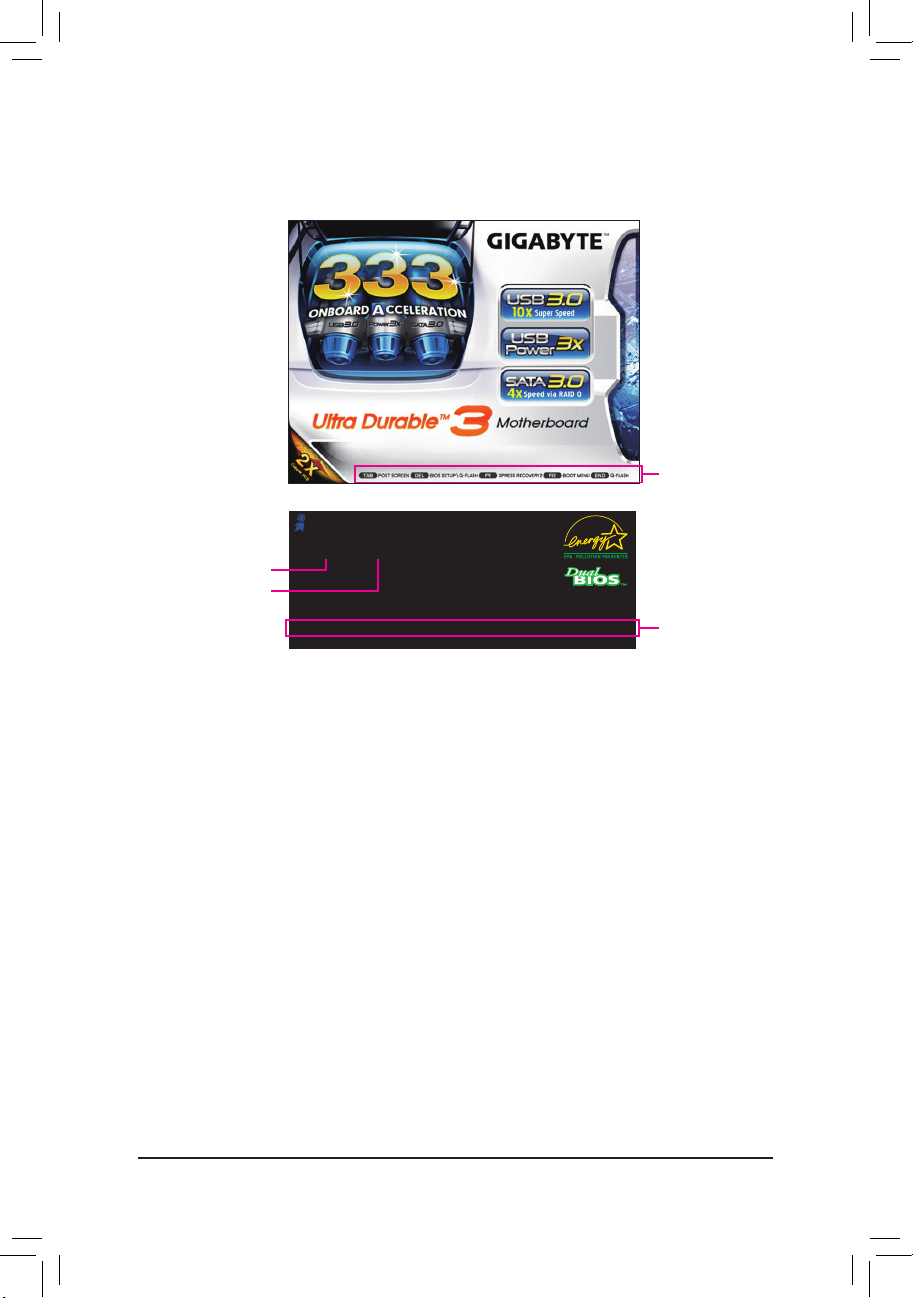

2-1 开机画面 ........................................................................................................ 34
2-2 BIOS设置程序主画面 ................................................................................... 35
2-3 MB Intelligent Tweaker(M.I.T.) (频率 /电压控制 ) ............................................ 37
2-4 Standard CMOS Features (标准 CMOS设置 ) ................................................. 44
2-5 Advanced BIOS Features (高级 BIOS功能设置 ) ........................................... 46
2-6 Integrated Peripherals (集成外设 ) .................................................................. 48
2-7 Power Management Setup (省电功能设置 ) .................................................. 51
2-8 PnP/PCI Configurations (即插即用与 PCI程序设置 ) ................................... 53
2-9 PC Health Status (电脑健康状态 ) ................................................................. 54
2-10 Load Fail-Safe Defaults (载入最安全预设值 ) ..............................................56
2-11 Load Optimized Defaults (载入最佳化预设值 ) ............................................ 56
2-12 Set Supervisor/User Password (设置管理员 /用户密码 ) ............................. 57
2-13 Save & Exit Setup (储存设置值并退出设置程序 ) .....................................58
2-14 Exit Without Saving (退出设置程序但不储存设置值 ) .............................. 58
- 4 -
第三章 驱动程序安装 ............................................................................................59
3-1 芯片组驱动程序 ...........................................................................................59
3-2 软件应用程序 ................................................................................................ 60
3-3 技术支持 (说明 ) ............................................................................................. 60

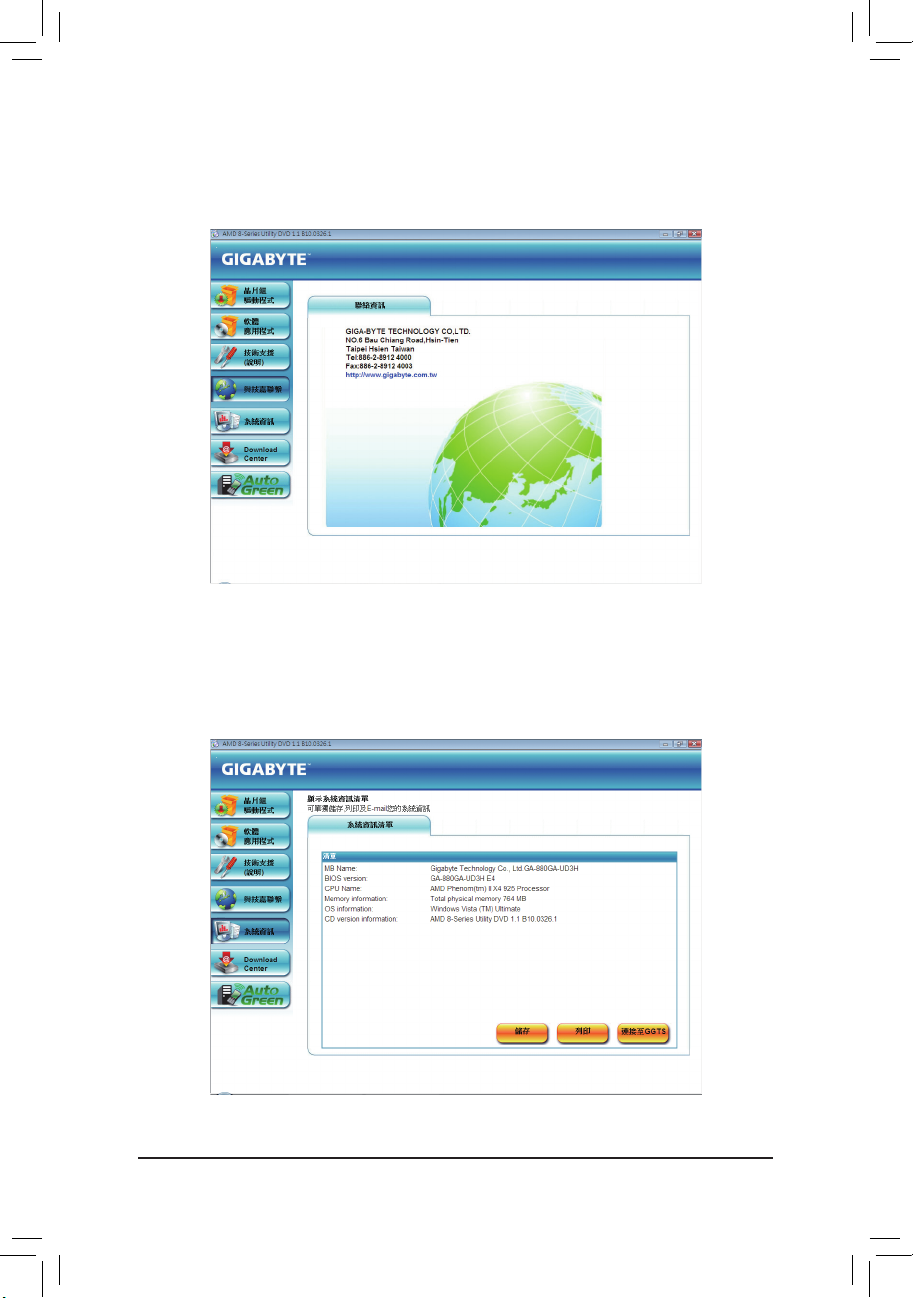

3-4 与技嘉联系 ....................................................................................................61
3-5 系统信息 ........................................................................................................ 61
3-6 Download Center(下载中心) .................................................................... 62
3-7 新工具程序 ....................................................................................................62
第四章 独特功能介绍 ............................................................................................63
4-1 Xpress Recovery2(一键还原)介绍 ......................................................... 63
4-2 BIOS更新方法介绍 .......................................................................................66
4-2-1 如何使用 Q-Flash( BIOS快速刷新)更新 BIOS .............................................66
4-2-2 如何使用 @BIOS( BIOS在线更新)更新 BIOS..............................................69
4-3 EasyTune 6介绍 ..............................................................................................70
4-4 轻松省节能引擎 (Easy Energy Saver)介绍 .................................................71

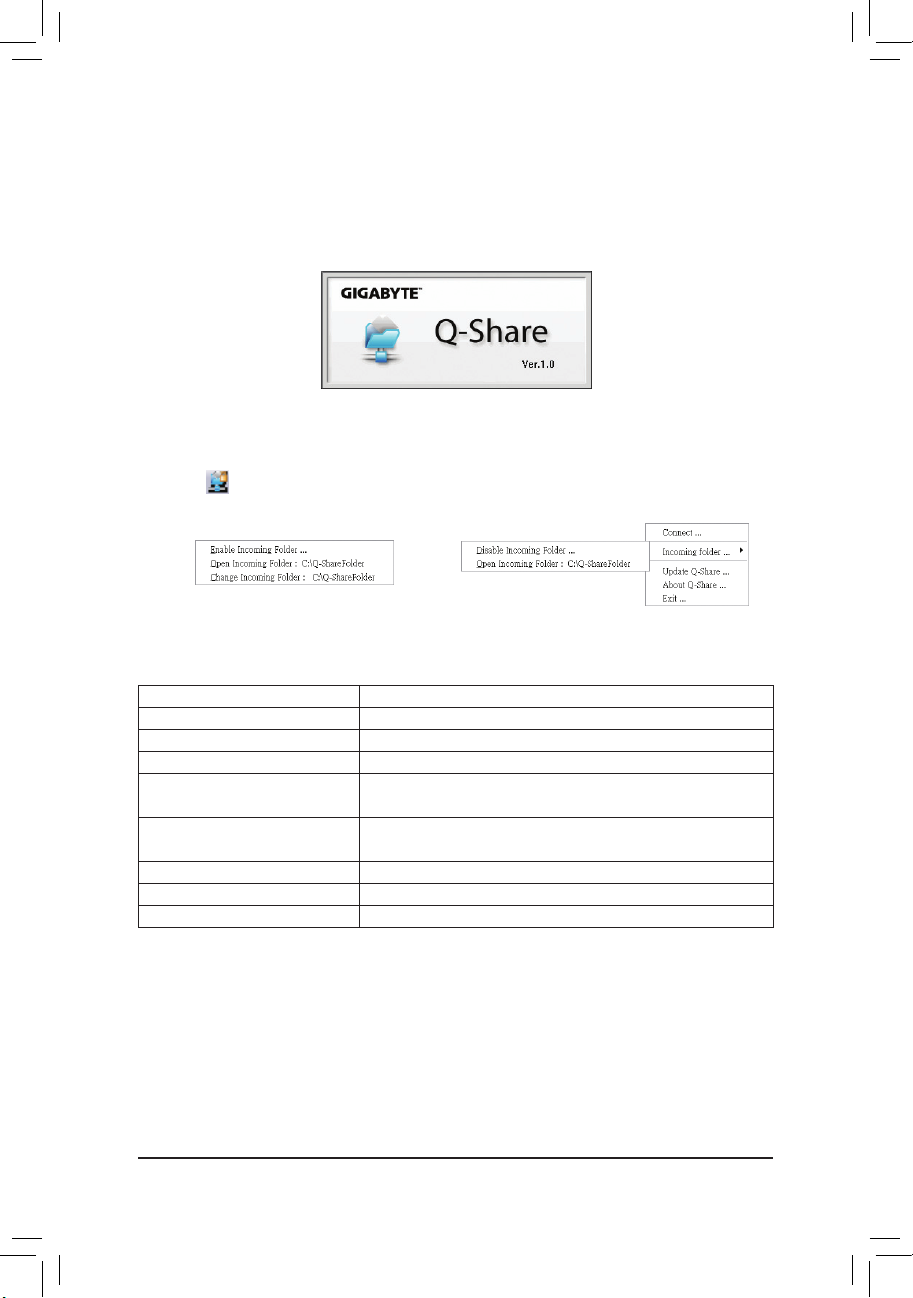

4-5 Q-Share(极速共享)介绍 .........................................................................73

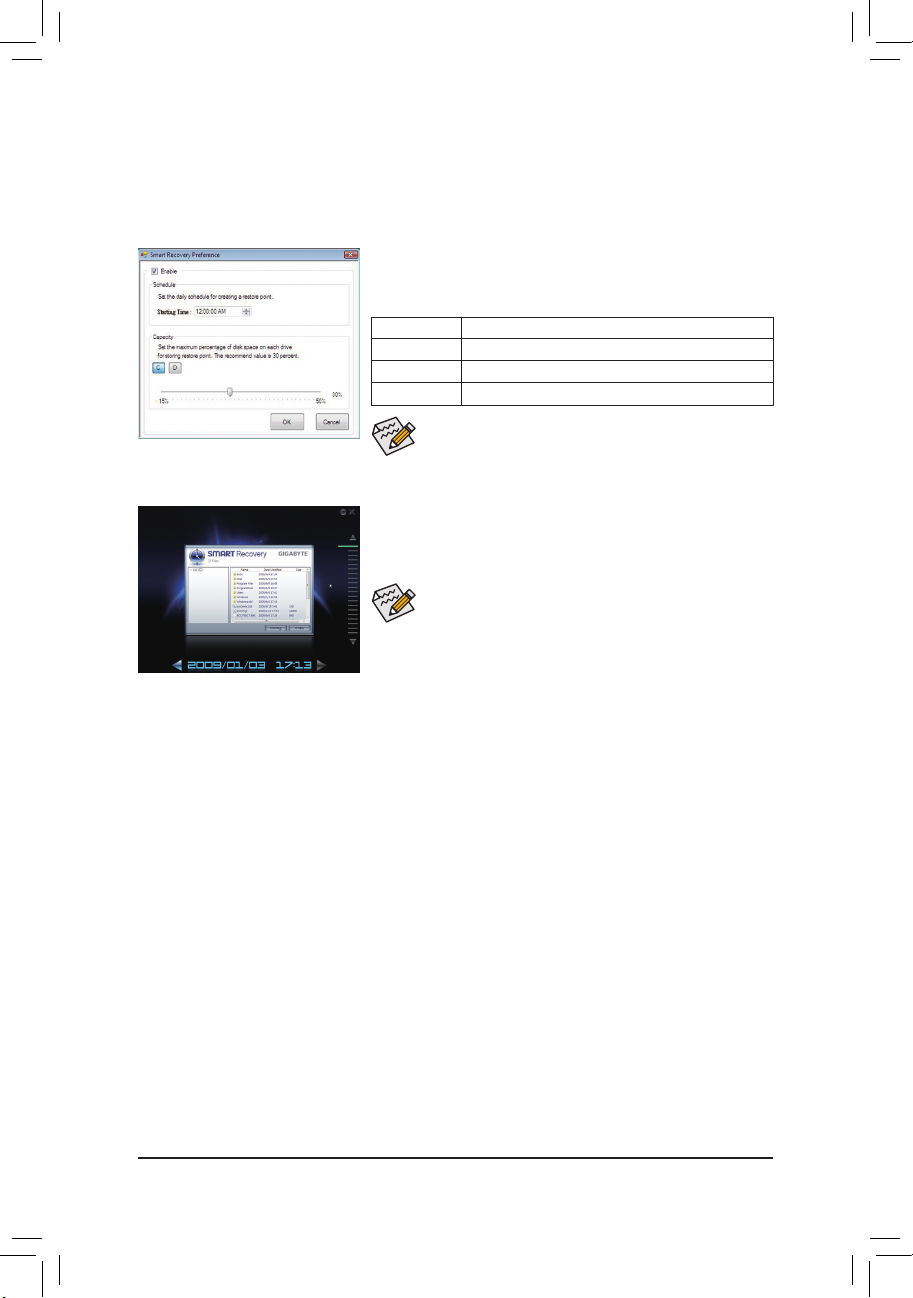

4-6 SMART Recovery(智能恢复)介绍 .......................................................... 74
4-7 Auto Green介绍 ............................................................................................... 75
第五章 附录 ..............................................................................................................77
5-1 如何构建 Serial ATA硬盘 ............................................................................... 77
5-1-1 设置 AMD SB850 SATA控制器模式 ...................................................................77
5-1-2 设置 GIGABYTE SATA2 SATA控制器模式 .........................................................83

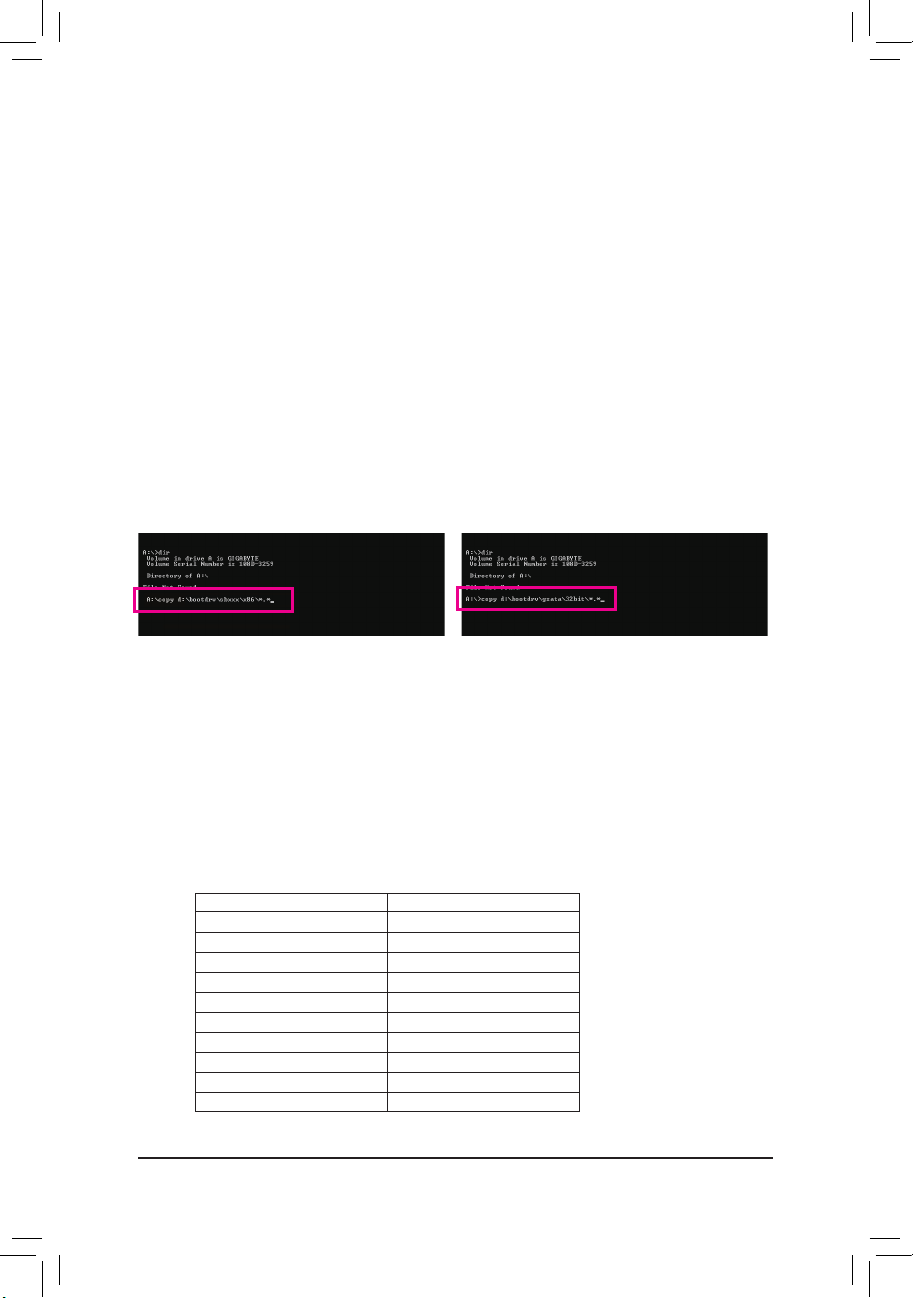

5-1-3 制作安装操作系统时所需的 SATA RAID/AHCI驱动程序软盘 .....................89

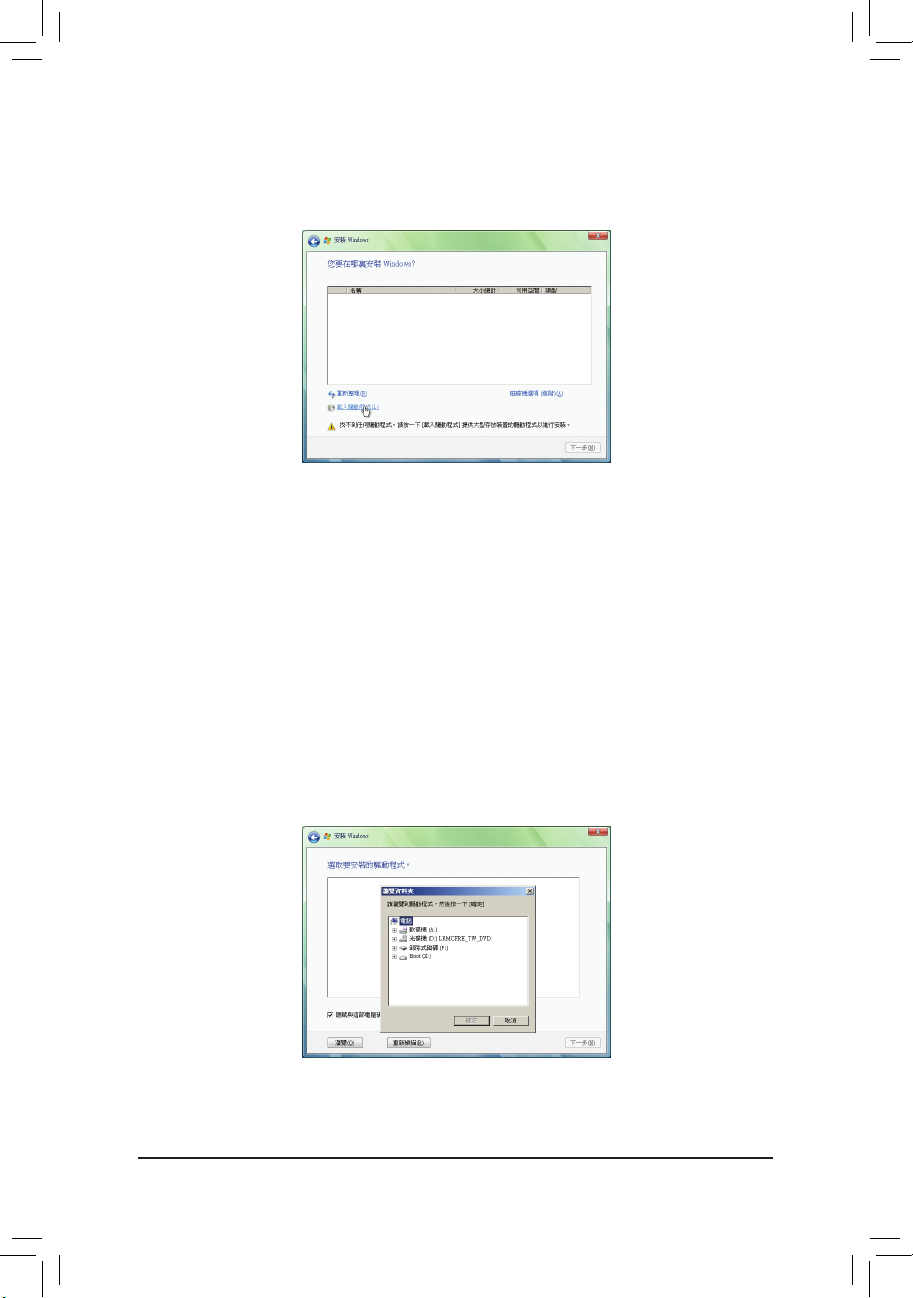

5-1-4 安装 SATA RAID/AHCI驱动程序及操作系统 ....................................................91
5-2 音频输入 /输出设置介绍 ........................................................................... 100

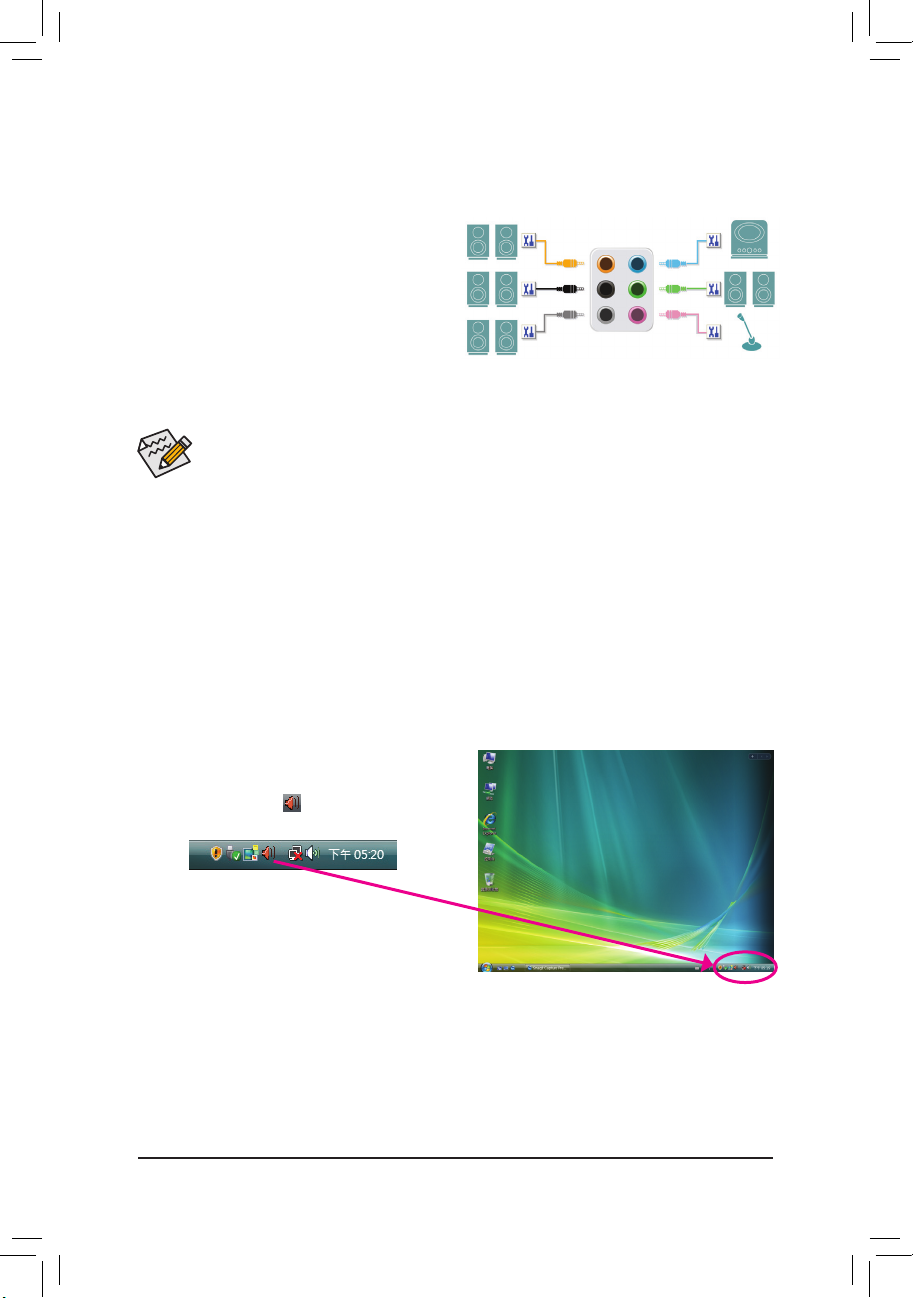

5-2-1 2 / 4 / 5.1 / 7.1声道介绍 .....................................................................................100
5-2-2 S/PDIF输入 /输出设置 .......................................................................................102
5-2-3 启动 Dolby Home Theater功能 ...........................................................................104
5-2-4 麦克风录音设置 ...............................................................................................105
5-2-5 录音机使用介绍 ...............................................................................................107
5-3 疑难排解 ...................................................................................................... 108
5-3-1 问题集 ................................................................................................................108
5-3-2 故障排除 ............................................................................................................109
5-4 管理声明 .......................................................................................................111
- 5 -
清点配件
GA-880GA-UD3H主板 - 1片
驱动程序光盘 - 1片
使用手册 - 1本
硬件安装指南 - 1本
IDE排线 - 1条
SATA 排线 - 2条
后方 I/O设备挡板铁片 - 1个
•
上述附带配件仅供参考,实际配件请以实物为准,技嘉科技保留修改的权利。
•
主板图片仅供参考。
选购配件
软驱排线 (部件号: 12CF1-1FD001-7*R)
2端口 USB 2.0扩展挡板 (部件号: 12CR1-1UB030-5*R)
2端口 IEEE 1394a扩展挡板 (部件号: 12CF1-1IE008-0*R)
2端口 SATA电源排线 (部件号: 12CF1-2SERPW-0*R)
音频扩展挡板 (S/PDIF输入 ) (部件号: 12CR1-1SPDIN-0*R)
串行端口扩展挡板 (部件号: 12CF1-1CM001-3*R)
- 6 -
GA-880GA-UD3H主板配置图
KB_MS_USB
VGA_DVI
HDMI_SPDIF
USB_1394
USB30_LAN
AUDIO
Realtek
RTL8111D/E
CD_IN
CODEC
SPDIF_IN
iTE
ATX_12V
F_AUDIO
SYS_FAN2
SPDIF_OUT
IT8720
COM
NEC
D720200F1
PCIEX1_1
PCIEX1_2
PCI1
PCIEX4
PCI2
PCI3
CPU_FAN
PCIEX16
(注 )
(注 )
AMD 880G
BAT
F_1394_1
Socket AM3
GA-880GA-UD3H
CLR_CMOS
T.I. TSB43AB23
DDR3_1
DDR3_2
AMD SB850
B_BIOS
M_BIOS
F_USB1 F_USB2 F_USB3 F_USB4
DDR3_3
GIGABYTE
SATA2
PWR_FA
DDR3_4
ATX
F_PANEL
SYS_FAN1
N
IDE
GSATA2_6
GSA
TA2_7
SATA3_4
SATA3_5
SATA3_2
SATA3_3
SATA
3_0
SATA3_1
FDD
F_1394_2
(注 ) 由于 PCI EX1_2插槽与 PCIE X4插槽共享频宽,所以当 PCIEX4插槽安装了 PCI e x4规格以上的适配卡
时, PCIEX1_2插槽将无法使用。
- 7 -
GA-880GA-UD3H主板功能框图
x1 x1
2 USB 3.0/2.0
NEC
D720200F1
LAN
RJ45
Realtek
RTL8111D/E
1 PCI Express x16
AM3 CPU
PCIe CLK
(100 MHz)
x16
PCI Express Bus
PCIe CLK
(100 MHz)
1 PCI Express x4
ATA
-133/100/66/33
IDE Channel
2 SATA 3Gb/s
PCI Express Bus
x1 x1 x4
2 PCI Express x1
(注二 )
PCI Bus
T.I. TSB43AB23
(注二 )
GIGABYTE
SATA2
AMD 880G
AMD SB850
CODEC
CPU CLK+/- (200 MHz)
Hyper Transport 3.0
GFX CLK (100 MHz)
Dual BIOS
LPC
Bus
DDR3 1866 (O.C.)/
Dual Channel Memory
D-Sub
(注一 )
DVI-D
(注一 )
HDMI
6 SATA 6Gb/s
12 USB 2.0/1.1
iTE
IT8720
1333/1066 MHz
Floppy
COM Port
3 IEEE 1394a
3 PCI
PCI CLK
(33 MHz)
(注一 ) DVI-D及 HDMI输出仅能择一使用。
(注二 ) 由于 PCI E
X1_2插槽与 PCI EX4插槽共享频宽,所以当 PCIE X4插槽安装了 PCIe x4规格以上的适配卡
时, PCIEX1_2插槽将无法使用。
MIC
Line In
Line Out
S/PDIF In
S/PDIF Out
Side Speaker Out
Surround Speaker Out
Center/Subwoofer Speaker Out
- 8 -
PS/2 KB/Mouse
第一章 硬件安装
1-1 安装前的注意事项
主板是由许多精密的集成电路及其他元件所构成,这些集成电路很容易因静电影
响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备:
•安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等,否则会影响到产
品保修期限的认定标准。
•要安装或移除主板以及其他硬件设备的前请务必先关闭电源,并且将电源线
自插座中拔除。
•安装其他硬件设备至主板内的插座时,请确认接头和插座已紧密结合。
•拿取主板时请尽量不要触碰金属接线部分以避免线路发生短路。
•拿取主板、中央处理器(CPU)或内存条时,最好戴上防静电手环。若无防静电
手环,请确保双手干燥,并先碰触金属物以消除静电。
•主板在未安装的前,请先置放在防静电垫或防静电袋内。
•当您要拔除主板电源插座上的插头时,请确认电源供应器是关闭的。
•在开启电源前请确定电源供应器的电压值是设置在所在区域的电压标准值。
•在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
•请勿让螺丝接触到主板上的线路或零件,避免造成主板损坏或故障。
•请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
•请勿将电脑主机放置在不平稳处。
•请勿将电脑主机放置在温度过高的环境中。
•在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
•如果您对执行安装不熟悉,或使用本产品发生任何技术性问题时,请咨询专
业的技术人员。
- 9 - 硬件安装
1-2 产品规格
中央处理器(CPU)
AMD Phenom
支持 AM3 处理器:
™
II 处理器 / AMD Athlon™ II 处理器
(请至技嘉网站查询有关支持的处理器列表 )
Hyper Transport Bus
芯片组
内存 4个1.5V DDR3 DIMM插槽,最高支持到16 GB
支持 5200 MT/s
北桥:AMD 880G
南桥:AMD SB850
支持双通道内存技术
(注一 )
支持 DDR3 1866 (O.C.)/1333/1066 MHz
(请至技嘉网站查询有关支持的内存条速度及列表 )
显示功能 内建于北桥芯片:
- 1个 D-Sub
- 1个 DVI-D插座
- 1个 HDMI插座
音频
内建 Realtek ALC892芯片
支
支持 2/4/5.1/7.1声道
插座
(注二 ) (注三 )
(注三 )
持 High Definition Audio
支持 Dolby® Home Theater杜比环绕音频技术
网络
扩展槽 1个PCI Express x16插槽,支持x16运行规格(PCIEX16)
2个 PCI Express x1插槽 (PCIEX1_2与 PCIEX4插槽共享频宽 )
支持 S/PDIF输入 /输出
支持 CD音频输入
内建 1个 Realtek RTL8111D/E芯片 (10/100/1000 Mbit)
1个 PCI Express x16插槽,支持 x4运行规格 (PCIEX4)
(注四 )
(PCI Express插槽皆支持 PCI Express 2.0)
多重显示技术
存储设备介面 内建于南桥芯片:
3 个PCI 插槽
支持ATI Hybrid CrossFireX
™
技术
- 6个 SATA 6Gb/s插座 (SATA3_0~SATA3_5),可连接 6个 SATA 6Gb/s设备
- SA
A支持 RAID 0、 RAID 1、 RAID 5、 RAID 10及 JBOD功能
T
内建于 GIGABYTE SATA2芯片:
- 1个 IDE插座支持 ATA-133/100/66/33规格,最多可连接 2个 IDE设备
- 2个 SATA 3Gb/s插座 (GSATA2_6、 GSATA2_7),可连接 2个 SATA 3Gb/s
设备
- SATA支持 RAID 0、 RAID 1及 JBOD功能
内建于 iTE IT8720芯片:
- 1个软驱插座,可连接 1个软驱
硬件安装 - 10 -
USB
- 最多
内建于南桥芯片:
支持 12个 USB 2.0/1.1连接端口(4个在后方面板, 8个需经由排
线从主板内 USB插座接出 )
内建于 NEC D720200F1芯片:
- 最多支持 2个 USB 3.0/2.0连接端口在后方面板
IEEE 1394 内建于 T.I. TSB43AB23芯片
-
多
支持3个IEEE 1394a连接端口(1个在后方面板,2个需经由排线
最
:
从主板内 IEEE 1394a插座接出 )
内接插座 1个 24-pin ATX主电源插座
1个 8-pin ATX 12V电源插座
1个软驱插座
1个 IDE插座
6个 SATA 6Gb/s插座
2个 SATA 3Gb/s插座
1个 CPU风扇插座
2个系统风扇插座
1个电源风扇插座
1个前端控制面板插座
1个前端音频插座
1个光驱音频输入插座
1个 S/PDIF输入插座
1个 S/PDIF输出插座

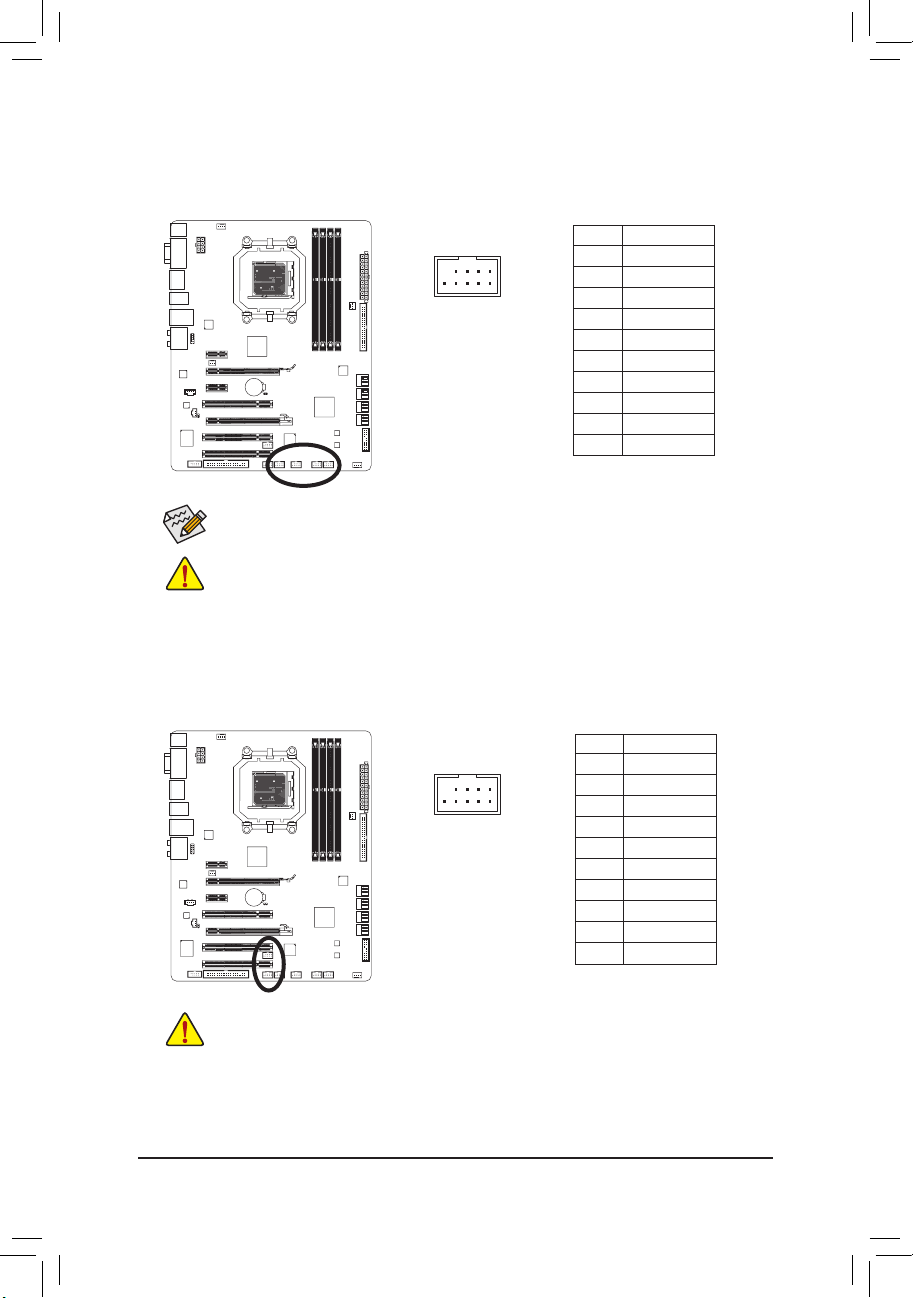

4个 USB 2.0/1.1插座
2个 IEEE 1394a插座
1个串行端口插座
1个清除 CMOS数据功能接脚
后方面板设备 1个 PS/2键盘或鼠标插座
连
接插座
1个 DVI-D插座
1个 HDMI插座
1个 D-Sub插座
(注二 ) (注三 )
(注三 )
1个 S/PDIF光纤输出插座
4个 USB 2.0/1.1连接端口
2个 USB 3.0/2.0连接端口
1个 IEEE 1394a插座
1个 RJ-45端口
6个音频接头 (中央及重低音输出 /后喇叭输出 /侧喇叭输出 /
音频输入 /音频输出 /麦克风 )
- 11 - 硬件安装
I/O控制器 内建 iTE IT8720芯片
硬件监控 系统电压检测
CPU/系统温度检测
CPU/系统 /电源风扇转速检测
CPU过温警告
CPU/系统 /电源风扇故障警告
CPU/系统智能风扇控制
(注五 )
BIOS 2个 8 Mbit flash
支持 DualBIOS
使用经授权 AWARD BIOS
™
PnP 1.0a、 DMI 2.0、 SM BIOS 2.4、 ACPI 1.0b
附加工具程序 支持 @BIOS ( BIOS 在线更新)
支持 Q-Flash( BIOS快速刷新)
支持 Xpress BIOS Rescue( BIOS快速修复)
支持 Download Center(下载中心)
支持 Xpress Install(一键安装)
支持 Xpress Recovery2(一键还原)
支持 EasyTune
(注六 )
支持轻松省节能引擎 (Easy Energy Saver)
支持 Smart Recovery(智能恢复)
支持 Auto Green
支持 ON/OFF Charge
支持 Q-Share(极速共享)
附赠软件 Norton Internet Security (OEM版本 )
操作系统 支持 Microsoft® Windows® 7/Vista/XP
规格 ATX规格; 30.5cmx 24.4cm
(注一 ) 由于 Win dows 32-bit操作系统的限制,若安装超过 4 GB的实体内存时,实际上显示的
内存容量将少于4 GB
。
(注二 ) 此 DVI-D插座不支持转接为 D-Sub的功能。
(注三 ) DVI-D及 HDMI输出仅能择一使用。
(注四 ) 由于 PCIEX1_2插槽与 PCIEX4插槽共享频宽,所以当 PCIEX4插槽安装了 PCIe x4规格以
上的适配卡时, PCIEX1_2插槽将无法使用。
(注五 ) 是否支持 CPU/系统智能风扇控制功能会依不同的 CPU/系统散热风扇而定。
(注六 ) EasyTune可使用的功能会因不同主板而有所差异。
硬件安装 - 12 -
1-3 安装中央处理器及散热风扇
在开始安装中央处理器(CPU) 前,请注意以下的信息:
•
请确认所使用的 CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的 CPU
•
安装CPU 的前,请务必将电源关闭,以免造成毁损。
•
请确认 CPU的第一脚位置,若方向错误, C PU会无法放入 C PU插槽内 (或是确认
CPU两侧的凹角位置及 CPU插槽上的凸角位置 )。
•
请在CPU 表面涂抹散热膏。
•
在CPU 散热风扇未安装完成前,切勿启动电脑,否则过热会导致CPU 的毁损。
•
请依据您的CPU 规格来设置频率,我们不建议您将系统速度设置超过硬件的标
准范围,因为这些设置对于周边设备而言并非标准规格。如果您要将系统速度
设置超出标准规格,请评估您的硬件规格,例如:CP U 、显卡、内存、硬盘等
来设置。
1-3-1 安装中央处理器 (CPU)
A. 请先确认主板上CPU插槽的第一脚(小三角形)位置及CPU的第一脚(小三角形)位置。
列表)
插槽上的小三角形
记号为第一脚位置
AM3插槽
CPU上的小三角形
记号为第一脚位置
AM3 CPU
- 13 - 硬件安装
B. 请依下列步骤将 CPU正确地安装于主板的 CPU插槽内。
•
安装CPU 前,请再次确认电源是关闭的,以避免造成CPU 的损坏。
•
切勿强迫安装CPU 到CP U 插槽中,若插入的方向错误,C PU 就无法插入,此时请立
刻更改插入方向。
步骤一:
CPU 插槽拉杆
将CPU 插槽拉杆向上完全拉起。
步骤二:
将CPU第一脚(标示小三角形记号处)对齐CPU插槽上的三
角型记号,再将CPU
小心放入插槽中,并确定所有针脚都
已进入插槽内。
PU 完全插入定位后,一手按住CPU 中间的位置,缓
确定C
缓的将插座拉杆向下压至锁住的位置。
硬件安装 - 14 -
1-3-2 安装散热风扇
请依下列步骤将CPU散热风扇正确地安装于CPU上。(此范例为技嘉散热风扇)
步骤一:
在已安装完成的C P U 上均匀涂抹一层适
量的散热膏。
步骤三:
将散热风散的扣具勾住C PU 插槽脚座一
边的凸点,再将另一边的扣具向下施力
勾住CPU 插槽脚座的凸点。
步骤五:
最后将散热风扇的电源线插入主板上的CPU 散热风扇电源
插座(CPU_FAN) ,即完成CPU 散热风扇的安装。
步骤二:
将散热风扇放在CPU 上。
步骤四:
将散热风散拉杆从左侧向上转向右侧扣
紧。(详细安装方式请参考所购买的散热
风扇的使用手册)
若要将散热风扇自CP U 上移除时请小心操作,因为散热风扇与C PU 间的散热膏或散
热胶带可能会粘住CPU ,若移除时不当操作可能因此损坏CPU 。
- 15 - 硬件安装
1-4 安装内存条
在开始安装内存条前,请注意以下的信息:
•
请确认所使用的内存条规格是在此主板的支持范围,建议您使用相同容量、厂
牌、速度、颗粒的内存条。
(请至技嘉网站查询有关支持的内存条速度及列表)
•
在安装内存条的前,请务必将电源关闭,以免造成毁损。
•
内存条有防呆设计,若插入的方向错误,内存条就无法安装,此时请立刻更改插
入方向。
1-4-1 双通道内存技术
此主板配置4 个DDR3 内存条插槽并支持双通道内存技术(Dual Channel Technology) 。安装内存条
后,BIOS 会自动检测内存的规格及其容量。当使用双通道内存时,内存前端总线的频宽会
增加为原来的两倍。
4 个DDR3 内存条插槽分为两组通道(Channel) ,分别包含两个插槽:
通道0 (Channel 0) :DDR3_1 ,DDR3_2 ( 插槽1 及插槽2)
通道1 (Channel 1) :DDR3_3 ,DDR3_4 ( 插槽3 及插槽4)
DDR3_1
DDR3_2
可启动双通道内存的组合如下表:
2支内存条
4支内存条
(SS:单面, DS:双面, --:没有安装内存 )
DDR3_3
DDR3_4
DDR3_1 DDR3_2 DDR3_3 DDR3_4
DS/SS - - DS/SS - -
- - DS/SS
DS/SS DS/SS
- - DS/SS
DS/SS DS/SS
由于 CPU的限制,若要使用双通道内存技术,在安装内存条时需注意以下说明:
1. 如果只安装一支 DDR3内存条,无法启动双通道内存技术。
2. 如果要安装两支或四支 D DR3内存条,建议您使用相同的内存条 ( 即相 同容量、厂
牌、速度、颗粒),并将其安装于相同颜色的DDR3 插槽内,才能发挥双通道内存技
术的最佳性能。
硬件安装 - 16 -
1-4-2 安装内存条
安装内存条前,请再次确认电源是关闭的,以避免造成内存的损坏。DDR3 与D D R2 并
不兼容也不兼容于DDR ,安装前请确认是否为DDR3 内存条。
凹痕
DDR3内存条
DD R3内存条上有一个凹痕,只能以一个方向安装至内存条插槽内。请依下列步骤将内存条
正确地安装于主板的内存插槽内。
步骤一:
确定好内存条的方向后,扳开内存条插槽两侧的卡扣,
将内存条放入插槽,双手按在内存条上边两侧,以垂直
向下平均施力的方式,将内存条向下压入插槽。
步骤二:
内存若确实地压入插槽内,两旁的卡扣便会自动向内卡
住内存条,并予以固定。
- 17 - 硬件安装
1-5 安装适配卡
在开始安装适配卡前,请注意以下的信息:
•
请确认所使用的适配卡规格是在此主板的支持范围,并请详细阅读适配卡的使用
手册。
•
在安装适配卡的前,请务必将电源关闭,以免造成毁损。
PCI Express x1插槽
PCI Express x16插槽 (PCIEX16)
PCI Express x16插槽 (PCIEX4)
PCI插槽
请依下列步骤将适配卡正确地安装于主板的适配卡插槽内:
1. 先找到正确规格的适配卡插槽,再移除电脑机箱背面、插槽旁的金属挡板。
2. 将适配卡对齐插槽,垂直地向下压入插槽内。
3. 请确定适配卡的金手指已完全插入插槽内。
4. 将适配卡的金属挡板以螺丝固定于机箱内。
5. 安装完所有的适配卡后,再将电脑机箱盖上。
6. 开启电源,若有必要请至 BIOS中设置各适配卡相关的设置。
7. 在操作系统中安装适配卡所附的驱动程序。
范例:安装 /移除 PCI Express显卡:
•
安
装显卡:
手按在显卡上边两侧,垂 直 向 下 地
以双
将显卡插入PCI Express 插槽中。请确认显
卡与PCI Express 插槽完全密合且不会左右
摇晃。
•
移除 P CI EX16 插槽显
卡:
将插槽上的卡扣轻轻
扳开,再将显卡移除
即可。
硬件安装 - 18 -
•
移 除 P C IE X4 插槽 显
卡:
将PCI Expr ess 插槽尾
端 的 白 色 卡 扣 向 内
压,即可移除显卡。
1-6 构建 ATI Hybrid CrossFireX™系统
ATI Hybrid CrossFireX 技术经由独立显卡和内建显示核心结合的模式下,为AMD 平台带来了显
着的显示性能突破。本章节提供启动ATI Hybrid CrossFireX 的步骤说明。
A. 系统需求
- 操作系统 Windows 7、 Windows Vista、或 Windows XP
- 具备支持 ATI Hybrid CrossFireX功能的主板以及其驱动程序
- 具备支持 ATI Hybrid CrossFireX功能的显卡
(注二 )
B. 连接显卡
步骤一:
参考「1-5 安装适配卡」章节的步骤将显卡安装至主板上的PCI Express 插槽。
步骤二:
将显示器的接头接至后方面板的显示插座。
C. BIOS设置
在 BIOS设置程序的「 Advanced BIOS Features」,针对以下选项进行设置:
- 「 Internal Graphics Mode」选项设为「 UMA」。
- 「 UMA Frame Buffer Size」选项设为「 256MB」或「 512MB」。
- 「 Surround View」选项设为「 Disabled」。
- 「 Init Display First」选项设为「 OnChipVGA」。
D. 设置显示驱动程序
在操作 系 统 中 安 装完主 板 的 驱 动 程序后 , 进 入 「 AT I
Catalyst™ Control Center」。在左上角的「图形」按钮选择
「 CrossFire™」选项并确认「启用 CrossFire™」已被选取。
(注一 )
(注三 )
(注三 )
(注一 ) Window XP操作系统,请务必安装 AMD芯片组驱动程序 8.51 (含 )以上版本。
(注二 ) 安装主板芯片组驱动程序后,不需要再另外安装显卡的驱动程序。
(注三 ) 若要变更 BIOS设置程序中「 Internal Graphics Mode」或「 UMA Frame Buffer Size」选项的
设置值,务必先在操作系统中关闭 CrossFire再进行设置。
- 19 - 硬件安装
1-7 后方设备插座介绍
USB 2.0/1.1连接端口
此连接端口支持US B 2.0/1.1 规格,您可以连接USB 设备至此连接端口。例如:US B 键盘/
鼠标、USB 打印机、U 盘…等。
PS/2 键盘或 PS/2鼠标插座
连接 PS/2键盘及鼠标至此插座。
D-Sub插座
此插座支持 15-pin的 D-Sub接头,您可以连接支持 D-Sub接头的显示器至此插座。
DVI-D插座
此插座支持DVI-D规格并且可支持最高至2560x1600的分辨率(实际所支持的分辨率会依您
所使用的显示器而有不同),您可以连接支持DVI-D 接头的显示器至此插座。
S/PDIF光纤输出插座
此插座提供数字音频输出至具有光纤传输功能的音频系统,使用此功能时须确认您的
音频系统具有光纤数字输入插座。
HDMI插座
HDMI (High-Definition Multimedia Interface) 提供全数字化视频/ 声音传输介面,可以传播未经
压缩的音频信号及视频信号,并兼容于H DCP 规格。您可以连接具有HDM I 功能的影音设
备至此插座。注:HDM I 技术最高可支持至1920x1200 的分辨率,实际所支持的分辨率会
依您所使用的显示器而有不同。
(注一 ) (注二 )
(注二 )
•
当您安装HDMI 设备后,请先确认音频播放的预设设备是否设置为HDMI ( 此选
项名称会因不同操作系统而有不同,请参考下图说明),并在BIOS 主画面下的
「Advanced BIOS Features 」,将「Onboard VGA output connect 」选项设置为「D-
SUB/HDMI 」。
•
请注意此HDMI 的音频输出仅支持AC3 、DTS 及2-channel-LPCM 格式。(AC3 及DTS 需
经由扩大机解码)
在Windows Vista 进入此选单,请在开始> 控制面板> 声
音及音频设备> 音频,将「Realtek HDMI Output 」设为
预设值。
(注一 ) 此 DVI-D插座不支持转接为 D-Sub的功能。
(注二 ) DVI-D及 HDMI输出仅能择一使用。
硬件安装 - 20 -
A. 双显示器组合:
此主板内建三种视频信号输出接头:DVI-D 、HDMI 及D-Sub 。下表列出是否支持两组显示
器的组合。
双 显 示
器 输 出
组合 是否支持
DVI-D + D-Sub 支持
DVI-D + HDMI 不支持
HDMI + D-Sub 支持
B. 播放 HD DVD及蓝光光盘:
要播放HD DVD或蓝光光盘,建议您参考下列系统配备规格(或更高的系统规格),才能获
得较佳的播放品质。
• 内存: 2支 DDR3 1066 MHz、容量 1 GB的内存条,并启动双通道技术
• BIOS设置: UMA Frame Buffer Size 需设为 256 MB以上 (请参考第二章「 BIOS程序设置」
-「 Advanced BIOS Features」的说明 )
• 播放软件: CyberLink PowerDVD 8.0或以上 (请注意:请启动硬件视频加速功能。 )
• 兼容于 HDCP规格的显示器
IEEE 1394a连接端口
此连接端口支持 IEEE 1394a规格,具有高速、高频宽及热插拔等功能。您可以连接 IE EE
1394a设备至此连接端口。
网络插座 (RJ-45)
此网络插座是超高速以太网络(Gigabit Ethernet) ,提供连线至互联网,传输速率最高每秒
可达1 GB (1 Gbps) 。网络插座指示灯说明如下:
连线/ 速度
指示灯
运行指示灯
网络插座
连线/ 速度指示灯:
灯号状态 说明
亮橘色灯 传输速率1 Gbps
亮绿色灯 传输速率100 Mbps
灯灭 传输速率10 Mbps
运行指示灯:
灯号状态 说明
闪烁 传输数据中
灯灭 无传输数据
USB 3.0/2.0连接端口
此连接端口支持USB 3.0 规格,并可兼容于US B 2.0/1.1 规格。您可以连接US B 设备至此连
接端口。例如:USB 键盘/ 鼠标、USB 打印机、U 盘等。
•
要移除连接于各插座上的连接线时,请先移除设备端的接头,再移除连接至主板
端的接头。
•
移除连接线时,请直接拔出,切勿左右摇晃接头,以免造成接头内的线路短路。
- 21 - 硬件安装
中央及重低音输出 (橘色 )
此插孔在 5.1/7.1声道音频输出模式中,可提供中央及重低音声道输出。
后喇叭输出 (黑色 )
此插孔在 7.1声道音频输出模式中,可提供后置环绕声道输出。
侧喇叭输出 (灰色 )
此插孔在 4/5.1/7.1声道音频输出模式中,可提供中置环绕声道输出声音。
音频输入 (蓝色 )
此插孔预设值为音频输入孔。外接光驱、随身听及其他音频输入设备可以接至此插孔。
音频输出 (绿色 )
此插孔预设值为音频输出孔。在使用耳机或双声道音频输出时,可以接至此插孔来输
出声音。在4/5.1/7.1 声道音频输出模式中,可提供前置主声道音频输出。
麦克风 (粉红色 )
此插孔为麦克风连接孔。麦克风必须接至此插孔。
以上 ~ 音频插孔除了可支持预设值所指定的设备外,也可以通过软件来改变
插孔定义,支持不同的音频设备类型,唯独麦克风仍必须连接至 的麦克风插孔
才有作用。详细的软件设置请参考第五章-「2/4/5.1/7.1 声道介绍」的说明。
硬件安装 - 22 -
1-8 插座及跳线介绍
12
4
10
13
19
14
15
123 5
7
9
8
11
18 6
1) ATX_12V
2) ATX
3) CPU_FAN
4) SYS_FAN1/SYS_FAN2
5) PWR_FAN
6) FDD
7) IDE
8) SATA3_0/1/2/3/4/5
9) GSATA2_6/7
10) BAT
连接各种外接硬件设备时,请注意以下的信息:
•
请先确认所使用的硬件设备规格与欲连接的插座符合。
•
在安装各种设备的前,请务必将设备及电脑的电源关闭,并且将电源线自插座中
拔除,以免造成设备的毁损。
•
安装好设备欲开启电源前,请再次确认设备的接头与插座已紧密结合。
16 17
4
11) F_PANEL
12) F_AUDIO
13) CD_IN
14) SPDIF_IN
15) SPDIF_OUT
16) F_USB1/F_USB2/F_USB3/F_USB4
17) F_1394_1/F_1394_2
18) COM
19) CLR_CMOS
- 23 - 硬件安装
1/2) ATX_12V/ATX (2x4-pin 12V电源插座及 2x12-pin主电源插座 )
通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电
源插座前,请先确定电源供应器的电源是关闭的,且所有设备皆已正确安装。电源插
座有防呆设计,确认正确的方向后插入即可。
12V 电源插座主要是提供CPU 电源,若没有接上12V 电源插座,系统将不会启动。
为因应扩展需求,建议您使用输出功率大的电源供应器(500 瓦或以上),以供应
足够的电力需求。若使用电力不足的电源供应器,可能会导致系统不稳或无法
开机。
ATX_12V:
8
5
ATX:
24 12
接脚 定义
1 3.3V
4
1
ATX_12V
2 3.3V
3 接地脚
4 +5V
5 接地脚
6 +5V
7 接地脚
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (仅供2x12-pin的
13 1
X
AT
电源接头使用 )
12 3.3V (仅供 2x12-pin的
电源接头使用 )
接脚 定义
1 接地脚 (仅供 2x4-pin的
电源接头使用 )
2 接地脚 (仅供 2x4-pin的
电源接头使用 )
3 接地脚
4 接地脚
5 +12V (仅供 2x4-pin的
电源接头使用 )
6 +12V (仅供 2x4-pin的
电源接头使用 )
7 +12V
8 +12V
接脚 定义
13 3.3V
14 -12V
15 接地脚
16 PS_ON (soft On/Off)
17 接地脚
18 接地脚
19 接地脚
20 -5V
21 +5V
22 +5V
23 +5V (仅供 2x12-pin的
电源接头使用 )
24 接地脚 (仅供 2x12-pin的
电源接头使用 )
硬件安装 - 24 -
3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (散热风扇电源插座 )
此主板的CPU_FAN 及SYS_FAN1 散热风扇电源接头为4-pin ,SYS_FAN2 及PWR_FAN 为3-pin 。
电源接头皆有防呆设计,安装时请注意方向(黑色线为接地线)。此主板支持CPU风扇控
制功能,须使用具有转速控制设计的CPU散热风扇才能使用此功能。建议您于机箱内加
装系统散热风扇,以达到最佳的散热性能。
1
CPU_FAN
1
SYS_FAN1
1
1
SYS_FAN2
•
请务必接上散热风扇的电源插座,以避免 CPU及系统处于过热的工作环境,若
PWR_FAN
CPU_FAN:
接脚 定义
1 接地脚
2 +12V /速度控制脚
3 转速检测脚
4 速度控制脚
SYS_FAN1:
接脚 定义
1 接地脚
2 +12V /速度控制脚
3 转速检测脚
4 保留
SYS_FAN2/PWR_FAN:
接脚 定义
1 接地脚
2 +12V
3 转速检测脚
温度过高可能导致 CPU烧毁或是系统死机。
•
这
些散热风扇电源插座并非跳线,请勿放置跳帽在针脚上。
6) FDD (软驱插座 )
此插座用来连接软驱。可连接的软驱类型有:360 KB、720 KB、1.2 MB、1.44 MB及2.88 MB 。连
接软驱前请先确认插座及排线第一针脚的位置。通常排线会以不同颜色来标示出第一针脚
位置。软驱排线为选购配件,您可以联系当地代理商购买。
33
34
1
2
- 25 - 硬件安装
7) IDE (IDE插座 )
通过IDE排线此插座最多可连接两个I DE设备(例如:硬盘或光驱等)。连接前请确认插座
上防呆缺口的位置。如果连接了两个IDE 设备,请记得设置两个设备的主从关系(Mast er/
Slave)。 (详细设置请参考 IDE设备厂商所提供的说明 )。
40
39
1
2
8) SATA3_0/1/2/3/4/5 (SATA 6Gb/s插座,由 AMD SB850控制 )
这些SATA 插座支持SATA 6Gb/s 规格,并可兼容于SATA 3Gb/s 及SATA 1.5Gb/s 规格。一个SATA
插座只能连接一个SATA设备。通过AMD SB850控制器可以构建RAID 0、RAID 1、RAID 5、
RA ID 10 及JBO D 磁盘阵列,若您要构建RA ID ,请参考第五章-「如何构建S erial ATA 硬
盘」的说明。
SATA3_4 SAT
A3_2 SATA3_0
7 1
7 1
SATA3_5 SATA3_3 SATA3_1
接脚 定义
1 接地脚
2 TXP
3 TXN
4 接地脚
5 RXN
6 RXP
7 接地脚
•
若要构建R AID 0 或是R AID 1 ,最少须准备两个硬盘。若使用两个以上的硬盘,
硬盘总数需为偶数。
•
若要构建 RAID 5,最少须准备三个硬盘 (硬盘总数不限偶数 )。
•
若要构建RAID 10 ,最少须准备四个硬盘且硬盘总数需为偶数。
硬件安装 - 26 -
请将S ATA 排线的L 型接头连接至
SATA 硬盘。
9) GSATA2_6/7 (SATA 3Gb/s插座,由 GIGABYTE SATA2控制 )
这些SATA 插座支持S ATA 3G b/s 规格,并可兼容于SATA 1.5Gb/s 规格。一个S ATA 插座只能
连接一个SATA设备。通过GIGABYTE SATA2控制器可以构建RAID 0、RAID 1及JBOD磁盘阵
列,若您要构建RAID ,请参考第五章-「如何构建Serial ATA硬盘」的说明。
接脚 定义
GSATA2_6
7 1
7 1
GSATA2_7
1 接地脚
2 TXP
3 TXN
4 接地脚
5 RXN
6 RXP
7 接地脚
若要构建RAID 0 或是RAID 1 ,须准备两个硬盘。
请将S ATA 排线的L 型接头连接至
SATA 硬盘。
10) BAT (电池 )
此电池提供电脑系统于关闭电源后仍能记忆C M OS数据(例如:日期及BI OS设置)所需的
电力,当此电池的电力不足时,会造成CMO S 的数据错误或遗失,因此当电池电力不足
时必须更换。
您也可以利用拔除电池来清除CMOS 数据:
1. 请先关闭电脑,并拔除电源线。
地将电池从电池座中取出,等候约一分钟。(或是使用
2. 小心
如螺丝起子之 类的金属物 碰触电池座的正负极,造成其 短
路约五秒钟)
将电池装回。
3. 再
4. 接上电源线并重新开机。
•
更换电池前,请务必关闭电脑的电源并拔除电源线。
•
更换电池时请更换相同型号的电池,不正确的型号可能引起爆炸的危险。
•
若无法自行更换电池或不确定电池型号时,请联系销售商或代理商。
•
安装电池时,请注意电池上的正 (+)负 (-)极 (正极须向上 )。
•
更换下来的旧电池须依当地法规处理。
- 27 - 硬件安装
11) F_PANEL (前端控制面板接脚 )
电脑机箱的电源开关、系统 重置开关、喇叭、机 箱被开启检测开 关/ 感应器及系统运
行指示灯 等可以 接至此接脚。请依据下列 的针脚 定义连 接,连接时请注意 针脚的 正
负(+/-) 极。
19 20
SPEAK+
PW+
MSG+
SPEAK-
PW-
MSG-
MSG/PWR
•
•
PW-电源开关(红色):
-信息/电源/待命指示灯(黄色/紫色):
系统状态 灯号
S0 灯亮
S1 闪烁
S3/S4/S5 灯灭
连接至机箱前方面板的电源指示灯。当系统正在运行时,指示
喇叭接脚
电源开关
信息/ 电源/ 待命
指示灯
灯为持续亮着;系统进入待命(S1) 模式时,指示灯呈现闪烁;系
统进入休眠模式(S3/S4) 及关机(S5) 时,则为熄灭。
连接至电脑机箱前方面板的主电源开关键。您可以在BIOS 程序中设置此按键的关机
方式(请参考第二章「BIOS程序设置」-「Power Management Setup」的说明)。
SPEAK
•
-喇叭接脚 (橘色 ):
连接至电脑机箱前方面板的喇叭。系统会以不同的哔声来反应目前的开机状况,通
常正常开机时,会有一哔声;若开机发生异常时,则会有不同长短的哔声。哔声所
代表的含意,请参考第五章的「疑难排解」。
•
HD-硬盘运行指示灯(蓝色):
连接至电脑机箱前方面板的硬盘运行指示灯。当硬盘有存取运行时指示灯即会亮起。
RES
•
-系统重置开关 (绿色 ):
连接至电脑机箱前方面板的重置开关 (Reset)键。在系统死机而无法正常重新开机时,
可以按下重置开关键来重新启动系统。
•
CI-电脑机箱被开启检测接脚(
灰色 ):
连接至电脑机箱的机箱被开启检测开关 /感应器,以检测机箱是否曾被开启。若要使
用此功能,需搭配具有此设计的电脑机箱。
PWR-
PWR+
CI+
RES+
HD-
12
CI-
RES-
HD+
电源指示灯
机箱被开启
检测接脚
系统重置开关
硬盘运行
指示灯
电脑机箱的前方控制面板设计会因不同机箱而有不同,主要包括电源开关、系统
重置开关、电源指示灯、硬盘运行指示灯、喇叭等,请依机箱上的信号线连接。
硬件安装 - 28 -
12) F_AUDIO (前端音频插座 )
此前端音频插座可以支持HD (High Definition,高保真)及AC'97音频模块。您可以连接机箱
前方面板的音频模块至此插座,安装前请先确认音频模块的接脚定义是否与插座吻合,
若安装不当可能造成设备无法使用甚至损毁。
HD 接头定义: AC'97接头定义:
1 2
9 10
•
机箱前方面板的音频输出预设值为支持HD 音频模块,若您欲以AC'97 音频模块
接脚 定义
1 MIC2_L
2 接地脚
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 接地脚
7 FAUDIO_JD
8 无接脚
9 LINE2_L
10 接地脚
接脚 定义
1 MIC
2 接地脚
3 MIC电源
4 无作用
5 Line Out (R)
6 无作用
7 无作用
8 无接脚
9 Line Out (L)
10 无作用
来输出音频时,请参考第五章-「 2/4/5.1/7.1声道介绍」的说明。
•
机箱前方面板的音频插座与后方的音频插座会同时发声。当使用前方面板为HD
音频模块而欲关闭后方的音频输出功能时,请参考第五章-「2/4/5.1/7.1 声道介
绍」的说明。
•
有部分市售机箱的前方音频连接线并非模块化,而各机箱的音频连接线定义或
有不同,如何连接请咨询机箱制造商。
13) CD_IN (光驱音频插座 )
您可以将光驱所附的音频信号线连接至此插座。
接脚 定义
1
1 左声道音频输入
2 接地脚
3 接地脚
4 右声道音频输入
- 29 - 硬件安装
14) SPDIF_IN (S/PDIF输入插座 )
此插座提供输入S/PD I F 数字信号的功能,通过S/PDI F 输入音频扩展挡板可以连接具有数
字输出功能的音频系统。音频扩展挡板为选购配件,您可以联系当地代理商购买。
1
接脚 定义
1 电源
2 SPDIFI
3 接地脚
15) SPDIF_OUT (S/PDIF输出插座 )
此插座提供输出S/P D IF数字信号的功能,可连接数字音频连接线(由适配卡提供)将数
字音频信号由主板输出至特定的显卡或声 卡。举例来说,若要将H DM I 显示器连接至
显卡,有的显卡必须通过数字音频连接线将数字音频信号由主板输出至该显卡,以便
HDMI显示器在输出视频的同时也输出数字音频。
关于如何连接您的数字音频连接线,请详细阅读适配卡的使用手册。
1
接脚 定义
1 SPDIFO
2 接地脚
硬件安装 - 30 -
16) F_USB1/F_USB2/F_USB3/F_USB4 (USB连接端口扩展插座 )
此插座支持 USB 2.0/1.1规格,通过 USB扩展挡板,一个插座可以接出两个 USB连接端口。
USB扩展挡板为选购配件,您可以联系当地代理商购买。
接脚 定义
9
10
1
2
1 电源 (5V)
2 电源 (5V)
3 USB DX-
4 USB Dy-
5 USB DX+
6 USB Dy+
7 接地脚
8 接地脚
9 无接脚
10 无作用
系统进入S4/S5 模式后,只有F_USB1 插座接出的USB 连接端口支持ON/OFF Charge
功能。
•
请勿将 2x5-pin的 IEEE 1394扩展挡板连接至此 USB连接端口扩展插座。
•
连接US B 扩展挡板前,请 务必将电脑的电源关闭,并且将电源线自插座中拔
除,以免造成USB 扩展挡板的毁损。
17) F_1394_1/F_1394_2 (IEEE 1394a连接端口扩展插座 )
此插座支持 IEEE 1394a规格,通过 IEEE 1394a扩展挡板可以接出 I E E E 1394a连接端口。
IEEE 1394a扩展挡板为选购配件,您可以联系当地代理商购买。
接脚 定义
1 TPA+
9
10
•
请勿将 USB扩展挡板连接至此 IEEE 1394a连接端口扩展插座。
•
连接 I EEE 1394a扩展挡板前,请务必将电脑的电源关闭,并且将电源线自插座
1
2
2 TPA 3 接地脚
4 接地脚
5 TPB+
6 TPB 7 电源 (12V)
8 电源 (12V)
9 无接脚
10 接地脚
中拔除,以免造成 IEEE 1394a扩展挡板的毁损。
•
连接IEEE 1394a 设备时,请先连接电脑端的接头,再连接至IEEE 1394a 设备,并
确认接头与插座已紧密结合。
- 31 - 硬件安装
18) COM (串行端口扩展挡板插座 )
通过串行端口扩展挡板可以接出一组串行端口。串行端口扩展挡板为选购配件,您可
以联系当地代理商购买。
接脚 定义
1 NDCD -
9
10
1
2
2 NSIN
3 NSOUT
4 NDTR 5 接地脚
6 NDSR -
7 NRTS -
8 NCTS -
9 NRI 10 无接脚
19) CLR_CMOS (清除 CMOS数据功能接脚 )
利用此接脚可以将主板的CMOS数据(例如:日期及B IOS设置)清除,回到出厂设置值。
如果您要使用清除C MOS 数据时,请使用跳帽将针脚短路数秒钟,或使用如螺丝起子之
类的金属物同时碰触两支针脚数秒钟。
•
清除 CMOS数据前,请务必关闭电脑的电源并拔除电源线。
•
清除C MOS 数据后在启动电脑的前,请记得移除跳帽,若未移除跳帽就开机,
会造成主板的损毁。
•
开机后请进入BIOS载入出厂预设值(Load Optimized Defaults)或自行输入设置值(请
参考第二章-「BIOS 程序设置」的说明)。
硬件安装 - 32 -
开路:一般运行
短路:清除CMOS 数据
第二章 BIOS 程序设置
BIOS (Basic Input and Output System ,基本输入输出系统)经由主板上的CMOS 芯片,记录着系
统各项硬件设备的设置参数。主要功能为开机自我检测(POST ,Pow er-O n Self-Test) 、保存系
统设置值及载入操作系统等。BIOS 包含了BIO S 设置程序,供用户依照需求自行设置系统参
数,使电脑正常工作或执行特定的功能。
记忆CM OS 数据所需的电力由主板上的锂电池供应,因此当系统电源关闭时,这些数据并不
会遗失,当下次再开启电源时,系统便能读取这些设置数据。
若要进入BIOS设置程序,电源开启后,BIOS在进行POST时,按下<Delete>键便可进入BIOS设置
程序主画面。如果需要高级的BIOS设置,请在BIOS设置程序主画面按下<Ctrl> + <F1>键即可。
当您需要更新BIOS ,可以使用技嘉独特的BIOS 更新方法:Q-Flash (BIOS 快速刷新)或@BIOS
(BIOS 在线更新)。
•
Q-Flash 是可在 BIOS设置程序内更新 BIOS的软件,让用户不需进入操作系统,就可以
轻松的更新或备份 BIOS。
•
@BIOS 是可在 Windows操作系统内更新 BIOS的软件,通过与互联网的连接,下载及更
新最新版本的 BIOS。
欲了解 Q-Flash及 @BIOS的详细使用方法,请参考第四章-「 BIOS更新方法介绍」的说明。
•
更新BIOS 有其潜在的风险,如果您使用目前版本的BIOS 没有问题,我们建议您不
要任意更新B
毁损。
•
开机时系统会出现哔声,如何判别哔声所代表的意义,请参考第五章-「疑难排
解」的说明。
•
我们不建议您随意变更BIOS 设置程序的设置值,因为可能因此造成系统不稳定或
其它不可预期的结果。如果因设置错误造成系统不稳定或不开机时,请试着清除
CM O S 设置值数据,将BIO S 设置恢复至出厂预设值。(清除CM O S 设置值,请参考
第二章-「Load Optimized Defaults 」的说明,或是参考第一章-「电池」或「CLR_
CMOS接脚」的说明。 )
IOS。如需更新 BIOS,请小心的执行,以避免不当的操作而造成系统
- 33 - BIOS程序设置
2-1 开机画面
电源开启后,会看到如以下的画面:
A. LOGO画面 (预设值 )
功能键
B. POST画面
主板型号
BIOS 版本
功能键说明:
<TAB> :POST SCREEN
按 <Tab>键可以进入 P O S T画面。若要在一开机时显示 P OST画面,请参考第 47页「 Full
Screen LOGO Show」选项的说明。
: BIOS SETUP\Q-FLASH
<DEL>
按 <Delete>键进入 BIOS设置程序主画面,或通过 BIOS设置程序进入 Q-Flash。
<F9>: XPRESS RECOVERY2
请参
考第四章-「X pre ss Rec o very2 (一键还原)介绍」的说明。若您的前曾使用驱动
程序光盘进入Xp res s Rec ove ry2 程序执行备份数据,的后即可在POS T 画面按<F9> 键进入
Xpress Recovery2 程序。
<F12>: BOOT MENU
Boo t Men u 功能让您不需进入BI OS 设置程序就能设置第一优先开机设备。使用<h> 或<i>
键选择欲作为第一优先开机的设备,然后按<E n ter> 键确认。按<E sc> 可以离开此画面,
系统将依此选单所设置的设备开机。
注意:
<END> :Q-FLASH
按<End> 键让您不需进入
在此画面所做的设置只适用于该次开机。重新开机后系统仍会以在B I O S 设置程
序内的开机顺序设置为主,或您可以依需求再次至Boot Menu 设置。
Award M odular BIOS v6.00PG, An E nergy Star All y
Copyrig ht (C) 1984 -2010, Award S oftware, Inc .
GA-88 0GA-UD3 H F3b
.
.
.
.
<DEL>: BIOS Setup <F9>: Xpre ssRecovery2 <F12>: Boo t Menu <End >: Qflash
06/04 /2010-R S880P-SB 850-7A6 6BG0IC-0 0
BIOS设置程序就能直接进入 Q-Flash。
功能键
BIOS 程序设置 - 34 -
2-2 BIOS设置程序主画面
进入BIOS 设置程序时,便可看到如下的主画面。从主画面中可以让您选择各种不同设置选
单,您可以用上下左右键来选择要设置的选项,按<Enter> 键即可进入子选单。
(BIOS范例版本: F3b)
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
: Select Item F11: Save CMOS to BIOS
higf
Change CPU's Clock & Voltage
BIOS设置程序主画面 /设置画面操作按键说明
<h><i><f><g> 向上、向下、向左或向右移动光标以选择项目
<
Enter> 确定选项设置值或进入子选单
<Esc>
<
<Page Down>
<F1>
<F2>
<
<
<
<
<F10>
<
<
离开目前画面,或从主画面离开
Page Up> 改变设置状态,或增加选项中的数值
改变设置状态,或减少选项中的数值
显示所有功能键的相关说明
移动游标至目前设置项目的右方辅助说明窗口
<
F5> 可载入该画面原先所有项目设置
F6> 可载入该画面的最安全预设值
F7> 可载入该画面的最佳化预设值
Q-Flash
F8> 进入
功能
F9> 显示系统信息
是否储存设置并离开
CMOS
F11> 储存
F12> 载入
内容为一个设置文件
CMOS
预存的设置文件
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
BIOS
(
仅适用于子选单 )
(
仅适用于子选单 )
(
仅适用于子选单 )
BIOS
设置程序
设置程序
(Item Help)
主画面的辅助说明
当您在BIOS 设置程序主画面时,画面最下方会显示被选取选项的说明。
设置画面的辅助说明
当您在子选单时,只要按下 <F1>键,便可显示该设置画面的按键操作辅助说明窗口 (Gen era l
lp),若欲跳离辅助说明窗口,只须按 <Esc>键即可。另外,在选项的右边 (Item Help)也会出
He
现与该选项相关的使用说明及注意事项。
•
若在主画面或设置画面中没有找到您所需要的选项,请在该画面按<Ctrl> + <F1> ,
即可出现高级选项。
•
若系
统运行不稳定时,请选择「Lo ad Opt imi zed Defau lts 」,即可载入出厂的预
设值。
•
实际的BIOS 设置画面可能会因不同的BIOS 版本而有差异,本章节的BIOS 设置程序
画面仅供参考。
- 35 - BIOS 程序设置
<F11>及 <F12>功能键说明 (仅适用于主画面 )
F11: Save CMOS to BIOS
此功能提供您将设置好的
组设置文件(P
<SPACE> 键),再按<Enter> 即可完成设置。
F12: Load CMOS from BIOS
系统若因运行不稳定而重新载入 BI OS出厂预设值时,可以使用此功能将预存的 CM OS设
置文件载入,即可免去再重新设置BIOS 的麻烦。请在欲载入的设置文件上按<Enter> 即可
载入该设置文件数据。
MB Intelligent Tweaker(M.I.T.) (频率 /电压控制 )
提供调整 CPU/内存时钟、倍频、电压的选项。
Standard CMOS Features (标准 CMOS设置 )
设置系统日期、时间、软 /硬盘规格及选择暂停系统 POST的错误类型等。
Advanced BIOS Features (高级 BIOS功能设置 )
设置开机磁盘 /设备的优先顺序、 CPU高级功能及开机显示设备选择等。
Integrated Peripherals (集成外设 )
设置所有的周边设备。如 IDE、 SATA、 USB、内建音频及内建网络…等的设置。
Power Management Setup (省电功能设置 )
设置系统的省电功能运行方式。
PnP/PCI Configurations (即插即用与 PCI程序设置 )
设置 PnP即插即用介面以及 PCI介面的相关参数。
PC Health Status (电脑健康状态 )
显示系统自动检测到的温度、电压及风扇转速等信息。
Load Fail-Safe Defaults (载入最安全预设值 )
执行此功能可载入BIOS 的最安全预设值。此设置值较为保守,但可使系统开机时更加
稳定。
Load Optimized Defaults (载入最佳化预设值 )
执行此功能可载入 BIOS的最佳化预设值。此设置值较能发挥主板的运行性能。
Set Supervisor Password (设置管理员密码 )
设置一组密码,以管理开机时进入系统或进入BIO S 设置程序修改BIOS 的权限。管理员
密码允许用户进入BIOS 设置程序修改BIOS 设置。
Set User Password (设置用户密码 )
设置一组密码,以管理开机时进入系统或进入BIO S 设置程序的权限。用户密码允许用
户进入BIOS 设置程序但无法修改BIOS 设置。
Save & Exit Setup (储存设置值并退出设置程序 )
储存已变更的设置值至CMOS 并离开B IOS 设置程序。当确认信息出现后,按<Y> 键即可
离开BIOS 设置程序并重新开机,以便套用新的设置值,按<F10> 键也可执行本功能。
Exit Without Saving (退出设置程序但不储存设置值 )
不储存修改的设置值,保留旧有设置重新开机。按 <Esc>也可直接执行本功能。
rof ile 1-8)并可分别命名。请先输入设置文件名称 (若要清除预设的名称可按
BIOS设置值储存成一个 C MOS设置文件 (Pro file),最多可设置八
BIOS程序设置 - 36 -
2-3 MB Intelligent Tweaker(M.I.T.) (频率 /电压控制 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
IGX Conguration [Press Enter]
CPU Clock Ratio [Auto] 2800Mhz
CPU NorthBridge Freq.
CPU Host Clock Control [Auto]
x CPU Frequency(MHz)
PCIE Clock(MHz)
PCIe Spread Spectrum
Link Width [Auto]
HT
Link Frequency [Auto] 2000Mhz
HT
Set Memory Clock
x Memory Clock
DRAM Conguration [Press Enter]
System Voltage Optimized
********
Voltage Control [Auto]
System
x CPU PLL
x
x
x
x
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
x CPU NB VID Control Auto
x CPU Voltage Control Auto
Voltage Control Auto
DRAM Voltage control Auto
DDR VTT Voltage Control Auto
NB Voltage Control Auto
NB/PCIe/PLL Voltage Control Auto
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
Normal CPU Vcore 1.3250V
[Auto] 2000Mhz
200
[Auto]
[Disabled]
[Auto]
x6.66 1333Mhz
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
********
MB Intelligent Tweaker(M.I.T.)
Menu Level
Menu Level
Item Help
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
•
系统是否会依据您所设置的超频或超电压值稳定运行,需视整体系统配备而定。
不当的超频或超电压可能会造成CP U、芯片组及内存的损毁或减少其使用寿命。
我们不建议您随意调整此页的选项,因为可能造成系统不稳或其它不可预期的结
果。仅供电脑玩家使用。(若自行设置错误,可能会造成系统不开机,您可以清
除CMOS设置值数据,让BIOS设置恢复至预设值。)
•
当「 System Voltage Optimized」呈现红字闪烁警示状态时,建议您将「 System Voltage Control」选项设为「
Auto」,以维持最佳的系统电压。
- 37 - BIOS程序设置
IGX Configuration
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
Internal Graphics Mode [UMA]
UMA Frame Buffer Size [Auto]
x Surround
Onboard
VGA
x VGA
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
View Disabled
VGA output connect [Auto]
Core Clock control [Auto]
Core Clock(MHz) 560
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
IGX Conguration
Menu Level
Item Help
Internal Graphics Mode (内建显示功能 )
此选项提供您选择是否由系统主内存提供主板内建显示功能所需要的显示内存。
Disabled 关闭主板内建显示功能。
UMA 设置内建显示功能所需要的显示内存由系统主内存提供。 (预设值 )
UMA Frame Buffer Size (选择显示内存大小 )
UMA Frame Buffer Size 指的是主板内建显示功能所需要的显示内存大小。此部分的显示内
存由系统主记忆分享出来。例如像MS-DOS 操作系统就会使用到这一部分的内存来做为
显示的用。选项包括:Auto ( 预设值)、128MB 、256MB 、512MB 。
Surround View (启动 Surround View功能 )
此选项只有在安装ATI 显卡及「A d van ced BIO S Fea ture s 」下的「I nit Dis play Firs t 」设为
「PEG 」时才能设置。此选项提供您选择是否开启Surround View 功能。(预设值:Disabled)
Onboard VGA output connect (内建显示输出插座 )
此选项提供您选择视频从 D-SUB/DVI-D或 D-SUB/HDMI内建显示插座输出。
Auto 依系统的输出设备, BIOS自动检测选择视频从D-SUB/DVI-D或 D-SUB/HDMI
内建显示插座输出。 (预设值 )
D-SUB/DVI 选择视频从 D-Sub/DVI-D内建显示插座输出。
D-SUB/HDMI 选择视频从 D-Sub/HDMI内建显示插座输出。
VGA Core Clock control (内建显示超时钟功能 )
此选项提供您选择是否手动调整内建显示超时钟功能。 (预设值: Auto)
VGA Core Clock(MHz) (内建显示超时钟调整 )
此选项提供您调整内建显示超时钟。可设置范围从200 MHz 到2000 MHz 。此选项只有在
「VGA Core Clock control 」设为「Manual 」时,才能开放设置。
BIOS 程序设置 - 38 -
CPU Clock Ratio (CPU倍频调整 )
此选项提供您调整 CPU的倍频。可调整范围会依 CPU种类自动检测。
CPU NorthBridge Freq. (调整 CPU内的北桥控制器频率 )
此选项提供您调整 CPU内的北桥控制器频率。可调整范围会依 CPU种类自动检测。
CPU Host Clock Control (CPU时钟控制 )
此选项提供您选择是否开启CPU 时钟控制功能。请注意,当您执行系统超频而造成不开
机时,请等候20 秒让系统自动重新开机或清除CMO S 设置值数据,并以安全模式开机。
(预设值:Auto)
CPU Frequency(MHz) (CPU外频调整 )
此选项提供您调整 CPU的外频。可设置范围从 200 MHz到 500 MHz。此选项只有在「 C P U
Host Clock Control」设为「 Manual」时,才能被设置。
强烈建议您依照处理器规格来调整处理器的频率
。
PCIE Clock(MHz) (PCI Express前端总线时钟调整 )
此选项提供您调整 PCI Express前端总线的时钟。可设置范围从 100 MHz到 150 MHz。
若设为「 Auto」, BIOS会自动将 PCI Express时钟设为标准的 100 MHz。 (预设值: Auto)
PCIe Spread Spectrum (PCIe 展频控制 )
此选项提供您选择是否开启PCIe 展频控制功能。(预设值:Disabled)
HT Link Width (HT Link频宽调整 )
此选项提供您调整芯片组及 CPU 的间的 HT Link频宽。
Auto BIOS自动设置芯片组及 CPU的间的 HT Link频宽。 (预设值 )
8 bit 设置 HT Link 频宽为 8 bit。
16 bit 设置 HT Link 频宽为 16 bit。
HT Link Frequency (HT Link频率调整 )
此选项提供您调整芯片组及 CPU 的间的 HT Link频率。
Auto BIOS自动设置芯片组及 CPU的间的 HT Link频率。 (预设值 )
x1~x10 设置 HT Link 频率为 x1~x10 (200 MHz~2.0 GHz)。
Set Memory Clock
此选项提供您选择是否手动调整内存频率。当此选项被设为「Manual 」时,以下的超频
选项将开放为可手动调整。
Auto BIOS自动设置内存的频率。 (预设值 )
Manual 用户可针对内存的频率进行调整。
Memory Clock
此选项只有在「 Set Memory Clock」设为「 Manual」时,才能被设置。
X4.00 设置 Memory Clock为 X4.00。
X5.33 设置 Memory Clock为 X5.33。
X6.66 设置 Memory Clock为 X6.66。
X8.00 设置 Memory Clock为 X8.00。
- 39 - BIOS程序设置
DRAM Configuration
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
DCTs Mode [Unganged]
DDR3 Timing Items [Auto] SPD
x CAS# latency Auto 9T
x RAS to CAS R/W Delay Auto 9T
x Row Precharge Time Auto 9T
x Minimum RAS Active Time Auto 24T 24T
Command Timing Auto --
x 1T/2T
x TwTr Command Delay Auto 5T
x Trfc0 for DIMM1 Auto 1
x Trfc2 for DIMM2 Auto -- --
Trfc1 for DIMM3 Auto -- --
x
Trfc3 for DIMM4 Auto -- --
x
Write Recovery Time Auto 10T
x
x Precharge Time Auto 5T
x Row Cycle Time Auto 33T
x RAS to RAS Delay Auto 4T
**DCTs Drive Strength** DCT0 DCT1
ProcOdt(ohms) [Auto]
DQS Drive Strength [Auto]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
Data Drive Strength [Auto] 1.0x [Auto] 1.5x
MEMCLK Drive Strength
Addr/Cmd Drive Strength [Auto]
CS/ODT Drive Strength [Auto]
CKE Drive Strength [Auto]
Bank Interleaving [Enabled]
Channel Interleave
[Enabled]
DRAM Conguration
Auto
9T
9T
9T
--
5T
10ns 110ns
10T
5T
33T
4T
60 [Auto] 240
1.0x [Auto] 1.5x
DRAM Conguration
[Auto] 1.5x [Auto] 1.5x
1.5x [Auto] 2.0x
1.5x [Auto] 2.0x
1.5x [Auto] 2.0x
Menu Level
Menu Level
Item Help
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
DCTs Mode (内存控制模式 )
此选项提供您设置内存控制模式。
Ganged 设置内存控制模式为一个双通道。
Unganged 设置内存控制模式为两个单通道。 (预设值 )
DDR3 Timing Items
当此选项被设为「 Manual」时,以下的选项将开放为可手动调整。
选项包括: Auto (预设值 )、 Manual。
CAS# latency
选项包括: Auto (预设值 )、 4T~12T。
RAS to CAS R/W Delay
选项包括: Auto (预设值 )、 5T~12T。
BIOS程序设置 - 40 -
Row Precharge Time
选项包括: Auto (预设值 )、 5T~12T。
Minimum RAS Active Time
选项包括: Auto (预设值 )、 15T~30T。
1T/2T Command Timing
选项包括: Auto (预设值 )、 1T、 2T。
TwTr Command Delay
选项包括: Auto (预设值 )、 4T~7T。
Trfc0 for DIMM1
选项包括: Auto (预设值 )、 90ns、 110ns、 160ns 、 300ns、 350ns。
Trfc2 for DIMM2
选项包括: Auto (预设值 )、 90ns、 110ns、 160ns 、 300ns、 350ns。
Trfc1 for DIMM3
选项包括: Auto (预设值 )、 90ns、 110ns、 160ns 、 300ns、 350ns。
Trfc3 for DIMM4
选项包括: Auto (预设值 )、 90ns、 110ns、 160ns 、 300ns、 350ns。
Write Recovery Time
选项包括: Auto (预设值 )、 5T~8T、 10T、 12T。
Precharge Time
选项包括: Auto (预设值 )、 4T~7T。
Row Cycle Time
选项包括: Auto (预设值 )、 11T~42T。
RAS to RAS Delay
选项包括: Auto (预设值 )、 4T~7T。
Drive Strength
**
DCTs
**
ProcOdt(ohms)
选项包括: Auto (预设值 )、 240 ohms、 120 ohms、 60 ohms。
DQS Drive Strength
选项包括: Auto (预设值 )、 0.75x、 1.0x、 1.25x、 1.5x。
Data Drive Strength
选项包括: Auto (预设值 )、 0.75x、 1.0x、 1.25x、 1.5x。
MEMCLK Drive Strength
选项包括: Auto (预设值 )、 0.75x、 1.0x、 1.25x、 1.5x。
Addr/Cmd Drive Strength
选项包括: Auto (预设值 )、 1.0x、 1.25x、 1.5x、 2.0x。
CS/ODT Drive Strength
选项包括: Auto (预设值 )、 1.0x、 1.25x、 1.5x、 2.0x。
CKE Drive Strength
选项包括: Auto (预设值 )、 1.0x、 1.25x、 1.5x、 2.0x。
- 41 - BIOS程序设置
Bank Interleaving
此选项提供您选择是否开启内存bank 的交错存取功能。开启此功能可以让系统对内存的
不同bank 进行同时存取,以提升内存速度及稳定性。(预设值:Enabled)
Channel Interleave
此选项提供您选择是否开启内存通道间交错存取的功能。开启此功能可以让系统对内
存的不同通道进行同时存取,以提升内存速度及稳定性。(预设值:Enabled)
System Voltage Optimized
********
********
System Voltage Control (系统超电压设置 )
此选项提供您选择是否手动调整系统电压值。当此选项被设为「Manual 」时,以下的超
电压选项将开放为可手动调整。
Auto BIOS自动设置系统所需的电压。 (预设值 )
Manual 用户可针对系统电压进行细部微调。
CPU PLL Voltage Control (CPU PLL超电压控制 )
此选项提供您针对 CPU PLL电压进行细部微调。
Normal 自动提供 CPU PLL电压。 (预设值 )
2.220V ~ 3.100V 可调整幅度为 2.220V至 3.100V。
请注意:超电压有可能造成 CPU的损坏或减少其使用寿命。
DRAM Voltage control (内存超电压控制 )
此选项提供您针对内存的电压进行细部微调。
Normal 自动提供内存所需的电压。 (预设值 )
1.275V ~ 2.445V 可调整幅度为 1.275V至 2.445V。
请注意:增加内存的电压有可能会损坏内存条。
DDR VTT Voltage Control (内存 VTT超电压控制 )
此选项提供您针对内存 VTT电压进行细部微调。
Normal 自动提供内存 VTT电压。 (预设值 )
0.720V ~ 1.050V 可调整幅度为 0.720V至 1.050V。
请注意:增加内存的电压有可能会损坏内存条。
NB Voltage Control (北桥芯片超电压控制 )
此选项提供您针对北桥芯片的电压进行细部微调。
Normal 自动提供北桥芯片所需的电压。 (预设值 )
1.000V ~ 1.600V 可调整幅度为 1.000V至 1.600V。
NB/PCIe/PLL Voltage Control (北桥芯片 PCIe通道 PLL超电压控制 )
此选项提供您针对北桥芯片 PCIe通道的 PLL电压进行细部微调。
Normal 自动提供北桥芯片 PCIe通道的 PLL电压。 (预设值 )
1.450V ~ 2.100V 可调整幅度为 1.450V至 2.100V。
CPU NB VID Control (CPU内部北桥超电压控制 )
此选项提供您针对CPU 内部北桥的VID 电压进行细部微调。可调整的电压范围依不同CPU
而有所不同。(预设值:Nor mal,自动提供CP U内部北桥所需的V ID电压)请注意:超电压
有可能造成CPU的损坏或减少其使用寿命。
BIOS 程序设置 - 42 -
CPU Voltage Control (CPU超电压控制 )
此选项提供您针对C P U 的电压进行细部微调。可调整的电压范围依不同C PU 而有所不
同。(预设值:Normal,自动提供CPU所需的电压)
请注意:超电压有可能造成CPU 的损坏或减少其使用寿命。
Normal CPU Vcore (CPU正常核心电压 )
显示 CPU正常核心电压值。
- 43 - BIOS程序设置
2-4 Standard CMOS Features (标准 CMOS设置 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
Date (mm:dd:yy) Thu, Jun 10 2010
Time (hh:mm:ss) 22:31:24
IDE Channel 0 Master [None]
IDE Channel 0 Slave [None]
IDE Channel 1 Master [None]
IDE Channel 1 Slave [None]
IDE Channel 2 Master [None]
IDE Channel 2 Slave [None]
IDE Channel 4 Master [None]
IDE Channel 4 Slave [None]
IDE Channel 5 Master [None]
IDE Channel 5 Slave [None]
Drive A [1.44M, 3.5"]
Floppy 3 Mode Support [Disabled]
Halt On [All, But Keyboard]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
Base Memory 640K
Extended Memory 766M
Standard CMOS Features
Menu Level
Standard CMOS Features
Menu Level
Item Help
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Date (mm:dd:yy) (日期设置 )
设置电脑系统的日期,格式为「星期(仅供显示)/月/日/年」。若要手动调整日期,请移
至欲设置的选项并使用键盘上下键切换。
Time (hh:mm:ss) (时间设置 )
设置电脑系统的时间,格式为「时:分:秒」。例如下午一点显示为「13 :0 :0 」。若
要手动调整时间,请移至欲设置的选项并使用键盘上下键切换。
IDE Channel 0, 1 Master/Slave (第一、二组主要 /次要 IDE/SATA设备参数设置 )
IDE HDD Auto-Detection
按下 <Enter>键可以自动检测 IDE/SATA设备的参数。
IDE Channel 0, 1 Master/Slave
设置 IDE/SATA设备的参数。有以下两个选项:
BIOS程序设置 - 44 -
•Auto 让 BIOS在 POST过程中自动检测 IDE/SATA设备。 (预设值 )
•None 如果没有安装任何 IDE/SATA设备,请选择「 None」,让系统在开机
时不需检测,如此可以加快开机速度。
Access Mode 硬盘的使用模式。有以下四个选项: Auto (预设值 )、 CHS、 LBA及
Large。
IDE Channel 2, 4, 5 Master/Slave (第三、四、五组主要/次要主要IDE/SATA设备参数
设置)
IDE Auto-Detection
按下 <Enter>键可以自动检测 IDE/SATA设备的参数。
Extended IDE Drive
设置 IDE/SATA设备的参数。有以下两个选项:
•Auto 让 BIOS在 POST过程中自动检测 IDE/SATA设备。 (预设值 )
•None 如果没有安装任何 IDE/SATA设备,请选择「 None」,让系统在开机
时不需检测,如此可以加快开机速度。
Access Mode 硬盘的使用模式。有以下两个选项: Auto (预设值 )及 Large。
以下的选项显示您所安装的硬盘的各项参数信息。 (若欲自行填入,请参考标示于硬盘
外壳上的相关参数。 )
Capacity 目前安装的硬盘的大约容量。
Cylinder 设置磁柱的数量。
Head 设置磁头的数量。
Precomp 写入预补偿磁区 (Precompensation)。
Landing Zone 磁头停住的位置。
Sector 磁区的数量。
Drive A (软驱种类设置 )
设置所安装的软驱种类,若没有安装软驱,请设置为「 None」。
选项包括: None、 360K, 5.25"、 1.2M, 5.25"、 720K, 3.5"、 1.44M, 3.5"、 2.88M, 3.5"。
Floppy 3 Mode Support (支持日本常用的 3 Mode规格软驱 )
设置所安装的软驱是否为日本常用的 3 Mode规格软驱。
选项包括: Disabled (预设值 )、 Drive A (软驱 A安装的是 3 Mode规格 )。
Halt On (系统暂停选项设置 )
当开机时,若 POST检测到异常,是否要暂停并等候处理?选项包括:
All Errors 有任何错误均暂停等候处理。
No Errors 不管任何错误,均开机。
All, But Keyboard 除了键盘以外的任何错误均暂停并等候处理。 (预设值 )
All, But Diskette 除了软驱以外的任何错误均暂停并等候处理。
All, But Disk/Key 除了软驱、键盘以外的任何错误均暂停并等候处理。
Memory (内存容量显示 )
显示由 BIOS的 POST (Power On Self Test)自动检测到的内存容量。
Base Memory 传统内存容量。一般会保留 640 KB做为 MS-DOS操作系统的内存
使用空间。
Extended Memory 延伸内存容量。
- 45 - BIOS程序设置
2-5 Advanced BIOS Features (高级 BIOS功能设置 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
IGX Conguration [Press Enter]
AMD C1E Support [Disabled]
Virtualization
AMD K8 Cool&Quiet control [Auto]
CPU Unlock
CPU core Control [Auto]
x CPU core 0 Enabled
CPU core 1 Enabled
x
CPU core 2/3/4/5
x
Hard Disk Boot Priority [Press Enter]
First Boot Device [Floppy]
Second Boot Device [Hard Disk]
Third Boot Device [CDROM]
Password Check
HDD S.M.A.R.T. Capability [Disabled]
Away Mode
Full Screen LOGO Show [Enabled]
Backup BIOS Image to HDD
Init Display First [PCI Slot]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
[Disabled]
(注 )
[Disabled]
(注 )
Enabled
[Setup]
[Disabled]
IGX Configuration
此子选单内的设置值与「 MB Intelligent Tweaker(M.I.T.)」的相同选项是同步的。
AMD C1E Support (CPU节能功能 )
此选项提供您选择是否启动CPU C1E功能(系统闲置状态时的CPU节能功能)。启动此选项
可以让系统在闲置状态时,降低CPU 时钟及电压,以减少耗电量。(预设值:Disabled)
Virtualization (虚拟化技术 )
此选项提供您选择是否启动虚拟化技术。虚拟化技术让您可以在同一平台的独立数据
分割区,执行多个操作系统和应用程序。(预设值:Disabled)
AMD K8 Cool&Quiet control (AMD Cool'n'Quiet功能 )
Auto 由 AMD Cool'n'Quiet驱动程序动态调整 CPU时钟及 VID,以减少耗电量及热
能的产生。 (预设值 )
Disabled 关闭此功能。
CPU Unlock
(注 )
此选项提供您选择是否开启 AMD CPU的隐藏核心。 (预设值: Disabled)
CPU core Control
此选项提供您选择是否手动开启 /关闭 CPU Core 1/2/3/4/5。
Auto BIOS将开启 CPU所有核心 (可开启的数量依 CPU而不同 )。 (预设值 )
Manual 用户可分别开启 /关闭 Core 1/2/3/4/5。
CPU core 0
CPU Core 0固定为开启状态。
CPU core 1, 2/3/4/5
此选项提供您选择是否启动 /关闭 CPU Core 1/2/3/4/5。 (预设值: Enabled)
(注 )
Advanced BIOS Features
[Disabled]
Menu Level
Item Help
(注 ) 此选项仅开放给有支持此功能的 CPU。
BIOS程序设置 - 46 -
Hard Disk Boot Priority (选择开机硬盘 )
此选项提供您选择要从哪一组硬盘设备载入操作系统。
按 <Enter>键进入选单后,按 <h>或 <i>键选择欲作为开机的设备,然后按 <+>/<PageUp>键
将其向上移,或 <->/<PageDown>键将其向下移,以调整顺序。按 <Esc>可以离开此功能。
First/Second/Third Boot Device (第一 /二 /三开机设备 )
系统会依此顺序搜寻开机设备以进行开机,按 <h>或 <i>键选择欲作为开机的设备再按
<Enter>键确认。可设置的设备如下:
Floppy 设置软驱为优先开机设备。
LS120 设置 LS120磁盘为优先开机设备。
Hard Disk 设置硬盘为优先开机设备。
CDROM 设置光驱为优先开机设备。
ZIP 设置 ZIP为优先开机设备。
USB-FDD 设置 USB软驱为优先开机设备。
USB-ZIP 设置 USB ZIP磁盘为优先开机设备。
USB-CDROM 设置 USB光驱为优先开机设备。
USB-HDD 设置 USB硬盘为优先开机设备。
Legacy LAN 设置网卡为优先开机设备。
Disabled 关闭此功能。
Password Check (检查密码方式 )
此选项提供您选择是否在每次开机时皆需输入密码,或仅在进入BIOS 设置程序时才需
输入密码。设置完此选项后请至BIOS 设置程序主画面的「Set Supervisor/User Password 」
选项设置密码。
Setup 仅在进入 BIOS设置程序时才需输入密码。 (预设值 )
System 无论是开机或进入 BIOS设置程序均需输入密码。
HDD S.M.A.R.T. Capability (硬盘自动监控及报告功能 )
此选项提供您选择是否开启硬盘S.M.A.R.T. 功能。开启此选项可让您的系统在安装其它厂
商的硬件监控软件时,报告任何硬盘读写错误并且发出警告。(预设值:Enabled)
Away Mode (远离模式 )
此选项提供您选择是否在 Windows XP Media Center操作系统下,启动远离模式。
启动远离模式可以让系统以较低耗电的模式在关机背景中运行,并执行自主式操作。
(预设值: Disabled)
Full Screen LOGO Show (显示开机画面功能 )
此选项提供您选择是否在一开机时显示技嘉Lo go 。若设为「Dis able d 」,开机画面将显
示一般的POST 信息。(预设值:Enabled)
Backup BIOS Image to HDD (复制 BIOS文件至硬盘 )
此选项提供您选择是否启动复制BI OS 文件至硬盘的功能。当系统BIOS 损毁时,系统会
自动自复制的BIOS 恢复数据至系统BIOS 。(预设值:Disabled)
Init Display First (开机显示选择 )
此选项提供您选择系统开机时优先从内建显示功能、PCI显卡或PCI Express显卡输出。
PCI Slot 系统会从 PCI显卡输出。 (预设值 )
OnChipVGA 系统会从内建显示功能输出。
PEG 系统会从 PCIEX16插槽上的显卡输出。
PEG1 系统会从 PCIEX4插槽上的显卡输出。
- 47 - BIOS程序设置
2-6 Integrated Peripherals (集成外设 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
OnChip SATA Controller [Enabled]
OnChip SATA Type [Native IDE]
x OnChip SA
x OnChip SA
OnChip SA
Onboard SA
Onboard SA
Onboard LAN Function
Onboard LAN Boot ROM
SMART LAN [Press Enter]
Onboard Audio Function [Enabled]
Onboard 1394 Function
Onboard USB 3.0 Controller
USB Controllers
USB Legacy Function
USB Storage Function
Onboard Serial Port 1
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
TA Port4/5 Type IDE
TA RAID5 Support Enabled
TA3.0 Support [Enabled]
TA/IDE Ctrl [Enabled]
TA/IDE Ctrl Mode [IDE]
[Enabled]
[Enabled]
[Enabled]
[Enabled]
[Enabled]
[3F8/IRQ4]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
OnChip SATA Controller (AMD SB850南桥芯片内建 SATA控制器 )
此选项提供您选择是否启动芯片组内建的 SATA控制器。 (预设值: Enabled)
OnChip SATA Type (设置AMD SB850南桥芯片内建 SATA3_0~SATA3_3插座的运行模式)
此选项提供您设置内建 SATA控制器要以何种模式运行。
Native IDE 设置 SATA控制器以 Native IDE模式运行。若要安装支持 Native IDE模式的
操作系统时,可将此选项设为「 Enabled」。 (预设值 )
RAID 开启 SATA控制器的 RAID功能。
AHCI 设置 SATA控制器为 AHCI模式。 AHCI (Advanced Host Controller Interface)为一
种介面规格,可以让储存驱动程序启动高级 Serial ATA功能,例: Native
Command Queuing及热插拔 (Hot Plug)等。
OnChip SATA Port4/5 Type (设置 AMD SB850南桥芯片内建 SATA3_4/SATA3_5插座的
运行模式 )
此选项提供您设置内建 SATA3_4/SATA3_5插座要以何种模式运行。此选项只有在「 OnChip
SATA Type」设为「 RAID」或「 AHCI」时,才能被设置。
IDE 设置 SATA3_4/SATA3_5插座以 IDE模式运行。 (预设值 )
As SATA Type 以您所设置的「 OnChip SATA Type」模式运行。
OnChip SATA RAID5 Support (设置AMD SB850南桥芯片内建SATA3_0~5插座RAID 5功能)
此选项提供您选择是否开启芯片组内建SATA控制器的RAID 5功能。(预设值:Enabled)
此选项只有在「OnChip SATA Type」设为「RAID」时,才能被设置。
OnChip SATA3.0 Support (AMD SB850南桥芯片内建 SATA 6Gb/s功能 )
此选项提供您选择是否启动芯片组内建的 SATA 6Gb/s功能。 (预设值: Enabled)
若关闭此功能, SATA3_0~SATA3_5插座将以 SATA 3Gb/s速率运行。
Onboard SATA/IDE Ctrl (GIGABYTE SATA2芯片,控制 IDE及 GSATA2_6/7插座 )
此选项提供您选择是否启动 GIGABYTE SATA2芯片内建的 SATA及 IDE控制器。
(预设值: Enabled)
Integrated Peripherals
[Disabled]
[Enabled]
Menu Level
Item Help
BIOS程序设置 - 48 -
Onboard SATA/IDE Ctrl Mode (GIGABYTE SATA2芯片,控制 GSATA2_6/7插座 )
此选项提供您选择是否开启 GIGABYTE SATA2芯片内建 SATA控制器的 RAID功能。
IDE 设置 SATA控制器为一般 IDE模式。 (预设值 )
AHCI 设置 SATA控制器为 AHCI模式。 AHCI (Advanced Host Controller Interface)为一
种介面规格,可以让储存驱动程序启动高级 Serial ATA功能,例: Native
Command Queuing及热插拔 (Hot Plug)等。
RAID/IDE 开启 SATA控制器的 RAID功能; IDE控制器仍以 IDE模式运行。
Onboard LAN Function (内建网络功能 )
此选项提供您选择是否开启主板内建的网络功能。 (预设值: Enabled)
若您欲安装其他厂商的网卡时,请先将此选项设为「 Disabled」。
Onboard LAN Boot ROM (内建网络开机功能 )
此选项提供您选择是否启动整合于内建网络芯片中的 Boot ROM。 (预设值: Disabled)
SMART LAN (网线检测功能 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
Start detecting at Port.....
Part1-2 Status = Open / Length = 0m
Part3-6 Status = Open / Length =
Part4-5 Status = Open
Part7-8 Status = Open / Length =
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
本主
板具备网线检测功能,帮助用户可以在B I OS 中确认目前网络连接情况是否正常,若线
/ Length = 0m
路故障时也可报告故障位置。请参考以下说明:
无连接网线
完全没有连 接网线 时,画面中的四对 线路的S ta t us 会显 示「O pe n 」,且L en gt h 显示
「0m 」,如上图所示。
线路正常
当网线连接至 Gigabit hub或 10/100 Mbps hub,且线路正常的情况下,会出现如下画面:
Start detecting at Port.....
Link Detected --> 100Mbps
Cable Length=
30m
Link Detected 显示 hub传输速度。
Cable Length 显示网线的大约线长。
若线长少于 10m,则显示「 Cable length less than 10M」。
请注意:由于在 MS-DOS模式下,只能以 10/100 Mbps的速度运行,除非是在 Windows操作
系统内或是在 LAN Boot ROM启动的情况下, Gigabit hub才能以 10/100/1000 Mbps运行。
0m
0m
SMART LAN
Menu Level
Item Help
- 49 - BIOS程序设置
线路异常
连接至hub 后,出现异常的线路的Status 处会显示为「Sh or t 」,Length 显示线路出现故障
的大约位置。
Part1-2 Status = Short / Length = 2m
例:
表示网线的 Part 1-2线路在大约 2公尺处可能发生故障。
请注意:因为在 10/100 Mbp s网络环境不需使用到 Pa rt 4-5、 7-8,所以该线路的 St atus处会
显示「 Open」,此为正常现象。 Length部分显示网线的大约线长。
Onboard Audio Function (内建音频功能 )
此选项提供您选择是否开启主板内建的音频功能。 (预设值: Enabled)
若您欲安装其他厂商的声卡时,请先将此选项设为「 Disabled」。
Onboard 1394 Function (内建 IEEE 1394功能 )
此选项提供您选择是否启动内建 IEEE 1394功能。 (预设值: Enabled)
Onboard USB 3.0 Controller (NEC USB控制器 )
此选项提供您选择是否启动 NEC USB控制器。 (预设值: Enabled)
USB Controllers (内建 USB 控制器 )
此选项提供您选择是否启动芯片组内建的 USB控制器。 (预设值: Enabled)
若将此功能关闭,以下的 USB选项将无法使用。
USB Legacy Function (支持 USB规格键盘 )
此选项提供您选择是否在 MS-DOS操作系统下使用 USB键盘的功能。 (预设值: Enabled)
USB Storage Function (检测 USB储存设备 )
此选项提供您选择是否在系统POST阶段检测 USB储存设备,例: U盘或 USB硬盘。
(预设值: Enabled)
Onboard Serial Port 1 (内建串行端口 )
此选项提供您选择是否开启内建串行端口及指定对应串行端口的位址。
若设为「 Auto」, BIOS将自动指定串行端口位址;若设为「 Disabled」, BIOS将关闭串行
端口。选项包括: Auto、 3F8/IRQ4 (预设值 )、 2F8/IRQ3、 3E8/IRQ4 、 2E8/IRQ3、 Disabled。
BIOS程序设置 - 50 -
2-7 Power Management Setup (省电功能设置 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
ACPI Suspend Type [S3(STR)]
Soft-Off by Power button [Instant-off]
USB Wake Up from S3 [Enabled]
Modem Ring Resume
PME Event
Support
HPET
Power On By Mouse [Disabled]
Power On By Keyboard [Disabled]
x KB Power ON Password Enter
AC Back Function
Power-On by Alarm [Disabled]
x Date (of Month)
x Resume
ErP
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Time (hh:mm:ss) 0 : 0 : 0
Support [Disabled]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
[Disabled]
Wake Up [Enabled]
(注 )
[Enabled]
[Soft-Off]
Everyday
ACPI Suspend Type (系统进入休眠的模式 )
此选项提供您选择系统进入休眠时的省电模式。
S1(POS) 设置 ACPI省电模式为 S1 (POS, Power On Suspend)。
在 S1模式时,系统处于低耗电的状态。此状态下,系统随时可以很快
恢复运行。
S3(STR) 设置 ACPI省电模式为 S3 (STR, Suspend To RAM)。 (预设值 )
在 S3模式时,系统比 S1模式耗电量更低。当接收到硬件唤醒信号或事
件时,系统可以恢复至休眠前的工作状态。
Soft-Off by Power button (关机方式 )
此选项提供您选择在 MS-DOS系统下,使用电源键的关机方式。
Instant-Off 按一下电源键即可立即关闭系统电源。 (预设值 )
Delay 4 Sec. 需按住电源键 4秒后才会关闭电源。若按住时间少于 4秒,系统会进入
暂停模式。
USB Wake Up from S3 (由 USB设备唤醒系统 )
此选项提供您选择是否允许系统在 S3休眠状态时,可以经由支持唤醒功能的 USB设备唤
醒系统。 (预设值: Enabled)
Modem Ring Resume (调制解调器开机 )
此选项提供您选择是否允许系统在ACPI 休眠状态时,可经由具备唤醒功能的调制解调器
所发出的唤醒/ 开机信号恢复运行。(预设值:Disabled)
PME Event Wake Up (电源管理事件唤醒功能 )
此选项提供您选择是否允许系统在A CPI 休眠状态时,可经由PC I 或P CIe 设备所发出的唤
醒/ 开机信号恢复运行。请注意:使用此功能时,需使用+5VS B 电流至少提供1 安培以上
的ATX 电源供应器。(预设值:Enabled)
Power Management Setup
Menu Level
Item Help
(注 ) 此功能仅支持 Windows 7/Vista操作系统。
- 51 - BIOS程序设置
HPET Support
此选项提供您选择是否在Windows 7/Vista 操作系统下开启High Precision Event Timer (HPET ,
高精准事件计时器)的功能。(预设值:Enabled)
(注 )
Power On By Mouse (鼠标开机功能 )
此选项提供您选择是否使用 PS/2规格的鼠标来启动 /唤醒系统。
请注意:使用此功能时,需使用 +5VSB电流至少提供 1安培以上的 ATX电源供应器。
Disabled 关闭此功能。 (预设值 )
Double Click 按两次 PS/2鼠标左键开机。
Power On By Keyboard (键盘开机功能 )
此选项提供您选择是否使用 PS/2规格的键盘来启动 /唤醒系统。
请注意:使用此功能时,需使用 +5VSB电流至少提供 1安培以上的 ATX电源供应器。
Disabled 关闭此功能。 (预设值 )
Password 设置使用 1~5个字符作为键盘密码来开机。
Any KEY 设置使用键盘上的任何键来开机。
Keyboard 98 设置使用 Windows 98键盘上的电源键来开机。
KB Power ON Password (键盘开机功能 )
当「 Power On by Keyboard」设置为「 Password」时,需在此选项设置密码。
在此选项按 <Ente r>键后,自设 1~5个字符为键盘开机密码再按 <En ter>键确认完成设置。
当需要使用密码开机时,输入密码再按 <Enter>键即可启动系统。
若要取消密码,请在此选项按 <E nter>键,当请求输入密码的信息出现后,请不要输入
任何密码并且再按 <Enter>键即可取消。
AC Back Function (电源中断后,电源恢复时的系统状态选择 )
此选项提供您选择断电后电源恢复时的系统状态。
Soft-Off 断电后电源恢复时,系统维持关机状态,需按电源键才能重新启动
系统。 (预设值 )
Full-On 断电后电源恢复时,系统将立即被启动。
Memory 断电后电源恢复时,系统将恢复至断电前的状态。
Power-On by Alarm (定时开机 )
此选项提供您选择是否允许系统在特定的时间自动开机。 (预设值: Disabled)
若启动定时开机,则可设置以下时间:
Date (of Month): Everyday (每天定时开机 ), 1~31 (每个月的第几天定时开机 )
Resume Time (hh: mm: ss): (0~23) : (0~59) : (0~59) (定时开机时间 )
请注意:使用定时开机功能时,请避免在操作系统中不正常的关机或中断总电源。
ErP Support
此选项提供您选择是否在系统关机 (S5待机模式 )时耗电量低于 1瓦。 (预设值: Disabled)
请注意:当启动此功能后,以下四个功能将无作用:电源管理事件唤醒功能、鼠标开
机功能、键盘开机功能及网络唤醒功能。
(注 ) 此功能仅支持 Windows 7/Vista操作系统。
BIOS程序设置 - 52 -
2-8 PnP/PCI Configurations (即插即用与 PCI程序设置 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
PCI1 IRQ Assignment [Auto]
PCI2 IRQ Assignment [Auto]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
PCI1 IRQ Assignment (第一组 PCI插槽的 IRQ位址 )
Auto 由 BIOS自动指定第一组 PCI插槽的 IRQ位址。 (预设值 )
3,4,5,7,9,10,11,12,14,15 指定第一组 PCI插槽使用 IRQ 3、 4、 5、 7、 9、 10、 11、 12、
14或 15。
PCI2 IRQ Assignment (第二组 PCI插槽的 IRQ位址 )
Auto 由 BIOS自动指定第二组 PCI插槽的 IRQ位址。 (预设值 )
3,4,5,7,9,10,11,12,14,15 指定第二组 PCI插槽使用 IRQ 3、 4、 5、 7、 9、 10、 11、 12、
14或 15。
PnP/PCI Congurations
Menu Level
Item Help
- 53 - BIOS程序设置
2-9 PC Health Status (电脑健康状态 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
Hardware Thermal Control [Enabled]
Reset Case Open Status [Disabled]
Case Opened
Vcore
DDR3 1.5V
+3.3V
+12V
Current System
Current CPU Temperature 42
Current CPU FAN Speed 2115 RPM
Current SYSTEM FAN1 Speed 0 RPM
Current SYSTEM F
Current POWER F
CPU W
CPU F
SYSTEM F
SYSTEM F
POWER F
CPU Smart F
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
CPU Smart FAN Mode [Auto]
System Smart FAN Control [Enabled]
No
1.392V
1.488V
3.248V
12.239V
Temperature 40
AN2 Speed 0 RPM
AN Speed 0 RPM
arning Temperature [Disabled]
AN Fail Warning [Disabled]
AN1 Fail Warning [Disabled]
AN2 Fail Warning [Disabled]
AN Fail Warning [Disabled]
AN Control [Enabled]
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
PC Health Status
o
C
o
C
PC Health Status
Menu Level
Menu Level
Item Help
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Hardware Thermal Control (CPU过温防护功能 )
此选项提供您选择是否启动CPU 过温防护功能。启动此选项可以在C PU 温度过高时,降
低CPU 电压及倍频。(预设值:Enabled)
Reset Case Open Status (重置机箱状况 )
Disabled 保留的前机箱被开启状况的记录。 (预设值 )
Enabled 清除的前机箱被开启状况的记录。
Case Opened (机箱被开启状况 )
此选项显示主板上的「C I 针脚」通过机箱上的检测设备所检测到的机箱被开启状况。
如果电脑机箱 未被开启,此选项会显示「 N o 」;如 果电脑机箱被开 启过,此选 项则
显示「Ye s 」。如果您希望清除先前机箱被开启状况的记录,请将「R eset Case Op en
Status」设为「 Enabled」并重新开机即可。
BIOS程序设置 - 54 -
Current Voltage(V) Vcore/DDR3 1.5V/+3.3V/+12V (检测系统电压 )
显示系统目前的电压。
Current System/CPU Temperature (检测系统 /CPU温度 )
显示系统 /CPU目前的温度。
Current CPU/SYSTEM/POWER FAN Speed (RPM) (检测风扇转速 )
显示 CPU/系统 /电源风扇目前的转速。
CPU Warning Temperature (CPU温度警告 )
此选项提供您选择设置C PU 过温警告的温度。当温度超过此选项所设置的数值时,系
统将会发出警告声。选项包括:Disable d ( 预设值,关闭C P U 温度警告)、60 oC/ 140oF、
70oC/158oF 、80oC/176oF 、90oC/194oF 。
CPU/SYSTEM/POWER FAN Fail Warning (CPU/系统 /电源风扇故障警告功能 )
此选项提供您选择是否启动风扇故障警告功能。启动此选项后,当风扇没有接上或故
障的时候,系统将会发出警告声。此时请检查风扇的连接或运行状况。
(预设值:Disabled)
CPU Smart FAN Control (CPU智能风扇转速控制 )
此选项提供您选择是否启动 CPU智能风扇转速控制功能。
Disabled 关闭此功能, CPU风扇将以全速运行。
Enabled 启动此功能, CPU风扇转速会依 CPU温度而有所不同,并可视个人的需求,
在 EasyTune中调整适当的风扇转速。 (预设值 )
CPU Smart FAN Mode (CPU智能风扇控制模式 )
此功能只有在「 CPU Smart FAN Control」被启动的状态下才能使用。
Auto 自动检测您所使用的 CPU风扇并设置成最佳控制方式。 (预设值 )
Voltage 当您使用 3-pin的 CPU风扇时请选择 Voltage模式。
PWM 当您使用 4-pin的 CPU风扇时请选择 PWM模式。
System Smart FAN Control (系统智能风扇转速控制 )
此选项提供您选择是否启动系统智能风扇转速控制功能。
Disabled 关闭此功能,系统风扇将以全速运行。
Enabled 启动此功能,系统风扇转速会依系统温度而有所不同。 (预设值 )
- 55 - BIOS程序设置
2-10 Load Fail-Safe Defaults (载入最安全预设值 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Fail-Safe Defaults (Y/N)? N
: Select Item F11: Save CMOS to BIOS
higf
Load Fail-Safe Defaults
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
在此选项按<Enter> 然后再按<Y> 键,即可载入BIOS 最安全预设值。如果系统出现不稳定的情
况,可尝试载入最安全预设值。此设置值为最安全、最稳定的BIOS 设置值。
2-11 Load Optimized Defaults (载入最佳化预设值 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Optimized Defaults (Y/N)? N
: Select Item F11: Save CMOS to BIOS
higf
Load Optimized Defaults
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
在此选项按<Enter> 然后再按<Y> 键,即可载入BIOS 出厂预设值。执行此功能可载入BIOS 的最
佳化预设值。此设置值较能发挥主板的运行性能。在更新BIOS 或清除CMOS 数据后,请务必
执行此功能。
BIOS 程序设置 - 56 -
2-12 Set Supervisor/User Password (设置管理员 /用户密码 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Enter Password:
higf
Change/Set/Disable Password
: Select Item F11: Save CMOS to BIOS
在此选项按 <Enter>键可开始输入密码。最多可以输入 8个字符,输入完毕后按 <E n t e r>键,
BIOS会要求再输入一次以确认密码。
Supervisor (管理员 )密码的用途
当您设置了管理员密码,而「Advanced BIOS Features 」-「Password Check 」选项设为
「S e t u p 」,当开机后欲进入BIOS 设置程序修改设置时,就需输入管理员密码才能进
入。如果该项目设为「System 」,那么不论是开机时或进入BIOS 设置程序皆需输入管理
员密码。
User (用户 )密码的用途
当您设置了用户密码,而「A d van ced BIOS Feat ures 」-「Pas swo rd Che ck 」选项设为
「System 」,当一开机时就必需输入用户或管理员密码才能进入开机程序。当您要进入
BI OS 设置程序时,如果输入的是用户密码,则只能进入BIO S 设置程序浏览但无法更改
设置,必须输入管理员密码才允许进入BIOS 设置程序中修改设置值。
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
如果您想取消密码,只需在原来的选项按 <E n t e r>后, BIOS要求输入新密码时,再按一次
<Enter>键,此时会显示「 PASSWORD DISABLED」,即可取消密码,当下次开机或进入 BIOS
设置程序时,就不需要再输入密码了。
- 57 - BIOS 程序设置
2-13 Save & Exit Setup (储存设置值并退出设置程序 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Save to CMOS and EXIT (Y/N)? Y
: Select Item F11: Save CMOS to BIOS
higf
Save Data to CMOS
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Passw ord
Set User Password
Save & Exit Setup
Exit Without Saving
在此选项按<Enter> 然后再按<Y> 键,即可储存所有设置结果并离开BIOS 设置程序。若不想储
存,按<N> 或<Esc> 键即可回到主画面中。
2-14 Exit Without Saving (退出设置程序但不储存设置值 )
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Quit Without Saving (Y/N)? N
: Select Item F11: Save CMOS to BIOS
higf
Abandon all Data
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Passw ord
Set User Password
Save & Exit Setup
Exit Without Saving
在此选项按<Ent e r> 然后再按<Y> 键,B IOS 将不会储存此次修改的设置,并离开BIOS 设置程
序。按<N> 或<Esc> 键即可回到主画面中。
BIOS 程序设置 - 58 -
第三章 驱动程序安装
•
安装驱动程序的前,请先安装操作系统。
•
安装完操作系统后,请将驱动程序光盘置入光驱中,自动执行程序会开启如以
下的画面(若光盘放入后没有出现任何画面,请进入「我的电脑」,开启光驱图
示,并执行Run.exe) 。
3-1 芯片组驱动程序
放入驱动程序光盘后,「Xp res s Insta ll (一键安装)」会先自动扫描您的系统并列出建议您
安装的驱动程序。您可以按下「Xpress Install 完整安装」键,「Xpress Install 」将会自动为您
安装所有勾选的驱动程序,或是点选「单点安装」页面单独安装您所需要的驱动程序。
•
在「Xpress Install」安装驱动程序的过程中,请忽略系统跳出的对话框 (如:「检
测新增硬件向导」对话框),否则可能会影响安装程序的进行!
•
有些驱动程序在安装期间会自动重新开机,在重新开机后「Xpress Install 」将会继
续安装其他的驱动程序。
•
驱动程序安装完成后,会出现对话框询问您是否安装技嘉新工具程序,按「是」
即可安装所有新工具程序,按「否」后自行点选「软件应用程序」页面选择要安
装的程序。
•
若要在Windows XP操作系统使用USB 2.0设备,请安装Windows XP Service Pack 1 (或
以上)版本。安装完成后, 若「设备管理器\通用串行总 线控制器」仍显示问号
「?」,请将此问号移除(按鼠标右键选择「卸载」)并重新开机。(系统会检测并
安装USB 2.0驱动程序)
- 59 - 驱动程序安装
3-2 软件应用程序
此页面显示技嘉科技所开发的工具应用程序及附赠的软件,您可以在所需要的项目按「安
装」键进行安装。
3-3 技术支持 (说明 )
此页面提供「应用程序技术 手册」、「驱动程序光盘内容 说明」以及「主板简易安装手
册」的详细内容。
驱动程序安装 - 60 -
3-4 与技嘉联系
点选此页面上的网址,可以连接至技嘉网站查询详细的台湾总公司或全球分公司的信息。
3-5 系统信息
此页面显示此主板的基本系统信息。
- 61 - 驱动程序安装
3-6 Download Center(下载中心)
若要更新BIOS 、驱动程序或工具程序时,点选此「Download Center 」按钮连接至技嘉网站,
即可列出目前BIOS 、驱动程序或工具程序的最新版本。
3-7 新工具程序
此页面可让用户快速连接至技嘉科技最新开发的工具程序的安装画面。您可以在所需要的
项目按「安装」键进行安装。
驱动程序安装 - 62 -
第四章 独特功能介绍
4-1 Xpress Recovery2(一键还原)介绍
Xpress Recovery2 提供快速地系统数据压缩备份及还原功能,支
持的文件系统格式有NTFS 、FAT32 、FAT16 ,可针对PATA及SATA
硬盘进行备份及还原。
安装前注意事项:
•
Xpress Recovery2 需依序扫描确认实体位置第一颗
还原功能,因此请将操作系统安装于实体位置第一颗的硬盘内。
•
Xp res s Recove ry2会将备份数据置于硬盘的最后空间,所以用户需事先保留足够的
空间
。(建议预留10 GB以上,实际情况则需视系统实际数据量大小而定。)
•
建议您在安装完成操作系统及所需驱动程序后,立即作Xpress Recovery2 备份。
•
系统的数据量及硬盘读取速度将会影响备份与还原的速度。
•
备份所需时间通常比还原所需时间长,此乃正常现象。
系统需求:
•
至少512 MB 内存
•
兼容VESA 标准的显卡
•
Windows XP SP1(含 )以上版本、 Windows Vista
•
Xpress Recovery 与Xpress Recovery2 为不同程序,如使用Xpress Recovery 备份的数据,
无法使用Xpress Recovery2 进行还原。
•
目前不支持USB 硬盘。
•
目前不支持RAID/AHCI 模式。
安装及设置Xpress Recovery2 :
由操作系统Windows Vista 的光盘开机的后进行硬盘分割。
A. 安装操作系统Windows Vista
及硬盘分割
(注)
的硬盘含有操作系统,才能执行备份及
未配置
步骤一:
选择「磁盘选项(高级)」。
(注)实体位置第一颗硬盘是指依以下扫描顺序PATA IDE1/IDE2...,SATA port0/port1/port2...,来定义实际已安装
多颗硬盘的相对位置。例如:已在PATA IDE1及
硬盘;又如在SATA port0及
SATA port1 连接硬盘,则第一颗硬盘是指连接于SATA port0 的硬盘。
步骤二:
点选「新增」。
SATA port0连接硬盘,则第一颗硬件是指连接于 PATA IDE1的
- 63 - 独特功能介绍
步骤三:
设置好欲分割的硬盘空间(建议该空间至少
为10 GB以上,实际情况则视系统实际数据
量大小而定)的后即可以开始进行操作系统
步骤四:
操作系统安装完成后,可在 桌面「我的电
脑」按右键选择「管理」, 进入「磁盘管
理」确认磁盘的配置状况。
安装。
步骤五:
未配置空间以黑色窗口显示,此区域即为Xpress Recovery2
可存放备份数据的空间,如未配置空间太小则无法执
行Xpress Recovery2 。
B. 开启 Xpress Recovery2程序
1. 首次使用 Xpress Recovery2功能,需由驱动程序光盘开机,当画面出现「 Press any key to
startup XpressRocovery2」,按任意键进入
Xpress Recovery2程序。
2. 使用过 Xpress Recovery2备份功能后, Xpress Recovery2会常驻于硬盘中,的后可以在 BIOS
进行 POST时按 <F9>键来执行此功能。
C. Xpress Recovery2备份 (Backup)功能
Xpress Recovery2 备份自动产生的分割区,
用以储存备份映像文件。
步骤一:
选择「BACKUP 」开始进行数据备份。
独特功能介绍 - 64 -
步骤二:
备份完成后,可由「磁盘管 理」画面确认
磁盘空间配置。
D. Xpress Recovery2恢复 (Restore)功能
E. Xpress Recovery2移除 (Remove)功能
当系
统损毁时 ,选择「R ES TO RE 」进行系统数据 恢
复。如的前无备份数据,则不会出现此选项。
步骤一:
若想移除X p re ss R e co v er y2 备份 ,请选择
「REMOVE 」移除数据备份。
F. 退出 Xpress Recovery2程序
选择「REBOOT 」退出程序。
步骤二:
移除完成后,「磁盘管理」 画面显示磁盘
备份映像文件已不存在,磁 盘空间已被释
放出。
- 65 - 独特功能介绍
4-2 BIOS更新方法介绍
技嘉主板提供您两种独特的BIOS 更新方法:Q-Flash ™及@BIOS ™。您可选择其中一种方法,不
需进入DO S 模式,即可轻松的进行B IOS 更新。此外,本主板提供Dua lBI OS ™设计,通过多一
颗实体备份BIOS ,加强保护电脑的安全及稳定性。
什么是DualBIOS ™?
即于主板上建置两颗实体B IOS ,分别为「主BIO S (Ma in BIO S) 」及
「备份BIOS (B
BI OS 」开机,当系统的主BIOS 损毁时,则会由「备份BI OS 」接管,且「备份B IOS 」会将文
件复制至主BIOS ,使系统维持正常运行。「备份B IOS 」并不提供更新功能,以维护系统的
安全性。
什么是Q-Flash
Q-Flash (B
时地更新或储存备份BIOS 。当您要更新BIOS 时不需进入任何操作系
统,例如DOS 或是Window s 就能使用Q-Fl ash 。Q-Flash 也不需要操作任何复杂的步骤就可以轻
松更新BIOS ,因为它就在BIOS 选单中。
什么是@BIOS ™?
@B I OS( BIO S在线更新)提供您在 Wind o w s模式下就能进行更新
BIO S。通过 @B
BIOS文件,以更新主板上的 BIOS。
4-2-1 如何使用 Q-Flash( BIOS快速刷新)更新 BIOS
A. 在开始更新 BIOS的前 ...
1. 请先至技嘉网站下载符合您主板型号的最新 BIOS版本压缩文件。
2. 解压缩所下载的 BIO S压缩文件并且将 BIOS文件 (例如: 88GA UD32.F1)储存至软盘、 U盘或
硬盘中。 (请注意:所使用的 U盘或硬盘必需是 FAT32/16/12文件系统格式。 )
3. 重新开机后, B IOS在进行 P OST时,按 <E nd>键即可进入 Q-F l a s h。 (请注意:您可以在
POST阶段按 <End>键或在 BIOS Setup主画面按 <F8>键进入 Q-Flash选单。但如果您是将解压
缩的BIOS 文件储存至RAID/AHCI 模式的硬盘或连接至独立IDE/SATA 控制器的硬盘,请通过
在POST 阶段按<End> 键的方式进入Q-Flash 选单。)
Award M odular BIOS v6.00PG, An E nergy Star Ally
Copyri ght (C) 1984-2010 , Award S oftware, In c.
GA-8 80GA-UD3 H F3b
.
.
.
.
<DEL>: BIOS Setup <F9>: XpressRecovery2 <F12>: Boot Menu <End>: Qflash
06/0 4/2010-R S880P-SB850 -7A66BG0 IC-00
ackup BIOS)」。在一般正常的状态下,系统是由「主
™
?
IOS快速刷新)是一个简单的 BIOS管理工具,让您轻易省
IOS与距离最近的 B IO S服务器连接,下载最新版本的
更新BIOS 有其潜在的风险,因此更新B
系统毁损。
独特功能介绍 - 66 -
IOS 时请小心执行,以避免不当的操作而造成
B. 更新 BIOS
请依下列步骤进行更新BI OS 。以下范例假设您将BI O S 文件储存于软盘中,实际操作时请依
据文件的存放位置来选择。
步骤一:
1. 将已存有BIOS 文件的软盘放入软驱中。进入Q-Flash 后,在Q-Flash 主画面利用上下键移动
光标至「Update BIOS from Drive 」选项并且按<Enter> 键。
•
欲备份目前的 BIOS文件,请选择「 Save BIOS to Drive」。
•
本功能仅支持使用 FAT32/16/12文件系统的硬盘或 U盘。
•
若您的BIOS 文件存放在RAID/AHCI 模式的硬盘或连接至独立IDE/SATA 控制器的硬
盘,请务必在进行POST 时,按下<End> 键进入Q-Flash 。
2. 请选择Floppy A ,再按<Enter> 键。
Q-Flash Utility v2.15
Flash Type/Size................................. MXIC 25L8005/8006 1M
Keep DMI Data Enable
Floppy A <Drive>
Load CMOS Default Enable
HDD 0-0 <Drive>
Update BIOS from Drive
Save BIOS to Drive
Enter : Run hi :Move ESC:Reset F10:Power Off
Total size : 0 Free size : 0
3. 请选择您所要更新的 BIOS文件并按下 <Enter>键。
请再次确认此BIOS 文件与您的主板型号符合!
步骤二:
显示器会显示正在从软盘中读取BIOS 文件。当您看到一个确认对话框「Are you sure
BIOS? 」时,请按<Enter> 键开始更新BIOS ,同时显示器会显示目前更新的进度。
当系统正在读取BIOS 文件或更新BIOS 时,请勿关掉电源或重新启动系统!
•
当开始更新BIOS 时,请勿将软盘取出或移除硬盘/U 盘。
•
0 le(s) found
to update
步骤三:
完成BIOS 更新后,请按任意键回到Q-Flash 选单。
Q-Flash Utility v2.15
Flash Type/Size................................. MXIC 25L8005/8006 1M
Keep DMI Data Enable
Load CMOS Default Enable
Update BIOS from Drive
Save BIOS to Drive
Enter : Run hi :Move ESC:Reset F10:Power Off
!! Copy BIOS completed - Pass !!
Please press any key to continue
- 67 - 独特功能介绍
步骤四:
按下<Esc> 键后,按<Enter> 键离开Q-Flash ,此时系统将自动重新开机。重新开机后,POST 画
面的BIOS 版本即已更新。
步骤五:
在系统进行P O S T 时,按<D el e te> 键进入B I OS 设置程序,并移动光标到「Lo a d Op t i miz e d
Defaul ts 」选项,按下<Enter> 载入BI OS 出厂预设值。更新BIOS 的后,系统会重新检测所有的
周边设备,因此建议您在更新BIOS 后,重新载入BIOS 预设值。
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Se tup
PnP/PCI Congurations
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Optimized Defaults (Y/N)? Y
: Select Item F11: Save CMOS to BIOS
higf
Load Optimized Defaults
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
请按<Y> 键载入预设值
步骤六:
选择「Save & Exit
Setup 」,按<Y> 键储存设置至CMOS 并离开BIOS 设置程序,离开BIOS 设置程
序后,系统即重新开机。整个更新BIOS 程序即完成。
独特功能介绍 - 68 -
4-2-2 如何使用 @BIOS( BIOS在线更新)更新 BIOS
A. 在开始更新 BIOS的前 ...
1. 在W indo ws 下,请先关闭所有的应用程序与常驻程序,以避免更新BI OS 时发生不可预期
的错误。
2. 在更新BI OS的过程中,网络连线绝对不能中断(例如:断电、关闭网络连线)或是网络处
于不稳定的状态。如果发生以上情形,易导致BIOS 损坏而使系统无法开机。
3. 请
勿同时使用G.O.M. (GIGABYTE Online Management) 功能。
4. 如果因更新BI O S 操作不当,导致B I OS 损毁或系统无法使用时,技嘉将无法提供保修
服务。
B. @BIOS使用说明
1. 通过网络更新 BIOS:
点选「Update BIOS from GIGABYTE Server 」,选择距离您所在国家最近的@BIOS 服务器,
下载符合此主板型号的BIOS 文件。接着请依照画面提示完成操作。
如果@BI OS 服务器找不到您主板的B IOS 文件时,请至技嘉网站下载该主板型号最
新版的BIOS 压缩文件,解压缩文件后,利用手动更新的方法来更新BIOS 。
2.
点选「 Up date BIOS fro m Fil e」,选择事先经由网站下载或其它渠道得到的已解压缩的
BIOS文件。再依照画面提示完成操作。
3.
点选「 Save Current BIOS to File」可储存目前所使用的 BIOS版本。
4.
勾选「Load CMOS default after BIOS update 」,可于BIOS 更新完成后重新开机时,载入BIOS
预设值。
手动更新 BIOS:
储存 BIOS文件:
载入 BIOS预设值:
C. 更新完成的后 ...
更新完成后请重新开机。
请务必确认BIOS 文件是否与主板型号相符,因为选错型号而进行更新BIOS ,会导致
系统无法开机。
- 69 - 独特功能介绍
4-3 EasyTune 6介绍
技嘉EasyTune 6 提供用户一个简易与方便的系统调校与超频的使用界面,让用户可以轻松在
操作系统下藉由EasyTune 6 进行超频、超电压等运行,藉以提升系统性能。除此的外,技嘉
Easy Tu ne 6 更贴心加入了CPU 与内存的信息显示,用户无须再经由其他软件即可轻易地得知
系统相关信息。
使用界面介绍
选项卡 说明
选项卡说明
「 CPU」选项卡提供 CPU、主板型号及 BIOS版本相关信息。
内存来显示其信息。
• 「 Easy Mode」仅能调整
• 「 Advance Mode」可调整特定时钟
• 「 Easy Boost」为简易的自动 超频功能
各种超频组合直到死机为止,再重新开机后,系统便以测试的最佳值让CPU获得
最佳的超频状态。
• 「 Core Boost」此选项仅在「Advance Mode」才能调整。启动「 Core Boost」
让您选择开启 AMD CPU
• 「 Save」可以将目前的设置值存成一个设置文件
• 「 Load」可以将预存的设置文件载入。
调整过「 Easy Mode
效或是按「 Default
功能。
vanced」模式,可以让CPU风扇在所设置的CPU温度区间内以线性方式动态调整转速。
温度/风扇转速的功能。您可以设置蜂鸣器为警示声来源或自订警示声的音频(.wav格式 )。
(注一 ) 启动「 Easy Boost」前,必须先在通知区域 Easy Tune 6 图示
(注二 ) 启
(注三
独特功能介绍 - 70 -
「 Memory」选项卡提供内存相关信息。您可以自行选择安装于特定内存插槽上的
「 Tuner」选项卡提供您调整系统时钟 /频率及电压值的功能。
「 Graphics」选项卡提供您调整所安装的 ATI或 NVIDIA 显卡的核心时钟及内存时钟
「 Smart」选项卡提供您选择 CPU智能风扇的运行模式。开启「智能风扇」的「Ad-
「 HW Monitor」选项卡提供硬件温度、电压及风扇转速相关信息,并且提供设置警告
tune on next reboot」,才能在重新开机后使用最佳超频设置。
动「 Core Boost」需重新开机才能生效。
) 可开启或关闭的核心数依所使用的 CPU而定。
Ea syTu ne 6所提供的功能会因不同主板而有所差异。若某选项显示为灰色表示该选项不能调整
或不支持该功能。
不当的超频或超电压可能会造成硬件元件如CPU、芯片组及内存的损毁或减少其使用寿命。建议
您确实了解EasyTune 6的各项功能才进行调整,否则可能造成系统不稳或其它不可预期的结果。
CPU 前端前端总线电压值。
的隐藏核心或关闭已开启的核心
」/ 「Advance Mode 」的数值后,记得按「Set 」按钮使设置生
」按钮恢复预设值。
/频率及电压值。
(注一 )
。按下「 Easy Boost」后系统将自动测试
(注二 )
(.txt格式 )。
按下右键,选择「Auto overclock last
。
(注一)
能
4-4 轻松省节能引擎 (Easy Energy Saver)介绍
「轻松省节能引擎」(Easy Energy Saver) 为技嘉科技最新开发的专利节能工具,用户只需通过
友善的操作界面、简单的按钮运行,不需繁复的设置及调教程序,即可轻松体验此项创新
节能科技。此功能结合卓越的软件设计,搭配具节能引擎功能的主板,即能在不降低系统
正常性能表现的状况下,协助系统达到最佳节能、并提升最大电能效率,以达到真正节能
且兼具高功率输出的系统运行。
使用界面介绍
A. 节能电表记录模式(Meter Mode)
节能电表记录模式开启时,节能引擎即自启动时间起,自动记录系统运行期间的节能状态。
「节能电表记录模式」各按钮功能说明
按钮功能说明
1 启动 /停止节能引擎功能 (预设值为关闭 )
2 启动 /停止动态 CPU运行频率功能 (预设值为关闭 )
3 显示 CPU运行频率
4 显示 CPU运行电压
5 三段式 CPU电压调整功能 (预设值为 1)
(注二 )
6 目前 CPU电源消耗功率
7 目前节能累计时间记录
8 目前最大节能累计数据
9 节能电表记录 /时间归零钮
10 节能电表记录模式切换钮
11 永久节能记录模式切换钮
12 关闭节能引擎操作界面并进入隐形模式
13 最小化节能引擎
14 显示节能引擎辅助说明
15 线上软件更新 (
检查是否有新版的软件 )
(注一 )
•
以上图示仅供参考,实际内容可能因主板不同而有所差异,实际画面请以产品实物为准。
•
轻松省节能引擎所显示的任何数据仅供参考,实际数据会因不同设备或检测工具等而有所不同。
- 71 - 独特功能介绍
B. 永久节能记录模式 (Total Mode)
开启永久节能记录模式时,用户通过节能引擎的累计记录功能,记录从第一次启动后,每
次在开启状态下程序执行所节省的功率
(注三)
。
「永久节能记录模式」各按钮功能说明
按钮功能说明
1 启动 /停止节能引擎功能 (预设值为关闭 )
2 启动 /停止动态 CPU运行频率功能 (预设值为关闭 )
3 显示 CPU运行频率
4 显示 CPU运行电压
5 三段式 CPU电压调整功能 (预设值为 1)
(注二 )
6 目前 CPU电源消耗功率
7 节能引擎第一次启动时间
8 累计记录系统第一次启动节能引擎后,所有开启时所节省的功率
9 节能电表记录模式切换钮
10 永久节能记录模式切换钮
11 关闭节能引擎操作界面并进入隐形模式
12 最小化节能引擎
13 显示节能引擎辅助说明
14 线上软件更新 (检查是否有新版的软件 )
(注一 )
(注四 )
C. 隐形模式 (Stealth Mode)
当进入隐形模式,系统会自动依用户选择的最佳化设置持续进行节能操作,即使在重新开
机后,也无需再进入操作界面及重新设置。若用户欲更改设置或关闭节能引擎,仅需开启
操作界面并重新设置即可。
(注一 ) 此功能开启时能使系统更省电,但也可能会影响系统性能。
(注二
) 1:一般节能模式 (预设值 )、 2:高级节能模式、 3:极致节能模式。
(注三 ) 必须在不关闭节能引擎的状态下,永久节能记录模式才会持续累计每次开机后系统
所节省的功率,且不提供归零功能。
(注四) 当记录至99999999瓦后,轻松省节能引擎将自动归零重新累计。
独特功能介绍 - 72 -
4-5 Q-Share(极速共享)介绍
Q-Sh are 是一个简易及方便的数据共享工具。当您完成区域网络连线及Q-Sh are 设置后,即可
通过Q-Share 与网域内的电脑达到数据共享,充分地运用网络资源。
Q-Share使用说明
安装完成后,可以从「开始\ 所有程序\GIGABYTE\Q-Share.exe 」开启Q-Share 程序;在通知区域
找到图示
选项功能说明
选项 说明
Connect ... 进入数据共享的电脑列表
Enable Incoming Folder ... 启动文件夹共享功能
Disable Incoming Folder ... 关闭文件夹共享功能
Open Incoming Folder : 打开共享的文件夹
C:\Q-ShareFolder
Change Incoming Folder : 变更共享的文件夹
C:\Q-ShareFolder
Update Q-Share ... 线上软件更新
About Q-Share ... 显示目前 Q-Share版本
Exit... 退出 Q-Share
,双击鼠标右键开启设置及数据共享。
画面一:尚未启动数据共享功能。 画面二:已启动数据共享功能。
(注 )
(注 ) 此
选项只有在「尚未启动数据共享」的状态下,才能做变更。
- 73 - 独特功能介绍
4-6 SMART Recovery(智能恢复)介绍
SMART Recovery 仅提供在 Windows Vista操作系统中可针对 PATA及 SATA硬盘快速地将差异数据
(注一 )
备份
和复制,支持的文件系统格式为NTFS 。
使用说明:
按主页「Config 」按钮可进入「S
页面。
按钮 说明
Enable 启动系统自动备份功能
Schedule 设置系统每天进行备份的周期时间
Capacity 储存备份的硬盘空间比例
•
硬盘的容量必须大于1 GB 。
•
每一磁盘分割区可存放的 备份的时间点最多为6 4份(可
存放的数量依磁盘分割区大小而定)。达到限制时,最
旧的备份文件将会被覆盖。
复制使用说明:
可由右侧或下方的时间轴浏览不同时间点的数据,并可选
择任一文件或文件夹按下「Copy 」按钮进行复制。
画面所列出来的文件与文件夹是只读的,您无法编辑文件
的内容。
mart Recovery Preference」
(注二 )
(注三 )
(注一 ) 差异数据备份是针对被修改、删除或新增的数据。
(注二 ) 系统每天仅执行一次备份运行,若长时间开启电脑,则由已设置的备份周期时间执行备份;若
是在设置的周期时间前关机,则于下一次开机时执行备份。
(注三) 为了让储存备份文件的硬盘空间最佳化,建议您保留的硬盘空间比例至少25%以上。每个磁盘
分割区的差异数据备份文件将会储存在相对应的磁盘分割区。
独特功能介绍 - 74 -
4-7 Auto Green介绍
Auto Green 提供一个简易的程序界面,通过简单的设置让用户仅需经由蓝牙手机与系统连接
就能启动系统节能功能。当手机离开系统蓝牙接收器的检测范围时,系统即会进入设置的
节能模式。
Configuration页面说明:
在Auto Green 首页按「Configure 」可进入「Configuration」页面。若要制作
蓝牙手机随身密钥,请选择「Con fi gure BT device s 」再勾选欲制作为随
身密钥的蓝牙手机
Green 重新扫描)。
制作蓝牙手机随身密钥:
选择欲制作为随身密钥的手机后会出现如左图,在「密码密钥」输入
一组用来与手机配对用的密码(密码长度建议使用8~16个字符),接着在
手机上输入相同的密码以进行配对。
设置蓝牙功能:
在「O the r S ett ings 」页面可以设置蓝牙设备扫描的时间、次数及关闭
硬盘 电源 的时间 ,以确 认蓝牙 手机随 身密 钥是否 在电脑 的搜寻 范围
内,当进入节能模式时间过久则关闭硬盘电源。完成设置的后,请按
「Set 」使其设置值生效,再按「Exit 」离开。
• Device Scan Time (sec.):
设置蓝牙设备扫描的时间,时间以每 5秒为单位,调整幅度为 5秒至 30秒。 Auto Green会以此设置的时间
来扫描蓝牙手机随身密钥是否存在。
Rescan Times:
•
设置蓝牙设备扫描的次数,调整幅度为2次至5次。当未搜寻到蓝牙手机随身密钥时,Auto Green会
以此设置持续扫描,若到达设置的次数仍未搜寻到蓝牙手机随身密钥时,系统将会进入您所选择
的节能模式。
• Turn off HD:
设置关闭硬盘电源的时间。若系统闲置时数超过所设置的时间,将会关闭硬盘电源。
选择系统节能模式:
请依个人的需求在Auto Green首页选择系统节能模式,再按「Save 」储存
设置。
按钮 说明
Standby 进入 Power on Suspend
Suspend 进入 Suspend to RAM
Disable 关闭此功能
(注一 ) 如果您的手机已经被拿来当 Auto Green的 Key,并且启动 Auto Green的功能时 ,就不能再用来连接其他
蓝牙设备。
(注二 ) 是否附赠此蓝牙接收器依机种而定,安装此蓝牙接收器前请先关闭其他的蓝牙接收器。
(注一 )
(若有未列出的蓝牙手机,请按「 Ref resh」让 A ut o
要进行蓝牙手机随身
牙接收器,且手机的蓝牙及搜寻功能已开启。
当使用随货附赠的蓝牙接收器
时,要唤醒系统不需要按电源键即可恢复原先的工作状态。
制作前,请确认您的主板已具备蓝
密钥
模式
模式
(注二)
且节能模式设置为S u spen d
- 75 - 独特功能介绍
独特功能介绍 - 76 -
第五章 附录
5-1 如何构建 Serial ATA硬盘
若要构建完整的 SATA硬盘,您必须完成以下的步骤:
A. 安装 SATA硬盘。
B. 在 BIOS程序设置中设置 SATA控制器模式。
C. 进入 RAID BIOS,设置 RAID模式。
D. 制作安装 Windows XP操作系统时所需的 SATA RAID/AHCI驱动程序软盘。
E. 安装 SATA RAID/AHCI驱动程序及操作系统。
事前准备:
•
两颗(以上)的SATA硬盘。(为达到最佳的性能,请使用相同型号及相同容量的S ATA硬盘。)
若不制作RAID准备一颗硬盘即可。
•
一张空白软盘。
•
Windows Vista或 XP操作系统的安装光盘。
•
主板的驱动程序光盘。
5-1-1 设置 AMD SB850 SATA控制器模式
A. 安装 SATA硬盘
请将准备好的SATA 硬盘接上S ATA 数据传输线及电源线,并分别接至主板上的SATA 插座,若
主板支持一组以上的SATA 控制芯片,请参考第一章-「硬件安装」的说明,确认您所连接
的SATA 插座是由哪一颗芯片支持(例如此主板上的SATA3_0 、SATA3_1 、SATA3_2 、SATA3_3 、
SATA3_4及 SATA3_5插座为南桥芯片组所支持 )。最后再接上电源供应器的电源插头。
(注一 )
(注二 )
(注二 )
(注一 ) 若不制作 RAID,可以跳过此步骤。
) 只有 SATA通道被设为 AHCI及 RAID模式时才需安装。
(注二
- 77 - 附录
B. 在 BIOS程序设置中设置 SATA控制器模式
请确认在BIOS 程序设置中SATA控制器的设置是否正确。
步骤一:
电源开启后,BIOS 在进行POST 时,按下<Delete> 键进入BIOS 设置程序。进入「Integrated Pe-
rip herals 」确认「OnChip SATA Controller 」为开启状态。若欲将连接至SATA3_0/1/2/3 插座的硬
盘设为磁盘阵列,请将「OnCh ip SATA Type 」选项设置为「R AID 」;若欲将连接至SATA3_4/
SATA3_5插座的硬盘设为磁盘阵列,请将「 On Chi p SATA Ty pe」设置为「 RAI D」及「 OnC hip
SATA Port4/5 Type」设为「 As SATA Type」 (如图 1)。若要启动 SATA控制器的 RAID 5功能,请将
「 OnChip SATA RAID5 Support」设置为「 Enabled 」。
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
OnChip SATA Controller [Enabled]
OnChip SATA Type [RAID]
OnChip SATA Port4/5 Type [As SATA Type]
OnChip SATA RAID5 Support [Enabled]
OnChip SATA3.0 Support [Enabled]
Onboard SATA/IDE Ctrl [Enabled]
Onboard SATA/IDE Ctrl Mode [IDE]
Onboard LAN Function [Enabled]
Onboard LAN Boot ROM [Disabled]
SMART LAN [Press Enter]
Onboard Audio Function [Enabled]
Onboard 1394 Function [Enabled]
Onboard USB 3.0 Controller [Enabled]
USB Controllers [Enabled]
USB Legacy Function [Enabled]
USB Storage Function [Enabled]
Onboard Serial Port 1 [3F8/IRQ4]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Integrated Peripherals
图1
Menu Level
Item Help
步骤二:
离开BIOS 程序设置并储存设置结果。
此部分所提及的BIOS 程序设置选项及其叙述,并非所有主板皆相同,需依您所选购
的主板及BIOS
版本而定。
附录 - 78 -
C. 进入 RAID BIOS,设置 RAID模式
若要制作SATA硬盘的磁盘阵列,必须进入RAID BIOS设置SATA RAID模式。若不制作RAID,可
以跳过此步骤。
步骤一:
系统启动在BIOS POST (Power-On Self Test 开机自我检测)画面的后,进入操作系统的前,会出
现如图2 的画面,请按<Ctrl> + <F> 键进入RAID BIOS 设置程序。
RAID Option ROM Version 3.2.1540.15
(c) 2009 Advanced Micro Devices, Inc. All rights reserved.
No Array is dened..
Press <Ctrl-F> to enter RAID Option ROM Utility...
图2
步骤二:
按<Ctrl> + <F> 键进入RAID 设置程序后会出现「Main Menu 」的窗口。(如图3)
Main Menu (主选单 ):
若您想检视磁盘阵列中的磁盘信息请按 <1>进入「 Vi
ew Drive Assignments
若您要建立磁盘阵列请按<2> 进入「LD View/LD Define Menu 」画面。
若您想删除磁盘阵列请按<3> 进入「Delete LD Menu 」画面。
若您想检视SATA控制端口组态请按<4>进入「Controller Configuration」画面。
Option ROM Utility (c) 2009 Advanced Micro Devices, Inc.
[ Main Menu ]
View Drive Assignments........................... [ 1 ]
LD View/ LD Dene Menu...................... [ 2 ]
Delete LD Menu....................................... [ 3 ]
Controller Conguration............................ [ 4 ]
」画面。
[ Keys Available ]
Press 1..4 to Select Option [ESC] Exit
图 3
- 79 - 附录
建立磁盘阵列
若要建立磁盘阵列,请在主选单按<2> 进入「L D View Men u 」窗口(图4) 。此功能允许用户可
以依照个人需求,手动指定欲做为磁盘阵列的硬盘及定义磁盘阵列模式。若要建立磁盘阵
列,请按<Ctrl+C> 键。
Option ROM Utility (c) 2009 Advanced Micro Devices, Inc.
[ LD View Menu ]
< There is no any LD >
[h] Up [i] Down [PaUp/PaDn] Switch Page [Ctrl+C] Dene LD
[Enter] View LD [Ctrl+V] View Single Disk [ESC] Exit
[ Keys Available ]
图4
进入「LD Define Menu 」窗口后,使用上下键移动至所需设置的项目逐一设置(如图5) 。
Option ROM Utility (c) 2009 Advanced Micro Devices, Inc.
LD No LD Name RAID Mode Drv
LD 1 Logical Drive 1 RAID 0 0
Stripe Block: 64 KB Fast Init: ON
Gigabyte Boundary: ON
Port:ID Drive Model Capabilities Capacity (GB) Assignment
01:00 WDC WD800JD-22LSA0 SATA 3G 79.89 N
02:00 WDC WD800JD-22LSA0 SATA 3G 80.02 N
[h] Up [i] Down [PaUp/PaDn] Switch Page [Space] Change Option
[Ctrl+Y] Save [ESC] Exit
Cache Mode: WriteThru
[ LD Dene Menu ]
[ Drives Assignments ]
[ Keys A vailable ]
[ Keys Available ]
图5
附录 - 80 -
以下步骤我们以制作RAID 0 为例。
步骤:
1. 在「 RAID Mode」项目下,按 <SPACE>键选择 RAID 0。
2. 使用方向键移至「 Stripe Block」项目下再按 <SPACE>键切换至您所需的窗口大小。
(预设值: 64 KB)
3. 然后在「 Drives Assignments」项目下使用上下键选择欲加入磁盘阵列的磁盘。
4. 在被选择磁盘的「 Assign me nt」处按下 <SPACE>键或 <Y>键使的切换至「 Y」。此运行将会
将使该颗磁盘加入您欲制作的磁盘阵列中。而「 Drv」处也会显示加入阵列的磁盘总数。
5. 设置完成的后,按下 <Ct rl>+<Y>键储存设置值后将出现如图 6的画面。按下 <C trl>+<Y>键自
行设置磁盘阵列名称,若无输入,将自动使用预设的名称。
Please press Ctrl-Y key to input the LD name
or press any key to exit.
If you do not input any LD name, the default
LD name will be used.
图 6
6. 接着出现以下信息时,按 <Ctrl>+<Y>键选择清除主开机记录,或是按其他键忽略此选项。
接下来将出现如图 8的画面。
Fast Initialization option has been selected
It will erase the MBR data of the disk.
<Press Ctrl-Y key if you are sure to erase it>
<Press any other key to ignore this option>
图 7
7. 按 <Ctrl>+<Y>键选择自定磁盘容量,或是按其他键选择最大化磁盘容量。
Press Ctrl-Y to Modify Array Capacity or press any
other key to use maximum capacity...
图 8
8. 制作完成后将会回到「 LD View Menu」画面。在此画面您可看到新制作的磁盘阵列。
9. 请按 <Esc>键回到主选单,若要离开 RAID BIOS utility请按 <Esc>键。
- 81 - 附录
查看磁盘状态
Drives Assignments 」窗口显示安装的磁盘是否已被指定为磁盘阵列中的成员。进入此
「View
窗口后,在磁盘的「A
ssignment 」项目下您会看到他们所属的磁盘阵列。(如图9) 。若该磁盘
没有建立磁盘阵列时会显示为「Free 」。
Option ROM Utility (c) 2009 Advanced Micro Devices, Inc.
[ View Drives Assignments ]
Port:ID Drive Model Capabilities Capacity (GB) Assignment
01:00 WDC WD800JD-22LSA0 SATA 3G 79.89
Extent 1 79.82 LD 1-1
02:00 WDC WD800JD-22LSA0 SATA 3G 80.2
Extent 1 80.02 LD 1-2
[h] Up [i] Down [PaUp/PaDn] Switch Page [Ctrl+H] Secure Erase
[ESC] Exit
[ Keys Available ]
图9
删除磁盘阵列
您可以使用此选项删除已建立的磁盘阵列
删除现有的磁盘阵列可能会造成数据的毁损。若您想要取消删除的运行,记得备份
包括磁盘阵列模式,阵列成员及窗口大小等磁盘阵列的数据。
主画面按<3> 进入「Delete LD Menu 」画面后,使用方向键上下键移动至欲删除的磁盘阵
1. 在
列并按<Delete>
键或<Alt>+<D> 键。
2. 的后您将进入如图10 的「View LD Defination Menu 」窗口。在此窗口里您可以看到包含在此
磁盘阵列的磁盘成员。若您确定要删除该磁盘,请按<Ctrl>+<Y> 键或按任意键取消。
3. 当磁盘阵列确定被删除后将会回到「Delete LD Menu 」画面 。若您欲离开RAID BIOS utility 请
在主选单按<Esc> 键。
Option ROM Utility (c) 2009 Advanced Micro Devices, Inc.
LD No LD Name RAID Mode Drv Capacity(GB)
LD 1 GBT RAID 0 2 80
Stripe Block: 64 KB
Port:ID Drive Model Capabilities Capacity (GB)
01:00 WDC WD800JD-22LSA0 SATA 3G 79.89
02:00 WDC WD800JD-22LSA0 SATA 3G 80.02
Cache Mode: WriteThru
[ View LD Denation Menu ]
[ Drives Assignments ]
Press Ctrl-Y to delete the data in the disk!
or press any other key to abort...
[ Keys A vailable ]
[ Keys A vailable ]
图10
附录 - 82 -
5-1-2 设置 GIGABYTE SATA2 SATA控制器模式
A. 安装 SATA硬盘
请将准备好的SATA 硬盘接上S ATA 数据传输线及电源线,并分别接至主板上的SATA 插座。此
主板上的GSATA2_6 及GSATA2_7 插座为GIGABYTE SATA2 芯片所支持。最后再接上电源供应器
的电源插头。
B. 在 BIOS程序设置中设置 SATA控制器模式
请确认在BIOS 程序设置中SATA控制器的设置是否正确。
步骤一:
电源开启后BIO S在进行P OST时,按下<Del ete>键进入BIO S设置程序。若要制作RAI D,进入
「Integrated Peripherals」将「Onboard SATA/IDE Ctrl」选项设为「Enabled」且将「Onboard SATA/
ID E Ctr l Mod e」设为「RA ID/IDE」(图1)。若不制作R AID,则将此选项依需求设为「ID E」或
「AHCI」(预设值:IDE)。
CMOS Setup Utility-Copyright (C) 1984-2010 Award Software
OnChip SATA Controller [Enabled]
OnChip SATA Type [Native IDE]
x OnChip SATA Port4/5 Type IDE
x OnChip SATA RAID5 Support Enabled
OnChip SATA3.0 Support [Enabled]
Onboard SATA/IDE Ctrl [Enabled]
Onboard SATA/IDE Ctrl Mode [RAID/IDE]
Onboard LAN Function [Enabled]
Onboard LAN Boot ROM [Disabled]
SMART LAN [Press Enter]
Onboard Audio Function [Enabled]
Onboard 1394 Function [Enabled]
Onboard USB 3.0 Controller [Enabled]
USB Controllers [Enabled]
USB Legacy Function [Enabled]
USB Storage Function [Enabled]
Onboard Serial Port 1 [3F8/IRQ4]
Integrated Peripherals
Menu Level
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
图1
步骤二:
离开BIOS 程序设置并储存设置结果。
此部分所提及的BIOS 程序设置选项及其叙述,并非所有主板皆相同,需依您所选购
的主板及BIOS
版本而定。
- 83 - 附录
C. 进入 RAID BIOS,设置 RAID模式
若要制作SATA硬盘的磁盘阵列,必须进入RAID BIOS设置SATA RAID模式。若不制作RAID,可
以跳过此步骤。
在BIOS POST 画面后,进入操作系统的前,会出现如以下的画面(图2) ,按<Ctrl> + <G> 键即可
进入 SATA RAID BIOS设置程序。
GIGABYTE Technology Corp. PCI Express to SATAII Host Controller ROM v1.07.16G
Copyright (C) 2005-2009 GIGABYTE Technology.
HDD0 : ST3120026AS 120 GB Non-RAID
HDD1 : ST3120026AS 120 GB Non-RAID
Press <Ctrl-G> to enter RAID Setup Utility ...
图2
按<Ctrl> +
<G> 后会出现SATA RAID BIOS 设置程序主画面(图3) 。在「Main Menu 」区以<h> 或
键移动光标,选择所要执行的项目再按<Enter> 键。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
[fgTAB]-Switch Window [hi]-Select ITEM [ENTER]-Action [ESC]-Exit
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB Non-RAID
HDD1: ST3120026AS 120 GB Non-RAID
图3
注:在主画面时可以使用< g>键将光标移动至「Hard D
isk Drive List 」区的其中一颗硬盘上,
按<Enter> 键来查看该硬盘的相关信息。
<i>
附录 - 84 -
建立磁盘阵列(Create RAID Disk Drive) :
若要建立磁盘阵列,请在「 Main Menu」的「
Create RAID Disk Drive」选项按 <Enter>键进入建立
磁盘阵列 (Create New RAID)画面。 (图 4)
[ Create New RAID ] [ Hard Disk Drive List ]
Name: GRAID
Level: 0-Stripe
Disks: Select Disk
Block: 128 KB
Size: 240 GB
Conrm Creation
[
fg
_
[ RAID Disk Drive List ]
]-Move Cursor [DEL,BS]-Delete Character [ENTER]-Next [ESC]-Abort
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Available Type/Status
HDD0: ST3120026AS 120 GB Non-RAID
HDD1: ST3120026AS 120 GB Non-RAID
[ Help ]
Enter RAID Name
Enter a string between 1 to 16 characters
in length for the created RAID drive to be
identied by system BIOS or OS.
图4
请在「Create New RAID 」区依序设置制作磁盘阵列所需的信息。(图5)
步骤:
1. 输入磁盘阵列名称(Name) :输入的字数最多可至16 个字母但不能有特殊字符。设置好磁
盘阵列名称后按下<Enter> 键。
2. 选择要制作的磁盘阵列模式 (L e vel):以 <h>或 <i>键选择欲制作的磁盘阵列模式,选项有
RAID 0 (Stripe)、 RAID 1 (Mirror)及 JBOD (图 5)。完成后按 <Enter>键移至下一步骤。
[ Create New RAID ] [ Hard Disk Drive List ]
Name: GRAID
Level: 0-Stripe
Disks: Select Disk
Block: 128 KB
Size: 240 GB
Conrm Creation
[ RAID Disk Drive List ]
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Available Type/Status
HDD0: ST3120026AS 120 GB Non-RAID
HDD1: ST3120026AS 120 GB Non-RAID
[ Help ]
Select RAID Level
RAID 0 - Data striped for performance
RAID 1 - Data mirrored for redundancy
JBOD - Data concatenated for huge
temporarily disk required
[hi]-Switch RAID Level [ENTER]-Next [ESC]-Abort
图 5
- 85 - 附录
3. 选择硬盘 (Dis ks):选择完磁盘阵列模式后, RA ID BIOS会自动将已安装的硬盘指派为磁盘
阵列硬盘。
4. 设置磁盘窗口大小 (Block):若选择制作 RAID 0,需指定磁盘窗口大小。以 <h>或
<i>键选择
需要的磁盘窗口大小 (图 6),可调整大小从 4 KB至 128 KB。完成后请按 <Enter>键。
[ Create New RAID ] [ Hard Disk Drive List ]
Name: GRAID
Level: 0-Stripe
Disks: Select Disk
Block: 128 KB
Size: 240 GB
Conrm Creation
[ RAID Disk Drive List ]
[hi]-Switch RAID Block Size [ENTER]-Next [ESC]-Abort
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Available Type/Status
HDD0: ST3120026AS 120 GB Non-RAID
HDD1: ST3120026AS 120 GB Non-RAID
[ Help ]
Setting Stripe Block
Select a stripe size which will be used to
divide data from/to seperate RAID members.
The following are typical values:
RAID 0-128KB
图 6
5. 设置磁盘阵列容量 (Size):依需求输入磁盘阵列的容量,完成后请按 <Enter>键。
6. 确认
建立磁盘阵列(Confirm Creation) :完成以上设置后光标将自动跳至「Confirm Creation」项
目,请按<Enter>键,当确认信息出现时,确定制作磁盘阵列请按<Y>,取消请按<N> (图7) 。
[ Create New RAID ] [ Hard Disk Drive List ]
Name: GRAID
Level: 0-Stripe
Disks: Select Disk
Block: 128 KB
Size: 240 GB
Conrm Creation
[ RAID Disk Drive List ]
[
]-Switch Unit [DEL,BS]-Delete Number [ENTER]-Next [ESC]-Abort
fg
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Available Type/Status
HDD0: ST3120026AS 120 GB Non-RAID
HDD1: ST3120026AS 120 GB Non-RAID
Create RAID on the select HDD (Y/N) ? Y
[ Help ]
CONFIRM RAID CREATION
ALL DATA ON THE SELECTED HARD DISK
WILL BE LOST WHEN EXIT WITH SAVING
图7
附录 - 86 -
制作完成后,您可以在「RAID Disk Drive List 」区看到已设置好的磁盘阵列(图8) 。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
Model Name RAID Level Capacity Status Members(HDDx)
RDD0: GRAID 0-Stripe 240 GB Normal 01
[fgTAB]-Switch Window [hi]-Select ITEM [ENTER]-Action [ESC]-Exit
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB RAID Inside
HDD1: ST3120026AS 120 GB RAID Inside
图8
若要确认有关磁盘阵列更详细的信息,请按<Tab> 键将光标从「Main Menu 」移至「RAID Disk
Drive List 」区。选择欲检视的磁盘阵列并按下<Enter> 键,即可在跳出的「RAID Information 」画
面中看到详细的磁盘阵列信息(图9) 。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
Model Name RAID Level Capacity Statu s Members(HDDx)
RDD0: GRAID 0-Stripe 240 GB Nor mal 01
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB RAID Inside
HDD1: ST3120026AS 120 GB RAID Inside
[ RAID Information ]
Name: GRAID
Level: 0-Stripe
Block: 128 KB
Capacity: 240 GB
Members: HDD 01
Status: Normal
[fgTAB]-Switch Window [hi]-Select RAID [ENTER]-Detail [ESC]-Exit
图 9
- 87 - 附录
7. 储存设置并离开 (Save And Exit Setup):设置好磁盘阵列要离开 RAID设置程序前,请务必在
主画面选择「 Save And Exit Setup」。确定离开请按 <Y>,取消请按 <N> (图 10)。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
Model Name RAID Level Capacity Status Members(HDDx)
RDD0: GRAID 0-Stripe 240 GB Normal 01
[fgTAB]-Switch Window [hi]-Select ITEM [ENTER]-Action [ESC]-Exit
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB RAID Inside
HDD1: ST3120026AS 120 GB RAID Inside
Save to Disk & Exit (Y/N) ? Y
图10
按下来就可以进行SATA RAID/AHCI驱动程序软盘的制作及操作系统的安装了。
删除磁盘阵列(Delete RAID Disk Drive) :
若要清除已建立的磁盘阵列,请在主画面选择「Delete RAID Disk Drive 」并按下<Enter> 键,此
时光标会移至画面下方的「RAID Disk Drive List 」区。在欲移除的磁盘阵列上按下空白键,该
磁盘阵列最前面会出现小三角型,表示已被选取,此时再按下<Dele te> 键。当确认信息出现
时,确定删除磁盘阵列请按<Y> ,取消请按<N> ( 图11) 。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
Model Name RAID Level Capacity Status Members(HDDx)
RDD0: GRAID 0-Stripe 240 GB Normal 01
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB RAID Inside
HDD1: ST3120026AS 120 GB RAID Inside
ALL DATA ON THE RAID WILL LOST!!
ARE YOU SURE TO DELETE (Y/N) ? N
[hi]-Select RAID [SPACE]-Mark Delete [DEL]-Conrm [ESC]-Abort
图11
附录 - 88 -
5-1-3 制作安装操作系统时所需的 SATA RAID/AHCI驱动程序软盘
(只有 AHCI及 RAID 模式需安装 )
在被设置为AH CI 或RA ID 模式的SATA 硬盘上安装操作系统前,必须先载入主板的SATA 芯片驱
动程序。如果没有载入驱动 程序,那么在操作系统安装过 程中,系统可能无法辨识此硬
盘。您必须从驱动程序光盘中复制主板所使用的S ATA 芯片驱动程序至软盘中。若要安装
Wi ndo w s Vista操作系统,可以将 S ATA芯片驱动程序从光盘复制至 U盘。请依下列步骤在 MSDOS及 Windows模式中制作驱动程序软盘。
MS-DOS模式:
准备一片可以驱动光驱的启动盘及一片已格式化的空白软盘。
步骤:
1:由启动盘开机。
2:取出启动盘后放入空白软盘及主板驱动程序光盘 (在此假设光驱代码为 D:\)。
3:依所需 SATA
• 若
A:\>copy d:\bootdrv\SBxxx\x86\*.*
• 若
A:\>copy d:\bootdrv\gsata\32bit\*.*
控制器的驱动程序输入以下指令,并请在指令后按
欲复制AMD SB850 SATA控制器的驱动程序,请输入(图1):
欲复制GIGABYTE SATA2控制器的驱动程序,请输入(图2):
图1 图2
<Enter>
(注一 )
(注二 )
键:
(注一) 请依所要安装的操作系统输入驱动程序路径。请参考下表确认不同W ind ows 操作系
统所需的驱动程序。
操作系统 路径
Windows XP 32-bit Bootdrv\SBxxx\x86
Windows XP 64-bit
Windows Vista 32-bit (AHCI mode)
Windows Vista 32-bit (RAID mode)
Windows Vista 64-bit (AHCI mode)
Windows Vista 64-bit (RAID mode)
Windows 7 32-bit (AHCI mode)
Windows 7 32-bit (RAID mode)
Windows 7 64-bit (AHCI mode)
Windows 7 64-bit (RAID mode)
Bootdrv\SBxxx\x64
Bootdrv\SBxxxV\AHCI\LHx86
Bootdrv\SBxxxV\RAID\LH
Bootdrv\SBxxxV\AHCI\LHx64
Bootdrv\SBxxxV\RAID\LH64A
Bootdrv\SBxxxW7\AHCI\Win7x86
Bootdrv\SBxxxW7\RAID\W7
Bootdrv\SBxxxW7\AHCI\Win7x64
Bootdrv\SBxxxW7\RAID\W764A
(注二 ) 若要复制 64-bit操作系统的驱动程序,请将指令内的「 \32bit」改为「 \64bit」。
- 89 - 附录
Windows模式:
步骤:
1:使用另一操作系统并放入主板驱动程序光盘。
2:
进入光盘中「Bo otD rv 」文件夹,双击「Me nu.exe 」文件(图3) 后会出现「命令提示字符」
画面,内含如图4 的控制器选单。
3 :放入空白软盘。依所要安装的操作系统按下SATA 控制器驱动程序代码后再按<E
以图4 的选单为例:
• 若是将磁盘阵列构建在由AMD SB850 SATA 控制器所接出的硬盘中且欲安装Windows XP
操作系统,请选择「3) ATi AHCI/RAID Driver for XP」。
• 若是将磁盘阵列构建在由 GIGABYTE SATA2控制器所接出的硬盘中且欲安装 Windows 32-
bit操作系统,请选择「 1) GIGABYTE GSATA driver for 32bit system」。
接着电脑即会自动复制所需的文件至软盘中。完成后请按任意键离开。
图4
图 3
nte r> 键。
附录 - 90 -
5-1-4 安装 SATA RAID/AHCI驱动程序及操作系统
准备好存有SATA RAID/AHCI驱动程序的软盘以及完成BIOS的设置后,您可以开始安装操作系
统至SATA硬盘中。
A. 安装 Windows XP
步骤一:
重新启动电脑,由操作系统Windows X P的光盘开机,当您看到「
3rd party
SCSI or RAID driver」
信
息时(图1) ,请立即按下<F6> 键。接着会出现要求您载入设备驱
动程序的信息。
Windows Setup
Press F6 if you need to install a third party SCSI or RAID driver.
图1
AMD SB850 SATA控制器:
步骤二:
请放入存有SATA RAID
「AMD
AHCI Compatible RAID Controller-x86 platform」再按 <Enter>键,系统会从软盘中下载 SATA
/AH
CI驱动程序的软盘并且按下 <S>键。当如图 2的画面出现时,请选择
驱动程序。
Windows Setup
Press F6 if you need to install a
You have chosen to congure a SCSI Adapter for use with Windows,
using a device support disk provided by an adapter manufacturer.
Select the SCSI Adapter you want from the following list, or press ESC
to return to the previous screen.
AMD AHCI Compatible RAID Controller-x86 platform
AMD AHCI Compatible RAID Controller-x64 platform
ENTER=Select F3=Exit
图 2
- 91 - 附录
GIGABYTE SATA2 SAT
A控制器:
放入存有S ATA RAI D/A H C I 驱动程序的软盘并按下<S > 键。当如图3 的画面出现时,请选择
「RAID/AHCI Driver for
GIGABYTE GBB36X Controller (x32)」再按 <Enter>键,系统会从软盘中下载
SATA驱动程序。
Windows Setup
You have chosen to congure a SCSI Adapter for use with Windows,
using a device support disk provided by an adapter manufacturer.
Select the SCSI Adapter you want from the following list, or press ESC
to return to the previous screen.
RAID/AHCI Driver for GIGABYTE GBB36X Controller (x32)
ENTER=Select F3=Exit
图3
步骤三:
当确认画面出现后,请按<E n ter> 键继续载入所需的驱动程序。完成后,请继续操作系统的
安装。
附录 - 92 -
B. 安装 Windows Vista
以下介绍以仅安装一组磁盘阵列硬盘为范例。
AMD SB850 SATA控制器:
步骤一:
由操作系统W i n d o ws Vi sta 的光盘开机并执行安装操作系统的步骤,当您看到如图4 的画面
时,请选择「载入驱动程序」。
图4
步骤二:
将主板驱动程序光盘置入光驱中(参考方法A)或是放入存有R AID/A H C I驱动程序的卸除式设
备,例U盘(参考方法B),再选择存放驱动程序的位置(图5)。注:若您使用的光驱是SATA介
面,在安装Windows Vista前请先将主板驱动程序光盘中的RAID/AHCI驱动程序文件夹复制至U
盘(请浏览至「BootDrv」文件夹,将整个「SBxxxV」文件夹复制至U盘内),再使用方法B载入
驱动程序。
方法A :
将主板驱动程序光盘置入光驱中,并指至以下路径:
「\BootDrv\SBxxxV\RAID\LH 」
若您要安装的是Windows Vista 64-bit ,请将根目录指至「\LH64A 」。
方法B:
使用U盘并将路径指定至「LH」(32-bit操作系统)或「LH64A」(64-bit操作系统)文件夹。
图5
- 93 - 附录
步骤三:
当出现图6 的画面后请选择「AMD AHCI Compatible RAID Controller」驱动程序并按「下一步」。
图6
步骤四:
载入驱动程序后系统将显示检测到的R A ID 硬盘。选择欲安装操作系统的R A ID 硬盘后即可按
「下一步」开始安装操作系统(图7) 。
图7
附录 - 94 -
GIGABYTE SATA2 SATA控制器:
步骤一:
由操作系统Wi n dow s Vista的光盘开机并执行安装操作系统的步骤,当您看到如图8的画面时
(画面将显示无安装RAID/AHCI硬盘),请选择「载入驱动程序」。
图8
步骤二:
将主板驱动程序光盘置入光驱中(参考方法A)或是放入存有RAID/A HCI驱动程序的软盘或卸除
式磁盘,例如U盘(参考方法B),再选择存放驱动程序的位置(图9)。注:若您使用的光驱是
SATA介面,在安装W
制至U盘(请浏览至「BootDrv」文件夹,将整个「G
B载入驱动程序。
方法A :
将主板驱动程序光盘置入光驱中,并指至以下路径:
「\BootDrv\GSATA\32Bit」
若要安装Windows Vista 64-bit ,请将根目录指至「\64Bit 」。
indows Vista前请先将主板驱动程序光盘中的 RAID/AHCI驱动程序文件夹复
SATA」文件夹复制至 U盘内 ),再使用方法
方法B:
使用U盘并将路径指至「G SATA\32Bit」(32-bit操作系统) 或「GS ATA\64B i t」(64-b it操作系统)
文件夹。
图9
- 95 - 附录
步骤三:
当出现图10 的画面后请选择「GIGABYTE GBB36X Controller 」驱动程序并按「下一步」。
10
图
步骤四:
载入驱动程序后系统将显示检测到的R A ID/A HCI 硬盘。选择欲安装操作系统的R AID/A HCI 硬
盘,即可按「下一步」开始安装操作系统(图11) 。
图11
附录 - 96 -
重建磁盘阵列:
重建磁盘阵列是将数据从磁盘阵列中的一颗硬盘复制到另一颗硬盘的过程,此功能只能在
具备容错能力的模式,例:RAI D 1 、RAID 5 及R AID 10 下使用,新的硬盘容量需大于或等于
旧硬盘的容量。以下的步骤假设您欲更换一颗在RAID 1 模式下毁损的硬盘设备,重建磁盘
阵列。
AMD SB850 SATA控制器:
进入操作系统后,请先确认 主板驱动程序光盘里的芯片组 驱动程序已经安装。安装完成
后,请到开始\ 所有程序\AMD 开启「RAIDXpert 」工具。
步骤一:
输入登入ID 及密码(预设值:ad min) 后,按
「登入」进入「AMD RAIDXpert 」程序。
步骤三:
选取 一 个可用的硬 盘 设备并按「 立 即 开
始」,进行重建磁盘阵列。
步骤二:
在「 逻辑磁盘 视 图」项目 下,选择 损 坏
欲重建的RAID 并于「逻辑磁盘信息」下按
「重建」。
步骤四:
过程 中会显示 重 建进度, 并能选择 「 暂
停」/ 「继续」/ 「放弃」/ 「重新启动」重
建磁盘阵列。
步骤五:
当重建完成后,可 在「逻辑磁盘信息」的信息
窗口看到状态显示为「可运行」。
- 97 - 附录
GIGABYTE SATA2 SAT
关闭电脑后,请将毁损的硬盘更换,再重新启动电脑。您可以选择在SATA RAID B
A控制器:
IOS 设置程
序或是进入操作系统使用GIGABYTE RAID CONFIGURER 工具重建磁盘阵列。
在 SATA RAID BIOS设置程序内重建磁盘阵列
•
步骤一:
重新开机后,当「
入SA
TA RAID BIOS设置程序。进入设置程序后请在「 Main Menu」的「 Rebuild Mirror Drive」项目
Press <Ctrl-G> to enter RAID Setup Utility」信息出现时,请按 <Ctrl> + <G>键进
按<Enter> 。光标将自动跳至「RAID Disk Drive List 」区的磁盘阵列上,磁盘阵列的状态显示为
「Degraded 」。此时请按<Enter> 键。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
Model Name RAID Level Capacity Status Members(HDDx)
RDD0: GRAID 1-Mirror 120 GB Degraded 0?
[fgTAB]-Switch Window [hi]-Select RAID [ENTER]-Action [ESC]-Exit
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB RAID Inside
HDD1: ST3120026AS 120 GB Non-RAID
步骤二:
光标移至「Hard D
isk Drive List 」区的新磁盘处后,按<Enter> 键开始重建磁盘阵列。画面下方
会显示目前磁盘阵列重建的进度。重建完成后磁盘阵列的「Status 」处会显示「Normal 」。
[ Main Menu ] [ Hard Disk Drive List ]
Create RAID Disk Drive
Delete RAID Disk Drive
Revert HDD to Non-RAID
Solve Mirror Conict
Rebuild Mirror Drive
Save And Exit Setup
Exit Without Saving
[ RAID Disk Drive List ]
Model Name RAID Level Capacity Status Members(HDDx)
RDD0: GRAID 1-Mirror 120 GB Degraded 0?
Gigabyte Technology Corp. RAID Setup Utility v1.07.16G
Model Name Capacity Type/Status
HDD0: ST3120026AS 120 GB RAID Inside
HDD1: ST3120026AS 120 GB Non-RAID
Rebuilding....35%, please wait....
附录 - 98 -
在操作系统内重建磁盘阵列
•
请先确认主板驱动程序光盘里的GIGABYTE S
请到「开始\ 所有程序」开启「GIGABYTE RAID CONFIGURER 」工具。
步骤一:
在GIGABYTE RAID CONFIGURER 主画面的
「 RAID LIST 」处,点选欲重建的磁盘阵
列按下鼠标右键并选择「Rebuild Raid 」。
(或点击工具列的「Rebuild 」图示
。)
ATA2 SATA 控制器的驱动程序已经安装。接着,
步骤二:
当磁盘阵列重建向导(Rebuilding
ard)画面出现时,按「 Next」。
R
AID Wiz-
步骤三:
选择可用的硬盘并按「Next」。
步骤五:
画面最下方会显示目前磁盘阵列重建的
进度。
步骤四:
接着按「Finish 」开始重建磁盘阵列。
步骤六:
完成后请重新开机。
- 99 - 附录
5-2 音频输入 /输出设置介绍
5-2-1 2 / 4 / 5.1 / 7.1声道介绍
本主板提供六个音频插座,可支持 2 / 4 / 5.1 / 7.1
(注 )
声道
,六个音频插座定义的预设值如右图。
中央/ 重低音
此音频芯片的高保真音频(High Definition Audio)具
备Reta sking 功能,通过此功能可以经由音频软
件的设置,重新定义每个音频插座功能。
输出
后喇叭输出 前喇叭输出
侧喇叭输出
以四声道为例,若您将侧喇叭输出设备连接至中央/ 重低音输出的孔位,仅需经由音频软件
将中央/ 重低音输出孔位重新定义成侧喇叭输出功能,即可正常使用。
•
使用麦克风设备时,请将麦克风连接至麦克风孔,并将该孔位定义为麦克风,才
能正常使用。
•
机箱前方面板的音频插座与后方的音频插座会同时发声。当使用前方面板为H D
音频模块而欲关闭后方的音频输出功能时,请参考下一页的说明。
认识高保真(HD) 音频
高保真音频内建多组高音质数字类比 (D AC)音频转换器,可输出 44.1KHz、 48KH z、 96KH z、
192KHz音频,并提供多音频 (M
ulti-Streaming)应用,使高保真音频能够同时处理多组音频的输
出/ 入。例如可同时听MP3 音乐、与网友进行语音聊天、接听网络电话等,实现多数据流的
音频应用情境。
A. 喇叭连接与设置
(以下介绍以操作系统Windows Vista为范例)
音频输入
麦克风
步骤一:
安装完音频驱动程序后,可以在通知区域找到
高保真音频管理图示
,双击此图示即可进入
音频软件。
(注) 2 / 4 / 5.1 / 7.1 声道音频输出介绍:
请参考下列说明设置多声道音频输出。
•
双声道:立体声道耳机或喇叭
•
4声道:前喇叭、侧喇叭
•
5.1声道:前喇叭、侧喇叭、中央 /重低音
•
7.1 声道:前喇叭、后喇叭、中央/ 重低音、侧喇叭
附录 - 100 -
