GA-870A-UD3

Системная плата для процессоров семейства AMD Phenom™ II/Athlon™ II (гнездо Socket AM3)

Руководство пользователя

Версия 2101

- 2 -

Содержание

Глава 1 Инсталляция аппаратного обеспечения ....................................................3

1-1 Меры предосторожности ............................................................................... 3

1-2 Спецификация ................................................................................................ 4

1-3 Установка ЦП и системы охлаждения ..........................................................7

1-3-1 Установка центрального процессора ....................................................................7

1-3-2 Установка системы охлаждения ............................................................................9

1-4 Инсталляция системной памяти .................................................................10

1-4-1 Двухканальный режим работы ОЗУ (конфигуратор) .........................................10

1-4-2 Установка модулей ОЗУ ......................................................................................11

1-5 Установка плат расширения ........................................................................ 12

1-6 Интерфейсные разъемы на задней панели ............................................... 13

1-7 Внутренние интерфейсные разъемы .........................................................15

* Подробную информацию о продукте можно получить, загрузив полную версию Руководства

пользователя (на английском языке), размещенную на сайте GIGABYTE.

- 3 - Инсталляция аппаратного обеспечения

1-1 Мерыпредосторожности

Системная плата содержит микросхемы и электронные компоненты, которые могут выйти из строя в результате воздействия электростатического разряда. Перед тем как приступить к сборке системы, внимательно изучите Руководство пользователя и придерживайтесь указанной последовательности процедур:

• Не удаляйте и не нарушайте целостность наклеек с серийным номером изделия и гарантийными обязательствами продавца. При каждом обращении в сервисный центр по вопросам обмена или ремонта платы с помощью этих наклеек будет произведена идентификация изделия.

• Перед тем как приступить к инсталляции аппаратного обеспечения, полностью обесточьте ПК, отсоединив силовой кабель блока питания.

• Будьте предельно аккуратны, устанавливая в систему компоненты. По завершении всех работ убедитесь в надлежащем контакте соответствующих групп разъемов.

• Обращаясь с системной платой, не касайтесь металлических проводников и контактных групп

• Операции по установке в корпус ПК системной платы, процессора и модулей ОЗУ желательно выполнять, предварительно надев на руку антиэлектростатический браслет. Если в вашем распоряжении нет браслета, крайне важно, чтобы в процессе монтажа компонентов руки оставались сухими.

• Прежде чем приступать к монтажу компонентов, разместите системную плату на твердой, плоской поверхности, защищенной антистатическим покрытием (в качестве изолятора для этих целей вполне подойдет специальный пластиковый пакет, в который упакована плата).

• Перед тем как отключить силовой кабель питания от системной платы, убедитесь в том, что блок питания отключен.

• Перед включением питания, убедитесь в том, что рабочее напряжение блока питания соответствует отраслевому стандарту вашего региона (в частности, для России напряжение домашней сети составляет 220 В).

• По завершении процедуры монтажа, непосредственно перед эксплуатацией изделия, еще раз убедитесь в корректном подключении всех кабелей и надежности соединения силовых контактных групп.

• Во избежание повреждения системной платы не допускается попадание металлических крепежных изделий в разъемы и контактные группы.

• Убедитесь в отсутствии незадействованных изделий крепежа и прочих посторонних металлических предметов на поверхности системной платы.

• Не устанавливайте системный блок ПК на неровной поверхности.

• Не размещайте системный блок в зоне воздействия высоких температур (нагреватели, прямые солнечные лучи и пр.).

• Необходимо помнить, что включение ПК во время сборки может привести к повреждению компонентов и причинить ущерб здоровью пользователя.

• Если у вас возникли сомнения относительно порядка выполнений процедур монтажа или иные проблемы, связанные с конкретным продуктом, пожалуйста, обратитесь за консультацией к специалисту.

Глава1 Инсталляцияаппаратногообеспечения

Инсталляция аппаратного обеспечения - 4 -

1-2 Спецификация

Процессор Поддержка процессоров семейства:



AMD Phenom™ II/AMD Athlon™ II (гнездо Socket AM3) (Полная информация о моделях ЦП, совместимых с системной платой, размещена на сайте GIGABYTE.)

Шина Hyper Transport Пропускная способность 5200 МТранзакций/с



Чипсет

Микросхема "Северный мост": AMD 870



Микросхема "Южный мост": AMD SB850



ОЗУ

4 DIMM-разъема для установки 1,5-В модулей ОЗУ DDR3 SDRAM



объемом до 16 Гбайт

(Примечание 1)

Двухканальная архитектура памяти



Совместимость с модулями ОЗУ DDR3 1866 (в режиме Overclocking)/



1333/1066 МГц (Полная информация о модулях ОЗУ, совместимых с системной платой, размещена на сайте GIGABYTE)

Аудиоподсистема

Кодек Realtek ALC892



Формат представления аудиосигнала: High Denition Audio



Количество аудиоканалов 2/4/5.1/7.1



Поддержка технологии Dolby



Home Theater

Вход/Выход цифрового S/PDIF-интерфейса



Разъем для входного аудиосигнала CD In



Сетевой контроллер 1 контроллер Realtek RTL8111D (10/100/1000 Мбит)



Разъемы для плат расширения

1 порт PCI Express x16, режим работы x16 (PCIEX16)



1 порт PCI Express x16, режим работы x4 (PCIEX4)



(Примечание 2)

2 порта PCI Express x1 (Порты PCIEX1_1 and PCIEX1_2 имеют



совместную полосу пропускания с портом PCIEX4)

(Примечание 3)

(Все PCI Express порты соответствует стандарту PCI Express 2.0) 3 порта PCI



Интерфейсы дисковой подсистемы

Контроллер чипсета:



6 SATA-разъемов (SATA3_0~SATA3_5) для подключения до 6 SATA дисков с пропускной способностью до 6 Гбит/с Поддержка дисковых массивов уровней RAID 0, 1, 5, 10 и каждого установленного устройства отдельно (JBOD)

Контроллер GIGABYTE SATA2:



1 x IDE разъем с поддержкой до двух устройств ATA-133/100/66/33 2 x SATA разъема (GSATA2_6, GSATA2_7) с поддержкой двух устройств со скоростью до 3 Гбит/с Поддержка RAID массивов уровней: RAID 0, RAID 1 и каждого установленного устройства отдельно (JBOD)

Контроллер JMicron JMB362:



2 внешних SATA разъема на задней панели с поддержкой двух устройств со скоростью до 3 Гбит/с Поддержка RAID массивов уровней: RAID 0, RAID 1 и каждого установленного устройства отдельно (JBOD)

Контроллер iTE IT8720:



1 разъем для подключения флоппи-дисковода -

- 5 - Инсталляция аппаратного обеспечения

USB-интерфейс Контроллер в составе микросхемы "Южный мост"



До 12 USB 2.0/1.1 портов: 8 портов на задней панели, 4 USB-портов на выносной планке подключаемых к соответствующим разъемам на системной плате

Контроллер NEC D720200F1



До 2 USB 3.0/2.0 портов на задней панели -

Интерфейс IEEE 1394

Контроллер Texas Instruments TSB43AB23



До 3 портов IEEE 1394a: 2 порта на задней панели, 1 порт на выносной планке подключаемый к соответствующему разъему на системной плате

Разъемы на системной плате

1 x 24-контактный ATX-разъем питания



1 x 8-контактный разъем питания ATX 12 В



1 разъем для флоппи-дисковода



1 IDE-разъем



6 SATA-разъемов с пропускной способностью до 6 Гбит/с



2 SATA-разъема с пропускной способностью до 3 Гбит/с



1 разъем для вентилятора ЦП (CPU fan)



2 разъема для системных вентиляторов (System fan)



1 разъем для подключения вентилятора блока питания



1 группа контактов фронтальной панели



1 разъем фронтальной аудиопанели



1 разъем CD In



1 разъем "Вход" цифрового S/PDIF-интерфейса



1 разъем "Выход" цифрового S/PDIF-интерфейса



2 разъема интерфейса USB 2.0/1.1



1 разъема интерфейса IEEE 1394a



1 разъем последовательного COM-порта



1 x разъем параллельного порта



1 перемычка для очистки содержимого CMOS



Разъемы на задней панели

1 порт PS/2 для подключения клавиатуры или мыши



1 коаксиальный разъем выхода S/PDIF



1 оптический разъем выхода S/PDIF



8 портов USB 2.0/1.1



2 порта USB 3.0/2.0



2 порта eSATA до 3 Гбит/с



2 порт IEEE 1394a



1 сетевая розетка RJ-45



6 аналоговых разъемов аудиоподсистемы (Center/Subwoofer Speaker



Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)

Микросхема I/ O-контроллера

Контроллер iTE IT8720



Аппаратный мониторинг

Определение напряжения питания системы



Определение температуры ЦП/Системы



Определение скорости вращения вентиляторов ЦП/Системы



Встроенная защита ЦП от перегрева



Уведомление о выходе из строя группы вентиляторов ЦП/Система



Контроль скорости вращения вентиляторов ЦП/Система



(Примечание 3)

Инсталляция аппаратного обеспечения - 6 -

(Примечание 1) 32-разрядные версии ОС семейства Windows накладывают ограничение на

максимальный объем адресного пространства системной памяти (не более 4 Гбайт). В тех случаях, когда объем установленного на ПК ОЗУ равен или превышает 4 Гбайт, операционная система сможет выделить под задачи не более 4 Гбайт.

(Примечание 2) Порты PCIEX1_1 and PCIEX1_2 имеют совместную полосу пропускания с портом

PCIEX4. Когда в порт PCIEX4 установлена х4 карта, порты PCIEX1_1 и PCIEX1_2 не работают.

(Примечание 3) Функция контроля скорости вращения вентиляторов установленных на ЦП и корпусе

ПК становится доступной в том случае, если на указанных компонентах установлены соответствующие системы охлаждения.

(Примечание 4) Доступность тех или иных функций утилиты EasyTune зависит от конкретной модели

системной платы.

Микросхема Две 8-Мбит микросхемы флэш-памяти



Лицензионный AWARD BIOS



Поддержка технологии DualBIOS™



Поддержка спецификаций PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b



Фирменные технологии

Фирменная функция @BIOS



Фирменная функция Q-Flash



Фирменная функция Xpress BIOS Rescue



Фирменная функция Download Center



Фирменная функция Xpress Install



Фирменная функция Xpress Recovery2



Фирменная функция EasyTune



(Примечание 4)

Фирменная технология Easy Energy Saver



Фирменная функция Smart Recovery



Фирменная функция Auto Green



Фирменная функция ON/OFF Charge



Фирменная функция Q-Share



ПО в комплекте поставки

Norton Internet Security (OEM версия)



Операционная система

Совместимость с ОС семейства Microsoft



Windows® 7/Vista/XP

Форм-фактор ATX; габариты изделия: 30,5 x 23,0 (см)



- 7 - Инсталляция аппаратного обеспечения

1-3 УстановкаЦПисистемыохлаждения

1-3-1 Установкацентральногопроцессора

A. Осмотрите системную плату и процессор. Найдите на процессорном разъеме и корпусе ЦП

специальную треугольную метку.

Прежде чем приступать к установке ЦП внимательно прочтите следующие рекомендации:

• Убедитесь в том, что процессор совместим с системной платой (Перечень ЦП, совместимых с системной платой, размещен на сайте GIGABYTE.)

• Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и отсоедините силовой кабель от блока питания.

• Осмотрите процессор со стороны контактной группы и визуально определите местонахождения первого контакта. Конструктив ЦП спроектирован таким образом, чтобы исключить возможность некорректной установки устройства в процессорный разъем (CPU Socket). Идентифицировать первый контакт поможет специальная метка на корпусе, предназначенная для ориентации ЦП перед его установкой в процессорный разъем.

• Нанесите тонкий слой термопасты на металлическую поверхность корпуса ЦП.

• Не включайте ПК, прежде чем система охлаждения ЦП не будет установлена. В противном

случае, вероятен риск выхода из строя процессора в результате перегрева.

• Установите частоту ЦП согласно данным указанным в спецификации. Не рекомендуется устанавливать частоту системной шины вне рабочего диапазона, предусмотренного спецификацией. Если возникла необходимость установить повышенную частоту, пожалуйста, согласуйте все взаимосвязанные параметры, сверившись с характеристиками ключевых компонентов системы (процессор, графическая плата, модули ОЗУ, жесткий диск и др.).

Процессор для гнезда

AM3

Процессорный разъем

(гнездо Socket AM3)

Треугольная меткамаркер первого контакта ЦП

Треугольная метка первого контакта гнезда Socket AM3

Инсталляция аппаратного обеспечения - 8 -

B. Пошаговая инструкция по установке ЦП на системную плату.

• Не прилагайте чрезмерное усилие, устанавливая ЦП в гнездо. Прежде чем устанавливать процессор, сориентируйте его должным образом.

Шаг 1: Соблюдая осторожность, отведите вверх скобу в сторону, предварительно освободив ее от фиксатора.

Шаг 2: Совместите треугольную метку, обозначающую Контакт 1 на ЦП, с треугольной меткой на гнезде и установите ЦП в разъем. Убедитесь в том, что процессор полностью соприкасается с поверхностью разъема. После того как ЦП установлен, аккуратно прижмите его одним пальцем по центру, а затем опустите рычаг и зафиксируйте его в закрытом состоянии.

Рычаг процессорного разъема

- 9 - Инсталляция аппаратного обеспечения

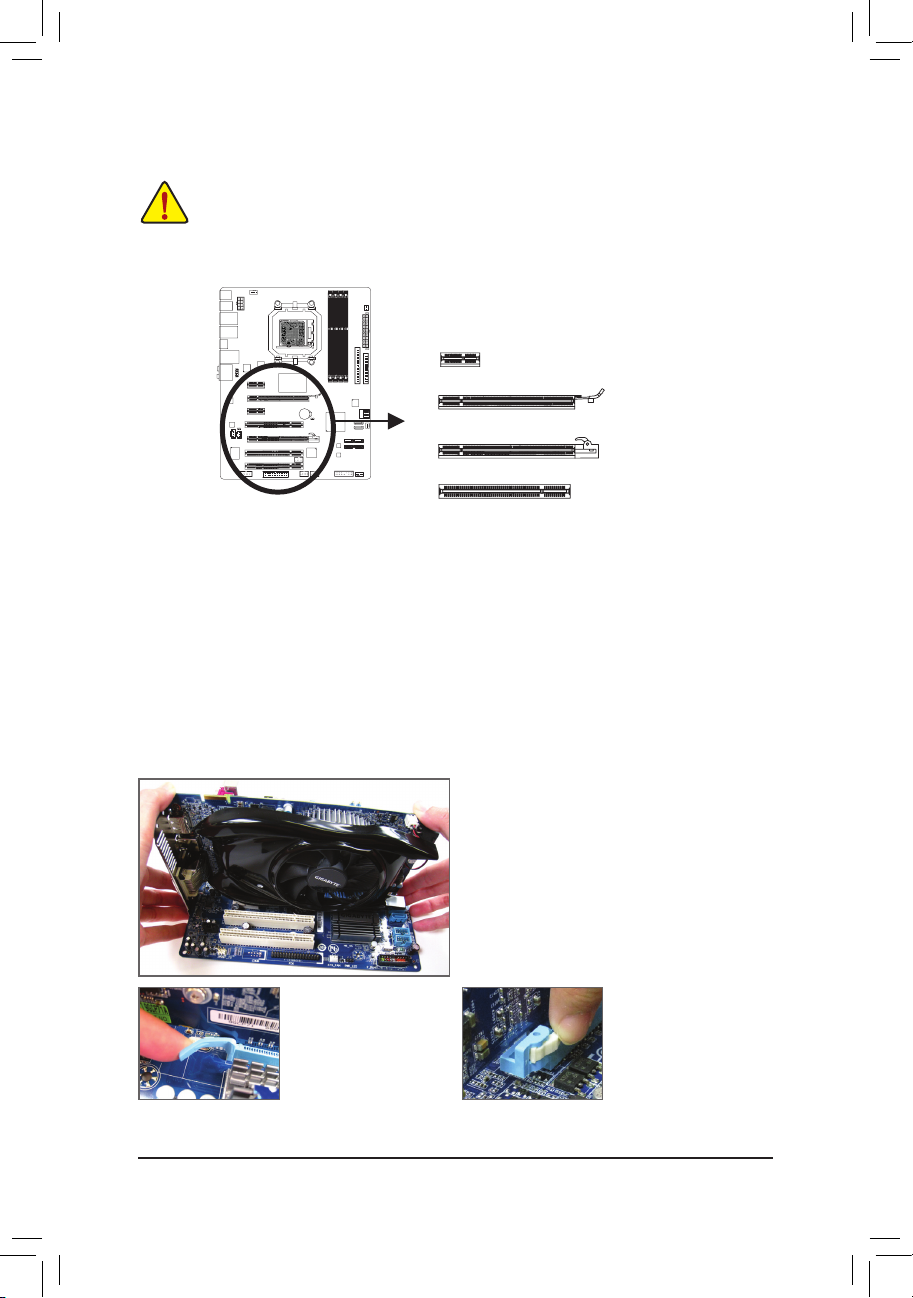

1-3-2 Установкасистемыохлаждения

Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки рассматривается на примере оригинальной системы охлаждения компании GIGABYTE).

Шаг 1: Нанесите тонкий слой термопасты на металлическую поверхность корпуса ЦП, установленного в процессорный разъем системной платы.

Шаг 2: Установите систему охлаждения на процессор.

Шаг 3: Зафиксируйте систему охлаждения ЦП с двух сторон с помощью пружинной скобы, как показано на изображении.

Шаг 4: Для того, чтобы заблокировать пружинную скобу поверните кулачковый зажим по часовой стрелке, как показано на изображении. Если система охлаждения отличается от оригинальной, обратитесь к Руководству по установке из комплекта поставки изделия.

Шаг 5: Подключите кабель питания вентилятора системы охлаждения к соответствующему разъему (CPU_FAN) на системной плате.

Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора. Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
