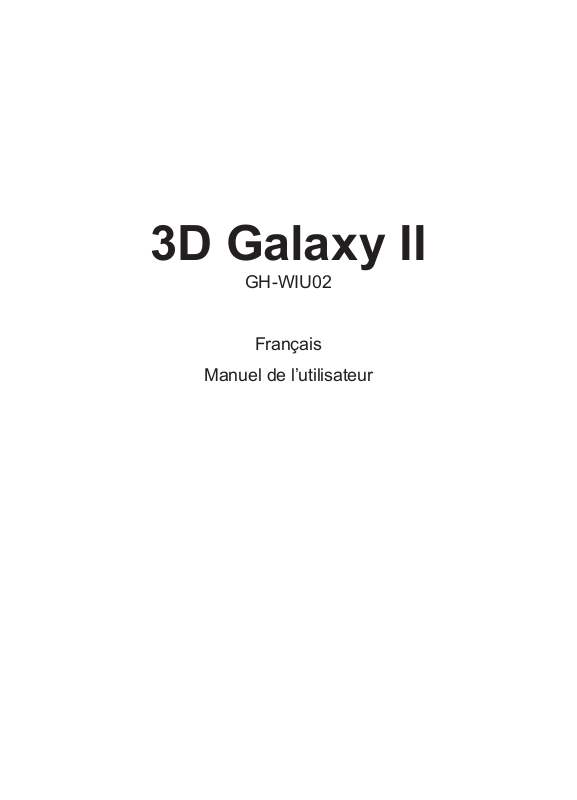

3D Galaxy II

GH-WIU02

Français

Manuel de l’utilisateur

Système de refroidissement

2

Français

liquide 3D Galaxy II

Avertissement

1. Avant de verser du liquide de refroidissement dans le réservoir pour tester le système
de refroidissement liquide, assurez-vous que tous les tubes sont bien installés et que
les colliers de serrage bien positionnés.

2.

Quand le niveau de l’eau dans le réservoir est inférieur à la marque de limite inférieure,

la lumière rouge en bas de la plaque PCB clignotera. (Achetez du liquide de refroid
issement GIGABYTE pour remplir le réservoir.)

3.

Quand le niveau de l’eau est inférieur à la marque de limite inférieure, le système s’

éteindra automatiquement dans les quatre secondes suivant la détection du niveau
insuffisant.

4.

Quand vous retirez les tubes lors du démontage, faites attention de garder toutes les

pièces à l’écart de tout composant électronique. (Consultez les instructions de démon
tage)

Ce qui suit n’est pas couvert par la garantie

1. Une utilisation incorrecte ou autre que celle pour laquelle le produit a été conçu.

2. Non observance du fonctionnement fourni (ex : sur utilisation)

3. Erreur de fonctionnement due à l’interférence d’autres dispositifs.

4. Une modification non approuvée au produit.

5. Dégâts à d’autres produits causés par le produit.

6. Erreur de fonctionnement causée par des catastrophes naturelles. (séisme, foudre,
feu, et inondation).

7. L’étiquette de la garantie a été retirée ou endommagée.

8. Les dispositifs internes, y compris la source d’alimentation, disque dur, carte mère,
unité CD-ROM, ventilateur, etc. ne sont pas détachés du boîtier avant le transport de
l’ordinateur, causant des dégâts au boîtier ou à des dispositifs informatiques.

9. Toute perte due à une non observance des directives d’installation dans ce manuel.

10. Tous dégâts au système dus à la fuite de liquide à cause d’une mauvaise installation
ne sont pas couverts par la garantie.

11. N’utilisez que du liquide refroidissant Gigabyte. Tous dégâts résultants de l’utilisation
d’autres liquides refroidissant ne sont pas couverts par la garantie.

-

-

Table des matières

3

Français

1 Liste des accessoires 4

2 Spécifications

3 Caractéristiques

4 Installation du système de refroidissement liquide

4-1 Préparation de l’installation

®

4-2 Installation de la plaque arrière Intel

4-3 Installation du contrôleur arrière PCI des ventilateurs

4-4 Installation du tube

4-5

4-6 Installation du radiateur à la valve de séparation à 4 voies 1

4-7 Du radiateur à l’entrée du réservoir d’eau 1

4-8

4-9 Installation du bloc d’eau 1

4-10 Installation du montant Intel

4-11 Installation du clip AMD K8 1

4-12

4-13 Attacher la valve de séparation à 4 voies 1

4-14 Installation du ventilateur Mosfet de refroidissement à air 1

4-15

4-16

4-17 Installation de la boîte de contrôle de vitesse des ventilateurs 1

4-18 Installation du radiateur 1

5 Installation et test du système de refroidissement liquide 1

5-1 Installation et test du système de refroidissement liquide 1

5-2 Installation du radiateur 1

6 Démontage du système de refroidissement liquide 2

7 Instructions et manuel de l’utilisateur de valve de séparation à 4 voies 2

Installation du tube de la valve de séparation à 4 voies au bloc d’eau

De la valve de séparation à 4 voies à la sortie de la pompe à eau

®

Pentium® 4 LGA775 12

Installation du clip AMD AM2 13

Installation du cordon d’alimentation de la pompe 15

Instructions sur le cordon d’alimentation de la boîte de

contrôle de vitesse des ventilateurs 1

Pentium 4® LGA775 7

9

11

6

6

7

7

8

8

0

1

2

3

4

4

6

6

7

8

8

9

0

2

1. Liste des accessoires

4

Français

(1) Radiateur (2) Ensemble réser-

voir et pompe

X2

pièces

-

(5) Valve de sépara

tion à 4 voies

(6) Tube 1/2 pouce (7) Colliers de ser-

X4

(9) Vis à ressort

®

Pentium® 4

Intel
LGA775

(10)Plaque arrière

Intel
LGA775

®

Pentium® 4

(3) Ventilateur de

refroidissement
par air Mosfet

X8

pièces

rage

(11)Montant Intel

Pentium
LGA775

®

4

(4) Bloc d’eau

(8) Vis

®

(12)Clips AMD K8/

AM2

(13)Montant AMD (14)Boîte de contrôle

de la vitesse du
ventilateur

(15)Contrôleur ar

rière PCI des
ventilateurs

-

(16)Baie du radiateur

X8

5

Français

pièces

(17)Cordon d’alimen-

tation de la pompe

X2

pièces

(21)Ressort résistant

au pliage

X2

(25)Velcro (26)Guide d’instructions

(18)Cordon d’ali-

mentation en Y
des ventilateurs

X4 pcs

(22)Attache nylon (23)Graisse (24)Liquide de

rapides

Vis No. 8 : a – Fixer le contrôleur arrière PCI de vitesse des ventilateurs (1 pièces)
b – Fixer le radiateur (3 pièces)
c – Ensemble réservoir et pompe (2 pièces)

(19)Cordon d’alimen

tation du con­trôleur de vitesse
des ventilateurs

-

(20)Radiateur pour

mémoire

refroidissement
Gigabyte

2. Spécifications

6

Français

Ventilateur de
refroidissement Mosfet

Pompe

Radiateur

Réservoir

Valve

Tube

Refroidissant

Processeurs
compatibles

Taille du ventilateur 80 x 80 x 25 mm

Vitesse du ventilateur 2000 tr/min

Connecteur du ventilateur 3 broches

Roulement EBR

Bruit 19 dBA

Dimensions 61 x 60 x 46 mm

Capacité maximale 400 L/hr

Bruit 20 dBA

Roulement Roulement céramique

Durée de vie 70000 h (MTBF)

Dimensions 125 x 197 x 64 mm

Matériau Aluminium

Taille du ventilateur 120 x 120 x 25 mm

Vitesse du ventilateur 1200 ~ 2600 tr/min

Connecteur du ventilateur 3 broches

Roulement 2 billes

Bruit 19~39 dBA

Dimensions 100 x 53 x 172 mm

Capacité 220 cm

Dimensions

Matériau POM

Dimension 1/2 pouce

Matériau PVC, sensible aux UV
Capacité 600 cm

Couleur Bleu clair

Modèles Intel® Pentium®Extreme Edition
Modèles de processeurs Intel
Modèles de processeurs Intel
Modèles de processeurs Intel
Modèles AMD AM2
Modèles AMD Athlon™ FX
Modèles AMD Athlon™ 64x2
Modèles AMD Athlon™ 64

entrée : 1/2’’, sortie : 1/4’’ *2,

®

Pentium® D

®

Pentium® 4 (LGA775)

®

Core™ 2 Duo

1/2’’ *1

3

3

3. Caractéristiques

1. Enorme base en cuivre et conception unique du cheminement de l’eau.

2. Pompe silencieuse, puissante, à longue durée de vie et à roulement en céramique.

3. Système d’avertissement de marque de niveau d’eau bas (LWP) et de température

élevée (OTP) à auto-induction.

4. Radiateur en aluminium avec conception du cheminement de l’eau en 4 voies et

ventilateur 12 cm ajustable pour moins de bruit.

5. Réservoir avec une lumière LED bleu légèrement pétillante, remplissage aisé du

7

Français

liquide de refroidissement.

6. Finition précise du radiateur à refroidissement liquide permettant de l’installer dans la
plupart des boîtiers d’ordinateur actuels.

7. Liquide de refroidissement nanomètrique multifonction GIGABYTE.

8. Tube souple 1/2 pouce UV, conception unique pour diminuer la courbure nécessaire.

9. Prend complètement en charge les solution de refroidissement pour les composants
entourant le processeur (Mosfet).

10. Valve de séparation à 4 voies GIGANBYTE exclusive conçue pour un remplacement
rapide et l’ajout de nouveaux composants de refroidissement.

11. Contrôleur arrière PCI de contrôle des ventilateurs

12. Radiateur gratuit pour mémoire

13. Grande variété d’utilisation pour AMD K8/AM2; Intel

<Les châssis suivants sont recommandés : Châssis modèles GIGABYTE 3D Aurora,
Triton, Poseidon>

®

Pentium® 4 LGA 775.

4. Installation du système de refroidissement liquide

Suivez les instructions.

4-1 Préparation de l’installation

Vérifiez que l’alimentation de l’ordinateur est éteinte.
Outils nécessaires : ciseaux, liquide de refroidissement GIGABYTE, graisse, tournevis.

4-2

Installation de la plaque arrière Intel® Pentium 4® LGA775
(Sautez cette étape pour les processeurs de type AMD)

4-2-1 Enlevez l’autocollant double-face de la plaque arrière Intel® Pentium 4® LGA775

(Illustration a) puis collez-le sur l’arrière du processeur Intel
en alignant les quatre trous de la plaque arrière Pentium 4
trous de la carte mère du Intel

Illustration a Illustration b

®

Pentium 4® LGA775 ((Illustration b)

®

Pentium 4® LGA775

®

LGA775 et les quatre

4-3 Installation du contrôleur arrière PCI des ventilateurs

8

Français

(Illustration a/b)

4-3-1 Placez le contrôleur arrière PCI des ventilateurs à l’arrière du châssis (il est re-

commandé de l’installer le dernier emplacement PCI en bas comme indiqué sur
la Illustration c)

Illustration a Illustration b Illustration c

4-4 Installation du tube

Après avoir mesuré la distance entre chaque composant du système de refroidissement,
coupez le tube en cinq parties de taille appropriée comme indiqué ci-dessous. Pour ob­tenir la longueur correcte de chaque morceau de tube, il est fortement recommandé d’
installer tous les composants dans la position qu’ils occuperont.
Diagramme d’installation complète du système de refroidissement liquide.

Tube 3 : De l’entrée du radiateur

vers la valve de division
4 voies (1)

B

Tube 4 : De la sortie du

radiateur à l’entrée
du réservoir

Tube 1 : De la valve

de division
4 voies
(1) vers la
sortie du
bloc d’eau

A

Tube 2 : De la valve de

séparation à 4 voies (2)
à l’entrée du bloc d’eau

B

A

Tube 5 : De la valve de

séparation à 4
voies (2) à la sortie
du réservoir

Tube 1

9

Français

Tube 2

Quand vous positionnez le tube, ne le pliez pas pour éviter de bloquer l’écoulement
de l’eau (comme dans la Illustration ci-dessous). Si cela est nécessaire, utilisez le
ressort résistant au pliage sur le tube lorsque vous le tordez pour éviter de gêner l’
écoulement l’eau.

Tube 3

Tube 4

Tube 5

O

4-5 Installation du tube de la valve de séparation à 4 voies

au bloc d’eau

4-5-1 Connectez une extrémité du tube

1 à la valve de séparation à 4
voies (1) A comme indiqué sur la
Illustration et serrez le collier de
serrage.

O

4-5-2 Connectez l’autre extrémité du

tube 1 à la sortie du bloc d’eau et
serrez le collier de serrage.

X

4-5-3 Connectez une extrémité du tube

10

Français

2 à la valve de séparation à 4
voies (2) B comme indiqué sur la
Illustration et serrez le collier de
serrage.

Les 2 séparateurs au milieu de la valve de séparation à 4 voies peuvent être utilisés
pour le refroidissement liquide d’un jeu de puces VGA ou d’un autre composant.

Si les 2 séparateurs au milieu de la valve de séparation à
4 voies sont disponibles, n’enlevez pas leurs couvercles
et ne mettez pas le robinet en position horizontale pour
éviter toute fuite.

4-5-4 Connectez l’autre extrémité du

tube 2 à l’entrée du bloc d’eau et
serrez le collier de serrage.

4-6

4-6-1 Faites passer le tube 3 à travers le trou de l’emplacement PCI (Illustration a)

Illustration a Illustration b Illustration c

Installation du radiateur à la valve de séparation à 4 voies

pour connecter une extrémité du tube 3 à la valve de séparation à 4 voies (1) B
et serrez les colliers de serrage (Illustration b).

Sur les châssis GIGABYTE 3D Aurora, Triton ou Poseidon, le tube peut être
passé par les drains d’entrée/de sortie sur le châssis (les deux trous à droite sur la
Illustration c)

4-6-2 Connectez l’autre

11

Français

extrémité du tube 3
à l’entrée du ra
diateur et serrez les
colliers de serrage.

-

4-7 Du radiateur à l’entrée du réservoir d’eau

4-7-1 Faites passer le tube

4 à travers le trou de
l’emplacement PCI
pour connecter une
extrémité du tube 4 à
la sortie du radiateur
et serrez les colliers
de serrage.

4-7-2 Connectez l’autre

extrémité du tube 4 à
l’entrée du réservoir
et serrez les colliers
de serrage.

4-8

De la valve de séparation à 4 voies à la sortie de la pompe

à eau

4-8-1 Connectez une extrémité du tube

5 (montré sur la Illustration) à la
valve de séparation à 4 voies (2)
et serrez le collier de serrage.

4-8-2 Connectez l’autre extrémité du

tube 5 à la sortie de la pompe et
serrez le collier de serrage.

4-9 Installation du bloc d’eau

12

Français

Faites attention d’enlevez l’autocollant “CAUTION” et d’étaler uniformément de
la graisse sur la surface du processeur.

Remarque : Le montant pour AMD K8 peut être enlevé du bloc d’eau
(suivant Illustration a) pour ajuster la direction de l’installation appropriée.
(Illustrations b/c)

Illustration a Illustration b Illustration c

4-10 Installation du montant Intel® Pentium® 4 LGA775

4-10-1 Remplacez le montant AMD K8 avec le montant Intel® Pentium ® 4 LGA775 (acces-

soire No. 11) (Illustration a). Placez le bloc d’eau au-dessus du processeur Intel
Pentium
(Illustration c).

Illustration a Illustration b Illustration c

®

4 LGA775 (Illustration b) et ajustez la direction de l’installation appropriée

®

4-10-2 Fixez sur la carte

13

Français

mère Intel
LGA775 à l’aide des vis
à ressort fournies.

®

Pentium® 4

4-11 Installation du clip AMD K8

4-11-1 Alignez le radiateur sur les trois

ergots du support du processeur
et poussez le clip vers le bas
pour l’attacher.

4-11-2 Tirez la barre vers le bas pour l’

4-12 Installation du clip AMD AM2

4-12-1 Alignez le radiateur sur l’ergot

du support du processeur et
appuyez sur le mécanisme de
fixation pour l’attacher.

4-12-2 Tirez la barre vers le bas pour l’

attacher de manière sûre.

attacher de manière sûre.

4-13 At t acher la valve de

14

Français

4-14 Installation du ventila-

séparation à 4 voies

4-13-1 Utilisez l’attache en nylon pour

attacher la valve de séparation
à 4 voies à l’une des barres du
châssis. Si aucune barre n’est
disponible, essayez de trouvez
un endroit approprié pour l’at
tacher.

4-14-2 Branchez le cordon d’alimenta-

tion du ventilateur Mosfet sur la
prise de ventilateur processeur
de la carte mère.

teur Mosfet de refroid-

issement à air

4-14-1 Placez le ventilateur Mosfet de

refroidissement à air au-dessus
du bloc d’eau et assurez-vous

-

4-14-3 Branchez le cordon d’alimenta

que les quatre pieds du ventila
teur sont attachés au bloc d’eau.

tion du ventilateur Mosfet sur le
cordon d’alimentation du ventila
teur Y.

-

-

-

a : Prise ventilateur processeur à 3

broches

b: Prise ventilateur processeur à 4

broches (Intel

®

Pentium® 4 LGA775)

4-15 Installation du cordon d’alimentation de la pompe

15

Français

4-15-1 Préparez le cordon d’alimenta

tion de la pompe
a : 6 broches / b : femelle 2

broches

c : mâle 2 broches / d : 4

broches

4-15-2 Branchez l’interrupteur d’alimen-

tation (2 broches femelles) du
panneau du châssis sur la prise
mâle à 2 broches du cordon d’
alimentation de la pompe.
a : Interrupteur d’alimentation (2

broches femelles) du pan
neau du châssis

b : Prise mâle à 2 broches du

cordon d’alimentation de la
pompe.

4-15-3 Branchez l’interrupteur d’ali-

mentation femelle à 2 broches
au cavalier “+PW-” de la carte
mère.

-

A

B

D

-

C

4-15-4 Connectez le con-

necteur à 6 broches du
cordon d’alimentation
à l’arrière du réservoir
(Illustration a / b)

4-15-5 Connectez un connecteur à

4 broches du bloc d’alimenta­tion au connecteur à 4 broches
du cordon d’alimentation de la
pompe.

Illustration a

Illustration b

4-16 Instructions sur le cordon d’alimentation de la boîte de

16

Français

contrôle de vitesse des ventilateurs

Cordon d’alimentation de
la boîte de contrôle de
vitesse des ventilateurs

Boîte de contrôle de vitesse
des ventilateurs

Connectez une
extrémité du cordon d’
alimentation au cordon
d’alimentation des
ventilateurs en Y.

4-17

Outils nécessaires : Boîte de contrôle de vitesse des ventilateurs, ligne de connexion de
la boîte de contrôle de vitesse des ventilateurs.

4-17-1 Faites passer le connecteur

Installation de la boîte de contrôle de vitesse des ventilateurs

4-17-2 Branchez le connecteur du pan­ventilateur du radiateur dans le
trou du panneau de contrôle de
la vitesse des ventilateurs sur l’
emplacement PCI.

neau de contrôle de la vitesse
des ventilateurs sur l’emplace
ment PCI dans la boîte de con­trôle de vitesse des ventilateurs.

Cordon d’alimentation
PCI arrière de la boîte
de contrôle de vitesse
des ventilateurs.

Cordon d’alimentation
du ventilateur du
radiateur de la boîte de
contrôle de vitesse des
ventilateurs

-

4-17-3 Branchez le cordon d’alimenta-

17

Français

tion du ventilateur de radiateur
dans la boîte de contrôle de
vitesse des ventilateurs.

4-17-4 Pour effectuer l’installation, bran-

chez le cordon d’alimentation de
boîte de contrôle de vitesse des
ventilateurs dans le connecteur
sur la boîte de contrôle de vi
tesse des ventilateurs (Illustration
a) et branchez l’autre extrémité
du cordon d’alimentation dans la
prise libre du cordon en Y (Illus
tration b).

-

-

Illustration a

Illustration b

4-18 Installation du radiateur

4-18-1 Les radiateurs (8 pièces) peuvent être collées sur de petites puces sur la carte

mère ou la carte VGA pour en faire baisser la température.

5.

18

Français

Installation et test du système de refroidissement liquide

Avant de verser du liquide de refroidissement dans le réservoir pour tester le système
de refroidissement liquide, enlevez le réservoir du châssis pour éviter d’abîmer d’autres
composants.
Avant de mettre sous tension, vérifiez que tous les colliers de serrage sont bien serrés,
une fuite du liquide de refroidissement suite à une installation incorrecte risque d’abîmer le
système et cela n’est pas couvert par la garantie (comme indiqué sur la Illustration)

Utilisez uniquement du liquide de refroidissement GIGABYTE, aucun dégât

résultant de l’utilisation d’un autre liquide n’est couvert par la garantie.

5-1

Outil nécessaire : Liquide de refroidissement

5-1-1 Ouvrez le couvercle du

Installation et test du système de refroidissement liquide

réservoir pour verser le
liquide de refroidissement
et fermez le couvercle.

5-1-2 Mettez sous tension jusqu’à ce que tout le

19

Français

liquide de refroidissement passe dans les
tubes ; la lumière rouge en bas de la plaque
PCB clignotera en rouge et émettra des bips.
Le système s’éteindra automatiquement
après 4 secondes. (Cela est normal pour une
recharge initiale du liquide de refroidisse
ment car les tubes et le radiateur ne sont pas
remplis de liquide.)

5-1-3 Ouvrez à nouveau le couvercle du réservoir

pour le remplir de liquide de refroidisse
ment puis fermez-le. Mettez à nouveau sous
tension et répétez cette procédure jusqu’
à ce que l’eau ne soit pas plus basse que la
marque de niveau d’eau bas.

Remarque : Lorsque vous versez du liquide de refroidissement dans le réservoir
pour la première fois, le radiateur devrait être mis à plat pour faciliter pour faciliter la
sortie de l’air et parmetre au système de refroidissement liquide de fonctionner sans
bruit.. Installez le radiateur selon l’étape 5-2. Vérifiez que toutes les bulles ont été
enlevées des tubes pour assurer un refroidissement efficace.

Faites attention à toute fuite anormale. Si l’installation est correcte, que
tous les tubes sont bien fixés et que le système de refroidissement liquide
fuit, éteignez immédiatement le courant et videz tout le liquide de refroid
issement. Contactez le revendeur GIGABYTE ou le service après-vente
de GIGABYTE.

-

-

-

5-2 Installation du radiateur

5-2-1 Vissez la baie du radiateur sur le

radiateur.

5-2-2 Retirez les 2 vis du bloc d’ali-

mentation à l’arrière du châssis
comme indiqué.

5-2-3 Pour fixer le système de refroid-

20

Français

issement liquide, alignez les
deux trous de vis de la baie du
radiateur avec les deux trous de
vis du bloc d’alimentation puis
serrez les vis.

Dans les modèles GIGABYTE 3D
Aurora, Triton, Poseidon, le réservoir
d’eau peut être placé à l’intérieur du
châssis. [Utilisez 2 vis (b), consultez
la liste des accessoires]
Le velcro peut être utilisé pour
attacher le réservoir d’eau si
vous utilisez un châssis autre qu’
un modèle 3D Aurora, Triton ou
Poseidon.

6. Démontage du système de refroidissement liquide

Outils nécessaires : seau, tournevis
Préparation : Placez le châssis sur une table et le seau par terre.

Pendant que vous retirez les tubes pendant le démontage, faites attention

de conserver toutes les pièces à l’écart de tout composant électronique.

6-1-1 Retirez le radiateur de l’arrière

du châssis et posez-le à plat sur
la table.

(Attention : N’enlevez pas les

tubes à ce moment)

6-1-2 Retirez le ventilateur de refroid

issement Mosfet du bloc d’eau.

-

6-1-3 Libérez le clip du bloc d’eau du

21

Français

support du processeur

(Attention : N’enlevez pas les

tubes à ce moment)

6-1-4 Coupez et enlevez l’attache en

nylon qui sert à attacher la valve
de séparation à 4 voies.

6-1-5 Retirez l’ensemble pompe et

réservoir et la valve de sépa
ration à 4 voies du châssis et
mettez un seau en contrebas
pour y vider le liquide de refroid
issement qui s’écoulera.

6-1-7 Retires le tube, laissez l’eau du

bloc d’eau et du tube se vider
dans le seau.

-

6-1-6 Enlevez le collier de serrage sur l’

entrée du bloc d’eau et placez le
bloc d’eau au-dessus du seau.

-

6-1-8 Enlevez le collier de serrage sur

l’entrée du réservoir et vérifiez
que tout le liquide de refroidisse
ment sort du tube. Enlevez le
tube, le collier de serrage et le
ressort.

-

6-1-9 Retirez le tube de l’emplace-

22

Français

ment PCI en faisant attention
aux fuites. Laissez le liquide s’
écouler dans le seau. Répétez
cette procédure pour le tube de
l’autre côté du radiateur jusqu’à
ce que tout le liquide soit sorti.

7. Instructions et manuel de l’utilisateur de valve de sépa­ration à 4 voies

(Adder un bloc d’eau VGA et bloc d’eau chipset sans démontage)

Ex. Bloc d’eau chipset GIGABYTE blue eye

7-1 Enlevez l’attache en nylon et les colliers

de serrage de la valve de séparation à 4
voies.

7-2 Coupez le tube à une taille

7-3 Coupez le tube à une taille

Ne mettez pas sous tension à ce
moment.

appropriée, connectez­le au premier branchement
de la valve de séparation à
4 voies (1) et connectez l’
autre extrémité à l’entrée du
VGA Blue Eye puis serrez les
colliers de serrage.

appropriée, connectez-le au
deuxième branchement de
la valve de séparation à 4
voies (2) et connectez l’autre
extrémité à la sortie du VGA
Blue Eye puis serrez les colliers
de serrage.

Assurez-vous d’étein­dre l’ordinateur avant
installation.

7-4 Coupez le tube à une taille

23

Français

appropriée, connectez-le
au deuxième branchement
de la valve de séparation à
4 voies (1) et connectez l’
autre extrémité à la sortie
du bloc d’eau du chipset
puis serrez les colliers de
serrage.

7-5 Coupez le tube à une taille

appropriée, connectez-le
au premier branchement
de la valve de séparation
à 4 voies (2) et connectez
l’autre extrémité à l’entrée
du bloc d’eau du chipset
puis serrez les colliers de
serrage.

7-6 Avant de mettre sous

tension, vérifiez que tous
les colliers sont serrés
(comme montré sur la
Illustration a, Illustration b
et Illustration c) et ouvrez
la valve de séparation à 4
voies.

7-7 Pour installer le système de refroidissement liquide, après avoir mis sous tension,

versez une quantité appropriée de liquide de refroidissement dans le réservoir.

Illustration a

Illustration c Illustration d

Illustration b

Quand vous enlevez les tubes lors du démontage, faites attention

de fermer la valve de séparation à 4 voies, éteindre l’alimentation et

conserver toutes les pièces à l’écart des composants électroniques.

Français

24
