Page 1
Handbuch GIGaBLUe Box
DIGITALER SATELLITEN-
RECEIVER
GIGaBLUe
HD 800 SE
- 1 -
Page 2
GIGaBlue HD 800
Inhaltsverzeichnis
Allgemeine Information
Hauptmerkmale
Sicherheitshinweise
Hinweise zur Entsorgung
Verpackungsinhalt
Funktion der Fernbedienung
Vorderseite
Rückseite
Installation
Antenne und TV Gerät
TV Gerät RCA / Component
Dolby Digital Verstärker
Der erste Start
Startassistent 1 – 7
Bedienung der GigaBlue Box
Ein-/Ausschalten
Programmauswahl

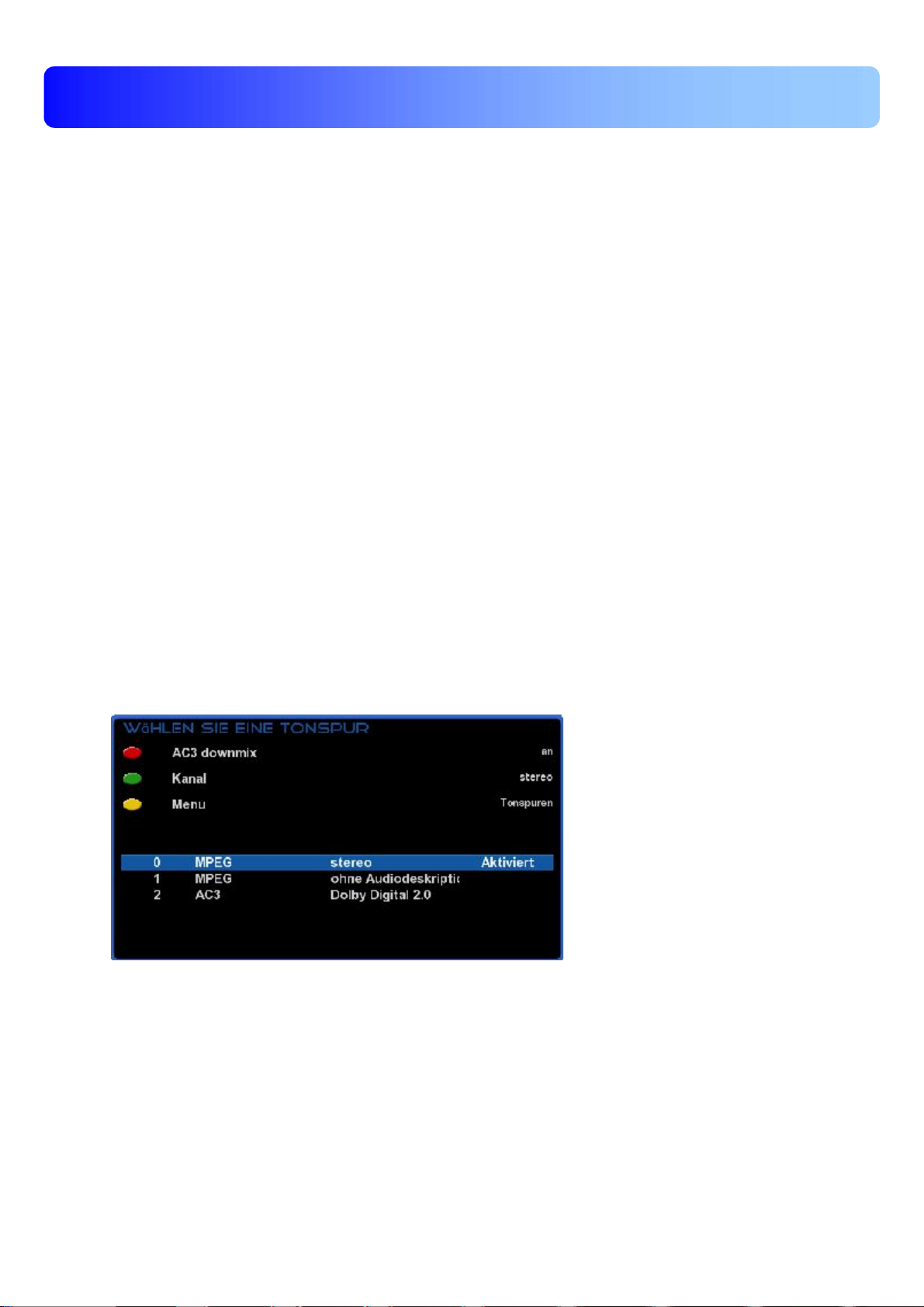

Lautstärke/Audioauswahl

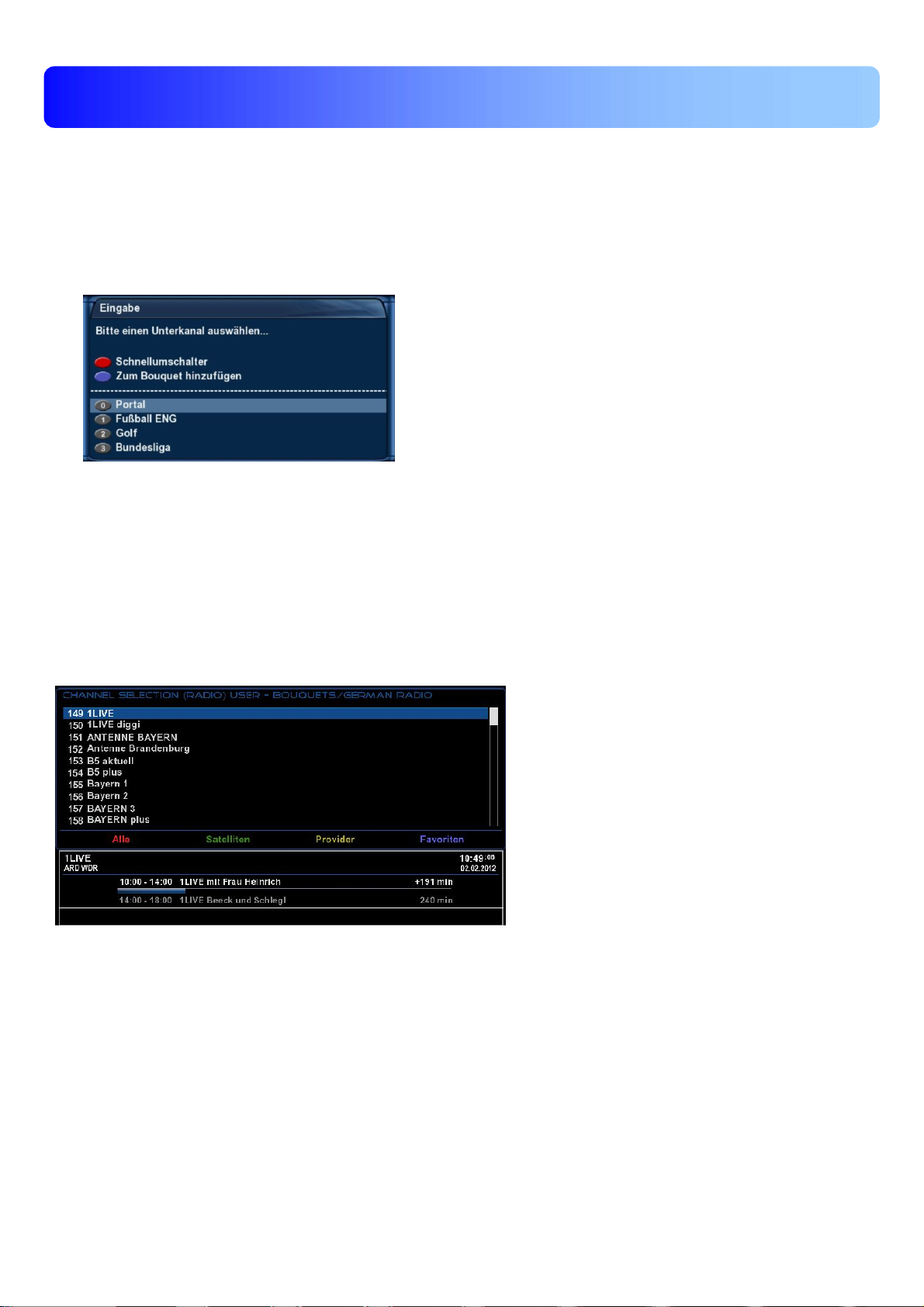

Unterkanäle
TV Radio Umschaltung

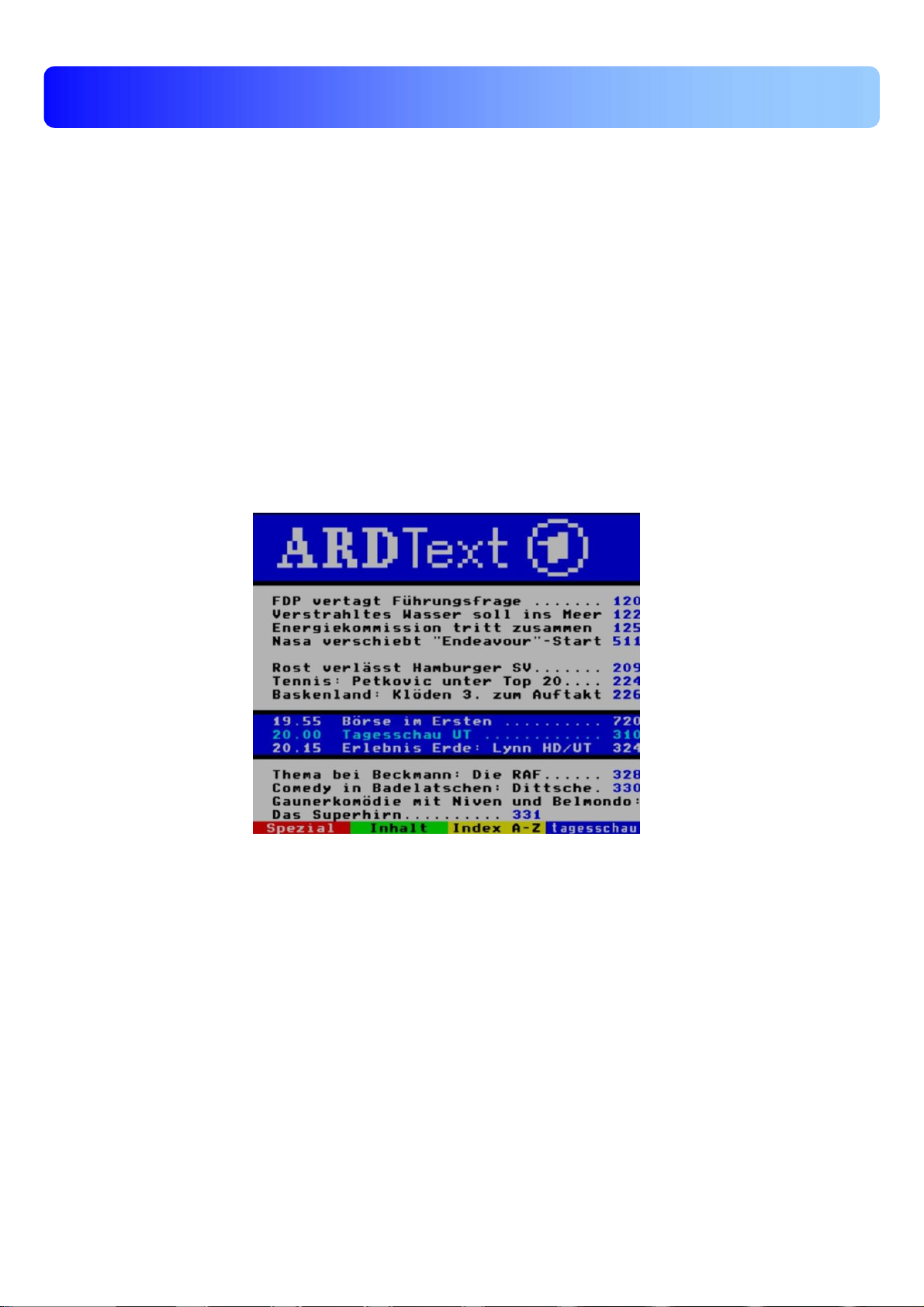

Videotext
Untertitel
Programm Information

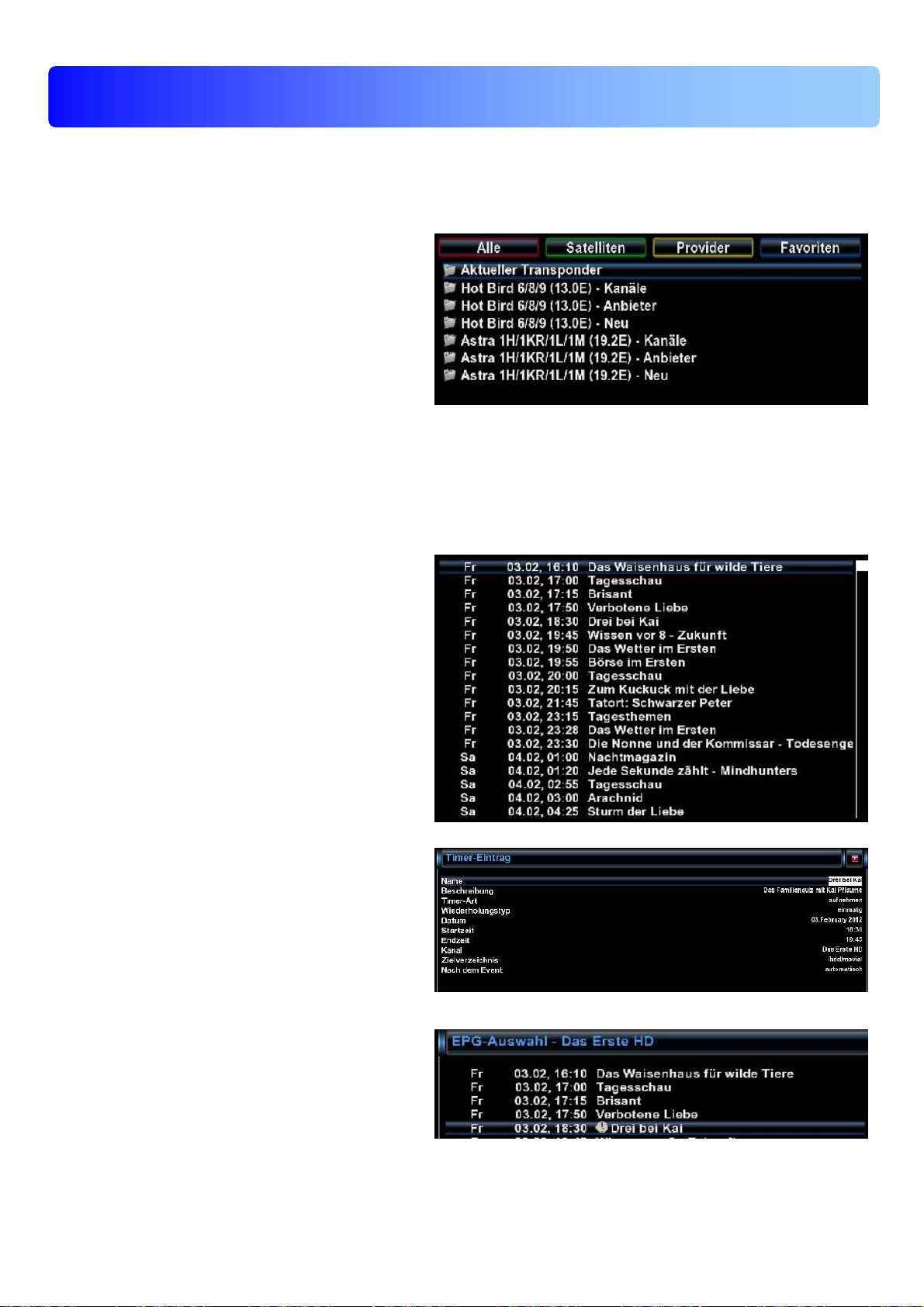

EPG

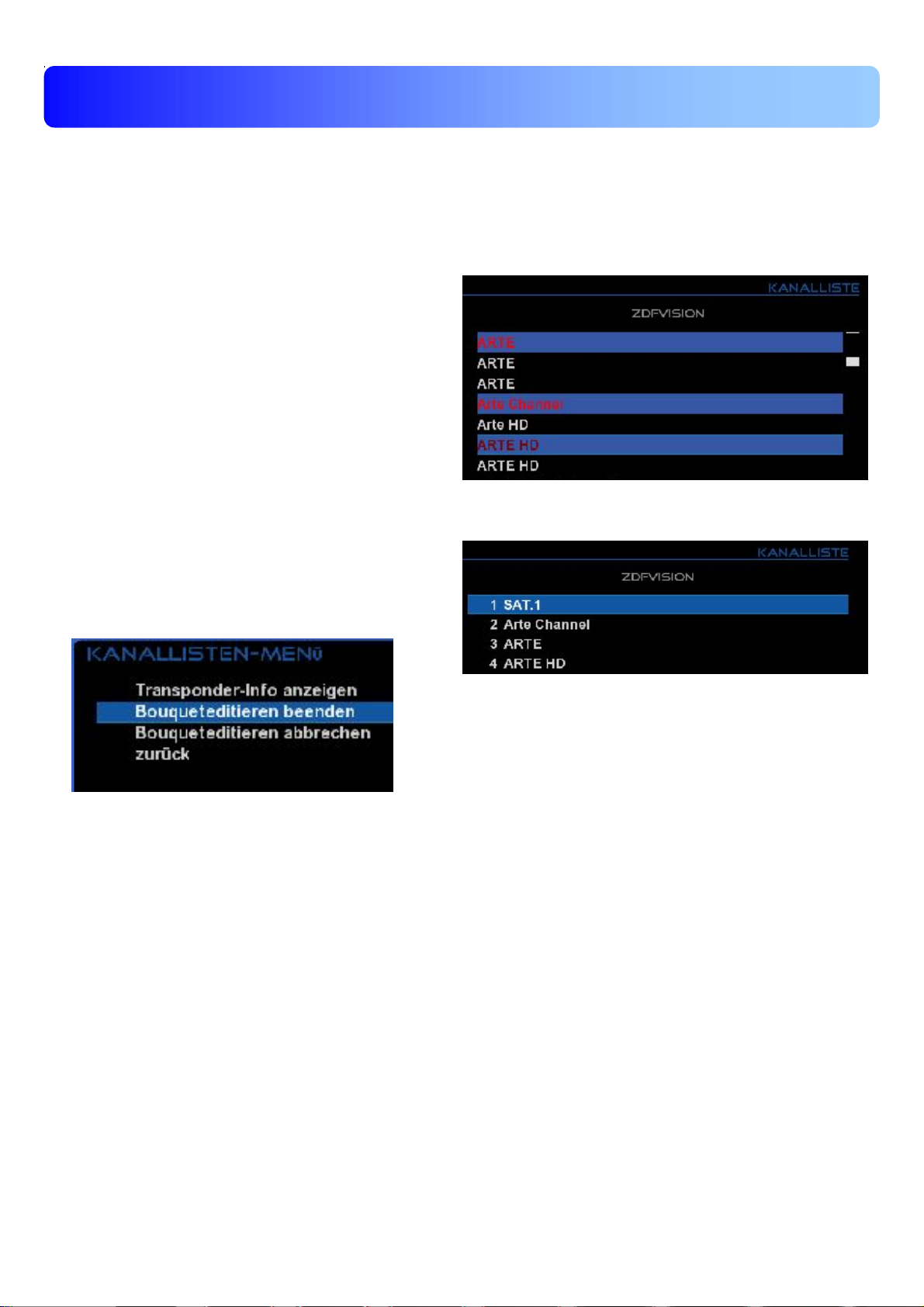

Bouquet erstellen
Kanäle hinzufügen

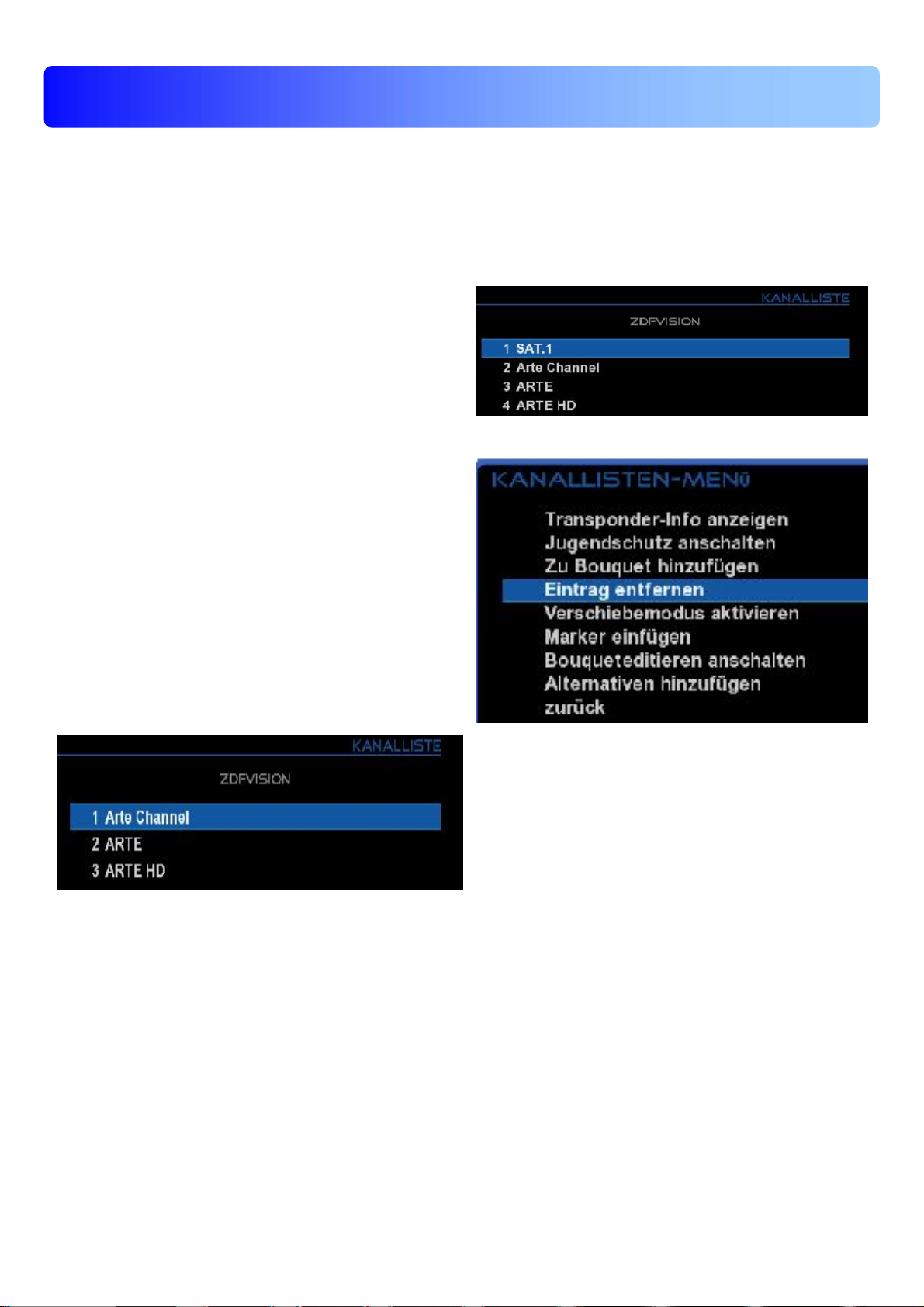

Kanäle aus der Favoritenliste
verschieben / löschen
Marker einfügen
Jugendschutz

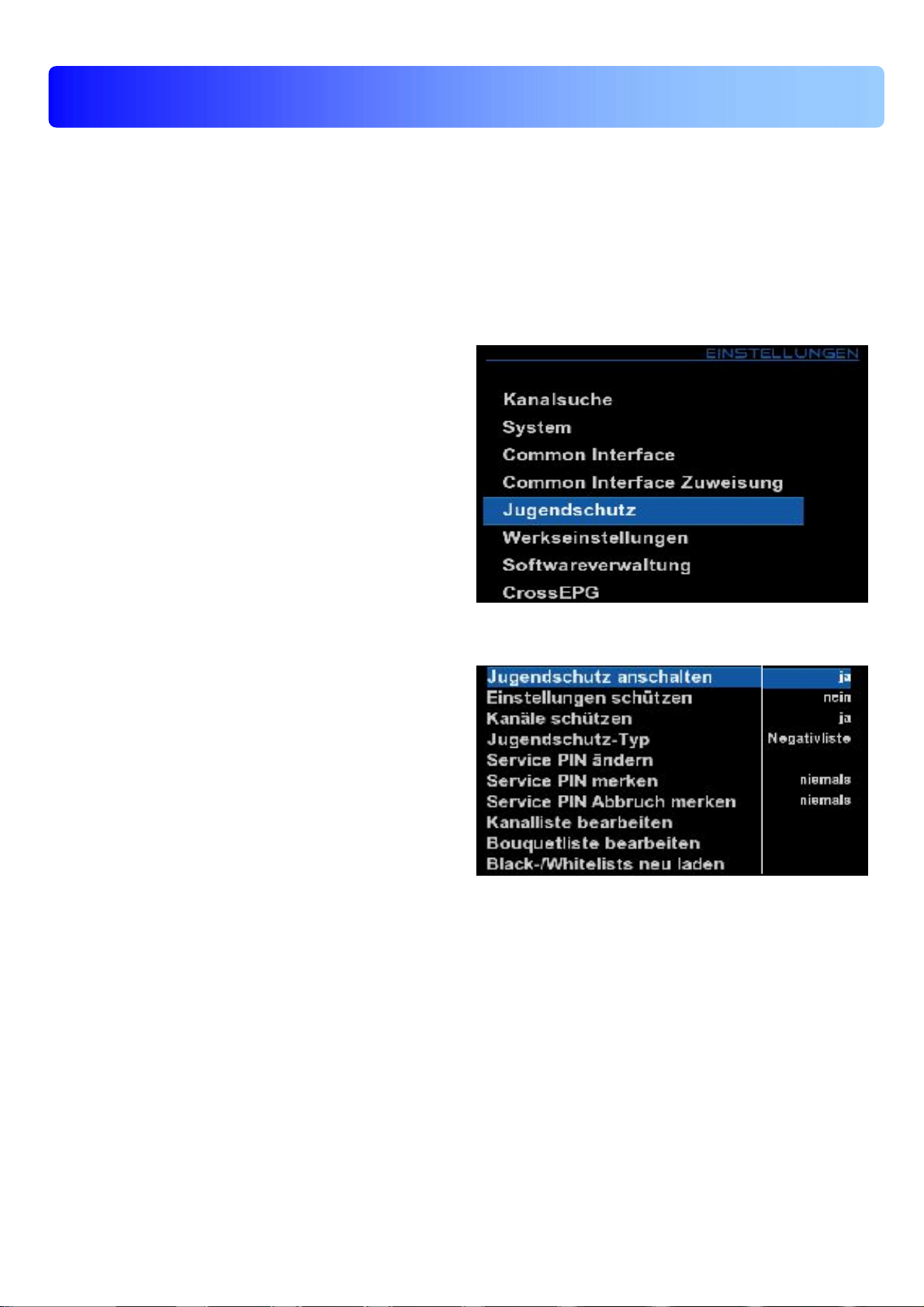

Jugendschutz einstellen
Festplatten Betrieb
Inbetriebnahme der HDD
Seite
3
4
5
6
7 - 8
9
10
11
12
13
14 - 20
21
22
23
24
24
24
25
26
27 - 28
29
30 – 31
32 – 33
34
35 – 39
39 - 41
Bedienungsanleitung

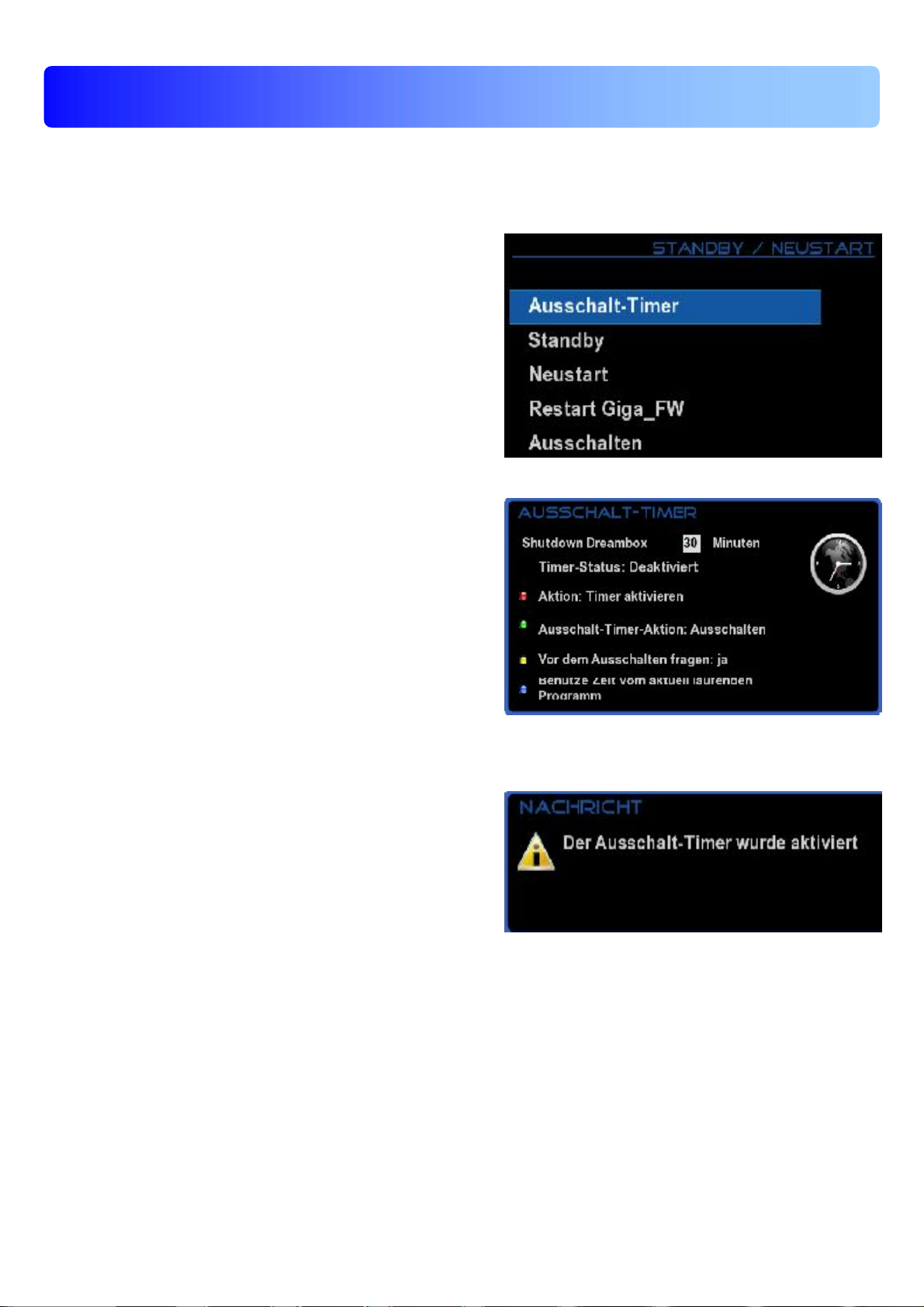

Ausschalt Timer

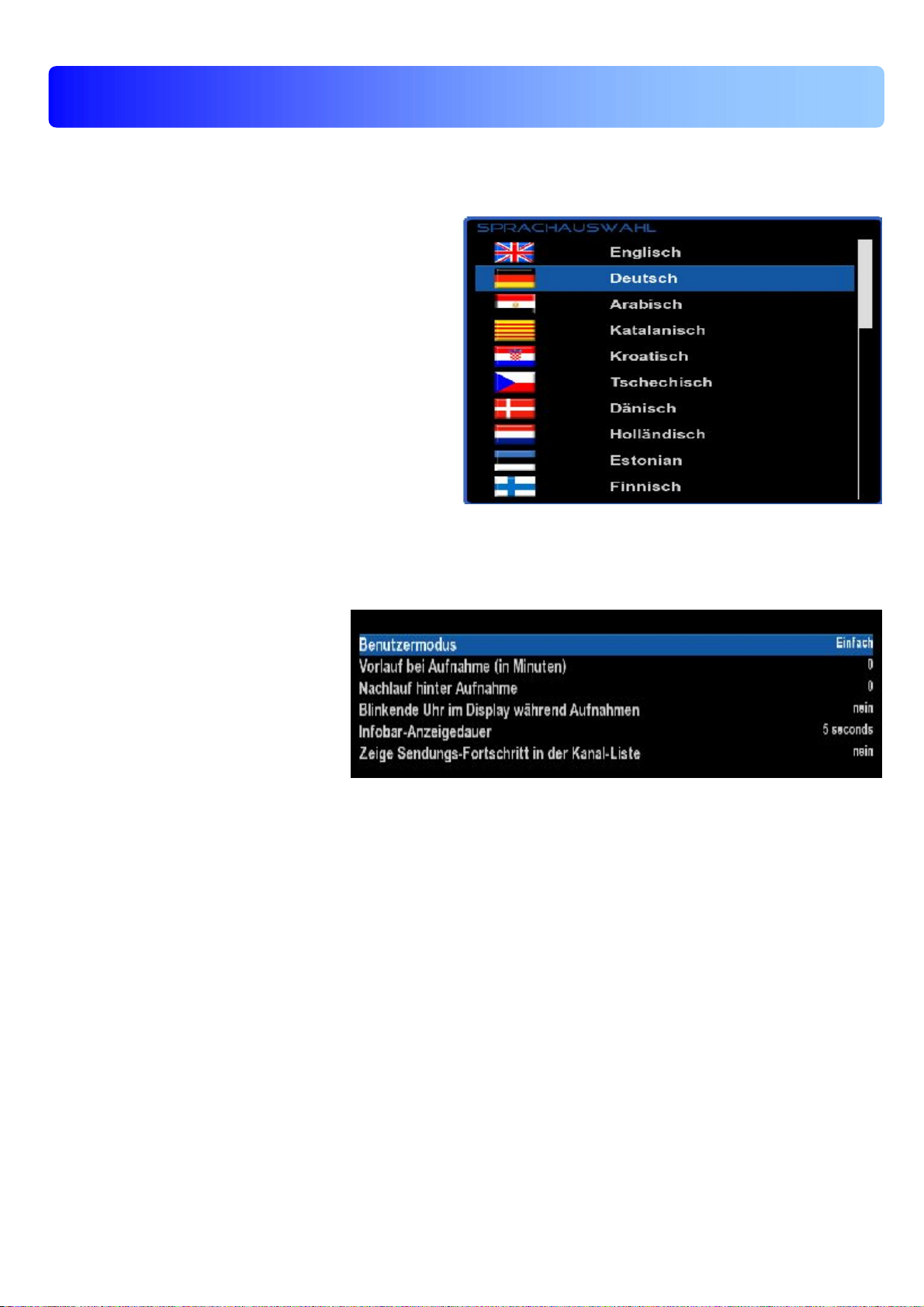

Einstellen der Sprache
Benutzer Modus
Zeitzone
Audio Video einstellen
Videoausgabe
Seiten Verhältnisse
Farbformate
WSS 4:3
Automatische Scart Umschaltung
AC3 Standard
Netzwerk
Skin ändern

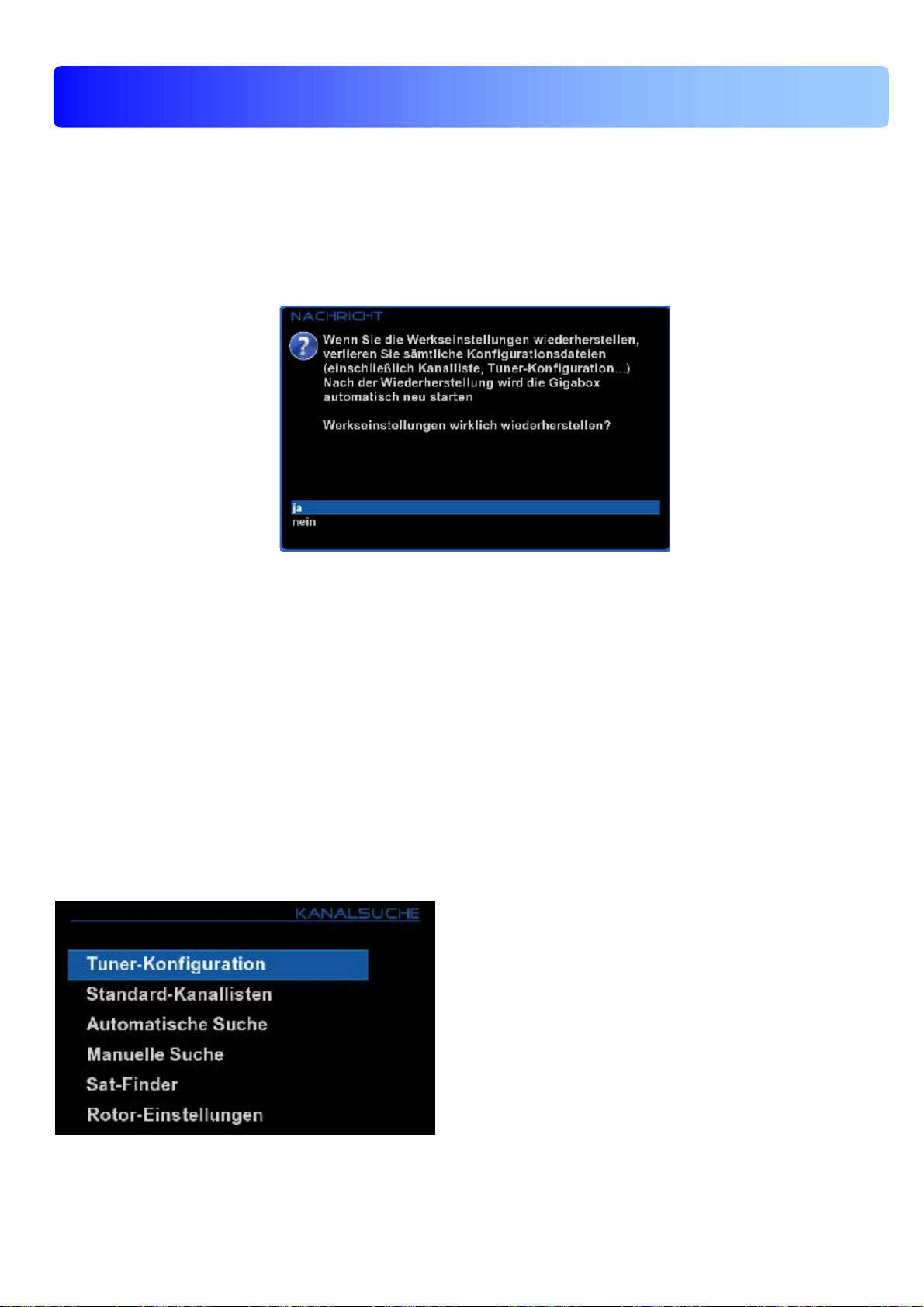

Werkseinstellung
Kanalsuche
Rotor mit und ohne Usals
Manueller Suchlauf
Systeminformation

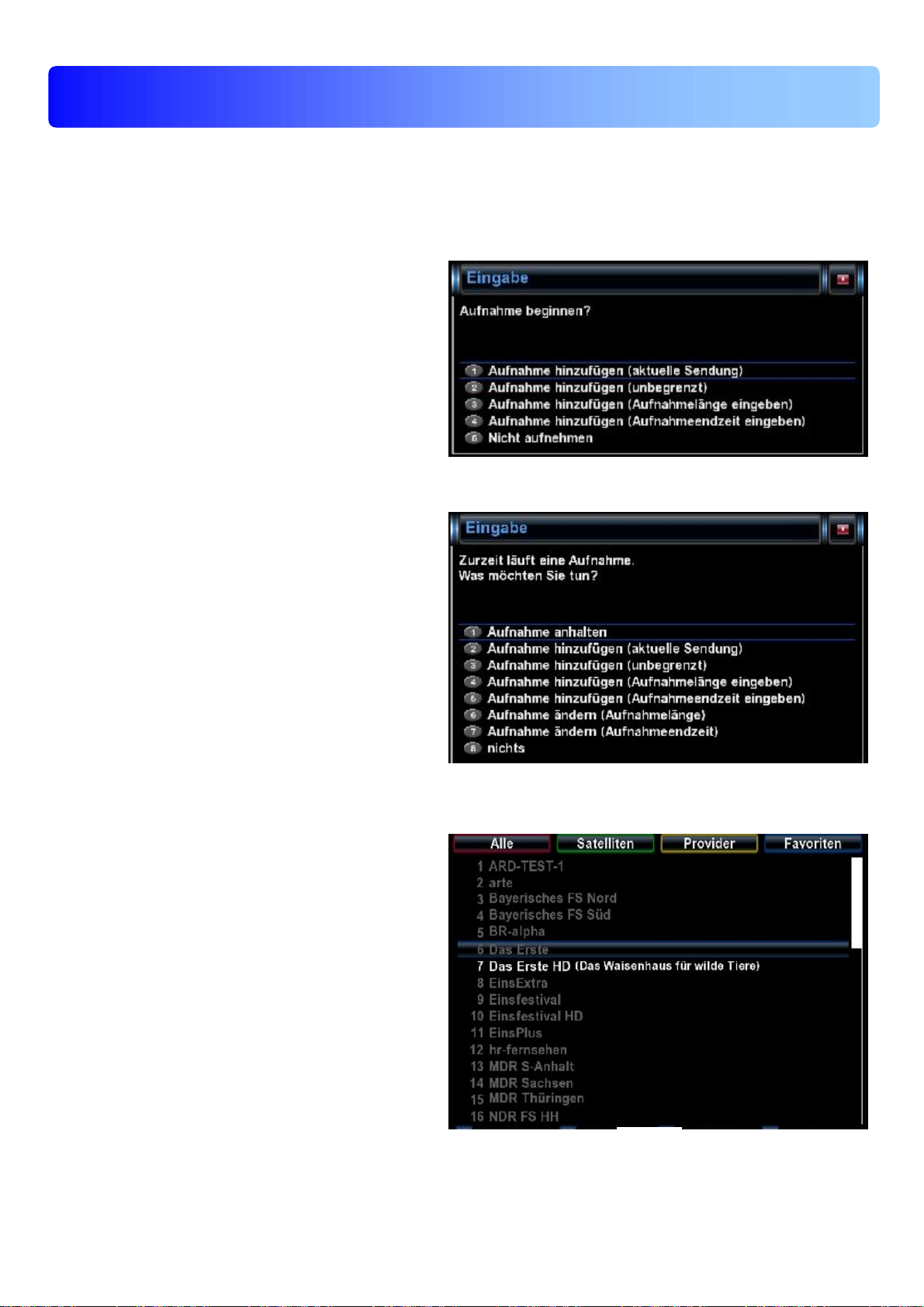

Sofortaufnahme
EPG Aufnahme
Timer löschen
Aufzeichnungen wiedergeben
Aufzeichnungen löschen
Kanal / Über
Fehlerbeseitigung
Technische Daten
Firmware installieren
Ergänzung zur allen GigaBlue
HD 800

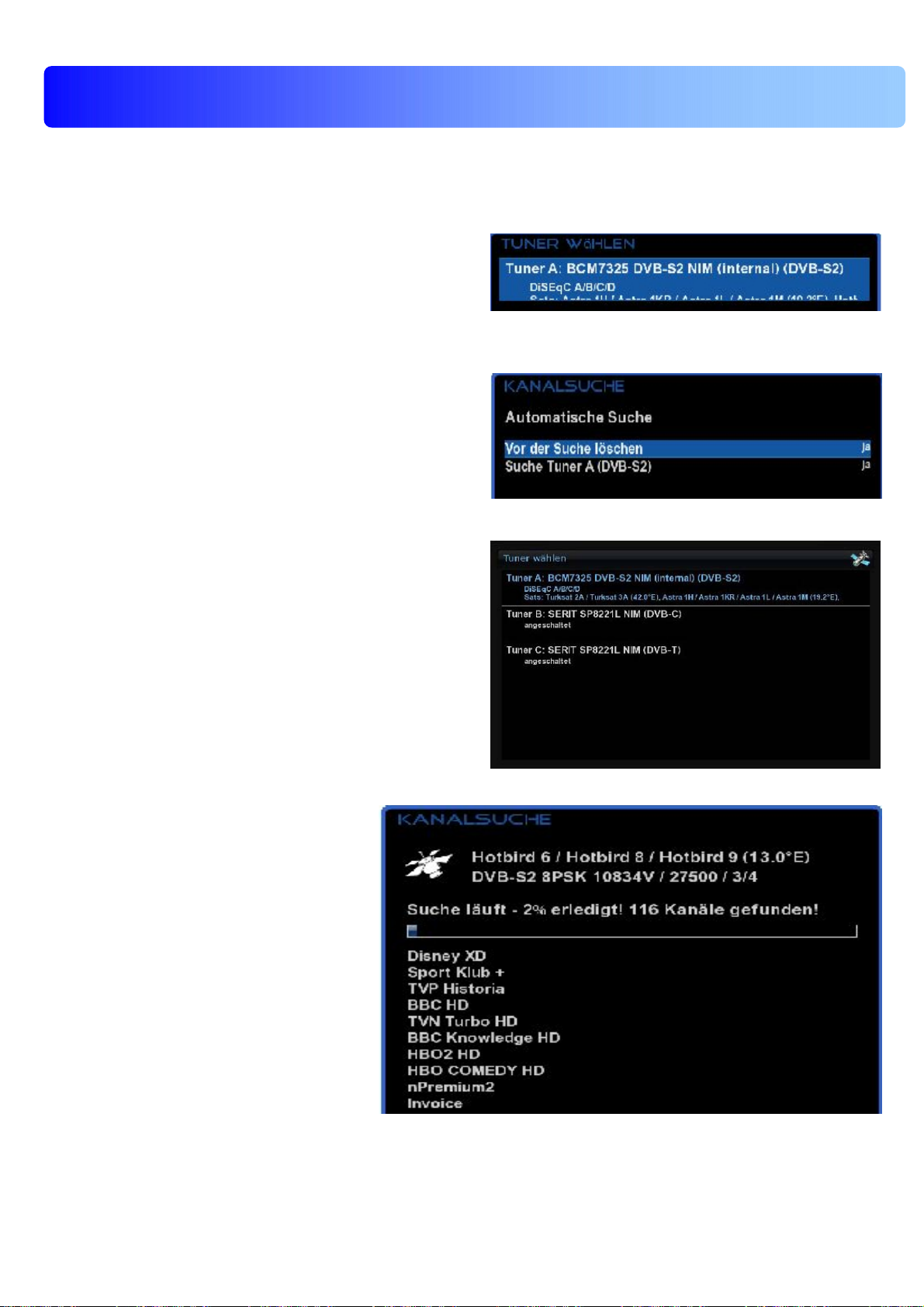

Kanalsuche GigaBlue HD 800 SE

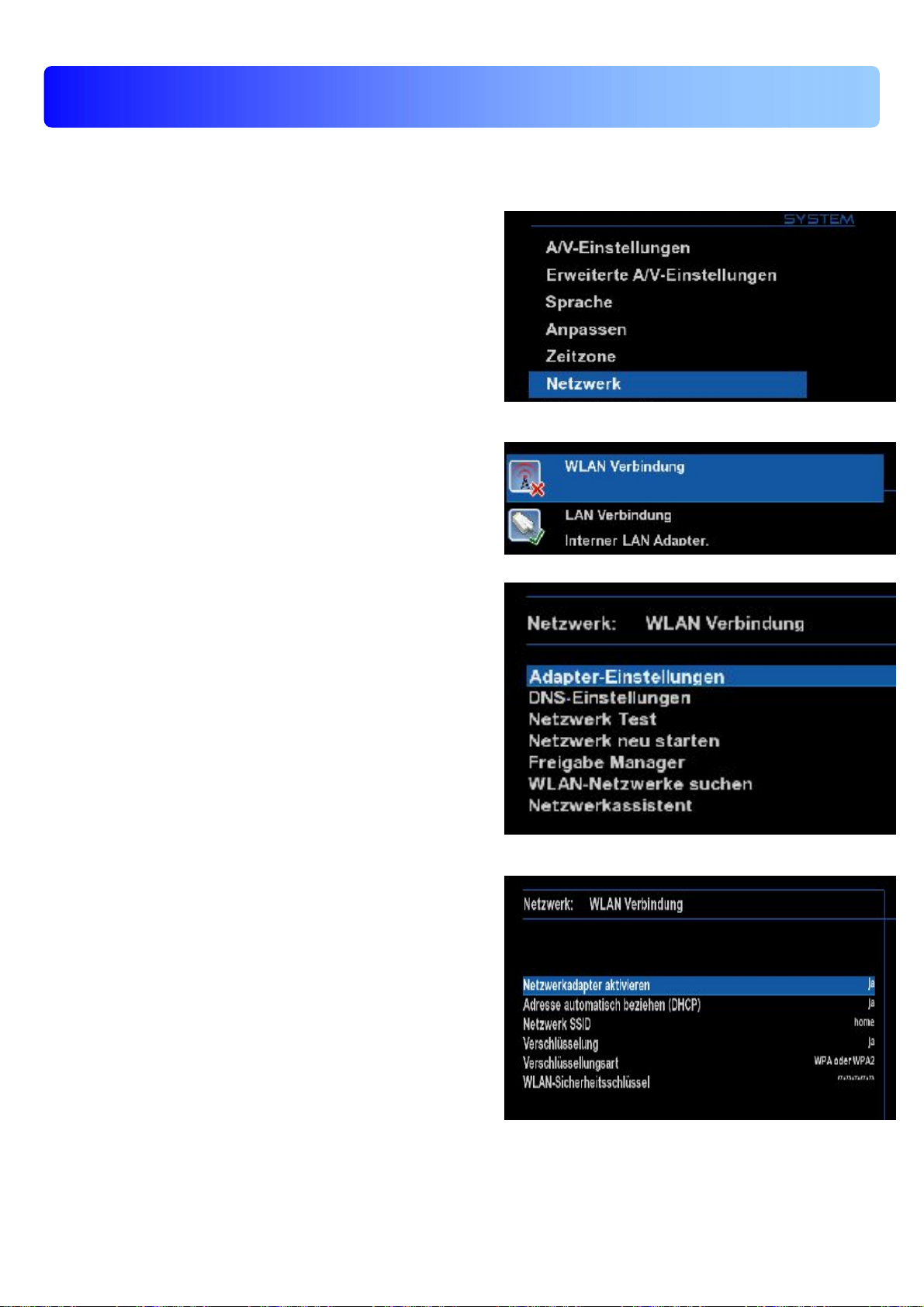

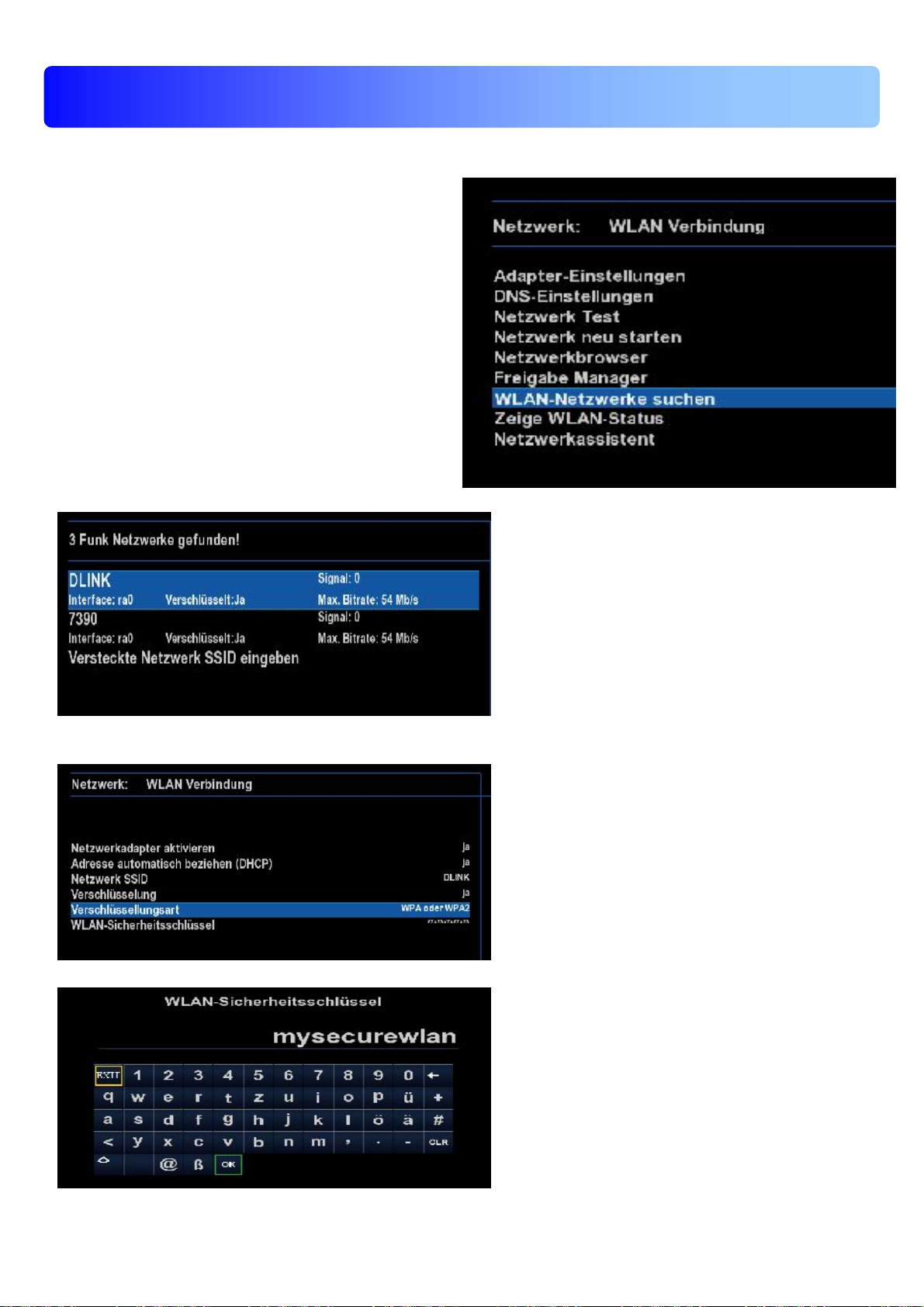

Wlan einrichten
Seite
42
43
43- 44
45
45
46
46 – 47
47
47
48
48
48 – 50
50
51
51 – 52
53
54
54
55 - 56
56
57
58
59
60
61
62
63
64
65 – 66
- 2 -
Page 3
Allgemeine Information
Mit der GigaBlue Box können Sie zahlreiche HD- und SD Programme ansehen,
die über Satellit gesendet werden. In diesem Benutzerhandbuch wird die
Installation der GigaBlue Box sowie die Vorgehensweise zur Implementierung
diverser Funktionen erläutert. Zudem werden spezielle Funktionen genauer erläutert, die nur
bei der GigaBlue Box zur Verfügung stehen. So können Sie diese Funktionen optimal nutzen.
Der hier dargestellte Skin ist der default Skin , bei anderen Skins verändert sich nur die
graphische Bedieneroberfläche, die Funktion bleiben aber die gleichen.
Hauptmerkmale
• Voll kompatibel mit MPEG2/4 und DVB-S/S2
• Auflösung: 1080i, 720p, 576p, 576i
• C/Ku - Band - Steuerung für jede Antenne
• Digitalton mit AC-3-Unterstützung durch SPDIF
• Benutzerfreundliches, übersichtliches Menüsystem Enigma 2
• Verschiedene Kanalbearbeitungsfunktionen (Favoriten, Sperren, Umbenennen, Löschen
und Sortieren)
• Diverse Satelliten- und Transponder Informationen können vom Benutzer programmiert
werden
• Automatische Suche nach neu hinzugefügten Transpondern
• (automatische Netzwerksuche)
• Speichert bis zu 5000 Kanäle
• Einfaches und schnelles Software-Upgrade über USB oder Internet
• Timer-Funktion, automatisches Ein-/Ausschalten bei entsprechender Einstellung der
Funktion (einmalig,täglich, wöchentlich und monatlich)
• Automatisches System zum Verschieben von vorgemerkten Kanälen
• Elektronisches TV-/Radioprogramm (EPG)
• Videoanschlüsse: HDMI, RCA, COMPONENT, SCART
• Verschiedene Switch Typen, LNB Typen und NTSC/PAL-Monitortypen
• SCPC- und MCPC Empfang von C/KU-Bandsatellit
• Multi LNB gesteuert durch DiSEqC 1.0, 22 kHz
• Automatische PAL/NTSC-Konvertierung
• Letzter Kanal wird automatisch gespeichert
• 1 CI-Steckplatz für Viaccess, Irdeto, CryptoWorks, Nagravision, Conax, SECA etc.
• Entschlüsselung verschlüsselter Programme durch Conax mit Hilfe des eingebauten Conax
Descramblers möglich
- 3 -
Page 4
Allgemeine Information
Dieses GIgaBlue-Produkt wurde nach internationalen Sicherheitsstandards gefertigt.
Bitte lesen Sie alle Sicherheitshinweise und die Bedienungsanleitung vor der Bedienung des
Produkts sorgfältig durch und bewahren Sie alle Sicherheitshinweise und die Bedienungsanleitung
bei Ihren Unterlagen auf.
Sicherheitshinweise
• Aufstellen der GigaBlue Box
Die GigaBlue Box darf nur in geschlossenen Räumen betrieben werden.
• Energieversorgung: Externes Netzteil 12 V 4 A
Steckdosen, Verlängerungskabel oder das Netzteil darf nicht überlastet werden, da die
Gefahr eines elektrischen Schlages oder eines Brandes besteht.
• Flüssigkeiten
Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommen. Mit Flüssigkeiten
gefüllte Gegenstände wie Vasen oder Gläser nicht auf dem Gerät abstellen.
• Reinigen der GigaBlue Box
Vor der Reinigung die GigaBlue Box vom Strom trennen. Keine Flüssig- oder
Sprühreiniger verwenden. Das Gerät nur mit einem angefeuchteten Tuch reinigen
• Belüftung
Die Belüftungsschlitze, auf der Oberseite der GigaBlue Box, dürfen nicht verdeckt werden,
damit eine ausreichende Belüftung der GigaBlue Box gewährleistet ist. Direkte
Sonneneinstrahlung und das aufstellen neben einer Heizung fügen der GigaBlue Box
Schaden zu.
• Anschließen des LNB’s und Fernseher
Die Gigablue Box muss vor dem Anschließen des LNB’s oder Fernseher vom Stromnetz
getrennt werden.
• Reparatur oder Austausch
Beim Öffnen oder Abnehmen der Abdeckungen kann der Benutzer gefährlichen
Spannungen oder anderen Gefahren ausgesetzt werden.
Reparaturen oder Austausch, dürfen nur von qualifizierten Technikern ausgeführt werden.
Des weiteren erlischt die Garantie, sollte der Benutzer an der GigaBlue Box Änderungen
vornehmen.
- 4 -
Page 5
Allgemeine Information
Hinweise zur Entsorgung
Die GigaBlue Box Verpackung besteht ausschließlich aus wieder verwertbaren Materialien.
Führen Sie diese ausschließlich, die für Ihnen in Ihrem Bundesland, entsprechendem System zu.
Die GigaBlue Box darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz.
Erfragen Sie bitte bei ihrer zuständigen Gemeinde wo sich die Entsorgungsstelle befindet.
Achten Sie auch darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott
nicht in den Hausmüll gelangen.
Sie leisten damit einen sehr wichtigen Beitrag zum Umweltschutz.
INHALTSVERZEINISS
- 5 -
Page 6
Allgemeine Information
Verp
ackungsinhalt
Bitte überprüfen Sie, ob Sie die GigaBlue Box vollständig mit allen Zubehörteilen erhalten
haben.
• Digitaler Satelliten-Receiver
• Netzteil und Kabel
• Fernbedienung
• Benutzerhandbuch
• Batterien
220 V Anschlusskabel 2 Batterien Mignon 1,5 V
Fernbedienung
- 6 -
Page 7
Allgemeine Information
Funktionen der Fernbedienung
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
- 7 -
Page 8
Allgemeine Information
Funktionen der Fernbedienung
1. Umschalten TV/Radio
2. Fuktionstasten (einstellbar über Quickbutton)
3. Steuerung Aufnahmen / Musik
|◄◄ ◄◄ ►► ►►| ■ ●
4. Lautstärke ▲+ ▼ -
5. Exit
6. Einstellungsmenü wird aufgerufen
7. Pfeiltaste ◄ links
8. Audiospur auswählen
9. Belegung kommt später
10. Belegung kommt später
11. Videotext aufrufen
12. speichern/Unterkanäle
13. Zahlenfeld
14. Zehnerblock
15. Power on/off
16. Ton an/aus
17. Aufnahme Taste
18. EPG (Electronic Program Guide)
19. Kanal ▲+ ▼-
20. Menue
21. Bouquetliste/Kanalliste aufrufen
22. Programm ▲+
23. aufgenomme Sendungen
24. Videotext
25. Blue Panel aurufen
26. Timeshift starten
27. Zehnerblock
- 8 -
Page 9
Allgemeine Information
Taste Funktion
CH +
CH -
VOL +
VOL -
Schaltet die GigaBlue Box ein / aus
Die GigaBlue Box schaltet auf den nächsten oder vorherigen
Kanal. Navigieren Sie im Menü ▲▼rauf oder runter
Die GigaBlue Box schaltet auf den nächsten oder vorherigen
Kanal. Navigieren Sie im Menü ▲▼rauf oder runter
- 9 -
Page 10
Allgemeine Information
A
ANT IN: Für den
Anschluss
DVB-C und
DVB-T
(Optional nur
SE/UE)
ANT OUT:
Zum
Durchschleifen
für andere
Geräte
LNB IN: Für den
Anschluss an die
Satelliten Anlage
LNB OUT: Anschluss
anderer Receiver
Video/Audioanschluss
über RC
Componeten
Anschluss für TV
Geräte
Rückseite/UE
Spannungsversorgung
Netzteil
Digitaler Ausgang
USB 2.0 Anschluss
Zum Anschluss für
externe USB Geräte
z. b. HDD, DVD,
Wlan usw. und für
zukünftige Updates
der GigaBlue Box.
SCART Anschluss für
TV Geräte oder Video
Rekorder. Nur möglich
wenn das TV Gerät
am HDMI Anschluss
angeschlossen ist
HDMI Ausgang zum
Anschluss eines TV
Gerätes
Netzwerk Anschluss
10/100 Mbit und für
Firmware Updates
übers Internet.
- 10 -
Page 11
Installation
Antenne und TV Gerät
In diesem Kapitel wird die Installation der GigaBlue Box erklärt. Informationen zur Installation von
Außengeräten wie z. B. der Satellitenschüssel, LNB erhalten Sie in den zugehörigen
Handbüchern des Herstellers. Bei der Installation eines neuen Gerätes sind die entsprechenden
Kapitel zur Installation im Handbuch zu beachten
Ausgang zum
Ausgang zum
LNB / Diseq
oder
Multischalter
TV Gerät
HDMI oder
SCART
.
TV
Eingang zum
DigitalenTerristischen
oder Kabelnetz
(Optional nur SE/UE)
GigaBlue Box
- 11 -
Page 12
Installation
A
TV Geräte RCA/Component Solo, SE und UE
Wenn Sie die GigaBlue Box über Audio/Video (auch RCA genannt) oder dem Component
Anschluss anschließen möchten folgen Sie der unten abgebildeten Grafik. Die einzelnen
Anschlüsse sind sowohl am TV und der GigaBlue Box farblich gekennzeichnet. Beachten Sie
wenn Sie denn Component Anschluss benutzen das zusätzlich auch der Audio Anschluss
verwendet werden muss.
udio Video
TV Anschlüsse
TV Anschlüsse
Pr Pb Yy
- 12 -
Page 13
Installation
Die GigaBlue Box verfügt über einen optischen Ausgang. Damit können Sie den Dolby Digital
Verstärker über ein optisches (LWL) Kabel verbinden.
Dolby Digital Verstärker
Zum Dolby Digital
Verstärker AC3
- 13 -
Page 14
Der erste Start
Startassistent 1
Mit Hilfe des Startassistenten können Sie Ihre GigaBlue Box in wenigen Minuten einrichten.
Beim ersten Start der GigaBlue sehen
Sie folgendes Bild Abb.1. Stellen Sie hier
den Video Ausgang ein. Sie haben die
Möglichkeit den Ausgang mit den
Pfeiltasten ▲▼ zu bestimmen und
drücken die OK Taste.
Danach stellen Sie die Codierung ein,
dies erreichen Sie wiederum mit den
Pfeiltasten ▲▼ und bestätigen mit der
OK Taste Abb.2.
.
Abb. 1
Abb. 2
- 14 -
Page 15
Im nächsten Schritt werden Sie
gefragt ob Sie Ihren TV anpassen
möchten. Abb. 1.
Sie haben die Möglichkeit ja oder
nein auszuwählen dies erreichen
Sie mit den Pfeiltasten ▲▼ und
bestätigen mit der OK Taste.
Wählen Sie danach mit den
Pfeiltasten ▲▼ die Sprache aus
Abb. 2 und drücken die OK Taste.
.
Der erste Start
Startassistent 2
Abb. 1
Abb. 2
- 15 -
Page 16
Der Startassistent wird nun in Ihrer
ausgewählten, Abb.1, Sprache
gestartet. Mit OK gelangen Sie zum
nächsten Punkt.
Sie werden nun gefragt ob Sie die
Grundeinstellungen vornehmen
möchten (empfehlenswert) oder
den Startassistenten beenden
wollen. Mit den Pfeiltasten ▲▼
gelangen Sie zu den einzelnen
Menü Punkten. Abb. 2
.
Der erste Start
Startassistent 3
Abb. 1
Abb. 2
- 16 -
Page 17
Der erste Start
Anschließend, falls Sie den
Startassistent nicht beendet haben,
erfolgt die Tuner Konfiguration.
Mit den Pfeiltasten ◄► haben Sie
die Möglichkeit den Tuner auf Ihre
Sat Antenne oder Diseq einzustellen.
Abb.1
Bei der Modus Einstellung haben Sie
verschiedene Auswahl Möglichkeiten.
DiSEqC A/B
DiSEqC A/BCD

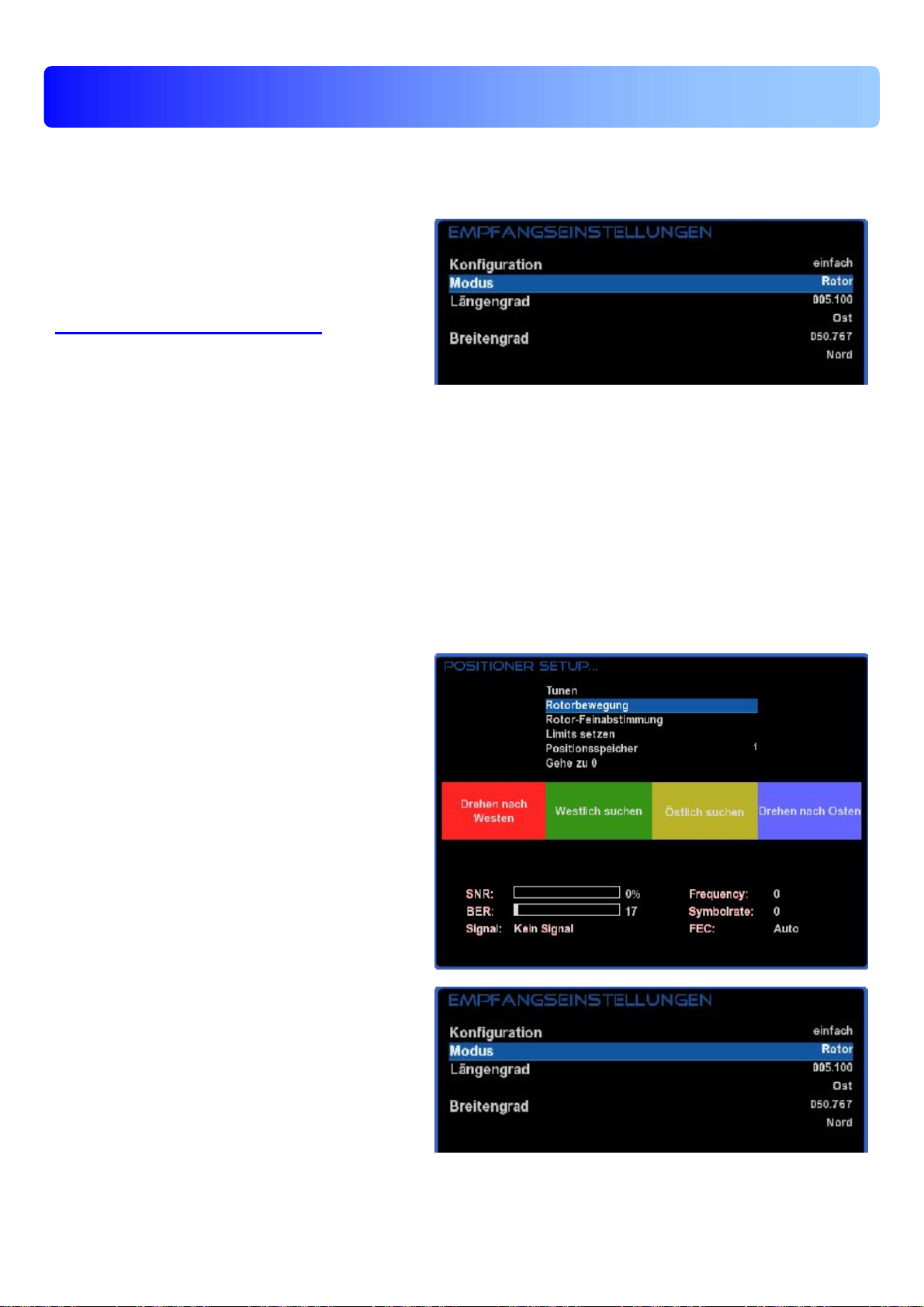

Rotor
(wird noch im Einzelnen beschrieben)
Einzeln
Toneburst A/B
Wählen Sie mit den Pfeiltasten ◄►
die Konfiguration aus die zu Ihrer Sat
Anlage passt Abb.2 und drücken die
OK Taste.
.
Startassistent 4
Abb. 1
Abb. 2
- 17 -
Page 18
Der erste Start
Falls Sie sich für die
Standardkanalliste entschieden
haben bestätigen Sie mit OK.
Abb.1 und Abb.2
Möchten Sie lieber einen
Automatischen Sender Suchlauf
starten wählen Sie mit den Pfeiltasten
▼▲ Nein aus und Sie gelangen ins
nächste Menü Abb.2.
.
Startassistent 5
Abb. 1
Abb. 2
- 18 -
Page 19
Der erste Start
Bestätigen Sie Auswahl mit OK
Abb.1.
Der Sendersuchlauf wird nun
gestartet.
Dieser Vorgang nimmt einige Zeit in
Anspruch Abb.2.
Startassistent 6
Abb. 1
Abb. 2
- 19 -
Page 20
Der erste Start
Startassistent 7

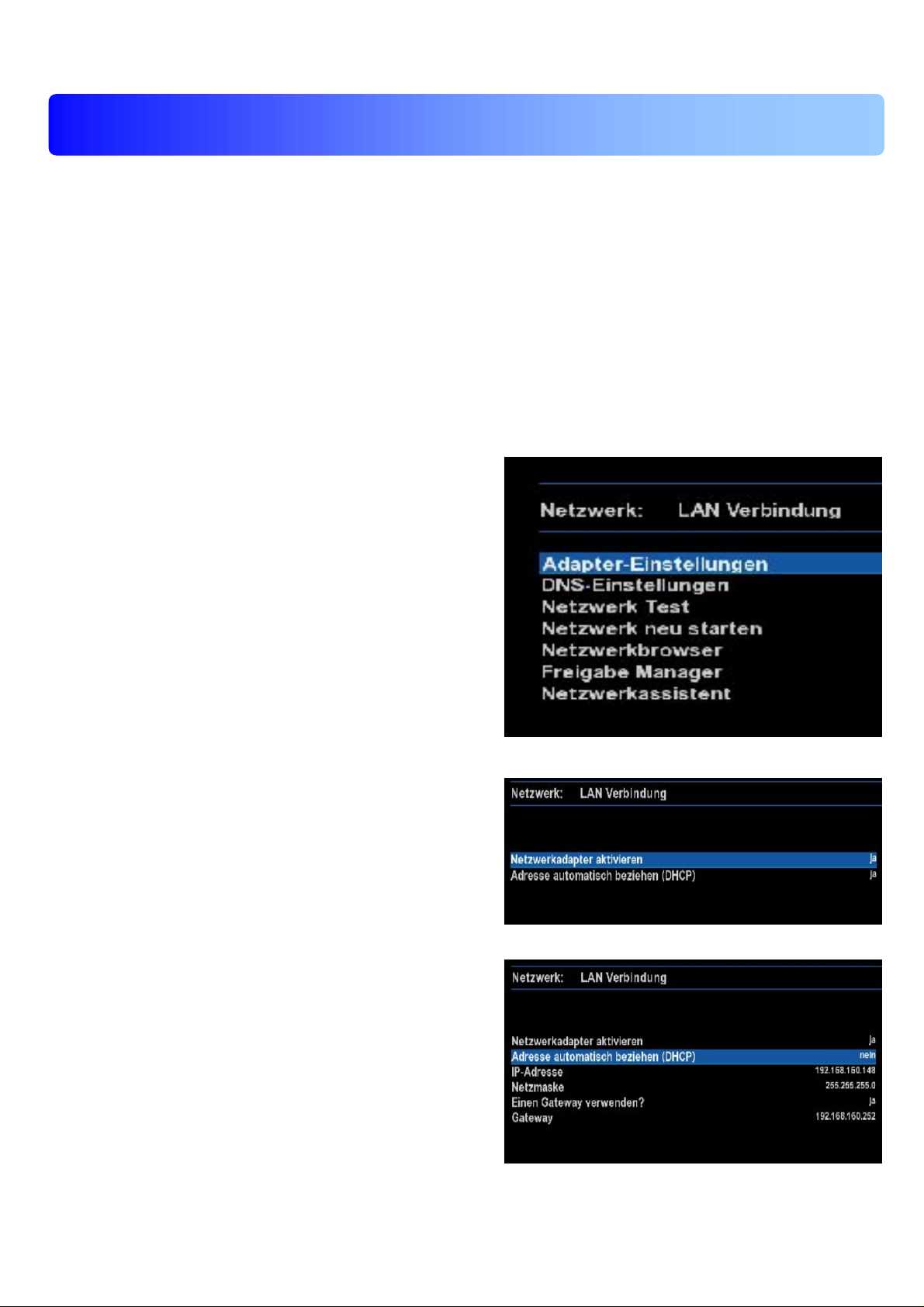

Im nächsten Schritt wird das Netzwerk
konfiguriert. Mit OK gelangen Sie ins
nächste Menü Abb.1.
Übernehmen Sie in der Abb.2 die
Einstellungen und bestätigen mit OK.

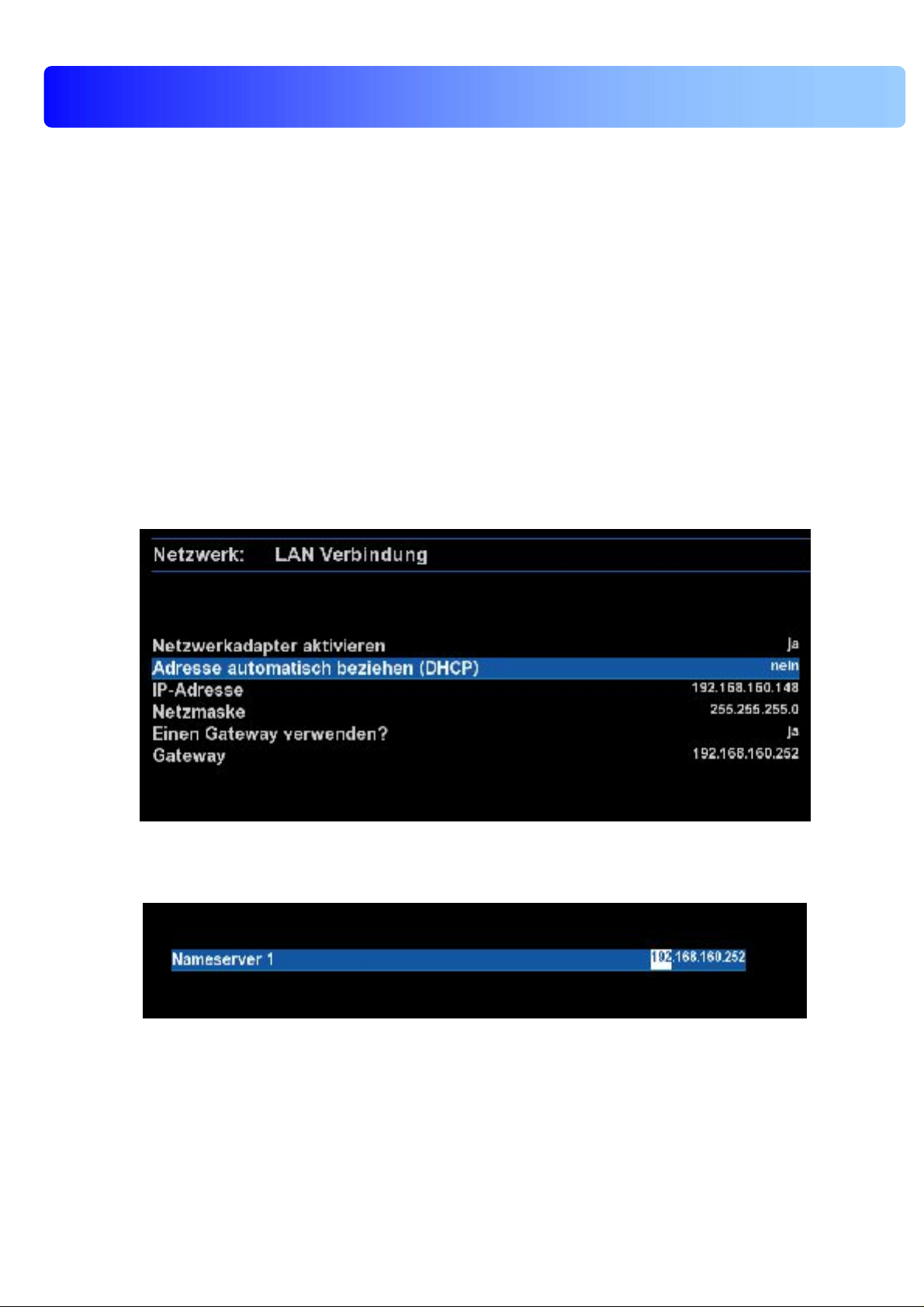

Falls Sie eine statische IP vergeben
möchten drücken Sie die Pfeiltasten
◄► und stellen DHCP auf nein .
Stellen Sie nun das Netzwerk so ein
das es zu Ihrem Netzwerk passt.
Nun ist Ihre GigaBlue Box für den
ersten Start konfiguriert Abb.3. Mit OK
schließen Sie die Installation ab.
Abb. 1
Abb. 2
Abb. 3
- 20 -
Page 21
Bedienung der GigaBlue Box
Ein- Ausschalten
Die GigaBlue Box können Sie mit der Power-Taste ein- bzw. ausschalten.
Drücken Sie bitte einmal kurz die Power-Taste um die GigaBlue Box in den Standby Modus zu
versetzen, entweder auf der Fernbedienung oder an der GigaBlue Box direkt. Im Display wird
danach die Uhrzeit angezeigt.
Wenn die Power-Taste auf der Fernbedienung für 3 Sec. lang gedrückt wird, geht die GigaBlue
Box in den Deep Standby Modus.
Wichtig dabei ist das kein OSD Menü aktiv ist.
Dies können Sie auch im OSD Menü unter Standby/Neustart auswählen und Ausschalten
auswählen. Bestätigen Sie dies mit der OK Taste. Die Einstellungen werden gespeichert und die
GigaBlue Box geht in den Deep Standby Modus. Das bedeutet, dass die GigaBlue Box mit einem
minimalen Strom versorgt wird. In dieses Menü gelangen Sie auch wenn die Power Taste 3 Sek
lang gedrückt wird.
- 21 -
Page 22
Bedienung der GigaBlue Box
Programmauswahl
Mit den Pfeiltasten ◄► auf der GigaBlue Box Fernbedienung, schalten Sie zum nächsten oder
vorherigen Kanal um.
Bei betätigen der Ziffer 0 auf der GigaBlue Box Fernbedienung schalten Sie zwischen den letzten
beiden gesehenen Kanälen hin und her. Das kann eine nützliche Funktion sein wenn während
einer Sendung oder Films ein Werbespot eingeblendet wird und Sie auf den Kanal zuvor ohne
Werbeeinblendung schalten.

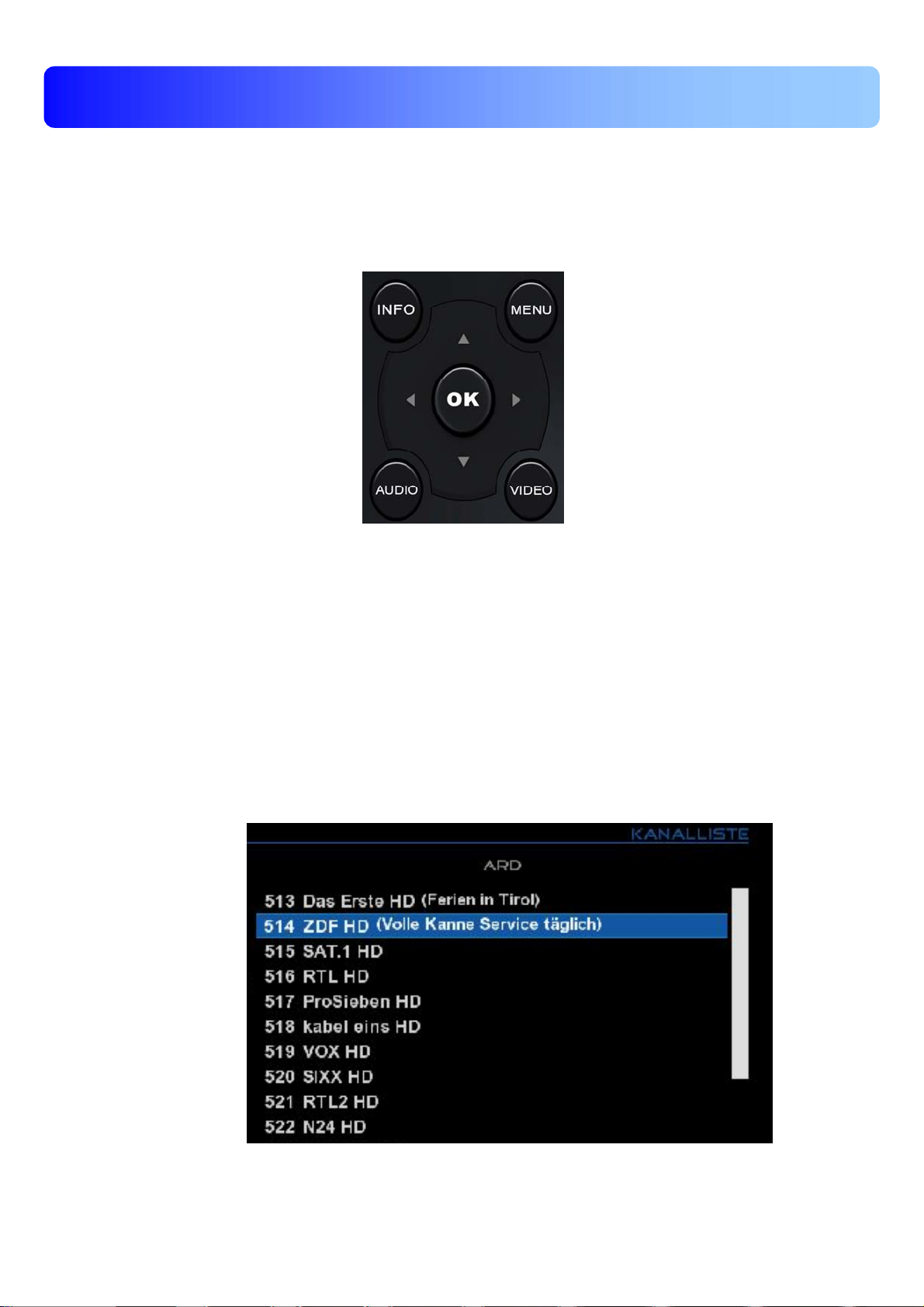

Drücken Sie die Pfeiltasten ▲▼ auf der GigaBlue Box Fernbedienung es öffnet sich die Kanalliste.
Navigieren Sie nun mit den Pfeiltasten ▲▼ zu dem gewünschten Kanal und drücken OK, es wird
nun zu diesem Kanal umgeschaltet.
- 22 -
Page 23
Bedienung der GigaBlue Box
Lautstärke/Audioauswahl
.
Mit den Pfeiltasten ▲▼ bei VOL regeln Sie
die Lautstärke ▲ für lauter und ▼ für leiser.
Beim drücken der MUTE Taste wird der Ton
ausgeschaltet und erscheint die der oberen
linken Ecke ein Symbol. Bei erneutem
Betätigen der MUTE Taste wird der Ton
wieder eingeschaltet und Symbol wird
ausgeblendet.
Im TV- oder Radio Modus können Sie mit der GELBEN Taste die Tonspur des Kanal
auswählen.
.
Navigieren Sie mit den
Pfeiltasten ▲▼ zur
gewünschten Tonspur und
bestätigen Sie mit OK.
Der Inhalt dieses Menü ist
abhängig vom dem
gewählten Kanal.
- 23 -
Page 24
Bedienung der GigaBlue Box
Unterkanäle
Falls Sie sich auf einem Kanal befinden der auch Unterkanäle sendet, wie z.B. Sky, haben Sie
die Möglichkeit diese mit der Grünen Taste auswählen.
Beim drücken der Grünen Taste im TV
Modus sehen Sie eine Liste der
Unterkanäle. Navigieren Sie mit den
Pfeiltasten ▼▲ zu dem gewünschten
Unterkanal und bestätigen Sie mit OK.
Mit den Pfeiltasten ◄► schalten Sie
zum nächsten Unterkanal
TV Radio Umschaltung
Mit der TV/RAD Taste gelangen Sie
in den Radio Modus. Verlassen
können sie diesen wieder mit der
TV/RAD oder EXIT Taste.
Des weiteren sehen Sie im unteren
Bereich das laufende und
nachfolgende Programm.
- 24 -
Page 25
Bedienung der GigaBlue Box
Videotext
Mit der TXT Taste gelangen Sie in den Videotext Modus diesen können Sie mit EXIT Taste wieder
verlassen. Wählen Sie dem entsprechend Ihre Seite aus. Die unten angegebene Belegung der
Tasten kann abweichen, wie der Videotext übertragen wird. Die Anzeige der Funktion wird Ihnen
auf der unteren Bildschirmseite angezeigt.
ROTE Taste
GRÜNE Taste
GELBE Taste
BLAUE Taste
Zu einem Seitenwechsel benutzen Sie den Zehner Block auf der Fernbedienung.
Untertitel
Wenn im Menü das das Videotext Symbol erscheint, wie auf Seite 26 beschrieben, sind Untertitel
verfügbar (Kanal abhängig).
- 25 -
Page 26
Bedienung der GigaBlue Box

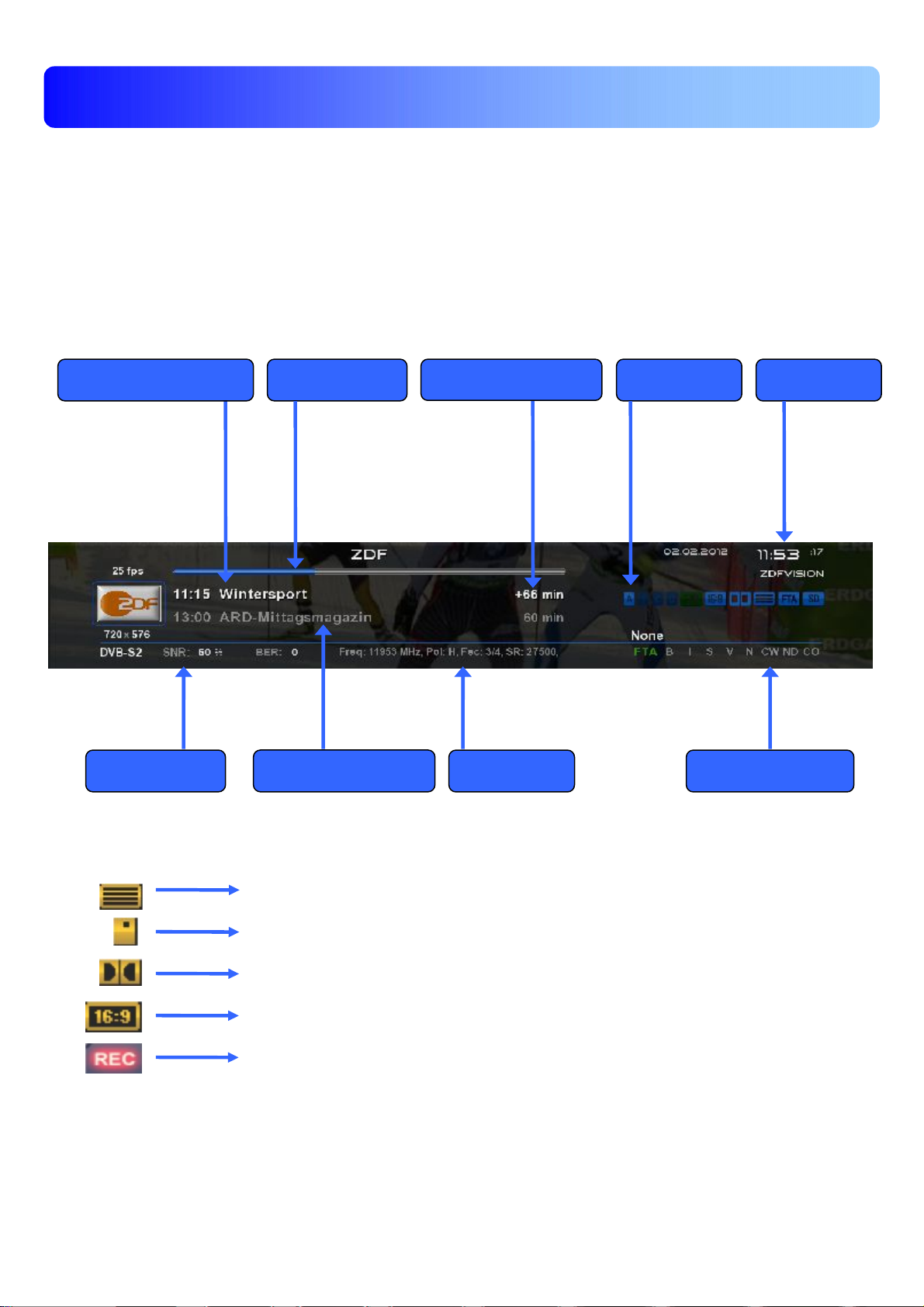

Programm Infomationen
Bei einem Programmwechsel wird Ihnen im unteren Teil folgende Information angezeigt.
Diese ist über die OK Taste immer wieder abrufbar.
Aktuelle Sendung Fortschritt
Nächste Sendung
Verbleibende Zeit
Frequenz Verschlüsselung Signalstärke
Tuner
Uhrzeit
Symbole und deren Bedeutung
Der Sendung wird in Dolby Digital ausgestrahlt
Ausstrahlung in 16:9, ohne diesem Symbol Ausstrahlung 4:3
Sendung wird aufgenommen
- 26 -
Page 27
Bedienung der GigaBlue Box

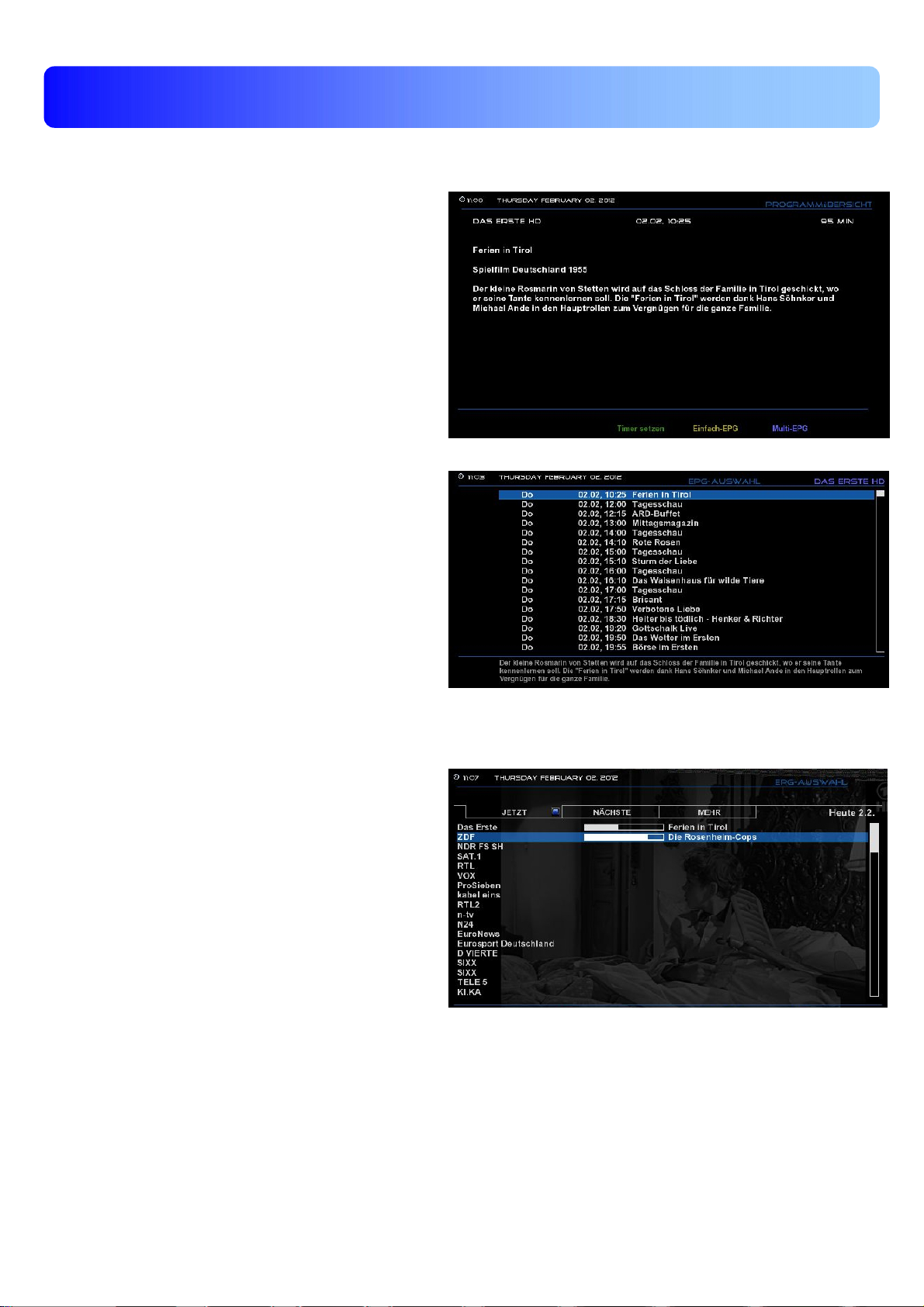

Durch drücken der INFO Taste können
Sie von dem laufendem TV Programm
Informationen über den Film/Sendung
erfahren. Durch drücken der Pfeiltasten
◄► bekommen Sie Informationen über
die nächste Sendung.
Durch betätigen der GELBEN oder
ROTEN Taste gelangen Sie ins einfach
EPG des Senders oder Multi EPG. Wird
noch weiter unten beschrieben Abb.1.
Hier im Einfach EPG erhalten Sie
Informationen zum Sendeablauf des
Kanals. Sie können durch drücken der
GELBEN Taste nach A-Z oder Zeit
sortieren. Navigieren Sie mit den
Pfeiltasten ▲▼ , beim drücken der
INFO Taste erhalten Sie Informationen
zu den einzelnen Sendungen Abb.2.
Falls Sie die Option Mehrere Bouquets
(Seite 44) erlauben auf ja gestellt
haben erscheint als erstes eine
Auswahl der Bouquets. Entscheiden
Sie sich für das Bouquets für das Ihnen
ein Multi EPG angezeigt werden soll.
Sie erhalten nun eine Übersicht der
aktuellen Kanäle.
Links wird Ihnen der Verlauf der
Sendung grafisch dargestellt. In der
rechte Spalte der Namen des Kanals.
Mit der OK Taste erhalten Sie
Informationen zur der einzelnen
Sendung.
Navigieren Sie sich mit den Pfeiltasten
▲▼ zu Ihrem Kanal und drücken die
ROTE Taste um auf diesen Kanal zu
wechseln Abb.3.
EPG
Abb. 1
Abb. 2
Abb. 3
- 27 -
Page 28

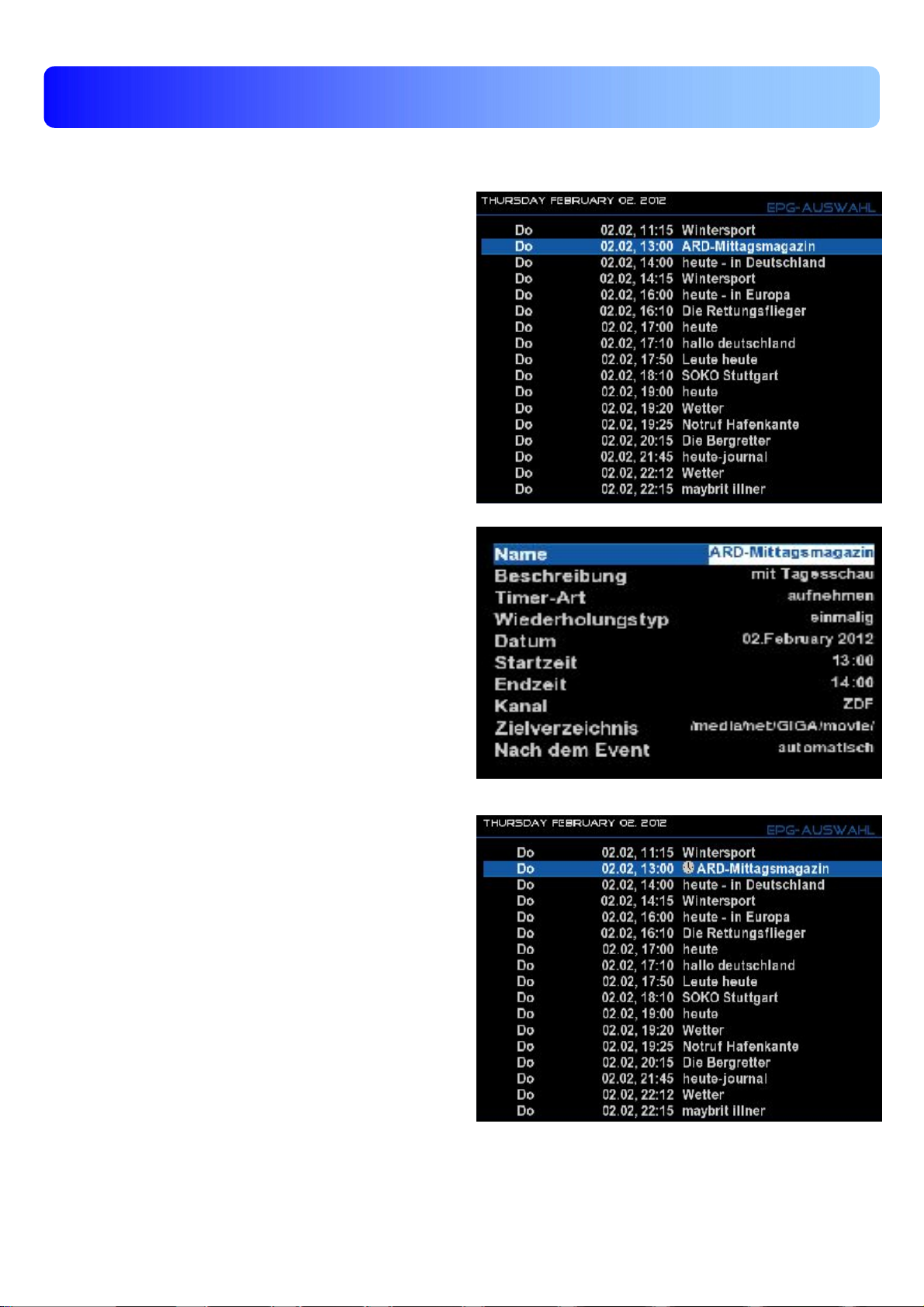

Hier bekommen Sie einen Überblick
über die darauf folgenden Sendungen.
Sie können Einträge bis zu einer Woche
sehen (Sender abhängig). Des weiteren
können Sie hier die Timerfunktion
nutzen.
Durch drücken der GRÜNEN Taste
Abb.1 können Sie den Timer setzen
und gelangen ins Timer Menü. Hier
haben Sie die Auswahl aufnehmen und
umschalten. Des weiteren können Sie
täglich, wöchentlich, MO-FR und
benutzerdefinierte Timer setzen. Zum
übernehmen drücken Sie die GRÜNE
Taste. Nun sehen Sie dass der Timer
für das Programm gesetzt wurde. Abb.2
Bedienung der GigaBlue Box
EPG
Abb. 1
Abb. 2
- 28 -
Page 29
Wozu dient ein Bouquet und was kann man sich darunter vorstellen ?
Wenn Sie Ihren Webbrowser öffnen, haben Sie bestimmt Websiten die gerne von Ihnen besucht
werden, diese haben Sie bestimmt unter Ihren Favoriten unter einem Ordner abgelegt um sie später
schneller zu starten. Das Prinzip bei den Bouquet ist genau das gleiche. Sie möchten gerne Ihre Sport
Kanäle alle in einem Ordner haben, erstellen Sie einen Bouquet und kopieren Sie die einzelnen
Kanäle in diesen Bouquet. Um Bouquet zu erstellen muss die Option unter Anpassen auf Mehrere
Bouquet erlauben auf JA gesetzt sein (Seite 44). Bouquet erstellen wird nachfolgend beschrieben.
Hinweis: Kanäle können nur in der Favoriten Ansicht gelöscht werden.
Kanäle in der Ansicht Alle können nicht gelöscht werden. Das dient dem Zweck das eine Liste besteht
die immer alle Kanäle enthält. Wenn Sie einen Suchlauf durchführen werden alle Kanäle in der Ansicht
Alle gespeichert. Ihre zuvor erstellten Bouquet bleiben davon unberührt.

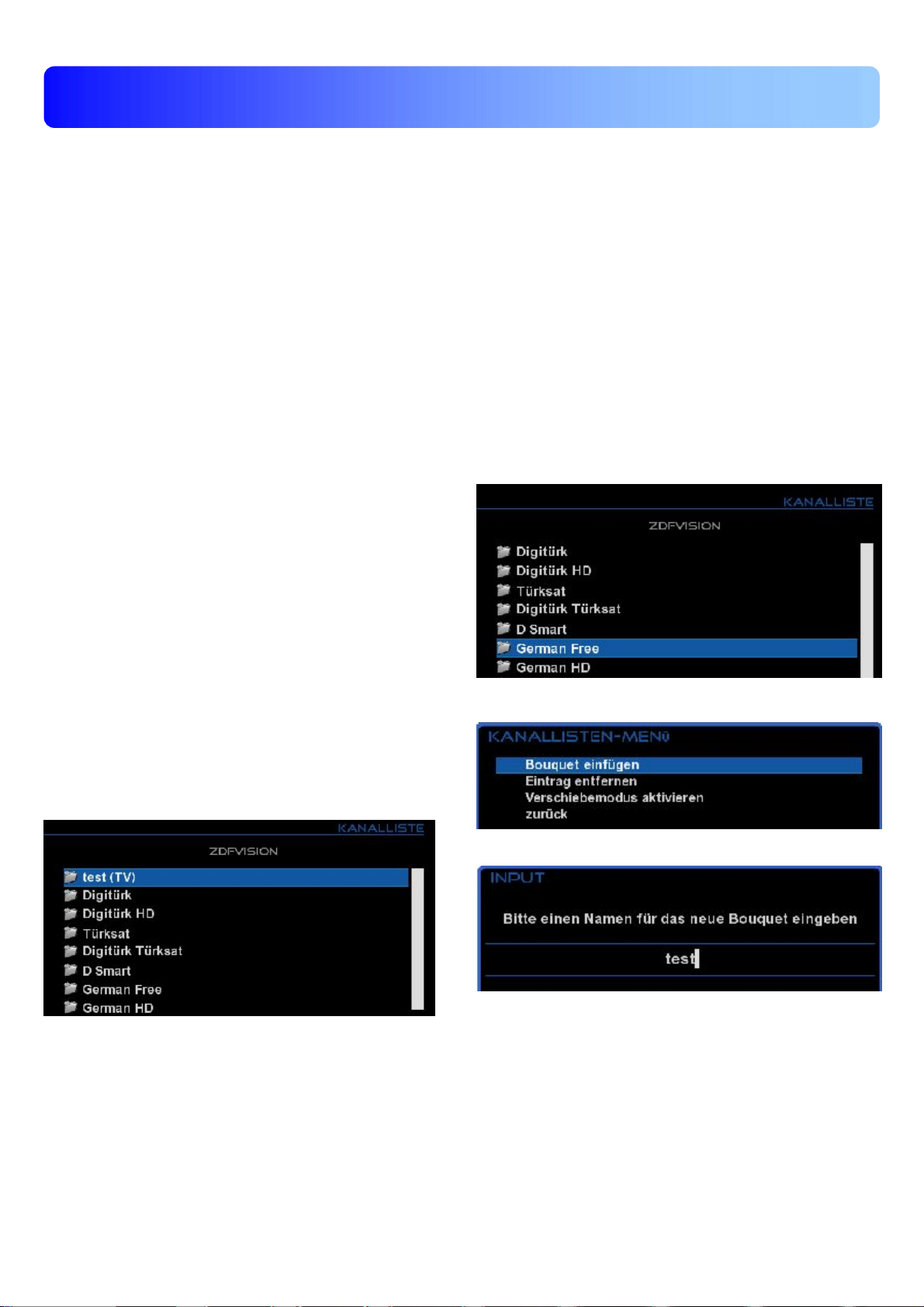

Drücken Sie die Pfeiltasten ▲▼ auf Ihrer
Fernbedienung. Es öffnet sich die Kanalliste.
Danach drücken Sie die BLAUE Taste
FAVORITEN Abb1.
Nun drücken Sie die Menü Taste und es
erscheint das Kanallisten Menü Abb.2.
Vergeben Sie den Namen für das neue
Bouquet , in unserem Falle Test Abb.3.
Bestätigen Sie mit OK und Sie sehen Ihr
erstelltes Bouquet Abb.4.
Um weitere Bouquet zu erstellen
wie oben beschrieben.
Bedienung der GigaBlue Box
Bouquet erstellen
Abb. 1
verfahren Sie
Abb. 2
Abb. 3
Abb. 4
- 29 -
Page 30
Bedienung der GigaBlue Box

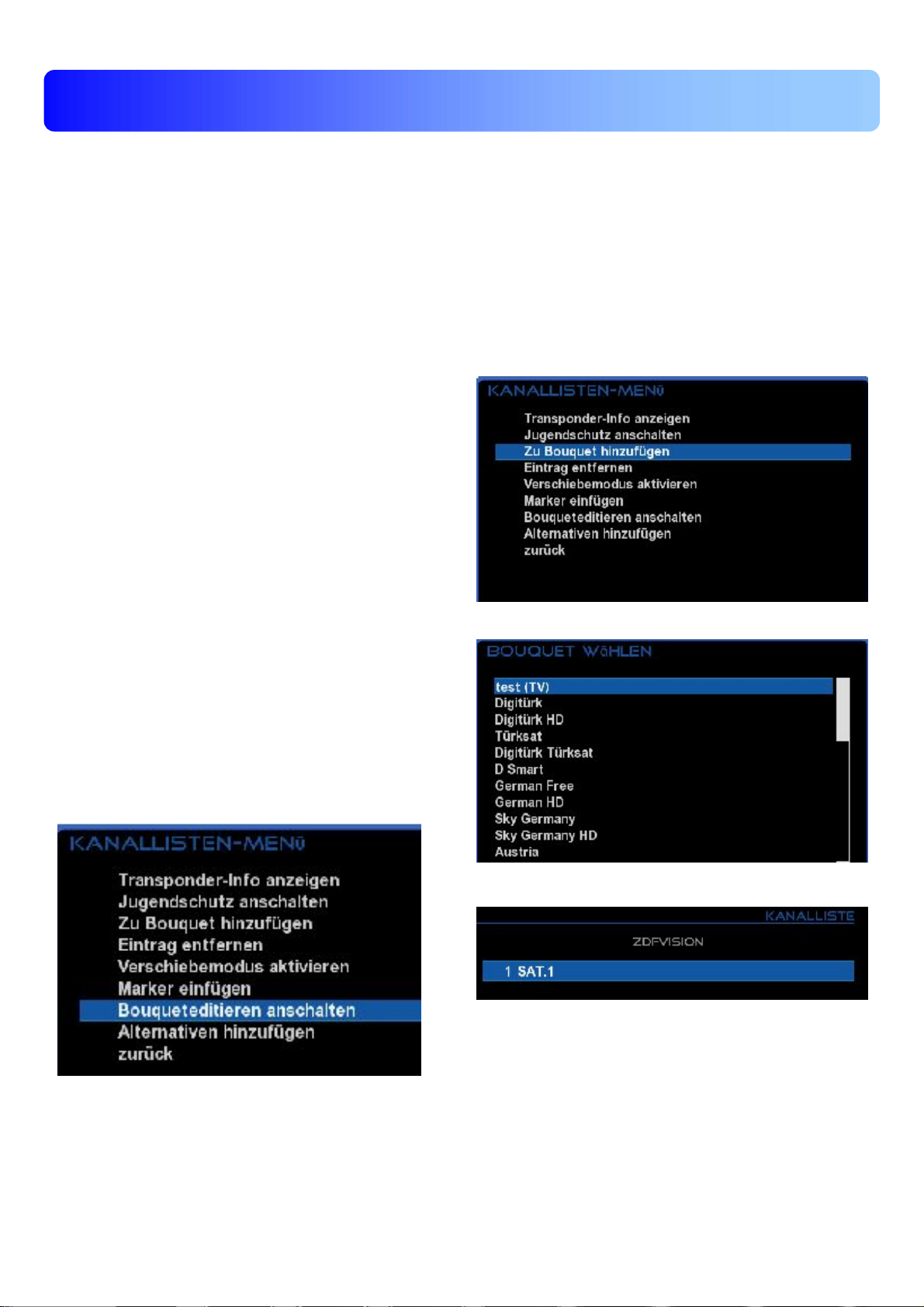

Kanäle hinzufügen
Sie können aus der Liste Alle-, Satelliten- und Provideransicht die Kanäle zu Ihrer Favoritenliste
hinzufügen. Mit Hilfe der ROTEN, GRÜNEN und GELBEN Taste wechseln Sie in das jeweilige Menü.
Drücken Sie die Pfeiltasten ▲▼ Sie gelangen
Wir erklären Ihnen das hinzufügen anhand dem zuvor erstellten Test Bouquet und mittels aller
nun in die Kanalliste wählen Sie einen Kanal
Ansichten mehrerer Kanäle.
aus der einem Bouquet hinzugefügt werden soll,
z. b. SAT1.
Im nächsten Schritt drücken Sie die Menü Taste
wählen den Punkt ZU Bouquet hinzufügen.
Wählen Sie das erstellte Bouquet (in diesem
Fall Test) und drücken die OK Taste der
ausgewählte Kanal wird dem Bouquet
hinzugefügt. Abb.3
Beim hinzufügen mehrere Kanäle verfahren Sie
wie folgt.
Gehen Sie in Ihr erstellte Bouquet (in diesem
Fall Test) drücken Sie die Menü Taste.
Navigieren Sie mit den Pfeiltasten ▲▼ zu dem
Punkt Bouqueteditieren anschalten
bestätigen Sie mit OK Abb.4.
Sie gelangen nun in die Kanalliste.
Abb. 1
Abb. 4
Abb. 2
Abb. 3
- 30 -
Page 31
Bedienung der GigaBlue Box
Kanäle hinzufügen
Benutzen Sie die Pfeiltasten ▼▲ um Kanäle
auszuwählen und drücken Sie die OK Taste,
die Kanäle werden ROT hinterlegt Abb.1.
Verfahren Sie so weiter bis Sie alle Kanäle, die
Ihrem Bouquet hinzugefügt werden sollen, und
drücken die Menü Taste. Danach sind alle
ausgewählten Kanäle in Ihrem Bouquet Abb.2.
Beenden Sie nun Bouquet Editor Abb.3 Modus
mit der OK Taste. Alle zuvor ausgewählten
Kanäle befinden sich nun in dem Bouquet.
Verfahren Sie mit anderem Bouquet in der
selben Reihenfolge.
Abb. 1
Abb. 3
Abb. 2
- 31 -
Page 32
Bedienung der GigaBlue Box
Kanäle aus der Favoritenliste löschen
Benutzen Sie die Pfeiltasten ▼▲ um in die
Kanalliste zu gelangen. Drücken Sie die
BLAUE Taste um in Ihre Favoritenliste zu
öffnen, wählen Sie danach das Bouquet aus wo
sich der Kanal befindet den Sie löschen
möchten. selektieren Sie den zu löschenden
Kanal Abb.1.
Drücken Sie die Menü Tasten und wählen
Eintrag entfernen Abb.2 aus bestätigen Sie
mit OK und der Kanal wird aus der Liste
entfernt Abb.3.
Abb. 3
Abb. 1
Abb. 2
- 32 -
Page 33
Bedienung der GigaBlue Box

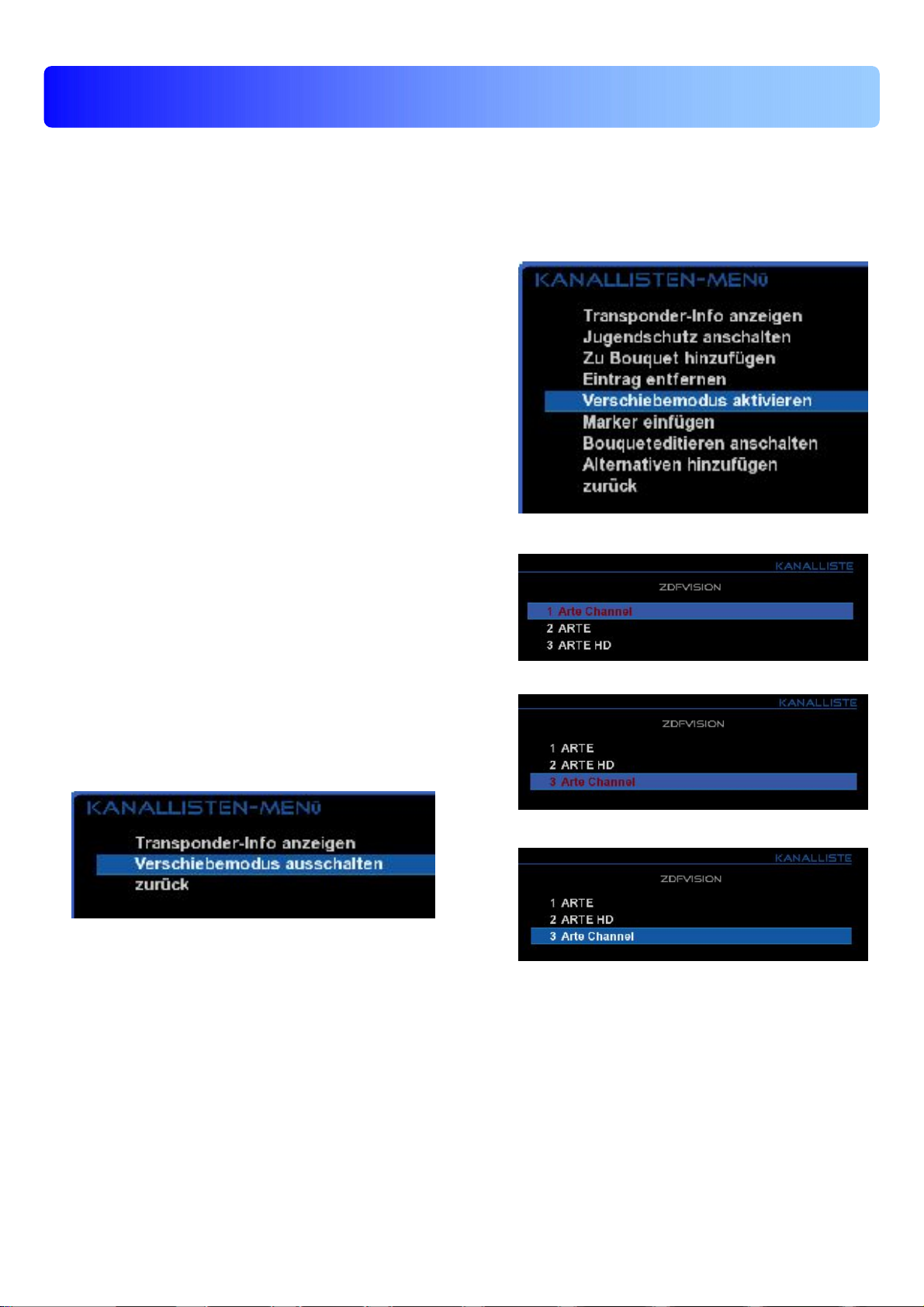

Kanäle aus der Favoritenliste verschieben
Benutzen Sie die Pfeiltasten ▼▲ um in die
Kanalliste zu gelangen. Drücken Sie die
BLAUE Taste um in Ihre Favoritenliste zu
öffnen, wählen Sie danach das Bouquet aus wo
sich der Kanal befindet den Sie verschieben
möchten.
Drücken Sie die Menü Taste und wählen
Verschiebemodus aktivieren aus bestätigen
Sie mit OK Abb.1
.
Gehen Sie nun mit den Pfeiltasten ▲▼ zu
dem Kanal der verschoben werden soll,
Selektieren Sie Kanal mit der OK Taste der
Kanal wird ROT Abb.2 hinterlegt. Verschieben
Sie nun den Kanal an die gewünschte Stelle
und drücken Sie die OK Taste Abb.4. Wenn
alle Kanäle an der gewünschten Stelle sind
drücken Sie die Menü Taste und beenden den
Verschiebe Modus Abb.5.
Abb. 5
Abb. 1
Abb. 2
Abb. 3
Abb. 4
- 33 -
Page 34
Bedienung der GigaBlue Box

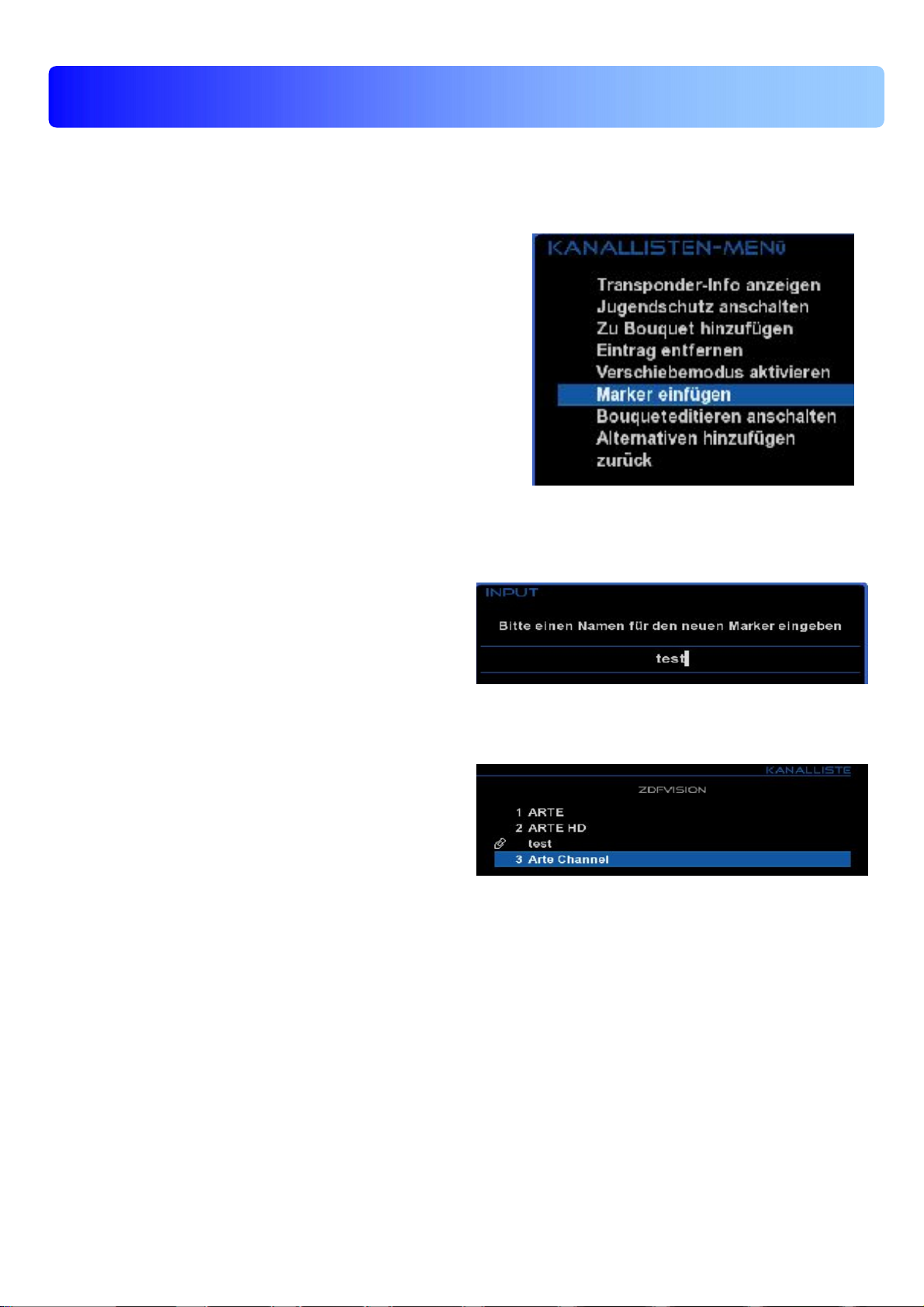

Marker einfügen
Benutzen Sie die Pfeiltasten ▼▲ um in die
Kanalliste zu gelangen. Drücken Sie die
BLAUE Taste um in Ihre Favoritenliste zu
öffnen, wählen Sie danach das Bouquet aus wo
Sie einen Marker einfügen wollen. Navigieren
Sie zur der Stelle wo der Marker gesetzt
werden soll. Der Marker wird oberhalb der
ausgewählten Kanal eingefügt.
Drücken Sie die Menü Taste und wählen
Marker einfügen aus bestätigen Sie mit OK
Abb.1.
Geben Sie den Marker einen Namen. Benutzen
Sie dazu die Zehnerblock, es können Zahlen
und Buchstaben verwendet werden Abb.2.
Wenn Sie fertig sind drücken Sie die OK Taste
und der Marker wird eingefügt Abb.3.
Abb. 1
Abb. 2
Abb. 3
- 34 -
Page 35
Bedienung der GigaBlue Box
Jugendschutz
Jugendschutz einstellen
Hier wird beschrieben wie der Jugendschutz bei
der GigaBlue Box aktiviert und eingestellt wird.
Gehen Sie ins Menü Einstellungen und wählen
Jugendschutz aus Abb.1.
Durch drücken der Pfeiltasten ◄► können Sie
den Jugendschutz einschalten Abb.1.
Sie können nun Positiv- oder Negativliste wählen.
Die Positivliste bedeutet, dass alle nicht zur
Jugendschutz Liste hinzugefügten Kanäle,
gesperrt werden.
Die Negativliste hingegen bedeutet, dass alle der
hinzugefügten zur Jugendschutz Liste, gesperrt
werden.
.
Abb. 1
Abb. 2
- 35 -
Page 36
Bedienung der GigaBlue Box
Jugendschutz

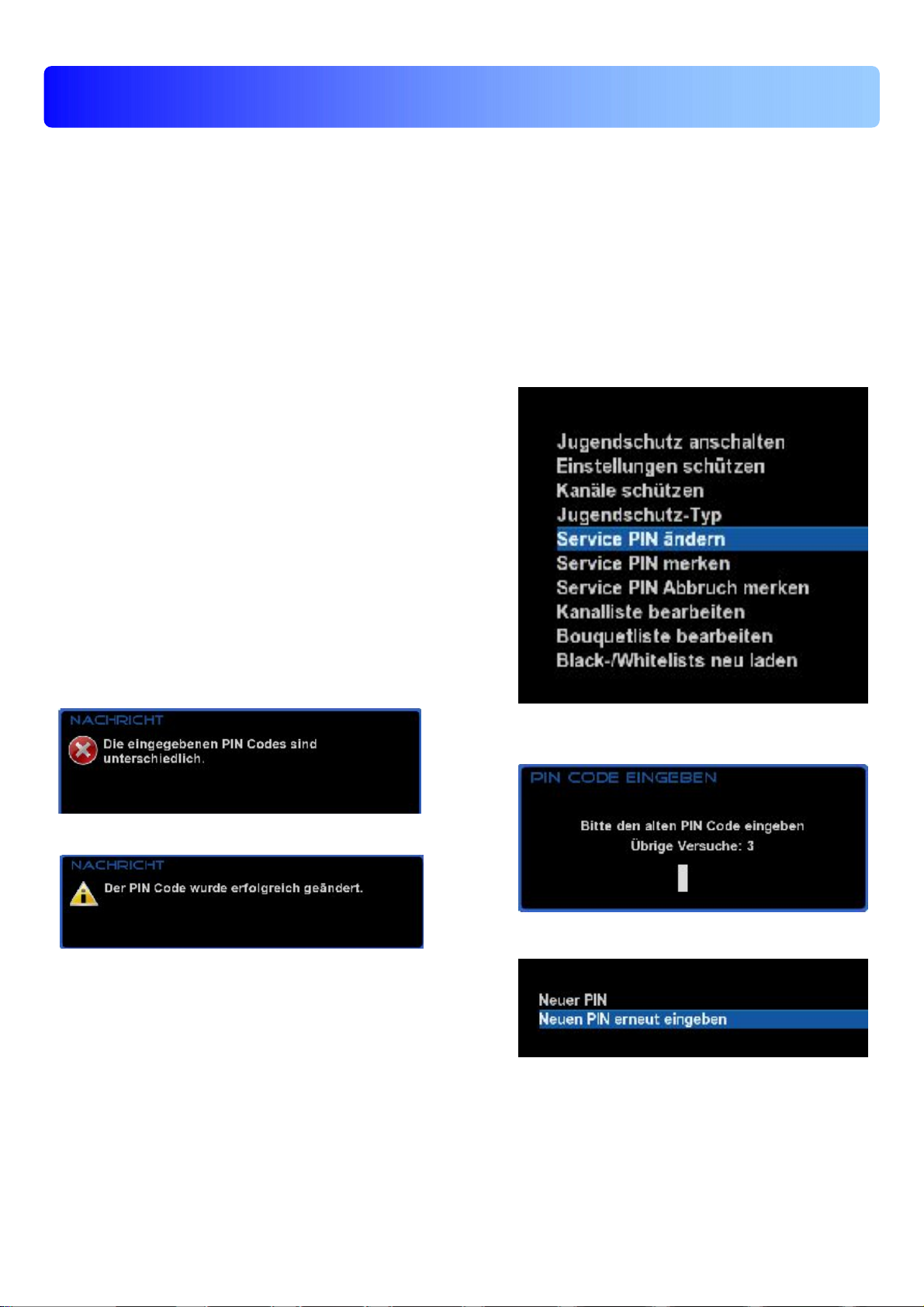

Pincode ändern
Wenn Sie den Pincode ändern wollen drücken
Sie OK Abb.1.
Sie werden zuerst nach dem alten Pin gefragt der
ist im Grundzustand 0000. Abb.2
Geben Sie nun den neuen Pin ein und
wiederholen ihn Abb.3.
Wurden unterschiedliche Pin’s eingeben erscheint
die Meldung in Abb.4, ansonsten wenn alles
richtig eingegeben wurde erscheint die Meldung
in Abb.5 und bestätigen mit OK.
Abb. 4
Abb. 5
Abb. 1
Abb. 2
Abb. 3
- 36 -
Page 37
Bedienung der GigaBlue Box
Jugendschutz

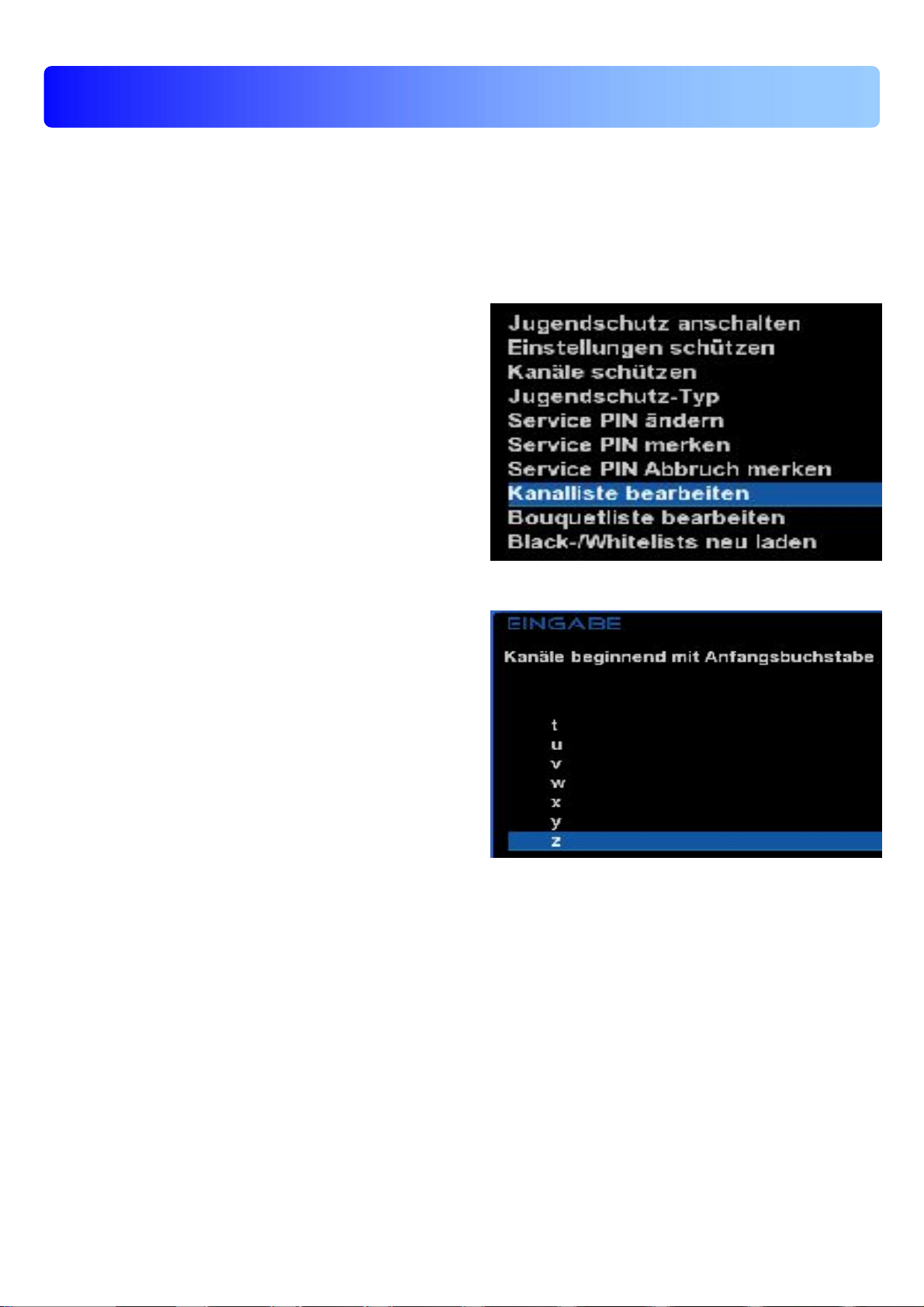

Kanäle sperren
Gehen Sie nun auf Kanalliste bearbeiten um
Kanäle zu sperren Abb.1 und drücken OK.
Geben Sie den Anfangsbuchstaben des Senders
ein und drücken OK, in unseren Fall ZDF Abb.2.
Es öffnet sich der Kanallisten Editor
.
Abb. 1
Abb. 2
- 37 -
Page 38
Bedienung der GigaBlue Box
Jugendschutz
Kanäle sperren

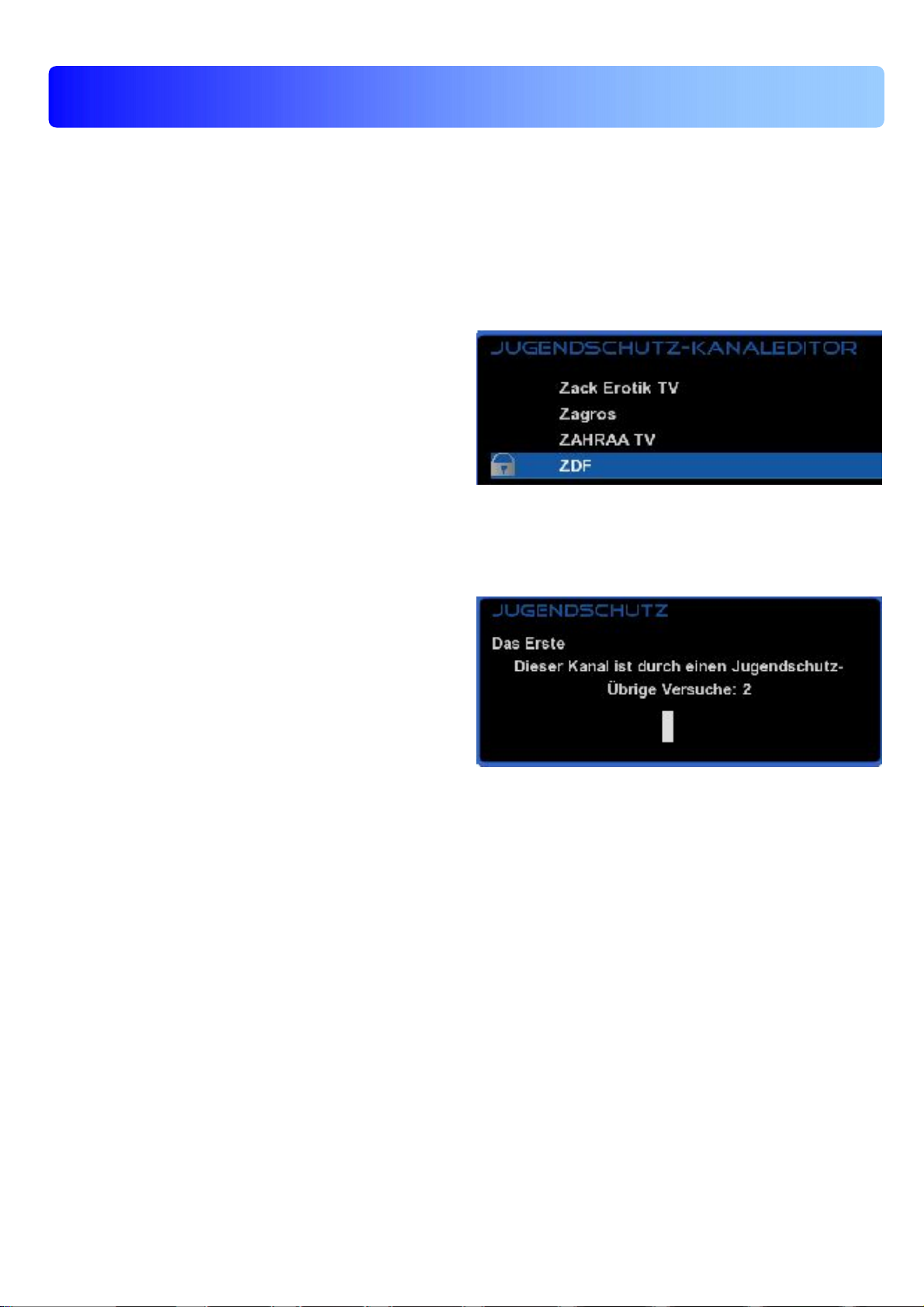

Drücken Sie die OK Taste und der Sender wird
mit einem Schloss versehen Abb.1. Falls Sie
mehrere Sender sperren möchten verfahren Sie
wie beschrieben.
Drücken Sie die EXIT Taste und übernehmen Sie
die Einstellungen mit der GRÜNEN Taste.
Wird nun versucht den geschützten Kanal zu
öffnen wird nach dem Pincode gefragt Abb.2.
Sie haben dazu 3 Versuche, sollte der Pin 3 mal
falsch eingegeben werden, müssen Sie 15
Minuten warten bis Sie es erneut versuchen
können
.
Abb. 1
Abb. 2
- 38 -
Page 39
Bedienung der GigaBlue Box
Jugendschutz

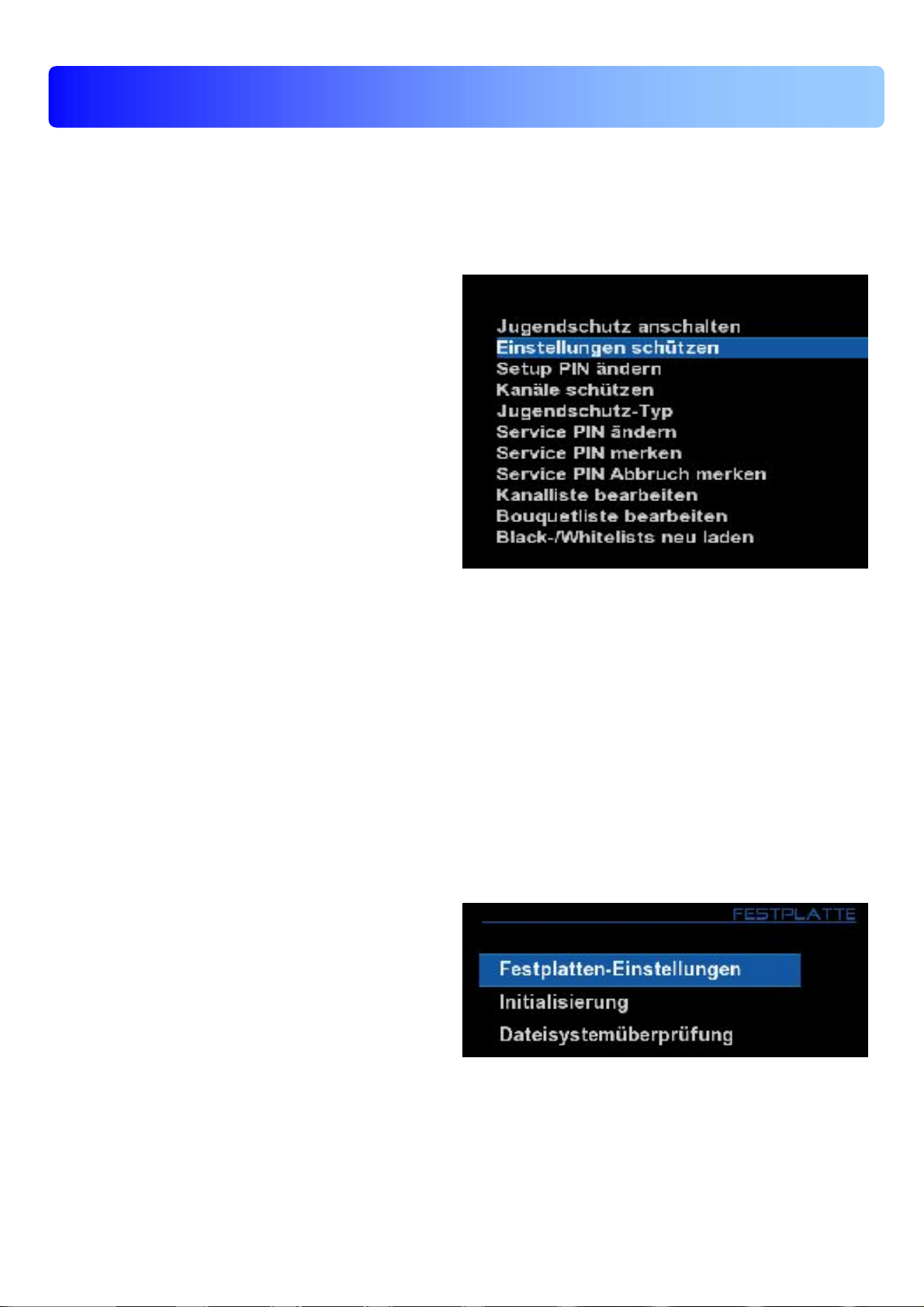

Jugendschutz Einstellungen schützen
Sollten Sie die Jugendschutz Einstellungen
geschützt werden, so muss dieser Punkt auf JA
gesetzt werden, Sie kommen nur nach Eingabe
des Pin’s ins Jugendschutz Menü Abb.2.
.
Sie haben die Möglichkeit an der GigaBlue Box eine externe Festplatte an den USB Port anzuschließen.
Sie wird automatisch erkannt. Dort können Sie Sendungen aufzeichnen, Musik, Bilder etc. ablegen und
mit dem Medien Player (muss optional installiert werden) wiedergeben.
Wechseln Sie ins Menü
Einstellungen/System/Festplatte Abb.1.
.
Festplatten Betrieb
Inbetriebnahme der HDD
Abb. 1
Abb. 1
- 39 -
Page 40
Bedienung der GigaBlue Box

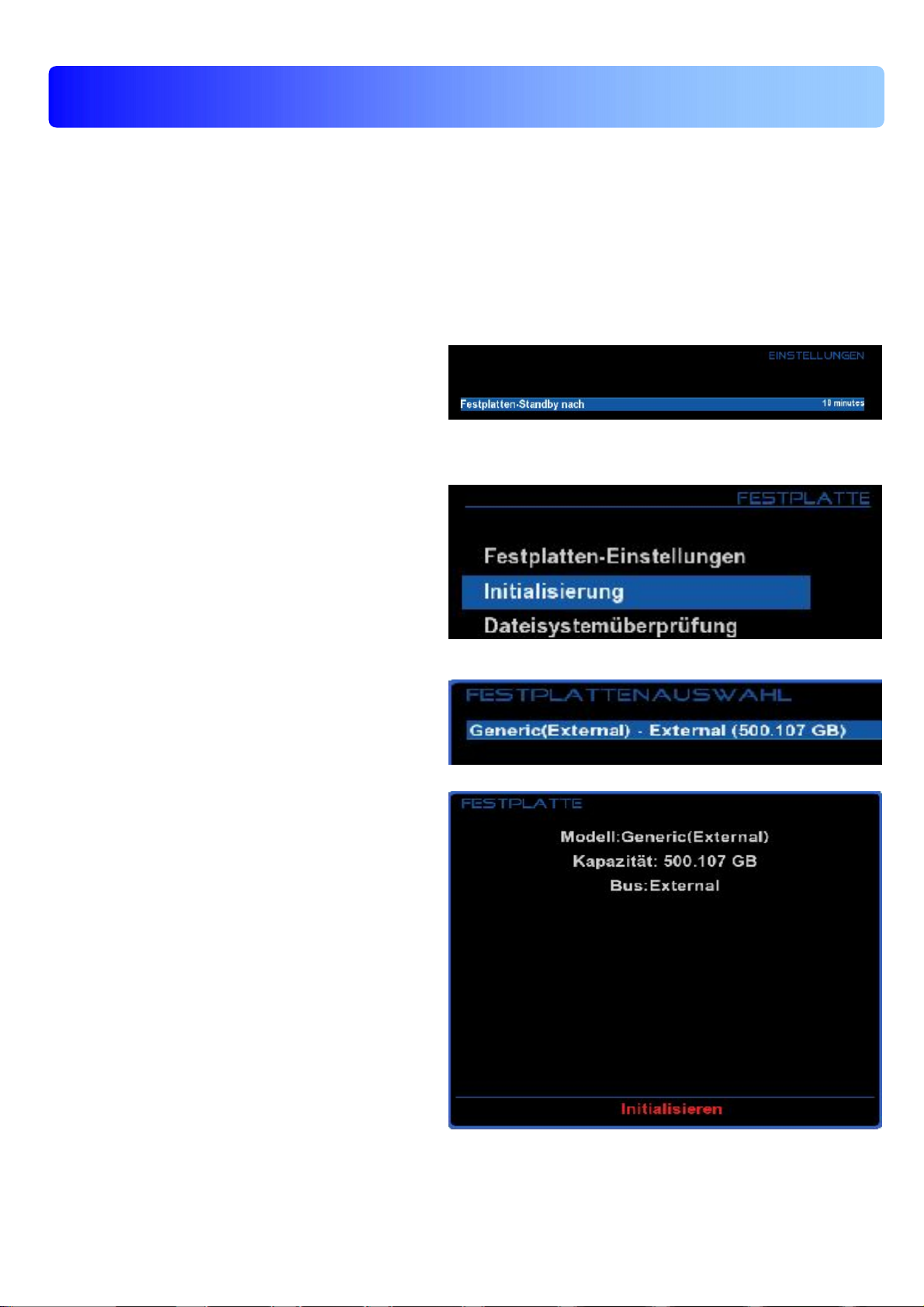

Sie können veranlassen wie die
Festplatte sich im Standby verhalten
soll Abb1. Folgende Einstellungen
stehen zu Verfügung:
Kein Stanby
10,20,30 Minuten
1,2,3,4 Stunden
Wählen Sie Ihre Einstellung aus und
Sie dies mit der Grünen Taste ab
Abb1.
Im nächsten Schritt muss die
Festplatte Initialisiert (Formatiert)
werden, wählen Sie diesen Punkt aus
und bestätigen mit OK Abb.2.
Wählen Sie nun die Festplatte aus
und bestätigen mit der OK Taste
Abb.3.
Mit der Roten Taste starten sie den
Initialisierungs Vorgang Abb.4, dies
kann einige Zeit dauern.
.
Festplatten Betrieb
Inbetriebnahme der HDD
Abb. 1
Abb. 2
Abb. 3
Abb. 4
- 40 -
Page 41
Bedienung der GigaBlue Box

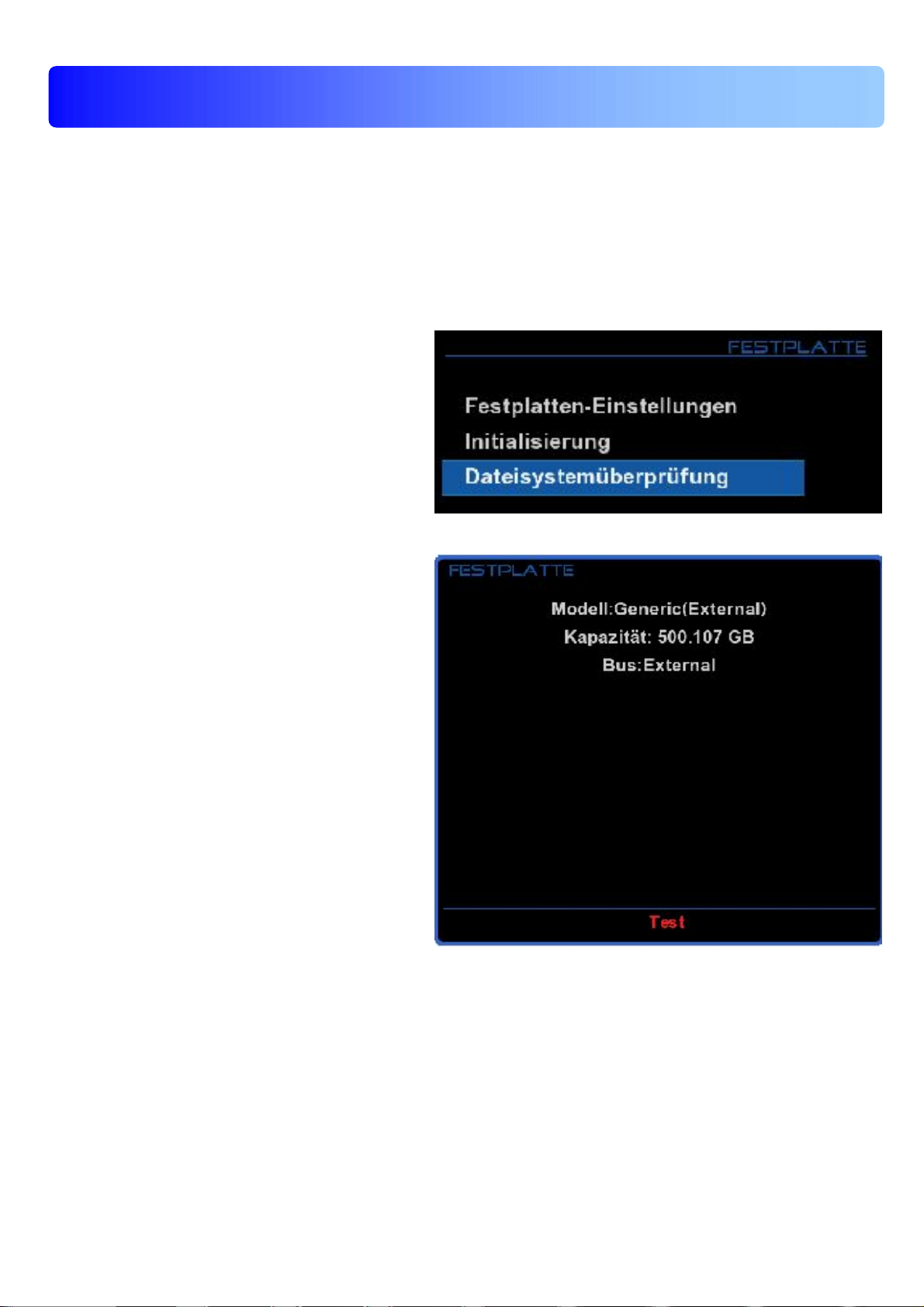

Sollten Sie mal das Gefühl haben das
mir Ihrer Festplatte etwas nicht in
Ordnung sein soll, dies können sie mit
Hilfe der Dateisystemüberprüfung
testen Abb.1. Bestätigen Sie mit OK
und starten das Programm mit der
Roten Taste Abb.2.
.
Festplatten Betrieb
Inbetriebnahme der HDD
Abb. 1
Abb. 2
- 41 -
Page 42
Bedienung der GigaBlue Box
Wechsel Sie ins Menü
Stanby/Neustart Abb.1 und
bestätigen mit OK.
Hier haben Sie folgende Möglichkeiten
durch betätigen der genannten Tasten
Abb.2:
ROTE Taste Aktivieren/Deaktivieren
GRÜNE Taste Ausschalten/Standby
GELBE TASTE Nachfragen Ja/Nein
BLAUE Taste Zeit des laufenden
Programms übernehmen
Wenn Sie alle Einstellungen
vorgenommen haben drücken Sie die
OK Taste und erhalten folgende
Meldung Abb.3.
.
Ausschalt Timer
Abb. 1
Abb. 2
Abb. 3
- 42 -
Page 43
Bedienung der GigaBlue Box
Wechseln Sie zum Menü
Einstellungen/System/Sprache.
Dort werden Ihnen verschiedene
Sprache zur Auswahl dargestellt
Abb.1.
.
Wechseln Sie zum Menü
Einstellungen/System/Anpassen.
Hier können Sie die Modi
Einfach
Fortgeschritten
Experte
einstellen. Wird im einzelnen noch
beschrieben.
Einstellen der Sprache
Benutzer Modus
Abb. 1
- 43 -
Page 44
Bedienung der GigaBlue Box
Benutzer Modus
Einfach Modus
.
Vorlauf bei Aufnahme (in Minuten):
Hier können Sie die Vorlaufzeit für Timeraufnahmen in Minuten einstellen.
Nachlauf hinter Aufnahme:
Hier können Sie die Nachlaufzeit für Timeraufnahmen in Minuten einstellen.
Blinkende Uhr im Display während Aufnahmen:
Stellen Sie hier ein ob im OLED Display während der Aufnahme die Uhr Display blinken soll.
Infobar - Anzeigedauer:
Geben Sie an wie lange die Infobar eingeblendet sein soll, maximal 10 Sekunden.
Fortgeschrittenen-Modus:
Ergänzende Einstellmöglichkeiten zum Einfach Modus.
Aufnahmen haben immer Vorrang:
Wird hier die Option auf Ja gewählt, wird automatisch bei einem Timer Aufnahme Konflikt auf den
aufzunehmenden Sender umgeschaltet.
Wird die Option Nein gewählt, werden Sie nachgefragt ob auf dem aufzunehmenden Kanal umgeschaltet
werden soll.
Rotorbewegungen anzeigen:
Ist Ihre Satelliten Anlage mit einem Rotor ausgestattet, wird auf dem TV ein blinkendes Symbol einer
Antenne dargestellt, sofern Sie die Option auf Ja gestellt haben.
Mehrere Bouquets erlauben:
Falls Sie mehrere Bouquet verwenden möchten setze Sie diese Option auf Ja.
Bouquet wechseln beim Quickzap:
Sollte diese Option auf Ja gesetzt sein wird automatisch am Ende des Bouquet ins nächste Bouquet
gewechselt.
Alternativer Radio Modus:
Wird diese Option auf Ja setzen verhält sich die GigaBlue Box genau so wie im TV Modus.
Aktion beim langen Druck auf Power:
Beim längerem drücken der Power Taste sind folgende Möglichkeiten gegeben:
Ausschaltmenü anzeigen oder Direkt runterfahren.
- 44 -
Page 45
Bedienung der GigaBlue Box

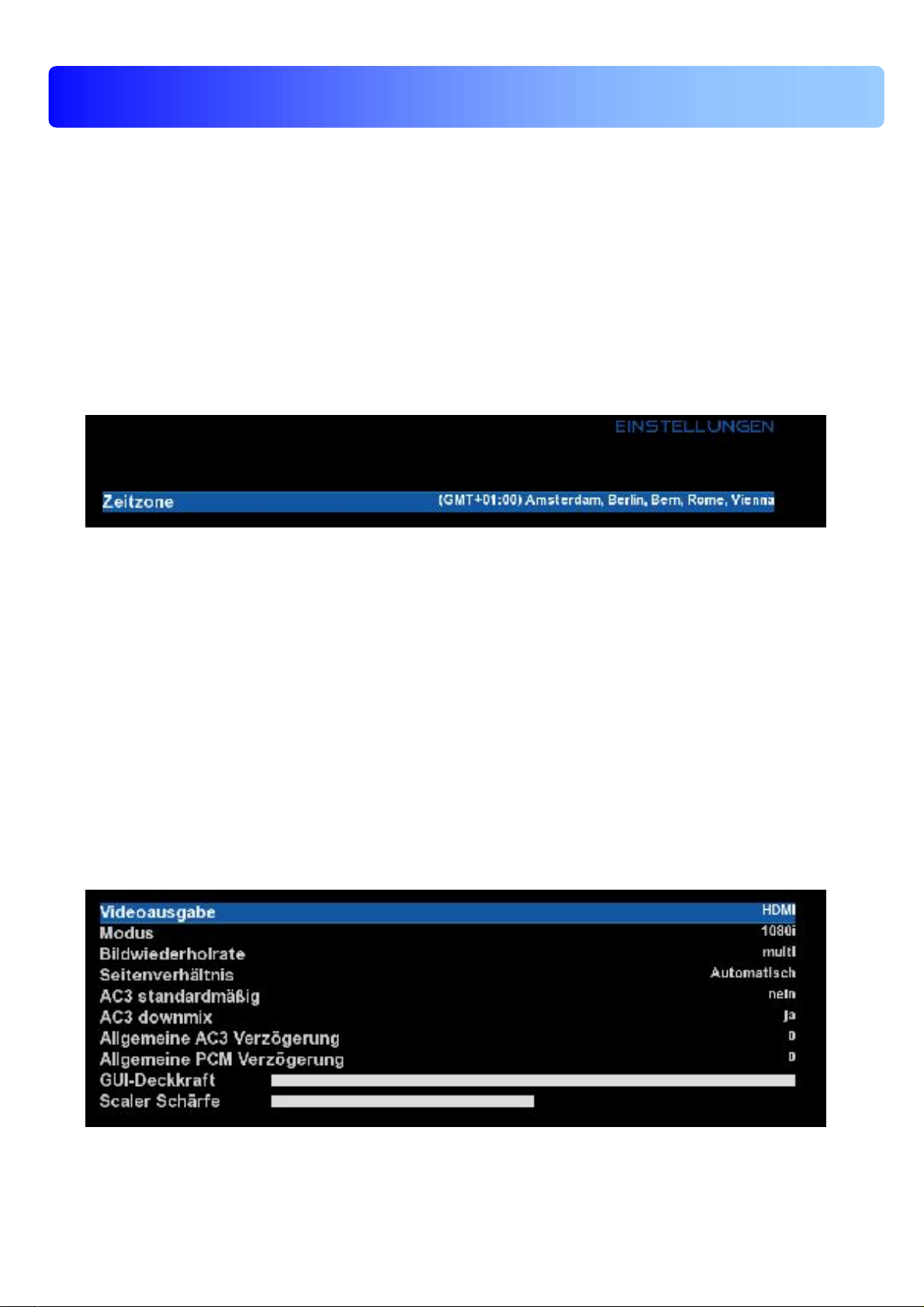

Um die Zeitzone einzustellen
wechseln Sie ins Menü
Einstellungen/System/Zeitzone.
Mit den Pfeiltasten ◄► können
Sie die Zeitzone einstellen mit der
GRÜNEN Taste übernehmen
oder mit der ROTEN Taste
verwerfen Abb.1.
.
Audio Video einstellen
Hier nehmen Sie Einstellung an der Audio- und Videoeinstellungen vor.
Um Einstellungen an der Audio/Video
vorzunehmen wechseln Sie ins Menü,
Einstellungen/System/A/V-Einstellungen
.
Zeitzone
Abb.2
Abb.1
- 45 -
Page 46
Bedienung der GigaBlue Box
Videoausgabe
Videoausgabe:
Hier wird festgelegt wo das Videosignal ausgegeben werden soll. Folgende Optionen sind verfügbar:
SCART
HDMI
YPbPr
Wählen Sie mit den Pfeiltasten ◄►den gewünschten Ausgabe aus.
Modus:
Folgende Optionen stehen zu Verfügung:
PAL
NTSC
Stellen Sie dies Länder spezifisch ein. benutzen Sie die Pfeiltasten ◄►.
Bildwiederholrate:
Bei normalen TV Geräten stehen nur die Optionen 50 Hz, multi und 60 Hz zur Verfügung. Ist Ihr TV
Gerät über HDMI oder YPbPr angeschlossen können Sie das Interlace Bild für Ihr TV Gerät abstimmen.
Seitenverhältnisse
Modus 4:3
16:9 Inhalte anzeigen als
Letterbox:
Hier wird die Sendung auf einem 16:9 TV Gerät in ganzer Höhe angezeigt allerdings entstehen links und
rechts schwarze Balken.
Just Scale:
Die Sendung wird auf einem 16:9 TV Gerät in der ganzen Höhe aber leicht verzerrter Breite dargestellt.
Pan&Scan:
Die Sendung wird auf einem 16:9 TV Gerät in ganzer Breite aber unten und oben wird ein Teils des
Bildes abgeschnitten.
- 46 -
Page 47
Bedienung der GigaBlue Box
Seitenverhältnisse
Modus 16:9
4:3 Inhalt anzeigen als:
Pillarbox:
Hier wird die Sendung auf einem 16:9 TV Gerät in ganzer Höhe angezeigt allerdings entstehen links und
rechts schwarze Balken.
Just Scale:
Die Sendung wird auf einem 16:9 TV Gerät in der ganzen Höhe aber leicht verzerrter Breite dargestellt.
Nicht linear:
Der Äußere Bereich der Bildes wird leicht verzerrt, damit im inneren Bereich, im Vollbild Modus, ein
einwandfreies Bild dargestellt wird.
Pan&Scan:
Die Sendung wird auf einem 16:9 TV Gerät in ganzer Breite aber unten und oben wird ein Teils des
Bildes abgeschnitten.
Modus 16:10
Wie oben beschrieben
Folgende Formate stehen zur Verfügung:
RGB (Rot, Grün,Blau)
CVBS (Farb- und Helligskeitssignal getrennt)
Wählen Sie das entsprechende Format aus.
Sollte diese Option aktiviert sein, wird bei TV Geräten 16:9 das zoomen von 4:3 Sendungen verhindert.
Farbformat
WSS 4:3
- 47 -
Page 48
Bedienung der GigaBlue Box
Automatische SCART Umschaltung
Die automatische SCART Umschaltung kann ein- oder ausgeschaltet werden.
Pfeiltaste ◄► benutzen.
Stellen Sie hier ein ob AC3 (Dolby Digital) ein- oder ausgeschaltet werden soll.
Pfeiltaste ◄► benutzen.
Gehen Sie ins Menü
Einstellungen/System/Netzwerk um Ihr
Netzwerk zum konfigurieren Abb.1.
Sollte sich ein DHCP Server in Ihrem Netzwerk
befinden können Sie die Einstellungen
übernehmen Abb.2.
Mit den Pfeiltasten ◄► können Sie eine
statische Adresse vergeben Abb.3.
Mit der OK Taste speichern Sie die
Einstellungen.
AC3 Standard
Netzwerkeinstellung
Abb.1
Abb.2
Abb.3
- 48 -
Page 49

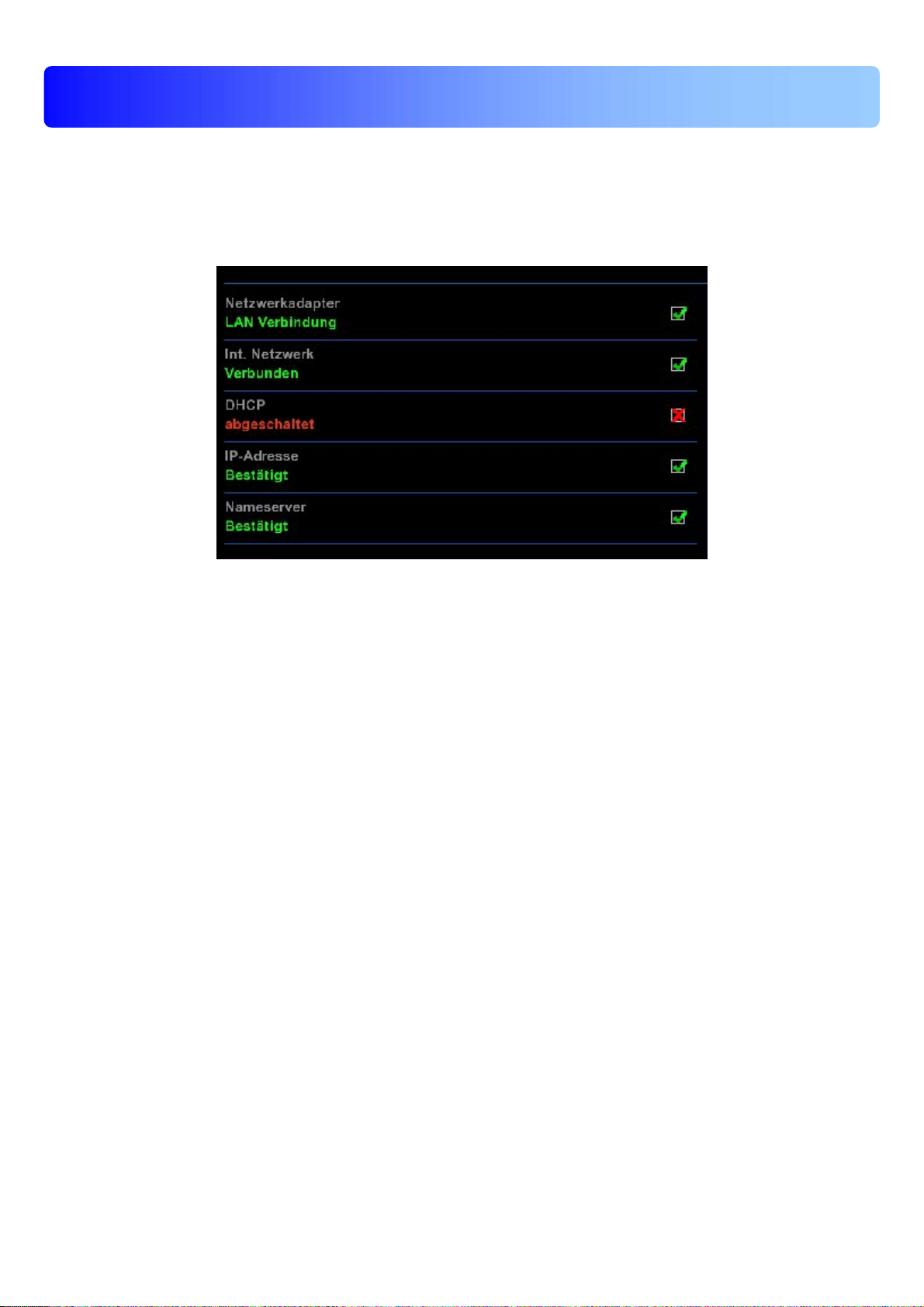

Folgende Optionen stehen zur Verfügung:
Netzwerkadapter aktivieren:
Hier können Sie bei einem kabelgebundenen Netzwerk den Adapter deaktivieren oder aktivieren.
Adresse automatisch beziehen (DHCP):
Legen Sie fest ob die Netzwerkadresse automatisch von einem DHCP Server bezogen werden soll.
IP-Adresse manuell vergeben.
Möchten Sie die IP-Adresse manuell vergeben so stellen Sie den DHCP Server auf nein. Geben Sie nun
die IP-Adresse (die zu Ihren Netzwerkpool passt) ein und die Netzmaske.
Danach ist es wichtig auch den Gateway auf JA zu setzen, vergeben Sie nun die Gateway Adresse ein.
Siehe Abbildung. Übernehmen Sie die Eingaben mit der OK Taste.
DNS-Einstellungen:
Als nächstes geben Sie die DNS Adresse ein und speichern mit der OK Taste. Siehe Abbildung.
Bedienung der GigaBlue Box
Netzwerkeinstellung
- 49 -
Page 50
Nach erfolgreicher Einstellung des Netzwerkes können Sie dies prüfen.
Der Test wird mit der GRÜNEN Taste gestartet.
GRÜN bedeutet erfolgreich ROT nicht erfolgreich. Da der DHCP deaktiviert ist und keine Freigaben für
das interne Netzwerk vorhanden sind werden diese hier ROT dargestellt. Zum beenden des drücken
Sie die ROTE Taste.
Netzwerk neu starten:
Mit dieser Option können Sie die Netzwerkkonfiguration Ihrer GigaBlue Bx neu starten.
Netzwerkassistent:
Der Netzwerkassistent hilft Ihnen bei den Einstellungen Ihres Netzwerkes.
Hier können Sie die grafische Benutzeroberfläche mit einem anderen Skin auswählen. Navigieren Sie
mit den Pfeiltasten ▲▼ zu dem gewünschten Skin und bestätigen Sie dies mit der OK Taste.
Die GigaBlue Box wird darauf hin neu gestartet und mit dem neuen Skin geladen.
Bedienung der GigaBlue Box
Netzwerkeinstellung
Skin ändern
- 50 -
Page 51
Bedienung der GigaBlue Box
Werkseinstellung
Werkseinstellungen:
Hier wird die GigaBlue Box auf Ihre Ursprünglichen Anfangs Werte zurückgesetzt. Dabei gehen alle die
von Ihnen vorgenommenen Einstellungen verloren.
Bestätigen Sie mit OK, die Gigablue Box führt danach einen Neustart durch
Hier stehen Ihnen verschiedene Optionen zur Verfügung:
Tuner-Konfiguration
Standard Kanallisten
Automatische Suche
Manuelle Suche
Sat-Finder
Rotor-Einstellungen
Kanalsuche
- 51 -
Page 52

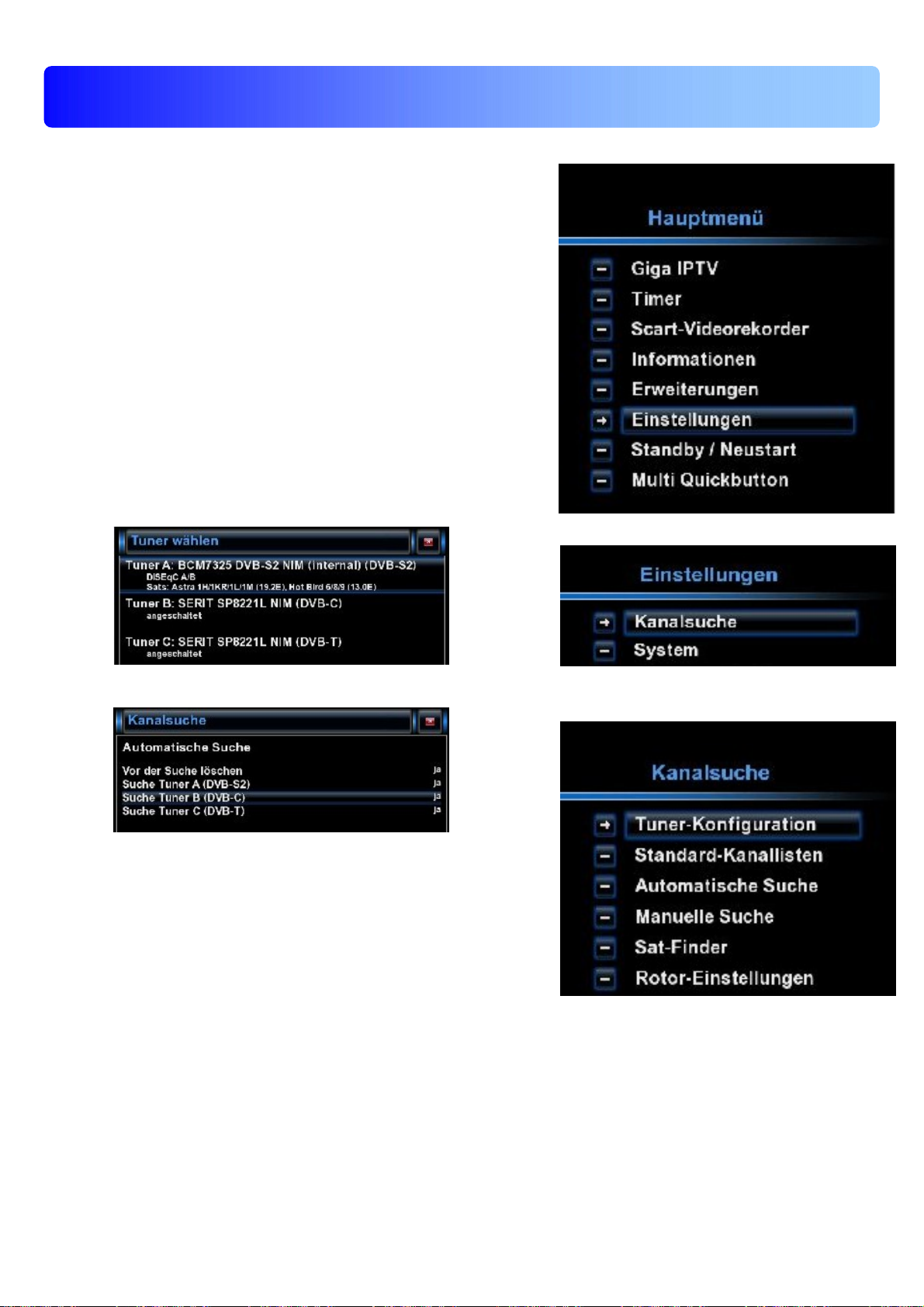

Bedienung der GigaBlue Box
Kanalsuche
Wählen Sie als erstes den Tuner aus Abb.1.
Es stehen folgende Optionen zur Verfügung:
Einfach Erweitert Nicht konfiguriert
Diseq A/B Diseq A/B/C/D Rotor Einzeln
Diese ereichen Sie mit den Pfeiltasten ◄►.
Hier wählen Sie die Konfiguration aus die zu Ihrer
Sat Anlage passt. Abb.1.
Wechseln Sie nun ins Hauptmenü und starten mit
der OK Taste den automatischen Sendersuchlauf.
Dies nimmt einige Zeit in Anspruch Abb.3.
Bei Beendigung des Suchlaufs verlassen Sie das
Menü mit der EXIT Taste, die gefundenen Sender
sind nun verfügbar.
Verfahren Sie mit den anderen Optionen auf der
gleichen Vorgehensweise.
Abb.1
Abb.2
Abb.3
Abb.4
- 52 -
Page 53
Bedienung der GigaBlue Box
Wählen Sie unter Tunerkonfiguration
Rotor aus Abb.1.
Tragen Sie hier die geographischen
Daten Ihres Wohnortes ein, diese
finden Sie unter
http://www.heavens-above.com
Die GigaBlue Box übernimmt den
Rest für Sie, wenn Sie einen
Satelliten auswählen oder den Kanal
wechseln.
Das von der Firma Stab entwickelte
Berechnungsmodul USALS, dreht
Ihre Sat Anlage mit einer Genauigkeit
von 0,1 Grad auf den jeweiligen
Satelliten vollautomatisch.
Navigieren Sie mit Pfeiltasten ◄►
auf erweitert. Nun Navigieren Sie mit
den Pfeiltasten ▲▼auf DiSEqC-
Modus und wählen 1.2.
Gehen Sie nun mit den Pfeiltasten
▲▼ zu dem Punkt USALS für
diesen Sat benutzen und stellen
diesen auf nein.
Wechseln Sie nun mit den Pfeiltasten
▲▼ auf gespeicherte Positionen
und geben der oben genannten
Position ein die im Rotor gespeichert
ist. Diese können Sie der
Rotoranleitung entnehmen.
.
Rotor mit USALS
Rotor ohne USALS
Abb.1
- 53 -
Page 54
Bedienung der GigaBlue Box

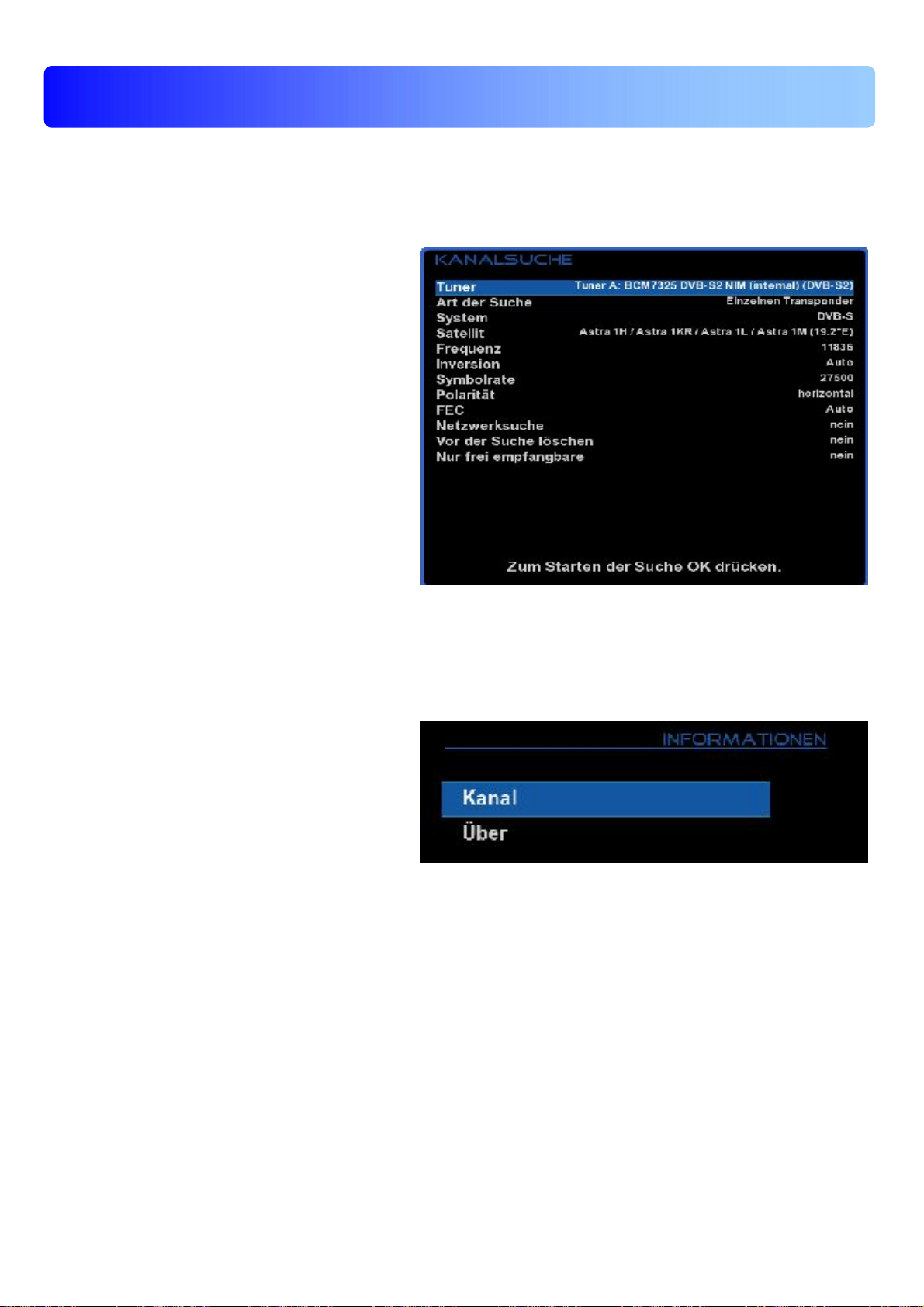

Gehen Sie mit den Pfeiltasten ▲▼
zu dem Menüpunkt Manuelle
Suche.
Hier machen Sie Angaben über
Frequenz, Symbolrate u.sw.
Mit OK starten Sie den Suchlauf.
Wechseln Sie im Hauptmenü auf
Information und drücken OK.
Manueller Suchlauf
Systeminformation
- 54 -
Page 55
Bedienung der GigaBlue Box
Sofort Aufnahme
Voraussetzung hier für ist das eine externe
HDD am USB Port angeschlossen ist und
eingerichtet ist siehe Seite 40.
Durch drücken der Record Taste wird eine
Sofort Aufnahme gestartet, es öffnet sich
das Menü wie in Abb.1 zu sehen. Ihnen
werden nun 5 Möglichkeiten zur Auswahl
angeboten, siehe Abb.1.
1) Es wird die aktuelle Sendung
aufgezeichnet.
2) Die Aufzeichnung wird so lange
durchgeführt, bis der Benutzer
abermals die Record Taste drück.
3) Geben Sie hier die
Aufzeichnungslänge ein.
4) Hier haben Sie die Möglichkeit die
Endzeit einzugeben.
5) Das Menü wird geschlossen und es
findet keine Aufzeichnung statt.
Bewegen Sie sich mit den Pfeiltasten ▼▲
zu der entsprechenden Auswahl und
bestätigen Sie mit OK.
Um die Aufzeichnung zu beenden drücken
Sie die Record Taste und wählen Punkt 1
aus Abb.2.
Sollten mehrere Aufzeichnungen gestartet
sein, die auf dem gleichen Transponder
liegen, wird Ihnen eine Auswahl
angeboten.
Sie können weitere Sendungen
Aufzeichnen die auf dem gleichen
Transponder liegen oder auch Anschauen
Abb.3, die nicht verfügbaren Kanäle sind
GRAU hinterlegt.
Abb.1
Abb.2
Abb.3
- 55 -
Page 56
Bedienung der GigaBlue Box
Sofort Aufnahme
Um festzustellen welcher Sender zur
Verfügung steht öffnen Sie die Kanalliste mit
den Pfeiltasten ▲▼ und drücken die
GRÜNE Taste, wählen Sie dann Aktuellen
Transponder aus. Hier wird Ihnen
angezeigt welcher Kanal aufgenommen
bzw. angeschaut werden kann Abb.1.
EPG Aufnahme
Öffnen Sie mit der Guide Taste das EPG
des laufenden Kanal.
Wählen Sie die Sendung aus die
aufgezeichnet werden soll und bestätigen
Sie mit der GRÜNEN Taste Timer setzen
Abb.1.
Stellen Sie hier die Vorgaben ein wie die
GigaBlue Box verfahren soll.
Drücken Sie nun die GRÜNE Taste um die
Einstellungen zu übernehmen Abb.3.
Abb.1
Abb.1
Abb.2
Abb.3
- 56 -
Page 57
Bedienung der GigaBlue Box

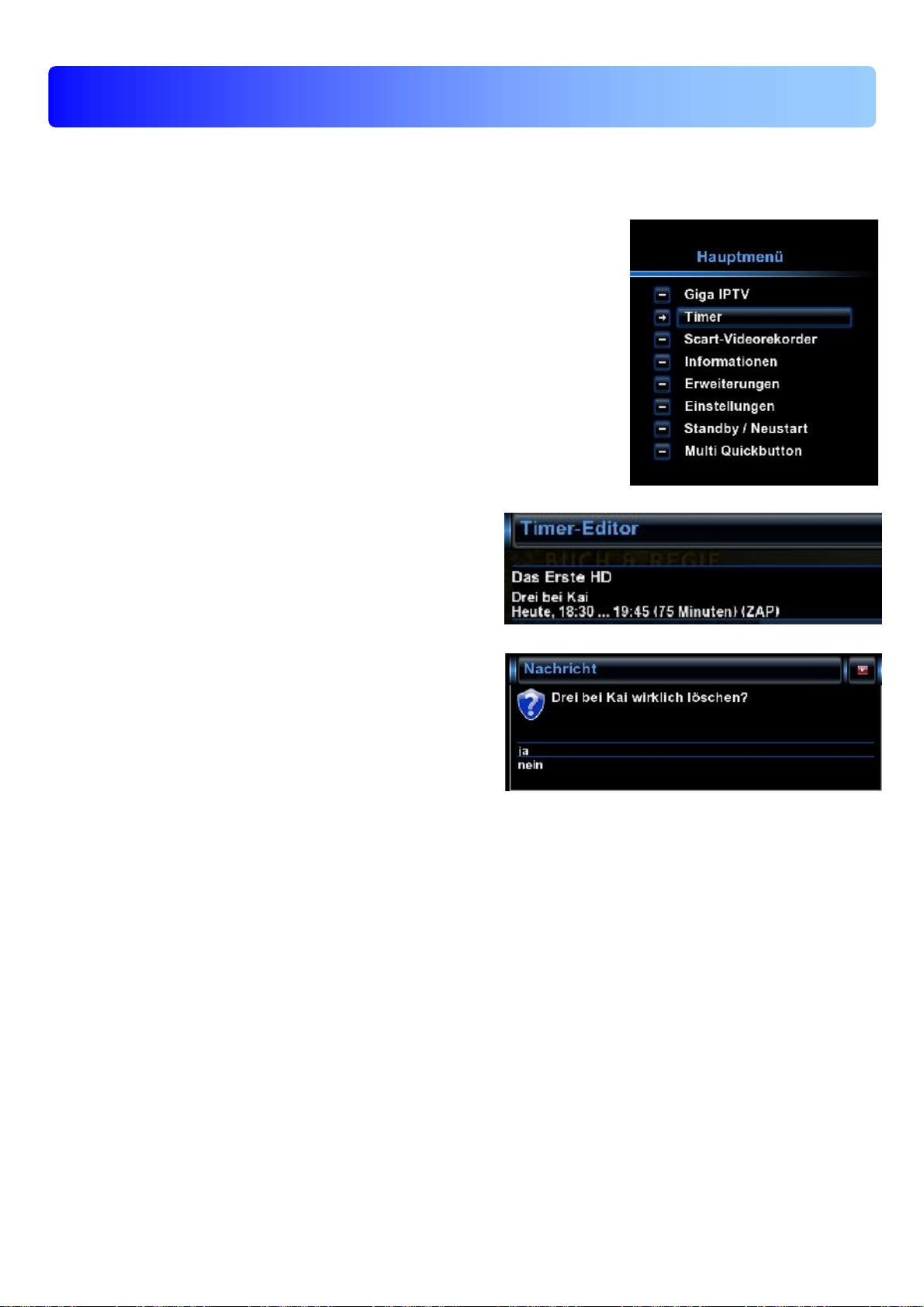

Timer löschen
Öffnen Sie das Hauptmenü navigieren Sie
mit den Pfeiltasten ▲▼ auf Timer und
bestätigen mit der OK Taste Abb.1.
Wählen Sie die Sendung die aus dem Timer
Abb.2 gelöscht werden soll und drücken die
ROTE Taste. Es erscheint eine Nachricht
ob Sie dies tun möchten, bestätigen Sie mit
der OK Taste und der Timer wird gelöscht
Abb.3.
Sollten mehrere erledigte Timer in der Liste
stehen haben Sie auch die Möglichkeit mit
der BLAUEN Taste aufzuräumen. Diese
Funktion ist nur verfügbar, wenn sich Timer
in der Liste befinden die schon erledigt sind.
Abb.2
Abb.3
Abb.1
- 57 -
Page 58

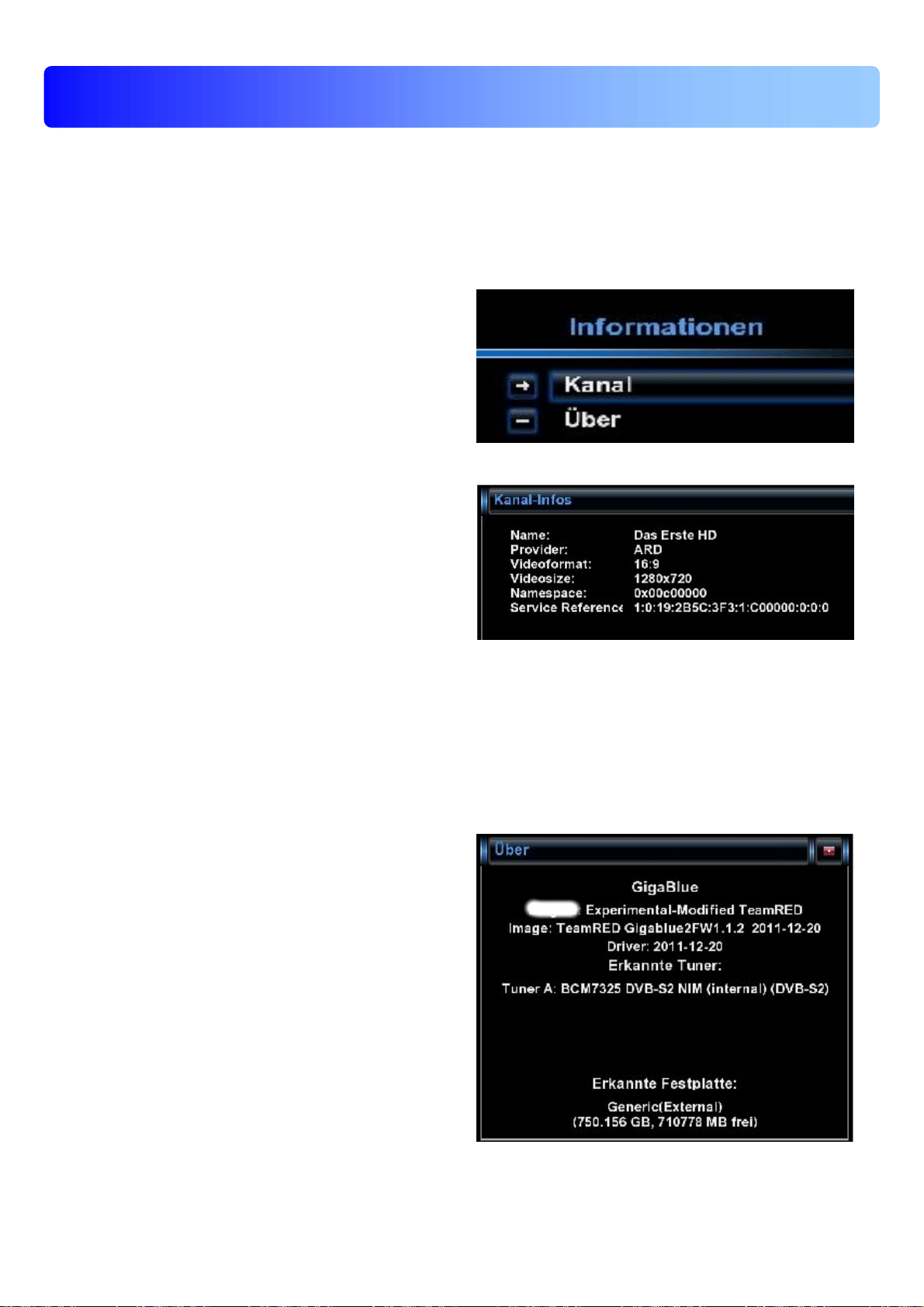

Wählen Sie Kanal aus. Dort werden
Ihnen Informationen des laufenden
Kanal angezeigt.
ROTE Taste Kanal Infos
GRÜNE Taste PIDs
GELBE Taste Transponder
BLAUE Taste Tuner-Status
Hier erhalten Sie Informationen über
die Firmware, HDD und Tuner
Bedienung der GigaBlue Box
Information
Kanal
Über
- 58 -
Page 59
Problem Mögliche Ursache Abhilfe
Das Display auf der
Frontseite leuchtet nicht
auf.
Kein Signal.
Kein Bild oder Ton.
Die Fernbedienung
funktioniert nicht.
Fehlersuche
Fehlerbeseitigung
Das Netzteil ist nicht eingesteckt.
GigaBlue Box empfängt kein
Signal.
Falsche Tunerkonfiguration. Gehen Sie ins Tuner Menü und
Satellitenschüssel falsch
ausgerichtet. LNB defekt.
Falscher Anschluss von dem
Audio/Videoausgang der GigaBlue
Box zum TV.
Der Ton ist ausgeschaltet.
TV Gerät ist ausgeschaltet.
Batterien sind leer. Tauschen Sie die Batterien aus.
Überprüfen Sie ob das Netzteil
und das Stromkabel
angeschlossen ist und mit der
Steckdose verbunden.
Überprüfen Sie das Antennenkabel
ob es richtig angeschlossen ist.
überprüfen Sie die Einstellungen.
Prüfen Sie die Signalstärke mit
einem Spektrum Analyser uns
stellen Sie Sat Antenne ein.
Gegebenfalls das LNB tauschen.
Verbinden Sie den
Audio/Videoausgang der Gigablue
Box mit Ihrem TV Gerät.
Drücken Sie die Ton aus Taste auf
der Fernbedienung.
Schalten Sie das TV Gerät ein.
- 59 -
Page 60
Technische Daten
Technische Daten
Generelle Information:
• Betriebsystem Linux
• MPEG-2 / MPEG-4 Part 10 / H.264
• DVB-S/S2 Tuner DVB-C/T nur SE optional
• Video PAL/NTSC 480p/576p/720p/1080i
• HDMI Ausgang 1.2 mit HDCP 1.1
• Digital Audio AC3 Ausgang SPDIF
• Composite mit Macrovision
• USB 2.0
• 10/100 Mbit Netzwerkadapter
• 1 x CI Slot
• 1 x Cardreader
• Favoriteliste und Kindersicherung
• Editier- und Sotierfunktion der Kanäle, Favoriten etc.
• USB PVR Ready
Ergänzende Infos:
Tuner DVB S/S2:
Eingangs Frequenzbereich 950 bis 2150 MHz
Demodulation DVB-S (QPSK); DVB-S2 ((8PSK,QPSK)
Symbolrate DVB-S: 2 bis 45 Mbit, SCPC/ MCPC
DVB-S2: 10 – 31 Mbit (8PSK) , 10 –30 Mbaud/s (QPSK)
Videodekodierung:
Videokompression MPEG-2 und MPEG-1 kompatibel, H.264
Bildformat 4:3 / 16:9
Letterbox nur für 4:3 TV-Geräte
Audiokodierung:
Audiokompression MPEG-1 & MPEG-2 Layer 1 / 2
Audio Mode Dual Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz
Ausgang Analog:
Ausgangspegel L/R 0,5 V an 600 Ohm
- 60 -
Page 61
Technische Daten
Technische Daten
Ergänzende Infos:
Ausgang Digital:
Ausgangspegel 0,5 V an 75 Ohm
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz
SPDIF Ausgang optisch
Ausgang Video:
Ausgangspegel FBAS 1 V +/- 0.3 dB an 75 Ohm
Video-Parameter:
Eingangspegel FBAS 1 V +/- 0.3 dB an 75 Ohm
Teletext Filterung entsprechend ETS 300 472 Standard
TV-Scart:
Ausgang: FBAS,RGB über OSD wählbar
Ethernet:
10/100 Mbit kompatible Netzwerk-Schnittstelle, Wlan über USB möglich
USB:
2 x USB 2.0 Anschluss, 1 x hinten, 1x vorne
LNB Stromversorgung des Tuner:
LNB Strom 500mA max. ; kurzschlussfest
LNB Spannung vertikal < 14V ohne Last, > 11,5V bei 400mA
LNB Spannung horizontal < 20V ohne Last, > 17,3V bei 400mA
LNB Abschaltung im Standby-Modus
Anzahl aktiver Satellitenpositionen:
DiSEqCTM 1.0/1.1/1.2 und USALS (Rotor-Steuerung)
Eingangsspannung:
Externes Netzteil:
Eingang: 110-240V AC / 50-60Hz / 0,6A
Ausgang: 12V = / 4A
Leistungsaufnahme:
< 15W an 12V
Allgemeines:
Umgebungstemperatur +15°C...+35°C
Luftfeuchtigkeit < 80%
Abmessungen (B x T x H): 195 mm x 140 mm x 40 mm
- 61 -
Page 62
Technische Daten
Technische Daten
Features der GigaBlue Box:
• Einfaches EPG (Eletronic Program Guide): alphabetisch oder nach Datum sortierbar
• Automatische Suche weiterer Ausstrahlungstermine einer Sendung und einfache Übernahme
dieser als Timer
• Multi EPG graphisch dargestellt
• Timeshift (bei Anschluss einer externen USB HDD)
• Aufnahmeliste sortieren nach Alphabet oder Datum und freie Wahl zwischen verschiedenen
Ansichten
• Timerprogrammierung über EPG oder manuell
• Timer individuell konfigurierbar z.B. einmaliger, wiederholender oder umschalten Timer
• DiSEqC 1.0/1.1/1.2 und USALS
• Betriebnahme durch den Startassistenten
• Standard Kanalliste für DVB-S
•
DVB-C / DVB-T Hybrid-Tuner Modul (optional) SE und UE
TV und Radioprogramme über Antenne und digitalen Kabelanschluss
•
DVB-C HDTV kompatibel
•
VHF-Kanäle: 2-12 (49...230 MHz), UHF-Kanäle: 21-69 (470...861 MHz)
•
Tuner Ein/Ausgang: IEC-Stecker
•
• Videotext
• Videotext Untertitel
• Radiotext
• Jugendschutz
• Sleep Timer
• Erweiterbar der Basisfunktionen über Plugins
• Über das Web-Interface werden Streams der TV/Radio Sender an jeden PC der über Netzwerk
- 62 -
Page 63
Um ein Update der Firmware bei der GigaBlue Box durchzuführen gehen Sie auf die Website
http://gigablue-support.com
wird. Dieses Forum ist immer aktuell oder besuchen Sie die Seite http://www.gigablue.de/wiki
koönnen Sie auch, wenn Sie sich anmelden, eigene Erfahrunswerte hinzu fügen.
Update GigaBlue Box
Firmware Installieren
, dort wird in einzelnen Schritten beschrieben wie ein Update durchgeführt
. Dort
- 63 -
Page 64
Kanalsuche GigaBlue Box SE DVB-C
Kanalsuche DVB-C
Gehen Sie in Menue Einstelluengen Abb.1
Wählen Sie Kanalsuche aus Abb2.
Wählen Sie nun Tuner-Konfiguration Abb.3 Abb.4
Abb.5
Nachdem Sie Ihren Tuner ( DVB-S DVB-C oder
DVB-T) starten Sie den Suchlauf mit der OK Taste
Verfahren Sie mit einem anderen Tuner auf der
gleichen Vorgehensweise.
Abb.4
Abb.5
Abb.2
Abb.3
Abb.1
- 64 -
Page 65
Wlan einrichten GigaBlue Box Solo/SE
WLAN einrichten
Gehen Sie in Menue Einstelluengen
Wählen Sie System und dann Netzwerk aus
Abb1.
Gehen Sie nun auf WlAN Verbindung und
bestätigen Sie mit OK Abb.2
Aktivieren Sie nun den WLAN Adapter, Abb.3 + 4,
mit den Pfeiltasten ◄► bestätigen Sie danach mit
OK. Nun wird das WLAN Netzwerk aktiviert. Dies
kann einige Sekunden dauern.
Abb.1
Abb.2
Abb.4
Abb.3
- 65 -
Page 66
Wlan einrichten GigaBlue Box Solo/SE
Suchen Sie nu ihr WLAN Netz, WLAN
Netzwerke suchen Abb1. Es werden nun die
verfügbaren WLAN Netze angezeigt. Abb. 2
Geben Sie danach Ihren Sicherheitsschlüssel
ein Abb.4.
Mit der TXT Taste gelangen Sie in das Virtuelle
Keyboard Abb.4
Nach Eingabe bestätigen Sie mit der OK Tasten
und starten die GigaBlue neu. Nun sollte das
WLAN Netzwerk zu Verfügung stehen.
WLAN einrichten
Abb.2
Abb.3
Abb.1
Abb.4
- 66 -
Page 67
- 67 -
Loading...
