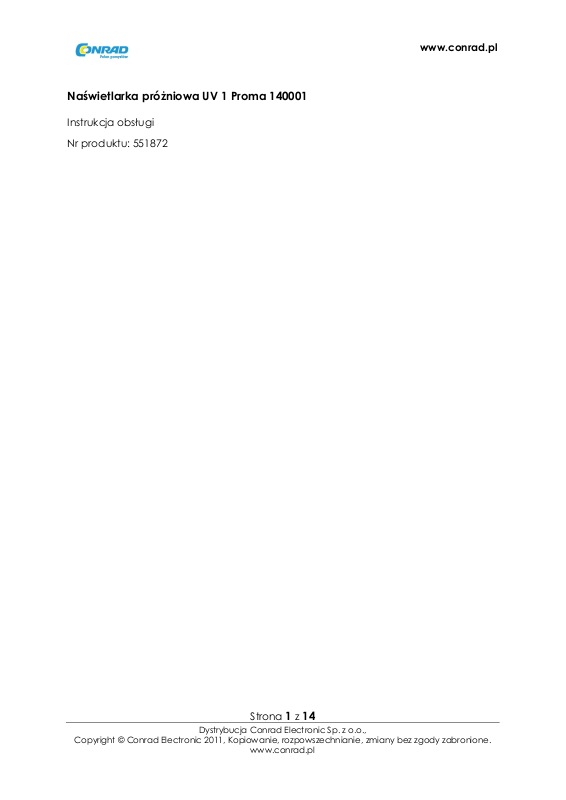

Naświetlarka próżniowa UV 1 Proma 140001

Instrukcja obsługi

Nr produktu: 551872

www.conrad.pl

Strona 1 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Strona 2 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Informacje na temat instrukcji obsługi

W niniejszej instrukcji obsługi znajdują się różne symbole wskazujące istotne informacje dla szybkiego i łatwego zastosowania.

Niebezpieczeństwo Uwaga Odniesienie Przykład Dodatkowa informacja

0 co. iselautomafion 1999

Wszelkie prawa zastrzeżone

Pomimo największych wysiłków błędy w druku i tekście nie mogą być wykluczone. Wszelkie sugestie i uwagi dotyczące niedociągnięć zostaną z uwagą przeanalizowane.

Maszyny i urządzenia firmy isel są zgodne z oznaczeniem CE i odpowiednio oznaczone. Przekazanie do użytkowania wszystkich innych komponentów nie jest dozwolone, dopóki wszystkie odpowiednie wymagania zgodne z wytycznymi bezpieczeństwa CE nie zostaną zrealizowane.

Firma iselautomation nie uzna gwarancji, jeśli użytkownik dokona jakichkolwiek modyfikacji.

Test compatybilności elektromagnetycznej dotyczy jedynie oryginalnej konfiguracji dostarczonej do użytkownika maszyny.

Producent:

Co. iselautomation KG In Leibolzgraben 16 D-361 32 Eiterfeld Fax: +49-6672-898-888 E-Mail: r-u-d-l@isel.com http:/lwww.isel.com

Strona 3 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Spis treści

Uwagi dotyczące bezpieczeństwa 5

1. Przeznaczenie 5

2. Umieszczenie 5

3. Użytkowanie 5

3.1 Elementy sterowania 5

3.2 Pierwsze użycie 6

3.3 Obsługa czasomierza 8

3.4 Wymiana fluorescencyjnej lampy 12

www.conrad.pl

4. Streszczenie: Naświetlanie dwustronnego płytki drukowanej 13

5. Dane techniczne 14

Strona 4 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Informacja dotycząca bezpieczeństwa

Lampy UV są powszechnie stosowane w przemyśle, bez specjalnych wymagań bezpieczeństwa. Mimo to, kładziemy nacisk na następujące środki ostrożności:

Należy włączać lampę UV tylko kiedy pokrywa jest zamknięta!

1. Przeznaczenie

Naświetlarka próżniowa nadaje się do naświetlania po jednostronnych i/lub dwustronnych płytek nadrukowanych – do mikrotechologii wykonywania. Inne zastosowania to produkcja szablonów, tampondruków, paneli przednich itd.

Przyrządy do naświetlania zostały zaprojektowane do stosowania w suchych pomieszczeniach, szkołach, pomieszczeniach mieszkalnych i biznesowych, laboratoriach oraz małych firmach.

2. Umieszczenie

Urządzenie powinno być umieszczone na poziomej, stabilnej podstawie (np. ławka, stół) z elementami sterowania skierowanymi w przód. Pomieszczenie powinno być przyciemnione.

Strona 5 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

3. Użytkowanie

3.1 Elementy sterowania

www.conrad.pl

1. Przełącznik sieciowy z wbudowanym włącznikiem dla pompy próżniowej .

2. Wyświetlacz ciśnienia

3. Zawór do wentylacji próżniowej

4. Wyświetlacz czasu

5. Przycisk Start/Stop Wybór trybu działania Konfiguracja czasu

6. Włącznik światła do dezaktywacji dolnej tuby (z obustronnej naświetlarki próżniowej)

3.2 Pierwsze użycie

1. Podłączy urządznie do sieci 230 V.

2. Otworzyć pokrywę i aktywować włącznik zasilania. Będzie słyszalne brzęczenie pompy próżniowej. W ciągu ok. 30 sekund, musi napłynąć powietrze o niskim ciśnieniu ok. 0,4 barów (folia poniżej śruby ciśnieniowej jest zasysana na taflę edycji).

Strona 6 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

- Nie blokować otworu w tafli wspierającej, jeśli pompa jest aktywna.

Mogłaby się roztrzaskać ze względu na niskie ciśnienie powietrza.

- Nie usuwać, ani nie niszczyć folii pod otwieraną zawiasowo taflą.

- Docisnąć taflę wspierającą do ramki z gumową gąbką, jeśli nie ma niskiego ciśnienia powietrza; jeśli to możliwe należy sprawdzić poziome ułożenie urządzenia (szczególnie ważne w przypadku urządzenia typu 3 oraz 4)

- Podczas naświetlania folii za pomocą dwustronnej naświetlarki próżniowej, zaleca się zakrycie taflę wspierającą, za pomocą nieprzezroczystego podkładu (np. kartonu), ponieważ nawet z wyłączoną skrzynką niskiego naświetlania, światło odbija się od dna.

Strona 7 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

3.3 Obsługa czasomierza

Za pomocą wbudowanego czasomierza można dostosować czas trwania oświetlania tuby UV. Konfiguracja czasu jest możliwa w sekundach, lub minutach.

Tryby działania

Czasomierz sekund: Jeśli użytkownik włączy urządzenie bez naciskania pokrętła, numer po lewej stronie wyświetlacza pokaże minuty, a pozostałe dwa numery pokażą sekundy. Można zatem wprowadzić do 9 minut i 59 sekund.

Możliwe wartości punktów wyświetlacza : 1, 2, 3

1. minuty {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

2. cyfry dziesiątek sekund {0, 1, 2, 3, 4, 5}

3. cyfry sekund {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

Wartość > 234 < odpowiada => 2 minuty 34 sekundy

> 759 < => 7 minut 59 sekund

Strona 8 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

> 045 < => 45 sekund

> 511 < => 5 minut 11 sekund

Czasomierz minut: Jeśli zostanie naciśnięte pokrętło podczas włączania urządzenia, numer po prawej stronie wyświetlacza pokaże cyfry dziesiątek sekund, a dwa pozostałe numery pokażą minuty. Można zatem wprowadzić do 99 minut i 50 sekund. Tylko w tym trybie działania punkt środkowy oraz lewy punkt wyświetlacza świecą się.

Możliwe wartości cyfr wyświetlacza: 1, 2, 3

1. Cyfry dziesiątek minut {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

2. Cyfry minut {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

3. Cyfry dziesiątek sekund {0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

Wartość wyświetlacza > 2.3.4 < odpowiada => 23 minuty 40 sekund

> 7.5.5 < => 75 minut 50 sekund

> 0.4.5 < => 4 minuty 50 sekund

> 5.1.1 < => 51 minut 10 sekund

> 0.1.3 < => 1 minuta 30 sekund

> 5.1.1 < => 51 minut 10 sekund

> 9.9.5 < => 99 minut 50 sekund

Strona 9 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Włączanie urządzenia

Po włączeniu urządzenia zaświecą się 3 wskaźniki diodowe; czasomierz jest gotowy do działania. Uruchomienie czasomierza nie jest możliwe, dopóki wyświetla się >000<. Należy zatem najpierw ustawić czas czasomierza.

Należy wziąć pod uwagę różne wartości miejsc wyświetlacza w dwóch

trybach operacyjnych czasomierza.

Dane wejściowe czasu

1. Przekręcić pokrętło w lewą, lub prawą stronę. Pierwsze miejsce wyświetlacza (od prawej) zaświeci się.

2. Stopniowo przekręcać pokrętło w prawą stronę. W miejscu świecącego się wyświetlacza wartość wzrośnie zgodnie z ruchem obrotu. Ponownie przekręcić w lewą stronę, jeśli ustawiona wartość jest zbyt duża. Można także przekręcać pokrętło w prawą stronę, dopóki nie wyświetli się ponownie żądana wartość.

3. Nacisnąć pokrętło, aby zatwierdzić ustawioną wartość ( w żadnym wypadku nie przekręcać jednocześnie pokrętła). Po tym zacznie migać następna cyfra wyświetlacza.

W ten sam sposób można wprowadzić pozostałe dwie wartości.

Wszystkie trzy cyfry wyświetlacza zaświecą się ponownie po tym, jak trzecia wartość zostanie wprowadzona; urządzenie będzie gotowe do działania.

Można od razu rozpocząć nowy cykl konfiguracji, jeśli ustawiony czas nie odpowiada żadanej wartości. W tym celu należy ponownie przekręcić pokrętło.

Strona 10 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Rozpoczęcie naświetlania

Włączać lampy UV tylko kiedy pokrywa jest zamknięta!

Nacisnąć obracane pokrętło. Czasomierz i tuby fluorescencyjne są włączone. Miganie wyświetlacza zmieni się w stałe świecenie i rozpocznie się ustawione odliczanie.

Można przerwać odliczanie w każdej chwili, naciskając pokrętło. Wyświetlacz znowu zacznie migać, a fluorescencyjne tuby wyłączą się. Pozostały czas pozostanie na wyświetlaczu. Odliczanie będzie kontynuowane, jeśli ponownie zostanie wciśnięte pokrętło.

Pod koniec odliczania fluorescencyjne tuby wyłączą się. Teraz wartość ustawiona przed startem czasomierza pojawi się ponownie na wyświetlaczu migając.

Strona 11 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

3.4 Wymiana fluorescencyjnej lampy

Aby wymienić fluorescencyjną lampę w górnej części, należy odkręcić dwie aluminiowe krawędzie i usunąć szklaną taflę. Przekręcić lampę o 90” w gnieździe i wyjąć ją.

Aby wymienić fluorescencyjną lampę w dolnej części, należy popchnąć na dół szklaną taflę, dopóki nie zejdzie do dołu, i pociągnąć ją w przód, dopóki tył tej szklanej płyty nie wydzie z ramy. Wtedy wyciągnąć szklaną taflę z tylnej strony.

Należy uważać, aby nie uszkodzić plastikowych tub prowadzących z pompy próżniowej!

Aby wymienić lampę (obrócić 90”) i przeinstalować w odwrotnej kolejności.

Strona 12 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

4. Streszczenie: Naświetlanie dwustronnej płytki nadrukowanej

- Tworzenie osłony planu

1. Przyczepić cienką, dwustronną taśmę samoprzylepną na pasek o szerokości ok.

10 mm z materiału bazowego (1,5 mm).

2. Umieścić folie narzędzia (strona lutowania i strona komponentu) identycznie,

jedną na na drugiej i podkleić materiał bazowy pomiędzy foliami narzędzia na jednym końcu.

- Naświetlanie

1. Usunąć folię ochronną powlekanej światłoczułej nadrukowanej płytki; umieścić

ją na osłonie planu.

2. Umieścić oba elementy na dolnej szklanej tafli (tafla wspierająca).

Zaaplikować ciśnienie, używając tafli ciśnieniowej (ruchoma szklana tafla).

3. Włączyć urządzenie i obserwować rozład się ciśnienia. Zamknąć pokrywę

urządzenie, jeśli ciśnienie przekroczy ok. 0,4 bara (folia urządzenia jest dociskane na nadrukowaną płytkę).

4. W zależności od folii urządzenia, ustawić czas naświetlania pomiędzy 2, a 5

minut.

5. Sprawdzić włącznik naświetlania dla naświetlania obustronnego i nacisnąć

przycisk Start. Pozostały czas naświetlania będzie widoczny na wyświetlaczu. Wyłączyć urządzenie po upływie czasu naświetlania (wskaźnik LED będzie migać), nacisnąć przycisk zaworu i poczekać, aż niskie ciśnienie powietrza wzrośnie do normalnego.

5. Otworzyć urządzenie i wyjąć naświetloną płytkę nadrukowaną.

Strona 13 z 14

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

5. Dane techniczne

Urządzenie zostało przetestowane zgodnie z wytycznymi EMC dla stosowania w obszarach mieszkalnych i biznesowych, laboratoriach i małych przedsiębiorstwach.
