3
Generelt om reklamationsret
På de følgende sider beskrives betingelserne og omfanget
af Giantco Danmark A/S’s reklamationsforpligtigelse.
Har du spørgsmål, bedes du rette henvendelse til den
forhandler, du har købt køretøjet hos eller på nedenstående adresse:
Oplysninger om køretøj
____________________________________________
Stelnummer
Giantco Danmark A/S
Stensgårdvej 1
5500 Middefart
Tlf. 63 41 69 99
www.giantco.dk
Giantco Danmark A/S står naturligvis altid til din tjeneste.
Giantco Danmark A/S gør særligt opmærksom på, at der
på de følgende sider er indeholdt visse betingelser og
begrænsninger i de reklamations-regler, der i øvrigt er
gældende vedrørende forbrugerkøb.
____________________________________________
Model
____________________________________________
Varenummer
____________________________________________
Registreringsnr.
____________________________________________
Indregistreringsdato
Page 4
4
REKLAMATIONSRET
Giantco Danmark A/S giver 2 års reklamationsret i henhold til gældende dansk lov. Såfremt du, som bruger/ejer, skulle blive opmærksom på materiale- og/eller fabrikationsfejl, skal du straks meddele
dette til den butik, hvor du har købt dit køretøj eller til Giantco
Danmark A/S. Videre brug af køretøjet skal straks ophøre, indtil
en evt. fejl og/eller mangel er fundet og udbedret/repareret. Følgeskader, som skyldes fortsat brug er ikke omfattet af reklamationsretten. Reklamation skal ske ved, at du tager kontakt til den butik, hvor
du har købt dit køretøj eller til Giantco Danmark A/S på telefon 63
41 69 99. Der vil så blive lavet en aftale med dig om, hvornår du kan
få efterset køretøjet. Udbedring af en fejl og/eller mangel ved
en berettiget reklamation, sker for Giantco Danmark A/S’s regning,
således at du som kunde bliver holdt skadesløs for både materialeforbrug og arbejdsløn. Udbedringer sker i henhold til de for enhver
tid gældende tekniske krav. Udskiftede dele forbliver Giantco
Danmark A/S’s ejendom. Reklamationsretten på køretøjet forlænges
ikke, selv om der indenfor 24 måneder efter salgsdato repareres/
udskiftes dele som reklamation. Giantco Danmark A/S afgør i alle
tilfælde om behov for afhjælpning af fejl og/eller mangler kan ske
straks, eller om køretøjet senere skal indleveres på værkstedet.
Giantco Danmark A/S er dog forpligtet til at opfylde krav eller tilbud
om afhjælpning indenfor rimelig tid. Viser det sig, at der ikke kan påvises nogen fejl og/eller mangel på køretøjet ud fra fejlbeskrivelsen,
vil du blive faktureret for den tid, der er gået til at søge fejlen verificeret, med 450,- kr. i timen inkl. moms (forbehold for prisstigninger i
timeløn). Skulle fejlen være opstået pga. betjeningsfejl, håndteringsfejl, modifikationer, ikke overholdte serviceintervaller, hærværk,
misbrug, erhvervsmæssig brug, udlejning eller lignende, er den ikke
omfattet af reklamationsretten. Giantco Danmark A/S opfordrer dig
til at undersøge køretøjet grundigt før reklamation, for at du, som
kunde, undgår unødige omkostninger ved en reklamation, som ikke
dækkes af Giantco Danmark A/S. Ved en reklamation skal du sørge
for at give en så grundig og fyldestgørende beskrivelse af evt. fejl
og/eller mangler som muligt. Ved enhver reklamation skal instruktionsbog/servicebog forevises.
BEGRÆNSNINGER I REKLAMATIONSRETTEN
Reklamationsretten dækker ikke fejl på scootere, som har været
udsat for trafikuheld, er blevet ombygget eller ændret. Giantco
Danmark A/S gør herunder særligt opmærksom på, at dersom der
udføres ændringer og/eller dele (de)monteres, som resulterer i en
forøgelse af maksimum hastigheden og/eller forøgelse af motorens
ydeevne, vil dette medføre at eventuelle reklamationer ikke vil være
omfattet af reklamationsretten på scooteren. Tilsvarende gør sig
gældende, dersom der monteres ikke-originale reservedele eller
monteres reservedele, der ikke er af tilsvarende godkendt fabrikat
og kvalitet som de originale reservedele.
Reklamationsretten dækker ikke almindelig slidtage og forringelse
forårsaget ved brug af køretøjet og dækker ikke for slid på pærer,
dæk, bremsebelægninger, kabler, batteri, sikringer, kontakter og alle
gummidele. Reklamationsretten omfatter ikke følgeskader forårsaget
af ukorrekt brug af scooteren eller manglende eller for sent udførelse
af modifikationer/reparationer/service foreskrevet fra fabrikant eller
importørs side, eller begrænset støj eller vibrationer, som ikke har
nogen indflydelse på sikker kørsel på køretøjet.
Bemærk!
Der gives 1 års garanti på batteriet fra salgsdato, eller det garanteres at batteriet
kan oplades 250 gange, hvad der måtte komme først. Batteriet er ikke omfattet
reklama tionsretten, da det kan have en levetid på under 2 år.
Vær opmærksom på at batteriets ydelse aftager gradvist og rækkevidden på
køretøjet reduceres derfor også gradvist efter antallet af opladninger.
Page 5
5
REKLAMATIONSRETTEN GÆLDER UNDER FORUDSÆTNING AF
at scooteren bruges normalt og vedligeholdes i overensstemmelse
med den udleverede service- og instruktionsbog,
at eventuelle plomberinger ikke er brudt, scooteren ikke har været
udsat for overlast,
at der kun bruges originale Giantco reservedele, eller reservedele af
til-svarende godkendt fabrikat og kvalitet,
at de i service- og instruktionsbogen foreskrevne kontrol-, service-
og reparationsarbejder er gennemført rettidigt og fagmæssigt
korrekt af et af Giantco Danmark godkendt *værksted,
at reparationer/ændringer anbefalet af Giantco Danmark A/S er
foretaget,
at scooteren ikke anvendes til udlejning,
at scooteren ikke bruges til konkurrence- eller racerkørsel,
at scooteren ikke har været udsat for trafikuheld, og
at der ikke foretages konstruktive ændringer på scooteren, som
resulterer i en forøgelse af maximum hastigheden og/eller
forøgelse af motorens ydeevne.
*Liste over godkendte værksteder fås på www.giantco.dk eller tlf. 63 41 69 99.
Underskrifter
Reklamationsretten for nærværende scooter bekræftes hermed:
Dato, forhandlerstempel og underskrift
Undertegnede køber har læst og accepteret reklamationsbetingelserne,
og herunder begrænsningerne, der er anført i denne bog.
Dato og købers underskrift
Page 6
6
Kære kunde
Vigtige informationer
Tak fordi du valgte et af vores køretøjer. Denne vejleding
indeholder vigtig information om dit køretøj og dets
funktioner. Før du tager dit køretøj i brug, anbefaler vi,
at du læser denne vejledning grundigt igennem.
Denne vejledning er at betragte som en del af køretøjet
og skal derfor altid følge dette. Visse illustrationer og
beskrivelser i denne vejledning kan afvige fra den model,
du har. Vi forbeholder os retten til at ændre tekniske
specifikationer uden forudgående varsel.
Der tages forbehold for trykfejl.
Hvis du har spørgsmål til dit køretøj, bedes du rette
henvendelse til den forhandler, du har købt køretøjet
hos eller til nedenstående adresse:
Giantco Danmark A/S
Stensgårdvej 1
5500 Middelfart
Vi ønsker dig god fornøjelse med dit nye køretøj.
Læs vejledningen grundigt igennem.
Vær især opmærksom på følgende symboler:
BEMÆRK
Symbolet indikerer, at der er tale om speciel information
om køretøjets funktioner og vedligeholdelse. Det er vigtigt
at følge disse instruktioner, da ukorrekt håndtering kan
bevirke at eventuelle fremtidige reklamationer vil kunne
blive afvist.
ADVARSEL
Symbolet indikerer, at det er vigtigt at følge de angivne
instruktioner. Det kan være informationer, der vedrører
din og andres sikkerhed samt køretøjets vedligeholdelse.
Følg altid de angivne instruktioner, da ukorrekt håndtering
kan bevirke at eventuelle fremtidige reklamationer vil
kunne blive afvist.
• Bruger
Dette køretøj er beregnet til én person.
Der må ikke sidde nogen bagpå.
• Bagage
Overskrid aldrig køretøjets max. vægt angivet i skemaet
under tekniske data.
• Kør kun på vejen
Køretøjet må kun anvendes på offentlige veje.
Page 7
7
Indhold
1 Almen information 8
1.1 Vigtigt nummer
på køretøjet
2 Sikker kørsel 8
3 Før du kører 10
3.1 Styrtøj

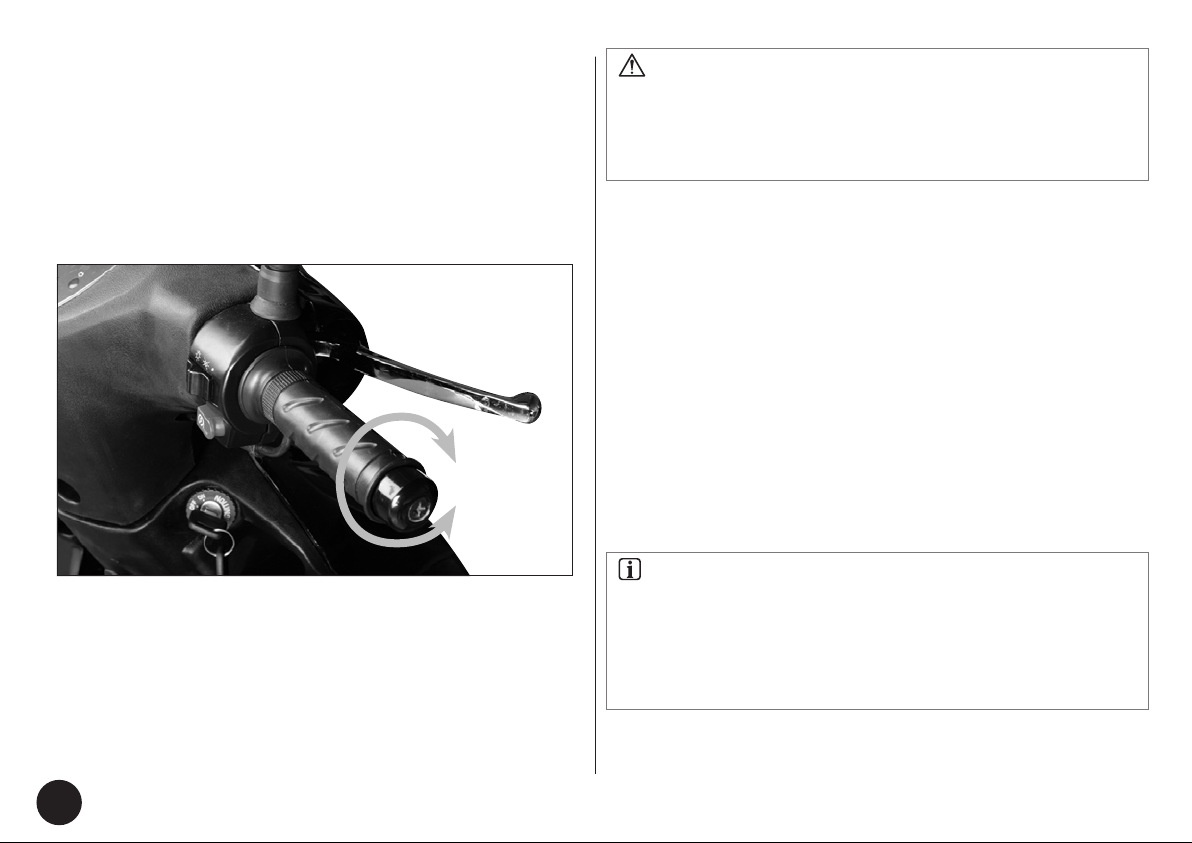

3.2 Gashåndtag
3.3 Bremser
3.4 Støddæmper
3.5 Dæk
3.6 Batteri/Strøm
3.7 Horn
3.8 Lys
3.9 Side- og central-
støtteben
4.9 Kontakt for op-/
nedblænding
4.10 Horn
4.11 Opladning af batteri
4.12 Tilslutning af oplader 13
4.13 Blinklyskontakt 14

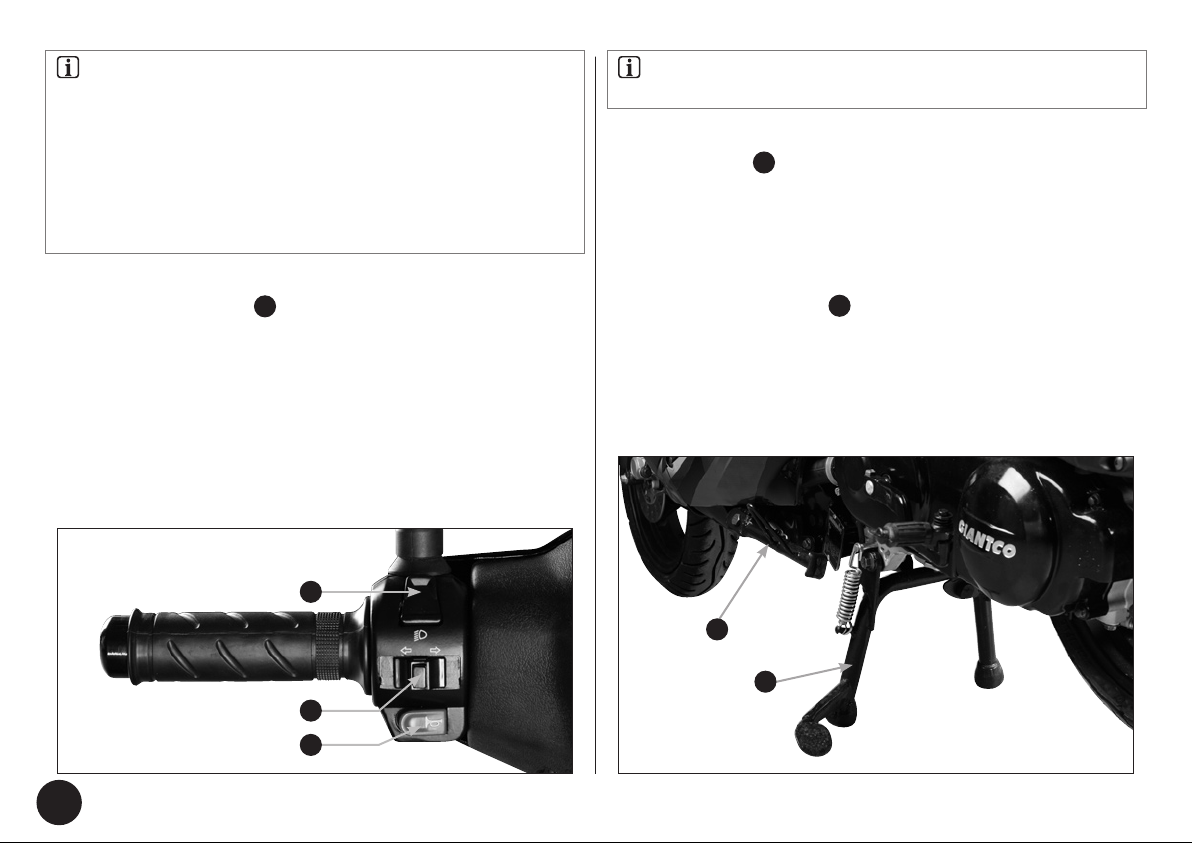

4.14 Bremser
4.15 Centralstøtteben
4.16 Sidestøtteben 15
4.17 Opbevaringsrum
4.18 Opbevaringsrum
under sæde
4.19 Typeplade
5 Kørsel 16
5.1 Fartregulering
5.2 Bremse
5.3 Kørsel i vådt føre
5.4 Stoppe og parkere
7 Rengøring 20
8 Opbevaring 21
9 Serviceskema 22
10 Specifikationer 24

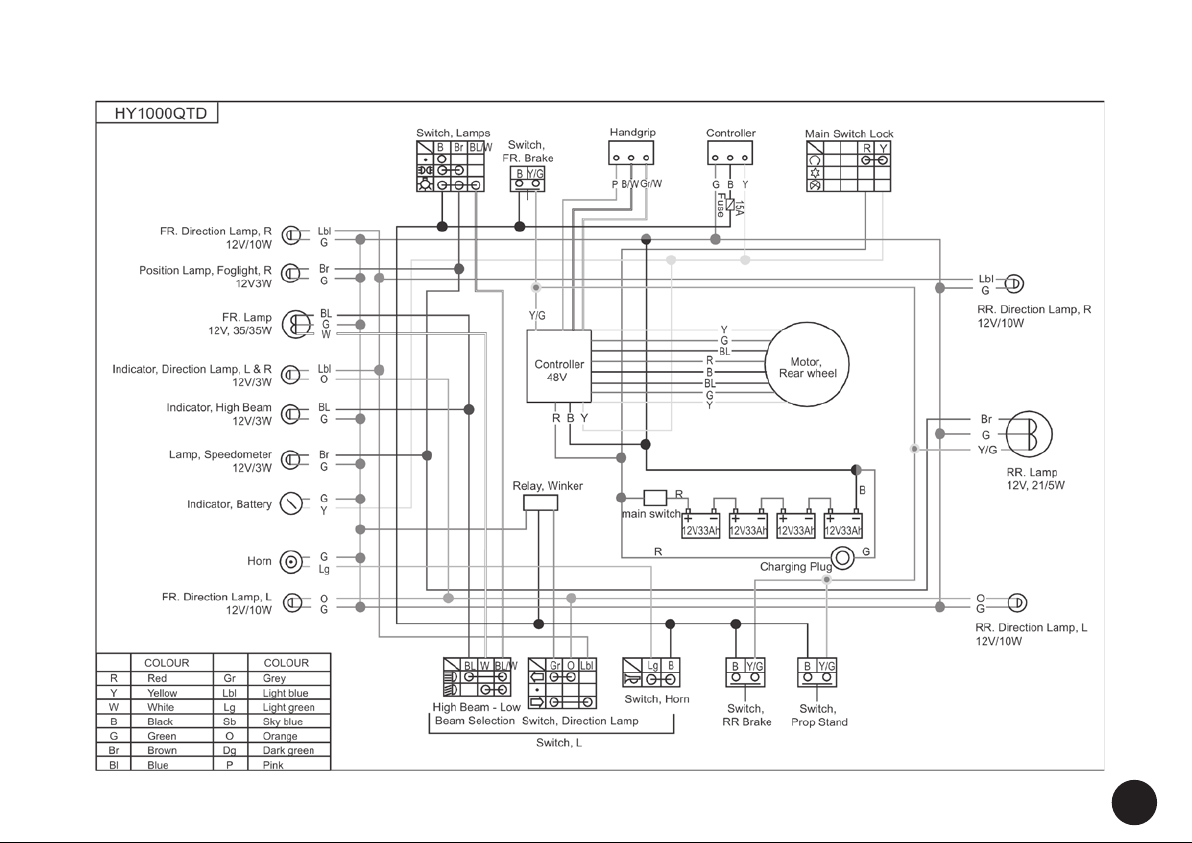

11 Ledningsdiagram 25
12 Serviceeftersyn 27
4 Betjening 11
4.1 Speedometer
4.2 Kilometertæller
4.3 Batteriindikator
4.4 Kontrollampe for blinklys
4.5 Kontrollampe for fjernlys

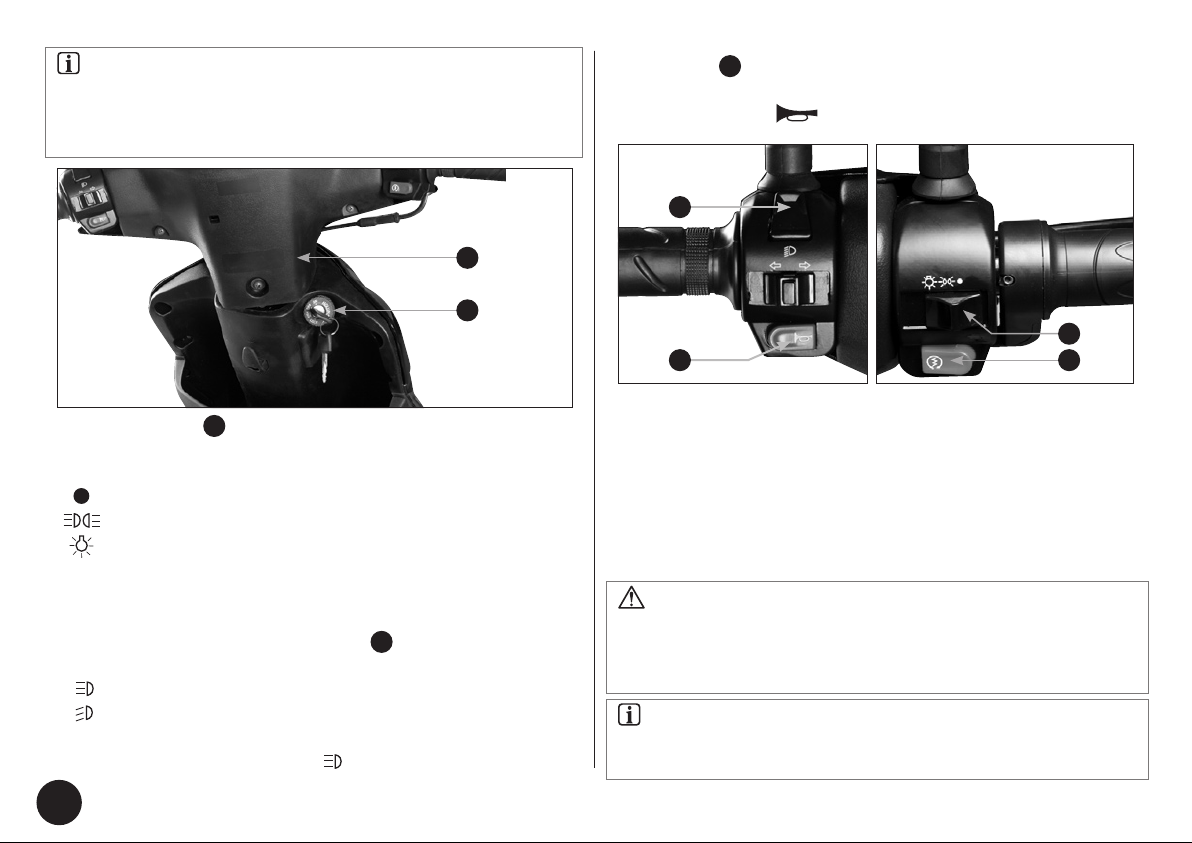

4.6 Tændingslås
4.7 Styrlås
4.8 Lyskontakt 12
6 Vedligeholdelse
og periodisk eftersyn 17
6.1 Bremseklodser
6.2 Bremsevæske

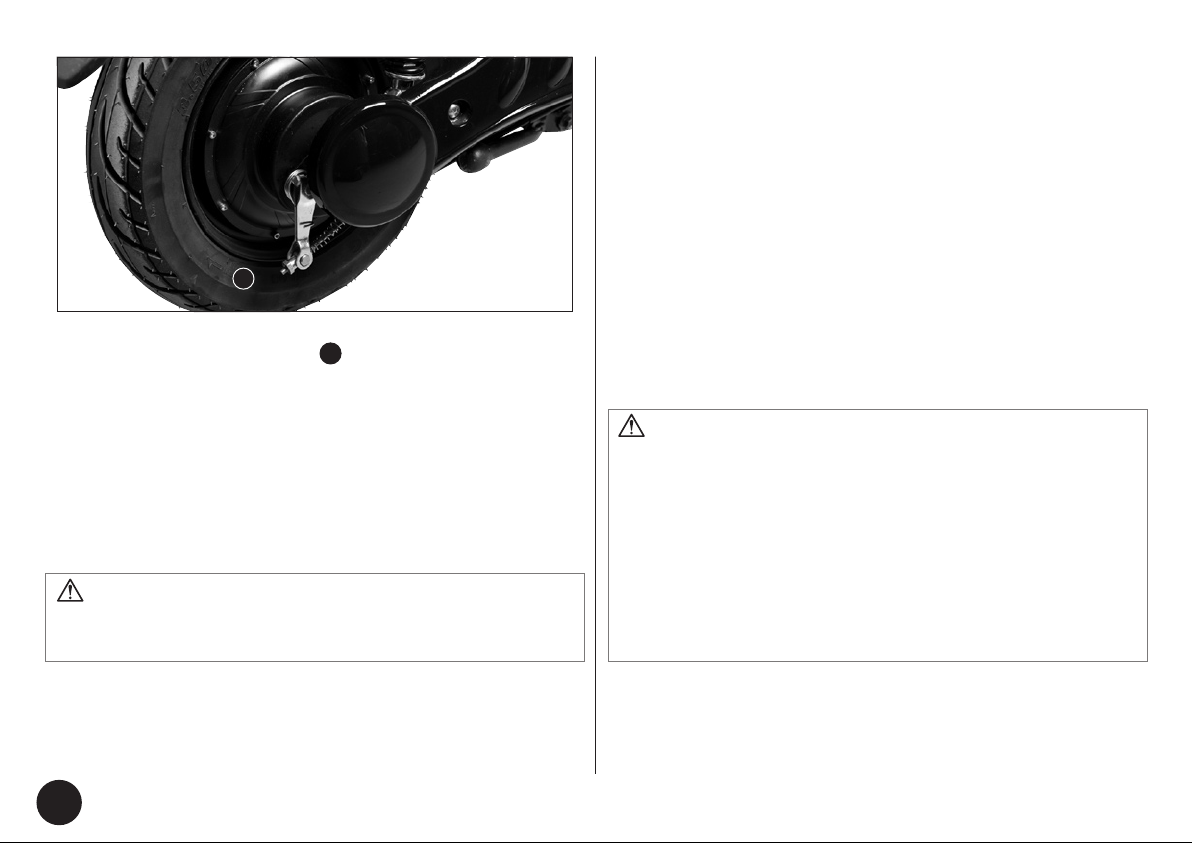

6.3 Justering af bagbremse 18
6.4 Dæktryk
6.5 Batteri 19
6.6 Opladning af batteri
6.7 Værktøj
Page 8
8
1. Almen information
1.1 Vigtige numre på køretøjet
Køretøjets stelnummer bruges til registrering og ved
køb af reservedele og eventuel reparation.

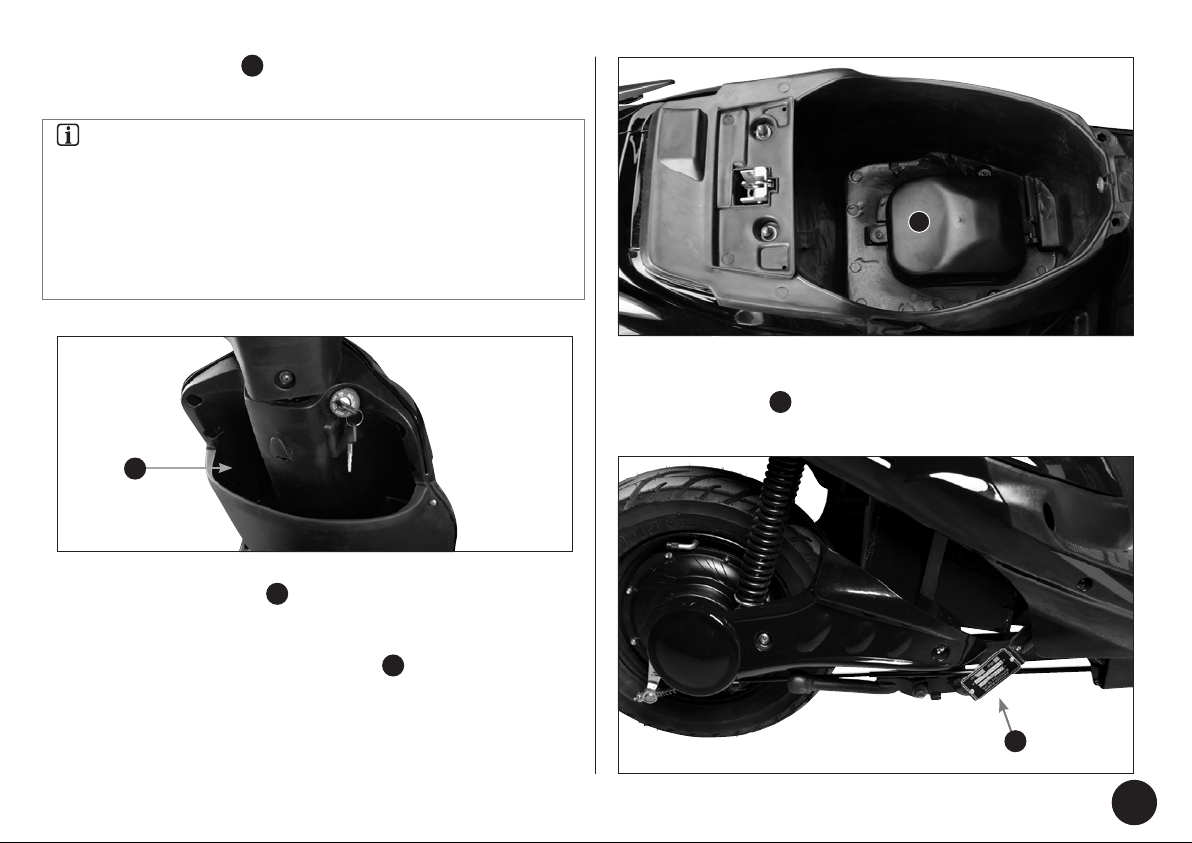

Stelnummeret sidder
centralt ved knæene på
stellet under et dæksel.
2. Sikker kørsel
Dette afsnit indeholder vigtige informationer om sikkerhed,
som du bør læse omhyggeligt, inden du kører.
- Hvis dette er dit første køretøj af denne slags, anbefaler
vi, at du kører på et mindre befærdet sted, første gang
du skal køre. På denne måde bliver du fortrolig med
køretøjets funktioner.
- Kørsel med én hånd på styret er farligt og frarådes.
Hold altid begge hænder på styret og fødderne
placeret på trinbrættet.
- Reducer farten, når du skal svinge og overhold fart-
grænserne.
- Når du kører i vådt føre eller på en ujævn overflade,
bør du tilpasse farten til forholdene.
- Når du bliver overhalet af busser og lastbiler, kan det
hive let i køretøjet, og du bør sænke farten en smule
og være mere opmærksom.
- Hjelm er lovpligtigt, og du bør altid have handsker og
beskyttelsesbriller på. Hovedskader kan være livsfarlige.
Beskyttelse af øjnene er meget vigtigt. Undgå løst tøj,
der kan sidde fast i hjulene.
- Hvis der hænger noget på styret, vil det have effekt på
køretøjets stabilitet og håndtering. Derfor bør du ikke
hænge noget på styret.
- Bagage skal spændes godt fast på køretøjet.
- Enhver uautoriseret ændring af køretøjet er farlig.
Sørg for at stikket til opladeren er taget ud inden du kører!
-
- Sørg for at kontrollere at der er strøm nok på scooterens
batteri til den tur du har planlagt.
ADVARSEL
Inden der påbegyndes arbejde på det elektriske system, skal
hovedafbryderen under sædet stå i ”OFF” position!
Når tændingslåsen er i position ”ON” kører scooteren så snart der gives
gas. Der er ikke motorlyd på scooteren, selvom den er klar til at køre.
BEMÆRK
Der er indbygget en sikerhedsanordning som forhindrer scooteren i
at køre når sidestøttebenet er nede. Denne sikkerhedsanordning kan
kendes på at stoplyset i baglygten lyser, når sidestøttebenet er nede
og tændingslåsen står i position ”ON”.
Slå sidestøtte-benet op for at scooteren kan køre.
ADVARSEL
Page 9
9
• Bremsevæske-
beholder
• Instrumentpanel
• Forbremse
• Bagbremse
• Forlys
• Blinklys
• Gashåndtag
• Blinklys
• Tændingslås
• Bag- og
stoplys

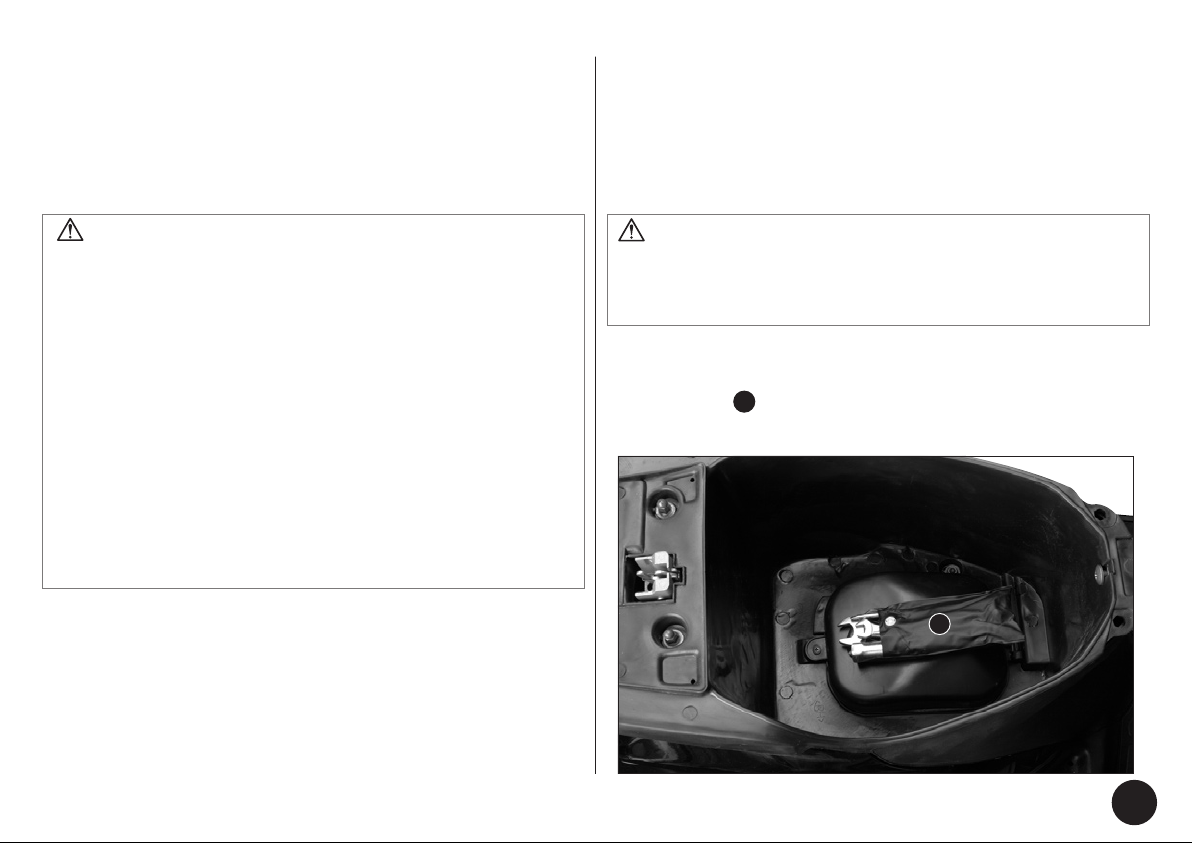

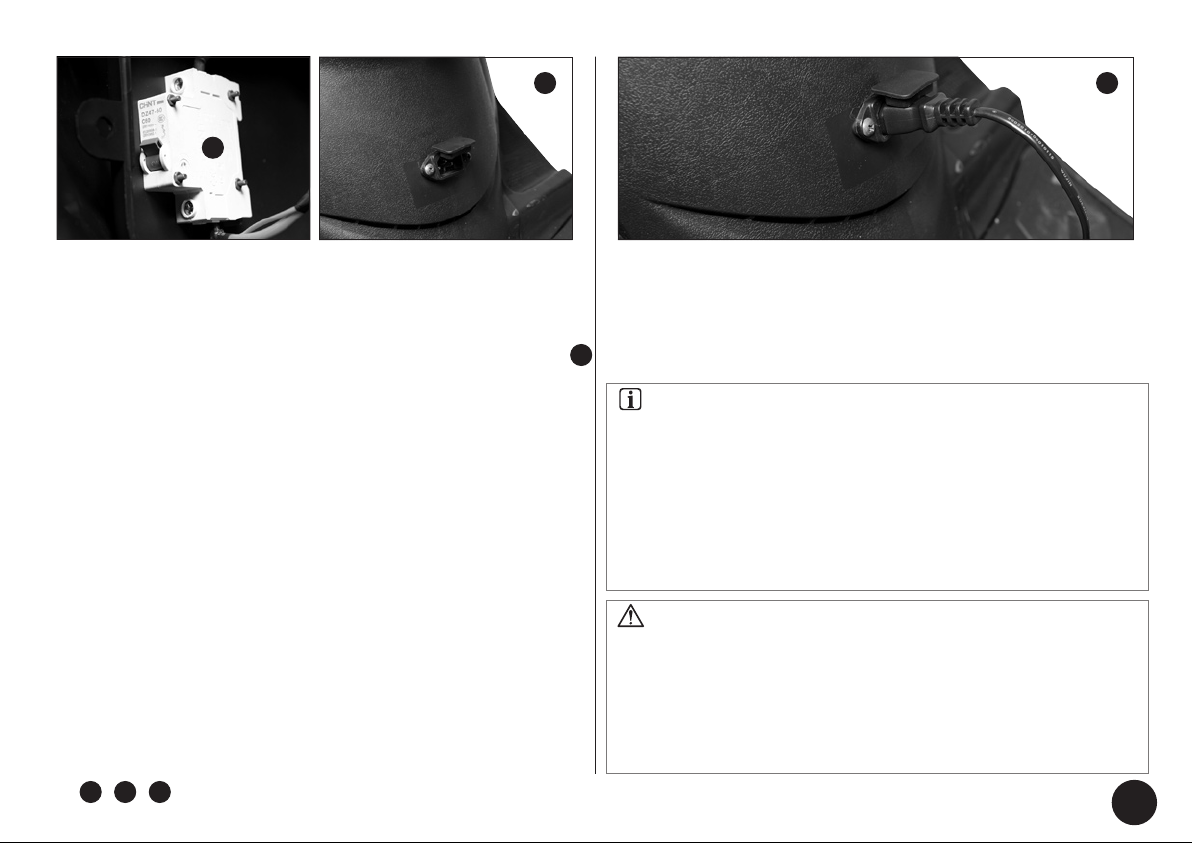

• Opladningsstik • Hovedafbryder
under lille dæksel
i sæderummet
Page 10
10
3. Før du kører
For at forebygge uheld bør du tjekke køretøjet, før du
kører. Hvis du opdager defekter eller unormale ting, du
ikke selv kan løse, skal du henvende dig til din forhandler.
3.1 Styrtøj
- Tjek om styret uden besvær kan drejes fra side til side.
- Tjek at der ikke er modstand, når styret drejes.
- Tjek for slør og spillerum.
3.6 Batteri/strøm
- Tjek at der er strøm nok på scooterens batteri til den
planlagte tur. (Oplad batteri om nødvendigt. se afsnit 4.11
omkring opladning)
3.7 Horn
Tjek at hornet lyder normalt.
3.8 Lys
Tjek at alle lys og lamper fungerer normalt.
3.2 Gashåndtag
- Tjek at gashåndtaget selv drejer på plads, når du slipper
det fra fuld gas.
3.3 Bremser
- Tjek at der er frigang i begge bremsegreb.
- Tjek at bremsegrebene ikke kan trækkes helt ind til
styret, uden at der er bremseeffekt.
- Tjek at der er belægning på bremseklodserne.
3.4 Støddæmper
- Tjek at støddæmperne fungerer korrekt.
3.5 Dæk
- Tjek at dæktrykket er korrekt.
- Tjek at dækkene ikke er slidte og defekte.
3.9 Side- og centralstøtteben
Tjek at de fungerer normalt.
ADVARSEL
Tjek af køretøjets funktioner inden kørsel er vigtigt,
da defekter kan føre til personskader og beskadigelser
på køretøjet.
Page 11
11
4. Betjening
4.4 Kontrollampe for blinklys
4
Når blinklyset er aktiveret, vil kontrollampen blinke.
3 1 2 54
4.1 Speedometer
1
Speedometeret viser køretøjets hastighed i km/t.
4.2 Kilometertæller
2
Kilometertælleren viser den totale distance, køretøjet har
tilbagelagt i kilometer.
4.3 Batteriindikator
3
Batteriindikator. Viser hvor meget strøm der er tilbage på
scooterens batteri. Når viseren kommer ned i det røde
felt, skal batteriet oplades.
Se afsnit 4.11 omkring opladning.
4.5 Kontrollampe for fjernlys
5
I Danmark er det lovpligtigt at køre med forlyset tændt
– også om dagen. For at anvende fjernlyset, når det er
mørkt, skal kontakten stå på ”HI”.
4.6 Tændingslås
6
OFF Strømmen er afbrudt, og motoren er ikke
aktiveret. Nøglen kan fjernes fra tændingslåsen.
ON Strømmen er slået til, og motoren er aktiveret.
Nøglen kan ikke fjernes fra tændingslåsen.
ADVARSEL
Når tændingslåsen er i position ”ON” kører scooteren så
snart der gives gas. Der er ikke motorlyd på scooteren,
selvom den er klar til at køre.
4.7 Styrlås
7
For at undgå tyveri bør du låse styret, når du forlader
køretøjet.
Lås: Drej styret helt mod venstre, tryk ned
og drej nøglen mod uret og fjern nøglen.
Lås op: Sæt nøglen i og drej med uret.
Page 12
BEMÆRK
12
- Når du har låst styret, kan du forsigtigt dreje
styret for at sikre dig, at styret er låst korrekt.
- Forsøg aldrig at flytte køretøjet, når styret er låst.
7
6
4.8 Lyskontakt
8
Tændingslås skal stå på ”on” for at denne funktion virker
For-, positions-, bag- og instrumentlys er slukket.
Bag-,positions- og instrumentlys er tændt.
For-, bag, positions- og instrumentlys er tændt i
denne position.
! Denne knap har ingen funktion.
4.9 Kontakt for op-/nedblænding
9
Indikerer fjernlys (langt lys).
Indikerer nærlys (kort lys).
Når kontakten drejes over på lyser fjernlysindikatoren.
4.10 Horn
10
Tændingsnøglen skal stå på ”ON”.
Tryk på knappen for at aktivere hornet.
9
8
10
!
4.11 Opladning af batteri
1. Batteriet skal oplades med den medleverede oplader
og må under INGEN omstændigheder oplades med
andre typer opladere.
2. Anvendes den medleverede oplader, er det ikke muligt
at “overlade” batteriet, da opladeren automatisk slår
fra når batteriet er fuldt opladet.
ADVARSEL
Sørg for at opladeren ikke er tilsluttet, hvis
du skal til at køre af sted på scooteren!
Du risikerer at ødelægge lader, stikkontakt m.v.
BEMÆRK
Brug KUN den medleverede oplader, da
reklamations retten på batteriet ellers bortfalder!
Page 13
13
B
A
C
4.12 Tilslutning af oplader
1. Åbn sæderummet
2. Sørg for at hovedafbryderen, under dækslet I bunden af
sæderummet, star på “ON”. Tilslut opladerens ene stik
til scooterens lade stik vist på illustrationen her på siden.
3. Før du starter en opladning, skal du sætte afbryderen
på laderen til “OFF”. Det er vigtigt at dette overholdes,
for din sikkerhed, og for at kontakt/lader m.m. ikke
overbelastes.
4. Forbind dernæst laderens udgangsstik til scooteren.
5. Forbind indgangsstikket til laderen til en stikkontakt
og tænd denne. Herefter tændes den venstre indikatorlampe på laderen.
6. Herefter sættes kontakten på laderen til “ON”.
Når dette er gjort, vil den højre indikatorlampe på
laderen begynde at lyse. Dette er en indikation på
at ladeprocessen er i gang.
7. Under opladning af batteriet må du ikke slå afbryderen
på opladeren til og fra, før ladeprocessen er færdig.
8. Når batterierne på scooteren er fuldt opladet, slukkes
den højre indikatorlampe på laderen. Laderen er intelligent, så ladestrømmen til scooterens batterier afbrydes
B C 12
når de når en forudbestemt spænding. Derved spares
unødig strøm og laderens kredsløb overbelastes ikke.
9. Når en opladning er fuldført, skal 220V forbindelsen
afbrydes først og dernæst skal stikket i selve scooteren
A
tages fra.
BEMÆRK
- Under brug, skal laderen stå et velventileret sted for at undgå
at denne overophedes.
- Laderen er IKKE vandtæt. Brug den derfor ikke på steder som
er/kan være udsat for regn
- Når batterierne på scooteren oplades kan de danne knaldgasser.
Pas på med gnistdannelser fra andre kilder, eksempelvis frysere etc.
- Laderens stik er udformet så det er umuligt at tilslutte den forkert.
- Sørg for at bruge batteriets kapacitet så meget som muligt, inden
det lades op igen. Dette forlænger levetiden.
ADVARSEL
Der er placeret en hovedafbryder under låget nederst i sæderummet.
Denne er designet til at beskytte køretøjets elektriske system, hvis
der sker en kortslutning. Vær opmærksom på at det ikke er muligt at
oplade batteriet, når kontakten er i position ”OFF”. Oplad altid batteriet
fuldt (batteriopladeren må først frakobles når den grønne kontrollampe
på opladeren lyser). Frakobles opladeren før batteriet er fuldt opladet,
reduceres batteriets levetid markant.
Page 14
14
BEMÆRK
Der gives 1 års garanti på batteriet fra salgsdato, eller
det garanteres at batteriet kan oplades 250 gange,
hvad der måtte komme først. Batteriet er ikke omfattet
reklamationsretten, da det kan have en levetid på under
2 år. Vær opmærksom på at batteriets ydelse aftager
gradvist og rækkevidden på køretøjet reduceres derfor
også gradvist efter antallet af opladninger.
Når tændingsnøglen står på ”OFF”,
virker blinklysene ikke.
4.14 Bremser
14
Træk i for- eller bagbremsegrebet for at aktivere brem-
serne. Bremselyset er aktiveret, når et eller begge greb er
trukket.
4.13 Blinklyskontakt
13
Brug blinklyset, når du drejer, skifter vognbane m.m.
Når blinklyset er aktiveret, blinker indikatorlampen.
Aktiver kontakten til henholdsvis venstre eller højre.
Tryk knappen i midten af kontakten ind for at slå
blinklyset fra.
- Venstre. Bruges ved venstresving.
- Højre. Bruges ved højresving.
12
13
10
4.15 Centralstøtteben
15
Stå på venstre side af køretøjet. Hold fast i styret med
venstre hånd. Med højre hånd tages fat i håndtaget ved
sædet. Træd støttebenet ned og træk køretøjet tilbage
med højre hånd.
14
15
Page 15
15
4.16 Sidestøtteben
16
Sænk sidestøttebenet med højre fod.
BEMÆRK
Der er indbygget en sikkerhedsanordning som forhindrer
scooteren i at køre når sidestøttebenet er nede. Denne
sikkerhedsanordning kan kendes på at stoplyset i baglygten lyser, når sidestøttebenet er nede og tændingslåsen står i position ”ON”. Slå sidestøttebenet op for at
scooteren kan køre.
18
17
4.17 Opbevaringsrum
17
Foran førerens ben er der et lille opbevaringsrum.
4.18 Opbevaringsrum under sæde
18
Der er et større opbevaringsrum under sædet. Sædet
åbnes ved at sætte nøglen i låsen ved venstre sideskjold,
dreje nøglen med uret og presse sædet lidt ned, for
derefter at lukke det op.
4.19 Typeplade
19
Typepladen sidder forneden på højre side af stellet.
19
Page 16
16
5. Kørsel
5.1 Fartregulering
Brug gashåndtaget til at regulere farten med.
Farten bør øges eller sænkes langsomt.
ADVARSEL
- Aktiver altid begge bremser samtidigt, da det ellers
kan få køretøjet til at skride ud. Brems altid ned,
inden du svinger. Bremser og svinger du samtidigt,
er der fare for udskridning.
Drej gashåndtaget med uret for at sænke farten.
Drej gashåndtaget mod uret for at øge farten.
Sænk fart
Forøg fart
5.2 Bremse
Drej gashåndtaget tilbage i dets hvileposition og aktiver
for- og bagbremsen samtidigt. Aktiver bremserne forsigtigt og derefter hårdere, når du skal bremse helt ned.
5.3 Kørsel i vådt føre
Vær ekstra forsigtig, når du kører i vådt føre og dårligt
vejr. Når vejen er våd, bør du reducere farten og aktivere
bremserne tidligere end normalt. Vær opmærksom på, at
bremselængden forøges på våde veje. Vær opmærksom
på, at forhjulet nemt skrider ud på våde og glatte veje.
5.4 Stoppe og parkere
1. Drej håndtaget tilbage til hvileposition.
2. Aktiver for- og bagbremsen samtidigt.
Drej tændingsnøglen til ”OFF”.
3. Side- eller centralstøttebenet slåes ud ved parkering.
4. For at forhindre tyveri bør køretøjet låses og nøglen
fjernes.
BEMÆRK
- Parker køretøjet på sikker, jævn grund for at undgå,
at det vælter.
- Hvis du kun har mulighed for at parkere på en let
stigning, skal køretøjets front placeres op mod
bakken for at reducere risikoen, for at det vælter.
Page 17
17
6. Vedligeholdelse og periodisk eftersyn
Regelmæssig og rigtig vedligeholdelse af dit køretøj er
vigtig, da det vil forlænge dit køretøjs levetid og spare
dig for økonomiske irritationer.
Vores værksteder tilbyder professionelle eftersyn af dit
køretøj. Derfor bør du altid lade dit køretøj servicere hos
os. Dit køretøj skal til kontrol:
1. gang efter 1.000 km kørsel eller senest
3 mdr. efter købssdato,
2. gang ved 3.000 km kørsel eller senest
6 mdr. efter købsdato
og derefter for hver 3.000 km eller senest
6 mdr. efter forrige serviceeftersyn.
I alle tilfælde er det først kommende interval, der gælder.

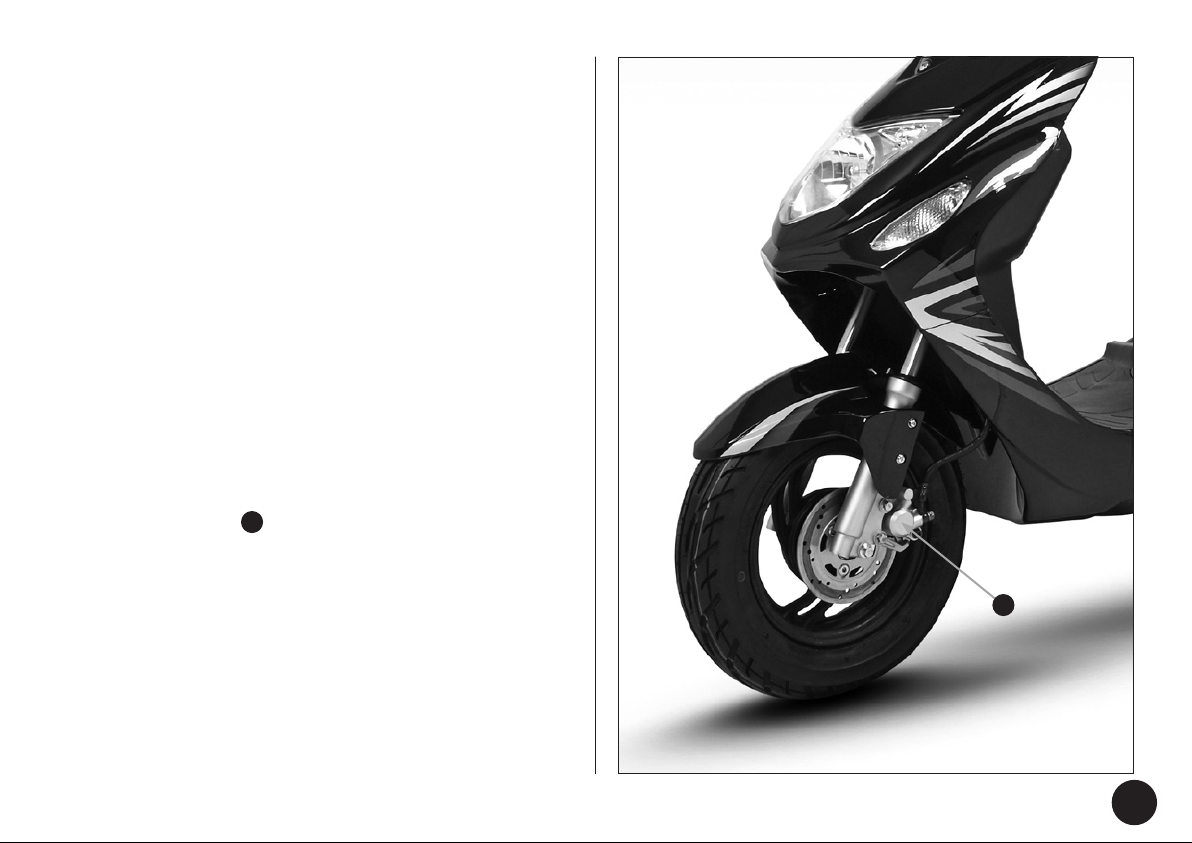

6.1 Bremseklodser
1
Tjek bremseklodserne for slid. Hvis de er nedslidte,
bør du lade din forhandler udskifte dem hurtigst muligt.
(Se afsnit 4.11 omkring opladning af batteri).
6.2 Bremsevæske
Bremsevæskestanden skal holdes over minimums-
markeringen. Hvis standen er under minimumsmarkeringen, skal bremseklodserne undersøges for slid og
bremsesystemet kontrolleres for utætheder.
1
Page 18
18
6.4 Dæktryk
Det er vigtigt for sikkerheden, at dæktrykket er korrekt.
Dæktrykket bør tjekkes hver gang, du skal ud at køre.
Når du kører, vil dækkenes temperatur og dermed også
dæk-trykket ændre sig på grund af farten og vægten
på køretøjet. Derfor bør du altid tjekke dæktrykket, når
dækkene er afkølede.
2
6.3 Justering af bagbremse
2
Tjek at afstanden mellem bremsehåndtagets hvileposition,
og den position det er i, når scooteren begynder at sagtne
farten, ikke er mere end 15-20 mm. Hvis ikke, skal bremsen justeres. Drej justeringsskruen for enden af bremsekablet, indtil bremsehåndtaget har en frigang på 15-20 mm.
Drej hjulet og tjek at bremsen ikke skraber på. Tjek også at
bremsehåndtaget fungerer korrekt.
ADVARSEL
- Tjek altid at justeringsskruen er fastspændt korrekt.
Kør langsomt og tjek at bremserne fungerer korrekt.
Normalt dæktryk (Afkølede dæk)
1 person Forhjul Baghjul
1,75 kg/cm
2
2,00 kg/cm
2
175 Kpa 200 Kpa
25 psi 29 psi
ADVARSEL
- Forkert dæktryk kan forårsage unødigt slid.
Er der for lidt luft i dækkene, kan de miste vejgrebet.
Dette er farligt for din sikkerhed, da du kan miste
herredømmet over køretøjet.
- For meget vægt på køretøjet kan ødelægge dækkene
og kan være årsag til dårlig styring af køretøjet.
- Se efter om der er fremmedlegemer i dækket.
- Hvis dækket har lidt skade eller er slidt ned, skal
det skiftes med det samme.
Page 19
19
6.5 Batteri
Bruges køretøjet ikke i en længere periode, kan batteriet
selvaflade. For at bevare strøm på batteriet, bør det oplades mindst én gang hver måned. Se afsnit 8 omkring
opbevaring.
Specifikationer:
Batteri 48V 33Ah
Opladning Standard opladning 6 A
Tid Standard opladning 6-8 timer
ADVARSEL
- Åbn under ingen omstændigheder selve batteriet.
- Batteriet kan ved f.eks. opladning udskille
eksplosionsfarlige dampe. Vær derfor ekstra
opmærksom på at der er rigelig ventilation.
- Batteriet indeholder svovlsyre. Man kan blive
forbrændt, hvis syren kommer i kontakt med
huden eller øjnene.
- Skyl med vand med det samme, hvis du får
syre på huden.
- Skyl med vand med det samme i 15 min., hvis
du får syre i øjnene. Kontakt herefter en læge.
- Drik store mængder vand eller mælk, hvis du
får syre i munden. Kontakt herefter en læge.
- Batterier skal opbevares utilgængeligt for børn.
6.6 Opladning af batteri
1. Batteriet skal oplades med den medleverede oplader
og må under INGEN omstændigheder oplades med
andre typer opladere.
2. Anvendes den medleverede oplader, er det ikke muligt
at “overlade” batteriet, da opladeren automatisk slår
fra når batteriet er fuldt opladet.
ADVARSEL
- For at undgå kortslutning og dermed brandfare
skal hovedafbryderen altid stå i position ”OFF”
inden du arbejder på det elektriske system.
6.7 Værktøj
3
Værktøjet ligger under sædet.
3
Page 20
20
7. Rengøring
Rengør jævnligt dit køretøj for at beskytte overflade finishen og undersøg det jævnligt for slid, olie- og
bremsevæskeudslip.
BEMÆRK
En højtryksrenser kan beskadige visse dele af køretøjet.
Undgå at sprøjte vand på/i følgende dele:
- Tændingslåsen
- Speedometeret
- Kontakterne
- Forlygten
BEMÆRK
- Rens lys og andre plastikdele med en klud eller
en svamp med et let rensemiddel og vand.
- Indersiden af lygterne kan virke tåget efter vask
af køretøjet på grund af fugt og kondensvand.
- Drej tændingsnøglen til ”ON” og tænd lyset på
fjernlys, så forsvinder det igen.
- Undgå stærke rensemidler, da det kan forårsage
skader på plastikdelene.
1. Efter rengøring skylles efter med rigeligt vand.
2. Tør køretøjet
3. Tjek at bremserne fungerer normalt.
Page 21
21
8. Opbevaring
Opbevaring i kortere perioder (mindre end 14 dage)
Stil altid dit køretøj på et køligt, tørt sted.
Beskyt det eventuelt mod støv ved hjælp af et dække.
BEMÆRK
Stil altid dit køretøj i et velventileret rum. Ellers kan vand
og fugt forårsage rust. Undgå derfor også fugtige kældre.
Langtidsopbevaring (14 dage+)
Hvis køretøjet ikke skal bruges i flere måneder,
bør du gøre følgende:
1. Følg instruktionerne for rengøring af køretøjet.
2. Smør alle kabler og bevægelige dele ved håndtag,
samt central- og siddestøttebenet.
3. Tjek dæktrykket og placer køretøjet på centralstøtte-
benet. Læg en klods under scooteren, så begge hjul
ikke rører jorden. Alternativt bør du flytte hjulene hver
måned for at undgå, at dækkene bliver misformede.
4. Sørg for at batteriet er fuldt opladet inden scooteren
sættes til opbevaring. Sæt hovedafbryderen til ”OFF”.
Oplad batteriet mindst én gang om måneden.
Se afsnit 4.11 omkring opladning af batteri
BEMÆRK
Reparer køretøjet hvis nødvendigt, inden
du stiller køretøjet væk i en længere periode.
Page 22
22
9. Serviceskema
1.000 km eller senest 3 mdr. fra købsdato
3.000 km eller senest 6 mdr. fra købsdato
6.000 km eller senest 12 mdr. fra købsdato
9.000 km eller senest 18 mdr. fra købsdato
12.000 km eller senest 24 mdr. fra købsdato
15.000 km eller senest 30 mdr. fra købsdato
18.000 km eller senest 36 mdr. fra købsdato
21.000 km eller senest 42 mdr. fra købsdato
24.000 km eller senest 48 mdr. fra købsdato
T/J T/J T/J T/J T/J T/J T/J T/J T/J
Punkt Foretag nedenstående
Bremser Tjek tilstand
Juster frigang (bagbremse)
Udskift bremseklodser/
-bakker hvis nødvendigt
Hjul Tjek for beskadigelse/ T T T T T T T T T
skævhed
Skift hvis nødvendigt
Dæk Tjek for beskadigelse/slid T T T T T T T T T
Skift hvis nødvendigt
Page 23
23
Hjullejer Tjek for slør og beskadigelse T T T T T T T T T
Skift hvis nødvendigt
Kronrørslejer Tjek for slør og beskadigelse T T T T T T T T T
Juster eller udskift hvis
nødvendigt
Støddæmper Tjek funktion og tjek for T T T T T T T T T
utætheder
Skift hvis nødvendigt
Skruer, møtrikker Tjek fastspænding T T T T T T T T T
og bolte Efterspænd hvis nødvendigt
end 48 måneder, skal du følge de instruktioner, der er angivet i skemaet
Kabler Juster og smør grundigt T T T T T T T T T
Batteri Tjek tilstand T T T T T T T T T
Centralstøtteben Tjek funktion og reparer T T T T T T T T T
hvis nødvendigt
Sidestøtteben Tjek funktion og reparer T T T T T T T T T
hvis nødvendigt
BEMÆRK:
for vedligeholdelse efter 3.000 km eller efter 6 måneder.
- Hvis du har kørt mere end 24.000 km eller har haft køretøjet i mere
Page 24
24
10. Specifikationer
Beskrivelse Data Beskrivelse Data
1 Dimension LxBxH 1670×670×1100mm Motor kapacitet 1000W
2 Netto vægt 105kg Motor omdrejningstal 510 o/min
3 Max. belastning 150kg Moment 16N.m
4 Hastighed 30 / 45 km/h Kredsløbsbeskyttelse 30±0.5A
5 Rækkevidde* Op til 70 km* Batteri Type Forseglet silicia batteri
6 Aksel afstand 1220mm Motor arbejdsspænding 48V
7 Opladningstid* 6-8 timer Lavspændings beskyttelse 42±0.5V
8 Batteriets kapacitet 48V33Ah Dæk størrelse 3.50-10
9 Motor type 10” DC Kulfri Bremser Foran, skive,
Bag, tromle
* Kan variere en del, afhængig af brug!
BEMÆRK
Der gives 1 års garanti på batteriet fra salgsdato, eller det garanteres at
batteriet kan oplades 250 gange, hvad der måtte komme først. Batteriet er
ikke omfattet af reklamationsretten, da det kan have en levetid på under 2 år.
Vær opmærksom på at battteriets ydelse aftager gradvist i efter antallet
af opladninger. Vær opmærksom på at brug af elektrisk udstyr som lys
m.v., samt høj vægtbelastning, forkorter køretøjets rækkevidde.
Page 25
25
11. Ledningsdiagram
Page 26
26
Serviceeftersyn
Vigtigt
Alle serviceeftersyn udføres i henhold til serviceplanen i denne bog.
Det er ejerens ansvar, at alle serviceeftersyn overholdes rettidigt
og at de udføres af en autoriseret Giantco forhandler.
Hvis serviceintervallerne ikke overholdes, med en margen på +10 procent, så er de ikke rettidigt overholdt.
Vigtigt! Ved manglende overholdelse af serviceintervallerne bortfalder reklamationsretten.
Alle eftersyn udføres for ejers regning.
Page 27
27
Service inden 1.000 km eller senest 3 mdr. fra købsdato Service inden 3.000 km eller senest 6 mdr. fra købsdato
Stempel Stempel
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Page 28
28
Service inden 6.000 km eller senest 12 mdr. fra købsdato Service inden 9.000 km eller senest 18 mdr. fra købsdato
Stempel Stempel
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Page 29
29
Service inden 12.000 km
eller senest 24 mdr. fra købsdato
Stempel Stempel
Service inden 15.000 km
eller senest 30 mdr. fra købsdato
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Page 30
30
Service inden 18.000 km
eller senest 36 mdr. fra købsdato
Stempel Stempel
Service inden 21.000 km
eller senest 42 mdr. fra købsdato
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Page 31
31
Service inden 24.000 km
eller senest 48 mdr. fra købsdato
Stempel
Udført, dato ....... : _________________________________
Modeltype .........: _________________________________
Stelnr. ................: _________________________________
Motornr. .............: _________________________________
Kilometertæller ..: _________________________________
Bemærkninger ...: _________________________________
__________________________________________________
Forhandlers underskrift
Page 32
32
Service ved mere end 24.000 km eller mere end 48 måneder efter købsdato
Vi anbefaler at scooteren sendes til service for hver 3.000 km eller for hver 6. måned herefter.
Dato Km Forhandler Underskrift
Page 33
33
Service ved mere end 24.000 km eller mere end 48 måneder efter købsdato
Vi anbefaler at scooteren sendes til service for hver 3.000 km eller for hver 6. måned herefter.
Dato Km Forhandler Underskrift
Page 34
34
Page 35
Page 36
Giantco Danmark Stensgårdvej 1 5500 Middelfart Tlf. 63 41 69 99 www.giantco.dk
Loading...
