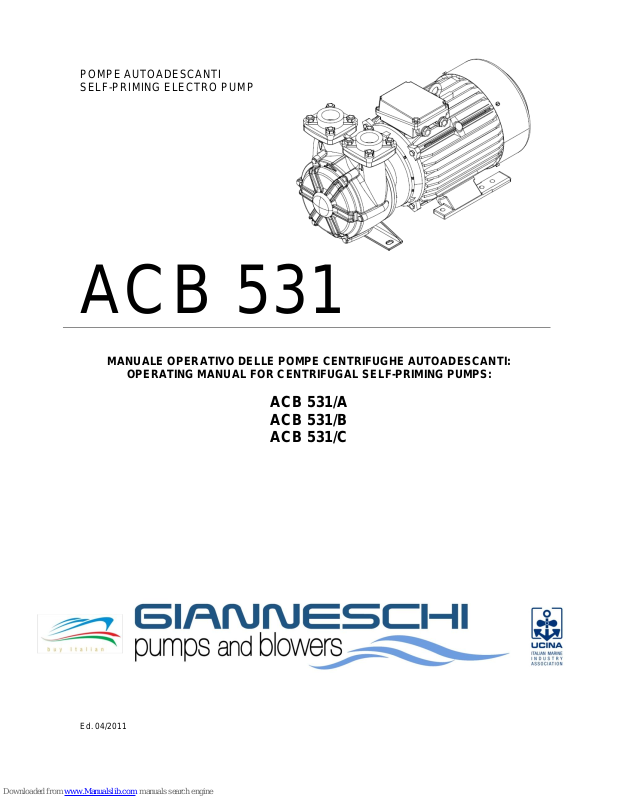

Gianneschi ACB 531 Series Operating Manual

POMPE AUTOADESCANTI

SELF-PRIMING ELECTRO PUMP

ACB 531

MANUALE OPERATIVO DELLE POMPE CENTRIFUGHE AUTOADESCANTI:

OPERATING MANUAL FOR CENTRIFUGAL SELF-PRIMING PUMPS:

ACB 531/A
ACB 531/B
ACB 531/C

Ed. 04/2011

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

2

INDEX

1.0 .................................................................................................................................. INTRODUCTION 3

1.1 ............................................................................................................................ CONDITION OF USE 3

1.2 .................................................................................................................. PRELIMINARY INSPECTION 3

1.3 ...................................................................................................................... STORAGE INSTRUCTION 3

1.4 ............................................................................................................................................... SAFETY 5

1.5 .................................................................................................................................... INSTALLATION 5

1.6 ................................................................................................................... ELECTRICAL CONNECTION 7

1.7 ........................................................................................................................................... STARTING 7

1.8 ................................................................................................................................... MAINTENANCE 8

1.8.1 .......................................................................................................................... MECHANICAL SEAL 8

1.9 ...................................................................................................................................... SPARE PARTS 9

1.9.1 .............................................. SOBSTITUTION OF THE IMPELLER, MECHANICAL SEAL AND BEARINGS 11

INDICE

2.0 .................................................................................................................................. INTRODUZIONE 15

2.1 ..................................................................................................................... CONDIZIONI DI IMPIEGO 15

2.2 .................................................................................................................... CONTROLLI PRELIMINARI 15

2.3 ...................................................................................................................................... STOCCAGGIO 15

2.4 ......................................................................................................................................... SICUREZZA 17

2.5 .................................................................................................................. COLLEGAMENTI ELETTRICI 17

2.6 ......................................................................................................... INSTALLAZIONE E AVVIAMENTO 18

2.7 ................................................................................................................................ MANUTENZIONE 20

2.7.1 ....................................................................................................................... TENUTA MECCANICA 20

2.8 ............................................................................................................................ PARTI DI RICAMBIO 21

2.8.1 ........................................................................................................................... DISEGNO ESPLOSO 22

2.8.2 .................................................... SOSTITUZIONE DELLA GIRANTE, DELLA TENUTA E DEI CUSCINETTI 23

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

3

1.0 INTRODUCTION

This booklet describes the operating procedures for ACB 531 series el/pump.
These pumps are usually used for marine application, to pump sea and fresh water, diesel oil, not
inflammables liquids and liquids without suspended parts.
Most common uses are: Bilge, Diesel and Oil Transfer, Fire-Fighting, plant supply or where
required a pump with a good flow rate.
Standard construction is with bronze body pump and impeller.
The use of these machines must be made by qualified and experienced personnel, in full
compliance with local legislation.

These instructions should be carefully read before installation of any ACB 531 series pump.
The manufacturer declines all responsibility in case of accident or damage due to
negligence or lack of observance of instructions given in this booklet, or application in
conditions not conforming to detail on the motor plate. All responsibility is also declined for
damage caused by improper use of the pump

1.1 CONDITION OF USE

These el/pumps must be used with clean liquids in this conditions:

- Max pressure admitted in the pump casing 8 Bar

- Max suction depth 8m

- Temperature of the liquid from -5°C to +60°C

- Acustic level <85 dB

- Pump abrasive liquids Not admitted

1.2 PRELIMINARY INSPECTION

Unpack the pump and check its integrity. Furthermore check that the data on the plate corresponds
to the data required and that the shaft turns freely. If there is any irregularity, contact the
GIANNESCHI Pumps and Blowers immediately, signalling the nature of the discrepancy.

CAUTION: If there is any doubt about safety of the pump, do not use it.

1.3 STORAGE INSTRUCTION

After receipt and inspection the unit, if not immediately installed, the unit must be repackaged and
stored in the best way.
For a proper storage proceed as follows:

- Store the pump in a location witch is closed, clean, dry and free of vibrations.

- Do not store in areas with less than 5°C temperature (for lower temperature it’s

necessary to completely the drain the pump of any liquids which are subject to
freezing)

- Fill the pump with a rust-preventative liquid that is compatible with the pump gaskets
and elastomers. Rotate the shaft by hand to impregnate all internal surface. Drain
the excessive liquid from the pump and months.

- Cover the pump with plastic sheet or similar protective material.

-

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

4

Fig. 1 Example of Lifting

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

5

1.4 SAFETY

- Before installation, ensure that mains supply is grounded in accordance with local
legislation and corresponds to motor plate detail

- Before carrying out any maintenance, ensure safety by switching off main voltage and
removing pump plug from socket.

- The machines are electrically supplied: avoid contact between the liquid pumped and
electrical part of the machine.

- The motor may become hot when running keep attention.

- The pump must only be repaired by competent or qualified personnel

Using manufacturer’s spares. If this procedure is not followed, GIANNESCHI Pumps and

Blowers decline any responsibility and warranty is invalid.

1.5 INSTALLATION

Correct installation can be complex and should nly be undertaken by qualified, experienced
personnel.

CAUTION: During installation all regulation for safety and good practice must be
followed.

Install the pump in a dry and well ventilated location with room temperature not above +50°C: The
machine must be placed on a solid and clean surface in horizontal position, feet down. To reduce
vibration block the machine with the bolts to the surface and install some vibration dumpers.
Pipes: Install the pipes well anchored on their own supports near the inlet and outlet points of the
pump to avoid their transmitting any vibration. Ensure the pipes are fully sealed with jointing
compound to the pump ports. From internal diameter of pipes, which can never be less than the
diameter of the pump connections, depends the delivery of the pump. Pumps are supplied with
thread ports, so three pieces pipe union is recommended at suction and delivery ports. With rigid
pipe, a damper joint (flexible connection) should be installed close to the pump to reduce stress on
the pump head.
Check all pumps are clear and free of obstruction or retraction. Check that suction and delivery
pipes are correctly connected to pumps ports.

Suction Pipes:

For suction pipe length in excess of 10mt, or where there are many curves use pipe with bigger
diameter. Suction pipe must be completely air thigh with continuous upward slope to pump inlet, to
avoid air-lack.
A strainer should be fitted in the suction line to stop foreign substances from damaging the pump.
A vacuum gauge is recommended where pump performance needs to be closely monitored as well
a non-returned valve and sluice valve.

Delivery Pipe:

On delivery pipe, that should be air-tight , install a sluice valve and a manometer.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

6

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

7

1.6 ELECTRICAL CONNECTIONS

Electrical connections must be made exclusively by qualified personnel in accordance
with the
instructions from the manufacturer of the motor or other electrical components and
must adhere to the local National Electrical Code.

It is recommended that electric motors and eventual connected accessories be protected against
overloading by means of circuit breakers and/or fuses.
Circuit breakers and fuses must be sized in accordance with the full load amperage appearing on
the motor nameplate.
It is advisable to have an electrical switch near the pump for emergency situations. Prior to
connecting the electrical wiring, turn the pump shaft by hand to make sure that it rotates freely.
Connect the electrical wiring in accordance with local electrical codes and be sure to ground the
motor.
Motor connection should be as indicated on the motor tag (frequency, voltage, poles and max
consumption) and as discussed in the motor instruction manual.
It is recommended that motors 7.5 kW be wired for Star-Delta start-up, to avoid electrical overloads
to the motor and mechanical overloads to the pump.
Be sure to replace all safety guards before switching on the electrical power.
If possible check the direction of rotation before the motor is coupled to the pump but protect the
motor shaft to prevent any accidents. When this is not possible briefly jog the pump to check its
direction of rotation (see arrow on pump for correct rotation). If the direction must be changed two
of the three electrical wire leads must be alternated with each other (at the terminal box or at the
motor starter).
Please be aware that rotation in the wrong direction and/or pump running dry may cause severe
pump damage.
Electrical instrumentation such as solenoid valves, level switches, temperature switches, flow
switches, etc. which are supplied with the pump or systems must be connected and handled in
accordance with the instructions supplied by their respective manufacturers.

1.7 STARTING

Check the shaft turns freely (an hexagonal key or a screwdriver
should be into the slot of the shaft).

FILL THE BODY PUMP THROUGH THE DELIVERY
HOLE (Part N. 13) TO PRIME THE PUMP.
NEVER RUN PUMP DRY

This is an important operation that has to done at first
starting and each time the body pump is empty to avoid
damage.

Start the pump with the delivery sluice valve closed and that one
open in suction, then, open slowly the delivery sluice valve.
Check the rotation sense of the motor. Make sure that the motor
is working in its performance data field and that the current
absorbed recommended on the plate is not exceeded.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

8

1.8 MAINTENANCE

Before doing anything, ensure the machine is disconnected from the power
source and that there is no possibility of accidental connection.

These machines usually do not need any maintenance so long the following precautions are taken.

- If there is a risk of freezing, it’s necessary to empty the pump casing then fill the pump up

before it gets Woking again.

- Make sure the pump never works dry.

- If the pump does not work for a long time it is better to empty the pump casing and clean it.

- If a filter and a foot valve are installed, check periodically their integrity and cleanness.

- The impeller never can’t blocked. If it happens, a descaling of the impeller and casing pump

must be done.

1.8.1 MECHANICAL SEAL

- Purpose of mechanical seals is to retain handled product inside the pump in the area where
the shaft exits the pump casing.

- To assure maximum reliability and safe operation Gianneschi Pumps and Blowers

evaluates seal choices at time of pump selection in connection with customer’s

requirements, application and liquid details.

- Mechanical seals do not require maintenance until losses of liquid are visible.

- Mechanical Seals should NEVER run dry.

- It’s recommended to check the wear on seal faces every 1000 working hours.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

9

1.9 SPARE PARTS

1. Screw for cover fixing

2. Pump cover

3. Impeller

4. Screw for internal disk

5. O-Ring

6. Internal disk

7. Seeger

8. Spacer

9. Mechanical seal

10. Counter face

11. Body pump

12. Washer

13. Priming Cap

14. Oil Seal

15. Seeger

16. Front bearing

17. Adapter shaft key

18. Adapter shaft

19. Back bearing

20. Seeger

21. Connection flange

22. Flange/Pump fixing screw

23. Flange/Motor fixing screw

24. Motor key

25. Electric Motor

26. Counter flange bolt

27. Counter flange

28. Gasket

29. Nut

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

10

1.9.1 EXPLODED DRAWING

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

11

1.9.1 SOBSTITUTION OF THE IMPELLER, MECHANICAL SEAL AND
BEARINGS

1. Unscrew the 6 screw of the body
pump with the front cup.

2. Take the front cup (Part. 2)

3. Extract the Impeller (Part. 3) and the
Impeller Key (Part. 17)

4. Unscrew the 2 internal M6 screw
(Part. 4)

5. Tighten two M8 screw to allowed the
internal disk extraction

6. Extract the internal disk (Part. 6),
please attention to O-Ring (Part 5)

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

12

7. Remove the Seeger (Part. 7), the
spacer and the mechanical seal (Part.

9) with its graphite ring (Part.10)

8. Unscrew the 4 body pump screw
(Part. 23)

9. Remove the body pump (Part. 11) if it’s
necessary using the rubber hammer

10. Unscrew the 4 screw for fixing the
flange to the motor (Part. 22)

11. Extract the flange (Part. 21) with the
shaft (Part. 18) and the bearing (Part.

16 and 19), if it’s necessary using the

rubber hammer

12. Remove the Oil-Seal (Part. 14)

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

13

13. Remove the internal front (Part.

15)and back Seeger (Part. 20)

14. Extract the shaft (Part. 18) with the
bearings (Part. 16 and 19); if it’s
necessary using the rubber hammer

15. Remove the bearings (Part. 16 and

19)

To reassemble all the pumps, is better to work in the reverse system, changing the O-Ring
(Part. 5).
ATTENTION: The honed faces of the mechanical seal must be at contact

- Clean Accurately all seals of mechanical seal

- Lube with glycerine all packing

- Clean accurately with alcohol the faces of mechanical seal.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

14

DEFECT AND RESOLUTION

DEFECT

CAUSE

SOLUTION

- The Motor does not
start

- No Voltage

- Check the value of the

line voltage

- Impeller Blocked

- Clean the impeller and

the pump casing

- Motor detective

- Consult a Gianneschi

Service or dealer

- The motor run but the
pump not work

- Valve and filter dirty

- Clean valve and filter

- Suction depth to height

- Install the pump neas

the water static level

- Air in suction

- Check the air-tightness

of the pipe

- The pump was not fill
up with water

- Fill up the pump

- Wrong direction of

rotation

- Invert two polarity

- The pump make noise

- Air in the pipes

- Put out the air

- Insufficient pressure

- The liquid has too

viscosity

- Check the viscosity if
the liquid

- Impeller and diffuser
damaged

- Replace the parts

- Pressure request by

the system other than
the possibility of the
pump

- Change the pump
model

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

15

2.0 INTRODUZIONE

Questo fascicolo descrive le istruzioni d’uso e manutenzione delle elettropompe serie ACB 531.

Tali elettropompe, per la loro estrema affidabilità, durata, semplicità d’uso, sono comunemente

utilizzate in campo nautico, in particolare per il pompaggio di acqua di mare, acqua dolce, gasolio,
acque grigie, liquidi non infiammabili e liquidi puliti senza parti in sospensione, per applicazioni di
esaurimento sentina, sentina principale, antincendio, travaso gasolio, alimentazione impianti e
dove si richiede un eccellente capacità di auto-innesco; tali pompe, grazie al loro particolare profilo
idraulico, possono raggiungere valori di portata superiori alle normali pompe a canale laterale.
L’esecuzione particolarmente compatta, è comunque dotata di giunto rigido con doppio cuscinetto
di supporto.

L’utilizzo di queste elettropompe deve essere eseguito da personale competente ed è subordinato

alle direttive delle legislazioni locali.

Prima di installare le elettropompe è indispensabile leggere attentamente questo opuscolo:
la Gianneschi Pumps and Blowers S.r.l. declina ogni responsabilità in caso di incidente
dovuto a negligenza o alla mancata osservanza delle istruzioni di seguito descritte; declina
altresì ogni responsabilità per danni causati da un uso improprio del prodotto.

2.1 CONDIZIONI DI IMPIEGO

Queste elettropompe devono essere utilizzate con liquidi puliti entro queste condizioni:

- Pressione statica massima ammessa nel corpo pompa 8 Bar

- Massima profondità di aspirazione 8 Mt.

- Temperatura del liquido da pompare da -5°C a +60°C

- Livello di rumorosità <85dB

- Pompaggio di liquidi abrasivi Non Ammesso

2.2 CONTROLLI PRELIMINARI

Estrarre l’elettropompa dall’ imballo e verificarne l’integrità: verificare inoltre che i dati di targa

corrispondano a quelli desiderati e che l’asse della pompa giri liberamente, in caso contrario

contattare immediatamente la Gianneschi Pumps and Blowers S.r.l.

ATTENZIONE: In caso di dubbi sulla sicurezza della macchina non utilizzarla.

2.3 STOCCAGGIO

Se dopo il ricevimento ed il controllo la pompa non sarà immediatamente installata sull'impianto
essa dovrà essere re imballata ed immagazzinata nel migliore dei modi.
Per lo stoccaggio e l’immagazzinamento della pompa è opportuno attenersi alle seguenti
indicazioni precauzionali:

- riporre la pompa in un luogo chiuso, pulito, asciutto, non esposto ai raggi solari e privo di
vibrazioni

- evitare che la temperatura scenda sotto i 5°C

- riempire la pompa con un liquido protettivo, compatibile con le guarnizioni e gli elastomeri
presenti nella pompa, e ruotarla a mano per impregnare tutte le superfici interne drenare in seguito
la pompa e tutte le tubazioni collegate.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

16

un’ulteriore soluzione, specialmente per un immagazzinamento prolungato, è quella di riempire
totalmente la pompa con un liquido protettivo idoneo per tutti i componenti della pompa avendo
cura di evitare il formarsi di sacche d’aria.

- chiudere ogni foro ed apertura che comunica con l'interno della pompa

- proteggere tutte le parti esterne lavorate con prodotti antiruggine

- ricoprire la pompa con un telo di materiale impermeabile

- almeno ogni mese far ruotare per alcuni giri la parte rotante dell'albero della pompa per evitare
possibili incrostazioni e/o bloccaggi

- riservare lo stesso trattamento a tutti gli equipaggiamenti supplementari della pompa.

Fig. 1 Esempi di sollevamento

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

17

2.4 SICUREZZA

Le elettropompe serie ACB 531 sono conformi alla direttiva 2006/42/CE. Tali conformità decadono
qualora il prodotto non fosse installato su di un impianto o una macchina dichiarante conforme a
questa direttiva.

- Prima dell’ installazione assicurarsi che la rete di alimentazione sia conforme alle norme
vigenti, sia dotata di messa a terra e risponda ai dati di targa del motore.

- Prima di qualsiasi intervento di manutenzione assicurarsi che la pompa sia totalmente
scollegata dall’ impianto elettrico.

- Poiché l’elettropompa è alimentata elettricamente, evitare il contatto tra quest’ ultima ed il
liquido da pompare.

- Durante il funzionamento il motore elettrico può essere caldo; porre attenzione!

- L’elettropompa deve essere riparata esclusivamente da personale autorizzato e
qualificato, che deve utilizzare solo ed esclusivamente ricambi originali Gianneschi; qualora
questo non venisse rispettato, la Gianneschi Pumps and Blowers S.r.l. si esonera da ogni
responsabilità e la garanzia perde il suo valore.

2.5 COLLEGAMENTI ELETTRICI

I collegamenti elettrici devono essere esclusivamente effettuati da personale
specializzato che dovrà attenersi alle istruzioni del costruttore del motore e delle
apparecchiature elettriche ed alle normative nazionali previste.

ATTENERSI ALLE PRESCRIZIONI DI SICUREZZA.
TUTTI I LAVORI DEVONO ESSERE ESEGUITI IN ASSENZA DI TENSIONE
ELETTRICA.

E' raccomandabile che tutti i componenti elettrici (motore della pompa centrifuga ed eventuali
accessori collegati) siano protetti contro il sovraccarico con opportuni interruttori e/o fusibili.
L'intensità di corrente a pieno carico, stampata sulla targhetta del motore, deve essere usata per
selezionare l'adeguato grado di protezione.
E' consigliabile prevedere un pulsante di emergenza in posizione agevole nei pressi della pompa.
Prima di effettuare i collegamenti elettrici far girare la pompa ed il motore a mano per verificare se
ruotano liberamente.
Effettuare correttamente, secondo le norme vigenti, i collegamenti elettrici senza trascurare la
messa a terra del motore.
Collegare i morsetti rispettando i dati di targa del motore (frequenza, tensione, numero delle fasi e
consumo max.) leggendo attentamente le eventuali ulteriori istruzioni che accompagnano il motore
stesso.
Per motori con potenza 7,5 kW è raccomandato di predisporre l’avviamento con collegamento a
stella-triangolo al fine di evitare sovraccarichi elettrici al motore e meccanici alla pompa.
Ricordarsi di riposizionare tutte le protezioni esistenti prima di ridare tensione alla linea.

Se possibile, verificare il senso di rotazione del elettropompa prima dell’ avviamento,

proteggendone accuratamente l’albero al fine di evitare possibili incidenti, altrimenti far funzionare

il gruppo elettropompa per un tempo brevissimo dopo avere completato e verificato l’intera

installazione (la rotazione contraria e/o a
secco può causare danni molto seri): se dovesse ruotare in senso contrario (sulla pompa è
indicato con una freccia il senso corretto di rotazione) occorre scambiare tra loro 2 dei 3 cavi di
alimentazione del motore.

L’eventuale strumentazione elettrica (es.: elettrovalvole, livellostati, termostati, flussostati, ecc.)

fornita con la pompa dovrà essere collegata seguendo le istruzioni e le relative prescrizioni di
sicurezza che le accompagnano.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

18

2.6 INSTALLAZIONE E AVVIAMENTO

Controllare che l’asse della pompa giri liberamente (questo è possibile inserendo l’apposita chiave
o cacciavite nella parte posteriore dell’ asse motore)

Installare la pompa in luogo asciutto e correttamente ventilato, con temperatura ambiente non
superiore ai +50°C.
Posizionare la elettropompa in posizione orizzontale, correttamente fissata al contro-basamento,
per ridurre le vibrazioni si consiglia di installare sempre degli antivibranti.

Montare le tubazioni di aspirazione e mandata in maniera corretta, verificando il corretto serraggio
dei bulloni di fissaggio; NON installare tubazioni di DN inferiore a quello nominale delle flange della
elettropompa, in caso di tubazioni di DN differente le prestazioni della pompa potrebbero variare a
seconda della tubazione installata.
Verificare che le tubazioni siano correttamente sigillate e che non vi siano perdite nell’ impianto;

NB, una perdita nella tubazione di aspirazione può far entrare aria all’ interno del corpo pompa e

comprometterne il corretto adescamento.
Se la tubazione di aspirazione supera i 10mt totali di lunghezza, si consiglia di installare una
tubazione di diametro maggiore.
Installare sulla tubazione di mandata valvole e manometri.

PRIMA DELL’ AVVIO RIEMPIRE IL CORPO POMPA MEDIANTE

GLI APPOSITI FORI REALIZZATI (Componente N. 13)
NON FAR GIRARE MAI LA POMPA A SECCO

Avviare la pompa con la saracinesca di mandata chiusa e quella di
aspirazione completamente aperta, aprire poi, lentamente, la
saracinesca di mandata. Controllare il verso di rotazione, che

l’elettropompa lavori entro il suo campo di prestazione e che non

venga superata la corrente assorbita indicata in targa.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

19

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

20

2.7 MANUTENZIONE

Prima di ogni intervento assicurarsi che la tensione sia staccata e che non ci
siano possibilità di connessioni accidentali.

Le elettropompe, generalmente, non necessitano di manutenzione ordinaria, purché
siano presi alcuni accorgimenti che ne prolungano l’esercizio.

- Dove esiste il pericolo di gelate, è necessario svuotare il corpo pompa dal liquido

e quindi riempirlo nuovamente prima di rimettere la pompa in funzione

o NON FAR GIRARE LA POMPA A SECCO

- Se la pompa deve rimanere per un lungo periodo inattiva, è auspicabile lo svuotamento del
corpo pompa e la pulizia della stessa.

- Dove sia installata una valvola di fondo ed il filtro in aspirazione controllare periodicamente
l’efficienza e la pulizia.

- Verificare se la girante non sia mai bloccata, questo comporterebbe gravi danni al motore
elettrico, se ciò avvenisse, provvedere alla disincrostazione della girante e del corpo
pompa.

2.7.1 TENUTA MECCANICA

Scopo delle Tenute Meccaniche è contenere il liquido pompato all’interno della pompa nell’area di
passaggio dell’albero.

Le tenute meccaniche possono essere di diversi tipi di materiali, esecuzioni ed installazioni.
La corretta scelta è stata valutata in fase di progettazione dalla GIANNESCHI PUMPS a seguito

delle indicazioni fornite dal cliente in funzione del liquido e delle condizioni d’esercizio tale da

garantire la massima affidabilità e sicurezza durante il funzionamento.
Le elettropompe serie ACB montano tenute meccaniche del tipo singolo auto flussata (API Plan
01, 02 o 11) non è necessario predisporre alcun sistema di flussaggio e/o pressurizzazione in
quanto la costruzione della pompa ne permette la corretta lubrificazione e mantenimento delle
pressioni ideali.
Le tenute meccaniche solitamente non richiedono di manutenzione finché non si vedono perdite di
liquido (per la loro sostituzione vedere le istruzioni di smontaggio e montaggio).
Le tenute non devono MAI funzionare a secco!

Si consiglia comunque di verificare lo stato di usura delle facce ogni circa 1000 ore di
funzionamento in normale utilizzo.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

21

2.8 PARTI DI RICAMBIO

1. Viti di fissaggio del coperchio

2. Coperchio pompa

3. Girante

4. Viti del disco interno

5. O-Ring

6. Disco interno

7. Seeger

8. Anello distanziale

9. Tenuta meccanica

10. Controfaccia

11. Corpo pompa

12. Rondella

13. Tappo di carica

14. Anello paraolio

15. Seeger

16. Cuscinetto anteriore

17. Linguetta dell’ albero adattatore

18. Albero adattatore

19. Cuscinetto posteriore

20. Seeger

21. Flangia di accoppiamento

22. Viti fissaggio flangia/pompa

23. Viti di fissaggio flangia/motore

24. Linguetta motore

25. Motore elettrico

26. Dado contro flangia

27. Contro flangia

28. Guarnizione

29. Bullone

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

22

2.8.1 DISEGNO ESPLOSO

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

23

2.8.2 SOSTITUZIONE DELLA GIRANTE, DELLA TENUTA MECCANICA E DEI
CUSCINETTI

1. Svitare le 6 viti di fissaggio del
coperchio.

2. Estrarre il coperchio (Parte 2)

3. Estrarre la girante (Parte 3) e la

linguetta dell’ albero adattatore (Parte

17)

4. Svitare le 2 viti M6 di fissaggio del
disco interno (Parte 4)

5. Avvitare 2 viti M8 per facilitare
l’estrazione del disco interno

6. Estrarre il disco interno (Parte 6)
facendo attenzione all’ O-Ring (Parte

5)

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

24

7. Rimuovere con le apposite pinze il
Seeger (Parte 7) e estrarre l’anello
distanziale, la tenuta meccanica

(Parte 9) e l’anello in grafite (Parte10)

8. Svitate le 4 viti di fissaggio del corpo

pompa (Parte 23)

9. Rimuovere il corpo pompa (Parte 11)
se necessario utilizzare un martello di
gomma

10. Svitare le viti di fissaggio della flangia
al motore (Parte 22)

11. Estrarre la flangia (Parte 21) con

l’albero adattatore (Parte 18) e i suoi

cuscinetti di supporto (Parte 16 e 19),
se necessario utilizzare un martello di
gomma

12. Rimuovere l’anello paraolio (Parte 14)

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

25

13. Rimuovere il Seeger interno anteriore
(Parte 15) e il Seeger interno
posteriore (Parte 20)

14. Estrarre l’albero adattatore (Parte 18)
con i suoi cuscinetti di supporto (Parte
16 e 19), se necessario utilizzare un
martello di gomma

15. Rimuovere i cuscinetti di supporto
(Parte 16 e 19)

Per il montaggio della elettropompa agire in maniera inversa a come si è smontata, provvedendo a
sostituire l’anello O-Ring (Parte 5).
In ogni caso fare sempre riferimento al disegno spaccato della pompa.

ATTENZIONE:
Le facce lucide della tenuta meccanica e della controfaccia vanno messe a contatto
Verificare prima del montaggio che le tenute non siano graffiate o danneggiate.
Pulire accuratamente le sedi della tenuta meccanica

Pulire accuratamente con alcool le facce di scivolo della tenuta, utilizzare l’alcool per il RI

assemblaggio della stessa.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

26

MALFUNZIONAMENTI E POSSIBILI SOLUZIONI

MALFUNZIONAMENTO

POSSIBILE CAUSA

POSSIBILE SOLUZIONE

- Il motore non parte

- Manca tensione

- Controllare il valore
della tensione di linea

- Girante bloccata

- Pulire la girante e il
corpo pompa

- Difetto del motore

- Rivolgersi direttamente
alla Gianneschi service
o ad un rivenditore

- Il motore gira senza
pompare

- Valvole e filtri ostruiti

- Pulire valvola e filtro

- Altezza di aspirazione
eccessiva

- Avvicinare la pompa al
livello static del liquido

- Aria in aspirazione

- Verificare la tenuta del
tubo di aspirazione

- La pompa non è stata
innsecata al primo
avviamento

- Riempire il corpo
pompa di liquido

- Errato senso di
rotazione

- Invertire le fasi del
motore

- La el/pompa vibra ed è
rumorosa

- Air in the pipes

- Espellere l’aria dall’
impianto

- Pressione insufficente

- The liquid has too
viscosity

- Controllare la viscosità
del liquido

- Impeller and diffuser
damaged

- Revisionare la pompa

- Pressure request by
the system other than
the possibility of the
pump

- Sostituire il modello di
pompa

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

27

ACB 531 Pompe /Pumps

DICHIARAZIONE DI CONFORMITA’

Ai sensi dell’ allegato II della direttiva macchine 2006/42/CE e successivi emendamenti.

Il sottoscritto costruttore:

GIANNESCHI Pumps and Blowers S.r.l.

Dichiara sotto la propria responsabilità che le pompe e le elettropompe serie:

ACB 531, e loro derivati,

destinate al pompaggio di acqua pulita ove non vi sia il pericolo di esplosione sono conformi a quanto

prescritto dalla:

DIRETTIVA MACCHINE (MSD) 2006/42/CE

DIRETTIVA BASSA TENSIONE (LVD) 2006/95/CE

e successivi emendamenti.

È fatto divieto di mettere in servizio le pompe e le elettropompe, oggetto di questa dichiarazione,

prima che l’impianto o il sistema in cui sarà incorporato sia stato dichiarato conforme alle

disposizioni delle direttive vigenti e ai regolamenti di classe applicabili.

Dichiara inoltre che la marcatura è apposta sulla targhetta del prodotto.

DECLATATION OF CONFORMITY

Under Annex II of the Machinery Directive 2006/42/CE as amended.

The undersigned manufacturer:

GIANNESCHI Pumps and Blowers S.r.l.

Declare on own and exclusive risk, that the pumps and electro pumps:

ACB 531, and their derivate,

Suitable to pump clean water and to work in not danger of explosion areas are conformity with the provisions

of:

MACHINERY DIRECTIVE (MSD) 2006/42/CE

LOW VOLTAGE DIRECTIVE (LVD) 2006/95/CE

and subsequent amendments.

It’ is forbidden to operate the pumps and electro pumps referred to in this declaration before the

finished product in each it will be incorporated or assembled has been declared to be in

conformance with the directive in force and class rules applied.

It also declares that the marking is affixed in the product plate.

Gianneschi Pumps and Blowers s.r.l. - Via G. Pastore, n°19/21 – 55040 Capezzano Pianore (LU) - ITALIA

 Tel: [phone]  Fax: [phone]

Cod. Fisc. e P.Iva IT: 01619620469 – (REA 154940 Lucca) – Cap. Soc. 54.000 €

web site: www.gianneschi.net; e-mail: [e-mail]

28

________________________ASSISTENZA - SERVICE_______________________

GIANNESCHI SERVICE srl

Via dei Calzolai 2/b 55041 Capezzano Pianore (LU) ITALY

Tel: [phone] (r.a.) Fax: [phone]

[e-mail]
