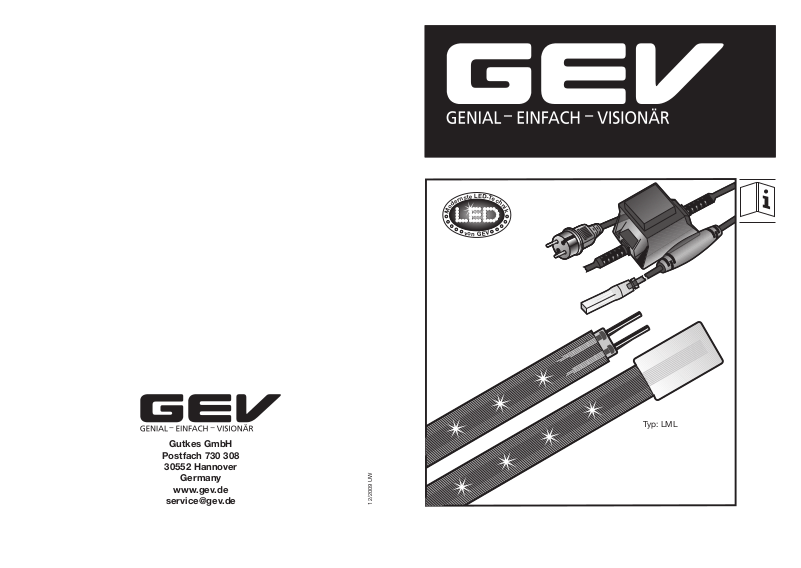

GEV LML User Manual [de]

Gutkes GmbH

Postfach 730 308

30552 Hannover

Germany

www.gev.de

[e-mail]

12/2009 UW

E

L

D

e

-

t

T

s

n

r

e

d

o

M

e

c

h

n

i

k

v

o

V

n

E

G

Typ: LML

a A

B1

B2

C

D

EF

G

H I

Mini-Flex LED-Lichtschlauch LML

Sicherheitshinweise

Die Erweiterung eines Mini-Flex LED-Licht­schlauches (LML-Lichtschlauches) darf nur von

einem Fachmann, unter Berücksichtigung der
Sicherheitshinweise ausgeführt werden. Es darf nur im
spannungsfreien Zustand gearbeitet werden. Überprüfen
Sie, ob der LML-Lichtschlauch inklusive Transformator
spannungsfrei ist!
Bei Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden übernehmen wir
keine Haftung! Bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder Nichtbeachtung
der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch. Aus Sicherheits- und Zulassungs­gründen dürfen nur GEV Mini-Flex LED-Lichtschlauch­Systemteile verwendet werden. Die Verwendung von
Komponenten von anderen Anbietern ist nicht gestattet.

1. Nicht anschließen, solange sich der LED-
Lichtschlauch in der Verpackung befi ndet (Abb.a)!

2. Verlegung/Installation darf nur im spannungsfreien
Zustand erfolgen.

3. Zur Verwendung im Freien und in Innenräumen
geeignet (IP 44)!

4. Wenn die Anschlussleitung, der Netzstecker
oder ein anderer Teil des Lichtschlauches
beschädigt ist, darf der Lichtschlauch nicht
mehr benutzt werden. Tauschen Sie die defekten
Teile gegen original GEV Systemteile aus.

5. Verwenden Sie zur Befestigung des
Lichtschlauches keine spitzen oder scharfen
Gegenstände!

6. Befestigen Sie den Lichtschlauch nicht auf
beweglichen Gegenständen, z. B. Türen,
Fenstern o. ä.!

7. Hängen oder befestigen Sie keine weiteren
Gegenstände an dem Lichtschlauch.

8. Achten Sie unbedingt darauf, dass die Netzan­ schlussleitung keiner mechanischen Belastung
( z. B. Zug) ausgesetzt wird!

9. Beachten Sie den minimalen Biegeradius von
1 cm, d. h., wenn Sie einen Kreis biegen, darf
der Durchmesser nicht kleiner als 2 cm sein!

Der LML-Lichtschlauch wird mit Gleichspannung

betrieben, daher ist ein GEV systemspezifi scher

Netztransformator mit Gleichrichter notwendig.
Achten Sie darauf das der Netztransformator und ALLE
zu verbindenden Lichtschlauchelemente für die gleicher
Betriebsspannung ausgelegt sind.
Bitte beachten Sie bei dem LML-Lichtschlauch die plus/

minus Polung

Anschluss Spannungsversorgung

Stecken Sie einen Doppelstift-Verbinder (B1) mit der
geriffelten Seite in den LML-Lichtschlauch Abb. C.
Stülpen Sie einen Schrumpfschlauch über den LML­Lichtschlauch Abb. D.

Technische Daten 12 V LED-Lichtschlauch LML 24 V LED-Lichtschlauch LML

Spannungsversorgung 230 V ~/12 V = 230 V ~/24 V =
Leistungsaufnahme rot, gelb ca. 1,57 W/m ca. 1,44 W/m
Leistungsaufnahme weiß, blau ca. 3,15 W/m ca. 2,89 W/m
Abstand der Schnittmarkierung ca. 15 cm ca. 33 cm
LED Abstand ca. 2,77 cm ca. 2,77 cm
Maximale Länge rot, gelb 6,5 m bei 10,5 VA Transformator/ 15 m bei 25 VA Transformator/
12 m bei 19 VA Transformator/ 50 m bei 80 VA Transformator
30 m bei 48 VA Transformator
Maximale Länge weiß, blau 3,2 m bei 10,5 VA Transformator/ 7,5 m bei 25 VA Transformator/
6 m bei 19 VA Transformator/ 25 m bei 80 VA Transformator
15 m bei 48 VA Transformator
Schutzart/Schutzklasse IP 44/II IP 44/II
Prüfzeichen TÜV SÜD/GS TÜV SÜD/GS

Technische und optische Änderungen ohne Ankündigung vorbehalten.

Die Schrumpfschläuche dürfen erst nach dem
erfolgreichen Funktionstest „geschrumpft“ werden!
Verbinden Sie die glatte Seite des Doppelstift­Verbinder vom LML-Lichtschlauch mit der Buchse der
Niederspannungsleitung des Netztransformators und
schieben den Schrumpfschlauch zurück Abb. E.

Erweiterung

Der LML-Lichtschlauch kann an der Schnittmarkierung
aufgetrennt und mit GEV LML Systemverbinder erweitert

werden. Es ist möglich, mit gleichen oder anders farbigen
GEV LML-Lichtschläuchen fortzufahren, solange diese für
die selbe Betriebspannung ausgelegt sind. z. B. 12 V oder
24 V. Schneiden Sie den LML-Lichtschlauch mit einem
scharfen Seitenschneider an der Schnittmarkierung durch
Abb. A. Für „L“/„T“ oder „X“ Abzweiger stecken Sie einen
Doppelstift-Verbinder (B1) mit der geriffelten Seite in den
LML-Lichtschlauch Abb. C.
Stülpen Sie einen Schrumpfschlauch über den LML­Lichtschlauch Abb. D. Verbinden Sie den Doppelstift­Verbinder mit dem „L“ / „T“ oder „X“ Abzweiger und
schieben Sie den Schrumpfschlauch zurück Abb. G.
Für „I“ Verbinder stecken Sie einen Direktverbinder
(Abb.B2) in den LML-Lichtschlauch. Stülpen Sie einen
Schrumpfschlauch über den Lichtschlauch (Abb. F).
Verbinden Sie die zweite Seite des Direktverbinders
mit dem weiterführenden LML-Lichtschlauch (Abb. H).
Fahren Sie in gleicher Weise fort bis Sie den LML­Lichtschlauch gemäß Ihren Wünschen aufgebaut haben.
Die jeweiligen Endstücke werden mit einer Endkappe und
einem Schrumpfschlauch versehen Abb. I.

Die Schrumpfschläuche dürfen erst nach einem
erfolgreichen Funktionstest geschrumpft
werden.

Funktionstest

Nachdem alle Verbinder und Endkappen gesetzt wurden,
muss das LML-Lichtschlauch-Set auf Funktion geprüft
werden. Stecken Sie den Stecker in eine Steckdose.
Wenn alle Lichtschlauch Segmente funktionieren,
müssen die Schrumpfschläuche mit Hilfe eines
Heißluftföns eingeschrumpft werden. Führen Sie die Hitze
in einem Abstand von ca. 10 cm dem Schrumpfschlauch
von allen Seiten gleichmäßig zu.

Aus technischen Gründen können gleichfarbige LEDs, je
nach Produktionsdatum, farblich leicht variieren.
Dieses stellt keinen Mangel im Sinne der Gewährleistung
dar.

Sollte ein Segment nicht funktionieren, so ist die jeweilige
Übergangsstelle zu prüfen.
— LML-Lichtschlauch an der
Schnittmarkierung geschnitten?
— Doppelstift-Verbinder richtig eingesetzt?

— Polung überprüfen (plus auf plus)?
