Gesipa TAURUS 1, TAURUS 3, TAURUS 2, TAURUS 4 Operating Instructions Manual [en, it, es, nl, cs +9]

Page 1

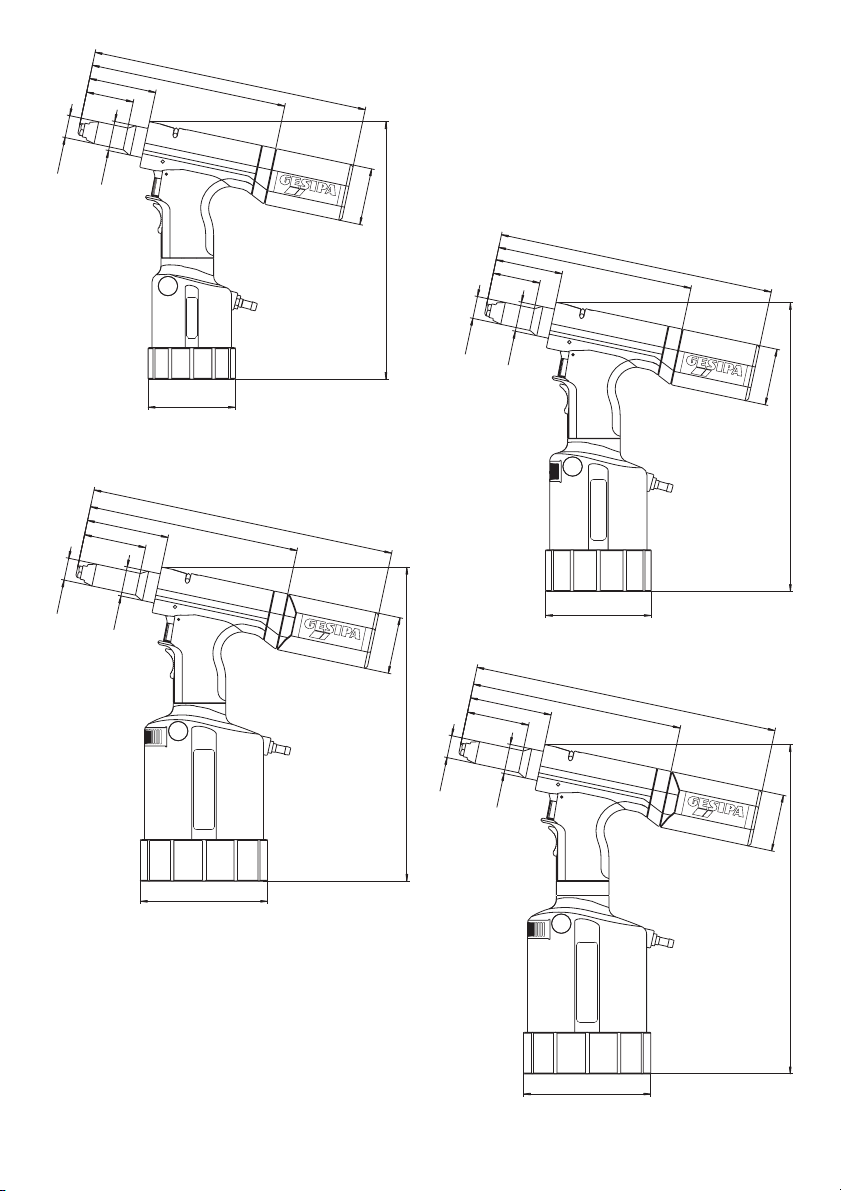

TAURUS 1-2-3-4

GESIPA Blindniettechnik GmbH Nordendstraße 13- 39 D-64546 Mörfelden-Walldorf Telefon 0 6105/9 62 - 0 Telefax 06105/962- 2 87 Internet http://www.gesipa.com E-Mail [email protected]

Pneumatisch-hydraulische Blindnietgeräte

Betriebsanleitung

Pneumatic-hydraulic Riveting Tools

Operating instructions

Pistolets à riveter oléo-pneumatiques

Mode d‘emploi

Remachadoras neumaticohidràulicas para remaches ciegos

Manuell de instrucciones

Rivettatrice Oleopneumatica

Istruzioni per l‘uso

Pneumatisch-hydraulische blindklinkpistolen

Bedienings- en onderhoudsHandleidning

Pneumatisk-hydraulisk blindnittepistol

Betjeningsvejledning

Pneumatisk-hydrauliske blindnitverktyg

Bruksanvisning

Pneumatisk-hydrauliske blindnagleverktøy

Bruksanvisning

Pneumaattis-hydrauliset sokkoniitauspistoolit

Käyttöohje

Pistolas pneumaático-hidráulicas para rebitagem

Manual de instruções

Nitownice pneumatyczno-hydrauliczne

Instrukcja Obsługi

Pneumatikus-hidraulikus vakszegecs-anya pisztolyok

Felhasználói Kézikönyv

Pneumaticko-hydraulická pistole pro slepé ny´tování

Návod k pouzˇití

Blindniettechnik GmbH

Page 2

Seite 5 – 10 Zum Lesen der Bedienungsanleitung

bitte die erste Umschlagseite herausklappen.

Page 11 – 16 When reading these instructions,

please open the first cover leaf.

Page 17 – 22 Mode d‘emploi:

déplier la première page de couverture.

Página 23 – 28 Para leer las instrucciones de manejo,

desdoblar la primera página de la cubierta.

Pagina 29 – 34 Per leggere le istruzioni d’uso

aprire la prima pagina.

Bladzijde 35 – 40 Voor het lezen van de gebruksaanwijzing

deze bladzijde openslaan.

Side 41 – 46 Slå den første side ud for bedre at kunne læse

og forstå betjeningsvejledningen.

Sida 47 – 52 Vid läsning af bruksanvisning

skall första sista omslags sidorna vikasut.

Side 53 – 58 Vennligst les forsiden først for å få en bedre

rettledning og forståelse av bruksanvisningen.

Sivu 59 – 64 Lukiessasi tätä käyttöohjetta käännä

etummainen kuvasivu esiin.

Página 65 – 70 Para ler as instruções de uso,

favor abrir a folha no verso da capa.

Strona 71 – 76 Aby przeczytac´ instrukcje˛ obs

ługi prosze˛

roz

łoz˙yc´ pierwsza

strone˛ okładki.

Oldal 77 – 82 A kezelési útmutató elolvasásához kérjük

nyissa fel az also˝ borítóoldalt.

Strana 83 – 88 Prˇi cˇtení návodu první stranu otocˇit.

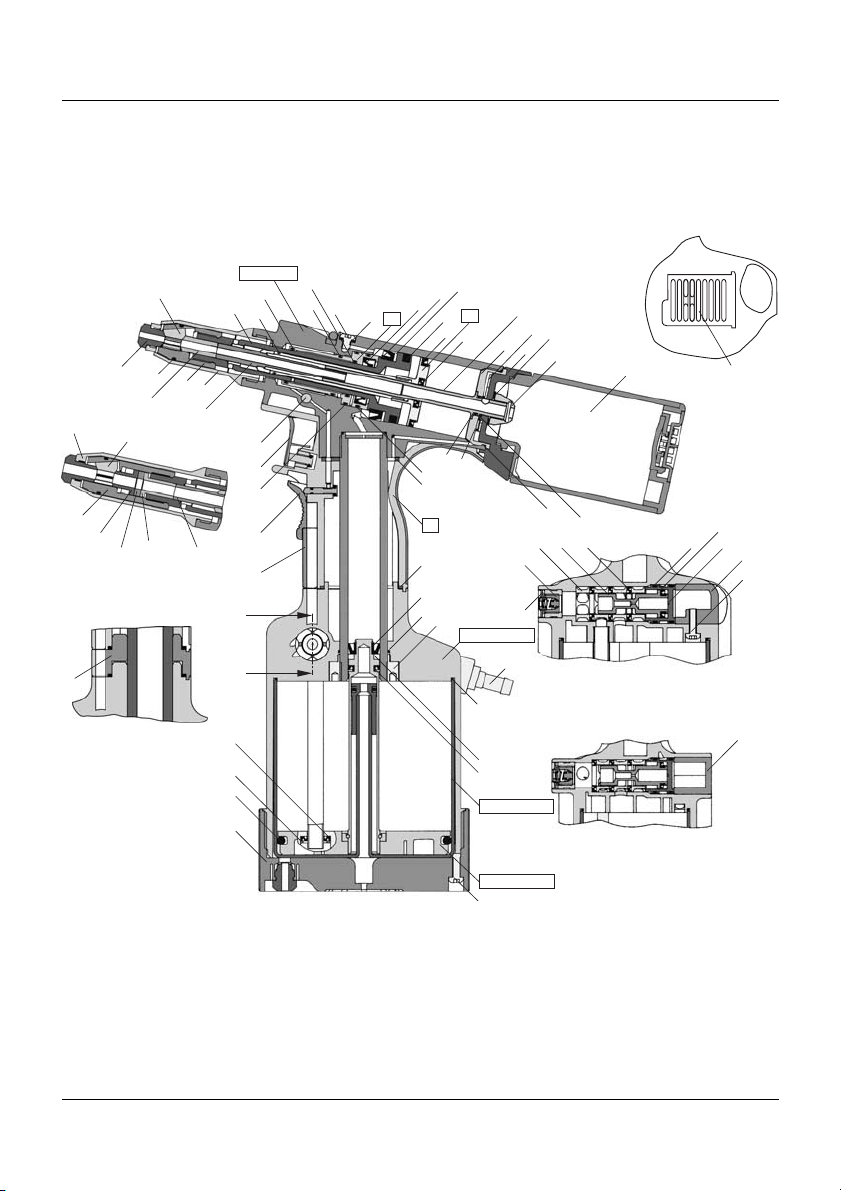

Page 3

A-A (T2+T3+T4)

100,101

A-A (T1)

43,43a,44

1-14

18,19

21,22

27,28 ,28a

34b

38,38a,39

103,104

97,98

102

90a

54, 55, 55a

61,62,63

58,59,60, 60a

64,89

72,73,74,74a

69,70,71,71a

67,68,68a

65,66,66a

76,77,78

79,80,81

82,83

84,85

34a

111

113

114

110

112

T3+T4

99a

TAURUS 1-2-3-4

Page 4

•

Ersatzteile

Spare Parts

Pièces détachées

Piezas de recambio

Lista dei pezzi di ricambio

Onderdelen

Reservedele

Reservdelsar

Reservedeler

Varaosaluettelo

Peças sobressalentes

Cze˛s´ci zamienne

Alkatrészek

Náhradní díly

758 1165 756 1113 756 1857 756 1849 757 1349 756 1121 758 1018 756 1083 756 1091 770 2426 756 1865 757 1224 715 8688 756 1016 756 2098 756 1024 756 1776 757 1216 759 1014 756 1032 756 1040 756 2101 757 1240 758 1114 759 1003 756 2039 757 1194 758 1157 756 1938 756 1768 757 1127 759 1013 756 1741 756 1989

7562012 756 2152 757 1275 758 1149 759 1006 756 2144 757 1267

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 21 22 23 24 25 26 27 28 28a 29 30 31 32 33 34a 34b 34 35 36 37 38a 38

T1,T2

T1 T2 T1

T2 T3, T4 T1,T2

T2 ,T3

725 2075 725 1583 725 2040 725 2059 725 2067 725 2083 725 2560 724 3065 725 2202 725 2210 725 2229 725 2237 725 2250 724 3146 756 1172 756 1180 756 1199 756 1164 757 1046 756 1156 757 1038 758 1025 756 1202 756 1377 756 1997 756 2047 757 1232 759 1002 756 1342 756 1229 756 1261 756 2055 756 1369 756 1034 756 1031 756 1385 756 1393 756 2063 756 1431 757 1352 756 1075

39 40 41 42 43a 43 44 45 46 47 48 49 50 51 52 53 54 55 55a 56 57 58 59 60 60a 61 62 63 64 65 66 66a 67 68 68a 69 70 71 71a 72 73

T3, T4

T1 T2

T3, T4

T2 ,T3

T1 T2 T3 T4 T1 T2

T3, T4

T2 ,T3

T4 T1

T2 ,T3

T4 T1 T2 T3 T4 T1 T2

•

758 1130 759 1005 725 2032 756 1059 757 1011 758 1017 756 1806 757 1151 758 1173

7561792 757 1143 756 1784 756 1431 756 1539 756 1520 756 2071 756 1970 756 1030 756 2136 756 1628 756 1660 756 1601 756 2012 756 1687 756 1636 757 1070 758 1068 756 2160 759 1001 757 1348 758 1211 756 2209 756 2020 758 1238 759 1010 759 1009 759 1007 759 1004 759 1008

74 74a 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90a 90 91 92 93 94 95 96 97 98 99

99a 100 101 102 103 104 110 111 112 113 114

T3 T4

T1 T2

T3, T4

T1 T2

T3, T4

T2,T3,T4

T1 T2

T3, T4

T4 T2

T3, T4

T1,T2 T3, T4 T3, T4 T3, T4 T3, T4 T3, T4 T3, T4

TAURUS 1

TAURUS 2

TAURUS 3

Page 5

Inhaltsverzeichnis Seite

1. Bestimmungsgemäße Verwendung ................................................. 6

2. Sicherheitshinweise .............................................................................. 6

3. Arbeitsbereiche ..................................................................................... 6

4. Technische Daten ................................................................................... 6

5. Ausrüstung/Zubehör ........................................................................... 7

6. Mundstücks-Zuordung ......................................................................... 7

7. Inbetriebnahme

7.1 Auffangbehälter aufsetzen

.................................................................... 8

7.2 Auswahl und Wechsel des Mundstücks

.................................................. 8

7.3 Setzen eines Blindnietes

........................................................................ 8

7.4 Ansaugen und Halten eines Blindnietes

................................................. 8

7.5 Entleerung des Auffangbehälters

........................................................... 8

8. Wartung und Pflege

8.1 Futterbacken ölen

................................................................................. 8

8.2 Futterbacken wechseln

.......................................................................... 8

8.3 Hydrauliköl nachfüllen

.......................................................................... 8

8.4 Lagerung

.............................................................................................. 9

9. Reparatur ................................................................................................ 9

10. Behebung von Störungen

10.1 Blindniet wird nicht gesetzt

................................................................. 9

10.2 Restdorn wird nicht abgesaugt

............................................................ 9

11. Garantie .................................................................................................. 9

12. Konformitätserklärung ................................................................ 10

Page 6

1. Bestimmungsgemäße Verwendung

Das Nietgerät darf nur, wie in dieser Anleitung beschrieben, zum Setzen von Blindnieten verwendet werden.

Die Sicherheitshinweise sind einzuhalten!

2. Sicherheitshinweise



Das Nietgerät ist ausschließlich zum Setzen von Blindnieten zu verwenden.



Überlasten Sie das Nietgerät nicht, arbeiten Sie im angegebenen Leistungsbereich.



Nicht ohne Fügegut nieten. Der Blindniet kann vom Nietgerät wegspringen. Nietgeräte nie gegen sich oder andere Personen richten.



Der Auffangbehälter für Restdorne muß beim Betrieb des Nietgerätes stets aufgeschraubt sein.



Der Auffangbehälter ist rechtzeitig zu entleeren; Überfüllung führt zu Störungen am Nietgerät.



Das Nietgerät darf nicht als Schlagwerkzeug benutzt werden.



Druckluftanschlußleitungen regelmäßig auf Festsitz und Dichtheit kontrollieren.



Bei Wartungsarbeiten am Nietgerät und bei Nichtgebrauch ist das Gerät immer vom Druckluftnetz zu trennen.



Beim Arbeiten mit dem Nietgerät stets Schutzbrille tragen. Persönliche Schutzausrüstung wie Schutzkleidung, Handschuhe, Sicherheitshelm, rutschfeste Schuhe, Gehörschutz und Sicherung gegen Absturz wird empfohlen.



Zulässigen Betriebsdruck nicht überschreiten.



Beim Ablegen das Nietgerät gegen Herunterfallen sichern.



Reparaturen sind nur durch eine geeignete Fachkraft auszuführen. Im Zweifelsfalle ist das Nietgerät unzerlegt an den Lieferer oder GESIPA einzusenden.

alle Werkstoffe

Gerätetyp

Standardblindniete Ø

(mm)

ca.100 bis 200 je nach Größe

TAURUS 2

1,6

ca.2,3

9.000 ca.30

< 2,5

✔ ✔ ✔

3. Arbeitsbereiche

4. Technische Daten

Gerätetyp

Gewicht (kg) Betriebsdruck (bar) Gerätehub (mm) Schlauchanschluß Ø (mm) Volumen Auffangbehälter

(Restdorne) Luftverbrauch (NI/Niet) Setzkraft bei 5 bar (N) Hydrauliköl, ISO VG 32 bis 46 (ml) Geräuschemmission L

pa (dB)

Vibration (m/s

) Druckluftqualität (gefiltert) Integrierte Restdornabsaugung Integrierte Blindnietansaugung

TAURUS 1

1,3

ca.1,0

4.200 ca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ca.4,8

14.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ca.4,8

20.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 2

bis 5

bis 6 Alu

TAURUS 1

2,4 – 3,2

bis 4 Alu

TAURUS 3

bis 6,4

bis 8 Alu

TAURUS 4

bis 6,4

bis 8 Alu

Page 7

5. Ausrüstung/Zubehör

6. Mundstücks–Zuordnung

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Gerätetyp (Artikel-Nr.)

Mundstück in Arbeitsposition Mundstücke am Geräteboden

1 Montageschlüssel SW12/14 (756 2195) 1 Montageschlüssel SW14/17 (756 2187) 1 Flasche Hydrauliköl 100 ml (715 8955) 1 Öl-Nachfüllbehälter

(756 2179)

Mundstück

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Niet-Werkstoff

Alu CAP-Alu, CAP-CU

Alu, CU, Stahl, Edelstahl, Stinox, Alu/Alu, PG-Alu, PG-Stahl

Alu, CU, CAP-Alu, CAP-Cu Stahl, Alu/Alu, PG-Alu Edelstahl, Stinox, PG-Stahl Alu, CAP-Alu, CAP-CU, PG-Alu Stahl, Alu/Alu Edelstahl, Stinox, PG-Stahl Alu Stahl Alu Stahl, Alu/Alu Alu

Artikel-Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Niet Ø (mm)

2,4 3,2

3 und 3,2

4 4

4 5 und 4,8 5 und 4,8 5 und 4,8

6,4 6,4

Mundstück

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Niet-Werkstoff

Alu/Alu Alu/Alu Alu/Alu, Stahl/Stahl, Monel/Edelstahl Alu/Alu

Artikel-Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Mundstück

17/31 MG* 17/41 MG*

Niet-Werkstoff

Alu/Alu, Stahl/Stahl, Edelstahl Alu/Alu, Stahl/Stahl, Edelstahl

Artikel-Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Mundstücke in verlängerter Ausführung und weitere Spezialausführungen sind auf Anfrage als

Sonderzubehör lieferbar.

Page 8

7. Inbetriebnahme

Vor Inbetriebnahme Betriebsanleitung sowie Sicherheitshinweise lesen, beachten

(!)

und

sorgfältig aufbewahren. Druckluftnetzanschluss zum Nietgerät durch

Fachkraft erstellen.

7.1 Auffangbehälter aufsetzen

Auffangbehälter für Restdorne bis zum Anschlag (durch Rechtsdrehung) aufschrauben.

7.2

Auswahl und Wechsel des Mundstückes

Achtung!

Immer das der Blindnietgröße



entsprechende Mundstück einsetzen. (Auswahl nach Tabelle gemäß Punkt 6)

Wechsel des Mundstückes

– Nietgerät vom Druckluftnetz trennen. – Mundstück von Stahlhülse abschrauben. – Ausgewähltes Mundstück einschrauben

und festziehen.

7.3 Setzen eines Blindnietes

– Nietgerät an Druckluftnetz anschließen. – Blindniet in das Mundstück einstecken

und mit dem Nietgerät bis zum Anschlag

in die Fügegut-Bohrung einführen. – Auslöser betätigen bis der Nietdorn abreißt. – Auslöser loslassen. – Der Restdorn wird automatisch in den

Auffangbehälter gefördert (s.Pkt.7.5).

7.4

Ansaugen und Halten eines Blindnietes

Diese Funktion dient dazu, den Blindniet im Mundstück des Nietgerätes zu halten, wenn senkrecht nach unten genietet werden soll. – Absperrventil Nr.88 im Nietgerätekopf mittels

Stift (z.B. Nietdorn) nach links oder rechts bis

zum Anschlag schieben. – Nach dem Greifen des Nietgerätes den

Schieber Nr.86 bis zum Einrasten nach oben

schieben. Zum Ausschalten der Ansaugung

den Schieber nach unten schieben. – Durch Zurückschieben des Absperrventils

Nr.88 wird die komplette Ansaugfunktion

des Gerätes abgestellt.

7.5 Entleerung des Auffangbehälters

– Der Auffangbehälter ist rechtzeitig zu ent-

leeren; Überfüllung führt zu Störungen am

Nietgerät. – Auffangbehälter durch Linksdrehung ab-

schrauben, Restdorne in geeignetem Behälter

sammeln. – Auffangbehälter aufschrauben.

8. Wartung und Pflege

Der komplette Greifmechanismus muß regelmäßig gewartet werden.

8.1 Futterbacken ölen

– Nietgerät vom Druckluftnetz trennen – Stahlhülse Nr.24 abschrauben – Kompletten Futtermechanismus bis zum

O-Ring Nr.17 in Ölbad tauchen bzw. Futterbacken Nr.15 mit Öl benetzen und abtropfen lassen.

– Zusammenbau in umgekehrter Reihenfolge

8.2 Futterbacken wechseln

– Gerät vom Druckluftnetz trennen – Stahlhülse Nr.24 abschrauben – Futtergehäuse Nr.16 abschrauben – Futterbacken Nr.15 entnehmen –

Futtergehäuse reinigen und Gleitflächen fetten

– Neue Futterbacken von vorn einsetzen

(werden vom Fett gehalten)

– Zusammenbau erfolgt in umgekehrter

Reihenfolge; alle Teile fest miteinander verschrauben.

8.3 Hydrauliköl nachfüllen

– Nietgerät vom Druckluftnetz trennen. – Stahlhülse Nr.24 abschrauben. – Öl-Nachfüllschraube Nr.30 und Dichtung

Nr.31 mit Torx-Schraubendreher T20 abschrauben.

– Beiliegenden Öl-Nachfüllbehälter mit Deckel

aufschrauben.

– Nietgerät an Druckluftnetz anschließen und

Auslöser betätigen; danach Nietgerät vom

Druckluftnetz trennen. – Altes Öl aus Öl-Nachfüllbehälter ausgießen. – Öl-Nachfüllbehälter bis zur Markierung mit

Hydrauliköl füllen. – Zugkolbeneinheit von Hand mehrfach vor-

sichtig hin- und herbewegen bis Öl blasenfrei

austritt; Zugkolbeneinheit vollständig bis

Anschlag nach hinten schieben und hinten

stehen lassen. – Öl-Nachfüllbehälter abschrauben und Öl-

Nachfüllschraube mit Dichtung einschrauben. – Nietgerät an Druckluftnetz anschließen und

Nietgerät zweimal auslösen. – Öl-Nachfüllschraube vorsichtig ca. 2 Umdre-

hungen lösen; Zugkolbeneinheit bewegt sich

langsam bis in die vordere Endlage.

Dabei austretendes Öl mit Lappen auffangen. – Öl-Nachfüllschraube festziehen – Stahlhülse aufschrauben.

Page 9

8.4 Lagerung

Der Aufbewahrungsort für das Nietgerät soll trocken und frostsicher sein

9. Reparatur

Garantiereparaturen werden grundsätzlich vom Hersteller durchgeführt.

Reparaturen außerhalb der Garantiezeit sind

nur von fachkundigem Personal

auszuführen. Nichtbeachtung von Montage- und Einstellvorschriften als auch nicht-fachkundiger Umgang können zu schwerwiegenden Schäden am Nietgerät führen. Im Zweifelsfall ist das Nietgerät an den Lieferer oder

GESIPA

einzu-

senden.

10. Behebung von Störungen

10.1 Blindniet wird nicht gesetzt

– Futterbacken Nr.15 verschmutzt – reinigen und Gleitflächen ölen (siehe Pkt.8.1) – Futterbacken Nr.15 stumpf – wechseln (siehe Pkt.8.2) – Betriebsdruck nicht ausreichend – siehe Betriebsdruck (siehe Pkt.4) – Gerätehub zu gering – Hydrauliköl nachfüllen (siehe Pkt.8.3)

10.2 Restdorn wird nicht abgesaugt

– Auffangbehälter voll – leeren (siehe Pkt.7.5) – falsches Mundstück verwendet – gemäß Tabelle austauschen (siehe Pkt.6) – Mundstück verschlissen – erneuern – Restdorn in Futterbacken verkeilt – Futterbacken und Futtergehäuse reinigen

und Gleitflächen ölen; bei Verschleiß erneuern (siehe Pkt.8.2)

Abhilfe

Ursache

Abhilfe

Ursache

11. Garantie

Für dieses Nietgerät leisten wir 12 Monate Garantie ab Liefertag. (Nachweis durch Rechnung oder Lieferschein)

Schäden die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, werden von der Garantie ausgeschlossen.

Schäden die durch Material- oder Herstellungsfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät

unzerlegt

an den Lieferer oder

GESIPA

gesandt wird.

Page 10

12. Konformitätserklärung

Hiermit erklären wir, dass die Bauart der pneumatisch

hydraulischen Blindnietgeräte

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

bei bestimmungsgemäßer Verwendung den nachfolgend angeführten Normen, Gesetzen und Vorschriften entspricht:



98/37/EG

H.U.Harder

(Sicherheitsbeauftragter)

Page 11

Table of Content Page

1. Conditions of use .................................................................................. 12

2. Safety Notes ........................................................................................... 12

3. Working Range ..................................................................................... 12

4. Technical Data ........................................................................................ 12

5. Equipment/Accessories ........................................................................ 13

6. Nosepiece table ..................................................................................... 13

7. Starting Procedure

7.1 Installing the mandrel container

............................................................ 14

7.2 Selecting and changing a nosepiece

...................................................... 14

7.3 Setting a blind rivet

............................................................................... 14

7.4 Suction and holding a blind rivet

........................................................... 14

7.5 Emptying the mandrel container

............................................................ 14

8. Maintenance and Care

8.1 Lubricating the jaws

.............................................................................. 14

8.2 Changing jaws

...................................................................................... 14

8.3 Refilling the hydraulic fluid

.................................................................... 14

8.4 Storage conditions

................................................................................ 15

9. Repair operations ................................................................................. 15

10. Troubleshooting

10.1 Blind rivet does not set

........................................................................ 15

10.2 Spent mandrel is not evacuated

.......................................................... 15

11. Warranty Conditions ............................................................................ 15

12. Conformity Declaration ................................................................ 16

Page 12

Type of tool

Standard blind rivet Ø

(mm)

1. Conditions of Use

This blind rivet setting tool may be used only to set blind rivets, as described in the operating instructions.

The safety instructions MUST be followed!

2. Safety Notes



Use the tool ONLY to set blind rivets



Never overload the tool: Work within the stated performance parameters



Never operate the tool without placing the blind rivet in the hole of the workpiece or the rivet could come off the tool! Do not point the tool head towards yourself or anyone else!



The spent-mandrel container should always be screwed tightly on to the tool whilst in operation.



Regularly empty the spent mandrel container: Overloading may cause damage to the tool.



Do not use the tool as a hammer.



Regularly check the compressed air connections for 'play' and leakage.



Prior to maintenance and when not in use, always disconnect the tool from the compressed air supply.



Safety glasses should always

be worn when using the riveting tool. The use of any personal protective clothing is always recommended.



Do not exceed the air pressure limit of the tool.



When not in use, make sure that the tool cannot fall to the floor.



Repairs should be carried out only by qualified staff. When in doubt, the tool should be sent back (not dismantled) to the supplier or to Gesipa.

3. Working Range

4. Technical Data

Type of tool

Weight (kg) Operating pressure (bar) Stroke (mm) Air connecting hose Ø (mm) Spent mandrel container capacity

(spent mandrels) Air consumption (Liter/rivet) Setting Power at 5 bar (N) Hydraulic fluid ISO VG 32 up to 46 (ml) Noise emission L

pa (dB)

Vibration (m/s

) Compressed air requirement (filtered) Integrated spent mandrel ejection Integrated rivet retention

all materials

approx. 100 to 200 acc. to size

TAURUS 2

1,6

approx.2,3

9.000

approx.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

approx.1,0

4.200

approx.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

approx.4,8

14.000

approx.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

approx.4,8

20.000

approx.30

< 2,5

✔ ✔ ✔

TAURUS 2

up to 5

up to 6 Alu

TAURUS 1

2,4 – 3,2

up to 4 Alu

TAURUS 3

up to 6,4

up to 8 Alu

TAURUS 4

up to 6,4

up to 8 Alu

Page 13

5. Equipment/Accessories

6. Nosepiece table

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Type of tool (Part-N°.)

Nosepiece in working position Nosepieces in tool base

1 wrench SW12/14 (756 2195) 1 wrench SW14/17 (756 2187) 1 bottle of Hydr. fluid 100 ml (715 8955) 1 oil filling container

(756 2179)

Nosepiece

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Rivet Material

Alu CAP-Alu, CAP-CU

Alu, CU, Steel, Stainl. Steel, Stinox, Alu/Alu, PG- Alu, PG-Steel

Alu, CU, CAP-Alu, CAP-Cu Steel, Alu/Alu, PG-Alu Stainl. Steel, Stinox, PG-Steel Alu, CAP-Alu, CAP-CU, PG-Alu Steel, Alu/Alu Stainl. Steel, Stinox, PG-Steel Alu Steel Alu Steel, Alu/Alu Alu

Part-N°.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Rivet Ø (mm)

2,4 3,2

3 and 3,2

4 4

4 5 and 4,8 5 and 4,8 5 and 4,8

6,4 6,4

Nosepiece

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Rivet Material

Alu/Alu Alu/Alu Alu/Alu, Steel/Steel, Monel/Stainl. Steel Alu/Alu

Part-N°.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Nosepiece

17/31 MG* 17/41 MG*

Rivet Material

Alu/Alu, Steel/Steel, Stainl. Steel Alu/Alu, Steel/Steel, Stainl. Steel

Part-N°.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Available as a special accessory

Elongated nosepieces and further special nosepieces available on request.

Page 14

7. Starting Procedure

Before use, read, pay attention to and carefully keep both the operating and safety instructions.

Ensure a specialist.connects the compressed air supply to the riveting tool

7.1 Installation of the spent mandrel

Screw the spent mandrel container on to the tool by turning it clockwise.

7.2

Selection and exchange of nosepieces



Attention:

Always use a nosepiece corresponding to the blind rivet size (selection according to table point 6.)

Exchanging nosepieces

– Disconnect the tool from the compressed air – Unscrew the nosepiece from the tool head – Screw in and tighten the replacement nose-

piece.

7.3 Setting a blind rivet

– Connect the tool to the compressed air. – Insert the blind rivet into the nosepiece and

place the rivet into the workpiece – Press the yellow trigger until mandrel breaks. – Release the yellow trigger – The mandrel is automatically transported to

the mandrel container (see point 7.5)

7.4

Suction and holding of a blind rivet

This feature allows the blind rivet to be held in the tool nosepiece for vertical, downwards riveting. – Open the ON/OFF valve N° 88 in the tool

head by pushing it to the right or left stop

with a pin (e.g. a mandrel) to enable the

suction feature. – After Closing the hand on the pistol grip push

slider N° 86 upwards to stop to switch on the

suction. Pushing slider N° 86 downwards will

switch off the suction. – Pushing back the ON/OFF valve N° 88 will

permanently disable the suction feature.

7.5 Emptying the mandrel container

– The mandrel container must be emptied

regularly; Overfilling causes the tool to mal-

function. – Unscrew the container counter-clockwise and

dispose of spent mandrels according to valid

recycling procedures. – Screw the spent mandrel container back on

to the tool.

8. Maintenance and Care

The complete jaw assembly must be regularly maintained.

8.1 Lubricating the jaws

– Disconnect the tool from the compressed air – Screw off steel head N° 24 – Dip the complete jaw housing into oil as far

as N° 17 O-ring, or spray oil on Jaws N° 15

– Reassemble in reverse order.

8.2 Exchanging jaws

– Disconnect the tool from the compressed air – Screw off steel head N° 24 – Screw off jaw housing N° 16 – Remove jaws N° 15 –

Clean jaw housing and grease friction surfaces

– Insert new jaws from the front (grease will

hold in position)

– ReasseHydraulic fluid refill

8.3 Hydraulic fluid refill

– Disconnect the tool from the compressed air – Screw off steel head N° 24 – Unscrew and remove fluid refill screw N° 30

c/w sealing ring N° 31, using a T20 Torx screwdriver

– Screw on included oil filling container

with cover

– Reconnect the tool to the air pressure and

depress yellow trigger once. Disconnect the

tool from compressed air – Empty old oil from the oil container. – Fill oil container with new hydraulic fluid,

up to mark – Move traction rod back and forth carefully

several times by hand until oil escapes

bubble-free. Push traction rod fully back up

to stop and leave in this position. – Remove oil filling container and screw back

sealing ring and refill screw – Reconnect the tool to compressed air and

depress trigger twice. – Carefully loosen oil filling screw by 2 revs;

Traction rod will move slowly up to forward

stop. Wipe away spilt oil. – Retighten oil filling screw – Screw on steel head N° 24

Page 15

8.4 Storage conditions

Keep tool in a dry, frost-proof area

9. Repair

In principle, warranty repairs should only be carried out by the manufacturer.

When warranty expires, repairs should be carried out by trained personnel. Failure to correctly carry out setting instructions and incorrect handling can lead to serious tool defects. When in doubt, the tool should be returned to the manufacturer.

10. Troubleshooting

10.1 Blind rivet does not set

– Jaws N° 15 dirty – Clean and lubricate (point 8.1) – Jaws N° 15 worn – Change jaws (point 8.2) – Low air pressure – See air pressure requirement (point 4) – Stroke too small – Refill hydraulic fluid (point 8.3)

10.2 Spent mandrel is not evacuated

– Spent mandrel container full – Empty spent mandrel container (point 7.5) – Wrong nosepiece in use – Change according to table (Point 6) – Nosepiece worn – Change nosepiece – Spent mandrel jammed in jaw housing – Clean and oil jaws or change if worn

(point 8.2)

Remedy

Cause

Remedy

Cause

11. Warranty

This riveting tool has a 12 months warranty from the date of delivery (to be proven by invoice or delivery note). Damage caused by wear, overload or improper handling is excluded from the warranty.

Damage caused by material or manufacturing defects will be covered by the warranty and will be repaired or replaced free of charge.

Claims can only be accepted if the complete riveting tool

(not dismantled)

is returned to

the distributor, or to

GESIPA.

Page 16

12. Conformity Declaration

We hereby declare that the construction of the pneumatic hydraulic blind riveting tools

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

when used in accordance with the operating instructions meets the following standards, laws and regulations:



98/37/EEC

H.U.Harder

(Safety Officer)

Page 17

Table des matières Page

1. Utilisation nominale ............................................................................. 18

2. Consignes de sécurité .......................................................................... 18

3. Capacité ................................................................................................... 18

4. Caractéristiques techniques ................................................................ 18

5. Equipement/Accessoires ..................................................................... 19

6. Attribution des embouchures ............................................................ 19

7. Mise en service

7.1 Montage du bol de récupération des clous

............................................ 20

7.2 Choix et montage de l’embouchure

....................................................... 20

7.3 Pose d’un rivet aveugle

......................................................................... 20

7.4 Aspiration et maintien du rivet

.............................................................. 20

7.5 Vidage du bol de récupération

.............................................................. 20

8. Entretien courant

8.1 Lubrification des mors

........................................................................... 20

8.2 Changement des mors

........................................................................... 20

8.3 Remplissage du fluide hydraulique

........................................................ 20

8.4 Stockage

............................................................................................... 21

9. Réparations ............................................................................................ 21

10. Traitement des pannes

10.1 Le rivet n’est pas posé

......................................................................... 21

10.2 Le clou rompu n’est pas évacué

........................................................... 21

11. Garantie .................................................................................................. 21

12. Déclaration de conformité .......................................................... 22

Page 18

Type d’outil

Ø Rivets standard

(mm)

1. Utilisation nominale

L’outil de rivetage ne doit être utilisé que pour poser des rivets aveugles, suivant les indications de la notice.

Les consignes de sécurité doivent être respectées.

2. Consignes de sécurité



L’outil de rivetage ne doit être utilisé que pour poser des rivets aveugles.



Ne pas surcharger l’appareil et travailler uniquement dans la gamme de performances indiquée.



Ne pas riveter à vide ! Le rivet peut alors être éjecté de l’outil. Ne jamais diriger l’outil vers des personnes.



Le bol de récupération des clous doit être monté en permanence sur l’outil pendant le travail.



Vider régulièrement le bol de récupération des clous afin d’éviter des pannes dues à l’engorgement de celui-ci.



Ne jamais utiliser l’outil comme un marteau.



Contrôler régulièrement le branchement et l’étanchéité des conduites d’air comprimé.



En cas de non-utilisation ou d’intervention sur l’outil, toujours débrancher l’arrivée d’air comprimé.



Pour utiliser l’outil, porter des lunettes de protection, une protection vestimentaire personnelle, des gants, un casque protecteur, des chaussures antidérapantes, une protection auditive. Une protection contre les chutes est recommandée.



Ne pas dépasser la pression d’alimentation prescrite.



Lorsque l’outil est posé quelque part, s’assurer qu’il ne puisse pas tomber.



Les réparations ne doivent être effectuées que par du personnel qualifié. En cas de doute, renvoyer l’outil au fournisseur ou à GESIPA.

3. Capacité

4. Caractéristiques techniques

Type d’outil

Poids (kg) Pression d’alimentation (bar) Course (mm) Diamètre de conduite Ø (mm) Capacité du bol de récupération

(clous) Consommation d’air (l/rivet) Force de traction à 5 bar (N) Fluide hydraulique, ISO VG 32 à 46 (ml) Niveau de bruit L

pa (dB)

Vibrations (m/s

) Qualité de l’air (filtré) Aspiration des clous rompus intégrée Maintien du rivet par aspiration

tous matériaux

de 100 à 200 suivant taille du clou

TAURUS 2

1,6

ca.2,3

9.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

ca.1,0

4.200 ca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ca.4,8

14.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ca.4,8

20.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 2

max. 5

max. 6 Alu

TAURUS 1

2,4 – 3,2

max. 4 Alu

TAURUS 3

max. 6,4

max. 8 Alu

TAURUS 4

max. 6,4

max. 8 Alu

Page 19

5. Equipement/Accessoires

6. Attribution des embouchures

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Type d’outil (N° d’Art.)

Embouchure en position de travail Embouchures à la base de l’outil

1 clé SW12/14 (756 2195) 1 clé SW14/17 (756 2187) 1

Burette de fluide hydraulique 100 ml

(715 8955)

1 entonnoir de remplissage

(756 2179)

Embouchure

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Matériau du rivet

Alu CAP-Alu, CAP-CU

Alu, CU, acier, inox, Stinox, Alu/Alu, PG-Alu, PG-acier

Alu, CU, CAP-Alu, CAP-Cu acier, Alu/Alu, PG-Alu Inox, Stinox, PG-acier Alu, CAP-Alu, CAP-CU, PG-Alu acier, Alu/Alu inox, Stinox, PG-acier Alu acier Alu acier, Alu/Alu Alu

N° d’Art.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Ø du rivet (mm)

2,4 3,2

3 et 3,2

4 4

4 5 et 4,8 5 et 4,8 5 et 4,8

6,4 6,4

Embouchure

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Matériau du rivet

Alu/Alu Alu/Alu Alu/Alu, acier/acier, Monel/Inox Alu/Alu

N° d’Art.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Embouchure

17/31 MG* 17/41 MG*

Matériau du rivet

Alu/Alu, acier/acier, inox Alu/Alu, acier/acier, inox

N° d’Art.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*livrable en accessoire spécial.

Des embouchures rallongées et des embouchures spéciales sont livrables sur demande.

Page 20

7. Mise en service

Lire la notice et les instructions de sécurité avant la mise en service et conserver celles-ci en lieu sûr.

Faire raccorder l’outil à l’air comprimé par un spécialiste.

7.1 Montage du bol de récupération des clous

Visser le bol de récupération à l’arrière de l’outil (un quart de tour dans le sens des aiguilles d’une montre, sans forcer)

7.2

Choix et changement des embouchures

Attention:

Utiliser les embouchures



compatibles avec les rivets en suivant les indications du tableau 6.

Changement de l’embouchure

– Débrancher l’outil – Dévisser l’embouchure de la douille – Revisser l’autre embouchure et la serrer

7.3 Pose d’un rivet aveugle

– Raccorder l’outil à l’air comprimé – Introduire le rivet dans l’embouchure et faire

entrer celui-ci dans l’orifice de pose jusqu’en butée

– Appuyer sur la gachette jusqu’à la rupture

du clou – Relâcher la gachette – Der Restdorn wird automatisch in den Le clou

rompu est automatiquement transporté vers le

réservoir (voir para. 7.5).

7.4

Aspiration et maintien du rivet

Cette fonction sert à maintenir un rivet dans l’embouchure lorsque celui-ci doit être posé verticalement vers le bas. – Enfoncer vers la gauche ou la droite le pous-

soir N° 88 de la valve d’aspiration qui se

trouve dans la tête de l’outil au moyen d’une

tige ou d’un clou de rivet, par exemple. – En saisissant l’outil par sa crosse, pousser le

curseur N° 86 vers le haut d’un mouvement

du majeur pour ouvrir l’aspiration. Pour la

refermer, repousser le curseur vers le bas. – Pour couper complètement l’aspiration, enfon-

cer le poussoir N° 88 de la valve d’aspira-

tion dans l’autre sens.

7.5 Vidage du bol de récupération

– Toujours vider le bol de récupération bien

avant son engorgement, sinon des dom-

mages pourraient être causés à l’outil.

– Dévisser le bol (1/4 de tour sens inverse des

aiguilles d’une montre) et vider celui-ci.

– Revisser le bol sur l’outil.

8.Entretien courant

Le mécanisme de traction doit être nettoyé régulièrement.

8.1 Lubrification des mors

– Débrancher l’outil. – Dévisser la douille N° 24. – Tremper le mécanisme de serrage complet

dans l’huile jusqu’au niveau du joint torique N° 17, ou pulvériser de l’huile directement sur les mors N° 15 et laisser égoutter.

– Remontage dans l’ordre inverse.

8.2 Changement des mors

– Débrancher l’outil. – Dévisser la douille N° 24. – Dévisser le mécanisme de serrage N° 16. – Retirer les mors N° 15. –

Nettoyer le mécanisme de serrage et graisser les surfaces de frottement.

– Introduire les nouveaux mors par l’avant

(ils seront maintenus par la graisse).

– Remontage dans l’ordre inverse en serrant

les vissages

8.3 Remplissage de fluide hydraulique

– Débrancher l’outil – Dévisser la douille N° 24 – Dévisser la vis de remplissage N° 30 avec

son joint torique N° 31 au moyen d’un tournevis Torx T 20.

– Visser l’entonnoir de remplissage sur l’orifice

avec son couvercle.

– Reconnecter l’outil à l’air comprimé, appuyer

sur la gachette et débrancher à nouveau l’outil.

– Vider la le fluide hydraulique accumulé dans

l’entonnoir et le remplir de fluide neuf jusqu’à la marque

– Actionner le mécanisme d traction d’avant en

arrière plusieurs fois à la main avec précaution, puis repousser celui-ci jusqu’en butée arrière et le laisser dans cette position.

– Enlever l’entonnoir de remplissage et revisser

la vis N° 30 et son joint N° 31.

– Reconnecter l’outil à l’air comprimé et

l’actionner deux fois.

– Déserrer ensuite la vis N° 30 de deux tours

avec précaution. Le mécanisme de traction revient alors lentement en butée avant. Essuyer l’huile qui s’échappe avec un chiffon.

Page 21

– Reserrer la vis de remplissage N° 30. – Revisser la douille N° 24.

8.4 Stockage

Stocker l’outil dans un endroit sec et à l’abri du gel.

9. Réparations

Les réparations sous garantie sont à effectuer par le fabricant ou son agent agréé.

Les réparations hors garantie doivent être effectuées par du

personnel qualifié

. Le non-respect des instructions de montage et de réglage, ainsi qu’un maniement erroné peuvent conduire à des dommages considérables. En cas de doute, il est conseillé de renvoyer l’outil au fournisseur ou à

GESIPA

10. Traitement des pannes

10.1 Le rivet n’est pas posé

– Mors N° 15 encrassés – Nettoyer et lubrifier (voir para. 8.1) – Mors N° 15 usés – changer (voir para. 8.2) – Pression d’air insuffisante – Voir pression au para. 4 – Course trop courte –

Remettre du fluide hydraulique (voir para. 8.3)

10.2 Le clou rompu n’est pas évacué

– Bol de récupération plein – vider (voir para. 7.5) – Mauvaise embouchure – Echanger suivant le tableau 6 – Embouchure usée – changer – Clou coincé dans le mécanisme de traction – Nettoyer et lubrifier les mors, ou

les changer si usés (voir para 8.2)

Remède

Cause

Remède

Cause

11. Garantie

La garantie est de 12 mois à compter de la date de livraison, bon de livraison ou facture faisant foi. Les dommages relevant de l’usure normale , de la surcharge ou d’un maniement erroné sont exclus de la garantie.

Les dommages relevant de défauts de matériaux ou de main d’œuvre du fabricant peuvent être corrigés soit par réparation, soit par échange, à la discrétion du fabricant.

Les réclamations ne peuvent être acceptées que si l’outil est renvoyé

non démontéà GESIPA

ou son agent agréé.

Page 22

12. Déclaration de conformité

Nous déclarons que les outils de rivetage hydropneumatiques

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

Sont conformes aux normes, lois et règlements suivants, dans le cadre de leur utilisation nominale:



98/37/CEE

H.U.Harder

(Responsable de la sécurité)

Page 23

Contenido Página

1. Condiciones de uso .............................................................................. 24

2. Notas de seguridad ............................................................................. 24

3. Campo de trabajo ................................................................................ 24

4. Datos técnicos ........................................................................................ 24

5. Equipamiento/Accesorios ................................................................... 25

6. Tabla de boquilla .................................................................................. 25

7. Puesta en funcionamiento

7.1 Instalación del recipiente recogedor de vástagos

................................... 26

7.2 Seleccionar y cambiar una boquilla

....................................................... 26

7.3 Fijar un remache

................................................................................... 26

7.4 Succión y sujeción de un remache

......................................................... 26

7.5 Vaciado del recipiente de vástagos

....................................................... 26

8. Mantenimiento y cuidado

8.1 Lubricar las mordazas

........................................................................... 26

8.2 Cambiar las mordazas

.......................................................................... 26

8.3 Rellenar el fluido hidráulico

.................................................................. 26

8.4 Condiciones de almacenamiento

........................................................... 27

9. Reparación ............................................................................................. 27

10. Solución de problemas

10.1 El remache no queda fijado

................................................................ 27

10.2 No evacua el vástago

........................................................................ 27

11. Garantía .................................................................................................. 27

12. Declaración de conformidad ...................................................... 28

Page 24

Tipo de herramienta

Remaches standard Ø

(mm)

1. Condiciones de uso

La remachadora sólo puede utilizarse, como se describe en las indicaciones, para fijación de remaches.

¡Se deben seguir las notas de seguridad!

2. Notas de seguridad



Utilizar la remachadora únicamente para fijación de remaches.



No sobrecargar la remachadora, trabajar dentro de los parámetros de rendimiento establecidos.



No remachar sin colocar el remache en el espacio de la pieza de trabajo, ya que el remache podría salir fuera de la herramienta. No apuntar con la remachadora hacia uno mismo o hacia otras personas.



El recipiente de vástagos debe estar siempre atornillado fuertemente en la herramienta mientras se está trabajando.



Vaciar al mismo tiempo regularmente el recipiente de vástagos; el sobrellenado conlleva problemas con la remachadora.



La remachadora no debe ser utilizada como martillo.



Comprobar regularmente las conexiones del aire comprimido para asegurar la fijación y estanqueidad.



Para mantenimiento de la remachadora y cuando no se utilice se debe desconectar siempre el aparato del suministro del aire comprimido.



Ponerse gafas de protección para trabajar con la remachadora. Se recomienda el uso de todo tipo de equipamiento de protección como ropa de protección, guantes, casco, zapatos antideslizantes, protección de oídos y aseguramiento contra caídas.



No exceder el límite de presión de aire autorizado.



Cuando no se use el aparato, asegurarse de que la herramienta no pueda caer al suelo.



Las reparaciones se deben llevar a cabo únicamente por profesionales cualificados. En caso de duda, devolver la remachadora (no desmontada) al proveedor o a GESIPA.

3. Campo de trabajo

4. Datos técnicos

Tipo de herramienta

Peso (kg) Presión de trabajo (bar) Recorrido (mm) Boquilla de empalme Ø (mm) Capacidad del recipiente de vástagos

(vástagos) Consumo de aire (litro/remache) Potencia de ajuste (N) Fluido hidráulico, ISO VG 32 hasta 46 (ml) Emisión de ruidos L

pa (dB)

Vibración (m/s

) Calidad del aire comprimido (filtrado) Expulsión de vástagos Retención del remache integrado

todos los materiales

aprox.100 a 200 según tamaño

TAURUS 2

1,6

aprox.2,3

9.000

aprox.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

aprox.1,0

4.200

aprox.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

aprox.4,8

14.000

aprox.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

aprox.4,8

20.000

aprox.30

< 2,5

✔ ✔ ✔

TAURUS 2

hasta 5

hasta 6 Alu

TAURUS 1

2,4 – 3,2

hasta 4 Alu

TAURUS 3

hasta 6,4

hasta 8 Alu

TAURUS 4

hasta 6,4

hasta 8 Alu

Page 25

5. Equipamiento/Accesorios

6. Tabla de boquilla

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Tipo de herramienta (Código de artículo)

Boquilla en posición de trabajo Boquilla en la base de la herramienta

1 Llave inglesa SW12/14 (756 2195) 1 Llave inglesa SW14/17 (756 2187) 1 botella de fluido hidráulico 100 ml (715 8955) 1 recipiente de rellenado de aceite

(756 2179)

Boquilla

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Material de remache

Alu CAP-Alu, CAP-CU

Alu, CU, Acero, Acero inox., Stinox, Alu/Alu, PG-Alu, PG- Acero

Alu, CU, CAP-Alu, CAP-Cu Acero, Alu/Alu, PG-Alu Acero inox., Stinox, PG-Acero Alu, CAP-Alu, CAP-CU, PG-Alu Acero, Alu/Alu Acero inox., Stinox, PG-Acero Alu Acero Alu Acero, Alu/Alu Alu

Código de art.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Remache Ø (mm)

2,4 3,2

3 y 3,2

4 4

4 5 y 4,8 5 y 4,8 5 y 4,8

6,4 6,4

Boquilla

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Material de remache

Alu/Alu Alu/Alu Alu/Alu, Acero/Acero, Monel/Acero,Inox. Alu/Alu

Código de art.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Boquilla

17/31 MG* 17/41 MG*

Material de remache

Alu/Alu, Acero/Acero, Acero inox. Alu/Alu, Acero/Acero, Acero inox.

Código de art.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Disponible como accesorio especial

Boquillas alargadas y otras boquillas especiales disponibles a petición.

Page 26

7. Puesta en funcionamiento

Antes de usar, leer y prestar atención cuidadosamente tanto a las instrucciones de uso como a las de seguridad.

Asegúrese que un profesional conecte el suministro del aire comprimido a la remachadora.

7.1 Instalación del recipiente recogedor de vástagos

Atornillar el recipiente de vástagos a la herramienta girando en el sentido de las agujas del reloj.

7.2

Selección y cambio de boquillas

Atención:

Usar siempre la boquilla



correspondiente al tamaño del remache (selección de acuerdo a la tabla del punto 6).

Cambio de boquillas

– Desconectar la herramienta del aire

comprimido

– Desatornillar la boquilla de la cabeza de

la herramienta

– Atornillar y apretar el recambio de boquilla.

7.3 Fijar un remache

– Conectar la herramienta al aire comprimido. –I

nsertar el remache dentro de la boquilla y colo-

car el remache dentro de la pieza de trabajo

– Presionar el gatillo amarillo hasta que el

vástago se rompa. – Liberar el gatillo amarillo – El vástago es transportado automáticamente

al recipiente de vástagos (ver punto 7.5).

7.4

Succión y sujeción de un remache

Esta funcción, sirve para sostener el remache en la boquilla de la remachadora, cuando hay que remachar verticalmente. – Mover la obstrucción Nr. 88 en la cabeza

de la remachadora, con ayuda de una punta

(p.ejempl. con la espiga del vástago) a la

izquierda o derecha hasta el tope. – Cuando la remachadora haya cogido, mover

el pasador Nr. 86 hacia arriba hasta que

encaje. Para terminar la funcción aspiratoria,

mover el pasador hacia abajo. –

Moviendo la obstrucción Nr. 88 hacia atras,

termina la funcción aspiratoria completamente.

7.5 Vaciado del recipiente de vástagos

– El recipiente de vástagos debe ser vaciado

regularmente. Un sobrellenado provoca un

mal funcionamiento de la herramienta.

– Desatornillar el recipiente en el sentido con-

trario a las agujas del reloj y deshacerse de los vástagos usados de acuerdo a procedimientos de reciclaje válidos.

– Atornillar de nuevo el recipiente de vástagos

a la herramienta.

8. Mantenimiento y cuidado

El montaje completo de las mordazas debe ser revisado regularmente.

8.1 Lubricar las mordazas

–

Desconectar la herramienta del aire comprimido – Desatornillar la cabeza de acero Nº 24 –

Introducir el alojamiento completo de la morda-

za en el lubricante hasta la junta tórica Nº 17

o rociar lubricante sobre las mordazas Nº 15 – Volver a montar en orden contrario

8.2 Cambiar las mordazas

–

Desconectar la herramienta del aire comprimido – Desatornillar la cabeza de acero Nº 24 –

Desatornillar el alojamiento de la mordazaNº16 – Retirar las mordazas Nº 15 –

Limpiar el alojamiento de la mordaza y

engrasar las superficies de fricción – Insertar mordazas nuevas desde la parte

delantera (la grasa mantendrá en posición) – Volver a montar en el orden contrario.

Apretar firmemente todos las piezas entre sí.

8.3 Rellenar el fluido hidráulico

–

Desconectar la herramienta del aire comprimido – Desatornillar la cabeza de acero Nº 24 – Desatornillar y retirar el tornillo del rellenado

del fluido Nº 30 y la junta Nº 31 usando un

destornillador Torx T20 – Atornillar incluido el recipiente del rellenado

del lubricante con tapa – Volver a conectar la herramienta a la presión

del aire y apretar el gatillo amarillo una vez.

Desconectar la herramienta del aire compri-

mido –

Vaciar el aceite usado del recipiente del aceite – Rellenar el recipiente del aceite con nuevo

fluido hidráulico, hasta la marca. – Mover el pistón de un lado a otro cuidadosa-

mente varias veces con la mano hasta que

salga el aceite libre de burbujas. Empujar el

pistón completamente hacia atrás hasta el

tope y dejarlo en esta posición –

Quitar el recipiente del rellenado del aceite y

volver a atornillar la junta y rellenar el tornillo – Volver a conectar la herramienta al aire com-

primido y apretar el gatillo dos veces

Page 27

– Cuidadosamente aflojar el tornillo del rellena-

do del aceite con 2 vueltas. El pistón se moverá lentamente hasta el tope de delante. Limpiar el fluido derramado.

– Atornillar la cabeza de acero Nº 30

8.4 Condiciones de almacenamiento

Mantener la herramienta en un área seca, libre de heladas

9. Reparación

En principio, las reparaciones de garantía se llevan a cabo únicamente por el fabricante.

Cuando la garantía expire, las reparaciones se harán por

personal cualificado.

El no respetar las instrucciones de montaje y las normas de manejo puede conducir a serios defectos en la herramienta. En caso de duda, la herramienta debe enviarse de vuelta al

fabricante

10. Solución de problemas

10.1 El remache no queda fijado

– Las mordazas Nº 15 sucias – Limpiar y lubricar (punto 8.1) – Las mordazas Nº 15 gastadas – Cambiar las mordazas (punto 8.2) – Presión del aire baja – Ver la presión de funcionamiento (punto 4) – Recorrido muy escaso – Rellenar el fluido hidráulico (punto 8.3)

10.2 No evacua el vástago usado

– El recipiente del vástago lleno – Vaciar el recipiente del vástago (punto 7.5) – Se usa boquilla equivocada – Cambiarla de acuerdo a la tabla (punto 6) – Boquilla desgastada – Cambiar boquilla – Vástago atascado en el alojamiento – Limpiar y engrasar las mordazas o cambiar

de la mordaza si están desgastadas (punto 8.2)

Remedio

Causa

Remedio

Causa

11. Garantía

Esta remachadora tiene una garantía de 12 meses desde la fecha de entrega (prueba por medio de la factura o de la nota de entrega).

Están excluidos de la garantía los daños causados por desgaste, sobrecarga o manejo indebido.

Los daños causados por defectos de material o de fabricación estarán cubiertos por la garantía y serán reparados o reemplazados de forma gratuita. Únicamente se pueden aceptar reclamaciones si se devuelve al distribuidor, o a

GESIPA

remachadora completa (

no desmontada

Page 28

12. Declaración de conformidad

Por la presente declaramos que la construcción de las remachadoras hidráulico-neumáticas

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

cuando se usan correctamente de acuerdo a las instrucciones de uso cumplen las siguientes normas, leyes y regulaciones:



98/37/CEE

H.U.Harder

(Oficial de Seguridad)

Page 29

Sommario Pagina

1. Condizioni d’uso ................................................................................... 30

2. Note di Sicurezza .................................................................................. 30

3. Capacità di Lavoro ............................................................................... 30

4. Caratteristiche tecniche ....................................................................... 30

5. Attrezzature/Accessori ........................................................................ 31

6. Prospetto degli ugelli ........................................................................... 31

7. Procedura iniziale

7.1 Installazione del portamandrini

............................................................. 32

7.2 Selezione e cambio dell’ugello

.............................................................. 32

7.3 Fissaggio di un rivetto a strappo

........................................................... 32

7.4 Aspirazione e presa del rivetto

.............................................................. 32

7.5 Svuotamento del portamandrini

............................................................ 32

8. Manutenzione

8.1 Lubrificazione dei morsetti

.................................................................... 32

8.2 Sostituzione dei morsetti

....................................................................... 32

8.3 Ricambio del fluido idraulico

................................................................. 32

8.4 Condizioni di magazzinaggio

................................................................ 33

9. Operazioni di riparazione .................................................................. 33

10. Possibili problemi

10.1 Il rivetto non si fissa

............................................................................ 33

10.2 Il mandrino rimanente non viene espulso

............................................ 33

11. Condizioni di Garanzia ....................................................................... 33

12. Dichiarazione di Conformità ...................................................... 34

Page 30

Tipo di attrezzo

Diametro rivetto

(mm)

1. Condizioni d’Uso

Questa rivettatrice deve essere usata solo per fissare rivetti a strappo, come descritto nelle istruzioni di funzionamento.

E’ di estrema importanza che vengano seguite le istruzioni riguardanti la sicurezza

2. Note di Sicurezza



Usare l’attrezzo esclusivamente per fissare rivetti a strappo



Mai sovraccaricare l’attrezzo: usarlo sempre entro le sue normali possibilità come indicato all’interno della confezione.



Mai azionare l’attrezzo senza aver messo il rivetto all’interno dell’apposito foro del pezzo lavorato o il rivetto potrebbe uscire dall’attrezzo. Non rivolgere la testa dell’attrezzo verso se stessi o chiunque altro.



Il contenitore di mandrini usati deve essere sempre avvitato saldamente all’attrezzo mentre lo usate.



Svuotare regolarmente il contenitore di mandrini usati: il sovraccarico potrebbe causare danni alla rivettatrice.



Non usare l’attrezzo come martello.



Controllare regolarmente che l’attacco all’ aria compressa non abbia gioco o perdite.



Prima di attuare le operazioni di manutenzione e quando non viene usato in continuazione, staccare l’attrezzo dall’attacco dell’aria compressa.



Mentre si lavora con la rivettratrice si dovrebbero sempre indossare occhiali protettivi. L’uso di abbigliamento protettivo è sempre raccomandato.



Non superare il limite di aria compressa sopportato dall’attrezzo.



Quando non si usa, assicurarsi che l’attrezzo non cada per terra.



Eventuali operazioni di riparazione devono essere fatte solo da personale qualificato. In caso di dubbi l’attrezzo dovrà essere rispedito al fornitore o smontato dalla Gesipa.

3. Capacità di Lavoro

4. Caratteristiche Tecniche

Tipo di attrezzo

Peso (kg) Pressione in azione (bar) Corsa (mm) Diametro tubo per la Connessione dell’aria (mm) Capacità contenitore mandrini usati Consumo d’aria (Litri/rivetto) Potenza di installazione a 5 bar (N) Fluido idraulico ISO VG da 32 a 46 (ml) Emissione di rumore L

pa (dB)

Vibrazione (m/s

)

Richiesta aria compressa (filtrata) Aspirazione integrata mandrino residuo Ritenzione integrata rivetto

tutti i materiali

Approssimativamente da 100 a 200 a seconda delle misure

TAURUS 2

1,6

2,3 circa

9.000

30 circa

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

1,0 circa

4.200

30 circa

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

4,8 circa

14.000

30 circa

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

4,8 circa

20.000

30 circa

< 2,5

✔ ✔ ✔

TAURUS 2

fino a 5

fino a 6alu

TAURUS 1

2,4 – 3,2

fino a 4alu

TAURUS 3

fino a 6,4

fino a 8alu

TAURUS 4

fino a 6,4

fino a 8alu

Page 31

5. Attrezzature/Accessori

6. Prospetto degli ugelli

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Tipo di attrezzo (Numero di articolo)

Ugello in posizione sul cono Ugello in posizione sulla base dell’attrezzo

1 chiave SW12/14 (756 2195) 1 chiave SW14/17 (756 2187) 1 bottiglia di fluido idraul. 100 ml (715 8955) 1 contenitore di riempimento olio

(756 2179)

Ugello

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Materiale del rivetto

Alluminio CAP-Alluminio, CAP-Rame

Alluminio, Rame, Acciaio, Acciaio Inox, Stinox, Alluminio/Alluminio, PG-Alluminio, PG-Acciaio

Alluminio, Rame, CAP-Alluminio, CAP-Rame Acciaio, Alluminio/Alluminio, PG-Alluminio Acciaio Inox, Stinox, PG-Acciaio Alluminio, CAP-Alluminio, CAP-Rame, PG-Alluminio Acciaio, Alluminio/Alluminio Acciaio Inox, Stinox, PG-Acciaio Alluminio Acciaio Alluminio Acciaio, Alluminio/Alluminio Alluminio

Numero di art.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Rivetto Ø (mm)

2,4 3,2

3 e 3,2

4 4

4 5 e 4,8 5 e 4,8 5 e 4,8

6,4 6,4

Ugello

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Materiale del rivetto

Alluminio/Alluminio Alluminio/Alluminio Alluminio/Alluminio, Acciaio/Acciaio, Monel/Accaio Inox Alluminio/Alluminio

Numero di art.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Ugello

17/31 MG* 17/41 MG*

Materiale del rivetto

Alluminio/Alluminio, Acciaio/Acciaio, Accaio Inox Alluminio/Alluminio, Acciaio/Acciaio, Accaio Inox

Numero di art.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Disponibile come accessorio speciale – ugelli allungati e altri ugelli speciali sono disponibili

su richiesta.

Page 32

7. Procedura iniziale

Prima di iniziare, leggere, osservare

(!)

e attenersi attentamente alle istruzioni operative così come alle istruzioni di sicurezza.

Assicurarsi che la fonte di aria compressa sia connessa alla rivettatrice da uno specialista.

7.1 Installazione del portamandrini

Avvitare il portamandrini all’attrezzo girandolo in senso orario.

7.2

Selezione e cambio dell’ugello

ATTENZIONE:

Usare sempre un ugello



corrispondente alla misura del rivetto (selezione secondo la tabella al punto 6.)

Cambio dell’ugello

– Staccare l’attrezzo dall’aria compressa – Svitare l’ugello dal manicotto/incastro di

acciaio

– Riavvitare e stringere l’ugello da sostituire.

7.3 Fissaggio di un rivetto a strappo

– Attaccare l’attrezzo all’aria compressa – Inserire la testa del rivetto nel foro della

lamiera e la punta del chiodo all’interno dell’ugello.

– Premere il pulsante giallo fino alla rottura

del mandrino – Lasciare il pulsante giallo – Il mandrino viene automaticamente traspor-

tato nel portamandrini (vedi punto 7.5)

7.4

Aspirazione e presa del rivetto

Questa funzione serve a trattenere il rivetto nel bocchello della rivettatrice in caso di rivettatura in posizione verticale verso il basso. – Spingere la valvola d’arresto N° 88 situata

nelle testa delle rivettatrice, tramite perno,

a destra o a sinistra fino all’arresto. – Dopo aver impugnato la rivettatrice, spingere

il cursore N° 86 verso l’alto fino allo scatto.

Per escludere l’aspirazione spingere il curso-

re verso il basso. – Spingendo indietro la valvola d’arresto

N° 88 ai arresta la completa funzione di

aspirazione dell’ustensile.

7.5 Svuotamento del portamandrini

– Il portamandrini deve essere vuotato rego-

larmente; se venisse riempito troppo infatti

potrebbe causare il malfunzionamento

dell’attrezzo.

– Svitare il contenitore in senso antiorario

e liberarsi dei mandrini usati secondo le procedure di riciclaggio.

– Riavvitare il portamandrini all’attrezzo.

8. Manutenzione

E’ importante la manutenzione dei morsetti.

8.1 Lubrificazione dei morsetti

– Staccare l’attrezzo dall’aria compressa. – Svitare il tubo di acciaio N° 24. – Bagnare il sostegno dei morsetti nell’olio fino

al raggiungimento l’anello N° 17, oppure spruzzare l’olio sui morsetti N° 15.

– Riassemblare in ordine inverso.

8.2 Sostituzione dei morsetti

– Staccare l’attrezzo dall’aria compressa. – Svitare il tubo di acciaio N° 24. – Svitare il sostegno dei morsetti N° 16. – Rimuovere i morsetti N° 15. –

Pulire il sostegno per morsetti e ingrassarne le superfici.

– Inserire i nuovi morsetti dal davanti

(saranno tenuti in posizione dal grasso).

– Riassemblare in ordine inverso.

Stringere bene tutte le viti.

8.3 Ricambio del fluido idraulico

– Staccare l’attrezzo dall’aria compressa. – Svitare il tubo di acciaio N° 24. – Svitare la vite del fluido idraulico N° 30

e l’anello di chiusura N° 31 usando un cacciavite T20 Torx.

– Avvitare il contenitore per l’olio incluso

con il coper

chio.

– Riattaccare l’attrezzo all’aria compressa

e premere una volta il pulsante giallo. Dopodiché staccarlo di nuovo dall’aria compressa.

–

Vuotare il contenitore dell’olio dall’olio vecchio.

– Riempire il contenitore dell’olio con nuovo

fluido idraulico adatto.

– Muovere la barra di trazione all’indietro e

all’avanti a mano finché l’olio non esce con una bolla. Dopodiché spingere la barra di trazione completamente indietro fino allo stop e lasciarla in questa posizione.

– Rimuovere il contenitore per l’olio, riavvitare

l’anello di chiusura e la vite dell’olio.

– Riattaccare l’attrezzo all’aria compressa

e premere il pulsante due volte.

– Allentare attentamente la vite dell’olio con

2 giri; la barra di trazione si muoverà lenta-

Page 33

mente verso lo stop. Pulire l’olio sparso

con uno straccio. – Ristringere la vite dell’olio. – Avvitare il tubo di acciaio N° 30

8.4 Condizioni di magazzinaggio

Tenere l’attrezzo in un ambiente asciutto e anti-gelo.

9. Operazioni di riparazione

Per prima cosa, le riparazioni in garanzia devono essere fatte solo dall’azienda produttrice.

Le riparazioni fuori garanzia devono essere fatte da

personale specializzato

. Errori di procedura e il maneggiare l’attrezzo in modo sbagliato potrebbero causargli seri difetti. In caso di dubbi l’attrezzo può essere ritornato al

costruttore

10. Possibili problemi

10.1 Il rivetto non si rivetta

– I morsetti N° 15 sono sporchi – pulire e lubrificare (punto 8.1) – I morsetti N° 15 sono consumati – cambiare i morsetti (punto 8.2) – Bassa pressione dell’aria – vedere richiesta di aria compressa (punto 4) – Corsa troppo corta – cambiare il fluido idraulico (punto 8.3)

10.2 Il mandrino rimante non viene espulso

– Il portamandrini è pieno – vuotare il portamandrini (punto 7.5) – Si sta usando un ugello sbagliato – cambiarlo secondo la tabella (punto 6) – L’ugello è logoro – cambiare l’ugello – Il mandrino usato si blocca nella sede – pulire e oliare i morsetti o cambiarli se

del morsetto consumati (punto 8.2)

Rimedio

Causa

Rimedio

Causa

11. Condizioni di Garanzia

La rivettatrice in oggetto ha una garanzia di 12 mesi a decorrere dalla data di consegna (che dovrà essere certificata dalla fattura o dal documento di trasporto).

Danni causati dall’uso, dal sovracaricamento o dal maneggiamento improprio sono esclusi dalla garanzia.

Danni causati da difetti dei materiali o della produzione saranno coperti dalla garanzia quindi l’attrezzo verrà riparato o sostituito gratuitamente.

Eventuali reclami verranno accettati solo nel caso in cui la rivettatrice completa (

non

smontata

) venga ritornata al distributore

o alla

GESIPA

Page 34

12. Dichiarazione di Conformità

Con la presente dichiariamo che la costruzione delle rivettatrici pneumatiche idrauliche

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

se usate secondo le istruzioni di lavoro, incontrano le seguenti normative, leggi e regolamenti:



98/37/EEC

H.U.Harder

(Ufficio Sicurezza)

Page 35

Inhoudsopgave Bladzijde

1. Gebruikstoepassing ............................................................................. 36

2. Veiligheidsinstructies ............................................................................ 36

3. Toepassing .............................................................................................. 36

4. Technische specificaties ....................................................................... 36

5. Uitrusting/toebehoren ......................................................................... 37

6. Mondstuk-toepassing .......................................................................... 37

7. Ingebruikname

7.1 Opvangbeker monteren

........................................................................ 38

7.2 Keuze en wisselen van mondstukken

..................................................... 38

7.3 Plaatsen van een blinkklink

................................................................... 38

7.4 Aanzuigen en vasthouden van een blindklink

........................................ 38

7.5 Leegmaken van de opvangbeker

........................................................... 38

8. Onderhoud en verzorging

8.1 Trekbekken van olie voorzien

................................................................ 38

8.2 Trekbekken vervangen

.......................................................................... 38

8.3 Vervangen van hydraulische olie

........................................................... 38

8.4 Opslag

................................................................................................. 39

9. Reparatie ................................................................................................ 39

10. Opheffen van storingen

10.1 Blinkklink wordt niet geplaatst

............................................................ 39

10.2 Afgebroken trekpen wordt niet afgevoerd

........................................... 39

11. Garantie .................................................................................................. 39

12. Conformiteitsverklaring ............................................................... 40

Page 36

Type

Standaard blindklink Ø

(mm)

1. Gebruikstoepassing

Het blindklinkpistool mag alleen, zoals in deze gebruiksaanwijzing omschreven, voor het plaatsen van blindklinknagels gebruikt worden.

De veiligheidinstructies dienen nageleefd te worden!

2. Veiligheidsinstructies



Het nietpistool dient uitsluitend voor het bevestigen van blindklinknagels.



Het nietpistool mag niet overbelast worden; werk binnen het aangegeven vermogens bereik.



Niet in de lucht nieten, de blindklink kan van het nietpistool wegspringen, het nietpistool nooit op jezelf of op andere personen richten.



De opvangbeker voor de afgebroken trekpennen moet bij gebruik van het nietpistool steeds aangebracht zijn.



De opvangbeker regelmatig leegmaken, een overvolle opvangbeker leidt tot storingen aan het nietpistool.



Het nietpistool mag niet als slaggereedschap worden gebruikt.



Drukluchtleidingen regelmatig op goede bevestiging en dichtheid controleren.



Bij onderhoudswerkzaamheden, of indien het nietpistool niet wordt gebruikt, dient het nietpistool steeds van het drukluchtnet te worden gescheiden.



Bij gebruik van het nietpistool steeds een veiligheidsbril dragen. Persoonlijke beschermuitrusting zoals beschermkleding, handschoenen, veiligheidshelm, slipvaste schoenen, gehoorbescherming en valbeveiliging worden aanbevolen.



Toegestane werkdruk niet overschrijden.



Bij opbergen van het nietpistool ervoor zorgen dat het niet kan vallen.



Reparaties mogen uitsluitend door daartoe opgeleide vakmensen worden uitgevoerd. In geval van twijfel dient men het nietpistool kompleet ( en niet gedemonteerd!) aan de leverancier of Gesipa te sturen.

3. Toepassingen

4. Technische gegevens

Type

Gewicht (kg) Bedrijfsdruk (bar) Slag (mm) Slangaansluiting Ø (mm) Volume opvangbeker

(trekpennen) Luchtverbruik(NI/Blinkklink) Kracht bij 5 bar (N) Hydraulische olie, ISO VG 32 tot 46 (ml) Geluidsemissies L

pa (dB)

Trillingen (m/s

) Drukluchtkwaliteit (gefilterd) Geïntegreerde trekpenafzuiging Geïntegreerde trekpenaanzuiging

alle materialen

ca. 100 tot 200 afhankelijk van de grootte

TAURUS 2

1,6

ca.2,3

9.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

ca.1,0

4.200 ca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ca.4,8

14.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ca.4,8

20.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 2

tot 5

tot 6 Alu

TAURUS 1

2,4 – 3,2

tot 4 Alu

TAURUS 3

tot 6,4

tot 8 Alu

TAURUS 4

tot 6,4

tot 8 Alu

Page 37

5. Uitrusting/toebehoren

6. Mondstuk-toepassing

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Type (Artikel-Nr.)

Mondstukken voorgemonteerd Mondstukken in pistoolbodem

1 montagesleutel SW12/14 (756 2195) 1 montagesleutel SW14/17 (756 2187) 1 fles hydraulische olie 100 ml (715 8955) 1 olie-vulhulpstuk

(756 2179)

Mondstuk

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Te klinken materiaal

Alu CAP-Alu, CAP-Cu

Alu, Koper, Staal, RVS, Stinox, Alu/Alu, PG-Alu, PG-Staal

Alu, Koper, CAP-Alu, CAP-Cu Staal, Alu/Alu, PG-Alu RVS, Stinox, PG-Staal Alu, CAP-Alu, CAP-Cu, PG-Alu Staal, Alu/Alu RVS, Stinox, PG-Staal Alu Staal Alu Staal, Alu/Alu Alu

Artikel-Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Blindklink Ø (mm)

2,4 3,2

3 en 3,2

4 4

4 5 en4,8 5 en4,8 5 en4,8

6,4 6,4

Mondstuk

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Te klinken materiaal

Alu/Alu Alu/Alu Alu/Alu, Staal/Staal, Monel/RVS Alu/Alu

Artikel-Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Mondstuk

17/31 MG* 17/41 MG*

Te klinken materiaal

Alu/Alu, Staal/Staal, RVS Alu/Alu, Staal/Staal, RVS

Artikel-Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

Als speciaal artikel leverbaar Mondstukken in verlengde uitvoering en andere speciale toepassingen zijn op aanvraag leverbaar.

Page 38

7. Ingebruikname

Voor de ingebruikname dient men deze gebruiksaanwijzing met de veiligheidsaanwijzingen zorgvuldig te lezen en in acht te nemen. De gebruiksaanwijzing goed bewaren.

De drukluchtaansluiting voor het nietpistool door een vakman laten aansluiten.

7.1 Opvangbeker aanbrengen

De opvangbeker voor de afgebroken trekpennen tot de aanslag (naar rechts draaien) aanbrengen.

7.2

Keuze en wisselen van de mondstukken

Let op!

Steeds voor de juiste maat



blindklink het korrekte mondstuk gebruiken. (keuze volgens tabel, punt 6)

Wisselen van het mondstuk.

– Nietpistool van het luchtnet loskoppelen. – Mondstuk van de stalen huls afschroeven. – Gekozen mondstuk monteren en vastdraaien.

7.3 Plaatsen van een blindklink

– Pistool op het drukluchtnet aansluiten. – Blindklink in het mondstuk plaatsen en met

het nietpistool tot aan de aanslag in het gat

invoeren. – Knop indrukken tot de trekpen afbreekt. – Knop loslaten. – De afgebroken trekpen wordt automatisch

naar de opvangbeker getransporteerd.

(zie punt 7.5)

7.4

Aanzuigen en vasthouden van een blindklink

Deze funktie dient ervoor om de blindklinknagel in het mondstuk van het pistool vast te houden wanneer er vertikaal geniet moet worden. – Afsluitventiel Nr. 88 in de pistoolkop door

middel van een stift (b.v Trekpen) naar links

of naar rechts tot aan de aanslag schuiven. – Na het vastpakken van het pistool de schuif

Nr. 86 tot het inklikpunt naar boven schui-

ven. Om de aanzuiging uit te schakelen de

schuif weer naar beneden schuiven. – Door het verzetten van afsluitventiel Nr. 88

wordt de komplete aanzuigfunktie weer

uitgezet.

7.5 De afgebroken trekpennen uit

de opvangbeker verwijderen

– De opvangbeker moet tijdig leeg gemaakt

worden; een volle opvangbeker leidt tot

storingen aan het nietpistool.

– Opvangbeker naar links draaien, afgebroken

trekpennen afvoeren in een geschikte container.

– Opvangbeker weer monteren.

8. Onderhoud en verzorging

Het komplete grijpmechanisme moet regelmatig onderhouden worden.

8.1 Trekbekken oliën

– Nietpistool van het drukluchtnet loskoppelen. – Stalen huls Nr. 24 afschroeven. – Het komplete bekkenmechanisme tot O-ring

Nr. 17 in een oliebad dompelen, of de trekbekken Nr. 15 met olie besproeien en laten uitdruppelen.

– Montage in omgekeerde volgorde.

8.2 Trekbekken verwisselen

– Nietpistool van het drukluchtnet loskoppelen. – Stalen huls Nr. 24 afschroeven. – Trekbekkenhuis Nr. 16 verwijderen. – Trekbekken Nr. 15 verwijderen. –

Trekbekkenhuis reinigen en de glijvlakken invetten.

– Nieuwe trekbekken van voren monteren

(worden door het vet vastgehouden)

– Monteren in omgekeerde volgorde, alle

onderdelen vast aan elkaar schroeven.

8.3 Hydraulische olie na-vullen

– Nietpistool van het drukluchtnet loskoppelen. – Stalen huls Nr. 24 afschroeven. – Olie-vulschroef Nr. 30 en afdichting Nr. 31

met een Torx Schroevendraaier T20 demonteren.

– Olie-vulhulpstuk met deksel

aanbrengen.

– Nietpistool op het drukluchtnet aansluiten en

de drukknop bedienen; daarna het nietpistool

van het drukluchtnet verwijderen. – Oude olie uit het olie-vulhulpstuk gieten. – Olie-vulhulpstuk tot aan de markering met

hydraulische olie vullen. – Hydraulische cilinder handmatig meermaals

voorzichtig heen en weer schuiven tot dat

de olie zonder luchtbellen uitstroomt. Hydrau-

lische cilinder volledig tot de achterste aan-

slag verschuiven en laten staan. – Olie-vulhulpstuk verwijderen en de olievul-

schroef inklusief de afdichtring aanbrengen. – Nietpistool op het drukluchtnet aansluiten en

het nietpistool 2 maal bedienen. – Olievulschroef voorzichtig ca. 2 omwente-

lingen losschroeven; hydraulische cilindereen-

heid beweegt zich langzaam tot aan de

Page 39

voorste positie. De daarbij uitredende olie

met de lap opvangen. – Olie-vulschroef vastzetten. – Stalenhuis Nr. 30 monteren.

8.4 Opslag

Het nietpistool moet in een droge en vorstvrije ruimte worden bewaard.

9. Reparatie

Garantie-reparaties mogen alleen door de fabrikant worden uitgevoerd.

Reparaties buiten de garantieperiode alleen door

vakkundig personeel

laten uitvoeren. Het niet in acht nemen van de montage en instellingsvoorschriften alsmede een niet vakkundig omgang met het pistool kunnen tot ernstige schade aan het nietpistool leiden.

In geval van twijfel dient het nietpistool aan de leverancier of aan

GESIPA

worden opgestuurd.

10. Verhelpen van storingen

10.1 De blindklink wordt niet geplaatst

– trekbekken Nr. 15 vervuild –

schoonmaken en glijvlakken oliën (zie punt 8.1) – trekbekken Nr. 15 versleten – vervangen(zie punt 8.2) – druklucht te laag – zie bedrijfsdruk punt 4 – slag te kort – hydraulische olie bijvullen (zie punt 8.3)

10.2 Afgebroken trekpen wordt niet afgezogen

– opvangbeker vol – leegmaken, (zie punt 7.5) – verkeerd mondstuk gebruikt – volgens tabel aanpassen (zie punt 6) – mondstuk versleten – vernieuwen – trekpen zit vast in trekbekken –

trekbekken en huis schoonmaken en glijvlakken

inoliën indien versleten alles vernieuwen

(zie punt 8.2)

Verhelpen

Oorzaak

Verhelpen

Oorzaak

11. Garantie

De garantie bedraagt 12 maanden na leverdatum (vast te stellen middels rekening of leverbon).

Schaden, die terug te voeren zijn op normale slijtage, overbelasting of ondeskundig gebruik, vallen niet onder de garantie.

Schaden, ontstaan door materiaal- of produktiefouten, worden zonder kosten door de levering van nieuwe onderdelen of reparatie verholpen.

Klachten worden alleen in behandeling genomen indien het nietpistool kompleet en

niet

gedemonteerd

aan de leverancier of

GESIPA

gestuurd wordt.

Page 40

12. Conformiteitsverklaring

Hierbij verklaren wij dat de serie hydro-pneumatische Blinkklinkpistolen

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

bij oordeelkundig gebruik beantwoordt aan de hiernavolgende normen, wetten en voorschriften.



98/37/EG

H.U.Harder

(Chef Veiligheid)

Page 41

Indholdsfortegnelse Side

1. Korrekt Anvendelse ............................................................................. 42

2. Sikkerhedsanvisninger ........................................................................ 42

3. Arbejdsområde ...................................................................................... 42

4. Tekniske Data ........................................................................................ 42

5. Udstyr/Tilbehør ..................................................................................... 43

6. Valg af Mundstykke ............................................................................ 43

7. Ibrugtagning

7.1 Montering af opsamlingsbeholder

......................................................... 44

7.2 Valg og skift af mundstykke

.................................................................. 44

7.3 Blindnitning

.......................................................................................... 44

7.4 Opsug og fastholdelse af blindnitte (Vaccumsug)

................................... 44

7.5 Tømning af opsamlingsbeholder

............................................................ 44

8. Vedligehold

8.1 Smøring af kæber

................................................................................. 44

8.2 Skift af kæber

....................................................................................... 44

8.3 Efterfyldning af hydraulikolie

................................................................ 44

8.4 Opbevaring af pistol

............................................................................. 45

9. Reparation .............................................................................................. 45

10. Udbedring af Fejl

10.1 Blindnitten sættes ikke

......................................................................... 45

10.2 Dornen suges ikke bagud i opsamlingsbeholderen

.............................. 45

11. Garanti .................................................................................................... 45

12. Overensstemmelseserklæring .................................................... 46

Page 42

Nittepistol

Standardnitte Ø

(mm)

1. Korrekt Anvendelse

Nittepistolen må udelukkende anvendes til isætning af blindnitter som beskrevet i denne vejledning.

Sikkerhedsanvisningerne skal overholdes!

2. Sikkerhedsanvisninger



Nittepistolen må udelukkende anvendes til isætning af blindnitter.



Overbelast ikke pistolen. Arbejd indenfor det angivne ydelsesområde.



Træk ikke nitter an uden materiale at nitte i. Blindnitten kan springe væk fra pistolen. Ret aldrig pistolen mod Dem selv eller andre personer.



Opsamlingsbeholderen skal være påskruet ved brug af pistolen.



Opsamlingsbeholderen skal tømmes jævnligt. Overfyldning fører til fejl på pistolen.



Nittepistolen må ikke bruges som slagværktøj.



Trykluftslangens tæthed bør regelmæssig kontrolleres og at den sidder ordentlig fast.



Nittepistolen skal frakobles trykluftnettet når den serviceres eller ikke er i brug.



Bær altid beskyttelsesbriller når De arbejder med nittepistolen. Personligt beskyttelsesudstyr såsom beskyttelsesdragt, handsker, sikkerhedshjelm, skridsikre sko, høreværn og faldsikringsudstyr anbefales.



Det angivne max. driftstryk for pistolen må ikke overskrides.



Undgå steder hvor pistolen kan falde ned ved fralægning.



Reparationer bør kun udføres af hertil uddannede personer. I tvivlstilfælde skal pistolen indsendes komplet

, d.v.s. ikke adskilt, til forhandleren eller til GESIPA GmbH.

3. Arbejdsområde

4. Tekniske Data

Nittepistol

Vægt (kg) Driftstryk (bar) Slaglængde (mm) Slangetilslutning Ø (mm) Opsamlingsbeholde-rens volumen

(dorne) Luftforbrug (l/nitte) Sættekraft v. 5 bar (N) Hydraulikolie, ISO VG32- 46 (ml) Støjemission L

pa (dB)

Vibration (m/s

) Trykluftkvalitet (filtreret) Integreret dornudsug Integreret nitteansug

alle materialer

ca. 100 til 200 afhængig af dornstørrelse

TAURUS 2

1,6

ca.2,3

9.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

ca.1,0

4.200 ca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ca.4,8

14.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ca.4,8

20.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 2

til og med 5

til og med 6 Alu

TAURUS 1

2,4 - 3,2

til og med 4 Alu

TAURUS 3

til og med 6,4

til og med 8 Alu

TAURUS 4

til og med 6,4

tilogmed8Alu

Page 43

5. Udstyr/Tilbehør

6. Valg af Mundstykke

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Nittepistol (Artikel-Nr.)

Mundstykke i arbejds-position Medfølgende mund-stykker

(Opbevares i bunden af pistolen)

1 montagenøgle SW12/14 (756 2195) 1 montagenøgle SW14/17 (756 2187) 1 flaske hydraulikolie 100 ml (715 8955) 1 oliepåfyldnings-beholder

(756 2179)

Mundstykke

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Nittemateriale

Alu CAP-alu, CAP-Cu

Alu, Cu, stål, rustfri stål, Stinox, Alu/alu, PG alu & stål

Alu, Cu, CAP-alu, CAP-Cu Stål, Alu/alu, PG-alu Rustfri stål, Stinox, PG-stål Alu, CAP-alu, CAP-Cu, PG-alu Stål, Alu/alu Rustfri stål, Stinox, PG-stål Alu Stål Alu Stål, Alu/alu Alu

Artikel-Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Nitte Ø (mm)

2,4 3,2

3 og 3,2

4 4

4 5 og 4,8 5 og 4,8 5 og 4,8

6,4 6,4

Mundstykke

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Nittemateriale

Alu/alu Alu/alu Alu/alu, Stål, Monel/rustfri stål Alu/alu

Artikel-Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Mundstykke

17/31 MG* 17/41 MG*

Nittemateriale

Alu/alu, Stål, Rustfri stål Alu/alu, Stål, Rustfri stål

Artikel-Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Specielt tilbehør:

Forlængede mundstykker og visse andre specielle udførelser kan leveres ved forespørgsel.

Page 44

7. Ibrugtagning

Læs brugsvejledningen og sikkerhedsanvisningerne igennem før ibrugtagning; overhold anvisningerne og opbevar dem omhyggeligt.

Lad fagfolk tilslutte nittepistolen til trykluftnettet.

7.1 Montering af opsamlingsbeholder

Opsamlingsbeholder påskrues (højredrejning) indtil klik.

7.2

Valg og skift af mundstykke

Vigtigt!

Anvend altid et mundstykke



modsvarende blindnittens størrelse. (Se tabel 6)

Skift af mundstykke

– Nittepistolen frakobles trykluftnettet. – Mundstykke skrues af stålhætten. – Nyt mundstykke påskrues og strammes let til.

7.3 Blindnitning

– Nittepistolen tilsluttes trykluft. – Blindnitte sættes helt ind i mundstykket og

føres med pistolen helt ind i nitteemnehullet. – Aktivér pistolen indtil nittedornen knækkes. – Slip antræksknappen. – Dornen føres automatisk tilbage i opsamlings-

beholderen. (Se punkt 7.5)

7.4

Tilkobling af vaccum-/suge funktion

– Aktiver TIL/FRA ventilen (no. 88) i pistolens

hoved, ved brug af eksempelvis en nittedorn

og tryk i højre eller venstre retning for at akti-

vere vaccumsug funktionen permanent. – Grib herefter omkring grebet på pistolen og

skub "glideren” (no. 86) opad for at tilkoble

vaccumsuget og nedefter for igen at afbryde

funktionen. – For permanent afbrydelse af vaccumsuge

funktionen, gentages proceduren indled-

ningsvis som ved aktiveringen, blot ved at

sille ventilen no. 88 i modsatte position.

7.5 Tømning af opsamlingsbeholder

– Opsamlingsbeholderen skal tømmes rettidigt.

D.v.s. før overfyldning. Overfyldning med-

fører forstyrrelser og fejl på nittepistolen. – Opsamlingsbeholderen tages af ved venst-

redrejning. Dornene bør samles i en egnet

beholder. – Opsamlingsbeholderen påskrues igen.

8. Vedligehold

Hele antræksmekanismen skal regelmæssigt vedligeholdes.

8.1 Smøring af kæber

– Nittepistolen frakobles trykluften. – Stålhætten, nr. 24, skrues af. – Hele kæbeenheden indtil o-ring, nr. 17,

dyppes i et oliebad. Kæber, nr. 15, renses med olie og aftørres derefter.

– Pistolen samles igen i omvendt rækkefølge.

8.2 Skift af kæber

– Nittepistolen frakobles trykluften. – Stålhætten, nr. 24, skrues af. – Kæbehus, nr. 16, skrues af. – Kæber, nr. 15, fjernes. –

Kæbehus renses og indvendige sider (glidefladerne) smøres med fedt.

– Nye kæber isættes forfra uden at ”tandsiden”

kommer i kontakt med fedtet.

– Pistolen samles igen i omvendt rækkefølge.

Alle dele skal være skruet fast sammen uden dog at være overspændt.

8.3 Efterfyldning af hydraulikolie

– Nittepistolen frakobles trykluften. – Stålhætten, nr. 24, skrues af. – Oliepåfyldningsskrue, nr. 30, og tætning, nr.

31, skrues af med en Torx-skruetrækker T20.

– Medfølgende oliepåfyldningsbeholder

incl. kapsel

påskrues.

– Nittepistolen tilkobles trykluft og antræksfunk-

tionen aktiveres. Derefter frakobles pistolen igen trykluften.

– Pistolen tømmes for gammel olie via

oliepåfyldningsbeholderen.

– Oliepåfyldningsbeholder fyldes med

hydraulikolie indtil markeringen.

– Trækenheden føres med hånden forsigtigt

frem og tilbage indtil olien er fri for bobler. Trækenheden skubbes helt tilbage og efterlades her.

– Oliepåfyldningsbeholderen skrues af og

oliepåfyldningsskruen, nr. 30, og tætning, nr. 31, skrues på.

– Nittepistolen sluttes til trykluft og pistolen

udløses to gange.

– Oliepåfyldningsskruen løsnes forsigtigt;

ca. 2 omdrejninger. Trækenheden bevæger sig langsomt indtil den står i frontposition. Evt. overskydende olie der trænger ud tørres

væk med en klud. – Oliepåfyldningsskruen strammes. – Stålhætten, nr. 22, skrues på.

Page 45

8.4 Opbevaring af pistol

Pistolen skal opbevares tørt og frostfrit.

9. Reparation

Garantireparationer udføres udelukkende af producenten.

Reparationer uden for garantiperioden bør kun foretages af hertil

uddannet personale

Montage- og instillingsforeskrifter der ikke overholdes og ukyndig brug af pistolen, kan føre til alvorlige skader. I tvivlstilfælde bør nittepistolen indsendes til importøren eller

GESIPA GmbH

10. Udbedring af Fejl

10.1 Blindnitten sættes ikke

– Kæber, nr. 15, snavsede – Rengør kæberne og smør glidefladerne

(Se punkt 8.1) – Kæber, nr. 15, slidt – Skift kæber (Se punkt 8.2) – Driftstryk ikke tilstrækkeligt – (Se punkt 4) ”Driftstryk” – For kort antræk – Hydraulikolie efterfyldes (Se punkt 8.3)

10.2 Dornen suges ikke bagud i opsamlingsbeholderen

– Fyldt opsamlingsbeholder – Tømmes (Se punkt 7.5) – Forkert mundstykke anvendt – Ombyttes til korrekt mundstykke

(Se tabellen punkt 6) – Mundstykke stoppet af fastkilet dorn – Skift til nyt mundstykke – Restdorn kiler sig fast i kæberne – Kæber og kæbehus rengøres og glidef-

laderne smøres. Ved slidtage fornys kæber

og/eller kæbehus. (Se punkt 8.2)

Afhjælpning

Årsag

Afhjælpning

Årsag

11. Garanti

Der er 12 måneders garanti på denne pistol fra leveringsdatoen. (Henvis altid til faktura eller leveringsseddel.)

Skader opstået p.g.a. overbelastning, usagkyndig behandling og almindelig slidtage dækkes ikke af garantien.

Værktøj med skader opstået p.g.a. materialeeller fremstillingsfejl ombyttes eller repareres uden beregning indenfor garantiperioden.

Reklamationer kan kun blive anerkendt, såfremt værktøjet indsendes

komplet

og i samlet stand

til

GESIPA GmbH

eller importøren.

Page 46

12. Overensstemmelseserklæring

Det bekræftes hermed at konstruktionen af de lufthydrauliske blindnittepistoler

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

ved anvendelse i henhold til denne vejledning, opfylder nedenstående standarder, love og foreskrifter.



98/37/EEC

H.U.Harder

(Sikkerhedsansvarlig)

Page 47

Innehållsförteckning Sida

1. Användningsbestämmelser ................................................................ 48

2. Säkerhetsbestämmelser ...................................................................... 48

3. Arbetsområde ........................................................................................ 48

4. Tekniska data ........................................................................................ 48

5. Utrustning/tillbehör .............................................................................. 49

6. Val av munstycke ................................................................................. 49

7. Bruksanvisning

7.1 Montering av splintbehållare

................................................................. 50

7.2 Val och byte av munstycken

.................................................................. 50

7.3 Montering av en blindnit

....................................................................... 50

7.4 Fasthållning av niten med vacuum

........................................................ 50

7.5 Tömning av splintbehållare

................................................................... 50

8. Service och underhåll

8.1 Olja käftarna

........................................................................................ 50

8.2 Byte av käftar

....................................................................................... 50

8.3 Påfyllning av hydraulikolja

................................................................... 50

8.4 Lagring

................................................................................................. 51

9. Reparationer .......................................................................................... 51

10. Felsökning

10.1 Blindniten blir inte dragen

................................................................... 51

10.2 Splinten sugs inte ut

............................................................................ 51

11. Garanti .................................................................................................... 51

12. Märkning ......................................................................................... 52

Page 48

Verktygstyp

Standardblindnitar Ø

(mm)

1. Användningsbestämmelser

Blindnitmaskinen får endast användas enligt denna beskrivning för att montera blindnit.

Säkerhetsbestämmelserna skall alltid följas!

2. Säkerhetsbestämmelser



Blindnit maskinen får uteslutande användas för att montera blindnit.



Överbelasta inte maskinen, använd det inom angivet användningsområde.



Nita aldrig utan gods. Nitkroppen kan skjutas iväg från verktyget.



Rikta aldrig maskinen mot dig eller andra personer.



Splintbehållaren för splintar skall alltid vara monterat vid användandet av maskinen.



Splintbehållaren tömmas regelbundet. Överfull uppsamlare leder till störningar vid nitningen.



Maskinen får ej användas som hammare.



Kontrollera luftanslutningar regelbundet för att undvika läckage.



Vid underhållsarbeten och service skall maskinen alltid vara frånkopplad (trycklös)



Vid arbete med maskinen skall skyddsutrustning som skyddskläder handskar, skyddshjälm, hörselskydd och halksäkra arbetsskor alltid användas.



Rekommenderat lufttryck får ej överskridas



När maskinen ej används ställ det på en plats så att det inte kan ramla ner.



Reparationer och service skall utföras av en auktoriserad fackman.



Vid tveksamheter skall blindnitmaskinen skickas till Kaj Mandorf AB, Colly Components AB eller GESIPA

3. Arbetsområde

4. Tekniska data

Verktygstyp

Vikt (kg) Arbetstryck (bar) Maskinnosdel (mm) Slanganslutning Ø (mm) Volym splintbehållare

(Splintar) Luftförbrukning (liter/Nit) Dragkraft vid 5 bar (N) Hydraulikolja, ISO VG 32 till 46 (ml) Ljudnivå L

pa (dB)

Vibration (m/s

) Tryckluftskvalitet (filtrerat) Integrerad splintuppsamling Integrerat splintsug

alla material

ca. 100 till 200 beroende storlek nit

TAURUS 2

1,6

ca.2,3

9.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

ca.1,0

4.200 ca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ca.4,8

14.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ca.4,8

20.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 2

tom 5

tom 6 Alu

TAURUS 1

2,4 – 3,2

tom 4 Alu

TAURUS 3

tom 6,4

tom 8 Alu

TAURUS 4

tom 6,4

tom 8 Alu

Page 49

5. Utrustning/tillbehör

6. Val av munstycke

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Verktygstyp (Artikel-Nr.)

Munstycke (monterat) Munstycke (medföljer)

1 Monteringsnyckel SW12/14 (756 2195) 1 Monteringsnyckel SW14/17 (756 2187) 1 Flaska Hydraulikolja 100 ml (715 8955) 1 Påfyllningsbehållare

(756 2179)

Munstycke

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Nit-Material

Alu CAP-Alu, CAP-CU

Alu, CU, St, Rf, Rf/St, Alu/Alu, PG- Alu, PG-St

Alu, CU, CAP-Alu, CAP-CU St, Alu/Alu, PG-Alu Rf, Rf/St, PG-St Alu, CAP-Alu, CAP-CU, PG-Alu St, Alu/Alu Rf, Rf/St, PG-St Alu St Alu St, Alu/Alu Alu

Artikel-Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Nit Ø (mm)

2,4 3,2

3 och 3,2

4 4

4 5 och 4,8 5 och 4,8 5 och 4,8

6,4 6,4

Munstycke

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Nit-Material

Alu/Alu Alu/Alu Alu/Alu, St/St, Monel/Rf Alu/Alu

Artikel-Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Munstycke

17/31 MG* 17/41 MG*

Nit-Material

Alu/Alu, St/St, Rf Alu/Alu, St/St, Rf

Artikel-Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Som specialtillbehör kan, förlängda munstycken och specialmunstycken specialbeställas

vid förfrågan.

Page 50

7. Bruksanvisning

Innan maskinen tas i bruk skall säkerhetsbestämmelserna läsas igenom!

Tryckluftanslutningen till nitverktyget skall utföras av en fackman.

7.1 Montering av splintuppsamlare

Splintuppsamlaren skruvas (högervarv) till stopp.

7.2

Val och byte av munstycke

Varning!

Använd alltid rätt munstycke



i förhållande till splintdiameter. Välj enligt Tabellen (kapitel 6)

Byte av munstycke

– Gör blindnitmaskinen trycklös genom

att stänga av lufttillförseln. – Demontera munstycket från nosenheten. – Montera nytt munstycke enligt tabellen

(kapitel 6)

7.3 Montering av blindnit

– Koppla på luften till blindnitmaskinen. – Placera en blindnit i munstycket på maskinen

och äntra nitkroppen i detaljen som skall

nitas –

Aktivera maskinen genom att trycka på avtryck-

arknappen och avvakta tills niten går av. –

Splinten sugs automatiskt in i splintuppsamlaren.

7.4

Hålla en nit med vacuum (koppla på vacuumsug)

Denna funktion gör det möjligt att hålla fast en blindnit i munstycket vid vertikal nitning, samt förenklar placering av niten i munstycket. – Genom att skjuta ON/OFF ventilen Nr. 88

på maskinens huvud med ett dorn eller

nitsplint till anhållet, aktiveras vacuumsuget

permanent. – När man greppar blindnit maskinen och

skjuter slid Nr. 86 uppåt till stoppet aktiveras

vacuumsuget, nedåt stänger dito. – Genom att skjuta tillbaka ON/OFF ventilen

Nr. 88 stängs vacuumsuget permanent.

7.5 Tömning av splintbehållaren

– Splintbehållaren skall tömmas regelbundet.

Överfull splintbehållare förorsakar störningar

i nitprocessen. – Splintbehållaren demonteras genom att

skruva den åt vänster, och splintarna tömmes

på anvisad plats –

Splintbehållaren monteras åter (se kapitel 7.1)

8. Service och underhåll

Komplett nosenhet med käftar och käfthållare skall underhållas regelbundet

8.1 Olja käftar

– Koppla från luften till blindnitmaskinen – Demontera nosenheten Nr. 24 – Komplett dragenhet t.o.m. O-ring Nr. 17

doppas i olja. Droppa olja på käftarna Nr. 15 samt fetta glidytor

– Montera i omvänd ordning

8.2 Byte alt. rengöring av käftar

– Koppla från luften till blindnitmaskinen – Demontera nosenheten Nr. 24 – Demontera käfthållaren Nr. 16 – Ta ur käftarna Nr. 15 –

Rengör käftarna och fetta in glidytor (ev. byt ut mot nya om tandning är sliten)

– Montera käftarna framifrån

(hålls på plats av fettet)

– Montera ihop i omvänd ordning och skruva

samman alla delar.

8.3 Påfyllning av hydraulolja

– Koppla från luften till blindnitmaskinen – Demontera nosenheten Nr. 24 – Demontera oljepåfyllningsskruven Nr. 30 och

tätningen Nr. 31 med en Torx mejsel T20

– Skruva av locket på bifogad oljepåfyllnings-

behållare.

– Anslut blindnitmaskinen till tryckluftsnätet

och tryck in avtryckaren, koppla sedan bort

maskinen från tryckluftsnätet. – Häll ut gammal olja från oljebehållaren. – Fyll på med ny olja till markeringen i

oljebehållaren. – Pressa försiktigt dragenheten fram och

tillbaka tills luftbubblor försvunnit från oljan.

Pressa tillbak dragenheten till anslaget. – Skruva av oljepåfyllningsbehållaren och mon-

tera tillbaka påfyllnadsskruven med tätning. – Koppla på luft och låt blindnitmaskinen utföra

två dragningar utan nit. – Lossa påfyllnadsskruven försiktigt ca 2 varv,

dragkolven kommer sakta att glida till det

främre läget. Överskotts olja torkas av med

en trasa – Dra fast påfyllnadsskruven – Återmontera nosenheten

Page 51

8.4 Förvaring

Blindnitmaskinen skall förvaras torrt och frostfritt

9. Reparation

Reparationer och service skall utföras av en auktoriserad fackman.

Vid tveksamheter skall blindnitmaskinen skickas till Kaj Mandorf AB eller Colly Components AB

10. Felsökning

10.1 Blindniten blir inte dragen

– Käftar Nr.15 igensatta – Rengör och fetta in (kapitel 8.1) – Käftar Nr. 15 slitna – Byt käftar (kapitel 8.2) – Erforderligt arbetstryck för lågt – Kontrolla arbetstryck (kapitel 4) – Draglängden för kort – Fyll på hydraulolja (kapitel 8.3)

10.2 Splinten sugs inte bort

– Splintbehållaren full – Töm splintbehållare (kapitel 7.5) – Felaktigt munstycke – Kontrollera enl. tabell (kapitel 6) – Slitet munstycke – Byt munstycke (kapitel 7.2) – Niten fastnar i käftarna – Rengör käftar och käfthållare (kapitel 8.2)

Åtgärd

Orsak

Åtgärd

Orsak

11. Garanti

För denna blindnitmaskin lämnar vi 12 mån garanti. Garantitiden styrks av fakturan och ordersedeln.

Skador uppkomna genom onaturligt slitage eller hantering gäller inte garantin.

Skador uppkomna av tillverkningsfel eller materialfel ersätts med nya delar eller repareras.

Garanti anspråk hanteras endast av Kaj Mandorf AB, Colly Components AB eller

GESIPA

Page 52

12. Märkning

Härmed förklarar vi att tillverkningsmetoden för den hydraulpneumatiska blindnitmaskinen:

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

följer följande tillverkningsnormer och föreskrifter



98/37/EG

H.U.Harder

(Säkerhetsansvarig)

Page 53

Innholdsfortegnelse Side

1. Bruksområde ......................................................................................... 54

2. Sikkerhetsinstrukser ............................................................................ 54

3. Arbeidsområde ...................................................................................... 54

4. Tekniske data ........................................................................................ 54

5. Utstyr/Tilbehør ...................................................................................... 55

6. Munnstykke tabell ................................................................................ 55

7. Oppstart

7.1 Installering av oppsamlingsbeholder

..................................................... 56

7.2 Valg og skifte av munnstykker

.............................................................. 56

7.3 Plassere en blindnagle

.......................................................................... 56

7.4 Fastsuging og holding av en blindnagle

................................................ 56

7.5 Tømme oppsamlingsbeholderen

............................................................ 56

8. Vedlikehold

8.1 Påføring av fett på bakkene

.................................................................. 56

8.2 Utskifting av bakkene

........................................................................... 56

8.3 Hydraulisk olje refill

.............................................................................. 56

8.4 Lagring

................................................................................................. 57

9. Reparasjoner .......................................................................................... 57

10. Tiltak for å rette på feil

10.1 Blindnaglen settes ikke

........................................................................ 57

10.2 Spikerne transporteres ikke automatisk til oppsamlinsbeholder

........... 57

11. Garanti .................................................................................................... 57

12. Konformitetserklæring ................................................................. 58

Page 54

Type verktøy

Standard blindnagle Ø

(mm)

1. Bruksområde

Dette blindnagleverktøyet kan bare brukes til å plassere blindnagler slik det er beskrevet i denne instruks.

Sikkerhetsinstruksjonene skal følges!

2. Sikkerhetsinstrukser



Nagleverktøyet skal kun anvendes til plassering av blindnagler



Verktøyet må ikke overbelastes, arbeid innenfor angitt effektområde



Trekk ikke av verktøyet med nagle i munnstykket, uten at denne sitter i en applikasjon. Naglen vil skyte ut av munnstykket, og må ikke rettes mot deg selv eller andre personer.



Oppsamlingsbeholder skal alltid være skrudd fast til verktøyet når det er i bruk



Tøm oppsamlingsbeholderen regelmessig, ellers kan det skade verkøyet.



Bruk ikke verktøyet som hammer



Kontroller med jevne mellomrom tilkoblingsslangene for trykkluft med tanke på at de sitter fast og er tette.



Under vedlikeholdsarbeider på verktøyet og når den ikke er i bruk, skal maskinen alltid koples fra trykkluftforsyningen.



Bruk alltid vernebriller når du arbeider med nagleverktøyet. Det anbefales å bruke personlig verneutstyr som for eksempel vernedress, hansker etc.



Overskrid ikke opplysningene om verktøyets driftsstrykk



Når verktøyet ikke er i bruk forsikre deg om at verktøyet ikke kan falle i gulvet.



Reparasjoner av verktøyet skal kun utføres av kvalifisert personell. I tvilstilfelle bør verktøyet returneres til leverandør eller til Gesipa.

3. Arbeidområde

4. Tekniske data

Type verktøy

Vekt (kg) Driftstrykk (bar) Slaglengde (mm) Slangetilkobling Ø (mm) Volum oppsamlingsbeholder

(Spindel) Luftforbruk (L/nagle) Trekkraft, 5 bar (N) Hydraulikkolje, ISO VG 32 bis 46 (ml) Støyemisjon L

pa (dB)

Vibrasjon (m/s

) Trykkluftkvalitet m/vannavskiller (filtrert) Integrert spikeravsug Naglen holdes fast i munnstykket

alle materialer

ca. 100 til 200 avhengig av størrelse

TAURUS 2

1,6

ca.2,3

9.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

ca.1,0

4.200 ca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ca.4,8

14.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ca.4,8

20.000 ca.30

< 2,5

✔ ✔ ✔

TAURUS 2

opptil 5

opptil 6 Alu

TAURUS 1

2,4 – 3,2

opptil 4 Alu

TAURUS 3

opptil 6,4

opptil 8 Alu

TAURUS 4

opptil 6,4

opptil 8 Alu

Page 55

5. Utstyr/Tilbehør

6. Munnstykke tabell

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Type verktøy (Artikkel-Nr.)

Munnstykke påmontert verktøyet Munnstykke i verktøy

1 nøkkel SW12/14 (756 2195) 1 nøkkel SW14/17 (756 2187) 1 flaske hydraulikk olje 100 ml (715 8955) 1 olje påfyllingsbeholder

(756 2179)

Munnstykke

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Nagle materiale

Alu CAP-Alu, CAP-Cu

Alu, Cu, Stål, Rustfritt Stål, Stinox, Alu/Alu, PG-Alu, PG-Stål

Alu, Cu, CAP-Alu, CAP-Cu Stål, Alu/Alu, PG-Alu Rustfritt Stål, Stinox, PG-Stål Alu, CAP-Alu, CAP-Cu, PG-Alu Stål, Alu/Alu Rustfritt Stål, Stinox, PG-Stål Alu Stål Alu Stål, Alu/Alu Alu

Artikkel-Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Nagle Ø (mm)

2,4 3,2

3 og 3,2

4 4

4 5 og 4,8 5 og 4,8 5 og 4,8

6,4 6,4

Munnstykke

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Nagle materiale

Alu/Alu Alu/Alu Alu/Alu, Stål/Stål, Monel/Rustfritt Stål, Stål Alu/Alu

Artikkel-Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Munnstykke

17/31 MG* 17/41 MG*

Nagle materiale

Alu/Alu, Stål/Stål, Rustfritt Stål Alu/Alu, Stål/Stål, Rustfritt Stål

Artikkel-Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*Tilgjengelig som tilleggsutstyr

Forlengede munnstykker og ytterligere spesial munnstykker tilgjengelig på forespørsel

Page 56

7. Oppstart

Les gjennom driftsinstruksen og sikkerhetsinstruksene før oppstart og oppbevar dem omhyggelig.

Opprett en koblingsforbindelse mellom trykkluftnettet og nagleverktøyet. Dette skal gjøres av en fagmann.

7.1 Installering av oppsamlingsbeholder

Skru på oppsamlingsbeholderen på verktøyet ved å skru den med klokkeretning.

7.2

Valg og skifte av munnstykke

OBS.

Bruk alltid et munnstykke som



svarer til størrelsen på blindnaglen. (Velges i samsvar med munnstykketabell under punkt 6)

Bytte av munnstykker

– Koble maskinen fra trykkluftnettet – Skru munnstykket av fra stålhylsen – Skru på et passende munnstykke og fest

det skikkelig.

7.3 Sette en blindnagle

– Koble maskinen til trykkluftnettet – Sett en blindnagle inn i munnstykket og før

den inn til stopp i det borede/stansede

hullet i applikasjonen – Trykk inn utløserknappen – ASlipp løs utløserknappen – Spikeren transporteres automatisk til

oppsamlingsbeholderen (punkt 7.5).

7.4

Fastsuging og holding av blindnaglen i munnstykket

Denne tilleggsenheten medfører at blindnaglen holdes i verktøyets munnstykket med sugeluft for å muliggjøre nagling i alle posisjoner. – åpne on/off ventilen (nr. 88) i verktøyhodet

ved å vri mot høyre eller venstre. Sett inn en

blindnagle for å aktivisere vakumsuget. – for å skru på vakumsuget trykk pendelen

(nr. 86) oppover, for å skru av trykk pendelen

nedover. – ved å stille tilbake on/off ventilen (nr. 88)

vil vakumsuget bli permanent slått av.

7.5 Tømming av spikerne i oppsamlings

beholderen

– Oppsamlingsbeholderen må tømmes med

jevne mellomrom; blir den for full kan det

forårsake problemer med verktøyet

– Skru av oppsamlingsbeholderen mot klokke-

retningen, tøm spikerene ut av oppsamlingsbeholderen.

– Skru oppsamlingsbeholderen tilbake på

verktøyet.

8. Tilsyn og vedlikehold

Bakkene må vedlikeholdes regelmessig for smuss og slag.

8.1 Påsmøring av fett på bakkene

– Koble verktøyet fra trykkluftforsyningen – Skru av del nr. 24 (stålhylse) – Dypp hele bakkehuset i olje opptil del nr. 17

(O-ring), eller spray olje på bakkene nr. 15.

– Sammensetningen skjer i motsatt rekkefølge.

8.2 Bytte av bakkesett

– Koble verktøyet fra trykkluftforsyningen – Skru av del nr. 24 (stålhylse) – Skru av bakkehus nr. 16 – Ta vekk bakkene nr. 15 –

Rens bakkehuset og påfør bakkenes glideflate fett.

– Sett inn nye bakker forfra

(holdes i posisjon med fett)

– Monter i motsatt rekkefølge. Stram alle skruer.

8.3 Hydraulisk olje

– Koble verktøyet fra trykkluftforsyningen – Skru av del 24 (stålhylse) – Skru opp del 30 (olje refill skrue), og tet-

ningsring nr. 31 ved å bruke en T20 Torx skrutrekker.

– Skru på oljefyllingskanne som følger med

verkøyet.

– Koble verktøyet til trykkluftforsyningen igjen

og trykk en gang på utløserknappen. Koble så verktøyet fra trykkluftforsyningen igjen.

– Tøm ut den gamle oljen ved hjelp av

beholdere.

– Fyll beholderen med ny hydraulisk olje opp

til merket.

– Trykk pendelen sakte frem og tilbake inntil

oljen som kommer ut ved påfyllingsskruen er fri for bobler. Trykk deretter pendelen helt tilbake til den stopper, og la den være i denne posisjonen.

– Ta vekk oljefyllingsbeholderen og skru på

tetningsringen og skruen igjen.

– Koble verktøyet til trykkluftforsyningen igjen

og trykk to ganger på utløserknappen.

Page 57

– Løsne forsiktig oljefyllingsskruen, pendelen

vil sakte bevege seg til stopp. Samle opp

oljen med en klut. – Skru oljefyllingskruen til – Skru på del 24 (stålhylse)

8.4 Lagring

Verktøyet skal lagres på et tørt og frostsikkert sted.

9. Reparasjoner

Garantireparasjoner skal prinsipielt utføres av produsenten.

Reparasjoner utenfor garantitiden skal kun utføres av

sakkyndig personale

. Hvis man ikke følger forskriftene for montasje og innstilling, samt en ukyndig behandling kan resultere i alvorlige skader på verktøyet. Hvis man er i tvil, må verktøyet sendes til

produsenten

10. Tiltak for å rette opp feil

10.1 Blindnaglen sitter ikke

– Del 15 – Bakkene er skitne – Rens og smør inn med fett (punkt 8.1) – Del 15 – Bakkenes riller er runde – Bytt bakkene (punkt 8.2) – Ikke tilstrekkelig lutftrykk – Se driftstrykk (punkt 4) – Ikke tilstrekkelig slaglengde – Etterfyll olje (punkt 8.3)

10.2 Spikeren transporteres ikke automatisk til oppsamlingsbeholderen

– Oppsamlingsbeholderen er full – Tøm oppsamlingsbeholderen (punkt 7.5) – Bruk av feil munnstykke – Bytt munnstykke i henhold til tabell (punkt 6) – Munnstykke er nedslitt – Bytt munnstykke – Spikeren sitter fast i bakkehuset – Rens og påsmør fett på bakken eller

bytt de hvis de er butte. (punkt 8.2)

Tiltak

Årsak

Tiltak

Årsak

11. Garanti

Vi gir 12 måneders garanti fra og med leveringsdatoen for dette verktøyet (dokumenteres ved faktura eller pakkseddel).

Skade som kan tilbakeføres til en naturlig slitasje, overbelastning eller usakkyndig behandling, utelukkes fra garantien.

Skader som har oppstått som følge av materialeller produksjonsfeil repareres uten utgifter for eier ved levering av reservedeler eller reparasjon.

Reklamasjoner kan bare tas til følge hvis maskinen sendes til leverandøren eller

GESIPA

uten

å være tatt fra hverandre

Page 58

12. Konformitetserklæring

Herved erklærer vi at konstruksjonen til våre pneumatisk-hydrauliske blindnagleverktøy

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

ved formålstjenlig bruk svarer til de normer, lover og forskrifter som står oppført nedenunder.



98/37/EG

H.U.Harder

(Sikkerhetskonsulent)

Page 59

Sisällysluettelo Sivu

1. Käyttö ...................................................................................................... 60

2. Työturvallisuusohjeita .......................................................................... 60

3. Käyttöalueet ........................................................................................... 60

4. Tekniset tiedot ....................................................................................... 60

5. Tarvikkeet/Lisävarusteet .................................................................... 61

6. Suukappaleet ......................................................................................... 61

7. Käyttöönotto

7.1 Karankeräyssäiliön kiinnittäminen

......................................................... 62

7.2 Suukappaleen valinta ja vaihto

............................................................. 62

7.3 Niittaaminen

......................................................................................... 62

7.4 Työkalun imulaitteen käyttö

................................................................... 62

7.5 Karankeräyssäiliön tyhjentäminen

......................................................... 62

8. Huolto ja kunnossapito

8.1 Syöttöleuan rasvaus

.............................................................................. 62

8.2 Syöttöleuan vaihto

................................................................................ 62

8.3 Hydrauliikkaöljyn lisääminen

................................................................ 62

8.4 Säilytys

................................................................................................. 63

9. Korjaaminen .......................................................................................... 63

10. Vianmääritys

10.1 Työkalu ei työstä niittiä

....................................................................... 63

10.2 Häiriöt imulaitteistossa

........................................................................ 63

11. Takuu ....................................................................................................... 63

12. Yhdenmukaisuusvakuutus .......................................................... 64

Page 60

Laitteen tyyppi

Standardiniitti Ø

(mm)

1. Käyttö

Niittauslaitetta saa käyttää ainoastaan niittien työstämiseen.

Noudata työturvallisuusohjeita!

2. Työturvallisuusohjeita



Käytä niittauslaitetta ainoastaan niittien työstämiseen.



Älä ylikuormita työkalua, vaan työskentele ainoastaan sallitulla teholla.



Älä niittaa ilman karankeräyssäiliötä. Niitti saattaa singota niittauslaitteesta.



Älä koskaan osoita niittauslaitteella toista henkilöä.



Niittikarojen kokoamissäiliön on oltava kiinnitettynä paikalleen aina niittauslaitetta käytettäessä.



Tyhjennä kokoamissäiliö ajoissa; ylitäyttyminen voi johtaa häiriöihin niittauslaitteen toiminnassa.



Niittauslaitetta ei saa käyttää lyöntityökaluna.



Tarkista paineilmaliitosten tiiviys ja pitävyys säännöllisesti.



Irrota niittauslaite paineilmaverkosta aina kun huollat laitetta tai et työskentele sillä.



Käytä suojalaseja. Henkilökohtaisten suojainten kuten suojavaatteiden, -käsineiden, kypärän, turvakenkien ja kuulosuojainten käyttö on suositeltavaa. Varmistu myös, ettei liukastumis- tai kaatumisvaaraa ole.



Älä ylitä sallittua käyttöpainetta.



Kun lasket niitttauslaitteen käsistäsi, varmistu ettei se voi pudota.



Vain asiantuntevat ammattilaiset saavat korjata konetta. Ongelmatapauksessa niittikone on lähetettävä purkamattomana toimittajalle tai GESIPAlle.

3. Käyttöalueet

4. Tekniset tiedot

Laitteen tyyppi

Paino (kg) Käyttöpaine (bar) Iskun pituus (mm) Letku Ø (mm) Kokoamissäiliö

(niittikarat) Ilmankulutus (NI /niitti) Vetovoima 5 bar:issa (N) Hydrauliikkaöljy ISO VG 32- 46 (ml) Melupäästö L

pa (dB)

Tärinä (m/s

) Paineilman laatu (suodatettu) Integroitu niittikaran imu Integroitu niitin imu suukappaleeseen

kaikki materiaalit

n. 100 - 200 kpl koosta riippuen

TAURUS 2

1,6

n.2,3

9.000 n.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

n.1,0

4.200 n.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

n.4,8

14.000 n.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

n.4,8

20.000 n.30

< 2,5

✔ ✔ ✔

TAURUS 2

max 5

max 6n alu

TAURUS 1

2,4 – 3,2

max 4n alu

TAURUS 3

max 6,4

max 8n alu

TAURUS 4

max 6,4

max 8n alu

Page 61

5. Tarvikkeet/Lisävarusteet

6. Suukappaleet

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Laitteen tyyppi (Art. Nr.)

Suukappale työskentelyasennossa Suukappaleet laitteessa

1 Asennusavain AV SW12/14 (756 2195) 1 Asennusavain AV SW14/17 (756 2187) 1 plo hydrauliikkaöljyä 100 ml (715 8955) 1 öljyn täyttöpullo

(756 2179)

Suukappale

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Niitti-materiaali

Alu CAP-Alu, CAP-CU

Alu, CU, Teräs, jaloteräs, Stinox, Alu/Alu, PG- Alu, PG-teräs

Alu, CU, CAP-Alu, CAP-Cu Teräs, Alu/Alu, PG-Alu Jaloteräs, Stinox, PG-Stahl Alu, CAP-Alu, CAP-CU, PG-Alu Teräs, Alu/Alu Jaloteräs, Stinox, PG-Teräs Alu Teräs Alu Teräs, Alu/Alu Alu

Art. Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Niitti Ø (mm)

2,4 3,2

3 ja 3,2

4 4

4 5 ja 4,8 5 ja 4,8 5 ja 4,8

6,4 6,4

Suukappale

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Niitti-materiaali

Alu/Alu Alu/Alu Alu/Alu, Teräs/teräs, Monel/jaloteräs Alu/Alu

Art. Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Suukappale

17/31 MG* 17/41 MG*

Niitti-materiaali

Alu/Alu, Teräsl/Teräs, Jaloteräs Alu/Alu, Teräsl/Teräs, Jaloteräs

Art. Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*saatavissa erikoisvarusteena.

Pyydä tarjous pidemmistä suukappaleista ja muista erikoistoiveista erikseen.

Page 62

7. Käyttöönotto

Lue käyttöohjeet ja työturvallisuusohjeet huolellisesti ja säilytä ne.

Liitännän paineilmaverkkoon saa tehdä vain ammattilainen.

7.1 Karankeräyssäiliön paikalleen asentaminen

Kierrä niittikarojen keräyssäiliö myötäpäivään rajoittimeen asti.

7.2

Suukappaleen valinta ja vaihto

Huomio!

Käytä vain niitin kokoa



vastaavaa suukappaletta. (Valinta taulukon kohdan 6 mukaan.)

Suukappaleen vaihto

– Poista niittauslaite paineilmaverkosta. – Kierrä suukappale irti teräsholkista. –

Kierrä valittu suukappale paikalleen ja kiristä se.

7.3 Niittaaminen

– Kytke niittauslaite paineilmaverkkoon. – Aseta niitti suukappaleeseen ja niittipihti

työstettävään kappaleeseen. – Paina liipasinta kunnes niitin kara irtoaa. – Päästä liipasin irti. – Niitin kara ohjautuu automaattisesti kokoa-

missäiliöön. (kts. kohta 7.5).

7.4

Työkalun imulaitteen käyttö

Tämän toiminnon tarkoituksena on pitää niitti kiinni suukappaleessa niitattaessa kohtisuoraan alaspäin. – Avaa niittauslaitteen päässä oleva ON/OFF-

venttiili nro 88 työntämällä sitä oikealle

tai vasemmalle rajoittimeen asti. Tähän voit

käyttää puikkoa tai esim. niitin karaa. Näin

mahdollistetaan imutoiminnon käyttö. – Ota niittauslaite käteesi ja työnnä luistin nro

86 ylöspäin kytkeäksesi imun päälle.

Kun luistin nro 86 työnnetään alaspäin, imu

kytkeytyy pois päältä. – Työnnä ON/OFF-venttiili nro 88 takaisin

sulkeaksesi imun pysyvästi pois päältä.

7.5 Karankeräyssäiliön tyhjentäminen

– Tyhjennä karankeräyssäiliö ajoissa, ylitäytty-

minen voi johtaa toimintahäiröihin. – Kierrä karankeräyssäiliö irti vastapäivään ja

tyhjennä niittikarat niitä varten varaamaasi

säiliöön. (Irtonaiset niitin karat lattialla muo-

dostavat työturvallisuusriskin) – Kierrä karankeräyssäiliö paikalleen.

8. Huolto ja kunnossapito

Koko tartuntamekanismi on huollettava säännöllisesti.

8.1 Syöttöleuan rasvaaminen

– Irrota niittauslaite paineilmaverkosta. – Ruuvaa metalliholkki nro 24 irti. – Kasta koko syöttömekanismi O-renkaaseen

nro 17 asti öljyyn tai kostuta syöttöleuka nro 15 öljyllä ja anna sen valua hetkisen.

– Kokoa laite päinvastaisessa järjestyksessä.

8.2 Syöttöleuan vaihto

– Irrota niittauslaite paineilmaverkosta. – Ruuvaa teräshylsy nro 24 irti. – Ruuvaa syöttökotelo nro 16 irti. – Irrota syöttöleuka nro 15. –

Puhdista syöttökotelo ja rasvaa ohjauspinnat.

– Aseta uusi syöttöleuka paikalleen edestä

(pysyy paikallaan rasvan ansiosta)

– Kokoa laite päinvastaisessa järjestyksessä;

kaikki osat on ruuvattava tiukasti toisiinsa.

8.3 Hydrauliikkaöljyn lisääminen

– Irrota niittauslaite paineilmaverkosta. – Ruuvaa teräsholkki nro 24 irti. – Irrota öljyproppu nro 30 ja tiiviste nro 31

torx 20-kärjellä.

– Avaa kannellinen

öljyntäyttösäiliö.

– Liitä niittauslaite paineilmaverkkoon ja paina

niitin vapautinta, sen jälkeen irrota niittaus-

laite paineilmaverkosta. – Tyhjennä vanha öljy öljyntäyttösäiliöstä. –

Täytä öljysäiliö merkkiin asti hydrauliikkaöljyllä. – Liikuta mäntäyksikköä käsin edestakaisin kun-

nes ilmakuplatonta öljyä tulee ulos; työnnä

mäntä täysin taakse rajoittimeen asti ja jätä

se siihen. – Irrota öljyntäyttösäiliö ja kierrä öljyproppu

paikalleen. – Kytke niittauslaite paineilmaverkkoon ja

laukaise niittauslaite kaksi kertaa. – Löysää öljyntäyttöproppua varovasti noin 2

kierrosta; mäntä siirtyy hitaasti etummaiseen

ääriasentoon. Pyyhi ulostuleva öljy rätillä. – Kiristä öljyproppu. – Ruuvaa teräsholkki paikalleen.

Page 63

8.4 Niittauslaitteen säilytys

Säilytä niittauslaitetta kuivassa ja suojassa pakkaselta.

9. Korjaaminen

Takuukorjaukset tekee pääasiassa valmistaja.

Takuuajan ulkopuolella tehtävät korjaukset tulee teettää

ainoastaan asiantuntijoilla

. Asennus ja säätömääräysten noudattamatta jättäminen sekä asiantuntematon käsittely voi johtaa niittauslaitteen vakaviin vaurioihin. Ongelmatapauksessa niittauslaite on lähetettävä toimittajalle tai

GESIPAlle

10. Vianmääritys

10.1 Työkalu ei työstä niittiä

– Syöttöleuka nro 15 likainen – puhdistaminen ja ohjauspintojen

rasvaus (kts. kohta 8.1) – syöttöleuka nro 15 tylsä – vaihto (kts. kohta 8.2) – liian alhainen käyttöpaine – kts. käyttöpaine kohta 4 – liian heikko isku – lisää hdyrauliikkaöljyä (kts. kohta 8.3)

10.2 Häiriöt imulaitteistossa

– Kokoamissäilö täynnä – tyhjennä (kts. kohta 7.5) – käytetty väärää suukappaletta – vaihda taulukon mukaisesti (kts. kohta 6) – suukappale kulunut – vaihda uusi suukappale – niittikara on kiilautunut syöttöleukaan – Puhdista syöttöleuka ja rasvasäiliö sekä

öljyä ohjauspinnat; mikäli ne ovat kuluneet,

vaihda. (kts kohta 8.2)

Korjaava toimenpide

Syy

Korjaava toimenpide

Syy

11. Takuu

Annamme tälle niittauslaitteelle 12 kk:n takuun toimituspäivästä alkaen (lasku tai lähetyslista).

Vauriot, jotka johtuvat luonnollisesta kulumisesta, ylikuormituksesta tai epäasianmukaisesta käytöstä, eivät kuuluu takuun piiriin.

Vauriot, jotka johtuvat materiaali- tai valmistusviasta, korjataan veloituksetta tai toimittamalla korvaava laite tilalle.

Rekalamaatiot hyväksytään vain siinä tapauksessa, että laite on toimitettu

purkamattom-

ana

toimittajalle tai

GESIPALLE

Page 64

12. Yhdenmukaisuusvakuutus

Täten vakuutamme, että pneumaattis-hydraulisen sokkoniittauslaitteen

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

rakenne määräystenmukaisessa käytössä vastaa seuraavia normeja, lakeja ja määräyksiä.



98/37/EG

H.U.Harder

(turvallisuusvaltuutettu)

Page 65

Índice Página

1. Utilização correcta ................................................................................ 66

2. Prescrições de segurança ................................................................... 66

3. Campo operacional .............................................................................. 66

4. Dados técnicos ....................................................................................... 66

5. Equipamentos/acessórios ................................................................... 67

6. Especificação dos bocais ..................................................................... 67

7. Colocar em funcionamento

7.1 Colocação do colector

........................................................................... 68

7.2 Escolha e troca do bocal

....................................................................... 68

7.3 Fixação de um rebite

............................................................................ 68

7.4 Sucção e fixação de um rebite

.............................................................. 68

7.5 Esvaziamento do colector

...................................................................... 68

8. Manutenção e cuidados

8.1 Lubrificação das castanhas

.................................................................... 68

8.2 Troca das castanhas

.............................................................................. 68

8.3 Completar o óleo hidráulico

.................................................................. 68

8.4 Armazenamento

................................................................................... 69

9. Consertos ................................................................................................ 69

10. Eliminação de falhas

10.1 Não fixa o rebite

................................................................................ 69

10.2 Não elimina o resto do mandril

.......................................................... 69

11. Garantia .................................................................................................. 69

12. Declaração de conformidade da ............................................... 70

Page 66

Modelo

rebite padrão Ø

(mm)

1. Use sem abuso

A pistola para rebitagem somente deve ser utilizada para a fixação de rebites, conforme descrito neste manual.

As prescrições de segurança devem ser obedecidas!

2. Prescrições de segurança



A pistola deve ser usada exclusivamente para a fixação de rebites.



Não sobrecarregue a pistola, trabalhe dentro dos limites de sua capacidade.



Não rebite sem material a fixar. O rebite pode saltar do aparelho. Nunca aponte o aparelho em direcção a si mesmo ou a outras pessoas.



Durante o funcionamento do aparelho o reservatório colector de resíduos deve estar firmemente aparafusado.



O colector de resíduos deve ser periodicamente esvaziado, afim de não sobrecarregar o aparelho



A pistola não pode ser utilizada como martelo.



Verifique regularmente a fixação e a vedação das mangueiras de ar comprimido.



Quando a pistola não estiver em utilização, ou durante os trabalhos de manutenção, desligar o aparelho da rede de ar comprimido.



Utilize sempre óculos de protecção ao trabalhar com a pistola de rebitagem. Recomendamos a utilização de equipamento de protecção individual: uniforme de protecção, luvas, capacete de segurança, sapatos anti-derrapantes, protecção acústica e protecção contra quedas.



Não ultrapasse a pressão de serviço indicada para o aparelho.



Após usar o equipamento deixá-lo em local seguro para evitar quedas.



Consertos devem ser efectuados somente por profissional especializado; em caso de dúvida enviar o equipamento sem desmontar para o fornecedor ou a própria GESIPA.

3. Campo de Operação

4. Dados técnicos

Modelo

Peso (kg) Pressão de serviço (bar) Curso de tracção (mm) Conexão da mangueira Ø (mm) Volume do reservatório colector

(resto do mandril) Consumo do ar (NI/ciclo de rebitagem) Força de rebitagem com 5 bar (N) Óleo hidráulico, ISO VG 32 até 46 (ml) Emissão de ruído L

pa (dB)

Vibração (m/s

) Qualidade do ar comprimido (filtrado) Sucção integrada do resto do mandril Sucção integrada do rebite

todos materiais

cerca de 100 até 200 de acordo com o tamanho

TAURUS 2

1,6

cerca de

2,3

9.000

cerca de

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

cerca de

1,0

4.200

cerca de

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

cerca de

4,8

14.000

cerca de

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

cerca de

4,8

20.000

cerca de

< 2,5

✔ ✔ ✔

TAURUS 2

até 5

até 6 Alu

TAURUS 1

2,4 – 3,2

até 4 Alu

TAURUS 3

até 6,4

até 8 Alu

TAURUS 4

até 6,4

até 8 Alu

Page 67

5. Equipamento/Acessórios

6. Especificação dos bocais

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Modelo

(Art. Nr.)

Bocais em posição de trabalho Bocais sobressalentes

1 chave de boca para montagem SW12/14 (756 2195) 1 chave de boca para montagem SW14/17 (756 2187) 1 garrafa de óleo hidráulico 100 ml (715 8955) 1 recipiente para óleo

(756 2179)

Bocal

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Rebite-materiais

Alu CAP-Alu, CAP-cobre

Alu, cobre, aço, Inox, Stinox, Alu/Alu, PG- Alu, PG-aço

Alu, cobre, CAP-Alu, CAP-cobre Aço, Alu/Alu, PG-Alu Inox, Stinox, PG-Aço Alu, CAP-Alu, CAP-cobre, PG-alu Aço, Alu/Alu Inox, Stinox, PG-Aço Alu Aço Alu Aço, Alu/Alu Alu

Art. Nr.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Rebite Ø (mm)

2,4 3,2

3 e 3,2

4 4

4 5 e 4,8 5 e 4,8 5 e 4,8

6,4 6,4

Bocal

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Rebite-materiais

Alu/Alu Alu/Alu Alu/Alu, Aço/Aço, Monel/Inox Alu/Alu

Art. Nr.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Bocal

17/31 MG* 17/41 MG*

Rebite-materiais

Alu/Alu, Aço/Aço, Inox Alu/Alu, Aço/Aço, Inox

Art. Nr.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

*poderão ser fornecidos como acessório.

Bocais longos e outros bocais especiais poderão ser fornecidos sob consulta.

Page 68

7. Funcionamento

Antes de colocar a pistola em funcionamento, ler com atenção o manual de instruções e as prescrições de segurança

(!)

. O manual deve ser guardado e as instruções cuidadosamente respeitadas.

A ligação da rebitadeira na rede de ar comprimido deve ser realizada por profissionais especializados.

7.1 Colocação do colector

O recipiente colector do mandril deve ser girado para a direita até a devida fixação.

7.2

Selecção e troca do bocal

Cuidado!

Usar sempre bocais ou peças



acessórias adequadas ao tamanho do rebite (escolha de acordo com a tabela ponto 6).

Troca do bocal

– Desligue a rebitadeira da rede de ar com-

primido. – Desparafuse o bocal da bucha de aço. – Coloque o bocal adequado e aparafuse

com firmeza.

7.3 Fixação de um rebite

– Conecte a rebitadeira à rede de ar com-

primido –

Coloque o rebite no bocal, introduza-o por

completo no furo com o auxílio da rebitadeira. – Accione o gatilho até romper o mandril

do rebite. – Solte o gatilho. –

O resto do mandril é automaticamente recolhi-

do no reservatório colector. (veja ponto 7.5).

7.4

Sugar e segurar um rebite no bocal

Esta característica permite que o rebite de repuxo fique preso no bico da ferramenta, na posição de rebitagem vertical para baixo. – Abra a válvula N.º 88 ON/OFF na cabeça

da ferramenta empurrando-a para direita ou

esquerda com um pino ( ex. um mandril)

para possibilitar a sucção. – Depois de empunhar a pistola empurre

o acionador N.º 86 para cima na posição

aberta de sucção (ON). Empurrando o

acionador N.º 86 para baixo fechará a

sucção (OFF). – Empurrando para trás a válvula N.º 88

ON/OFF desativará permanentemente a

sucção.

7.5 Esvaziar o reservatório colector de mandril

– O colector de mandris usados deve ser esva-

ziado regularmente. O excesso de mandris usados pode provocar falhas no aparelho.

– Desenrosque o reservatório girando-o para

a esquerda.

– Deposite os mandris usados em recipientes

adequados.

8. Cuidados e manutenção

O sistema de tracção deve ser inspeccionado regularmente.

8.1 Lubrificação das castanhas

– Desconectar a rebitadeira da rede de ar

comprimido. – Desaparafuse a bucha de aço Nr. 24 – Coloque o mecanismo dentro do óleo até o

O´Ring No. 17. Lubrifique as castanhas

Nr. 15 no óleo, retire e deixe escorrer bem. –

A montagem deve ser feita na ordem inversa.

8.2 Troca das castanhas

– Desconectar o equipamento da rede de ar

comprimido – Desaparafuse a bucha de aço No. 24 – Desaparafuse a caixa das castanhas No. 16 – Retire as castanhas No. 15 – Limpe e lubrifique a caixa das castanhas – Coloque as novas castanhas pela frente do

equipamento

(ele ficará preso pelo lubrificante)

– A montagem deve ser feita na ordem

inversa; todas as peças devem ser bem

aparafusadas.

8.3 Completar o óleo hidráulico

– Desconectar o equipamento da rede de ar

comprimido. – Desaparafuse a bucha de aço No. 24 – Desaparafuse o parafuso de reabastecimento

No. 30 e o anel de vedação No. 31 com o

auxilio da chave de fenda modelo Torx T20. – Aparafuse o recipiente de óleo com tampa – Conecte o equipamento á rede de ar compri-

mido e accione-o. Desconecte o equipamento

da rede de ar comprimido. – Esvazie o óleo usado. – Encher até a marca o reservatório com óleo

hidráulico. – Movimentar manualmente o êmbolo com

cuidado algumas vezes para frente e para

trás, até sair o óleo sair sem bolhas de ar;

Page 69

empurrar o êmbolo totalmente para trás até encostar e deixar nesta posição.

– Desaparafuse o recipiente de óleo e recolo-

que o parafuso de reabastecimento e o anel de vedação.

– Ligar a rebitadeira a rede de ar comprimido

e accione-a 2 vezes.

– Solte o parafuso de reabastecimento com

cuidado aproximadamente 2 voltas; o embolo movimenta-se de forma devagar até sua posição frontal final. Tire o óleo

que vem saindo com um pano. – Reaperte o parafuso de reabastecimento. – Aparafuse a capa de aço.

8.4 Armazenamento

A pistola deve ser conservada em local seco e protegido contra temperaturas abaixo de 0 graus.

9. Conserto

Consertos fora do prazo de garantia deverão ser realizados

somente por técnicos espe-

cializados

. A inobservância das indicações de montagem e ajuste, assim como a má utilização, podem causar graves defeitos no aparelho de rebitagem. Em caso de dúvida o aparelho deve ser enviado ao fornecedor ou a

GESIPA

10. Solução de problemas

10.1 O rebite não é fixado

– castanhas Nr. 15 estão sujas – limpar e lubrificar as superfícies

de deslize (veja 8.1) – castanhas Nr. 15 estão gastas – trocar (veja 8.2) – pressão insuficiente – verifique a pressão (veja 4) – curso de tracção pequeno demais – completar o óleo hidráulico (veja 8.3)

10.2 O resto do mandril não é sugado

– reservatório colector cheio – esvaziar (veja 7.5) – usando bocal errado – substituir segundo a tabela (veja 6) – bocal gasto – substituir – resto do mandril preso nas castanhas – limpar as castanhas e a caixa das castanhas,

lubrificar as partes deslizantes e trocar em

caso de desgaste (veja 8.2)

Solução

Causa

Solução

Causa

11. Garantia

Oferecemos uma garantia de 12 meses para esta pistola a partir da data de entrega (comprovação mediante recibo de compra ou recibo de entrega).

A garantia não cobre danos causados por desgaste natural, sobrecarga ou utilização indevida do aparelho.

Os danos causados por falhas de material ou de fabricação, serão eliminados mediante conserto ou fornecimento de peças de reposição, sem ónus para o cliente.

Reclamações somente serão acolhidas quando o aparelho for

enviado montado

ao fornece-

dor ou a

GESIPA

Page 70

12. Declaração de conformidade da

Declaramos que a concepção técnica mecânica das pistolas hidro-pneumáticas para rebitagem

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

quando utilizadas correctamente, atende às normas, leis e determinações especificadas.



98/37/EG

H.U.Harder

(Responsável pela segurança)

Page 71

Spis treści

Strona

Zastosowanie zgodne z przeznaczeniem

...................................... 72

Wskazówki dotyczące bezpieczeństwa

......................................... 72

Zakres roboczy

..................................................................................... 72

Dane techniczne

.................................................................................... 72

Wyposażenie

......................................................................................... 73

Przyporządkowanie końcówek

........................................................ 73

Uruchomienie

7.1

Założenie pojemnika na zerwane trzpienie

........................................... 74

7.2

Wybór i wymiana końcówki

................................................................. 74

7.3

Zrywanie nita

....................................................................................... 74

7.4

Zasysanie i trzymanie nita

.................................................................... 74

7.5

Opróżnienie pojemnika na zerwane trzpienie

....................................... 74

Konserwacja

8.1

Oliwienie szczęk

................................................................................... 74

8.2

Wymiana szczęk

................................................................................... 74

8.3

Uzupełnienie oleju hydraulicznego

........................................................ 74

8.4

Magazynowanie

................................................................................... 75

Naprawa

................................................................................................ 75

10.

Usuwanie usterek

10.1

Nit nie został zerwany

........................................................................ 75

10.2

Zerwany trzpień nie jest odsysany

...................................................... 75

11.

Gwarancja

.............................................................................................. 75

12.

Oświadczenie zgodności

............................................................ 76

Page 72

Typ narzędzia

Nity zrywalne Standard

(mm)

Zastosowanie zgodne z przeznaczeniem

Nitownicy wolno używać wyłącznie do zrywania nitów zrywalnych zgodnie z opisem zawartym w niniejszej instrukcji.

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

Wskazówki dotyczące



bezpieczeństwa



Nitownicy należy używać wyłącznie do zrywania nitów.



Nie przeciążać nitownicy, stosować nity zgodnie z przewidzianym dla narzędzia zakresem roboczym.



Nie nitować bez materiału. Nit może odskoczyć z nitownicy. Nigdy nie kierować nitownicy w swoją stronę, ani w stronę innych osób.



Podczas pracy nitownicą pojemnik na zerwane trzpienie musi być zawsze przykręcony.



Pojemnik na zerwane trzpienie należy w porę opróżniać; przepełnienie prowadzi do awarii nitownicy.



Nitownicy nie wolno używać jako narzędzia udarowego.



Regularnie kontrolować przyłącza sprężonego powietrza pod kątem mocowania i szczelności.



Podczas prac konserwacyjnych oraz w przypadku nieużywania nitownicy zawsze należy odłączyć narzędzie od sieci sprężonego powietrza.



Podczas pracy nitownicą należy zawsze nosić okulary ochronne. Zaleca się stosowanie wyposażenia ochronnego, takiego jak odzież ochronna, rękawice, kask, buty zabezpieczające przed poślizgiem, słuchawki oraz zabezpieczenia przed spadnięciem.



Nie przekraczać dopuszczalnego ciśnienia roboczego.



W przypadku odkładania zabezpieczyć nitownicę przed spadnięciem w dół. Naprawy mogą być wykonywane tylko przez wykwalifikowanego pracownika.



W razie wątpliwości należy przesłać nierozmontowaną nitownicę do dostawcy lub do firmy GESIPA.

Zakres roboczy

Dane techniczne

Typ narzędzia

Waga

(kg)

Ciśnienie robocze

(bar)

Skok roboczy

(mm)

Przyłącze węża

Ø (mm)

Pojemność zbiornika (zerwane trzpienie) Zużycie powietrza

(I/nit)

Siła osadzania przy 5 barach

(N)

Olej hydrauliczny ISO VG 32 do 46

(ml)

Emisja hałasu

Lpa (dB)

Wibracje

(m/s2)

Jakość powietrza sprężonego(przefiltrowane

)

Wbudowany system odsysania zerwanych trzpieni Wbudowany system zasysania nitów

wszystkie materiały

ok. 100 do 200 zależnie od wielkości

TAURUS 2

1,6

ok.2,3

9.000 ok.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

ok.1,0

4.200 ok.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

ok.4,8

14.000 ok.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

ok.4,8

20.000 ok.30

< 2,5

✔ ✔ ✔

TAURUS 2

do 5

do 6 Alu

TAURUS 1

2,4 – 3,2

do 4 Alu

TAURUS 3

do 6,4

do 8 Alu

TAURUS 4

do 6,4

do 8 Alu

Page 73

Wyposażenie

Przyporządkowanie końcówek

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Typ narzędzia

(

Nr kat.

)

Końcówka w położeniu roboczym Końcówki w wyposażeniu

klucz montażowy

SW12/14

(756 2195)

klucz montażowy

SW14/17

(756 2187)

buteleczka oleju hydraulicznego100 ml

(715 8955)

pojemnik do napełniania oleju

(756 2179)

Końcówka

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Nit-materia

Alu CAP-Alu, CAP-CU Alu, CU, stal, stal nierdzewna, Stinox, Alu/Alu, PG- Alu, PG-stal Alu, CU, CAP-Alu, CAP-Cu stal, Alu/Alu, PG-Alu stal nierdzewna, Stinox, PG-stal Alu, CAP-Alu, CAP-CU, PG-Alu stal, Alu/Alu stal nierdzewna, Stinox, PG-Stal Alu stal Alu stal, Alu/Alu Alu

Nr kat.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Nit Ø (mm)

2,4 3,2

3 i 3,2

4 4

4 5 i 4,8 5 i 4,8 5 i 4,8

6,4 6,4

Końcówka

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Nit-materia

Alu/Alu Alu/Alu Alu/Alu, stal/stal, Monel/stal nierdzewna Alu/Alu

Nr kat.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Końcówka

17/31 MG* 17/41 MG*

Nit-materia

Alu/Alu, stal/stal, stal nierdzewna Alu/Alu, stal/stal, stal nierdzewna

Nr kat.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

Przedłużone końcówki i inne specjalne wykonania końcówek mogą być dostarczone na specjalne zamówienie jako wyposażenie dodatkowe.

Page 74

Uruchomienie

Przed uruchomieniem należy przeczytać instrukcję obsługi oraz wskazówki dotyczące bezpieczeństwa, przestrzegać ich

(!)

i starannie

przechowywać. Przyłącze sieci sprężonego powietrza do

nitownicy powinna montować wykwalifikowana osoba.

7.1

Założenie pojemnika na zerwane trzpienie

Pojemnik na zerwane trzpienie nakręcić do oporu (przez dokręcanie w prawo).

7.2

Wybór i wymiana końcówki

Uwaga!

Zawsze stosować końcówkę



odpowiednią do wielkości nita (wybór wg tabeli zgodnie z punktem nr 6)

Wymiana końcówki

–

Odłączyć nitownicę od sieci sprężonego powietrza.

–

Odkręcić końcówkę od stalowej tulei.

–

Wybraną końcówkę założyć i mocno dokręcić.

7.3

Zrywanie nita

–

Podłączyć nitownicę do sieci sprężonego powietrza.

–

Włożyć nit do końcówki i za pomocą narzędzia wprowadzić do oporu w wywiercony w materiale otwór.

–

Nacisnąć przycisk spustowy i trzymać dotąd aż trzpień zostanie zerwany.

–

Zwolnić spust.

–

Zerwany trzpień jest automatycznie odssysany do pojemnika (patrz pkt. 7.5).

7.4

Zasysanie i trzymanie nita

System zasysania służy do tego, aby nit był trzymany w końcówce w przypadku, gdy zaistnieje potrzeba nitowania nitownicą skierowaną do dołu

–

W główce nitownicy należy przesunąć za pomocą kołka (np. trzpienia) na prawo lub na lewo aż do oporu zawór zamykający nr 88.

–

Następnie trzymając nitownicę przesunąć do góry aż do momentu zatrzaśnięcia suwak nr 86. Aby wyłączyć system zasysania należy suwak przesunąć do dołu.

–

Poprzez ponowne przesunięcie na poprzednie miejsce zaworu zamykającego nr 88 zostaje załączona kompletna funkcja zasysania.

7.5

Opróżnienie pojemnika na zerwane trzpienie

–

Należy w porę opróżniać pojemnik na zerwane trzpienie; przepełnienie prowadzi do awarii narzędzia.

–

Odkręcić pojemnik (w lewą stronę), zerwane trzpienie przesypać do odpowiedniego pojemnika.

–

Nakręcić z powrotem pojemnik.

Konserwacja

Cały mechanizm chwytający musi podlegać regularnej konserwacji.

8.1

Oliwienie szczęk

–

Odłączyć nitownicę od sieci sprężonego powietrza.

–

Odkręcić stalową tuleję nr 24.

–

Kompletny mechanizm szczęk do uszczelki nr 17 zanurzyć w oleju, lub zwilżyć szczęki nr 15 olejem i odsączyć.

–

Montaż odbywa się w odwrotnej kolejności.

8.2

Wymiana szczęk

–

Odłączyć nitownicę od sieci sprężonego powietrza.

–

Odkręcić stalową tuleję nr 24.

–

Odkręcić obudowę szczęk nr 16.

–

Wyjąć szczęki nr 15.

–

Wyczyścić obudowę szczęk i natłuścić powierzchnie ślizgowe smarem.

–

Założyć nowe szczęki od przodu (będą trzymane przez smar).

–

Montaż odbywa się w odwrotnej kolejności; wszystkie części mocno dokręcić.

8.3

Uzupełnienie oleju hydraulicznego

–

Odłączyć nitownicę od sieci sprężonego powietrza.

–

Odkręcić stalową tuleję nr 24.

–

Odkręcić śrubę odpowietrzającą nr 30 i uszczelkę nr 31 śrubokrętem Torx T20.

–

Nakręcić załączony pojemnik do napełniania oleju z pokr

ywą.

–

Podłączyć nitownicę do sieci sprężonego powietrza i przycisnąć spust; następnie odłączyć narzędzie od sieci sprężonego powietrza.

–

Stary olej wylać z pojemnika do napełniania oleju.

–

Napełnić pojemnik olejem hydraulicznym do zaznaczonego miejsca.

–

Poruszać wielokrotnie ostrożnie jednostkę tłoka ciągnącego w przód i w tył do czasu,

Page 75

gdy wypłynie olej bez pęcherzyków; wcisnąć jednostkę tłoka ciągnącego do oporu i tak pozostawić.

–

Odkręcić pojemnik do napełniania oleju i przykręcić śrubę odpowietrzającą z uszczelką.

–

Podłączyć nitownicę do sieci powietrza sprężonego i dwukrotnie przycisnąć spust.

–

Poluzować ostrożnie śrubę odpowietrzającą o ok. 2 obroty; jednostka tłoka ciągnącego przesunie się powoli do położenia końcowego. Wylewający się przy tym olej zbierać ściereczką.

–

Mocno dokręcić śrubę odpowietrzającą.

–

Nakręcić stalową tuleję.

8.4

Magazynowanie

Miejsce przechowywania nitownicy powinno być suche i zabezpieczone przed mrozem.

Naprawa

Naprawy gwarancyjne wykonuje z zasady producent.

Naprawy pogwarancyjne mogą być wykonywane

tylko przez fachowy personel

. Nieprzestrzeganie instrukcji dotyczących montażu oraz regulacji, jak również niefachowe obchodzenie się z narzędziem mogą doprowadzić do poważnych uszkodzeń. W razie wątpliwości należy przesłać nitownicę do dostawcy lub do firmy

GESIPA

10.

Usuwanie usterek

10.1

Nit nie został zerwany

–

zabrudzone szczęki nr 15

–

wyczyścić i naoliwić powierzchnie ślizgowe (patrz pkt. 8.1)

–

szczęki nr 15 stępione

–

wymienić (patrz pkt. 8.2)

–

niewystarczające ciśnienie robocze

–

patrz ciśnienie robocze (pkt. 4)

–

skok narzędzia za mały

–

uzupełnić poziom oleju hydraulicznego (patrz pkt. 8.3)

10.2

Zerwany trzpień nie jest odsysany

–

Pojemnik na zerwane trzpienie pełny

–

opróżnić (patrz pkt. 7.5)

–

Zastosowana nieprawidłowa końcówka

–

wymienić zgodnie z tabelą (patrz pkt. 6)

–

Zablokowana końcówka

–

wymienić na nową

–

Zerwany trzpień zaklinowany w szczękach

–

wyczyścić szczęki i obudowę szczęk oraz naoliwić powierzchnie ślizgowe; w przypadku, gdy szczęki są zużyte wymienić na nowe (patrz pkt. 8.2)

Usunie˛cie usterki

Przyczyna

Usunie˛cie usterki

Przyczyna

11.

Gwarancja

Na urządzenie to udzielamy 12-miesięcznej gwarancji liczonej od dnia dostawy (dowodem jest faktura lub dokument WZ).

Szkody powstałe wskutek naturalnego zużycia, przeciążenia lub niefachowej obsługi nie podlegają gwarancji.

Szkody powstałe w wyniku wad materiału lub produkcji zostaną nieodpłatnie usunięte poprzez wymianę lub naprawę.

Reklamacje będą uwzględniane tylko wtedy, gdy

nierozmontowane

narzędzie zostanie

przesłane do dostawcy lub do firmy

GESIPA

Page 76

12.

Oświadczenie zgodności

Niniejszym oświadczamy, że konstrukcja nitownic pneumatyczno-hydraulicznych

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

przy zastosowaniu zgodnym z przeznaczeniem odpowiada niżej wymienionym normom, ustawom i przepisom.



98/37/

H.U.Harder

(

Pełnomocnik ds. bezpieczeństwa

)

Page 77

Tartalomjegyzék

Oldal

Rendeltetésszerű használat

............................................................... 78

Biztonsági tudnivalók

.......................................................................... 78

Munkaterűlet

......................................................................................... 78

Technikai adatok

.................................................................................. 78

Felszereltség/tartozékok

................................................................... 79

Szájnyílás hozzárendelés

................................................................... 79

Izembe helyezés

7.1

Szegecsszár gyűjtőtartály felhelyezése

.................................................. 80

7.2

A szájnyílások kiválasztása és cseréje

................................................... 80

7.3

Szegecs elhúzása

.................................................................................. 80

7.4

Húzószegecs elszívása és megtartása

................................................... 80

7.5

Leszakított szegecsszár kiűrítése a gyűjtőtartályból

............................... 80

Kezelés és ápolás

8.1

Befogópofa olajozása

........................................................................... 80

8.2

Befogópofa cseréje

............................................................................... 80

8.3

Hidraulika olaj utántőltése

.................................................................... 80

8.4

Tárolás

................................................................................................. 81

Javítás

..................................................................................................... 81

10.

Meghibásodások kikűszőbőlése

10.1

Nem húzza el a szegecset

................................................................. 81

10.2

A leszakadt szegecsszárat nem vezeti automatikusan a tartályba

... 81

11.

Garancia

................................................................................................. 81

12.

Konformítási igazolás

.................................................................. 82

Page 78

Készűléktípus

Standardszegecsek

(mm)

Rendeltetésszerű használat

A szegecshúzó készűléket csak szegecsek elhúzására szabad használni, az ezen útmutatóban leírtak alapján.

A biztonsági tudnivalókat be kell tartani!

Biztonsági tudnivalók



A szegecshúzó gépet kizárólag szegecsek elhúzására lehet használni.



Ne terhelje túl a gépet, csak a megadott teljesítményen belűl dolgozzon.



Ne szegecseljen anyag nélkűl! A szegecs kiugorhat a gépből! A készűléket soha ne tartsa maga vagy mások felé!



A leszakadt szegecsszárak gyűjtőtartályát a gép űzemelése kőzben mindig csavarozza fel.



A gyűjtőtartályt rendszeresen ki kell űríteni, a túltelítődés károsíthatja a gépet.



A gépet ne használja űtő készűlékként.



A sűrített levegős hálózat esetén ellenőrizze stabil helyét és tőmítettségét.



Karbantartási munka esetén, vagy ha a gépet nem használja, a készűléket mindig le kell választani a sűrített levegős hálózatról.



A géppel tőrténő munka kőzben mindig viseljen védőszeműveget. Javasolt még a személyi védőfelszerelés, mint védőruha, kesztyű, védősisak, csúszásmentes cipő, hallásvédelem és lezuhanás elleni védelem.



Ne lépje túl a gép megadott űzemi nyomását.



A készűlék lerakásakor győződjőn meg a leesés elleni biztonságról.



A javításokat csak szakember végezheti. Kétséges esetben a nem szétszerelt gépet vissza kell kűldeni a beszállítónak illetve a Gesipa-nak.

Munkaterűlet

Technikai adatok

Készűléktípus

Súly

(kg)

Izemi nyomás

(bar)

Emelési magasság

(mm)

Csőcsatlakozás

Ø (mm)

Szegecsszár-gy.tart. űrtartalma Levegő felhasználás

(l/szegecs)

Húzóerő 5 bar-nál

(N)

Hidraulikaolaj ISO VG 32-46

(ml)

Zaj

Lpa (dB)

Vibráció

(m/s2)

Sűrített levegő minősége

(

szűrt

)

Beépített szegecsszár felszívás Beépített szegecsfelszívás

alapanyaghoz

kb. 100-200 db mérettől fűggően

TAURUS 2

1,6

kb.2,3

9.000 kb.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

kb.1,0

4.200 kb.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

kb.4,8

14.000 kb.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

kb.4,8

20.000 kb.30

< 2,5

✔ ✔ ✔

TAURUS 2

5-igminden

Alu 6-ig

TAURUS 1

2,4 – 3,2

Alu 4-ig

TAURUS 3

6,4-igminden

Alu 8-ig

TAURUS 4

6,4-igminden

Alu 8-ig

Page 79

Felszereltség/Tartozékok

Szájnyílás-hozzárendelés

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Készűléktípus

(

cikkszám

)

Szájnyílás munkapozícióban Szájnyílás a gép talpazatában

szerelőkulcs

SW12/14 (756 2195)

szerelőkulcs

SW14/17 (756 2187)

flakon hidraulikaolaj

100 ml (715 8955)

Olaj-utántőltőtartó

(756 2179)

Szájnyílás

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Szegecs-alapanyag

Alu Alu-zárt, zárt-CU Alu, CU, rozsdam.acél, Stinox, alu/alu, PG-alu, PG-acél Alu, CU, alu-zárt, alu-CU acél, alu/alu, PG-alu, rozsdam.acél, Stinox, PG-acél, alu, zárt-alu, zárt-CU, PG-alu acél, alu/alu, rozsdam. acél, Stinox, PG-acél, alu acél alu acél, alu/alu, alu

cikkszám

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Szegecs átmérő(mm)

2,4 3,2

3 és 3,2

4 4

4 5 és 4,8 5 és 4,8 5 és 4,8

6,4 6,4

Szájnyílás

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Szegecs-alapanyag

alu/alu alu/alu alu/alu, acél/acél, Monel/rozsdam.acél alu/alu

cikkszám

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Szájnyílás

17/31 MG* 17/41 MG*

Szegecs-alapanyag

alu/alu, acél/acél, rozsdamacél alu/alu, acél/acél, rozsdamacél

cikkszám

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

kűlőn tartozékként szállítható. Szájnyílások meghosszabbított kivitelben és további speciális kivitelben igény szerint szállítható.

Page 80

Izembe helyezés

Izembe helyezés előtt olvassa át a kezelési utasítást valamint a biztonsági tudnivalókat, figyeljen, és gondosan őrizze meg.

A sűrített levegős hálózatot a géphez szakemberrel állíttassa be.

7.1

A szegecsszár gyűjtőtartály felszerelése

Csavarozza fel a gyűjtőtartályt űtkőzésig (jobbra csavarással)

7.2

szájnyílások kiválasztása és cseréje

Figyelem!

Mindig a szegecs méretének



megfelelő szájnyílást helyezze be. (Kiválasztása a 6. pontban szereplő táblázat alapján.)

Szájnyílások cseréje

–

Válassza le a gépet a sűrített levegős hálózatról.

–

Csavarozza le a szájnyílást az acélhűvelyről.

–

Csavarozza fel a megfelelő szájnyílást és rőgzítse.

7.3

Szegecs elhúzása

–

Csatlakoztassa a gépet a sűrített levegős hálózatra.

–

Helyezze be a húzószegecset a szájnyílásba és a gépet űtkőzésig vezesse be az anyag furatába.

–

A kioldót addig műkődtesse amíg a szegecsszár le nem szakad.

–

Engedje el a kioldót.

–

A leszakadt szegecsszár automatikusan kerűl a gyűjtőtartályba. (lásd 7.5 pont)

7.4

Húzószegecs elszívása és megtartása

Ez a funkció arra szolgál, hogy a szegecselő szerszám szájnyílásában tartsuk a szegecset, ha fűggőlegesen lefelé szeretnénk szegecselni.

–

A 88. számú elzáró-szelepet a szegecselő szerszám fejében stifttel (pl.: szegecsszár) balra vagy jobbra űtődésig toljuk.

–

A szegecselő szerszám megfogását kővetően a 86. számú reteszt űtkőzésig felfelé toljuk. Az elszívás kikapcsolásához a reteszt lefelé toljuk.

–

A 88. számú elzáró-szelep visszatolásával a készűlék teljes elszívó-funkciója újra beállítható.

7.5

A leszakított szegecsszár kiűrítése a gyűjtőtartályból

–

A gyűjtőtartályt rendszeresen ki kell űríteni, a túltelítődés károsíthatja a készűléket.

–

A gyűjtőtartályt balra fordítással csavarozza le, a szegecsszárat űrítse a megfelelő tartályba.

–

A gyűjtőtartályt felcsavarozni.

Kezelés és ápolás

A teljes befogó mechanizmust rendszeresen karban kell tartani.

8.1

Befogópofa olajozása

–

Válassza le a készűléket a sűrített levegős hálózatról.

–

A 24. számú acélhűvelyt csavarozza le.

–

A komplett befogó mechanizmust /17. számú /az O-gyűrű-ig merítse olajba, illetve a 15-es számú befogópofát áztassa olajba majd hagyja lecsepegni róla az olajat.

–

ősszeszerelés fordított sorrendben.

8.2

Befogópofa cseréje

–

Válassza le a gépet a sűrített levegős hálózatról

–

A 24-es számú acélhűvelyt csavarozza le.

–

A 16-as számú tokmányházat csavarozza le.

–

A 15-es számú befogópofát távolítsa el.

–

Tisztítsa meg a tokmányházat és zsírozza meg a csúszó felűleteket.

–

Az új befogópofát előlről belehelyezni, megzsírozni.

–

ősszeszerelés fordított sorrendben tőrténik, minden részt erősen egymáshoz kell csavarozni.

8.3

Hidraulika olaj utántőltése

–

Válassza le a gépet a sűrített levegős hálózatról.

–

A 24-es számú acélhűvelyt csavarozza le.

–

A 30-es számú olaj-utántőltőcsavar és a 31-as számú tőmítést a Torx T20-as csavarhúzóval csavarozza le.

–

A mellékelt olaj-utántőltőtartályt fedéllel csavarozza fel.

–

A készűléket csatlakoztassa a sűrített levegős hálózatra, műkődtesse a kioldót, majd válassza le a gépet a sűrített levegős hálózatról.

–

Őntse ki a fáradt olajat az olaj-utántőltő tartályból.

–

Tőltse fel az olaj-tartályt hidraulika olajjal a jelzésig.

Page 81

–

A dugattyúegységet tőbbszőrős elővigyázatossággal mozgassa ide-oda, hogy az olaj levegőmentessé váljon, a dugattyúegységet űtkőzésig tolja hátra és hagyja hátul.

–

Az olaj-tartályt csavarozza le és az olaj-tőltő-csavart tőmítéssel húzza meg.

–

Csatlakoztassa a készűléket a sűrített levegős hálózatra és oldja ki a gépet kétszer.

–

Az olaj-tőltőcsavart óvatosan kb. kétszeri csavarással oldja ki, a dugattyúegység lassan elkezd mozogni, míg nem űtkőzik. Az itt kicsepegett olajat egy rongy segítségével fogja fel.

–

Húzza meg az olaj-utántőltő csavart.

–

Csavarozza fel az acélhűvelyt.

8.4

Tárolás

A szegecshúzó gép tárolási helye legyen száraz és fagymentes!

Javítás

A garanciális javításokat alapvetően a gyártó végzi.

A garanciaidőn kívűli javításokat csak szakember végezheti. A szerelési vagy beállítási előírások nem betartása és a nem szakszerű eljárás a gép károsodásához vezethet. Kétséges esetben a gépet vissza kell kűldeni a gyártónak.

10.

Meghibásodások kikűszőbőlése

10.1

Nem húzza el a szegecset

–

a 15-es sz. befogópofa koszos

–

tisztítsa meg és olajozza a csúszó felűleteket (lásd 8.1 pontot)

–

a 15-es sz. befogópofa elkopott

–

cserélje ki (lásd a 8.2 pontot)

–

üzemi nyomás nem elegendő

–

lásd az űzemi nyomást a 4. pontban

–

emelési magasság alacsony

–

tőltsőn utána hidraulika olajat (lásd 8.3 pontot)

10.2

A leszakadt szegecsszárat nem vezeti a tartályba

–

megtelt a gyűjtőtartály

–

ürítse ki (lásd a 7.5 pontot)

–

rossz szájnyílást használt

–

a táblázat alapján cserélje ki (lásd a 6.pontot)

–

a szájnyílás elzáródik

–

újítsa fel

–

a leszakadt szegecsszár

–

a befogópofát és a tokmányházat tisztítsa

beékelődőtt a befogópofába meg és olajozza be a csúszó felűleteket

(elzáródásnál újítsa fel) (lásd a 8.2 pontot)

segítség

11.

Garancia

Erre a készılékre a szállítás napjától számított (igazolása számlával vagy szállítólevéllel) 12 hónap garanciát biztosítunk.

A természetes elhasználódásból, túlterhelésből vagy szakszerűtlen kezelésből adódó károsodások a garanciát kizárják.

Az anyag vagy gyártásnál keletkezett hibákat térítésmentesen pótalkatrész szállítással vagy javítással hárítjuk el.

A kifogásolásokat csak abban az esetben tudjuk elfogadni, ha a készűléket szétszerelés nélkűl a szállítónak vagy a GESIPA-nak elkűldik.

Page 82

12.

Konformítási igazolás

Az alábbiakban igazoljuk, hogy az alábbi típusú pneumatikus-hidraulikus szegecshúzó készűlékek

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

rendeltetésszerű használatuk mellett az alábbi normáknak tőrvényeknek és előírásoknak felelnek meg.



98/37/

H.U.Harder

(

biztonsági megbízott

)

Page 83

Obsah

Strana

Použití v souladu s určením

................................................................ 84

Bezpečnostní pokyny

.......................................................................... 84

Pracovní oblasti

.................................................................................... 84

Technické údaje

..................................................................................... 84

Vybavení/Příslušenství

....................................................................... 85

Přiřazení náustku

................................................................................. 85

Uvedení do provozu

7.1

Nasazení sběrné nádoby

.................................................................... 86

7.2

Volba a výměna náustku

..................................................................... 86

7.3

Osazení jednostranně uzavřeného nýtu

.............................................. 86

7.4

Nasátí a držení jednostranně uzavřeného nýtu

.................................. 86

7.5

Vyprazdňování zbytkových trnů ze sběrné nádoby

............................ 86

Obsluha a údržba

8.1

Mazání čelistí sklíčidla

......................................................................... 86

8.2

Výměna čelistí sklíčidla

........................................................................ 86

8.3

Doplňování hydraulického oleje

.......................................................... 86

8.4

Skladování

........................................................................................... 87

Opravy

.................................................................................................... 87

10.

Odstraňování závad

10.1

Jednostranně uzavřený nýt není osazen

........................................... 87

10.2

Zbytkový trn není nasáván

................................................................ 87

11.

Záruka

..................................................................................................... 87

12.

prohlášení o shodě

....................................................................... 88

Page 84

Typ zařízení

Standardní jednostranně uzavřené nýty

Ø (mm)

Použití v souladu s určením

Jak je uvedeno v tomto Návodu, smí být nýtovací zařízení používáno pouze pro osazovaní jednostranně uzavřených nýtů.

Je nutno dodržovat bezpečnostní pokyny!

Bezpečnostní pokyny



(Výstražný trojúhelník)



Nýtovací zařízení je možno používat výhradně pro osazování jednostranně uzavřených nýtů.



Nepřetěžujte nýtovací zařízení, pracuje v uvedeném rozsahu výkonů.



Nenýtovat bez spojovacího materiálu. Jednostranně uzavřený nýt může vyletět z vyhazovacího zařízení.



Nýtovací zařízení nenamířit nikdy proti sobě nebo proti jiným osobám.



Sběrná nádoba pro zbytkové trny musí být při provozu nýtovacího zařízení vždy našroubována.



Sběrnou nádobu je nutno včas vyprázdnit,

přeplnění má za následek poruchy nýtovacího zařízení



Nýtovací zařízení nesmí být použito jako rázové zařízení (kladivo).



Potrubí pro přívod stlačeného vzduchu kontrolovat pravidelně - zda "sedi" pevně a na těsnost.



Po dobu údržbářských prací, prováděných na nýtovacím zařízení, nebo v případě, kdy toto není používáno, odpojit vždy od sítě stlačeného vzduchu.



Při práci s nýtovacím zařízením nosit vždy ochranné brýle. Doporučuje se osobní ochranné vybavení, jako ochranný oděv, rukavice, ochranná přilba, obuv s protiskluzovou podrážkou, ochrana sluchu a zajištění proti pádu.



Nepřekračovat přípustný provozní tlak



Při odkládání zajistit nýtovací zařízení proti spadnutí.



Opravy smí provádět pouze vhodný kvalifikovaný pracovník. Ve sporném případě zaslat nýtovací zařízení v nedemontovaném stavu dodavateli nebo GESIPA

Pracovní rozsahy

Technické údaje

Typ zařízení

Hmotnost

(kg)

Provozní tlak

(bar)

Zdvih zařízení

(mm)

Připojení hadice

Ø (mm)

Objem sběrné nádoby

(

zbytkové trny

)

Spotřeba vzduchu

(

NI/nýt)

Síla osazování při 5 bar

(N)

Hydraulický olej ISO VG 32 až 46

(ml)

Hlukové emise

Lpa (dB)

Vibrace

(m/s2)

Kvalita stlačeného vzduchu

(

filtrovaný

)

Integrované odsávání zbytkových trnů Integrované nasávání jednostranně uzavřených nýtů

všechny materiály

cca. 100 až 200 v závislosti na velikosti

TAURUS 2

1,6

cca.2,3

9.000

cca.30

< 2,5

✔ ✔ ✔

TAURUS 1

1,3

cca.1,0

4.200

cca.30

< 2,5

✔ ✔ ✔

TAURUS 3

1,9 5

cca.4,8

14.000 cca.30

< 2,5

✔ ✔ ✔

TAURUS 4

2,0 5

cca.4,8

20.000 cca.30

< 2,5

✔ ✔ ✔

TAURUS 2

až do 5

až do 6 Alu

TAURUS 1

2,4 - 3,2

až do 4 Alu

TAURUS 3

až do 6,4

až do 8 Alu

TAURUS 4

až do 6,4

až do 8 Alu

Page 85

Vybavení/Příslušenství

Náustky–přiřazení

TAURUS 2

17/27 17/29

17/32 17/36

✔ ✔ ✔ ✔

TAURUS 1

17/18 17/24

17/27

✔ ✔ ✔ ✔

TAURUS 3/4

17/36 17/40

17/45

✔ ✔ ✔ ✔

Typ zařízení

(

Výrobek čís.

)

Náustek v pracovní poloze Náustky na dně zařízení

montážní klíč

SW12/14 (756 2195)

montážní klíč

SW14/17 (756 2187)

láhev hydraulického oleje

100 ml

(715 8955)

nádoba na doplňování oleje

(756 2179)

Náustek

17/18 17/18

17/24

17/24 17/27 17/29 17/29 17/32 17/36 17/36 17/40 17/40 17/45 17/45

Materiál ny´tu

Alu CAP-Alu, CAP-CU Alu, CU, ocel, ušlechtilá ocel, Stinox, Alu/Alu, PG-Alu, PG-ocel Alu, CU, CAP-Alu, CAP-Cu Ocel, Alu/Alu, PG-Alu Ušlechtilá ocel, Stinox, PG-ocel Alu, CAP-Alu, CAP-CU, PG-Alu Ocel, Alu/Alu Ušlechtilá ocel, Stinox, PG-ocel Alu Ocel Alu Ocel, Alu/Alu Alu

Vy´robek cˇís.

725 2075 725 2075

725 1583

725 1583 725 2040 725 2059 725 2059 725 2067 725 2083 725 2083 725 2560 725 2560 724 3065 724 3065

Ny´t Ø (mm)

2,4 3,2

3 a 3,2

4 4

4 5 a 4,8 5 a 4,8 5 a 4,8

6,4 6,4

Náustek

17/26 BT* 17/32 BT* 17/42 BT* 17/48 BT*

Materiál ny´tu

Alu/Alu Alu/Alu Alu/Alu, ocel/ocel, Monel/ušlechtilá ocel Alu/Alu

Vy´robek cˇís.

725 2202 725 2210 725 2229 725 2237

BULB-TITE Ø (mm)

5,2 6,3 7,7

Náustek

17/31 MG* 17/41 MG*

Materiál ny´tu

Alu/Alu, Ocel/Ocel, Ušlechtilá ocel Alu/Alu, Ocel/Ocel, Ušlechtilá ocel

Vy´robek cˇís.

725 2250 724 3146

MEGA-GRIP Ø (mm)

4,8 6,4

možno dodat jako zvláštní příslušenství Náustky v prodlouženém provedení a další speciální provedení mohou být dodána na vyžádání.

Page 86

Uvedení do provozu

Před uvedením do provozu je nutno si přečíst Návod k obsluze, jakož i bezpečnostní pokyny, dodržovat je

(!)

a pečlivě je uschovat.

Připojení na síť stlačeného vzduchu pro nýtovací zařízení musí provést kvalifikovaný pracovník

7.1

Nasazení sběrné nádoby

Sběrnou nádobu pro zbytkové trny našroubovat až na doraz (otáčením doprava).

7.2

Volba a výměna náustku

(Výstražný trojúhelník)

Pozor!

PouÏít vÏdy Náustek, odpovídající



velikosti jednostranně uzavřeného nýtu. (Volba podle Tabulky dle bodu 6)

Výměna náustku

–

Nýtovací zařízení odpojit od sítě stlačeného vzduchu.

–

Náustek vyšroubovat z ocelové objímky.

–

Vybraný Náustek zašroubovat do objímky a pevně utáhnout.

7.3

Nasazování jednostranně uzavřeného nýtu

–

Nýtovací zařízení připojit na síť stlačeného vzduchu.

–

Jednostranně uzavřený nýt vsunout do náustku a nýtovacím zařízením zavést nýt až na doraz do otvoru ve výrobku, který se má spojovat.

–

Uvést do činnosti spouštěcí mechanismus, až se trn nýtu odtrhne.

–

Spouštěcí mechanismus pustit.

–

Zbytkový trn je automaticky dopraven do sběrné nádoby (viz bod 7.5).

7.4

Nasátí a přidržení trhacího nýtu

Tato funkce slouží k přidržení trhacího nýtu ve špičce nýtovacího zařízení, když se nýtuje ve vertikální poloze shora dolů.

–

šoupátkový (uzavírací) ventil č.88 v hlavě nýtovacího zařízení zasunout pomocí kolíku (např. trnu) až na doraz.

–

Uchopením nýtovacího zařízení za rukojeť se stlačí páka č.86 a zapne se nasávání.

–

Zpětným posunutím šoupátkového ventilu č. 88 se nasávání opět odstraní.

7.5

Vyprazdńování zbytkových trnů ze sběrné nádoby

–

Sběrnou nádobu je nutno včas vyprázdnit, přeplnění má za následek poruchy nýtovacího zařízení.

–

Sběrnou nádobu odšroubovat otáčením doleva, zbytkové trny soustřeďovat ve vhodné nádobě.

–

Našroubovat sběrnou nádobu.

Obsluha a údržba

Kompletní podávací mechanismus musí být pravidelně udržován.

8.1

Mazání čelistí sklíčidla

–

Nýtovací zařízení odpojit od sítě stlačeného vzduchu.

–

Odšroubovat ocelovou objímku čís. 24.

–

Kompletní mechanismus sklíčidla až po těsnicí kroužek čís. 17 ponořit do olejové lázně resp. čelisti sklíčidla čís. 15 smočit olejem a nechat odkapat.

–

Montáž provést v opačném sledu.

8.2

Výměna čelistí sklíčidla

–

Zařízení odpojit od sítě stlačeného vzduchu.

–

Odšroubovat ocelovou objímku čís. 24.

–

Odšroubovat kryt sklíčidla čís. 16.

–

Sejmout čelisti sklíčidla čís. 15.

–

Vyčistit kryt sklíčidla a namazat tukem kluzné plochy.

–

Nasadit zepředu nové čelisti sklíčidla (jsou drženy tukem).

–

Smontování se provádí v opačném sledu. Všechny části vzájemně pevně sešroubovat.

8.3

Doplńování hydraulického oleje

–

Nýtovací zařízení odpojit od sítě stlačeného vzduchu.

–

Odšroubovat ocelovou objímku čís. 24.

–

Odšroubovat šroub čís. 30 pro doplńování oleje a těsnění čís. 31 pomocí šroubováku Torx T 20.

–

Našroubovat přiloženou nádobu s olejem pro doplńování s

polu s víkem.

–

Nýtovací zařízení připojit na síť stlačeného vzduchu a uvést do chodu spouštěcí mechanismus. Potom odpojit nýtovací zařízení od sítě stlačeného vzduchu.

–

Starý olej vylít z nádoby pro doplńování oleje.

–

Nádobu pro doplńování oleje naplnit až po značku hydraulickým olejem.

–

Jednotku tažného pístu opatrně rukou posunout několikrát sem a tam, až olej začne vystupovat bez bublinek. Jednotku tažného pístu posunout úplně až na doraz směrem dozadu a nechat vzadu stát.

Page 87

–

Odšroubovat nádobu pro doplńování oleje, zašroubovat šroub pro doplńování oleje s těsněním

–

Nýtovací zařízení připojit na síť stlačeného vzduchu a nýtovací zařízení dvakrát uvolnit.

–

šroub pro doplńování oleje opatrně uvolnit přibližně 2 otáčkami. Jednotka tažného pístu se pohybuje pomalu až do přední koncové polohy. Vystupující olej zachytit hadříkem.

–

Pevně utáhnout šroub pro doplńování oleje.

–

Našroubovat ocelovou objímku.

8.4 Skladování

Nýtovací zařízení má být uschováno na suchém místě, chráněno před mrazem.

Opravy

Záruční opravy jsou prováděny zásadně výrobcem.

Opravy mimo záruční dobu mají být prováděny pouze kvalifikovaným pracovníkem. Nedodržování předpisů pro montáž a seřizování, jakož i neodborné zacházení mohou mít za následek závažné škody na nýtovacím zařízení . Ve sporném případě zaslat nýtovací zařízení dodavateli nebo

GESIPA.

10.

Odstrańování závad

10.1

Jednostranně uzavřený nýt není osazen

–

Čelist sklíčidla čís. 15 je znečištěna

–

Očistit a namazat kluzné plochy (Viz bod 8.1)

–

Čelist sklíčidla čís. 15 je tupá

–

Vyměnit čelist (Viz bod 8.2)

–

Nedostatečný provozní tlak

–

Viz provozní tlak - bod 4

–

Příliš malý zdvih zařízení

–

Doplnit hydraulický olej (Viz bod 8.3)

10.2

Zbytkový trn není odsáván

–

Sběrná nádoba je plná

–

Nádobu vyprázdnit (Viz bod 7.5)

–

Použit nesprávný Náustek

–

Vyměnit podle tabulky (Viz bod 6)

–

Opotřebovaný Náustek

–

Obnovit

–

Zbytkový trn zaklíněn v čelisti sklíčidla

–

Őelisti sklíčidla a mazací lis vyčistit a namazat kluzné plochy. V případě opotřebení obnovit (Viz bod 8.2)

Odstranění závady

Příčina závady

Odstranění závady

Příčina závady

11.

Záruka

Pro toto nýtovací zařízení poskytujeme záruku 12 měsíců ode dne dodání (důkaz: Faktura nebo dodací list).

Škody, které vzniknou prokazatelně přirozeným opotřebením, přetížením nebo neodborným zacházením, jsou ze záruky vyloučeny.

Škody, které vznikly v důsledku materiálové nebo výrobní chyby, jsou odstrańovány bezplatně náhradní dodávkou nebo opravou.

Reklamace mohou být uznány pouze tehdy, je-li zařízení zasláno dodavateli nebo GESIPA v nedemontovaném stavu.

Page 88

12.

prohlášení o shodě

Prohlašujeme tímto, že konstrukce pneumaticko -hydraulických zařízení pro jednostranně uzavřené nýty

TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4

odpovídá za předpokladu používání v souladu s jejich určením níže uvedeným normám, zákonům a předpisům:



98/37/

H.U.Harder

(

Pověřenec pro otázky bezpečnosti

)

Page 89

278

88Ø

198

48.5

22.5Ø

259

106Ø

291

8.5

TAURUS 1

(mm)

312

128Ø

317

213

63.5

22.5Ø

128Ø

332

TAURUS 2

(mm)

TAURUS 3

(mm)

TAURUS 4

(mm)

Page 90

Ihr Fachhändler Your dealer Cachet de revendeur Proveedor Rivenditore autorizzato

Uw vakhandelaar Deres forhandler Leverantör Deres forhandler Jälleenmyyjä

O vosso distribuidor Wasz dystrybutor Az Ön szaküzlete Vásˇ obchodník

04/2004

197 0018
