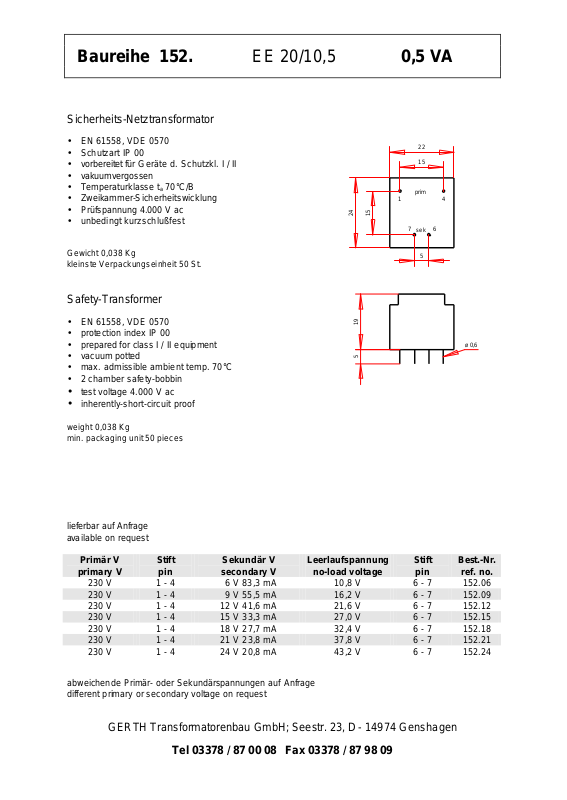

Page 1
Baureihe 152. EE 20/10,5 0,5 VA
Sicherheits-Netztransformator
• EN 61558, VDE 0570
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzkl. I / II
• vakuumvergossen
• Temperaturklasse ta 70°C/B
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 V ac
15
24
• unbedingt kurzschlußfest
Gewicht 0,038 Kg
kleinste Verpackungseinheit 50 St.
Safety-Transformer
• EN 61558, VDE 0570
• protection index IP 00
• prepared for class I / II equipment
• vacuum potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 V ac
• inherently-short-circuit proof
weight 0,038 Kg
min. packaging unit 50 pieces
lieferbar auf Anfrage
available on request
Primär V
primary V
230 V 1 - 4 6 V 83,3 mA 10,8 V 6 - 7 152.06
230 V 1 - 4 9 V 55,5 mA 16,2 V 6 - 7 152.09
230 V 1 - 4 12 V 41,6 mA 21,6 V 6 - 7 152.12
230 V 1 - 4 15 V 33,3 mA 27,0 V 6 - 7 152.15
230 V 1 - 4 18 V 27,7 mA 32,4 V 6 - 7 152.18
230 V 1 - 4 21 V 23,8 mA 37,8 V 6 - 7 152.21
230 V 1 - 4 24 V 20,8 mA 43,2 V 6 - 7 152.24
abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
Stift
pin
Sekundär V
secondary V
Leerlaufspannung
no-load voltage
19
5
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Genshagen
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09
22
15
prim
1 4
67
sek
5
Stift
pin
ø 0,6
Best.-Nr.
ref. no.
Page 2
Baureihe 152. -2 EE 20/10,5 0,5 VA
Sicherheits-Netztransformator
• EN 61558, VDE 0570
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzkl. I / II
• vakuumvergossen
• Temperaturklasse ta 70°C/B
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 V ac
• unbedingt kurzschlußfest
24
15
1 4
Gewicht 0,038 Kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer
• EN 61558, VDE 0570
• protection index IP 00
• prepared for class I / II equipment
19
• vacuum potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
5
• test voltage 4.000 V ac
• short-circuit-proof
weight 0,038 Kg
min. packaging unit 10 pieces
lieferbar auf Anfrage
available on request
Primär V
primary V
230 V 1 - 4 2 x 6 V je 41,6 mA je 10,8 V 5-6 / 7-8 152.12.2
230 V 1 - 4 2 x 9 V je 27,7 mA je 16,2 V 5-6 / 7-8 152.18.2
230 V 1 - 4 2 x 12 V je 20,8 mA je 21,6 V 5-6 / 7-8 152.24.2
230 V 1 - 4 2 x 15 V je 16,6 mA je 27,0 V 5-6 / 7-8 152.30.2
abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
Stift
pin
Sekundär V
secondary V
Leerlaufspannung
no-load voltage
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Genshagen
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09
22
15
prim
sek sek
7 68 5
5
5
5
Stift
pin
Best.-Nr.
ref. no.
ø 0,6
