Page 1
Primär V
primary V
Stift
pin
Sekundär V
secondary V
Leerlaufspannung
no-load voltage
Stift
pin
Best.-Nr.
ref. no.
230 V
1 - 4
3 V
5,4 V
6 - 7
150.03
230 V
1 - 4
6 V
10,8 V
6 - 7
150.06
230 V
1 - 4
9 V
16,2 V
6 - 7
150.09
230 V
1 - 4
12 V
21,6 V
6 - 7
150.12
230 V
1 - 4
15 V
27,0 V
6 - 7
150.15
230 V
1 - 4
18 V
32,4 V
6 - 7
150.18
230 V
1 - 4
21 V
37,8 V
6 - 7
150.21
230 V
1 - 4
24 V
43,2 V
6 - 7
150.24
15
22
5
15
24
1 4
prim
sek
15
5
ø 0,6
67

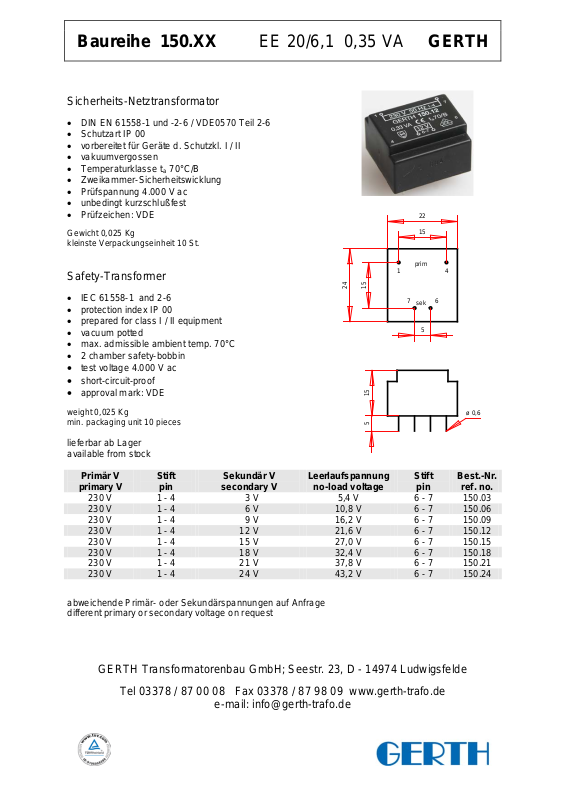

Baureihe 150.XX EE 20/ 6,1 0,35 VA GERTH
Sicherheits-Netztransformator
• DIN EN 61558-1 und -2-6 / VDE0570 Teil 2-6
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzkl. I / II
• vakuumvergossen
• Temperaturklasse t
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 V ac
• unbedingt kurzschlußfest
• Prüfzeichen: VDE
Gewicht 0,025 Kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer
• IEC 61558-1 and 2-6
• protection index IP 00
• prepared for class I / II equipment
• vacuum potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 V ac
short-circuit-proof
•
approval mark: VDE
•
weight 0,025 Kg
min. packaging unit 10 pieces
lieferbar ab Lager
available from stock
70°C/B
a
abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Ludwigsfelde
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09 www.gerth-trafo.de
e-mail: [email protected]

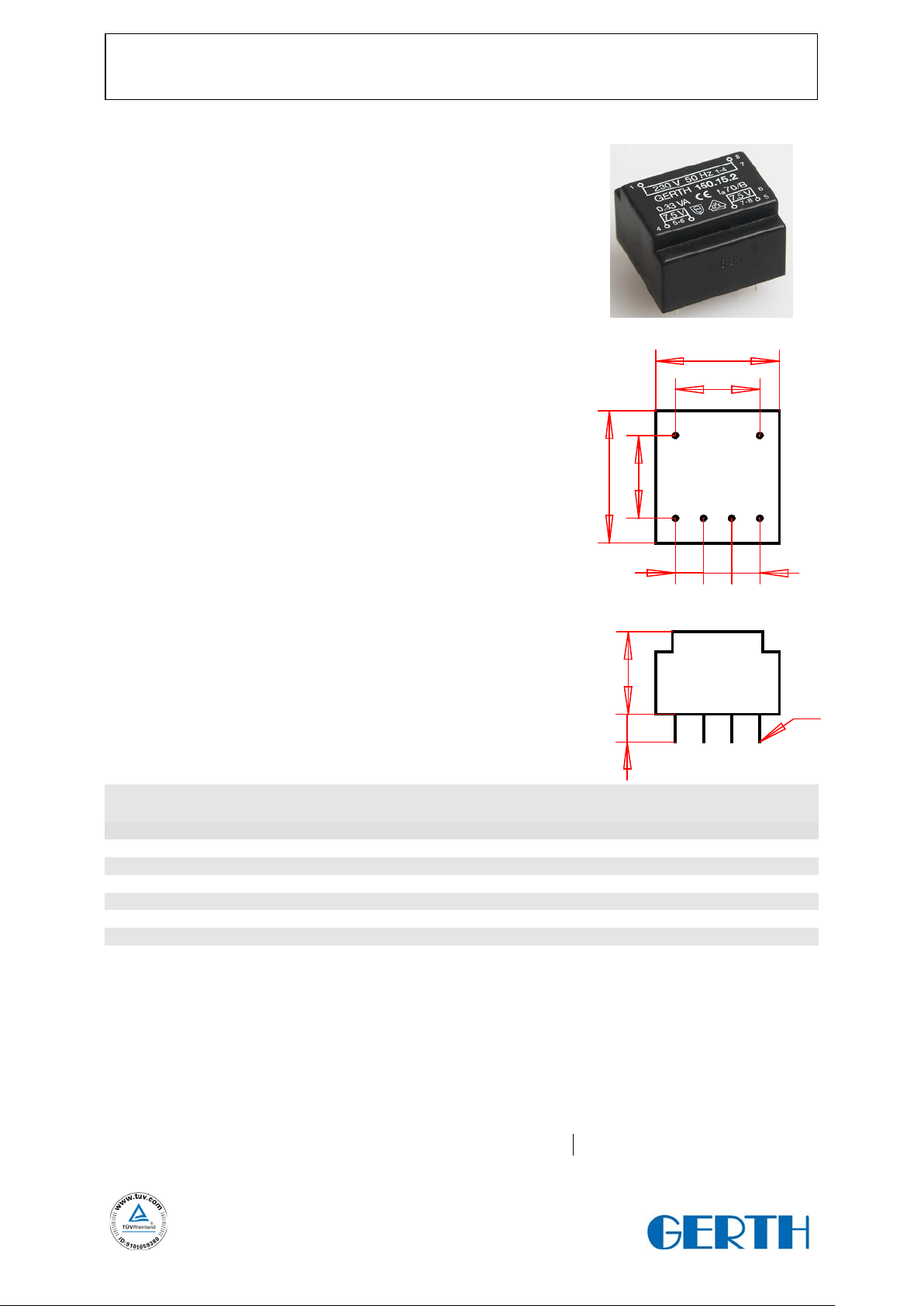

Page 2
Primär V
primary V
Stift
pin
Sekundär V
secondary V
Leerlaufspannung
no-load voltage
Stift
pin
Best.-Nr.
ref. no.
230 V
1 - 4
2 x 3 V
2x 5,4 V
5-6 / 7-8
150.06.2
230 V
1 - 4
2 x 4,5 V
2x 6,9 V
5-6 / 7-8
150.09.2
230 V
1 - 4
2 x 6 V
2x 10,8 V
5-6 / 7-8
150.12.2
230 V
1 - 4
2 x 7,5 V
2x 13,5 V
5-6 / 7-8
150.15.2
230 V
1 - 4
2 x 9 V
2x 16,2 V
5-6 / 7-8
150.18.2
230 V
1 - 4
2 x 12 V
2x 21,6 V
5-6 / 7-8
150.24.2
230 V
1 - 4
2 x 15 V
2x 24,8 V
5-6 / 7-8
150.30.2
15
22
1 4
prim
15
5
ø 0,6
sek
sek
8 7 6 5
5
5
5
15
24
Baureihe 150.XX.2 EE 20/6,1 0,35 VA GERTH
Sicherheits-Netztransformator
• DIN EN 61558-1 und -2-6 / VDE0570 Teil 2-6
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzkl. I / II
• vakuumvergossen
• Temperaturklasse t
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 V ac
• unbedingt kurzschlußfest
• Prüfzeichen: VDE
Gewicht 0,025 kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer
• IEC 61558-1 and 2-6
• protection index IP 00
• prepared for class I / II equipment
• vacuum potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 V ac
short-circuit-proof
•
approval mark: VDE
•
weight 0,025 kg
min. packaging unit 10 pieces
lieferbar ab Lager
available from stock
70°C/B
a
abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Ludwigsfelde
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09 www.gerth-trafo.de
e-mail: [email protected]

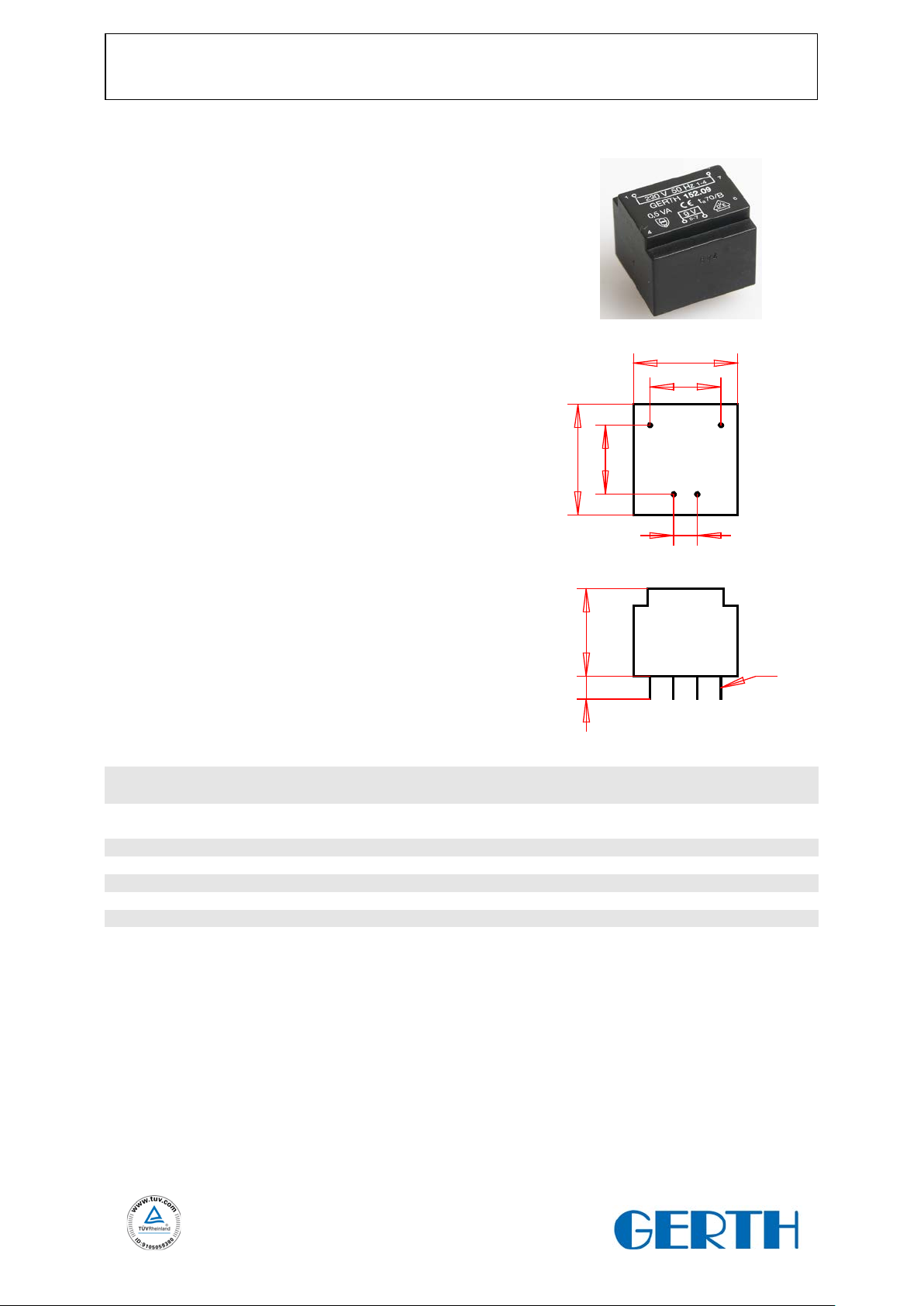

Page 3
Primär V
primary V
Stift
pin
Sekundär V
secondary V
Leerlaufspannung
no-load voltage
Stift
pin
Best.-Nr.
ref. no.
230 V
1 - 4
3 V
5,4 V
6 - 7
152.03
230 V
1 - 4
6 V
10,8 V
6 - 7
152.06
230 V
1 - 4
9 V
16,2 V
6 - 7
152.09
230 V
1 - 4
12 V
21,6 V
6 - 7
152.12
230 V
1 - 4
15 V
27,0 V
6 - 7
152.15
230 V
1 - 4
18 V
32,4 V
6 - 7
152.18
230 V
1 - 4
21 V
37,8 V
6 - 7
152.21
230 V
1 - 4
24 V
43,2 V
6 - 7
152.24
15
22
5
15
24
1 4
prim
sek
19
5
ø 0,6
67
Baureihe 152.XX EE 20/10,5 0, 5 VA GERTH
Sicherheits-Netztransformator
• DIN EN 61558-1 und -2-6 / VDE0570 Teil 2-6
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzkl. I / II
• vakuumvergossen
• Temperaturklasse t
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 V ac
• unbedingt kurzschlußfest
• Prüfzeichen: VDE
Gewicht 0,038 Kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer
• IEC 61558-1 and 2-6
• protection index IP 00
• prepared for class I / II equipment
• vacuum potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 V ac
short-circuit-proof
•
approval mark: VDE
•
weight 0,038 Kg
min. packaging unit 10 pieces
lieferbar ab Lager
available from stock
70°C/B
a
abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Ludwigsfelde
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09 www.gerth-trafo.de
e-mail: [email protected]

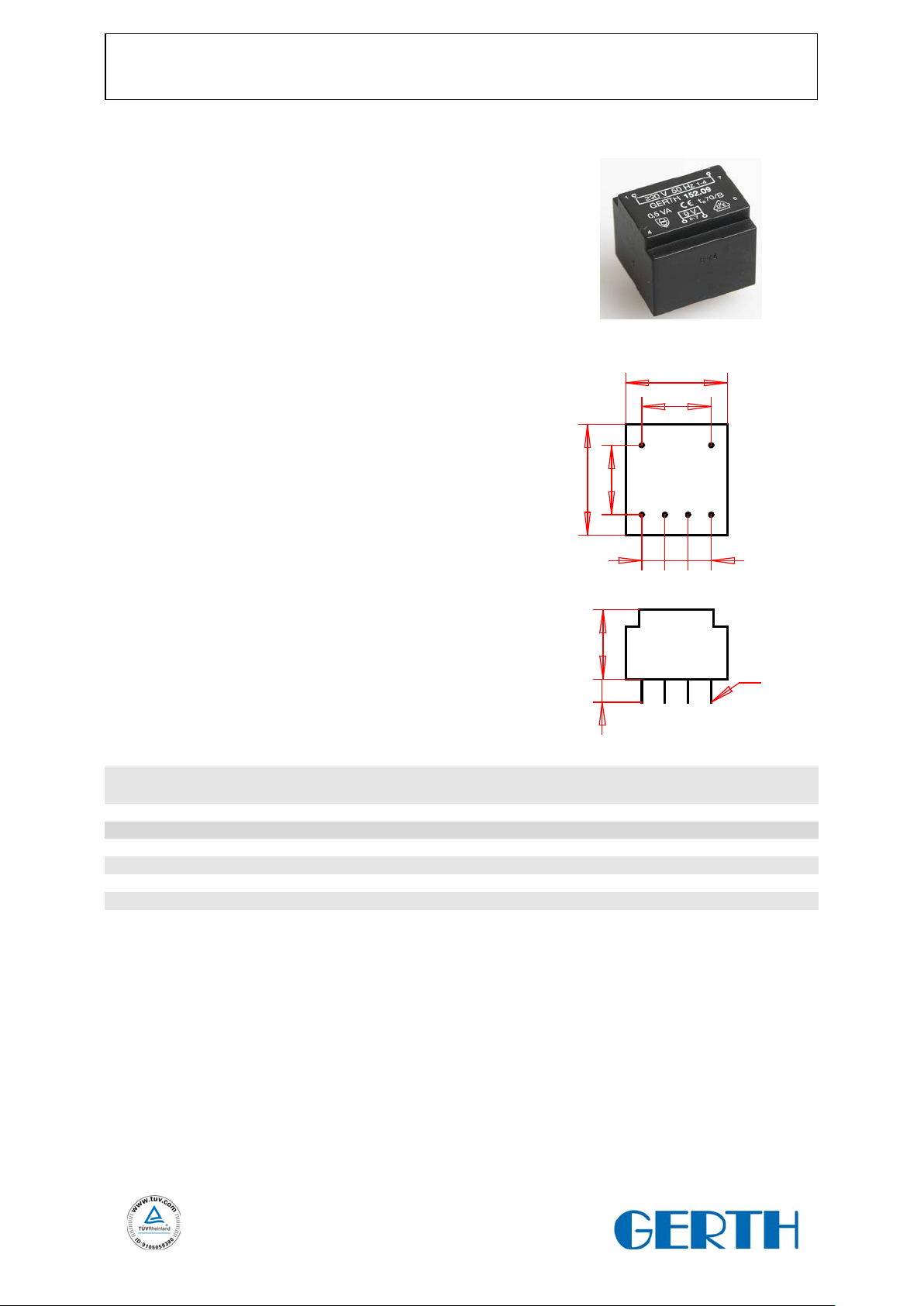

Page 4
Primär V
primary V
Stift
pin
Sekundär V
secondary V
Leerlaufspannung
no-load voltage
Stift
pin
Best.-Nr.
ref. no.
230 V
1 - 4
2 x 3 V
2 x 5,4 V
5-6 / 7-8
152.06.2
230 V
1 - 4
2 x 4,5 V
2 x 8,1 V
5-6 / 7-8
152.09.2
230 V
1 - 4
2 x 6 V
2 x 10,8 V
5-6 / 7-8
152.12.2
230 V
1 - 4
2 x 7,5 V
2 x 13,5 V
5-6 / 7-8
152.15.2
230 V
1 - 4
2 x 9 V
2 x 16,2 V
5-6 / 7-8
152.18.2
230 V
1 - 4
2 x 12 V
2 x 21,6 V
5-6 / 7-8
152.24.2
230 V
1 - 4
2 x 15 V
2 x 24,8 V
5-6 / 7-8
152.30.2
15
22
1 4
prim
15
5
ø 0,6
sek
sek
8 7 6 5
5
5
5
15
24
Baureihe 152.XX.2 EE 20/10,5 0,5 VA GERTH
Sicherheits-Netztransformator
• DIN EN 61558-1 und -2-6 / VDE0570 Teil 2-6
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzkl. I / II
• vakuumvergossen
• Temperaturklasse t
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 V ac
• unbedingt kurzschlußfest
• Prüfzeichen: VDE
Gewicht 0,038 Kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer
• IEC 61558-1 and 2-6
• protection index IP 00
• prepared for class I / II equipment
• vacuum potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 V ac
short-circuit-proof
•
approval mark: VDE
•
weight 0,038 Kg
min. packaging unit 10 pieces
lieferbar ab Lager
available from stock
70°C/B
a
abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Ludwigsfelde
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09 www.gerth-trafo.de
e-mail: [email protected]

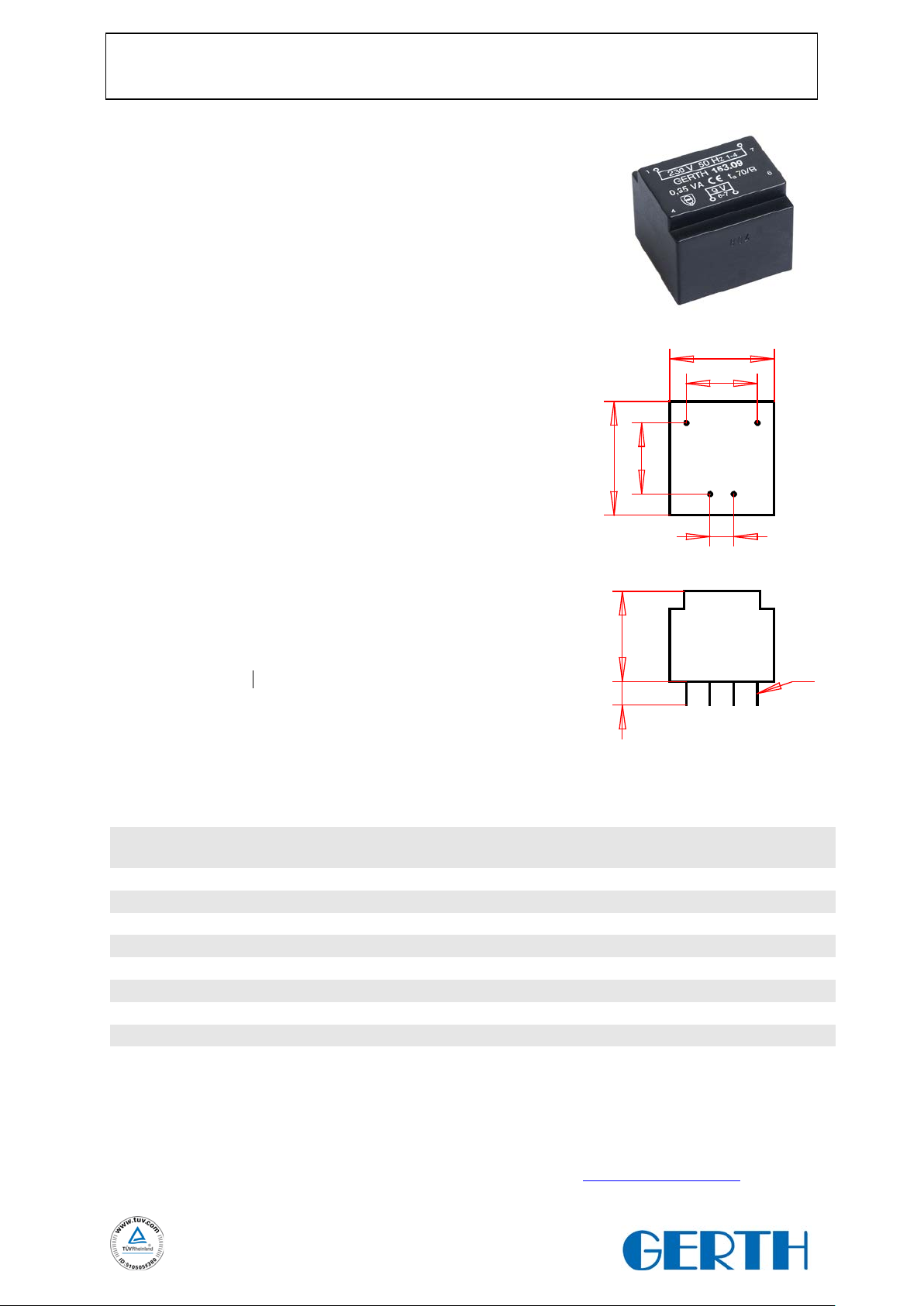

Page 5
230 V
1 - 4
6 V
6 - 7
8,3 V
153.06
230 V
1 - 4
24 V
6 - 7
33,1 V
153.24
15
22
5
15
24
1 4
prim
sek
19
5
ø 0,6
67
Baureihe 153.XX EE 20/10,5 0,35 VA GERTH
Sicherheits-Netztransformator
im Ökodesign mit reduzierter Verlustleistung im Leerlauf
• DIN EN 61558-1 und -2-6 / VDE0570 Teil 2-6
• Leistung: 0,35 VA
• Leerlaufverlustleistung bei 40°C: Max.: 0,4 W Typisch: <0,35 W
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzklasse I / II
• vergossen
• Temperaturklasse t
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 Vac
• unbedingt kurzschlußfest
• Prüfzeichen: VDE
Gewicht 0,038 Kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer with low-power losses
• IEC 61558-1 and 2-6
• power: 0,35 VA
• no-load loss at 40°C: Max.: 0,4 W typical value: <0,35 W
• protection index IP 00
• prepared for class I / II equipment
• resin potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 Vac
• short-circuit-proof
• approval mark: VDE
weight 0,038 kg
min. packaging unit 10 pieces
lieferbar ab Lager
available from stock
Primär V
primary V
230 V 1 - 4 3 V 6 - 7 5,1 V 153.03
70°C/B
a
Stift
pin
Sekundär V
secondary V
Stift
pin
Leerlaufspannung
no-load voltage
Best.-Nr.
ref. no.
230 V 1 - 4 9 V 6 - 7 12,0 V 153.09
230 V 1 - 4 12 V 6 - 7 16,1 V 153.12
230 V 1 - 4 15 V 6 - 7 20,2 V 153.15
230 V 1 - 4 18 V 6 - 7 24,7 V 153.18
230 V 1 - 4 30 V 6 - 7 40,4 V 153.30
Abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Ludwigsfelde
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09 www.gerth-trafo.de
e-mail: [email protected]
Page 6
230 V
1 - 4
2x 7,5 V
5-6 / 7-8
2x 10,1 V
153.15.2
15
22
24
1 4
19
5
ø 0,6
prim
7 6
8 5
sek sek
15
5
5
5
Baureihe 153.XX.2 EE 20/10,5 0,35 VA GERTH
Sicherheits-Netztransformator
im Ökodesign mit reduzierter Verlustleistung im Leerlauf
• DIN EN 61558-1 und -2-6 / VDE0570 Teil 2-6
• Leistung: 0,35 VA
• Leerlaufverlustleistung bei 40°C: Max.: 0,4 W Typisch: <0,35 W
• Schutzart IP 00
• vorbereitet für Geräte d. Schutzklasse I / II
• vergossen
• Temperaturklasse t
• Zweikammer-Sicherheitswicklung
• Prüfspannung 4.000 Vac
• unbedingt kurzschlußfest
• Prüfzeichen: VDE
Gewicht 0,038 Kg
kleinste Verpackungseinheit 10 St.
Safety-Transformer with low-power losses
• IEC 61558-1 and 2-6
• power: 0,35 VA
• no-load loss at 40°C: Max.: 0,4 W typical value: <0,35 W
• protection index IP 00
• prepared for class I / II equipment
• resin potted
• max. admissible ambient temp. 70°C
• 2 chamber safety-bobbin
• test voltage 4.000 Vac
• short-circuit-proof
• approval mark: VDE
weight 0,038 kg
min. packaging unit 10 pieces
lieferbar ab Lager
available from stock
Primär V
primary V
230 V 1 - 4 2x 6 V 5-6 / 7-8 2x 8,3 V 153.12.2
70°C/B
a
Stift
pin
Sekundär V
secondary V
Stift
pin
Leerlaufspannung
no-load voltage
Best.-Nr.
ref. no.
230 V 1 - 4 2x 9 V 5-6 / 7-8 2x 12,2 V 153.18.2
230 V 1 - 4 2x 12 V 5-6 / 7-8 2x 16,1 V 153.24.2
230 V 1 - 4 2x 15 V 5-6 / 7-8 2x 20,1 V 153.30.2
Abweichende Primär- oder Sekundärspannungen auf Anfrage
different primary or secondary voltage on request
GERTH Transformatorenbau GmbH; Seestr. 23, D - 14974 Ludwigsfelde
Tel 03378 / 87 00 08 Fax 03378 / 87 98 09 www.gerth-trafo.de
e-mail: [email protected]
