KÄYTTÖOHJE
BRUKSANVISNING
INSTRUCTIONS FOR USE
AKKUPORAKONE 12V
BATTERIDRIVEN BORR MASKIN 12V
CORDLESS DRILL 12V
DAN0700
Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen!
Read these instructions carefully before using the machine!!
rev.A 070710
DAN0700
2
AKKUPORAKONE 12V
1. SISÄLLYS
1. Sisällys……………………………… 2
2. Turvallisuusohjeet………………… 2
3. Konekohtaiset turvaohjeet………… 3
4. Yleiskuvaus………………………… 4
5. Koneen käyttö…………………… 4
6. Koneen hoito ja huolto……………. 6
7. Tekniset tiedot…………………….. 6
8. Ympäristönsuojelu ………………. 6
9. Takuu………………………………. 6
2. TURVALLISUUSOHJEET
Onneksi olkoon onnistuneen valinnan johdosta! Ole hyvä, ja tutustu näihin ohjeisiin huolellisesti
ennen laitteen käyttöönottoa, sillä taitamaton käsittely voi aiheuttaa vaaratilanteita.
Vaatetus, suojalaitteet ja henkilökohtainen turvallisuus:
• Älä käytä löysiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin.
• Käytä kumipohjaisia kenkiä, kun työskentelet ulkona.
• Käytä henkilökohtaisia suojaimia.
• Pysy tarkkaavaisena työskennellessäsi. Älä koskaan käytä konetta huumausaineiden,
alkoholin, lääkkeiden vaikutuksen alaisena tai sairaana ollessasi.
• Varmistu, että käyttökytkin ei ole ON asennossa, kun kytket pistokkeen.
• Varmistu, että kone on asianmukaisessa asennossa ennen käynnistämistä.
• Älä kurkottele työskennellessäsi. Seiso aina tukevalla alustalla.
Työskentelyalue:
• Pidä työskentelyalue puhtaana.
• Älä käytä konetta märissä tai kosteissa olosuhteissa.
• Älä käytä konetta tilassa, jossa on helposti syttyviä tai räjähtäviä aineita.
• Älä päästä lapsia tai muita ulkopuolisia lähelle työpistettä. Älä anna lasten käyttää konetta.
• Huolehdi, että työskentelyalueella on riittävä valaistus.
Sähköturvallisuus:
• Laitteen pistoketta tai liitäntäjohtoa ei saa muunnella millään tavalla.
• Vältä kosketusta maadoitettuihin pintoihin, putkiin, pattereihin ym. maadoitettuihin
kohteisiin.
• Älä kanna konetta johdosta, äläkä koskaan vedä johdosta, kun irrotat pistokkeen. Huolehdi
johdon kunnosta, äläkä altista sitä kuumuudelle, öljylle, tai teräville esineille.
• Varmistu, että käyttöjännite on oikea.
• Käytä ulkokäyttöön soveltuvaa jatkojohtoa.
• Älä käytä konetta alle 0o C:n lämpötilassa.
FI
DAN0700
3
Käyttäminen:
• Älä käytä konetta, jos käyttökytkin ei toimi moitteettomasti.
• Poista aina koneen johto pistorasiasta ennen kuin teet tarkistuksia, varastoit tai huollat
konetta.
• Älä ylikuormita konetta.
• Irrota pistoke, kun kone ei ole käytössä.
• Älä peitä koneen tuuletusaukkoja.
• Säilytä konetta kuivassa paikassa, jossa lapset tai muut henkilöt, jotka eivät osaa käyttää
konetta eivät pääse siihen käsiksi.
• Tarkasta laitteen kunto ennen käyttöä. Tarkasta liikkuvat osat ja laitteen runko sekä johto
mahdollisten murtumien tai vikojen varalta. Älä käytä rikkonaista konetta.
• Pidä laite puhtaana. Näin konetta on helpompi käyttää ja se kestää pidempään.
• Käytä konetta vain sille tarkoitettuun ja soveltuvaan työhön.
• Konetta saa huoltaa vain huoltamiseen pätevöitynyt henkilö.
• Älä käytä konetta mikäli et ymmärrä käyttöohjetta tai hallitse koneen käyttöä.
3. KONEKOHTAISET TURVAOHJEET
Kone ja akku:
• Aseta suunnanvaihtokytkin lukitusasentoon (keskiasentoon) kun et käytä konetta.
• Varmista ennen käyttöä että akku on lukkiutunut paikoilleen
• Ennen seinän poraamista varmistu ettet poraa seinässä mahdollisesti kulkeviin johtimiin,
putkiin tms.
• Älä vaurioita akkua. Älä altista akkua iskuille tai yli +50ºC kuumuudelle.
• Anna lämmenneen akun jäähtyä ennen varaamista tai käyttöä
• Varaa akkua ainoastaan alkuperäisellä latauslaitteella
Latauslaite:
• Älä jätä akkua latauslaitteeseen tarpeettoman pitkäksi aikaa.
• Latauslaite on tarkoitettu ainoastaan sisäkäyttöön. Ei saa altistaa kosteudelle.
• Anna latauslaitteen jäähtyä ennen uuden akun varaamista
• Älä käytä latauslaitetta muuhun tarkoitukseen kuin alkuperäisten akkujen varaamiseen.
• Älä jätä latauslaitetta tarpeettomasti sähköverkkoon kytketyksi.
HUOMIO! Koneen mukana toimitetut akut eivät ole ladattuja, joten ne vaativat täyteen
lataamisen ennen käyttöä. Katso lisätietoja akun lataamisesta jäljempää. Käytä akku aina
tyhjäksi ja lataa täyteen. Näin varmistat akulle mahdollisimman pitkän käyttöiän.
DAN0700
4

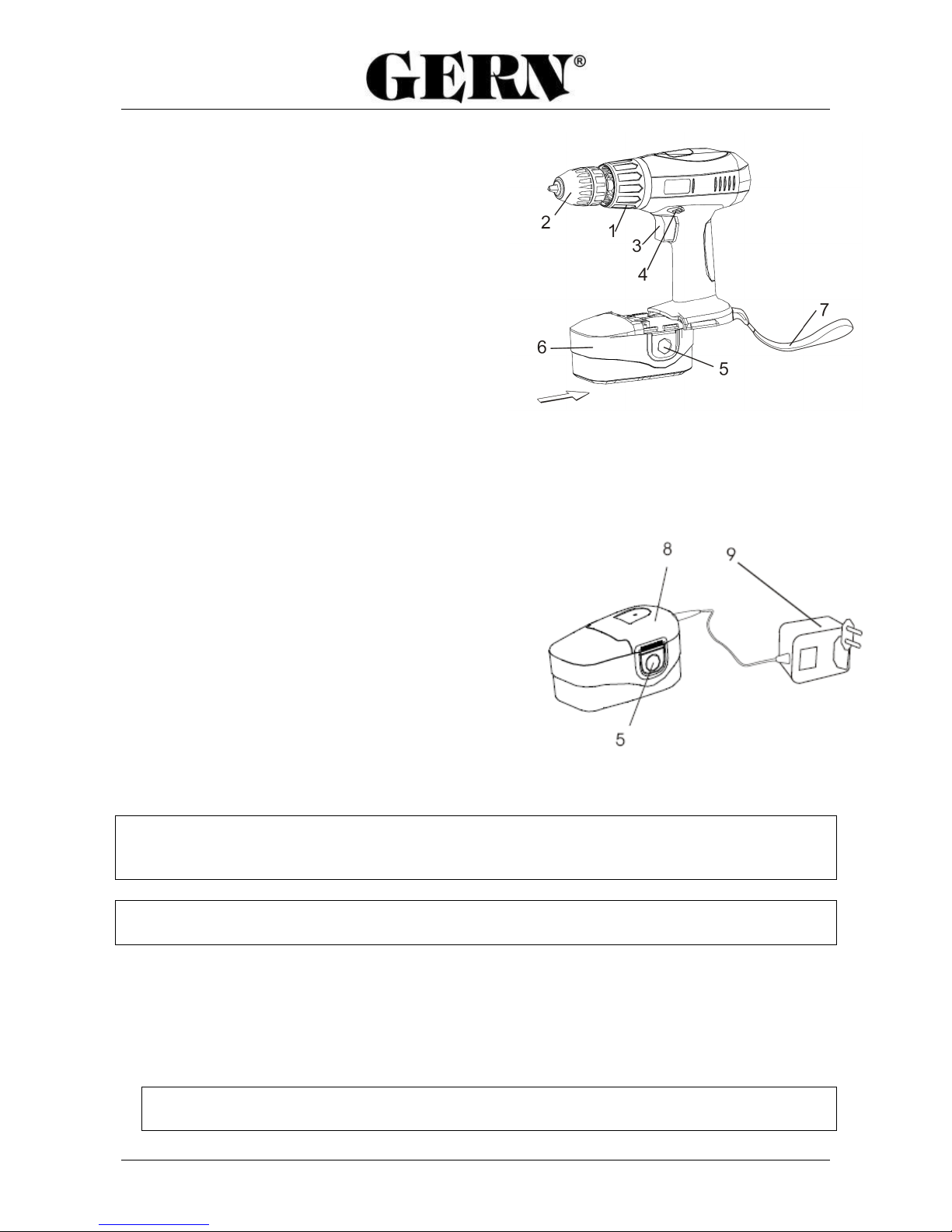

4. YLEISKUVAUS
1. Vääntömomentin säätörengas
2. Istukka
3. Käyttökytkin nopeudensäädöllä
4. Pyörimissuunnan vaihtokytkin
5. Akun vapautuspainikkeet
(molemmin puolin)
6. Akku
7. Kantohihna
8. Akun latauslaite
9. Verkkolaite
5. KONEEN KÄYTTÖ
Akun varaaminen
1. Varmista, että laturi ei ole kytketty sähköverkkoon
2. Aseta akku laturiin. Oikein päin asetettuna akku
asettuu laturiin helposti.
3. Kytke laturi sähköverkkoon.
4. Punainen merkkivalo osoittaa latauksen olevan
käynnissä.
5. Latausaika on n. 3-5 tuntia.
6. Merkkivalo sammuu kun akku on ladattu täyteen.
Älä jätä akkua laturiin tarpeettoman pitkäksi
aikaa, tämä voi johtaa akun ja laturin
vaurioitumiseen!
7. Anna laturin jäähtyä vähintään 15 minuuttia ennen
toisen akun varaamista.
HUOMIO! Koneen mukana toimitetut akut eivät ole ladattuja, joten ne vaativat täyteen
lataamisen ennen käyttöä. Käytä akku aina tyhjäksi ja lataa täyteen. Näin varmistat akulle
mahdollisimman pitkän käyttöiän.
HUOMIO! Ensimmäisellä kerralla on suositeltavaa varata akkuja n. 5 tunnin ajan!
DAN0700
5
Vääntömomentin rajoitin
Kone on varustettu säädettävällä vääntömomentin
rajoittimella, jonka tarkoituksena on
pysäyttää istukka kun säädetty momentti on saavutettu.
Säädön avulla voidaan estää esim. ruuvin uppoaminen
liian syvälle. Säädön asteikko on suhteellinen ja
momentin suuruus riippuu käytettävästä ruuvista,
materiaalista sekä siitä, käytetäänkö hidasta vai nopeaa
vaihdetta. Aloita pienemmällä säädöllä ja kasvata
asteittain kunnes löydät kyseiseen työhön sopivan
säädön.
Porattaessa säätörengas käännetään ”poranterä” –asentoon.
Pikaistukka
Kone on varustettu avaimettomalla pikaistukalla. Avataksesi tai kiristääksesi
istukan ota toisella kädellä kiinni istukan perästä ja väännä toisella etuosasta.
Ennen terien ym. vaihtoa aseta pyörimissuunnan valintakytkin lukitusasentoon!
Pyörimissuunnan vaihtokytkin ja lukitus
Istukan pyörimissuuntaa vaihdetaan suunnanvaihtokytkimellä.
Vaihda pyörimissuunta painamalla suunnanvaihdin ääriasentoon
vasemmalle tai oikealle. Mikäli suunnanvaihdin asetetaan
keskiasentoon, on liipaisinkytkin lukittuna. Säilytä ja kuljeta
konetta aina tässä asennossa. Suunnanvaihdinta saa käyttää
ainoastaan silloin kun liipaisinkytkintä ei paineta ja kone ei pyöri.
Elektroninen käyttökytkin ja jarru (mallikohtaiset erot mahdollisia)
Käynnistääksesi koneen, paina käyttökytkintä. Kone on
varustettu elektronisella nopeudensäädöllä; Mitä enemmän painat
kytkintä, sitä nopeammin istukka pyörii. Kone pysähtyy
sähköjarrun (ei kaikissa malleissa!) avulla kun kytkin
vapautetaan, jolloin istukka ei jää vapaasti pyörimään.
DAN0700
6
6. KONEEN HOITO JA HUOLTO
Säännölliset tarkistukset ja koneen puhdistaminen pitävät koneen hyvässä kunnossa. Koneen
tuuletusaukot on hyvä pitää aina puhtaina. Koneen käytön jälkeen irrota kone pistorasiasta ja
puhdista se huolellisesti. Pudistamiseen ei saa käyttää mitään myrkyllisiä, palavia tai syövyttäviä
aineita. Älä altista konetta, akkua tai latauslaitetta kosteudelle. Jätä kaikki korjaustyöt ammattilaisen
tehtäväksi
7. TEKNISET TIEDOT
Akkuporakone DAN0700
Jännite 12V= (DC)
Istukan kapasiteetti 10 mm
Pyörimisnopeus 0 – 500 rpm
Latauslaitteen syöttöjännite 230V ~ 50Hz
Akun kapasiteetti 1,2 Ah
Akun varausaika 3-5 h
8. YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja
kierrätyksestä annettuja ohjeita.
Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja
elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi
9. TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja
valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai
lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.
Takuu ei ole voimassa ammattimaisessa- tai vuokrauskäytössä.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä
käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään
välillisiä kustannuksia.
Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.
Oikeudet muutoksiin pidätetään.
Maahantuoja: VKO FIN-63610
DAN0700
7
BATTERIDRIVEN BORRMASKIN 12V
1. INNEHÅLL
1. Innehåll…………………………………………… 7
2. Säkerhetsinstruktioner……………………………. 7
3. Maskinspecifika säkerhetsinstruktioner. ………….. 8
4. Allmän beskrivning………………………………. 9
5. Användning……………………………………….. 9
6. Maskinens skötsel och underhåll………………….. 10
7. Miljöskydd………………………………………… 11
8. Teknisk information ………………………………. 11
9. Garanti ……………………………………………. 11
2. SÄKERHETSINSTRUKTIONER
Gratulerar till ditt goda val! Vänligen bekanta dig noggrant med dessa anvisningar innan du tar
utrustningen i bruk, eftersom en felaktig användning kan leda till olyckstillbud.
Kläder, skyddsutrustningar och personlig säkerhet:
• Använd inte lösa kläder eller smycken eftersom de kan fastna i rörliga delar.
• Använd skor med gummisulor när du arbetar utomhus.
• Använd egna skydd.
• Var uppmärksam under arbetet. Använd aldrig maskinen under påverkan av narkotika,
alkohol, läkemedel eller vid sjukdom.
• Kontrollera att brytaren inte är i ON-läge när du ansluter till eluttaget.
• Kontrollera att maskinen befinner sig i rätt läge innan du påbörjar användningen.
• Luta dig inte när du arbetar. Stå alltid på stabilt underlag.
Arbetsområde:
• Håll arbetsområdet rent.
• Använd inte maskinen under våta eller fuktiga förhållanden.
• Använd inte maskinen på en sådan plats, där det finns antändliga och explosiva ämnen.
• Låt inte barn eller andra utomstående komma nära arbetspunkten. Låt inte barn använda
maskinen.
• Se till att arbetsområdet har tillräcklig belysning.
Elsäkerhet:
• Det är absolut förbjudet att modifiera utrustningens kontakt eller anslutningar.
• Undvik kontakt med jordade ytor, rör, batterier och andra jordade platser.
• Bär inte utrustningen i sladden, dra inte heller någonsin i ledningen när du drar ur kontakten.
Se till att ledningen är hel, utsätt den inte heller för hetta, olja eller vassa objekt.
• Se till att driftspänningen är rätt.
• Använd förlängningssladdar som lämpar sig för utomhusanvändning.
• Använd inte maskinen vid temperaturer under 0°C.
SE
DAN0700
8
Användning:
• Använd aldrig maskinen om brytaren inte fungerar felfritt.
• Dra alltid ur maskinens sladd från eluttaget innan du utför granskningar, förvarar eller
underhåller maskinen.
• Överbelasta inte maskinen.
• Dra ur kontakten när maskinen inte är i användning.
• Täck inte över maskinens ventilationsöppningar.
• Förvara maskinen på en torr plats så att barn eller andra personer inte kan nå och använda
maskinen.
• Granska utrustningen före användning. Kontrollera att de rörliga delarna och utrustningens
stomme och ledning inte har några sprickor eller fel. Använd inte en trasig maskin.
• Håll utrustningen ren. På så sätt blir det lättare att använda maskinen och den håller längre.
• Använd endast maskinen till sådant arbete som den är ämnad för.
• Maskinen får endast underhållas av en kunnig person.
• Använd inte maskinen om du inte förstår bruksanvisningen eller behärskar maskinen.
3. MASKINSPECIFIKA SÄKERHETSINSTRUKTIONER
Maskin och batteri:
• Placera omkastaren i låsningsläge (mellanläge) när du inte använder maskinen.
• Kontrollera före användning att batteriet har låsts fast på sin plats
• Innan du borrar i väggen, kontrollera att du inte borrar i ledningar, rör m.m. som kan finnas i
väggen.
• Skada inte batteriet. Utsätt inte batteriet för slag eller temperaturer över +50ºC
• Låt ett varmt batteri svalna före lagring eller användning
• Ladda endast batteriet med den ursprungliga laddaren
Laddare:
• Lämna inte batteriet onödigt länge i laddaren.
• Laddaren är endast ämnad för inomhusanvändning. Den får inte utsättas för fukt.
• Låt laddaren svalna innan ett nytt batteri laddas upp
• Använd inte laddaren för annat ändamål än att ladda upp det ursprungliga batteriet.
• Lämna inte laddaren onödigt länge ansluten till elnätet.
OBSERVERA! Batterierna som levererats tillsammans med maskinen är inte laddade och de
kräver därför full laddning före användning. Se tilläggsinformationen gällande
batteriladdning. Använd alltid batteriet tills det är tomt och ladda det fullt. På så sätt
garanterar du att batteriet får en så lång livstid som möjligt.
DAN0700
9
4. ALLMÄN BESKRIVNING
1. Vridmomentets justeringsring
2. Roterande chuck
3. Omkopplare med hastighetsjustering
4. Rotationsriktningens omkopplare
5. Batteriets frigöringsknappar
(på båda sidorna)
6. Batteri
7. Bärrem
8. Batteriladdare
9. Nätadapter
5. ANVÄNDNING
Laddning av batteri
1. Se till att laddaren inte är ansluten till elnätet
2. Placera batteriet i laddaren. Vid rätt placering fäster
batteriet lätt i laddaren.
3. Anslut laddaren till elnätet.
4. Den röda lampan visar när laddning pågår.
5. Laddningstiden är 3-5 timme.
6. Lampan slocknas när batteriet har laddats fullt.
Lämna inte batteriet i laddaren onödigt länge,
eftersom detta kan leda till att batteri och laddare
skadas!
7. Låt laddaren svalna minst 15 minuter innan det andra
batteriet laddas upp.
OBSERVERA! Batterierna som levererats tillsammans med maskinen är inte laddade och de
kräver därför en fullständig laddning före användning. Använd alltid batteriet tills det är helt
tomt och ladda det fullt. På så sätt garanterar du att batteriet får en så lång livstid som
möjligt.
OBSERVERA! Första gången rekommenderas att man laddar batteriet i ca 5 timmar!
DAN0700
10
Vridmomentets anslag
Maskinen har utrustats med ett inställningsbart anslag för
vridmomentet, vars ändamål är att stoppa den roterande
chucken när det inställda momentet har uppnåtts. Med
hjälp av inställningen kan man t.ex. förhindra att skruven
går in för långt. Inställningens gradtal är proportionellt
och momentets storlek beror på de skruvar som används,
material och om man använder en långsam eller snabb
växel. Starta på en lägre inställning och öka det gradvist
tills du finner rätt inställning för arbetet.
När man borrar kan justeringsringen vridas i ”borrstål” –
läge.
Roterande chuck
Maskinen är utrustad med en nyckelfri roterande chuck. För att öppna eller dra åt den roterande
chucken, ta tag i den nedre delen av den roterande chucken med handen och vrid framdelen med
den andra.
Innan man byter stål o.s.v., placera rotationsriktningens omkopplare i låsningsläge!
Rotationsriktningens omkopplare och låsning
Den roterande chuckens rotationsriktning byts med
riktningsomkopplaren. Byt rotationsriktning genom att trycka
riktningsbytaren helt till vänster eller höger. Om man ställer in
riktningsbytaren i mellanläge är avtryckaren låst. Lagra och
transportera alltid maskinen i detta läge. Riktningsbytaren får
endast användas när man inte trycker in avtryckaren och
maskinen inte roterar.
Elektronisk omkopplare och broms (Modellspecifiell skillnad kan finnas)
Tryck in omkopplaren för att starta maskinen. Maskinen har en
elektronisk hastighetsjusterare; ju mer du trycker på knappen,
desto snabbare roterar chucken. När man släpper upp knappen
stannar maskinen med hjälp av elbromsen (inte i alla modeller),
varefter chucken inte kan rotera fritt.
DAN0700
11
6. MASKINENS SKÖTSEL OCH UNDERHÅLL
Regelbunden kontroll och rengöring av maskinen håller den i gott skick. Det är alltid bra att hålla
maskinens ventilationsöppningar rena. Efter avslutad användning, koppla bort maskinen från
eluttaget och rengör den noggrant. Vid rengöringen får man inte använda giftiga, brännbara eller
korroderande ämnen. Utsätt inte maskinen, batteriet eller laddaren för fukt. Överlåt alla
reparationsarbeten till en yrkesperson.
7. TEKNISK INFORMATION
Batteridriven borrmaskin DAN0700
Spänning 12V= (DC)
Den roterande chuckens kapacitet 10 mm
Rotationshastighet 0 – 500 rpm
Laddarens matningsspänning 230V ~ 50Hz
Batteriets kapacitet 1,2 Ah
Batteriets laddningstid 3-5 h
8. MILJÖSKYDD
När man förstör produktförpackningen bör man följa, beroende på materialet, de instruktioner som
givits av den lokala avfallshanteringen och återvinningen.
Utrustningen skall inte förstöras tillsammans med blandat avfall, utan transporteras till
specialinsamlingar för el- och elektronikavfall. Tilläggsinformation (Finland)
www.serty.fi
9. GARANTI
Produkten har en garanti på 12 månader räknat från köpdatumet.
Importören ansvarar för utrustning som gått sönder eller ersättningsdelar, för material- och
tillverkningsfel, om de konstateras felaktiga i kontrollen.
Köparen skall i samband med garantikrav presentera kassakvitto, faktura, garantibevis eller
leveransförteckning. Produkten skall returneras i sin helhet, bifogad en beskrivning av
användningsstörningarna.
Garantin gäller inte om maskinen har öppnats, delar bytts ut, den har lagats eller konstruktion
ändrats.
I garantin ingår inte skador som orsakats av normal förslitning, felaktig användning eller obehörig
hantering. Garantin täcker inte leveranser, leveransskador eller några andra indirekta kostnader.
Garantireparationer får endast utföras på importörens licensierade serviceställen.
Vi förbehåller oss rätten till ändringar.
Importör (Finland): VKO FIN-63610
DAN0700
12
CORDLESS DRILL 12V
1. CONTENTS
1. Contents…………………………… 12
2. Safety instructions………………… 12
3. Machine safety instructions……… 13
4. General description………………… 14
5. Machine operation………………… 14
6. Maintenance and service…………. 15
7. Specifications ……………………. 16
8. Environmental protection………… 16
9. Warranty ………………………… 16
2. SAFETY INSTRUCTIONS
Congratulations for your excellent choice! Please read these instructions carefully before using the
machine for the first time as unskilful handling may result in safety hazards.
Clothing, safety devices and personal safety:
• Do not wear loose-fitting clothing or jewellery that can become trapped in moving parts.
• Wear shoes with rubber soils when working outdoors.
• Use personal protection equipment.
•
Stay alert when operating the machine. Never operate the machine in effect of drugs (illicit
or medicinal) or alcohol, or if you are feeling sick.
• Make sure that the main switch is not on when you connect the plug.
• Make sure that the machine is in a proper position before switching it on.
• Avoid leaning forward when operating the machine. Stand always on a firm surface.
Operating area:
• Keep the operating area clean.
• Do not use the machine in wet or damp conditions.
• Do not use the machine near inflammable or explosive substances.
• Keep children and other outsiders away from the operating point. Do not let children use the
machine.
• Make sure that the operational area is sufficiently illuminated.
Electrical safety:
• It is not allowed to modify the plug or power cable in any way.
• Avoid contact with earthed surfaces, pipes, radiators and other earthed objects.
• Do not carry the machine from the cable and never pull the cable when removing the plug.
Handle the cable with care, keep it away from heat, oil or sharp objects.
• Make sure that the operating voltage is correct.
• Use an extension cable that is suitable for outdoor use.
• Do not operate the machine in a temperature below 0°C.
EN
DAN0700
13
Operating:
• Do not use the machine if the main switch does not work properly.
• Always unplug the cable from the power outlet when performing controls, storing or
maintaining the machine.
• Do not overload the machine.
• Unplug the machine when not in use.
• Do not cover the vents of the machine.
• Store the machine in a dry place out of reach of children and other people who are not able
to operate the machine.
•
Control the machine condition before operating. Control the moving parts, the housing and
the cable for damages and defects. Do not use the machine if damages are found.
• Keep the machine clean. This increases the ease of use and life span of the machine.
• Use the machine only for suitable operations it has been designed for.
• Only qualified and experienced personnel should perform maintenance on the machine.
• Do not operate the machine if you do not understand the instructions or control the machine.
3. MACHINE SAFETY INSTRUCTIONS
Machine and battery:
• Place the direction selector switch to the locking position (central position) when the
machine is not in use.
• Make sure that the battery is locked before using the machine.
• Before drilling into a wall, make sure that you will not drill into any possible cables, pipes
etc. in the wall.
• Avoid damaging the battery. Avoid applying shocks to the battery and keep the battery away
from over +50ºC heat.
• Let the warm battery cool before charging or using it.
• Charge the battery by using only the original charger.
Charger:
• Do not leave the battery to the charger when it is not necessary.
• The charger is for indoor use only. Protect the charger from humidity.
• Let the charger cool before charging a new battery.
• Do not use the charger for any other purpose other than for charging the original batteries.
• Do not leave the charger plugged to the power outlet when not necessary.
NOTE! The batteries included in the machine are not charged. They must be charged fully
before they can be used. For more information on charging the batteries, see this manual.
Always use the battery power until the battery is completely discharged and recharge it fully.
This will maximize the life span of the battery.
DAN0700
14
4. GENERAL DESCRIPTION
1. Adjusting collar of the torque
2. Chuck
3. Main switch with speed regulator
4. Rotation direction selector switch
4A. Speed selector switch
5. Release buttons for battery removal
(on both sides)
6. Battery
7. Strap
8. Battery charger
9. Mains adapter
5. MACHINE OPERATION
Charging the battery
1. Make sure that the charger is not plugged into the
power outlet.
2. Place the battery to the charger. When placed
correctly, the battery fits into the charger easily.
3. Plug the charger to the power outlet.
4. A red LED indicates that the battery is charging.
5. The charging time is approx. 3-5 hour.
6. LED fades when the battery is fully charged.
Do not leave the battery to the charger when it
is not necessary, this can cause damages to the
battery and charger!
7. Let the charger cool at least 15 minutes before
charging another battery.
NOTE! The batteries included in the machine are not charged. They must be charged fully
before they can be used. Always use the battery power until the battery is completely
discharged and recharge it fully. This will maximize the life span of the battery.
NOTE! When charging the batteries for the first time, it is recommended to charge them for
approx. 5 hours!
Keyless drill chuck
The machine is equipped with keyless drill chuck. In order to open or tighten
the chuck, take the end of the chuck into one hand and turn the front part of the chuck with the
other hand.
Place the rotation direction selector switch in the locking position before changing bits
etc.!
DAN0700
15
Torque limiter
The machine is equipped with adjustable torque limiter,
which
stops the chuck when the adjusted torque has been
reached. The adjustment can prevent, for example, the
screw from sinking too deep. The adjustment scale is
relative and the torque size depends on the used screw,
material and on the selected speed. Start with a smaller
adjustment and increase it gradually until you find the
suitable adjustment for the related work.
When drilling the adjusting collar must be turned to the
position “Drill bit”.
Rotation direction selector switch and locking
The rotation direction of the chuck can be changed with direction
selector switch. Change the rotation direction by pushing the
direction selector to the extreme positions, right or left. If the
direction selector switch is placed to the central position, the
trigger switch is locked. Store and carry the machine always in
this position. The direction selector switch can be used only when
the trigger switch is not pushed and the machine is not rotating.
Electronic main switch and brake (Possibility for differences between different models)
Push the main switch to switch on the machine. The machine is
equipped with electronic speed regulator; the more you push the
switch, the faster the chuck rotates. The machine stops with
electronic brake (not in all models) when the switch is released,
as a result, the chuck will not keep rotating freely.
6. MACHINE MAINTENANCE AND SERVICE
Control and clean the machine regularly in order to keep it in good condition. The air vents of the
machine should always be kept clean. Unplug the machine from the power outlet and clean it
thoroughly after use. Toxic, inflammable or corroding substances must not be used for cleaning the
machine. Protect the machine, battery and charger from humidity. All the maintenance work must
be performed by professionals.
DAN0700
16
7. SPECIFICATIONS Cordless drill DAN0700
Voltage 12V= (DC)
Capacity of the chuck 10 mm
Rotation speed 0 – 500 rpm
Supply voltage of the charger 230V ~ 50Hz
Capacity of battery 1,2 Ah
Charging time of the battery 3-5 h
7. ENVIRONMENTAL PROTECTION
Follow the local disposal and recycling instructions when disposing of the package materials.
Do not dispose of the machine as household waste but recycle it with the separate
electronic and electrical equipment waste. For more information (In Finland) please visit
www.serty.fi
9. WARRANTY
The warranty period of the product is 12 months from the date of purchase.
The importer is responsible for the replacement of the damaged machine or machine parts caused
by defects in material and manufacturing workmanship, if they are found to be defective in a
control.
When submitting a warranty claim the purchaser has to present the receipt, purchase invoice,
warranty certificate or delivery note. The product must be returned complete and it must be
equipped with a defect report.
The product warranty is void if the machine has been opened, the machine parts have been changed,
the machine has been repaired or its structure has been modified. The warranty is not valid in
professional use or when the machine has been leased.
The warranty does not cover damages that are caused by normal wear, misuse or abuse. The
warranty does not cover the shipment, damaged caused during the shipment or any indirect costs.
Only the maintenance service authorized by the importer can perform the warranty repairs.
All rights for changes are reserved. Importer (in Finland): VKO FIN-63610
EY-VAATIMUSTENMUKAISUUSVAKUUTUS
EU-maahantuoja: Veljekset Keskinen Oy
Onnentie 7
63610 TUURI
vakuuttamme, että Laite: Gern akkuporakone
Tyyppikoodi: DAN0700
täyttää seuraavien direktiivien vaatimukset: 98/37/ETY, 89/336/ETY
ja on seuraavien yhdenmukaistettujen standardien mukainen: EN 60745, EN 55014-1, EN 55014-2
10.7.2007
Kari Haka
Tuontipäällikkö
Loading...
