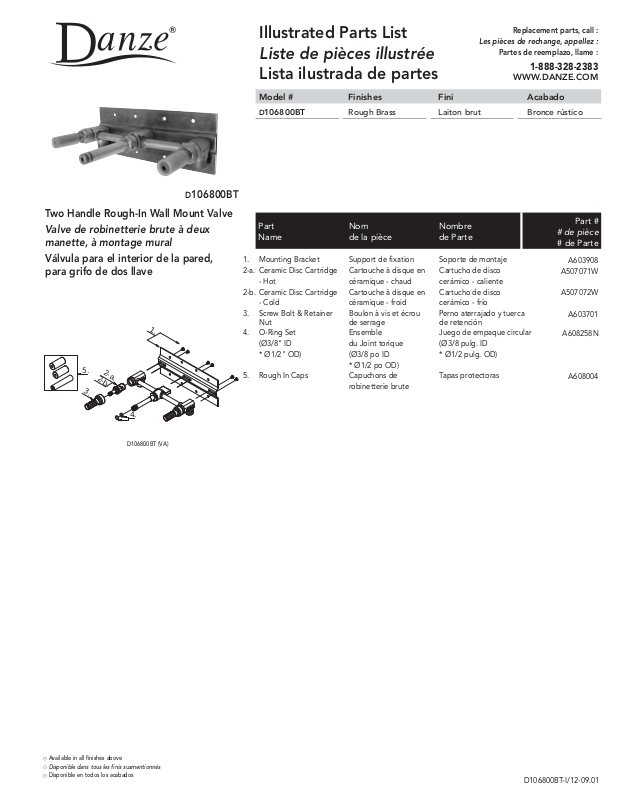

Page 1
D106800BT
Illustrated Parts List
Liste de pièces illustrée
Les pièces de rechange, appellez :
Replacement parts, call :
Partes de reemplazo, llame :
1-888-328-2383
Lista ilustrada de partes
Model # Finishes Fini Acabado
D
106800BT Rough Brass Laiton brut Bronce rústico
WWW.DANZE.COM
Two Handle Rough-In Wall Mount Valve
Valve de robinetterie brute à deux
manette, à montage mural
Válvula para el interior de la pared,
para grifo de dos llave
1.
5.
2-a.
2-b.
3.
4.
D106800BT (VA)
Part Nom Nombre
Name de la pièce de Parte
1. Mounting Bracket Support de fixation Soporte de montaje
2-a. Ceramic Disc Cartridge Cartouche à disque en Cartucho de disco
- Hot céramique - chaud cerámico - caliente
2-b. Ceramic Disc Cartridge Cartouche à disque en Cartucho de disco
- Cold céramique - froid cerámico - frío
3. Screw Bolt & Retainer Boulon à vis et écrou Perno aterrajado y tuerca
Nut de serrage de retención
4. O-Ring Set Ensemble Juego de empaque circular
(Ø3/8" ID du Joint torique (Ø3/8 pulg. ID
* Ø1/2" OD) (Ø3/8 po ID * Ø1/2 pulg. OD)
)DO op 2/1Ø *
5. Rough In Caps Capuchons de Tapas protectoras
eturb eirettenibor
Part #
# de pièce
# de Parte
A603908
A507071W
A507072W
A603701
A608258N
A608004
Available in all finishes above
Disponible dans tous les finis susmentionnés
Disponible en todos los acabados
D106800BT-I/12-09.01
