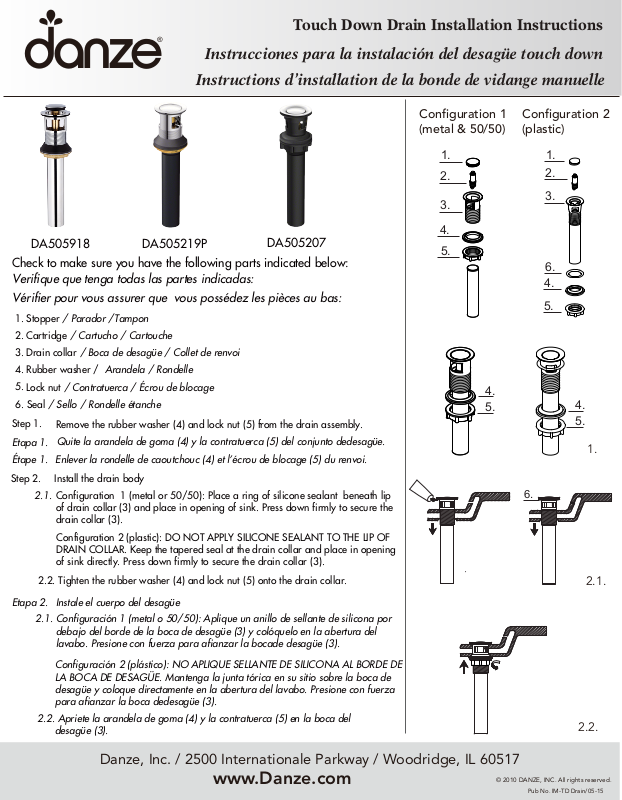

Touch Down Drain Installation Instructions
Instrucciones para la instalación del desagüe touch down
Instructions d’installation de la bonde de vidange manuelle
DA505918

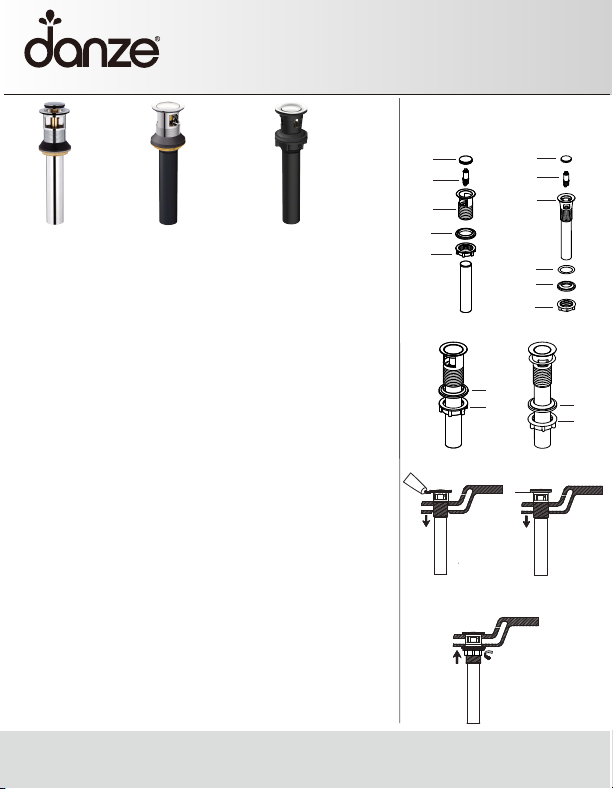

Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
DA505219P
DA505207
Vérifier pour vous assurer que vous possédez les pièces au bas:
1. Stopper / Parador /Tampon
2. Cartridge / Cartucho / Cartouche
3. Drain collar / Boca de desagüe / Collet de renvoi
4. Rubber washer / Arandela / Rondelle
5.
Lock nut / Contratuerca / Écrou de blocage
6. Seal / Sello / Rondelle étanche
Step 1.
Remove the rubber washer (4) and lock nut (5) from the drain assembly.
Quite la arandela de goma (4) y la contratuerca (5) del conjunto dedesagüe.
Etapa 1.
Étape 1. Enlever la rondelle de caoutchouc (4) et l’écrou de blocage (5) du renvoi.
Install the drain body
Step 2.
2.1.
Configuration 1 (metal or 50/50): Place a ring of silicone sealant beneath lip
of drain collar (3) and place in opening of sink. Press down firmly to secure the
drain collar (3).
Configuration 2 (plastic): DO NOT APPLY SILICONE SEALANT TO THE LIP OF
DRAIN COLLAR. Keep the tapered seal at the drain collar and place in opening
of sink directly. Press down firmly to secure the drain collar (3).
2.2. Tighten the rubber washer (4) and lock nut (5) onto the drain collar.
Etapa 2. Instale el cuerpo del desagüe
2.1. Configuración 1 (metal o 50/50): Aplique un anillo de sellante de silicona por
debajo del borde de la boca de desagüe (3) y colóquelo en la abertura del
lavabo. Presione con fuerza para afianzar la bocade desagüe (3).
Configuración 2 (plástico): NO APLIQUE SELLANTE DE SILICONA AL BORDE DE
LA BOCA DE DESAGÜE. Mantenga la junta tórica en su sitio sobre la boca de
desagüe y coloque directamente en la abertura del lavabo. Presione con fuerza
para afianzar la boca dedesagüe (3).
2.2. Apriete la arandela de goma (4) y la contratuerca (5) en la boca del
desagüe (3).
Danze, Inc. / 2500 Internationale Parkway / Woodridge, IL 60517
www.Danze.com
Configuration 1
(metal & 50/50)
1.
2.
3.
4.
5.
Configuration 2
(plastic)
1.
2.
3.
6.
4.
5.
4.
5.
6.
© 2010 DANZE, INC. All rights reserved.
Pub No. IM-TD Drain/05-15
4.
5.
1.
2.1.
2.2.
Page 2
Touch Down Drain Installation Instructions
Instrucciones para la instalación del desagüe touch down
Instructions d’installation de la bonde de vidange manuelle
Étape 2. Installer le tuyau de renvoi
2.1.
Configuration 1 (métal ou 50/50): Appliquer de l’enduit d’étanchéité à base
de silicone sous le rebord du collet de renvoi (3) et le placer dans l’ouverture
du lavabo (3).
Configuration 2 (plastique) : NE PAS APPLIQUER L’ENDUIT
D’ÉTANCHÉITÉ À BASE DE SILICONE SUR LE REBORD DU
COLLET DE RENVOI EN PLASTIQUE. Laisser le joint d’étanchéité
biseauté en place sur le collet de renvoi et placer ce dernier
directement dans l’ouverture du lavabo. Appuyer fermement pour
fixer le collet de renvoi (3).
2.2. Visser la rondelle en caoutchouc (4) et l‘écrou de blocage
(5) sur le collet de renvoi.
For drain cartridge replacement or cleaning
Para sustituir o limpiar el cartucho de desagüe
Pour remplacer ou nettoyer la cartouche de renvoi

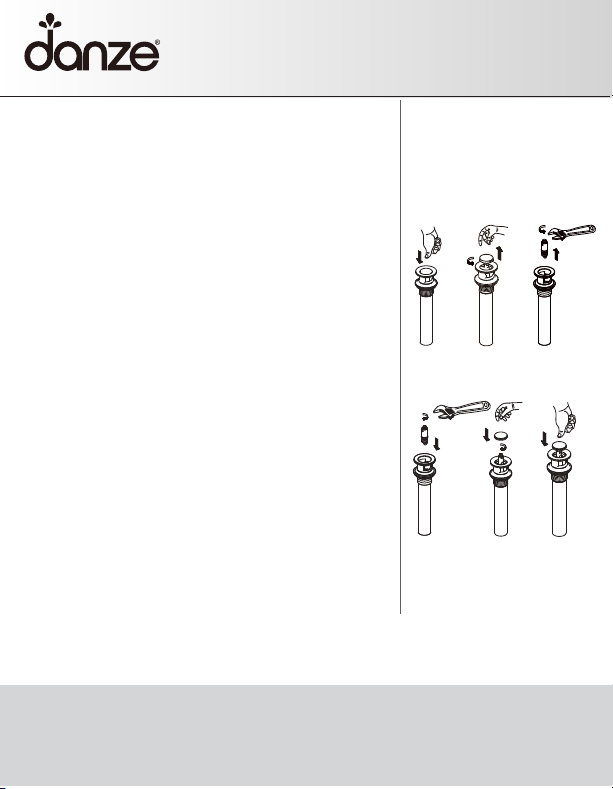

Step 3. Remove the cartridge (2) from the drain:
Push the stopper to raised position. Unscrew the stopper
3.1.
cap from the cartridge
3.2.
Using a wrench or pliers, unscrew the cartridge from the drain
collar and remove from the drain
Etapa 3. Retire el cartucho (2) del desagüe:
3.1. Presione el tapón hasta la posición levantada.
Desenrosque el tapón del cartucho.
3.2.
Utilice una llave o unos alicates para desenrocar
el cartucho de la boca de desagüe y sacarlo deéste.
Étape 3. Enlever la cartouche (2) du renvoi:
3.1.
Pousser sur le bouchon pour qu’il s’ouvre. Dévisser le
capuchon du bouchon de la cartouche.
3.2.
À l’aide d’une clé ou de pinces, dévisser la cartouche du
collet du renvoi et enlever du renvoi.
Step 4. Reinstall cartridge (2) into drain collar,thread on stopper cap.
Etapa 4. Vuelva a instalar el cartucho (2) en la boca de desagüe, enrosque el tapón.
Étape 4. Réinstaller la cartouche (2) dans le collet du renvoi, visser le capuchon
du bouchon.
Si tiene preguntas, llame al servicio técnico de Danze en los teléfonos
Cleaning Instructions / Instrucciones para la limpieza / Directives de nettoyage
To maintain and protect the fi ne luster of all products, clean with a soft, damp cloth only. DO NOT USE detergents or cleanser as they may harm the
protective fi nish.
Para mantener y proteger el lustre de los productos, use sólo un trapo limpio y húmedo para la limpieza. NO USO detergentes o limpiadores porque
pueden dañar el acabador.
Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chiffon doux et humide. NE PAS EMPLOYER de détergents ni de
nettoyants, car ils peuvent abîmer le fi ni protecteur.
Questions: Contact Danze technical service at
Questions : Communiquez avec le service technique d’Danze au
888-328-2383 (USA) 800-487-8372 (Canada)
