Gerber DNZ3731 Installation & Assembly [en, fr, es]

®

3/4” Thermostatic Mixing Valve Trim

Installation Instructions

Instrucciones de instalación de las piezas exteriores de la válvula

mezcladora termostática de 3/4"

Instructions d’installation de la manette de

manœuvre du mitigeur 3/4 po

Model / Modelo / Modèle

D5620 Series

Installation Instructions

Instrucciones para

la instalacion

Guide d'installation

Toll free service / Linea telefonica gratis / Numéro sans frais

US: 1-888-328-2383

Canada: 1-800-487-8372

TABLE OF CONTENTS

PG

English section

Spanish section

French section

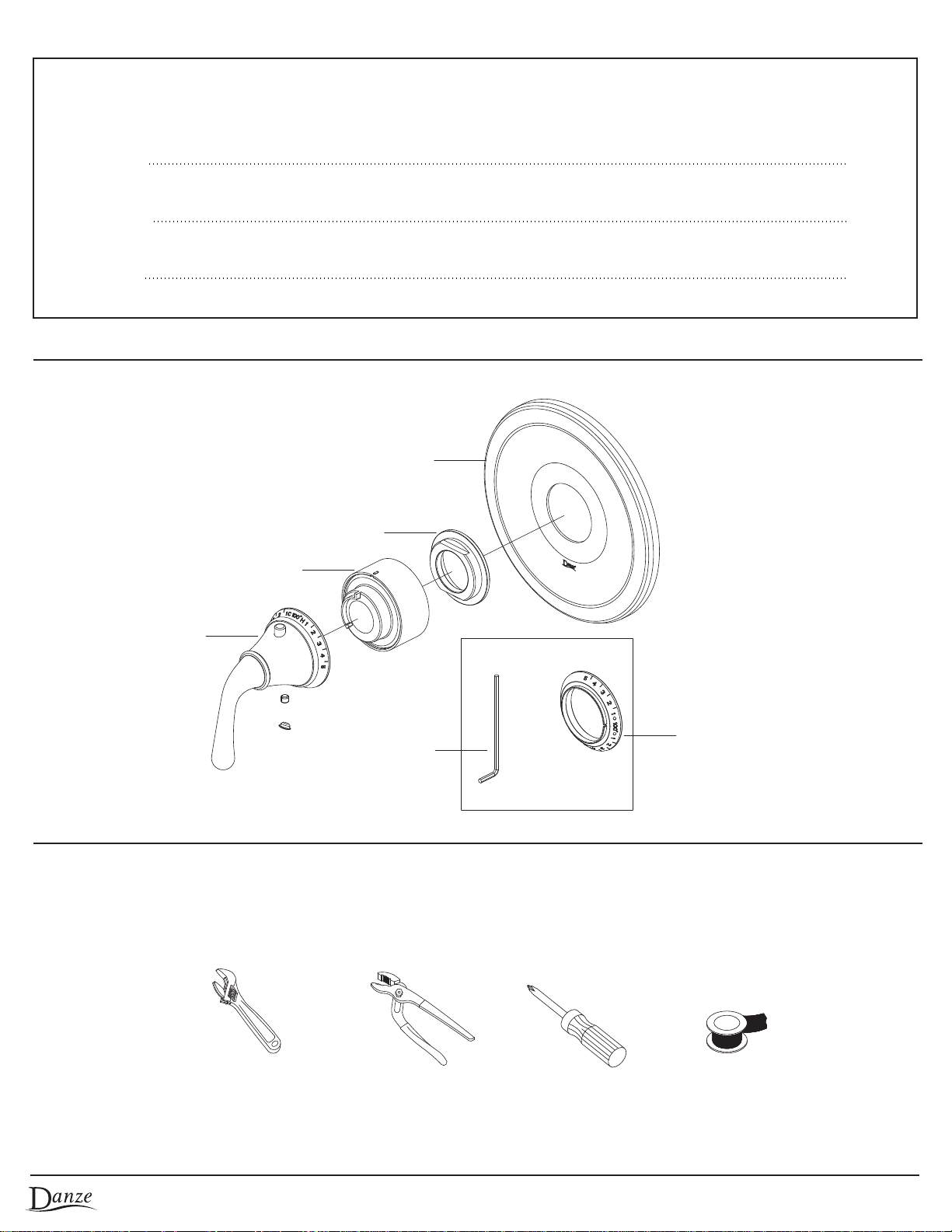

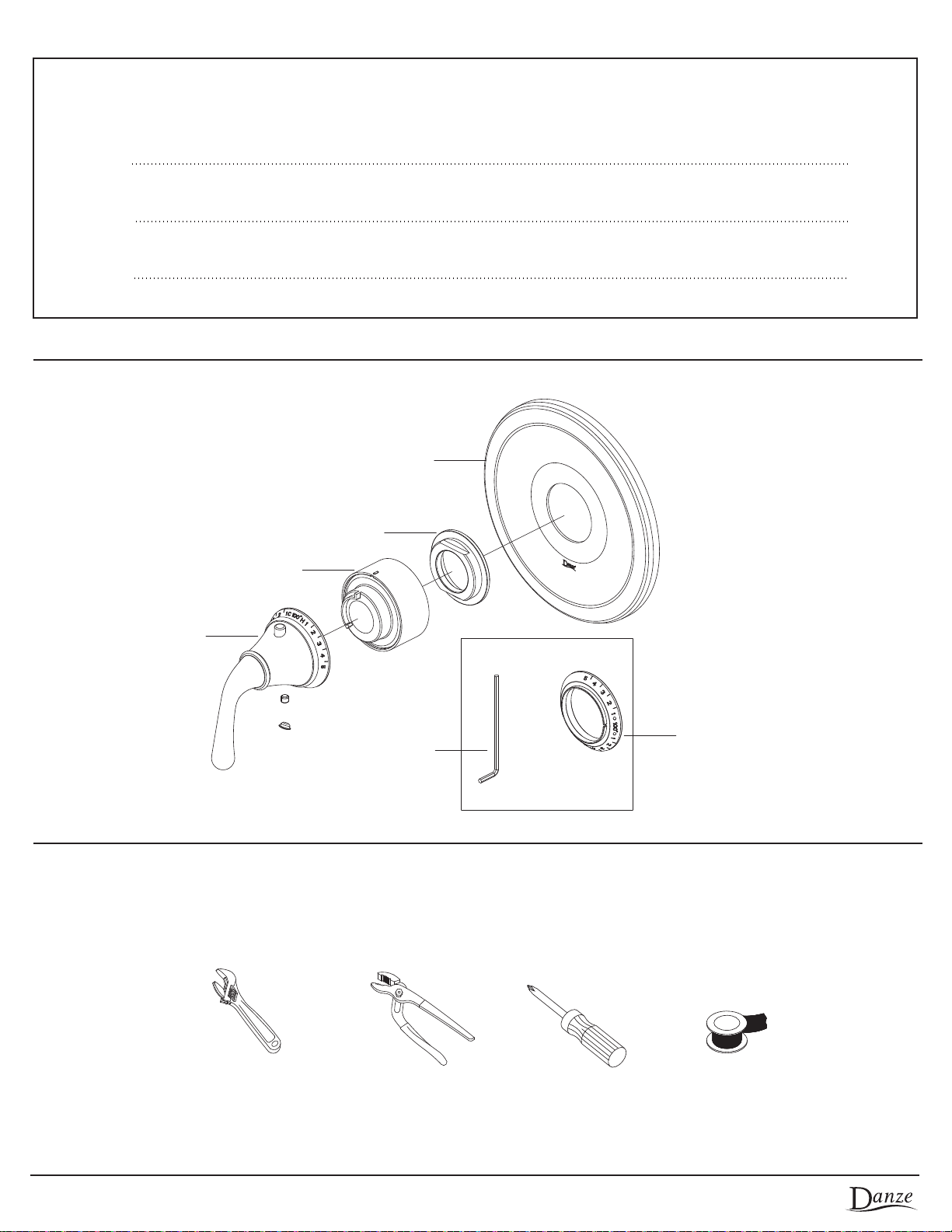

Before Your Installation

Check to make sure you have the following parts indicated below.

Escutcheon

Handle Trim Ring

Limit Stop

1

12

23

Handle Assembly

Hex Wrench

Tools Required

Alternative Black
Temperature Dial

Phillips screwdriverAdjustable wrench Pipe tapeGroove joint plier

®

© 2008 Danze, Inc. All rights reserved.

1

Operation Manual

DANZE ALWAYS RECOMMENDS THAT PLUMBING PRODUCTS BE INSTALLED BY A LICENSED PROFESSIONAL.

WARNING!

Do not rotate cartridge stem without trim in place or designated in the adjustment procedure.

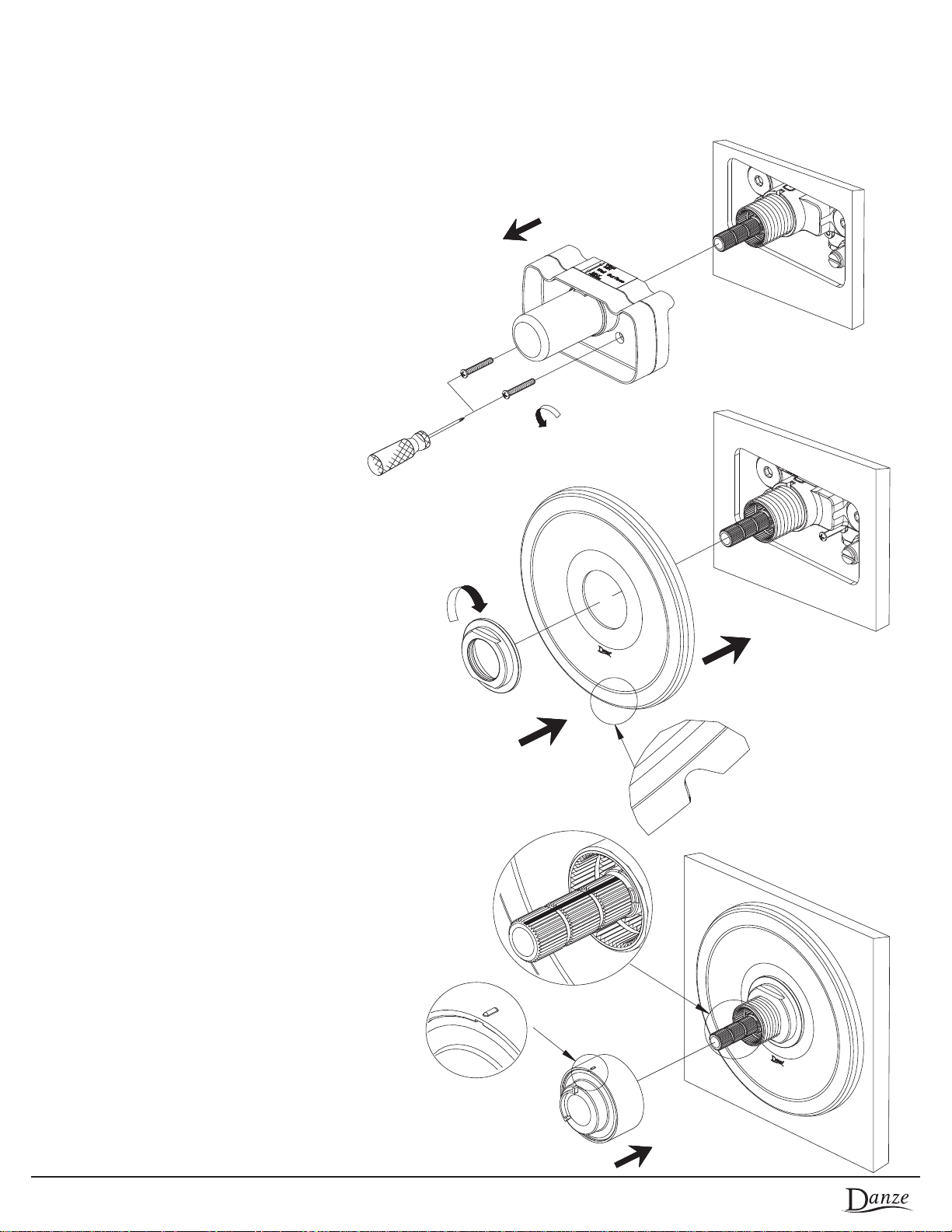

1.

NOTE : Before trim installation, make sure the

finished wall falls between the limits marked on the
plaster guard.

Remove the plaster guard from the 3/4” mixing valve.

2.

Place the gasket and escutcheon over valve stem and attach with
handle trim ring. Secure the wall escutcheon by rotating the handle
trim ring clockwise.
Note: locate the notch in the escutcheon at the bottom.

3.

Install limit stop, making sure the gun sight and notch on
the valve cartridge stem are all aligned (see illustration).

2

© 2008 Danze, Inc. All rights reserved.

®

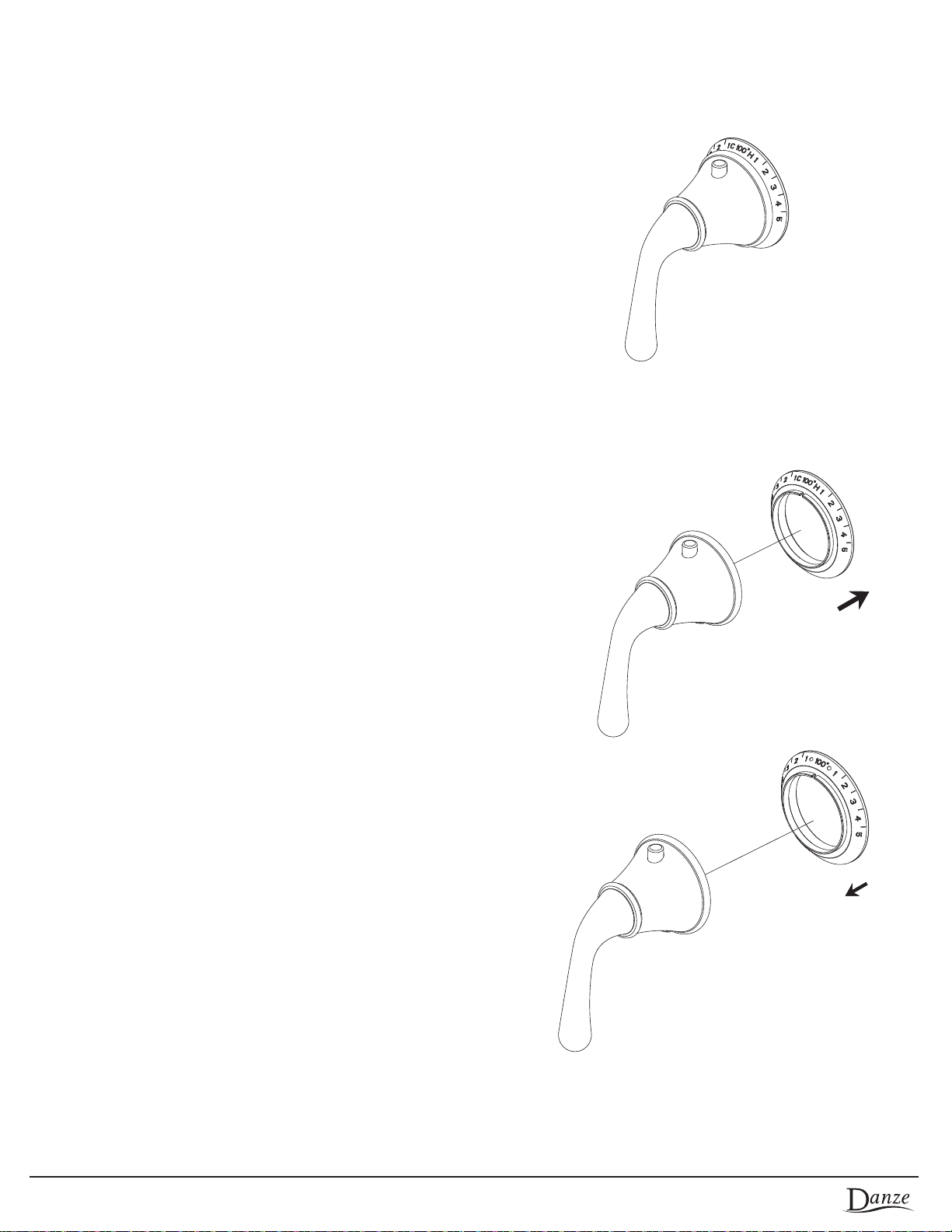

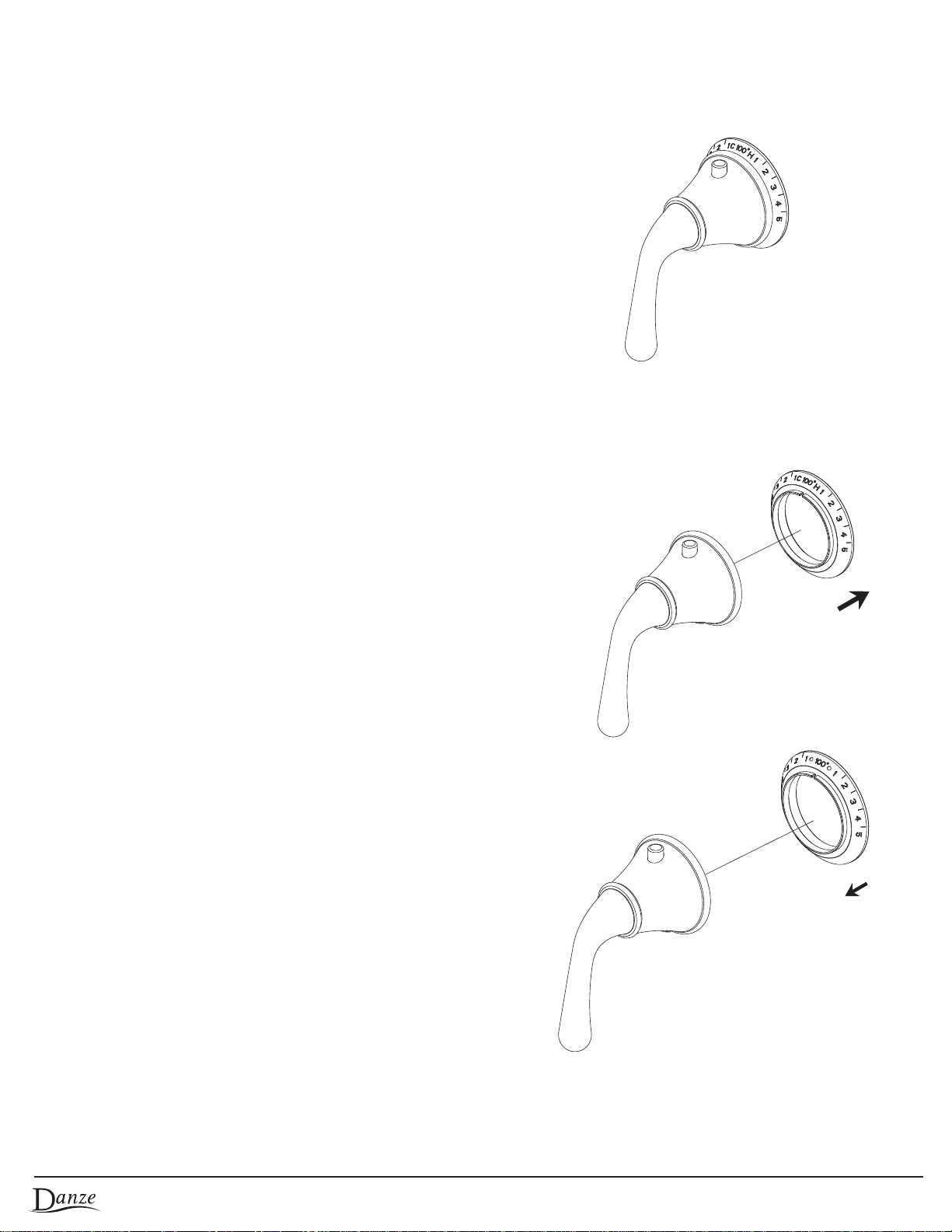

Danze provides two temperature dial alternatives with

4.

the mixing valve trim. The plated version is already
mounted to the handle.

To install the black temperature dial, remove the

4.1
plated temperature dial.

Reinstall the black temperature dial.

4.2

Note: the graduations on the temperature dial
are for reference purposes only and not
intended to represent an actual water
temperature.

®

© 2008 Danze, Inc. All rights reserved.

3

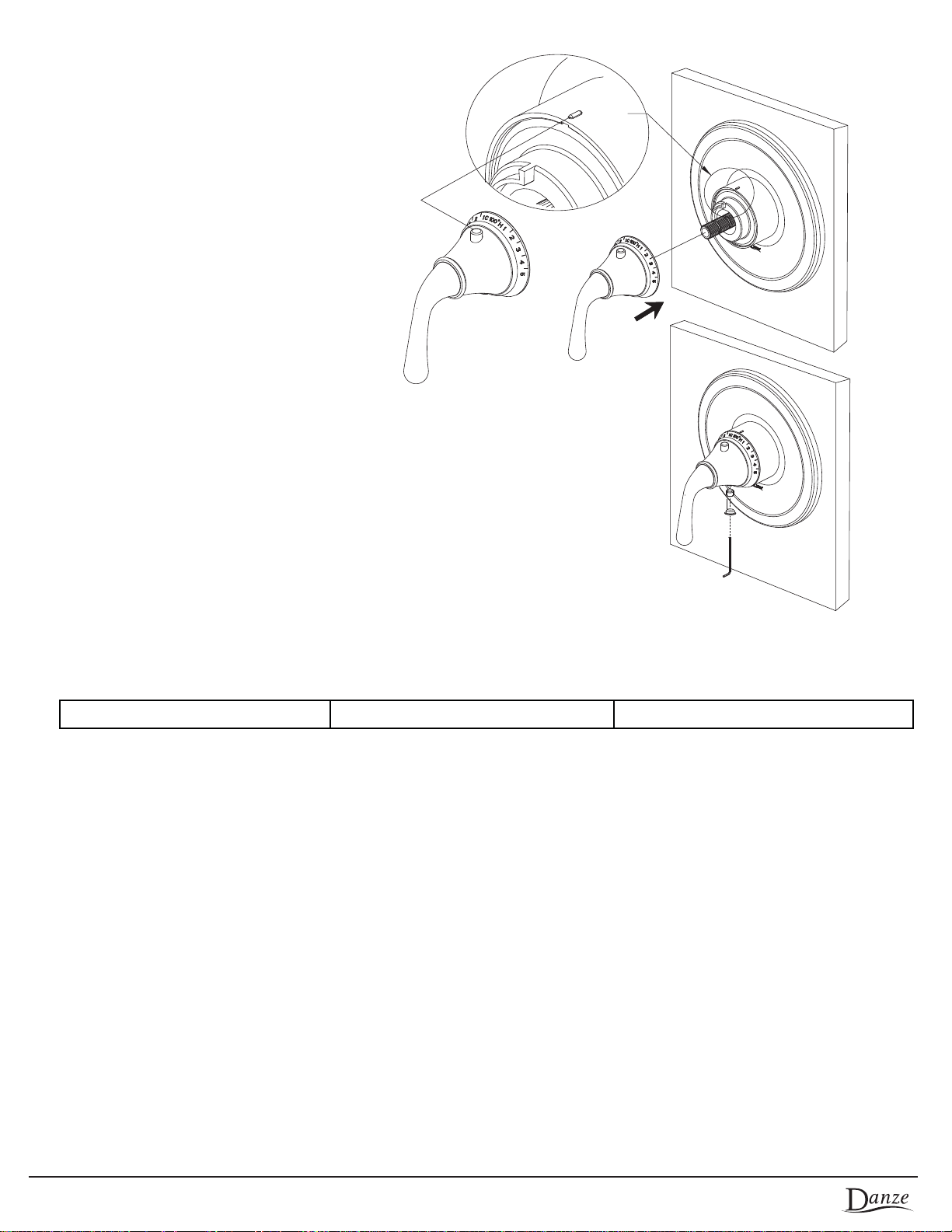

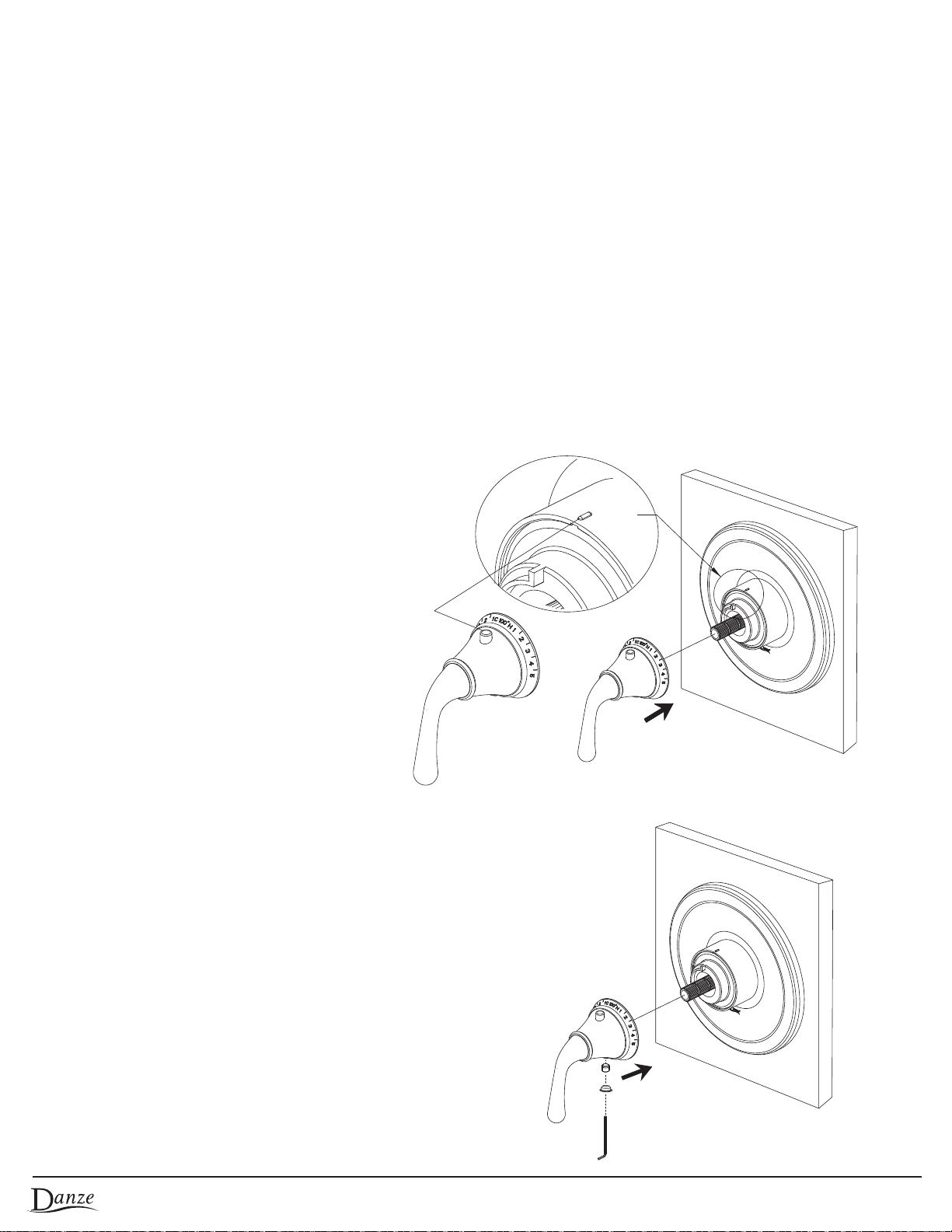

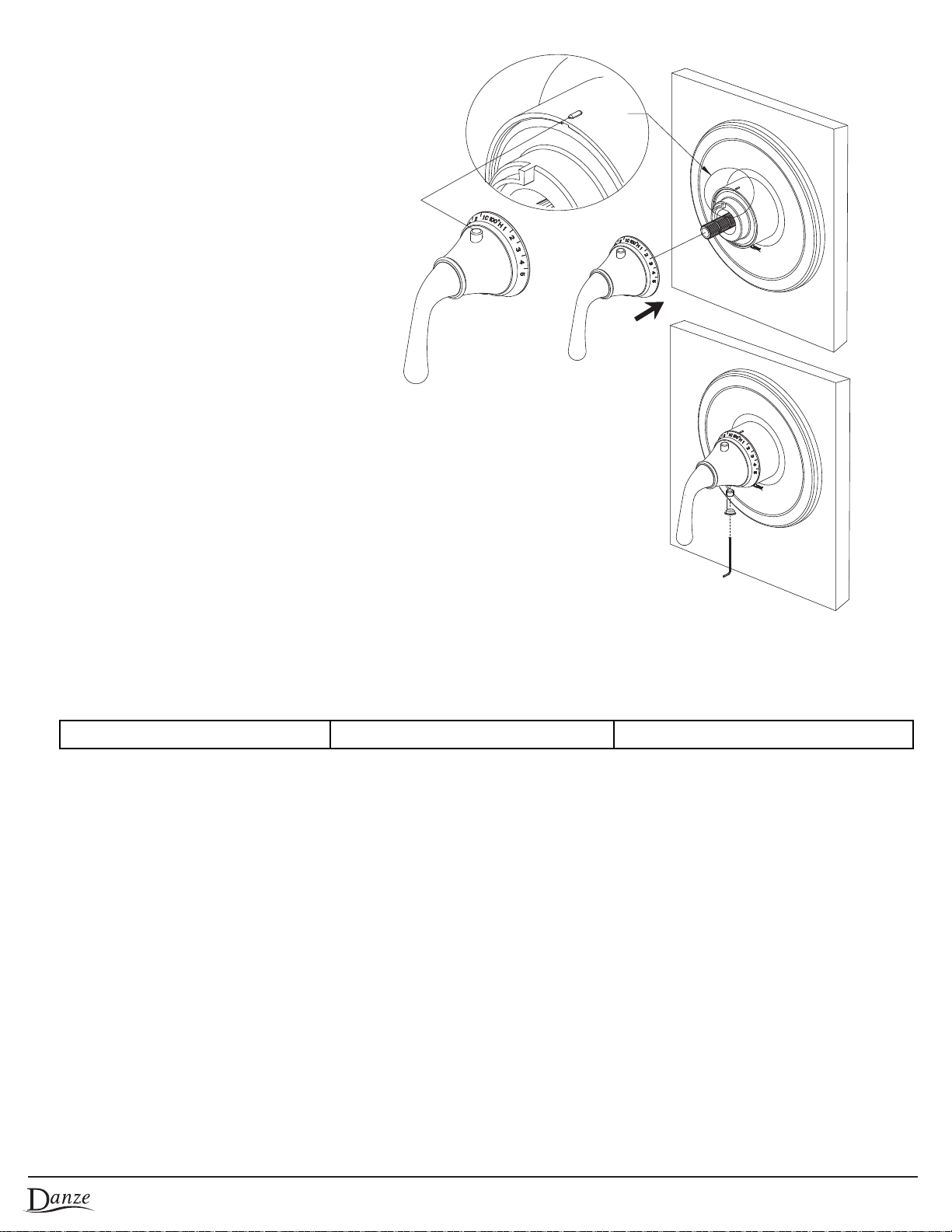

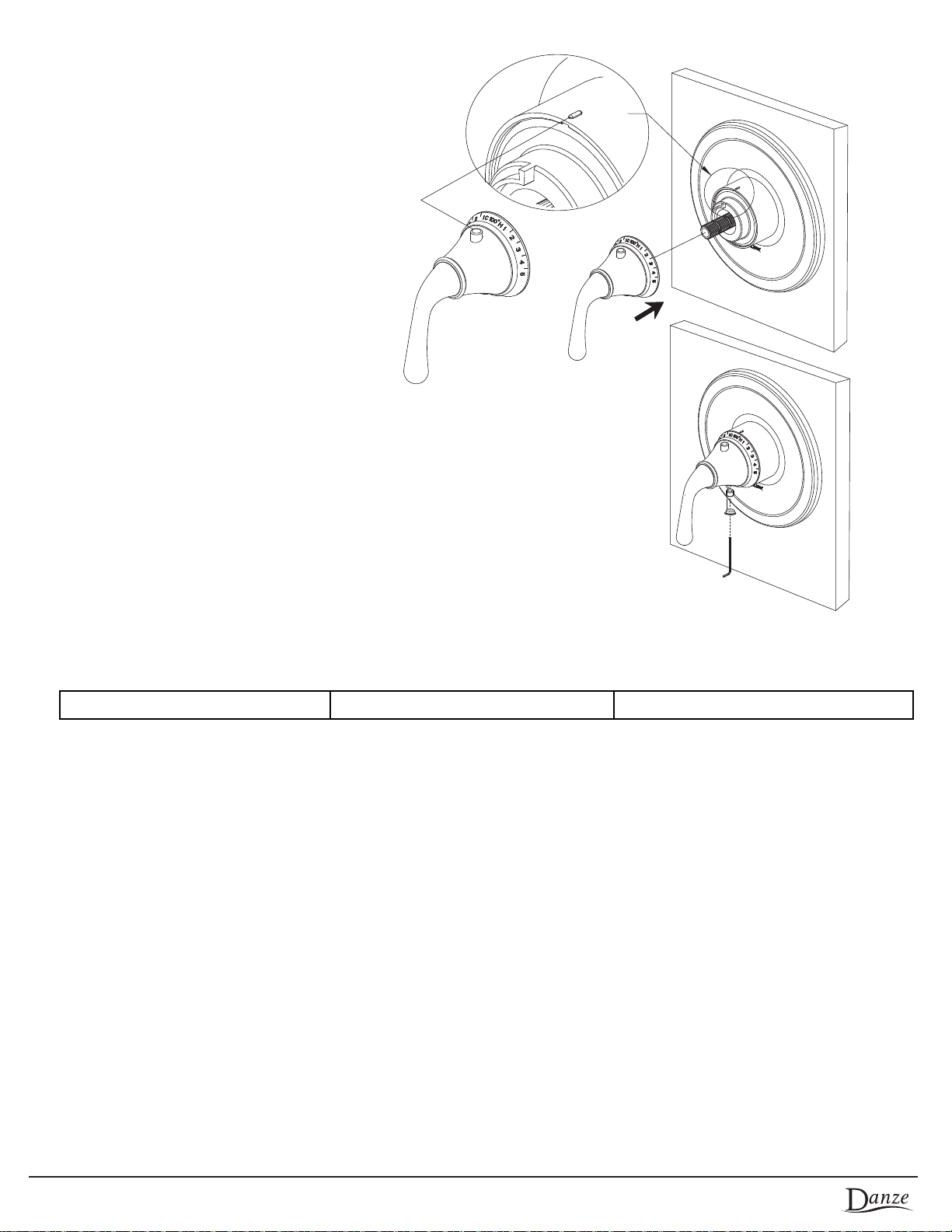

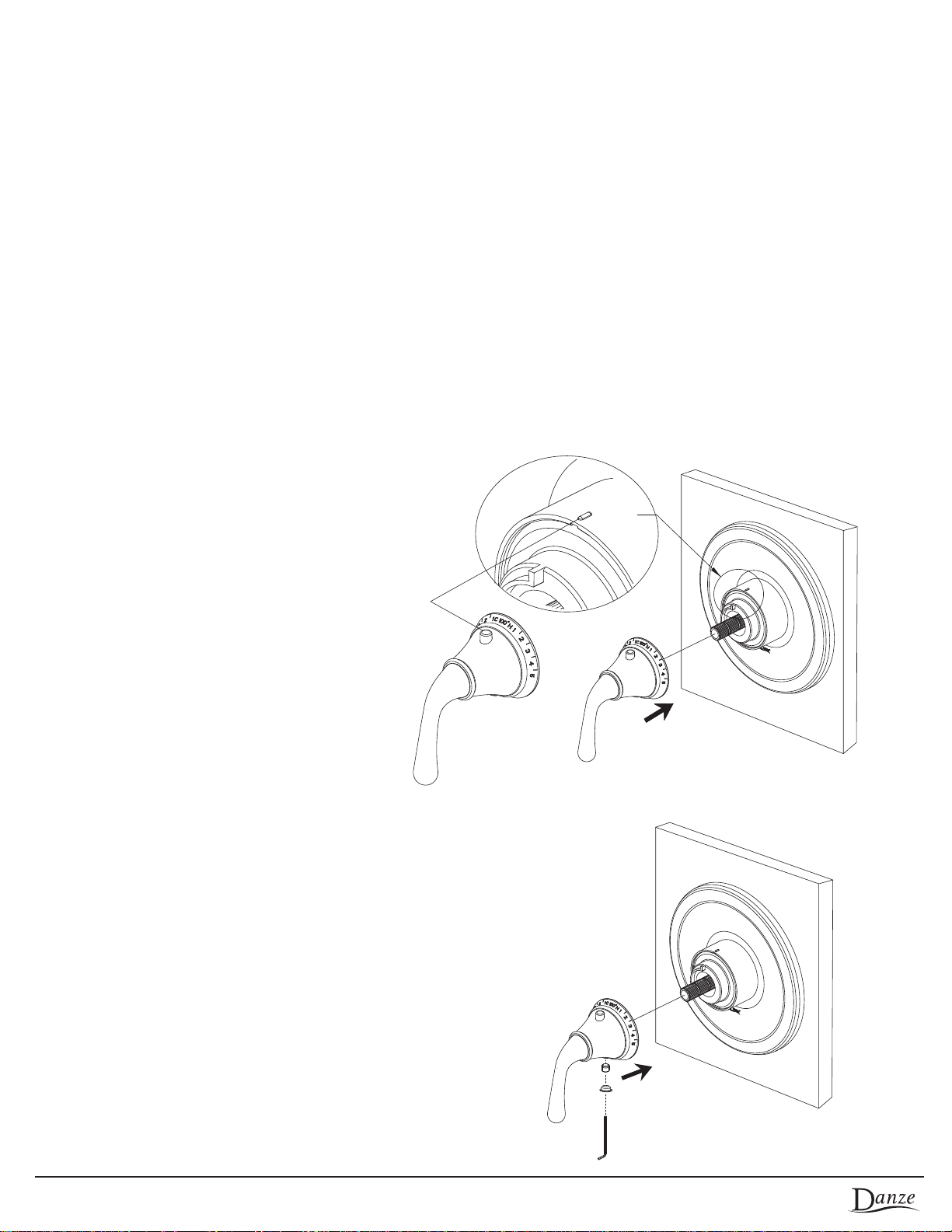

Prior to installing the handle on the thermostatic valve

5.

stem, make sure the high temperature limit over-ride
button is aligned with the gun sight on the limit stop
(see illustration). Note the gun sight on the limit stop
indicates factory calibration for high temperature limit
at 100 ºF (38 ºC).

Over-ride button is in line with the gun sight.

Install the screw in the thermostatic handle and tighten

6.

by hex wrench (supplied), then attach the handle cap.

ADJUST TEMPERATURE SETTING

7.

The valve is calibrated at the factory to deliver water at approximately 100˚F (38˚C) when the handle is positioned at the “High
Temp Override Position” (Shown in Figure 5). This temperature roughly corresponds to the 100˚F graduation line found on the

temperature dial of the valve trim and the reference mark found on the cartridge spline of this valve. Note the listed water
temperature settings are based upon our factory conditions as follows

• Hot and cold water pressure = 45 psi ( 3 bar) • Hot water temperature = 149˚ F or 65˚C • Cold water temperature = 59˚ F or 15˚C

If another range of temperatures is desired or the actual water supply conditions differ significantly, you will need to recalibrate the
valve settings according to the re-calibration procedure shown in 7.2–A shown below. If a maximum hot water temperature is
required, you also may need to re-calibrate the valve to meet your required maximum temperature output. See Setting a

Maximum Output Temperature in section 7.2 - B.

CAUTION: RISK OF SCALDING HAZARD

The valve has been calibrated at the factory to deliver water at approximately 100˚F (38˚C) at the High Temperature Override
Position. This temperature corresponds to the line marked on the valve cartridge stem. Based on the temperature and pressure
inputs used at our factory to calibrate the valve, the maximum outlet temperature is approximately 120˚F (49˚C). For calibration,
Danze assumes cold water supply to be 59˚F (15˚C) +/- 5˚F, and hot water temperature supply to be 149˚F (65˚C) +/- 5˚F. Both
hot and cold water pressure are 45psi. Any significant variation in the calibration, or any variation in the water supply
temperatures (greater than 5˚F or 3˚C) from those used at the factory during the calibration procedure, can result in water
temperatures that could present scalding dangers. It is important to check the water temperature with the temperature stem rotated
to the full counterclockwise (open) position to determine the maximum temperature of the water that will be delivered. The
responsibility for the proper installation and any recalibration of this valve lies with the installer.

4

© 2008 Danze, Inc. All rights reserved.

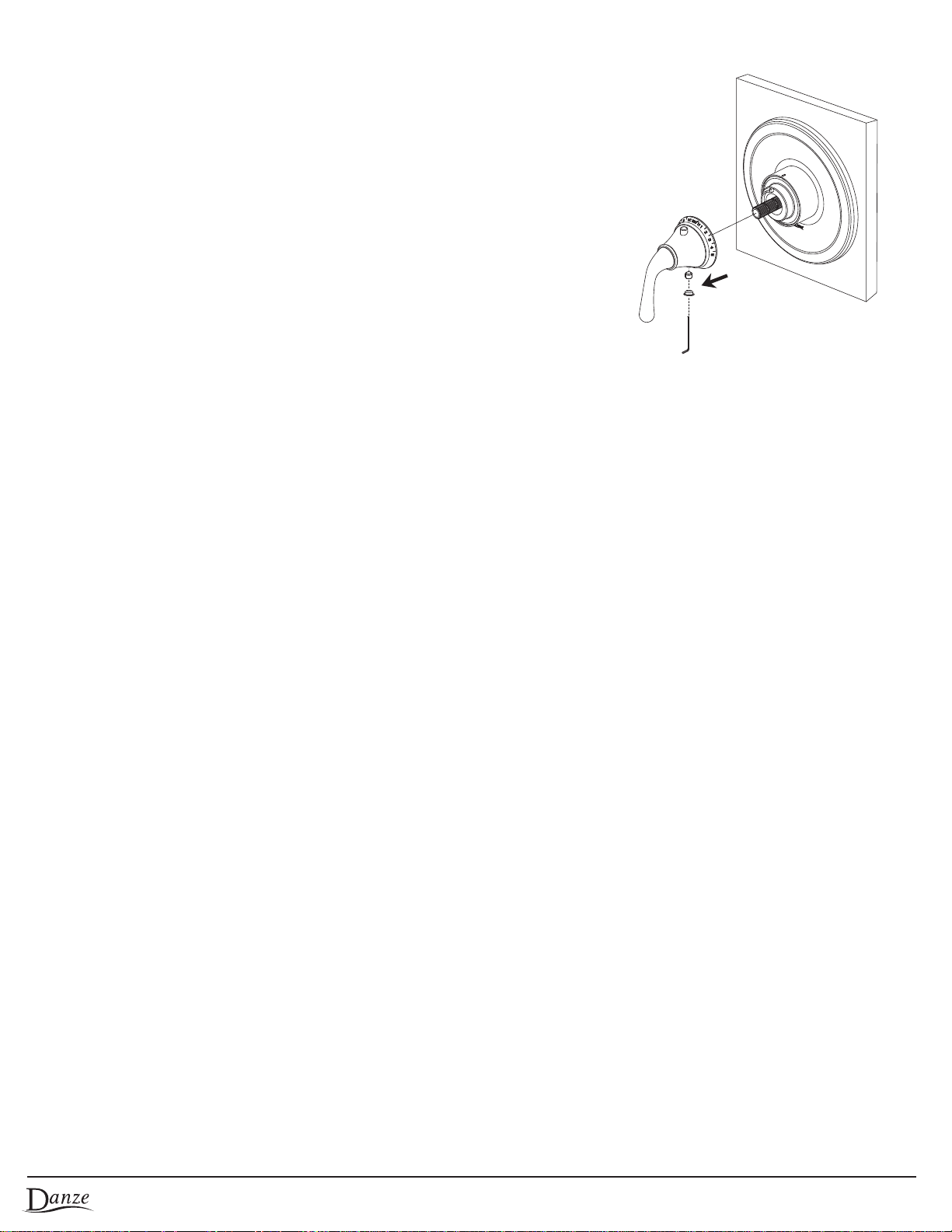

Remove the thermostatic handle assembly from valve.

7.1

7.2-A

7.2-B

Recalibrating Output Temperature for High Temp Over-Ride Position.

The High Temp Over-Ride Position is pre-calibrated at the factory for approximately 100˚F. If you require a different
High Temp Over-Ride position, use the following procedure:

1.) Remove the handle assembly (see 7.1)

2.) For higher temperature, rotate the cartridge stem counter-clockwise until the desired temperature is reached. For a
lower temperature rotate the cartridge stem clockwise until the desired temperature is reached.

3.) Reinstall the handle assembly(See 7.3)

Checking Valve Maximum Output Temperature

Most municipalities require a maximum output temperature for point of use mixing valves. Depending on your local
codes and your input water temperatures and pressures, your maximum output temperature will vary accordingly.
Please check your maximum output temperature using the following procedure.

1) Turn off all volume controls.

2) Depress the High Temp Over-Ride Button and rotate the Thermostatic valve handle counter-clockwise until the handle
stops rotating. Do not force the handle beyond the factory installed Maximum Temp Stops.

3) Carefully turn on the volume control and allow water temperature stream to stabilize. USE EXTREME CAUTION, AS
MIXED WATER TEMPERATURE WILL MOST LIKELY CAUSE HOT WATER SCALDING.

4) If the output temperature is above the maximum allowed output temperature as prescribed by your local building
codes or if you want to limit the maximum hot water temperature to a temperature lower than prescribed by your
building codes, please see 7.2-C below.

®

© 2008 Danze, Inc. All rights reserved.

5

7.2-C

Resetting Maximum Output Temperature of Valve

1) Turn off the volume control

2) Return the handle position to the High Temp Over-Ride Position.

3) Remove the Handle Assembly (Figure 7.1)

4) Rotate the cartridge stem clockwise by 1/8 of a turn.

5) Reinstall the Handle Assembly (Figure 7.3)

6) Check the valve maximum output temperature by following 7.2-B. If the temperature is still above your desired
temperature, repeat steps 1 through 5.

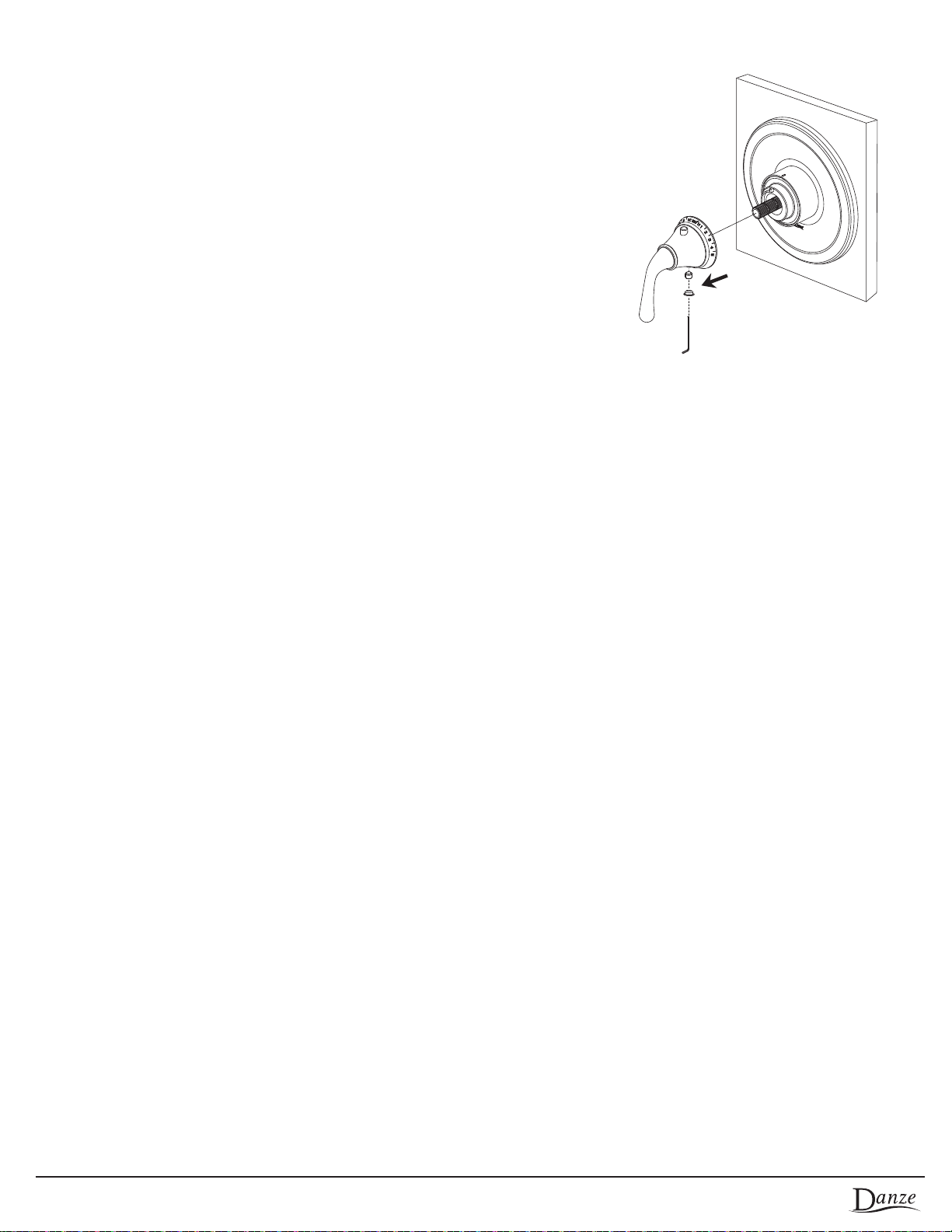

Reinstall thermostatic handle assembly.

7.3
A.

Turn off the volume control handle clockwise.

B.

Reinstall temperature selector handle. The temperature
limit over-ride button should align the gun sight on limit
stop.

Over-ride button is in line with the gun sight.

C.

Install the screw in the thermostatic handle and
tighten it by hex wrench (supplied), then attach
the handle cap.

6

© 2008 Danze, Inc. All rights reserved.

®

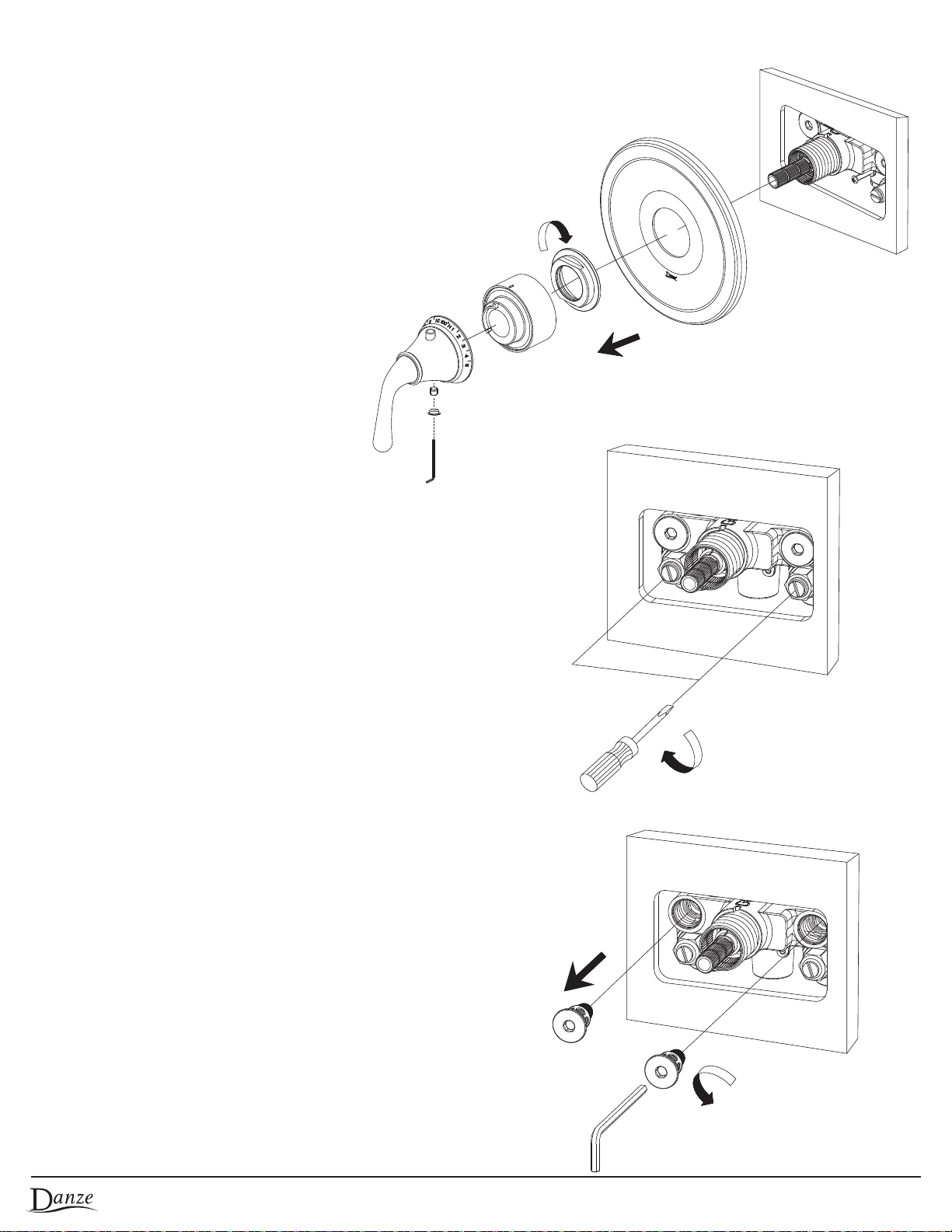

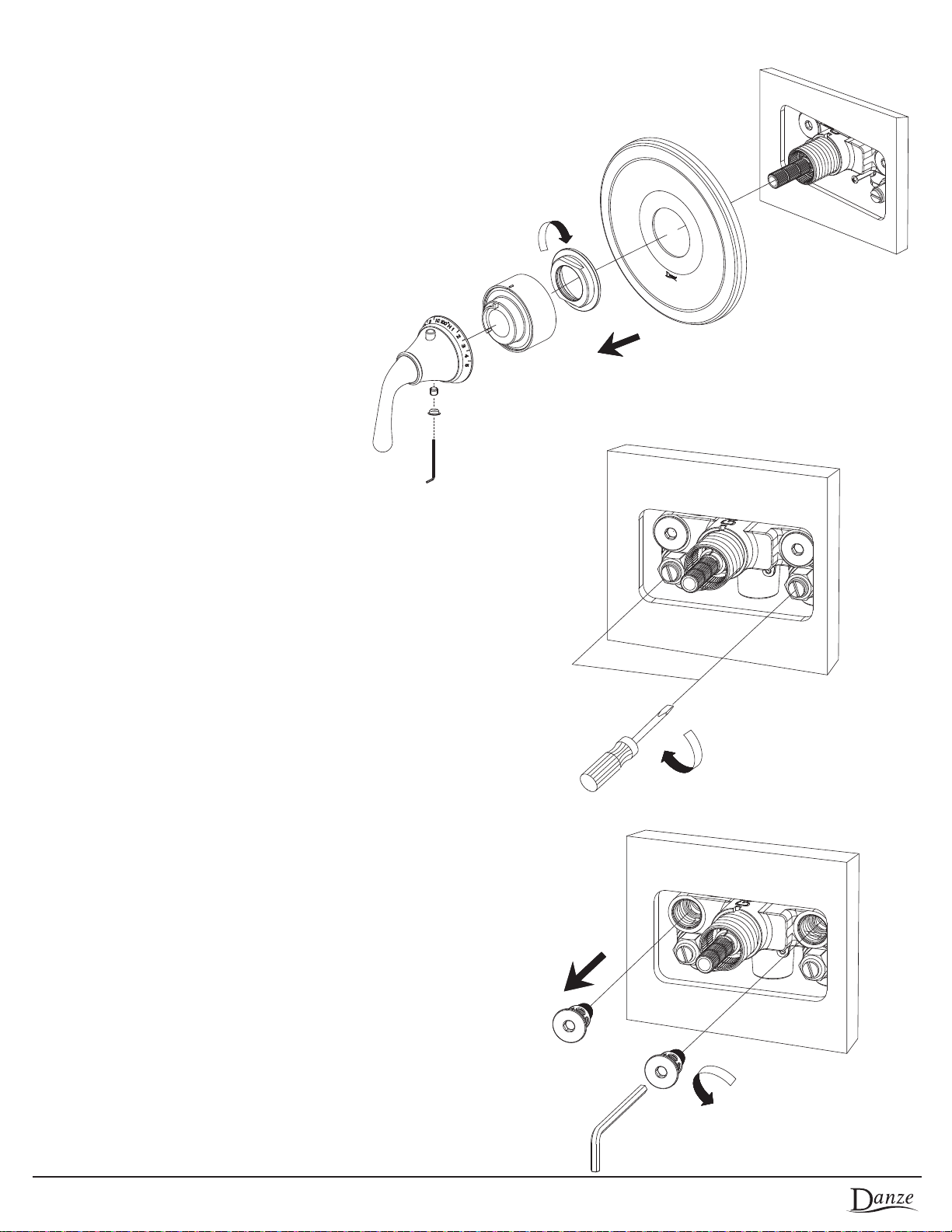

Parts Replacement/servicing

1.

Remove the trim from valve body.

Filter screen valve replacement/servicing

A.

Turn off the stops with screwdriver.

B.

Remove the filter screen valves using hex wrench
(included)

®

© 2008 Danze, Inc. All rights reserved.

7

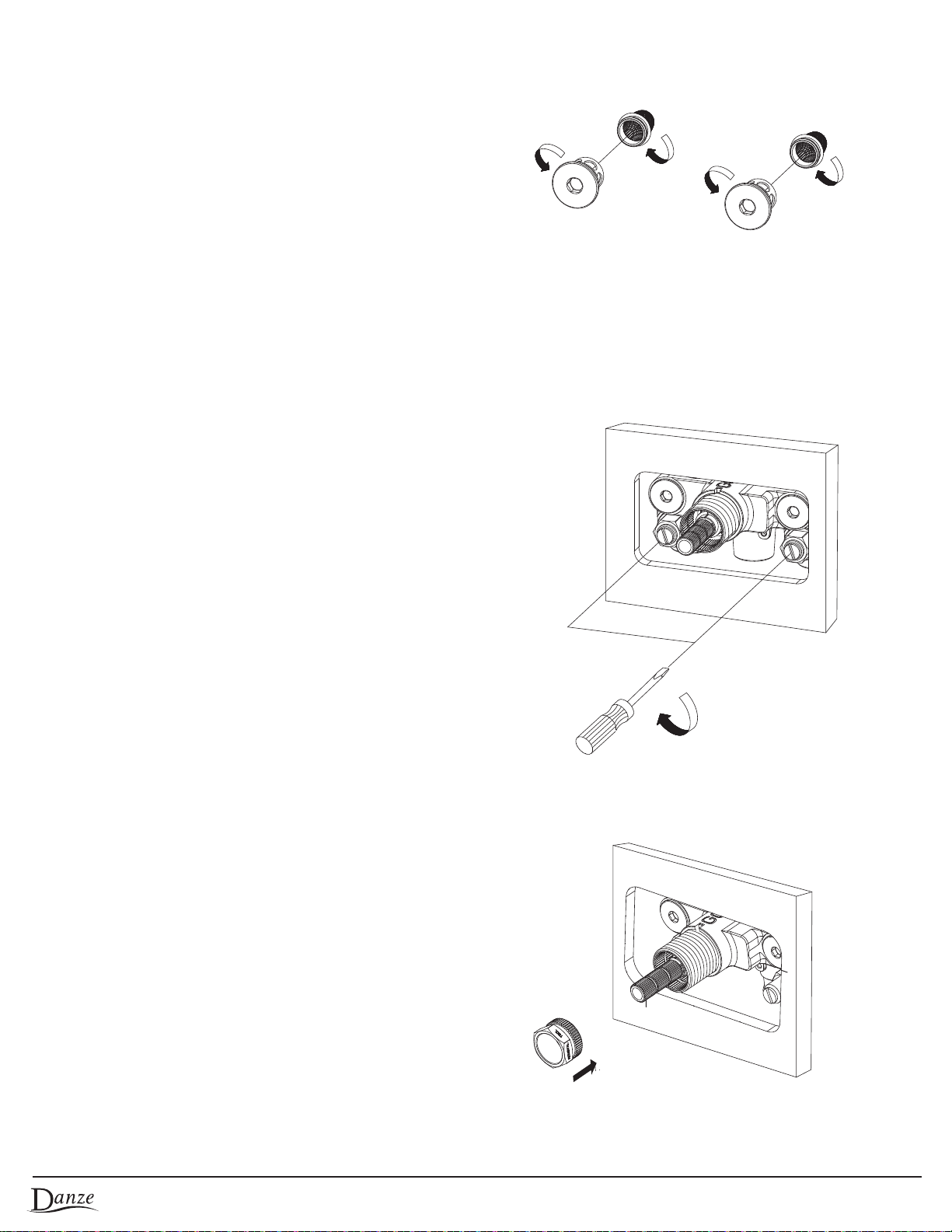

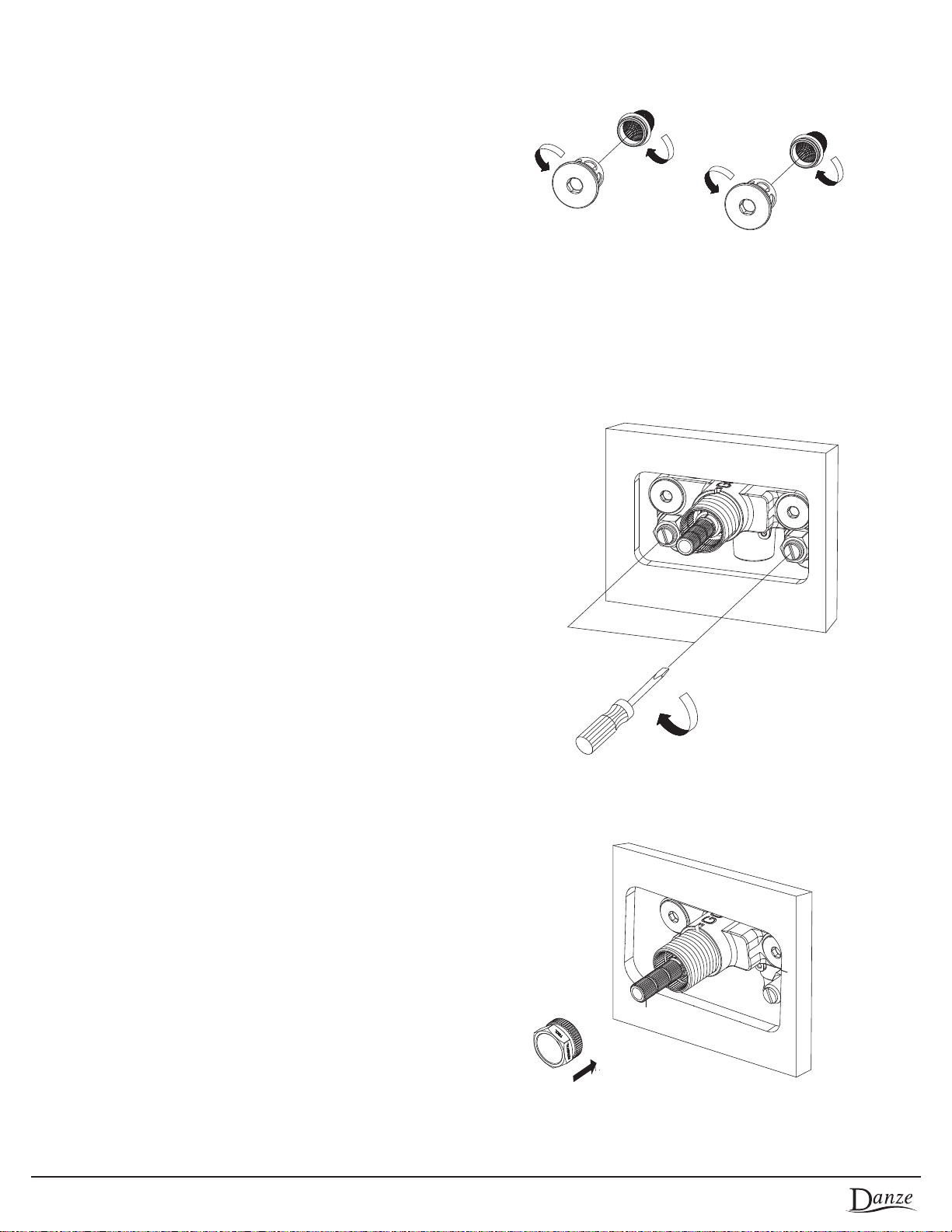

C.

Remove the filter screen and use water to flush out the
sediment or debris.

D.

Reinstall the filter screen valves.

E.

Turn stops on and reinstall trim.

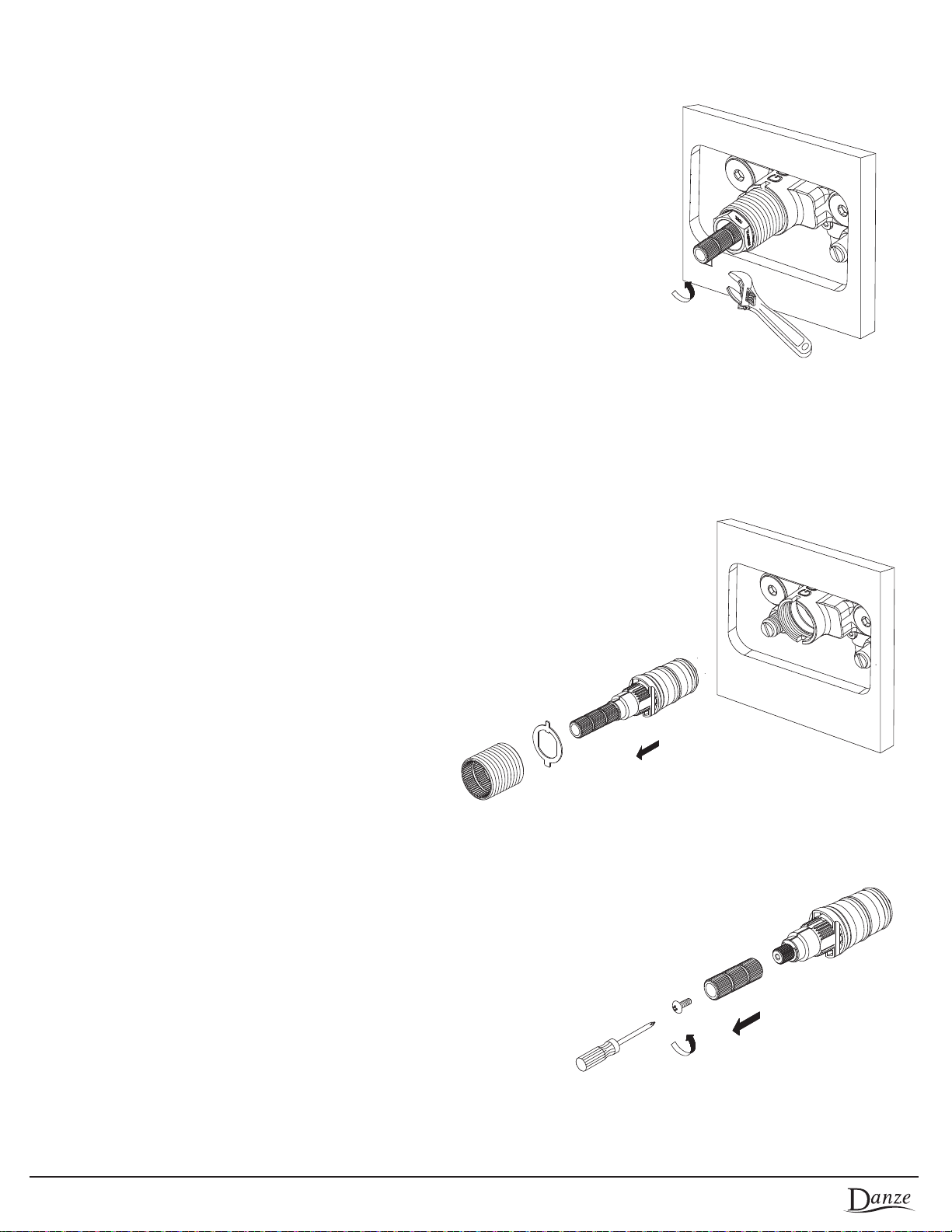

Thermostatic Cartridge replacement/servicing

A.

Close hot and cold supply valves located either side of
the mixing valve body.

Attach the sleeve removal tool (supplied) to the cartridge

B.

sleeve.

8

© 2008 Danze, Inc. All rights reserved.

®

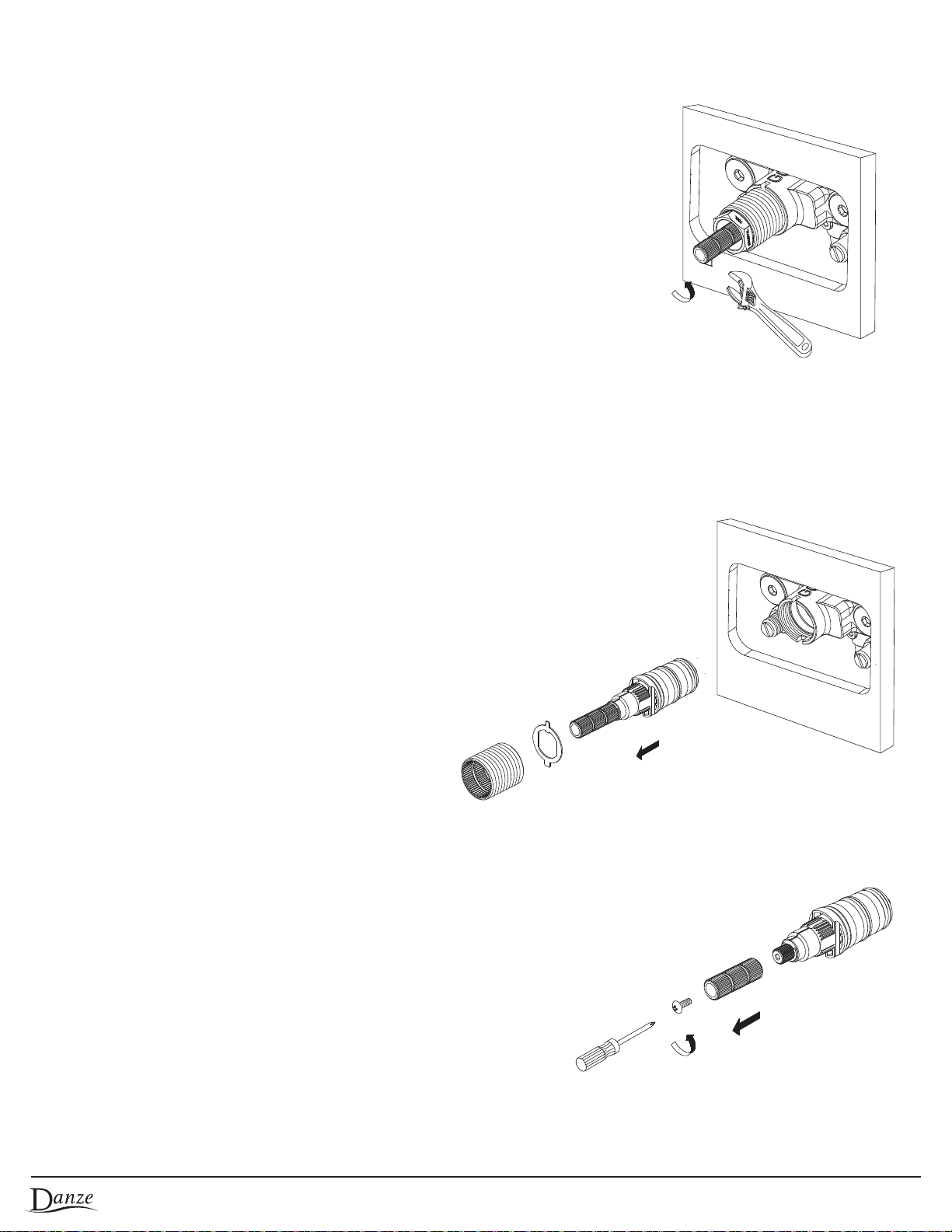

C.

Use an adjustable wrench to turn the sleeve removal tool
counter-clockwise to remove the sleeve.

D.

Remove the metal washer. Extract Cartridge from valve:
grasp stem with pliers and carefully pull thermostatic
cartridge straight out of socket. Take care not to damage
spline on stem.

Remove the stem extension using screwdriver and

E.

replace the thermostatic cartridge.

®

© 2008 Danze, Inc. All rights reserved.

9

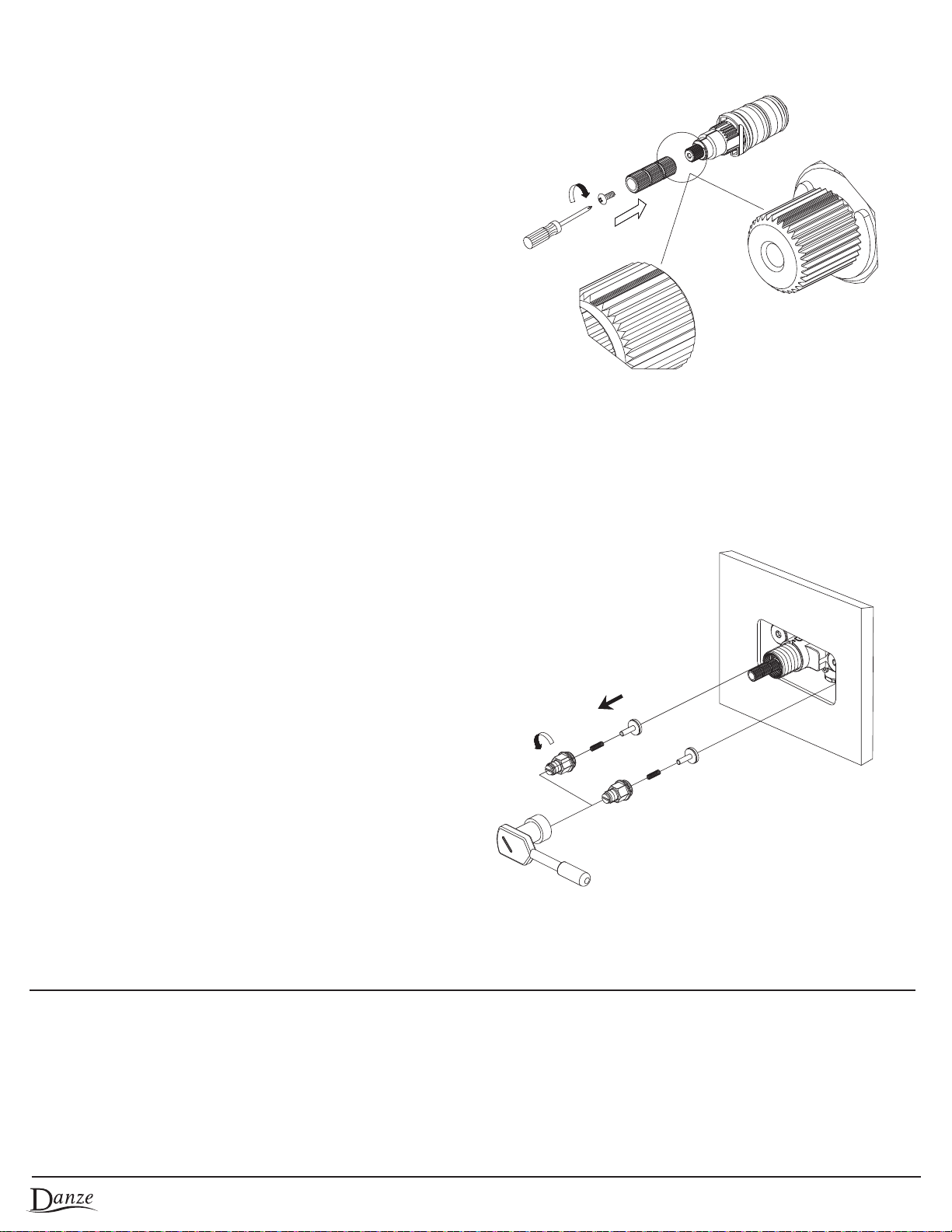

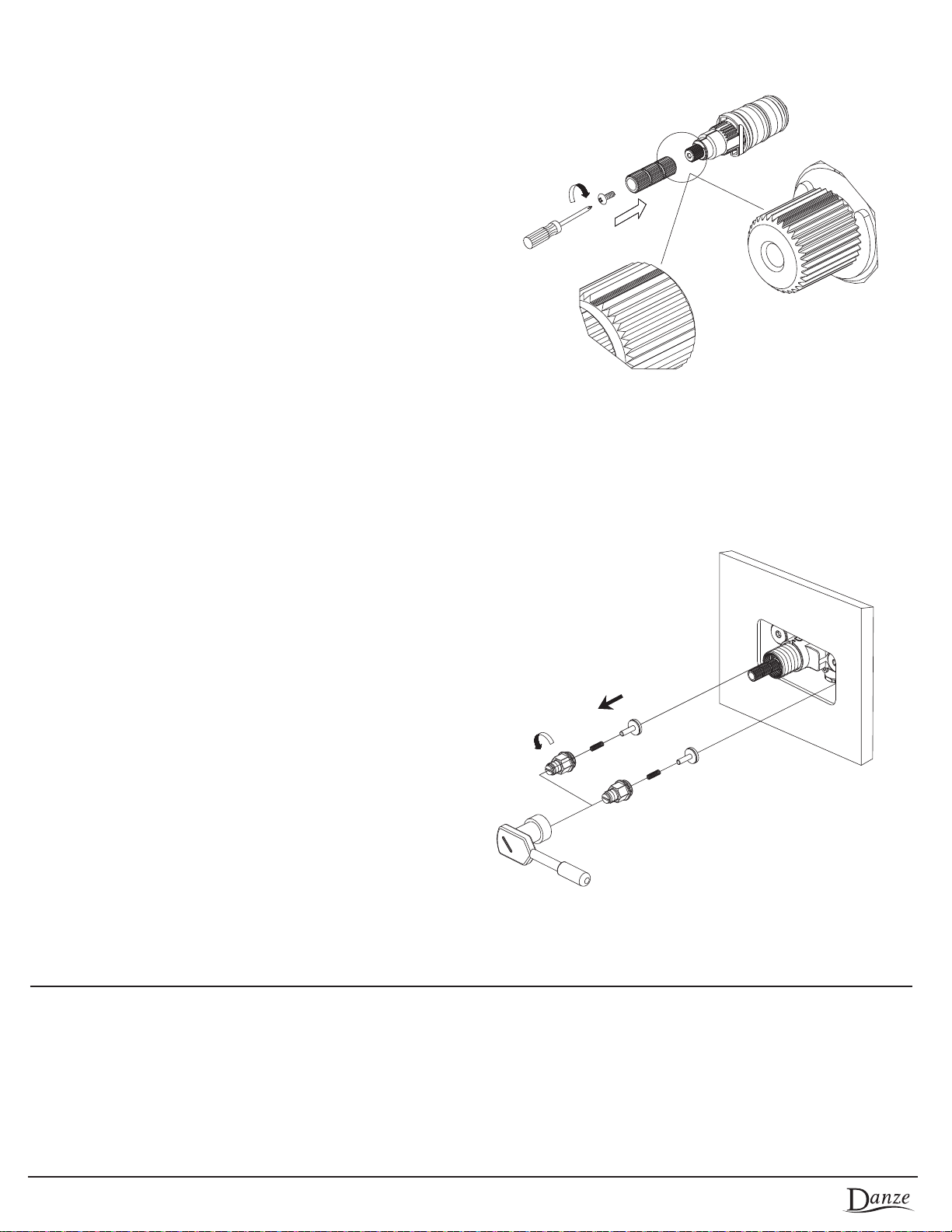

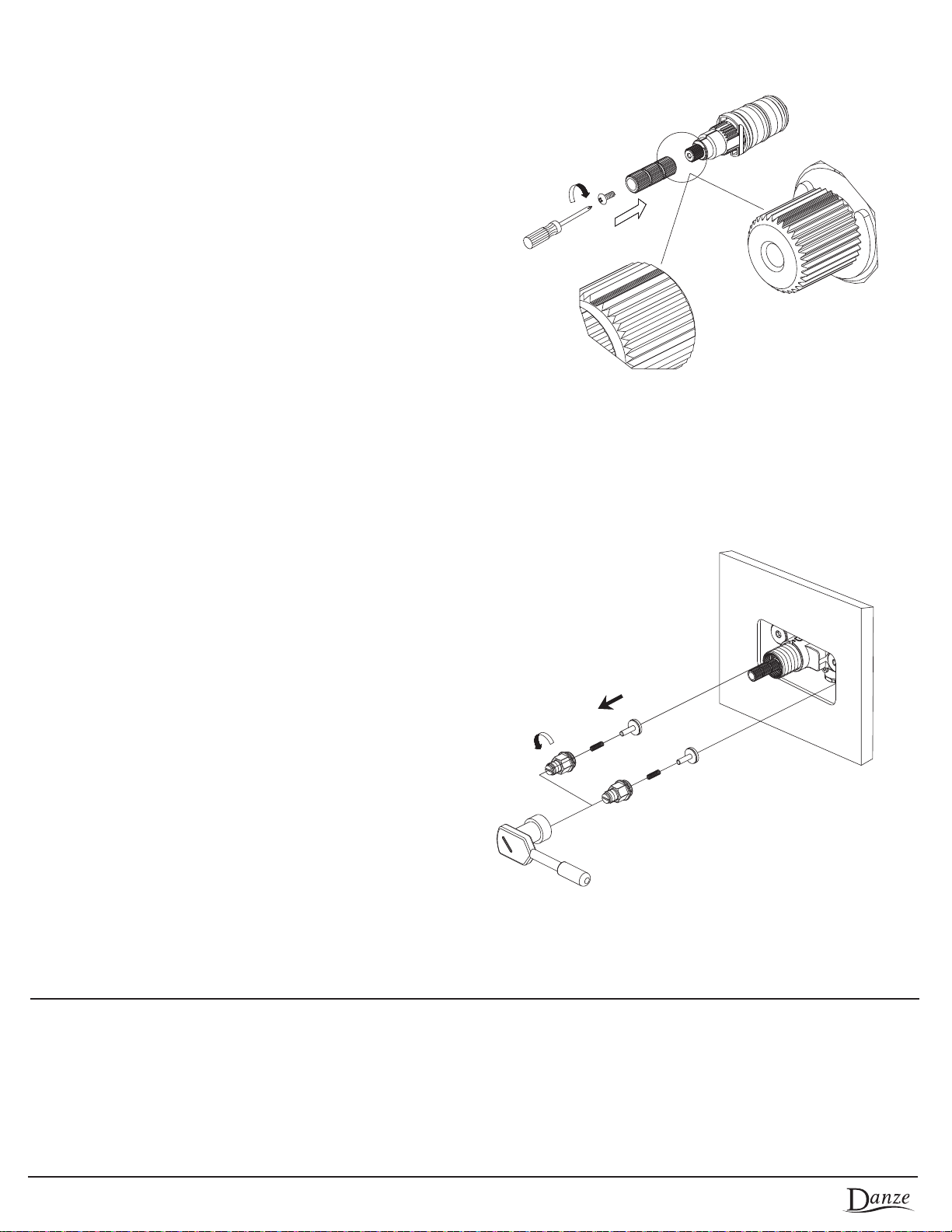

Reinstall the stem extension and slide cartridge into valve

F.

socket : THE NOTCH OF STEM EXTENSION SHOULD BE
IN LINE WITH THE NOTCH OF CARTRIDGE STEM.

G.

Reinstall washer and sleeve.

H.

See temperature calibration section for setting max.
temperature.

I.

Reinstall trim to valve.

Check Valve Replacement/Servicing

A.

Turn off water supply to valve.

B.

With a socket wrench of H7/8" (21mm) and at least 1
3/16" (30mm) in depth, remove the check valve from
valve body counterclockwise.

C.

Replace with new check valve and reinstall it to valve
body by doing the step B in reverse, making sure the
check valve is fully opened in the valve body.

D.

Reinstall the trim to valve body.

Warranty + Support

Danze faucets are covered by a manufacturer's "limited lifetime" warranty for manufacturing defects.

Tech Support
Toll Free Service Line
US : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com

10

© 2008 Danze, Inc. All rights reserved.

®

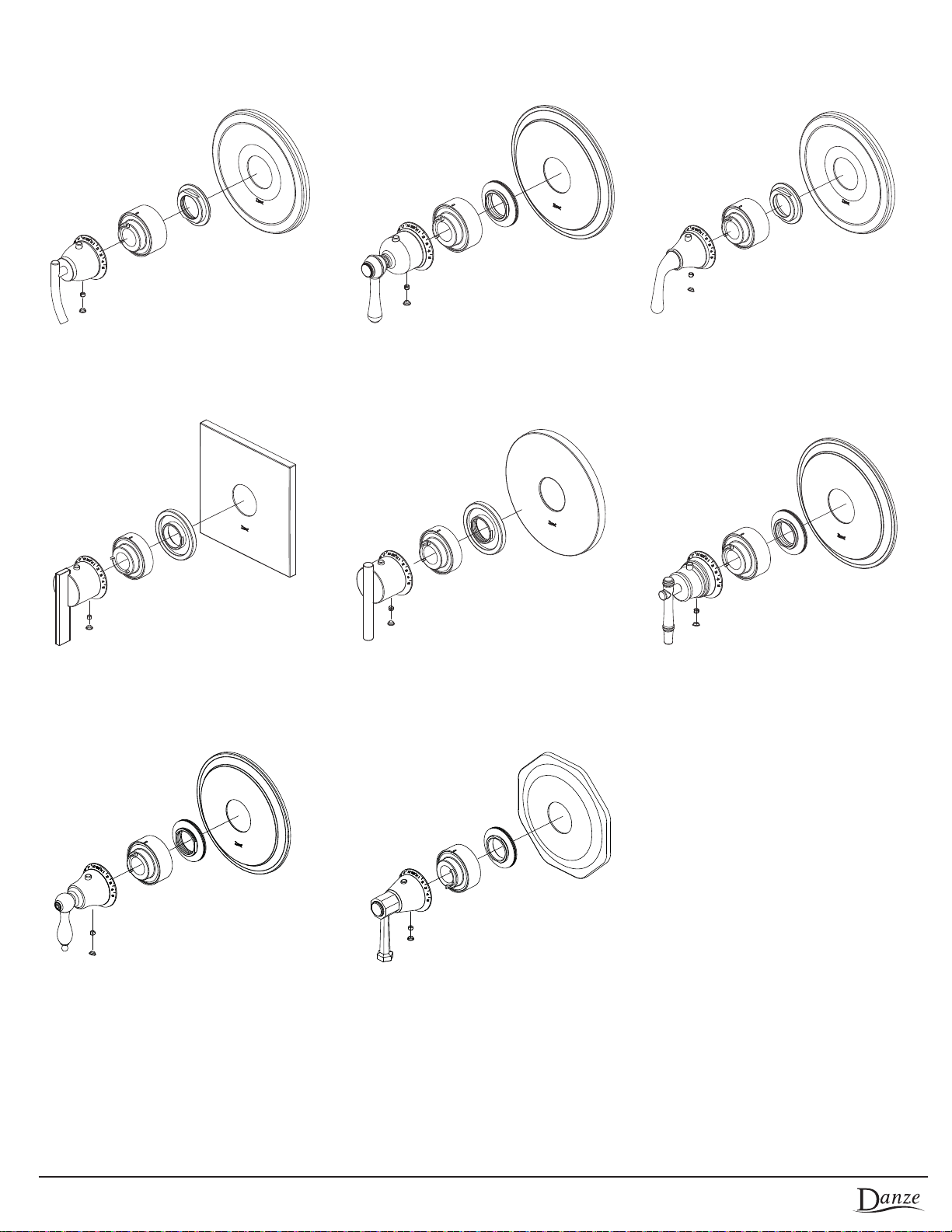

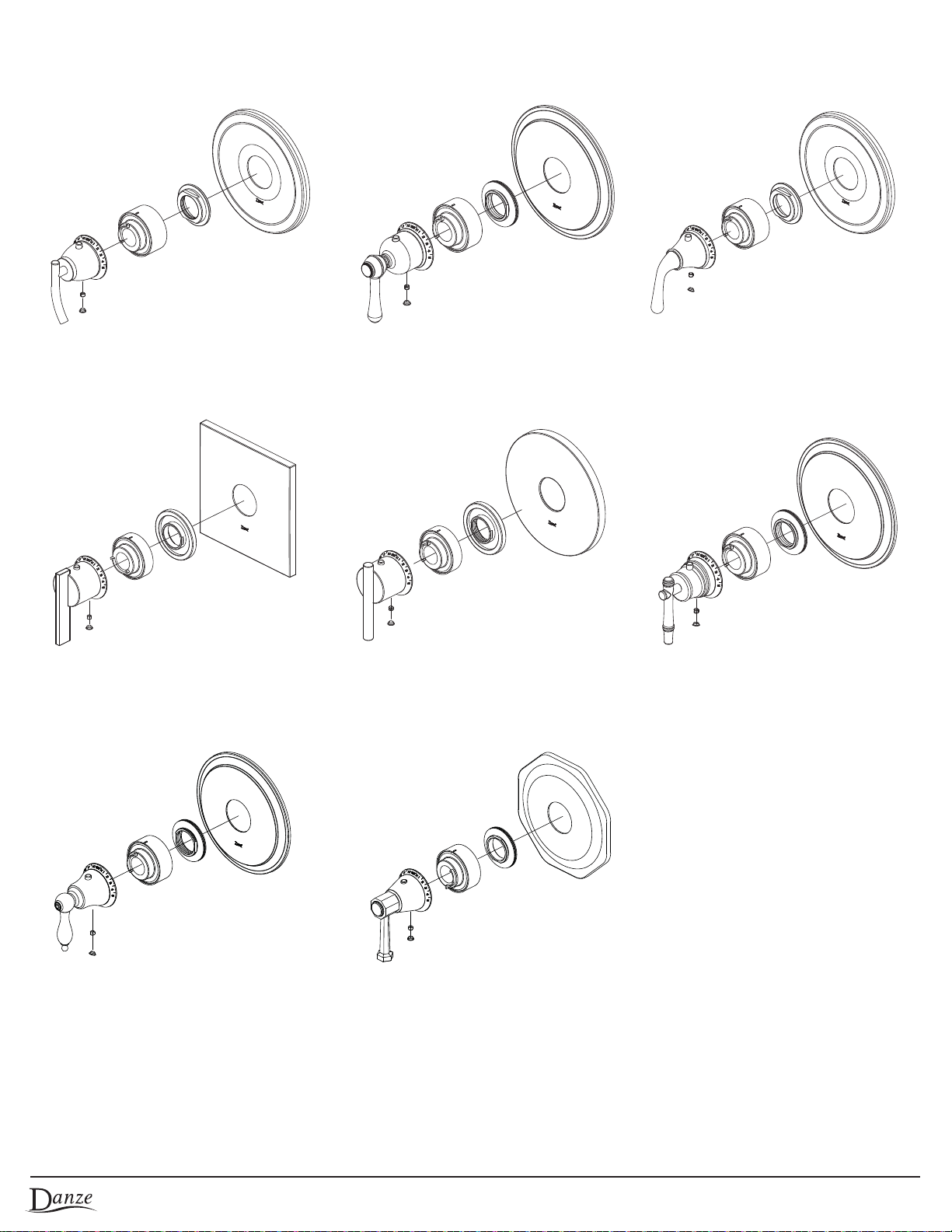

Enclosure - Disassembling Handle Assembly and Escutcheon

Sonora

Sirius

Opulence

Parma

Bannockburn

South Sea

Fairmont Brandywood

®

© 2008 Danze, Inc. All rights reserved.

11

CONTENIDO

PÁGINA

Inglés

Español

Francés

Presentación de producto

Verifique que tenga todas las partes indicadas.

Capuchón ornamental de la manija

Tope

1

12

23

Escudo

Ensamblaje de manija

Llave hexagonal

Disco de temperatura negro

Herramientas necesarias

12

Llave ajustable Pinzas ajustables Destornillador cruciforme

© Danze Inc. 2008. Todos los derechos reservados.

Cinta selladora
para rosce

®

Manual de operación

DANZE ACONSEJA SIEMPRE QUE SEA UN PROFESIONAL AUTORIZADO QUIEN INSTALE LOS PRODUCTOS DE PLOMERÍA.

¡ADVERTENCIA!

No gire el vástago del cartucho sin que las piezas exteriores estén en su sitio o previstas
para el procedimiento de ajuste.

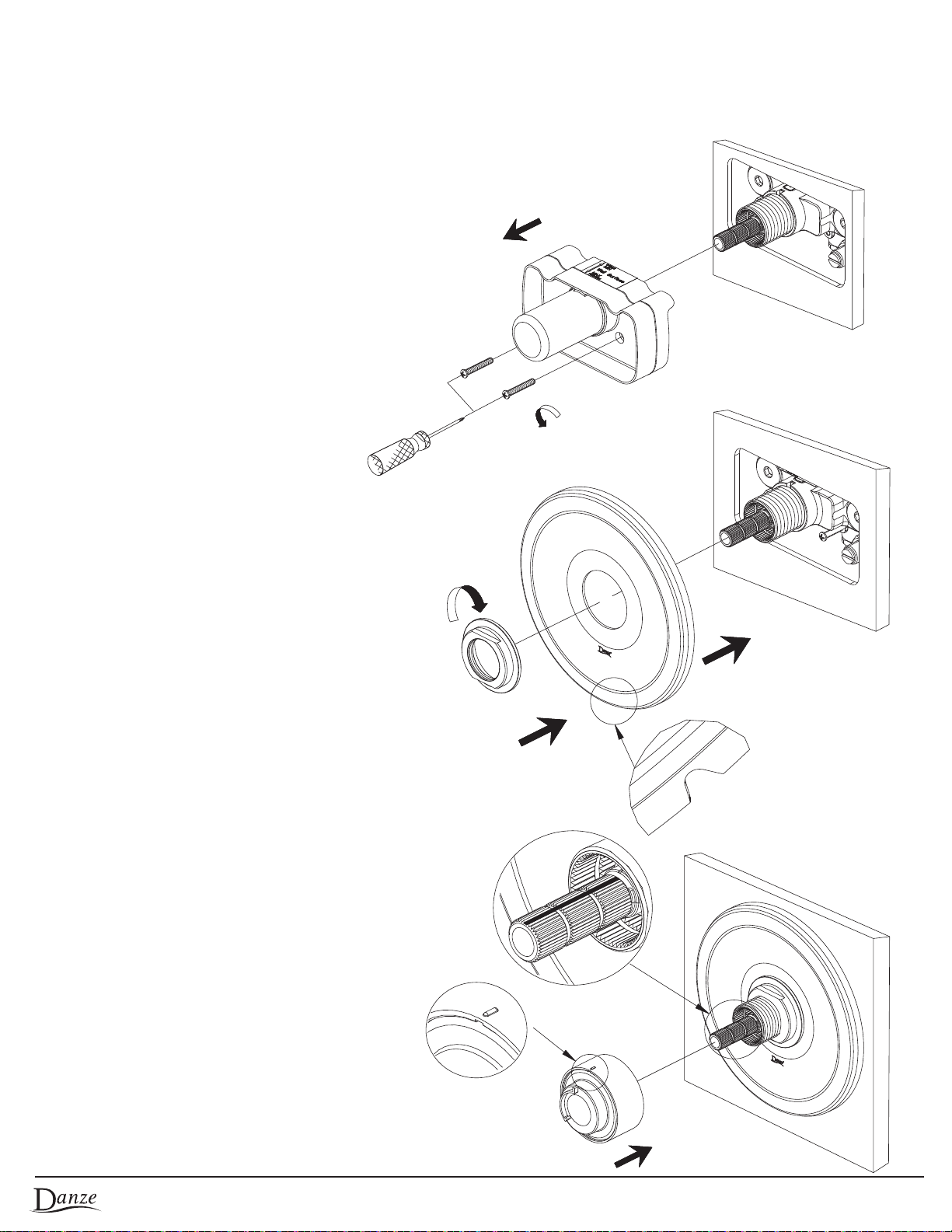

1.

NOTA: Antes de instalar las piezas exteriores

compruebe que la pared acabada quede entre los
límites marcados en la placa para la pared.
Quite la placa para la pared de la válvula
mezcladora de 3/4".

2.

Coloque la junta y el escudo sobre el vástago de la válvula y sujete
con el capuchón ornamental de la manija. Fije el escudo mural
girando el capuchón ornamental de la manija en sentido de las
agujas del reloj hasta.
Nota: Localice la muesca en la parte inferior del escudo

3.

Instale el tope comprobando que el visor esté alineado con
la muesca del vástago del cartucho de la válvula (véase la
ilustración).

®

© Danze Inc. 2008. Todos los derechos reservados.

13

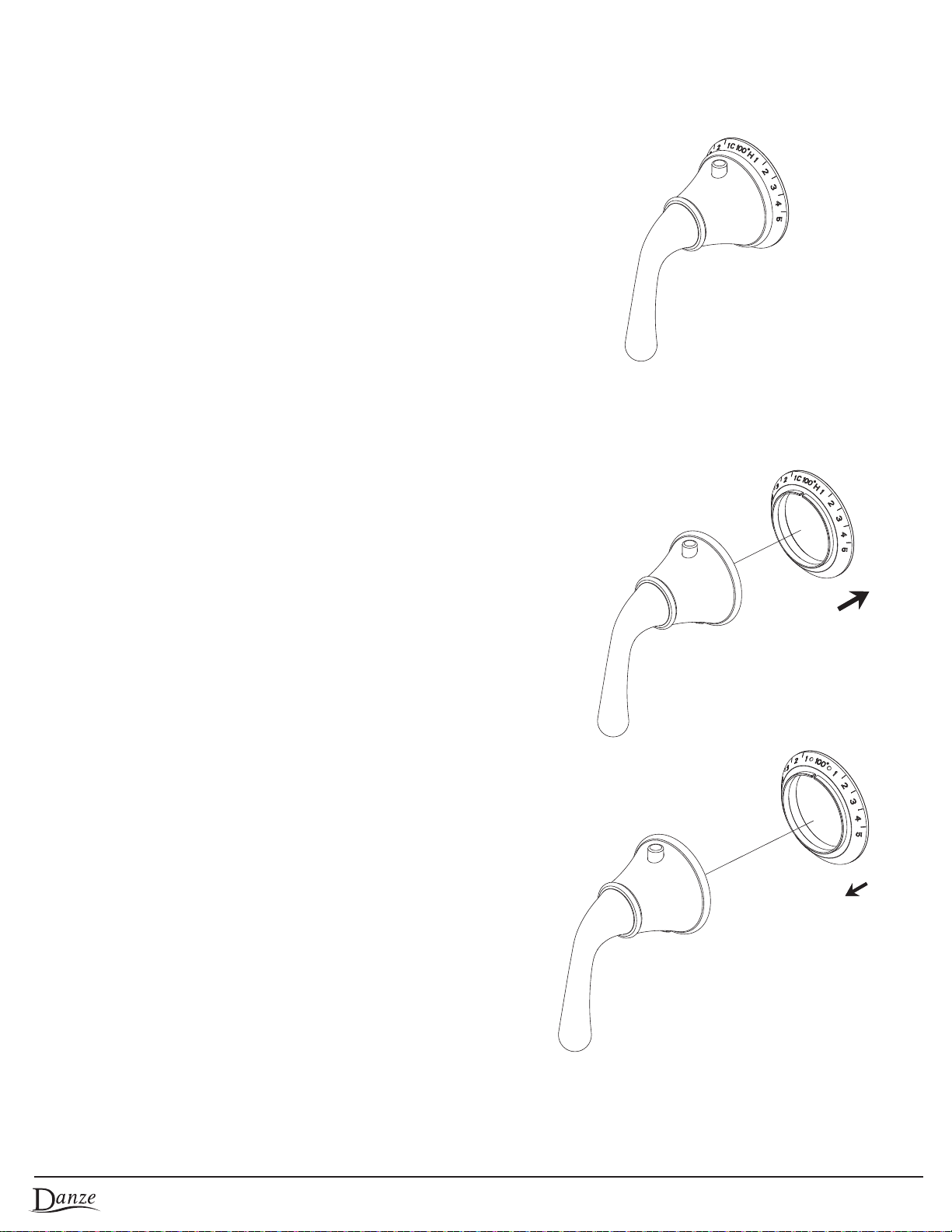

Danze ofrece dos discos de temperatura con las

4.

piezas exteriores de la válvula mezcladora. El
plateado ya viene instalado en la manija.

Para instalar el disco de temperatura negro, quite

4.1
antes el disco plateado.

Vuelva a instalar el disco de temperatura negro.

4.2

Nota: La graduación en el disco de temperatura
es sólo con fines de referencia y no representa la
temperatura real del agua.

14

© Danze Inc. 2008. Todos los derechos reservados.

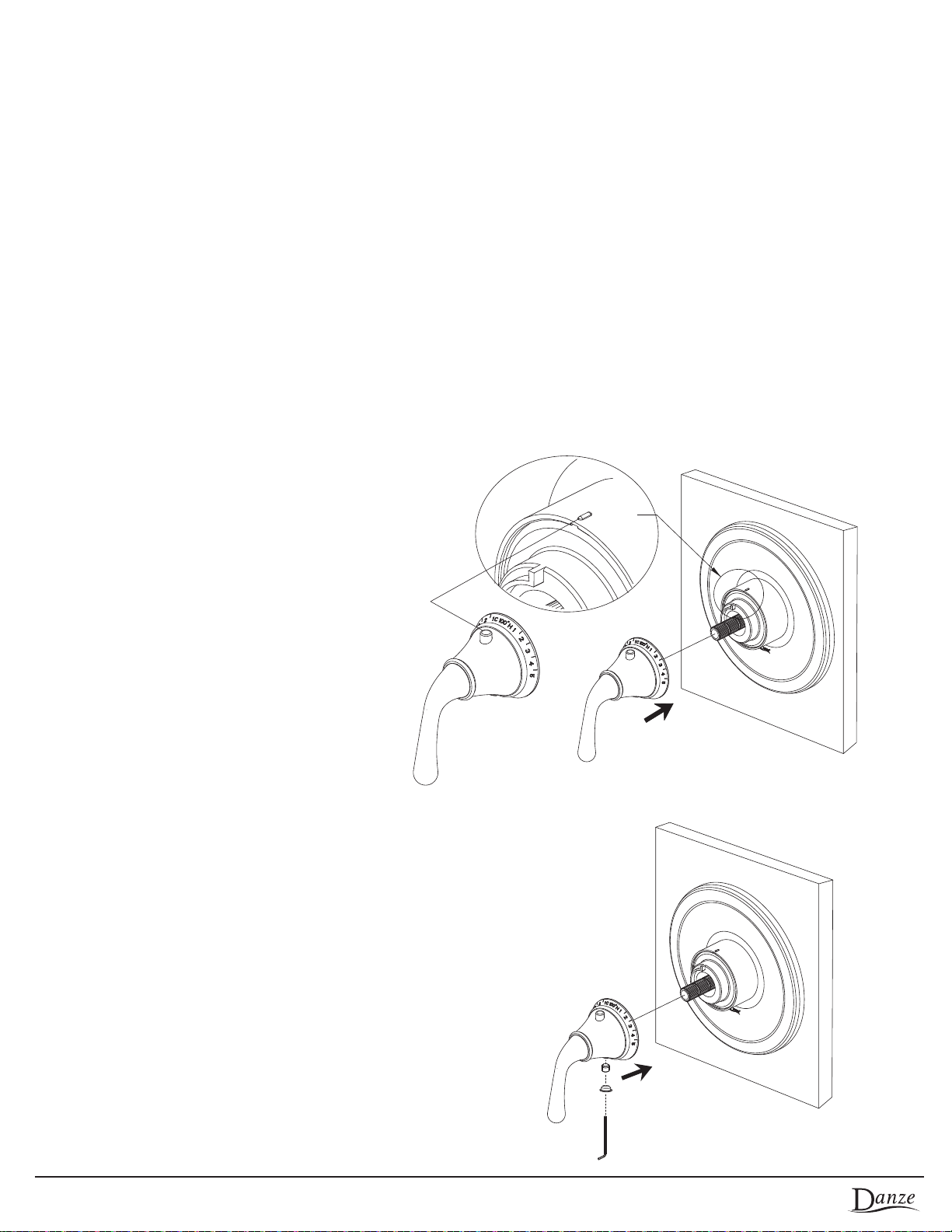

Antes de instalar la manija en el vástago de la válvula

5.

termostática, compruebe que el botón de limitación
de temperatura alta esté alineado con el visor en el
tope (véase la ilustración). Tenga en cuenta que el
visor del tope indica la calibración de fábrica para un
límite de temperatura de 100° F (38° C).

El botón de limitación está alineado con el visor.

Instale el tornillo en la manija termostática y apriete

6.

con la llave hexagonal (provista). A continuación,
coloque el capuchón de la manija.

REGLAJE DE LA TEMPERATURA

7.

La válvula viene calibrada de fábrica para que el agua salga a una temperatura de 100° F (38°C) aproximadamente cuando la
manija está en la posición de limitación de temperatura alta (véase la figura 5). Esta temperatura corresponde aproximadamente
a la línea de graduación de 100° F que aparece en el disco de temperatura de la pieza exterior de la válvula y a la marca de
referencia que se encuentra en la estría del cartucho de la válvula. El reglaje de la temperatura del agua se ha hecho conforme a
las condiciones de fábrica, es decir:

• Presión del agua caliente y fría = 45 lb/pulg_ (3 bar)

• Temperatura del agua caliente = 149° F o 65° C • Temperatura del agua fría = 59° F o 15° C

Si se desea otra gama de temperaturas o si las condiciones actuales de alimentación de agua son muy diferentes, deberá volver a
calibrar los reglajes de la válvula conforme al procedimiento de recalibración del punto 7.2-A, que se muestra más adelante. Si
se necesita una temperatura máxima de agua caliente, también deberá recalibrar la válvula para lograr dicha temperatura
máxima. Véase Reglaje de una temperatura máxima de salida en el apartado 7.2 – B.

ATENCIÓN: RIESGO DE QUEMADURAS

La válvula viene calibrada de fábrica para que el agua salga a una temperatura de 100° F (38°C) aproximadamente en la
posición de limitación de temperatura alta. Esta temperatura corresponde a la línea marcada en el vástago del cartucho de la
válvula. Con arreglo a la temperatura y presión utilizadas en fábrica para calibrar la válvula, la temperatura máxima de salida es
de unos 120°F (49°C). Para la calibración, Danze asume que la temperatura de suministro de agua fría es de 59F (15º C) +/- 5F,
y de suministro de agua caliente 149F (65º C) +/- 5F. La presión, tanto del agua fría como caliente, es de 45psi. Las variaciones
importantes en la calibración o en temperatura del suministro de agua que difieren en más 5F (3º C) de las usadas en la fábrica
durante la calibración, pueden acarrear el riesgo de quemaduras. Es importante controlar la temperatura del agua girando
completamente el vástago de temperatura en sentido opuesto a las agujas del reloj (posición de abierto) para determinar la
temperatura máxima del agua. El instalador es responsable por la instalación y calibración apropiada de esta válvula.

®

© Danze Inc. 2008. Todos los derechos reservados.

15

Retire el conjunto de la manija termostática de la válvula.

7.1

7.2-A

7.2-B

Recalibración de la temperatura de salida en la posición de limitación de temperatura alta.

La posición de limitación de temperatura alta está precalibrada en fábrica a unos 100° F. Si necesita una posición de
limitación de temperatura alta diferente, siga estas instrucciones:

1) Retire el conjunto de la manija (véase 7.1).

2) Para escoger una temperatura más alta, gire el vástago del cartucho en sentido antihorario hasta alcanzar la
temperatura deseada. Para una temperatura más baja, gire el vástago del cartucho en sentido horario hasta alcanzar
la temperatura deseada.

3) Vuelva a instalar el conjunto de la manija (véase 7.3).

Verificación de la temperatura máxima de salida de la válvula

La mayoría de las municipalidades exigen una temperatura máxima de salida para las válvulas mezcladoras por punto
de uso. Según los códigos municipales y la temperatura y presión de entrada del agua, su temperatura máxima de
salida puede variar. Verifique su temperatura máxima de salida conforme a estas instrucciones:

1) Cierre los controles de volumen.

16

2) Apriete el botón de limitación de temperatura alta y gire la manija de la válvula termostática en sentido antihorario
hasta que la manija deje de girar. No fuerce la manija más allá de los topes de temperatura máxima instalados en
fábrica.

3) Abra cuidadosamente el control de volumen y deje que la temperatura del agua se estabilice. TENGA MUCHO
CUIDADO YA QUE EL AGUA MEZCLADA PROBABLEMENTE SALDRÁ HIRVIENDO.

4) Si la temperatura de salida está por encima del máximo permitido por los códigos de construcción municipales o si
desea reducir la temperatura máxima del agua caliente con arreglo a una temperatura inferior a la que prescriben los
códigos de construcción, consulte el apartado 7.2-C.

®

© Danze Inc. 2008. Todos los derechos reservados.

7.2-C

Reglaje de la temperatura máxima de salida de la válvula

1) Cierre el control de volumen.

2) Ponga la manija en la posición de limitación de temperatura alta.

3) Retire el conjunto de la manija (figura 7.1).

4) Gire el vástago del cartucho en sentido horario 1/8 de vuelta.

5. Vuelva a instalar el conjunto de la manija (figura 7.3).

6) Verifique la temperatura máxima de salida de la válvula conforme al apartado 7.2-B. Si la temperatura sigue siendo
superior a la deseada, repita las etapas 1 a 5.

Vuelva a instalar el conjunto de la manija

7.3

termostática.

Cierre la manija de control del volumen (gírela en

A.

sentido horario).

B.

Vuelva a instalar la manija de selección de temperatura.
El botón de limitación de temperatura debería estar
alineado con el visor en el tope.

El botón de limitación está alineado con el visor.

C.

Instale el tornillo en la manija termostática y
apriételo con la llave hexagonal (provista). A
continuación ponga el capuchón de la manija.

®

© Danze Inc. 2008. Todos los derechos reservados.

17

Sustitución o reparación de piezas

1.

Remueva del cuerpo de la válvula las piezas exteriores.

Sustitución o reparación de la válvula de la criba filtrante

A.

Cierre los topes con un destornillador.

B.

Quite las válvulas de la criba filtrante con la llave
hexagonal (provista).

18

© Danze Inc. 2008. Todos los derechos reservados.

®

C.

Quite la criba filtrante y enjuague con agua para retirar
los sedimentos y la suciedad.

D.

Vuelva a instalar las válvulas de la criba filtrante.

E.

Abra los topes y vuelva a instalar la pieza exterior.

Sustitución o reparación del cartucho termostático

A.

Cierre las válvulas de alimentación de agua caliente y
fría situadas a un lado de la válvula mezcladora.

Ponga la herramienta para retirar manguitos (provista) en el

B.

manguito del cartucho.

®

© Danze Inc. 2008. Todos los derechos reservados.

19

C.

Utilice una llave ajustable para girar la herramienta en
sentido antihorario para quitar el manguito.

D.

Quite la arandela metálica. Saque el cartucho de la
válvula: sujete el vástago con las pinzas y saque
cuidadosamente el cartucho termostático del casquillo.
Procure no dañar la estría del vástago.

Quite la extensión del vástago con un destornillador y

E.

sustituya el cartucho termostático.

20

© Danze Inc. 2008. Todos los derechos reservados.

®

Vuelva a instalar la extensión del vástago y ponga el

F.

cartucho en el casquillo de la válvula: LA MUESCA DE
LA EXTENSIÓN DEL VÁSTAGO DEBERÍA ESTAR
ALINEADA CON LA MUESCA DEL VÁSTAGO DEL
CARTUCHO.

G.

Vuelva a instalar la arandela y el manguito.

H.

Consulte el apartado sobre calibración de la
temperatura para regular la temperatura máxima.

I.

Vuelva a instalar la pieza exterior en la válvula.

Sustitución o reparación de la válvula de control

A.

Cierre la alimentación de agua en la válvula.

B.

Utilice una llave de tubo de 7/8" (21 mm) de altura y al
menos 1 3/16" (30 mm) de profundidad para retirar la
válvula de control del cuerpo de la válvula girando en
sentido antihorario.

C.

Sustituya la válvula de control por una nueva e instálela
en el cuerpo de la válvula siguiendo las indicaciones de
la etapa B en orden inverso. Compruebe que la válvula
esté totalmente abierta en el cuerpo de la válvula.

D.

Vuelva a instalar la pieza exterior en el cuerpo de la
válvula.

Garantía y apoyo

Los grifos Danze están protegidos por una garantía del fabricante, limitada, de por vida, que cubre defectos de fabricación.

Apoyo técnico
Línea telefónica gratis
US : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com

®

© Danze Inc. 2008. Todos los derechos reservados.

21

Enclosure - Disassembling Handle Assembly and Escutcheon

Sonora

Sirius

Opulence

Parma

Bannockburn

South Sea

Fairmont Brandywood

22

© Danze Inc. 2008. Todos los derechos reservados.

®

TABLE DES MATIÈRES

P (page)

Section en anglais

Section en espagnol

Section en français

Présentation de produit

Vérifier pour vous assurer que vous avez en main les pièces indiquées ci-dessous.

Écusson

Garniture circulaire de manette

Butée

1

12

23

Assemblage de manette

Clé hexagonale

Sélecteur de température noir

Outils requis

Ruban pour tuyauClé à molette Pince multiprise Tournevis Phillips

®

© 2008 Danze, Inc. Tous droits réservés.

23

Manuel des instructions d’utilisation

DANZE RECOMMANDE QUE LES ARTICLES DE PLOMBERIE SOIENT TOUJOURS INSTALLÉS PAR UN PROFESSIONNEL QUALIFIÉ.

AVERTISSEMENT!

Ne pas tourner la tige de la cartouche si la manette n’est pas installée,
sauf indication dans les instructions de réglage.

1.

REMARQUE : Avant d’installer la manette, s’assurer

que l’épaisseur du mur fini se situe entre les limites
indiquées sur le protège-plâtre.
Retirer le protège-plâtre du mitigeur de 3/4 po.

2.

Mettre le joint et l’écusson sur la tige du mitigeur et fixer à
l’aide de la garniture circulaire de la manette. Fixer l’écusson
mural en tournant la garniture circulaire de manette dans le
sens des aiguilles d’une montre.
Remarque: Repérer le cran en bas de l’écusson.

3.

Installer la butée, en s’assurant que le repère et la marque
sur la tige de la cartouche du mitigeur sont vis-à-vis (voir
l'illustration).

24

© 2008 Danze, Inc. Tous droits réservés.

®

Danze offre deux sélecteurs de température avec la

4.

manette de manœuvre du mitigeur. Le sélecteur
plaqué est déjà fixé à la manette.

Pour installer le sélecteur noir, retirer le sélecteur

4.1
plaqué.

Mettre le sélecteur noir en place.

4.2

Remarque : Les repères sur le sélecteur de
température sont des indications seulement et
ne correspondent pas à la température réelle
de l’eau.

®

© 2008 Danze, Inc. Tous droits réservés.

25

Avant d’installer la manette sur la tige du mitigeur

5.

thermostatique, s'assurer que le limiteur de
température maximale à bouton-poussoir est vis-à-vis
le repère sur la butée (voir l'illustration). Remarque : le
repère sur la butée indique le réglage de la
température maximale en usine, soit 100 °F (38 °C).

Le limiteur à bouton-poussoir est vis-à-vis le repère.

Insérer la vis dans la manette et la serrer avec la clé

6.

hexagonale (fournie), puis fixer la manette au
mitigeur.

RÉGLAGE DE LA TEMPÉRATURE

7.

Le mitigeur est réglé en usine pour fournir de l’eau à environ 100 °F (38 °C) quand la manette est à la position de température
maximale (figure 5). Cette température correspond à la ligne 100 °F (38 °C) sur le sélecteur et à la marque de référence sur la
cannelure de la cartouche du mitigeur. Prendre note que les réglages de température sont basés sur les conditions en usine :

• Pression de l’eau chaude et froide = 45 psi (3 bars)

• Température de l’eau chaude = 149 °F ou 65 °C • Température de l’eau froide = 59 °F ou 15 °C

Si une autre fourchette de températures est désirée ou si les conditions d'alimentation en eau sont très différentes, il faut calibrer
de nouveau le mitigeur en suivant la procédure de recalibrage expliquée au point 7.2-A ci-dessous. Si l’eau chaude doit être
réglée à une température maximale, il sera peut-être nécessaire de régler de nouveau le mitigeur pour obtenir la température de
sortie maximale requise. Voir Réglage de la température de sortie maximale à la section 7.2-B.

ATTENTION : RISQUES DE BRÛLURES

Le mitigeur a été réglé en usine pour fournir une eau à 100 °F (38 °C) à la position de température maximale. Cette température
correspond à la ligne sur la tige de la cartouche du mitigeur. Selon les données de température et de pression utilisées en usine
pour calibrer le mitigeur, la température de sortie maximale est d’environ 120 °F (49 °C). Pour effectuer le calibrage, Danze
présume que la température de l’alimentation en eau froide est de 59 °F (15 °C) ± 5 °F et que la température de l’alimentation en
eau chaude est de 149 °F (65 °C) ± 5°F. La pression de l’eau chaude et de l’eau froide est de 45 psi. Toute variation significative
du calibrage ou toute variation de la température de l’alimentation en eau (de plus de 5 °F ou 3 °C) par rapport aux données dont
on s’est servi à l’usine lors de la procédure de calibrage peut produire des températures pouvant présenter des dangers de
brûlures. Il est important de vérifier la température de l’eau alors que la tige de température est complètement tournée dans le sens
contraire des aiguilles d’une montre (ouvert) pour déterminer la température maximum de l’eau qui s’écoulera. L’installateur est
responsable de l’installation adéquate et du recalibrage de ce mitigeur.

26

© 2008 Danze, Inc. Tous droits réservés.

Enlever la manette du mitigeur thermostatique.

7.1

Recalibrage de la température de sortie à la position de température maximale

7.2-A

La température maximale a été calibrée en usine à environ 100 °F (38 °C). Si une température différente est requise,
suivre les instructions ci-dessous :

1.) Enlever la manette (voir 7.1).

2.) Pour une température plus élevée, tourner la tige de la cartouche dans le sens contraire des aiguilles d’une montre
jusqu’à la température désirée. Pour une température plus basse, tourner la tige de la cartouche dans le sens des
aiguilles d’une montre jusqu’à la température désirée.

7.2-B

3) Remettre la manette en place (voir 7.3).

Vérification de la température de sortie maximale du mitigeur

La plupart des municipalités exigent de régler la température de sortie maximale des mitigeurs. Selon les codes locaux
et la température et la pression d’entrée de l’eau, la température de sortie maximale peut varier. Vérifier la température
de sortie maximale comme suit :

1) Fermer le régulateur de débit.

2) Appuyer sur le limiteur de température maximale et tourner la manette du mitigeur thermostatique dans le sens
contraire des aiguilles d’une montre jusqu’à ce qu’il soit impossible de la tourner davantage. Ne pas exercer de
pression pour aller au-delà de la butée de température maximale installée en usine.

3) Tourner tout doucement le régulateur de débit et attendre que la température de l’eau se stabilise. FAIRE TRÈS
ATTENTION, CAR LA TEMPÉRATURE PEUT ÊTRE TRÈS CHAUDE ET CAUSER DES BRÛLURES.

4) Si la température de sortie est au-dessus du maximum permis par les codes du bâtiment locaux ou pour fixer la
température maximale de l’eau chaude à un réglage inférieur à celui prescrit par les codes du bâtiment, suivre les
instructions énoncées au point 7.2-C ci-dessous.

®

© 2008 Danze, Inc. Tous droits réservés.

27

7.2-C

Réglage de la température de sortie maximale du mitigeur

1) Fermer le régulateur de débit.

2) Tourner la manette à la position de température maximale.

3) Enlever la manette (figure 7.1).

4) Tourner la tige de la cartouche dans le sens des aiguilles d'une montre de 1/8 de tour.

5) Remettre la manette en place (figure 7.3).

6) Vérifier la température de sortie du mitigeur en suivant les instructions données au point 7.2-B. Si la température est
toujours trop élevée, répéter les étapes 1 à 5.

Réinstallation de la manette

7.3
A.

TFermer le régulateur en le tournant dans le sens des
aiguilles d'une montre.

Réinstaller la manette munie du sélecteur de

B.

température. Le limiteur de température doit être
vis-à-vis le repère sur la butée.

Le limiteur à bouton-poussoir est vis-à-vis le repère.

C.

Insérer la vis dans la manette et la serrer avec
la clé hexagonale (fournie), puis fixer la
manette au mitigeur.

28

© 2008 Danze, Inc. Tous droits réservés.

®

Remplacement des pièces/entretien

1.

Enlever la garniture du corps du mitigeur.

Replacement/entretien de la valve-filtre

A.

Couper l’alimentation avec un tournevis.

B.

Enlever les valves-filtres avec la clé hexagonale (fournie).

®

© 2008 Danze, Inc. Tous droits réservés.

29

C.

Enlever le filtre et le rincer sous l’eau courante pour
enlever les résidus et autres particules.

D.

Remettre les valves-filtres en place.

E.

Ouvrir l’alimentation en eau et réinstaller la manette.

Remplacement/entretien de la cartouche thermostatique

A.

Fermer l’alimentation en eau chaude et froide située de
chaque côté du corps du mitigeur.

Fixer l’outil d’enlèvement du manchon (fourni) au manchon

B.

de la cartouche.

30

© 2008 Danze, Inc. Tous droits réservés.

®

C.

Avec une clé à molette, tourner l'outil dans le sens des
aiguilles d'une montre pour retirer le manchon.

D.

Enlever la rondelle de métal. Sortir la cartouche : tenir
la tige avec des pinces et tirer délicatement pour sortir la
cartouche thermostatique directement hors de la douille.
Prendre garde de ne pas endommager la cannelure de
la tige.

Enlever la rallonge de tige avec un tournevis et

E.

remplacer la cartouche thermostatique.

®

© 2008 Danze, Inc. Tous droits réservés.

31

Réinstaller la rallonge de tige et glisser la cartouche sur la

F.

douille du mitigeur.
LA MARQUE SUR LA RALLONGE DE TIGE DOIT ÊTRE
VIS-À-VIS LA MARQUE SUR LA TIGE DE LA CARTOUCHE.

G.

Réinstaller la rondelle et le manchon.

H.

Consulter la section sur le calibrage de la température
pour régler la température maximale.

I.

Réinstaller la manette.

Remplacement/entretien du clapet de non-retour

A.

Couper l’alimentation en eau du régulateur.

B.

À l’aide d’une clé à douille de 7/8 po (21 mm) H et
d’une profondeur d’au moins 1 3/16 po (30 mm),
enlever le clapet de non-retour du mitigeur en tournant
dans le sens contraire des aiguilles d’une montre.

C.

Installer un nouveau clapet sur le corps du mitigeur en
suivant les instructions de l'étape B en sens inverse et en
s'assurant que le clapet de non-retour est entièrement
ouvert dans le corps du mitigeur.

D.

Réinstaller la manette.

Garantie et soutien

Les robinets Danze sont couverts par une « garantie à vie » du fabricant contre tout vice de fabrication.

Soutien technique
Numéro sans frais
Etats-Unis : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com

32

© 2008 Danze, Inc. Tous droits réservés.

®

Enclosure - Disassembling Handle Assembly and Escutcheon

Sonora

Sirius

Opulence

Parma

Bannockburn

South Sea

Fairmont Brandywood

®

© 2008 Danze, Inc. Tous droits réservés.

33

™

surprize!

Every element in your bathroom and kitchen should awaken your senses like a splash of cool
water. That’s what you’ll experience with Danze
happen to be surprisingly affordable. And since Danze is made by Globe Union, one of the
world’s premier manufacturers of kitchen and bath faucets and accessories,you can feel
confident that our products will provide years of beauty and trouble-free performance.

Es importante que disfrute cada pieza de su baño y cocina. Y así será con los hermosos
diseños que Danze

®

le ofrece a precios razonables. Los productos Danze son manufactura­dos por Globe Union, uno de los fabricantes de accesorios para baños y cocinas de más
renombre. Puede tener la seguridad de que con nuestros productos disfrutará hermosos
diseños y buen funcionamiento durante muchos años.

®

. Surprisingly beautiful designs that also

Chaque élément de votre salle de bain et de votre cuisine doit éveiller vos sens comme une
aspersion d’eau froide. Avec Danze

®

, vous ressentirez cette sensation. La conception de
ses modèles, d’une étonnante beauté, est également étonnamment abordable. De plus,
puisque les produits Danze sont fabriqués par Globe Union, l’un des premiers fabricants
mondiaux de robinets d’évier, de bain et d’accessoires, vous pouvez être assurés que nos
produits fonctionneront sans problème et en beauté des années durant.

CALL 1-888-328-2383 OR VISIT WWW.DANZE.COM

LLÁMENOS AL 1-888-328-2383 O CONTÁCTENOS EN WWW.DANZE.COM

APPELEZ AU 1-888-328-2383 OU VISITEZ LE WWW.DANZE.COM

©2008 DANZE, INC. ALL RIGHTS RESERVED.

©DANZE INC. 2008. TODOS LOS DERECHOS RESERVADOS.

©2008 DANZE, INC. TOUS DROITS RÉSERVÉS.
