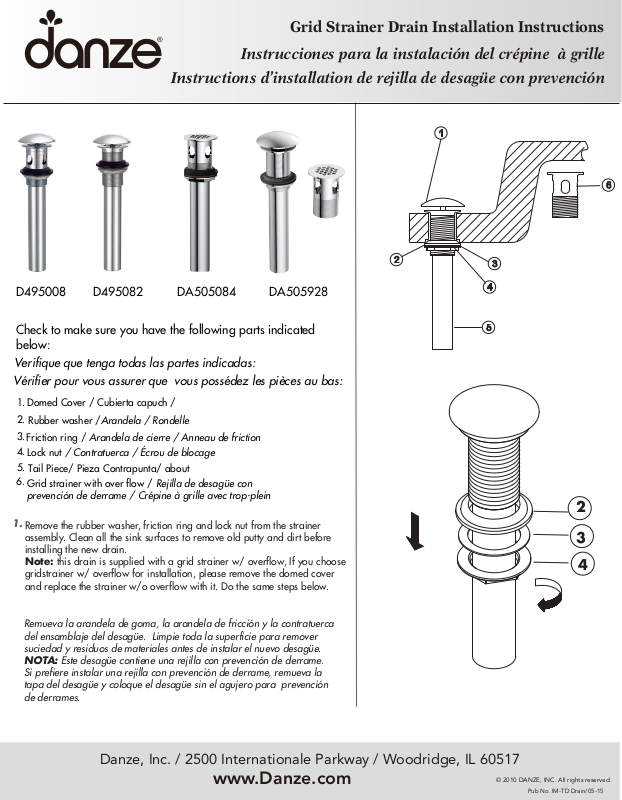

Page 1
Grid Strainer Drain Installation Instructions
Instrucciones para la instalación del crépine à grille
Instructions d’installation de rejilla de desagüe con prevención
D495008

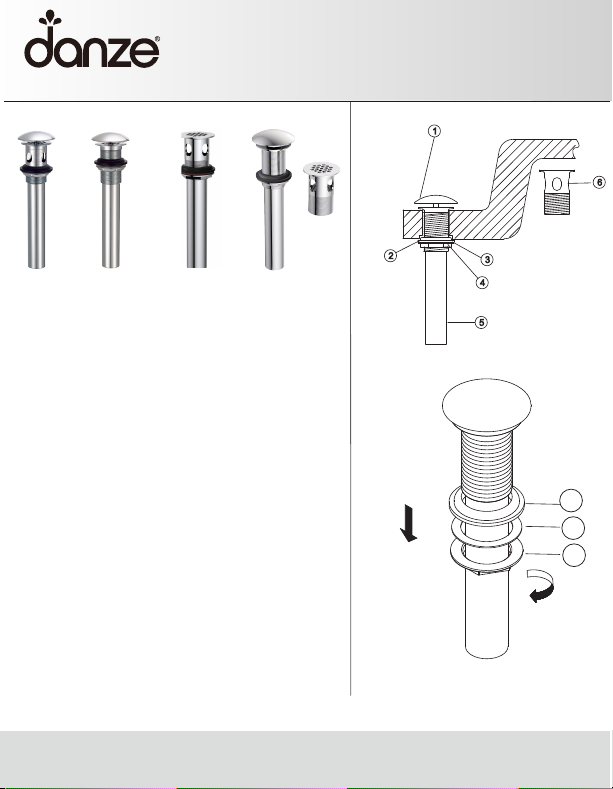

Check to make sure you have the following parts indicated
below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Domed Cover /
1.
2.
Rubber washer /Arandela / Rondelle
3.
Friction ring / Arandela de cierre / Anneau de friction
4.
Lock nut / Contratuerca / Écrou de blocage
5.
Tail Piece/ Pieza Contrapunta/ about
6.
Grid strainer with over flow / Rejilla de desagüe con
prevención de derrame / Crépine à grille avec trop-plein
1.
Remove the rubber washer, friction ring and lock nut from the strainer
assembly. Clean all the sink surfaces to remove old putty and dirt before
installing the new drain.
Note: this drain is supplied with a grid strainer w/ overflow, If you choose
gridstrainer w/ overflow for installation, please remove the domed cover
and replace the strainer w/o overflow with it. Do the same steps below.
Remueva la arandela de goma, la arandela de fricción y la contratuerca
del ensamblaje del desagüe. Limpie toda la superficie para remover
suciedad y residuos de materiales antes de instalar el nuevo desagüe.
NOTA: Este desagüe contiene una rejilla con prevención de derrame.
Si prefiere instalar una rejilla con prevención de derrame, remueva la
tapa del desagüe y coloque el desagüe sin el agujero para prevención
de derrames.
D495082 DA505084 DA505928
Cubierta capuch /
1
5
2
3
4
5
2
3
4
Danze, Inc. / 2500 Internationale Parkway / Woodridge, IL 60517
www.Danze.com
© 2010 DANZE, INC. All rights reserved.
Pub No. IM-TD Drain/05-15
Page 2
Grid Strainer Drain Installation Instructions
Instrucciones para la instalación del crépine à grille
Instructions d’installation de rejilla de desagüe con prevención
Enlever la rondelle de caoutchouc, l’anneau de friction et l’écrou de
blocage de la crépine. Nettoyer toutes les surfaces du lavabo pour
enlever le vieux mastic et la saleté avant d’installer le nouveau drain.
Remarque: ce drain comprend une crépine à grille avec trop-plein.
Si vous préférez installer une crépine à grille avec trop-plein, veuillez
enlever le couvercle bombé et le remplacer par la crépine sans trop-plein.
Passer ensuite aux étapes ci-dessous.

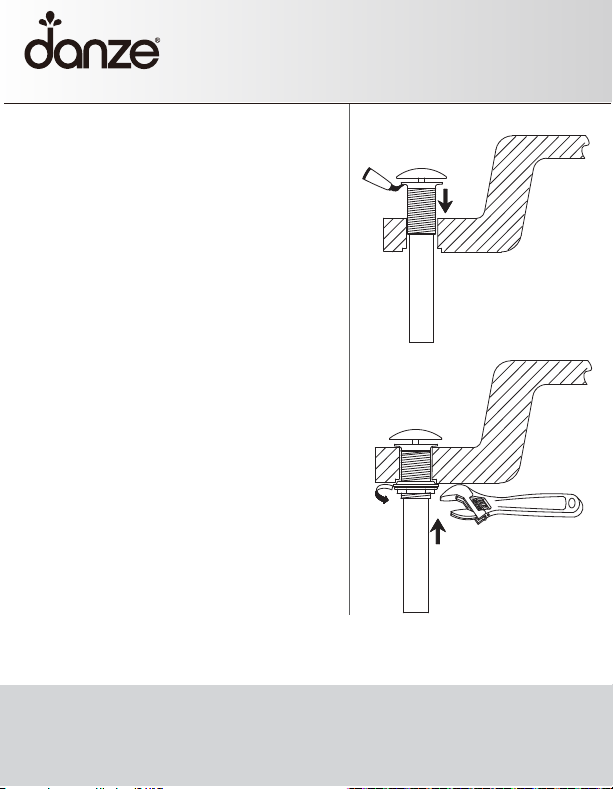

2.
Place a ring of silicone sealant beneath lip of strainer (1) and
place in opening of sink. Press down firmly to secure the strainer.
Ponga sellador de silicona en forma de anillo debajo del
reborde de la rejilla de desagüe (1) in colóquela en el agujero
del lavamanos. Presione hacia abajo con firmeza para asegurar la rejilla.
Appliquer un cordon de enduit d'étanchéité au silicone sous la
collerette de la crépine (1) et placer dans l’ouverture de l’évier.
Appuyer fermement pour fixer la crépine.
3.
Screw the rubber washer (2), friction ring (3) and lock nut (4) onto the
strainer assembly. Tighten the lock nut (4) .
Ensamble la arandela de goma (2), el anillo de fricción (3) y la
contratuerca (4) en el ensamblaje de la rejilla. Ajuste la contratuerca.
Visser la rondelle de caoutchouc (2), la rondelle à friction (3) et l’écrou
de blocage (4) sur la crépine. Serrer l’écrou de blocage (4).
Cleaning Instructions / Instrucciones para la limpieza / Directives de nettoyage
To maintain and protect the fi ne luster of all products, clean with a soft, damp cloth only. DO NOT USE detergents or cleanser as they may harm the
protective fi nish.
Para mantener y proteger el lustre de los productos, use sólo un trapo limpio y húmedo para la limpieza. NO USO detergentes o limpiadores porque
pueden dañar el acabador.
Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chiffon doux et humide. NE PAS EMPLOYER de détergents ni de
nettoyants, car ils peuvent abîmer le fi ni protecteur.
Questions: Contact Danze technical service at
Si tiene preguntas, llame al servicio técnico de Danze en los teléfonos
Questions : Communiquez avec le service technique d’Danze au
888-328-2383 (USA) 800-487-8372 (Canada)
