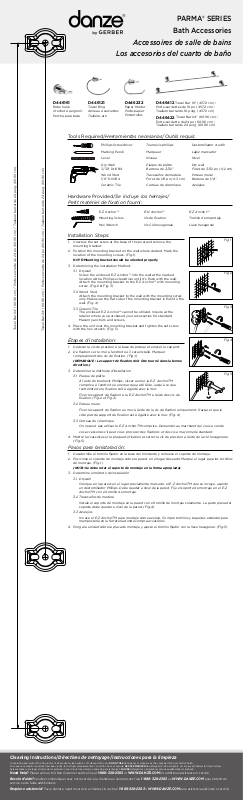

Page 1

PARMA® SERIES

Bath Accessories

Accessoires de salle de bains

Los accesorios del cuarto de baño

D446161

Robe hook

Crochet à peignoir Percha para bata

Tools Required/Herramientas necesarias/Outils requis:

Hardware Provided/Se incluye los herrajes/ Petit matériel de fixation fourni:

D446121

Towel Ring

Anneau à serviettes Toallero-aro

Phillips Screwdriver Tournevis phillips Destornillador crucifo

Marking Pencil Marqueur Lápiz marcador

Level Niveau Nivel

Dry Wall 3/32” Drill Bit

Wood Stud 1/8” Drill Bit

Ceramic Tile Carreau de céramique Azulejos

E-Z Anchor™ E-N Anchor™ E-Z Anchor™

Mounting Screw Vis de fixation Tornillo de mopntaje

Hex Wrench Vis Clé hexagonale Llave hexagonal

D446232

Paper Holder

Porte-papier Portarrollos

D446412

Porte-serviettes de 18 po (45,72 cm) / Toallero barral de 18 pulg. (45.72 cm)

D446422

Porte-serviette de 24 po (60,96 cm) / Toallero barral de 24 pulg. (60.96 cm)

Plaque de plâtre Barrena de 3/32”

Travesaños de madera Foret de 1/8 po (0,3 cm)

Towel Bar 18'' (45.72 cm) /

Towel Bar 24" (60.96 cm) /

Dry wall Foret de 3/32 po (0,2 cm)

Poteau mural Barrena de 1/8”

Towel Bar 24" (60.96 cm) / Porte-serviette de 24 po (60,96 cm) / Toallero barral de 24 pulg. (60.96 cm)

Installation Steps:

1. Unscrew the set screw at the base of the post and remove the mounting bracket.

2. Position the mounting bracket on the wall where desired. Mark the location of the mounting screws. (Fig-1)

NOTE:Mounting bracket should be oriented properly

3. Determining the Installation Method:

3.1 Drywall

Screw the enclosed E-Z Anchor™ into the wall at the marked location with a Phillips screwdriver until it’s flush with the wall. Attach the mounting bracket to the E-Z Anchor™ with mounting screw. (Fig-2 & Fig-3)

3.2 Wood Stud

Attach the mounting bracket to the wall with the mounting screw only. Make sure the flat side of the mounting bracket is flush to the wall. (Fig-4)

3.3 CeramicTile

The enclosed E-Z Anchor™ cannot be utilized. Inquire at the retailer where you purchased your accessories for standard Masonry anchors and screws.

4. Place the unit over the mounting bracket and tighten the set screw with the hex wrench. (Fig-5)

Étapes d’installation:

1. Dévisser la vis de pression à la base du poteau et enlever le support.

2. De fixation sur le mur à l’endroit où il sera installé. Marquer l’emplacement des vis de fixation. (Fig-1)

(REMARQUE : Le support de fixation doit être tourné dans la bonne direction.)

3. Déterminer la méthode d’installation

3.1 Plaque de plâtre

À l’aide du tournevis Phillips, visser au mur la E-Z AnchorTM comprise, à l’endroit où une marque a été faite, jusqu’à ce que l’extrémité de la fixation soit à égalité avec le mur.

Fixer le support de fixation à la E-Z AnchorTM à l’aide des vis de fixation. (Fig-2 et Fig-3)

3.2 Poteau mural

Fixer le support de fixation au mur à l’aide de la vis de fixation uniquement. S’assurer que le côté plat du support de fixation est à égalité avec le mur. (Fig-4)

3.3 Carreau de céramique

On ne peut pas utiliser la E-Z AnchorTM comprise. Demander au marchand qui vous a vendu vos accessoires s’il peut vous procurer des fixations et des vis à maçonnerie standard.

4. Mettre l’accessoire sur la plaque de fixation et serrer la vis de pression à l’aide de la clé hexagonale. (Fig-5)

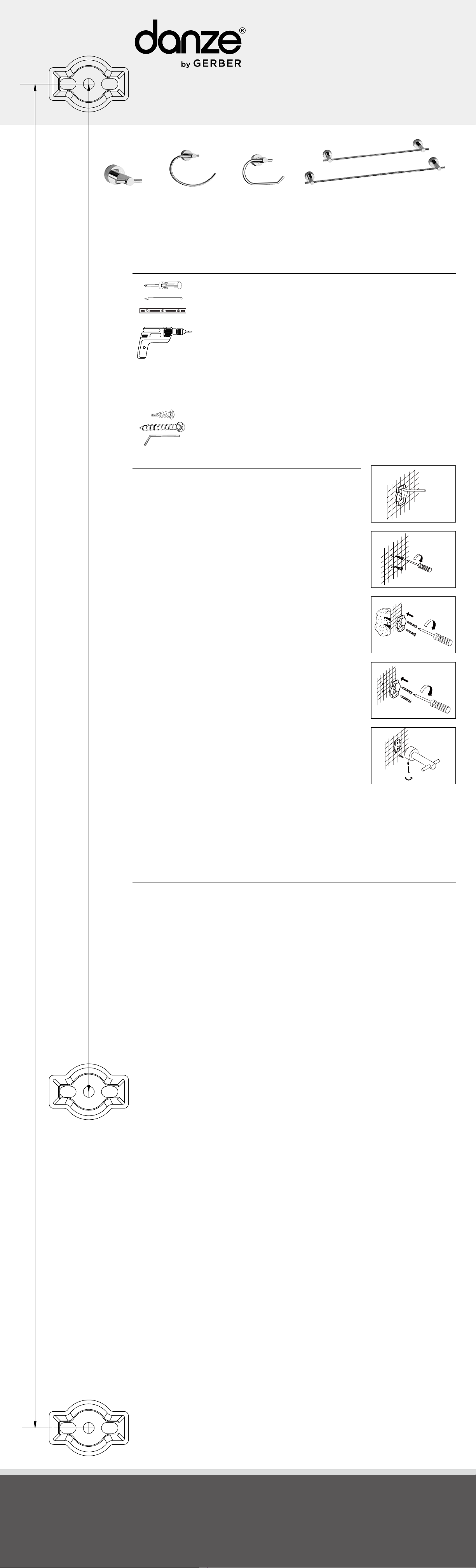

Fig 1

Fig 2

Fig 3

Fig 4

Fig 5

Pasos para lanistalación:

1. Desatornille el tornillo fijador en la base del montante y remueva el soporte de montaje.

2. Posicione el soporte de montaje sobre la pared, en el lugar deseado. Marque el lugar para los tornillos de montaje. (Fig-1)

(NOTA:Se debe rotar el soporte de montaje en la forma apropiada)

3. Determine el método de instalación

3.1 Drywall

Coloque en la pared, en el lugar previamente marcado, el E-Z AnchorTM que se incluye, usando un destornillador Phillips. Debe quedar a nivel de la pared. Fije el soporte de montaje en el E-Z AnchorTM con el tornillo de montaje.

3.2 Travesaños de madera

Instale el soporte de montaje en la pared con el tornillo de montaje solamente. La parte plana del soporte debe quedar a nivel de la pared. (Fig-4)

3.3 Azulejos

No use el E-Z AnchorTM para montaje sobre azulejo. Compre tornillos y taquetes estándar para mampostería en la ferretería donde compra accesorios.

4. Ponga la unidad sobre la placa de montaje y ajuste el tornillo fijador con la llave hexagonal. (Fig-5)

Cleaning Instructions/Directives de nettoyage/Instrucciones para la limpieza

To maintain and protect the fine luster of all products,clean with a soft, damp cloth only.

Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chiffon doux et humide. NE PAS EMPLOYER de détergents ni de nettoyants, car ils peuvent abîmer le fini protecteur. Para mantener y proteger el lustre de los productos, use sólo un trapo limpio y húmedo para la limpieza. NO USE detergentes o limpiadores porque pueden dañar el acabado.

Need Help?

Besoin d’aide?

service ou de l’aide additionnels.

Requiere asistencia?

Please call our toll-free Customer service line at

Veuillez communiquer avec notre service à la clientèle au numéro sans frais

Favor llamar a nuestro servicio a clientes sin costo al

DO NOT USE

1-888-328-2383

detergents or cleanser as they may harm the protective finish.

WWW.DANZE.COM

1-888-328-2383

for additional assistance or service.

WWW.DANZE.COM

para asistencia adicional o servicio.
