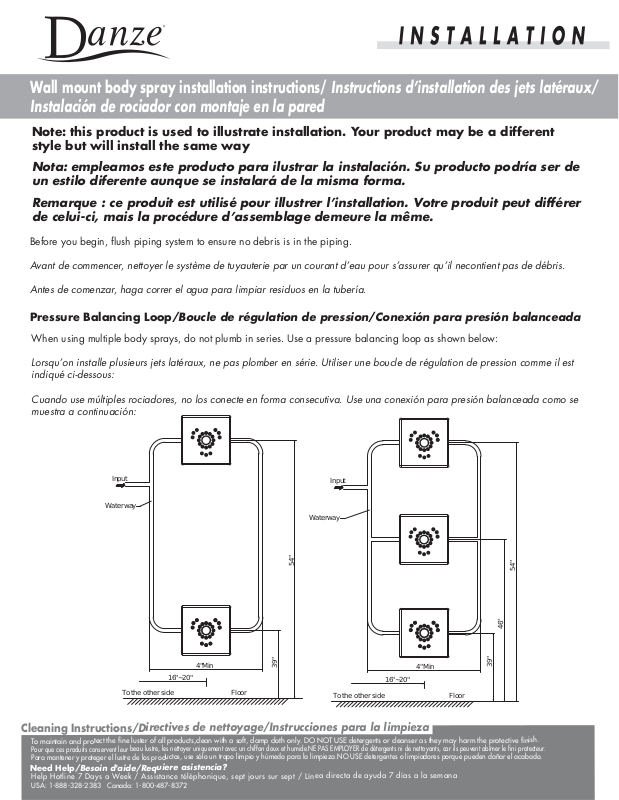

Gerber D460244, D460244BN, D460244BS, D460258, D460258BN Installation Manual

Wall mount body spray installation instructions/ Instructions d’installation des jets latéraux/

Instalación de rociador con montaje en la pared

Note: this product is used to illustrate installation. Your product may be a different

style but will install the same way

Nota: empleamos este producto para ilustrar la instalación. Su producto podría ser de
un estilo diferente aunque se instalará de la misma forma.

Remarque : ce produit est utilisé pour illustrer l’installation. Votre produit peut différer
de celui-ci, mais la procédure d’assemblage demeure la même.

Before you begin, flush piping system to ensure no debris is in the piping.

Avant de commencer, nettoyer le système de tuyauterie par un courant d’eau pour s’assurer qu’il necontient pas de débris.

Antes de comenzar, haga correr el agua para limpiar residuos en la tubería.

Pressure Balancing Loop/Boucle de régulation de pression/Conexión para presión balanceada

When using multiple body sprays, do not plumb in series. Use a pressure balancing loop as shown below:

Lorsqu’on installe plusieurs jets latéraux, ne pas plomber en série. Utiliser une boucle de régulation de pression comme il est
indiqué ci-dessous:

Cuando use múltiples rociadores, no los conecte en forma consecutiva. Use una conexión para presión balanceada como se
muestra a continuación:

Input

Waterway

To the other side

16"~20"

4"Min

54"

39"

Floor

Input

Waterway

To the other side

16"~20"

4"Min

54"

46"

39"

Floor

Cleaning Instructions/Directives de nettoyage/Instrucciones para la limpieza

To maintain and protect the fine
Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chiffon doux et humide.NE PAS EMPLOYER de détergents ni de nettoyants, car ils peuvent abîmer le fini protecteur.
Para mantener y protege

Need Help/Besoin d'aide/Requiere asistencia?

Help Hotline 7 Days a W

USA: 1-888-328-2383 Canada: 1-800-487-8372

luster of all products,clean with a soft, damp cloth only. DO NOT USE detergents or cleanser as they may harm the protective finish.

r el lustre de los productos, use sólo un trapo lim

eek / Assistance télép

honique, sept jours sur sept / Línea directa de ayuda 7 días a la sema

pio y húmedo para la limpieza.NO USE detergentes o limpiadores porque pueden dañar el acabado.

na

Installation of body spray/Installation des jets latéraux/Instalación del rociador

1. The stub-out length of 1/2" NPT supply pipe should be 1/2" to 11/16" measured

from finished wall surface.

Le bout de tuyau d’alimentation de 1/2 po (1,3 cm) doit dépasser de 1/2 po
à 11/16 po (1,3 cm à 1,8 cm) de la surface du mur fini.

El tubo de suministro de agua de1/2 pulg. NPT debe sobresalir de 1/2 pulg.
a 11/16 pulg. de la pared terminada.

2. Apply pipe tape sealant to pipe nipple thread. Apply mildew resistant silicone
caulk around inside rim of flange for water seal to wall.

Appliquer du ruban d’étanchéité pour tuyau sur les filets du raccord de tuyau.
Appliquer un joint de silicone résistant à la moisissure autour du bord intérieur
de la bride pour former un joint étanche à l’eau au mur.

Aplique cinta selladora de plomería al niple roscado del tubo. Aplique pasta
de silicona resistente a la humedad en el interior del borde de la brida para
evitar que entre agua en la pared.

3. Place escutcheon over pipe stub-out, then thread body spray nozzle onto the stub
out; Tighten the spray nozzle by turning the nozzle clockwise with one hand while
holding the flange to the finished wall surface with the other.

Placer l’écusson sur le tuyau qui dépasse, puis visser la buse du jet sur ce tuyau ;
Serrer la buse du jet en la tournant d’une main dans le sens des aiguilles d’une
montre tout en maintenant la bride sur la surface du mur fini de l’autre main.

Coloque el escudo sobre el tubo que sobresale y luego enrosque la boquilla del
rociador; Ajuste la cabeza del rociador girándola, con una mano, en sentido de
las agujas del reloj y sosteniendo la brida contra la pared con la otra mano.

1/2-14NPT

1/2"

-11/16"

Finished Wall

Fig 1

Finished Wall

Fig 2

4. Finish tightening the spray nozzle using a wrench against the flats on the side of
the ball joint sleeve.

Serrer complètement la buse du jet en utilisant une clé sur les pans, sur le côté du
manchon de joint à rotule.

Ajuste la boquilla del rociador con una llave, tomando el manguillo de la unión
esférica por los costados chatos.

5. Press escutcheon to the wall. Test for water tight joints.

Presione el escudo contra la pared. Compruebe que las juntas sean impermeables.

Pousser l’écusson au mur. Vérifier que les joints sont étanches à l’eau.

Finished Wall

Fig 3&4

Finished Wall

Fig 5

Cleaning Instructions/Directives de nettoyage/Instrucciones para la limpieza

To maintain and protect the fine luster of all products,clean with a soft, damp cloth only. DO NOT USE detergents or cleanser as they may harm the protective finish.
Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chif
Para mantener y proteger el lustre de los productos, use sólo un trapo limpio y húmedo para la limpieza.NO USE detergentes o limpiadores porque pueden dañar el acabado.

Need Help/Besoin d'aide/R

Help Hotline 7 Days a W

USA: 1-888-328-2383 Canada: 1-800-487-8372

equiere asistencia?

eek / Assistance télép

honique, sept jours sur sept / Línea directa de a

fon doux et humide.NE PAS EMPLOYER de détergents ni de nettoyants, car ils peuvent abîmer le fini protecteur.

yuda 7 días a la semana
