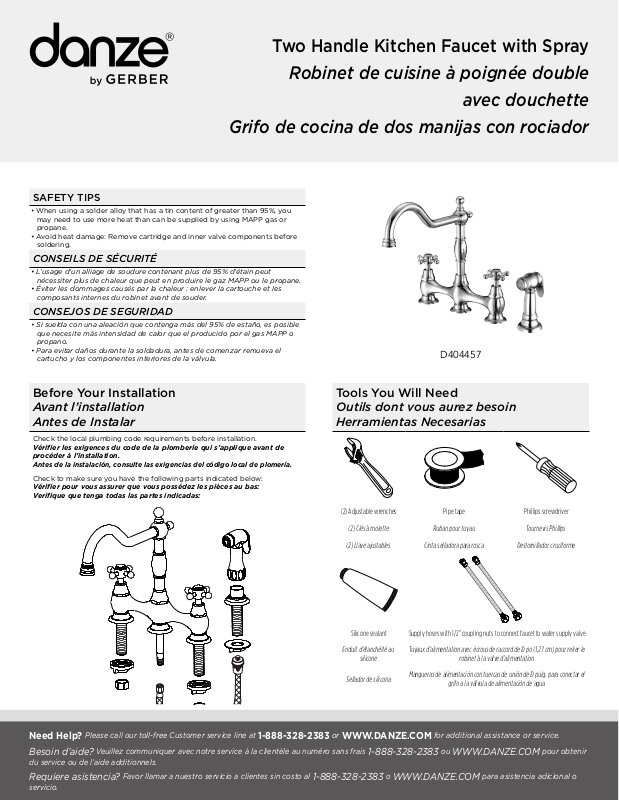

Page 1
Two Handle Kitchen Faucet with Spray
Robinet de cuisine à poignée double
Grifo de cocina de dos manijas con rociador
SAFETY TIPS
• When using a solder alloy that has a tin content of greater than 95%, you
may need to use more heat than can be supplied by using MAPP gas or
propane.
• Avoid heat damage: Remove cartridge and inner valve components before
soldering.
CONSEILS DE SÉCURITÉ
• L’usage d’un alliage de soudure contenant plus de 95% d’étain peut
nécessiter plus de chaleur que peut en produire le gaz MAPP ou le propane.
• Éviter les dommages causés par la chaleur : enlever la cartouche et les
composants internes du robinet avant de souder.
CONSEJOS DE SEGURIDAD
• Si suelda con una aleación que contenga más del 95% de estaño, es posible
que necesite más intensidad de calor que el producido por el gas MAPP o
propano.
• Para evitar daños durante la soldadura, antes de comenzar remueva el
cartucho y los componentes interiores de la válvula.
avec douchette
D404457
Before Your Installation
Avant l’installation
Antes de Instalar
Check the local plumbing code requirements before installation.
Vérifier les exigences du code de la plomberie qui s’applique avant de
procéder à l’installation.
Antes de la instalación, consulte las exigencias del código local de plomería.
Check to make sure you have the following parts indicated below:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Verifique que tenga todas las partes indicadas:
Tools You Will Need
Outils dont vous aurez besoin
Herramientas Necesarias
(2) Adjustable wrenches Pipe tape Phillips screwdriver
(2) Clés à molette Ruban pour tuyau Tournevis Phillips
(2) Llave ajustables Cinta selladora para rosca Destornillador cruciforme
Silicone sealant Supply hoses with 1/2” coupling nuts to connect faucet to water supply valve
Enduit d'étanchéité au
silicone
Sellador de silicona
Tuyaux d’alimentation avec écrous de raccord de ½ po (1,27 cm) pour relier le
robinet à la valve d’alimentation
Mangueras de alimentación con tuercas de unión de ½ pulg. para conectar el
grifo a la válvula de alimentación de agua
Need Help?
Besoin d’aide?
du service ou de l’aide additionnels.
Requiere asistencia?
servicio.
Please call our toll-free Customer service line at
Veuillez communiquer avec notre service à la clientèle au numéro sans frais
Favor llamar a nuestro servicio a clientes sin costo al
1-888-328-2383
1-888-328-2383
or
WWW.DANZE.COM
1-888-328-2383
o
WWW.DANZE.COM
for additional assistance or service.
ou
WWW.DANZE.COM
para asistencia adicional o
pour obtenir
Page 2
Faucet Installation Procedures / Procédures d’installation du robinet / Instalación del Grifo
Danze always recommends that plumbing products be installed by a licensed professional.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.
Shut off the main water supply before installation by turning the valves
1.
clockwise.
Fermez l'alimentation principale en eau avant l'installation en tournant les
valves d'alimentation dans le sens horaire.
Antes de realizar la instalación, cierre el suministro principal de agua
girando las válvulas en sentido horario.
Place the silicone sealant beneath the plastic gasket and install the faucet
2.
through the center hole.
Mettre du enduit d'étanchéité au silicone sous le joint de plastique et
installer le robinet dans le trou central.
Ponga la sellador de silicona por debajo del empaque de plàstico e instale
el grifo por el orificio del centro.
1
Screw and tighten the lock nuts onto the faucet.
3.
Visser et serrer les écrous de blocage sur le robinet.
Atornille y apriete las contratuercas en el grifo.
Maintenance
soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Warranty Registration:
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
Please log on to danze.com to register your product today.
2
3
Page 3

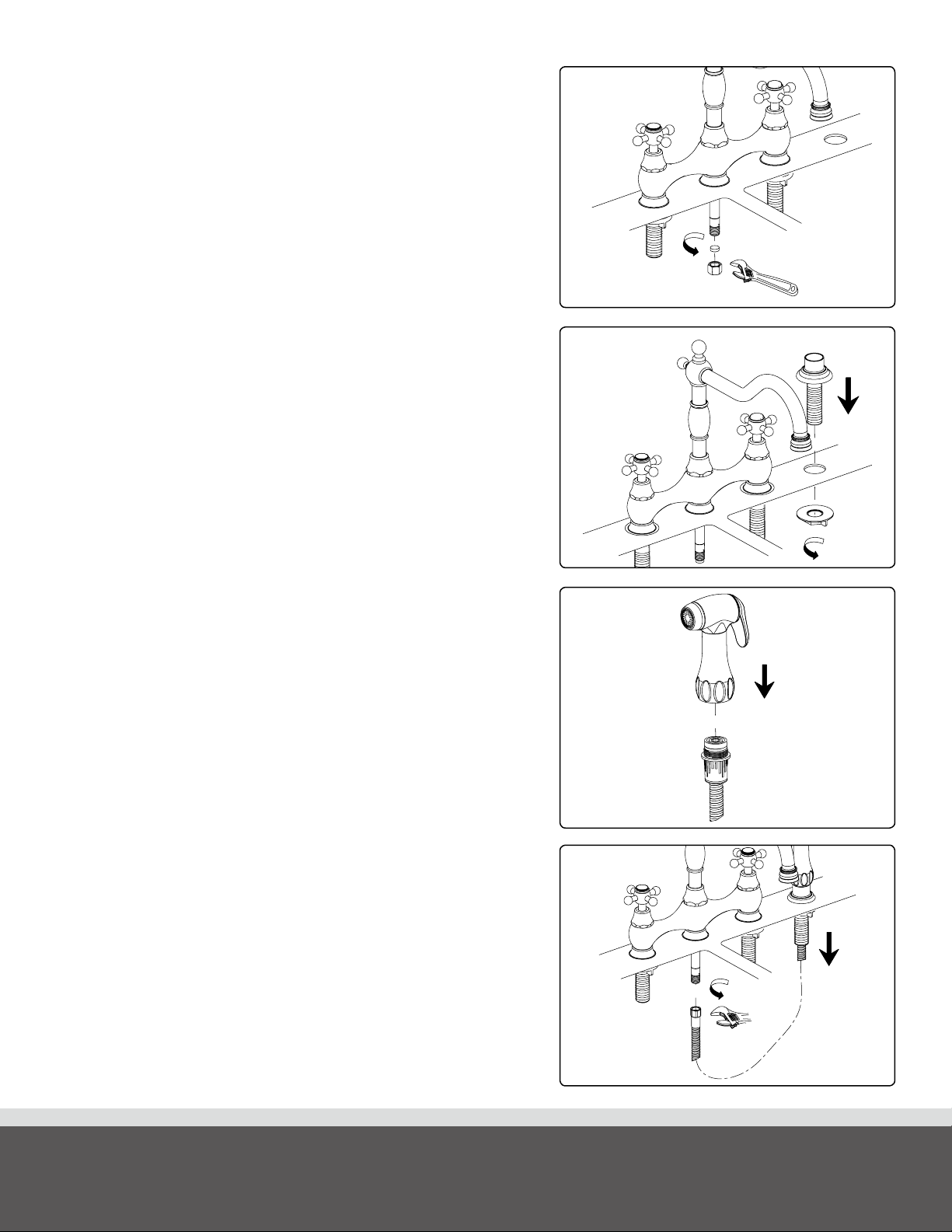

If you do not intend to install the vegetable spray hose to the faucet,
4.
install the plug at the bottom of the shank and go directly to step 8.
Si vous n’avez pas l’intention d’installer le boyau de douchette sur le
robinet, installer le bouchon au bas de la tige et passer directement à
l’étape 8.
Si no piensa instalar la manguera del rociador de vegetales en el grifo,
coloque la tapa en el extremo inferior del vástago y continúe con el paso
número 8.
If you want to install the vegetable spray , insert the spray holder through
5.
the fourth hole in the sink. Screw the lock nut in the shank.
Pour installer la douchette, insérer le support dans le quatrième trou de
l’évier. Visser l’écrou de blocage sur la tige.
Si desea instalar el rociador de verduras, introduzca el soporte del
rociador por el cuarto agujero del fregadero. Enrosque la contratuerca en
el vástago.
4
Screw the spray head onto the spray hose.
6.
Visser la tête d’arroseur sur le boyau d’arroseur.
Atornille la cabeza del rociador a la manguera del rociador.
Insert the spray hose down through the hole in the spray holder. Attach
7.
the lower end of the spray hose to the supply tube in the faucet body.
Insérer le boyau d’arroseur dans l’orifice du support d’arroseur en le
dirigeant vers le bas. Fixer l’extrémité inférieure du boyau d’arroseur au
tube d’alimentation du corps de la robinet.
Ponga la manguera del rociador por el orificio del soporte del rociador.
Sujete la parte baja de la manguera al tubo de suministro del cuerpo de la
grifo.
5
6
Entretien
les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
danze.com pour enregistrer votre produit aujourd'hui.
Mantenimiento
estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos,
Registro de la garantía:
por favor ingrese para danze.com para registrar su producto en la actualidad.
Enregistrement de la garantie:
7
veuillez vous connecter sur
Page 4

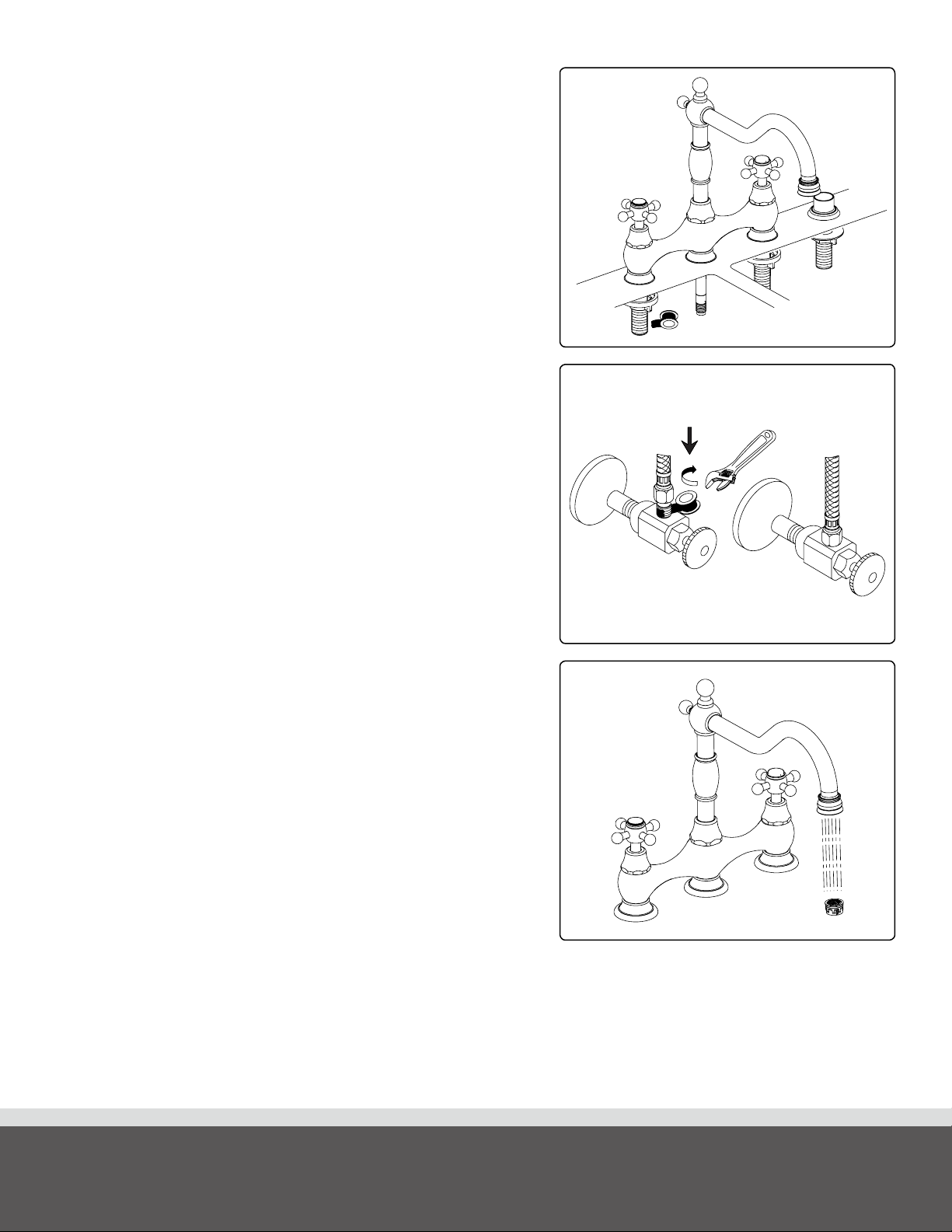

Apply pipe tape to the threads. Attach the water supply hoses to the
8.
copper inlet tubes of the faucet. (Supply hoses are not included).
Appliquer du ruban pour tuyau sur les filets. Fixez les flexibles
d'alimentation en eau aux tuyaux d'entrée en cuivre du robinet. (Les
flexibles 'alimentation ne sont pas compris.)
Aplique cinta de plomería en las roscas. Coloque las mangueras de
suministro de agua en los tubos de cobre de admisión del grifo. (Las
mangueras de suministro no están incluidas).
Apply the pipe tape to the inlet port. Slip the coupling nuts onto the inlet
9.
port and tighten with a wrench.
Appliquez du ruban pour tuyau à l'orifice d'entrée. Glissez l'écrou de
raccordement sur l'orifice d'entrée et serrez-le à l'aide d'une clé.
Antes de realizar la instalación, cierre el suministro principal de agua
girando las válvulas en sentido horario.
8
After installing the faucet, remove the aerator and open the hot and
10.
cold water supplies. Check for leaks. Turn on the faucet handles for one
minute to flush debris from the faucet. Close the handles and re-assemble
the aerator.
Lorsque le robinet est installé, enlever le brise-jet et ouvrir l’alimentation
d’ eau chaude et d’eau froide. Vérifier qu’il n’y a pas de fuites. Ouvrir les
anettes du robinet et laisser couler l’eau durant une minute pour évacuer
tout débris pouvant se trouver dans le robinet. Fermer les manettes et
remettre le brise-jet en place.
Una vez instalado el grifo, retire el aireador y abra el abastecimiento
de agua caliente y fría. Verifique si hay fugas. Abra las manijas del grifo
durante un minuto para que salga la suciedad. Cierre las manijas y vuelva
a instalar el aireador.
9
10
Maintenance
soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Warranty Registration:
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
Please log on to danze.com to register your product today.
Page 5
Trouble-Shooting / Dépannage / Guía de Solucionar Problemas
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective
steps.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement,
apporter les correctifs suivants.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue
estos pasos correctivos.
Problem/Problˇme/Problema Cause/Cause/Causa Action/Correctif/Soluci n
Leaks underneath handle. Lock nut or trim cap have come loose.
Fuites sous la manette. La écrou de blocage ou le capuchon de
Goteo debajo de la manija. El contratuerca o la tapa ornamental
Aerator leaks or has an inconsistent water flow
pattern.
Le brise-jet fuit ou la diffusion des jets qui s’en
écoulent n’est pas uniforme.
El aireador gotea o el chorro de agua está
irregular.
Water will not shut off completely. Dirty or worn out plastic washer in the cartridge. Remove handle and cartridge to check if ceramic
L’eau ne cesse pas complètement de couler. La rondelle de plastique de la cartouche est sale
El agua no se cierra completamente. La arandela de goma del cartucho está sucia o
O-ring is dirty or damaged.
garniture est desserré. Le joint torique est
sale ou endommagé.
se han suelto. Empaque circular está sucio
o dañado.
Aerator is dirty or misfitted. Unscrew the aerator to check rubber packing or
Le brise-jet est mal ajusté ou sale. Dévisser le brise-jet pour vérifier le joint en
El aireador está sucio o mal puesto. Destornille el aireador para chequear el empaque
ou usée.
desgastada.
Tighten the lock nut or trim cap.
Clean or replace o-ring.
Serrer la écrou de blocage ou le capuchon de
garniture. Nettoyer ou remplacer le joint torique.
Aprieté el contratuerca o la tapa ornamental.
Limpie o cambie el empaque circular.
replace the aerator.
caoutchouc. Réassembler le brise-jet.
de caucho. Vuelva a instalar el aireador.
disk is damage permanently or dirty. Re-install
cartridge.
Enlever la manette et la cartouche pour vérifier si
le disque de céramique est sale ou définitivement
endommagé. Réinstaller la cartouche.
Quite la manija y el cartucho para revisar si el
disco de cerámica está dañado o sucio. Reinstalé
el cartucho.
Entretien
les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
danze.com pour enregistrer votre produit aujourd'hui.
Mantenimiento
estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos,
Registro de la garantía:
por favor ingrese para danze.com para registrar su producto en la actualidad.
Enregistrement de la garantie:
veuillez vous connecter sur
