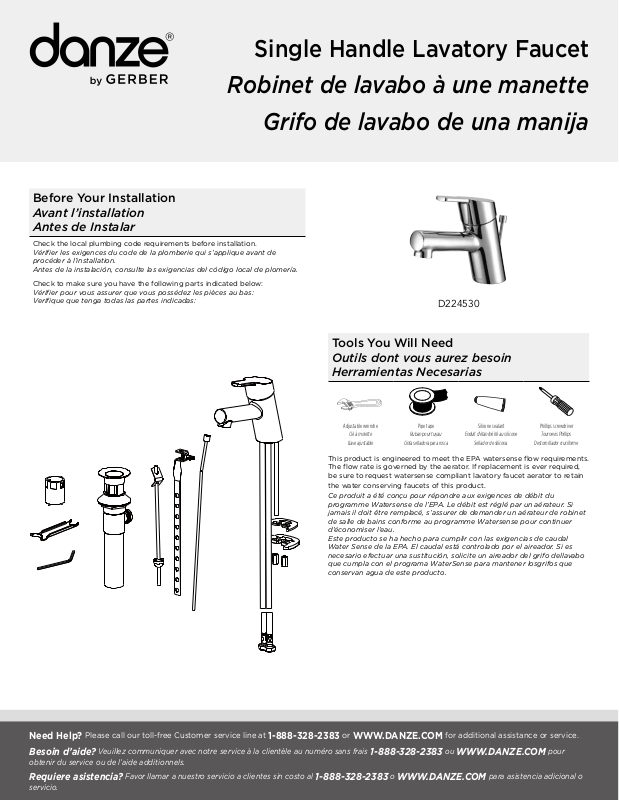

Gerber D224530BS, D224530, D224530BN Installation Manual

Single Handle Lavatory Faucet

Robinet de lavabo à une manette

Grifo de lavabo de una manija

Before Your Installation

Avant l’installation
Antes de Instalar

Check the local plumbing code requirements before installation.

Vérifier les exigences du code de la plomberie qui s’applique avant de
procéder à l’installation.
Antes de la instalación, consulte las exigencias del código local de plomería.

Check to make sure you have the following parts indicated below:

Vérifier pour vous assurer que vous possédez les pièces au bas:
Verifique que tenga todas las partes indicadas:

D224530

Tools You Will Need

Outils dont vous aurez besoin
Herramientas Necesarias

Adjustable wrenche Pipe tape Silicone sealant Phillips screwdriver

Clé à molette Ruban pour tuyau Enduit d'étanchéité au silicone Tournevis Phillips

Llave ajustable Cinta selladora para rosca Sellador de silicona Destornillador cruciforme

This product is engineered to meet the EPA watersense flow requirements.
The flow rate is governed by the aerator. If replacement is ever required,
be sure to request watersense compliant lavatory faucet aerator to retain

the water conserving faucets of this product.

Ce produit a été conçu pour répondre aux exigences de débit du
programme Watersense de l’EPA. Le débit est réglé par un aérateur. Si
jamais il doit être remplacé, s’assurer de demander un aérateur de robinet
de salle de bains conforme au programme Watersense pour continuer
d’économiser l’eau.
Este producto se ha hecho para cumplir con las exigencias de caudal
Water Sense de la EPA. El caudal está controlado por el aireador. Si es
necesario efectuar una sustitución, solicite un aireador del grifo dellavabo
que cumpla con el programa WaterSense para mantener losgrifos que
conservan agua de este producto.

Need Help?

Besoin d’aide?

obtenir du service ou de l’aide additionnels.

Requiere asistencia?

servicio.

Please call our toll-free Customer service line at

Veuillez communiquer avec notre service à la clientèle au numéro sans frais

Favor llamar a nuestro servicio a clientes sin costo al

1-888-328-2383

1-888-328-2383

or

WWW.DANZE.COM

1-888-328-2383

o

WWW.DANZE.COM

for additional assistance or service.

ou

WWW.DANZE.COM

para asistencia adicional o

pour

Faucet Installation Procedures / Procédures d’installation du robinet / Instalación del Grifo

Danze always recommends that plumbing products be installed by a licensed professional.

Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.

Shut off the main water supply before installation by turning the valves

1.

clockwise.

Fermez l'alimentation principale en eau avant l'installation en tournant les
valves d'alimentation dans le sens horaire.

Antes de realizar la instalación, cierre el suministro principal de agua
girando las válvulas en sentido horario.

Without deck plate installation:

2.

Place the silicone sealant beneath the plastic gasket and install the faucet
through the mounting holes.

Placer du scellant à base de silicone (non compris) sous le joint en
plastique et installer le robinet à travers les trous de montage.

Ponga sellante de silicona debajo del empaque de plástico e instale el
grifo a través de los orificio del montaje.

1

From underneath the sink, install the mounting hardware onto the valve

3.

shank. Use the phillips screwdriver for final tightening after the body is
aligned.

Sous l’évier, installer le matériel de fixation sur la tige de robinet. Employer
un tournevis Phillips pour effectuer le serrage final lorsque le corps est
bien placé.

Instale las piezas de montaje en el vástago de la válvula por la parte de
abajo del fregadero. Utilice un destornillador phillips para apretar al final,
una vez que esté alineado el cuerpo.

Maintenance

soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Warranty Registration:

Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a

Please log on to danze.com to register your product today.

2

Apply pipe tape to the inlet port. Slip the coupling nut onto the inlet port

4.

and tighten with a wrench.

Appliquez du ruban pour tuyau à l'orifice d'entrée. Glissez l'écrou de
raccordement sur l'orifice d'entrée et serrez-le à l'aide d'une clé.

antes de realizar la instalación, cierre el suministro principal de agua
girando las válvulas en sentido horario

After installing the faucet, remove the aerator and turn on the water to

5.

remove any left over debris. Re-assemble the aerator.

Après avoir terminé l’installation du robinet, enlever le brise-jet, puis
ouvrir le robinet pour que l’eau évacue tout débris pouvant se trouver à
l’intérieur. Réassembler le brise-jet.

Después de instalar el grifo, remueva el aireador y abra el paso del agua
para remover cualquier residuo. Vuelva a armar el aireador.

4

5

6

Entretien

les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
danze.com pour enregistrer votre produit aujourd'hui.

Mantenimiento

estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.

Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez

Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos,

Registro de la garantía:

por favor ingrese para danze.com para registrar su producto en la actualidad.

Enregistrement de la garantie:

veuillez vous connecter sur
