Page 1
Single Handle Vessel Filler
Grifo tipo vasija de una manija
Robinet remplisseur à simple poignée
Check with the local plumbing code requirements before installation.
Antes de la instalación, consulte las exigencias del código local
de plomería.
Vérifier les exigences du code de la plomberie qui s’applique avant
de procéder à l’installation.
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
D201144
Silicone sealant
Sellador de silicona
Enduit d'étanchéité au silicone
Pub No. IM-1H VF/10-15
Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia?
Besoin d’aide?
service ou de l’aide additionnels.
Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.
Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
Page 2
Danze always recommends that plumbing products be installed by a licensed professional.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
1.
Shut off the main water supply before installation by turning the valves clockwise.
Antes de realizar la instalación, cierre el suministro principal de agua girando las
válvulas en sentido horario
Fermez l'alimentation principale en eau avant l'installation en tournant les valves
d'alimentation dans le sens horaire
2.
Attach the plate and gasket to the bottom of the faucet.
Cologue la placa y el empaque en la parte inferior del grifo.
Fixer l'applique et le joint au bas du robinet
Place silicone sealant beneath the plastic gasket and install
the faucet through the center hole.
Ponga lasllador de silicona por debajo del empaque de
plastico e instale el grifo por el orificio del centro.
Mettre du enduit d'étanchéité au silicone sous le joint de
plastique et installer le robinet dans le trou ce tral
Deck Plate DA607568 Sold Separately
Cubierta de placa DA607568 vende
por separado
Pont plaque DA607568 vendu
séparément
Page 3
4.
From underneath the sink, install the mounting hardware onto the
valve shank. Use the phillips screwdriver for final tightening after
the body is aligned.
Instale las piezas de montaje en el vástago de la válvula por la parte
de abajo del fregadero. Utilice un destornillador phillips para apretar
al final, una vez que esté alineado el cuerpo.
Sous l’évier, installer le matériel de fixation sur la tige de robinet. Employer
un tournevis Phillips pour effectuer le serrage final lorsque le corps est
bien placé.
5.
Install the filter check valves to the water supply under your sink,
and tighten the hose onto the check valves. Filter check valves
help to filter debris in the water.
Instale las válvulas de retención del filtro al suministro de agua debajo
del fregadero, y apretar la manguera en las válvulas de retención.
Válvulas de retención de filtro ayudan escombros filtro en el agua
Installez les vannes de contrôle de filtre à l'approvisionnement en
eau sous l'évier, et serrez le tuyau sur les clapets. Clapets de filtre
aident les débris du filtre dans l'eau.
6.
After installing the faucet, turn on the water to remove any left over debris.
Después de instalar el grifo, haga correr el agua para remover
los residuos que hayan quedado.
Lorsque l’installation du robinet est terminée, faire couler l’eau
pour évacuer tout débris.
Page 4
Trouble-Shooting/Guía de Solucionar Problemas/Dépannage
Note: If water flow is restricted, there may be debris caught in the filter screen of the adapter. Use the procedure below to check and clean the
adapter passage.
Nota: Si se ha reducido el caudal de agua, puede haber suciedad en el criba filtrante del adaptador. Siga las indicaciones que vienen abajo para
verificar y limpiar el adaptador.
Remarque : Un débit d’eau restreint peut indiquer la présence de débris dans le valve-filtre de l'adaptateur. Procéder de la façon suivante pour
vérifier et nettoyer le passage de l'adaptateur.
Shut off the main supply water before cleaning the adapter.
Cierre el suministro principal de agua antes de limpiar el adaptador.
Couper l'alimentation en eau principale avant de nettoyer l'adaptateur.

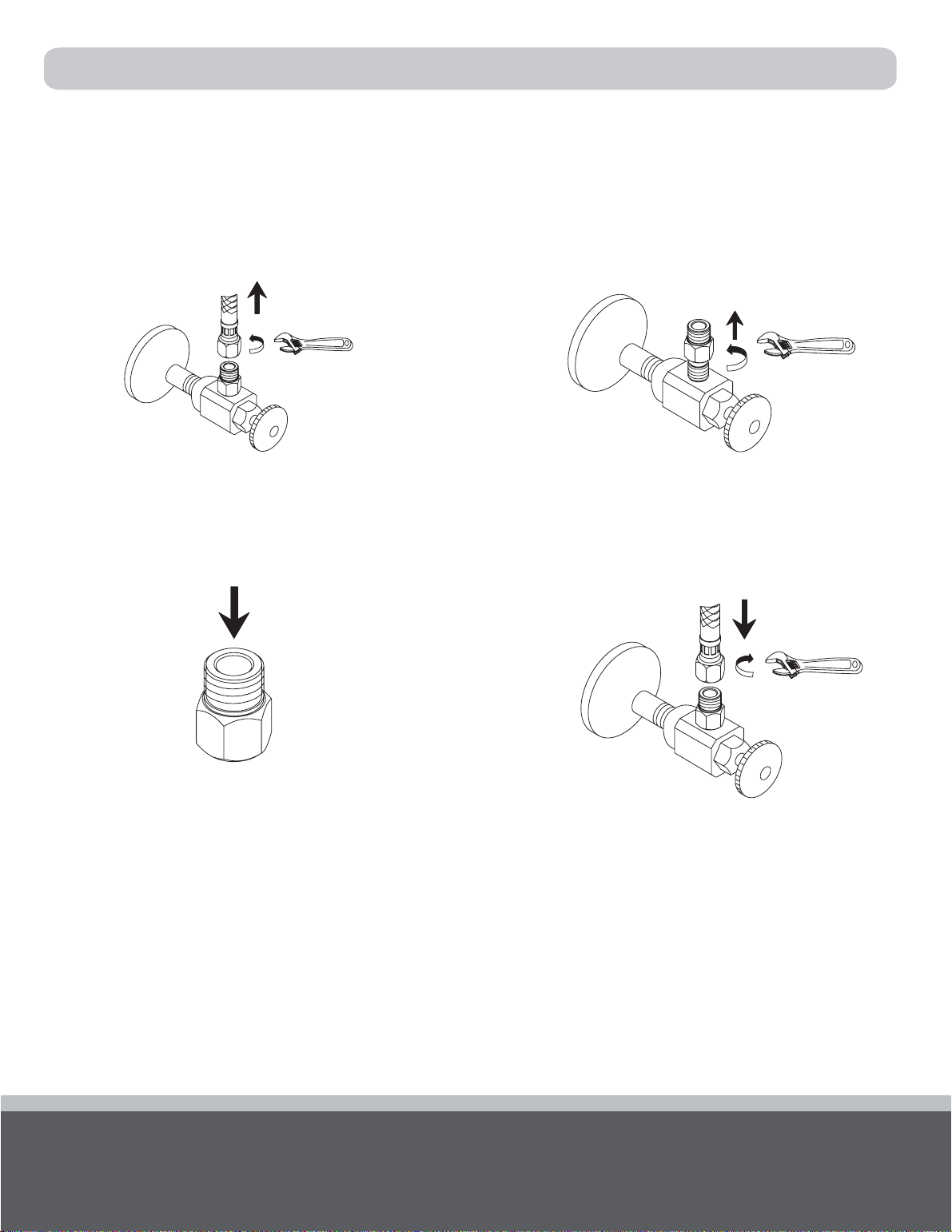

1.
Remove the hose end from the the adapter using the
adjustable wrench.
Retire el extremo de la manguera del adaptador con
una llavea justable.
Dévisser l'extrémité du boyau de l'adaptateur à l'aide
d'une clé à molette.
3.
Flush out the debris on the restrictor inside the adapter.
Enjuague el limitador que hay dentro del adaptador.
Nettoyer à grande eau les débris pouvant se trouver sur le
réducteur à l'intérieur de l'adaptateur.
2.
Remove the adapter from the water supply by using
the adjustable wrench.
Retire el adaptador del suministro de agua con la
llave ajustable.
Enlever l'adaptateur de l'alimentation d'eau à l'aide
d'une clé à molette.
4.
Re-install the adapter and hose.
Vuelva a instalar el adaptador y la manguera.
Réinstaller l'adaptateur et le boyau.
5.
Reinstall the adapter, turn water supply back on and check for leaks.
Note: if the plumber tape is used on this joint, the joint may require new tape to be applied.
Vuelva a instalar el adaptador y, abra de nuevo el suministro de agua y verifique si hay fugas.
Nota: Si se utiliza cinta de plomero en esta junta, puede que la junta necesite cinta nueva.
Réinstaller l'adaptateur et, ouvrir l'alimentation en eau et vérifier qu'il n'y a pas de fuites.
Remarque : Si ce joint comporte du ruban pour tuyau, il peut être nécessaire d'appliquer du ruban neuf.
Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia?
Besoin d’aide?
service ou de l’aide additionnels.
Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.
Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
Page 5
Leaks underneath handle.
Lock nut has come loose.
Tighten the lock nut.
Goteo debajo de la manija.
Fuites sous la manette.
Water will not shut off completely.
El agua no se cierra completely.
L’eau ne cesse pas completement decouler.
Contratuerca se ha aflojado.
L’écrou de blocage s’est desserré.
Dirty or worn out plastic washer in the
cartridge.
La arandela de goma del cartucho esta
sucia o desgastada.
La rondella de plastique de la cartouche
est sale ou usée.
Apriete la contratuerca.
Serrer l’écrou de blocage.
Remove handle and cartridge to check if ceramic disk
is permanently damaged or dirty. Re-install cartridge.
Quite la manija y el cartucho para revisar si el disco de
ceramica esta danado o sucio. Reinstalé el cartucho.
Enlever la manette et la cartouche pour vérifier si le
disque de céramique est sale ou définitivement
endommagé. Réinstaller la cartouche.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Page 6
D495008
Grid Strainer Drain Installation Instructions
Instrucciones para la instalación del crépine à grille
Instructions d’installation de rejilla de desagüe con prevención
1
5
D495082 DA505084 DA505928

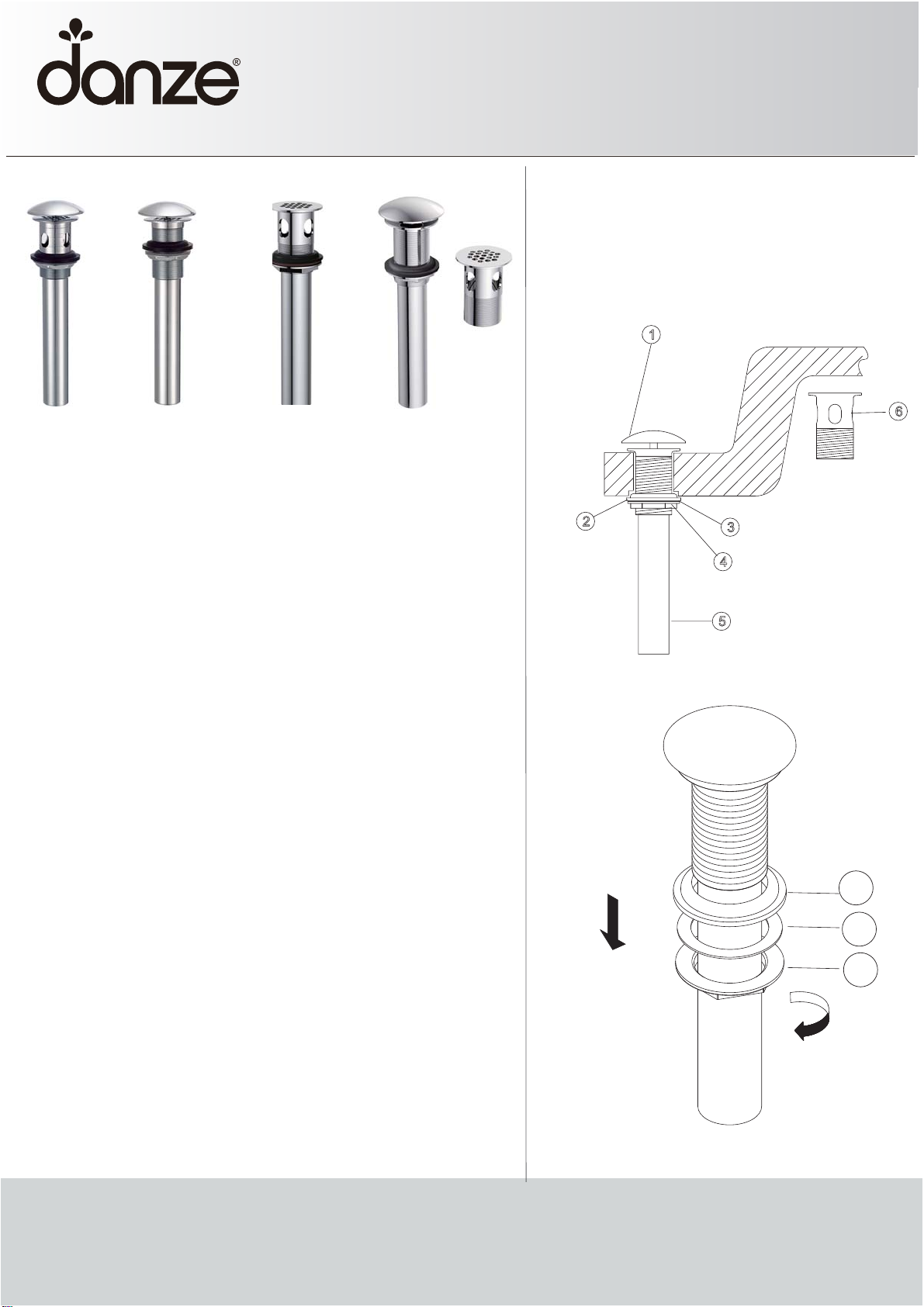

Check to make sure you have the following parts indicated
below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Domed Cover /
1.
2.
Rubber washer /Arandela / Rondelle
3.
Friction ring / Arandela de cierre / Anneau de friction
4.
Lock nut / Contratuerca / Écrou de blocage
5.
Tail Piece/ Pieza Contrapunta/ about
6.
Grid strainer with over flow / Rejilla de desagüe con
prevención de derrame / Crépine à grille avec trop-plein
1.
Remove the rubber washer, friction ring and lock nut from the strainer
assembly. Clean all the sink surfaces to remove old putty and dirt before
installing the new drain.
Note: this drain is supplied with a grid strainer w/ overflow, If you
choose gridstrainer w/ overflow for installation, please remove the
domed cover and replace the strainer w/o overflow with it. Do the same
steps below.
Cubierta capuch /
2
3
4
5
2
3
4
Remueva la arandela de goma, la arandela de fricción y la contratuerca
del ensamblaje del desagüe. Limpie toda la superficie para remover
suciedad y residuos de materiales antes de instalar el nuevo desagüe.
NOTA: Este desagüe contiene una rejilla con prevención de derrame.
Si prefiere instalar una rejilla con prevención de derrame, remueva la
tapa del desagüe y coloque el desagüe sin el agujero para prevención
de derrames.
Danze, Inc. / 2500 Internationale Parkway / Woodridge, IL 60517
www.Danze.com
© 2010 DANZE, INC. All rights reserved.
Pub No. IM-GD Drain/12-15
Page 7
Grid Strainer Drain Installation Instructions
Instrucciones para la instalación del crépine à grille
Instructions d’installation de rejilla de desagüe con prevención
Enlever la rondelle de caoutchouc, l’anneau de friction et l’écrou de
blocage de la crépine. Nettoyer toutes les surfaces du lavabo pour
enlever le vieux mastic et la saleté avant d’installer le nouveau drain.
Remarque: ce drain comprend une crépine à grille avec trop-plein.
Si vous préférez installer une crépine à grille avec trop-plein, veuillez
enlever le couvercle bombé et le remplacer par la crépine sans
trop-plein. Passer ensuite aux étapes ci-dessous.

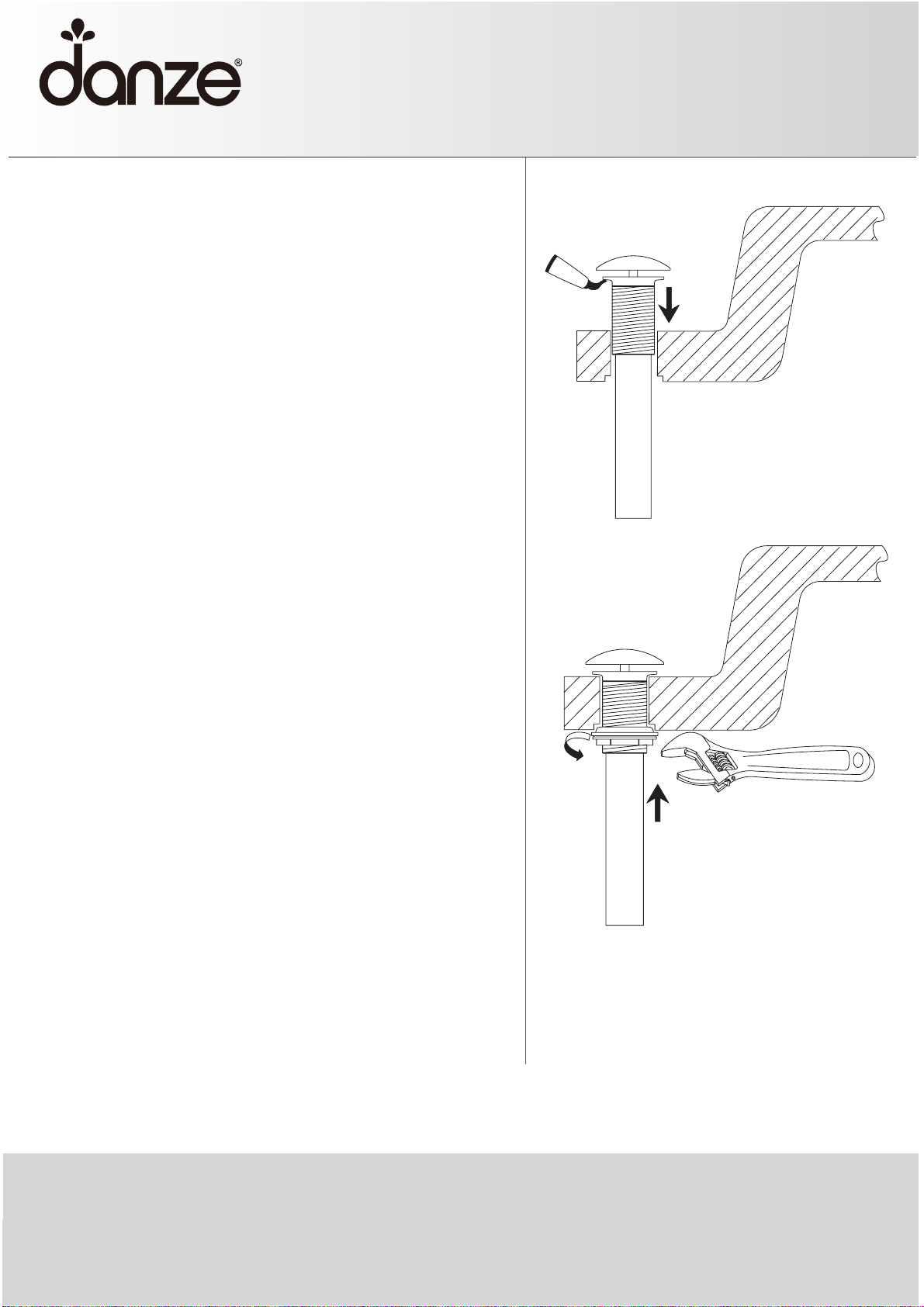

2.
Place a ring of silicone sealant beneath lip of strainer (1) and
place in opening of sink. Press down firmly to secure the strainer.
Ponga sellador de silicona en forma de anillo debajo del
reborde de la rejilla de desagüe (1) in colóquela en el agujero
del lavamanos. Presione hacia abajo con firmeza para asegurar
la rejilla.
Appliquer un cordon de enduit d'étanchéité au silicone sous la
collerette de la crépine (1) et placer dans l’ouverture de l’évier.
Appuyer fermement pour fixer la crépine.
3.
Screw the rubber washer (2), friction ring (3) and lock nut (4) onto the
strainer assembly. Tighten the lock nut (4) .
Ensamble la arandela de goma (2), el anillo de fricción (3) y la
contratuerca (4) en el ensamblaje de la rejilla. Ajuste la contratuerca.
Visser la rondelle de caoutchouc (2), la rondelle à friction (3) et l’écrou
de blocage (4) sur la crépine. Serrer l’écrou de blocage (4).
Questions: Contact Danze technical service at
Si tiene preguntas, llame al servicio técnico de Danze en los teléfonos
Questions : Communiquez avec le service technique d’Danze au
888-328-2383 (USA) 800-487-8372 (Canada)
Cleaning Instructions / Instrucciones para la limpieza / Directives de nettoyage
To maintain and protect the fine luster of all products, clean with a soft, damp cloth only. DO NOT USE detergents or cleanser as they may harm the
protective finish.
Para mantener y proteger el lustre de los productos, use sólo un trapo limpio y húmedo para la limpieza. NO USO detergentes o limpiadores porque
pueden dañar el acabador.
Pour que ces produits conservent leur beau lustre, les nettoyer uniquement avec un chiffon doux et humide. NE PAS EMPLOYER de détergents ni de
nettoyants, car ils peuvent abîmer le fini protecteur.
