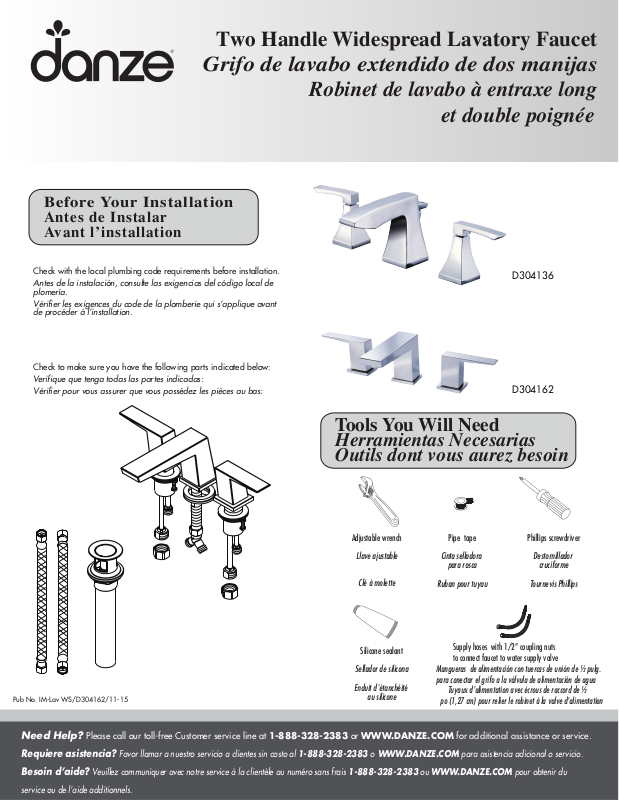

Page 1
Two Handle Widespread Lavatory Faucet
Grifo de lavabo extendido de dos manijas
Robinet de lavabo à entraxe long
Before Your Installation
Antes de Instalar
Avant l’installation
Check with the local plumbing code requirements before installation.
Antes de la instalación, consulte las exigencias del código local de
plomería.
Vérifier les exigences du code de la plomberie qui s’applique avant
de procéder à l’installation.
et double poignée
D304136

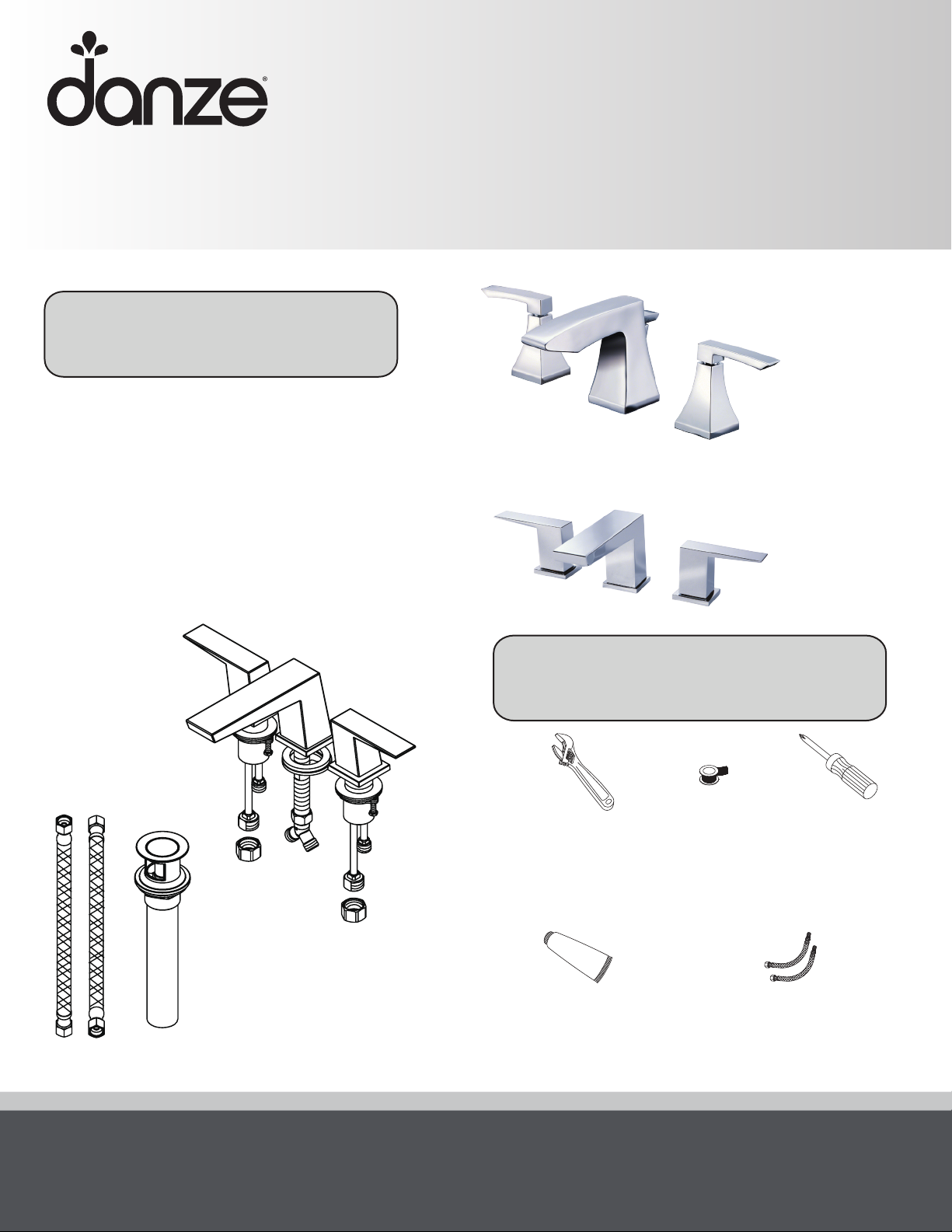

Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Pub No. IM-Lav WS/D304162/11-15
D304162
Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
Adjustable wrench
Llave ajustable
Clé à molette
Silicone sealant
Sellador de silicona
Enduit d'étanchéité
au silicone
Pipe tape
Cinta selladora
para rosca
Ruban pour tuyau
Supply hoses with 1/2” coupling nuts
to connect faucet to water supply valve
Mangueras de alimentación con tuercas de unión de ½ pulg.
para conectar el grifo a la válvula de alimentación de agua
Tuyaux d’alimentation avec écrous de raccord de ½
po (1,27 cm) pour relier le robinet à la valve d’alimentation
Phillips screwdriver
Destornillador
cruciforme
Tournevis Phillips
Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.
Page 2
Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet
Danze recommends that plumbing products be installed by a licensed professional.
Danze aconseja que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient installés par un professionnel qualifié.

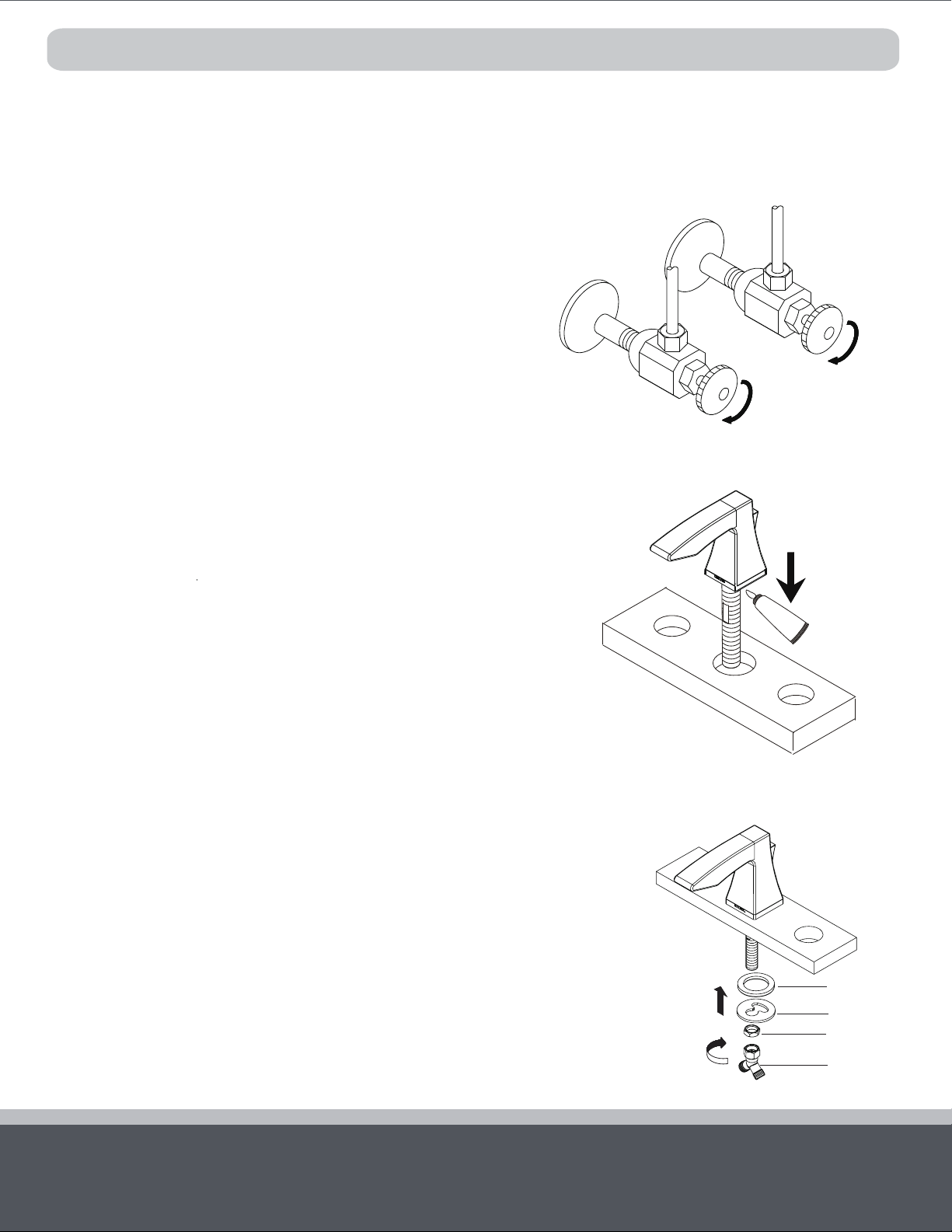

1.
Shut off the main water supply before installation by turning
the valves clockwise.
Antes de realizar la instalación, cierre el suministro principal de
agua girando las válvulas en sentido horario
Fermez l'alimentation principale en eau avant l'installation en
tournant les valves d'alimentation dans le sens horaire
2.
Apply the silicone sealant around the bottom of the spout trim ring.
Insert the spout into the1 1/2” diameter mounting hole in the deck
from above.
Ponga sellante de silicona alrededor de la base del anillo ornamental
del grifo. Introduzca por arriba el vertedor en el orificio de montaje de
1-1/2’’ de diámetro situado en el soporte.
Appliquez l’enduit d’étanchéité à la silicone autour du bas de la garniture
circulaire de bec. Insérer le bec, par le dessus, dans le trou de montage d’un
diamètre de 1-1/2 po du tablier.
From underneath the sink, install the rubber washer, metal washer
3.
and lock nut. Thread on the adapter to the bottom of the spout shank, and tighten.
Remueva los accesorios de montaje de la manivela. Conecte el suministro
de agua al cuerpo de la válvula.
Enlever le petit maté riel de fixation du corps de la manette.
Fixer I'alimentation d'eau au corps du robinet.
Rubber washer
Metal washer
Lock nut
Adapter
Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically
with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Page 3

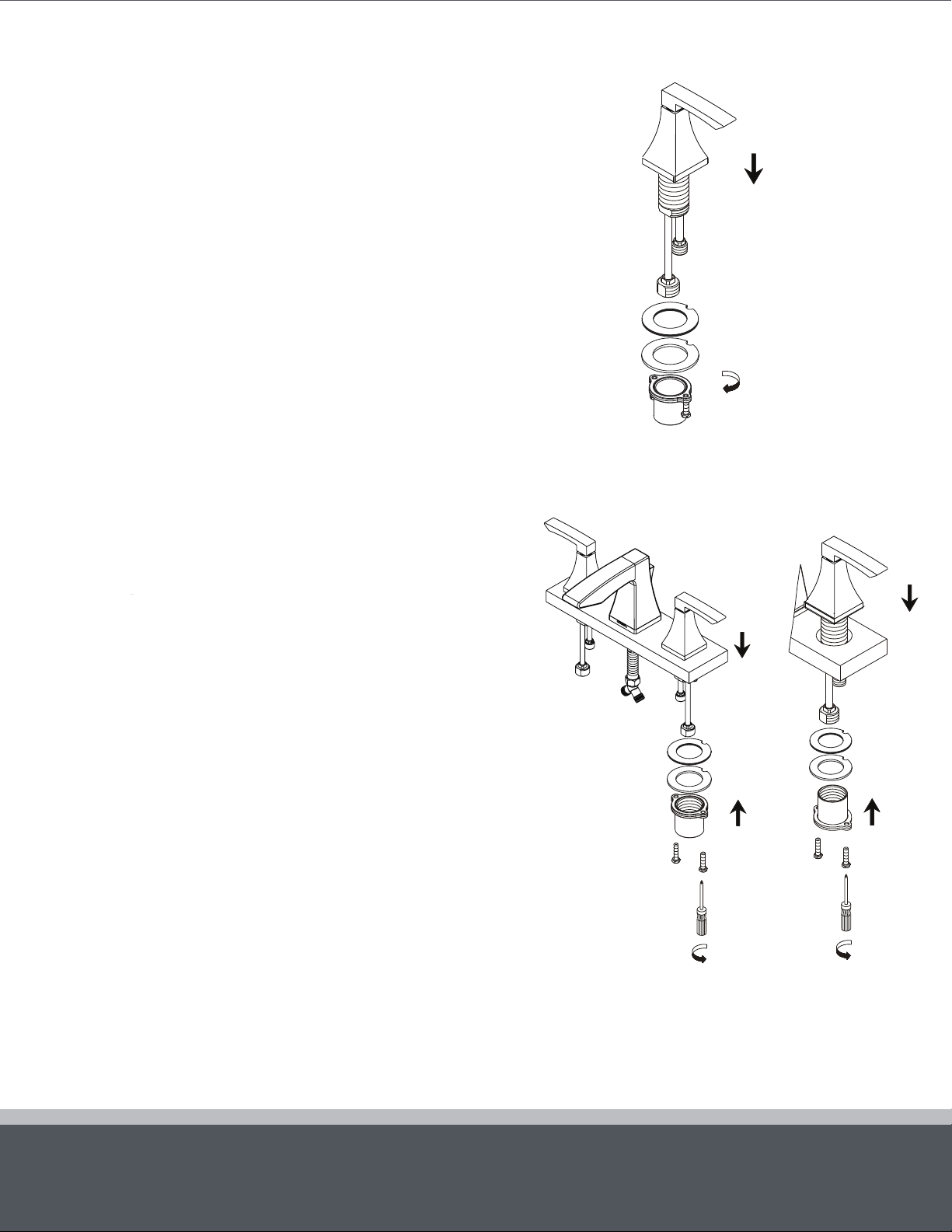

4.
Remove the mounting hardware from the handle body.
Remueva los accesorios de montaje de la manivela.
Enlever le petit maté riel de fixation du corps de la manette.
Place the handle body through the right hole. Re-assemble the mounting
5.
hardware onto the valve shank; use the phillip screwdriver for final
tightening after the handle is aligned.
NOTE
1. For deck thickness of less than 1", please refer to picture (1).
2. For deck thickness between 1" and 2", the sleeve nut needs to be
reversed, please refer to picture (2).
: Two options for installing sleeve
Coloque el cuerpo de la manija a través del orifico de la derecho.
Vuelva a ensamblar las piezas de montaje en el vástago de la válvula.
Después de alinear la manija, ajuste con un destornillador cruciforme.
NOTA: Dos opciones para instalar la manga.
1. Para un soporte de un grosor inferior a 1”, consulte la imagen (1).
2. Para un soporte con un grosor entre 1” y 2”, hay que invertir la
tuerca de manga; consulte la imagen (2).
Mettre le corps de la manette dans l’orifice droite. Rassembler le petit
matériel de fixation sur la tige du robinet ; utiliser un tournevis Phillips
pour serrer à la toute fin,lorsque la manette est bien centrée.
REMARQUE : Deux façons d’installer le manchon.
1. Épaisseur de comptoir inférieure à 1 po (2,5 cm) : voir l’illustration (1).
2. Épaisseur de comptoir entre 1 po et 2 po (2,5 cm et 5 cm) : tourner le
manchon dans l’autre sens; voir l’illustration (2).
(1)
(2)
Mantenimiento
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien
il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et
rendront votre garantie nulle.
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon doux pour qu’
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
Page 4

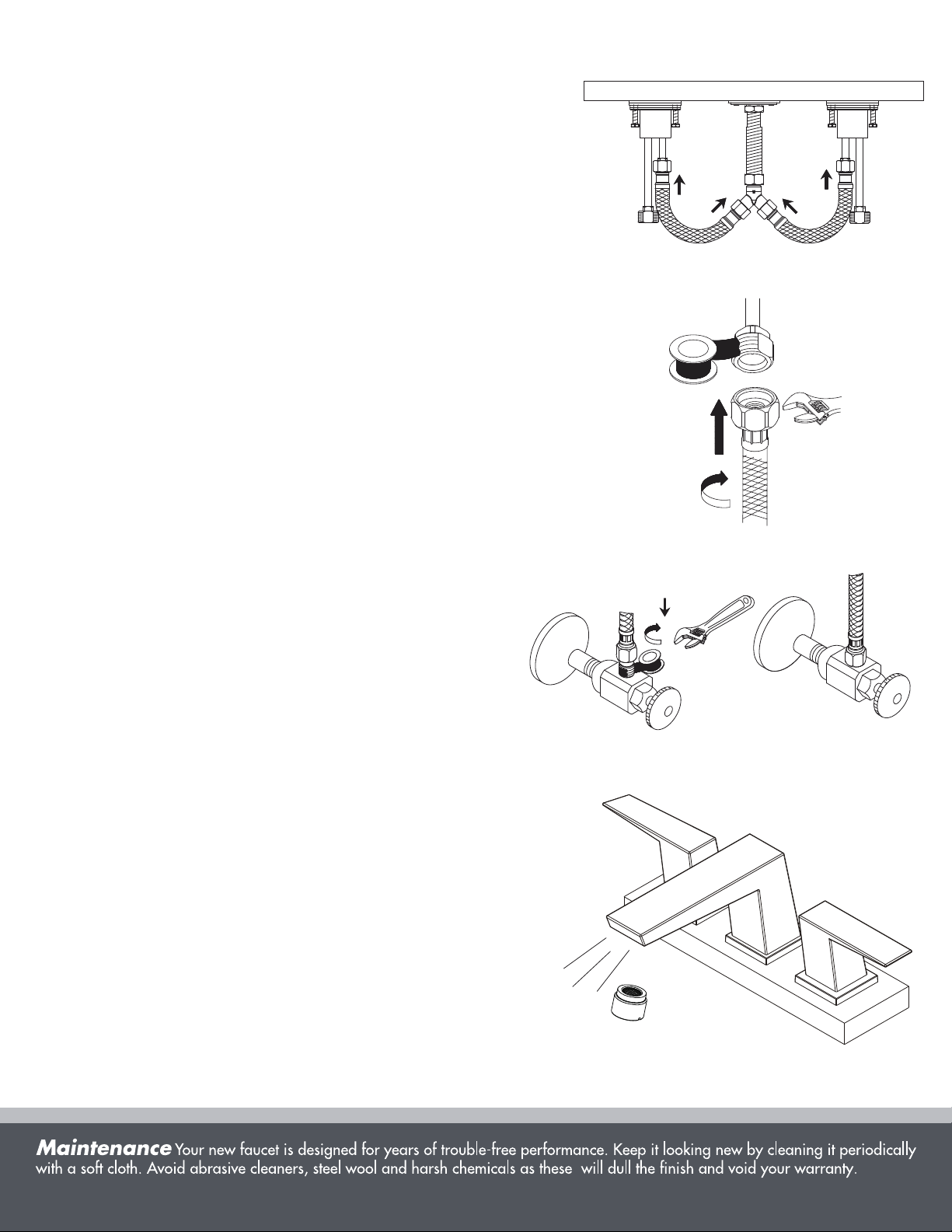

6.
Connect the hoses from the valves to the Y adapter on the spout and tighten.
Conecte las mangueras que van desde las válvulas al adaptador “Y”
en el grifo, y ajústelas.
Raccorder les boyaux de robinet à l’adaptateur en Y sur le bec et serrer.
Apply pipe tape. Attach the water supply hoses to the
7.
copper inlet tubes of the faucet. (Supply hoses are not included).
Aplique cinta selladora para tuberías. Coloque las mangueras de
suministro de agua en los tubos de cobre de admisión del grifo.
(Las mangueras de suministro no están incluidas).
Appliquez du ruban pour tuyau. Fixez les flexibles d'alimentation en
eau aux tuyaux d'entrée en cuivre du robinet. (Les flexibles d'alimentation
ne sont pas compris.)
Apply the pipe tape to the inlet port. Slip the coupling nuts onto the
8.
inlet port and tighten with a wrench.
Antes de realizar la instalación, cierre el suministro principal de
agua girando las válvulas en sentido horario
Appliquez du ruban pour tuyau à l'orifice d'entrée. Glissez
l'écrou de raccordement sur l'orifice d'entrée et serrez-le à l'aide
d'une clé.
9.
After installing the faucet, remove the aerator and open the hot and
cold water supplies. Check for leaks. Turn on the faucet handles
for one minute to flush debris from the faucet. Close the handles and
re-assemble the aerator.
Una vez instalado el grifo, retire el aireador y abra el abastecimiento
de agua caliente y fría. Verifique si hay fugas. Abra las manijas del
grifo durante un minuto para que salga la suciedad. Cierre las
manijas y vuelva a instalar el aireador.
Lorsque le robinet est installé, enlever le brise-jet et ouvrir l’alimentation
d’eau chaude et d’eau froide. Vérifier qu’il n’y a pas de fuites.
Ouvrir les manettes du robinet et laisser couler l’eau durant une minute
pour manettes et remettre le brise-jet en place.
Page 5
Trouble-Shooting/Guía de Solucionar Problemas/Dépannage
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants.
Problem/Problema/Problème
Leaks underneath handle.
Goteo debajo de la manija.
Fuites sous la manette.
Aerator leaks or has an inconsistent
water flow pattern.
El aireador gotea o el chorro de agua
está irregular.
Le brise-jet fuit ou la diffusion des jets
qui s’en écoulent n’est pas uniforme.
Water will not shut off completely.
El agua no se cierra completamente.
L’eau ne cesse pas complètement de couler.
Cause/Causa/Cause
Lock nut or trim cap has come loose.
El contratuerca o tapa ornamental se han
suelto.
La écrou de blocage ou le capuchon de
garniture est desserré.
Aerator is dirty or misfitted.
El aireador está sucio o mal puesto.
Le brise-jet est mal ajusté ou sale.
Dirty or worn out plastic washer in the
cartridge.
La arandela de goma del cartucho está
sucia o desgastada.
La rondelle de plastique de la cartouche
est sale ou usée.
Action/Solución/Correctif
Tighten the lock nut or trim cap.
Aprieté el contratuerca o tapa ornamental.
Serrer la écrou de blocage ou le capuchon de
garniture.
Unscrew the aerator to check rubber packing or
replace the aerator.
Destornille el aireador para chequear el empaque de
caucho. Vuelva a instalar el aireador.
Dévisser le brise-jet pour vérifier le joint en caoutchouc.
Réassembler le brise-jet
Remove handle and cartridge to check if ceramic
disk is permanently damaged or dirty. Re-install cartridge.
Quite la manija y el cartucho para revisar si el disco
de cerámica está dañado o sucio. Reinstalé el cartucho.
Enlever la manette et la cartouche pour vérifier si le
disque de céramique est sale ou définitivement
endommagé. Réinstaller la cartouche.
Mantenimiento
periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Entretien
doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils
endommageront le fini et rendront votre garantie nulle.
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo
