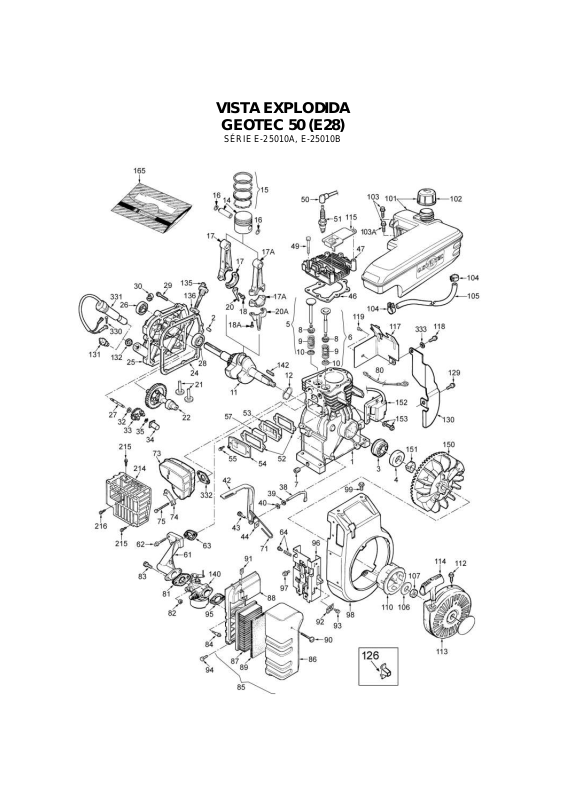

VISTA EXPLODIDA
GEOTEC 50 (E28)
SÉRIE E-25010A, E-25010B
Page 2
Page 3
REF. CÓDIGO QTDE DESCRIÇÃO APLICAÇÃO
1 16010084 1 CONJ. CILINDRO (inc. 1,4) 28010A,28010B
2 26727 2 PINO 28010A,28010B
3 27430009 1 ROLAMENTO 28010A,28010B
4 29610034 1 RETENTOR 28010A,28010B
5 29314B 1 VÁVULA DE ADMISSÃO (std) 28010A,28010B
5 29315C 1 VÁLVULA DE ADMISSÃO (OS. 0,80mm) 28010A,28010B
6 36471 1 VÁLVULA DE EXAUSTÃO (std) 28010A,28010B
6 36472 1 VÁLVULA DE EXAUSTÃO (OS. 0,80mm) 28010A,28010B
7 29320003 1 BUJÃO DO ÓLEO 28010A,28010B
9 31672 2 MOLA DA VÁLVULA 28010A,28010B
10 31673 2 ASSENTO DA VÁLVULA 28010A,28010B
11 16070108 1 VIRABREQUIM 28010A,28010B
12 29590029 1 ARRUELA 28010A,28010B
14 36070 1 CONJ. PINO E PISTÃO (std. 71,00 diam.) 28010A,28010B
14 36071 1 CONJ. PINO E PISTÃO (OS. 0,25mm) 28010A,28010B
14 36072 1 CONJ. PINO E PISTÃO (OS. 0,50mm) 28010A,28010B
15 36076 1 JOGO DE ANÉIS (std. 71,00 diam.) 28010A,28010B
15 36077 1 JOGO DE ANÉIS (OS. 0,25mm) 28010A,28010B
15 36078 1 JOGO DE ANÉIS (OS. 0,50mm) 28010A,28010B
16 29450004 2 TRAVA DO PISTÃO 28010A,28010B
17 16110011 1 BIELA 28010A,28010B
18 32610A 2 PARAFUSO 28010A,28010B
20 32654 28010A,28010B
21 27241 2 SEGUIDOR 28010A,28010B
22 16120018 1 COMANDO 28010A,28010B
24 27677A 1 JUNTA 28010A,28010B
25 16040016 1 FLANGE (inc.-26,28,32) 28010A,28010B
26 29610002 1 RETENTOR 28010A,28010B
27 22720011 1 EIXO DO GOVERNADOR 28010A,28010B
28 27430001 1 TAMPA DO ÓLEO 28010A,28010B
29 29190171 7 PARAFUSO 28010A,28010B
30 29490005 1 PRESILHA DO COMBUSTÍVEL 28010A,28010B
32 35749 1 ARRUELA 28010A,28010B
33 16170005 1 ENGRENAGEM DO GOVERNADOR 28010A,28010B
34 22740010 1 SEGUIDOR DO GOVERNADOR 28010A,28010B
35 29193 1 BUCHA 28010A,28010B
38 22750017 1 CABO 28010A,28010B
39 29510010 1 ARRUELA 28010A,28010B
40 29450021 1 TRAVA 28010A,28010B
42 27240145 1 ALAVANCA GOVERNADOR 28010A,28010B
43 29160003 2 PARAFUSO 28010A,28010B
44 29220006 1 PORCA 28010A,28010B
46 36443 1 JUNTA DO CABEÇOTE 28010A,28010B
47 21210020 1 CABEÇOTE 28010A,28010B
49 6021A 8 PARAFUSO 28010A,28010B
50 610118 1 COBERTURA DA VELA 28010A,28010B
Page 4
REF. CÓDIGO QTDE DESCRIÇÃO APLICAÇÃO
51 33636 1 VELA 28010A,28010B
52 27234A 2 JUNTA DA COBERTURA 28010A,28010B
53 16190008 1 RESPIRO 28010A,28010B
54 21660010 1 COBERTURA 28010A,28010B
55 650128 2 PARAFUSO 28010A,28010B
57 31410 1 ELEMENTO DO RESPIRO 28010A,28010B
61 28510041 1 DUTO DE ADMISSÃO 28010A,28010B
62 650451 2 PARAFUSO 28010A,28010B
63 29630093 1 JUNTA 28010A,28010B
64 16630023 1 JOGO DE PARAFUSOS 28010A,28010B
71 27920178 1 MOLA 28010A,28010B
73 21520151 1 SILENCIOSO 28010A,28010B
74 33753 1 PRATO DE FICÇÃO 28010A,28010B
75 29130152 2 PARAFUSO 28010A,28010B
80 16380001 1 TERMINAL TERRA 28010A,28010B
81 26756 1 JUNTA DO CARBURADOR 28010A,28010B
82 29210013 2 PORCA 28010A,28010B
83 29190219 2 PARAFUSO 28010A,28010B
84 29190208 2 PARAFUSO 28010A,28010B
85 16290027 1 CONJ. FILTRO DE AR 28010A
86 23430089 1 COBERTURA DO FILTRO DE AR 28010A
87 23410061 1 FILTRO DE AR (PAPEL) 28010A,28010B
88 23420069 1 CORPO DO FILTRO 28010A
89 23410062 1 FILTRO DE AR 28010A,28010B
90 29190242 1 PARAFUSO 28010A,28010B
91 29220007 1 PORCA 28010A,28010B
94 650562 1 PARAFUSO 28010A,28010B
95 29630086 1 JUNTA DO FILTRO DE AR 28010A,28010B
96 34943 1 CONTROLADOR DE VEL. 28010A,28010B
97 29190177 2 PARAFUSO 28010A,28010B
98 24320247 1 CARCAÇA DO VOLANTE 28010A,28010B
99 29190038 4 PARAFUSO 28010A,28010B
101 16210041 1 TANQUE DE COMBUSTÍVEL 28010A,28010B
102 13350003 1 TAMPA DO TANQUE 28010A,28010B
104 26460 2 PRESILHA 28010A,28010B
105 29774 1 MANGUEIRA 28010A,28010B
106 650815 1 ARRUELA 28010A,28010B
107 650816 1 PORCA 28010A,28010B
110 35000A 1 COPO DE PARTIDA 28010A,28010B
112 650926 3 PARAFUSO 28010A,28010B
113 14210090 1 PARTIDA RETRÁTIL 28010A,28010B
114 590701 1 MANÍPULO 28010A,28010B
115 27410157 1 SUPORTE SUPERIOR DO TANQUE 28010A,28010B
117 24330174 1 SUPORTE DE PROTEÇÃO 28010A,28010B
119 30200 1 PARAFUSO 28010A,28010B
126 24230019 1 MANÍPULO 28010A,28010B
Page 5
REF. CÓDIGO QTDE DESCRIÇÃO APLICAÇÃO
129 29190051 1 PARAFUSO 28010A,28010B
130 27410159 1 SUPORTE DE PROTEÇÃO 28010A,28010B
131 27625 1 PLUG DO ÓLEO 28010A,28010B
132 29673 1 JUNTA DO PLUG 28010A,28010B
135 29320040 1 VARETA 28010A,28010B
136 29630094 1 ANEL DE VEDAÇÃO 28010A,28010B
140 23088010 1 CARBURADOR 28010A,28010B
142 29410009 1 CHAVETA 28010A,28010B
150 24110045 1 VOLANTE(pesada) 28010A
150 14110023 1 VOLANTE(pesada) 28010B
151 34080 1 ESPAÇADOR 28010A,28010B
152 650814 1 BOBINA 28010A,28010B
153 29190168 2 PARAFUSO 28010A,28010B
165 16610030 1 JOGO DE JUNTAS 28010A,28010B
214 24330133 1 PROTETOR SILENCIOSO 28010A,28010B
215 30200 3 PARAFUSO 28010A,28010B
216 29190186 1 PARAFUSO 28010A,28010B
