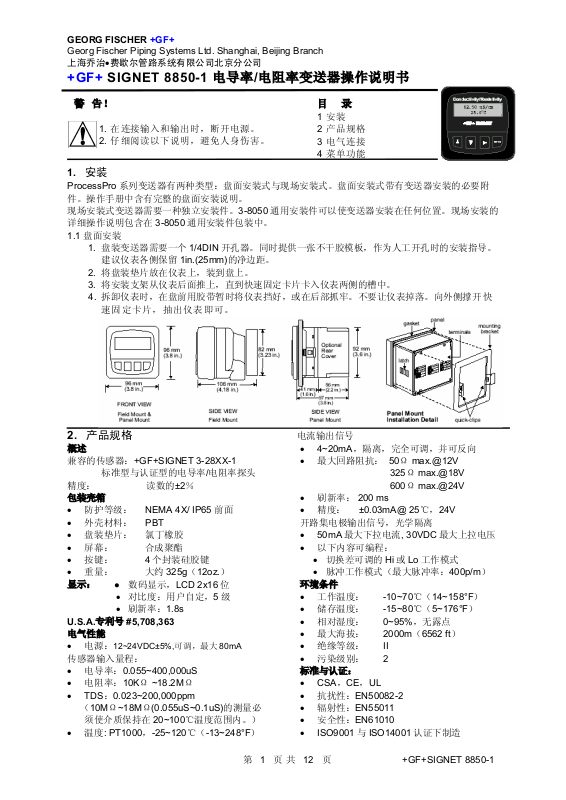

+GF+ SIGNET 8850-1 电导率/电阻率变送器操作说明书
警 告！
1. 在连接输入和输出时，断开电源。
2. 仔细阅读以下说明，避免人身伤害。
1. 安装
ProcessPro 系列变送器有两种类型：盘面安装式与现场安装式。盘面安装式带有变送器安装的必要附
件。操作手册中含有完整的盘面安装说明。
现场安装式变送器需要一种独立安装件。3-8050 通用安装件可以使变送器安装在任何位置。现场安装的
详细操作说明包含在 3-8050 通用安装件包装中。
1.1 盘面安装
1. 盘装变送器需要一个 1/4DIN 开孔器。同时提供一张不干胶模板，作为人工开孔时的安装指导。
建议仪表各侧保留 1in.(25mm)的净边距。
2. 将盘装垫片放在仪表上，装到盘上。
3. 将安装支架从仪表后面推上，直到快速固定卡片卡入仪表两侧的槽中。
4. 拆卸仪表时，在盘前用胶带暂时将仪表挡好，或在后部抓牢。不要让仪表掉落。向外侧撑开快
速固定卡片，抽出仪表即可。
目 录
1 安装
2 产品规格
3 电气连接
4 菜单功能
2. 产品规格 电流输出信号
概述
兼容的传感器：+GF+SIGNET 3-28XX-1
标准型与认证型的电导率/电阻率探头
精度： 读数的±2％
包装壳箱
• 防护等级： NEMA 4X/ IP65 前面
• 外壳材料： PBT
• 盘装垫片： 氯丁橡胶
• 屏幕： 合成聚酯
• 按键： 4 个封装硅胶键
• 重量： 大约 325g（12oz.）
显示： ● 数码显示，LCD 2x16 位
• 对比度：用户自定，5 级
• 刷新率：1.8s
U.S.A.专利号 #5,708,363
电气性能
• 电源：
传感器输入量程：
• 电导率：0.055~400,000uS
• 电阻率：10KΩ ~18.2MΩ
• TDS：0.023~200,000ppm
（10MΩ~18MΩ(0.055uS~0.1uS)的测量必
须使介质保持在 20~100℃温度范围内。）
• 温度: PT1000，-25~120℃（-13~248°F）
12~24VDC±5%,可调，最大 80mA
• 4~20mA，隔离，完全可调，并可反向
• 最大回路阻抗： 50Ω max.@12V
• 刷新率： 200 ms
• 精度： ±0.03mA@ 25℃，24V
开路集电极输出信号，光学隔离
• 50mA 最大下拉电流, 30VDC 最大上拉电压
• 以下内容可编程：
• 切换差可调的 Hi 或 Lo 工作模式
• 脉冲工作模式（最大脉冲率：400p/m）
环境条件
• 工作温度： -10~70℃（14~158°F）
• 储存温度： -15~80℃（5~176°F）
• 相对湿度： 0~95%，无露点
• 最大海拔： 2000m（6562 ft）
• 绝缘等级： II
• 污染级别： 2
标准与认证：
• CSA，CE，UL
• 抗扰性：EN50082-2
• 辐射性：EN55011
• 安全性：EN61010
• ISO9001 与 ISO14001 认证下制造
325Ω max.@18V
600Ω max.@24V
第 1 页 共 12 页 +GF+SIGNET 8850-1
Page 2
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
3. 电气连接
注意：在拆除接线之前如果没有将端子插孔完全打开，可能会永久地损坏仪表。
接线程序
1. 剥去导线端头 0.5~0.625in.(13~16mm)长的绝缘层。
2. 用小螺丝刀按下桔黄色的端子杆，打开端子插孔。
3. 将裸导线（无绝缘层）插入端子插孔，直至触到底部。
4. 松开桔黄色端子杆，卡好导线。向外轻轻地拉导线，确认其良好接触。
拆线程序
1. 用小螺丝刀按下桔黄色的端子杆，打开端子插孔。
2. 将导线从完全打开的端子插孔中抽出。
端子 3 与 4：回路电源
12-24VDC±10%系统电源与电流回路输出。
最大回路阻抗：
50Ω max.@12V
325Ω max.@18V
600Ωmax.@24V
端子 1-2：辅助电源
为测量电路提供 DC 电源
8850 系统都需要辅助电源
端子 5-6：开路集电极输出信号
• 晶体三极管输出，可编程设置以下内容（见 CALIBRATE
标定菜单）：
• 不用时可以隐藏（Off 状态）
切换差可调的 High 或 Low 设定值与比例脉冲信号（最大
值为 400p/m）
端子 7-10：传感器输入信号
7 是电导率信号输入
8 是温度信号输入
9 是隔离的信号地线
10 是传感器接地线
第 2 页 共 12 页 +GF+SIGNET 8850-1
Page 3
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
3.1 系统电源 / 电流回路接线
单项标准功能应用，没有电流信号输出
与 PLC/记录仪连接，单独供电
与有内置电源的 PLC 连接
两块变送器与 PLC/记录仪连接，单独供电
8850 系统都需要辅助电源。
3.2 传感器输入连接
接线提示
• 不要将传感器的电缆与 AC 电缆敷设在同一根电缆导管内。电子噪音会干扰传感器信号。
• 将电缆敷设在接地的金属电缆管中有助于防止电子噪音与机械损伤。
• 将电缆入口处密封，以防潮汽的侵害。
• 每个端子只能插入一根导线。如果两根导线接入同一端子，要在外部连好。
根据工艺流程的最大最小值选择适当量程的传感器：
• 2819-1（0.01 cell）：0.055~100uS（10kΩ~18MΩ）
所有的电阻率测量都要选用 2819-1 传感器
• 2820-1（0.1 cell）：1~1000uS
• 2821-1（1.0 cell）：10~10,000uS
• 2822-1（10.0 cell）：100~200,000uS
• 2823-1（20.0 cell）：200~400,000uS
+GF+SIGNET 28XX-1
接线端子 标准型与认证型探头
第 3 页 共 12 页 +GF+SIGNET 8850-1
Page 4
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
3.3 开路集电极输出信号
当过程变量高于或低于设定值时，开路集电极
输出信号可以用作开关量信号，或根据过程变
量发出比例脉冲信号。
• Low
当过程变量低于设定值时，输出信号被激励。
当流量值高于设定值加切换差时，输出信号复
位。
• High
当过程变量高于设定值时，输出信号被激励。
当流量值低于设定值加切换差时，输出信号复
位。
继电器被激励
• 比例脉冲
开路集电极将根据标定菜单（CALIBRATE）中
设定的脉冲率发出 100ms 宽的脉冲信号。
在下面的示例中：
• 当测量值小于 5.0 时，输出信号为 0p/m。
• 当测量值等于 7.5 时，输出信号为 50p/m。
• 当测量值达到 10 及以上时，输出信号为
100p/m
在标定菜单（CALIBRATE）中设置最大脉冲率
与起始、终结点
继电器被复位
视图菜单（VIEW）
• 正常运行时，ProcessPro 系列仪表处于视图菜单（VIEW）显示状态。
• 在使用标定菜单（CALIBRATE）或选项菜单（OPTIONS）时，如果超过 10
分钟没有按键操作，ProcessPro 系列仪表会返回到视图菜单（VIEW）状态。
• 按上或下方向键可以选择不同的显示内容。显示选项是连续循环的。
• 改变显示选项并不会中断系统的正常工作。
• 改变显示选项不需要密码。
• 不能在视图菜单（VIEW）中对输出设置进行编辑。
视图菜单（VIEW）
显示内容 内容解释
123.45uS/cm
+67.89 ℃
显示传感器输入的电导率值与温度值。
这是永久显示格式。
以下显示项是临时性的，10 分钟后会返回到永久显示项。
Loop Output:
13.75 mA
Last CAL:
06-30-01
显示 4-20mA 的电流输出值。
记录最后的标定日期。
第 4 页 共 12 页 +GF+SIGNET 8850-1
Page 5
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
ProcessPro 仪表的编辑流程
第 1 步：按下并保持 ENTER 键：
• 保持 2 秒钟可进入标定菜单（CALIBRATE）
• 保持 5 秒钟可进入选项菜单（OPTIONS）
第 2 步：密码为顺序按上-上-上-下方向键
• 输入密码后，将显示所选菜单的第一项内容
第 3 步：用上或下方向键翻动菜单
第 4 步：用右向键选中要进行编辑的菜单项
• 显示内容的第一位开始闪动
第 5 步：按上或下方向键对闪动位进行编辑
• 按右向键前移闪动位的位置
第 6 步：按 ENTER 键保存新的设置内容并返回到第 3 步
第 1 步注意事项：
• 正常显示为视图菜单（View ）状态
• 进入标定菜单（CALIBRATE）与选项菜单
（OPTIONS）需要密码
第 3、4 步注意事项
• 参见 6、7 页了解所列菜单的完整内容与用法
• 在第 3 步的显示中，同时按上、下方向键便会返回到视图菜单
（VIEW）状态
• 如果 10 分钟内没按任何键，显示会返回到视图菜单（VIEW）状态
第 3 步：编辑完成了吗？
保存最后一项的设置内容后，同时按上、下方
向键返回到正常工作状态。
第 5、6 步注意事项：
• 在编辑期间，所有输出功能都是有效的
• 只有正在闪动的位可被编辑
• 按右向键可以使闪动位循环移动
• 在按下 ENTER 键后，编辑好的值立即有效
• 如果在 10 分钟内没有按任何键，变送器会保存最后的修
改值，并返回到第 3 步
• 第 6 步（按下 ENTER 键）操作也会返回到第 3 步
• 重复第 3~6 步操作，所有的编辑即可完成
第 5 步：设置有误吗？
在有闪动位的情况下，同时按上、下方向键。
将取消被编辑项的最后的设置内容，并返回
到第 3 步。
第 2 步注意事项：
当显示“Enter Key Code”时，如果在 5 分钟
内没按任何键，显示会返回到视图菜单
（View）状态
标定菜单（CALIBRATE）中的第一项
第 5 页 共 12 页 +GF+SIGNET 8850-1
Page 6
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
标定菜单 （CALIBRATE）
显示内容
（显示内容为出厂设置）
内容解释
Cell Constant:
Standard >
Cell: Standard
1 >
Cell: Custom
1.0000 >
Cond Units:
uS >
PPM Factor:
2.00 >
Set:
Temperature >
Set:
Conductivity >
Loop Source:
Cond >
如果连接的是认证过的传感器，要选“CUSTOM”；其它选
“STANDARD”
如果选了 STANDARD 传感器，在以下数值中选电导常数：0.01，0.1，
1.0，10.0，或 20.0
对于 CUSTOM 传感器，查看传感器带的合格证或传感器上的标签，输
入精确的电导常数
选择测量值单位：uS, mS, kΩ, MΩ, PPM
如果测量值单位设定为 PPM，要在此项中设置固体溶解总量（Total
Dissolved Solids）与 uS 的比例。详见本说明书的章节 3。TDS 系数只
能按 PPM 单位设置。
根据精确的外部参照值，调整系统的温度测量值。
对于 STANDARD 传感器，完成此项单点湿标定，可以得到最精确的测
量效果。对于 CUSTOM 传感器，无需此标定，除非进行定期的系统精
度测定。输入为全零时，便将 TEMP 与 COND 两项恢复到出厂设定值。
选择电流输出信号对应的源信号：电导率值，温度值
Loop Range: uS
0.0000→100.000 >
Output Source:
Cond >
Output Mode:
Low >
Output Setpnt:
10.0000 uS >
Output Hys:
0.5000 uS >
Output Rng: uS
10.0000→40.0000 >
Output PlsRate:
120 Pulses/Min >
Last CAL:
06-30-01 >
设定电流输出信号对应的最小物理值（4mA）与最大物理值（20mA）。
当改变电导率值的单位时，要确认对此项设置进行了修改。
选择开路集电极输出信号对应的源信号：电导率值或温度值
选择开路集电极的工作模式。可以为 High，Low 或 Pulse（比例脉
冲）。如果不用此功能，可以将其隐藏（Off 状态）。
在 Low 或 High 模式下，当过程变量达到了此设定值时，开路集电极输
出信号被激励。
当改变电导率值的单位时，要确认对此项设置进行了修改。
在测量值达到了设定值±切换差值时，开路集电极输出信号复位，+、－
的选择与工作模式是 High 还是 Low 有关。（详见第 4 页）。
在 Pulse 工作模式下，设定脉冲信号对应的起始、终结点以及最大脉冲
率。当改变电导率值的单位时，要确认对此项设置进行了修改。
在 Pulse 工作模式下，设定比例脉冲信号的最大脉冲率。8850 可接受的
数值范围为 0~400。
用“note pad”功能记录重要日期，例如年度标定日期或维护日程
第 6 页 共 12 页 +GF+SIGNET 8850-1
Page 7
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
选项菜单 （OPTIONS）
显示内容
（显示内容为出厂设置）
Contrast:
3 >
调整 LCD 显示对比度，得到最佳可视效果。1 级是较低的对比度，5 级
是较高的对比度。
在较热的环境中选取较低的显示对比度。
内容解释
Cond Decimal:
* * * * . *
Averaging:
Off >
Loop Adjust:
4.00 mA >
Loop Adjust:
20.00 mA >
Temp Display:
℃ >
Temperature
Comp %: 2.00 >
Output Active:
Low >
Test Loop:
>
根据应用设定最佳的输出分辨率。显示值会自动根据设置显示。分辨率
为*****；****.*；***.**；**.***或*.****
OFF 对过程变量的变化有最快的响应。如果工艺过程有频繁的或很大的
波动，可以选择
LOW（4 秒）或 HIGH（8 秒）两项中的一项。
调整电流输出的最小、最大值。显示值代表了精确的电流输出值。范围
调整如下：
• 3.80mA <4.00mA>5.00mA
• 19.00mA <20.00mA>21.00mA
用此调整功能，可使系统输出信号与外接设备匹配
选择温度值单位：℃或°F
设定当温度每变化 1℃时，引起电导率变化的百分数。数值范围为
0.00~10.00。
High: 测量值达到设定值时，会启动一个设备（泵，阀）
Low: 测量值达到设定值时，会停运一个设备。
按上、下方向键，手动改变电流输出值，检测电流输出回路。电流范围
在 3.6~21.00mA 之间。
Test Output:
>
第 7 页 共 12 页 +GF+SIGNET 8850-1
按上、下方向键，手动选取开路集电极的状态，检测其输出回路。
Page 8
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
标定流程
变送器在出厂时已进行了电气标定。
• 流程 A：用精确的（±0.1%）固定电阻器模拟温度与电导率值，对仪表的精度与线性度进行校验。
• 流程 B：湿标定过程。本流程需要用传感器输入信号与 NIST 可追溯性测试液。正确操作，会完成
最精确的系统标定。
A) 用精确的电阻器进行精度校验（电子标定）
1. 模拟温度值
8850 的温度输入信号为 PT-1000 热电阻值，在 0℃时对应于 1000Ω，每变化 1℃，电阻值变化 3.84
Ω。
（1000Ω＝0℃，1003.84Ω=1.0℃，1007.68Ω＝2.0℃ ……………… 1096Ω=25℃）
• 在“Temp”与“Iso. Gnd”端子间连接一个电阻器（1000~1096Ω）。
• 在标定菜单的“Set Temp”项中：根据测得的电阻值，调整精确的温度值。
（见标定菜单中的编辑流程）
• 在端子间连接第二个不同值的电阻器，校验温度测量的线性度。
• 如果仪表显示值不正确，则需要维修（±0.5℃）。
2. 模拟电导率值
可以计算出模拟特定电导率值的精确电阻值，也可以根据电阻值计算出精确的电导率值。
电导常数 0.1Cell
电阻值 ＝ 例如 = 5,000Ω 或 5kΩ
电导率值（Siemens*） 0.000020（Siemens*）
电导常数 0.1Cell
电导率值 ＝ 例如 = 0.000001Siemens* 或 1uS/cm
模拟电阻值（Ω） 100,000（Ω）
（*1uS=1×10
• 在“Signal IN”与“Iso Gnd”端子间连接模拟电导率值的电阻器
• 在标定菜单的“Set Cond”项中：根据电阻值，调整精确的电导率值。
（见标定菜单中的编辑流程）
• 在端子间连接第二个不同值的模拟电阻器，校验仪表的电导率测量的
线性度。
• 如果仪表显示值不正确（读数的±2％），则需要维修。
B) 用 NIST 可追溯性测试液进行湿标定
使用 NIST 可追溯性标准时，先检查一下测试液带有的温度信息。不要让测试液被沾污。传感器必须处
于测试液标签上标的温度环境中。
• 将传感器从系统中拆下来。用小量的测试液清洗一下传感器。
• 将传感器放到测试液中。
• 将参考温度计放在同一测试液中。
• 留有足够的时间使温度信号稳定。
• 在标定菜单的“Set Temp”项中：根据参考温度计的值调整温度显示值（见编辑程序）
• 在标定菜单的“Set Cond”项中：根据测试液的电导率值调整电导率显示值（见编辑程序）
• 将传感器放入到电导值不同的第二种测试液中，校验线性度。
• 如果仪表显示的值不正确（温度为±0.5℃，电导率为读数的±2％），则需要维修。
-6
Siemens 或 0.000001Siemens）
第 8 页 共 12 页 +GF+SIGNET 8850-1
Page 9
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
温度系数
电导率的测量与温度有很大关系。温度影响是用每变化 1℃时，电导率值的相对变化量来表示的。通常
用以 25℃为基准，每变化 1℃时所引起的电导率值变化的百分数，或斜率变化来表示。
根据工艺过程溶液类型的不同，斜率会有显著的变化。出厂设置的温度补偿默认值为 2.00%/℃。有的
工艺流程为了得到最好的精确度，就需要进行适当的调整。确定最佳温度补偿系数的程序如下：
1. 输入全零使 8850 的出厂设定的温度补偿系数无效。
2. 将溶液样品加热接近至过程温度的最大值。将传感器放入溶液样品中，并保持几分钟使信号稳定。
在下列空格中记录下视图菜单（VIEW）状态中显示的温度与电导率值：
显示的温度值： T1＝ ℃
显示的电导率值： C1＝ uS
（溶液电导率值在 0.055uS~0.1uS（电阻率 10MΩ~18MΩ）之间时，不要用此程序。内部有纯水曲线
专门适用于它们，此时可以用默认值 2.00%/℃。）
3. 将溶液样品冷却接近至过程温度的最小值。将传感器放入溶液样品中，并保持几分钟使信号稳定。
在下列空格中记录下显示的温度与电导率值：
显示的温度值： T2＝ ℃
显示的电导率值： C2＝ uS
(建议第 2、3 步骤中的电导率要有 10％的变化。）
4. 将第 2、3 步骤中记录的各个数值代入下面式子中：
100 ×（C1－C2）
TC 斜率＝
（C2×（T1－25））－（C1×（T2－25））
示例：溶液样品的电导率为 205uS@48℃，冷却后，电导率为 150uS@23℃。（C1＝205，T1＝48，
C2＝150，T2＝23）
则 TC 的计算如下：
100 ×（205－150） 5500
TC 斜率＝ = = 1.42%/℃
（150×（48－25））－（205×（23－25）） 3860
PPM（Parts Per Million）系数
只有选择了 PPM 显示单位时才要求有此系数。 PPM 系数是可编程的，范围在 0.01~3.00 之间（出厂设
定值＝2.00）
通过计算溶液的电导率值（uS）与固体溶解总量（PPM），可以确定最佳的 PPM 系数。
溶液电导率（uS/cm）
PPM 系数＝
固体溶解总量（PPM）
溶液电导率（uS/cm）
TDS（PPM）＝
PPM 系数
示例：
• 溶液电导率＝400uS/cm
• TDS=200PPM（mg/L）
400uS/cm
PPM 系数＝ = 2.00
200PPM
第 9 页 共 12 页 +GF+SIGNET 8850-1
Page 10
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
故障排除
显示内容 可能原因 建议解决方法
• 显示超量程，如果过程变
“－－－－”
Value must be less than 3
Value must be greater than 0
“Value must be 400 or less” 脉冲率不能大于 400 设定小于 400 的脉冲率
显示状态不稳定，间歇地显示
“0”或“－－－－－”
“Too much Error
CHECK SENSOR”
技术注意事项
如果电流输出信号总被锁定在 3.6mA，那么这是与温度测量电路有关的问题：
只有当 8850 检测到温度传感器的电阻值小于 250Ω或大于 2800Ω时，这种情况才会发生。
• 检查传感器接线，看白色导线（TEMP IN）与黑色导线（ISO GND）间是否有断路或短路情况。
• PT1000 温度传感器损坏。
• 变送器损坏。
8850 测量系统总是需要接辅助电源（端子 1、2）。
量接近或在传感器量程限
值上，这是正常状态
PPM 系数只能在 0.00~3.00 之
间
Custom 传感器的电导常数不能
设为 0
辅助电源未接
• 传感器损坏或传感器脏污
• 接线错误
• 介质的电导率太低
• 温度元件损坏
• 检查传感器量程是否正确
• 检查选项菜单（OPTIONS）中
输出分辨率项的设置
• 检查标定菜单（CALIBRATE）
中设置的源信号与量程是否兼
容
设定小于 3 的 PPM 系数
设定大于 0 的电导常数
根据接线图检查接线（见章节
3.1）
• 清洗或更换传感器
• 检查接线是否正确
• 更换传感器
第 10 页 共 12 页 +GF+SIGNET 8850-1
Page 11
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
注释（Notes）
第 11 页 共 12 页 +GF+SIGNET 8850-1
Page 12
GEORG FISCHER +GF+
Georg Fischer Piping Systems Ltd. Shanghai, Beijing Branch
上海乔治•费歇尔管路系统有限公司北京分公司
订货信息
产品型号
3-8850-1
3-8850-1P
备品与附件
产品型号
3-8050
3-8050.395
3-8052
3-0000.596
3-8050.392
3-5000.598
3-5000.399
3-8050.396
3-9000.392
3-9000.392-1
3-9000.392-2
7300-7524
7300-1524
7300-3024
7300-5024
7300-1024
Code 编码
159 000 228
159 000 229
Code 编码
159 000 184
159 000 186
159 000 188
159 000 641
159 000 640
198 840 225
198 840 224
159 000 617
159 000 368
159 000 839
159 000 841
159 000 687
159 000 688
159 000 689
159 000 690
159 000 691
产品描述
电导率/电阻率变送器，现场安装
电导率/电阻率变送器，盘面安装
产品描述
通用安装件
NEMA 4X 变送器后盖
¾”一体式安装件
重型墙装支架
Model 200 改进型适配板
墙面安装支架
改进型 5×5 in.适配板
RC 格栅组件（只用于继电器）
液密连接件，3 件，1/2 in. NPT
液密连接件，1 件，1/2 in. NPT
液密连接件，1 件，PG 13.5
24VDC 电源，7.5W，300mA
24VDC 电源，15W，600mA
24VDC 电源，30W，1.3A
24VDC 电源，50W，2.1A
24VDC 电源，100W，4.2A
第 12 页 共 12 页 +GF+SIGNET 8850-1
Loading...
