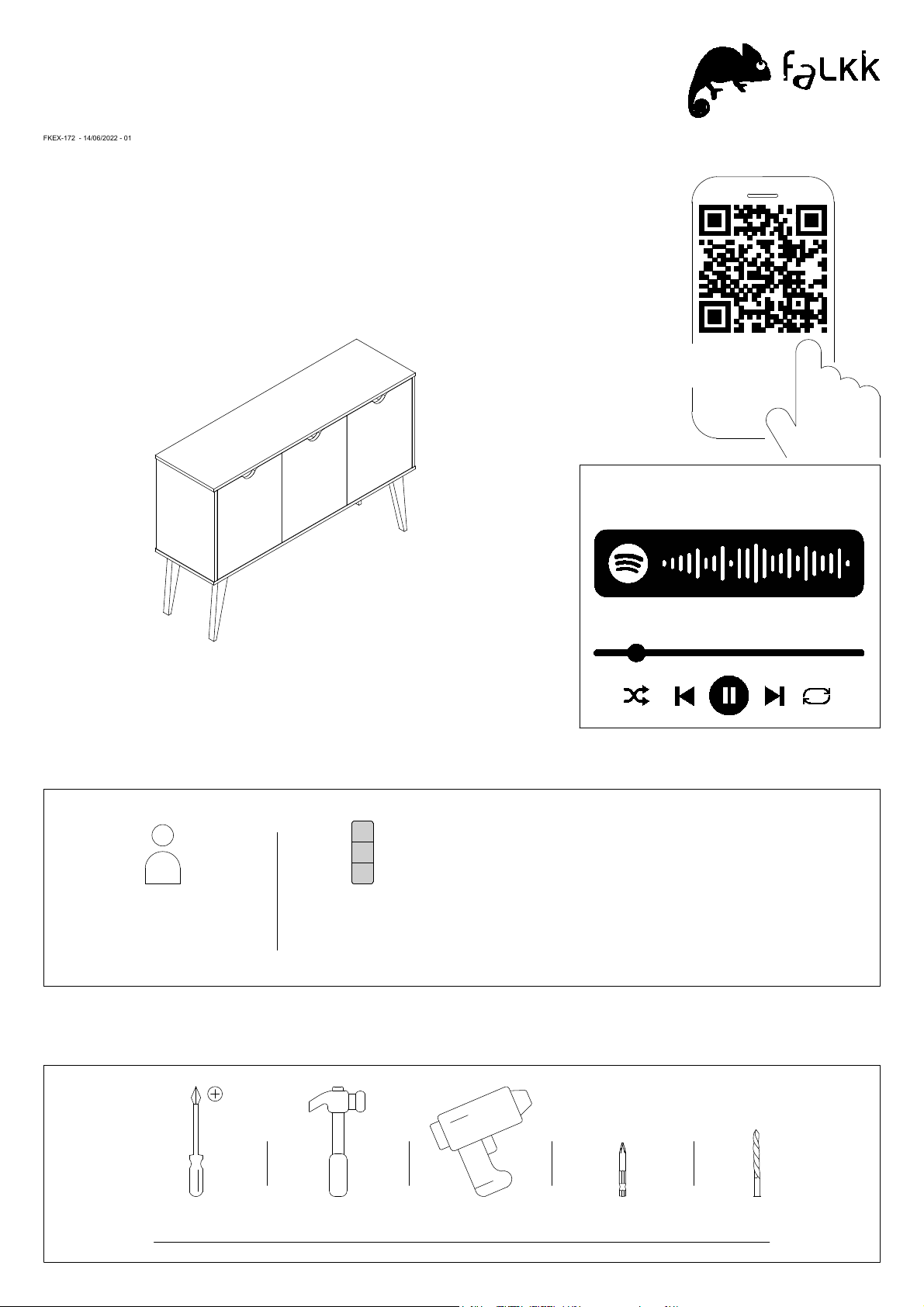

Page 1
1

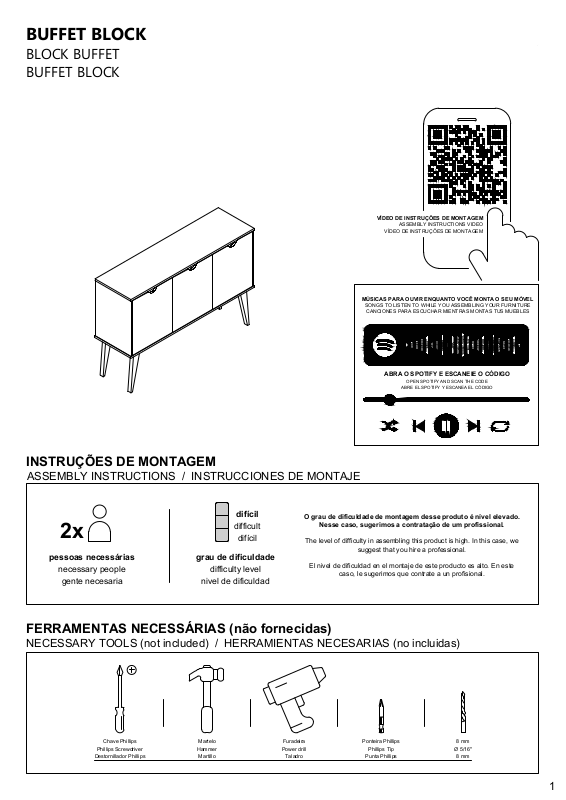

BUFFET BLOCK
BLOCK BUFFET
BUFFET BLOCK
FKEX-172 - 14/06/2022 - 01
FERRAMENTAS NECESSÁRIAS (não fornecidas)
NECESSARY TOOLS (not included) / HERRAMIENTAS NECESARIAS (no incluidas)
difícil
difficult
difícil
pessoas necessárias
necessary people
gente necesaria
2x
grau de dificuldade
difficulty level
nivel de dificuldad
O grau de dificuldade de montagem desse produto é nível elevado.
Nesse caso, sugerimos a contratação de um profissional.
The level of difficulty in assembling this product is high. In this case, we
suggest that you hire a professional.
El nivel de dificuldad en el montaje de este producto es alto. En este
caso, le sugerimos que contrate a un profisional.
INSTRUÇÕES DE MONTAGEM
ASSEMBLY INSTRUCTIONS / INSTRUCCIONES DE MONTAJE
Furadeira
Power drill
Taladro
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
Martelo
Hammer
Martillo
Ponteira Phillips
Phillips Tip
Punta Phillips
8 mm
Ø 5/16''
8 mm
VÍDEO DE INSTRUÇÕES DE MONTAGEM
ASSEMBLY INSTRUCTIONS VIDEO
VÍDEO DE INSTRUÇÕES DE MONTAGEM
ABRA O SPOTIFY E ESCANEIE O CÓDIGO
OPEN SPOTIFY AND SCAN THE CODE
ABRE EL SPOTIFY Y ESCANEA EL CÓDIGO
MÚSICAS PARA OUVIR ENQUANTO VOCÊ MONTA O SEU MÓVEL
SONGS TO LISTEN TO WHILE YOU ASSEMBLING YOUR FURNITURE
CANCIONES PARA ESCUCHAR MIENTRAS MONTAS TUS MUEBLES
Page 2
2
Frente
Front
Frente
Fixar o parafuso
no segundo furo.
Fix the screw in
the second hole.
Fijar el tornillo en
el segundo agujero.
Fixação da corrediça
Slide fixing
Fijación de la corredera
Evite danificar o produto com impactos
ou objetos cortantes.
Avoid damaging the product with impacts
or sharp objects.
Evite danificar el producto con impactos u
objetos cortantes.
Deve-se fazer a montagem do módulo em cima
de uma superfície macia, como um tapete.
The module must be mounted above
soft surface, such as a carpet.
El módulo debe montarse sobre una
superficie blanda, como una alfombra.
Parafuse o minifix até o final
Screw the minifix bolt all the way in
Atornille completamente la cajita minifix
Alinhe a seta na superficie
do Tambor (C) com a
furação lateral da peça.
Align the arrow on the surface of
the minifix housing (C) with the
hole on the side of the part.
Alinee la flecha en la superficie
de la cajita (C) con el orificio en
el costado de la pieza.
Aperte o tambor do minifix com pressão
Tighten the minifix housing with pressure
Apriete la cajita minifix con presión
Posicionamento do tambor do minifix
Minifix housing placement
Posicionamiento de la cajita minifix

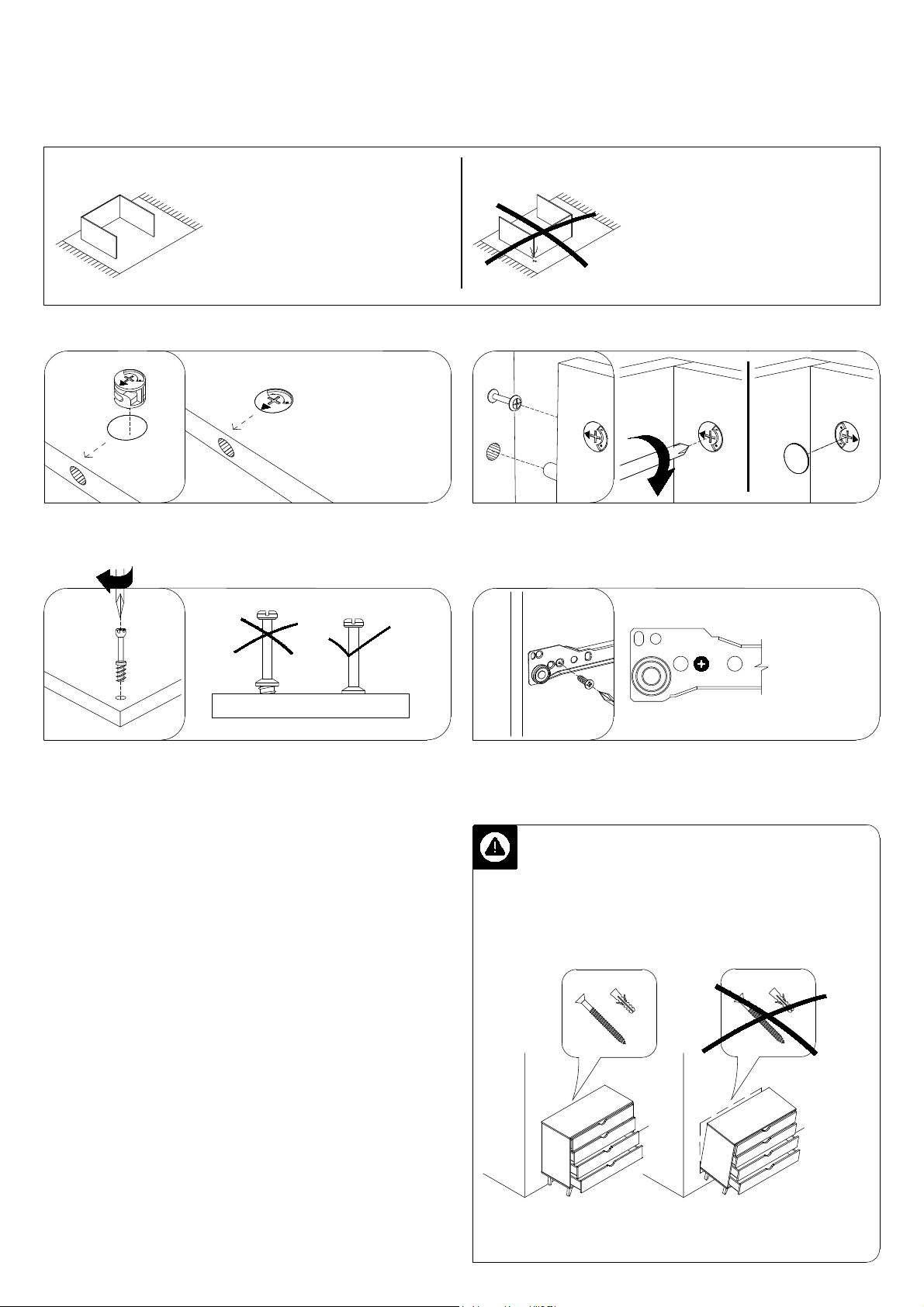

ANTES DE COMEÇAR A MONTAGEM, ALGUMAS DICAS!
BEFORE YOU BEGIN THE ASSEMBLY, SOME TIPS!
ANTES DE COMENZAR EL MONTAJE, ¡ALGUNOS CONSEJOS!
*Imagem meramente ilustrativa / *Merely illustrative image / *Imagen meramente ilustrativa
Risco de acidente em caso da não fixação do móvel
na parede
Risk of accident if the furniture is not fixed to the wall
Riesgo de accidente si el mueble no está fijado a la pared
Page 3
3
F1
M1
M2
M4
M3
M5
M6
M10
M9
M8
M7
1
2
3
4
5
6
7
8
9
11
10
Tampo (1x)
Top (1x) / Tapa (1x)
Base (1x)
Base (1x) / Base (1x)
Lateral esquerda (1x)
Left Side (1x) / Lateral izquierdo (1x)
Divisória (1x)
Divider (1x) / División (1x)
Prateleira Regulável Menor (1x)
Smallest adjustable shelf (1x) / Estanteria regulable más pequeña (1x)
Lateral direita (1x)
Right Side (1x) / Lateral derecho (1x)
Fundo (1x)
Bottom (1x) / Fondo (1x)
Porta A (1x)
Door A (1x) / Puerta A(1x)
Porta B (1x)
Door B (1x) / Puerta B(1x)
Travessa pé (2x)
Leg's board (2x) / Tabla de lás patas (2x)

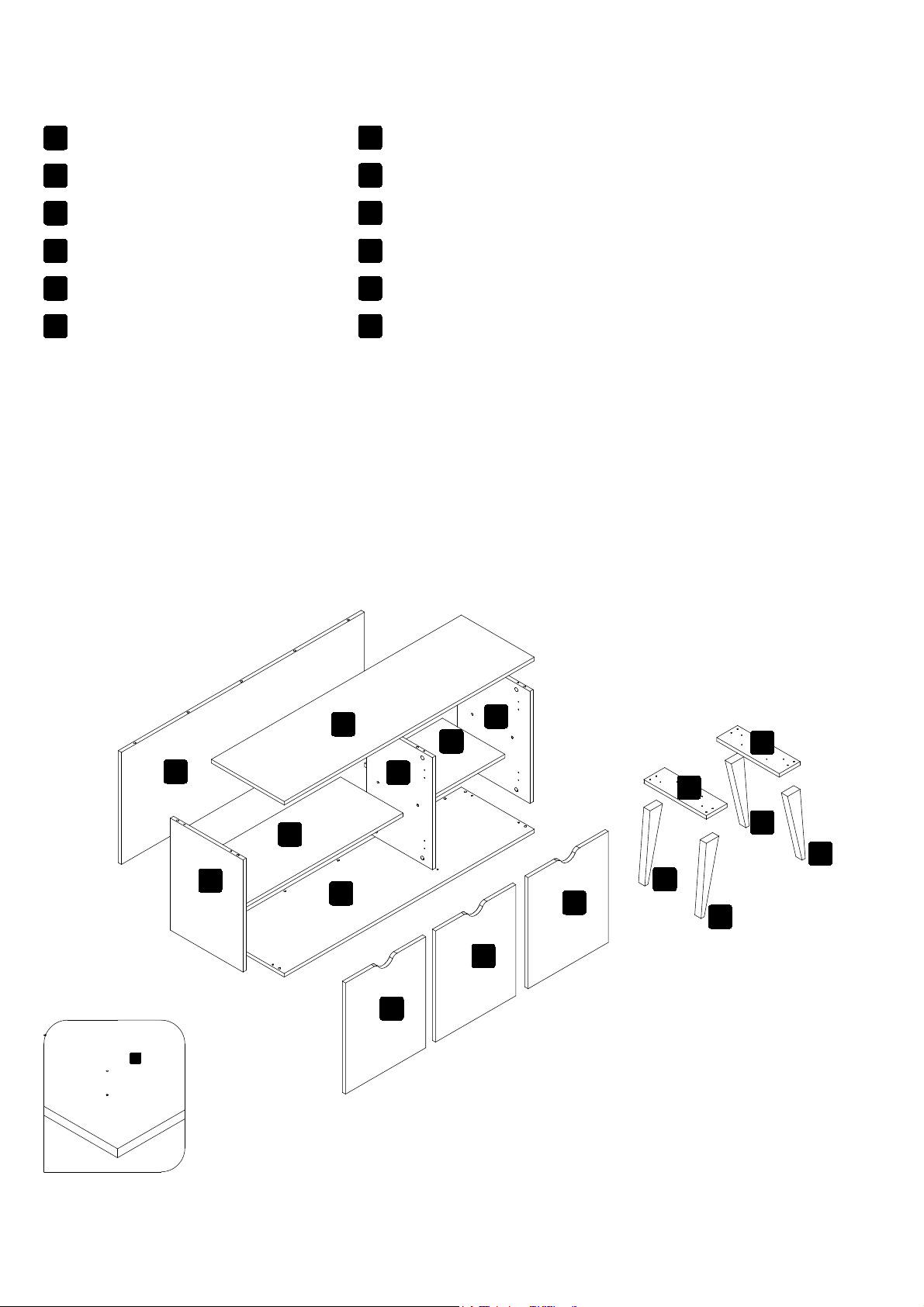

Partes do módulo
Module parts
Partes del módulo
Prateleira Regulável Maior (1x)
Larger adjustable shelf (1x) / Estanteria regulable más grande (1x)
F1
12
Pés (4 x)
Feet (4x) / Pies (4x)
2
A base (2) possui esta marcação na vista inferior
para fixação da travessa de pé (11)
The base (2) has this marking on the bottom view for
fixing the foot rail (11)
La base (2) tiene esta marca en la vista inferior para
fijar la travesa de pie (11)
6
1
2
3
5
4
8
7
9
10
10
12
12
12
12
11
11
Page 4
4

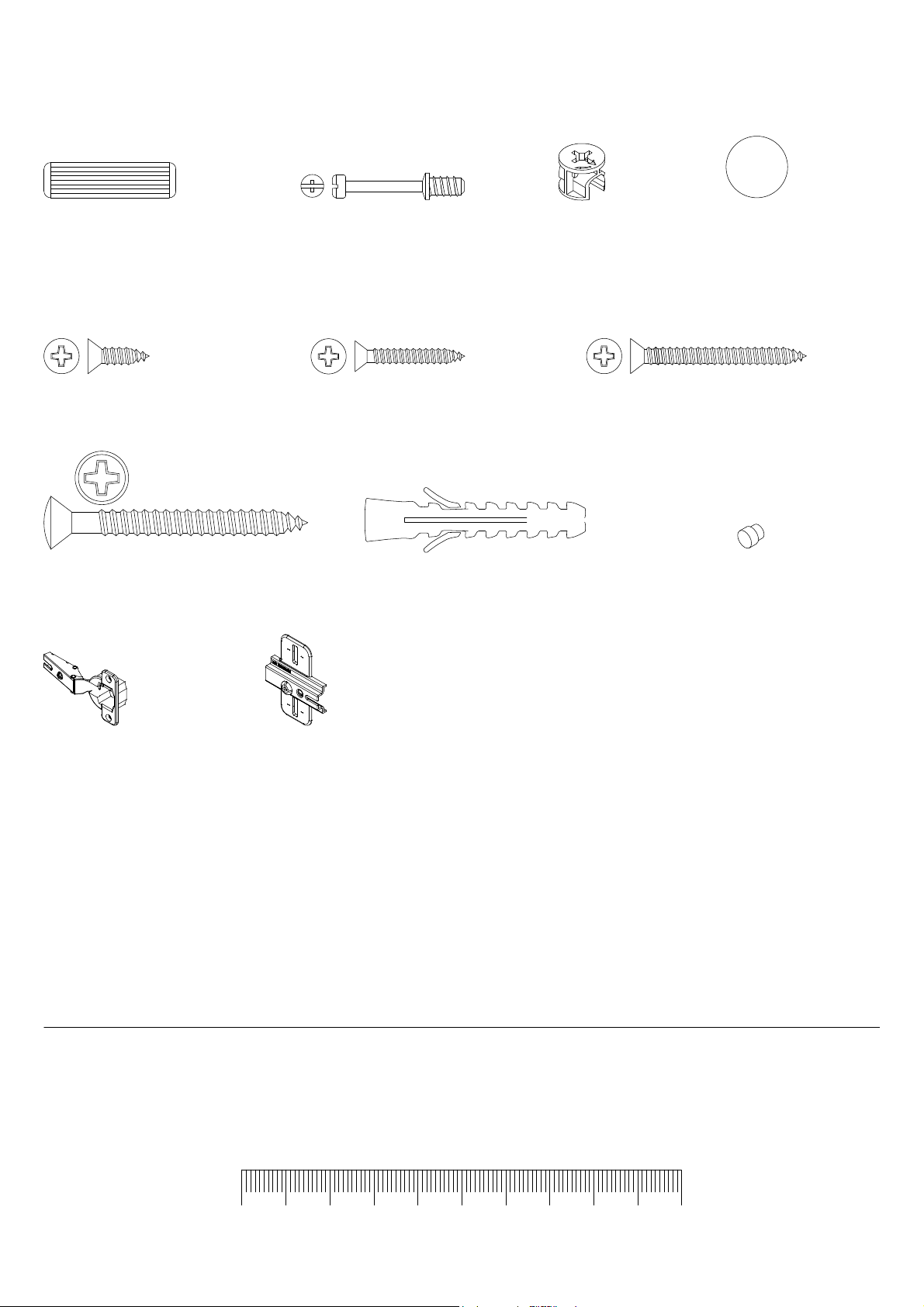

I. Bucha 8x50mm (2x)
I. Wall Plug 8x50mm (2x)
I. Taco (2x) 8x50mm
A. Cavilha 8x30mm (22x)
A. Peg 8x30mm (22x)
A. Espiga 8x30mm (22x)
B. Minifix (12x)
B. Minifix (12x)
B. Minifix (12x)
C. Tambor (12x)
C. Drum (12x)
C. Tambor (12x)
D. Tampa Tambor (12x)
D. Minifix Housing Cover (12x)
D. Tapa Cajita Minifix (12x)
100
90
80
70
60
50
40
30
20
10
0
Componentes do módulo
Module components
Componentes del módulo
Utilizar a régua abaixo para medir os componentes.
Use the ruler below to measure the components.
Usa la regla abajo para medir los componentes.
medidas em milímetros
measurements in millimeters
medidas en milimetros
K.Suporte de prateleira (10x)
K. Shelf Support (10x)
K. Suporte de repisa (10x)
G. Parafuso Ø4x40 (8x)
G. Screw Ø4x40 (8x)
G. Tornillo Ø4x40 (8x)
E. Parafuso Ø4x14 (8x)
E. Screw Ø4x14 (8x)
E. Tornillo Ø4x14 (8x)
F. Parafuso Ø3,5x25 (24x)
F. Screw Ø3,5x25 (24x)
F. Tornillo Ø3,5x25 (24x)
K. Dobradiça Porta (6x)
K. Door Hinge (6x)
K. Bisagra Puerta (6x)
L. Calço Módulo (6x)
L. Shim Module (6x)
L. Bisagra Módulo (6x)
H. Parafuso Ø6x60 (2x)
H. Screw Ø6x60 (2x)
H. Tornillo Ø6x60 (2x)
Page 5
A
B
Detalhe A
Detail A / Detalle A
Detalhe B
Detail B / Detalle B
Detalhe C
Detail C / Detalle C
Detalhe E
Detail E / Detalle E
5

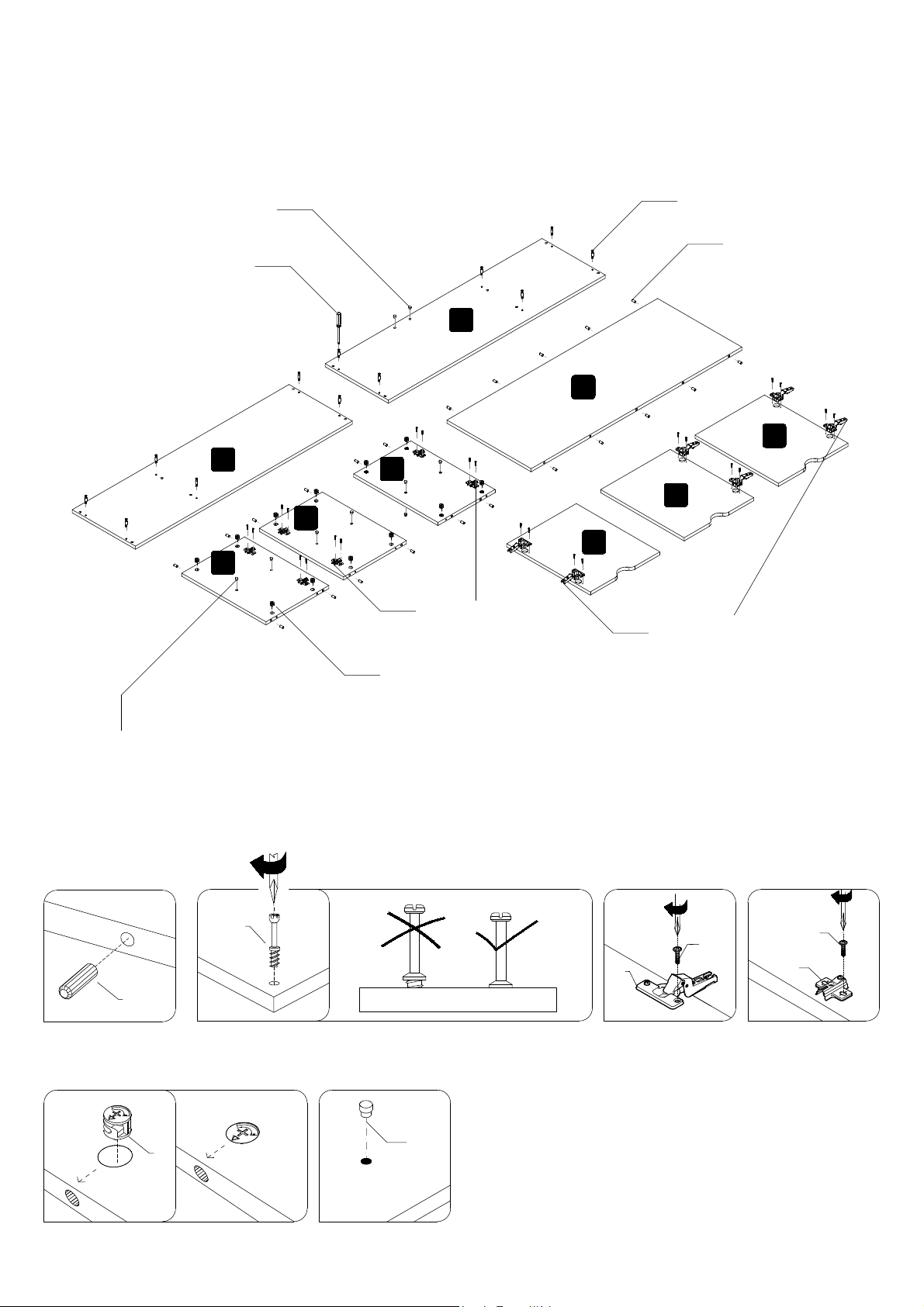

Pré montagem do módulo
Pre-assembly of the module
Premontaje del módulo
C
K
M
L
M
Detalhe A
Detail A / Detalle A
Detalhe D
Detail D / Detalle D
5
5
5
5
5
5
5
5
5
Detalhe B
Detail B / Detalle B
Detalhe B
Detail B / Detalle B
Detalhe F
Detail F / Detalle F
Detalhe C
Detail C / Detalle C
Detalhe D
Detail D / Detalle D
Detalhe E
Detail E / Detalle E
Detalhe F
Detail F / Detalle F
K
(8x)
Detalhe F
Detail F / Detalle F
Page 6
6

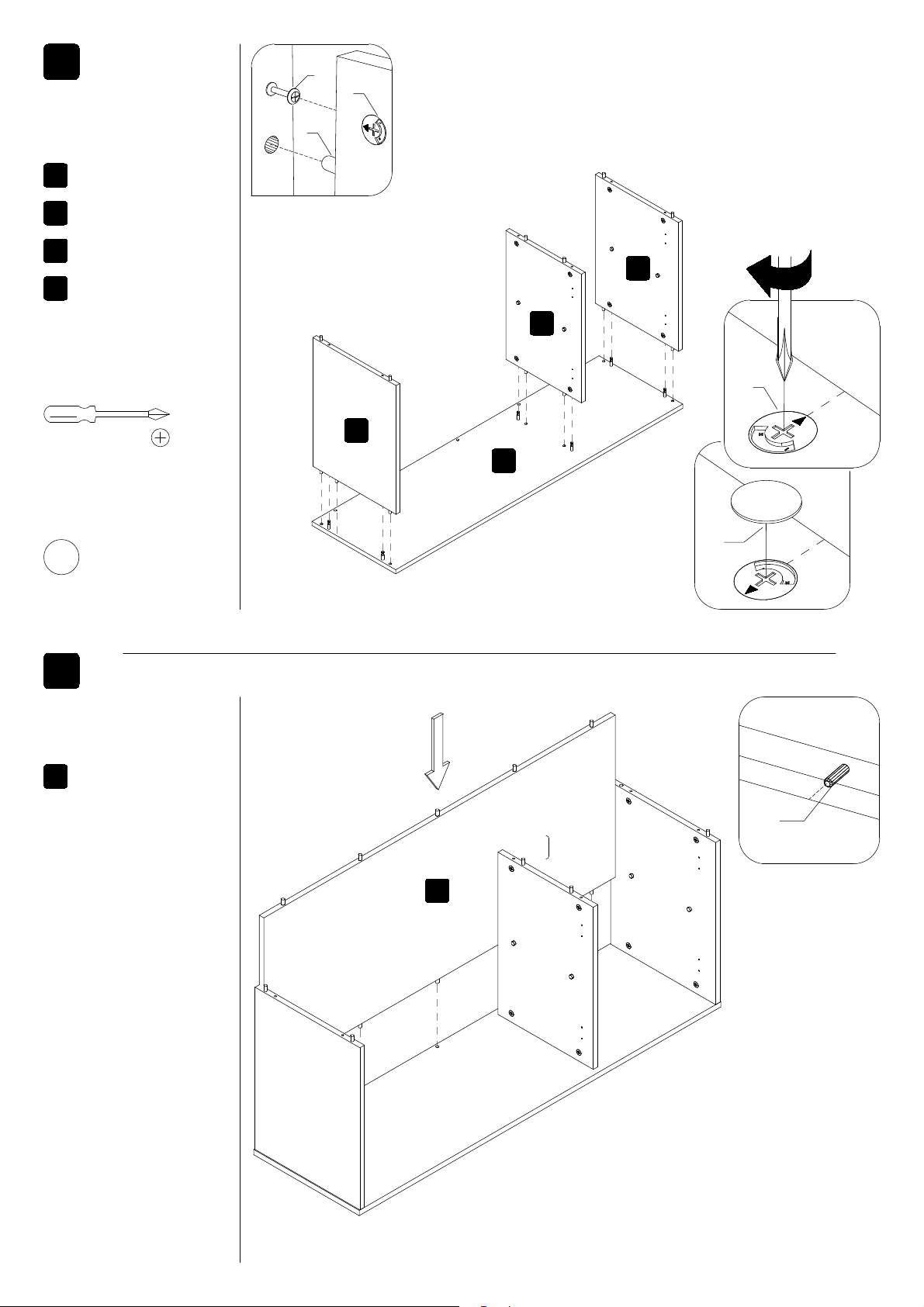

01
Partes do módulo
Module parts
Partes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
02
Partes do módulo
Module parts
Partes del módulo
C
D
A
D. Tampa Tambor (17x)
D. Minifix Housing Cover (17x)
D. Tapa Cajita Minifix (17x)
Componentes do módulo
Module components
Componentes del módulo
Componentes do módulo
Module components
Componentes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
3
5
4
2
M2
M4
M3
M5
2
3
4
5
Base (1x)
Base (1x) / Base (1x)
Lateral esquerda (1x)
Left Side (1x) / Lateral izquierdo (1x)
Divisória (1x)
Divider (1x) / División (1x)
Lateral direita (1x)
Right Side (1x) / Lateral derecho (1x)
C
A
B
6
M6
6
Fundo (1x)
Bottom (1x) / Fondo (1x)
Page 7

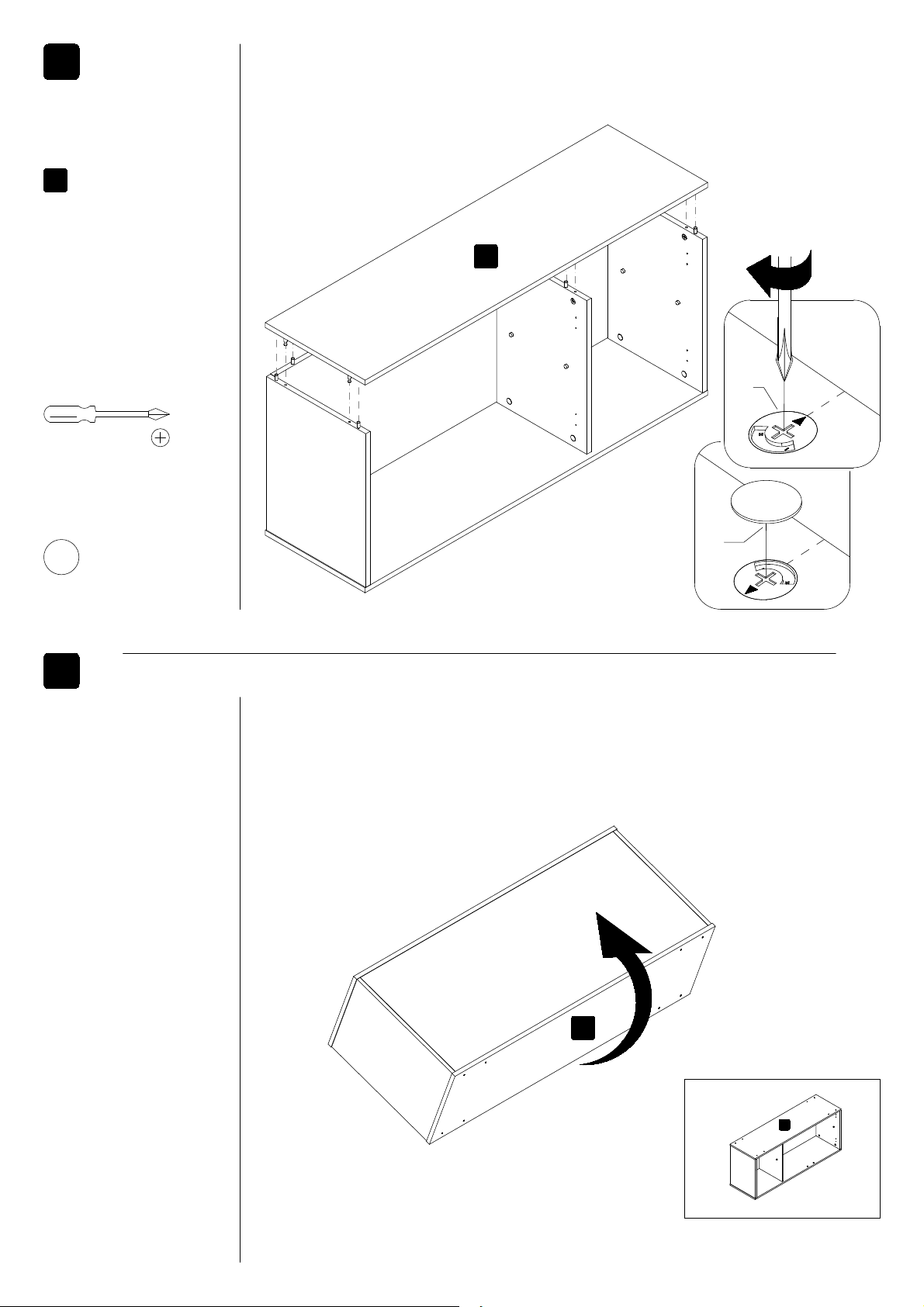

03
04
Partes do módulo
Module parts
Partes del módulo
Componentes do módulo
Module components
Componentes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
7
1
Partes do módulo
Module parts
Partes del módulo
M1
1
Tampo (1x)
Top (1x) / Tapa (1x)
Ferramentas necessárias
Required tools
Herramientas requeridas
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
D. Tampa Tambor (17x)
D. Minifix Housing Cover (17x)
D. Tapa Cajita Minifix (17x)
Componentes do módulo
Module components
Componentes del módulo
C
D
2
2
Page 8
8

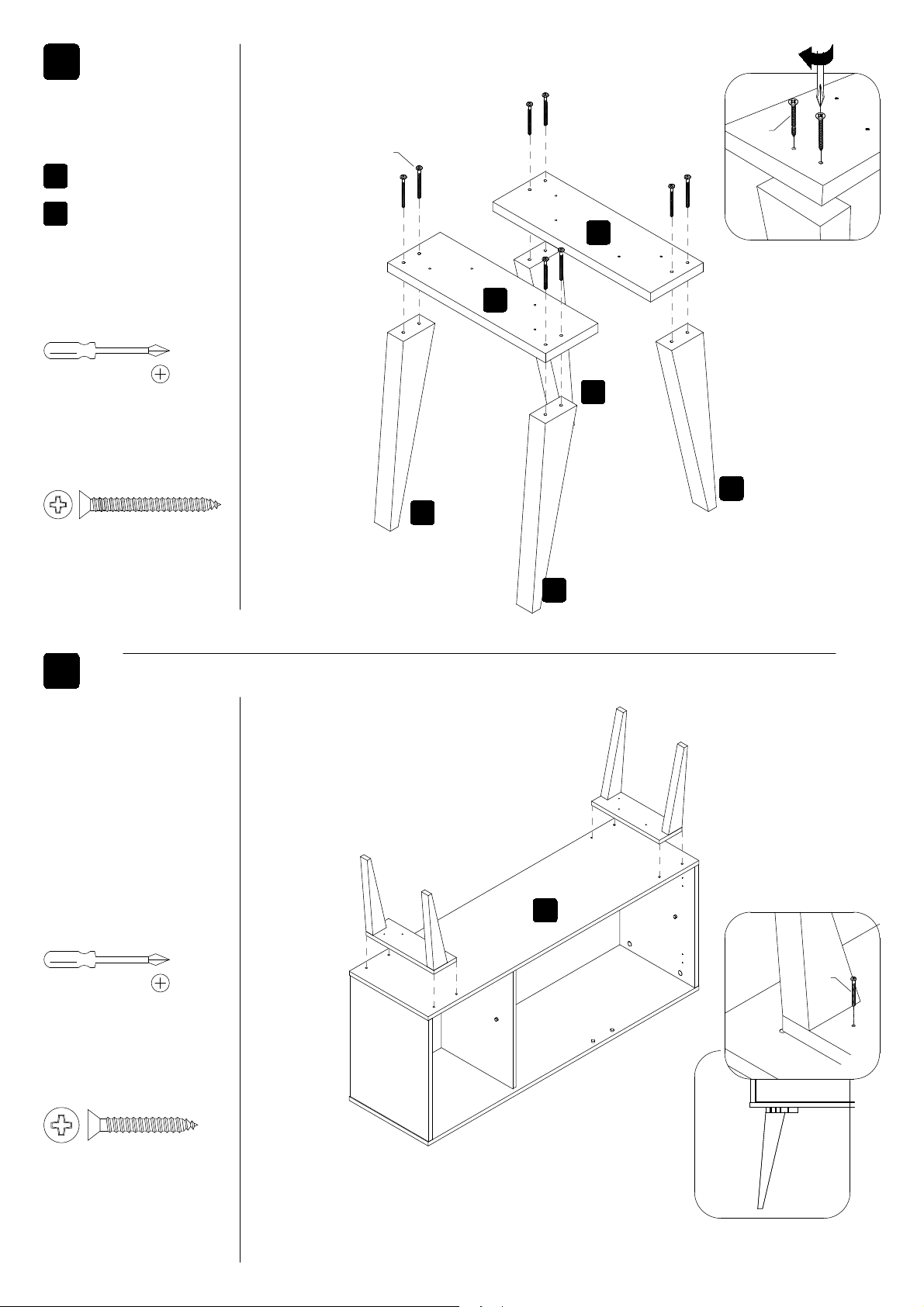

05
Componentes do módulo
Module components
Componentes del módulo
Partes do módulo
Module parts
Partes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
06
Componentes do módulo
Module components
Componentes del módulo
Partes do módulo
Module parts
Partes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
F1
11
Travessa pé (2x)
Leg's board (2x) / Tabla de lás patas (2x)
F1
12
Pés (4 x)
Feet (4x) / Pies (4x)
G. Parafuso Ø4x30 (8x)
G. Screw Ø4x30 (8x)
G. Tornillo Ø4x30 (8x)
12
12
11
11
12
12
F. Parafuso Ø3,5x25 (8x)
F. Screw Ø3,5x25 (8x)
F. Tornillo Ø3,5x25 (8x)
G
G
F
2
Page 9
Partes do módulo
Module parts
Partes del módulo

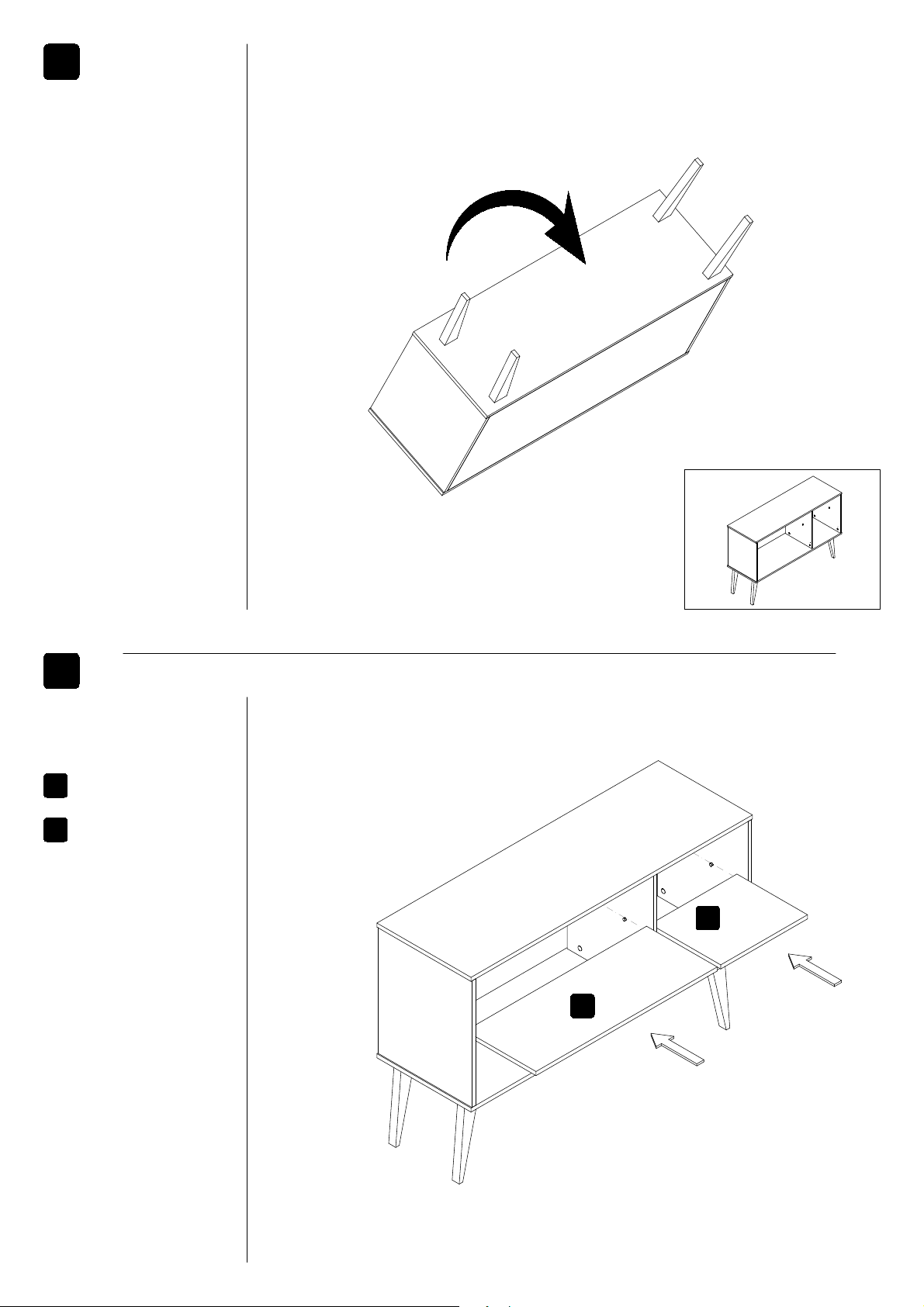

07
Partes do módulo
Module parts
Partes del módulo
08
9
Componentes do módulo
Module components
Componentes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
Componentes do módulo
Module components
Componentes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
M8
M7
7
8
Prateleira Regulável Menor(1x)
Smallest adjustable shelf (1x) /
Estanteria regulable más pequeña (1x)
Prateleira Regulável Maior(1x)
Larger adjustable shelf (1x) /
Estanteria regulable más grande (1x)
8
7
Page 10
10

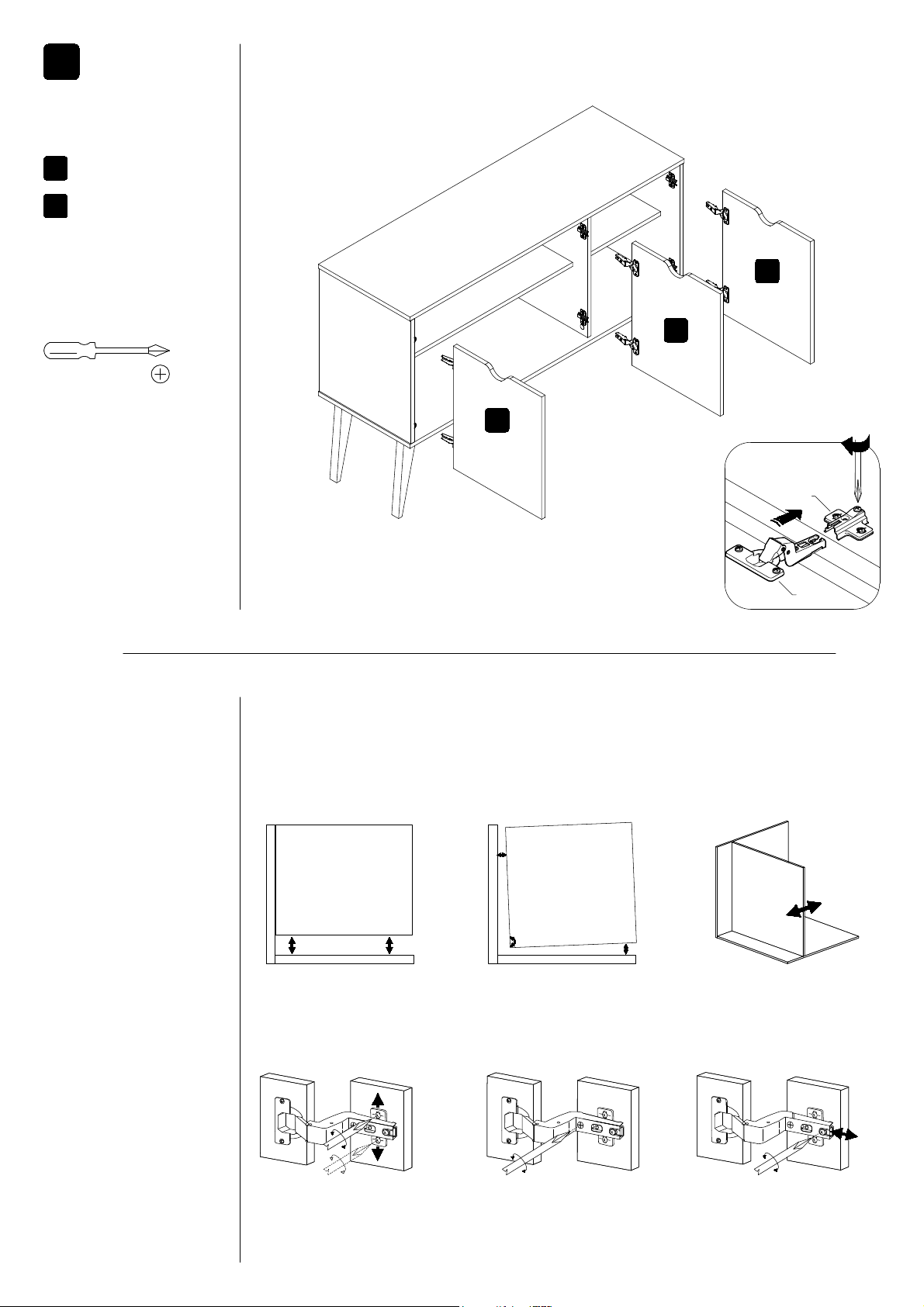

09
Partes do módulo
Module parts
Partes del módulo
9
10
Componentes do módulo
Module components
Componentes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
Chave Phillips
Phillips Screwdriver
Destornillador Phillips
Regulagem das portas
Door adjustment
Ajuste de las puertas
Porta
Door
Puerta
Porta
Door
Puerta
Porta
Door
Puerta
Ajuste de Altura
Height Adjustment
Ajuste de Altura
Ajuste Interno
Internal Adjustment
Ajuste Interno
Ajuste de Profundidade
Depth Adjustment
Ajuste de Profundidad
L
K
M10
M9
9
10
Porta A (1x)
Door A (1x) / Puerta A(1x)
Porta B (1x)
Door B (1x) / Puerta B(1x)
10
Page 11

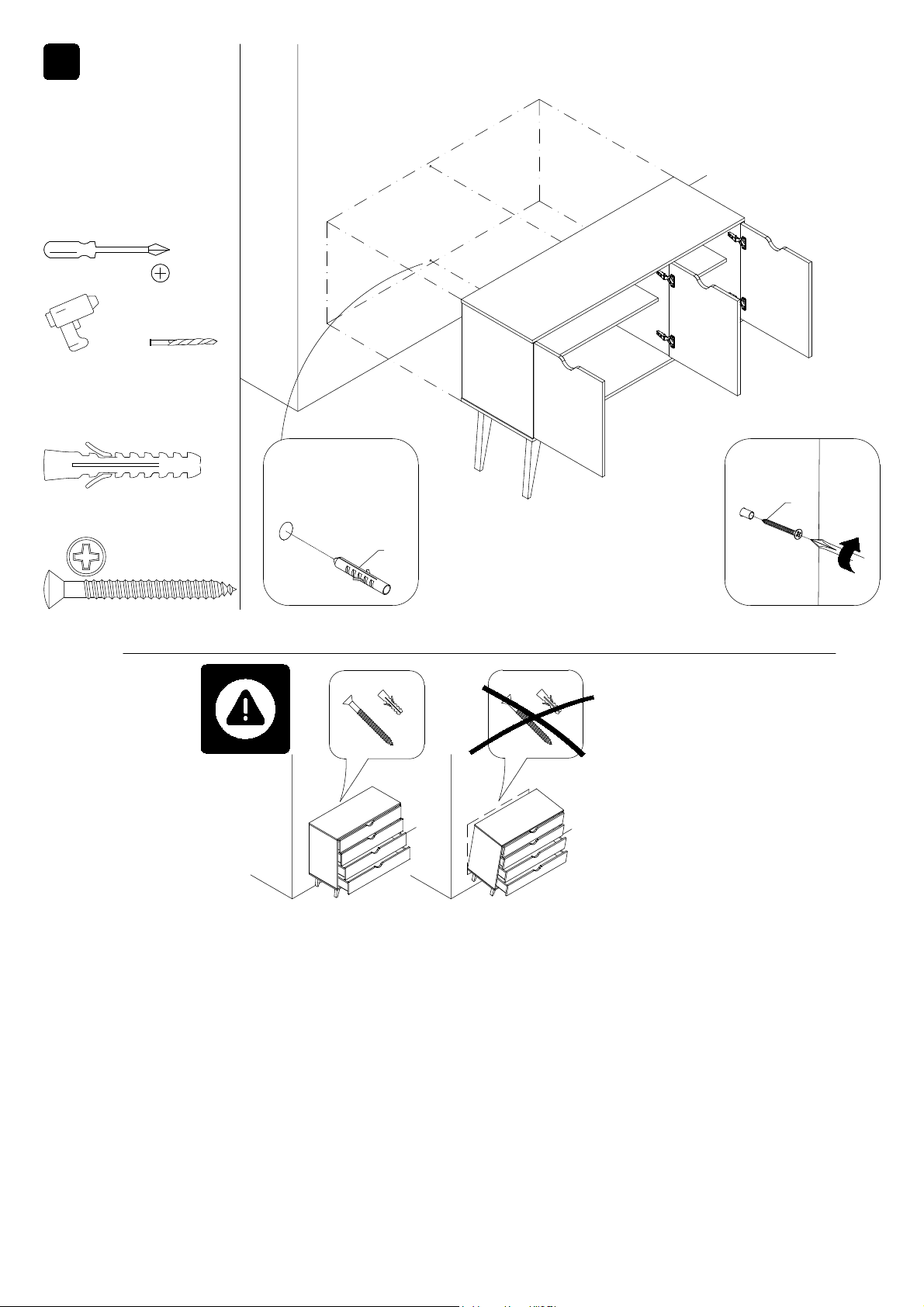

15
Partes do módulo
Module parts
Partes del módulo
Componentes do módulo
Module components
Componentes del módulo
Ferramentas necessárias
Required tools
Herramientas requeridas
Chave Phillips
Phillips Screwdriver
Destornillador Phillips

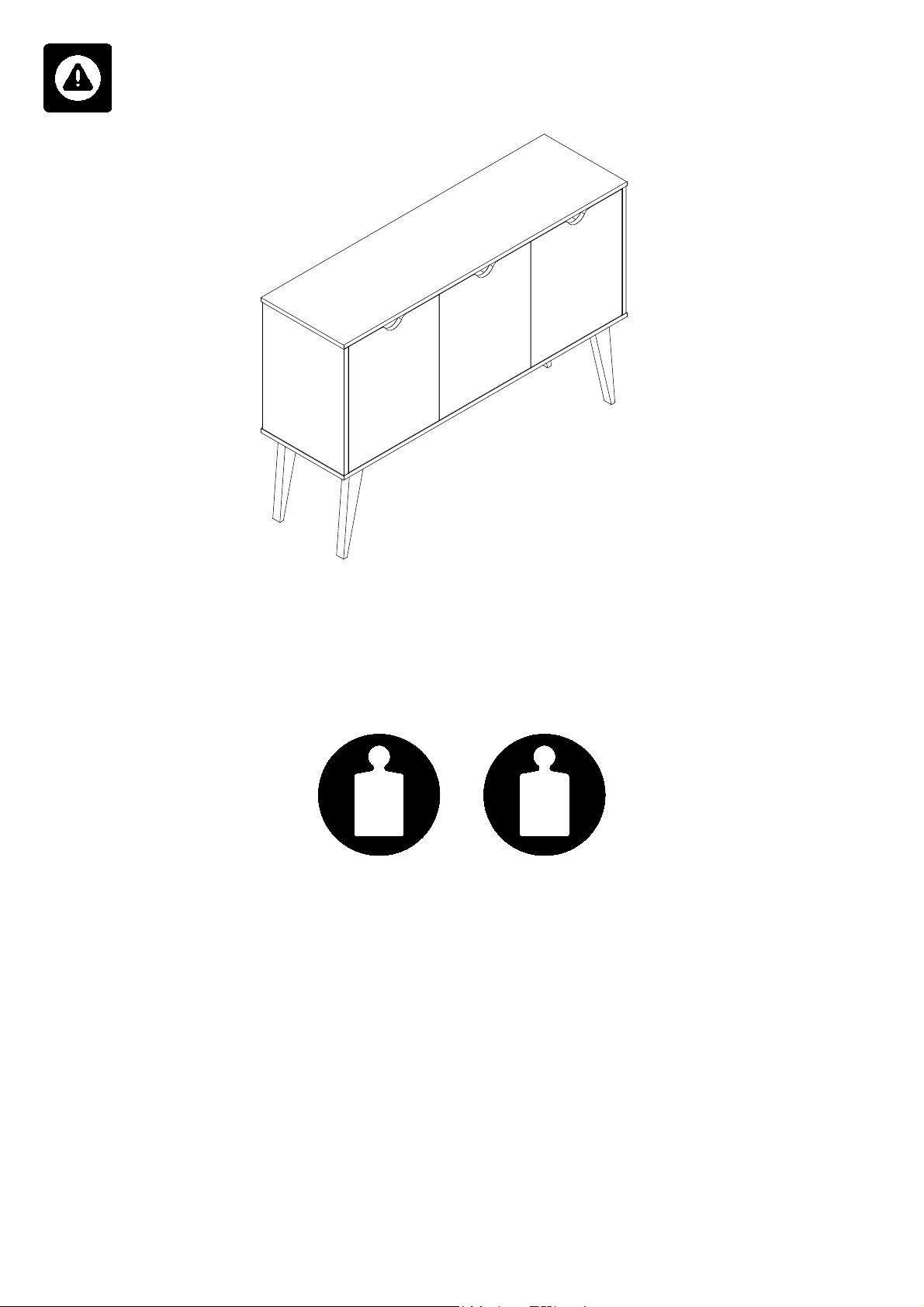

IMPORTANTE
Podem ocorrer esmagamentos graves ou fatais com a queda dos móveis. SEMPRE prenda esses móveis na parede usando restrições de
tombamento. Para reduzir ainda mais o risco de ferimentos graves e morte causados por tombos:
- Coloque os itens mais pesados na gaveta inferior.
- Nunca deixe crianças subirem ou pendurar-se em gavetas, portas ou prateleiras.
WARNING
Serious or fatal crushing can occur from furniture tip-over. ALWAYS secure this furniture to the wall using tip-over restraints. To further reduce the risk
of serious injury and death from tip-overs:
- Place heaviest items in the lower drawer.
- Never let children climb or hang on drawers, doors, or shelves.
ADVERTENCIA
Se pueden producir aplastamientos graves o fatales al volcar los muebles. SIEMPRE asegure este mueble a la pared usando restricciones de volcado.
Para reducir aún más el riesgo de lesiones graves y muerte por vuelcos:
- Coloque los artículos más pesados en el cajón inferior.
- Nunca permita que los niños se suban o cuelguen de cajones, puertas o estantes.
*Imagem meramente ilustrativa / *Merely illustrative image / *Imagen meramente ilustrativa
I. Bucha 8x50mm (2x)
I. Wall Plug 8x50mm (2x)
I. Taco (2x) 8x50mm
H. Parafuso Ø6x60 (2x)
H. Screw Ø6x60 (2x)
H. Tornillo Ø6x60 (2x)
Furadeira
Power drill
Taladro
8 mm
Ø 5/16''
8 mm
H
I
2x
11
Page 12
Capacidade de carga (distribuição uniforme)
Cargo capacity (uniform distribution)
Capacidad de carga (distribución uniforme)
Kg
5
tampo
top
tapa
12
Kg
3
prateleira
shelf
estanteria
Loading...
