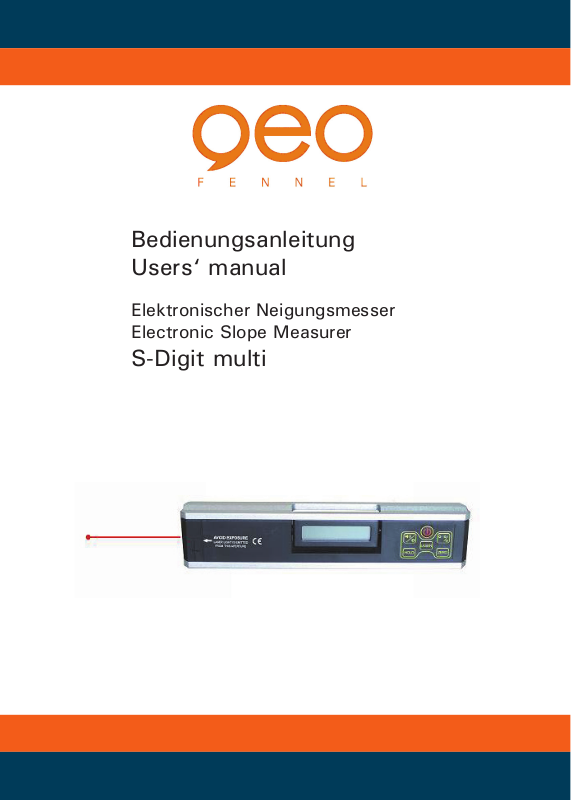

Page 1
Bedienungsanleitung
Users‘ manual

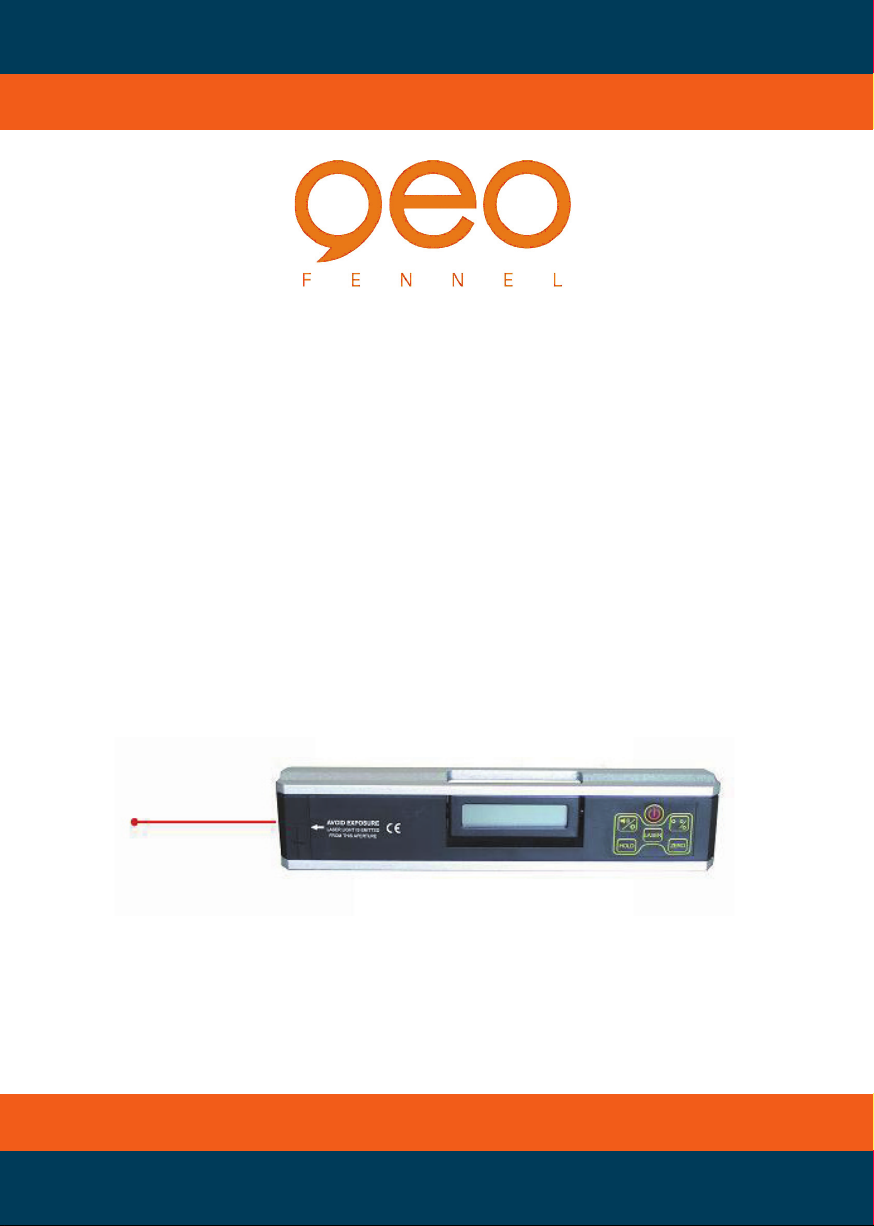

Elektronischer Neigungsmesser
Electronic Slope Measurer
S-Digit multi
Page 2

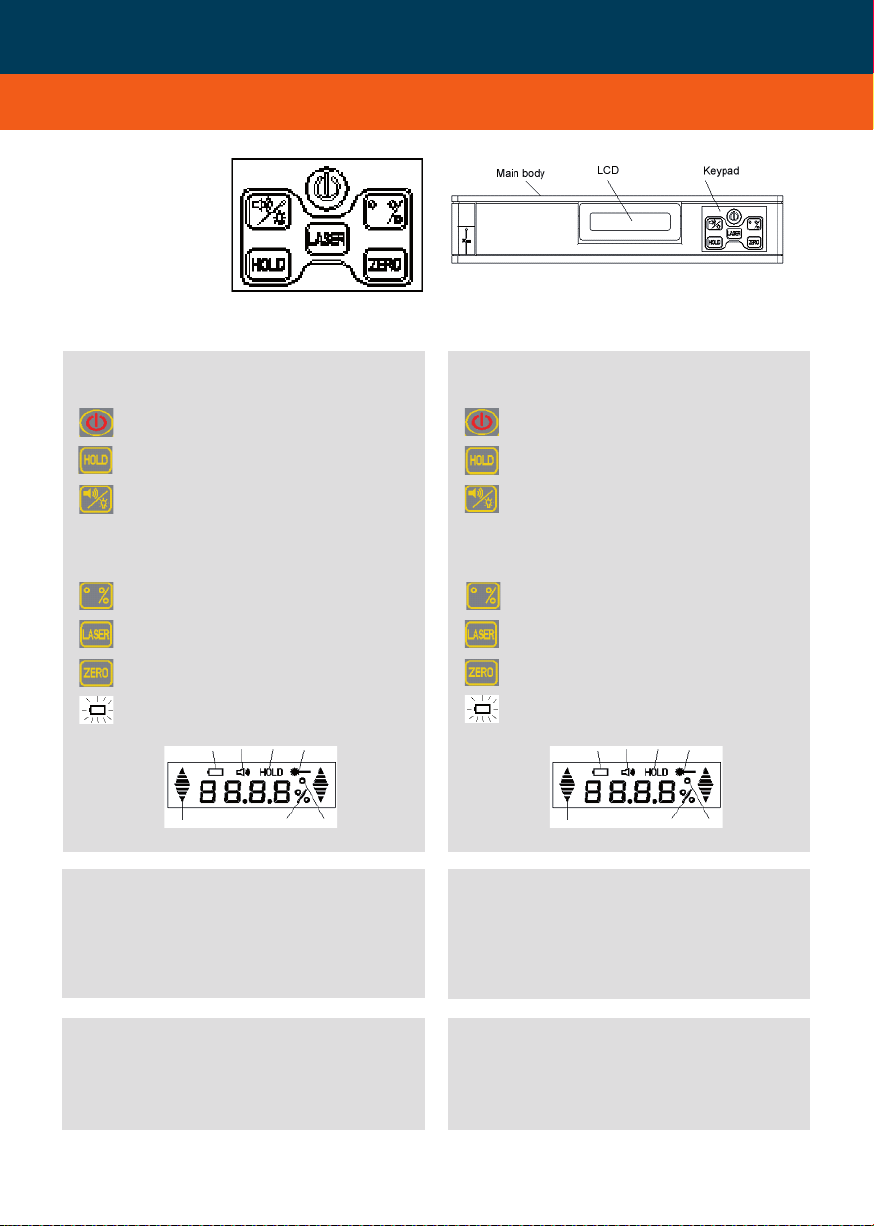

BEDIENELEMENTE
Battery
Soun
Hol
Laser
Arro
Grad
Angl
Battery
Soun
Hol
Laser
Arro
Grad
Angl
FEATURES
S-Digit multi an-/ausschalten
HOLD-Taste: Der aktuell abgele sene Wert wird festgehalten
Taste 1 x kurz drücken = Licht an
Taste 1 x lang drücken = Ton an
- das Erreichen der Waagerechten
und Senkrechten wird durch ein
Piepsignal bestätigt
Umschaltung der Neigungsanzei ge in Grad (°) oder Prozent (%)
Laserstrahl an-/ ausschalten
Kalibrierung - siehe unten
Batteriezustandsanzeige
LIEFERUMFANG
Elektronischer Neigungsmesser S-Digit multi,
gepolsterte Tasche, Batterien, Bedienungs anleitung
Switch on / off S-Digit multi
Current reading will be frozen by
pressing HOLD
Press 1 x shortly = light on
Press 1 x long = sound on
0° and 90° position of inclina tion will be confirmed by a signal
tone
Set reading of display to de grees (°) or percent (%)
Switch on / off laser beam
Calibration - see instructions
below
Battery status - batteries have to
be replaced if lamp is flashing
KIT CONSISTS OF
Electronic Slope Measurer S-Digit multi,
padded bag, batteries, users‘ manual
FUNKTIONEN
Elektronischer Neigungsmesser, Aufmaß von
Neigungen, Gefällen und Ebenen
FUNCTIONS
Electronic slope measurer, for measuring
inclinations, slopes and plane surfaces
2
Page 3
TECHNISCHE DATEN
TECHNICAL DATA
Arbeitsbereich 0 - 360°
Auflösung 0,1 ° oder 0,1 %
Genauigkeit 0° + 90° = ± 0,1°
1° - 89° = ± 0,2°
Stromversorgung 3 x 1,5 V AAA
Betriebsdauer 600h
Wellenlänge 650 nm
Laserklasse 2
Laserausgangsleistung < 1 mW
Genauigkeit Laser
vertikal ± 0,3 mm / m
horizontal ± 2 mm / m
Termperaturbereich -10°C - + 45°C
Abmessungen 250 x 30 x 55 mm
Gewicht 0,56 kg
WICHTIG
Kalibrierung des Neigungsmessers
durchführen:
- vor erstmaligem Gebrauch
- vor wichtigen Messungen
- nach einer starken Stoßbelastung
- nach einem grösseren Temperaturwechsel
ÜBERPRÜFUNG DER VERTIKALEN KALIBRIEUNG
Gerät auf eine möglichst gerade horizontale
Fläche legen (Fig. 1). Anschalten und Messwert der
Neigung notieren. Gerät um 180° in drehen (Fig. 2)
und Messwert notieren. Wenn die Differenz zwi schen beiden Werten größer als 0,2° ist, muss das
Gerät neu kalibriert werden.
Working range 0 - 360°
Resolution 0,1 ° or 0,1 %
Accuracy 0° + 90° = ± 0,1°
1° - 89° = ± 0,2°
Power supply 3 x 1,5 V AAA
Operating time 600h
Wave length 650 nm
Laser class 2
Laser output power < 1 mW
Accuracy laser
vertical ± 0,3 mm / m
horizontal ± 2 mm / m
Temperature range -10°C - + 45°C
Size 250 x 30 x 55 mm
Weight 0,56kg incl. batteries
IMPORTANT
Calibration of inclinometer:
- calibrate before first use
- before important measurements
- after a hit or drop
- after a large fluctuation in temperature

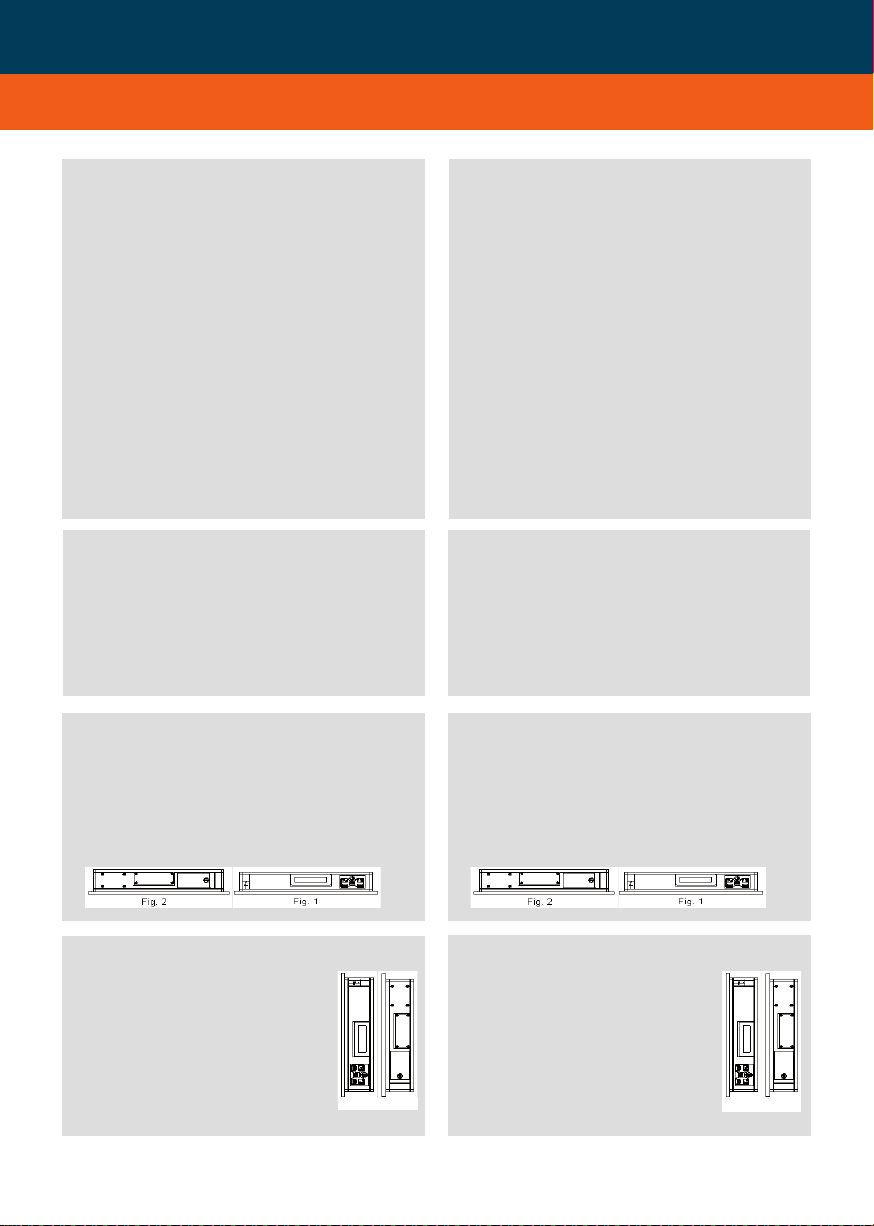

CHECK OF VERTICAL CALIBRATION
Lay down unit to a flat horizontal surface (Fig. 1).
Switch on and note down value of measured incli nation. Turn unit by 180° (Fig. 2) and note down
measured value. If deviation between two values is
more than 0,2° instrument has to be calibrated.
ÜBERPRÜFUNG DER HORIZONTALEN KALIBRIE RUNG
Gerät auf eine möglichst gerade
vertikale Fläche legen (Fig. 3). An schalten und Messwert der Neigung
notieren. Gerät um 180° in drehen
( Fig. 4) und Messwert notieren. Wenn
die Differenz zwischen beiden Werten
größer als 0,2° ist, muss das Gerät
neu kalibriert werden.
Fig. 3 Fig. 4
3
CHECK OF VERTICAL CALIBRATION
Lay down unit to a flat vertical surface
(Fig. 3). Switch on and note down val ue of measured inclination. Turn unit
by 180° (Fig. 4) and note down
measured value. If deviation bet ween two values is more than 0,2°
instrument has to be calibrated.
Fig. 3 Fig. 4
Page 4

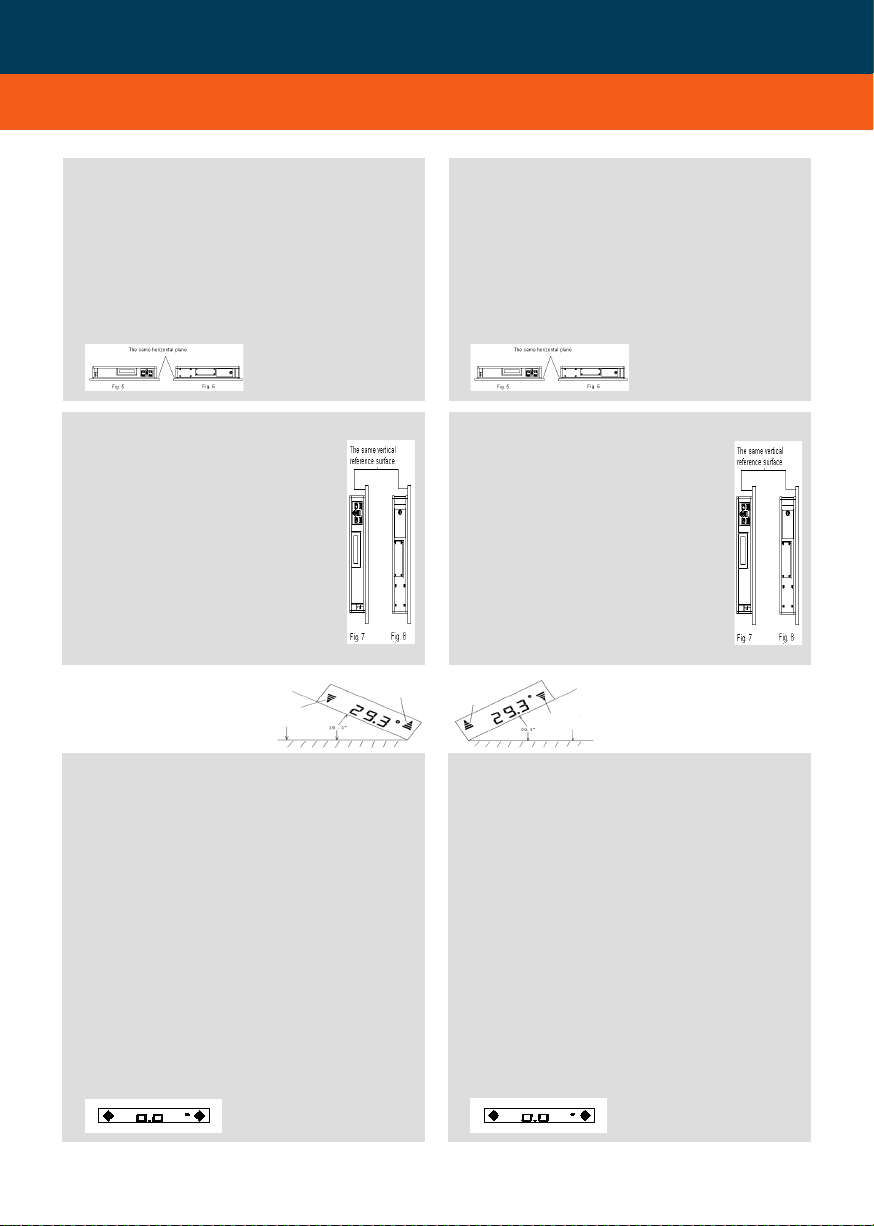

HORIZONTALE KALIBRIERUNG
Gerät auf eine möglichst gerade horizontale
Fläche legen (Fig. 5) und einschalten. ZERO drük ken (Displayanzeige „0“). 10 Sek. warten, ZERO
erneut drücken (Displayanzeige „1“). Gerät um
180° drehen (Fig. 6), 10 Sek. warten und wieder
ZERO drücken (Displayanzeige „2“) => Kalibrie rung abgeschlossen. Nach 2 Sek. beginnt zeigt das
Gerät automatisch mit der Messung.
HORIZONTAL CALIBRATION
Lay down unit on a flat horizontal surface (Fig. 5)
and switch unit on. Press ZERO (display shows
„0“). Wait 10 sec, press ZERO again (display shows
„1“). Turn unit by 180° (Fig. 6), wait 10 sec and
press ZERO (display shows „2“) => calibration
process completed. Now unit starts measuring
automatically.
VERTIKALE KALIBRIERUNG
Gerät auf eine möglichst gerade
vertikale Fläche legen (Fig. 5) und
einschalten. ZERO drücken (Dis playanzeige „0“). 10 Sek. warten,
ZERO erneut drücken (Displayan zeige „1“). Gerät um 180° drehen
(Fig. 6), 10 Sek. warten und wieder
ZERO drücken (Displayanzeige „2“)
=> Kalibrierung abgeschlossen.
Nach 2 Sek. beginnt zeigt das Gerät
automatisch mit der Messung.
NEIGUNGSMESSUNG
S-Digit multi einschalten.
Die Neigung wird in Grad (°) angezeigt (kann
mit Taste „°/%“ auf Prozent umgestellt wer den). Für Messungen Gerät grundsätzlich nur
mit der geschliffenen Unterseite auflegen.
Die beiden Pfeile zeigen an, in welche Rich tung der S-Digit multo gedreht werden muss,
um die Waagerechte bzw. die Senkrechte zu
erreichen.
0° - 45,0° Hinführung zur Waagerechten
45.1° - 90° Hinführung zur Senkrechten
VERTICAL CALIBRATION
Lay down unit on a flat vertical sur face (Fig. 5) and switch unit on. Press
ZERO (display shows „0“). Wait
10 sec. press ZERO again (display
shows„1“). Turn unit by 180°
(Fig. 6), wait 10 sec. and press ZERO
(display shows „2“)
=> calibration process completed.
Now unit starts measuring auto matically.
MEASUREMENT OF INCLINATION
Switch on S-Digit multi.
Measured inclination value is shown in de grees (°) – can be changed to percent (%)
by pressing button „°/%“. Lay unit on sur face with blank bottom side only.
The 2 arrows in the display indicate which
direction S-Digit multi has to be moved in
order to reach 0° or 90°-position.
0° - 45.0° Leading to 0°-position
45.1° - 90° Leading to 90°-position
Wenn die Doppel-Pfeile angezeigt werden,
ist die Waagerechte erreicht.
The exact „0“-position is shown by double arrows.
4
Page 5
Die Anzeige im Display dreht sich mit, wenn
über Kopf gearbeitet wird. Die Messwerte
bleiben somit immer lesbar.
Display has automatic digit inversion for over head measurements. Reading of measured
values is possible in every position.

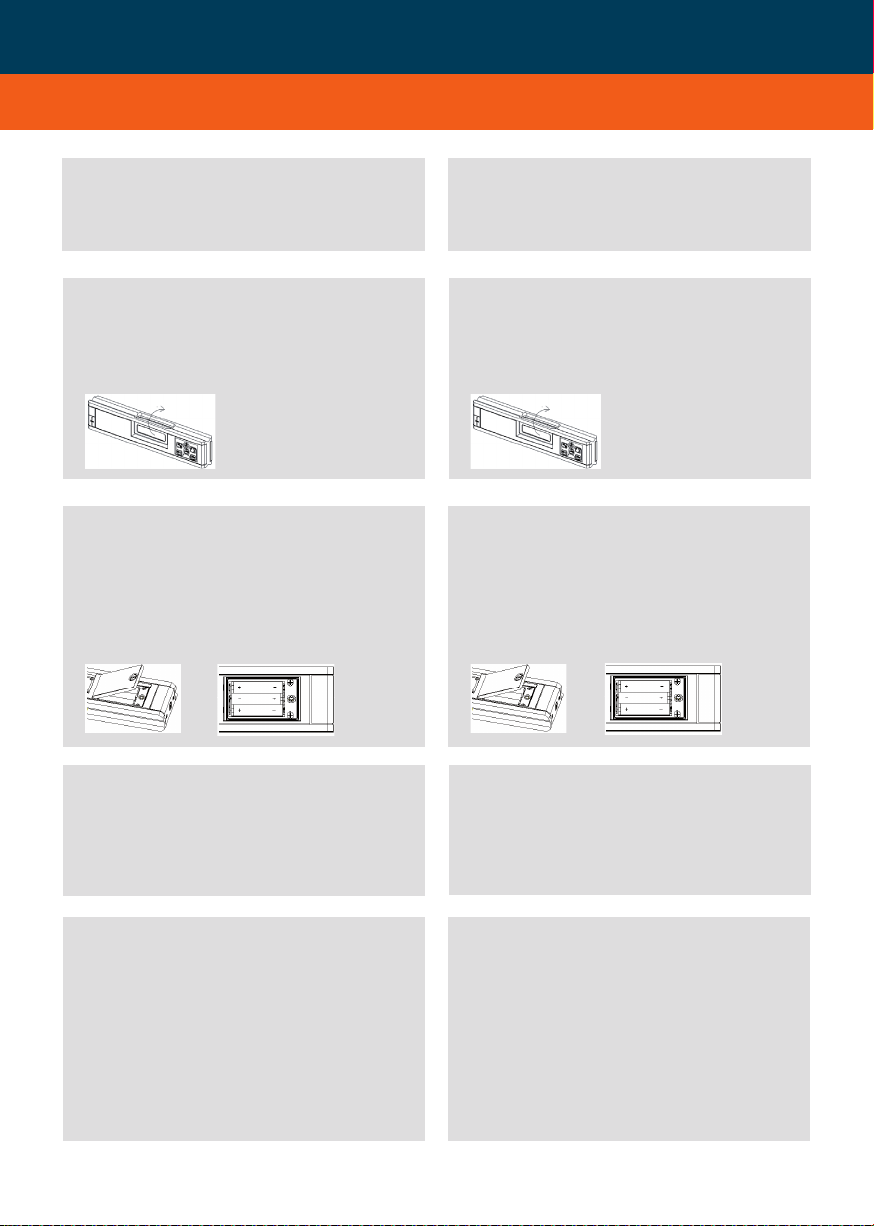

BESONDERE ANWENDUNG
S-Digit multi ist mit einem drehbaren Display
ausgestattet, das in einem Bereich von 180°
gedreht werden kann.
Stromversorgung
Batteriefachdeckel öffnen und Batterien ein legen (korrekte Polarität beachten).
Wichtig: Bei niedriger Batteriespannung blinkt
das Batteriesymbol im Display. Bitte kurzfris stig neue Batterien einlegen.
Verbindung mit Kamerastativ
An der Unterseite befindet sich ein ¼“-Ge winde, um den S-Digit multi auf einem Ka merastativ zu befestigen.
SPECIAL APPLICATION
S-Digit multi has a rotable display which can
be turned within a range of 180°.
Batteries
Open the battery compartment cover and put
in batteries (take care of polarity).
Important: Battery symbol flashes when bat teries need to be replaced.
Connection to camera tripod
With 1/4“-thread (at bottom side) S-Digit
multi can be connected to a camera tripod.
Laserklassifizierung
Das Gerät entspricht der Lasersicherheits-
•
klasse 2 gemäß der Norm DIN EN 60825 1:2003-10.
Das Gerät darf ohne weitere Sicherheitsmaß-
•
nahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzeitigem Hin-
•
einsehen in den Laserstrahl durch den Lid schlussreflex geschützt.
5
Laser classification
The instrument is a laser class 2 laser pro-
•
duct according to DIN IEC 60825-1:2003-10.
It is allowed to use unit without further safe-
•
ty precautions.
Eye protection is normally secured by aver-
•
sion responses and the blink reflex.
Page 6

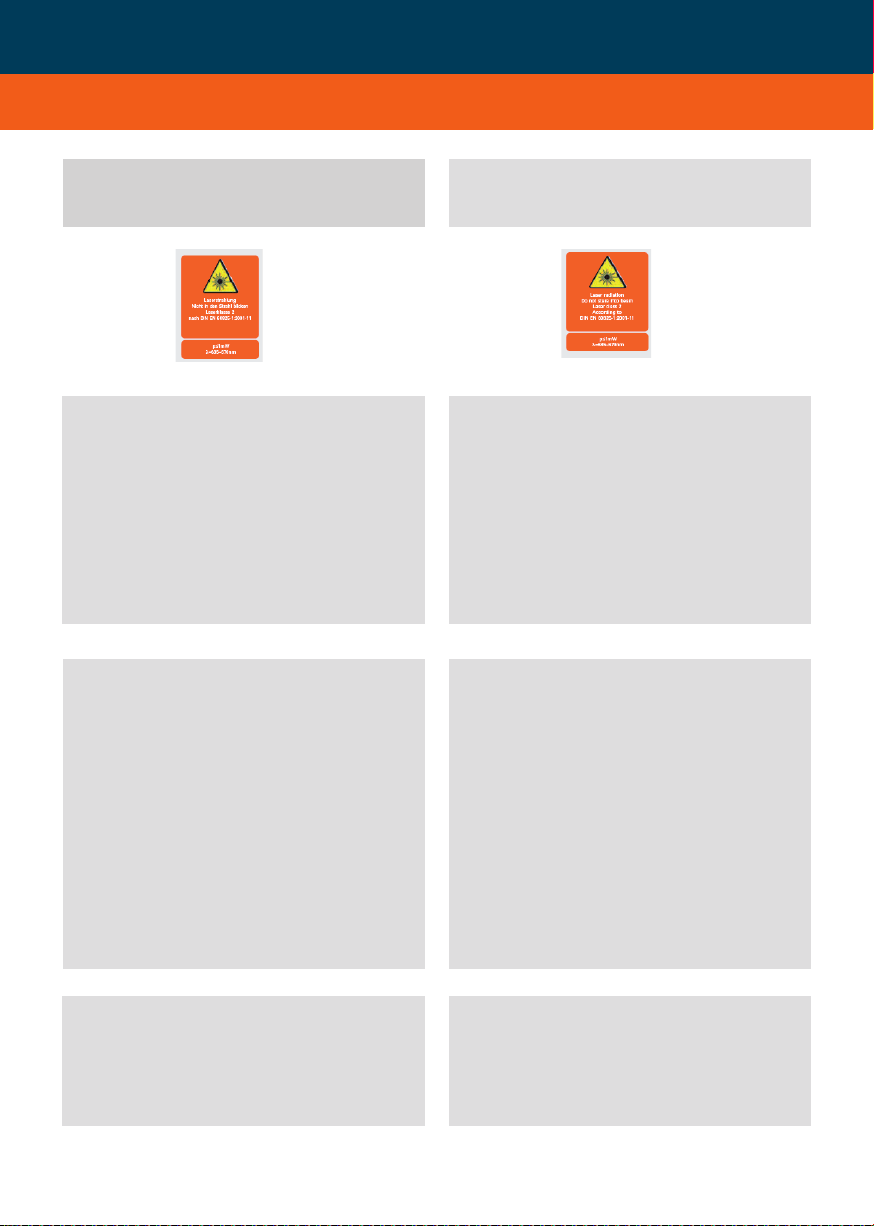

Laserwarnschilder der Klasse 2 sind gut
sichtbar am Gerät angebracht.
Laser class 2 warning labels on the laser
instrument.
Umgang und Pflege
Messinstrumente generell bitte sorgsam be-
•
handeln.
Nach Benutzung mit weichem Tuch reinigen
•
(ggfs. Tuch in etwas Wasser tränken).
Wenn das Gerät feucht war, sorgsam trock-
•
nen. Erst in den Koffer oder die Tasche
packen, wenn es absolut trocken ist.
Transport nur in Originalbehälter oder -tasche.
•
Warn- und Sicherheitshinweise
Bitte richten Sie sich nach den Anweisungen
•
der Bedienungsanleitung.
Anleitung vor Benutzung des Gerätes lesen.
•
Niemals das Gehäuse öffnen. Reparaturen nur
•
vom autorisierten Fachhändler durchführen
lassen.
Keine Warn- oder Sicherheitshinweise entfer-
•
nen.
Lasergerät nicht in Kinderhände gelangen
•
lassen.
Gerät nicht in explosionsgefährdeter Umge-
•
bung betreiben.
Care and cleaning
Please handle measuring instruments with
•
care.
Clean with soft cloth only after any use. If
•
necessary damp cloth with some water.
If instrument is wet clean and dry it carefully.
•
Pack it up only if it is perfectly dry.
Transport in original container / case only.
•
Safety instructions:
Please follow up instructions given in opera-
•
tors’ manual.
Use instrument for measuring jobs only.
•
Do not open instrument housing. Repairs
•
should be carried out by authorized work shops only. Please contact your local dealer.
Do not remove warning labels or safety
•
instructions.
Keep instrument away from children.
•
Do not use instrument in explosive environ-
•
ment.
CE-Konformität
Das Gerät hat das CE-Zeichen gemäß den
Normen EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
CE-Conformity
Instrument has CE-mark according to
EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
6
Page 7
Elektromagnetische Verträglichkeit
Electromagnetic acceptability (EMC)
•
Es kann nicht generell ausgeschlossen wer den, dass das Gerät andere Geräte stört
(z.B. Navigationseinrichtungen);
•
durch andere Geräte gestört wird (z.B.
elektromagnetische Strahlung bei erhöhter
Feldstärke z.B. in der unmittelbaren Nähe
von Industrieanlagen oder Rundfunksendern).
Umstände, die das Messergebnis verfälschen
können
Messungen durch Glas- oder Plastikscheiben;
•
verschmutzte Laseraustrittsfenster;
•
Sturz oder starker Stoß. Bitte Genauigkeit
•
überprüfen.
Große Temperaturveränderungen: Wenn das
•
Gerät aus warmer Umgebung in eine kalte
oder umgekehrt gebracht wird, vor Benutzung
einige Minuten warten.
Garantie
Die Garantiezeit beträgt zwei (2) Jahre, be ginnend mit dem Verkaufsdatum.
Die Garantie erstreckt sich nur auf Mängel
wie Material-oder Herstellungsfehler, sowie
die Nichterfüllung zugesicherter Eigenschaf ten.
Ein Garantieanspruch besteht nur bei bestim mungsgemäßer Verwendung. Mechanischer
Verschleiß und äußerliche Zerstörung durch
Gewaltanwendung und Sturz unterliegen nicht
der Garantie. Der Garantieanspruch erlischt,
wenn das Gehäuse geöffnet wurde. Der Her steller behält sich vor, im Garantiefall die
schadhaften Teile instand zusetzen bzw. das
Gerät gegen ein gleiches oder ähnliches (mit
gleichen technischen Daten) auszutauschen.
Ebenso gilt das Auslaufen der Batterie
nicht als Garantiefall.
•
It cannot be completely excluded that this
instrument will disturb other instruments
(e.g. navigation systems);
•
will be disturbed by other instruments (e.g.
intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).
Specific reasons for erroneous measuring
results
Measurements through glass or plastic win-
•
dows;
Dirty laser emitting windows;
•
After instrument has been dropped or hit.
•
Please check accuracy.
Large fluctuation of temperature: If instru-
•
ment will be used in cold areas after it has
been stored in warm areas (or the other way
round) please wait some minutes before car rying out measurements.
Warranty
This product is warranted by the manufac turer to the original purchaser to be free from
defects in material and workmanship under
normal use for a period of two (2) years from
the date of purchase.
During the warranty period, and upon proof
of purchase, the product will be repaired or
replaced (with the same or similar model at
manufacturers option), without charge for
either parts or labour.
In case of a defect please contact the dealer
where you originally purchased this product.
The warranty will not apply to this product if
it has been misused, abused or altered.
Without limiting the foregoing, leakage of the
battery, bending or dropping the unit are
presumed to be defects resulting from mis use or abuse.
7
Page 8
Haftungsausschluss
Exceptions from responsibility
Der Benutzer dieses Produktes ist angehalten,
sich exakt an die Anweisungen der Bedie nungsanleitung zu halten. Alle Geräte sind vor
der Auslieferung genauestens überprüft wor den. Der Anwender sollte sich trotzdem vor
jeder Anwendung von der Genauigkeit des
Gerätes überzeugen.
Der Hersteller und sein Vertreter haften nicht
für fehlerhafte oder absichtlich falsche Ver wendung sowie daraus eventuell resultierende
Folgeschäden und entgangenen Gewinn.
Der Hersteller und sein Vertreter haften nicht
für Folgeschäden und entgangenen Gewinn
durch Naturkatastrophen wie z.B. Erdbeben,
Sturm, Flut, usw. sowie Feuer, Unfall, Ein griffe durch Dritte oder einer Verwendung
außerhalb der üblichen Einsatzbereiche.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
geänderte oder verlorene Daten, Unterbre chung des Geschäftsbetriebes usw., die durch
das Produkt oder die nicht mögliche Verwen dung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn resul tierend aus einer nicht anleitungsgemäßen
Be dienung.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäße Ver wendung oder in Verbindung mit Produkten
anderer Hersteller verursacht wurden.
The user of this product is expected to follow
the instructions given in operators’ manual.
Although all instruments left our warehouse
in perfect condition and adjustment the user
is expected to carry out periodic checks of
the product’s accuracy and general perfor mance.
The manufacturer, or its representatives,
assumes no responsibility of results of a faul ty or intentional usage or misuse including
any direct, indirect, consequential damage,
and loss of profits.
The manufacturer, or its representatives,
assumes no responsibility for consequential
damage, and loss of profits by any disaster
(earthquake, storm, flood etc.), fire, accident,
or an act of a third party and/or a usage in
other than usual conditions.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits due to a change of data,
loss of data and interruption of business etc.,
caused by using the product or an unusable
product.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits caused by usage other
than explained in the users‘ manual.
The manufacturer, or its representatives,
assumes no responsibility for damage caused
by wrong movement or action due to connec ting with other products.
geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 49 21 45
Fax +49 561 49 72 34
Email: [email protected]
www.geo-fennel.de
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
10/2007
Loading...
