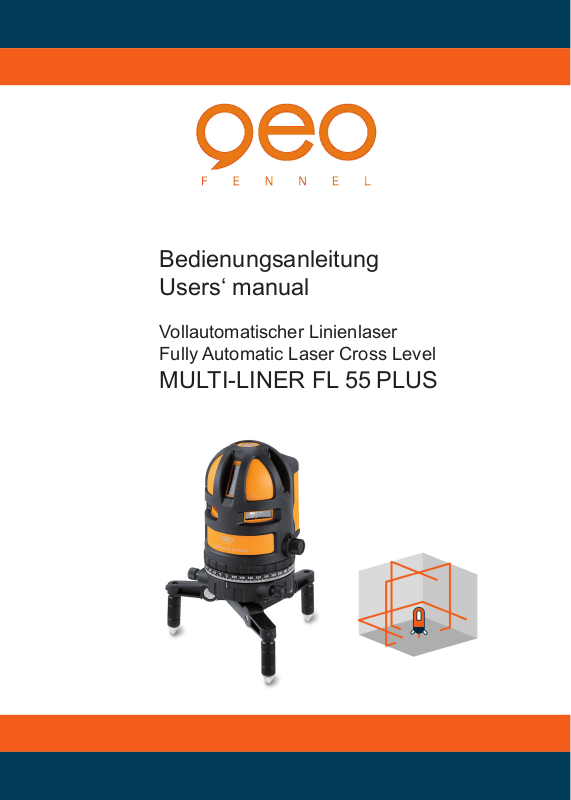

Page 1
Bedienungsanleitung
Users‘ manual
Vollautomatischer Linienlaser
Fully Automatic Laser Cross Level
MULTI-LINER FL 55 PLUS
Page 2
2
1
4

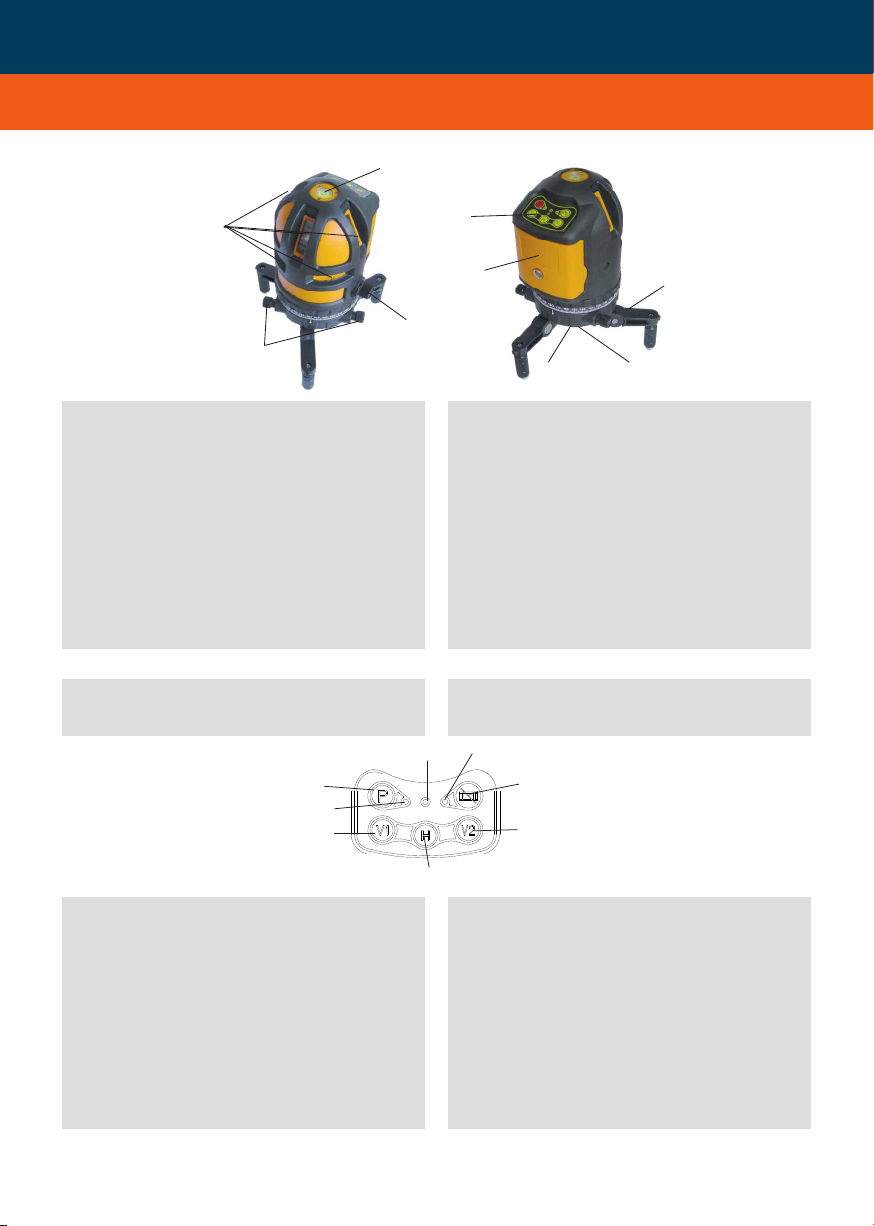

BEDIENELEMENTE
1) Laseraustrittsfenster (5)
2) Dosenlibelle
3) AN / AUS-Knopf
4) Seitenfeintrieb (2)
5) Bedienfeld
6) Batteriefach
7) Lotpunkt (Geräteunterseite)
8) 5/8“-Gewinde (Geräteunterseite)
9) Bodenstativ
5
6
3
7
FEATURES
1) Laser emitting window (5)
2) Vial
3) ON / OFF knob
4) Tangent screw (2)
5) Keypad
6) Battery case
7) Plumb down beam (bottom side)
8) 5/8“ thread (bottom side)
9) Floor tripod
BEDIENFELD OPERATING PANEL
B
A
H
G
F
C
D
9
8
E
A) Power LED (leuchtet, wenn Gerät einge schaltet ist, blinkt bei schwacher Batterie leistung)
B) MANUELL LED
C) MANELL AN / AUS
D) Vertikale Laserline 2
E) Horizontale Laserlinie
F) Vertikale Laserline 1
G) LED Empfängerbetrieb
H) Empfängerbetrieb AN / AUS
A) POWER LED (is illuminated if unit is
switched on, is blinking in case ofweak
battery
B) MANUAL LED
C) MANUAL ON / OFF
D) Vertical laser line 2
E) Horizontal laser line
F) Vertical laser line 1
G) LED reception mode
H) Reception mode ON / OFF
2
Page 3
TECHNISCHE DATEN
TECHNICAL DATA
Selbstnivellierbereich ± 3,5°
Genauigkeit ± 3 mm / 10 m
mit eingespielter Libelle ± 2 mm / 10 m
Arbeitsbereich
ohne Empfänger 20 m*
mit Empfänger 40 m
Betriebsdauer Akkus 12 h**
Stromversorgung 4 x 1,5V NiMH
oder Alkaline-Batterien
Ladegerät dient auch als
Netzgerät ja
Sichtbare Laserdioden 6 x 635 nm
Laserklasse 3R
Staub-/Wasserschutz IP 54
Gewicht 0,9 kg
*abhängig von der Raumhelligkeit
** je nach Anzahl der geschalteten Dioden
LIEFERUMFANG
Linienlaser FL 55 Plus, Bodenstativ, magne tische Zieltafel, Lasersichtbrille, Akkusatz,
Ladegerät, Kunststoffkoffer, Bedienungsan leitung
Self-levelling range ± 3,5°
Accuracy ± 3 mm / 10 m
With adjusted vial ± 2 mm / 10 m
Working range
without receiver 20 m*
with receiver 40 m
Operating time rechar geable batteries 12 h**
Power supply 4 x 1,5V NiMH
or Alkaline batteries
Charger = power supply yes
Visible laser diodes 6 x 635 nm
Laser class 3R
Dust/Water protection IP 54
Weight 0,9 kg
*depending on room illumination
** depends on numbers of switched diodes
KIT CONSISTS OF
Laser Cross Level FL 55 Plus, floor tripod,
magnetic target, laser intensive glasses,
batteries, charger/power supply, container,
operators‘ manual
MERKMALE
4 Laserkreuze im rechten Winkel zueinander
Laserkreuz an der Decke
Verstellbarer Lotpunkt zum Boden
Abschaltbare Selbstnivellierfunktion für ma nuelle Anwendungen
Einsatz mit Empfänger FR 55 zur Verlänge rung des Arbeitsbereiches
3
CHARACTERISTICS
4 laser crosses at 90° to each other
Laser cross to the ceiling
Adjustable plumb beam down
Self-levelling function can be switched off
for manual use
Application with receiver FR 55 to prolong
working range
Page 4
FUNKTIONEN
Power LED
FUNCTIONS
Zum Übertragen von Höhen, Abhängen von
Decken, Ausrichten von Ständerwänden,
Fenstern, Türen sowie für Fluchtungen, rech te Winkel, Ablotungen
STROMVERSORGUNG
Der Laser kann mit NiMH-Akku und alternativ
mit handelsüblichen Alkaline-Einwegbatterien
betrieben werden.
NiMH-Akkupack
Der Laser ist mit einem wiederaufladbaren
NiMH-Akkupack ausgestattet. Ladegerät mit
Netz und Ladebuchse am Gerät verbinden.
Der Ladezustand wird an der kleinen Lampe
bei der Ladebuchse angezeigt:
Permanentes rotes Licht zeigt an, dass der
Akkupack geladen wird.
Permanentes grünes Licht zeigt an, dass der
Ladevorgang abgeschlossen ist.
Die max. Betriebsdauer mit voll geladenem
Akku beträgt ca. 12 Std.
For transferring levels, hanging suspended
ceilings or aligning stud walls, windows,
doors and for alignments, right angles and
plumb lines
BATTERY AND CHARGER
Both the standard NiMH battery or 4 x AA
Alkaline batteries can be used.
NiMH battery pack
FL 55 Plus comes with NiMH rechargeable
battery pack. Connect the AC/DC converter
with socket.
Permanent red light (at laser) indicates that
batteries are being charged.
Permanent green light (at laser) indicates that
batteries are fully charged.
The working time with fully charged battery
pack is approx. 12 hrs.
ACHTUNG:
Bitte das Gerät nicht über
einen längeren Zeitraum
(z. B. Wochenende) un kontrolliert mit dem 9V Netzgerät laden!
ATTENTION:
Please do not charge the
unit unattendedly with the
9V-charger for a longer
period (i. e. weekend)!
4
Page 5

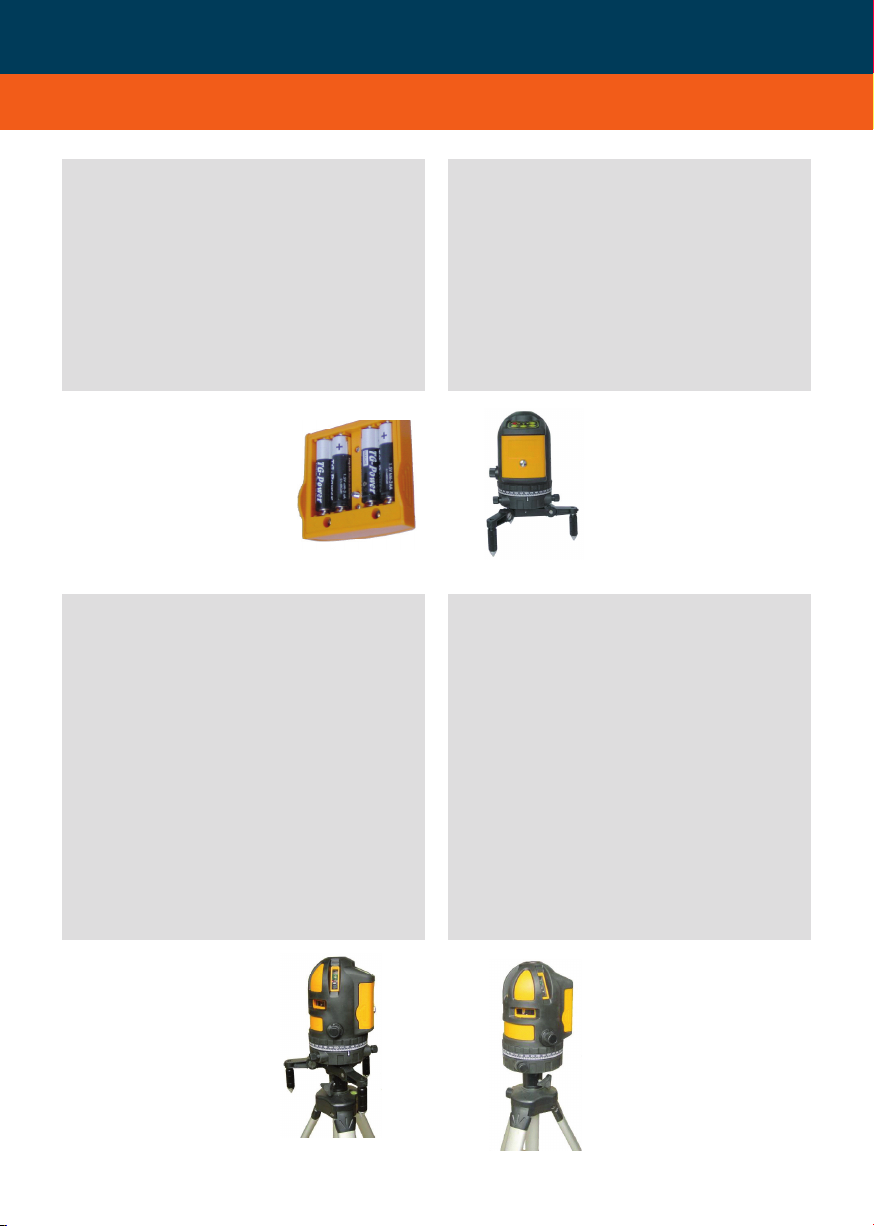

4 x AA Alkaline-Einwegbatterien
Der Laser kann alternativ mit Alkalinebatterien
betrieben werden. Hierfür separates Batterie fach (im Lieferumfang) verwenden. Ver schluss des Batteriefachs aufschrauben und
Akkupack herausnehmen. Alkalinebatterien
gemäß Zeichnung einlegen (korrekte Polarität
beachten!).
Während der Verwendung von Alkalinebatte rien ist die Ladefunktion unterbrochen.
4 x AA Alkaline batteries
FL 55 Plus can be used with Alkaline batte ries alternatively. Please use separate battery
case (supplied with.) Unscrew lock screw of
battery door and remove NiMH compartment.
Put in 4 x AA Alkaline batteries according to
description (take care of correct polarity!)
Whilst use of Alkaline batteries the recharging
function is disabled.
BEDIENUNG
Gerät aufstellen
1) Auf Stativ: Gerät mit der 5/8“-Stativanzugs schraube eines handelsüblichen Baustativs
verbinden.
2) Auf dem Fußboden: Bodenstativ Nr. 9 unten
in das Gerät hinein schrauben.
Durch Lösen „ON“ der Klemme Nr. 3 kann
das Gerät über einem definierten Bodenpunkt
ausgerichtet werden.
Gerät immer möglichst gerade aufstellen,
damit die Selbstnivellierung des Gerätes ein wandfrei arbeitet.
5
OPERATION
Set up the laser
1) On a tripod: Connect laser to 5/8“ retaining
bolt of builders‘ tripod.
2) On the floor: Screw in floor tripod no. 9
into bottom thread of instrument.
Laser plumb can be adjusted as follows: Set
lever of locking device no. 3 in position „ON“
- move instrument on floor tripod to desired
point - fix by moving lever to position „OFF“.
Set up instrument as upright as possible to
allow the self-levelling system to function
within range.
Page 6
GERÄT AUFSTELLEN
SET UP THE LASER

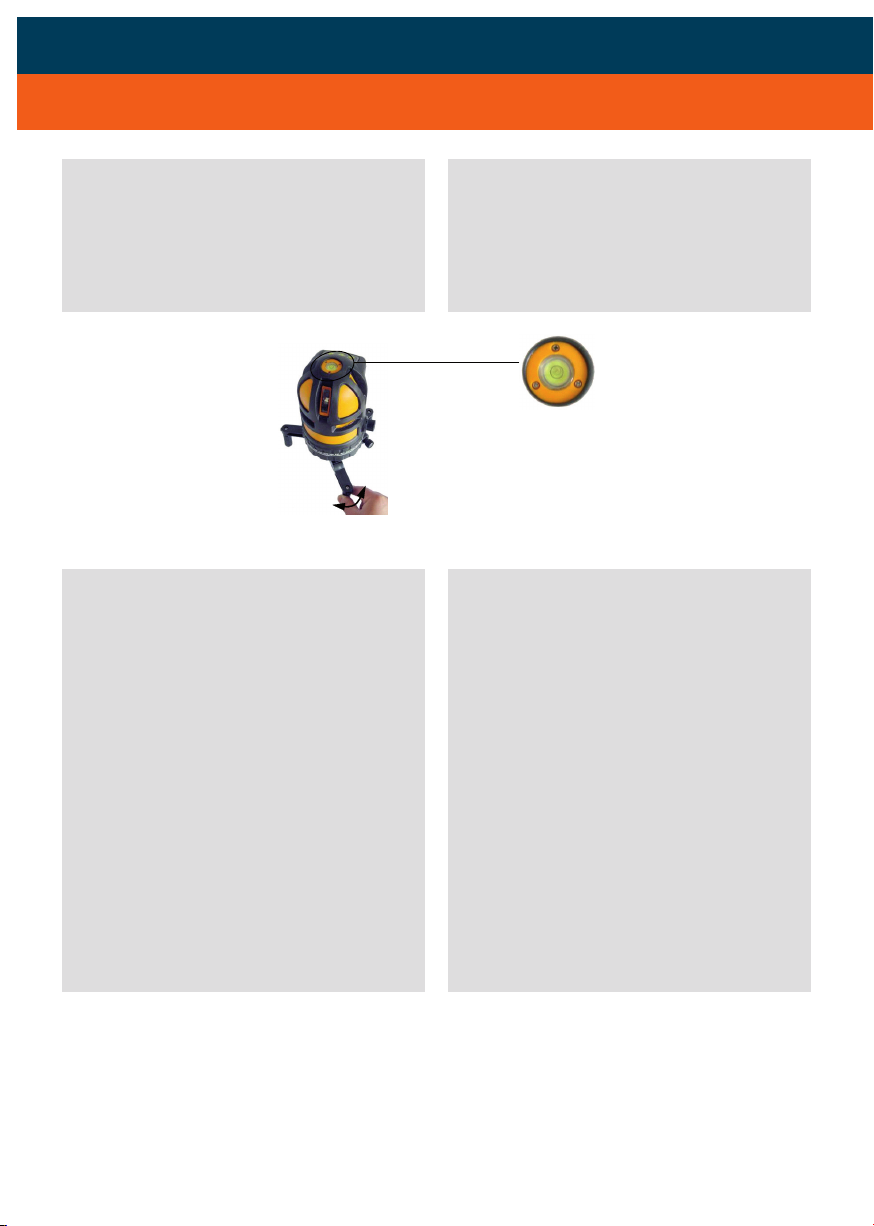

Gegebenenfalls Dosenlibelle im Handgriff
mit Hilfe der 3 höhenverstellbaren Füße
einspielen, damit die maximale Genauig keit erreicht wird.
ANSCHALTEN: An-/Aus-Schalter Nr. 3 in
Position „ON“ stellen. Das Gerät ist nun
betriebsbereit (POWER LED leuchtet).
Steht das Gerät zu schräg (außerhalb des
Selbstnivellierbereiches), ertönt ein akusti sches Warnsignal. Eingeschaltete Laserlinen
blinken als zusätzliche Warnung.
Zum Ausschalten An-/Ausschalter wieder in
Position „OFF“ bringen.
Das Gerät ist nun ausgeschaltet, und der
magnetgedämpfte Kompensator wird blok kiert, um Beschädigungen während des
Transportes zu vermeiden.
If necessary centre circular bubble in head
of instrument by means of height adjustable
foot screws in order to reach maximum
accuracy.
SWITCH ON: Set On/Off knob no. 3 in posi tion „ON“. Instrument is now ready for
use (POWER LED is illuminated).
An audible and optical (blinking lines) alarm
indicates the instrument was set up outside
of compensator rage of ± 3,5 °. Set up
instrument on a more even surface.
To switch off instrument bring On/Off knob
into position „OFF“.
Instrument is now switched off and the mag netic dampened compensator is blocked to
avoid damages during transport.
Bevor das Gerät in den Transportkoffer ge packt wird, An-/Aus-Schalter immer in Posi tion „OFF“ stellen! Ein akustisches Warnsig nal ertönt, wenn dies einmal übersehen wur de.
NOTE: During transport On/Off knob (com pensator clamp) no. 3 must be set to „OFF“.
Disregard may lead to damage of compensa tor.
6
Page 7

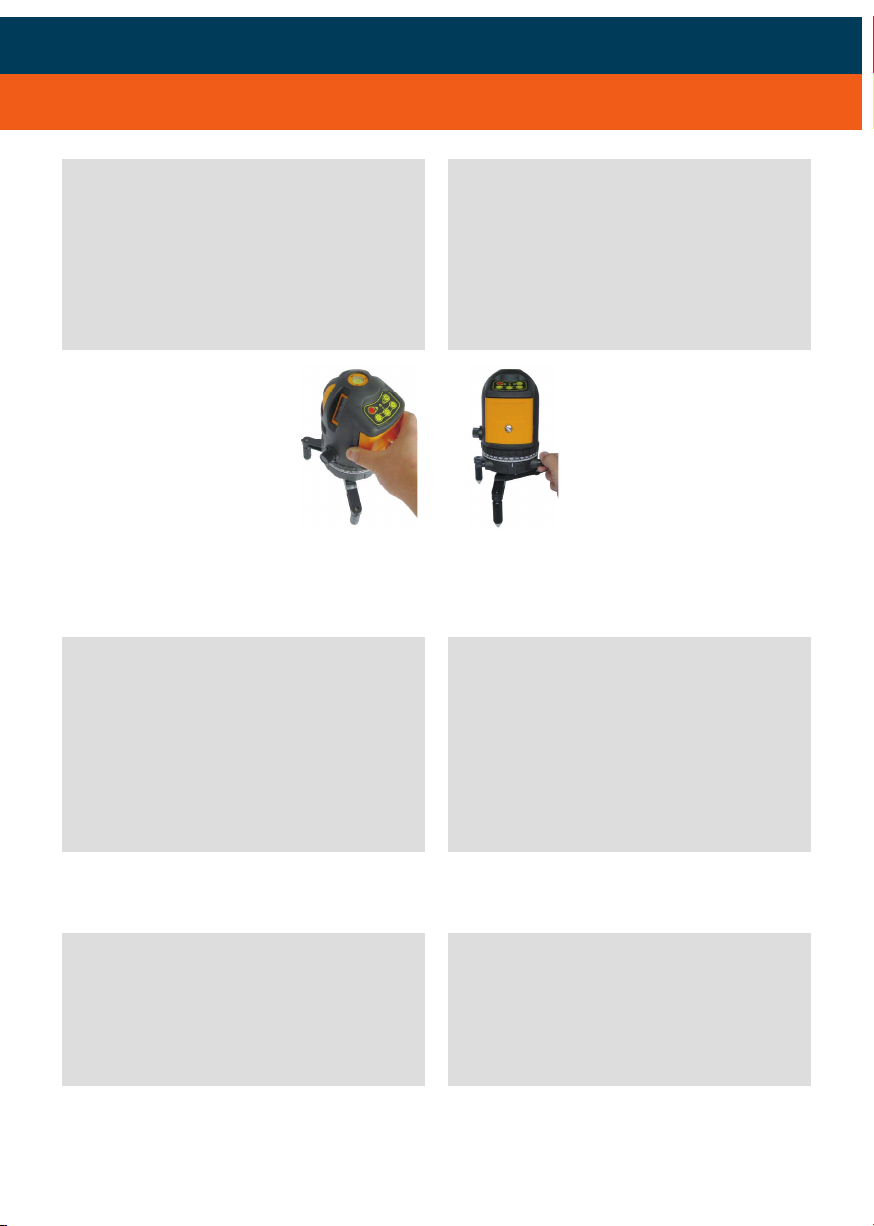

VERSTELLARER 360°-TEILKREIS UND
FEINTRIEB
ROTATABLE CIRCLE AND TANGENT
SCREW
FL 55 Plus ist mit einem 360°-Teilkreis aus gerüstet.
Das Gerät kann grob per Hand gedreht wer den oder fein mit dem Feintrieb Nr. 4.
MANUELL-FUNKTION
Die MANUELL-Funktion ist nur möglich im
OFF-Zustand des Gerätes (da andernfalls
Kompensatoralarm ausgelöst würde). Dazu
MANUELL-Taste (C) drücken und dann ge wünschte Linien schalten. Nun kann der
FL 55 Plus in Schrägpositionen angewendet
werden.
FL 55 Plus is equipped with a 360° rotata ble circle.
The laser can be rotated by hand or carefully
by use of the tangent screw no. 4.
MANUAL-FUNCTION
MANUAL-function is only available in OFF mode (as otherwise compensator alarm
would start). Press MANUAL-key (C) and
choose desired laser lines. Now FL 55 Plus
can be used in slope position.
EMPFÄNGERBETRIEB
Der FL 55 Plus kann zur Verlängerung des
Arbeitsbereiches oder bei Einsatz unter un günstigen Lichtverhältnissen mit dem Emp fänger FR 55 eingesetzt werden.
7
USE WITH RECEIVER
To prolong the working range or at unfavou rable light conditions FL 55 Plus can be used
with FR 55.
Page 8
Bei Verwendung des Empfängers Taste „P“
am FL 55 Plus drücken (Kontrolllampe neben
der Taste leuchtet). Der FL 55 Plus ist nun
auf Empfängerbetrieb umgeschaltet (die La serlinien sind dann etwas schwächer sicht bar).
Der Arbeitsbereich kann somit auf 80 m er weitert werden. Weitere Hinweise siehe
Bedienungsanleitung des Empfängers
FR 55.
(Art.-Nr. 500510).
Press button „P“ (operating lamp besides
the button is illuminated) to change to re ceiver mode. Receiver FR 55 can now
detect the signal of FL 55 Plus (the visibility
of the laser lines is weaker in this mode).
The working range can be extended up to
80 meters by use of the receiver. More de tailed information you will find in users‘
manual of FR 55.
(Ref. no. 500510)

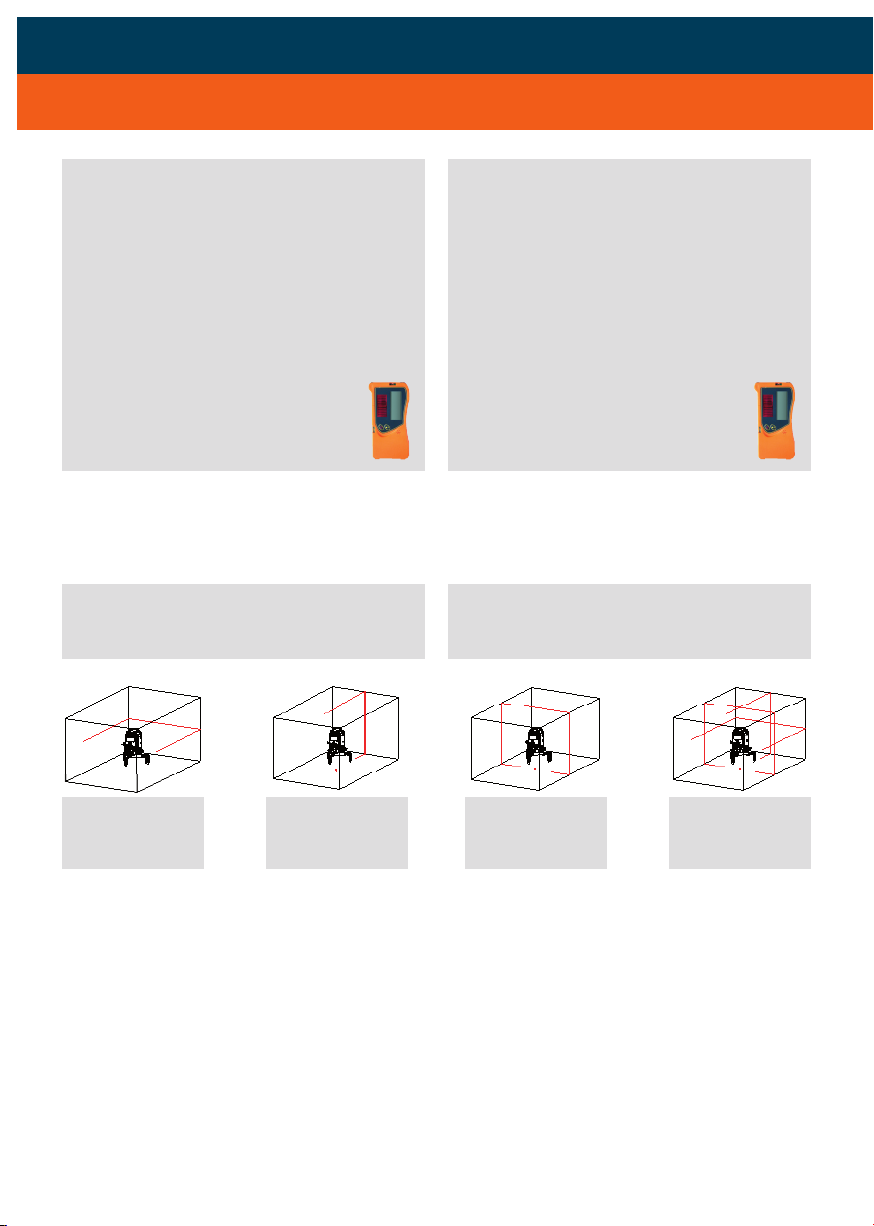

Die Laserlinien können einzeln oder zusam men geschaltet werden:
Linie „H“
Line „H“
Linie „V1“
Line „V1“
The laser lines can be switched on and off
independently of each other or together:
Linie „V2“
Line „V2“
Alle Linien
All lines
8
Page 9

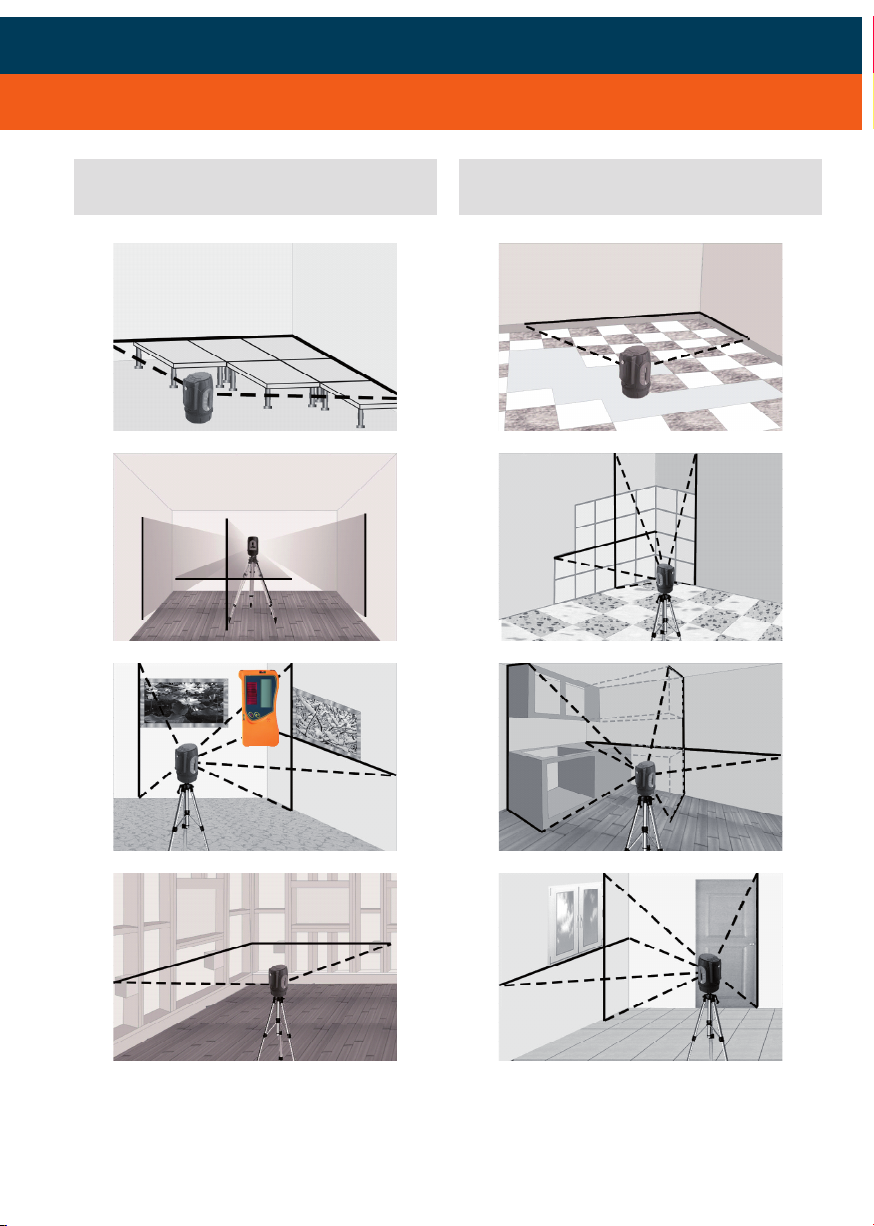

ANWENDUNGSBEISPIELE APPLICATION DEMONSTRATION
9
Page 10

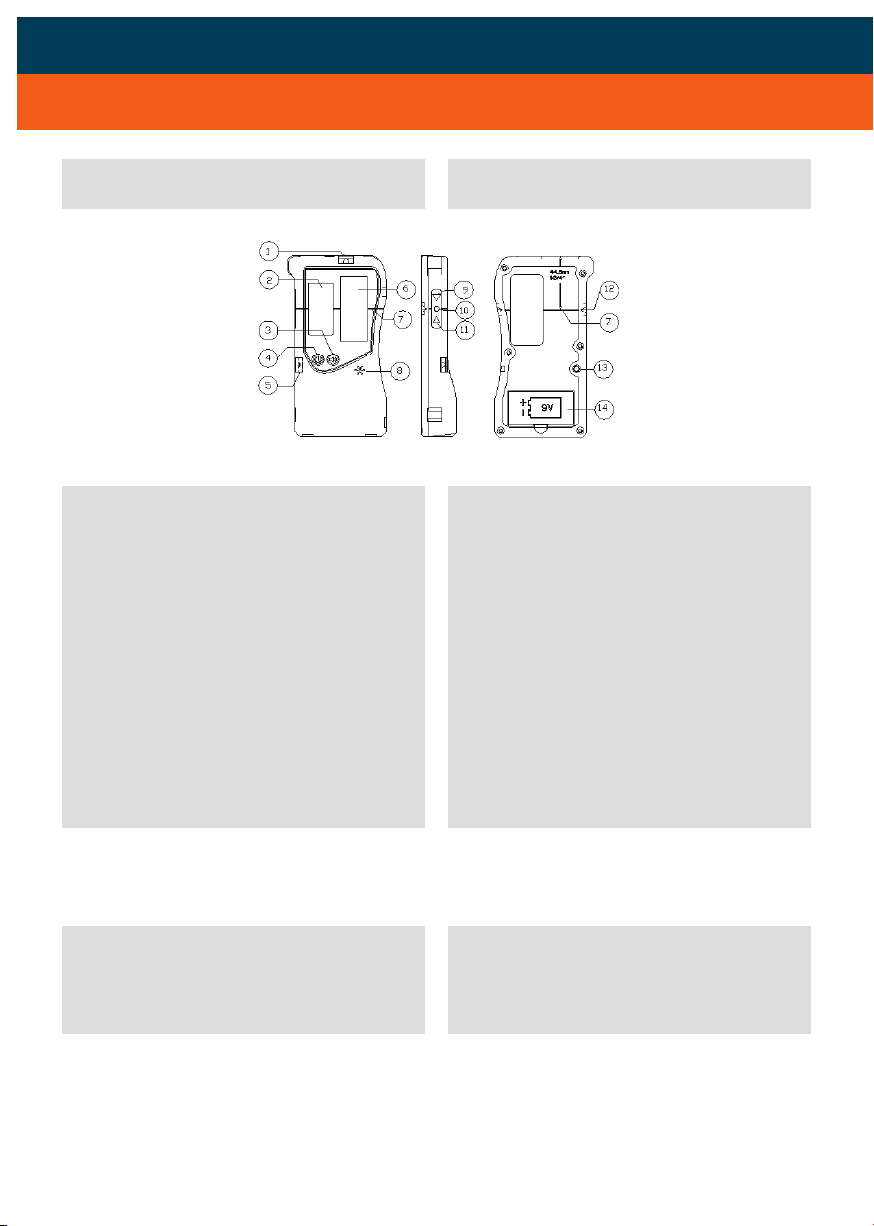

EMPFÄNGER FR 55 RECEIVER FR 55
BEDIENELEMENTE
1) Libelle
2) Empfangsfenster
3) Ton an / aus
4) AN- / AUS-Schalter
5) Libelle
6) Display
7) „0“-Linie
8) Lautsprecher
9) LED / Pfeil
10) LED / Punkt
11) LED / Pfeil
12) „0“-Linie
13) 1/4“-Gewinde für Klammer
14) Batteriefach
LIEFERUMFANG
Empfänger FR 55, Batterie, Halteklammer,
Etui, Bedienungsanleitung
FEATURES
1) Vial
2) Receiving window
3) Sound on/off
4) ON / OFF switch
5) Vial
6) Display
7) Zero indication line
8) Loudspeaker
9) LED / arrow
10) LED / point
11) LED / arrow
12) Zero indication line
13) 1/4“-mounting hole for clamp
14) Battery compartment
SUPPLIED WITH
Receiver FR 55, battery, clamp, case,
users‘ manual
10
Page 11
TECHNISCHE DATEN
TECHNICAL DATA
Anzeige Display vorn
Seitliche LEDS
Genauigkeit ± 1 mm
Signaltöne 3
Betriebsdauer 100h
Stromversorgung 1 x 9V

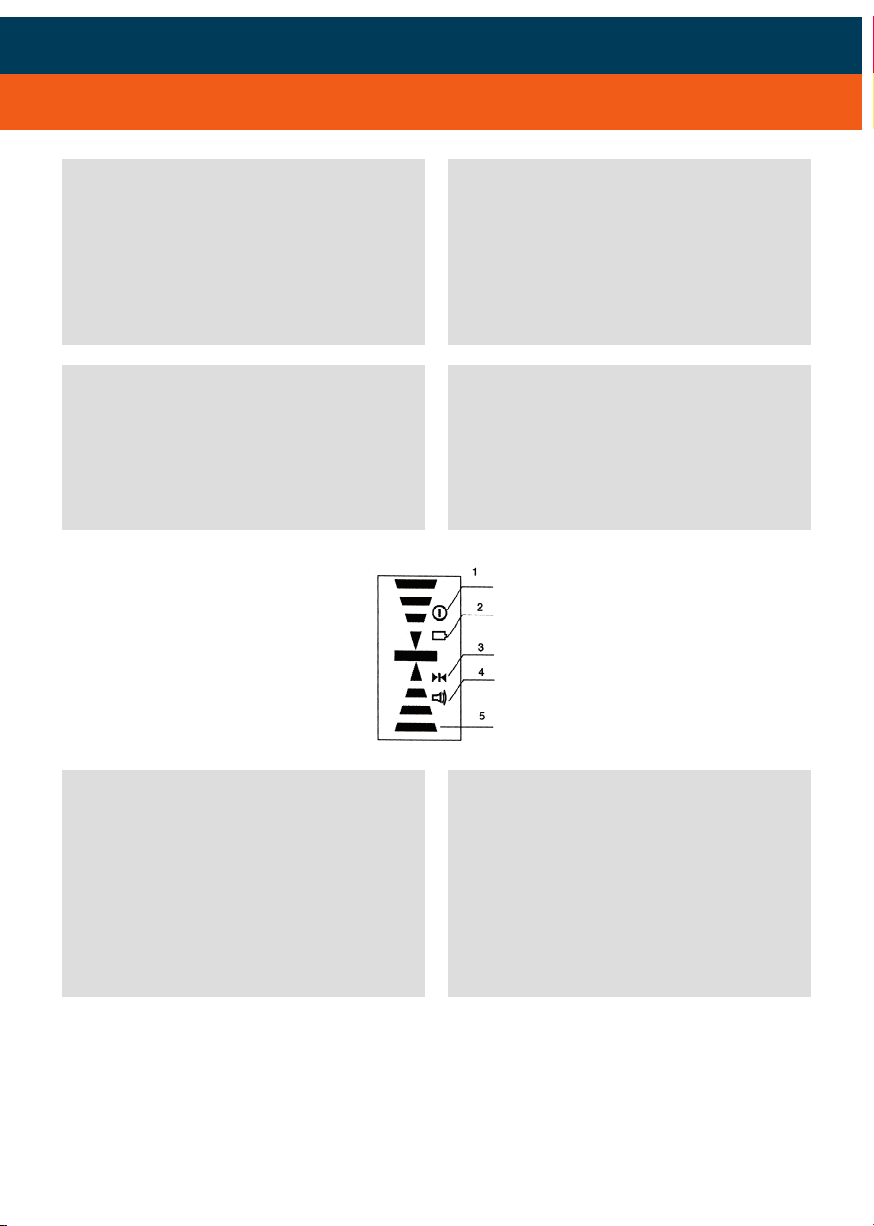

SYMBOLE
1) Empfänger an / aus
2) Batteriezustandsanzeige
3) Empfangsindikator
4) Ton an / aus
5) Empfangsposition Laserstrahl
EINLEGEN DER BATTERIE
Display Front display
Side LEDS
Accuracy ± 1 mm
Tones 3
Operating time 100h
Power supply 1 x 9V
SYMBOLS
1) Power indicator
2) Low battery indicator
3) Detection indicator
4) Sound indicator
5) Detected position indicator
INSTALLATION OF BATTERIES
Batteriefachdeckel (14) öffnen.
•
1 x 9 V AA Batterie gemäß dem Installations-
•
symbol (auf der Rückseite) einlegen und dabei
auf korrekte Polarität achten. Deckel schlie ßen.
Zur Verlängerung der Lebensdauer der Batte-
•
rie schaltet sich der Empfänger nach ca.
10 Min. ohne Anwendung automatisch ab.
Open battery compartment cover (14).
•
Put in 1 x 9 V AA battery according to instal-
•
lation symbol (take care of correct polarity!).
Close cover.
In order to save battery power the receiver
•
will automatically turn off if it has not re ceived laser scanning singal for 10 minutes.
11
Page 12
WICHTIG – den Empfänger langsam auf und
ab bewegen, um den Laserstrahl zu empfa gen. FL 55 Plus und FR 55 arbeiten mit einer
anderen Technik, als Sie es eventuell von
Rotationslasern her kennen. Daher muss der
Empfänger wesentlich sensibler geführt wer den.
IMPORTANT – move receiver FR 55 up and
down carefully to detect the laser beam.
FL 55 PLUS and FR 55 are working with an other technology than rotating laser levels.
Because of this receiver FR 55 must be
moved much more slowly.
EINSCHALTEN
Knopf (3) drücken (Kontrolllampe
leuchtet rot). Bei dem jeweiligen Linien laser (P) Pulsfunktion einschalten.
Zum Empfangen des Laserstrahls den
Emp fänger langsam auf und ab be wegen.

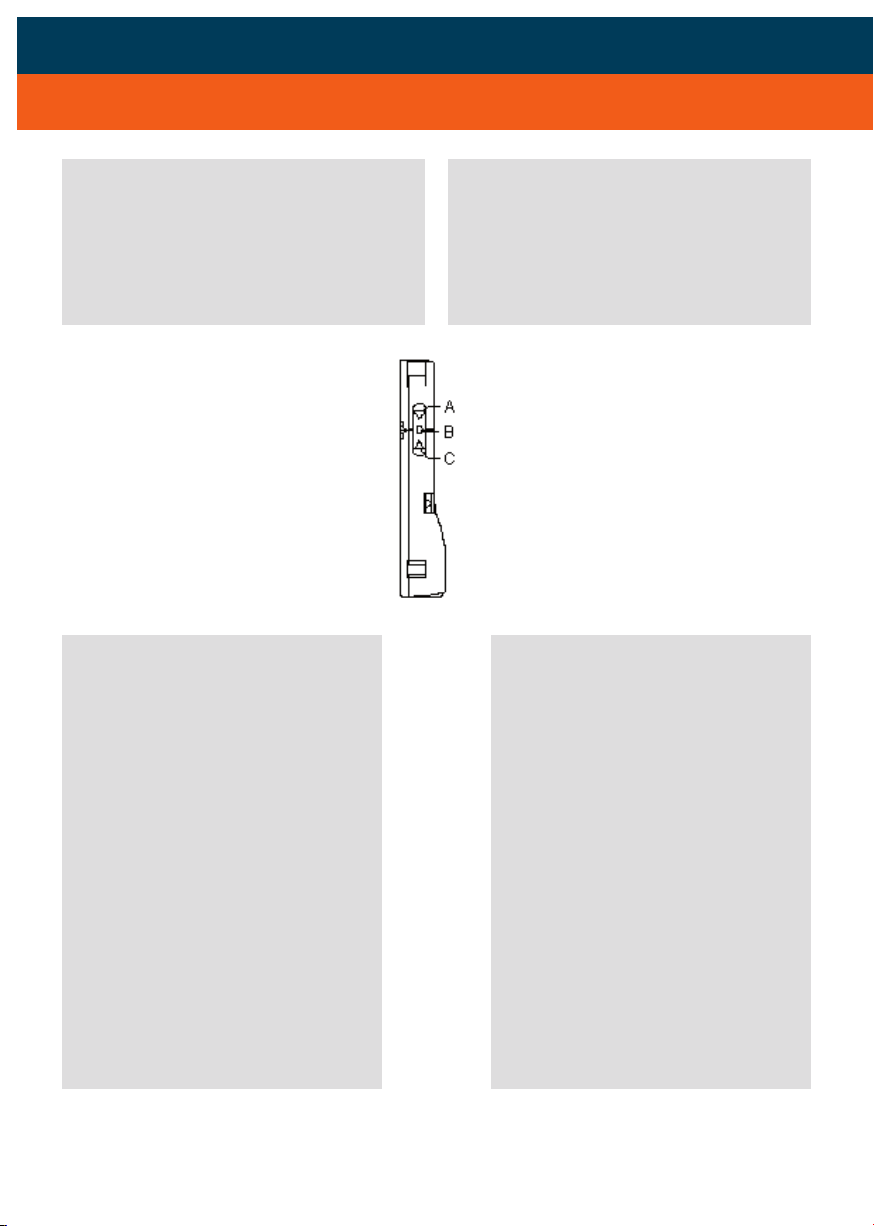

Empfang des Laserstrahls und
entsprechende Anzeige durch
die LEDs (Vorder-, Rückseite,
Seite):
A Empfänger nach unten bewegen
Akustisches Signal: schneller Piepton
B Empfänger nach oben bewegen
Akustisches Signal: langsamer Piep ton
C Korrekte Bezugshöhe
Akustisches Signal: Dauerton
USE OF RECEIVER
Press button (3) to switch on (red light).
Activate pulse function (P) at the line
laser.
Move receiver FR 55 up and down
carefully to detect the laser beam.
Detection of laser signal:
A Move the receiver down
Acoustic signal : ultra-short requent
beep
B Move the receiver up
Acoustic signal: short requent beep
C On level
Acoustic signal: continuous beep
12
Page 13
HALTEKLAMMER FÜR NIVELLIERLATTE
CLAMP FOR LEVELLING STAFF
Der Empfänger kann in Verbindung mit der
Halteklammer an einer Nivellierlatte oder
anderen Gegenständen befestigt werden.
BESTIMMUNGSGEMÄßE VERWENDUNG
Das Gerät sendet einen sichtbaren Laserstrahl
aus, um z.B. folgende Messaufgaben durch zuführen:
Ermittlung von Höhen; rechten Winkeln, Aus richtung von horizontalen und vertikalen Be zugsebenen sowie Lotpunkten.
WARN- UND SICHERHEITSHINWEISE
Bitte richten Sie sich nach den Anweisungen
der Bedienungsanleitung.
Anleitung vor Benutzung des Gerätes lesen.
Blicken Sie niemals in den Laserstrahl, auch
nicht mit optischen Instrumenten. Es besteht
die Gefahr von Augenschäden.
Laserstrahl nicht auf Personen richten.
Die Laserebene soll sich über der Augenhöhe
von Personen befinden.
Niemals das Gehäuse öffnen. Reparaturen nur
vom autorisierten Fachhändler durchführen
lassen.
Keine Warn- oder Sicherheitshinweise entfer nen.
Lasergerät nicht in Kinderhände gelangen
lassen.
Gerät nicht in explosionsgefährdeter Umge bung betreiben.
If required mount FR 55 to clamp. It then
can be attached to laser poles or any other
equipment.
INTENDED USE OF INSTRUMENT
The instrument emits a visible laser beam in
order to carry out the following measuring
tasks (depending on instrument):
Setting up heights, horizontal and vertical
planes, right angles and plumbing points.
SAFETY INSTRUCTIONS
Please follow up instructions given in opera tors’ manual.
Do not stare into beam. Laser beam can lead
to eye injury. A direct look into the beam
(even from greater distance) can cause da mage to your eyes.
Do not aim laser beam at persons or animals.
The laser plane should be set up above eye
level of persons.
Use instrument for measuring jobs only.
Do not open instrument housing. Repairs
should be carried out by authorized work shops only. Please contact your local dealer.
Do not remove warning labels or safety
instructions.
Keep instrument away from children.
Do not use instrument in explosive environ ment.
13
Page 14
UMGANG UND PFLEGE
•
Messinstrumente generell bitte sorgsam be-
behandeln.
•
Nach Benutzung mit weichem Tuch reinigen
(ggfs. Tuch in etwas Wasser tränken).
•
Wenn das Gerät feucht war, sorgsam trock nen. Erst in den Koffer oder die Tasche pak ken, wenn es absolut trocken ist.
•
Transport nur in Originalbehälter oder
-tasche.
CARE AND CLEANING
Please handle measuring instruments with
•
care.
Clean with soft cloth only after any use. If
•
necessary damp cloth with some water.
If instrument is wet clean and dry it carefully.
•
Pack it up only if it is perfectly dry.
•
Transport in original container / case only.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheits klasse 3R gemäß der Norm DIN EN 60825 1:2003-10. Geräte der Laserklasse 3R sollten
nur durch Personen betrieben werden, die
mit dem Einsatz von Lasern vertraut sind.
Anwendungsbereiche sollten mit Laserwarn schildern gekennzeichnet werden.
Der Laserstrahlgang sollte nicht über unbe wachte Bereiche hinausgehen.
Vorsichtsmaßnahmen sind zu treffen, damit
der Laserstrahl nicht ungewollt auf Flächen
fällt, die wie ein Spiegel reflektieren und dass
Personen nicht direkt in den Strahl blicken.
Laserwarnschilder der Klasse 3R sind gut
sichtbar am Gerät angebracht.
LASER CLASSIFICATION
The instrument is a laser class 3R laser pro duct according to DIN IEC 60825-1:2003-10.
The measuring tool should be operated only
by persons who are familiar with the handling
of laser devices.
According to EN 60825-1, this includes,
among other things, the knowledge about the
biological effects of the laser to the eyes and
the skin as well as the correct usage of laser
protection devices in order to avoid dangers

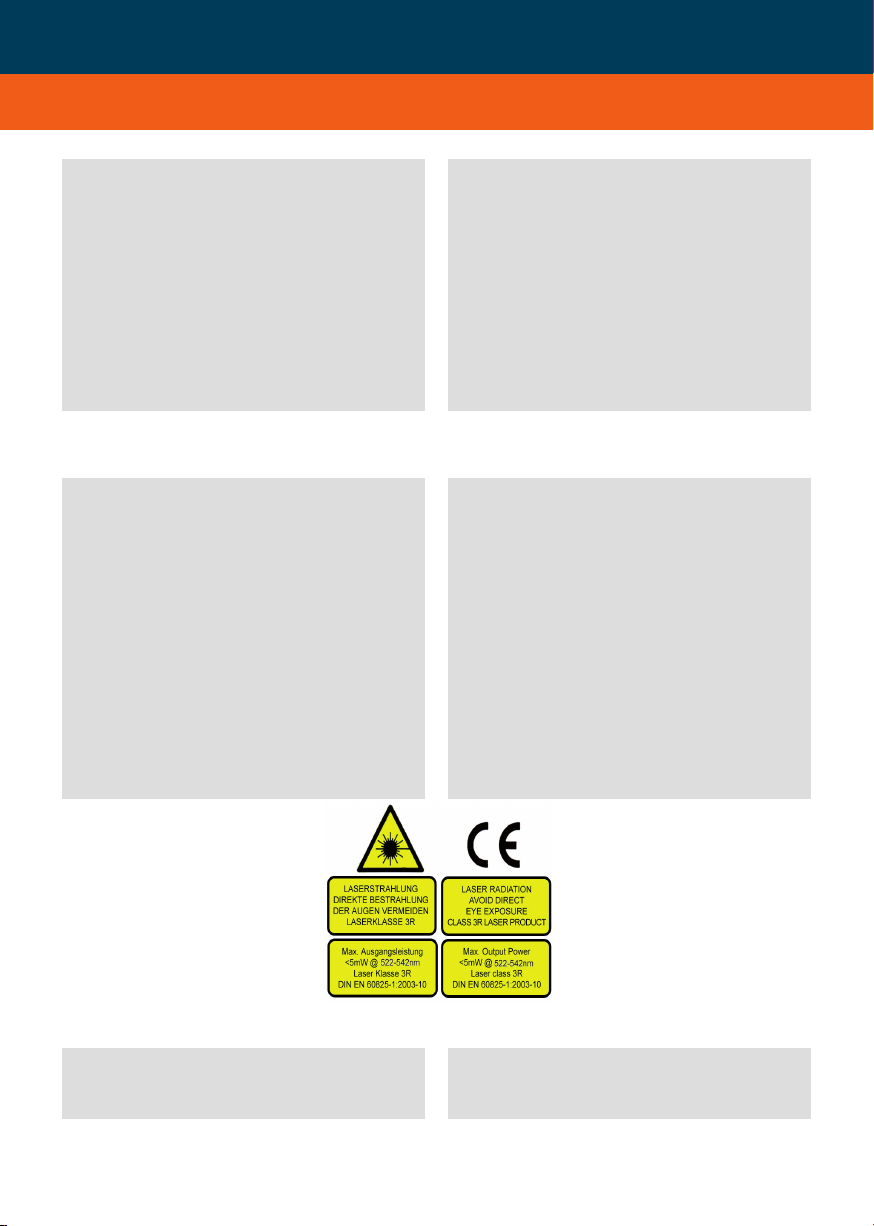

Laser class 3R warning labels on the laser
instrument.
14
Page 15
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen wer-
•
den, dass das Gerät andere Geräte stört
(z.B. Navigationseinrichtungen);
durch andere Geräte gestört wird (z.B.
•
elektromagnetische Strahlung bei erhöhter
Feldstärke z.B. in der unmittelbaren Nähe
von Industrieanlagen oder Rundfunksendern).
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this
•
instrument will disturb other instruments
(e.g. navigation systems);
will be disturbed by other instruments (e.g.
•
intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den
Normen EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, be ginnend mit dem Verkaufsdatum.
Die Garantie erstreckt sich nur auf Mängel
wie Material-oder Herstellungsfehler, sowie
die Nichterfüllung zugesicherter Eigenschaf ten.
Ein Garantieanspruch besteht nur bei bestim mungsgemäßer Verwendung. Mechanischer
Verschleiß und äußerliche Zerstörung durch
Gewaltanwendung und Sturz unterliegen nicht
der Garantie. Der Garantieanspruch erlischt,
wenn das Gehäuse geöffnet wurde. Der Her steller behält sich vor, im Garantiefall die
schadhaften Teile instand zusetzen bzw. das
Gerät gegen ein gleiches oder ähnliches (mit
gleichen technischen Daten) auszutauschen.
Ebenso gilt das Auslaufen der Batterie nicht
als Garantiefall.
CE-CONFORMITY
Instrument has CE-mark according to
EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
WARRANTY
This product is warranted by the manufac turer to the original purchaser to be free from
defects in material and workmanship under
normal use for a period of two (2) years from
the date of purchase.
During the warranty period, and upon proof
of purchase, the product will be repaired or
replaced (with the same or similar model at
manufacturers option), without charge for
either parts or labour.
In case of a defect please contact the dealer
where you originally purchased this product.
The warranty will not apply to this product if
it has been misused, abused or altered.
Without limiting the foregoing, leakage of the
battery, bending or dropping the unit are
presumed to be defects resulting from mis use or abuse.
15
Page 16
HAFTUNGSAUSSCHLUSS
EXCEPTIONS FROM RESPONSIBILITY
Der Benutzer dieses Produktes ist angehalten,
sich exakt an die Anweisungen der Bedie nungsanleitung zu halten. Alle Geräte sind vor
der Auslieferung genauestens überprüft wor den. Der Anwender sollte sich trotzdem vor
jeder Anwendung von der Genauigkeit des
Gerätes überzeugen.
Der Hersteller und sein Vertreter haften nicht
für fehlerhafte oder absichtlich falsche Ver wendung sowie daraus eventuell resultieren de Folgeschäden und entgangenen Gewinn.
Der Hersteller und sein Vertreter haften nicht
für Folgeschäden und entgangenen Gewinn
durch Naturkatastrophen wie z.B. Erdbeben,
Sturm, Flut, usw. sowie Feuer, Unfall, Ein griffe durch Dritte oder einer Verwendung
außerhalb der üblichen Einsatzbereiche.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
geänderte oder verlorene Daten, Unterbre chung des Geschäftsbetriebes usw., die durch
das Produkt oder die nicht mögliche Verwen dung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn resul tierend aus einer nicht anleitungsgemäßen
Be dienung.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäße Ver wendung oder in Verbindung mit Produkten
anderer Hersteller verursacht wurden.
The user of this product is expected to follow
the instructions given in operators’ manual.
Although all instruments left our warehouse
in perfect condition and adjustment the user
is expected to carry out periodic checks of
the product’s accuracy and general perfor mance.
The manufacturer, or its representatives,
assumes no responsibility of results of a faul ty or intentional usage or misuse including
any direct, indirect, consequential damage,
and loss of profits.
The manufacturer, or its representatives,
assumes no responsibility for consequential
damage, and loss of profits by any disaster
(earthquake, storm, flood etc.), fire, accident,
or an act of a third party and/or a usage in
other than usual conditions.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits due to a change of data,
loss of data and interruption of business etc.,
caused by using the product or an unusable
product.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits caused by usage other
than explained in the users‘ manual.
The manufacturer, or its representatives,
assumes no responsibility for damage caused
by wrong movement or action due to connec ting with other products.
geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 49 21 45
Fax +49 561 49 72 34
Email: [email protected]
www.geo-fennel.de
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
05/2008
Loading...
