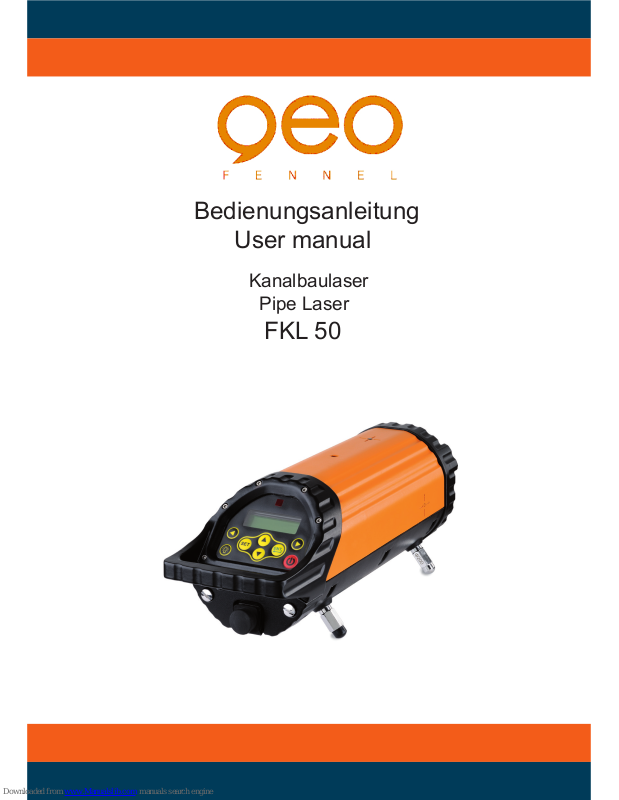

Bedienungsanleitung
User manual
Kanalbaulaser
Pipe Laser
FKL 50
Page 2
2

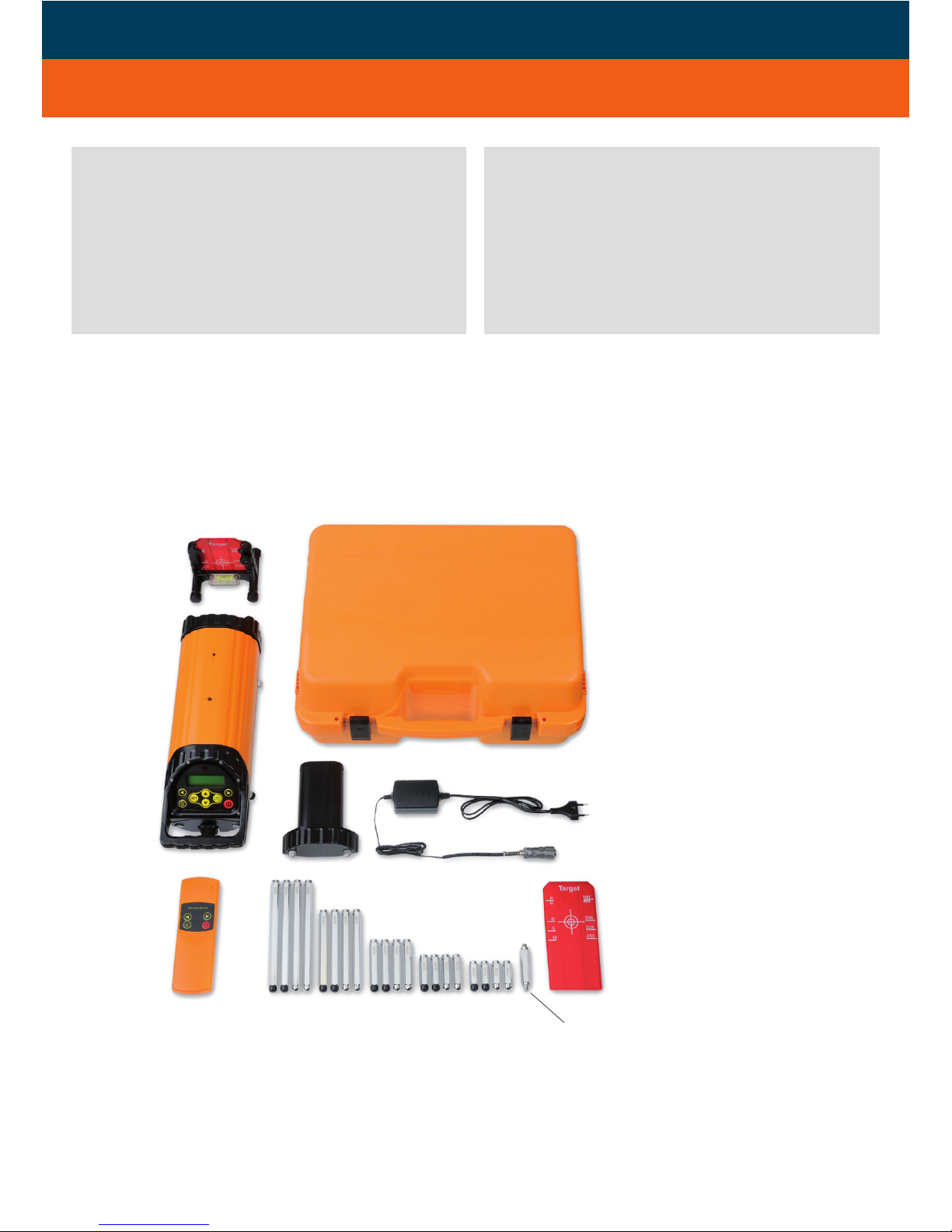

LIEFERUMFANG
Kanalbaulaser FKL-50, Fernbedienung, NiMH Akku, Ladegerät, Batteriefach für Alkalinebatte rien, Fuß für 3-Beinaufstellung, Füße DN 150,
200, 300, 400, 500, Zieltafel, Kunststoffkoffer,
Bedienungsanleitung
KIT CONSISTS OF
Pipe Laser FKL-50, remote control, NiMH batte ries, charger battery case for alkaline batteries,
adapter for 3 leg set up, leg sets DN 150, 200,
300, 400, 500, target, container, user manual
Adapter für Dreibeinaufstellung
Adapter for
Page 3
3
TECHNISCHE DATEN
Laserklasse 3R
Laser sichtbar rot <2mW / 635nm
Strahldurchmesser 12 mm
Reichweite bis 200 m
Neigungsbereich -20% bis -40%
Selbstnivellierbereich ± 5°
Ablesegenauigkeit 0,001%
Horizontalgenauigkeit ± 5 mm / 100 m
Neigungsgenauigkeit ± 0,15 mm / m
Richtungseinstellbereich ± 4°
Seitlicher Richtungs- ± 8°
einstellbereich
Seitliche Richtungs- ja
zentrierung
Betriebszeit 24h (NiMH)
Temperaturbereich -20°C bis +50°C
Stromversorgung 4xD 8000 mAh NiMH
(alternativ:
4xD Alkaline)
Reichweite Fernbedienung
von vorn / hinten 60 m / 10 m
Schutzklasse IP 68
Abmessungen Ø 132 mm,
L = 380 mm
Gewicht (nur Laser) 5 kg
Gewicht Set 11 kg
TECHNICAL DATA
Laser class 3R
Laser diode power <2mW / 635nm
Beam diametre 12 mm
Working range bis 200 m
Grade range -20% bis -40%
Self-levelling range ± 5°
Minimum display reading 0,001%
Horizontal accuracy ± 5 mm / 100 m
Grade accuracy ± 0,15 mm / m
Left/right scanning ± 4°
Line range ± 8°
Line center yes
Operating time 24h (NiMH)
Temperature range -20°C to +50°C
Power supply 4xD 8000 mAh NiMH
(alternatively:
4xD Alkaline)
Remote control range
front / back 60 m / 10 m
Dust/water protection IP 68
Size Ø 132 mm,
L = 380 mm
Weight (laser only) 5 kg
Weight set 11 kg
MERKMALE UND FUNKTIONEN
Robustes Metallgehäuse
Einfache Handhabung
Automatische Horizontierung
Richtungszentrierung
LED-Anzeige des Laserausgangspunktes am
Gehäuse
Beleuchtetes Display
Wiederaufladbarer NiMH-Akku
Infrarot-Fernbedienung
FUNCTIONS AND FEATURES
Robust aluminium housing
Easy intuitive operation
Fully automatic self-levelling
Automatic beam centring
Laser start point indication
Clear easy to read illuminated LCD display
Integrated rechargeable batteries
Remote control
Page 4
4

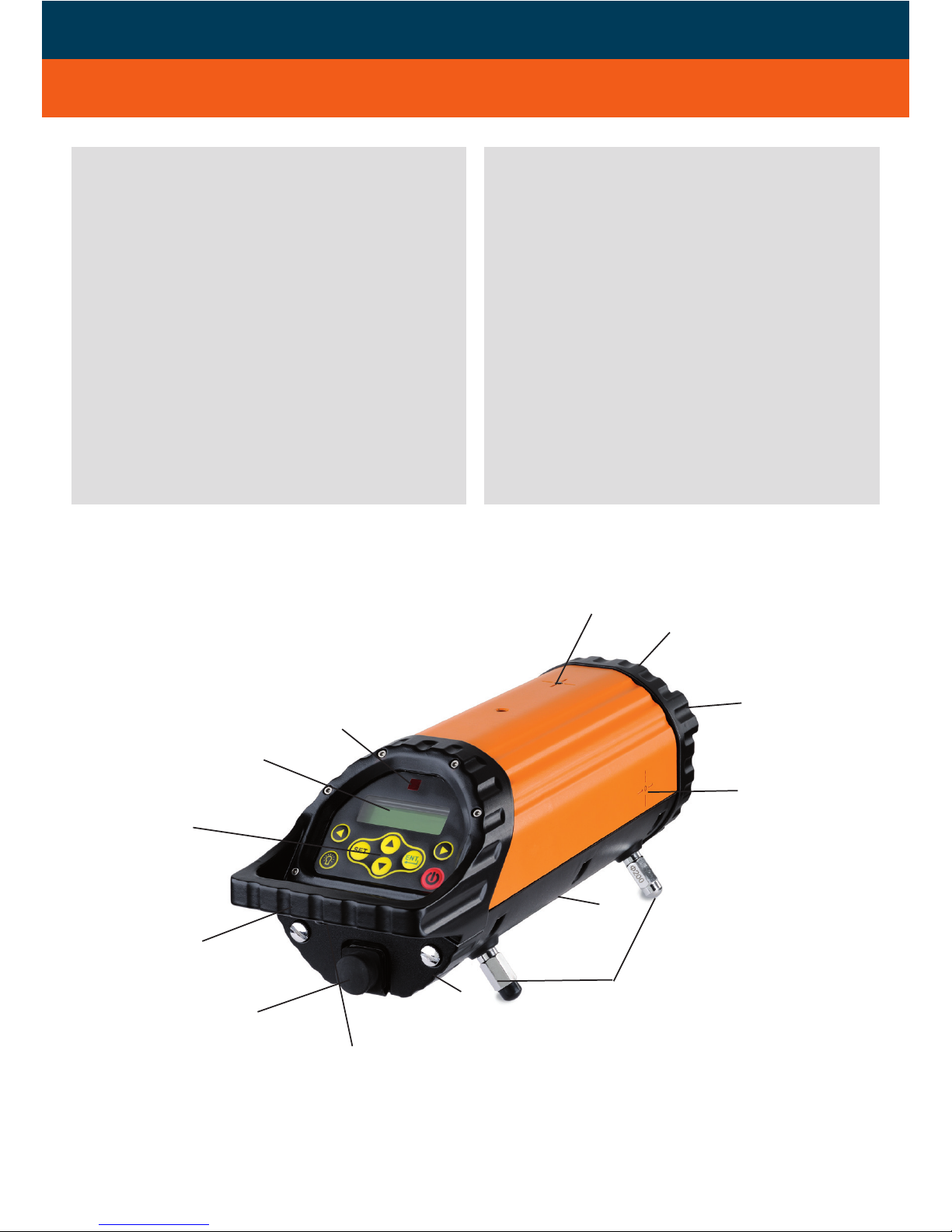

BEDIENELEMENTE
1) LC-Display
2) Bedienfeld
3) Griff
4) Ladebuchse
5) Batteriefach
6) Füße
7) 1/4“-Adapter
8) Startmarke Laserstrahl
9) Laseraustrittsfenster
10) Vorderes Empfangsfenster Fernbedienung
11) Startmarke Laserstrahl
12) Hinteres Empfangsfenster Fernbedienung
13) Aufnahmegewinde für Adapter Dreibein aufstellung
FEATURES
1) LC display
2) Keypad
3) Handle
4) Charging plug
5) Battery compartment
6) Legs
7) 1/4“ adapter
8) Start mark of laser dot
9) Laser emitting window
10) Front remote receiving window
11) Starting point of laser dot
12) Back remote receiving window
13) Thread for set up with 3 legs
1
3
5
2
4
8
6
9
12
7
11
10
13
Page 5
5
STROMVERSORGUNG
Der Laser kann mit NiMH-Akku und alternativ
mit handelsüblichen Alkalinebatterien betrieben
werden.
NiMH-Akku
Der Laser ist mit einem wiederaufladbaren
NiMH-Akkupack ausgestattet. Ladegerät mit
Netz und Ladebuchse (4) am Gerät verbinden.
Der Ladezustand wird an der kleinen Lampe
am Ladegerät angezeigt:
Rotes Licht zeigt an, dass der Akku geladen
wird.
Grünes Licht zeigt an, dass der Akku voll ge laden ist.
Der Akkupack kann auch außerhalb des Gerätes
geladen werden.
BATTERY AND CHARGER
Both the standard NiMH battery or alkaline bat teries can be used.
NiMH battery pack
FKL 50 comes with NiMH rechargeable
battery pack. Connect the charger with socket
(4).
Red light at the charger indicates that batte ries are being charged.
Green light at charger indicates that batte ries are fully charged.
The NiMH battery pack can be charged outside
of the laser.
Ladezustandsanzeige /
Charging LED

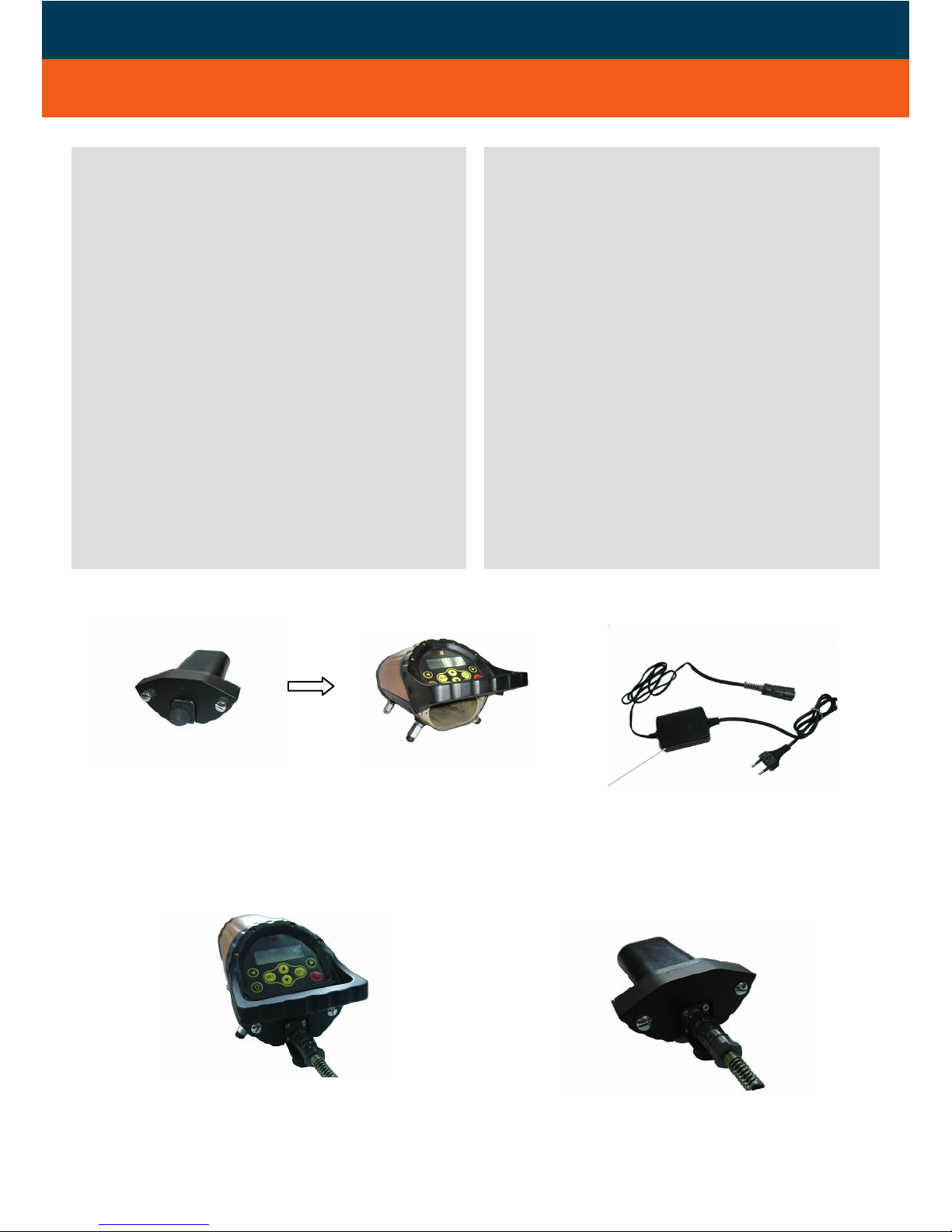

Einsetzen des Akkufachs /
Installation of battery pack
Akku im Gerät laden /
Charging battery inside the instrument
Akku außerhalb des Gerätes laden /
Charging battery outside of the instrument
Page 6
6

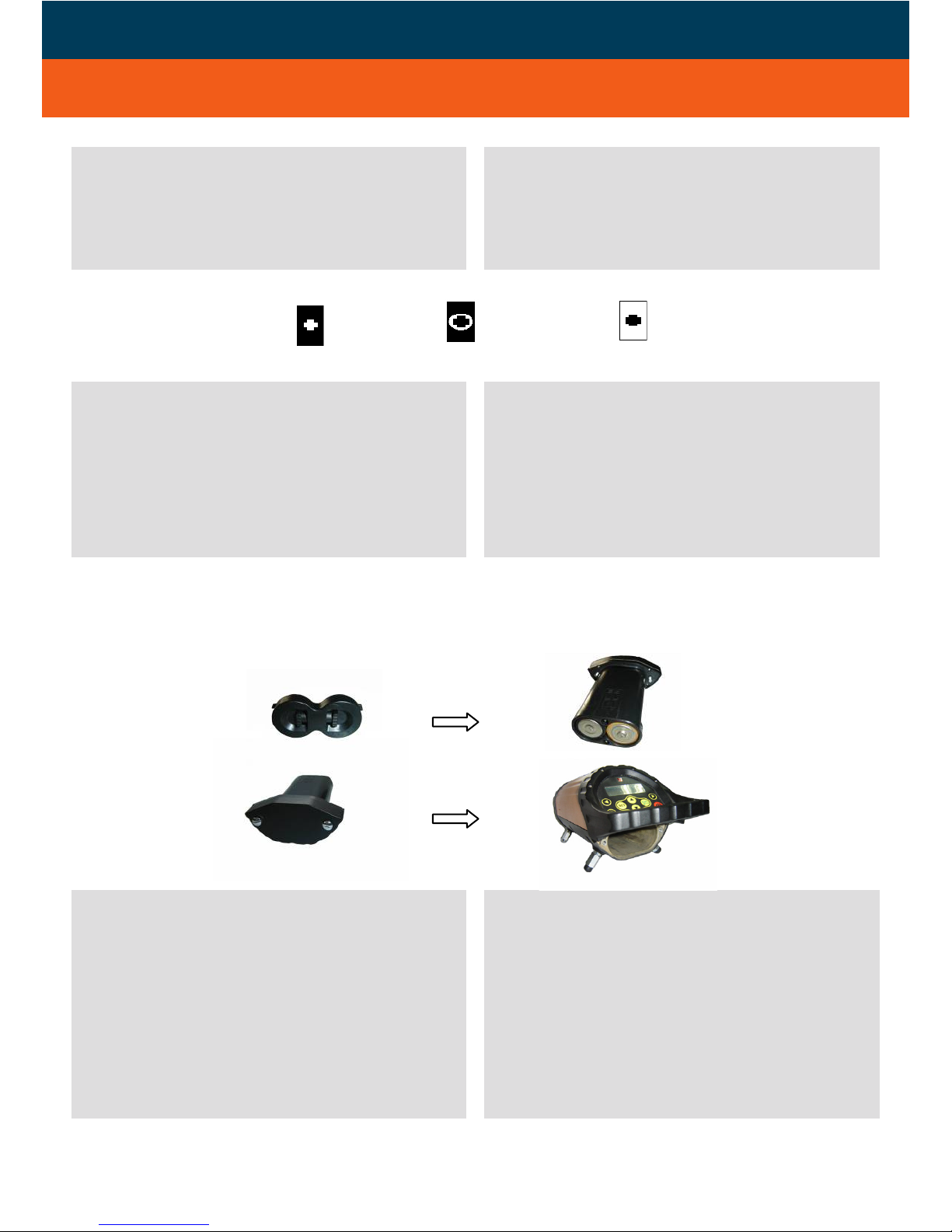

4 x D-Alkaline-Batterien
Der Laser kann alternativ mit Alkaline-Batterien
betrieben werden.
Verschluss des Batteriefachs aufschrauben
und Akkupack herausnehmen. Alkaline-Batte rien in das dafür vorgesehene Fach einlegen
(Polarität beachten), das Fach in das Gerät
einsetzen und Gerät wieder verschließen.
4 x D alkaline batteries
Instrument can be used with alkaline batteries
alternatively.
Unscrew lock of battery door and remove
NiMH battery case. Put in alkaline batteries
into alkaline battery case (take care to polarity),
put case into the laser and lock again.
1) Akku voll geladen
2) Niedrige Akkuleistung; Batterie sollte vor
Gebrauch geladen werden
3) Akku leer; Aufladen unbedingt erforderlich
1) Battery fully loaded
2) Low battery power; it is advised to charge
battery before working
3) No battery power; battery must be
charged
BATTERIEZUSTANDSANZEIGE
Nach dem Einschalten wird der Batteriezustand
des Gerätes überprüft und wie folgt angezeigt:
BATTERIE STATUS INDICATION
After switching on the unit the instrument will
check and show battery status as follows:
1 2 3
Page 7
7

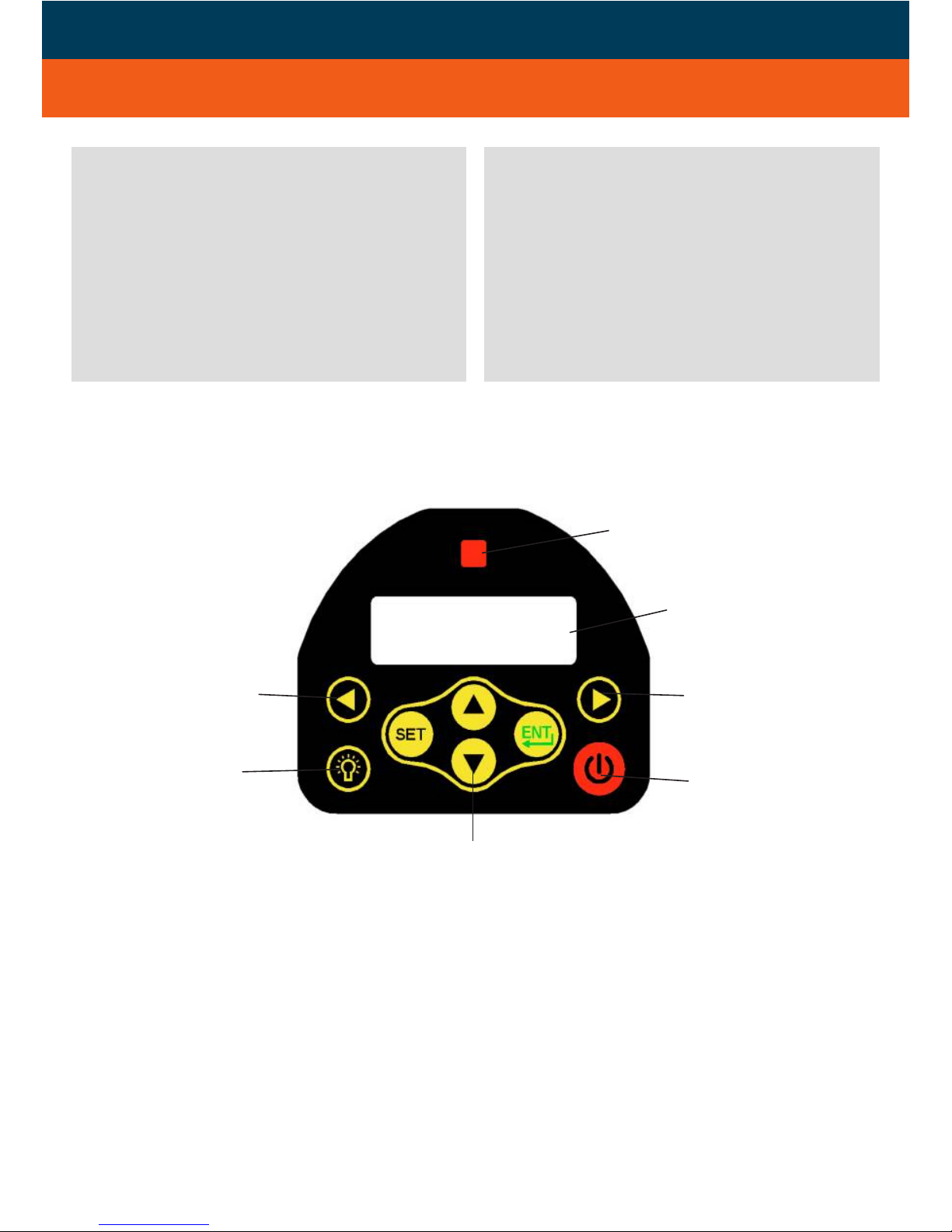

TASTATUR
1) An-/Aus-Schalter
2) Tasten Neigungseinstellung
3) Displaybeleuchtung / Anzeige Laserstartpunkt
4) Laserpunkt nach links
5) Laserpunkt nach rechts
6) Empfangsfenster Fernbedienung
7) LCD-Anzeige
KEYPAD
1) On/Off button
2) Grade setting buttons
3) Display illumination / indication laser starting
point
4) Laser dot direction: move left
5) Laser dot direction: move right
6) Remote control receiving window
7) LCD display
3
4
2
1
5
7
6
Page 8
8

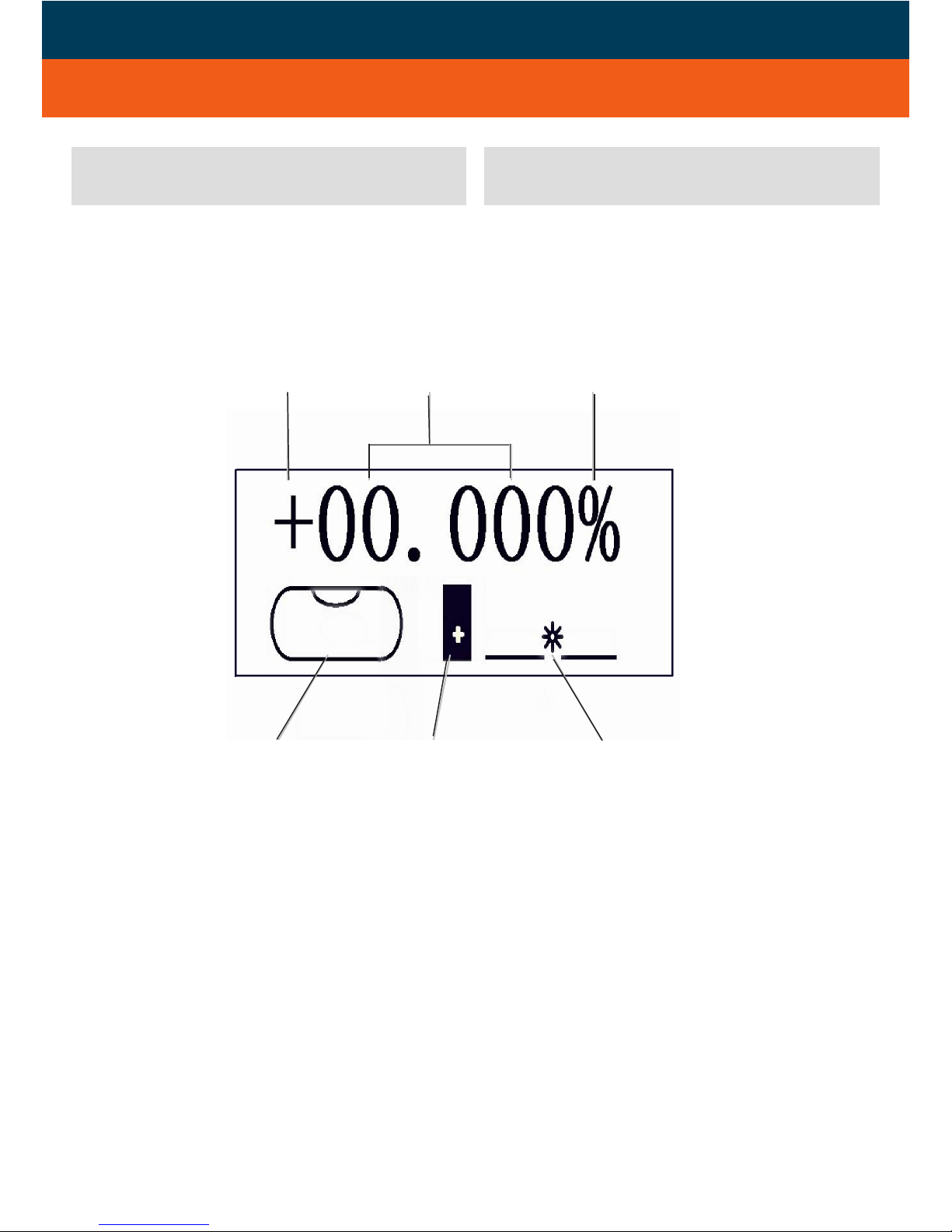

DISPLAYANZEIGE DISPLAY INDICATION
Grade value
Percentage
Vorzeichenanzeige
+/- indication
Neigungseinstellung
Grade value
Prozentanzeige
Percentage
Digitallibelle
Digital bubble
Batteriezustandsanzeige
Battery status indication
Richtungsanzeige Laser
Laser direction indication
Page 9
9
OPERATION
Press power key 1 for approx. 1 sec. to switch
on the FKL 50. The laser will complete initiali zation and begin to work. (If the power key has
not been pressed long enough the FKL 50 will
not initialize correctly.) Press key 1 again to
switch FKL 50 off. It can also be switched off
with the remote control.
BEDIENUNG
Zum Einschalten Taste 1 für ca. 1 Sek. ge drückt halten. Der FKL 50 initialisiert und be ginnt zu arbeiten. (Wenn Taste 1 nicht lang ge nug gedrückt wird, initialisiert der FKL 50 nicht
korrekt.) Zum Ausschalten erneut Taste 1
drücken. Der FKL 50 kann auch über die Fern bedienung ausgeschaltet werden.
GERÄT AUFSTELLEN
Vor dem Aufbau die für den Rohrdurchmesser
geeigneten Füße auswählen.
Das Gerät muss so über dem Ausgangspunkt
aufgestellt werden, dass die Libelle im Display
Mittelposition anzeigt und kein Richtungspfeil
mehr zu sehen ist. Nun die gewünschte Nei gung einstellen und den Laserstrahl auf den
Zielpunkt ausrichten. Das Rohrende immer
nach der Zieltafel ausrichten.
SET UP LASER
Before setting up the laser select appropriate
legs for the tube diametre.
When the vial displayed in the LCD is centered
and the direction arrows disappear instrument
is set up correctly. Now adjust the inclina tion and align the laser beam to the target.
Continue aligning each pipe end to the target.
AUSRICHTUNG DES GERÄTES
Neigung vorn / hinten (in Laserrichtung)
Wenn das Gerät außerhalb des Selbstnivellier bereiches aufgestellt oder die Neigung außer halb des Selbstnivellierbereiches eingestellt
wurde, beginnen der Laserpunkt und die LED
zu blinken. Gerät dann auf einer ebeneren
Fläche aufstellen oder eingestellte Neigung
wie folgt korrigieren:
Displayanzeige
= Gerät muss mit der Griffseite weiter nach
oben vorgeneigt werden
ALIGNMENT OF THE LASER
Inclination front / back (in laser direction)
If instrument was set up beyond self-levelling
range or if grade setting is beyond same laser
dot and LED will flash. Then, set up instrument
on a more even surface or correct grade set
as follows:
Display indication
= handle side of the instrument must be
inclined upwards
Page 10
10
Display indication
= handle side of the instrument must be
inclined downwards

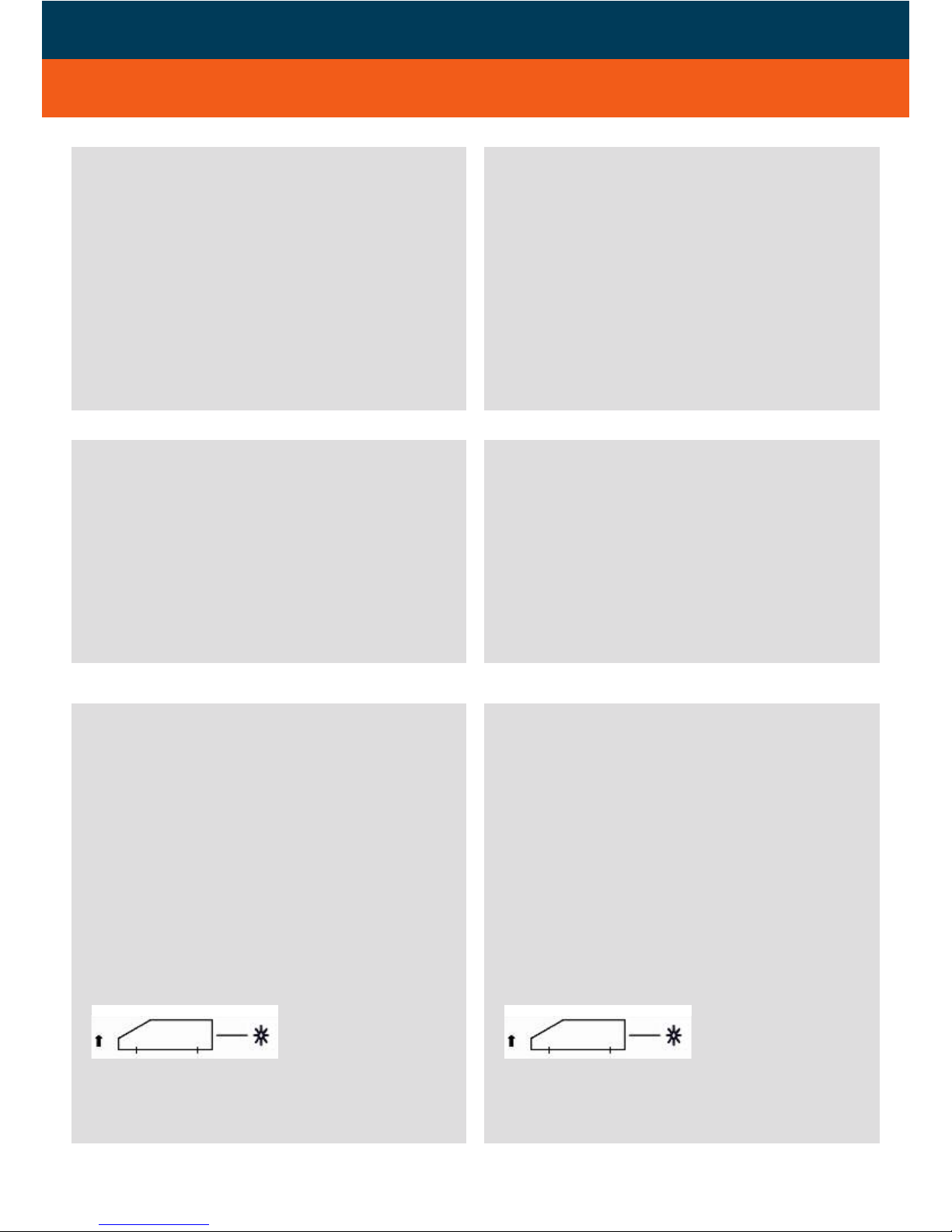

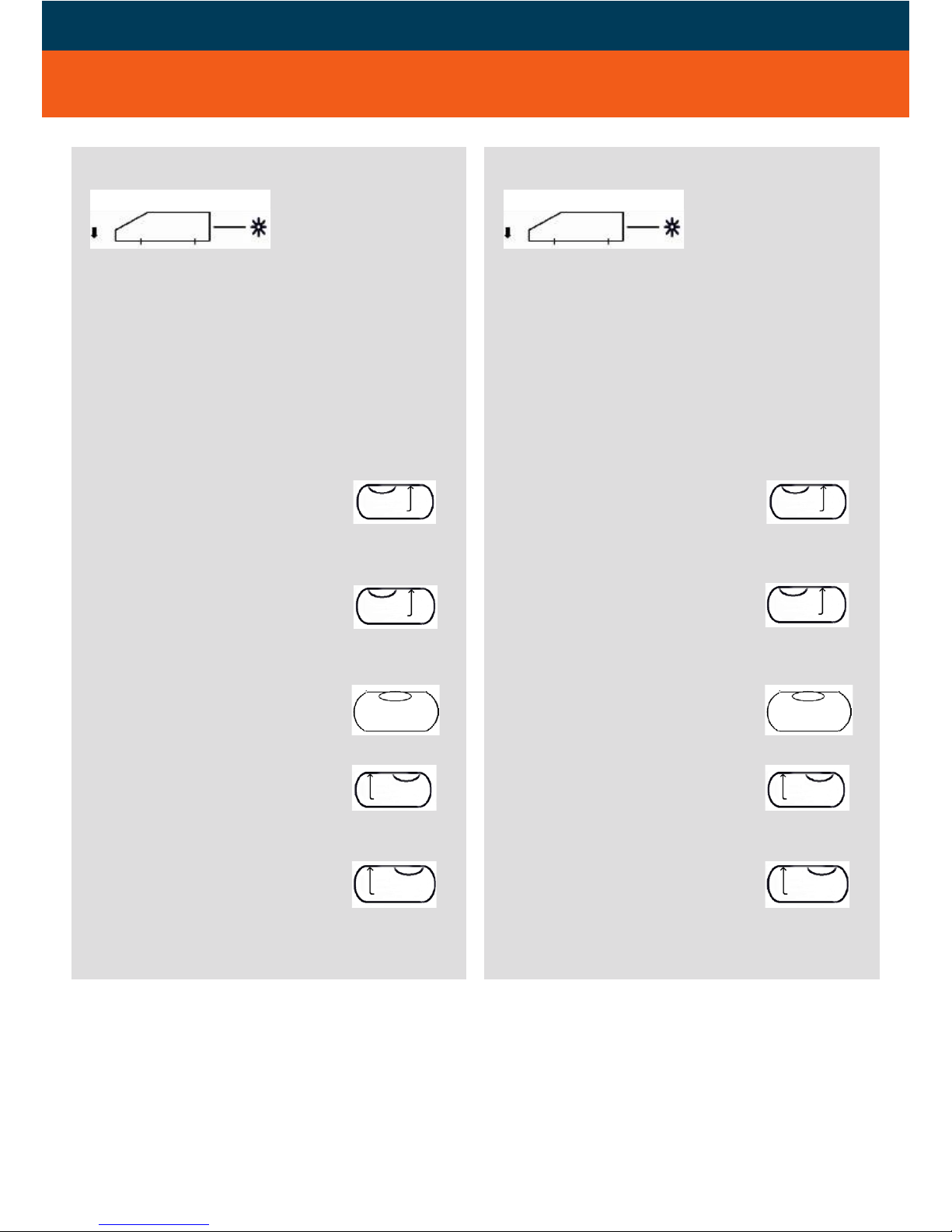

Querneigung
The laser is equipped with a digital vial that
shows alignment of the instrument. Laser is
set up correctly if the vial is centered.
Display - FLASHES
The laser is out of tolerance
on the left side - correct set
up.
Display - does not flash
The laser is set up high on
the left side but still within
tolerance.
Display
The laser is perfectly levelled;
most accuracte performance.
Display - does not flash
The laser is set up high on
the right side but still within
tolerance.
Display - FLASHES
The laser is out of tolerance
on the rigtht side - correct set
up.
Displayanzeige
= Gerät muss mit der Griffseite weiter nach
unten vorgeneigt werden
Querneigung
Das Gerät hat eine digitale Libelle, die die
Ausrichtung des Gerätes anzeigt. Gerät
immer so aufstellen, dass die Libelle im Zen trum ist.
Displayanzeige - BLINKT
Das Gerät ist links außerhalb
der Toleranz - Ausrichtung
korrigieren.
Displayanzeige - blinkt nicht
Das Gerät steht links hoch,
ist aber noch im Bereich der
Toleranz.
Displayanzeige
Das Gerät ist perfekt nivelliert;
genauste Leistung des Lasers.
Displayanzeige - blinkt nicht
Das Gerät steht rechts hoch,
ist aber noch im Bereich der
Toleranz.
Displayanzeige - BLINKT
Das Gerät ist rechts außerhalb
der Toleranz - Ausrichtung
korrigieren.
Page 11
11
NEIGUNGSEINSTELLUNG
Neigungseinstellbereich: -20 % ~ + 40%
Gerät einschalten und mit Taste SET die Nei gungseinstellung anwählen.
Displayanzeige: „+00.000 %“.
Mit der Taste SET können alle Stellen nachein ander angesteuert werden.
Mit den Tasten 2 (auf/ab) werden Neigungs werte für jede Stelle eingestellt.
Niedrigste Ziffer = 0
Höchste Ziffer = 9
Wenn der Cursor auf dem Vorzeichen steht,
wird mit den Tasten 2 das Vorzeichen „+“ /
„-“ geändert.
Punktuelles Drücken = langsames Verstellen
der Neigungswerte
Dauerhaftes Drücken = schnelles Verstellen
der Neigungswerte
Wenn die gewünschten Neigungswerte einge stellt sind, dies mit der Taste ENT bestätigen.
Wenn der Laser sich nivelliert, blinkt das Neig gungssymbol. Wenn die Selbstnivellierung ab geschlossen ist, hört das Blinken auf.
Gleichzeitiges Gedrückthalten beider Tasten 2
setzt den Neigungswert wieder auf „0“.
TIP - Änderung der Neigungseinstellung be schleunigen:
Geänderte Neigungseinstellung (z. B. von 4 %
auf 15 %) mit ENT bestätigen und Laser aus schalten. Dann wieder einschalten, und Laser
spielt im Grobmodus den Laserstrahl schneller
auf den neuen Neigungswert ein.
GRADE SETTING
Grade setting range: -20 % ~ + 40%
Switch on the FKL 50 and press SET button to
select grade setting.
Display indication: „+00.000 %“.
Select all digits for grade setting with button
SET.
With buttons 2 (up/down) the grade values will
be set.
Lowest digit: 0
Maximum digit: 9
When the cursor is on the sign you can change
same from „+“ to „-“ with buttons 2.
Slow pressing = slow setting of the grade
values
Continuous pressing = quick setting of the
grade values
When the grade values required have been
set press button ENT to confirm.
When the laser levels the grade symbol is
flashing. When self-levelling procedure has
been completed flashing stops.
Pressing both arrow keys 2 will re-set the grade
value to zero again.
ADVICE - to accelerate change of grade setting:
Confirm change of grade setting (i. e. from 4 %
to 15 %) with button ENT and switch off laser.
Then, switch on laser again and now laser
aligns faster to new grade value in the coarse
mode.
Page 12
Optionales Zubehör
12
ZENTRIERUNG DES LASERPUNKTES
Gerät einschalten und die Tasten 4 und 5
gleichzeitig für eine Sek. gedrückt halten. Nun
zentriert sich der Laserpunkt automatisch.
Während des Zentriervorgangs zeigt das Dis play an: >*<
Nach dem Zentriervorgang zeigt das Display
an: --*--
Mit den Tasten 4 (links) und 5 (rechts) kann der
Laserpunkt horizontal nach rechts oder links
verschoben werden.
Punktuelles Drücken = langsame Bewegung
des Laserpunktes in die gewünschte Richtung
Dauerhaftes Drücken = schnelle Bewegung
des Laserpunktes in die gewünschte Richtung
Wenn der Laserpunkt bewegt wird, zeigt das
Display diese Bewegung - siehe unten - an:

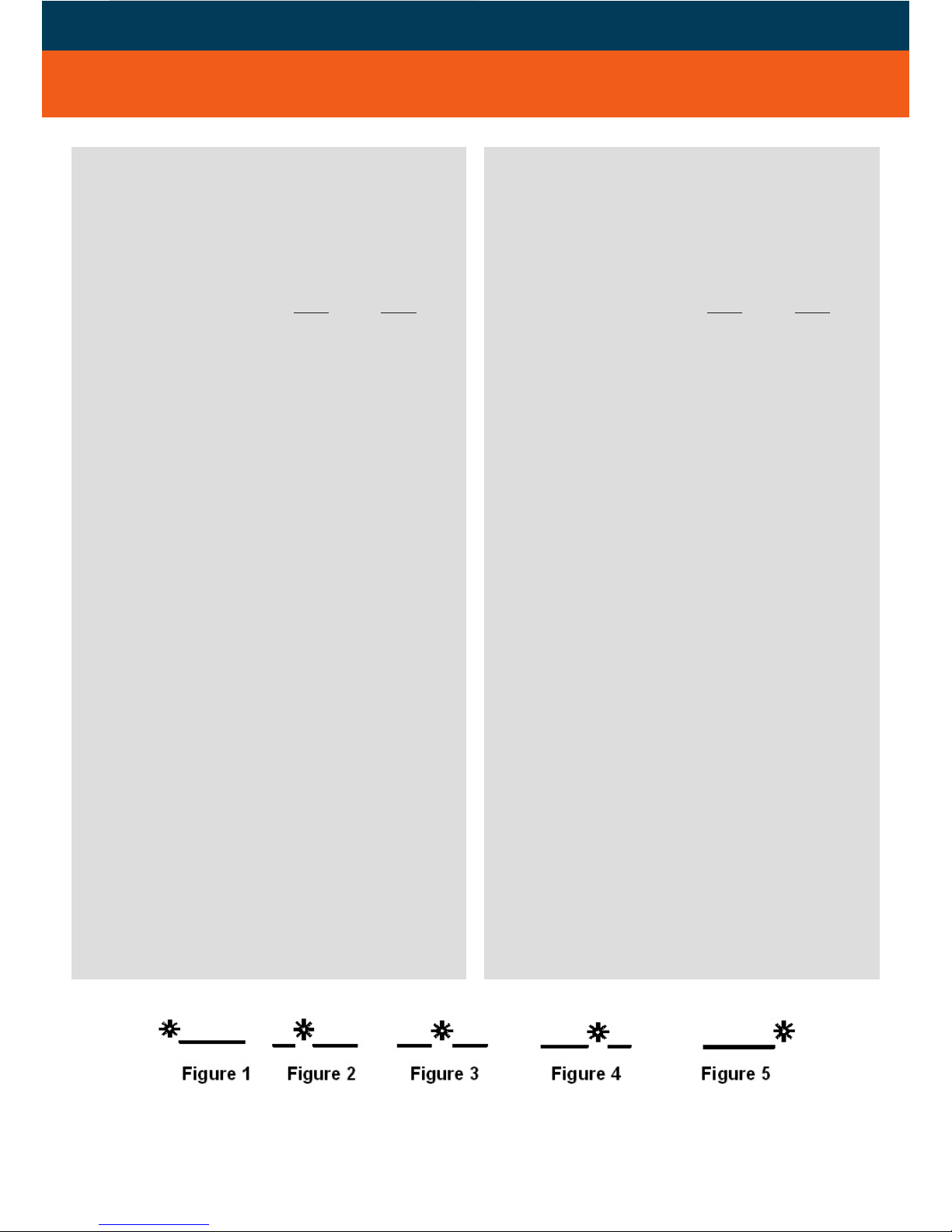

Figure 1
der Laserpunkt ist in der äußersten linken
Position
Figure 2
der Laserpunkt ist auf der linken Seite
Figure 3
der Laserpunkt ist zentriert
Figure 4
der Laserpunkt ist auf der rechten Seite
Figure 5
der Laserpunkt ist in der äußersten rechten
Position
Der Laserpunkt kann auch über die Fernbedie nung eingestellt werden.
LASER SPOT CENTERING
Switch on the laser and press button 4 and 5
simultaneously. Now laser dot will center auto matically.
While centering procedure the display will
show: >*<
When centering procedure is completed display
will show: --*--
With buttons 4 (right) and 5 (left) laser dot can
be shifted rightwards or leftwards.
Single pressing = slow shifting in the direction
selected
Continuous pressing = quick shifting in the di rection selected
When shifting the laser dot below symbols
will be displayed:
Figure 1
the laser dot is in the most left position
Figure 2
the laser dot is in left position
Figure 3
the laser dot is centered
Figure 4
the laser dot is in right positon
Figure 5
the laser dot is in the most right position
The laser dot can also be shifted with the re mote control.
Page 13
13
FERNBEDIENUNG
Im Lieferumfang des FKL 50 ist eine Fernbe dienung enthalten. Die Tastenfunktionen sind
die gleichen wie auf dem Gerät.
Ausnahme Taste AN/AUS
Wenn das Gerät eingeschaltet ist, wird es mit
der AN/AUS-Taste auf Stand-by geschaltet. Die
eingestellten Werte werden gespeichert, das
Gerät hört auf zu arbeiten. Der Laserstrahl ist
ausgeschaltet, der Laserpunkt blinkt schnell.
AN/AUS-Taste erneut drücken, um das Gerät
wieder in Betrieb zu setzen.
Wenn das Gerät länger als 30 Min. auf Stand by geschaltet ist, stellt es sich automatisch
aus.
Reichweite der Fernbedienung vorn: 60 m
(Laseraustrittsfenster)
Reichweite der Fernbedienung hinten: 10 m
(Ende Griff)
REMOTE CONTROL
FKL 50 pipe laser is supplied with remote con trol. The keypad functions of the remote are
the same as of the laser.
Exception button ON/OFF
If the laser is switched on it will be turned to
standby mode by pressing ON/OFF button.
The values set will be stored, the laser stops
working, the laser beam is turned off and the
laser beam flashes quickly. Press button ON/
OFF again to re-start working.
If the laser is in standby mode for more than
30 min. it will automatically switch off.
Remote control range front: 60 m
(laser emitting window)
Remote control range back: 10 m
(end of handle)
ANZEIGE LASERDREHPUNKT
Mit Taste 3 Displaybeleuchtung einschalten;
gleichzeitig wird damit auch die LED des Laser startpunkts aktiviert. Ab diesem Punkt beginnt
die Neigung des Laserstrahls (was Einfluß auf
die Einstellung der Neigung hat). Erneut Taste 3
drücken, um die Funktion wieder auszuschalten.
Diese Funktion kann auch über die Fernbedie nung aktiviert werden.
INDICATION OF ROTATION CENTRE
Press button 3 to illuminate display and to ac tivate LED of laser start point. From this point
on grade of the laser beam will start (which
influences the grade setting). Press button 3
again to quit. This function can also be activa-
ted with the remote control.

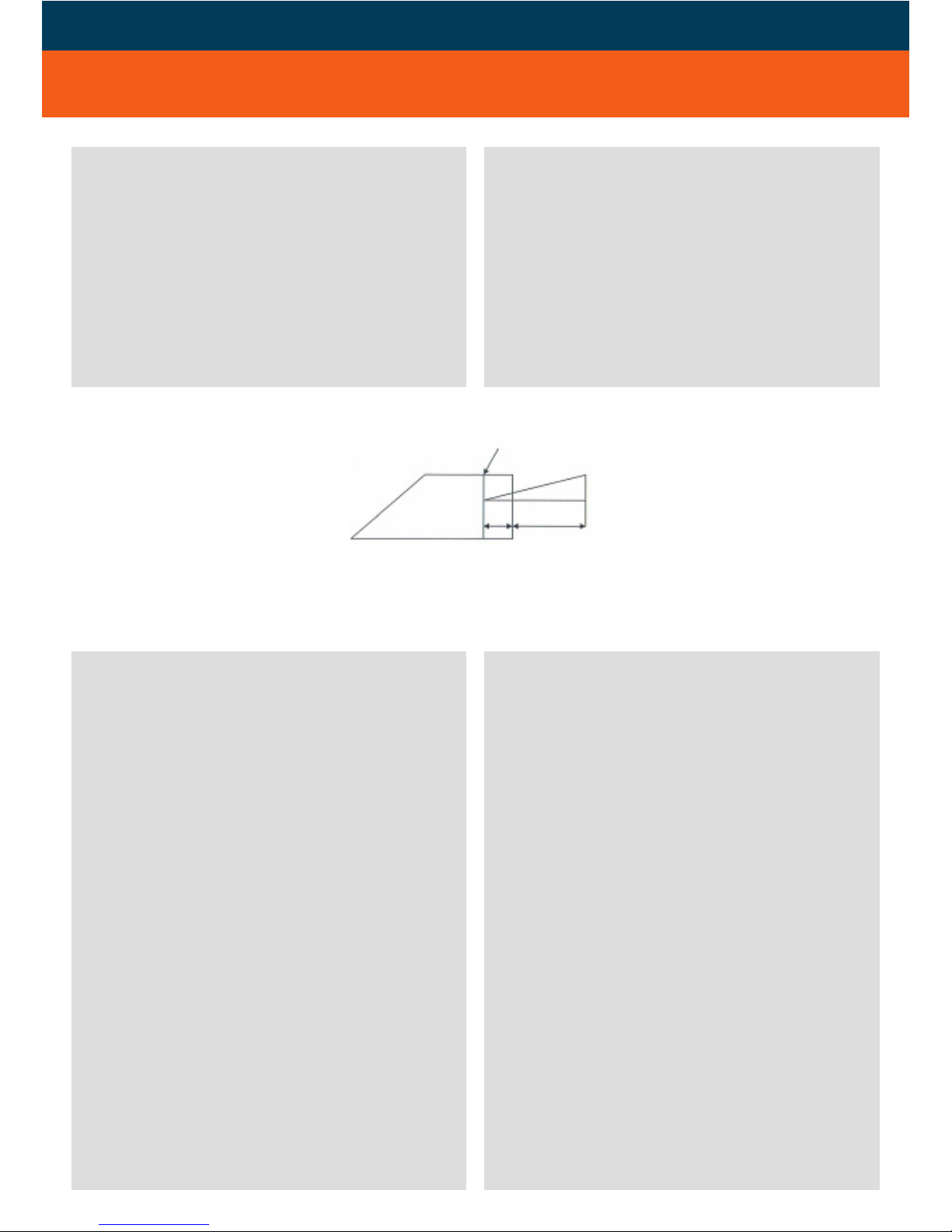

Neigung = H / L1 + L2
Grade = H / L1 + L2
L1 L2
Laserstartpunkt
Start laser point
H
Page 14
Optionales Zubehör
14
PRÜFUNG DER GENAUIGKEIT ACCURACY CHECK
PRÜFUNG DER GENAUIGKEIT

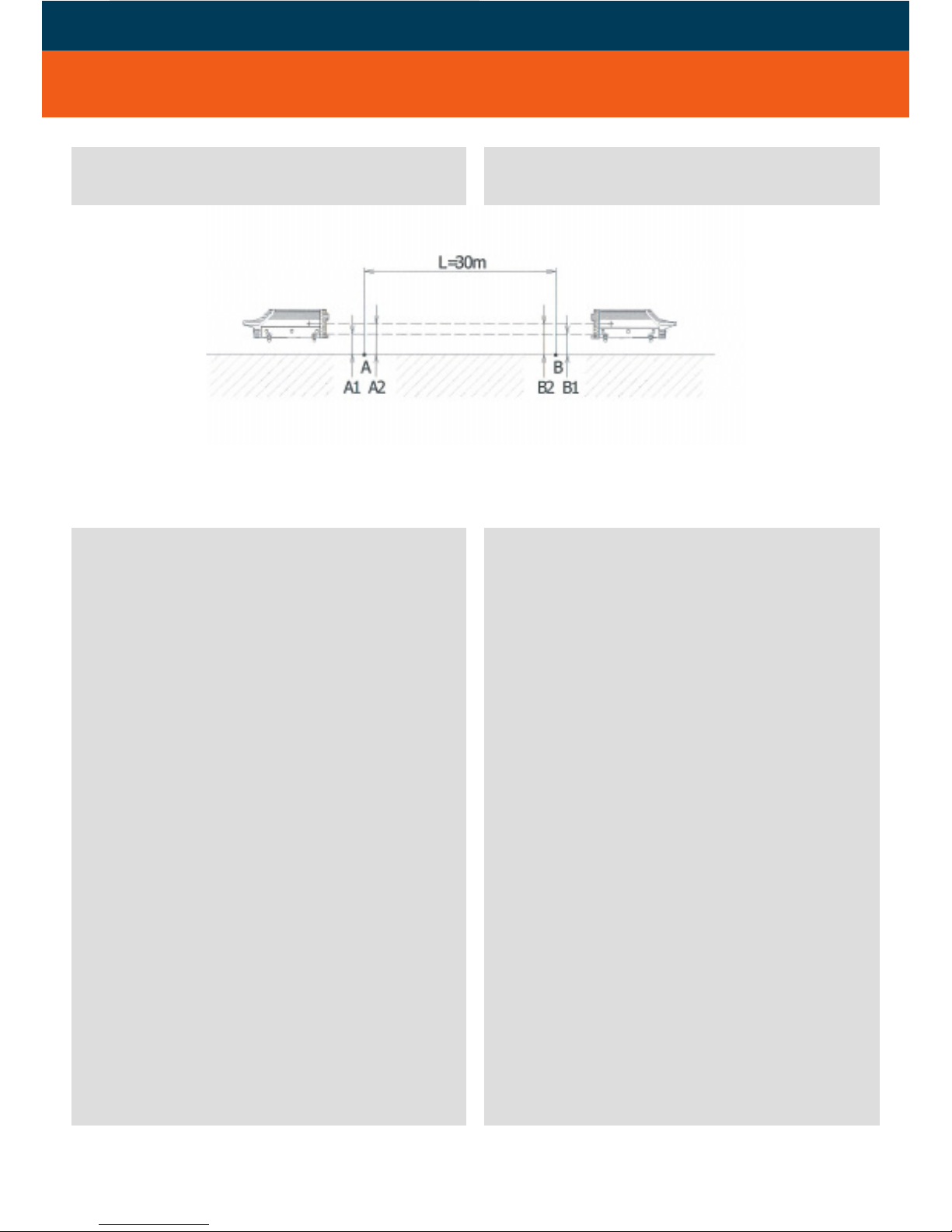

Zwei Punkte A und B markieren, die ca. 30 m
voneinander entfernt sind.
Laser hinter Punkt A aufstellen, einschalten und
10 Min. aufwärmen lassen.
Neigung auf 00,000 % einstellen.
Laserlinie durch Punkte A und B laufen lassen
und dann das Gerät nivellieren lassen.
Höhe von der Mitte der Laserlinie zu den Punk ten A und B genau messen und als A1 und B1
markieren.
Gerät hinter Punkt B aufstellen und Laserlinie
durch die Punkte A und B laufen lassen. Gerät
nivellieren lassen.
Höhe von der Mitte der Laserlinie zu den Punk ten A und B genau messen und mit A2 und B2
markieren.
Wenn(A2-A1)-(B2-B1)≤3mm,istdie
Genauigkeit in Ordnung.
Wenn (A2 - A1) > (B2 - B1), ist die Laserlinie
zu hoch und muss justiert werden.
Wenn (A2 - A1) < (B2 - B1), ist die Laserlinie
zu niedrig und muss justiert werden.
ACCURACY CHECK
Mark two points A and B which are about 30 m
apart.
Set up laser behind point A, turn it on and let it
warm up for about 10 min.
Set grade to 00,000 %.
Let the laser line go through points A and B and
wait until self-levelling procedure is completed.
Measure height from the centre of the laser line
to points A and B and mark them A1 and B1.
Set up laser behind point B, let the laser beam
go through points A and B and wait until self levelling procedure is completed.
Measure height from the centre of the laser line
to points A and B and mark the A2 and B2.
If(A2-A1)-(B2-B1)≤3mm,accuracyis
okay.
If (A2 - A1) > (B2 - B1), laser line is too high
and must be adjusted.
If (A2 - A1) < (B2 - B1), laser line is too low
and must be adjusted.
Page 15
15
CARE AND CLEANING
•Please handle measuring instruments with
care.
•Clean with soft cloth, moistened with water or
pure alcool if necessary.
•Ensure the instrument and carrying case are
both clean and completely dry before returning
for storage or transportation.
•Transport in original container / case only.
UMGANG UND PFLEGE
•Messinstrumente generell sorgsam behandeln.
•Nach Benutzung mit weichem Tuch reinigen
(ggfs. Tuch etwas in Wasser tränken). Wenn
das Gerät feucht war, sorgsam trocknen.
•Erst in den Koffer oder die Tasche packen,
wenn es absolut trocken ist. Bitte darauf ach ten, dass auch der Koffer innen immer trocken
ist, bevor das Gerät hineingepackt wird.
•Transport nur in Originalbehälter oder- tasche.
SAFETY INSTRUCTIONS
SICHERHEITSHINWEISE
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Gerät sendet einen sichtbaren Laserstrahl
aus, um z.B. folgende Messaufgaben durchzu führen:
Ermittlung von Höhen, Angabe von rechten
Winkeln und Neigungen.
INTENDED USE OF INSTRUMENT
The instrument emits a visible laser beam in
order to carry out the following measuring
tasks:
Setting up and control heights, indication of
direction and slopes
Page 16
Optionales Zubehör
16
UMSTÄNDE, DIE DAS MESSERGEBNIS
VERFÄLSCHEN KÖNNEN
•Messungen durch Glas- oder Plastikscheiben;
•verschmutzte Laseraustrittsfenster;
•Sturz oder starker Stoß. Bitte Genauigkeit
überprüfen.
•Große Temperaturveränderungen: Wenn das
Gerät aus warmer Umgebung in eine kalte
oder umgekehrt gebracht wird, vor Benutzung
einige Minuten warten.
SPECIFIC REASONS FOR ERRONEOUS
MEASURING RESULTS
•Measurements through glass or plastic win dows;
•Dirty laser emitting windows.
•After instrument has been dropped or hit.
Please check accuracy.
•Large fluctuation of temperature: If instru ment will be used in cold areas after it has
been stored in warm areas (or the other way
round) please wait some minutes before car rying out measurements.
WARN- UND SICHERHEITSHINWEISE
•Bitte richten Sie sich nach den Anweisungen
der Bedienungsanleitung.
•Anleitung vor Benutzung des Gerätes lesen.
•Blicken Sie niemals in den Laserstrahl, auch
nicht mit optischen Instrumenten. Es besteht
die Gefahr von Augenschäden.
•Laserstrahl nicht auf Personen richten.
•Die Laserebene soll sich über der Augenhöhe
von Personen befinden.
•Niemals das Gehäuse öffnen. Reparaturen nur
vom autorisierten Fachhändler durchführen
lassen.
•Keine Warn- oder Sicherheitshinweise entfernen.
•Lasergerät nicht in Kinderhände gelangen lassen.
•Gerät nicht in explosionsgefährdeter Umgebung
betreiben.
SAFTEY INSTRUCTIONS
•Carefully read the User Manual before use.
•Do not stare into the beam. Laser beams can
lead to eye injury. Directy looking into can
cause damage to your eyes.
•Do not aim laser beam directly at persons or
animals.
•The laser plane should be set up above eye
level.
•Use instrument for its intended tasks only.
•Do not attempt to dismantle intrument.
•Repairs should only be carried out by geo-
FENNEL authorized workshops. Please contact
your local dealer.
•Do not remove warning labels or safety instru ctions.
•Keep instrument away from children.
•Do not use in agressive or explosive environ-
ment.
Page 17
17
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklas se 3R gemäß der Norm DIN EN 60825 1:2007. Geräte der Laserklasse 3R sollten
nur durch Personen bedient werden, die
mit dem Einsatz von Lasern vertraut sind.
Anwendungsbereiche sollten mit Laserwarn schildern gekennzeichnet werden.
Der Laserstrahlgang sollte nicht über unbe wachte Bereiche hinausgehen.
Vorsichtsmaßnahmen sind zu treffen, damit
der Laserstrahl nicht ungewollt auf Flächen
fällt, die wie ein Spiegel reflektieren und dass
Personen nicht direkt in den Strahl blicken.
LASER CLASSIFICATION
The instrument is a laser class 3R laser pro duct according to DIN IEC 60825-1:2007.
The measuring tool should be operated only
by persons who are familiar with the handling
of laser devices.
According to EN 60825-1, this includes,
among other things, the knowledge about the
biological effects of the laser to the eyes and
the skin as well as the correct usage of laser
protection devices in order to avoid dangers
Laserwarnschilder der Klasse 3R sind gut
sichtbar am Gerät angebracht.
Laser class 3R warning labels on the laser
instrument.
LASERSTRAHLUNG
DIREKTE BESTRAHLUNG
DER AUGEN VERMEIDEN
LASERKLASSE 3R
nach DIN EN 60825-1:2007
Grüner Laser
P≤5mW@522~542nm
Roter Laser
P≤5mW@635~670nm
LASER RADIATION
AVOID DIRECT EYE EXPOSURE TO
THE LASER BEAM
LASER CLASS 3R
as per DIN EN 60825-1:2007
Green laser
P≤5mW@522~542nm
Red laser
P≤5mW@635~670nm
Page 18
Optionales Zubehör
18
ELECTROMAGNETIC ACCEPTABILITY (EMC)
• It cannot be completely excluded that this
instrument will disturb other instruments
(e.g. navigation systems);
•will be disturbed by other instruments (e.g.
intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
• Es kann nicht generell ausgeschlossen wer den, dass das Gerät andere Geräte stört
(z.B. Navigationseinrichtungen);
•durch andere Geräte gestört wird (z.B. elek tromagnetische Strahlung bei erhöhter Feld stärke z.B. in der unmittelbaren Nähe von
Industrieanlagen oder Rundfunksendern).
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, begin nend mit dem Verkaufsdatum.
Die Garantie erstreckt sich nur auf Mängel
wie Material-oder Herstellungsfehler, sowie
die Nichterfüllung zugesicherter Eigenschaf ten.
Ein Garantieanspruch besteht nur bei bestim mungsgemäßer Verwendung. Mechanischer
Verschleiß und äußerliche Zerstörung durch
Gewaltanwendung und Sturz unterliegen nicht
der Garantie. Der Garantieanspruch erlischt,
wenn das Gehäuse geöffnet wurde. Der Her steller behält sich vor, im Garantiefall die
schadhaften Teile instand zusetzen bzw. das
Gerät gegen ein gleiches oder ähnliches (mit
gleichenwertigen technischen Daten) auszu tauschen. Ebenso gilt das Auslaufen der Bat terie nicht als Garantiefall.
WARRANTY
This product is warranted by the manufac turer to the original purchaser to be free from
defects in material and workmanship under
normal use for a period of two (2) years from
the date of purchase.
During the warranty period, and upon proof
of purchase, the product will be repaired or
replaced (with the same or similar model at
manufacturers option), without charge for
either parts or labour.
In case of a defect please contact the dealer
where you originally purchased this product.
The warranty will not apply to this product if
it has been misused, abused or altered.
Without limiting the foregoing, leakage of the
battery, bending or dropping the unit are
presumed to be defects resulting from misuse
or abuse.
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den
Normen EN 61010-1:2001 + Korr. 1+2,
EN 60825-1:2007.
CE CONFORMITY
Instrument has CE-mark in accordance with
EN 61010-1:2001 + corr. 1+2, EN 60825-1:
2007.
Page 19
1619
HAFTUNGSAUSSCHLUSS
Der Benutzer dieses Produktes ist angehalten,
sich exakt an die Anweisungen der Bedie nungsanleitung zu halten. Alle Geräte sind vor
der Auslieferung genauestens überprüft wor den. Der Anwender sollte sich trotzdem vor
jeder Anwendung von der Genauigkeit des
Gerätes überzeugen.
Der Hersteller und sein Vertreter haften nicht
für fehlerhafte oder absichtlich falsche Ver wendung sowie daraus eventuell resultieren de Folgeschäden und entgangenen Gewinn.
Der Hersteller und sein Vertreter haften nicht
für Folgeschäden und entgangenen Gewinn
durch Naturkatastrophen wie z.B. Erdbeben,
Sturm, Flut, usw. sowie Feuer, Unfall, Ein griffe durch Dritte oder einer Verwendung
außerhalb der üblichen Einsatzbereiche.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
geänderte oder verlorene Daten, Unterbre chung des Geschäftsbetriebes usw., die durch
das Produkt oder die nicht mögliche Verwen dung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn resul tierend aus einer nicht anleitungsgemäßen
Bedienung.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäße Ver wendung oder in Verbindung mit Produkten
anderer Hersteller verursacht wurden.
EXCEPTIONS FROM RESPONSIBILITY
The user of this product is expected to follow
the instructions given in operators’ manual.
Although all instruments left our warehouse
in perfect condition and adjustment the user
is expected to carry out periodic checks of
the product’s accuracy and general perfor mance.
The manufacturer, or its representatives,
assumes no responsibility of results of a faul ty or intentional usage or misuse including
any direct, indirect, consequential damage,
and loss of profits.
The manufacturer, or its representatives,
assumes no responsibility for consequential
damage, and loss of profits by any disaster
(earthquake, storm, flood etc.), fire, accident,
or an act of a third party and/or a usage in
other than usual conditions.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits due to a change of data,
loss of data and interruption of business etc.,
caused by using the product or an unusable
product.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits caused by usage other
than explained in the users‘ manual.
The manufacturer, or its representatives,
assumes no responsibility for damage caused
by wrong movement or action due to connec ting with other products.
Page 20
geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 49 21 45
Fax +49 561 49 72 34
Email:[email protected]
www.geo-fennel.de
02/2011
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
Loading...
