Geo FL 45 User Manual

Page 1
Bedienungsanleitung Users‘ manual
Vollautomatischer Linienlaser Fully Automatic Laser Cross Level

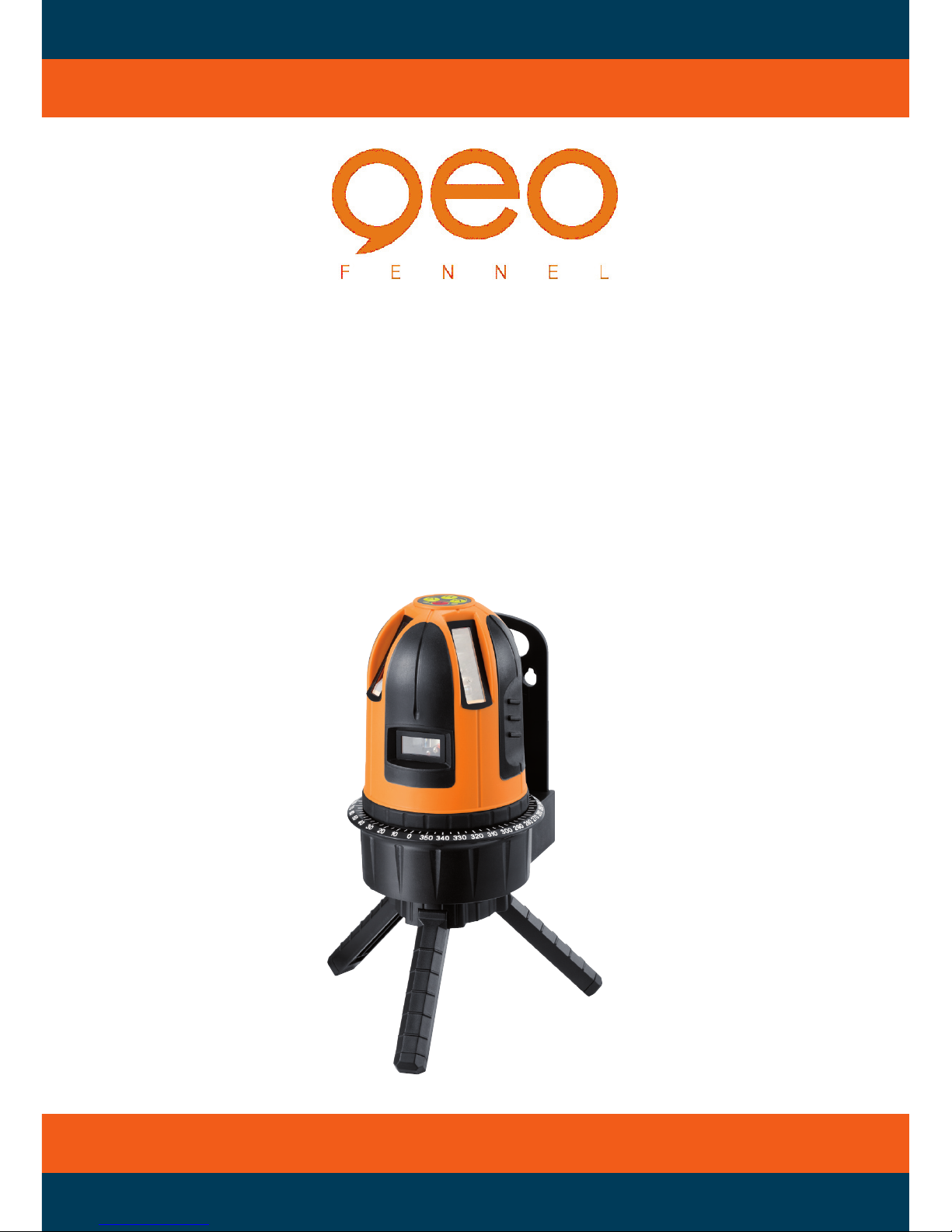

FL 45
Page 2
LIEFERUMFANG
Optional erhältlich: Empfänger FR 55 / FR 55-M
KIT CONSISTS OF
Laser Cross Level FL 45, set of batteries, floor-/ wall mount, mini tripod, magnetic target, laser glasses, padded carrying bag, operator‘ manual.
Optional: receiver FR 55 / FR 55-M
FUNKTIONEN
Projektion einer horizontalen Linie, zweier ver­ tikaler Linien, Lotpunkt zum Boden und Laser­ kreuz an der Decke.
FUNCTIONS
Projection of one horizontal laser line, two ver­ tical laser lines, plumb down beam and laser cross to the ceiling.
TECHNISCHE DATEN
Selbstnivellierbereich ± 3° Genauigkeit ± 3 mm / 10 m Arbeitsbereich ohne Empfänger mit Empfänger Betriebsdauer 12h** Stromversorgung 3 x AA Alkaline Batterien Sichtbare Laserdioden 3 x 635 nm Temperaturbereich -10°C bis +45°C Laserklasse 2 Gewicht 1,0 kg
*abhängig von der Raumhelligkeit ** abhänging von der Anzahl geschalteter Laserlinien
TECHNICAL DATA
Self-levelling range ± 3° Accuracy ± 3 mm / 10 m Working range without receiver with receiver Operating time 12 h** Power supply 3 x AA Alkaline batteries Visible laser diodes 3 x 635 nm Temperature range -10°C bis +45°C Laser class 2 Weight 1,0 kg
*depending on room illumination **depending on number of laser lines switched on
2
Page 3
3
BATTERIEZUSTANDSANZEIGE
Wenn die AN / AUS LED blinkt, muss der Satz Batterien erneuert werden.
BATTERY STATUS
If ON / OFF LED is blinking the batteries have to be replaced.
BATTERIE EINLEGEN
Verschlussschraube des Batteriefachs lösen, Batteriefachdeckel abnehmen und 3 x AA Alka­ line-Batterien einlegen. Batteriefach wieder ver schließen.
CHANGE OF BATTERIES
Loosen locking screw and open battery com­ partment. Put in 3 x AA Alkaline batteries. Close battery compartment and tighten locking screw.

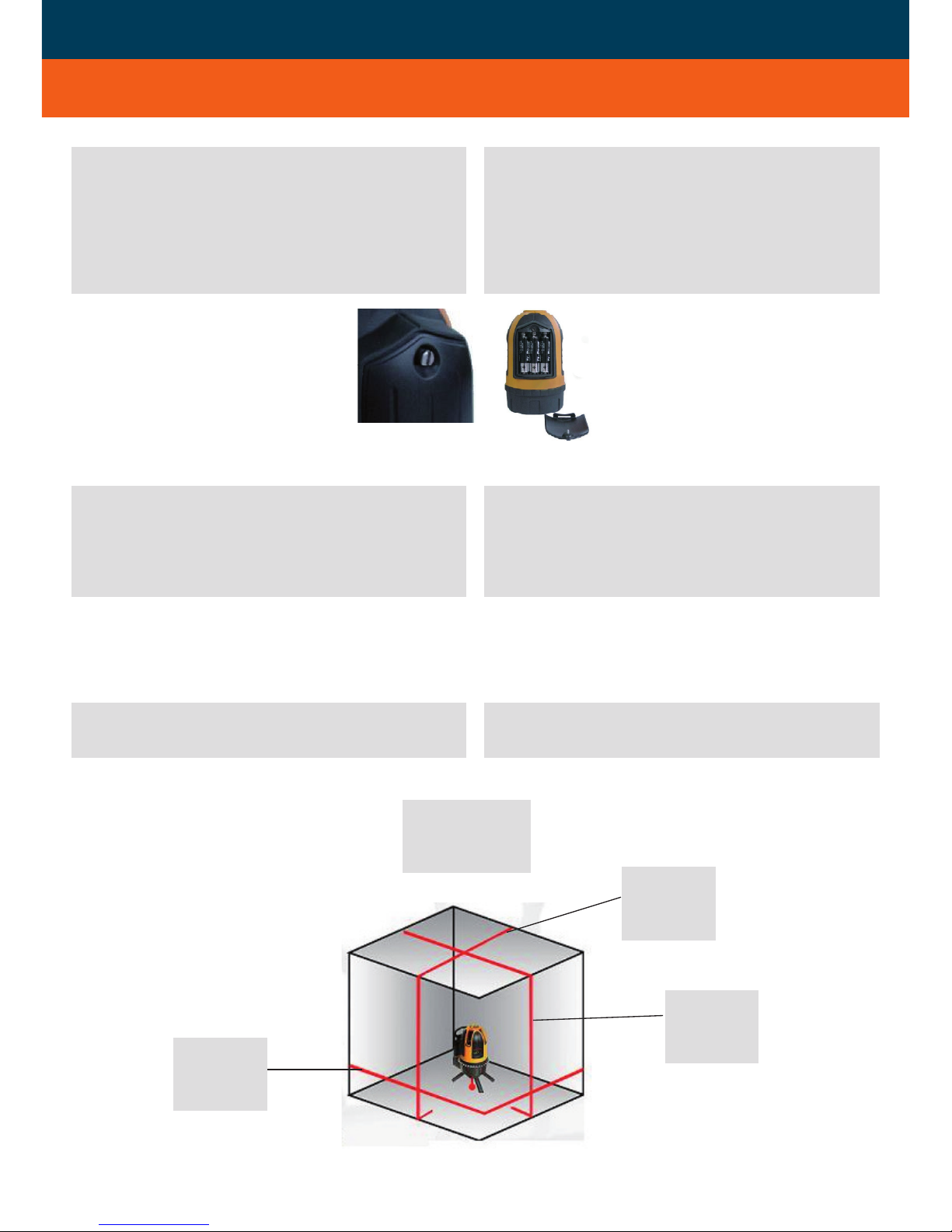

SCHALTBARE LASERLINIEN SWITCHABLE LASER LINES
H-LINIE H-LINE
V1-LINIE V1-LINE
V2-LINIE V2-LINE
ALLE LINIEN ALL LINES
Page 4
4
BEDIENFELD
A) AN / AUS LED B) Vertikale Laserlinien an/aus C) Horizontale Laserlinie an/aus D) Pulsfunktion an/aus E) LED Pulsfunktion
KEYPAD
A) ON / OFF LED B) Vertikal laser lines on/off C) Horizontal laser line on/off D) Reception mode on/off E) Reception mode LED

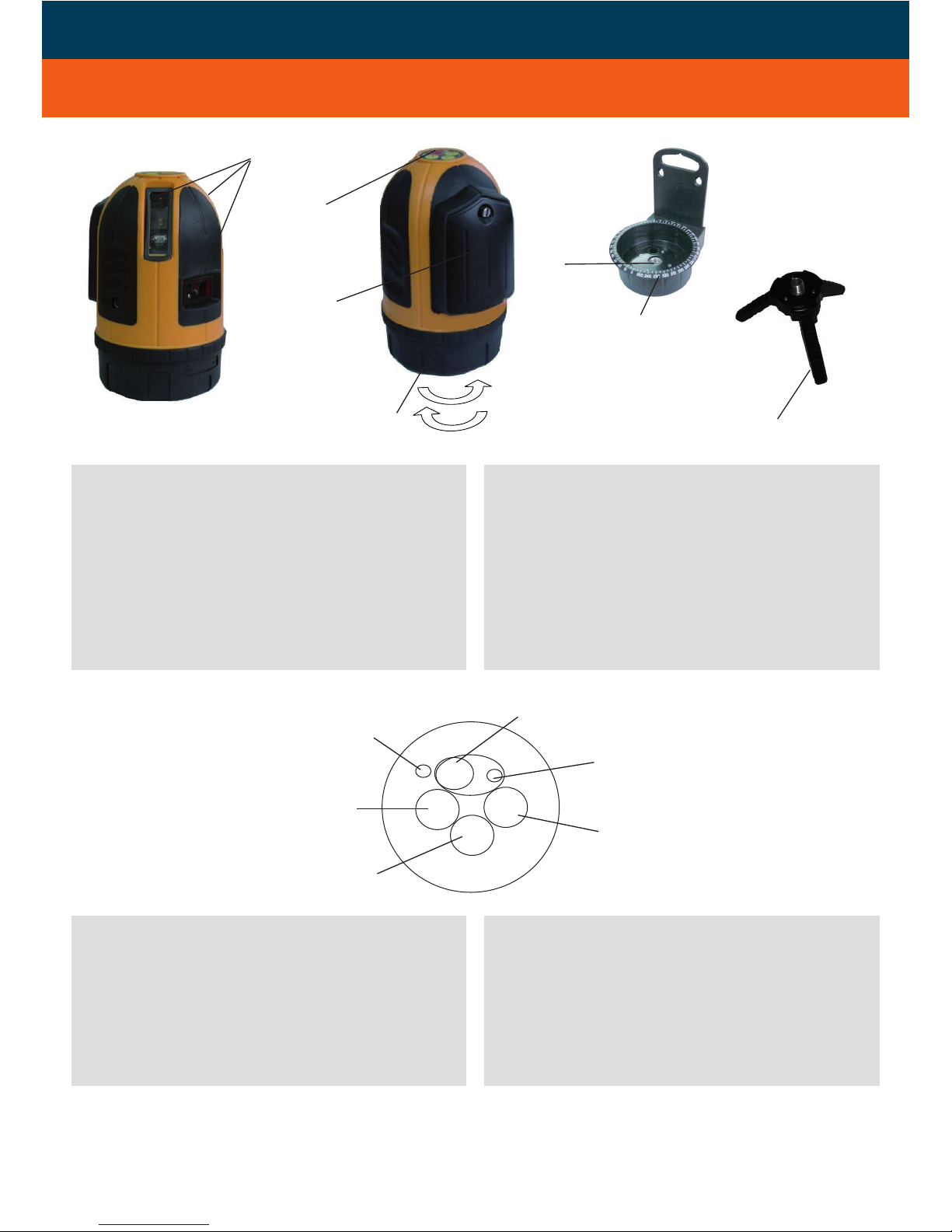

BEDIENELEMENTE
1) Laseraustrittsfenster (3)
2) Bedienfeld
3) Batteriefachdeckel
4) AN /AUS-Schalter / Kompensatorklemme 5 5/8“-Gewinde
6) 360°-Teilkreis
7) Ministativ
FEATURES
1) Laser emitting windows (3)
2) Keypad
3) Battery compartment cover
4) ON / OFF switch / compenator lock
5) 5/8“-thread
6) 360° circle reading
7) Mini tripod
1
5
6
7
2
3
4
A
C
B
D
E
H
V1
V2
P
B
Page 5
5
BEDIENUNG
Wand-/Stativkonsole des Gerätes a) auf handelsübliches Baustativ oder Klemm­ säule - oder b) an einer Wand befestigen: an der Konsole befinden sich 3 Langlöcher c) auf dem mitgelieferten Ministativ

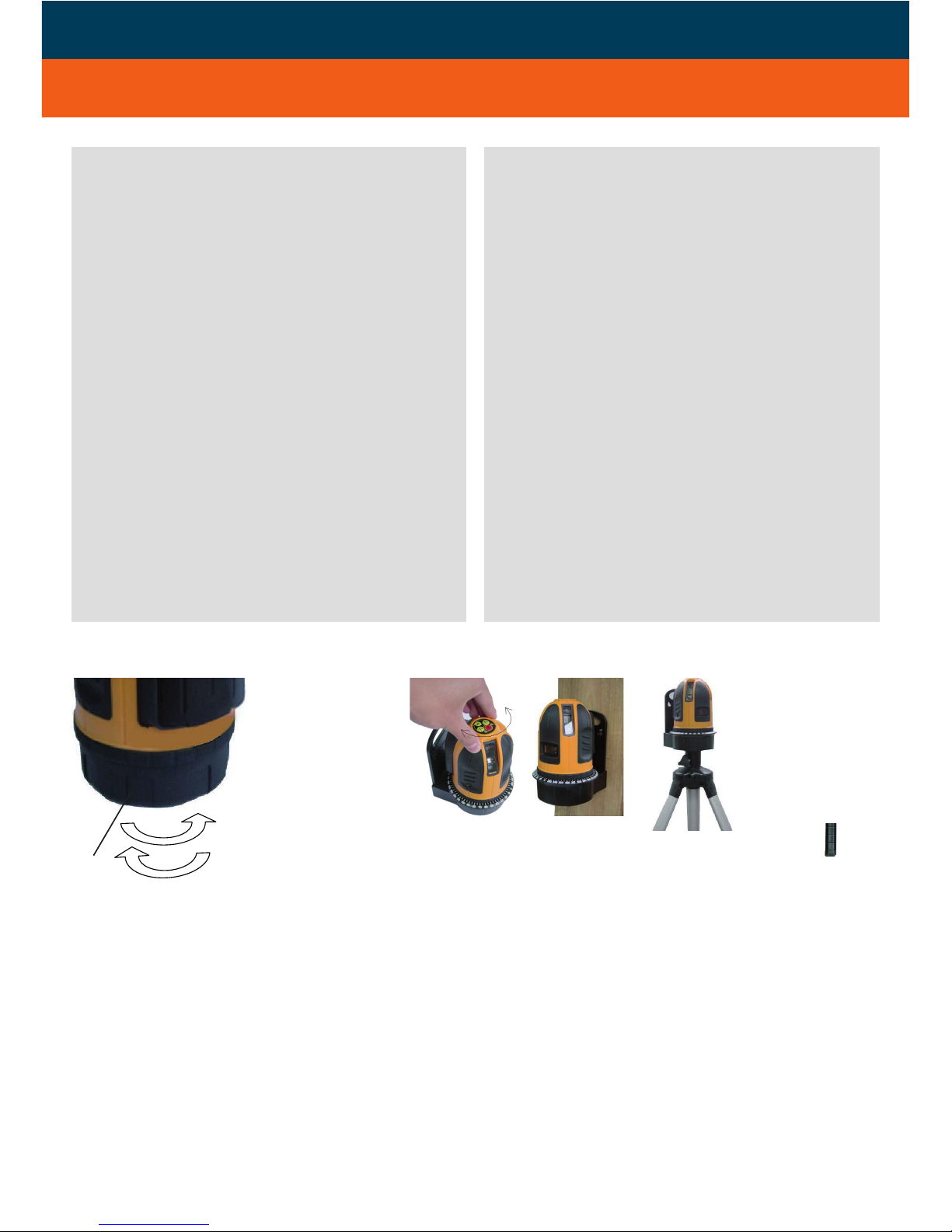

Gerät anschalten: ON <- -> OFF Den Fuß (4) in Position „ON“ drehen (zum Ausschalten in Pos. „OFF“)
Das Gerät in die Wand-/Stativkonsole setzen. Ein optischer Alarm (blinkende Linien) zeigt an, dass das Gerät außerhalb des Selbstnivel­ lierbereiches von ± 3° aufgestellt wurde. In diesem Fall Gerät bitte in eine waagerechtere Position stellen.
Zum Schalten der Laserlinien siehe Informa­ tion „Bedienfeld“.
•
•
•
•
OPERATION
Set up the tripod/wall mount of the unit to a) builder‘s tripod or floor-to-ceiling pillar (5/8“ thread) b) to a wall: there are three screw eyes on the mount through which unit can be fixed c) mini tripod supplied with.
Switch on: ON <- -> OFF
Turn the base (4) in position „ON“ (position „OFF“ = shut off the unit).
Put the instrument into the tripod/wall mount. A visual alarm (blinking lines) indicates the in­ strument was set up outside of compensator range of ± 3°. Set up instrument on a more even surface.
Switch on laser lines according to instructions shown under point „Keypad“.
•
•
•
•
4
Page 6
6

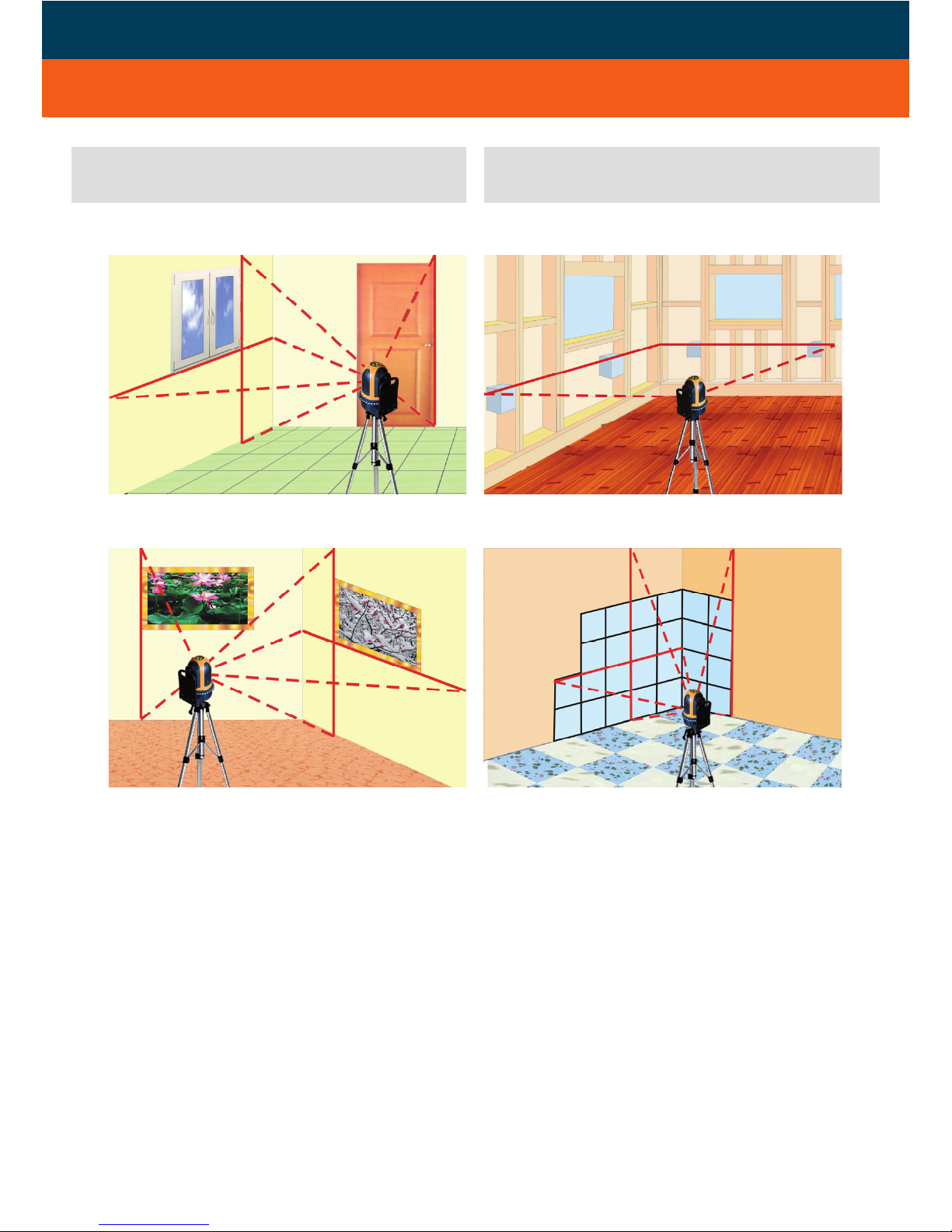

ANWENDUNGSBEISPIELE APPLICATION DEMONSTRATION
Page 7
7
EMPFÄNGERBETRIEB (OPTIONAL)
Der FL 45 kann zur Verlängerung des Arbeits­ bereiches oder bei Einsatz unter ungünstigen Lichtverhältnissen mit dem Empfänger FR 55 / FR 55-M eingesetzt werden. Der Empfänger ist optional erhältlich (nicht im Lieferumfang ent­ halten).
Bei Verwendung des Empfängers Taste „P“ am FL 45 drücken (Kontrolllampe neben der Taste leuchtet). Der FL 45 ist nun auf Empfän gerbetrieb umgeschaltet (die Laserlinien sind dann etwas schwächer sichtbar).
Der Arbeitsbereich kann somit auf XX m erwei­ tert werden. Weitere Hinweise siehe Bedie nungsanleitung des Empfängers FR 55-M (Art.-Nr. 500520).
USE WITH RECEIVER (OPTIONAL)
To prolong the working range or at unfavoura­ ble light conditions FL 40-4Liner can be with the optional receiver FR 55 / FR 55-M (not included in this kit).
Press button „P“ (operating lamp besides the button is illuminated) to change to receiver mode. Receiver FR 55 / FR 55-M can now de­ tect the signal of FL 45 (the visibility of the laser lines is weaker in this mode).
The working range can be extended up to XX m by use of the receiver. More detailed informa­ tion you will find in users‘ manual of FR 55-M (ref. no. 500520).
Page 8
8
PRÜFUNG DER NIVELLIERGENAUIGKEIT
Gerät in der Mitte zwischen zwei Wänden auf­ stellen, die ungefähr 5 m voneinander entfernt sind. Die Tasten H und V1 drücken. Laserkreuz auf Wand markieren. Gerät um 180° drehen und Laserkreuz erneut markieren.
Gerät etwa 0.6 m von Wand A aufstellen und Markierungen, wie vorstehend beschrieben, wie­ derholen. Wenn die Differenz zwischen den er­ sten beiden Messungen (mit gleichen Zielweiten) und den letzten beiden Messungen (mit unter­ schiedlichen Zielweiten) 3 mm nicht überschrei­ tet, liegt Ihr Gerät innerhalb der Toleranz.
Prüfung der Genauigkeit der horizontalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen und Laser­ kreuz an Wand markieren. Gerät drehen und Lasekreuz ca. 2,5 m nach links schwenken und überpüfen, ob waagerechte Linie 2 mm auf der gleichen Höhe mit dem markierten Kreuz liegt. Vorgang durch Schwenken des Gerätes nach rechts wiederholen.
Prüfung der Genauigkeit der vertikalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen. An dieser Wand ein Lot mit Schnur von ca. 2.5 m Länge befestigen. V1 drücken und die vertikale Linie auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung der vertikalen Linie (von oben bis unten) nicht größer als ± 1.5 mm ist.
ACCURACY CHECK
Set up instrument in the middle of two walls which are about 5 m apart. Press buttons H and V1. Mark a visible laser cross on one wall. Turn unit to opposite wall and mark a laser cross.
Repeat measurements with distance of about
0.6 m to one wall and about 4.4 m to second wall. Deviation between two measurements taken from the centre and two measurements taken at 0.6 m and 4.4 m must not exceed 3 mm.
Testing accuracy of horizontal line (end to end)
Set up instrument about 5 m from a wall. Press buttons H and V1. Mark laser cross on the wall. Turn instrument until the laser cross has moved about 2.5 m to the left side and check if hori­ zontal line is within ± 2 mm of laser cross marked on wall. Repeat measurement by tur­ ning instrument to the right side
Testing accuracy of vertical line (end to end)
Set up instrument about 5 m from a wall. Fix a plumb line of 2.5 m length to the wall, using a plumb bob. Press button V1 and bring laser line into coincidence with the plumb line. Devi­ ation between laser line and plummet cord from top to bottom must not exceed ± 1.5 mm.
Page 9
9
CARE AND CLEANING
Please handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp cloth with some water. If instrument is wet clean and dry it carefully. Pack it up only if it is perfectly dry. Transport in original container / case only.
UMGANG UND PFLEGE
Messinstrumente generell bitte sorgsam behan­ deln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
WICHTIG: Bevor das Gerät in den Behälter gepackt wird, muss der Fuß immer in Position „OFF“ stehen! (Somit ist der Kompensator blockiert und gegen Beschädigung geschützt).
NOTE: During transport base no. 5 must be set to po­ sition „OFF“. Disregard may lead to damage of compensator.
BESTIMMUNGSGEMÄßE VERWENDUNG
Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzu­ führen: Ermittlung von Höhen, rechten Winkeln, Aus­ richtung von horizontalen und vertikalen Be­ zugsebenen sowie Lotpunkten.
INTENDED USE OF INSRUMENT
The instrument emits a visible laser beam in order to carry out the following measuring tasks (depending on instrument): Setting up heights, horizontal and vertical planes, right angles and plumbing points.
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit über-
prüfen.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten.
•
•
•
•
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Measurements through glass or plastic win-
dows;
dirty laser emitting windows; after instrument has been dropped or hit.
Please check accuracy.
Large fluctuation of temperature: If instrument will be used in cold areas after it has been stored in warm areas (or the other way round) please wait some minutes before carrying out measurements.
•
•
•
•
Page 10
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navi­ gationseinrichtungen);
durch andere Geräte gestört wird (z.B. elektro­ magnetische Strahlung bei erhöhter Feldstärke z.B. in der unmittelbaren Nähe von Industrie­ anlagen oder Rundfunksendern).
•
•
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this in­ strument will disturb other instruments (e.g. navigation systems);
will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters).
•
•
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Nor­ men EN 61326:1997, EN 55022, EN 61000­ 4-2/-3.
CE-CONFORMITY
Instrument has CE-mark according to EN 61326: 1997, EN 55022, EN 61000­ 4-2/-3.
10
Laserwarnschilder der Klasse 2 sind gut sicht bar am Gerät angebracht.
Laser class 2 warning labels on the laser instrument.
Laserklassifizierung
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN EN 60825-1:2003-10. Das Gerät darf ohne weitere Sicherheitsmaß­ nahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hinein­ sehen in den Laserstrahl durch den Lidschluss­ reflex geschützt.
Laser classification
The instrument is a laser class 2 laser product according to DIN IEC 60825-1:2003-10. It is allowed to use unit without further safety precautions. Eye protection is normally secured by aversion responses and the blink reflex.
Page 11
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, begin­ nend mit dem Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantieanspruch besteht nur bei bestim­ mungsgemäßer Verwendung. Mechanischer Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Her­ steller behält sich vor, im Garantiefall die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht als Garantiefall.
WARRANTY
This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or re­ placed (with the same or similar model at manu­ facturers option), without charge for either parts or labour. In case of a defect please contact the dealer where you originally purchased this product. The warranty will not apply to this product if it has been misused, abused or altered. With­ out limiting the foregoing, leakage of the batte­ ry, bending or dropping the unit are presumed to be defects resulting from misuse or abuse.
11
WARN- UND SICHERHEITSHINWEISE
Bitte richten Sie sich nach den Anweisungen der Bedienungsanleitung. Anleitung vor Benutzung des Gerätes lesen. Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die Gefahr von Augenschäden. Laserstrahl nicht auf Personen richten. Die Laserebene soll sich über der Augenhöhe von Personen befinden. Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen. Keine Warn- oder Sicherheitshinweise entfer­ nen. Lasergerät nicht in Kinderhände gelangen lassen. Gerät nicht in explosionsgefährdeter Umge­ bung betreiben.
SAFETY INSTRUCTIONS
Please follow up instructions given in opera­ tors’ manual. Do not stare into beam. Laser beam can lead to eye injury. A direct look into the beam (even from greater distance) can cause da­ mage to your eyes. Do not aim laser beam at persons or animals. The laser plane should be set up above eye level of persons. Use instrument for measuring jobs only. Do not open instrument housing. Repairs should be carried out by authorized workshops only. Please contact your local dealer. Do not remove warning labels or safety in­ structions. Keep instrument away from children. Do not use instrument in explosive environ­ ment.
Page 12
HAFTUNGSAUSSCHLUSS
Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungs­ anleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwen­ dung sowie daraus eventuell resultierende Fol­ geschäden und entgangenen Gewinn. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultie­ rend aus einer nicht anleitungsgemäßen Bedie­ nung. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwen­ dung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
EXCEPTIONS FROM RESPONSIBILITY
The user of this product is expected to follow the instructions given in operators’ manual. Although all instruments left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the product’s accuracy and general performance. The manufacturer, or its representatives, assumes no responsibility of results of a faul­ ty or intentional usage or misuse including any direct, indirect, consequential damage, and loss of profits. The manufacturer, or its representatives, assumes no responsibility for consequential damage, and loss of profits by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third party and/or a usage in other than usual conditions. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits due to a change of data, loss of data and interruption of business etc., caused by using the product or an unusable product. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits caused by usage other than ex­ plained in the users‘ manual. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong movement or action due to connec­ ting with other products.
geo-FENNEL GmbH Kupferstraße 6 D-34225 Baunatal Tel. +49 561 49 21 45 Fax +49 561 49 72 34 Email: [email protected] www.geo-fennel.de
02/2009
Technische Änderungen vorbehalten. All instruments subject to technical changes.
