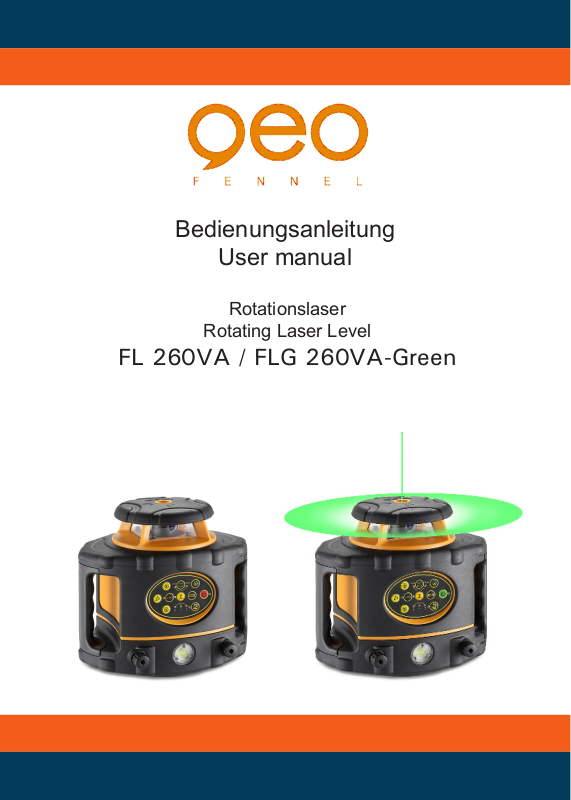

Page 1

Bedienungsanleitung

User manual

Rotationslaser

Rotating Laser Level

FL 260VA / FLG 260VA-Green

Page 2

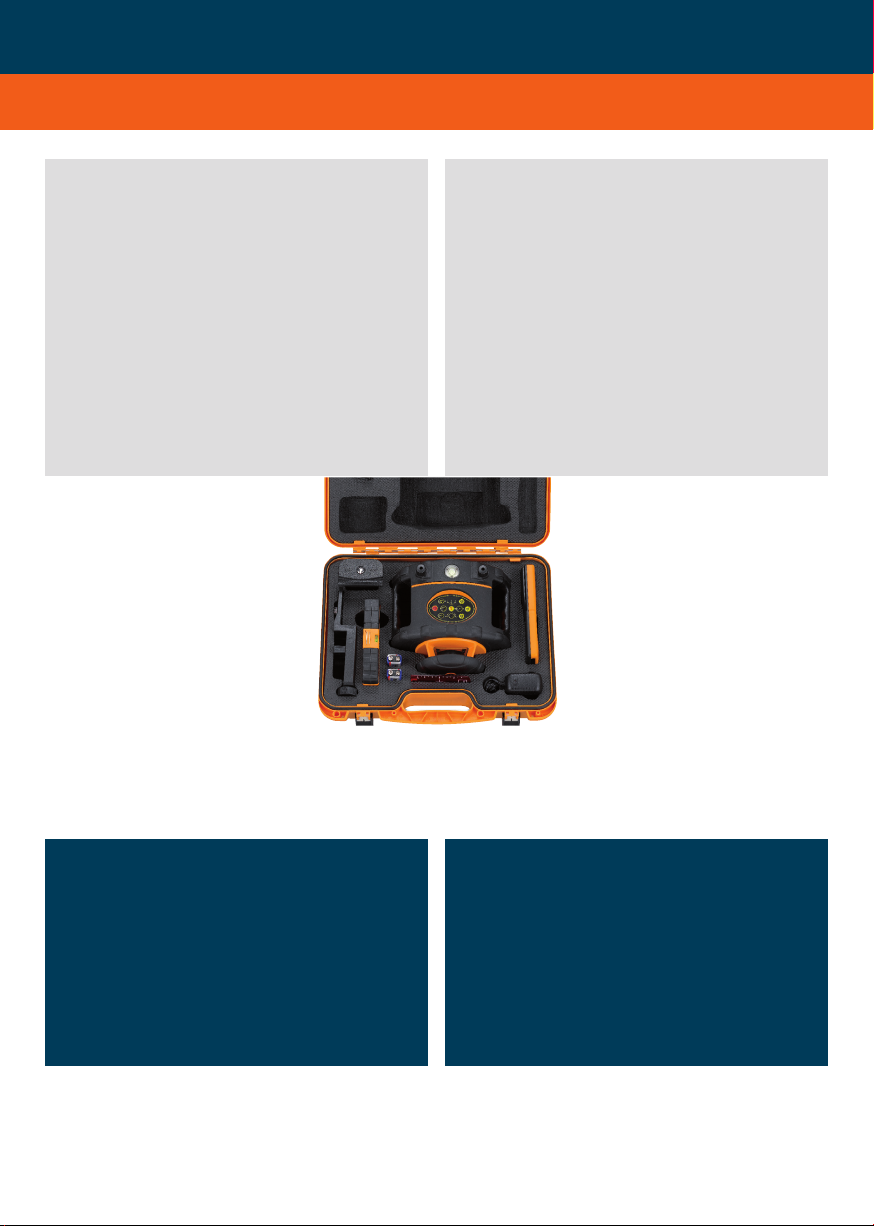

LIEFERUMFANG

KIT CONSISTS OF

FL 260VA, Empfänger FR 45 mit Halteklammer, Fernbedienung, Akku und Ladegerät, Batterie fach für Alkaline-Batterien, Bodenauflage (integriert), magnetische Zieltafel, Lasersicht brille, Kunststoffkoffer, Bedienungsanleitung

FLG 260VA-Green, Fernbedienung, Akku und Ladegerät, Batteriefach für Alkaline-Batterien, Bodenauflage (integriert), magnetische Zieltafel, Lasersichtbrille, Kunststoffkoffer, Bedienungs anleitung

Optional: Empfänger FRG 45-Green mit Halte klammer

FL 260VA with integrated floor mount, recei-

ver FR 45 with clamp, remote control, rechar geable battery, charger, battery case for alka line batteries, magnetic target, laser glasses, carrying case and user manual

FLG 260VA-Green with integrated floor mount, remote control, rechargeable battery, charger, battery case for alkaline batteries, magnetic target, laser glasses, carrying case and user manual.

Optional: FRG 45-Green Receiver with clamp

ARTIKEL / ARTICLE

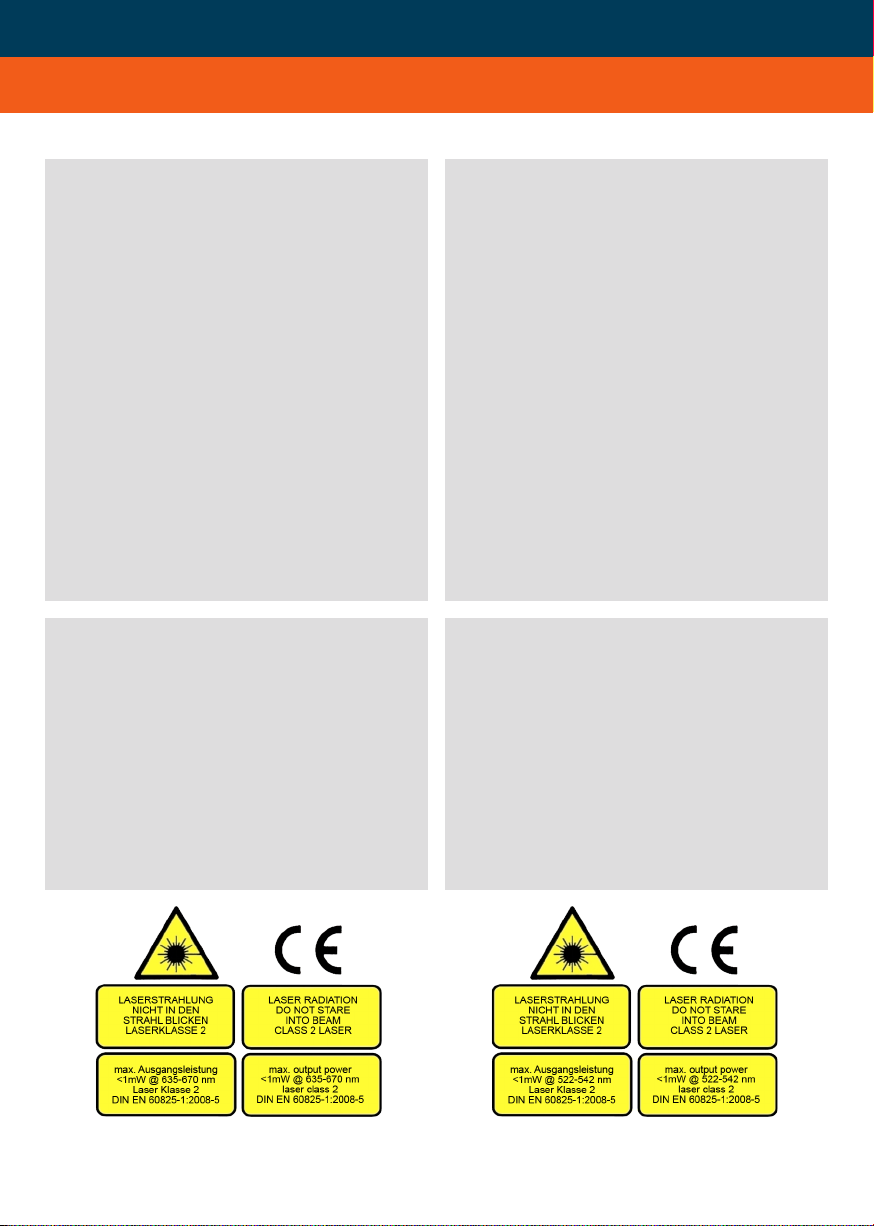

FL 260VA, Laserklasse 2 FL 260VA, laser class 2

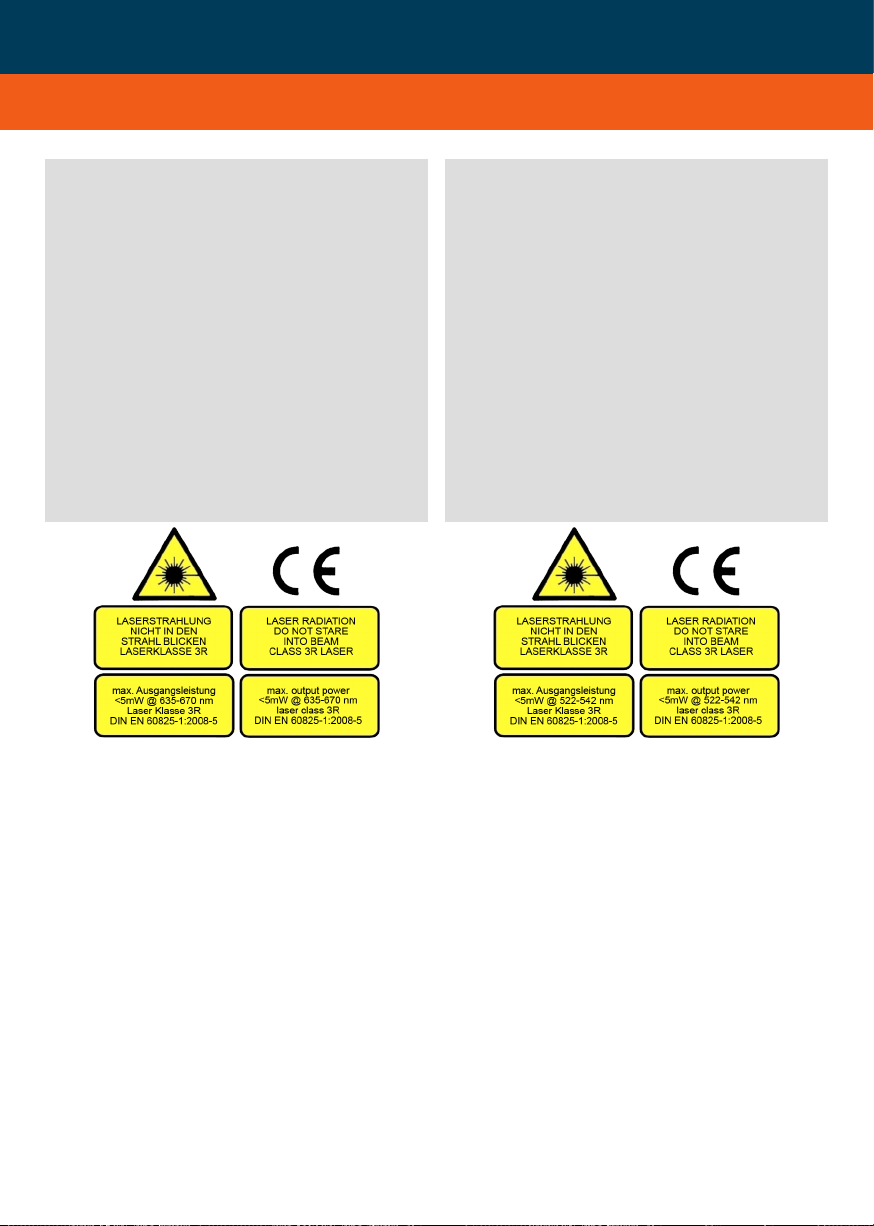

FL 260VA, Laserklasse 3R FL 260VA, laser class 3R

FLG 260VA-Green, Laserklasse 3R FLG 260VA-Green, laser class 3R

ART.-NR. / ART.-NO. 242020

ART.-NR. / ART.-NO. 242000

ART.-NR. / ART.-NO. 242500

Page 3

MERKMALE UND FUNKTIONEN

FUNCTIONS AND FEATURES

•Multifunktionslaser für den Innnen- und Außen bereich

•Sichtbarer Laserstrahl

•Hohe Genauigkeit

•Li-Ion-Akkutechnik

•Intelligentes Ladegerät

•Stufenlose Neigung (manuell) bis ± 5°

(± 9 %) in X- und Y-Achse

•Überwachte Einachsneigung bis ± 5° (± 9 %)

•Zwei Rotationsgeschwindigkeiten

•Variable Scanning- und Punktfunktion (Einstel-

lung von Bereich und Richtung)

•Permanenter 90° Lotstrahl

•Automatische TILT-Funktion

•Akku- und alternativ Batteriebetrieb

•Wasser- und staubgeschützt nach IP 66

•Neigungsfunktion im Horizontalbetrieb:

- Manuelle Neigung in X- und Y-Achse

- Eine Achse (X oder Y) manuell geneigt, zweite Achse selbstnivelliert

•Richtungseinstellung im Vertikalbetrieb (nur mit Fernbedienung):

- Richtungseinstellung in X- und Z-Achse

- X- und Z-Achse manuell verstellbar, Y-Achse selbstnivelliert

• Vibrations-Wind-Schutz-Funktion (kombiniert mit TILT-Funktion) - Gerät rotiert weiter auch bei leichten Bodenerschütterungen oder leich tem Wind

•Abschaltbare Fernbedienungsfunktion: Zur Ver meidung von Störungen durch andere Fernbe dienungen, Mobiltelefone usw.

•Integrierte Bodenauflage mit Rißspitze

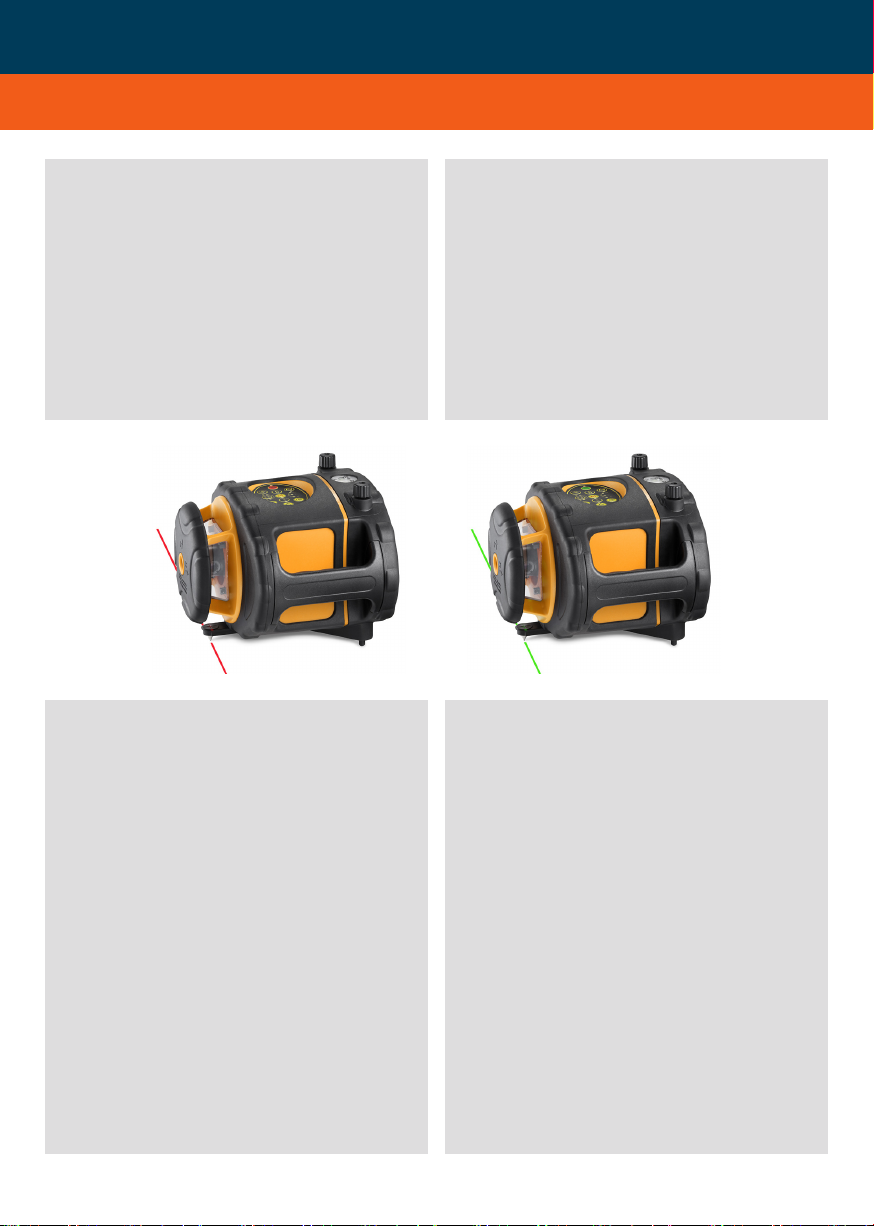

FLG 260VA-Green

•Alle Funktionen wie beim FL 260VA, jeodch mit gründer Diode

•Klare Vorteile im Innenausbau

•Erhöhte Sichtbarkeit des Laserstrahls unter

schwierigen Bedingungen (helle Umgebung, lange Distanzen, dunkle Messfläche)

•Multi-functional laser for indoor and outdor applications

•Visible laser beam

•High accuracy

•Li-Ion battery technology

•Intelligent charger

•Stepless slope setting (manual) up to ± 5°

(± 9 %) in X and Y axis

•Combine manual and automatic slope setting in two axes

•Two rotating speeds

•Variable scanning functions – both the scan

range and scan direction can be adjusted

•Permanent 90° plumb beam

•TILT alarm function

•Operation with rechargeable or alkaline batteries

•Dust / water protection IP 66

•Horizontal slope setting function:

- Manual slope setting of X and Y axis

- Manual slope setting of one axis (X or Y), 2nd axis self-levelled

•Direction setting of vertical axis (with remote control only):

- Direction setting of X and Z axis

- Manual setting of X and Z axis, Y axis self levelled

•Vibration-Wind-Security function (combined with TILT-function) - rotation will not stop du ring light ground / wind vibrations

•Remote control shield: Remote control can be switched off to avoid interference with other instruments working on the same site

•Integrated floor mount with datum point

• FLG 260VA-Green

•Same functions as FL 260VA, but with green laser diode

•Ideally suited for indoor applications

•Improved visibility of laser beam. Especially

useful in bright surroundings and over longer distances.

Page 4

TECHNISCHE DATEN (für alle Laserklassen)

TECHNICAL DATA (for all laser classes)

Selbstnivellierbereich ± 5° TILT-Funktion ja Vibrations-Wind-Schutz ja Genauigkeit horizontal ± 0,75 mm / 10 m vertikal ± 1,5 mm / 10 m Manuelle Neigung X- und Y-Achse ± 5° (± 9 %) Rotationsgeschwindigkeit 800, 300 U / Min. Stromversorgung 3,6V Li-Ion-Akku alternativ 3 x 1,5V C Alkaline Batterien Staub-/Wasserschutz IP 66

Abweichende technische Daten nach Laser-

klasse und Diode

FL 260VA - Laserklasse 2 / rote Diode

Art.-Nr. 242020

Reichweite mit FR 45 Ø 400 m Scanning ohne Empfänger Ø 40 m* Rotierend ohne Empfänger Ø 20 m* Punktfunktion ohne Empfänger Ø 60 m* Betriebsdauer Li-Ion-Akku 50h Alkaline-Batterie 30h Temperaturbereich -10°C - +50°C Laserdiode / Laserklasse 635 nm / 2

Self-levelling range ± 5° TILT-function yes Vibration-Wind-Security yes Accuracy horizontal ± 0,75 mm / 10 m vertical ± 1,5 mm / 10 m Gradual slope setting in X and Y axis ± 5° (± 9 %) Rotating speed 800, 300 rpm Power supply 3.6V Li-Ion rechargeable battery alternatively 3 x 1.5V C alkaline battery Dust/water protection IP 66

Varying technical data depending on laser class

and diode

FL 260VA - laser class 2 / red diode

Art.-No. 242020

Working range with FR 45 Ø 400 m Scanning w/o receiver Ø 40 m* Rotating w/o receiver Ø 20 m* Not rotating w/o receiver Ø 60 m* Operating time Li-Ion battery 50h Alkaline battery 30h Temperature range -10°C - +50°C Laser diode / laser class 635 nm / 2

Page 5

FL 260VA - Laserklasse 3R / rote Diode

Art.-Nr. 242000

FL 60VA - laser class 3R / red diode

Art.-No. 242000

Reichweite mit FR 45 Ø 500 m Scanning ohne Empfänger Ø 60 m* Rotierend ohne Empfänger Ø 30 m* Punktfunktion ohne Empfänger Ø 80 m* Betriebsdauer Li-Ion-Akku 50h Alkaline-Batterie 30h Temperaturbereich -10°C - +50°C Laserdiode / Laserklasse 635 nm / 3R

FLG 260VA-Green - Laserklasse 3R /

grüne Diode Art.-Nr. 242000

Reichweite mit FR 45 Ø 300 m Scanning ohne Empfänger Ø 40 m* Rotierend ohne Empfänger Ø 30 m* Punktfunktion ohne Empfänger Ø 60 m* Betriebsdauer Li-Ion-Akku 25h Alkaline-Batterie 16h Temperaturbereich 0°C - +40°C Laserdiode / Laserklasse 532 nm / 3R

Working range with FR 45 Ø 500 m Scanning w/o receiver Ø 60 m* Rotating w/o receiver Ø 30 m* Not rotating w/o receiver Ø 80 m* Operating time Li-Ion battery 50h Alkaline battery 30h Temperature range -10°C - +50°C Laser diode / laser class 635 nm / 3R

FLG 260VA-Green - laser class 3R /

green diode Art.-No. 242500

Working range with FR 45 Ø 300 m Scanning w/o receiver Ø 40 m* Rotating w/o receiver Ø 30 m* Not rotating w/o receiver Ø 60 m* Operating time Li-Ion battery 25h Alkaline battery 16h Temperature range -0°C - +40°C Laser diode / laser class 532 nm / 3R

Page 6

STROMVERSORGUNG

BATTERY AND CHARGER

Der Laser ist mit einem 3,6V-Akkupack der neuesten Li-Ion-Technik ausgestattet. Ladege rät mit Netz und Ladebuchse am Gerät (auf der Rückseite über dem Batteriefachverschluß) ver binden.

Die Ladekontrollleuchte am Ladegerät zeigt an: Permanentes ROTES Licht = Akku wird geladen. Permanentes GRÜNES Licht = Akku ist vollständig aufgeladen.

Die Ladezeit, um die Akkus vollständig aufzu laden, beträgt ca. 7 Stunden.

Vor der ersten Inbetriebnahme Akku vollständig aufladen.

Wenn die POWER-LED am Gerät während des Betriebes zu blinken beginnt, muß der Akku geladen werden.

Das Ladegerät kann bei eingesetztem Akkupack auch als Netzgerät verwendet werden.

The instrument comes with with 3.6V Li-Ion rechargeable battery. The battery charger plug is connected to the socket on the rechargeable battery pack (after removing the rubber plug). The battery pack can be charged on or off the laser.

Charging LED at charger indicates: Permanent RED light = battery pack is being charged. Permanent GREEN light = battery is fully charged.

Charging time is approx. 7 hours.

Before using the laser for the first time we re commend that you fully charge the battery pack.

If the POWER LED (9) on the instrument con trol panel is flashing the battery pack needs to be charged.

The battery charger can be used to run the laser and charge the battery pack at the same time.

Alternativ kann der Laser auch mit 3 x 1,5V C Alkaline-Batterien betrieben werden.

As an alternative, the laser can be powered by using the battery case for alkaline batteries fitted with 3 x 1.5V C alkaline batteries.

Page 7

BEDIENUNG OPERATION

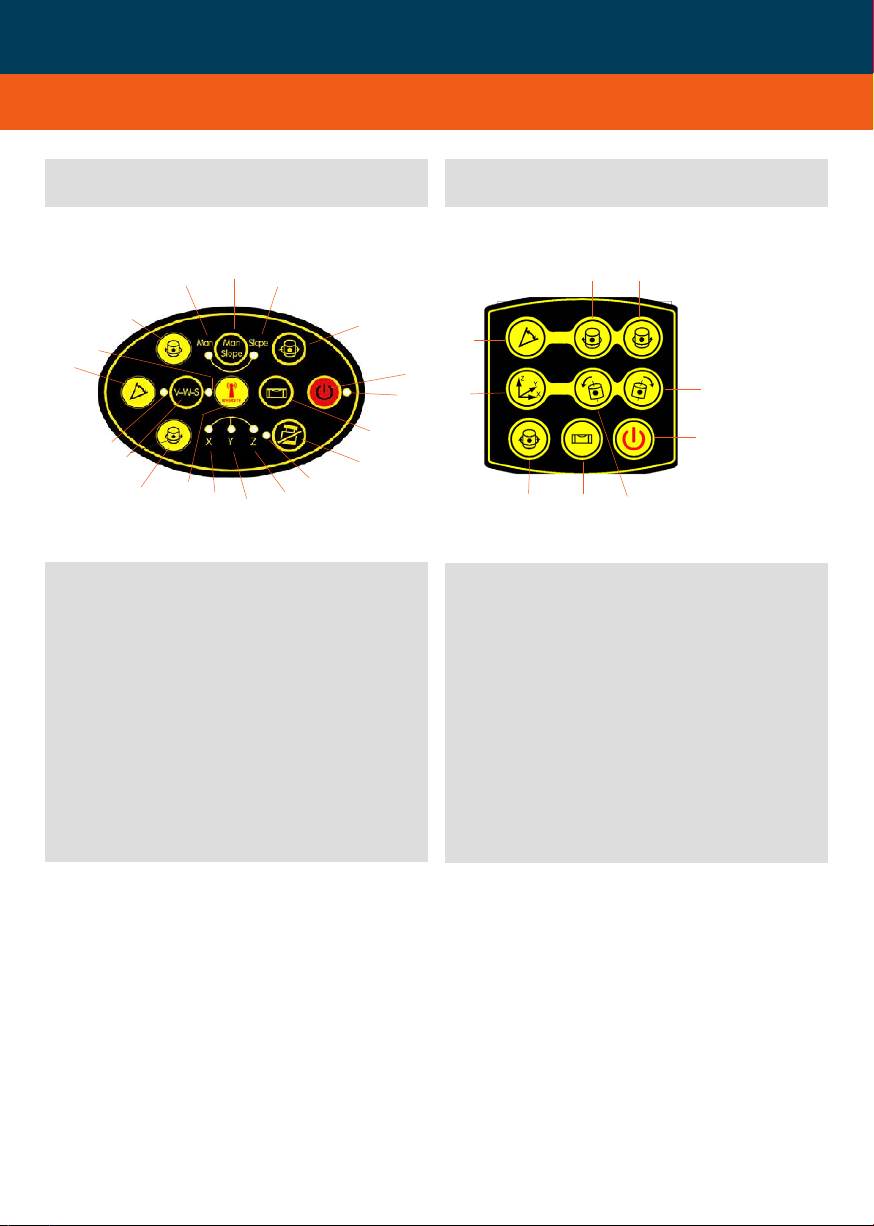

BEDIENFELD (Gerät und Fernbedienung)

1) Scanning-Funktion

2) Scanningrichtung im Uhrzeigersinn

3) Scanningrichtung gegen den Uhrzeigersinn

4) Manuell LED

5) Umschaltung manuell / Neigung

6) Neigungs-LED

7) Einstellung Rotationsgeschwindigkeit

8) AN-/AUS-Schalter

9) POWER-LED

10) Selbstnivellierung

CONTROL PANEL (Instrument and remote control)

1) Scanning function button

2) Scan/point clockwise orientation button

3) Scan/point rotate anti-clockwise orientation button

4) MAN LED

5) MAN / SLOPE selection button

6) SLOPE LED

7) Rotating speed button

8) ON / OFF button

9) POWER LED

10) Self-levelling button

Page 8

11) TILT-Funktion

12) TILT-LED

13) LED Z-Richtung

14) LED Y-Richtung

15) LED X-Richtung

16) Fernbedienung an / aus

17) LED Fernbedienung aus

18) Vibrations-Wind-Schutz-Funktion 19 ) Vibrations-Wind-Schutz-LED

20) Auswahl Neigungsachse X / Y / Z

21) Energiesparfunktion (Sleep)

22) Neigungseinstellung auf

23) Neigungseinstellung ab

TASTENFUNKTIONEN KEY FUNCTION

11) TILT function button

12) TILT LED

13) Z direction LED

14) Y direction LED

15) X direction LED

16) Remote control shield button

17) Remote control shield LED

18) Vibration-Wind-Security button

19) Vibration-Wind-Security LED

20) Slope X / Y / Z selection button

21) Remote control sleep button

22) Slope up adjustment button

23) Slope down adjustment button

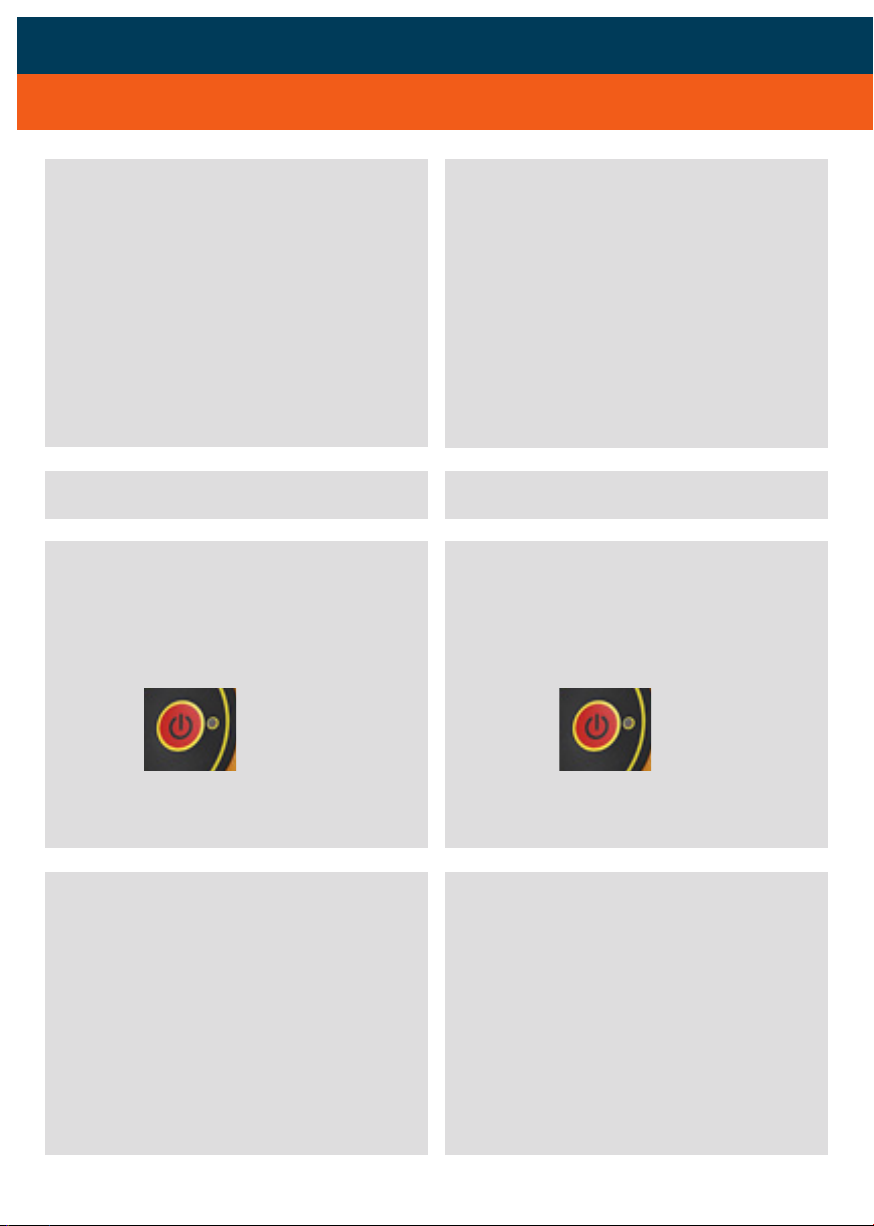

GERÄT EIN-/AUSSCHALTEN

Taste (8) drücken, um den Laser FL 260VA / FLG 260VA-Green einzuschalten. Die POWER LED (9) leuchtet permanent. Taste (8) erneut drücken, um das Gerät wieder auszuschalten.

Wenn die POWER-LED (9) zu blinken beginnt, muss der Akku geladen werden.

ROTATIONSGESCHWINDIGKEIT

Nach dem Einschalten dreht das Gerät mit maxi maler Geschwindigkeit. Mit Taste (7) kann diese verändert werden: 800 U/Min. -> 300 U/Min. -> 0 U/Min. -> 800 U/Min.

Punktfunktion Rotationsgeschwindigkeit 0 U/Min = Punkt funktion. Mit den Tasten (2) und (3) kann die Richtung des Laserpunktes verstellt werden.

ON/OFF BUTTON

Press on/off button (8) to switch the laser on. The POWER LED (9) is illuminated. Press on/off button once more to switch unit off.

If POWER LED (9) is flashing during use the battery power is low.

ROTATING SPEED

When switched on the laser automatically ro tates at the maximum speed of 800 rpm. Press button (7) to reduce the speed to 300 rpm. Press button (7) once more to stop the rotation.

Laser point function

Enter the „laser point function“ by pressing button (7) until the rotation has stopped. Press button (2) to orientate the laser point in a clock wise direction and button (3) for anti-clockwise.

Page 9

TILT-FUNKTION

TILT ALARM FUNCTION

Mit dem Einschalten des Gerätes wird automa tisch die TILT-Funktion aktiviert; die TILT-LED (12) blinkt während der Aktivierung. Wenn die se abgeschlossen ist (nach ca. 90 Sek.), leuch tet die LED permanent. Wenn das Gerät nun aus seiner Lage gebracht wird, stoppt die Rotation, und der Laserstrahl sowie TILT-LED (12) blinken (keine automatische Nachstellung).

Wenn gewünscht, kann die Selbstnivellierung aus dieser Position heraus mit Taste (10) ge startet werden.

Zum Verlassen der TILT-Funktion Taste (11) drücken.

Bei deaktivierter TILT-Funktion stellt sich der FL 260VA / FLG 260VA-Green bei Lageverän derungen automatisch nach. Bei einer großen Lageveränderung (z.B. unbeabsichtigtes Ver stellen eines Stativbeines) kommt es zu einer Veränderung der Bezugshöhe. Dies wird durch die TILT-Funktion verhindert – das Gerät schal tet dann auch innerhalb des Selbstnivellierbe reiches ab: Gerät einschalten und Selbstnivel lierungsvorgang abwarten.

VIBRATIONS-WIND-SCHUTZ-FUNKTION (V-W-S)

Switching on the laser automatically activates the TILT function. The TILT LED (12) is flashing during activation procedure. When activation is completed (after 90 sec. approx.) the LED is illuminated. If the laser is disturbed, rotation stops and the laser beam and TILT LED (12) will flash.The laser will not re-level automatically.

If required the self-levelling procedure can be re-activated by pressing button (10).

To quit TILT function press button (11).

If the laser is disturbed due to a positional change of the tripod it will automatically self level itself (within the self-levelling range of 5°), a height offset can occur. This will be avoided by using TILT function. Using this function ensures the laser is shut off even within the self-levelling range when the laser is disturbed. Switch unit on, wait until self-levelling proce dure is completed.

VIBRATION-WIND-SECURITY FUNCTION (V-W-S)

Taste (18) drücken, um die V-W-S-Funktion zu aktivieren; V-W-S-LED (19) leuchtet. Die V-W-S Funktion erlaubt Arbeiten während starker Winde, Vibrationen und Stöße. Geringe Bewe gungen werden ignoriert. Bei bedeutenden Be wegungen stoppt automatisch die Rotation, und der Laserstrahl blinkt. Da mit dem V-W-S-Modus auch die TILT-Funktion aktiviert wird, blinkt auch die TILT-LED (12). Drücken Sie Taste (18), um den V-W-S-Modus zu verlassen. Danach kann mit Taste (18) der V-W-S-Modus wieder neu gestartet werden.

Press button (18) to activate V-W-S. V-W-S LED (19) is illuminted and the TILT LED (12) starts flashing. When V-W-S LED (19) and the TILT LED are both illuminated V-W-S is ac tivated. The V-W-S function automatically ac tivates the TILT function. This function allows coninuous operation during periods of vibration and wind. If as significant movement occurs the laser stops rotating and TILT LED (12) and the laser beam start flashing. Press V-W-S button (18) to cancel. Press V-W-S button (18) once more to re-activate.

Page 10

SCANNNGFUNKTION

SCANNING MODE

Durch Drücken der Taste (1) gelangt man in die Scanningfunktion. Der Scanningwinkel beim Einschalten beträgt 180°.

Durch erneutes Drücken der Taste (1) kann der Scanningwinkel eingestellt werden: 180° -> 90° -> 45°-> 10° -> 45° -> 90° -> 180°.

Mit den Tasten (2) und (3) wird die Richtung des Scanningbereiches nach links oder rechts verändert. Zum Verlassen der Scanningfunktion Taste (7) drücken.

ABSCHALTUNG DER FERNBEDIENUNG

Mit der Taste (16) kann die Fernbedienung aus geschaltet werden; LED (17) leuchtet.

Durch Ausschalten der Fernbedienung wird vermieden, dass sich mehrere Geräte auf einer Baustelle gegenseitig stören.

Die Fernbedienung kann nur über die Tastatur am Gerät ausgeschaltet werden.

Taste (16) drücken, um Fernbedienung wieder zu aktivieren.

Press button (1) to select the scanning function. The scan angle is 180°.

Press button (1) to change the scan angle: 180° -> 90° -> 45°-> 10° -> 45° -> 90°

-> 180°.

Press button (2) to orientate the scan line in a clockwise direction and button (3) for anti clockwise. Press button (7) to exit the scanning function.

REMOTE CONTROL SHIELD

Press button (16) to switch off remote control. The remote control LED (17) is illuminated to confirm activation. It may be necessary to switch off the remote control to avoid interference with other instru ments working on the same site.

Remote control can only be switched off on the instrument keypad.

Press key (16) to re-activate remote control.

Page 11

NEIGUNGSFUNKTION

SLOPE MODE

Neigungen können manuell bis ± 5°(± 9 %) eingestellt werden.

Mit Taste (5) die jeweilige Neigungsfunktion auswählen. Nach einmaligem Drücken befindet sich das Gerät im SLOPE-Modus. Taste (5) drük ken, um zwischen MAN- und SLOPE-Modus zu wechseln.

Die Auswahl der Achsen erfolgt mit Taste (20) der Fernbedienung.

SLOPE Horizontalbetrieb Eine Achse (X oder Y) kann manuell geneigt werden, die jeweils andere Achse nivelliert sich selbst.

Vertikalbetrieb Die Richtung der X-Achse ist manuell verstell bar, die Y-Achse bleibt selbstnivelliert.

Hier können die TILT-Funktion und die V-W-S Funktion zugeschaltet werden.

MAN Horizontalbetrieb Hier können beide Achsen (X und / oder Y) ma nuell geneigt werden.

Vertikalbetrieb Die Richtungen der X- und Z-Achse sind manuell verstellbar.

Slopes can be set manually up to 5° (± 9 %).

Press button (5) to enter SLOPE function. The SLOPE LED (6) is illuminated. Press button (5) once more to switch to MAN function. The MAN LED is illuminated.

Choose relevant axis (X, Y, Z) by pressing button (20) on the remote control.

SLOPE Horizontal operation One axis (X or Y) can be set manually, the other axis is automatically self-levelled.

Vertical operation The direction of the X axis can be set manually, Y axis is self-levelled.

In both horizontal and vertical operation TILT and/or V-W-S function can be activated.

MAN Horizontal operation In this mode both (X and / or Y) axes can be set manually.

Vertical operation Both (X and Z) axes can be set manually.

Die TILT-Funktion und die V-W-S-Funktion kön nen hier nicht zugeschaltet werden.

Taste (5) am Gerät drücken, um die Neigungs funktion zu verlassen.

Nach Verlassen der Neigungsfunktion ist die TILT-Taste nicht aktiv. Wenn gewünscht, mit Taste (11) aktivieren.

In horizontal and vertical operation TILT and V-W-S cannot be activated.

Press button (5) to quit SOPE / MAN mode.

After leaving the slope function the TILT button is not active. If required press button (11).

Page 12

SELBSTNIVELLIERUNGSFUNKTION

SELF-LEVELLING FUNCTION

Wenn sich das Gerät durch äußere Einwirkung im TILT-Alarm-Zustand befindet (LED (12) blinkt), Taste (10) drücken, um die Selbstnivel lierung neu zu starten. Die TILT-Funktion ist weiterhin aktiv.

ENERGIESPARFUNKTION (Stand-by)

Mit Taste (21) kann die Energiesparfunktion eingeschaltet werden. In diesem Modus ist nur diese Taste aktiv; LED (9) blinkt alle 3 Sekun den zweimal.

Nach 30 Minuten im Energiesparmodus schaltet sich das Gerät automatisch ab.

Diese Taste erneut drücken, um wieder zur Normalfunktion zurückzukehren.

BEDIENUNG

Gerät auf einigermaßen ebene Fläche setzen oder auf Stativ befestigen.

Zum Einschalten Taste (8) drücken.

If the laser is disturbed, rotation stops and the laser beam and TILT LED (12) will flash. Press button (10) to restart lelf-levelling. TILT function will automatically reactivate and TILT LED (12) will illuminte.

SLEEP FUNCTION

Press button (21) to activate sleep function. POWER LED (9) flashes twice every three seconds to confirm.

After 30 minutes in sleep mode the laser auto matically switches off.

Press button (21) once more to exit sleep function.

OPERATION

Position the laser on a flat even surface or mount on tripod.

Press ON/OFF button (8) to switch the laser on.

Direkt nach dem Einschalten beginnt der Laser automatisch, sich selbst zu nivellieren. Der La serpunkt und die TILT-LED (12) blinken während dieses Prozesses. Wenn die Selbstnivellierung abgeschossen ist, beginnt sich der Rotorkopf mit 800 U/Min. zu drehen. Je nach Schräglage des Gerätes kann die Selbstnivellierung bis zu 90 Sek. dauern. Wenn keine Selbstjustage er folgt, wurde das Gerät außerhalb des Selbstni vellierbereiches von ± 5° aufgestellt (LED (12) und Laserpunkt blinken, Warnsignal ertönt). Gerät dann auf eine waagerechtere Ebene stel len.

When switched on the laser automatically self levels. The laser beam and TILT LED (12) flash indicating the automatic self-levelling procedure is activated. This self-levelling procedure may take up to 90 sec. When completed the TILT LED (12) is illuminated. The laser starts rotating at 800 rpm. If the TILT LED (12) continues to flash and the alarm beep sounds the laser was most likely set up outside its self-levelling range of ± 5°. Re-position the instrument on more even surface.

Page 13

VERTIKALBETRIEB

VERTICAL USE

•Rissspitze ausklappen und Gerät mit der Boden auflage vertikal aufstellen.

•Das Gerät nivelliert sich selbst ein.

•Mit Hilfe der beiden Fußschrauben kann die

Dosenlibelle genau eingestellt werden. Dadurch wird sichergestellt, dass das Gerät horizontal steht, der volle Neigungsbereich ausgenutzt werden kann und die Rotationsebene exakt mit tig über der Rissspitze verläuft.

Bedienung / Funktionen sind identisch zum Horizontalbetrieb – Ausnahmen:

Richtungseinstellung im SLOPE-Modus Um Fehler zu vermeiden, ist nur die Verstellung der X-Achse möglich, die Z-Achse nivelliert sich selbst! Eine gewählte Richtungseinstellung in der X-Achse bleibt erhalten, auch wenn das Gerät ausgeschaltet wird. TILT- und V-W-S Funktion können zugeschaltet werden.

•Unfold the datum point on the integrated floor mount and set up laser in its vertical (lay-down) position.

•The laser automatically self-levels in this posi tion.

•Set the ciruclar bubble as accurately as possible by using the two thumb screws. This ensures the instrument is set within its self-levelling range and rotating beam is centered over its datum point.

All functions are identical to those in the hori zontal position with the exception of:

In SOPE the X axis can be set manually, the Z axis is automatically self-levelled. TILT and / or V-W-S function can be activated. If a slope has been set in X axis and the laser is temporarily switched off, the axis will retain its original po sition when the laser is switched on.

Richtungseinstellung im MAN-Modus Die Verstellung ist in X- und Z-Achse möglich. TILT- und V-W-S-Funktion können nicht zuge schaltet werden. Eine gewählte Richtungsein stellung in der X-Achse bleibt erhalten, auch wenn das Gerät ausgeschaltet wird.

Die Selbstnivellierung erfolgt erst, nachdem das Gerät zuvor wieder in eine horizontale Position gebracht wurde.

In MAN mode both (X and Z) axes can be set manually. TILT and V-W-S function cannot be activated. If a slope has been set in the X and Z axes and the laser is temporarily switched off, the X axis will retain its original position when the laser is switched on but the Z axis will self-level.

Set up the laser in horizontal position first to re set the self-levelling position.

Page 14

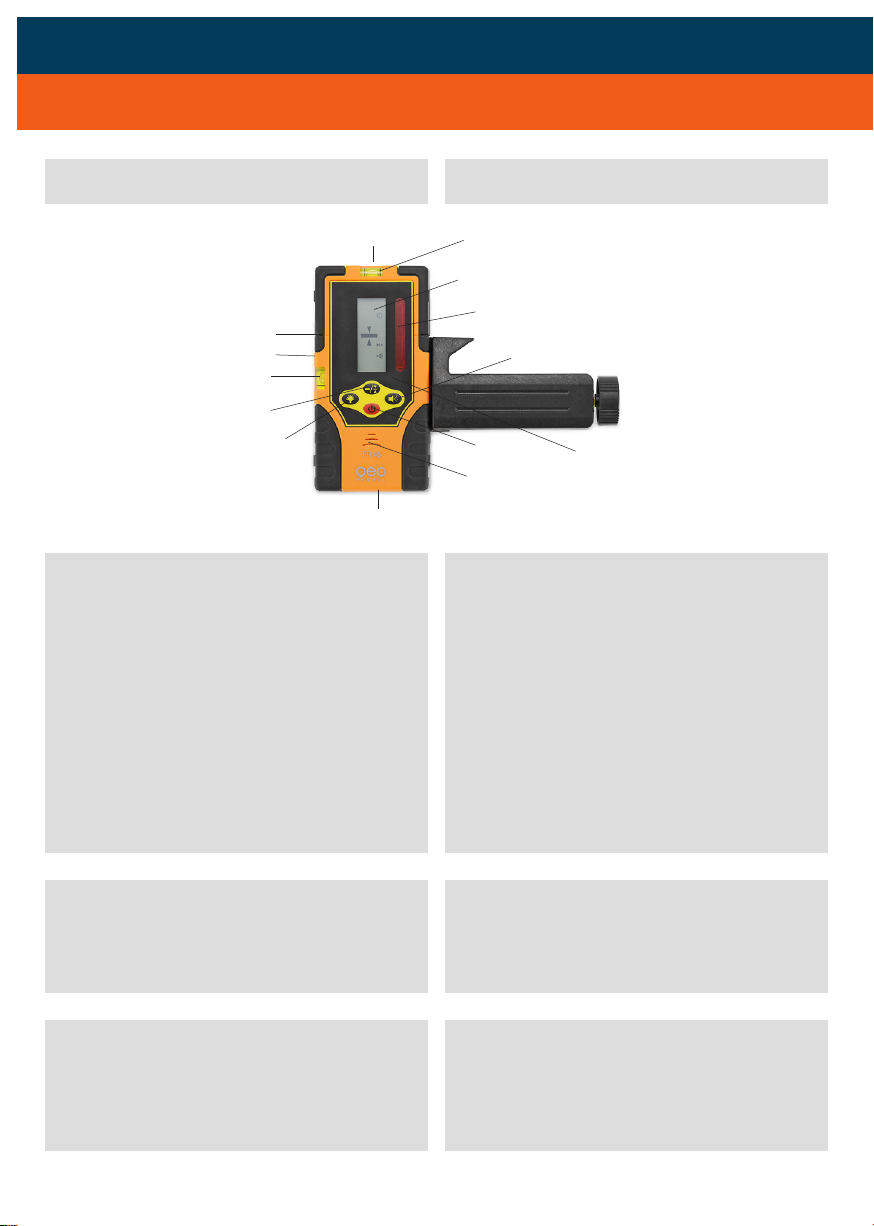

EMPFÄNGER RECEIVER

3 11 1

BEDIENELEMENTE

1) Libelle (2)

2) Display

3) Referenzmarke

4) Empfangsfenster

5) AN- / AUS-Schalter

6) Lautsprecher

7) Batteriefach (Rückseite)

8) Ton an / aus

9) Genauigkeit grob / normal / fein

10) Beleuchtung an / aus

11) Magnet (2)

12) 1/4“-Gewinde f. Klammer (Rückseite)

FEATURES

1) Vial (2)

2) Display

3) Reference rabbet

4) Receiving window

5) ON / OFF switch

6) Loudspeaker

7) Battery compartment (back side)

8) Sound on / off

9) Accuracy coarse / normal / fine

10) Light on / off

11) Magnets (2)

12) 1/4“-mounting hole for clamp (back side)

LIEFERUMFANG

Empfänger FR 45 / FRG 45-Green, Batterie, Halteklammer, Bedienungsanleitung

HALTEKLAMMER FÜR NIVELLIERLATTE

Der Empfänger kann in Verbindung mit der Halteklammer an einer Nivellierlatte oder anderen Gegenständen befestigt werden.

SUPPLIED WITH

Receiver FR 45 / FRG 45-Green, battery, clamp, user manual

CLAMP FOR LEVELLING STAFF

If required FR 45 / FRG 45-Green can be at tached to laser poles or any other equipment by means of the clamp supplied with.

Page 15

TECHNISCHE DATEN

TECHNICAL DATA

Anzeige Display vorn Genauigkeit grob ± 10 mm Genauigkeit normal ± 4 mm Genauigkeit fein ± 2 mm Signaltöne 3 Betriebsdauer 400h Stromversorgung 1 x 9V Wellenlänge rote Diode 635 nm Wellenlänge grüne Diode 532 nm

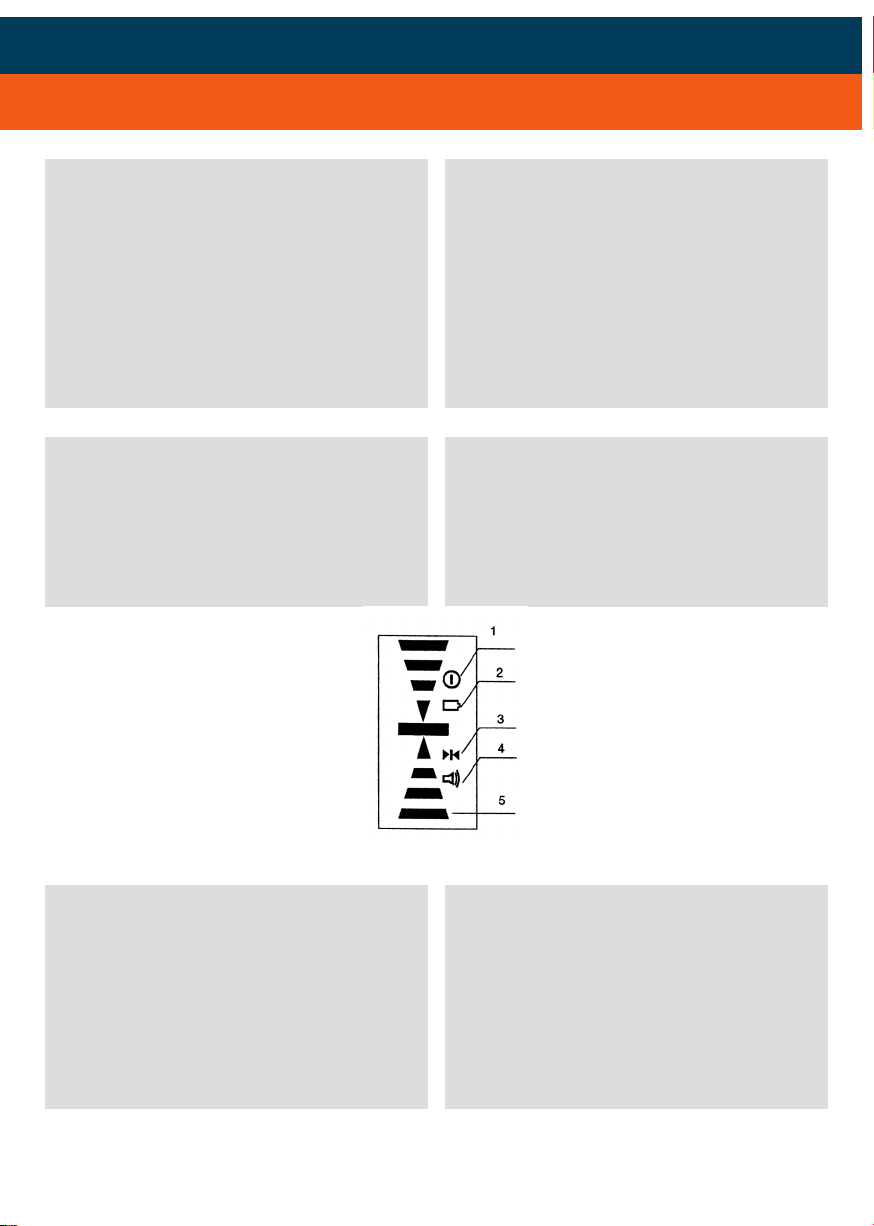

SYMBOLE

1) Empfänger an / aus

2) Batteriezustandsanzeige

3) Empfindlichkeitsindikator

4) Ton an / aus

5) Empfangsposition Laserstrahl

Indication Front display Accuracy coarse ± 10 mm Accuracy normal ± 4 mm Accuracy fine ± 2 mm Tones 3 Operating time 400h Power supply 1 x 9V Wave length red diode 635 nm Wave length green diode 532 nm

SYMBOLS

1) Power indicator

2) Low battery indicator

3) Detection indicator

4) Sound indicator

5) Detected position indicator

EINLEGEN DER BATTERIE

•Batteriefachdeckel (7) öffnen.

•1 x 9 V AA Batterie gemäß dem Installations-

symbol (auf der Rückseite) einlegen und dabei auf korrekte Polarität achten. Deckel schlies sen.

•Zur Verlängerung der Lebensdauer der Batte rie schaltet sich der Empfänger nach ca. 5 Min. ohne Anwendung automatisch ab.

INSTALLATION OF BATTERIES

•Open battery compartment cover (7).

•Put in 1 x 9 V AA battery according to instal-

lation symbol (take care of correct polarity!). Close cover.

•In order to save battery power the receiver will automatically turn off if it has not recei ved laser scanning singal for 5 minutes.

Page 16

Optionales Zubehör

EINSCHALTEN

Knopf (5) drücken.

Zum Empfangen des Laser strahls den Empfänger lang- sam auf und ab bewegen.

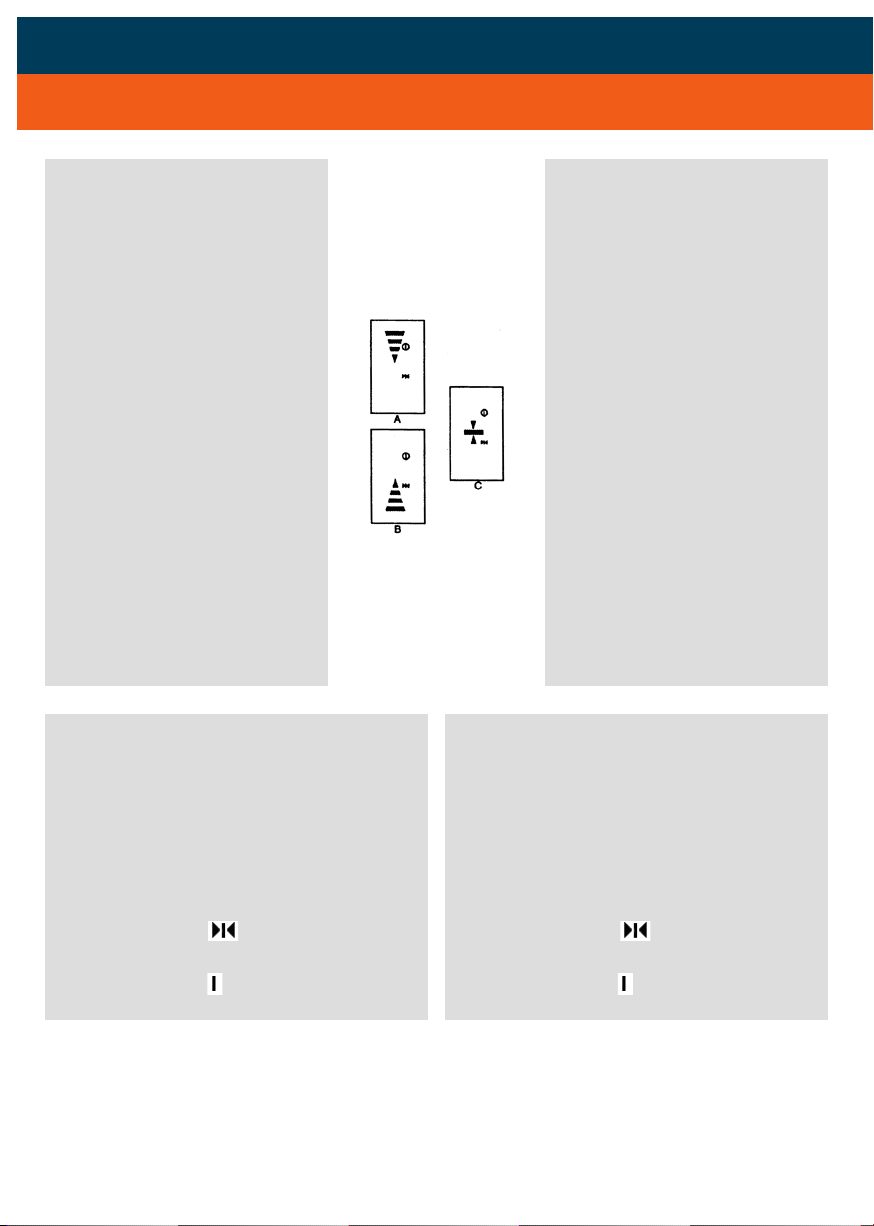

A Empfänger nach unten bewe gen Akustisches Signal: schneller Piepton

B Empfänger nach oben bewe gen Akustisches Signal: langsamer Piepton

C Korrekte Bezugshöhe Akustisches Signal: Dauerton

A+B: Je mehr man sich der korrekten Bezugshöhe (C) nähert, desto kürzer werden die Pfeile.

Genauigkeitseinstellung grob/ normal / fein

USE OF RECEIVER

Press button (5) to switch on.

Move receiver up and down carefully to detect the laser beam.

A Move the receiver down Acoustic signal : ultra-short requent beep

B Move the receiver up Acoustic signal: short requent beep

C On level Acoustic signal: continuous beep

A+B: The closer the distance to „on level“ (C) is, the shor ter the arrows become.

Accuracy coarse / normal / fine

Der FR 45 / FRG 45-Green ist mit drei Genauig keitsstufen ausgestattet. Zur Auswahl Taste (9) drücken:

Genauigkeit grob ± 10 mm Displaysymbol: leeres Feld

Genauigkeit normal ± 4 mm Displaysymbol:

Genauigkeit fein ± 2 mm Displaysymbol:

The FR 45 / FRG 45-Green is equipped with three precision modes. It can be chosen by pressing button (9):

Accuracy coarse ± 10 mm Symbol on display: without symbol

Accuracy normal ± 4 mm Symbol on display:

Accuracy fine ± 2 mm Symbol on display:

Page 17

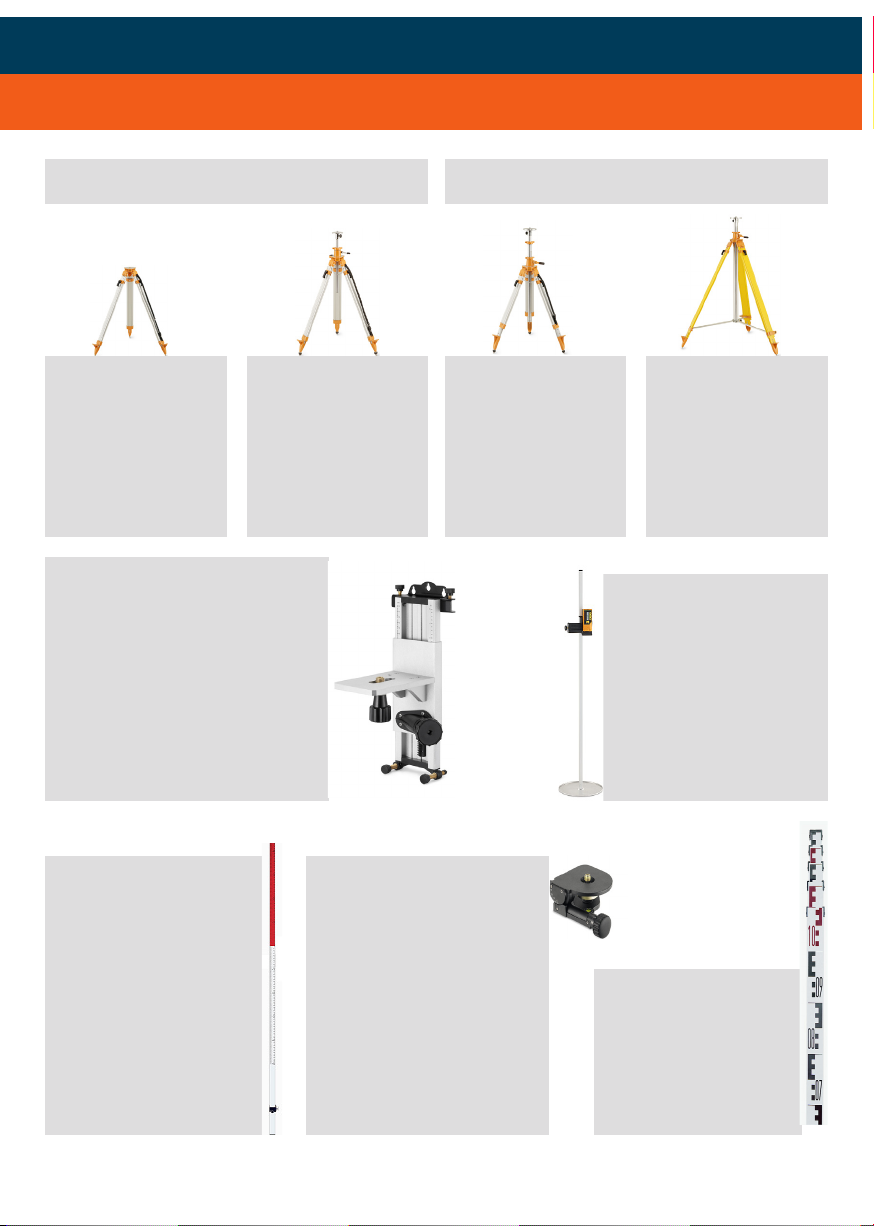

OPTIONALES ZUBEHÖR OPTIONAL ACCESSORIES

Aluminiumstativ Aluminium tripod FS 23

Länge / Length 105 -170 cm Gewicht / Weight 3,8 kg Art.-Nr./Ref. no. 152

Wand- und Deckenhalter / Wall and Ceiling Mount WH2

Zur Befestigung des Lasers an Wand oder Deckenprofilen. Ideal im Innen ausbau, z.B. zum Abhängen von Decken. Plattformgröße 150 x 95 mm. Äußerst robust. To fix the laser onto walls or ceilings. Ideal for setting out suspended ceilings. A robust platform 150 x 95 mm. Art.-Nr./Ref. no. 290610

Teleskop-Nivellierlatte Telescopic levelling staff TN 20-Kombi

Durchgehende mm-Teilung Direkte vorzeichenrichtige Ablesung der Höhenunter schiede. Graduation in mm For direct reading of height difference. Länge / Length 2,40 m Aus Aluminiun Made of aluminium Art.-Nr./Ref. no. 482

Kurbelstativ Elevating tripod FS 30-M

Länge / Length 65 - 200 cm Gewicht / Weight 5,2 kg Art.-Nr./Ref. no. 158

Neigungswinkeladapter Grade mount

Für Rotationslaser mit abschalt barer Automatik Neigungseinstellung 0 bis 90° Feintrieb mit Teilung 5/8“-Anschluss To set slopes of 0 to 90° with rotating laser levels in manual mode Graduated slow motion screw Fits to any tripod with 5/8“ con nection Art.-Nr. / Ref. no. 290700

Kurbelstativ Elevating tripod FS 30-L

Länge / Length 90 - 285 cm Gewicht / Weight 8,2 kg Art.-Nr./Ref. no. 156

Kurbelstativ Elevating tripod FS 30-XL

Länge / Length 166 - 380 cm Gewicht / Weight 15,6 kg Art.-Nr./Ref. no. 159

Betonierteller / Screeding Pole

Zur Höhenkontrolle bei Beto nierarbeiten (Empfänger wird am Vierkantrohr befestigt). To attach a laser receiver for checking heights and floor screed Höhe / Height 1,5 m Ø des Tellers / Ø of disc 38 cm Art.-Nr./Ref. no 290800

Teleskop-Nivellierlatte Telescopic levelling staff TN 14/15

Aus Aluminium Made of aluminium

4 m - Art.-Nr./Ref. no. 484 5 m - Art.-Nr./Ref. no. 485

Page 18

Optionales Zubehör

UMGANG UND PFLEGE

Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es absolut trocken ist. Transport nur in Original behälter oder -tasche.

UMSTÄNDE, DIE DAS MESSERGEBNIS VER FÄLSCHEN KÖNNEN

• Messungen durch Glas- oder Plastikscheiben;

• verschmutzte Laseraustrittsfenster;

• Sturz oder starker Stoß. Bitte Genauigkeit über-

prüfen.

•Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten.

CE-KONFORMITÄT

Das Gerät hat das CE-Zeichen gemäß den Nor men EN 61010-1:2001 + Korr. 1 + 2.

CARE AND CLEANING

Handle measuring instruments with care. Clean with soft cloth only after any use. If ne cessary damp cloth with some water. If instru ment is wet clean and dry it carefully. Pack it up only if it is perfectly dry. Transport in origi nal container / case only.

SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS

•Measurements through glass or plastic windows;

•dirty laser emitting windows;

•after instrument has been dropped or hit. Please

check accuracy.

•Large fluctuation of temperature: If instrument will be used in cold areas after it has been stored in warm areas (or the other way round) please wait some minutes before carrying out measurements.

CE-CONFORMITY

Instrument has CE-mark according to EN 61010-1:2001 + corr. 1 + 2.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzu führen: Ermittlung von Höhen, rechten Winkeln, Aus richtung von horizontalen und vertikalen Bezugs ebenen sowie Lotpunkten.

I NTENDED USE OF INSTRUMENT

The instrument emits a visible laser beam in order to carry out the following measuring tasks (depending on instrument): Setting up heights, horizontal and vertical planes, right angles and plumbing points.

Page 19

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

ELECTROMAGNETIC ACCEPTABILITY (EMC)

• Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navi gationseinrichtungen);

•durch andere Geräte gestört wird (z.B. elek tromagnetische Strahlung bei erhöhter Feld stärke z.B. in der unmittelbaren Nähe von In dustrieanlagen oder Rundfunksendern).

GARANTIE

Die Garantiezeit beträgt zwei (2) Jahre, begin-

nend mit dem Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel wie Ma terial-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantieanspruch besteht nur bei bestim mungsgemäßer Verwendung. Mechanischer Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Her steller behält sich vor, im Garantiefall die schad haften Teile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit glei chen technischen Daten) auszutauschen. Eben so gilt das Auslaufen der Batterie nicht als Ga rantiefall.

• It cannot be completely excluded that this in strument will disturb other instruments (e.g. navigation systems);

•will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby in dustrial facilities or radio transmitters).

WARRANTY

This product is warranted by the manufacturer

to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufacturers option), without charge for either parts or labour. In case of a defect please contact the dealer where you originally purchased this product. The warranty will not apply to this product if it has been misused, abused or altered. Without limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to be defects resulting from misuse or abuse.

Bitte beachten Sie nachfolgende Warn- und

Sicherheitshinweise für Ihr Gerät - diese sind für Laserklasse 2 und Laserklasse 3R abwei chend.

Please pay attention to the following safety

instructions for your instrument - they differ for laser class 2 and laser class 3R.

Page 20

Optionales Zubehör

WARN- UND SICHERHEITSHINWEISE

•Richten Sie sich nach den Anweisungen der Bedienungsanleitung.

•Anleitung vor Benutzung des Gerätes lesen.

•Blicken Sie niemals in den Laserstrahl, auch

nicht mit optischen Instrumenten. Es besteht die Gefahr von Augenschäden.

•Laserstrahl nicht auf Personen richten.

•Die Laserebene soll sich über der Augenhöhe

von Personen befinden.

• Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen las sen.

•Keine Warn- oder Sicherheitshinweise entfernen.

•Lasergerät nicht in Kinderhände gelangen lassen.

•Gerät nicht in explosionsgefährdeter Umgebung

betreiben.

•Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzu geben.

LASERKLASSIFIZIERUNG

Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2008-05. Das Gerät darf ohne weitere Sicherheitsmaß nahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hi neinsehen in den Laserstrahl durch den Lid schlussreflex geschützt.

SAFETY INSTRUCTIONS

•Follow up instructions given in user manual.

•Do not stare into beam. Laser beam can lead

to eye injury. A direct look into the beam (even from greater distance) can cause damage to your eyes.

•Do not aim laser beam at persons or animals.

•The laser plane should be set up above eye

level of persons.

•Use instrument for measuring jobs only.

•Do not open instrument housing. Repairs should

be carried out by authorized workshops only. Please contact your local dealer.

•Do not remove warning labels or safety instruc tions.

•Keep instrument away from children.

•Do not use instrument in explosive environment.

•The user manual must always be kept with the

instrument.

LASER CLASSIFICATION

The instrument is a laser class 2 laser product according to DIN IEC 60825-1:2008-05. It is allowed to use unit without further safe ty precautions. Eye protection is normally secured by aversion responses and the blink reflex.

Laserwarnschilder der Klasse 2 sind gut sicht bar am Gerät angebracht.

Rote Diode Red diode

The laser instrument is marked with class 2 warning labels.

Grüne Diode Green diode

Page 21

WARN- UND SICHERHEITSHINWEISE

•Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl.

•Das Messwerkzeug sollte nur von Personen be dient werden, die im Umgang mit Lasergerä ten vertraut sind. Laut IEC 60825-1:2008-05 gehört dazu u.a. die Kenntnis über die biolo gische Wirkung des Lasers auf das Auge und die Haut sowie die richtige Anwendung des Laserschutzes zur Abwendung von Gefahren.

•Keine Benutzung dieses Gerätes von Personen unter 18 Jahren

•Nicht in den direkten oder reflektierten Strahl blicken.

•Vermeiden Sie Reflexionen des Laserstrahls auf glatten Oberflächen wie Fenster oder Spie gel. Auch durch den reflektierten Laserstrahl ist eine Schädigung der Augen möglich.

•Falls Laserstrahlung der Klasse 3R ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

•Manipulationen (Änderungen) an der Laserein richtung sind unzulässig.

•Die zugängliche Laserstrahlung ist potentiell ge fährlich für das Auge.

• Die Anwendung von Lasergeräten der Klasse 3R erfordert die Anmeldung des Gerätes und die Bestellung eines Laserschutzbeauftragten.

•Vor der ersten Inbetriebnahme ist eine Betriebs anweisung zu erstellen!

•Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzu geben.

•Bei Nichtgebrauch ist das Lasergerät gegen Zu griff Unbefugter gesichert aufzubewahren.

•Kennzeichnen Sie den Bereich, in dem das Messwerkzeug verwendet wird, mit geeigneten Laser-Warnschildern. So vermeiden Sie, dass sich unbeteiligte Personen in den Gefahrenbe reich begeben. Sorgen Sie dafür, dass der Be reich der Laserstrahlung bewacht oder abge schirmt ist. Die Begrenzung der Laserstrahlung auf kontrollierte Bereiche vermeidet Augenschä den unbeteiligter Personen.

•Beachten Sie bei der Benutzung eines Mess werkzeugs mit Laserklasse 3R mögliche natio nale Vorschriften. Eine Nichteinhaltung dieser Vorschriften kann zu Verletzungen führen.

SAFETY INSTRUCTIONS

•Do not operate the laser without first reading and understanding all the safety and technical data in the user manual.

•Do not stare into the laser beam or point it towards people or animals.

•Do not aim the beam at reflective surfaces such as windows or mirrors as reflected beams can be dangerous.

•The laser should only be operated by trained and qualified personnel. All users should be fully informed about the potential biological effects on the eyes and skin when using laser devices and be conversant with laser protection regulations - as per IEC 60825-1:2008-05.

•Laser products should be restricted from per sons under 18.

•In the event of a class 3R laser beam hitting the eye immediately close your eyes and turn your head away from the beam.

•Do not attempt to repair or adjust the laser device.

•The emitted laser radiation is potentially dan gerous to the eye.

•The use of class 3R laser products may require registration with a local authority and the appointment of a laser protection official.

•Do not operate the laser without first reading and understanding all the safety and technical data in the user manual.

•The user manual must always be kept with the instrument.

•The instrument should be kept from unautho rized use.

•Areas where these class 3R laser devices are being used should display the appropriate war ning signs. This is to prevent unauthorized persons inadvertently entering the working area. If necessary, ensure that the laser working area is being guarded and/or shielded. The limitation of laser radiation in controlled areas avoids eye injuries to external persons.

•The legal requirement for using class 3R laser product will vary from country to country. The user is responsible for compliance to national standards and regulations.

•Non-observance may lead to injuries.

Page 22

LASERKLASSIFIZIERUNG

LASER CLASSIFICATION

Das Gerät entspricht der Lasersicherheitsklasse 3R gemäß der Norm DIN IEC 60825-1:2008-05. Geräte der Laserklasse 3R sollten nur durch Per sonen betrieben werden, die mit dem Einsatz von Lasern vertraut sind. Anwendungsbereiche sollten mit Laserwarnschildern gekennzeichnet werden. Der Laserstrahlgang sollte nicht über unbewachte Bereiche hinausgehen. Vorsichts maßnahmen sind zu treffen, damit der Laser strahl nicht ungewollt auf Flächen fällt, die wie ein Spiegel reflektieren und dass Personen nicht direkt in den Strahl blicken.

Laserwarnschilder der Klasse 3R sind gut sicht bar am Gerät angebracht.

Rote Laserdiode Red laser diode

The instrument is a laser class 3R laser pro duct according to DIN IEC 60825-1:2008-05. The measuring tool should be operated only by persons who are familiar with the handling of laser devices. According to IEC 60825-1:2008-05, this in cludes, among other things, the knowledge about the biological effects of the laser to the eyes and the skin as well as the correct usage of laser protection devices in order to avoid dangers.

The laser instrument is marked with class 3R warning labels.

Grüne Laserdiode Green laser diode

Page 23

HAFTUNGSAUSSCHLUSS

EXCEPTIONS FROM RESPONSIBILITY

Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedie nungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft wor den. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Ver wendung sowie daraus eventuell resultieren de Folgeschäden und entgangenen Gewinn. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Ein griffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder verlorene Daten, Unterbre chung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche Verwen dung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resul tierend aus einer nicht anleitungsgemäßen Bedienung. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Ver wendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

The user of this product is expected to follow the instructions given in operators’ manual. Although all instruments left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the product’s accuracy and general perfor mance. The manufacturer, or its representatives, assumes no responsibility of results of a faul ty or intentional usage or misuse including any direct, indirect, consequential damage, and loss of profits. The manufacturer, or its representatives, assumes no responsibility for consequential damage, and loss of profits by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third party and/or a usage in other than usual conditions. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits due to a change of data, loss of data and interruption of business etc., caused by using the product or an unusable product. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits caused by usage other than explained in the users‘ manual. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong movement or action due to connec ting with other products.

geo-FENNEL GmbH Kupferstraße 6 D-34225 Baunatal Tel. +49 561 49 21 45 Fax +49 561 49 72 34 Email: [email protected] www.geo-fennel.de

Technische Änderungen vorbehalten. All instruments subject to technical changes.

03/2012

Page 24
