Page 1
Bedienungsanleitung
Users‘ manual
Kombinierter Rotations- und Linienlaser
Combined Rotating and Line Laser
FL 1000
Page 2

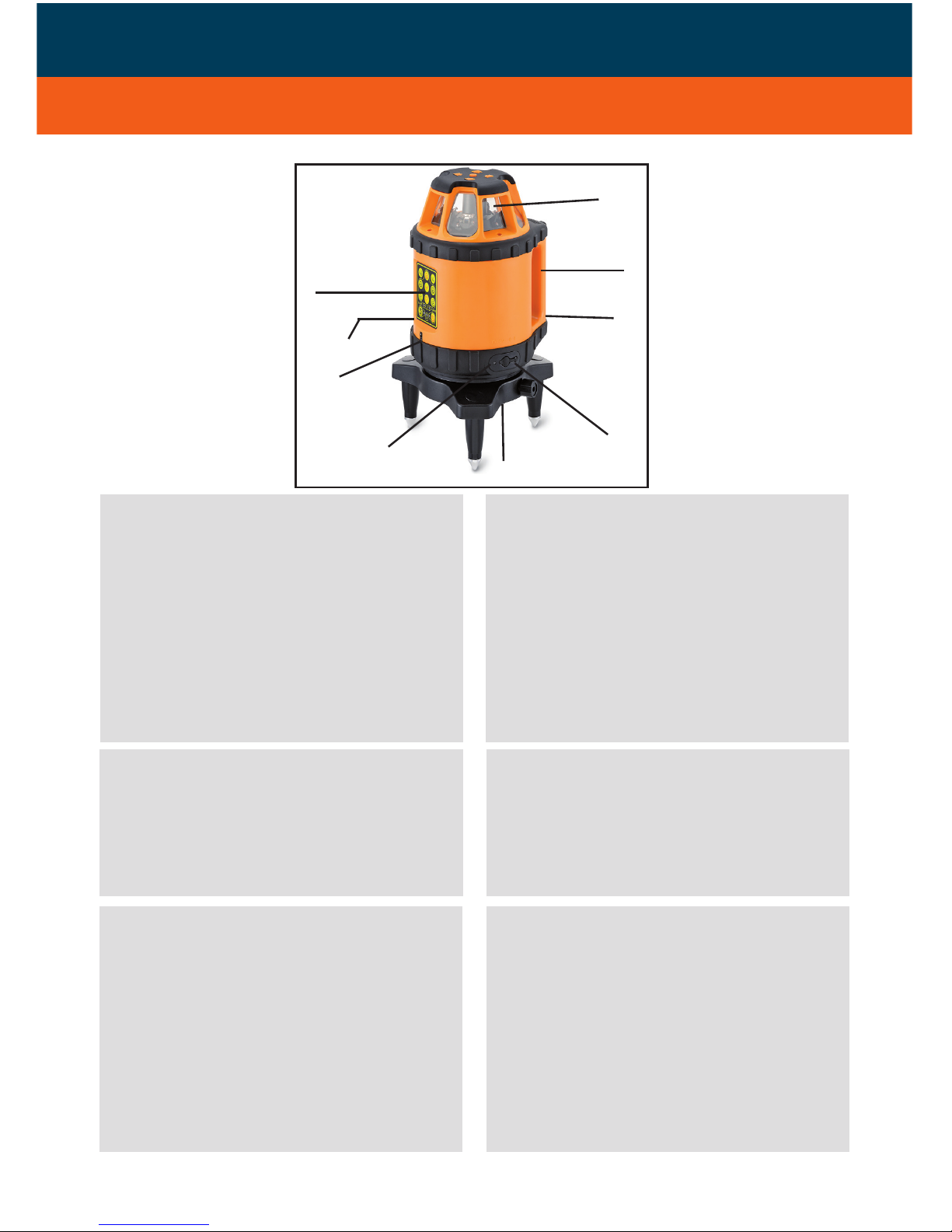

BEDIENELEMENTE
1) Bedienfeld
2) Batteriefach
3) Empfangsfenster Fernbedienung
4) Ladekontrollleuchte
5) 5/8“-Anschluss für Stativ (unten)
6) Buchse für Ladegerät
7) Empfangsfenster Fernbedienung
8) Griff
9) Laseraustrittsfenster
FEATURES
1) Keypad
2) Battery door
3) Receiving window for remote control
4) Charging indication lamp
5) 5/8“ thread for connection to tripod
6) Socket for charger
7) Receiving window for remote control
8) Handle
9) Laser emitting window
LIEFERUMFANG
Rotations- und Linienlaser FL 1000, Kombi Empfänger FR 10, Akku, Ladegerät, magne tische Zieltafel, Laserbrille, Fernbedienung,
Kunststoffkoffer
KIT CONSISTS OF
Combined Rotating and Line Laser FL 1000,
combi-receiver FR 10, rechargeable batteries,
power supply, magnetic target, laser glasses,
remote control, hard case
FUNKTIONEN
Für komplizierte Vermessungsaufgaben:
Das Gerät ist elektronisch selbstnivellierend,
verfügt über einen horizontal sichtbaren rotie renden Laserstrahl, vier vertikal im rechten
Winkel zueinander liegende Laserlinien, auto matische TILT-Funktion, Lotpunkt zum Boden,
variable Scanningfunktion, Punktfunktion, La serkreuz an der Decke, Neigungseinstellung,
steuerbar per Fernbedienung.
FUNCTIONS
For complicated surveying tasks: The instru ment is electronically self-levelling, has a visi ble horizontally rotating laser beam and four
vertical laser lines at 90° to each other, auto matic TILT-function, plumb down beam,varia ble scanning function, laser point function,
laser cross to ceiling, slope setting, remote
controlled.
2
1
2
3
4
5
6
7
8
9
Page 3
3
TECHNISCHE DATEN
Selbstnivellierbereich ± 5°
Genauigkeit ± 1 mm / 10 m
Rotationslaser
Manuelle Neigung in
X- und Y-Achse ± 5°
TILT-Funktion ja
Arbeitsbereich
ohne Empfänger Ø 40 m*
mit Empfänger Ø 200 m
Scanning Ø 30 m*
Scanningwinkel 10° / 30° / 60°
Linienlaser
Arbeitsbereich
ohne Empfänger Ø 20 m*
mit Empfänger Ø 80 m
Rotationsgeschwindigkeit 200, 500 U/min.
Stromversorgung NiMH-Akkupack
4 x C Alkaline
Ladegerät dient als
Netzgerät ja
Laserdiode / Laserklasse 635 nm / 3R
Temperaturbereich -10°C bis +40°C
Staub-/Wasserschutz IP 54
*abhängig von Raumhelligkeit
TECHNICAL DATA
Self-levelling range ± 5°
Accuracy ± 1 mm / 10 m
Rotating Laser
Gradual slope setting
X + Y axis ± 5°
TILT-alarming function yes
Working range
w/o receiver Ø 40 m*
with receiver Ø 200 m
Scanning Ø 30 m*
Scanning range 10° / 30° / 60°
Line Laser
Working range
w/o receiver 20 m*
with receiver Ø 80 m
Rotating speed 200, 500 rpm
Power supply NiMH battery pack
4 x C Alkaline
Charger = power supply yes
Laser class / laser diode 635 nm / 3R
Temperature range -10°C to +40°C
Dust / Waterprotection IP 54
*depending on room illumination
BEDIENUNG
Stromversorgung
Der Laser ist mit einem NiMH-Akkupack aus gestattet. Er kann alternativ mit Alkaline-Ein wegbatterien betrieben werden. Im Dauerbe trieb kann er auch über das Netzteil (Anschluß
an Buchse 6) angeschlossen werden; hier
bitte Akkus als Puffer einsetzen.
Einlegen der Batterien
Batteriefachdeckel (2) aufschrauben; Akku pack oder 4 Stück C Alkalinebatterien einle gen. Dabei korrekte Polarität beachten. Batte riefachdeckel wieder schließen. Akku vor
erster Inbetriebnahme vollständig aufladen.
OPERATION
Power supply
The unit comes with NiMH rechargeable
battery pack. Alternatively 4 x C Alkaline
batteries can be used. For pemanent use
connect power supply to socket (6) and use
rechargeable batteries as buffer.
Installation of batteries
Open the battery compartment cover (2)
and put in rechargeable battery pack or
4 x C Alkaline batteries. Take care to polarity.
Close cover. Before first use fully charge the
battery pack.
Page 4

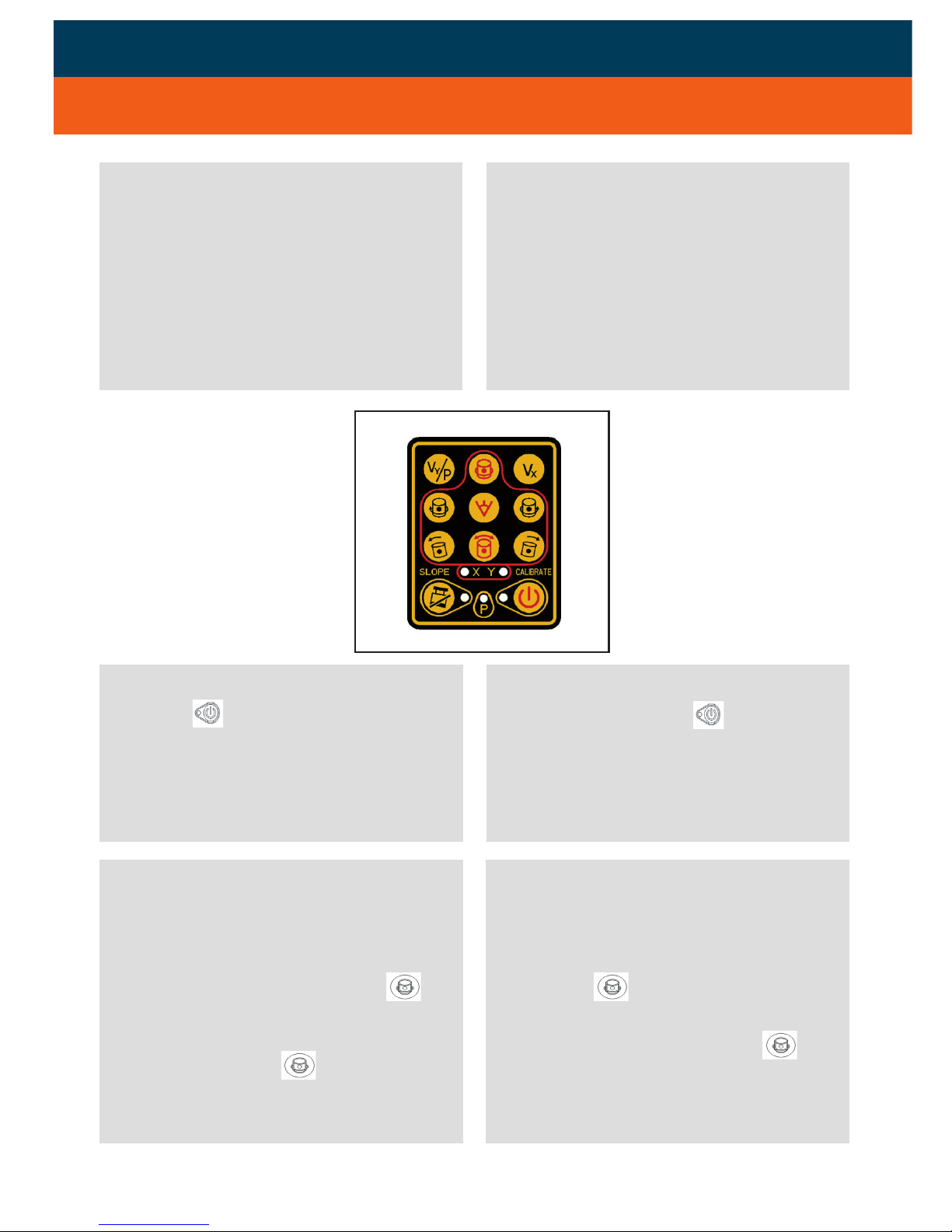

Ein-/Ausschalten
Mit Taste
Laser einschalten; Taste
leuchtet, Gerät ist in Betrieb. Direkt nach dem
Einschalten nivelliert sich der Laser automa tisch selbst. In dieser Phase sind alle Tasten
inaktiv bis die Selbstnivellierung abgeschlos sen ist.
Rotation
Nach der Selbstnivellierung dreht das Gerät
mit maximaler Rotationsgeschwindigkeit.
Nach 30 Sek. schaltet sich die TILT-Funktion
automatisch ein (vgl. S. 6). Taste
kurz drücken, um die Rotationsgegeschwin digkeit zwischen 500 U/min. und 200 U/min.
umzuschalten. Taste
lang gedrückt halten, um den waagerechten
Rotationslaser auszuschalten.
4
Wenn die Batteriezustandanzeige (LED ne ben 6) leuchtet, Netzteil an Buchse (6) an schließen und Akku laden. Die Ladezeit
beträgt ca. 8 Stunden (Erstladung ca.
10 Stunden).
Max. Betriebsdauer Akku: 5 - 20 Stunden
Max. Betriebsdauer Alkaline-Batterien:
8 - 30 Stunden (jeweils abhängig von der
Anzahl der geschalteten Laserlinien).
If power indicator lamp is blinking (LED next to socket 6), connect power supply to socket
(6) and recharge battery pack. Charging time
is about 8 hours. For first time charging we
recommend to charge it for about 10 hours.
Max. operating time with rechargeable battery
pack: 5 - 20 hours.
Max. operating time with alkaline batteries:
8 - 30 hours (each depending on number of
laser diodes in use).
On/Off
Switch on unit with key . Key is blin-
ing and automatic self-levelling procedure is
working. During this process all keys are inac tive und until self-levelling process is comple ted.
Rotation
After self-levelling procedure unit rotates with
maximum speed. After 30 sec. TILT-function
automatically turns on (see p. 6).
Press key
shortly to change speed between 500 rpm/
min. and 200 rpm/min. Press key
long to switch off horizontal rotating laser.
Page 5
5

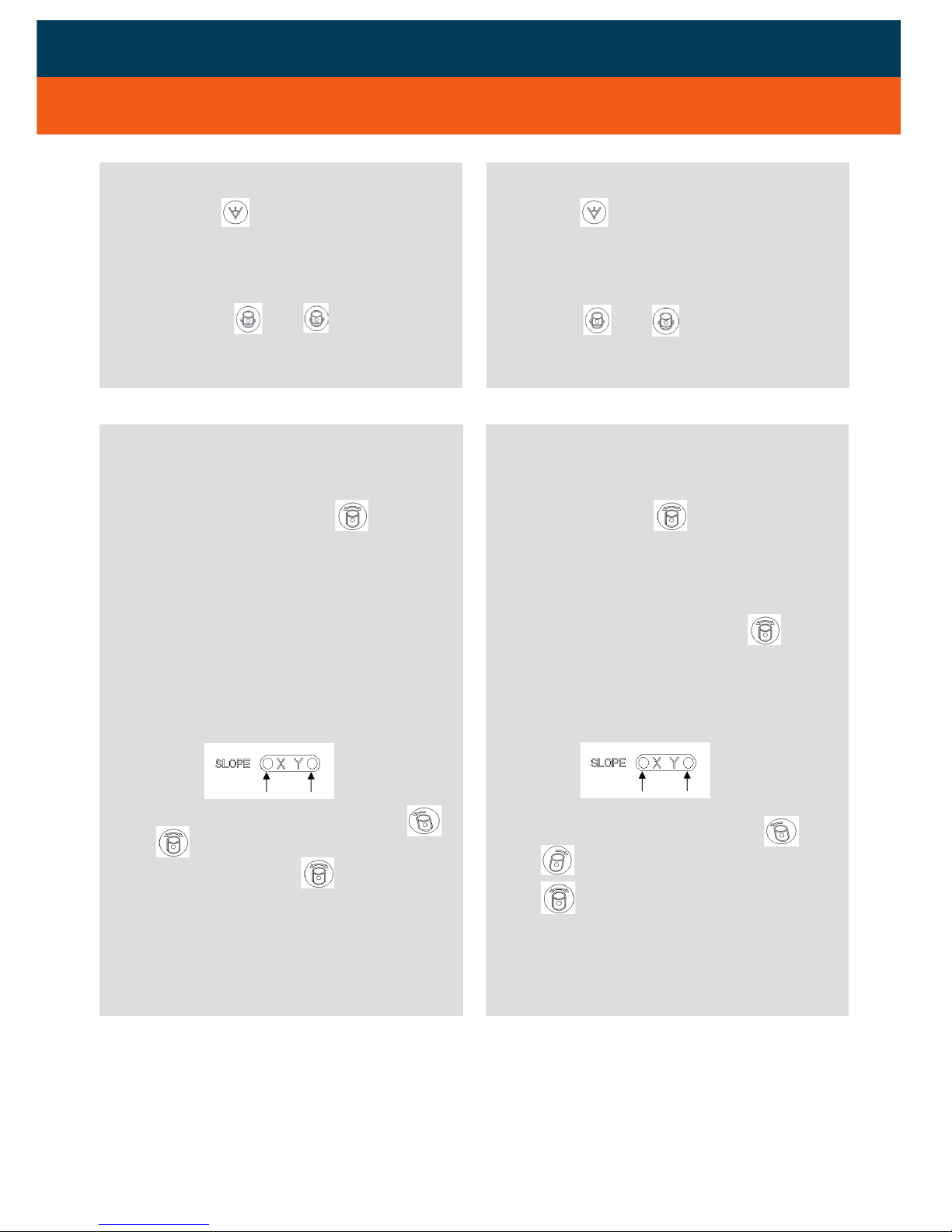

Scanning
Mit der Taste gelangt man in die Scan-
ningfunktion. Durch kurzes Drücken dieser
Taste können Sie folgende Scanning-Winkel
einstellen: 60°, 30° und 5° sowie Punktmo dus.
Mit den Tasten
und verändern Sie
die Richtung des Scanningbereichs nach links
oder rechts.

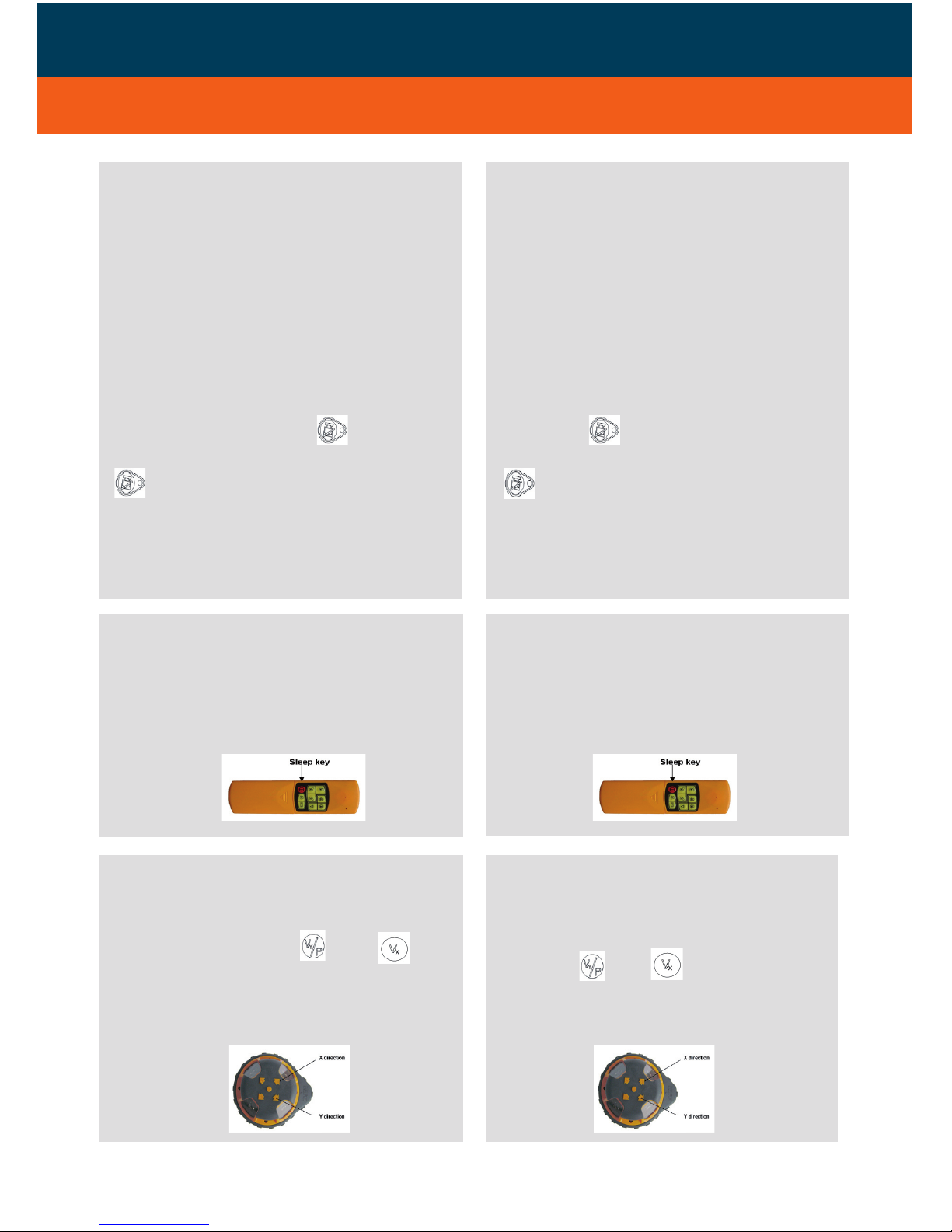

Neigungsfunktion
Neigungen können manuell bis ± 5° einge stellt werden. Mit der Taste
gelangen Sie in die Neigungsfunktion. In die ser Funktion ist die Selbstnivellierung ausge schaltet. Der Laser befindet sich im Manuell betrieb und kann z.B. mit einem Neigungs-
winkeladapter gekippt werden. Für den
Wechsel zwischen X- und Y-Achse Taste
kurz drücken.
Die eingestellte Achse wird durch die jewei lige Anzeigelampe bestätigt.
Die eingestellte Achse mit den Tasten
und neigen. Zum Verlassen der
Neigungsfunktion Taste länger als
1 Sek. gedrückt halten.
Ein Alarmsignal ertönt, wenn der Laser außer halb des Selbstnivellierbereiches ist und die
vier Laserlinien und der Scanpunkt blinken.
Scanning
Press key to switch from rotating to
scanning mode.With this key the scan range
can be changed in three steps: 60°, 30° and
5° as well as laser point mode.
With keys and the scan direction can
be changed counter-clockwise / clockwise.
Slope function
Slopes can be set up to ± 5° in X and Y
direction. Press key to enter the slope
function.
In that moment self-levelling mechanism is
disabled and the instrument enters the man ual mode. FL 1000 can now be tilted by
use of a grade mount. For change bet ween X and Y axis press button
shortly.
Respective indication lamps show the axis
chosen.
To tilt the axis chosen press keys
and . To quit the slope function press
key longer than 1 sec.
An acoustic alarm signal shows that unit is
out of self-levelling range and four laser lines
and scan point are blinking.
Page 6
6
TILT-Funktion
In Normalfunktion schaltet sich die TILT-Funk tion ca. 30 Sekunden nach dem Nivellieren
ein. Bei einer großen Lageveränderung (z. B.
unbeabsichtigtes Verstellen eines Stativ beines) kommt es zu einer Veränderung der
Bezugshöhe. Dies wird durch die TILT-Funk tion verhindert - das Gerät schaltet dann auch
innerhalb des Selbstnivellierbereiches ab:
Gerät einschalten und Selbstnivellierungsvor gang abwarten.
Durch Drücken der Taste kann die
TILT-Funktion ausgeschaltet werden. Knopf
zum Re-Aktivieren der Funktion drücken.
Wenn das Gerät nun aus seiner Lage gebracht
wird, stoppt die Rotation, und der Laserstrahl
blinkt (keine autom. Nachstellung).
Stand-by-Funktion
Wenn die Stand-by-Funktion aktiviert ist,
schaltet sich das Gerät automatisch aus,
wenn 30 Min. keine Taste betätigt wird. Ein schalten nur über die Fernbedienung.
Linien-Funktion
Die Laserlinien können einzeln geschaltet
werden. Mit den Tasten und
können Sie die vertikalen Linien ein- und aus schalten; Tasten nur kurz betätigen. Wenn
beide Linien gleichzeitig geschaltet sind, proji zieren sie ein Laserkreuz an der Decke.
TILT function
If level of FL 1000 is disturbed the instrument
will readjust itsself (within the self-levelling
range of 5°). If level is disturbed at large
range (i.e. if position of tripod leg has been
changed by mistake) a height offset will be
caused. This will be avoided by TILT function
- the instrument will shut off even within the
self-levelling range: Switch on unit and wait
until self-levelling procedure is completed.
Press key to switch off TILT-func tion. To re-activate TILT function press key
.
If level is now disturbed the unit will not re adjust itself but stop rotating.
Stand-by-function
If stand-by-function is activated unit automa tically switches off after 30 min. of no key
use. Switch on again with remote control
only.
Line function
The laser lines can be switched on and off
independently from each other.
Press key
and to switch on and
off the vertical lines. Press keys only
shortly. If both lines are switched on a laser
cross is projected to the ceiling.
Page 7
7
Empfängerbetrieb
Zur Verlängerung des Arbeitsbereiches kann
der FL 1000 mit Kombi-Empfänger FR 10
(im Lieferumfang) betrieben werden. Dazu
Taste lang drücken. Nun können Sie
mit Empfänger arbeiten. Am Gerät leuchtet
Anzeige .
Taste erneut lang drücken, um den
Empfängerbetrieb wieder auszuschalten.
Weitere Infos zum Empfängerbetrieb S. 8.
Use of receiver FR 10
To prolong the working range FL 1000 can be
used with receiver FR 10 (supplied with).
Press key
for 2 sec. FR 10 can now de-
tect the signal of FL 1000.
Lamp is lighting.
Press key again for 2 sec. to switch off
receiver mode.
Further information regarding use of recei ver please find on p. 8.
Alarmfunktion
Wenn das Gerät außerhalb des Selbstnivellier bereiches aufgestellt wurde (± 5°), ertönt ein
akustisches Alarmsignal. In diesem Fall blin ken die vertikalen Linien und der Laserpunkt
gleichzeitig.
Fernbedienung
Der FL 1000 kann auch mit Fernbdienung be trieben werden. Die Tastenfunktionen ent sprechen denen der Gerätetastatur. Die Reich weite der Fernbedienung beträgt max. 50 m.
Beachten Sie: Wenn die Stand-by-Funktion
aktiviert ist, sind alle Tasten inaktiv - bis auf
den An-/Aus-Schalter.
Alarm function
An audible alarm indicates the instrument was
set up outside of self-levelling range (± 5°).
Vertical lines and laser dot are blinking at the
same time.
Remote control
The FL 1000 can also be remote controlled.
The keys of the remote control are identical
to the keys of the instrument. The range of
the remote control is 50 m max.
Note: If stand-by-function is activated all keys
are inactive - except the on/off knob.
Anwendung
Der FL 1000 kann auf einer ebenen Fläche,
auf dem mitgelieferten Bodenstativ oder auf
einem handelsüblichen Stativ mit 5/8“-Adap ter betrieben werden. Hierfür Gerät vom Bo denstativ abschrauben.
Application
The FL 1000 can be run on an even surface,
on the floor mount supplied with as well as
on a tripod with 5/8“ connection. For this,
screw off floor tripod of the instrument.
Page 8
8

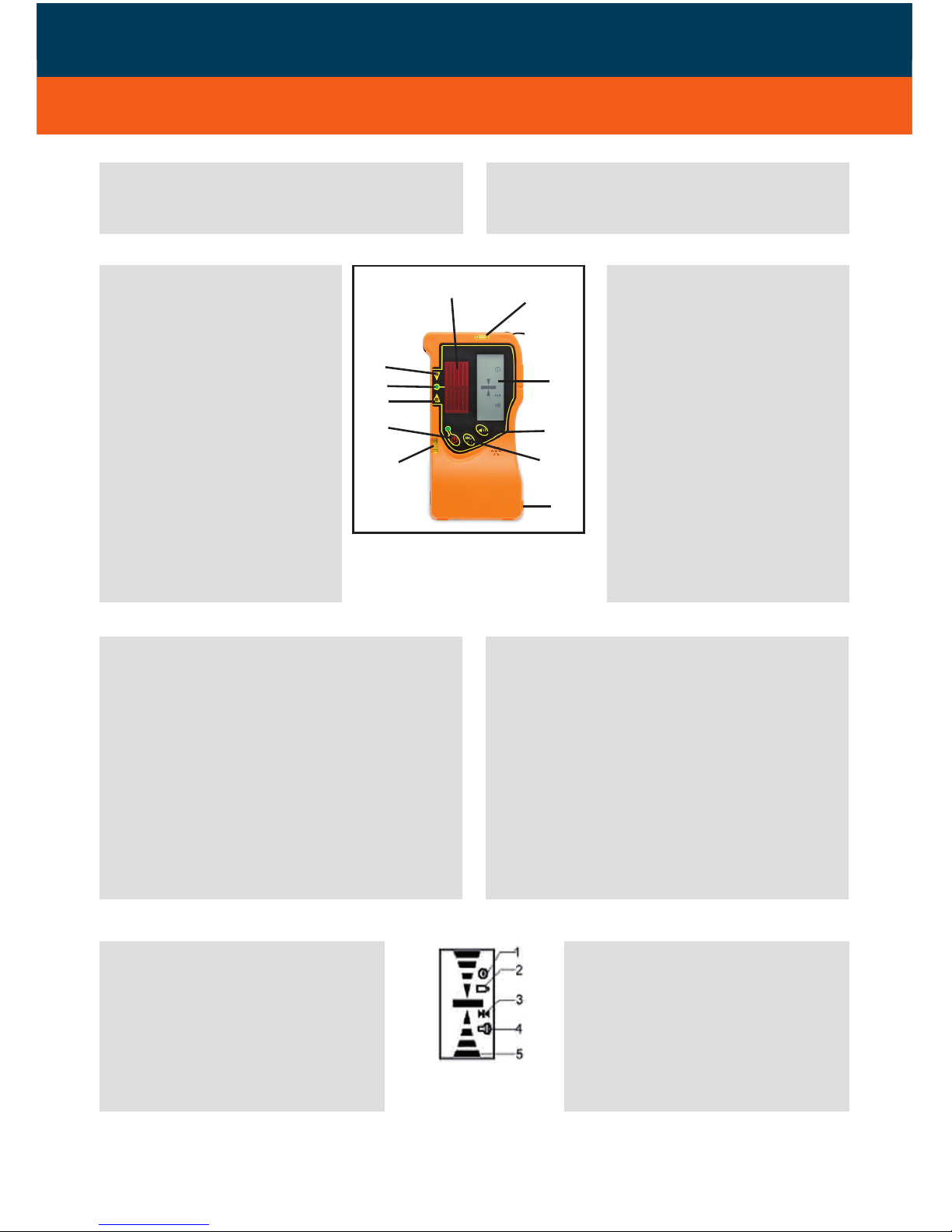

KOMBI-EMPFÄNGER FR 10
mit Halteklammer
1
5
3
2
4
6
7
9
8
10
BEDIENELEMENTE
1) Libelle
2) Display
3) Ton an/aus
4) Genauigkeit fein / normal
5) Libelle
6) An-/Aus-Schalter
Umschalter Rotations empfang / Linienempfang
7) Anzeige Referenz ober halb
8) Referenzhöhe
9) Anzeige Referenz unter halb
10 ) Empfangsfenster
11) Batteriefach (Rückseite)
11
Einlegen der Batterien
Batteriefachdeckel (11) abnehmen und 1 x
9V-Batterie gemäß dem Installationssymbol
einlegen - dabei Polarität beachten. Deckel
wieder schließen.
Halteklammer für Nivellierlatte
Der Empfänger kann in Verbindung mit der
Halteklammer an einer Nivellierlatte befestigt
werden.
SYMBOLE
1) Empfänger an / aus
2) Batteriezustandsanzeige
3) Genauigkeitsstufe fein / normal
4) Ton an / aus
5) Empfangsposition Laserstrahl
COMBI-RECEIVER FR 10
with clamp
FEATURES
1) Bubble
2) Display
3) Sound on / off
4) Accuracy fine / coarse
5) Bubble
6) On/Off knob
Switch rotation / line laser
7) Indicator receiver down
8) On level
9) Indicator receiver up
10 ) Receiving window
11) Battery compartment
(Reverse side)
Installation of batteries
Open battery compartment cover (11) and
put in 1 x 9V battery according to installation
symbol (take care to polarity) and close co ver.
Clamp for telescopic levelling rod
The receiver can be fixed to a levelling rod
by means of a receiver clamp.
SYMBOLS
1) Receiver on / off
2) Low battery indicator
3) Accuracy fine / coarse
4) Sound on / off
5) Receiving position of laser beam
Page 9
9

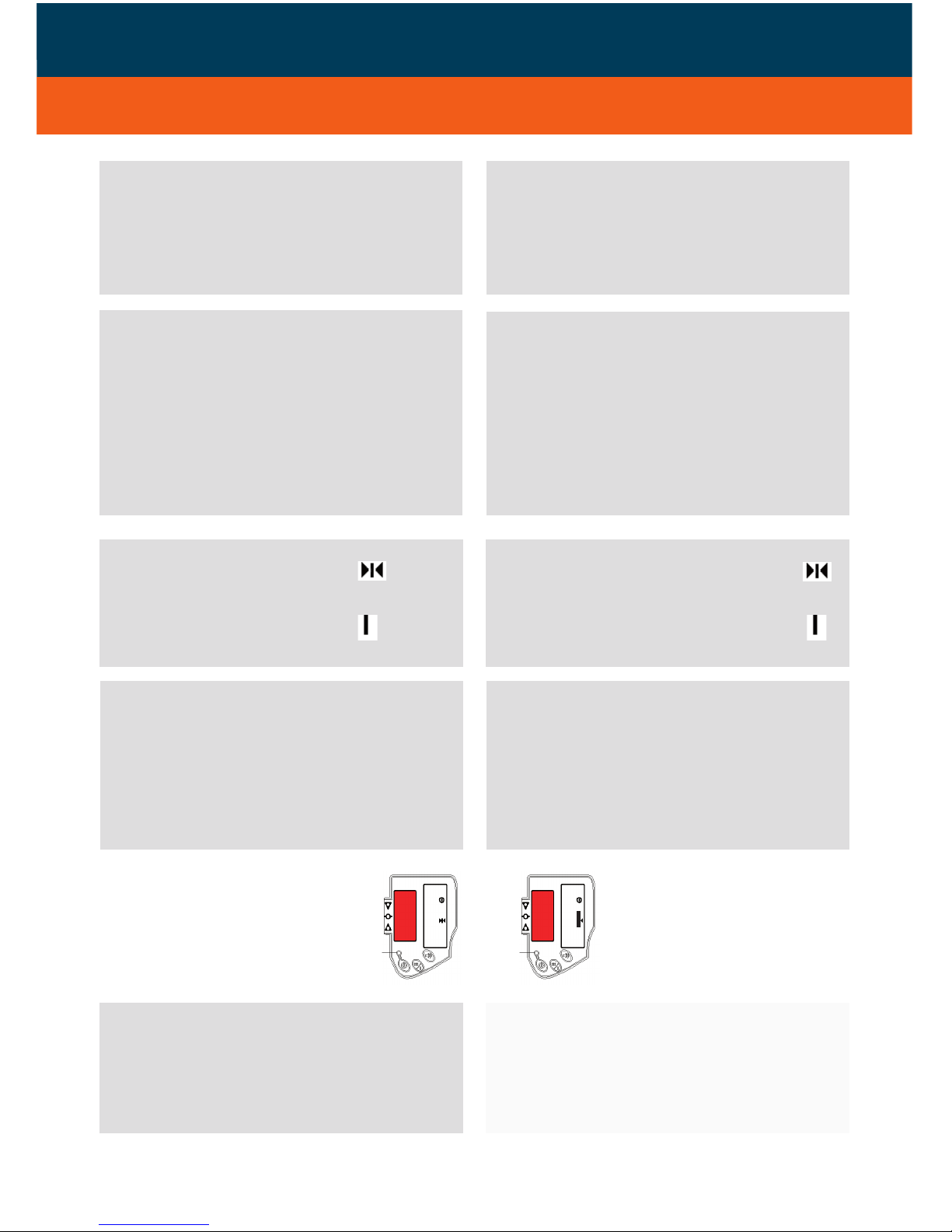

Genauigkeitseinstellung fein / normal
Der FR 10 ist für die Rotationsfunktion mit
zwei Genauigkeitsstufen ausgestattet. Zur
Auswahl Taste (4) drücken.
Rotationsfunktion - Linienfunktion
Mit dem An/Aus-Schalter (6) kann der Emp fänger zwischen Rotations- und Linienfunktion
umgeschaltet werden. Dazu Schalter lang ge drückt halten (kurz = an / aus).
Rote Lampe = Empfang der Laserlinien
Grüne Lampe = Empfang des rotierenden
Laserstrahls
Genauigkeit normal ± 2,5 mm
Displayanzeige
Genauigkeit fein ± 1,0 mm
Displayanzeige
Entfernungseinstellung nah / fern
Mit der gleichen Taste (4) kann in der Linien funktion von nah auf fern umgestellt werden:
Nahbereich: Empfangsbereich bis 10 m
Fernbereich: Empfangsbereich liegt über 15 m
Fig. 1a = Rotationsmodus - Grobeinstellung
der Genauigkeit
Fig. 1b = Rotationsmodus - Feineinstellung
der Genauigkeit
Green
Green
Fig. 1a Fig. 1b
Accuracy fine / coarse
The FR 10 offers two accuracy steps for rota tion mode: fine and coarse. Press key (4) to
switch from fine to coarse.
Rotation mode / Line mode
By means of the on / off knob (6) the receiver
can be switched from rotation mode to line
mode. For this, press key shortly (long =
on / off).
Red lamp = detection of laser lines
Green lamp = detection of rotation laser
beam
Detection accuracy coarse ± 2,5 mm
Symbol on display
Detection accuracy fine ± 1,0 mm
Symbol on display
Long / close distance detection
With the same key (4) - while line mode is
running - unit can be switched from long dis stance to close distance detection mode.
Close distance: Detection range up to 10 m
Long distance: Detection range over 15 m.
Fig. 1a = Rotation mode - Detection accu racy coarse
Fig. 1b = Rotation mode - Detection accu racy fine
Page 10
Red
Red
10

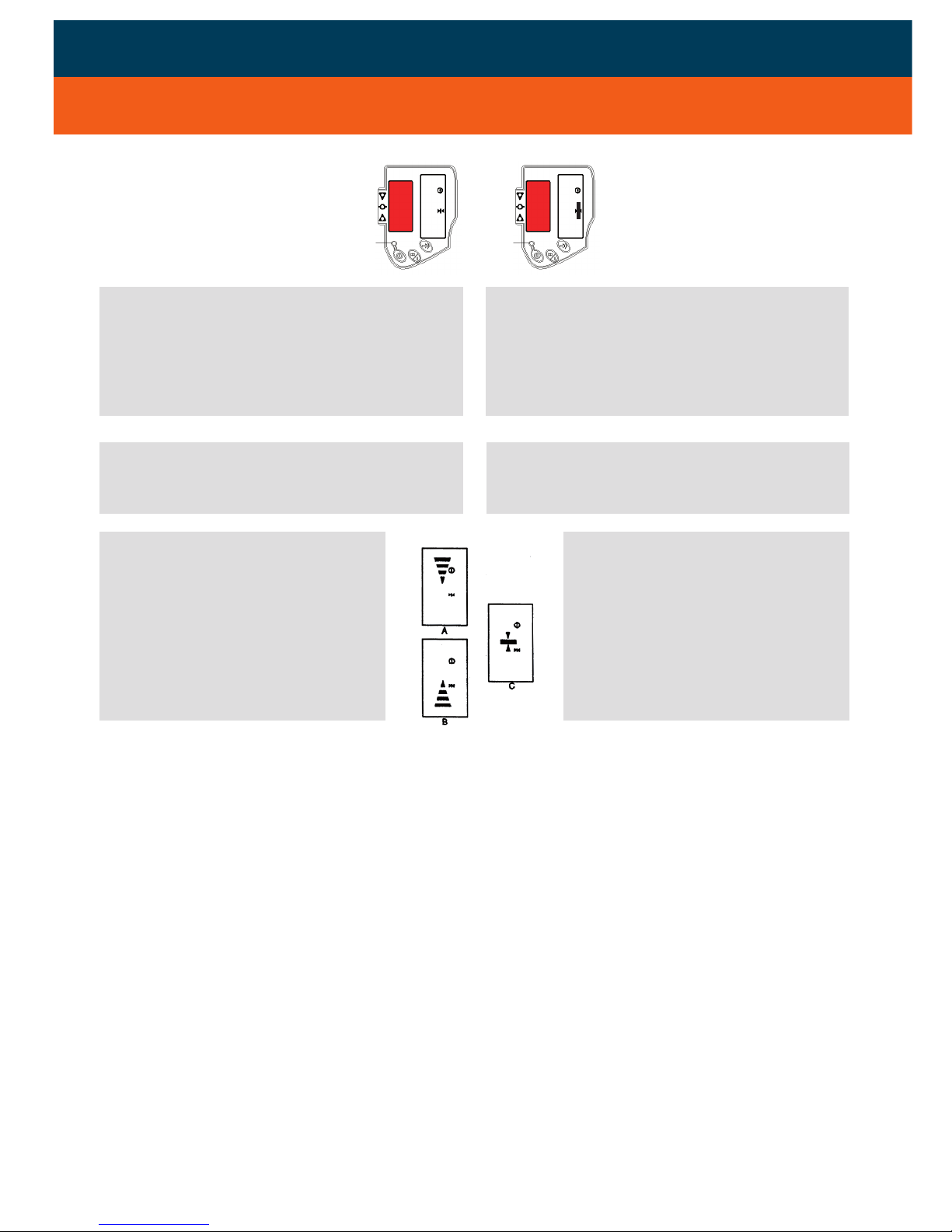

Fig. 2a
Fig. 2a = Linienmodus - Naheinstellung /
Distanz
Fig. 2b = Linienmodus - Ferneinstellung /
Distanz
Fig. 2b
Empfang des Laserstrahls mit entsprechender
Anzeige im Display
A) Empfänger nach unten bewegen
Akustisches Signal: schneller
Piep ton
B) Empfänger nach oben bewegen
Akustisches Signal: langsamer
Piepton
B) Korrekte Bezugshöhe
Akustisches Signal: Dauerton
Fig. 2a = Line mode - Accuracy detection
close
Fig. 2b = Line mode - Accuracy detection
long
Detection of laser beam with below display
indication
A) Move the receiver down
Acoustic signal: short frequent
beep
B) Move receicer up
Acoustic signal: long frequent
beep
B) On level
Acoustic signal: continuous beep
Page 11
11

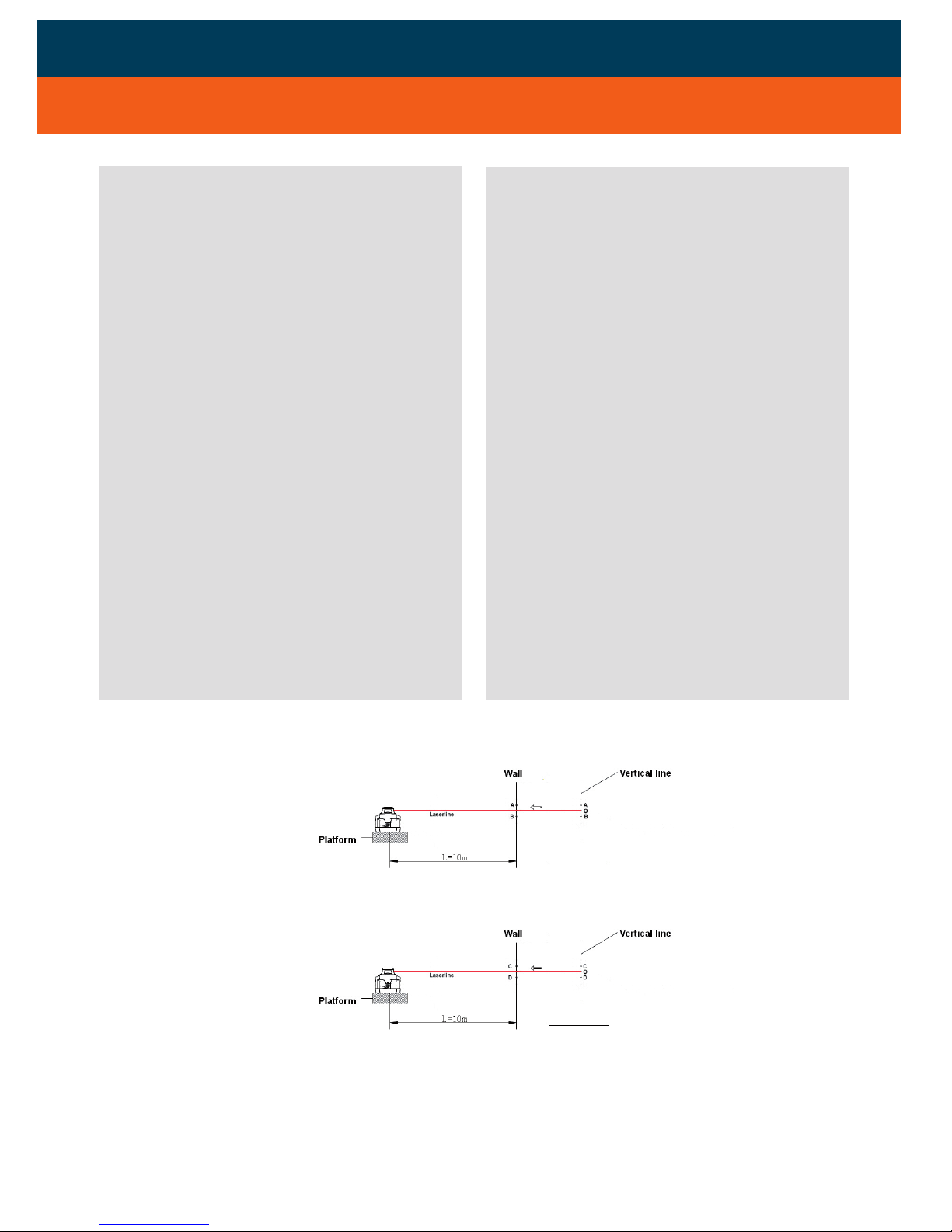

Prüfung der Nivelliergenauigkeit:
Stellen Sie den Laser mit der Tastaturseite in
Richtung Wand. Schalten Sie den Laser ein
und lassen ihn nivellieren. Markieren Sie die
Lage der Laserlinie auf dem senkrechten
Strich als A. Drehen Sie den Laser um 180
Grad, lassen ihn nivellieren, und markieren
Sie die Lage der Laserlinie als B auf der senk rechten Linie. Messen Sie den Abstand
zwischen A und B. Sollte dieser größer sein
als 2 mm, so muss der Laser im Service jus tiert werden. Markieren Sie die Mitte zwi schen A und B als O. Drehen Sie den Laser
mit der Griffseite zur Wand. Markieren Sie
die Laserlinie auf der senkrechten Linie als C,
drehen Sie den Laser um 180 Grad, und mar kieren Sie die Lage der Laserlinie als D auf
der senkrechten Linie. Sollte der Abstand von
C oder D zu O größer als 2 mm sein, so muss
der Laser im Service justiert werden.
Accuracy Check:
As shown in Fig. 1, make keypad side of the
instrument facing to the wall. Power on and
take the cross point of rotating laser line and
the vertical line on the wall as point A. Turn
the unit 180 degree, take the cross point of
rotating laser line and the vertical line on the
wall as point B. Measure the vertical distance
between point A and B. The result should not
be more then 2 mm. Otherwise the accuracy
is beyond tolerance and it needs to make
some adjustment at the service. Mark the
middle of point A and B as point O. As shown
in Fig. 2 make the side of the instrument ha ving the handle side facing to the wall, and
take the cross point of rotating laser line and
the vertical line on the wall as point C. Turn
the unit 180 degree again, and take the cross
point of the rotating laser line and the vertical
line on the wall as point D. Measure the verti cal distance between point O and points C, D.
If the vertical distance is more than 2 mm, it
means the accuracy is beyond tolerance and
it needs to make some adjustment at the ser vice.
Fig. 1
Fig. 2
Page 12

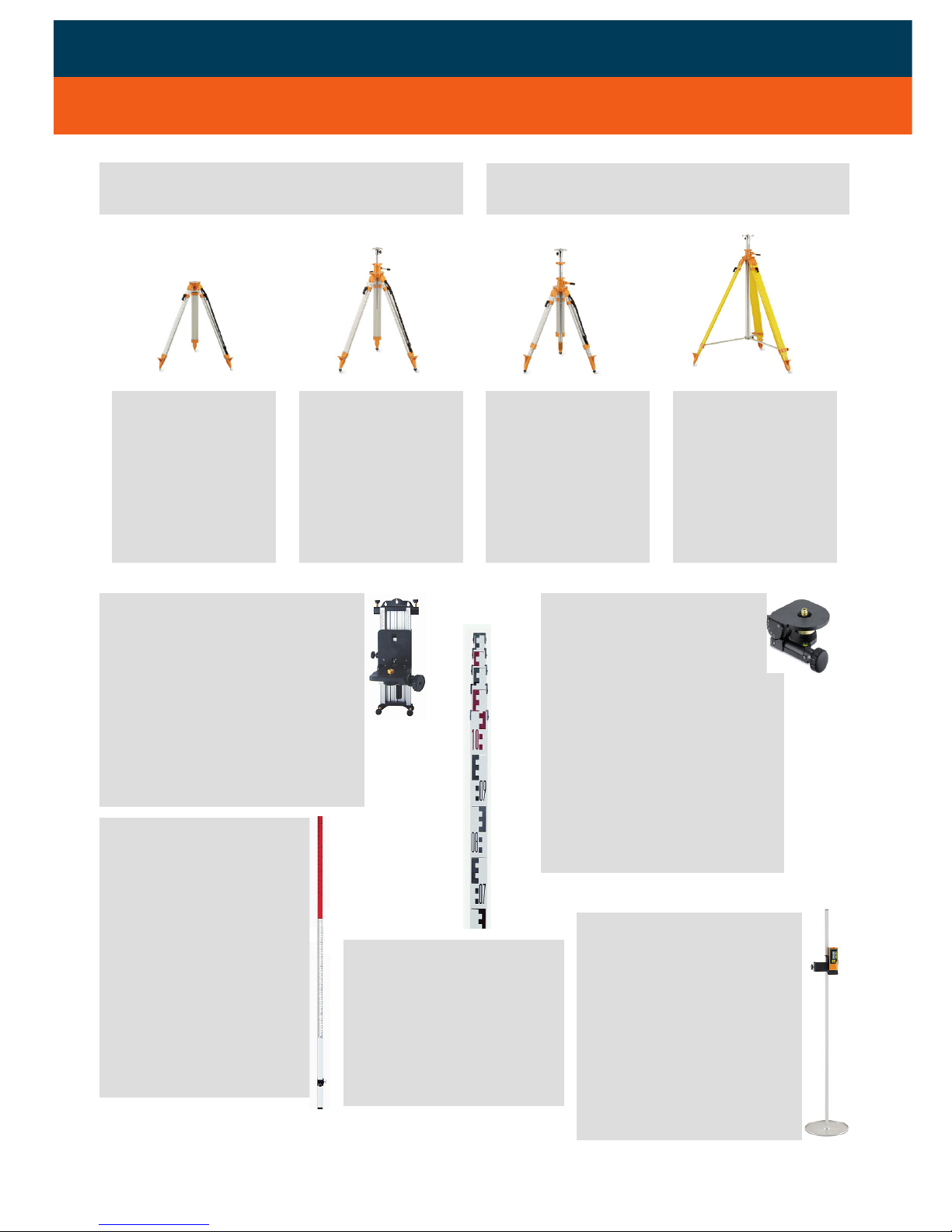

Optionales Zubehör
Aluminiumstativ
Aluminium tripod
FS 23
Länge / Length
105 -170 cm
Gewicht / Weight
3,8 kg
Art.-Nr./Ref. no.152
Kurbelstativ
Elevating tripod
FS 30-M
Länge / Length
65 - 200 cm
Gewicht / Weight
5,2 kg
Art.-Nr./Ref. no. 158
Kurbelstativ
Elevating tripod
FS 30-L
Länge / Length
90 - 285 cm
Gewicht / Weight
8,2 kg
Art.-Nr./Ref. no. 156
Kurbelstativ
Elevating tripod
FS 30-XL
Länge / Length
166 - 380 cm
Gewicht / Weight
15,6 kg
Art.-Nr./Ref. no. 159
Wand- und Deckenhalter /
Wall and Ceiling Mount
WH1
Zur Befestigung des Lasers an Wand oder Deckenprofilen. Ideal im Innen ausbau, z.B. zum Abhängen von
Decken.
To fix the laser on a wall or ceiling.
E.g. to make out drop ceiling, ...
Art.-Nr./Ref. no. 290600
Betonierteller /
Screeding Pole
Zur Höhenkontrolle bei Beto nierarbeiten (Empfänger wird
am Vierkantrohr befestigt).
To attach the laser receiver
for checking heights during
concrete works.
Höhe / Height 1,5 m
Ø des Tellers / Ø of disc 38 cm
Art.-Nr./Ref. no 290800
Teleskop-Nivellierlatte
Telescopic levelling rod
TN 14/15
Aus Aluminium
Made of aluminium
4 m - Art.-Nr./Ref. no. 484
5 m - Art.-Nr./Ref. no. 485
Teleskop-Nivellierlatte
Telescopic levelling rod
TN 20-Kombi
Durchgehende mm-Teilung
Direkte vorzeichenrichtige
Ablesung der Höhenunter schiede.
Graduation in mm
For direct reading of height
difference.
Länge / Length 2,40 m
Aus Aluminiun
Made of aluminium
Art.-Nr./Ref. no. 482
12
Neigungswinkeladapter
Grade mount
Für Rotationslaser mit abschalt barer Automatik
Neigungseinstellung 0 bis 90°
Feintrieb mit Teilung
5/8“-Anschluss
To set slopes of 0 to 90° with
rotating laser levels in manual
mode
Graduated slow motion screw
Fits to any tripod with 5/8“ con nection
Art.-Nr. / Ref. no. 290700
OPTIONAL ACCESSORIES
OPTIONALES ZUBEHÖR
Page 13
13
Care and cleaning
Please handle measuring instruments with
care.
Clean with soft cloth only after any use. If
necessary damp cloth with some water: If
instrument is wet clean and dry it carefully.
Pack it up only if it is perfectly dry.
Transport in original container / case only.
•
•
•
•
Umgang und Pflege
Messinstrumente generell bitte sorgsam be-
behandeln.
Nach Benutzung mit weichem Tuch reinigen
(ggfs. Tuch etwas in Wasser tränken). Wenn
das Gerät feucht war, sorgsam trocknen.
Erst in den Koffer oder die Tasche packen,
wenn es absolut trocken ist.
Transport nur in Originalbehälter oder- tasche.
•
•
•
•
SAFETY INSTRUCTIONS
SICHERHEITSHINWEISE
Bestimmungsgemäße Verwendung
Das Gerät sendet einen sichtbaren Laserstrahl
aus, um z.B. folgende Messaufgaben durchzu führen: Ermittlung von Höhen; rechten Win keln, Ausrichtung von horizontalen und verti kalen Bezugsebenen sowie Lotpunkten.
I ntended use of instrument
The instrument emits a visible laser beam in
order to carry out the following measuring
tasks (depending on instrument): Setting up
heights, horizontal and vertical planes, right
angles and plumbing points.
Warn- und Sicherheitshinweise
Bitte richten Sie sich nach den Anweisungen
der Bedienungsanleitung.
Anleitung vor Benutzung des Gerätes lesen.
Blicken Sie niemals in den Laserstrahl, auch
nicht mit optischen Instrumenten. Es besteht
die Gefahr von Augenschäden.
Laserstrahl nicht auf Personen richten.
Die Laserebene soll sich über der Augenhöhe
von Personen befinden.
Niemals das Gehäuse öffnen. Reparaturen nur
vom autorisierten Fachhändler durchführen
lassen.
Keine Warn- oder Sicherheitshinweise entfer nen.
Lasergerät nicht in Kinderhände gelangen
lassen.
Gerät nicht in explosionsgefährdeter Umge bung betreiben.
•
•
•
•
•
•
•
•
•
Safety instructions:
Please follow up instructions given in opera-
tors’ manual.
Do not stare into beam. Laser beam can lead
to eye injury. A direct look into the beam
(even from greater distance) can cause da mage to your eyes.
Do not aim laser beam at persons or animals.
The laser plane should be set up above eye
level of persons.
Use instrument for measuring jobs only.
Do not open instrument housing. Repairs
should be carried out by authorized work shops only. Please contact your local dealer.
Do not remove warning labels or safety
instructions.
Keep instrument away from children.
Do not use instrument in explosive environ ment.
•
•
•
•
•
•
•
•
•
Page 14
14
Laserwarnschilder der Klasse 3R sind gut
sichtbar am Gerät angebracht.
Laser class 3R warning labels on the laser
instrument.
Umstände, die das Messergebnis verfälschen
können
Messungen durch Glas- oder Plastikscheiben;
verschmutzte Laseraustrittsfenster;
Sturz oder starker Stoß. Bitte Genauigkeit
überprüfen.
Große Temperaturveränderungen: Wenn das
Gerät aus warmer Umgebung in eine kalte
oder umgekehrt gebracht wird, vor Benutzung
einige Minuten warten.
•
•
•
•
Specific reasons for erroneous measuring
results
Measurements through glass or plastic win-
dows;
Dirty laser emitting windows.
After instrument has been dropped or hit.
Please check accuracy.
Large fluctuation of temperature: If instru ment will be used in cold areas after it has
been stored in warm areas (or the other way
round) please wait some minutes before car rying out measurements.
•
•
•
•
Laserklassifizierung
Das Gerät entspricht der Lasersicherheits klasse 3R gemäß der Norm DIN EN
60825-1:2003-10.
Geräte der Laserklasse 3R sollten nur durch
Personen betrieben werden, die mit dem Ein satz von Lasern vertraut sind.
Anwendungsbereiche sollten mit Laserwarn schildern gekennzeichnet werden. Der Laser strahl sollte nicht über unbewachte Bereiche
hinausgehen.
Vorsichtsmaßnahmen sind zu treffen, damit
der Laserstrahl nicht ungewollt auf Flächen
fällt, die wie ein Spiegel reflektieren und dass
Personen nicht direkt in den Laserstrahl
blicken.
Laser classification
The instrument is a laser class 3R laser pro duct according to DIN IEC 60825-1:2003-10.
The measuring tool should be operated by
persons who are familiar with the handling
of laser devices.
According to EN 60825-1, this includes,
among other things, the knowledge about
the biological effects of the laser to the eyes
and the skin as well as the correct use of
laser protection devies in order to avoid
dangers.
Page 15
15
Electromagnetic acceptability (EMC)
It cannot be completely excluded that this
instrument will disturb other instruments
(e.g. navigation systems);
will be disturbed by other instruments (e.g.
intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).
Elektromagnetische Verträglichkeit
Es kann nicht generell ausgeschlossen wer den, dass das Gerät andere Geräte stört
(z.B. Navigationseinrichtungen);
durch andere Geräte gestört wird (z.B.
elektromagnetische Strahlung bei erhöhter
Feldstärke z.B. in der unmittelbaren Nähe
von Industrieanlagen oder Rundfunksendern).
CE-Konformität
Das Gerät hat das CE-Zeichen gemäß den
Normen EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
CE-Conformity
Instrument has CE-mark according to
EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
Garantie
Die Garantiezeit beträgt zwei (2) Jahre, be ginnend mit dem Verkaufsdatum.
Die Garantie erstreckt sich nur auf Mängel
wie Material-oder Herstellungsfehler, sowie
die Nichterfüllung zugesicherter Eigenschaf ten,
Ein Garantieanspruch besteht nur bei bestim mungsgemäßer Verwendung. Mechanischer
Verschleiß und äußerliche Zerstörung durch
Gewaltanwendung und Sturz unterliegen nicht
der Garantie. Der Garantieanspruch erlischt,
wenn das Gehäuse geöffnet wurde. Der Her steller behält sich vor, im Garantiefall die
schadhaften Teile instand zusetzen bzw. das
Gerät gegen ein gleiches oder ähnliches (mit
gleichen technischen Daten) auszutauschen.
Ebenso gilt das Auslaufen der Batterie
nicht als Garantiefall.
Warranty
This product is warranted by the manufac turer to the original purchaser to be free from
defects in material and workmanship under
normal use for a period of two (2) years from
the date of purchase.
During the warranty period, and upon proof
of purchase, the product will be repaired or
replaced (with the same or similar model at
manufacturers option), without charge for
either parts or labour.
In case of a defect please contact the dealer
where you originally purchased this product.
The warranty will not apply to this product if
it has been misused, abused or altered.
Without limiting the foregoing, leakage of the
battery, bending or dropping the unit are
presumed to be defects resulting from misuse
or abuse.
Page 16
geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 49 21 45
Fax +49 561 49 72 34
Email: [email protected]
www.geo-fennel.de
Haftungsausschluss
Der Benutzer dieses Produktes ist angehalten,
sich exakt an die Anweisungen der Bedie nungsanleitung zu halten. Alle Geräte sind vor
der Auslieferung genauestens überprüft wor den. Der Anwender sollte sich trotzdem vor
jeder Anwendung von der Genauigkeit des
Gerätes überzeugen.
Der Hersteller und sein Vertreter haften nicht
für fehlerhafte oder absichtlich falsche Ver wendung sowie daraus eventuell resultierende
Folgeschäden und entgangenen Gewinn.
Der Hersteller und sein Vertreter haften nicht
für Folgeschäden und entgangenen Gewinn
durch Naturkatastrophen wie z.B. Erdbeben,
Sturm, Flut, usw. sowie Feuer, Unfall, Ein griffe durch Dritte oder einer Verwendung
außerhalb der üblichen Einsatzbereiche.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
geänderte oder verlorene Daten, Unterbre chung des Geschäftsbetriebes usw., die durch
das Produkt oder die nicht mögliche Verwen dung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn resul tierend aus einer nicht anleitungsgemäßen
Be dienung.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäße Ver wendung oder in Verbindung mit Produkten
anderer Hersteller verursacht wurden.
Exceptions from responsibility
The user of this product is expected to follow
the instructions given in operators’ manual.
Although all instruments left our warehouse
in perfect condition and adjustment the user
is expected to carry out periodic checks of
the product’s accuracy and general perfor mance.
The manufacturer, or its representatives,
assumes no responsibility of results of a faul ty or intentional usage or misuse including
any direct, indirect, consequential damage,
and loss of profits.
The manufacturer, or its representatives,
assumes no responsibility for consequential
damage, and loss of profits by any disaster
(earthquake, storm, flood etc.), fire, accident,
or an act of a third party and/or a usage in
other than usual conditions.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits due to a change of data,
loss of data and interruption of business etc.,
caused by using the product or an unusable
product.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits caused by usage other
than explained in the users‘ manual.
The manufacturer, or its representatives,
assumes no responsibility for damage caused
by wrong movement or action due to connec ting with other products.
10/2007
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
Loading...
