Genua xsi Quick Start Manual [de, en]

Page 1

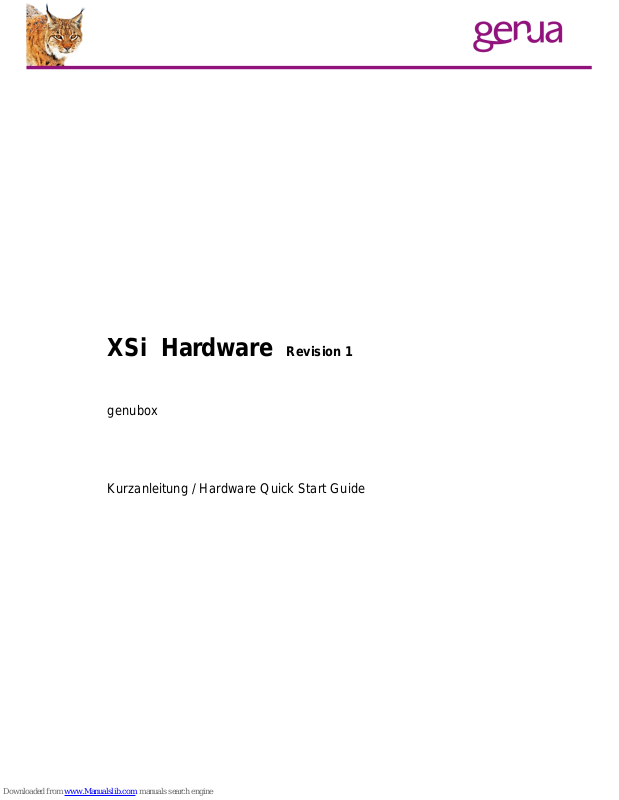

XSi Hardware Revision 1
genubox
Kurzanleitung / Hardware Quick Start Guide
Page 2
2
Page 3
Sprachen / Languages
1 Deutsche Kurzanleitung................................................................................................... 4
3
Page 4
Deutsche Kurzanleitung
Inhaltsverzeichnis
1 Lieferumfang 5 2 Übersicht XSi Hardware 5 3 Einbau mit Hutschiene 6 4 Zugriffsmöglichkeiten und Grundkonfiguration 7 5 Boot-Menü und BIOS 8 6 PXE-Boot 8 7 Übersicht LED-Anzeigen 9 8 Hardware-Spezifikationen 9 9 Gewährleistungsregelungen 10 10 So erreichen Sie uns: 10
4
Page 5
1 Lieferumfang
• XSi Hardware
• Konsolenkabel
• XSi Hardware Kurzanleitung
• 1x Hutschienenklammer (vormontiert)

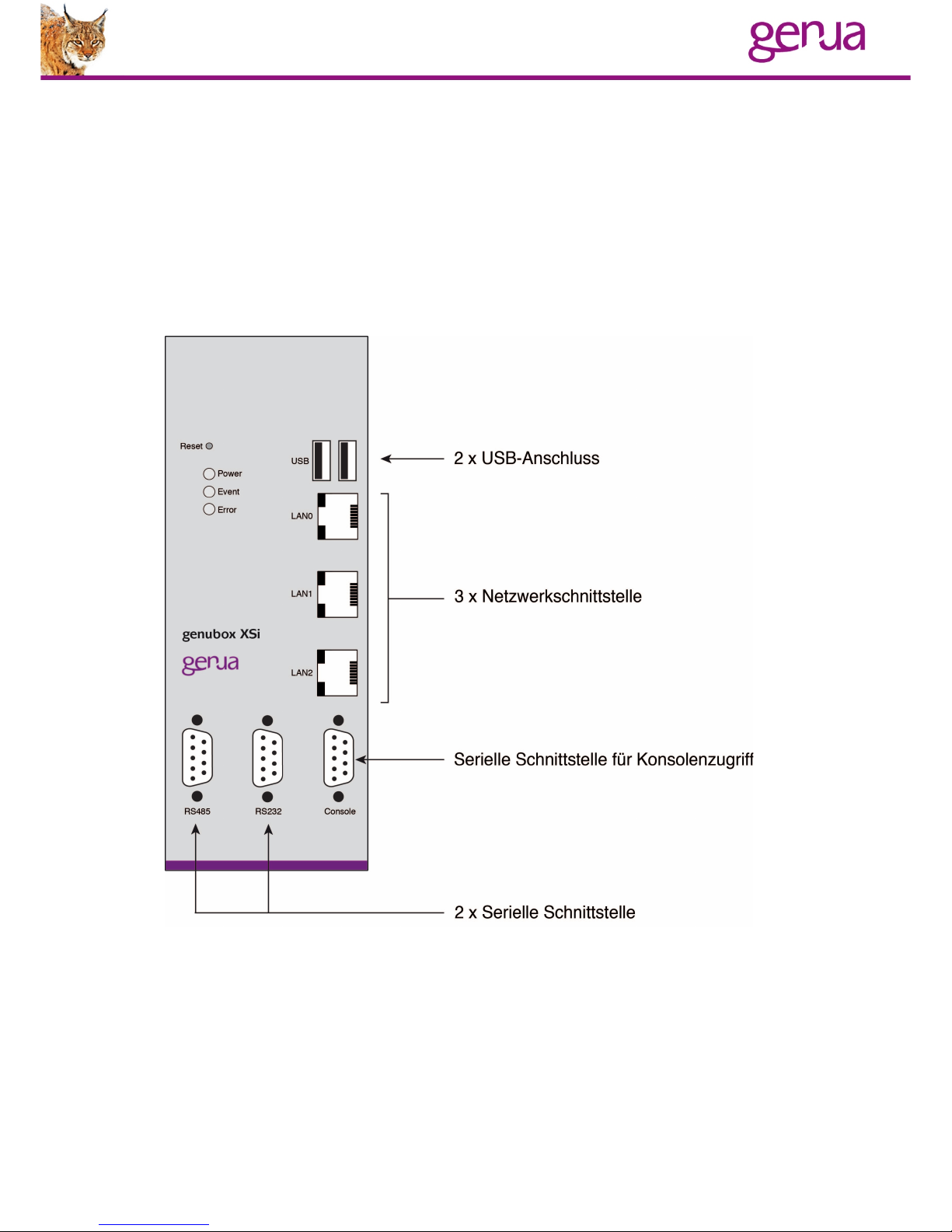

2 Übersicht XSi Hardware
5
Page 6

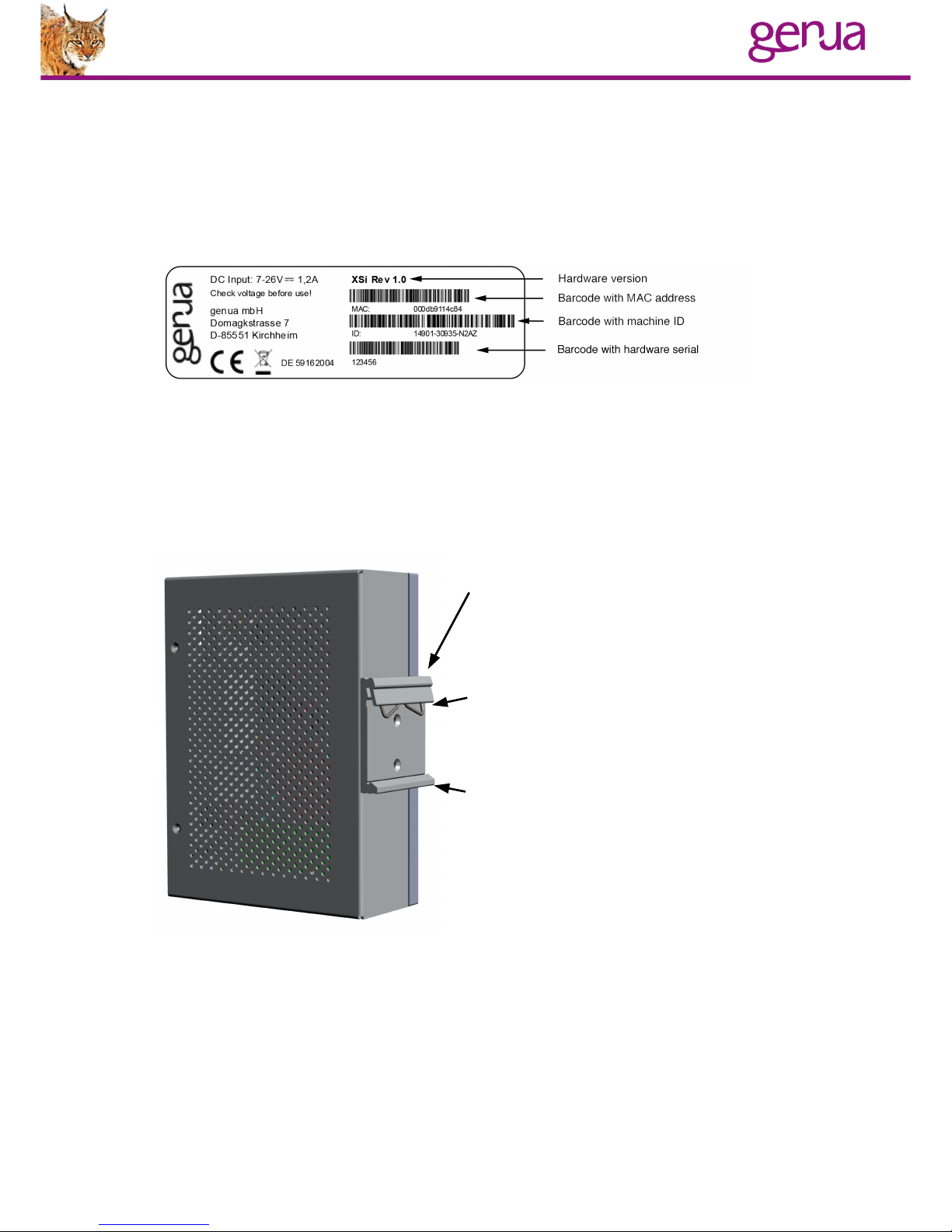

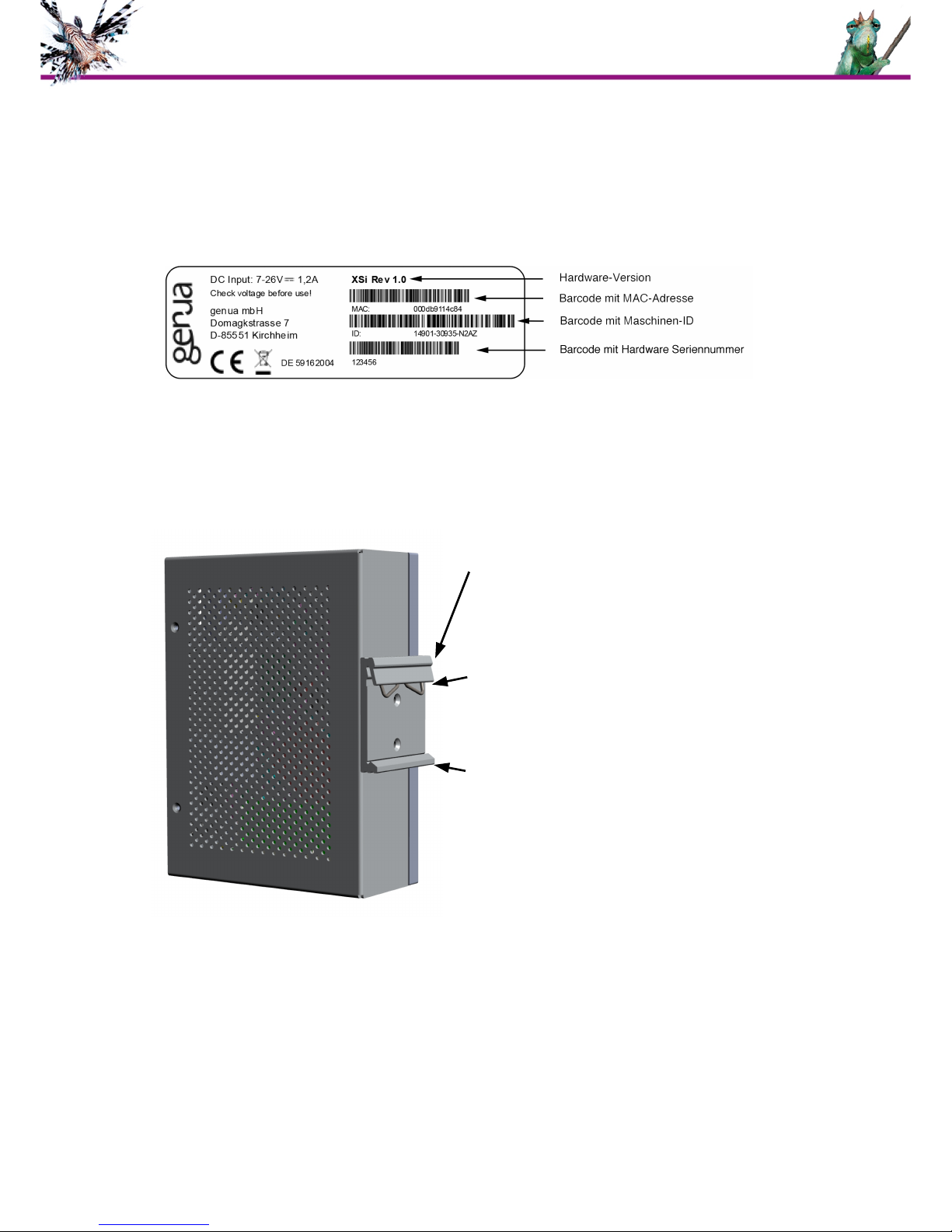

Auf dem Gehäuse befinden sich ein Label mit drei Strichcodes sowie der Angabe, um welche Hardware es sich handelt. Ein Strichcode enthält die MAC-Adresse, der zweite Strichcode enthält die genua Maschinen ID und der letzte die Seriennummer der Hardware.
3 Einbau mit Hutschiene
Sie können die XSi Hardware auf einer Hutschiene montieren. Die Hutschienenklemme der XSi Hardware ist im Auslieferungszustand bereits angebracht. Gehen Sie bei der Montage mit Hutschiene wie folgt vor:
1. Achten Sie beim Anbringen an die Hutschiene darauf, dass sich die Seite mit den Federn der Hutschienenklemme oben befindet.
2. Haken sie die Seite der Hutschienenklemme mit den Federn von oben in die Hutschiene ein.
3. Drücken Sie danach den unteren Teil der XSi Hardware an die Hutschiene, bis der untere Teil der Hutschienenklemme in der Hutschiene einrastet.
6
Page 7
4 Zugriffsmöglichkeiten und Grundkonguration
Serielle Konsole
• Schließen Sie die XSi Hardware mit dem mitgelieferten
Konsolenkabel an die passende serielle Schnittstelle Ihres Rechners an.
• Öffnen Sie ein serielles Terminalprogramm (unter Windows z. B.
PuTTY oder SecureCRT, unter Unix z. B. tip, cu, minicom oder kermit).
• Verwenden Sie folgende Default-Verbindungseinstellungen:
• 115200 Baud
• 8 bit
• Keine Parity (None)
• 1 Stopbit
• Hardware Flow Control
• Bitte nutzen Sie zur weiteren Installation die Handbücher auf unserer
Website: https://www.genua.de/support/downloads/handbuecher.html
• Bitte beachten Sie bei Neuinstallation, welche Software-Version
durch die Hardware unterstützt wird: https://www.genua.de/support/downloads/hardwareinformationen
7
Page 8
5 Boot-Menü und BIOS
Sie gelangen ins Bootmenü, indem Sie während des Bootvorgangs die Taste "s" drücken.
Sie verlassen das BIOS indem Sie „q“ drücken. Die Appliance fragt Sie dann, ob Sie die Änderungen sichern oder verwerfen möchten.
6 PXE-Boot
Wenn Sie Ihre Appliance über genucenter verwalten, drücken Sie „Shift + N“ während des Memory-Tests (am Anfang des Bootvorgangs) bis der PXE-Boot startet.
8
Page 9
7 Übersicht LED-Anzeigen
Ereignis Power Error Event Smartcard
Strom an leuchtet Boot-Vorgang leuchtet
kurz auf
Boot-Vorgang beendet
aus
USB-Install blinkt USB-Install
beendet
aus
genucenter Update
blinkt
Aktion mit Smart­card
blinkt, leuchtet danach durchgehend
Smartcard einstecken/abzie hen
leuchtet
8 Hardware-Spezikationen
• CPU: AMD Geode LX800 (500MHz)
• RAM: 256 MB
• Flashspeicher: 1 GB industrial grade CF Karte von ATP
• Anschlüsse: ◦ 3x 100MBit/LAN
◦ 1x RS485 ◦ 1x RS232 ◦ 1x Konsole ◦ 2x USB ◦ Phoenix Contact Stecker
9
Page 10
9 Gewährleistungsregelungen
Ausschließlich qualifiziertes und geschultes Fachpersonal darf unter Einhaltung der ESD-Richtlinien folgende Arbeiten selbst durchführen:
• Zurücksetzen des BIOS / CMOS Reset
Ein Gewährleistungsverlust erfolgt automatisch bei den folgenden Schäden:
• ESD-Schäden (z.B. durch Nichteinhaltung der ESD-Richtlinien)
• Mechanischen Schäden u.a. an Bauteilen
• Schäden oder Verschleiß durch grobe Verunreinigungen
• Übertakten von Hardware-Komponenten
Oder bei folgenden nachweisbaren Hardware-Eingriffen:
• Änderungen in der Systemkonfiguration, die Einfluss auf den
Energieverbrauch nach sich ziehen
• Änderungen in der Systemkonfiguration, die Einfluss auf die
Softwarefunktionalität / Kompatibilität zueinander haben
Achtung: klären Sie im Zweifelsfall eigenmächtige Reparaturen mit uns ab. Nutzen Sie hierfür die Mailadresse [email protected] oder rufen Sie unsere Servicenummer unter +49 (0)89 991950-900 an.
10 So erreichen Sie uns:
genua Gmbh, Domagkstraße 7, 85551 Kirchheim bei München tel +49 89 991950-0, fax +49 89 991950-999, [email protected], www.genua.de
10
Page 11
English Hardware Quick Start Guide
Table of Contents
11
Page 12
11 Scope of Delivery
• XSi Hardware
• Serial null modem cable
• XSi Hardware Quick Start Guide
• 1x clip for mounting on DIN rails

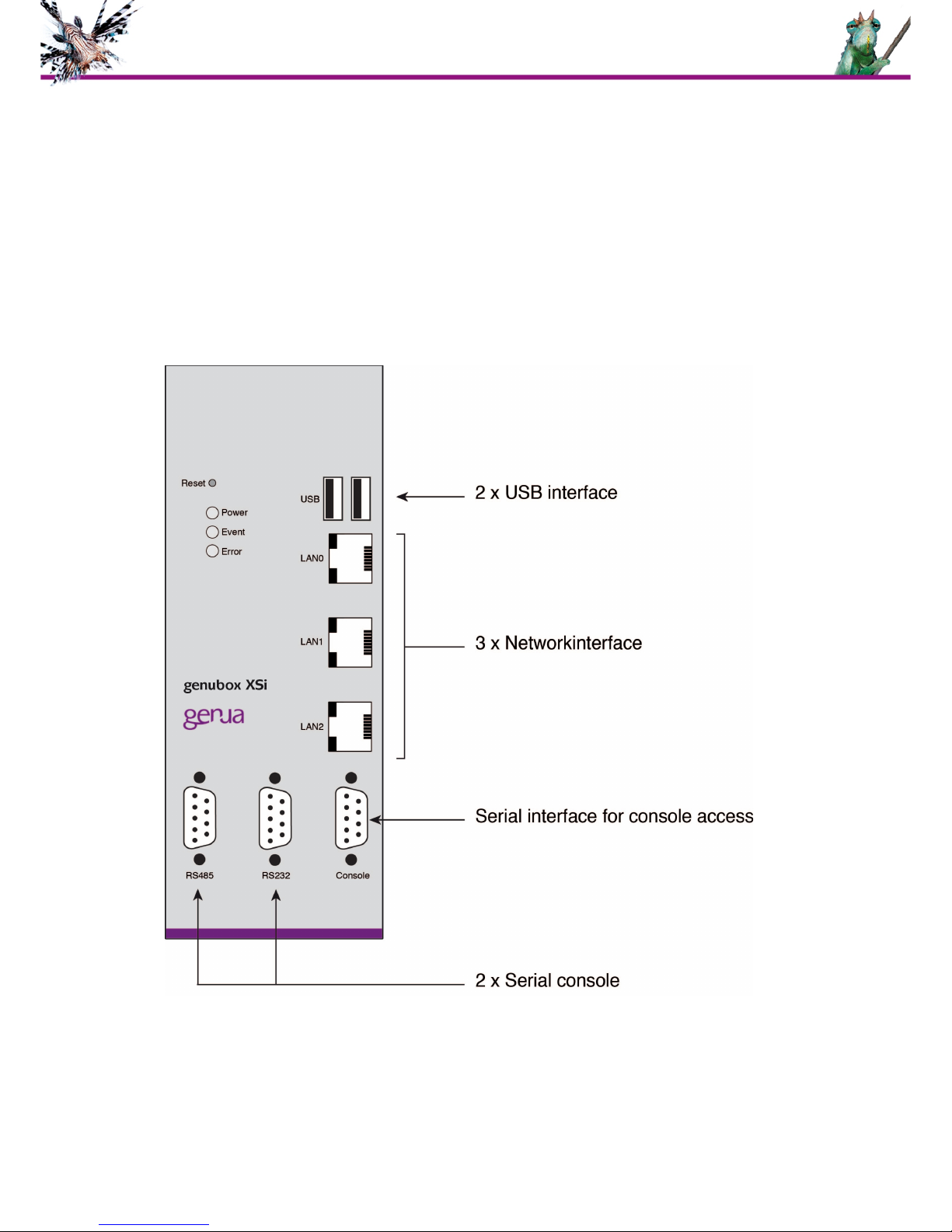

12 Overview XSi Hardware
12
Page 13
A label with three barcodes and hardware information is attached to the chassis. One barcode contains the MAC address, the second one contains the genua machine ID and the last one contains the hardware serial number.
13 Mounting on DIN Rails
The XSi hardware can be mounted vertically or horizontally on a DIN rail (also known as a cap rail or top hat rail outside of Europe). The DIN rail clamps shipped with the unmodified XSi hardware have already been assembled. Mounting the device on DIN Rails:
1. When mounting the hardware on the rail, the rail clamp side with the spring must be on top.
2. Insert the clamp into the rail from above.
3. Then press the lower part of the XSi hardware to the rail until the rail clamp catches in the rail.
13
Page 14
14 Methods of Access and Basic Conguration
Serial Console
• Attach the XSi hardware with the supplied null modem cable to a
serial interface on your computer.
• Start a serial terminal program (Windows: e.g., PuTTY or
SecureCRT. Unix: e.g., tip, cu, minicom or kermit).
• Use the default connection settings:
• 115200 Baud
• 8 bit
• No parity
• 1 stop bit
• Hardware Flow Control
• For further information regarding the installation, please use the
manuals on our website: https://www.genua.de/en/support/downloads/manuals.html
• Please note when reinstalling the software which version is
supported by the hardware: https://www.genua.de/support/downloads/hardwareinformation
14
Page 15
15 Boot Menu and BIOS
Press the „s“ key during memory testing to enter the BIOS. Leave the BIOS by entering „q“. The system will prompt you to save or
discard the new configuration.
16 PXE Boot
If you want to use the genucenter Management Station, you need to boot via PXE. During the memory test (at boot begin) press „Shift + N“ until PXE boot starts.
15
Page 16
17 Overview LED Display
Event Power Error Event Smartcard
Power on on Boot in progress short flash Boot complete off USB install in
progress
blinking
USB install complete
off
genucenter update in progress
blinking
Action with Smartcard
blinking, then continously on
Smartcard is being inserted or pulled out
on
18 Hardware Specication
• CPU: AMD Geode LX800 (500MHz)
• RAM: 256 MB
• Flash memory: 1 GB industrial grade CF card made by ATP
• Interfaces: ◦ 3x 100MBit/LAN
◦ 1x RS485 ◦ 1x RS232 ◦ 1x Console ◦ 2x USB ◦ Power via Phoenix Contact connector (held by screw)
16
Page 17
19 Warranty Conditions
Subject to ESD directives, only qualified and trained personnel may conduct the following operations:
• BIOS / CMOS reset
Loss of warranty automatically occurs in case of the following defects:
• ESD damage (e. g. caused by violation of the ESD directives)
• Mechanical damage (e.g. of components)
• Damage or abrasion caused by careless contamination
• Overclocking of hardware components
Or the following verifiable hardware manipulations:
• Changes in the system configuration that impact system energy
consumption
• Changes in the system configuration that impact software
functionality / mutual compatibility
Important: In doubt check with us any unauthorized repairs. Therefor contact the email address [email protected] or our service number: +49 (0)89 991950-900.
20 Contact us at:
genua Gmbh, Domagkstraße 7, 85551 Kirchheim/Munich tel +49 89 991950-0, fax +49 89 991950-999, [email protected], www.genua.de
17
