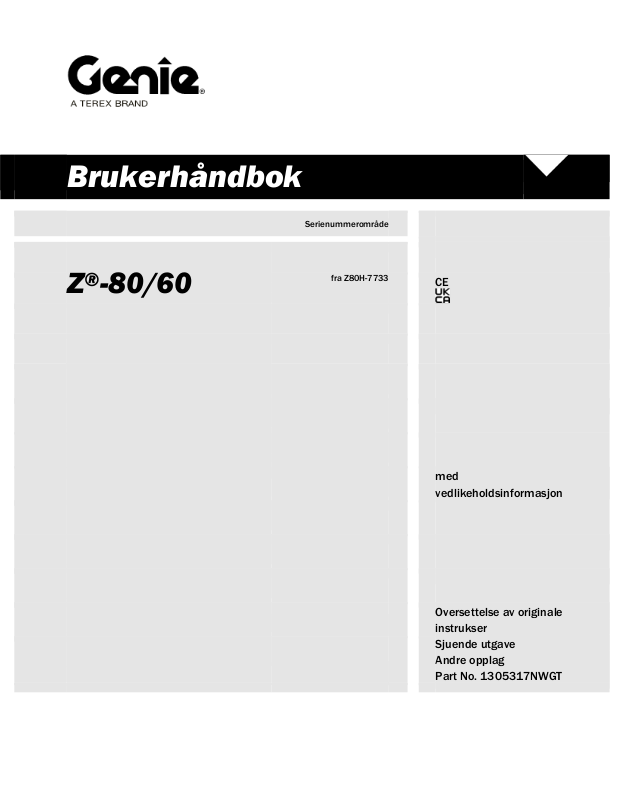

Genie Z®-80/60 Operator's Manual [no]

Brukerhåndbok
Serienummerområde
Z®-80/60
fra Z80H-7733
CE
med vedlikeholdsinformasjon
Oversettelse av originale instrukser Sjuende utgave Andre opplag Part No. 1305317NWGT
Front Matter
Brukerhåndbok Sjuende utgave • Andre opplag
I overensstemmelse med EU-direktiv 2006/42/EF Se
Supply of Machinery (Safety) Regulations 2008
Manufacturer:
Terex Global GmbH Bleicheplatz 2 Schaffhausen, 8200 Switzerland
EU Authorized representative:
Genie Industries B.V. Boekerman 5 4751 XK OUD GASTEL The Netherlands
UK Authorized representative:
Genie UK Limited The Maltings Wharf Road Grantham NG31 6BH UK

Innhold

Innledning ............................................................. 1
Forklaringer på symboler og faremerking ............. 5
Generell sikkerhet ................................................. 8
Personsikkerhet .................................................. 11
Sikkerhet på arbeidsplassen ............................... 12
Tegnforklaring ..................................................... 22
Styreanordninger ................................................ 23
Inspeksjoner ........................................................ 31
Betjeningsinstruksjoner ....................................... 47
Instrukser for transport og løfting ........................ 64
Vedlikehold ......................................................... 67
Spesifikasjoner .................................................... 70
Z
Copyright © 2002 Terex Corporation
Sjuende utgave: andre opplag, april 2022
Genie og «Z» er registrerte varemerker for Terex South Dakota, Inc. i USA og i flere andre land.
EU-samsvarserklæring
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Innledning

Innledning

Om denne håndboken

Vi i Genie takker for at du valgte vår maskin. Brukerens sikkerhet er vår høyeste prioritet. Dette oppnås best når vi alle bidrar. Denne boken er en håndbok for bruk og daglig vedlikehold for brukeren eller operatøren av en Genie-maskin.
Denne håndboken skal anses som en permanent del av maskinen, og skal til enhver tid oppbevares sammen med maskinen. Kontakt Genie dersom du har spørsmål.

Produktmerking

Maskinens serienummer finner du på serienummermerket.
Serienummer stemplet på chassiset
Serienummermerke
(under deksel)

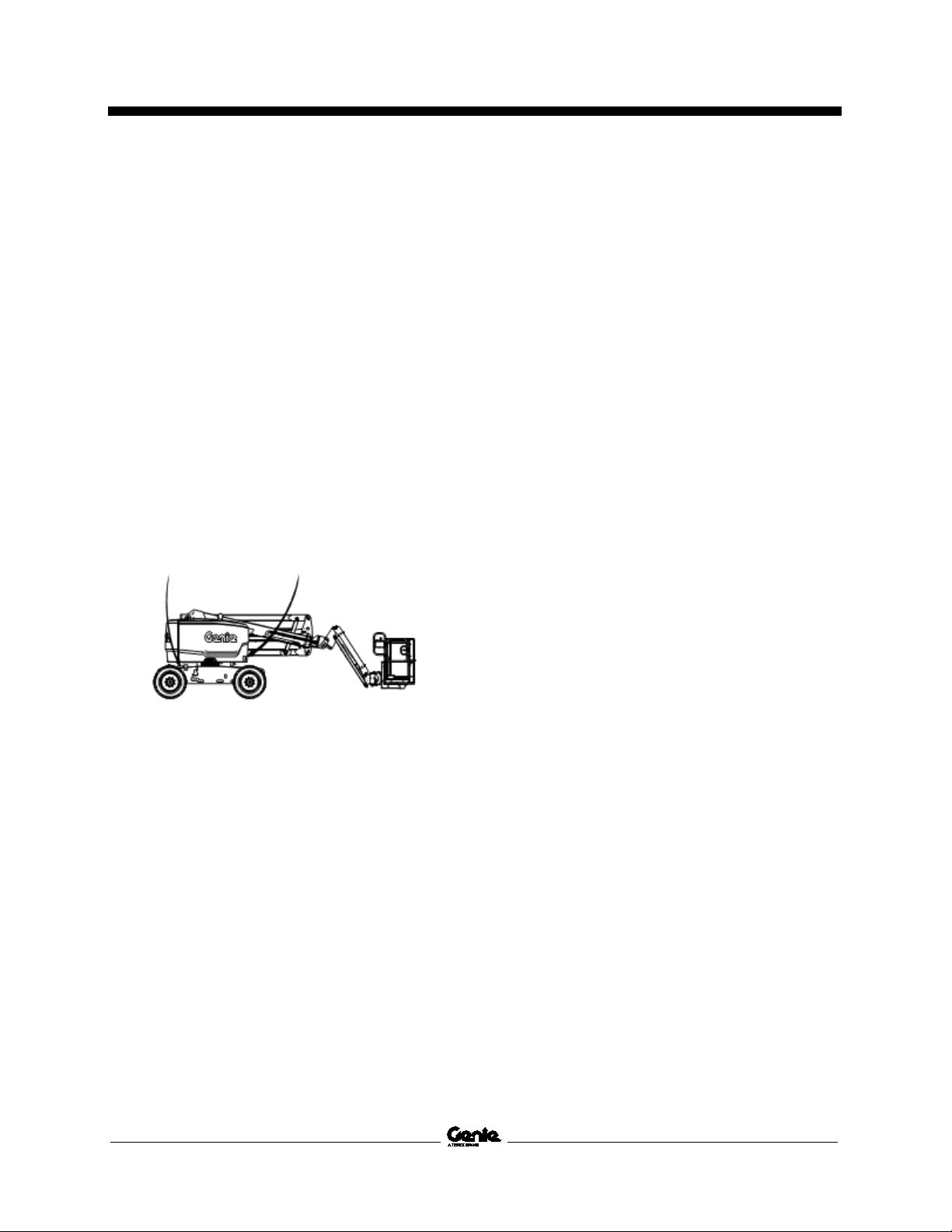

Tiltenkt bruk og innføringsveiledning

Tiltenkt bruk for denne maskinen er å løfte personell, verktøy og materialer til en arbeidsplass over bakken. Før operatøren betjener maskinen, er han/hun ansvarlig for å lese og forstå denne innføringsveiledningen.
Enhver person må være opplært i betjening av
den mobile løfteplattformen.
Enhver person som er autorisert, kompetent
og opplært, må få en innføring i den mobile løfteplattformen.
Kun opplært og autorisert personell har lov til å
bruke denne maskinen.
Operatøren er ansvarlig for å lese, forstå og
følge produsentens instruksjoner og sikkerhetsregler som angitt i brukerhåndboken.
Den medfølgende brukerhåndboken befinner
seg i oppbevaringsboksen i plattformen.
For spesifikk bruk av produktet kan du se
Kontakte produsenten.
Delenr. 1305317NWGT Z
®
-80/60 1
Brukerhåndbok Sjuende utgave • Andre opplag
Bryter for justering av plattform Bryter for rotasjon av plattform
Primærbom opp/ned
Primærbom opp/ned Rotasjon av dreieskive
Bryter for å forlenge / trekke inn primærbom
Sekundærbom opp/ned
Kjør forover/bakover
Sving til høyre/venstre
Plattformnivå, jibbebom opp/ned, forlenge / trekke inn primærbom, primærbom opp/ned, trekke inn / senke sekundærbom.
Rotasjon av dreieskive og plattform
Innledning

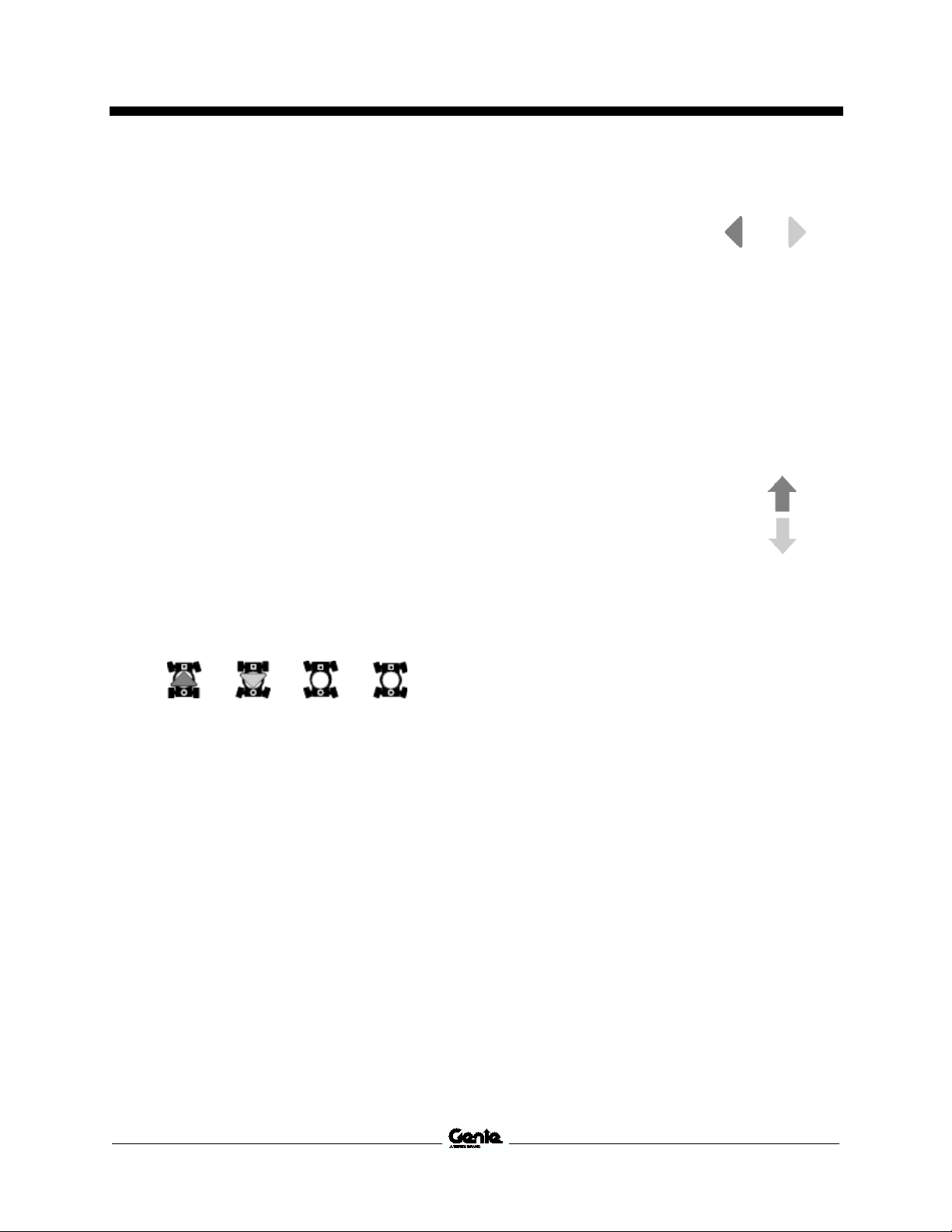

Symboler for plattformkontroll og relatert maskinbevegelse:
Symboler for bakkekontroll og relatert maskinbevegelse:
Sekvensielle funksjoner og bevegelse:
Kjøring og styring.
Sperrefunksjoner:
Økt kjørehastighet.
Rask kjøring når maskinen ikke er i vater.
Roter dreieskiven til bommen befinner seg
mellom hjulene i den svingende enden.
All plattform- og bakkekontroll.
2 Z
Bruksbegrensninger:
Tiltenkt bruk for denne maskinen er å løfte
personell, verktøy og materialer til en arbeidsplass over bakken.
Plattformen må kun heves dersom maskinen er
plassert på et fast og plant underlag.
Stabiliseringsutstyr:
Skumfylte dekk. (hvis montert).
Begrenset driftskapasitet:
Plattformkapasitet 454 kg. (hvis montert)
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Innledning

Bulletindistribusjon og samsvar

Brukernes sikkerhet har høyeste prioritet hos Genie. Ulike bulletiner brukes av Genie for å formidle viktig sikkerhets- og produktinformasjon til forhandlere og maskineiere.
Informasjonen i bulletinene er knyttet til spesifikke maskiner ved at maskinmodell og serienummer er angitt.
Bulletiner distribueres til sist registerte eier og dennes forhandler, så det er viktig at du registrerer maskinen og sørger for at kontaktinformasjonen din er oppdatert.
Av hensyn til brukernes sikkerhet og for å sikre pålitelig drift av maskinen må du sørge for å følge instruksene i bulletinene.
For å se åpne bulletiner for din maskin kan du gå inn på www.genielift.com.

Kontakte produsenten

Iblant kan det være nødvendig å kontakte Genie. Når du gjør det, vær klar til å oppgi maskinens modellnummer og serienummer, samt ditt navn og kontaktinformasjon. Som et minimum bør Genie kontaktes ved følgende tilfeller:
rapportering av ulykker
spørsmål om bruk av produktet og sikkerhet
standarder og informasjon om overholdelse av forskrifter
oppdatering av eierinformasjon, som f.eks. endring av eier eller av din kontaktinformasjon. Se Eierskifte under.

Eierskifte

Ved å bruke noen minutter på å oppdatere eierinformasjon vil du sikre at du mottar viktig sikkerhets-, vedlikeholds- og bruksinformasjon som gjelder for din maskin.
Registrer maskinen din ved å besøke oss på nettet på www.genielift.com eller ved å ringe oss på 1-800-536-1800.
Delenr. 1305317NWGT Z
®
-80/60 3
Brukerhåndbok Sjuende utgave • Andre opplag
Merkingen på denne maskinen benytter symboler, fargekoder og ord som angir følgende:
Sikkerhetssymbol om pot personskade. Følg alle sikkerhetsmeldinger som følger dette symbolet, for å forhindre mulig personskade eller død.
Indikerer en farlig situasjon som, dersom den ikke unngås, vil føre til død eller alvorlig personskade.
Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til død eller alvorlig personskade.
Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til små eller moderate personskader.
Indikerer en advarsel om materielle skade
Innledning

Vedlikehold av sikkerhetsmerker

Fare

Dersom instruksjonene og sikkerhetsreglene i denne håndboken ikke følges, kan det føre til dødsfall eller alvorlige personskader.

Ikke bruk denne maskinen før:

Du har lest og følger denne brukerhåndbokens
prinsipper for sikker bruk av maskinen.
1 Unngå farlige situasjoner.
Les og sørg for at du har forstått sikkerhetsreglene før du går videre til neste del.
Erstatt alle manglende eller skadde sikkerhetsmerker. Tenk alltid på brukerens sikkerhet. Rengjør sikkerhetsmerkene med mildt såpevann. Ikke bruk løsemiddelbaserte rengjøringsmidler. Da kan sikkerhetsmerkene bli ødelagt.

Fareklassifisering

– varsler deg
ensiell fare for
2 Inspiser alltid maskinen før bruk.
3 Utfør alltid funksjonstester før bruk.
4 Inspiser arbeidsplassen.
5 Bruk kun maskinen til det den er laget for.
Du har lest, forstått og følger produsentens
instruksjoner og sikkerhetsregler – samt sikkerhets- og brukerhåndbøker og merkingen på maskinen.
Du har lest, forstått og følger arbeidsgivers
sikkerhetsregler og reglement for arbeidsplassen.
Du har lest, forstått og følger alle aktuelle
forskrifter fra myndighetene.
Du har gjennomgått kvalifisert opplæring i
sikker bruk av maskinen.
4 Z
®
-80/60 Delenr. 1305317NWGT
r.
Sjuende utgave • Andre opplag Brukerhåndbok
Forklaringer på symboler og faremerking

Forklaringer på symboler og faremerking

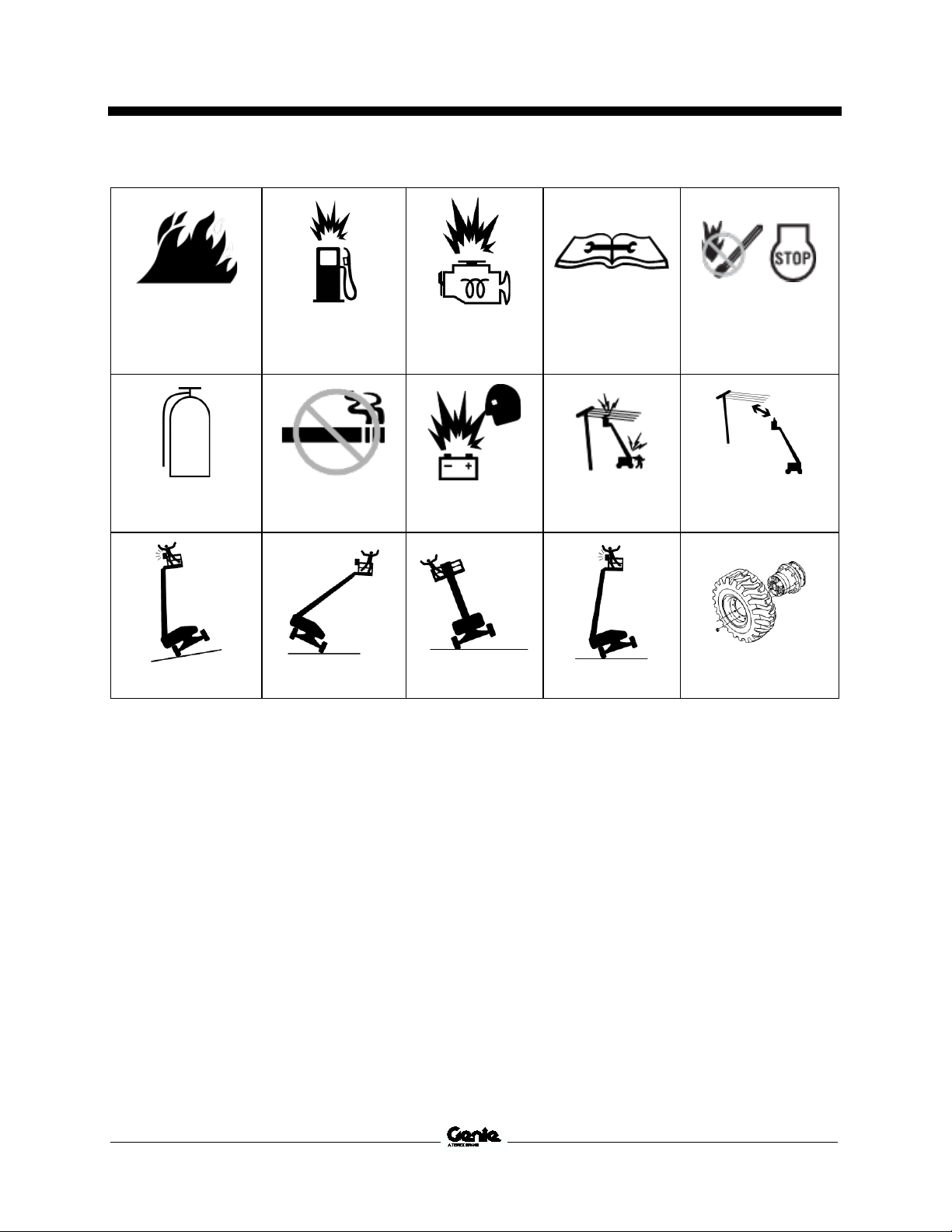

Brannfare Eksplosjonsfare Eksplosjonsfare Les
Brannslukningsapparat Røyking forbudt. Eksplosjonsfare Fare for elektrisk
Veltefare Veltefare Veltefare Veltefare Dekkspesifikasjoner
servicehåndboken
støt
Røyking forbudt. Unngå åpen flamme. Stopp motoren.
Hold påkrevd sikkerhetsavstand.
Delenr. 1305317NWGT Z
®
-80/60 5
Brukerhåndbok Sjuende utgave • Andre opplag
Forklaringer på symboler og faremerking

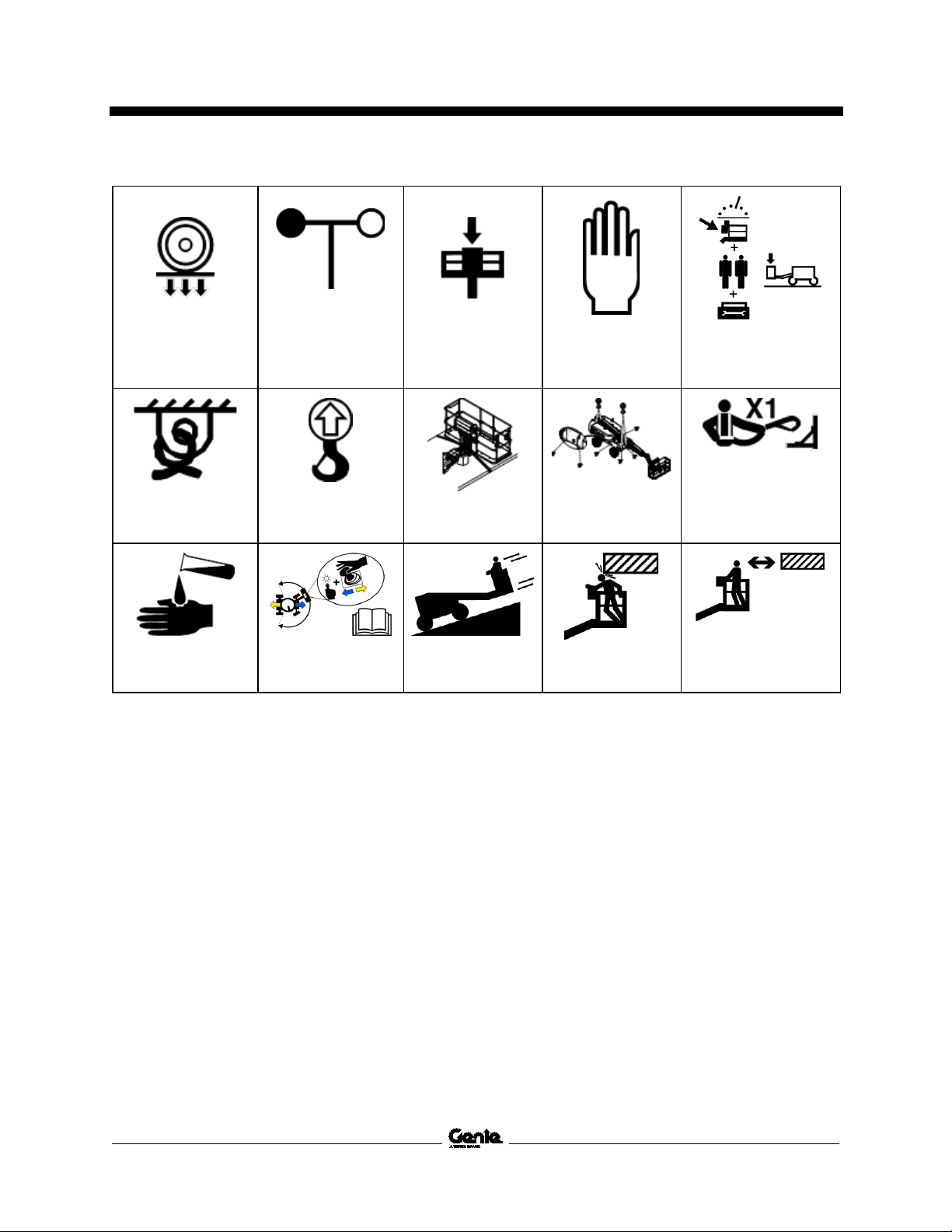

Hjullast Vindstyrke Maksimumskapasitet Manuell kraft Vekten av
Transportfeste Løftepunkt Instruksjoner for
Korroderende syre Fargekodede
retningspiler
festing av plattform
Rullefare Kollisjonsfare Høye hindringer
Instruksjoner for festing og løfting
sveiseapparatet reduserer kapasiteten
Festepunkt for stropper
6 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
primærbom
3 Senk primærbom
Forklaringer på symboler og faremerking
Fare for elektrisk støt Unngå kontakt Koble fra batteriet Spenning – strøm til
plattform
Klemfare Støtt opp plattformen
og bommen under vedlikehold
Gjenopprettingsprosedyre hvis tiltealarmen utløses når en bom er hevet.
Ikke bruk eter eller andre former for starthjelp med høy energi på maskiner med glødeplugger
Eksplosjonsfare Fjern alt trykk
Trykk – luftslange til plattform
Plattform opp i bakken:
1 Senk primærbom 2 Senk
sekundærbom
3
Trekk inn
Delenr. 1305317NWGT Z
Plattform ned i bakken:
1 Trekk inn
primærbom
2 Senk
sekundærbom
Les brukerhåndboken.
Nødsenking Kun opplært og
autorisert personell har tilgang
®
-80/60 7
Brukerhåndbok Sjuende utgave • Andre opplag

Generell sikkerhet

Generell sikkerhet
8 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Generell sikkerhet
Delenr. 1305317NWGT Z
®
-80/60 9
Brukerhåndbok Sjuende utgave • Andre opplag
Generell sikkerhet
Grått indikerer at merket ikke er synlig, dvs. skjult bak et deksel
®
10 Z
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Personsikkerhet

Personsikkerhet

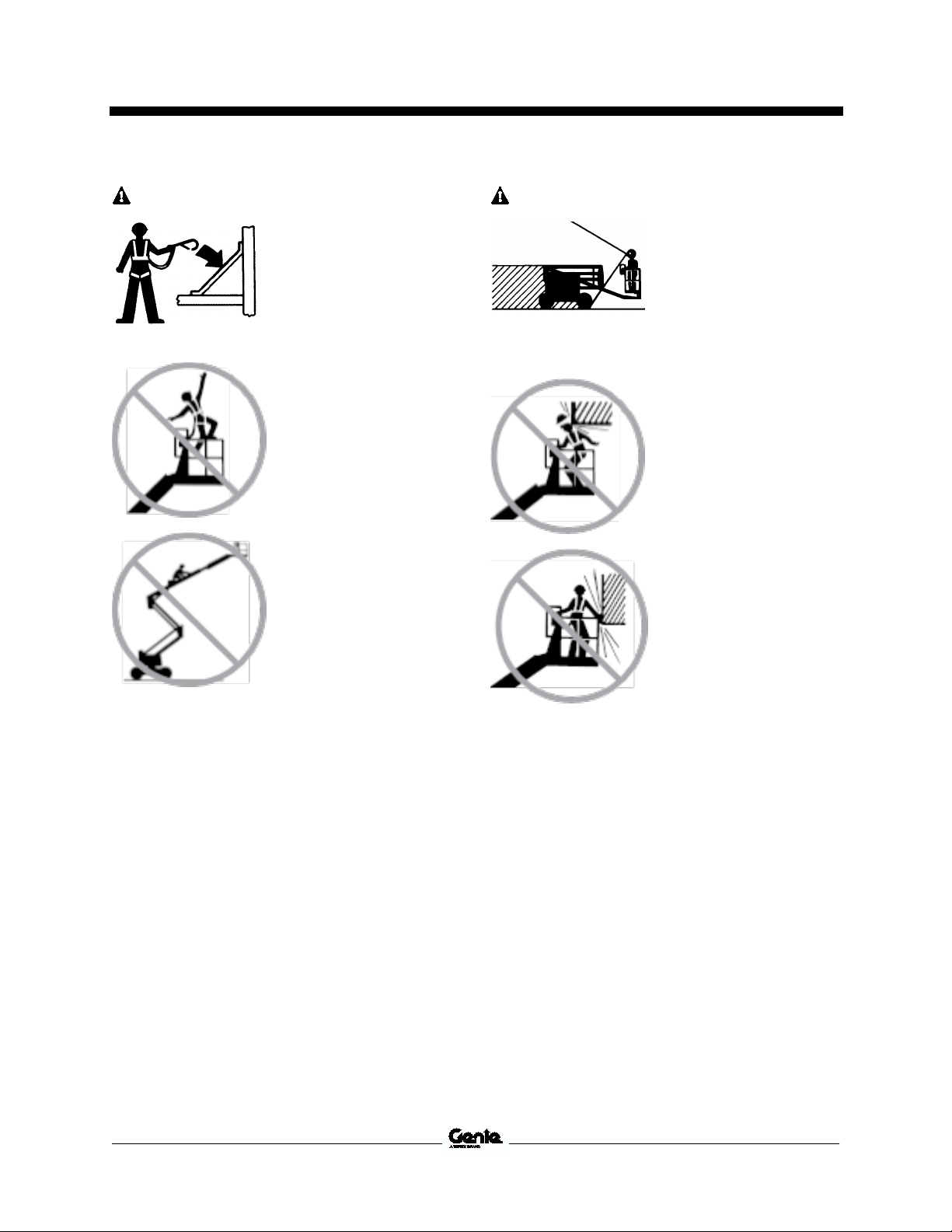

Sikkerhetsutstyr

Utstyr for sikring mot fall (PFPE) er påkrevd ved bruk av denne maskinen.
Alle brukere må benytte sikkerhetsbelte eller sele i henhold til offentlige forskrifter. Fest sikkerhetstauet til forankringen på plattformen.
Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.
Alt PFPE må være i samsvar med aktuelle offentlige forskrifter, og må inspiseres og anvendes i henhold til PFPE-produsentens instruksjoner.
Delenr. 1305317NWGT Z
®
-80/60 11
Brukerhåndbok Sjuende utgave • Andre opplag
Følg alle lokale og nasjonale forskrifter angående minimumsavstand til elektriske ledninger. Overhold minimumsavstandene i tabellen under.
Spenning i ledning
Påkrevd sikkerhetsavstand
0
ot
m
5
ot
m
20
ot
m
35
ot
m
50
ot
m
75
ot
m
Ikke rør maskinen dersom den er i kontakt med strømførende ledninger. Personell på bakken eller på plattformen må ikke røre eller betjene maskinen før de strømførende ledningene er koblet fra.
Maks plattformkapasitet
und
g
Maks
2

Sikkerhet på arbeidsplassen

Sikkerhet på arbeidsplassen

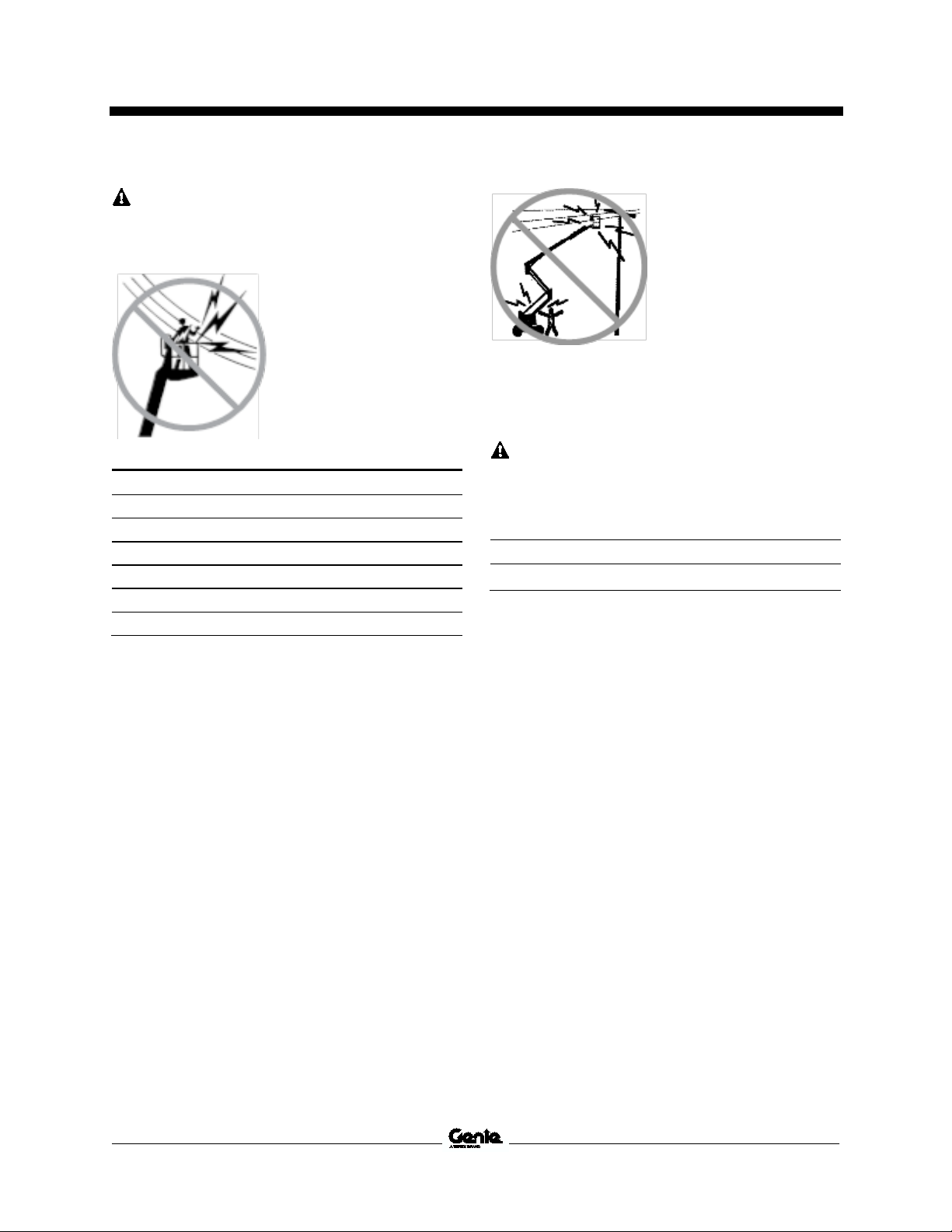

Fare for elektrisk støt
Denne maskinen er ikke isolert og vil ikke gi noen beskyttelse mot elektrisk støt.
til 50 KV 0 til 200 KV
0 til 350 KV 0 til 500 KV 0 til 750 KV 0 til 1 000 KV
10 f 15 f 20 f 25 f 35 f 45 f
3,05 4,60 6,10
7,62 10,67 13,72
Ta med i beregningen at plattformen kan bevege seg, og at ledningene kan svaie, og se opp for sterk vind og vindkast.
Ikke bruk maskinen i tordenvær eller storm.
Ikke bruk maskinen som jording ved sveising.
Veltefare
Den totale vekten av personer, utstyr og materialer må ikke overstige plattformens eller plattformforlengelsens maksimumskapasitet.
antall personer
500 p
Vekten av tilleggsutstyr, f.eks. rør- og panelkurver og sveiseapparat, vil redusere plattformens kapasitet og må trekkes fra plattformkapasiteten. Se merkingen av ekstrautstyret og tilbehøret.
Ved bruk av tilbehør: Les, sørg for at du forstår og følg all merking, instruksjoner og håndbøker som følger med.
227 k
12 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Bommen må kun heves eller forlenges dersom maskinen er plassert på et fast og plant underlag.

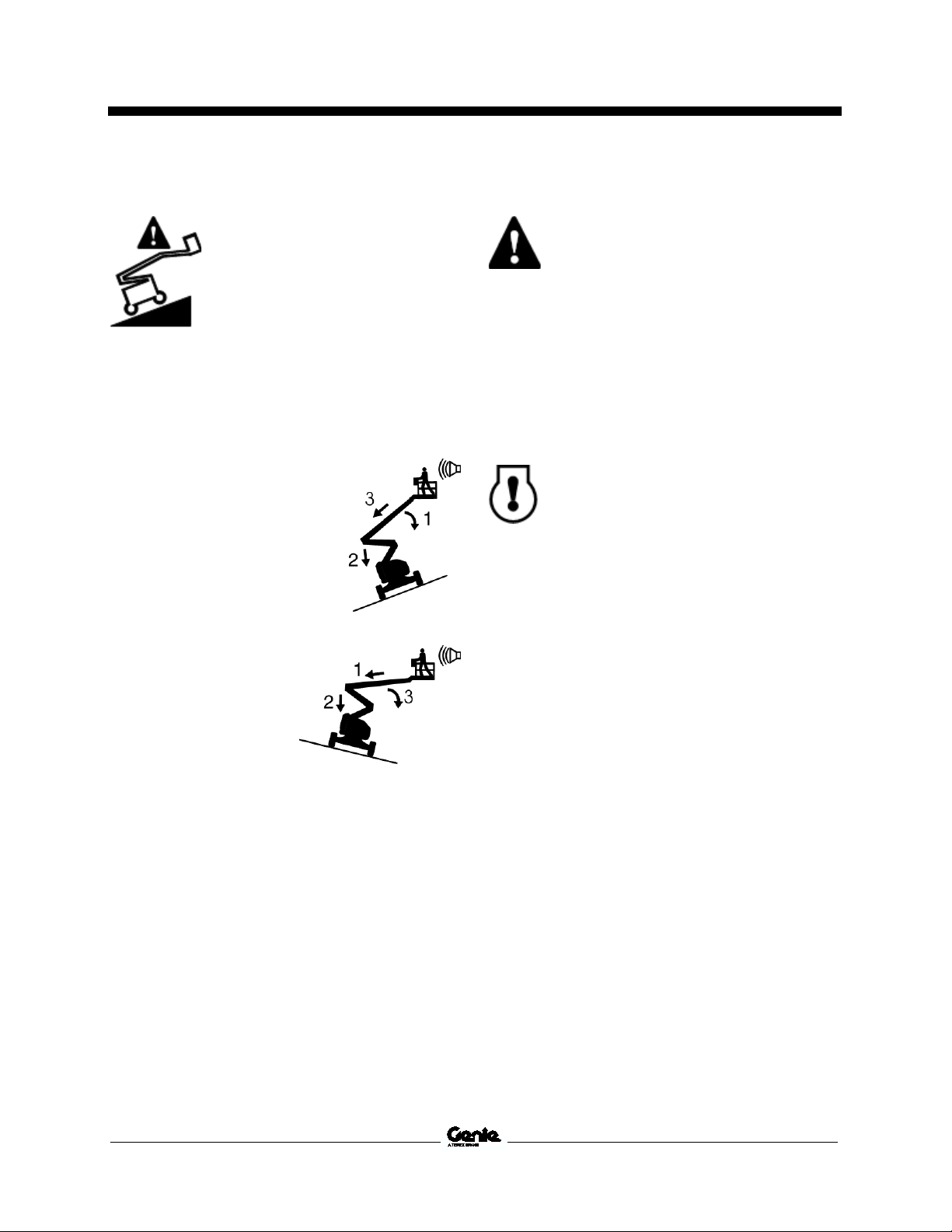

Dersom tiltealarmen utløses med plattformen opp i bakken:
1 Senk primærbommen.
2
3
Dersom tiltealarmen utløses med plattformen ned i bakken:
1
2
3 Senk primærbommen.
Ikke hev bommen når det er fare for at vindstyrken overstiger 28 vindstyrken overstiger 28 bommen er hevet, senk bommen og avslutt bruken av maskinen.
Sikkerhet på arbeidsplassen
Trekk inn / senk
sekundærbommen.
Ikke bruk tiltealarmen som indikator på om maskinen står plant. Tiltealarmen på plattformen utløses kun når maskinen står svært skrått.
Dersom tiltealarmen utløses med bommen senket: Ikke forleng, roter eller hev bommen over horisontal stilling. Flytt maskinen til et fast og plant underlag før plattformen heves.
Vær svært forsiktig dersom tiltealarmen utløses med plattformen hevet. Kartlegg situasjonen rundt bommen i hellingen som vist under. Følg trinnene for å senke bommen før maskinen flyttes til et fast, plant underlag. Ikke roter bommen mens den senkes.
Gjennopprettingsmodus skal kun benyttes av opplært og autorisert personell.
Trekk inn
primærbommen.
Trekk inn
primærbommen.
Trekk inn / senk
sekundærbommen.
mph/12,5 m/s. Hvis
mph/12,5 m/s når
Ikke bruk maskinen i sterk vind eller sterke vindkast. Ikke øk flatearealet på plattformen eller lasten. Økning av arealet som utsettes for påvirkning av vind, vil gjøre maskinen mer ustabil.
Delenr. 1305317NWGT Z
®
-80/60 13
Brukerhåndbok Sjuende utgave • Andre opplag

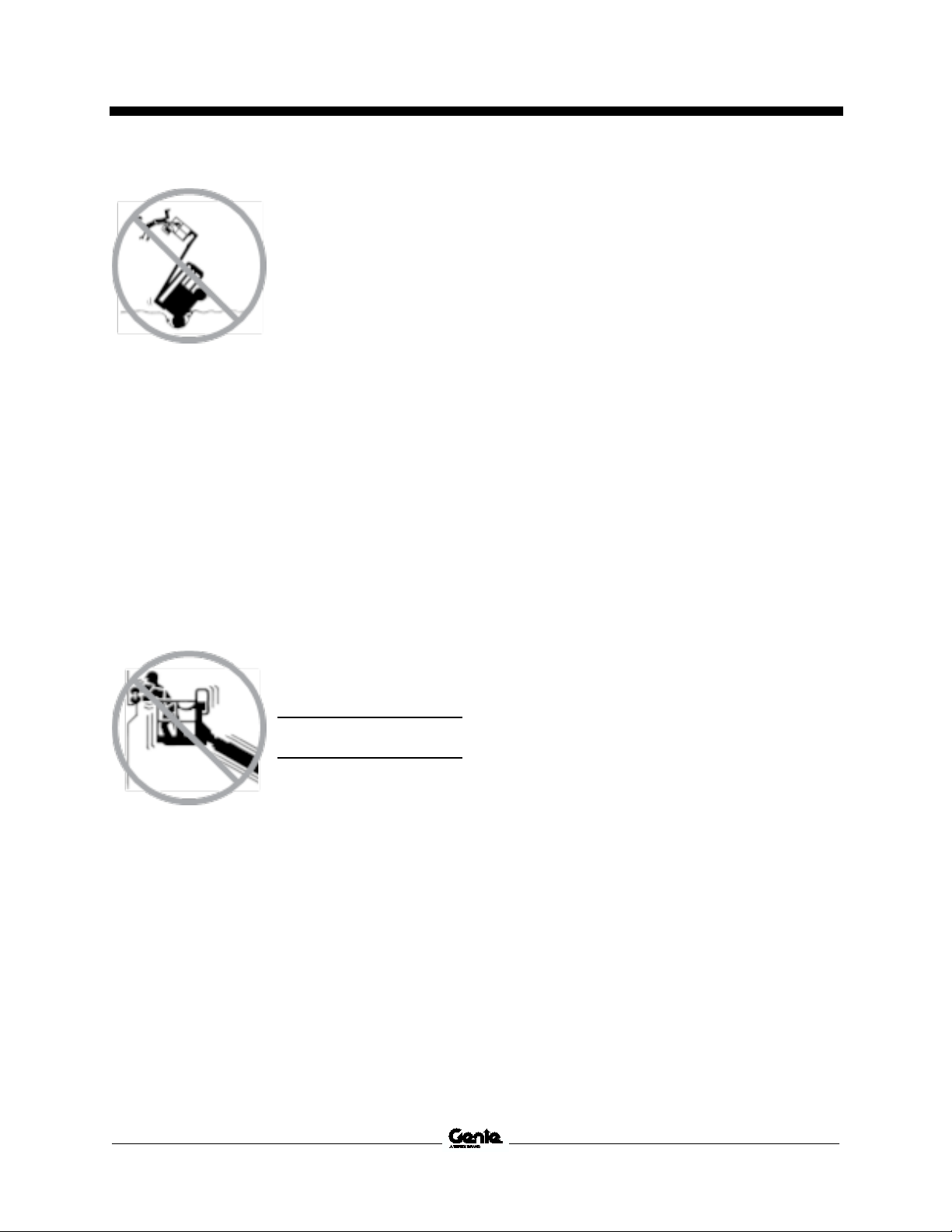

Vær ekstremt forsiktig, og kjør med lav hastighet og med maskinen sammenslått over ujevnt terreng, skrot, ustabilt eller glatt underlag og nær hull og skrenter.
Ikke skyv deg fra eller trekk deg mot gjenstander utenfor plattformen.
Maks tillatt manuell kraft 90
Sikkerhet på arbeidsplassen
Ikke endre eller koble ut maskindeler som på noe vis virker inn på sikkerhet og stabilitet.
Ikke skift ut deler som er vitale for maskinens stabilitet, med deler med annen vekt eller andre spesifikasjoner.
Ikke kjør maskinen med bommen hevet eller forlenget på eller nær ujevnt terreng, ustabilt underlag eller under andre farlige forhold.
Ikke bruk maskinen som kran.
Ikke skyv maskinen eller andre gjenstander med bommen.
Ikke la bommen komme i kontakt med andre objekter.
Ikke bind bommen eller plattformen fast til andre objekter.
Ikke plasser last slik at den stikker ut over plattformens yttergrenser.
pund / 400 N
Dekk som er montert fra fabrikken, må ikke erstattes med dekk med andre spesifikasjoner eller en annen ply-rating.
Fabrikkmonterte skumfylte dekk må ikke erstattes med luftfylte dekk. Hjulvekten er avgjørende for stabiliteten.
Dekk med høy bæreevne må være montert fra fabrikken. Ikke skift ut standard, fabrikkmonterte dekk med dekk med høy bæreevne.
Ikke gjør endringer på den mobile løfteplattformen uten skriftlig forhåndsgodkjenning fra produsenten. Montering av tilleggsutstyr for festing av verktøy eller materialer på plattformen, stigbrettet eller rekkverket kan øke vekten på plattformen og overflatearealet på plattformen eller lasten.
-
14 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Ikke plasser eller fest eller overhengende last på noen deler av denne maskinen.
Ikke plasser stiger eller stillaser på plattformen eller mot noen del av denne maskinen.
Maks
Plattform ned i bakken
30 %
(17°)
Plattform opp i bakken
15 %
(9°)
Sideveis helling
25 %
(14°)
Maks helling, sammenslått posisjon, 4WD
Plattform ned i bakken
45 %
(24°)
Plattform opp i bakken
35 %
(19°)
Sideveis helling
25 %
(14°)
Sikkerhet på arbeidsplassen
fast
Fare ved bruk i helling
Ikke kjør maskinen i hellinger som er brattere enn den maksimale hellingen oppover, nedover eller sidelengs som maskinen takler. Den angitte maksimale hellingen for maskinen gjelder kun når maskinen er sammenslått.
Ikke transporter verktøy og materialer hvis de ikke er fordelt jevnt og kan håndteres på en trygg måte av personen(e) på plattformen.
Ikke bruk denne maskinen på et bevegelig eller mobilt underlag eller kjøretøy.
Pass på at alle dekkene er i god stand, at luftfylte dekk har nok luft og at hjulmuttere er godt tilskrudd.
Ikke bruk plattformkontrollene til å frigjøre plattformen dersom den sitter fast, eller normal bevegelse hindres av andre gjenstander. Alt personell må fjernes fra plattformen før ethvert forsøk på å frigjøre plattformen ved hjelp av kontrollene på bakken.
helling, sammenslått posisjon, 2WD
Merk: Godkjent maksimal helling er avhengig av bakkeforholdene med én person på plattformen og tilstrekkelig trekkraft. Ytterligere plattformvekt kan redusere den godkjente maksimale hellingen. Se ”Kjøring i en helling” i betjeningsinstruksjonene.
Delenr. 1305317NWGT Z
®
-80/60 15
Brukerhåndbok Sjuende utgave • Andre opplag
Al sikkerhetsbelte eller sele i henhold til offentlige forskrifter. sikkerhetstauet til forankringen på plattformen.
Ikke sitt, stå eller klatre på plattformens rekkverk. Stå støtt på plattformen til enhver tid.
Ikke plattformen når den er hevet.
Vær begrenset sikt og blindsoner når du kjører eller betjener maskinen.
Kontroller arbeidsplassen
Sikkerhet på arbeidsplassen
Fallfare
le brukere må benytte
Fest
klatre ned fra
Kollisjonsfare
oppmerksom på
Vær oppmerksom på bommens posisjon og bakendens svingradius ved rotasjon.
for høye hindringer og andre mulige farer.
Vær oppmerksom på klemfare når du holder fast i plattformens rekkverk.
Hold plattformen fri for skrot.
Senk rekkverket på plattformen midt på, eller lukk grinden på plattformen før bruk.
Ikke gå ut av eller inn på plattformen uten at maskinen er sammenslått og plattformen er på bakkenivå.
Farer relatert til den spesifikke produktapplikasjonen når man går ut av maskinen i høyden, er hensyntatt ved design av maskinen. Dersom du vil ha mer informasjon, kontakt Genie (se avsnittet Kontakte produsenten).
16 Z
Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Ikke senk bommen uten at området under er fritt for personer og hindringer.
Begrens hastigheten ved forflytting ut fra kjøreforholdene (underlag, trafikk, helling, personer i området) og andre faktorer som kan medføre kollis
Sikkerhet på arbeidsplassen
Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for kjøre- og styrefunksjoner.
jonsfare.
Ikke bruk bommen i nærheten av kraner uten at kranen er avsperret og/eller forholdsregler er tatt for å forhindre en eventuell kollisjon.
Bruk av maskinen til lek og stunt er forbudt.
Fare for personskade
Sørg alltid for god ventilasjon ved bruk av maskinen for å unngå kullosforgiftning.
Ikke bruk maskinen dersom den lekker hydraulisk olje eller luft. En luftlekkasje eller lekkasje av hydraulisk olje kan trenge gjennom huden og/eller forårsake brannskader.
Uheldig kontakt med maskindeler under ethvert deksel vil medføre alvorlig personskade. Kun faglært vedlikeholdspersonell skal åpne slike deksler. Bruker bør kun åpne slike deksler ved inspeksjon før bruk. Alle deksler må være lukket og sikret når maskinen er i bruk.
Eksplosjons- og brannfare
Ikke start motoren hvis du lukter eller oppdager flytende petroleumsgass (LPG), bensin, diesel eller andre eksplosive stoffer.
Ikke fyll drivstoff mens motoren er i gang.
Sørg for god plass og god ventilasjon ved fylling av drivstoff og lading av batteri, og unngå gnister, åpen ild og tente sigaretter.
Ikke bruk maskinen eller lad batteriene på farlige steder eller steder hvor det kan forekomme brennbare eller eksplosive gasser eller partikler.
Delenr. 1305317NWGT Z
Ikke spray eter inn i maskiner med glødeplugger.
®
-80/60 17
Brukerhåndbok Sjuende utgave • Andre opplag
Batterier inneholder syre. Bruk alltid verneklær og vernebriller når du jobber med batterier.
Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.
Hold gnister, flammer og tente sigaretter unna batteriene. Batterier skiller ut en eksplosiv gass.
Sikkerhet på arbeidsplassen
Fare ved skade på maskinen
Ikke bruk en ødelagt maskin eller en maskin som ikke virker som den skal.
Inspiser maskinen grundig før bruk, og test alle funksjoner før hvert arbeidsskift. Merk en ødelagt maskin umiddelbart, og ta den ut av drift.
Forsikre deg om at alt vedlikehold er utført i henhold til denne håndboken og gjeldende Genie­servicehåndbok.
Sørg for at all merking er på plass, og at den er leselig.
Kontroller at brukerhåndboken er komplett, leselig og befinner seg i oppbevaringsboksen på maskinen.
Fare for skader på maskindeler
Ikke bruk batteri eller lader med mer enn 12 V spenning for å starte motoren med startkabler.
Ikke bruk maskinen som jording ved sveising.
Ikke bruk maskinen på steder hvor det kan være sterke magnetfelt.
Batterisikkerhet

Forbrenningsfare

Eksplosjonsfare

18 Z
Fare for elektrisk støt
Unngå kontakt med batteripolene.
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Sikkerhet på arbeidsplassen
Kontaktalarmsikkerhet
Les, sørg for at du forstår, og følg alle advarsler og instruksjoner som følger med kontaktalarmen.
Ikke overstig godkjent lastekapasitet. Vekten på kontaktalarmenheten vil redusere plattformens kapasitet, og må trekkes fra den totale plattformkapasiteten.
Kontaktalarmenheten veier 10 lb/4,5 kg.
Forsikre deg om at kontaktalarmen er skikkelig montert.
Sikkerhet ved sveising
Les, forstå og følg alle advarsler og instruksjoner som følger med sveiseapparatet.
Ikke koble til sveiseelektroder eller -kabler uten at sveiseapparatet er slått av ved kontrollpanelet på plattformen.
Sørg for at sveisekablene er riktig tilkoblet før sveising, og at sveiseapparatet er skikkelig jordet.
Vekten av sveiseapparatet vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten. The welder power supply weighs 75 lbs / 34 kg.
Sikkerhetsregler for plattform
med sveiseslange
Les, forstå og følg alle advarsler og instruksjoner som følger med sveiseapparatet.
Ikke koble til sveiseelektroder eller -kabler uten at sveiseapparatet er slått av ved kontrollpanelet på plattformen.
Sørg for at sveisekablene er riktig tilkoblet før sveising.
Koble den positive elektroden til skrukoblingen på dreieskiven og plattformen.
Klem den negative elektroden fast til jordingen på dreieskiven og plattformen.
Ikke bruk sveiseapparatet hvis du ikke har et brannslukningsapparat i umiddelbar nærhet.
Delenr. 1305317NWGT Z
®
-80/60 19
Brukerhåndbok Sjuende utgave • Andre opplag
Sikkerhet på arbeidsplassen
Sikkerhetsregler for rørkrybbe
Les, sørg for at du forstår, og følg alle advarsler og instruksjoner som følger med rørkrybbene.
Ikke overstig godkjent lastekapasitet. Rørkrybbesettet og vekten i rørkrybbene vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.
Rørkrybbesettet veier 21 lb/9,5 kg.
Rørkrybbesettets maksimumskapasitet er 200 lb/91 kg.
Vekten av rørkrybbesettet og lasten i rørkrybbene kan begrense det maksimale antallet personer på plattformen.
Sentrer lasten på plattformen.
Fest lasten til plattformen.
Ikke blokker plattformens inngang eller utgang.
Ikke blokker plattformkontrollene eller den røde nødstoppknappen.
Ikke betjen maskinen dersom du ikke har fått tilstrekkelig opplæring og er klar over alle farene forbundet med å forflytte en plattform med en overhengende last.
Sikkerhet ved bruk av
panelkurver
Les, forstå og følg alle advarsler og instruksjoner som følger med panelkurvene.
Ikke overstig godkjent lastekapasitet. Den samlede vekten av kurver, krybber, paneler, personer og annet verktøy må ikke overstige godkjent kapasitet.
Panelkurvsettet veier 30 pund/13,6 kg.
Panelkurvenes maksimumskapasitet er 250 pund/113 kg.
Vekten av panelkurvene og lasten i disse kan begrense det tillatte antallet personer på plattformen til én person.
Fest kurvene til plattformen. Fest panelet/panelene til plattformrekkverket med de medfølgende stroppene.
Ikke betjen maskinen dersom du ikke er tilstrekkelig opplært og er klar over alle farene forbundet med løfting av paneler.
Ikke utsett maskinen for horisontale krefter eller sidelengs belastning ved å heve eller senke en last som sitter fast, eller en overhengende last.
Ikke utsett maskinen for horisontale krefter eller sidelengs belastning ved å heve eller senke en last som sitter fast, eller en overhengende last.
Fare for elektrisk støt: Hold rør unna alle strømførende ledninger.
20 Z
Maksimal vertikal høyde på panelene: 4 fot/1,2 m.
Maksimal vindstyrke: 15 mph/6,7 m/s.
2
Maksimalt panelareal: 32 kvadratfot/3 m
®
-80/60 Delenr. 1305317NWGT
.
Sjuende utgave • Andre opplag Brukerhåndbok
Maks slepehastighet
m/t
Maks slepetid ved 8 mph / 13 km/t
inutter
Maks slepetid ved 6 mph / 10 km/t
inutter
Sikkerhet på arbeidsplassen

Sikkerhet ved bruk av slepepakke

Les, sørg for at du forstår, og følg alle advarsler og instruksjoner som følger med slepepakken.
Når kjøretøyet står i frihjulskonfigurasjon, er det ingen bremser, og maskinen kan bevege seg, noe som kan føre til død, alvorlig personskade eller materielle skader.
Maks slepehastighet eller maks slepetid må ikke overstiges.
8 mph /13 k
30 m
60 m

Låsing etter bruk

1 Finn en sikker parkeringsplass – et fast og
plant underlag, uten hindringer og trafikk.
2 Trekk inn og senk bommen til sammenslått
posisjon.
3 Roter dreieskiven til bommen befinner seg
mellom hjulene i svingende ende.
4 Vri nøkkelbryteren til ”av”-posisjon, og fjern
nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.
Delenr. 1305317NWGT Z
®
-80/60 21
Brukerhåndbok Sjuende utgave • Andre opplag

Tegnforklaring

Tegnforklaring
1 Hjul i svingende ende 2 Hjul i ikke-svingende ende 3 Sekundærbom 4 Bakkekontroll 5 Primærbom
22 Z
6 Festepunkt for stropper 7 Skyvbar midtstolpe 8 Beholder til håndbok 9 Pedal 10 Plattformkontroll 11 Plattform
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Kjør
Overstyring
Gjenoppretting
Styreanordninger

Styreanordninger

Bakkekontrollstasjonen skal brukes som et hjelpemiddel til å heve plattformen ved funksjonstester og for oppbevaringsformål. Bakkekontrollstasjonen kan brukes til å redde en person i vansker på plattformen. Når bakkekontrollstasjonen er valgt, kan ikke plattformkontrollene, inkludert e-stoppbryteren, betjenes.
Delenr. 1305317NWGT Z
®
-80/60 23
Brukerhåndbok Sjuende utgave • Andre opplag
Styreanordninger

Bakkekontrollpanel

1 Knapp for lav hastighet
Trykk på knappen for lav hastighet for å aktivere lav hastighet for funksjonene på bakkekontrollen.
2 Bryter for tilleggsstrøm
Bruk tilleggsstrøm dersom den primære strømkilden svikter.
Hold inne tilleggsstrømbryteren samtidig som du aktiverer ønsket funksjon.
3 Knapp som roterer dreieskive mot
venstre/høyre
Trykk på knappen som roterer dreieskiven mot venstre, og dreieskiven vil rotere mot venstre.
Trykk på knappen som roterer dreieskiven mot høyre, og dreieskiven vil rotere mot høyre.
4 Knapper som hever/forlenger og senker /
trekker inn sekundærbom
Trykk på knappen som hever/forlenger sekundærbommen, og sekundærbommen vil heves og deretter forlenges. Trykk på knappen som senker / trekker inn sekundærbommen, og sekundærbommen vil senkes og deretter trekkes inn.
6 Kontrollknapper for LCD-skjerm
7 Bensin-/LPG-modeller: Drivstoffbryter
Trykk på drivstoffbryteren for å velge drivstoffkilde. Når pilen over LPG-tanken lyser, går motoren på LPG. Når pilen over bensintanken lyser, går motoren på bensin.
8 LCD-skjerm
a indikator for lavt drivstoffnivå b indikator for motoroljetrykk c indikator for vanntemperatur d nødstrømindikator e turtalllindikator f timeteller
9 Rød nødstoppknapp
Trykk inn den røde nødstoppknappen til ”av”­posisjon for å stoppe alle funksjoner og slå av motoren. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.
10 knapp for glødeplugg (Hvis utstyrt med
manuelle glødeplugger)
5 Knapper for primærbom opp/ned
Trykk på heveknappen for primærbom, og bommen vil heves. Trykk på senkeknappen for primærbom, og bommen vil senkes.
24 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Styreanordninger
11 Nøkkelbryter for valgene av/bakke/plattform
19 Nøkkelbryter for overstyring/gjenoppretting
Vri nøkkelbryteren til ”av”-posisjon, og maskinen vil være slått av. Vri nøkkelbryteren til bakkeposisjon, og bakkekontrollene vil fungere. Vri nøkkelbryteren til plattformposisjon, og plattformkontrollene vil fungere.
12 Knapp for start av motor
Trykk på startknappen for å starte motoren.
13 Knapp for valg av hastighet
Trykk på knappen for valg av motorhastighet for å velge motorhastighet. Når pilen over kaninen lyser, går motoren på høy tomgangshastighet. Når pilen over skilpadden lyser, går motoren på lav tomgangshastighet.
14 Knapp som hever/senker plattformen
Trykk på heveknappen for plattformen, og plattformen vil heves. Trykk på senkeknappen for plattformen, og plattformen vil senkes.
15 Knapp som hever/senker jibbebom
Trykk på heveknappen for jibbebommen, og jibbebommen vil heves. Trykk på senkeknappen for jibbebom, og jibbebommen vil senkes.
Posisjon for overstyringsnøkkel skal kun benyttes for å få plattformen i vater dersom bakkekontrolldisplayet viser at plattformen ikke er i vater (P22), og bryterne for justering av plattform ikke fungerer. Se betjeningsinstruksjonene.
Posisjon for gjennopprettingsnøkkel skal kun benyttes av opplært og autorisert personell.
20 Knapp som roterer plattform mot
venstre/høyre
Trykk på knappen som roterer plattformen mot venstre, og plattformen vil rotere mot venstre.
Trykk på knappen som roterer plattformen mot høyre, og plattformen vil rotere mot høyre.
21 Knapp for høy hastighet
Trykk på knappen for høy hastighet for å aktivere høy hastighet for funksjonene på bakkekontrollen.
22 Ikke i bruk
23 Ikke i bruk
16 Knapper som forlenger / trekker inn
primærbommen
Trykk på knappen som forlenger primærbom, og primærbommen vil forlenges. Trykk på knappen som trekker inn primærbommen, og primærbommen vil trekkes inn.
17 20 A sikring for systemkrets
18 Alarm
Delenr. 1305317NWGT Z
®
-80/60 25
Brukerhåndbok Sjuende utgave • Andre opplag
Styreanordninger
26 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Styreanordninger

Plattformens kontrollpanel

1 Hornknapp
Trykk inn denne knappen, og hornet vil lyde. Slipp opp knappen, og hornet vil stoppe.
2 Indikatorlampe for plattform ikke i vater
Rett opp plattformen til lampen slukker. Vippebryteren for justering av plattform vil kun virke i den retningen som retter opp plattformen.
3 Indikatorlampe for maskin i helling
Lysende lampe indikerer at alle funksjoner har stoppet. Se instruksjonene i avsnittet Betjeningsinstruksjoner.
4 Indikatorlampe for senking av primærbom
Senk primærbommen til lampen slukker.
5 Ikke i bruk
6 Brukes til valgfritt tilleggsutstyr
7 Generatorkontroll med indikatorlampe (hvis
montert)
Beveg bryteren eller trykk inn knappen for å slå på generatoren. Beveg bryteren igjen eller slipp knappen for å slå av generatoren.
Delenr. 1305317NWGT Z
®
-80/60 27
Brukerhåndbok Sjuende utgave • Andre opplag
Styreanordninger
8 Hjelpestrømbryter med indikatorlampe
Bruk tilleggsstrøm dersom den primære strømkilden (motoren) svikter. Hold tilleggsstrømbryteren til en av sidene, samtidig som du aktiverer ønsket funksjon. Indikatorlampen vil lyse når hjelpestrøm brukes.
9 Dieselmodeller: Glødepluggkontroll med
indikatorlampe
Beveg bryteren eller trykk inn knappen for å aktivere glødeplugger.
Dieselmodeller: automatisk indikatorlampe for glødeplugg
Gul lampe indikerer at glødepluggene er på.
Bensin-/LPG-modeller: Choke-bryter med indikatorlampe (hvis montert)
Beveg bryteren for å aktivere choken.
10 Kontroll for start av motor med indikatorlampe
Beveg bryteren eller trykk inn knappen for å starte motoren. Indikatorlampen vil lyse når bryteren beveges eller knappen trykkes inn.
11 Kontroll for tomgang med indikatorlampe
Beveg bryteren eller trykk inn knappen for å velge tomgangsinnstilling. Indikatorlampen ved siden av gjeldende tomgangsinnstilling vil lyse.
12 Bensin-/LPG-modeller: Kontroll for valg av
drivstoff med indikatorlampe
Beveg bryteren eller trykk inn knappen for å velge drivstoffkilde. Indikatorlampen ved siden av gjeldende drivstoffvalg vil lyse.
13 Indikatorlampe for overlast av plattform
Blinkende lampe indikerer at plattformen er overlastet. Motoren vil stoppe, og ingen funksjoner vil være virksomme. Fjern vekt til lyset slukkes, og start motoren igjen.
14 Indikatorlampe for strøm
Lysende lampe indikerer at maskinen er på.
15 Indikatorlampe for motorsjekk
Lysende lampe indikerer motorfeil.
16 Indikatorlampe for lavt drivstoffnivå
Lysende lampe indikerer at det er lite drivstoff igjen.
17 Indikatorlampe for feil
Lysende lampe indikerer systemfeil.
18 Rød nødstoppknapp
Trykk inn den røde nødstoppknappen til ”av”­posisjon for å stoppe alle funksjoner og slå av motoren. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.
28 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Styreanordninger
19 Dobbeltakslet styrespak for kjøre- og
styrefunksjon ELLER kontrollspak for kjørefunksjoner og tommelbryter for styrefunksjon.
Beveg kontrollspaken i samme retning som den blå pilen på kontrollpanelet, og maskinen vil kjøre fremover. Beveg kontrollspaken i den gule pilens retning, og maskinen vil kjøre bakover. Beveg kontrollspaken i den blå trekantens retning, og maskinen vil svinge mot venstre. Beveg kontrollspaken i den gule trekantens retning, og maskinen vil svinge mot høyre. ELLER Beveg kontrollspaken i samme retning som den blå pilen på kontrollpanelet, og maskinen vil kjøre fremover. Beveg kontrollspaken i den gule pilens retning, og maskinen vil kjøre bakover. Trykk inn venstre side av tommelbryteren, og maskinen vil svinge mot venstre. Trykk inn høyre side av tommelbryteren, og maskinen vil svinge mot høyre.

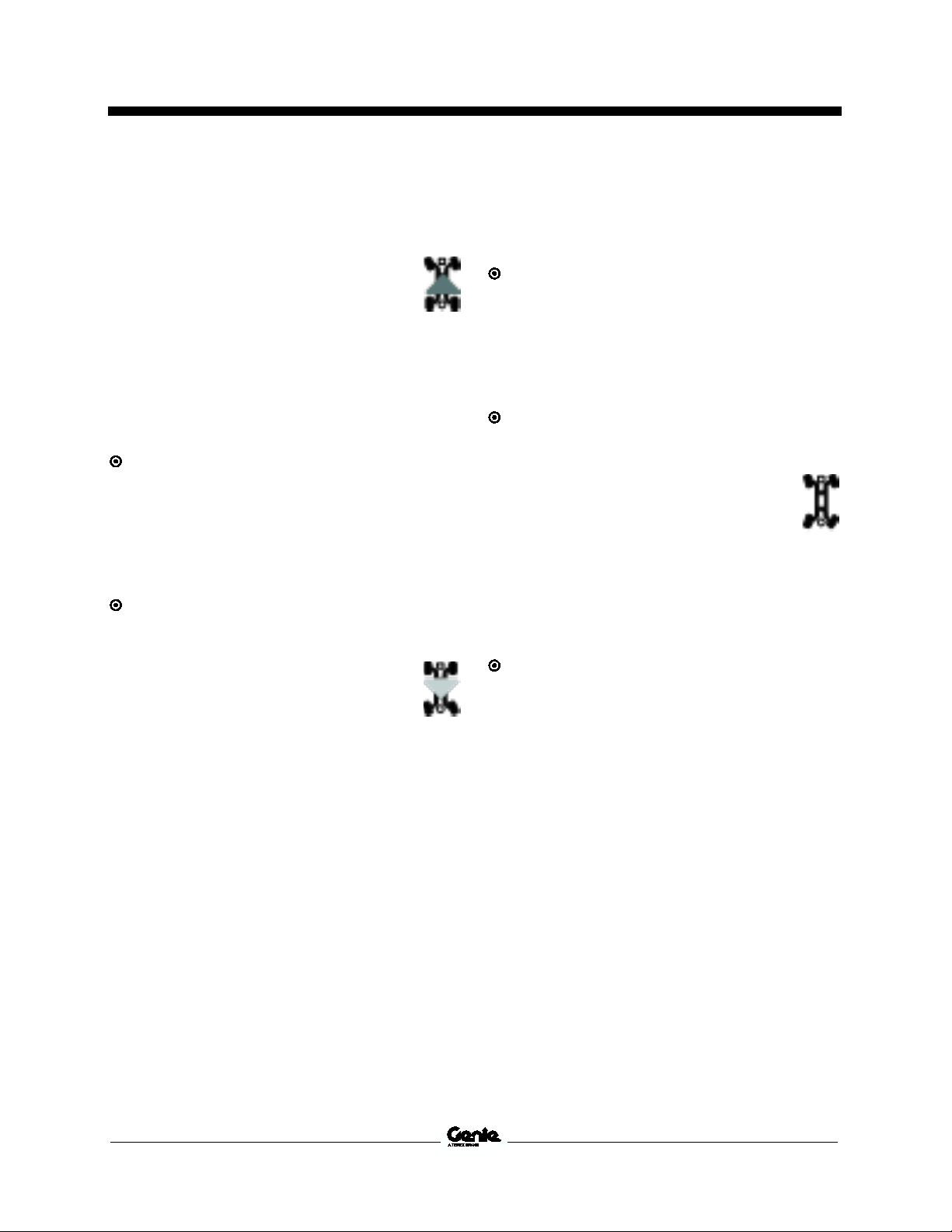

20 Kontroll for styremodus med indikatorlamper
Beveg bryteren eller trykk inn knappen for å velge styremodus. Indikatorlampen ved siden av gjeldende styremodus vil lyse.
21 Enakset styrespak som hever/forlenger og
senker / trekker inn sekundærbommen
Beveg styrespaken opp, og sekundærbommen vil heves og deretter forlenges. Beveg styrespaken ned, og sekundærbommen vil trekkes inn og deretter senkes.
22 Kjørekontroll med indistyrespaken
Beveg bryteren eller trykk inn knappen for å velge kjøreinnstilling. Indikatorlampen ved siden av gjeldende innstilling vil lyse.
23 Enakset styrespak for å forlenge / trekke inn
primærbom
Beveg styrespaken ned, og bommen vil forlenges. Beveg styrespaken opp, og bommen vil trekkes sammen.
24 Kontroll med indikatorlampe som aktiverer
kjøring
Lysende lampe indikerer at primærbommen er forbi ett av hjulene i svingende ende, og at kjørefunksjonen er slått av. For å kjøre beveger du bryteren eller trykker inn knappen for aktivering av kjørefunksjon, og deretter beveger du styrespaken sakte ut av midtstilling.
Delenr. 1305317NWGT Z
®
-80/60 29
Brukerhåndbok Sjuende utgave • Andre opplag
Styreanordninger
25 Dobbeltakslet styrespak som hever/senker
primærbommen og roterer dreieskiven mot høyre/venstre
Beveg styrespaken opp, og primærbommen vil heves. Beveg styrespaken ned, og primærbommen vil senkes.
Beveg styrespaken mot høyre, og dreieskiven vil rotere mot høyre. Beveg styrespaken mot venstre, og dreieskiven vil rotere mot venstre.
26 Bryter for rotasjon av plattform
27 Bryter for justering av plattform
Beveg bryteren for justering av plattform oppover, og plattformen vil heves. Beveg bryteren for justering av plattform nedover, og plattformen vil senkes.
28 Bryter for jibbebom opp/ned
Beveg bryteren for jibbebommen oppover, og jibbebommen vil heves. Beveg bryteren for jibbebommen nedover, og jibbebommen vil senkes.
Beveg bryteren for rotasjon av plattform til høyre, og plattformen vil rotere mot høyre. Beveg bryteren for rotasjon av plattform til venstre, og plattformen vil rotere mot venstre.
29 Ikke i bruk
30 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Inspeksjoner

Inspeksjoner

Grunnleggende inspeksjon før

Ikke bruk denne maskinen før:

Du har lest og følger denne brukerhåndbokens
prinsipper for sikker bruk av maskinen.
1 Unngå farlige situasjoner.
2 Inspiser alltid maskinen før bruk.
bruk
Det er brukerens ansvar å utføre inspeksjon før bruk samt rutinemessig vedlikehold.
Inspeksjonen før bruk er en visuell inspeksjon utført av brukeren før hvert arbeidsskift. Hensikten med inspeksjonen er å oppdage åpenbare feil med maskinen før brukeren utfører funksjonstesten.
Inspeksjonen før bruk skal også kunne avdekke om rutinemessig vedlikehold må utføres. Kun rutinemessig vedlikehold spesifisert i denne håndboken kan utføres av brukeren.
Les og sørg for at du har forstått prinsippet for inspeksjonen før bruk før du går videre til neste del.
3 Utfør alltid funksjonstester før bruk.
4 Inspiser arbeidsplassen.
5 Bruk kun maskinen til det den er laget for.
Se listen på neste side, og sjekk hvert punkt.
Ved skade eller ureglementerte avvik fra fabrikktilstand må maskinen merkes og tas ut av drift.
Reparasjoner kan kun utføres av kvalifisert servicetekniker i henhold til produsentens spesifikasjoner. Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen før funksjonstesten utføres.
Faste vedlikeholdsinspeksjoner skal utføres av kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner.
Delenr. 1305317NWGT Z
®
-80/60 31
Brukerhåndbok Sjuende utgave • Andre opplag
Inspeksjoner

Inspeksjon før bruk

Kontroller at brukerhåndboken er komplett,
leselig og befinner seg i oppbevaringsboksen på plattformen.
Sørg for at all merking er på plass, og at den
er leselig. Se avsnittet om inspeksjon.
Kontroller nivået på hydraulikkoljen, og at det
ikke er noen oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.
Kontroller væskenivået i batteriet, og at det
ikke er noen batterivæskelekkasje. Fyll på destillert vann om nødvendig. Se avsnittet om vedlikehold.
Kontroller motoroljenivået og at det ikke er oen
oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.
Kontroller kjølevæskenivået, og at det ikke er
noen kjølevæskelekkasje. Fyll på kjølevæske om nødvendig. Se avsnittet om vedlikehold.
Kontroller at dekktrykket er i orden. Fyll luft om
nødvendig. Se avsnittet om vedlikehold.
Kontroller at følgende komponenter eller områder ikke er ødelagte, feil installert eller mangler deler, og at det ikke er blitt foretatt uautoriserte endringer:
Elektriske komponenter, kabling og
elektriske ledninger
Hydrauliske slanger, koblinger, sylindere
og forgreininger
Drivstofftanker og hydrauliske tanker
Motor for kjøring samt dreieskive samt nav
Beskyttelsesputer
Dekk og hjul
Motor med tilhørende deler
Endebrytere og fløyte
Alarmer og varsellys (hvis montert)
Muttere, bolter og andre festeanordninger
Plattformgrind eller midtstolpe
Kontroller hele maskinen for:
Sprekker i sveiser eller gods
Bulker eller skader på maskinen
Store mengder rust, korrosjon eller
oksidering
Forsikre deg om at alle strukturelle og andre
kritiske komponenter er på plass, og at alle tilhørende festeanordninger og bolter er på plass og tilstrekkelig skrudd til.
Etter at du har utført inspeksjonen, sørg for at
alle deksler er på plass og låst.
32 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Inspeksjoner

Grunnleggende funksjonstest

Ikke bruk denne maskinen før:

Du har lest og følger denne brukerhåndbokens
prinsipper for sikker bruk av maskinen.
1 Unngå farlige situasjoner.
2 Inspiser alltid maskinen før bruk.
3 Utfør alltid funksjonstester før bruk.
Les og sørg for at du har forstått prinsippet for funksjonstestene før du går videre til neste del.
4 Inspiser arbeidsplassen.
5 Bruk kun maskinen til det den er laget for.
Funksjonstestene er utformet for å kunne oppdage eventuelle funksjonsfeil før maskinen tas i bruk. Brukeren må følge trinn for trinn-instruksjonene for å teste alle maskinfunksjoner.
En maskin som ikke fungerer som den skal, må aldri brukes. Dersom en funksjonsfeil oppdages, må maskinen merkes og tas ut av drift. Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner.
Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen og utføre en ny funksjonstest før bruk.
Delenr. 1305317NWGT Z
®
-80/60 33
Brukerhåndbok Sjuende utgave • Andre opplag
7
11
Inspeksjoner

På bakkekontrollpanelet

1 Velg et testområde som er fast, plant og uten
hindringer.
2 Vri bryteren til bakkekontroll.
3 Trekk ut den røde nødstoppknappen til ”på”-
posisjon.
Resultat: Varsellysene (hvis montert) skal
blinke.
4 Start motoren. Se avsnittet
Betjeningsinstruksjoner.

Test nødstoppfunksjonen

5 Trykk inn den røde nødstoppknappen til ”av”-
posisjon.
Resultat: Motoren skal stanse, og ingen
funksjoner skal være aktive.
6 Dra ut den røde nødstoppknappen til ”på”-
posisjon, og start motoren igjen.

Test maskinfunksjonene

La være å trykke inn
eller holde inne en knapp for aktivering av funksjon / valg av hastighet. Prøv å aktivere hver knapp for bom- og plattformfunksjoner.
Resultat: Ingen bom- eller plattformfunksjoner
skal fungere.
8 Trykk inn og hold inne en knapp for aktivering
av funksjon / valg av hastighet, og aktiver hver knapp for bom- og plattformfunksjoner.
Resultat: Alle bom- og plattformfunksjoner skal
fungere i en komplett syklus. Senkealarmen skal lyde mens bommen senkes.

Test tilleggskontroller

9 Trykk inn den røde nødstoppknappen til ”av”-
posisjon for å slå av motoren.
10 Trekk ut den røde nødstoppknappen til ”på”-
posisjon.
Trykk og hold inne knappen for
tilleggsstrøm og trykk og hold samtidig inne hver enkelt knapp for bom-funksjoner
Merk: For å spare batteri skal du teste hver funksjon gjennom en delvis syklus.
Resultat: Alle bomfunksjoner skal fungere.
12 Start motoren.
34 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
13
(VATRINGSSENSOR FOR
16
19
20
Inspeksjoner

Test tiltesensoren

Trykk på en av LCD-
skjermknappene til TURNTABLE LEVEL SENSOR X-DIRECTION
18 Senk primærbommen.
Trykk de angitte 2 LCD-
skjermknappene inn samtidig for å aktivere statusmodus.
DREIESKIVE – RETNING X) vises.
Resultat: LCD-skjermen skal vise vinkelen i
grader.
14 Trykk på LCD-skjermknappene til
TURNTABLE LEVEL SENSOR Y-DIRECTION (VATRINGSSENSOR FOR DREIESKIVE – RETNING Y) vises.
Resultat: LCD-skjermen skal vise vinkelen i
grader.
15 Trykk på LCD-skjermknappene til PLATFORM
LEVEL SENSOR DEGREES (VATRINGSSENSOR FOR PLATTFORM – GRADER) vises.
Resultat: LCD-skjermen skal vise vinkelen i
grader.

Test driftskapasiteten

Trykk på de angitte LCD-
skjermknappene til PRI BOOM ANGLE TO GRAVITY (PRIMÆRBOMMENS VINKEL TIL LODDRETT) vises.
Trykk på de angitte LCD-
skjermknappene til SEC BOOM ANGLE (SEK. BOMVINKEL) vises.
21 Trykk inn og hold inne knappen for å
heve/forlenge sekundærbommen.
Resultat: Sekundærbommen skal heves, og
LCD-skjermen skal vise:
=0
>0
>35
=65
Sekundærbommen skal heves og deretter forlenges. Sekundærbommen skal ikke forlenges før den er hevet helt.
22 Trykk inn og hold inne knappen for å
senke / trekke inn sekundærbommen.
Resultat: Sekundærbommen skal trekkes
helt inn og deretter senkes. Sekundærbommen skal ikke senkes før den er helt trukket inn.
17 Hev primærbommen, og se på LCD-skjermen.
Resultat: Primærbommen, skal heves, og
LCD-skjermen skal vise primærbommens vinkel i grader (fra 35 til 65 grader) Primærbommen skal stoppe når skjermen viser 65 grader.
Delenr. 1305317NWGT Z
®
-80/60 35
Brukerhåndbok Sjuende utgave • Andre opplag
Inspeksjoner

På plattformkontrollpanelet

Test nødstoppfunksjonen

23 Vri bryteren til plattformkontroll.
24 Trykk inn den røde nødstoppknappen til ”av”-
posisjon.
Resultat: Motoren skal stanse, og ingen
funksjoner skal være aktive.
25 Trekk ut den røde nødstoppknappen, og start
motoren igjen.

Test returfilter for hydraulikk

26 Trykk på knappen for valg av
tomgangshastighet eller beveg bryteren til indikatorlampen ved siden av høy tomgangshastighet (kanin) lyser.
27 Sjekk indikatoren for det hydrauliske filteret.
Resultat: Filteret skal være i drift med stiften
eller nålen i det grønne området.
28 Trykk på knappen for valg av
tomgangshastighet eller beveg bryteren til indikatorlampen ved siden av pedalaktivert høy tomgang (kanin og pedalsymbol) lyser.

Test hornet

29 Trykk inn hornknappen.
Resultat: Hornet skal lyde.

Test tiltesensoralarmen

30 Trykk inn en knapp eller beveg en bryter,
f.eks. bryter for valg av tomgang.
Resultat: Alarmen skal lyde ved
plattformkontrollen.

Test pedalen

31 Trykk inn den røde nødstoppknappen til ”av”-
posisjon.
32 Dra ut den røde stoppknappen til ”på”-
posisjon, uten å starte motoren.
33 Trykk inn pedalen og prøv å starte motoren.
Resultat: Motoren skal ikke starte.
34 La være å trykke ned pedalen, og start
motoren igjen.
Resultat: Motoren skal starte.
35 La være å trykke ned pedalen, og test hver
enkelt maskinfunksjon.
Resultat: Ingen maskinfunksjoner skal være
virksomme.

Test maskinfunksjonene

36 Trykk ned pedalen.
37 Aktiver hver maskinfunksjonsspak, vippebryter
eller knapp.
Resultat: Alle funksjoner skal fungere i en
komplett syklus.
36 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
38
42 Velg styring i svingende ende (gul pil). 46
Inspeksjoner

Test styringen (modeller med 4-hjulsstyring)

Velg styring i ikke-svingende ende
(blå pil). Trykk inn knappen for styring av ikke-svingende ende (blå pil), eller beveg knappen for styremodus.
39 Trykk ned pedalen.
40 Beveg kjørespaken sakte i retningen den blå
trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.
Resultat: Hjulene i ikke-svingende ende skal
svinge i den retningen de blå trekantene på chassiset peker.
41 Beveg kjørespaken sakte i retningen den gule
trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.
Resultat: Hjulene i ikke-svingende ende
svinger i den retningen de gule trekantene på chassiset peker.
Trykk inn knappen for styring av svingende ende (gul pil), eller beveg knappen for styremodus.
44 Beveg kjørespaken sakte i retningen den gule
trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.
Resultat: Hjulene i svingende ende skal svinge
i den retningen de blå trekantene på chassiset peker.
45 Beveg kjørespaken sakte i retningen den blå
trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.
Resultat: Hjulene i svingende ende svinger i
den retningen de gule trekantene på chassiset peker.
Velg krabbestyring. Trykk inn
knappen for krabbestyring, eller beveg knappen for styremodus.
47 Trykk ned pedalen.
48 Beveg kjørespaken sakte i retningen den blå
trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.
Resultat: Alle hjulene skal svinge i den
retningen de blå trekantene peker på chassiset peker.
43 Trykk ned pedalen.
Delenr. 1305317NWGT Z
®
-80/60 37
Brukerhåndbok Sjuende utgave • Andre opplag
50
Inspeksjoner
49 Beveg kjørespaken sakte i retningen den gule
trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.
Resultat: Alle hjulene skal svinge i den
retningen de gule trekantene peker på chassiset peker.
Velg koordinert styring. Trykk inn
knappen for koordinert styring, eller beveg knappen for styremodus.
51 Trykk ned pedalen.
52 Beveg kjørespaken sakte i retningen den blå
trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.
Resultat: Hjulene i ikke-svingende ende skal
svinge i den retningen de blå trekantene på chassiset peker. Hjulene i svingende ende svinger i den retningen de gule trekantene på chassiset peker.

Test styringen (modeller med 2-hjulsstyring)

54 Trykk ned pedalen.
55 Trykk tommelbryteren øverst på kjørespaken i
den retningen den blå trekanten viser i kontrollpanelet, ELLER beveg kontrollspaken på kontrollpanelet sakte i retningen den blå trekanten viser.
Resultat: Styrehjulene skal svinge i den
retningen de blå trekantene på chassiset peker.
56 Trykk tommelbryteren i retningen den gule
trekanten viser på kontrollpanelet, ELLER beveg kontrollspaken sakte i retningen den gule trekanten viser.
Resultat: Styrehjulene skal svinge i den
retningen de gule trekantene på chassiset peker.
53 Beveg kjørespaken sakte i retningen den gule
trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.
Resultat: Hjulene i ikke-svingende ende skal
svinge i den retningen de blå trekantene på chassiset peker. Hjulene i svingende ende svinger i den retningen de gule trekantene på chassiset peker.
38 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Bruk de fargekodede retningspilene på plattformkontrollen og chassiset til å se hvilken retning maskinen vil kjøre i.
Inspeksjoner

Testkjøring og -bremsing

57 Trykk ned pedalen.
58 Beveg kjørespaken sakte i retningen indikert
av den blå pilen i kontrollpanelet til maskinen begynner å bevege seg. Sett så spaken tilbake i midtstilling.
Resultat: Maskinen skal bevege seg i den
retningen den blå pilen peker på chassiset, og så bråstoppe.
59 Beveg kontrollspaken sakte i retningen indikert
av den gule pilen i kontrollpanelet til maskinen begynner å bevege på seg. Sett så spaken tilbake i midtstilling.
Resultat: Maskinen skal bevege seg i den
retningen den gule pilen peker på chassiset, og så bråstoppe.
Merk: Bremsene må kunne holde maskinen i ro i alle de hellingene den klarer å kjøre i.

Test dreieakselen (hvis montert)

60 Start motoren fra plattformkontrollen.

Test systemet for aktivering av kjøring

64 Trykk ned pedalen, og senk bommen til
sammentrukket posisjon.
65 Roter dreieskiven til primærbommen kommer
forbi ett av dekkene i svingende ende.
Resultat: Indikatorlampen for
aktivering av kjøring skal tennes og lyse så lenge bommen er innenfor angitt område.
66 Beveg kjørespaken ut av midtstilling.
Resultat: Kjørefunksjonen skal ikke være
virksom.
67 Trykk inn kjøreknappen eller beveg på
bryteren, og beveg kjørespaken sakte ut av midtstilling.
Resultat: Kjørefunksjonen skal være virksom.
Merk: Når funksjonen for aktivering av kjøring er i bruk, kan maskinen kjøre i motsatt retning i forhold til hvordan du beveger kjøre-/styrespaken.
61 Kjør høyre hjul i firkantet ende opp på en
6 tommers / 15 cm kloss eller kant.
Resultat: De tre øvrige hjulene skal stå støtt
på bakken.
62 Kjør venstre hjul i firkantet ende opp på en
6 tommers / 15 cm kloss eller kant.
Resultat: De tre øvrige hjulene skal stå støtt
på bakken.
63 Kjør begge hjulene i firkantet ende opp på en
6 tommers / 15 cm kloss eller kant.
Resultat: De svingende hjulene skal stå støtt
på bakken.
Dersom man ikke beveger kjørespaken innen to sekunder etter at man har beveget vippebryteren for aktivering av kjøring, vil ikke kjørefunksjonen aktiveres.
Delenr. 1305317NWGT Z
®
-80/60 39
Brukerhåndbok Sjuende utgave • Andre opplag
Inspeksjoner

Test begrenset kjørehastighet

68 Trykk ned pedalen.
69 Hev primærbommen til 10° over horisontal
stilling.
70 Beveg kjørespaken sakte til maksposisjon.
Resultat: Maks kjørehastighet med
primærbommen hevet skal ikke overstige 1 fot / 30 cm per sekund.
Merk: Modeller med skumfylte dekk vil kjøre 40 fot / 12 m på 40 sekunder. Modeller med dekk med høy oppdrift vil kjøre 40 fot / 12 m på 62 sekunder.
71 Senk primærbommen til sammentrukket
posisjon.
72 Forleng primærbommen 4 fot / 1,2 m.
73 Beveg kjørespaken sakte til maksposisjon.
Resultat: Maks kjørehastighet med
primærbommen forlenget skal ikke overstige 1 fot / 30 cm per sekund.
Merk: Maskinen vil kjøre 40 fot / 12 m på 40 sekunder.
75 Hev sekundærbommen til 10° over horisontal
stilling.
76 Beveg kjørespaken sakte til maksposisjon.
Resultat: Maks kjørehastighet med
sekundærbommen hevet skal ikke overstige 1 fot / 30 cm per sekund.
Merk: Modeller med skumfylte dekk vil kjøre 40 fot / 12 m på 40 sekunder. Modeller med dekk med høy oppdrift vil kjøre 40 fot / 12 m på 62 sekunder.
77 Senk sekundærbommen til sammentrukket
posisjon.
Dersom kjørehastigheten med primær- eller sekundærbommen hevet eller primærbommen forlenget overstiger 1 fot / 30 cm per sekund, må maskinen øyeblikkelig merkes og tas ut av drift.

Test kjøreavbrudd ved tilt

78 Trykk ned pedalen.
79 Med bommen helt trukket inn, kjør maskinen
opp i en helling hvor chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).
74 Trekk primærbommen inn til sammentrukket
posisjon.
Resultat: Maskinen skal fortsette å kjøre.
80 Kjør tilbake til plant underlag og hev
primærbommen ca. 10° over horisontal stilling.
81 Kjør maskinen opp i en helling hvor
chassisvinkelen er større enn 4,5° langs Y­aksen (langsgående).
Resultat: Maskinen skal stoppe når chassiset
tilter 4,5°, og alarmen skal lyde på plattformkontrollen.
40 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Inspeksjoner
82 Senk primærbommen til sammentrukket
posisjon, eller kjør i motsatt retning.
90 Senk sekundærbommen til sammentrukket
posisjon, eller kjør i motsatt retning.
Resultat: Alarmen skal slukkes, og maskinen
skal kjøre.
83 Kjør tilbake til plant underlag, og forleng
primærbommen ca. 4 fot / 1,2 m.
84 Kjør maskinen opp i en helling hvor
chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).
Resultat: Maskinen skal stoppe når chassiset
tilter 4,5°, og alarmen skal lyde på plattformkontrollen.
85 Trekk inn primærbommen til sammentrukket
posisjon, eller kjør i motsatt retning.
Resultat: Maskinen skal kjøre.
86 Kjør tilbake til plant underlag og trekk inn
bommen.
87 Med bommen helt trukket inn, kjør maskinen
opp i en helling hvor chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).
Resultat: Maskinen skal fortsette å kjøre.
88 Kjør tilbake til plant underlag, og hev
sekundærbommen til ca. 10° over horisontal stilling.
89 Kjør maskinen opp i en helling hvor
chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).
Resultat: Maskinen skal stoppe når chassiset
tilter 4,5°, og alarmen skal lyde på plattformkontrollen.
Resultat: Alarmen skal slukkes, og maskinen
skal kjøre.
91 Med bommen helt trukket inn, kjør maskinen
opp i en helling hvor chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).
Resultat: Maskinen skal fortsette å kjøre.
92 Kjør tilbake til plant underlag og hev
primærbommen ca. 10° over horisontal stilling.
93 Kjør maskinen opp i en helling hvor
chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).
Resultat: Maskinen skal stoppe når chassiset
tilter 4,5°, og alarmen skal lyde på plattformkontrollen.
94 Senk primærbommen til sammentrukket
posisjon, eller kjør i motsatt retning.
Resultat: Alarmen skal slukkes, og maskinen
skal kjøre.
95 Kjør tilbake til plant underlag, og forleng
primærbommen ca. 4 fot / 1,2 m.
96 Kjør maskinen opp i en helling hvor
chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).
Resultat: Maskinen skal stoppe når chassiset
tilter 4,5°, og alarmen skal lyde på plattformkontrollen.
Delenr. 1305317NWGT Z
®
-80/60 41
Brukerhåndbok Sjuende utgave • Andre opplag
Inspeksjoner
97 Trekk inn primærbommen til sammentrukket
posisjon, eller kjør i motsatt retning.
Resultat: Alarmen skal slukkes, og maskinen
skal kjøre.
98 Kjør tilbake til plant underlag og trekk inn
bommen.
99 Med bommen helt trukket inn, kjør maskinen
opp i en helling hvor chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).
Resultat: Maskinen skal fortsette å kjøre.
100 Kjør tilbake til plant underlag, og hev
sekundærbommen til ca. 10° over horisontal stilling.

Test funksjonen for justering av plattform

103 Trykk ned pedalen.
104 Trykk og hold inne bryteren for justering av
plattform
105 Beveg bryteren for justering av plattform
oppover, og plattformen vil heves.
Resultat: Plattformen skal rette seg opp.
106 Beveg bryteren for justering av plattform
nedover, og plattformen vil senkes.
Resultat: Plattformen skal rette seg opp.
Merk: Bryteren for justering av plattform vil bare virke i den retningen som retter opp plattformen.
101 Kjør maskinen opp i en helling hvor
chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).
Resultat: Maskinen skal stoppe når chassiset
tilter 4,5°, og alarmen skal lyde på plattformkontrollen.
102 Senk sekundærbommen til sammentrukket
posisjon, eller kjør i motsatt retning.
Resultat: Alarmen skal slukkes, og maskinen
skal kjøre.

Test tilleggskontroller

107 Trykk inn den røde nødstoppknappen til ”av”-
posisjon for å slå av motoren.
108 Trekk ut den røde nødstoppknappen til ”på”-
posisjon.
109 Trykk ned pedalen.
110 Aktiver tilleggskontrollene. Beveg og hold
bryteren, eller trykk inn og hold inne knappen. Aktiver alle funksjonsspaker, vippebrytere eller tommelbrytere.
Merk: For å spare batteri skal du teste hver funksjon gjennom en delvis syklus.
Resultat: Alle bom- og styrefunksjoner skal
fungere.
42 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Inspeksjoner

Test beskyttelsespakken for fly (hvis montert)

Merk: Det kan være nødvendig å være to personer for å utføre denne testen.
111 Flytt den gule støtfangeren nederst på
plattformen 4 tommer/10 cm i en hvilken som helst retning.
112 Aktiver alle funksjonsspaker og vippebrytere.
Resultat: Ingen bom- og styrefunksjoner skal
fungere.
113 Aktiver overstyring av funksjonen. Beveg og
hold bryteren, eller trykk inn og hold inne knappen.
114 Aktiver alle funksjonsspaker og vippebrytere.
Resultat: Alle bom- og styrefunksjoner skal
fungere.
119 Betjen alle maskinfunksjoner.
Resultat: Ingen maskinfunksjoner skal virke.
120 Sett utløseren i festet.
Resultat: Lampene og hornet slås av.
121 Betjen alle maskinfunksjoner.
Resultat: Alle maskinfunksjoner skal virke.

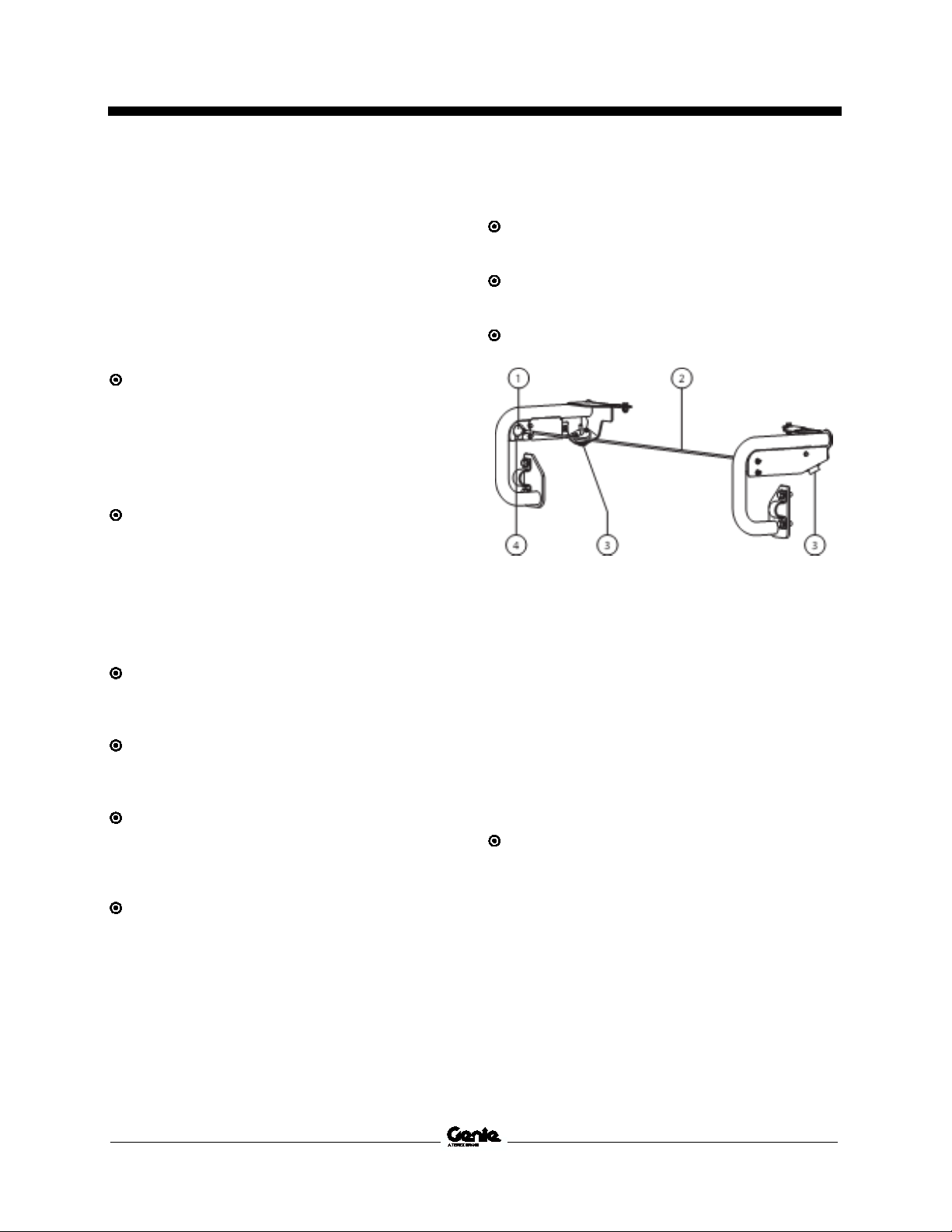

Test kontaktalarmen (hvis montert)

115 Ikke trykk inn fotpedalen, men trykk på
kontaktalarmkabelen for å frigjøre utløseren fra festet.
Resultat: Kontaktalarmlampene vil ikke blinke,
og maskinens horn vil ikke lyde.
116 Aktiver fotpedalen ved å trykke den ned.
Resultat: Kontaktalarmlampene vil blinke, og
maskinens horn vil lyde.
117 Sett utløseren i festet.
Resultat: Lampene og hornet slås av.
118 Aktiver fotpedalen ved å trykke inn pedalen,
og trykk på kontaktalarmkabelen for å frigjøre utløseren fra festet.
Resultat: Kontaktalarmlampene vil blinke, og
maskinens horn vil lyde.
1 utløser 2 kontaktalarmkabel 3 blinkende alarm 4 feste

Test funksjonen for valg av lift-/kjørefunksjon

122 Trykk ned pedalen.
123 Beveg kjørespaken vekk fra midten, og aktiver
en bomfunksjon. Trykk på en knapp for en bomfunksjon, eller flytt på en bryter for en bomfunksjon.
Resultat: Ingen bomfunksjoner skal fungere.
Maskinen vil bevege seg i retningen angitt på kontrollpanelet.
Delenr. 1305317NWGT Z
®
-80/60 43
Brukerhåndbok Sjuende utgave • Andre opplag
Inspeksjoner

Inspeksjon av arbeidsplassen

Ikke bruk denne maskinen før:

Du har lest og følger denne brukerhåndbokens
prinsipper for sikker bruk av maskinen.
1 Unngå farlige situasjoner.
2 Inspiser alltid maskinen før bruk.
3 Utfør alltid funksjonstester før bruk.
4 Inspiser arbeidsplassen.
Les og sørg for at du har forstått prinsippet for inspeksjon av arbeidsplassen før du går videre til neste del.
5 Bruk kun maskinen til det den er laget for.

Grunnleggende inspeksjon av arbeidsplassen

Vær oppmerksom på og unngå følgende farlige situasjoner:
skrenter og hull
humper, hindringer på gulvet eller skrot
hellende flater
ustabilt eller glatt underlag
høye hindringer og høyspentledninger
farlige steder
utilstrekkelig støtte i underlaget til å holde
maskin og last
vind- og værforhold
uvedkommende
andre mulige usikre forhold
Inspeksjonen av arbeidsplassen hjelper brukeren med å avgjøre om arbeidsplassen er egnet til sikker bruk av maskinen. Denne inspeksjonen bør utføres av brukeren før maskinen transporteres til arbeidsplassen.
Det er brukerens ansvar å lese om og huske farene på arbeidsplassen, og deretter se opp for dem og unngå dem ved transport, montering og betjening av maskinen.
44 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Delenr.
Ant.
27204 Pil – Blå
1
27205 Pil – Gul
1
27206 Trekant – Blå
2
27207 Trekant – Gul
2
28158 Merke – Blyfri
1
28159 Merke – Diesel
1
28160 Merke – Flytende petroleumsgass
1
28174 Merke – Strøm til plattform, 230 V
3
28235 Merke – Strøm til plattform, 115 V
3
44981 Merke – Luftslange til plattform*
2
46468 Overstyring av funksjon
1
52475 Merke – Transportfeste
6
65278 Forsiktig – Ingen trinn
4
72086 Merke – Løftepunkt
7
82247 Merke – 107 dB
1
82281 Plattformkontrollpanel
1
82422 Merke – Lys
1
82308
82281
1
82481 Merke – Batteri-/ladersikkerhet
1
82487
6
82603 Merke – Kjøring aktivert
1
97815 Merke – Nedre midtstolpe
1
114166 Merke – Transportskjema
2
114236 Merke – CB-symbol
1
114248 Merke – Veltefare, tiltealarm
1
114249 Merke – Veltefare, dekk
4
114251 Merke – Eksplosjonsfare
1
114252 Merke – Veltefare, endebrytere
8
Delenr.
Ant.
133067 Merke – Fare for elektrisk støt
3
133163
(beskyttelsespakke for fly)
1
133400 Merke – Hjullast
4
219954 Merke – Veltefare
1
219956 Merke – Overlast av plattform
1
219958 Merke – Veltefare, klemfare
1
230386 Merke – Nødsenking
1
233131 Plattformkontrollpanel
1
822820 Bakkekontrollpanel
1
1252716 Merke – Beskyttelseskontroller
1
1263540 Merke – Veltefare
1
1263542 Merke – Tilgang bak deksel
2
1263544 Nøkkelbryter for overstyring
1
1263545
overstyring
1
1272242
maskin/eierskifte
1
1278542 Instruksjoner – Kontaktalarm
1
1278982 Merke – Utløserfeste
1
1281175
fallsikring
8
1284982
akkumulator
1
1286362 Merke – Klemfare, service
3
1294475 Merke – Hellingsklassifisering, Z-80
1
1296907 Advarsel – Merke, DPF- og EAT-feil
1
1301030 Merke – Diesel, Stage V
1
1301075 Merke – Sentrer råluftslangen (Stage V)
1
1301115 Merke – Transportskjema
2
1304217 Merke – Eksplosjonsfare
1
1305382 Merke – Identifikasjon, trinn V
1
Inspeksjoner

Kontroll av merking med symboler

Inspiser slik at du er sikker på at alle merker er leselige og på plass.
Under finner du en nummerert liste med antall og beskrivelser.
Merking – beskrivelse
Merking – beskrivelse
Merke – Overstyring av funksjoner
Instruksjoner – Nøkkelbryter for
Merke – Registrering av
Merke – Festepunkt for stropper,
Plattformens kontrollpanel Protector
Merke – Les håndboken*
Advarsel – Eksplosjonsfare,
Grått indikerer at merket ikke er synlig, dvs. skjult
bak et deksel
*Disse merkene er modell-, utstyrs- eller
konfigurasjonsspesifikke.
Delenr. 1305317NWGT Z
®
-80/60 45
Brukerhåndbok Sjuende utgave • Andre opplag
1301115**
27206 27205
27207
28160*
82487***
82487***
97815
1281175*
1252716
46468*
133163*
82422*
82603
233131
82281
133067 114251
28158* 28159*
1301030*230386
82487
1263542
1272242
82247
1263545
1263540
822820
1296907 1263544 114252
44981*
28174* 28235*
28174* 28235*
114236
72086**
52475**
114249**
65278**133400**52475**133400**
1286362114252
114252
1286362
1281175*
82308
72086
72086
114252
114248
1294475
82487
219956
219954
28174* 28235*
44981*219958
133067
1305382
Inspeksjoner
46 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Betjeningsinstruksjoner

Betjeningsinstruksjoner

Grunnleggende regler

Ikke bruk denne maskinen før:

Du har lest og følger denne brukerhåndbokens
prinsipper for sikker bruk av maskinen.
1 Unngå farlige situasjoner.
2 Inspiser alltid maskinen før bruk.
3 Utfør alltid funksjonstester før bruk.
4 Inspiser arbeidsplassen.
5 Bruk kun maskinen til det den er laget
for.
Betjeningsinstruksjonene gir instruksjoner for alle aspekter ved betjening av maskinen. Det er brukerens ansvar å følge alle sikkerhetsregler og instruksjoner i brukerhåndboken.
Bruk av maskinen til alt annet enn løfting av personer, sammen med disse personenes verktøy og materialer, til en arbeidsplass oppe i luften er usikkert og farlig.
Kun opplært og autorisert personell har lov til å bruke denne maskinen. Dersom en maskin skal brukes av mer enn én bruker i løpet av samme arbeidsskift, må alle disse være kvalifiserte brukere. Det forventes at alle brukerne følger samtlige sikkerhetsregler og instruksjoner i brukerhåndboken. Dette betyr at hver nye bruker skal utføre en inspeksjon av arbeidsplassen samt utføre funksjonstester på maskinen før den tas i bruk.
Delenr. 1305317NWGT Z
®
-80/60 47
Brukerhåndbok Sjuende utgave • Andre opplag
2 Beveg vippebryteren for motorstart
Betjeningsinstruksjoner

Starte motoren

1 Vri nøkkelbryteren på bakkekontrollpanelet til
ønsket posisjon.
2 Sørg for at den røde nødstoppknappen både
på bakken og på plattformen er trukket ut i ”på”-posisjon.

Bensin-/LPG-modeller

1 Velg drivstoff ved å bevege drivstoffbryteren til
ønsket posisjon.
til en av sidene. Dersom motoren ikke vil starte eller slukner, vil omstartforsinkelsen deaktivere startbryteren i 3 sekunder.

Alle modeller

Dersom motoren ikke starter etter 15 sekunder, må feilen finnes og repareres. Vent 60 sekunder før du forsøker å starte motoren igjen.
I kaldt vær, -6 °C (20 °F) og lavere, må motoren varmes i 5 minutter før maskinen tas i bruk. Dette for å hindre skade på det hydrauliske systemet.
I ekstremt kaldt vær, -18 °C (0 °F) og lavere, bør maskinen utstyres med ekstrautstyr for kaldstart. For å starte motoren ved temperaturer under
-18 °C (0 °F) kan det være nødvendig med et startbatteri i tillegg.
Bensin-/LPG-modeller: I kaldt vær, 20 °F / -6 °C og lavere, bør maskinen startes med bensin og varmes opp i to minutter før man kobler over til LPG. Varme motorer kan startes med LPG.

Dieselmodeller

1 Dieselmodeller med glødepluggstyring: Aktiver
glødepluggene. Trykk inn knappen eller beveg bryteren.
Dieselmodeller med automatiske glødeplugger: Gul lampe vil lyse når glødepluggene er på.
2 Start motoren. Trykk inn knappen eller beveg
bryteren. Dersom motoren ikke vil starte eller slukner, vil omstartforsinkelsen deaktivere bryteren i 3 sekunder.
48 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
4 1
Betjeningsinstruksjoner

Nødstopp

Trykk inn den røde nødstoppknappen slik at den står i ”av”-posisjon på bakke- eller plattformkontrollen for å stoppe alle maskinfunksjoner og slå av motoren.
Reparer alle funksjoner som fortsatt er i drift når en av nødstoppknappene er trykket inn.
Valg og betjening av bakkekontroller vil overstyre den røde nødstoppknappen på plattformen.

Tilleggskontroller

Bruk tilleggsstrøm dersom den primære strømkilden svikter.
1 Vri bryteren til bakke- eller plattformkontroll.
2 Trekk ut den røde nødstoppknappen til ”på”-
posisjon.
3 Trykk ned pedalen når du bruker kontroller på
plattformen.
Aktiver tilleggskontrollene. Beveg
og hold bryteren, eller trykk inn og hold inne knappen. Aktiver hver funksjonsspak, bryter eller knapp.

Betjening fra bakken

1 Vri bryteren til bakkekontroll.
2 Trekk ut den røde nødstoppknappen til ”på”-
posisjon.
3 Bensin-/LPG-modeller: Velg drivstoffkilde.
4 Start motoren.

Posisjonering av plattform

Trykk inn og hold inne
en knapp for aktivering av funksjon / valg av hastighet.
2 Trykk på riktig funksjonsknapp i henhold til
merkingen på kontrollpanelet.
Kjøre- og styrefunksjonene er ikke tilgjengelige fra bakkekontrollene.
Kjørefunksjonen fungerer ikke med tilleggsstrøm.
Delenr. 1305317NWGT Z
®
-80/60 49
Brukerhåndbok Sjuende utgave • Andre opplag
3
tommelbryteren på toppen av
2
Betjeningsinstruksjoner

Betjening fra plattform

Alle modeller:

1 Vri bryteren til plattformkontroll.
2 Dra ut de røde nødstoppknappene både på
bakken og på plattformen til ”på”-posisjon.
3 Bensin-/LPG-modeller: Velg drivstoffkilde.
4 Start motoren. Ikke trykk ned pedalen når du
starter motoren igjen.

Posisjonering av plattform

1 Trykk ned pedalen.
2 Beveg riktig funksjonsspak eller vippebryter
sakte i henhold til merkingen på kontrollpanelet.

Styre maskinen

1 Trykk ned pedalen.

Modeller med 4-hjulsstyring:

2 Velg styremodus. Trykk inn knappen eller
beveg bryteren. Indikatorlampen ved siden av gjeldende styremodus vil lyse.
Beveg kjørespaken sakte i
samme retning som den blå eller gule trekanten viser, ELLER trykk på
kjørespaken.
Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning hjulene vil svinge.

Kjøre maskinen

1 Trykk ned pedalen.
Øke hastigheten: Beveg
kjøre-/styrespaken sakte i den blå eller gule pilens retning.
Senke hastigheten: Flytt kjøre-/styrespaken sakte mot midtstilling.
Stoppe: Sett kjøre-/styrespaken i midtstilling, eller slipp opp pedalen.
Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for se hvilken retning maskinen vil kjøre i.
50 Z
Maskinens hastighet er begrenset når bommen er hevet eller forlenget.
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Maksimal helling, plattform ned i bakken (klatreevne):
2WD: 30 % (17°) 4WD: 45
Maksimal helling, plattform opp i bakken:
2WD: 15 % (9°) 4WD: 35 % (19°)
Maksimal sidehelling:
25 % (14°)
Betjeningsinstruksjoner
Kjøring i helling

Hvordan beregne hellingen:

Finn ut hvor mye helling oppover, nedover og sideveis maskinen takler og hvor bratt den aktuelle hellingen er.
% (24°)
Merk: Godkjent maksimal helling er avhengig av bakkeforholdene med én person på plattformen og tilstrekkelig trekkraft. Ytterligere plattformvekt kan redusere den godkjente maksimale hellingen. Termen ”klatreevne” gjelder kun for konfigurasjon for motvekt og oppoverbakke.
Sørg for at bommen er under horisontal stilling, og at plattformen er mellom hjulene i svingende ende (gul pil).
Mål hellingen med et digitalt inklinometer, ELLER følg følgende prosedyre:
Du trenger:
vater
en rett planke, minst 3 fot / 1 m lang
målebånd
Legg planken i hellingen.
I den nedre enden av hellingen legger du vateret oppå planken og løfter planken til den er i vater.
Mens du holder planken i vater, måler du den vertikale avstanden fra plankens underside og ned til bakken.
Divider avstanden (høyde) med lengden på planken (lengde), og multipliser med 100.
Eksempel:
Velg innstilling for kjøring av maskin i helling. Skyv bryteren eller trykk på knappen til lampen ved siden av symbolet for maskin i helling tennes.
Delenr. 1305317NWGT Z
Planke = 144 tommer (3,6 m)
Lengde = 144 tommer (3,6 m)
Høyde = 12 tommer (0,3 m)
12 tommer ÷ 144 tommer = 0,083 x 100 = 8,3 % helling 0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % helling
Dersom hellingen er mer enn den maksimalt tillatte hellingen eller sidehellingen, må maskinen vinsjes eller fraktes opp eller ned hellingen. Se avsnittet Transport og løfting.
®
-80/60 51
Brukerhåndbok Sjuende utgave • Andre opplag
Lysende lampe indikerer at bommen er forbi ett av h svingende ende, og at kjørefunksjonen er slått av.
Lys på og motor stoppet: Merk maskinen og ta den ut av drift.
Lys på og motor fremdeles i gang: Kontakt servicepersonell innen 2
Betjeningsinstruksjoner

Aktivering av kjørefunksjon

ulene i
For å kjøre trykker du inn knappen eller beveger bryteren for aktivering av kjørefunksjon til en av sidene, og deretter beveger du styrespaken sakte ut av midtstilling.
Dersom man ikke beveger kjøre-/styrespaken innen to sekunder etter aktivering av kjørefunksjon, vil ikke kjørefunksjonen aktiveres. Slipp og aktiver kjørefunksjonen igjen.
Vær oppmerksom på at maskinen kan bevege seg i motsatt retning i forhold til hvordan du beveger kjøre-/styrespaken.
Bruk alltid de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning maskinen vil kjøre i.

Generator (hvis montert)

Trykk inn generatorknappen eller beveg bryteren for å betjene generatoren. Indikatorlampen vil lyse, og motoren vil fortsatt gå.

Valg av tomgangskjøring (rpm)

Velg tomgang (rpm). Trykk inn knappen eller beveg bryteren. Indikatorlampen ved siden av gjeldende innstilling vil lyse.
Kanin- og pedalsymbol: Fotbryter aktivert, høy
tomgang
Skilpaddesymbol: Lav tomgang
Kaninsymbol: Høy tomgang

Indikatorlampe for motorsjekk (hvis montert)

4 timer.
Plugg inn et elektrisk verktøy i GFCI-kontakten på plattformen.
Trykk inn generatorknappen eller beveg bryteren for å slå av generatoren. Indikatorlampen vil slukke.
52 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
3
kontrollknappene som vises
4 5
7
9
Betjeningsinstruksjoner

Stillstandsregenerering

Gå frem som følger for å starte regenereringen.
Når LCD-skjermen viser meldingen «Regen må utføres» og lampen for regenerering blinker, må det utføres en DPF (Diesel Particulate Filter)­stillstandsregenerering.
Under DPF-regenereringsprosessen er alle
bomfunksjoner deaktivert.
Hold avstand til motoreksosen og lydpotten.
Ikke la maskinen stå ubevoktet.
DFP-stillstandsregenereringen kan ikke
aktiveres hvis den ikke er forespurt av motoren, eller ved enkelte motorfeil.
Hvis forespørselen om stillstandsregenerering
ignoreres, kan det oppstå ekstreme sotmengder i DPF-en. Filteret vil bli permanent skadet, og må skiftes ut av en kvalifisert servicetekniker.
I nødstilfeller kan DPF-
stillstandsregenereringen avbrytes på to måter:
Motoren slås av med nøkkelbryteren.
Trykk på stoppknappen ESTOP.
Hvis dette skjer, kan det hende at stillstandsregenereringen må startes på nytt.
DPF-stillstandsregenereringen kan ikke
begynne før motoren er kjørt i minst to minutter og kjølevæsketemperaturen har nådd 35 °C.
1 Steng motorens sidedeksel.
2 Finn en sikker parkeringsplass med fast og
plant underlag, uten hindringer, trafikk, antennelige materialer og eksplosive gasser.
Trykk samtidig på de to
på LCD-skjermen.
Hold kontrollknappen på LCD-
skjermen inne til DEUTZ 2.2 STILLSTANDSREGEN vises.
Trykk på kontrollknappen på LCD-
skjermen som vises, for å velge JA.
6 LCD-skjermen viser meldingen ADVARSEL
HØY EKSOSTEMP, TRYKK PÅ ENTER.
Trykk på kontrollknappen som vises
på sCD-skjermen.
8 LCD-skjermen viser meldingen NB! ALLE
FUNKSJONER VIL BLI LÅST. REGEN VIL TA CA. 1 TIME. TRYKK PÅ ENTER.
Trykk på kontrollknappen som vises
på sCD-skjermen.
Delenr. 1305317NWGT Z
®
-80/60 53
Brukerhåndbok Sjuende utgave • Andre opplag
11 Start motoren hvis den ikke kjører, og
3
rstyring/gjenoppretting til
Betjeningsinstruksjoner
10 Hvis motoren ikke allerede kjører, viser LCD-
skjermen meldingen START MOTOREN DERETTER TRYKK PÅ ENTER.
trykk på kontrollknappen som vises på LCD-skjermen.

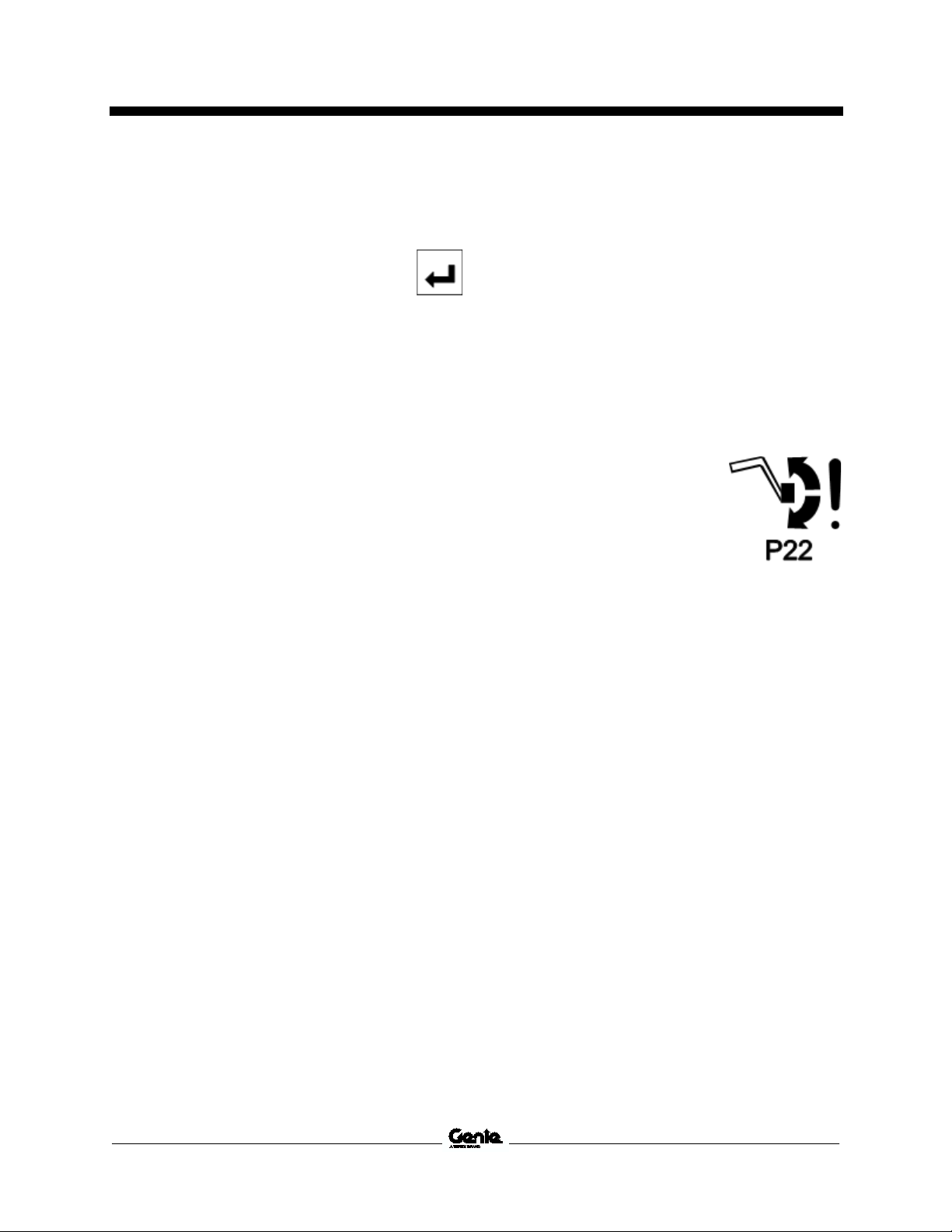

Plattform ikke i vater (kode P22)

Posisjon for overstyringsnøkkel skal benyttes for å få plattformen i vater dersom bakkekontrolldisplayet viser at plattformen ikke er i vater (P22), og bryterne for justering av plattform ikke fungerer.
12 LCD-skjermen viser meldingen REGEN
FORESPURT. På dette tidspunktet vil systemet ved behov varme opp motoren og fortsette prosessen.
13 Hvis regenereringsprosessen har begynt, viser
LCD-skjermen meldingen GJENVÆRENDE REGEN.TID.
14 Så snart regenereringen er fullført, viser LCD-
skjermen meldingen REGEN UTFØRT.
15 Hvis LCD-skjermen viser meldingen REGEN
KANSELLERT, er det noe som forhindrer at regenereringsprosessen fullføres. Ta kontakt med Genies serviceavdeling.
For å betjene:
1 Slå av motoren.
2 Vri hovednøkkelbryteren til bakkekontroll.
Fjern nøkkelen fra hovednøkkelbryteren og sett nøkkelen inn i nøkkelbryteren for overstyring/gjenoppretting.
Vri nøkkelbryteren for
ove gjennopprettingsposisjon.
4 Bruk hjelpestrøm til å få plattformen i vater
med knappen for vatring av plattform.
5 Vri nøkkelbryteren for
overstyring/gjenoppretting, til kjøreposisjon.
6 Fjern nøkkelen fra nøkkelbryteren for
overstyring/gjenoppretting og sett nøkkelen inn i hovednøkkelbryteren.
7 Trykk inn den røde nødstoppknappen, og trekk
den deretter ut igjen.
54 Z
8 Dersom kode P22 fortsatt vises, merk og ta
maskinen ut av drift til feilen er rettet av en kvalifisert servicetekniker.
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Blinkende lampe indikerer at plattformen er overlastet. Motoren vil stoppe, og ingen funksjoner vil være virksomme.
Fjern vekt lyset slukkes, og start motoren igjen.
Modell
Chassisvinkel (sidelengs)
Chassisvinkel (langsgående)
Z
Når indikatorlampen for maskin i helling lyser og tiltealarmen utløses, påvirkes følgende funksjoner: Kjørefunksjoner deaktiveres.
Følg prosedyren for senking av bom forklart i forrige prosedyre for å gjenopprette kjørefunksjonene.
Når maskinen står i en helling med bommen sammentrukket og tiltealarmen utløses, påvirkes følgende funksjoner; Løftfunksjoner deaktiveres.
Flytt maskinen til et plant underlag for å gjenopprette løftefunksjonene.
Betjeningsinstruksjoner

Plattform ikke i vater (plattform > 15 graders helling)

Dersom bakkekontrolldisplayet viser PLATFORM LEVEL > 15 DEGREES FAULT (PLATTFORM > 15 GRADERS HELLLING), og bryterne for justering av plattform ikke fungerer, må maskinen gjenopprettes av opplært og autorisert personell eller en kvalifisert servicetekniker.

Indikatorlampe for overlast av plattform

Aktiveringsinnstillinger for tiltesensor

®
-80/60
4.5° 4.5°
fra plattformen til

Gjenoppretting ved overlast

Hvis bakkekontrollens LCD-skjerm viser GJENOPPRETTING VED OVERLAST, er hjelpesenkesystemet brukt mens plattformen har vært overlastet. For informasjon om hvordan denne meldingen tilbakestilles, se riktig Genie­servicehåndbok.
Delenr. 1305317NWGT Z
®
-80/60 55
Brukerhåndbok Sjuende utgave • Andre opplag
Indikatorlampe for senkning av primærbom blinker: Senk primærbommen til indikatorlampen slukker.
Indikatorlampe for i vater blinker: Tiltealarmen vil lyde når denne lampen blinker. Flytt maskinen til et fast, plant underlag.
Indikatorlampe for plattform ikke i vater blinker: Tiltealarmen vil lyde når denne lampen blinker. Vippebryteren for justering av plattform vil kun virke i den retningen som retter opp plattformen. plattformen til indikatorlampen slukkes.
Betjeningsinstruksjoner

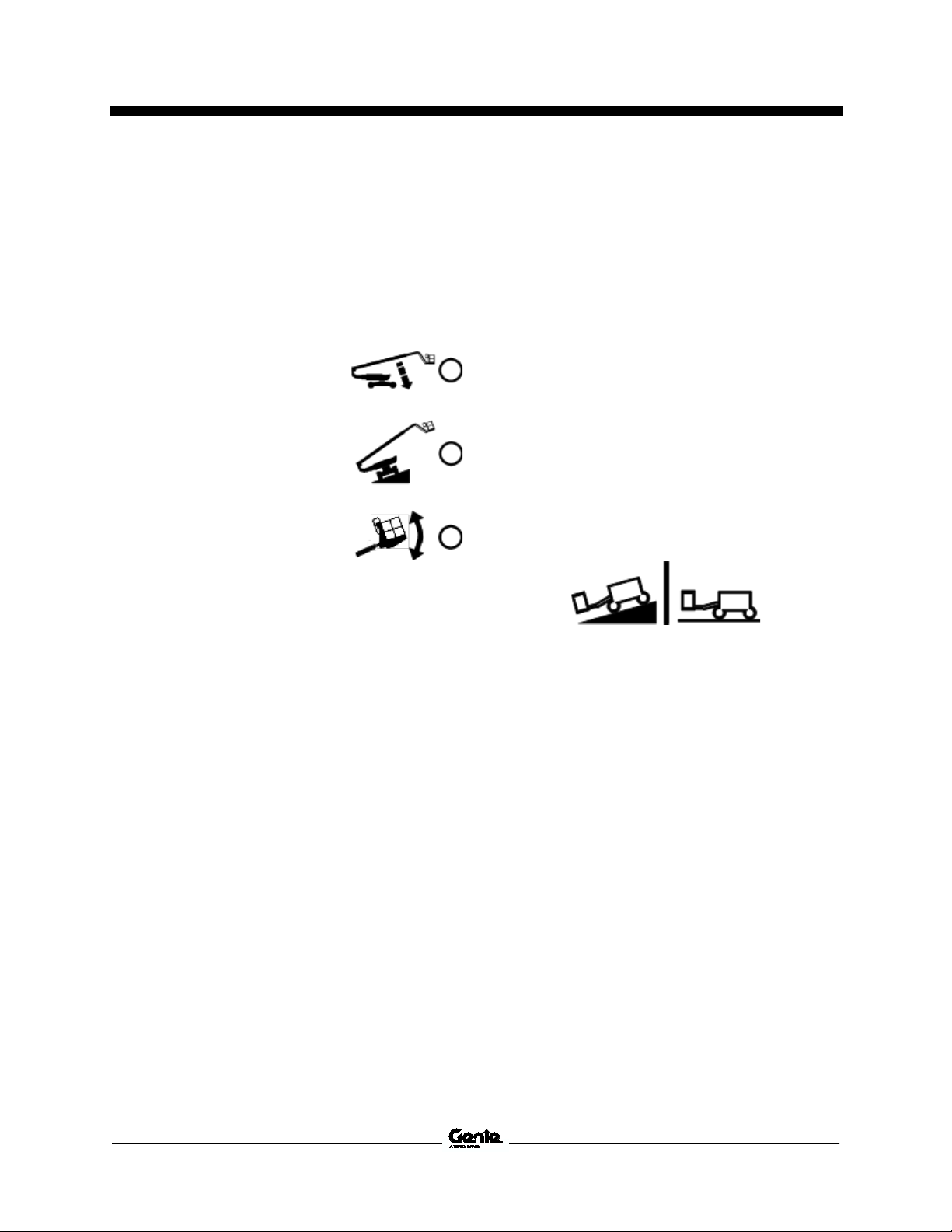

Indikatorlamper for driftskapasitet

Generator (hvis montert)

Indikatorlampene for driftskapasitet vil lyse for å varsle brukeren om at en funksjon er avbrutt og/eller en handling av brukeren er påkrevd.
maskin ikke
Rett opp
Trykk inn generatorknappen eller beveg bryteren for å betjene generatoren. Indikatorlampen vil lyse, og motorens turtall vil automatisk være i skilpaddemodus.
Motoren vil fortsette å drive kjørefunksjonene, og plattformfunksjonene vil fortsatt være i drift.
Dersom kaninsymbolet eller kanin- og pedalsymbolet er valgt, vil generatoren slås av, og indikatorlampen vil slukke.
Plugg inn et elektrisk verktøy i GFCI-kontakten på plattformen.
Trykk inn generatorknappen eller beveg bryteren for å slå av generatoren. Indikatorlampen vil slukke.

Velge kjørehastighet

Symbol for maskin i helling: Lav hastighet i
hellinger
56 Z
Symbol for maskin på plant underlag: Maksimal
drift og kjørehastighet
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Hvis tiltealarmen utløses når plattformen er hevet, vil indikatorlampen for maskin ikke i vater lyse, og kjørefunksjonen i én eller begge ret fungere. Kartlegg situasjonen rundt bommen i hellingen som vist under. Følg trinnene for å senke bommen før maskinen flyttes til et fast, plant underlag. Ikke roter bommen mens den senkes.
Dersom tiltealarmen utløses med opp i bakken:
1
2
3
Dersom tiltealarmen utløses med plattformen ned i bakken:
1
2
3
Lysende lampe indikerer at alle funksjoner har stoppet.
Lampe på: Merk og ta maskinen ut av drift.
Betjeningsinstruksjoner

Indikatorlampe for maskin ikke i vater

Indikatorlampe for funksjonsfeil på maskin

plattformen
Senk primærbommen.
Senk
sekundærbommen.
Trekk inn
primærbommen.
Trekk inn
primærbommen.
ninger vil ikke
1 Trykk inn den røde nødstoppknappen, og trekk
den deretter ut igjen.
2 Senk og trekk inn bommen.
3 Merk maskinen og ta den ut av drift.
Funksjonene vil ikke fungere.

Indikatorlampe for avslått motor (hvis montert)

Senk
sekundærbommen.
Senk primærbommen.
Delenr. 1305317NWGT Z
®
-80/60 57
Brukerhåndbok Sjuende utgave • Andre opplag
Hvis plattformens støtfangere kommer i kontakt med en gjenstand, vil maskinen slå seg av, og ingen funksjoner vil fungere.
1
2
3
4
Betjeningsinstruksjoner

Gjenoppretting ved overskridelse av driftskapasitet

Hvis alle funksjoner slutter å fungere, kan du ha overskredet driftskapasiteten. En opplært bruker på bakken må senke plattformen fra bakkekontrollen. Se avsnittet Service Bypass / Recovery Key Switch (bryter for overstyring/gjenoppretting) i servicehåndboken.

LCD-skjerm (hvis montert)

LCD-skjermen viser timeteller, spenning, oljetrykk og kjølevæsketemperatur. Skjermen viser også feilkoder og annen serviceinformasjon.

Perkins-motor

Maskiner med Perkins 404TF-22-dieselmotorer har en regenereringsmodus som skal kjøre automatisk ved behov.

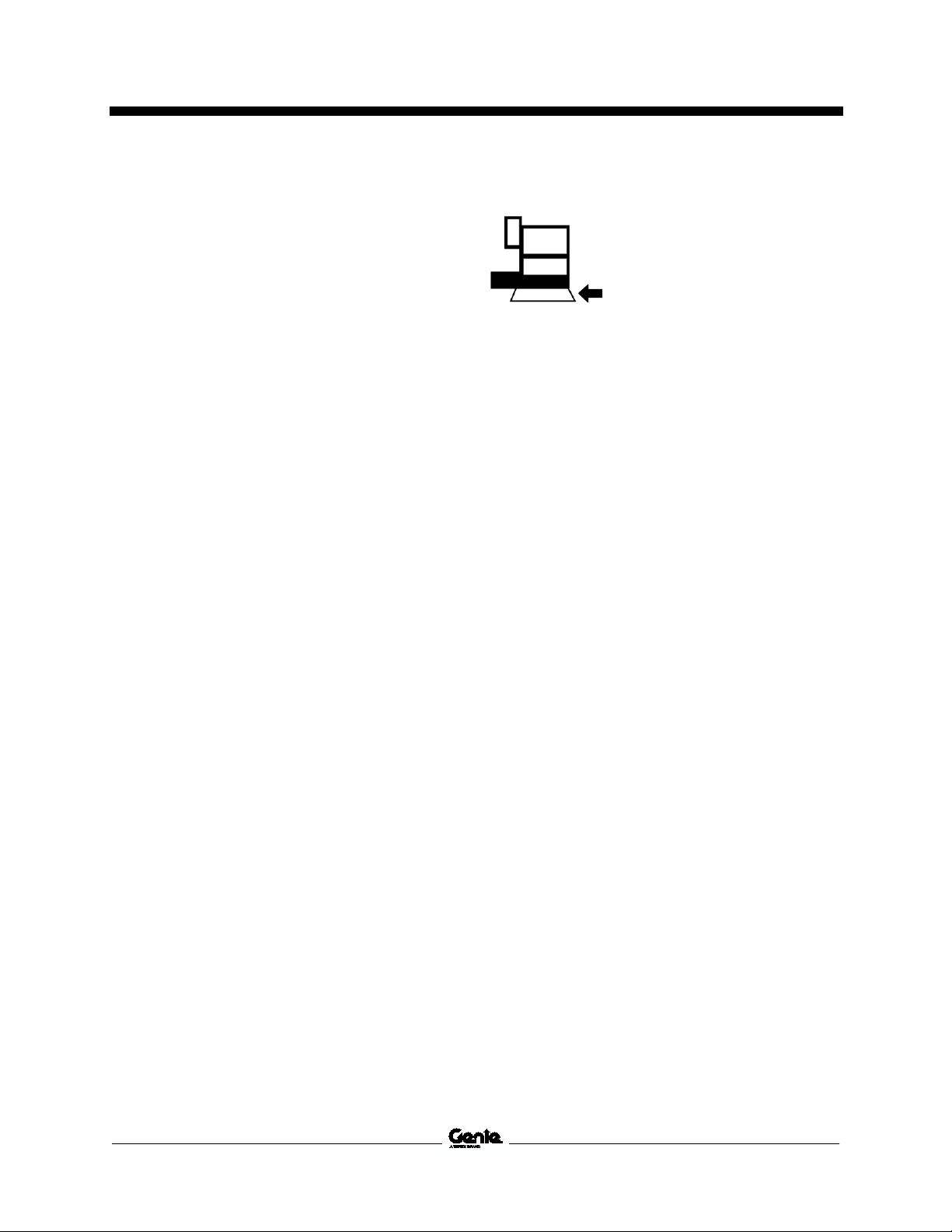

Beskyttelsespakke for fly (hvis montert)

Start motoren.
Trykk ned pedalen.
Beveg og hold inne
Beveg riktig funksjonsspak
overstyringsbryteren for flybeskyttelse.
eller vippebryter for å bevege maskinen bort fra flyets deler.
LCD-skjermen vil vise REGEN FORCED (TVUNGEN REGENERERING) og WARNING HIGH EXHAUST SYSTEM TEMP (ADVARSEL: HØY TEMPERATUR I EKSOSANLEGG) når regenereringsmodusen kjører. Ingen service påkrevd.

Stoppe motoren

Trykk inn den røde nødstoppknappen, og vri nøkkelbryteren til ”av”-posisjon.
58 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Betjeningsinstruksjoner

Kontaktalarm (hvis montert)

Instruksjoner for rørkrybbe

Kontaktalarmen er utformet for å varsle bakkepersonell når en operatør kommer utilsiktet i kontakt med plattformens kontrollpanel, slik at bombevegelsen forstyrres. En alarm lyder, og blinkende varsellys vises.
Når kontaktalarmkabelen er utkoblet, er løfte- og kjørefunkjonene deaktivert på plattformen. Lydsignalene og de visuelle advarslene vil indikere at det kanskje er nødvendig med tilsyn. Disse meldingene vil fortsette inntil systemet er nullstilt.
1 Kontaktalarmen er nå utkoblet, slik at
utløseren frigjøres fra festet.
2 Sett utløseren i festet for å slå av blinkende lys
og lydalarm.
Rørkrybbesettet består av to rørkrybber plassert på hver side av plattformen og montert på rekkverket med U-bolter.
1 utløser 2 kontaktalarmkabel 3 blinkende alarm 4 feste
Delenr. 1305317NWGT Z
1 stropp
2 U-bolter
3 monteringsfeste på rørkrybben
4 øvre plattformrekkverk
5 sammensveising av rørkrybbe
6 midtre plattformrekkverk
7 flate skiver
8 låsemuttere
®
-80/60 59
Brukerhåndbok Sjuende utgave • Andre opplag
Betjeningsinstruksjoner
Les og følg:
Rørkrybber må monteres på innsiden av
plattformen.
Rørkrybbene må ikke blokkere
plattformkontrollene eller inngangen.
Bunnen av rørkrybben må hvile på
plattformgulvet.
Pass på at plattformen er i vater før montering
av en rørkrybbe.

Montering av rørkrybbe

1 Monter en rørkrybbe på hver side av
plattformen. Se illustrasjonen til venstre. Pass på at bunnen av rørkrybben hviler på plattformgulvet.
2 Monter to U-bolter fra utsiden av
plattformrekkverket og gjennom hvert monteringsfeste på rørkrybben.
3 Fest hver U-bolt med 2 skiver og 2 muttere.
60 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Maksimumskapasitet for rørkrybbe
Alle modeller
pund
kg
Rørkrybbesettets vekt
pund
kg
Betjeningsinstruksjoner

Betjening av rørkrybbe

Panelkurvsett

1 Pass på at alle instruksjoner for montering og
bruk av rørkrybbesettet er fulgt nøye, og at rørkrybbene er godt festet til plattformrekkverket.
2 Plasser lasten slik at den hviler i begge
rørkrybbene. Lasten skal ligge parallelt med plattformens lengderetning.
3 Sentrer lasten i rørkrybbene.
4 Fest lasten til hver rørkrybbe. Fest
nylonstroppene over lasten. Trykk ned spennen og trekk stroppen gjennom. Stram stroppen.
5 Dytt og dra litt i lasten for å sjekke om
rørkrybbene og lasten er godt nok festet.
6 Lasten må være festet når maskinen er i
bevegelse.
Fare for velt. Vekten av rørkrybbesettet og
lasten i rørkrybbene vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.
Fare for velt. Vekten av rørkrybbesettet og
lasten i rørkrybbene kan begrense det maksimale antallet personer på plattformen.
200
90,7
21
9,5
1 Fest varselmerket foran på hver av
panelkurvene (om nødvendig).
2 Monter gummidemper 1 i bunnen av
panelkurvene. Se illustrasjon.
3 Fest demperen med 2 høye låsemuttere og
2 skiver.

Montering av panelkurv

1 Fest kroken gjennom sporene i bunnen av
panelkurvene.
2 Hekt panelkurven til bunnen av plattformen der
det er ønskelig.
3 Monter gummidemper 2 gjennom bunnen av
panelkurven og kroken. Se illustrasjon.
4 Fest med 2 lave låsemuttere.
5 Hvis panelkurven monteres på et støtterør for
plattformgulvet, fest U-bolten gjennom gulvet, rundt røret og inn i bunnen av panelkurven.
6 Fest U-bolten med 2 muttere og 2 skiver.
Fortsett til trinn 9.
7 Hvis panelkurven ikke monteres på et støtterør
for plattformgulvet, bruk aluminiumsrøret som følger med.
8 Plasser røret mellom panelkurven og
plattformgulvet. Stikk U-bolten gjennom gulvet, rundt røret og inn i bunnen av panelkurven.
9 Gjenta instruksjonene over for det andre settet
med deler.
Delenr. 1305317NWGT Z
®
-80/60 61
Brukerhåndbok Sjuende utgave • Andre opplag
Betjeningsinstruksjoner

Montering av polstring

1 Installer 2 polstringsputer på
plattformrekkverket. Plasser polstringen slik at panelene ikke kommer i kontakt med plattformrekkverket.

Festing av stropper

1 Åpne klemmen og fest den rundt et vertikalt
plattformrør.
2 Stikk en bolt med en skive gjennom den ene
siden av klemmen.
3 Monter stroppens endeplate på bolten.
4 Stikk bolten gjennom til den andre siden av
klemmen.
5 Fest med skive og mutter. Ikke stram for mye.
Stroppens endeplate skal kunne skli langs plattformrekkverket.

Betjening av panelkurv

1 Fest begge panelkurvene til plattformen.
2 Plasser lasten slik at den hviler i begge
panelkurvene.
3 Sentrer lasten på plattformen.
4 Fest lasten til plattformen med stroppen.
Stram stroppen.
62 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Betjeningsinstruksjoner

Etter bruk

1 Finn en sikker parkeringsplass – et fast og
plant underlag, uten hindringer og trafikk.
2 Trekk inn og senk bommen til sammenslått
posisjon.
3 Roter dreieskiven til bommen befinner seg
mellom hjulene i svingende ende.
4 Vri nøkkelbryteren til ”av”-posisjon, og fjern
nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.
Delenr. 1305317NWGT Z
®
-80/60 63
Brukerhåndbok Sjuende utgave • Andre opplag
Løsne bremsene på hjulene i enden alle de fire utkoblingshettene på navene.
Sørg for at vinsjvaieren er forsvarlig festet i chassisets festepunkter, og at veibanen er uten hindringer.

Instrukser for transport og løfting

Instrukser for transport og løfting

Les og følg:

Denne sikkerhetsinformasjonen fra Genie er
ment som en anbefaling. Føreren er ene og alene ansvarlig for at maskinen sikres tilstrekkelig, og at det brukes korrekt type tilhenger.
Genie-kunder som har behov for å
transportere en lift eller et Genie-produkt i container, bør kontakte en profesjonell speditør med kunnskap om klargjøring, lasting og sikring av konstruksjons- og løfteutstyr for internasjonal frakt.
Kun kvalifiserte brukere av en løftbar
arbeidsplattform skal flytte maskinen på eller av lastebilen.
Sørg for at dreieskiven er sikret med
låsemekanisme før transport. Pass på å frigjøre dreieskiven før bruk.
Ikke kjør maskinen i hellinger som er brattere
enn den maksimale hellingen og sidehellingen som maskinen takler. Se ”Kjøring i en helling” i Betjeningsinstruksjonene.
Hvis transportkjøretøyet står i en brattere
helling enn den maksimalt tillatte hellingen oppover eller nedover, må maskinen lastes og losses med vinsj, slik det er beskrevet i ”Utløsing av bremser”. Se avsnittet Spesifikasjoner for hellingsverdier.

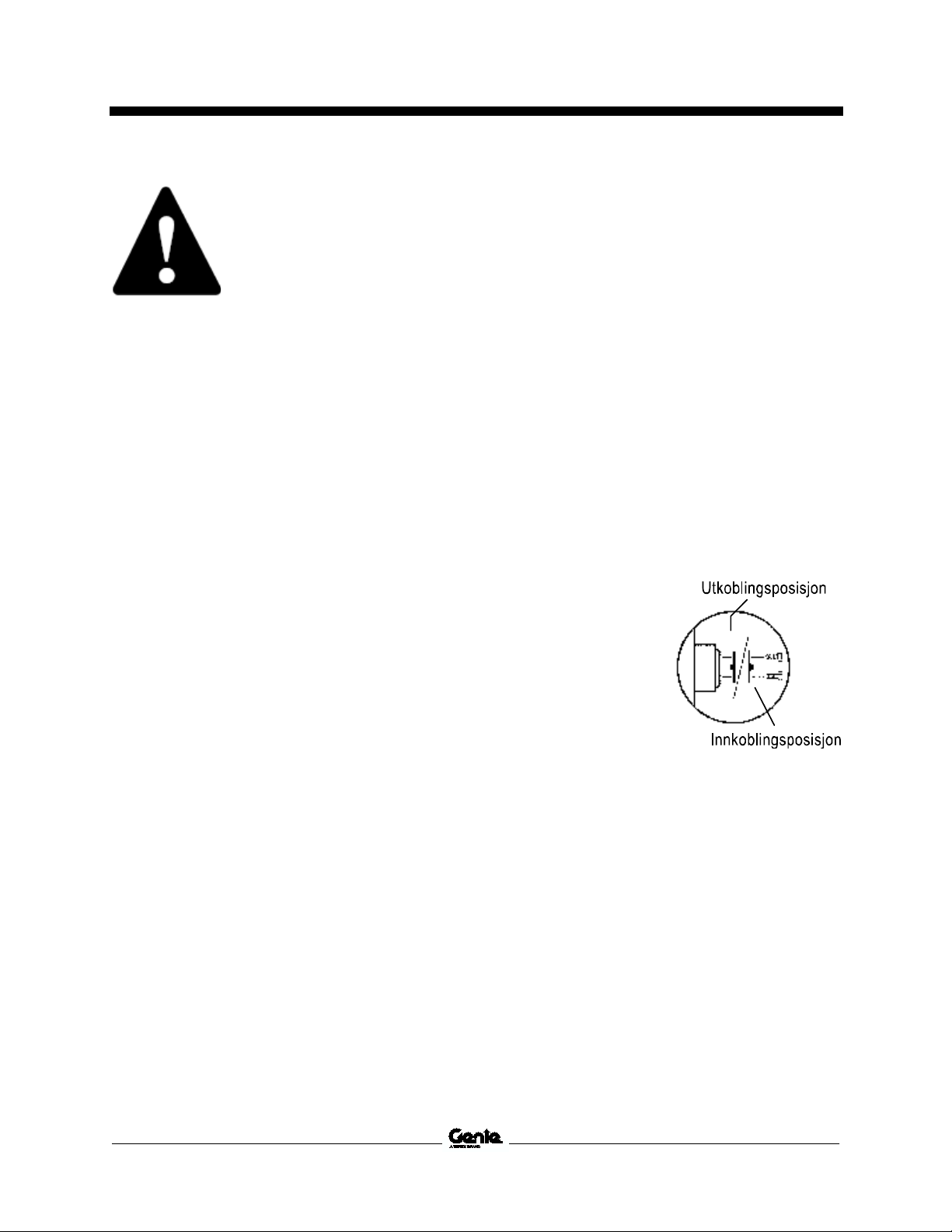

Frihjulkonfigurasjon for vinsjing

Blokker hjulene for å hindre at maskinen ruller.
den runde
ved å vri
Transportkjøretøyet må parkeres på et plant
underlag.
Transportkjøretøyet må sikres, slik at det ikke
ruller når maskinen lastes på.
Forsikre deg om at kjøretøyet, underlaget,
remmer og kjettinger tåler maskinens vekt. Genie-lifter har høy vekt i forhold til størrelsen. Se serienummermerket for maskinens vekt. Se avsnittet om inspeksjon for plassering av serienummermerket.
Følg motsatt prosedyre for å koble inn bremsene igjen.
®
Tauing av Z må taues, skal hastigheten ikke overstige 2 mph / 3,2 km/t.
-80/60 anbefales ikke. Hvis maskinen
64 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok

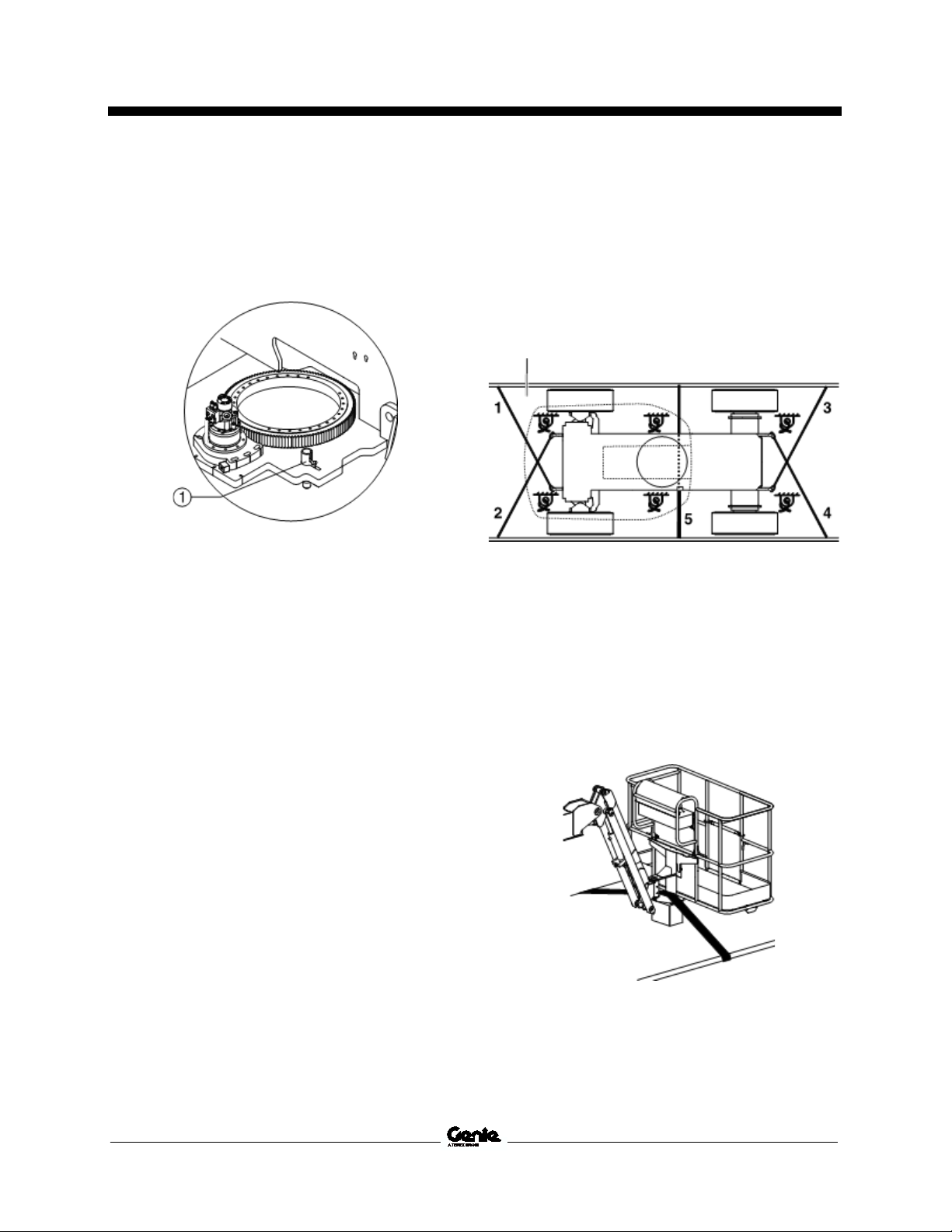

1 Dreieskivens låsepinne
Lasteplan
Instrukser for transport og løfting

Sikring på lastebil eller vogn ved transport

Sikring av chassiset

Bruk kjettinger som er sterke nok.
Blokker alltid dreieskiven med låsepinnen når maskinen transporteres.
Vri nøkkelbryteren til ”av”-posisjon, og ta ut nøkkelen før transport.
Inspiser hele maskinen, og sjekk at ingen deler eller gjenstander er løse.
Bruk minst 5 kjettinger.
Juster fastspenningen slik at kjettingene ikke blir skadet.

Sikring av plattformen

Sørg for at jibben og plattformen er sammenslått.
Plasser en kloss under plattformens rotasjonsledd. Klossen må ikke komme i kontakt med plattformsylinderen.
Delenr. 1305317NWGT Z
Sikre plattformen med en nylonstropp ført gjennom det nedre plattformfestet. Ikke bruk makt når du sikrer bomdelen.
®
-80/60 65
Brukerhåndbok Sjuende utgave • Andre opplag
Tyngdepunkt
akse X-akse Y-akse
Z®-80/60
m
m
m
1 Løftepunkter på dreieskive
4 Tyngdepunkt X
2 Løftepunkter på chassis (2)
5 Tyngdepunkt Z
3
Instrukser for transport og løfting

Løfteinstruksjoner

Les og følg:
Kun kvalifiserte riggere bør rigge maskinen. Kun kvalifiserte kranførere bør løfte maskinen,
og kun i henhold til gjeldende kranforskrifter.
Forsikre deg om at kranen, underlaget og
remmer og kjettinger tåler maskinens vekt. Se serienummermerket for maskinens vekt.
Senk og trekk bommen helt inn. Senk jibbebommen helt. (hvis montert)
Bestem tyngdepunktet for din maskin ved hjelp av tabellen og figuren på denne siden.
Fest stropper kun til angitte løftepunkter på maskinen. Alle de fire løftepunktene er plassert på dreieskiven.
Juster fastspenningen slik at maskinen ikke blir skadet, og slik at den er i vater.
X-
86,8 c
1,42
1,00
Tyngdepunkt Y-akse
66 Z
®
-80/60 Delenr. 1305317NWGT
-akse
-akse
Sjuende utgave • Andre opplag Brukerhåndbok
Indikerer at du trenger verktøy for å utføre denne prosedyren.
Indikerer at du trenger nye deler for å kunne utføre denne prosedyren.
Indikerer at motoren må være kald for at du
Perkins 404D
Oljetype
40
Oljetype
40
Perkins 404F
Oljetype
40
Oljetype
40
Deutz D2.9 L4
Oljetype
40
Oljetype
40
Deutz TCD 2.2L Stage V-motor
Oljetype
15W-40
Oljetype
40
Deutz F3L 2011F
Oljetype
40
Oljetype
40
GM 3.0L I4-motor
Oljetype
30
Oljetype
30
Vedlikehold

Vedlikehold

Kontrollere oljenivået i motoren

Les og følg:

Kun rutinemessig vedlikehold spesifisert i
denne håndboken kan utføres av brukeren.
Faste vedlikeholdsinspeksjoner skal utføres av
kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner.
Avhend materiale i henhold til myndighetenes
forskrifter.
Bruk kun reservedeler som er godkjent av
Genie.

Symbolforklaring vedlikehold

Følgende symboler benyttes i denne håndboken for å vise meningen med instruksjonene. Når ett eller flere av symbolene vises ved begynnelsen av en vedlikeholdsprosedyre, betyr det følgende:
Korrekt oljenivå i motoren er essensielt for å sikre tilfredsstillende motorytelse og levetid. Bruk av maskinen med galt oljenivå kan skade deler av motoren.
Merk: Sjekk oljenivået når motoren er av.
1 Sjekk peilepinnen for oljenivå. Fyll på olje om
nødvendig.
-22-motor
– kaldt vær
-22T-motor
– kaldt vær
-motor
– kaldt vær
– kaldt vær
-motor
– kaldt vær
15W-
5W-
15W-
5W-
15W-
5W-
5W-
15W-
5W-
skal kunne utføre denne prosedyren.
Delenr. 1305317NWGT Z
– kaldt vær
®
-80/60 67
5W­5W-
Brukerhåndbok Sjuende utgave • Andre opplag
Spesifikasjoner for hydraulisk olje
Type hydraulisk olje
Tilsvarende Chevron Rando HD
Vedlikehold

Kontrollere nivået på hydraulikkoljen

Korrekt mengde hydraulisk olje er essensielt for at maskinen skal fungere. Feil mengde hydraulisk olje kan ødelegge de hydrauliske komponentene. Ved daglige kontroller kan det oppdages endringer i oljenivået som kan tyde på problemer i det hydrauliske systemet.
1 Sørg for at bommen er trukket inn.
2 Foreta en visuell kontroll av måleren på siden
av tanken med hydraulisk olje.
Resultat: Nivået på hydraulikkoljen skal ligge
innenfor de øverste 2 tommene / 5 cm av måleren.
3 Fyll på olje om nødvendig. Ikke fyll på for mye.

Kontrollere kjølevæskenivået – væskeavkjølte modeller

Riktig kjølevæskenivå er essensielt for å sikre at motoren får lang levetid. Galt kjølevæskenivå vil redusere motorens kjøleevne og ødelegge deler av motoren. Daglige kontroller vil gjøre det mulig å oppdage endringer i kjølevæskenivået, som kan tyde på feil i kjølesystemet.
Forbrenningsfare! Pass på så du ikke brenner
deg på varme motordeler og kjølevæske. Kontakt med varme motordeler og/eller kjølevæske kan føre til alvorlige forbrenninger.
Forbrenningsfare! Ikke fjern radiatorhetten
dersom motoren har vært i gang. Kontakt med kjølevæske under trykk kan føre til alvorlige forbrenninger. La motoren kjøle seg ned før du fjerner radiatorhetten.
1 Sjekk væskenivået i kjølevæskebeholderen.
Fyll på væske om nødvendig.
Resultat: Væskenivået skal være ved FULL
'fult'-merket på tanken eller være synlig i måleren.
68 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Perkins 404D-22-motor
Drivstofftype
Diesel med lavt svovelinnhold (LSD)
Perkins 404F
Drivstofftype
Diesel med svært lavt svovelinnhold
(ULSD)
Deutz D2011 L03i-motor
Drivstofftype
Diesel med lavt svovelinnhold (LSD)
Deutz D2.9 L4
Drivstofftype
svært lavt svovelinnhold
(ULSD)
Deutz TCD 2.2L Stage V-motor
Drivstofftype
Diesel med svært lavt svovelinnhold
(ULSD)
Vedlikehold

Kontrollere batteriene

Funksjonsdyktige batterier er essensielt for å sikre god maskinytelse og sikkerhet. Feil væskenivå eller ødelagte kabler og koblinger kan medføre skade på deler og farlige forhold.
Fare for elektrisk støt. Kontakt med varme
eller strømførende kretser kan føre til død eller alvorlig personskade. Ta av deg alle ringer, klokker og smykker.
Fare for personskade. Batterier inneholder
syre. Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.
1 Bruk verneklær og -briller.
2 Forsikre deg om at batterikablene er godt
tilkoblet og uten korrosjon.
3 Sørg for at festebøylen som holder batteriet på
plass, er festet.
Merk: Beskyttelseshetter på polene og antikorrosjonsmiddel hjelper mot korrosjon på poler og kabler.

Dieselkrav

Tilfredsstillende motorytelse avhenger av bruken av kvalitetsdrivstoff. Bruk av kvalitetsdrivstoff gir lang levetid på motoren og godkjente eksosutslippsnivåer.
Minstekrav til diesel for alle motorene vises nedenfor.
-22T-motor
-motor
Diesel med
Delenr. 1305317NWGT Z

Rutinemessig vedlikehold

Vedlikehold hvert kvartal, årlig og annethvert år må utføres av personell som er opplært og kvalifisert til å utføre vedlikehold på denne maskinen i henhold til prosedyrene angitt i service­og vedlikeholdshåndbøkene.
Maskiner som har vært ute av drift i mer enn tre måneder, må gjennom kvartalsvedlikehold før de kan tas i bruk igjen.
®
-80/60 69
Brukerhåndbok Sjuende utgave • Andre opplag
Modell
80/60
Høyde, maks arbeidshøyde
84 fot
25,6 m
Høyde, maks plattformhøyde
78 fot
23,8 m
Høyde, maks sammenslått høyde
9 fot 10 tommer
3 m
Maks horisontal rekkevidde
60 fot
18,3 m
Bredde
8 fot 2 tommer
2,5 m
Lengde, sammenslått
37 fot
11,3 m
Lengde, sammenslått for transport
30 fot
9,1 m
Maks lastekapasitet
500 pund
227 kg
Maks vindstyrke
28 mph
12,5 m/s
Hjulbase
9 fot 4 tommer
2,84 m
Bakkeklaring
12 tommer
30 cm
Svingradius (utvendig) 2 4-hjulsstyring
ommer
15 fot
m
4,5 m
Svingradius (innvendig) 2 4-hjulsstyring
ommer
7 fot
m
2,1 m
Rotasjon dreieskive (grader)
kontinuerlig
Dreieskrivens halesving, sekundærbom senket
7 fot 4 tommer
2,24 m
Dreieskrivens halesving, sekundærbom hevet
3 fot 10 tommer
1,17 m
Omgivelsesdriftstemperatur
-20 °F til 120 °F
-29 °C til 49 °C
Styreanordninger
12 V DC proporsjonal
Plattformdimensjoner, 6 fot (lengde x bredde)
72 x
30 tommer
182 x 76 cm
Plattformdimensjoner, 8 fot (lengde x bredde)
96 x
36 tommer
244 x 91 cm
Plattformjustering
selvnivellerend
e
Plattformrotasjon
160°
AC-uttak på plattform
standard
Maks hydraulisk trykk (bomfunksjoner)
3 200 psi
220 bar
Systemspenning
12 V
Dekkdimensjon
18-625, 16 lag FF
Vekt
37 500 pund
17 010 kg
(Maskinvekten varierer med valgt utstyr. Se serienummermerket for maskinens vekt.)
Kapasitet drivstofftank, diesel
35 gallon
132 liter
Kapasitet drivstofftank, bensin
30 gallon
114 liter
Støynivå
Garantert lydeffekt
107 dBA
Lydtrykknivå i bakkearbeidsstasjon
85 dBA
Lydtrykknivå i plattformarbeidsstasjon
74 dBA
Total vibrasjonsverdi som hånden/armen er utsatt for, overstiger ikke 2,5 m/s2.
Høyeste kvadratiske middelverdi for vektet akselerasjon som hele kroppen er utsatt for, overstiger ikke 0,5 m/s2.
Maks helling, sammenslått posisjon, 2WD
Motvekt oppoverbakke
30 %
17°
Motvekt nedoverbakke
15 %
Sideveis helling
25 %
14°
Maks helling, sammenslått posisjon, 4WD
Motvekt oppoverbakke
45 %
24°
Motvekt nedoverbakke
35 %
19°
Sideveis helling
25 %
14°
Merk: Godkjent maksimal helling er avhengig av bakkeforholdene med én person på plattformen og tilstrekkelig trekkraft. redusere den godkjente maksimale hellingen.
Maksimal tillatt chassishelling
Les avsnittet
tillinger for
tiltesensor
Kjørehastighet (skumfylte dekk)
Kjørehastighet, sammenslått
ph
40 fot / 9,1 sek
m/t
12,2 m / 9,1 sek
Kjørehastighet, hevet eller forlenget modeller
0,7 mph
ek
1,1 km/t
ek
Kjørehastighet (dekk med høy bæreevne)
Kjørehastighet, sammenslått
1,9 mph
40 fot / 13,6 sek
3,1 km/t
12,2 m / 13,6 sek
Kjørehastighet, hevet eller forlenget modeller
0,44 mph
ek
0,64 km/t
ek
Informasjon om gulvbelastning
Maks akseltrykk
22 500 pund
10 206 kg
Kontakttrykk for dekk
130 psi
9,1 kg/cm2
896 kPa
Trykk med last
377 psf
1 841 kg/m2
18,5 kPa
Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må tilstrekkelige sikkerhetsmarginer.

Spesifikasjoner

Spesifikasjoner
Z®-
-hjulsstyring
-hjulsstyring
24 fot 6 t
14 fot 6 t
7,5
4,4
Ytterligere plattformvekt kan
Aktiveringsinns
3 m
– alle
– alle
40 fot / 40 s
40 fot / 62 s
4,8 k
12,2 m / 40 s
12,2 m / 62 s
70 Z
benyttes med
Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Makshøyde
Maksrekkevidde
1
ot
m
11
ot
m
2
ot
m
12
ot 0 m
3
ot
m
13
ot 3 m
4
ot
m
14
ot
m
5
ot
m
15
ot
m
6
ot
m
16
ot
m
7
ot
m
17
ot
m
8
ot 3 m
18
ot
m
9
ot 0 m
10
ot
m
Spesifikasjoner

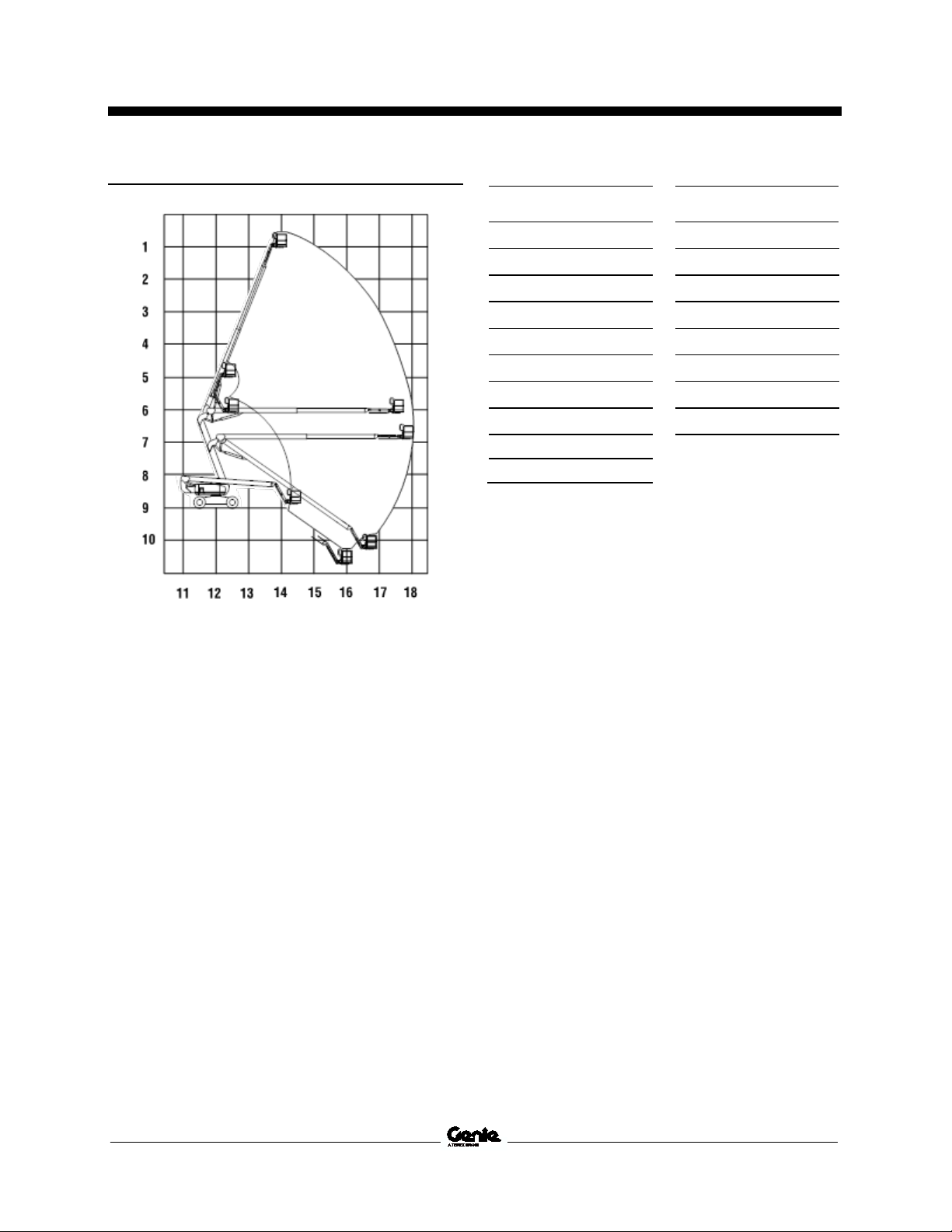

Z-80 Diagram over bevegelsesområde
80 f
70 f
60 f
50 f
40 f
30 f
20 f
10 f
24,4
21,3
18,3
15,2
12,2
9,1
6,1
-10 f
0 f
10 f
20 f
30 f
40 f
50 f
60 f
-3
6,1
9,1
12,2
15,2
18,3
0 f
-10 f
-3
Delenr. 1305317NWGT Z
®
-80/60 71
Brukerhåndbok Sjuende utgave • Andre opplag
Model /
Manufacture Date: <variable field>
Description: <machine classification>
Country of Manufacture: <variable field>
Model: <model name>
Net Installed Power: <only for IC machines>
Serial Number: <variable field>
Guaranteed Sound
VIN: <where applicable>
Manufacturer: <Manufacturer’s name>
Authorized Representative:
Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands
Empowered signatory:
Place of Issue: <variable field> Date of Issue: <variable field>
Spesifikasjoner

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:
1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field> issued by:
<notified body's name>
<notified body's number>
2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4
3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.
Test Report: This machine has been tested and passed the following categories prior to entering the market:
1. BRAKES: Brakes working properly in forward and reverse.
2. OVERLOAD: Overload tested at XXX% rated load.
3. FUNCTIONAL: Smooth operation at XXX% rated load.
4. FUNCTIONAL: All safety devices working correctly.
5. FUNCTIONAL: Speeds set within permitted specification.
Type: <machine type>
Power Level: <only for IC machines>
72 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Model / Type: <machine type>
Manufacture Date: <variable field>
Description: <machine classification>
Country of Manufacture: <variable field>
Model: <model name>
Net Installed Power: <only for IC machines>
Serial Number: <variable field>
Guaranteed Sound Power Level: <only for IC machines>
VIN: <where applicable>
Manufacturer: <Manufacturer’s name>
Authorized Representative:
Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands
Empowered signatory:
Place of Issue: <v Date of Issue: <variable field>
Spesifikasjoner

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:
1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.
2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4
3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.
Test Report: This machine has been tested and passed the following categories prior to entering the market:
1. BRAKES: Brakes working properly in forward and reverse.
2. OVERLOAD: Overload tested at XXX% rated load.
3. FUNCTIONAL: Smooth operation at XXX% rated load.
4. FUNCTIONAL: All safety devices working correctly.
5. FUNCTIONAL: Speeds set within permitted specification.
ariable field>
Delenr. 1305317NWGT Z
®
-80/60 73
Brukerhåndbok Sjuende utgave • Andre opplag
Model / Type: <machine type>
Manufacture Date: <variable field>
Description: <machine classification>
Country of Manufacture: <variable field>
Model: <model
Net Installed Power: <only for IC machines>
Serial Number: <variable field>
Guaranteed Sound Power Level: <only for IC machines>
VIN: <where applicable>
Manufacturer: <Manufacturer’s name>
Authorized Representative: Genie UK Ltd The Wharf Road Grantham NG31 6BH
Empowered signatory:
Place of Issue: <variable field>
Date of Issue: <variable field>
Spesifikasjoner

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:
1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type­examination certificate <variable field> issued by:
<notified body's name>
<notified body's number>
2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4
3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.
Test Report: This machine has been tested and passed the following categories prior to entering the market:
1. BRAKES: Brakes working properly in forward and reverse.
2. OVERLOAD: Overload tested at XXX% rated load.
3. FUNCTIONAL: Smooth operation at XXX% rated load.
4. FUNCTIONAL: All safety devices working correctly.
5. FUNCTIONAL: Speeds set within permitted specification.
name>
Maltings
74 Z
®
-80/60 Delenr. 1305317NWGT
Sjuende utgave • Andre opplag Brukerhåndbok
Model / Type: <machine type>
Manufacture Date: <variable field>
Description: <machine classification>
Country of Manufacture: <variable field>
Model: <model name
Net Installed Power: <only for IC machines>
Serial Number: <variable field>
Guaranteed Sound Power Level: <only for IC machines>
VIN: <where applicable>
Manufacturer: <Manufacturer’s name>
Authorized Representative: Genie UK Ltd The Maltings Wharf Road Grantham NG31 6BH
Empowered signatory:
Place of Issue: <variable field>
Date of Issue: <variable field>
Z®-80/60
Delenr. 1305317NWGT
Brukerhåndbok
Sjuende utgave • Andre opplag
Spesifikasjoner

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:
1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference to designated standard EN 280:2013+A1:2015
2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4
3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.
Test Report: This machine has been tested and passed the following categories prior to entering the market:
1. BRAKES: Brakes working properly in forward and reverse.
2. OVERLOAD: Overload tested at XXX% rated load.
3. FUNCTIONAL: Smooth operation at XXX% rated load.
4. FUNCTIONAL: All safety devices working correctly.
5. FUNCTIONAL: Speeds set within permitted specification.
>
Delenr. 1305317NWGT Z
®
-80/60 75
Loading...
