Genie Z®-80/60 Operator's Manual [no]

Download

Z®-

Brukerhåndbok

80/60

Serienummerområde

fra 5306

med vedlikeholdsinformasjon

Oversettelse av originale instrukser Sixth Edition Fifth Printing Part No. 1258948NWGT

Brukerhåndbok Sjette utgave • femte opplag

Front Matter

Viktig

Innhold

Les, forstå og overhold sikkerhetsreglene og betjeningsinstruksjonene før maskinen tas i bruk. Kun opplært og autorisert personell har lov til å bruke denne maskinen. Denne håndboken skal anses som en permanent del av maskinen, og skal til enhver tid oppbevares sammen med maskinen. Kontakt oss dersom du har spørsmål.

Kontakt oss:

Internett: www.genielift.com

E-post: awp.techpub@terex.com Manufacturer:

Terex South Dakota, Inc. 500 Oakwood Road Watertown, SD 57201, USA

Authorized representative:

Genie Industries B. V. Boekerman 5 4751 XK OUD GASTEL The Netherlands

Innledning ............................................................. 1

Forklaringer på symboler og faremerking ............. 3

Generell sikkerhet ................................................. 5

Personsikkerhet .................................................... 7

Sikkerhet på arbeidsplassen ................................. 8

Tegnforklaring ..................................................... 18

Styreanordninger ................................................ 19

Inspeksjoner ........................................................ 27

Betjeningsinstruksjoner ....................................... 43

Instrukser for transport og løfting ........................ 58

Vedlikehold ......................................................... 62

Spesifikasjoner .................................................... 66

Sjette utgave, femte opplag, Februar 2020

Genie og ”Z” er registrerte varemerker for Terex South Dakota, Inc. i USA og i flere andre land.

I overensstemmelse med EU-direktiv 2006/42/EF Se EU-samsvarserklæring

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Innledning

Eiere og brukere:

Takk for at du har valgt vår maskin. Brukerens sikkerhet er vår høyeste prioritet. Dette oppnås best når vi alle bidrar. Vi mener at du i stor grad bidrar til økt sikkerhet hvis du som bruker av utstyret:

1 følger arbeidsgiverens, arbeidsplassens og

myndighetenes regler.

2 leser, forstår og følger instruksjonene i denne

håndboken og andre håndbøker som følger med denne maskinen.

3 følger gode sikkerhetsrutiner under arbeidet

og bruker sunn fornuft.

4 kun benytter opplærte/sertifiserte brukere

under kvalifisert tilsyn til å betjene maskinen.

Fare

Dersom instruksjonene og sikkerhetsreglene i denne håndboken ikke følges, kan det føre til dødsfall eller alvorlige personskader.

Ikke bruk denne maskinen før:

 Du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen.

1 Unngå farlige situasjoner. Les og sørg for at du har forstått

sikkerhetsreglene før du går videre til neste del.

2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

 Du har lest, forstått og følger produsentens

instruksjoner og sikkerhetsregler — samt sikkerhets- og brukerhåndbøker og merkingen på maskinen.

 Du har lest, forstått og følger arbeidsgivers

sikkerhetsregler og reglement for arbeidsplassen.

 Du har lest, forstått og følger alle aktuelle

forskrifter fra myndighetene.

 Du har gjennomgått kvalifisert opplæring i

sikker bruk av maskinen.

Delenr. 1258948NWGT Z

-80/60 1

Brukerhåndbok Sjette utgave • femte opplag

Innledning

Fareklassifisering

Merkingen på denne maskinen benytter symboler, fargekoder og ord som angir følgende:

Sikkerhetssymbol — varsler deg om potensiell fare for personskade. Følg alle sikkerhetsmeldinger som følger dette symbolet, for å forhindre mulig personskade eller død.

Indikerer en farlig situasjon som, dersom den ikke unngås, vil føre til død eller alvorlig personskade.

Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til død eller alvorlig personskade.

Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til små eller moderate personskader.

Bruksområde

Maskinen er kun laget for å løfte personell, verktøy og materialer til en arbeidsplass over bakken.

Vedlikehold av sikkerhetsmerker

Erstatt alle manglende eller skadde sikkerhetsmerker. Tenk alltid på brukerens sikkerhet. Rengjør sikkerhetsmerkene med mildt såpevann. Ikke bruk løsemiddelbaserte rengjøringsmidler. Da kan sikkerhetsmerkene bli ødelagt.

Indikerer en advarsel om materielle skader.

2 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Forklaringer på symboler og faremerking

Klemfare

Ikke kom i nærheten av bevegelige deler.

Eksplosjonsfare

Røyking forbudt. Unngå åpen flamme. Stopp motoren.

Hold påkrevd sikkerhetsavstand.

Klemfare

Hold avstand til plattformens

Fallfare Ikke stå her.

bevegelsesbane

Veltefare Veltefare Veltefare Veltefare

Fare for elektrisk støt

Skift ut dekkene med dekk med samme spesifikasjoner.

Festepunkt for stropper

Delenr. 1258948NWGT Z

Les brukerhåndboken.

Kun faglært vedlikeholdspersonell skal åpne slike deksler.

Hjullast

Ha et brannslukningsapparat i nærheten.

-80/60 3

Brukerhåndbok Sjette utgave • femte opplag

Forklaringer på symboler og faremerking

Eksplosjons-/ forbrenningsfare

Bruk av åpen ild forbudt.

Fare for elektrisk støt Unngå kontakt

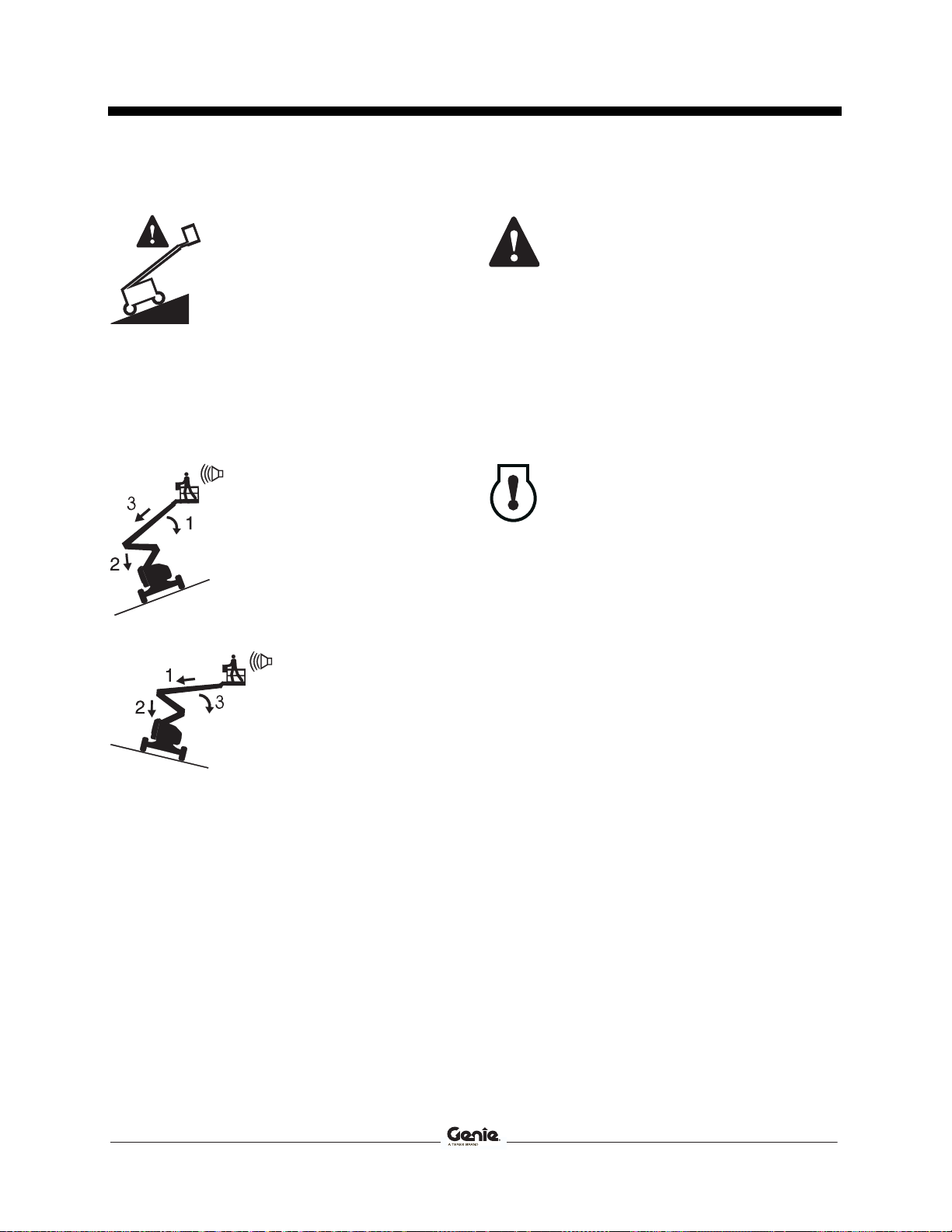

Gjenopprettingsprosedyre hvis tiltealarmen utløses når en bom er hevet.

Eksplosjonsfare

Spenning — strøm til plattform

Ikke bruk eter eller andre former for starthjelp med høy energi på maskiner med glødeplugger

Trykk — luftslange til plattform

Les servicehåndboken

Kun opplært og autorisert personell har tilgang

Plattform opp i bakken:

1 Senk primærbom 2 Senk sekundærbom 3 Trekk inn primærbom

Plattform ned i bakken:

1 Trekk inn primærbom 2 Senk sekundærbom 3 Senk primærbom

Instruksjoner for festing ved transport

4 Z

Maksimumskapasitet Manuell kraft

Vekten av sveiseapparatet reduserer kapasiteten

Overlast av plattform

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Generell sikkerhet

Delenr. 1258948NWGT Z

-80/60 5

Brukerhåndbok Sjette utgave • femte opplag

Generell sikkerhet

114252

82548

82487

82604

82481

133067

82671

82473

114252 A

114249

82481 B

114249 A

82487 B

114248

82602 B

114248 B

12.5 m/sec

400N

82601

227 kg

82601 B

< =

227 kg

114248

82487

82472

82601

82473 C

82472 B

114252

82548

82671

114249

6 Z

82604

114252

82472

82473 82481

114249

133067

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Personsikkerhet

Sikkerhetsutstyr

Utstyr for sikring mot fall (PFPE) er påkrevd ved bruk av denne maskinen.

Alle brukere må benytte sikkerhetsbelte eller sele i henhold til offentlige forskrifter. Fest sikkerhetstauet til forankringen på plattformen.

Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.

Alt PFPE må være i samsvar med aktuelle offentlige forskrifter, og må inspiseres og anvendes i henhold til PFPE-produsentens instruksjoner.

Delenr. 1258948NWGT Z

-80/60 7

Brukerhåndbok Sjette utgave • femte opplag

Sikkerhet på arbeidsplassen

Fare for elektrisk støt

Denne maskinen er ikke isolert og vil ikke gi noen beskyttelse mot elektrisk støt.

Følg alle lokale og nasjonale forskrifter angående minimumsavstand til elektriske ledninger. Overhold minimumsavstandene i tabellen under.

Spenning i ledning Påkrevd sikkerhetsavstand

0 til 50 KV 3,05 m 50 til 200 KV 4,60 m 200 til 350 KV 6,10 m 350 til 500 KV 7,62 m 500 til 750 KV 10,67 m 750 til 1 000 KV 13,72 m

Ta med i beregningen at plattformen kan bevege seg, og at ledningene kan svaie, og se opp for sterk vind og vindkast.

Ikke rør maskinen dersom den er i kontakt med strømførende ledninger. Personell på bakken eller på plattformen må ikke røre eller betjene maskinen før de strømførende ledningene er koblet fra.

Ikke bruk maskinen i tordenvær eller storm.

Ikke bruk maskinen som jording ved sveising.

Fare for velt

Den totale vekten av personer, utstyr og materialer må ikke overstige plattformens eller plattformforlengelsens maksimumskapasitet.

Maks plattformkapasitet Maks. antall personer

Vekten av tilleggsutstyr, f.eks. rør- og panelkurver og sveiseapparat, vil redusere plattformens kapasitet og må trekkes fra plattformkapasiteten. Se merkingen av ekstrautstyret og tilbehøret.

Ved bruk av tilbehør: Les, sørg for at du forstår og følg all merking, instruksjoner og håndbøker som følger med.

227 kg

8 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Bommen må kun heves eller forlenges dersom maskinen er plassert på et fast og plant underlag.

Dersom tiltealarmen utløses med plattformen opp i bakken:

1 Senk primærbommen. 2 Trekk inn / senk

sekundærbommen.

3 Trekk inn

primærbommen.

Dersom tiltealarmen utløses med plattformen ned i bakken:

1 Trekk inn

primærbommen.

Ikke bruk tiltealarmen som indikator på om maskinen står plant. Tiltealarmen på plattformen utløses kun når maskinen står svært skrått.

Dersom tiltealarmen utløses med bommen senket: Ikke forleng, roter eller hev bommen over horisontal stilling. Flytt maskinen til et fast og plant underlag før plattformen heves.

Vær svært forsiktig dersom tiltealarmen utløses med plattformen hevet. Indikatorlampen for maskin ikke i vater vil lyse, og kjørefunksjonen i én eller begge retninger vil ikke fungere. Kartlegg situasjonen rundt bommen i hellingen som vist under. Følg trinnene for å senke bommen før maskinen flyttes til et fast, plant underlag. Ikke roter bommen mens den senkes.

Gjennopprettingsmodus skal kun benyttes av opplært og autorisert personell.

2 Trekk inn / senk

sekundærbommen.

3 Senk primærbommen.

Ikke hev bommen når vindstyrken er over 12,5 m/s. Hvis vindstyrken overstiger 12,5 m/s når bommen er hevet, senk bommen og avslutt bruken av maskinen.

Ikke bruk maskinen i sterk vind eller sterke vindkast. Ikke øk flatearealet på plattformen eller lasten. Økning av arealet som utsettes for påvirkning av vind, vil gjøre maskinen mer ustabil.

Delenr. 1258948NWGT Z

-80/60 9

Brukerhåndbok Sjette utgave • femte opplag

Sikkerhet på arbeidsplassen

Vær ekstremt forsiktig, og kjør med lav hastighet og med maskinen sammenslått over ujevnt terreng, skrot, ustabilt eller glatt underlag og nær hull og skrenter.

Ikke endre eller koble ut maskindeler som på noe vis virker inn på sikkerhet og stabilitet.

Ikke skift ut deler som er vitale for maskinens stabilitet, med deler med annen vekt eller andre spesifikasjoner.

Dekk som er montert fra fabrikken, må ikke erstattes med dekk med andre spesifikasjoner eller en annen ply-rating.

Ikke kjør maskinen med bommen hevet eller forlenget på eller nær ujevnt terreng, ustabilt underlag eller under andre farlige forhold.

Ikke bruk maskinen som kran.

Ikke skyv maskinen eller andre gjenstander med bommen.

Ikke la bommen komme i kontakt med andre objekter.

Ikke bind bommen eller plattformen fast til andre objekter.

Ikke plasser last slik at den stikker ut over plattformens yttergrenser.

Ikke skyv deg fra eller trekk deg mot gjenstander utenfor plattformen.

Maks. tillatt manuell kraft – CE 400 N

Fabrikkmonterte skumfylte dekk må ikke erstattes med luftfylte dekk. Hjulvekten er avgjørende for stabiliteten.

Dekk med høy bæreevne må være montert fra fabrikken. Ikke skift ut standard, fabrikkmonterte dekk med dekk med høy bæreevne.

Ikke modifiser eller endre en løftbar arbeidsplattform uten at produsenten har gitt skriftlig tillatelse på forhånd. Montering av tilleggsutstyr for festing av verktøy eller materialer på plattformen, stigbrettet eller rekkverket kan øke vekten på plattformen og overflatearealet på plattformen eller lasten.

10 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Ikke plasser eller fest fast eller overhengende last på noen deler av denne maskinen.

Fare ved bruk i helling

Ikke kjør maskinen i hellinger som er brattere enn den maksimale hellingen oppover, nedover eller sidelengs som maskinen takler. Den angitte maksimale hellingen for maskinen gjelder kun når maskinen er sammenslått.

Ikke plasser stiger eller stillaser på plattformen eller mot noen del av denne maskinen.

Ikke transporter verktøy og materialer hvis de ikke er fordelt jevnt og kan håndteres på en trygg måte av personen(e) på plattformen.

Ikke bruk denne maskinen på et bevegelig eller mobilt underlag eller kjøretøy.

Pass på at alle dekkene er i god stand, at luftfylte dekk har nok luft og at hjulmuttere er godt tilskrudd.

Ikke bruk plattformkontrollene til å frigjøre plattformen dersom den sitter fast, eller normal bevegelse hindres av andre gjenstander. Alt personell må fjernes fra plattformen før ethvert forsøk på å frigjøre plattformen ved hjelp av kontrollene på bakken.

Maks. helling, sammenslått posisjon, 2WD

Plattform ned i bakken 30 % (17°) Plattform opp i bakken 15 % (9°) Sideveis helling 25 % (14°)

Maks. helling, sammenslått posisjon, 4WD

Plattform ned i bakken 45 % (24°) Plattform opp i bakken 35 % (19°) Sideveis helling 25 % (14°)

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft. Se ”Kjøring i en helling” i betjeningsinstruksjonene.

Delenr. 1258948NWGT Z

-80/60 11

Brukerhåndbok Sjette utgave • femte opplag

Sikkerhet på arbeidsplassen

Fallfare

Alle brukere må benytte sikkerhetsbelte eller sele i henhold til offentlige forskrifter. Fest sikkerhetstauet til forankringen på plattformen.

Ikke sitt, stå eller klatre på plattformens rekkverk. Stå støtt på plattformen til enhver tid.

Ikke klatre ned fra plattformen når den er hevet.

Kollisjonsfare

Vær oppmerksom på begrenset sikt og blindsoner når du kjører eller betjener maskinen.

Vær oppmerksom på bommens posisjon og bakendens svingradius ved rotasjon.

Kontroller arbeidsplassen for høye hindringer og andre mulige farer.

Vær oppmerksom på klemfare når du holder fast i plattformens rekkverk.

Hold plattformen fri for skrot.

Senk rekkverket på plattformen midt på, eller lukk grinden på plattformen før bruk.

Ikke gå ut av eller inn på plattformen uten at maskinen er sammenslått og plattformen er på bakkenivå.

Farer relatert til den spesifikke produktapplikasjonen når man går ut av maskinen i høyden, er hensyntatt ved design av maskinen. Dersom du vil ha mer informasjon, kontakt Genie (se avsnittet Kontakte produsenten).

Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.

12 Z

-80/60 Delenr. 1258948NWGT

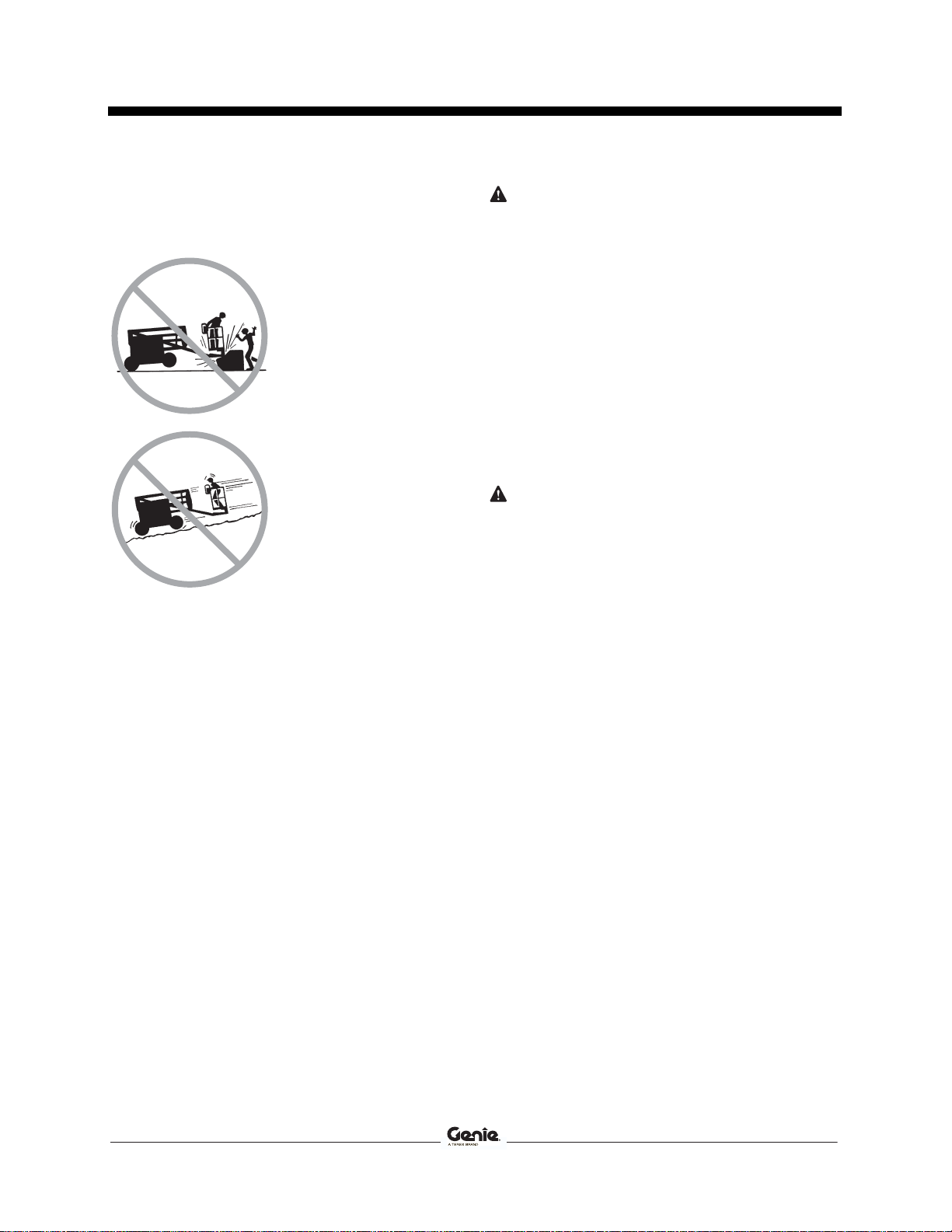

Sjette utgave • femte opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for kjøre- og styrefunksjoner.

Ikke senk bommen uten at området under er fritt for personer og hindringer.

Begrens hastigheten ved forflytting ut fra kjøreforholdene (underlag, trafikk, helling, personer i området) og andre faktorer som kan medføre kollisjonsfare.

Ikke bruk bommen i nærheten av kraner uten at kranen er avsperret og/eller forholdsregler er tatt for å forhindre en eventuell kollisjon.

Bruk av maskinen til lek og stunt er forbudt.

Fare for personskade

Sørg alltid for god ventilasjon ved bruk av maskinen for å unngå kullosforgiftning.

Ikke bruk maskinen dersom den lekker hydraulisk olje eller luft. En luftlekkasje eller lekkasje av hydraulisk olje kan trenge gjennom huden og/eller forårsake brannskader.

Uheldig kontakt med maskindeler under ethvert deksel vil medføre alvorlig personskade. Kun faglært vedlikeholdspersonell skal åpne slike deksler. Bruker bør kun åpne slike deksler ved inspeksjon før bruk. Alle deksler må være lukket og sikret når maskinen er i bruk.

Eksplosjons- og brannfare

Ikke start motoren hvis du lukter eller oppdager flytende petroleumsgass (LPG), bensin, diesel eller andre eksplosive stoffer.

Ikke fyll drivstoff mens motoren er i gang.

Sørg for god plass og god ventilasjon ved fylling av drivstoff og lading av batteri, og unngå gnister, åpen ild og tente sigaretter.

Ikke bruk maskinen eller lad batteriene på farlige steder eller steder hvor det kan forekomme brennbare eller eksplosive gasser eller partikler.

Delenr. 1258948NWGT Z

Ikke spray eter inn i maskiner med glødeplugger.

-80/60 13

Brukerhåndbok Sjette utgave • femte opplag

Sikkerhet på arbeidsplassen

Fare ved skade på maskinen

Ikke bruk en ødelagt maskin eller en maskin som ikke virker som den skal.

Inspiser maskinen grundig før bruk, og test alle funksjoner før hvert arbeidsskift. Merk en ødelagt maskin umiddelbart, og ta den ut av drift.

Forsikre deg om at alt vedlikehold er utført i henhold til denne håndboken og gjeldende Genie-servicehåndbok.

Sørg for at all merking er på plass, og at den er leselig.

Sørg for at bruker-, sikkerhets- og ansvarshåndbøkene er komplette og leselige, og at de ligger i oppbevaringsboksen på maskinen.

Fare for skader på maskindeler

Ikke bruk batteri eller lader med mer enn 12 V spenning for å starte motoren med startkabler.

Ikke bruk maskinen som jording ved sveising.

Ikke bruk maskinen på steder hvor det kan være sterke magnetfelt.

Batterisikkerhet

Forbrenningsfare

Eksplosjonsfare

Batterier inneholder syre. Bruk alltid verneklær og vernebriller når du jobber med batterier.

Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.

Hold gnister, flammer og tente sigaretter unna batteriene. Batterier skiller ut en eksplosiv gass.

14 Z

Fare for elektrisk støt

Unngå kontakt med batteripolene.

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Sikkerhet ved sveising

Les, forstå og følg alle advarsler og instruksjoner som følger med sveiseapparatet.

Ikke koble til sveiseelektroder eller -kabler uten at sveiseapparatet er slått av ved kontrollpanelet på plattformen.

Sørg for at sveisekablene er riktig tilkoblet før sveising, og at sveiseapparatet er skikkelig jordet.

Vekten av sveiseapparatet vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.Strømforsyningen til sveiseapparatet veier 34 kg.

Ikke bruk sveiseapparatet hvis du ikke har et brannslukningsapparat i umiddelbar nærhet. Dette i henhold til OSHA-regulativ 1926.352(d).

Sikkerhetsregler for plattform

med sveiseslange

Les, forstå og følg alle advarsler og instruksjoner som følger med sveiseapparatet.

Ikke koble til sveiseelektroder eller -kabler uten at sveiseapparatet er slått av ved kontrollpanelet på plattformen.

Sørg for at sveisekablene er riktig tilkoblet før sveising.

Koble den positive elektroden til skrukoblingen på dreieskiven og plattformen.

Klem den negative elektroden fast til jordingen på dreieskiven og plattformen.

Delenr. 1258948NWGT Z

-80/60 15

Brukerhåndbok Sjette utgave • femte opplag

Sikkerhet på arbeidsplassen

Sikkerhetsregler for rørkrybbe

Les, sørg for at du forstår, og følg alle advarsler og instruksjoner som følger med rørkrybbene.

Ikke overstig godkjent lastekapasitet. lastekapasitet. Rørkrybbesettet og vekten i rørkrybbene vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.

Rørkrybbesettet veier 9,5 kg.

Rørkrybbesettets maksimumskapasitet er 91 kg.

Vekten av rørkrybbesettet og lasten i rørkrybbene kan begrense det maksimale antallet personer på plattformen.

Sentrer lasten på plattformen.

Fest lasten til plattformen.

Ikke blokker plattformens inngang eller utgang.

Ikke blokker plattformkontrollene eller den røde nødstoppknappen.

Ikke betjen maskinen dersom du ikke har fått tilstrekkelig opplæring og er klar over alle farene forbundet med å forflytte en plattform med en overhengende last.

Ikke utsett maskinen for horisontale krefter eller sidelengs belastning ved å heve eller senke en last som sitter fast, eller en overhengende last.

Fare for elektrisk støt: Hold rør unna alle strømførende ledninger.

Sikkerhet ved bruk av

panelkurver

Les, forstå og følg alle advarsler og instruksjoner som følger med panelkurvene.

Ikke overstig godkjent lastekapasitet.Den samlede vekten av kurver, krybber, paneler, personer og annet verktøy må ikke overstige godkjent kapasitet.

Panelkurvsettet veier 13,6 kg.

Panelkurvens maksimumskapasitet er 113 kg.

Vekten av panelkurvene og lasten i disse kan begrense det tillatte antallet personer på plattformen til én person.

Fest kurvene til plattformen. Fest panelet/panelene til plattformrekkverket med de medfølgende stroppene.

Ikke betjen maskinen dersom du ikke er tilstrekkelig opplært og er klar over alle farene forbundet med løfting av paneler.

Ikke utsett maskinen for horisontale krefter eller sidelengs belastning ved å heve eller senke en last som sitter fast, eller en overhengende last.

Maksimal vertikal høyde på panelene: 1,2 m.

Maksimal vindstyrke: 6,7 m/sek.

Maksimalt panelareal: 3 m

16 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Sikkerhet ved bruk av slepepakke

Les, sørg for at du forstår, og følg alle advarsler og instruksjoner som følger med slepepakken.

Når kjøretøyet står i frihjulskonfigurasjon, er det ingen bremser, og maskinen kan bevege seg, noe som kan føre til død, alvorlig personskade eller materielle skader.

Maks. slepehastighet eller maks. slepetid må ikke overstiges.

Maks. slepehastighet 12,87 km/t Maks. slepetid ved 13 km/t Maks. slepetid ved 10 km/t

30 minutter 60 minutter

Låsing etter bruk

1 Finn en sikker parkeringsplass — et fast og

plant underlag, uten hindringer og trafikk.

2 Trekk inn og senk bommen til sammenslått

posisjon.

3 Roter dreieskiven slik at bommen er mellom de

ikke-svingbare hjulene.

4 Vri nøkkelbryteren til ”av”-posisjon, og fjern

nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.

Delenr. 1258948NWGT Z

-80/60 17

Brukerhåndbok Sjette utgave • femte opplag

Tegnforklaring

1 Hjul i svingende ende 2 Hjul i ikke-svingende ende 3 Sekundærbom 4 Bakkekontroll 5 Primærbom

6 Festepunkt for stropper 7 Skyvbar midtstolpe 8 Beholder til håndbok 9 Pedal 10 Plattformkontroll 11 Plattform

18 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Styreanordninger

Z-80-maskiner vil ha én av disse to typene bakkekontrollpaneler. Beskrivelsene i dette avsnittet og instruksjonene i avsnittene Funksjonstest og Betjeningsinstruksjoner gjelder for begge panelene dersom annet ikke er angitt.

Delenr. 1258948NWGT Z

-80/60 19

Brukerhåndbok Sjette utgave • femte opplag

Styreanordninger

Bakkekontrollpanel

1 Knapp for lav hastighet

Trykk på knappen for lav hastighet for å aktivere lav hastighet for funksjonene på bakkekontrollen.

2 Nødstrømknapp

Bruk nødstrøm dersom den primære strømkilden (motoren) svikter. Hold nødstrømknappen inne samtidig som du aktiverer ønsket funksjon.

3 Knapp som roterer dreieskive mot

venstre/høyre Trykk på knappen som roterer dreieskiven mot

venstre, og dreieskiven vil rotere mot venstre. Trykk på knappen som roterer dreieskiven mot

høyre, og dreieskiven vil rotere mot høyre.

4 Knapper som hever/forlenger og senker /

trekker inn sekundærbom Trykk på knappen som hever/forlenger

sekundærbommen, og sekundærbommen vil heves og deretter forlenges. Trykk på knappen som senker / trekker inn sekundærbommen, og sekundærbommen vil senkes og deretter trekkes inn.

5 Knapper for primærbom opp/ned

6 Kontrollknapper for LCD-skjerm 7 Bensin-/LPG-modeller: Drivstoffbryter

Trykk på drivstoffbryteren for å velge drivstoffkilde. Når pilen over LPG-tanken lyser, går motoren på LPG. Når pilen over bensintanken lyser, går motoren på bensin.

8 LCD-skjerm

abc de

a indikator for lavt drivstoffnivå b indikator for motoroljetrykk c indikator for vanntemperatur d nødstrømindikator e turtalllindikator f timeteller

9 Rød nødstoppknapp

Trykk inn den røde nødstoppknappen til ”av”-posisjon for å stoppe alle funksjoner og slå av motoren. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.

10 Knapp for glødeplugg (hvis utstyrt med

manuelle glødeplugger)

Trykk på heveknappen for primærbom, og bommen vil heves. Trykk på senkeknappen for primærbom, og bommen vil senkes.

20 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Styreanordninger

11 Nøkkelbryter for valgene av/bakke/plattform

19 Nøkkelbryter for overstyring/gjenoppretting

Vri nøkkelbryteren til ”av”-posisjon, og maskinen vil være slått av. Vri nøkkelbryteren til bakkeposisjon, og bakkekontrollene vil fungere. Vri nøkkelbryteren til plattformposisjon, og plattformkontrollene vil fungere.

12 Knapp for start av motor

Trykk på startknappen for å starte motoren.

13 Knapp for valg av hastighet

Trykk på knappen for valg av motorhastighet for å velge motorhastighet. Når pilen over kaninen lyser, går motoren på høy tomgangshastighet. Når pilen over skilpadden lyser, går motoren på lav tomgangshastighet.

14 Knapp som hever/senker plattformen

Trykk på heveknappen for plattformen, og plattformen vil heves. Trykk på senkeknappen for plattformen, og plattformen vil senkes.

15 Knapp som hever/senker jibbebom

Trykk på heveknappen for jibbebommen, og jibbebommen vil heves. Trykk på senkeknappen for jibbebom, og jibbebommen vil senkes.

16 Knapper som forlenger / trekker inn

primærbommen

Posisjon for overstyringsnøkkel skal kun benyttes for å få plattformen i vater dersom bakkekontrolldisplayet viser at plattformen ikke er i vater (P22), og bryterne for justering av plattform ikke fungerer. Se betjeningsinstruksjonene.

Posisjon for gjennopprettingsnøkkel skal kun benyttes av opplært og autorisert personell.

20 Knapp som roterer plattform mot venstre/høyre

Trykk på knappen som roterer plattformen mot venstre, og plattformen vil rotere mot venstre.

Trykk på knappen som roterer plattformen mot høyre, og plattformen vil rotere mot høyre.

21 Knapp for høy hastighet

Trykk på knappen for høy hastighet for å aktivere høy hastighet for funksjonene på bakkekontrollen.

22 Senkeknapp for primærbom

Trykk på senkeknappen for primærbom, og bommen vil senkes.

23 Heveknapp for primærbom

Trykk på heveknappen for primærbom, og bommen vil heves.

24 Lys for EAT-feil

Trykk på knappen som forlenger primærbom, og primærbommen vil forlenges. Trykk på knappen som trekker inn primærbommen, og primærbommen vil trekkes inn.

17 20 A sikring for systemkrets 18 Alarm

Delenr. 1258948NWGT Z

Lyset for EAT-feil indikerer et eventuelt problem med eksosetterbehandlingssystemet. Ta kontakt med serviceavdelingen.

25 Regenereringslys

Når regenereringslyset blinker, skal du utføre regenereringsprosedyren for DPF-stillstand som forklart i delen Betjening fra plattform i denne håndboken.

-80/60 21

Brukerhåndbok Sjette utgave • femte opplag

Styreanordninger

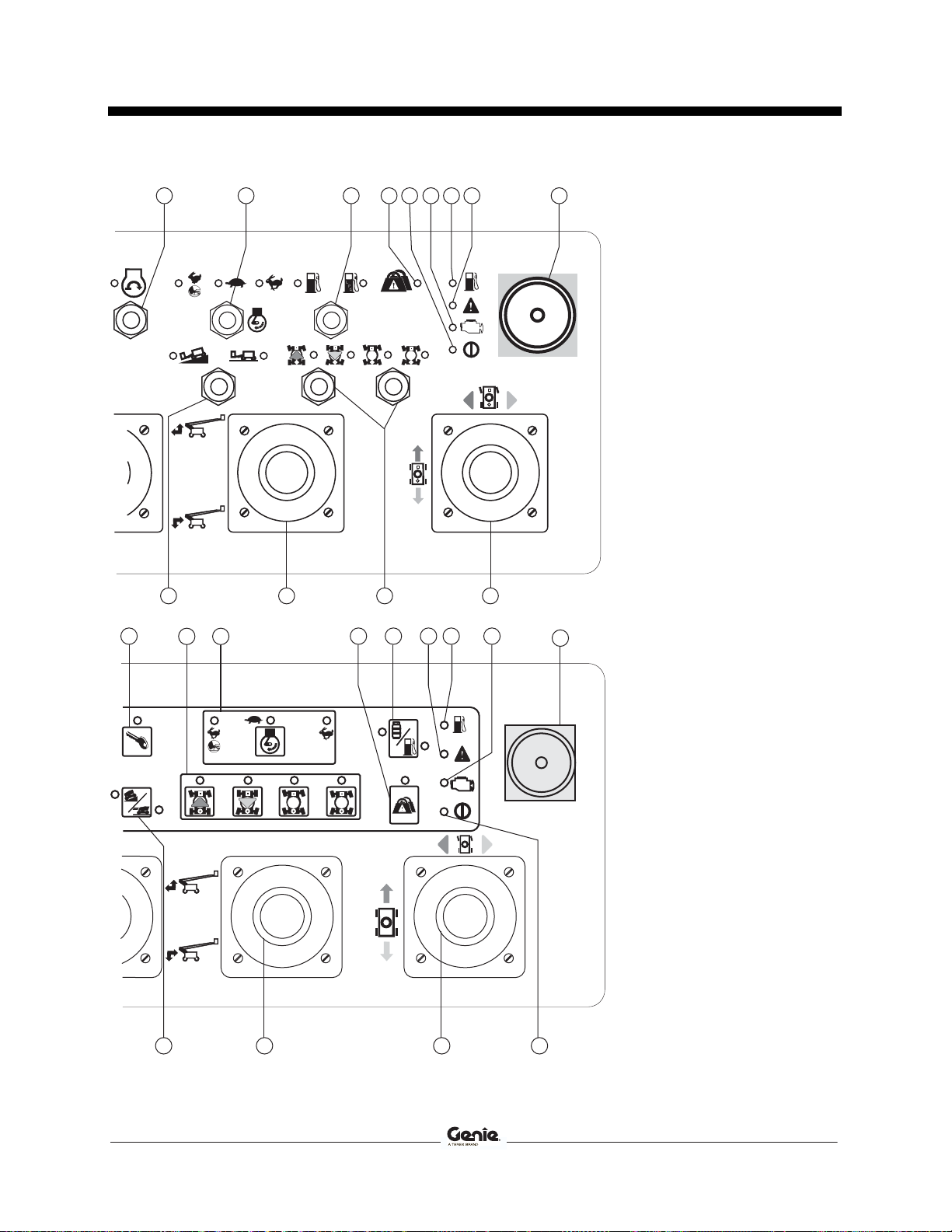

2 3 4 5

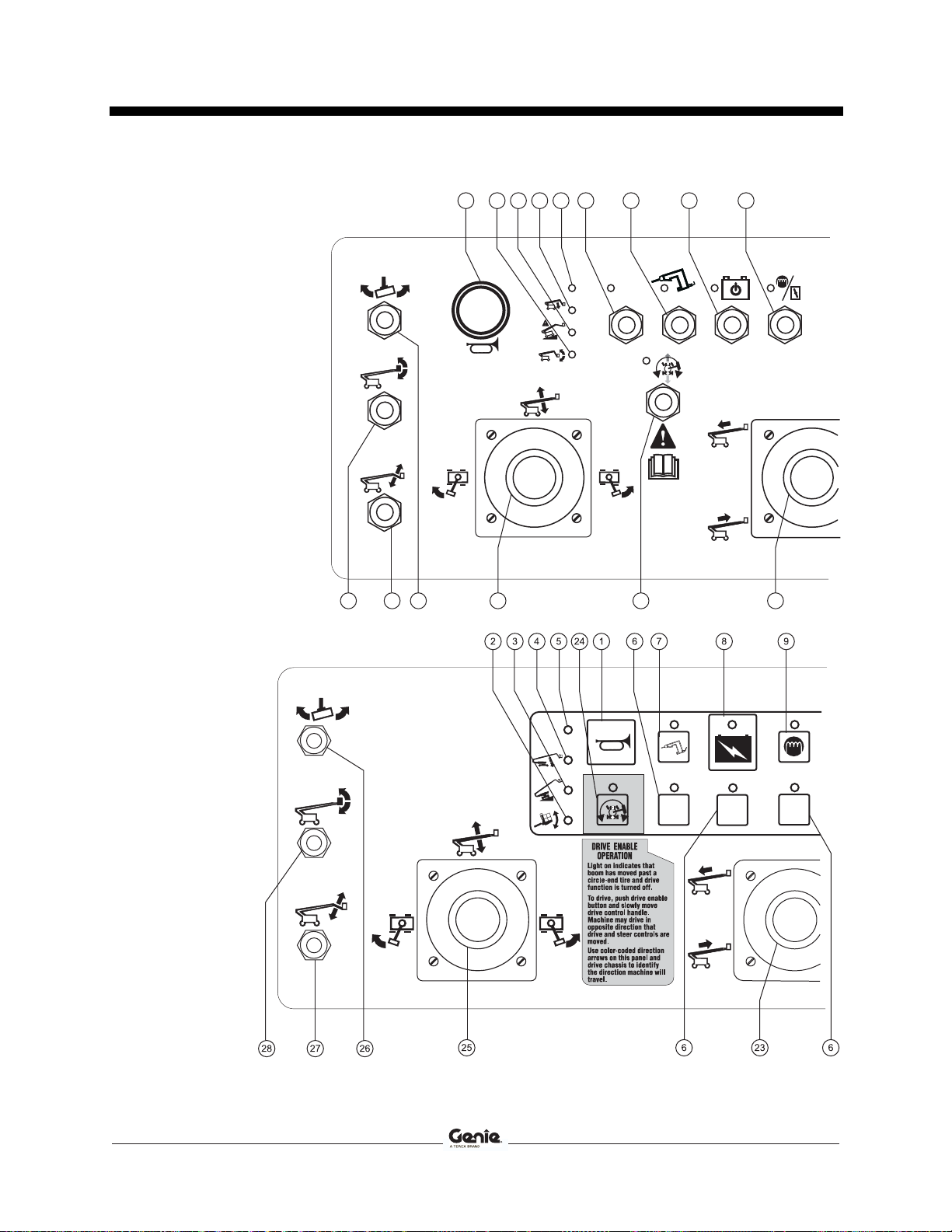

Z-80-maskiner vil ha én av disse to typene plattformkontrollpaneler. Beskrivelsene i dette avsnittet og instruksjonene i avsnittene Funksjonstest og Betjeningsinstruksjoner gjelder for begge panelene dersom annet ikke er angitt.

6 7 8 9

28 27

22 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Styreanordninger

10 11 1513 14 16

STOP

20 11

21 20

13 1617 15

STOP

21 19

Delenr. 1258948NWGT Z

-80/60 23

Brukerhåndbok Sjette utgave • femte opplag

Styreanordninger

Plattformens kontrollpanel

1 Hornknapp

Trykk inn denne knappen, og hornet vil lyde. Slipp opp knappen, og hornet vil stoppe.

2 Indikatorlampe for plattform ikke i vater

Rett opp plattformen til lampen slukker. Vippebryteren for justering av plattform vil kun virke i den retningen som retter opp plattformen.

3 Indikatorlampe for maskin ikke i vater

Lampen lyser når plattformen er hevet og maskinene står i en bratt helling. Kjørefunksjonen i én eller begge retninger vil ikke fungere.

4 Indikatorlampe for senking av primærbom

Senk primærbommen til lampen slukker.

5 Ikke i bruk 6 Brukes til valgfritt tilleggsutstyr 7 Generatorkontroll med indikatorlampe (hvis

montert) Beveg bryteren eller trykk inn knappen for å slå

på generatoren. Beveg bryteren igjen eller slipp knappen for å slå av generatoren.

8 Knapp for nød-/tilleggsstrøm med

indikatorlampe Bruk nødstrøm/tilleggsstrøm dersom den

primære strømkilden (motoren) svikter. Flytt og hold bryteren, eller trykk på og hold knappen. Aktiver ønsket funksjon. Indikatorlampen vil lyse når nød-/tilleggsstrøm brukes.

9 Dieselmodeller:Glødepluggkontroll med

indikatorlampe Beveg bryteren eller trykk inn knappen for å

aktivere glødeplugger. Dieselmodeller:Automatisk indikatorlampe for

glødeplugg Gul lampe indikerer at glødepluggene er på. Bensin-/LPG-modeller:Choke-bryter med

indikatorlampe Beveg bryteren for å aktivere choken.

10 Kontroll for start av motor med indikatorlampe

Beveg bryteren eller trykk inn knappen for å starte motoren. Indikatorlampen vil lyse når bryteren beveges eller knappen trykkes inn.

11 Kontroll for tomgang med indikatorlampe

Beveg bryteren eller trykk inn knappen for å velge tomgangsinnstilling. Indikatorlampen ved siden av gjeldende tomgangsinnstilling vil lyse.

24 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Styreanordninger

12 Bensin-/LPG-modeller:Kontroll for valg av

drivstoff med indikatorlampe Beveg bryteren eller trykk inn knappen for å

velge drivstoffkilde. Indikatorlampen ved siden av gjeldende drivstoffvalg vil lyse.

13 Indikatorlampe for overlast av plattform

Blinkende lampe indikerer at plattformen er overlastet. Motoren vil stoppe, og ingen funksjoner vil være virksomme. Fjern vekt til lyset slukkes, og start motoren igjen.

14 Indikatorlampe for strøm

Lysende lampe indikerer at maskinen er på.

15 Indikatorlampe for motorsjekk

Lysende lampe indikerer motorfeil.

16 Indikatorlampe for lavt drivstoffnivå

Lysende lampe indikerer at det er lite drivstoff igjen.

17 Indikatorlampe for feil

Lysende lampe indikerer systemfeil.

18 Rød nødstoppknapp

Trykk inn den røde nødstoppknappen til ”av”-posisjon for å stoppe alle funksjoner og slå av motoren. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.

19 Dobbeltakslet styrespak for kjøre- og

styrefunksjon ELLER Kontrollspak for kjørefunksjoner og tommelbryter for styrefunksjon.

Beveg kontrollspaken i samme retning som den blå pilen på kontrollpanelet, og maskinen vil kjøre fremover. Beveg kontrollspaken i den gule pilens retning, og maskinen vil kjøre bakover. Beveg kontrollspaken i den blå trekantens retning, og maskinen vil svinge mot venstre. Beveg kontrollspaken i den gule trekantens retning, og maskinen vil svinge mot høyre. ELLER Beveg kontrollspaken i samme retning som den blå pilen på kontrollpanelet, og maskinen vil kjøre fremover. Beveg kontrollspaken i den gule pilens retning, og maskinen vil kjøre bakover. Trykk inn venstre side av tommelbryteren, og maskinen vil svinge mot venstre. Trykk inn høyre side av tommelbryteren, og maskinen vil svinge mot høyre.

20 Kontroll for styremodus med indikatorlamper

Beveg bryteren eller trykk inn knappen for å velge styremodus. Indikatorlampen ved siden av gjeldende styremodus vil lyse.

Delenr. 1258948NWGT Z

-80/60 25

Brukerhåndbok Sjette utgave • femte opplag

Styreanordninger

21 Énakset styrespak som hever/forlenger og

senker / trekker inn sekundærbommen Beveg styrespaken opp, og sekundærbommen

vil heves og deretter forlenges. Beveg styrespaken ned, og sekundærbommen vil trekkes inn og deretter senkes.

25 Dobbeltakslet styrespak som hever/senker

primærbommen og roterer dreieskiven mot høyre/venstre

Beveg styrespaken opp, og primærbommen vil heves. Beveg styrespaken ned, og primærbommen vil senkes.

22 Kjørekontroll med indistyrespaken

Beveg bryteren eller trykk inn knappen for å velge kjøreinnstilling. Indikatorlampen ved siden av gjeldende innstilling vil lyse.

23 Énakset styrespak for å forlenge / trekke inn

primærbom Beveg styrespaken ned, og bommen vil

forlenges. Beveg styrespaken opp, og bommen vil trekkes sammen.

24 Kontroll med indikatorlampe som aktiverer

kjøring Lysende lampe indikerer at primærbommen er

forbi ett av hulene i svingende ende, og at kjørefunksjonen er slått av. For å kjøre beveger du bryteren eller trykker inn knappen for aktivering av kjørefunksjon, og deretter beveger du styrespaken sakte ut av midtstilling.

Beveg styrespaken mot høyre, og dreieskiven vil rotere mot høyre. Beveg styrespaken mot venstre, og dreieskiven vil rotere mot venstre.

26 Bryter for rotasjon av plattform

Beveg bryteren for rotasjon av plattform til høyre, og plattformen vil rotere mot høyre. Beveg bryteren for rotasjon av plattform til venstre, og plattformen vil rotere mot venstre.

27 Bryter for justering av plattform

Beveg bryteren for justering av plattform oppover, og plattformen vil heves. Beveg bryteren for justering av plattform nedover, og plattformen vil senkes.

28 Bryter for jibbebom opp/ned

Beveg bryteren for jibbebommen oppover, og jibbebommen vil heves. Beveg bryteren for jibbebommen nedover, og jibbebommen vil senkes.

26 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Ikke bruk denne maskinen før:

 Du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner.

2 Inspiser alltid maskinen før bruk.

Grunnleggende inspeksjon før bruk

Det er brukerens ansvar å utføre inspeksjon før bruk samt rutinemessig vedlikehold.

Inspeksjonen før bruk er en visuell inspeksjon utført av brukeren før hvert arbeidsskift. Hensikten med inspeksjonen er å oppdage åpenbare feil med maskinen før brukeren utfører funksjonstesten.

Inspeksjonen før bruk skal også kunne avdekke om rutinemessig vedlikehold må utføres. Kun rutinemessig vedlikehold spesifisert i denne håndboken kan utføres av brukeren.

Les og sørg for at du har forstått prinsippet for inspeksjonen før bruk før du går videre til neste del.

3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

Se listen på neste side, og sjekk hvert punkt.

Ved skade eller ureglementerte avvik fra fabrikktilstand må maskinen merkes og tas ut av drift.

Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner. Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen før funksjonstesten utføres.

Faste vedlikeholdsinspeksjoner skal utføres av kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner og krav angitt i ansvarshåndboken.

Delenr. 1258948NWGT Z

-80/60 27

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

Inspeksjon før bruk

 Sørg for at bruker-, sikkerhets- og

ansvarshåndbøkene er komplette og leselige, og at de ligger i oppbevaringsboksen på plattformen.

 Sørg for at all merking er på plass, og at den er

leselig. Se avsnittet om inspeksjon.

 Kontroller nivået på den hydrauliske oljen, og

at det ikke er noen oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.

 Kontroller væskenivået i batteriet, og at det

ikke er noen batterivæskelekkasje. Fyll på destillert vann om nødvendig. Se avsnittet om vedlikehold.

 Kontroller motoroljenivået og at det ikke er

noen oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.

 Kontroller kjølevæskenivået, og at det ikke er

noen kjølevæskelekkasje. Fyll på kjølevæske om nødvendig. Se avsnittet om vedlikehold.

 Endebrytere og fløyte  Alarmer og varsellys (hvis montert)  Muttere, bolter og andre festeanordninger  Plattformgrind eller midtstolpe  Festepunkt for stropper

Kontroller hele maskinen for:

 Sprekker i sveiser eller gods  Bulker eller skader på maskinen  Store mengder rust, korrosjon eller

oksidering

 Forsikre deg om at alle strukturelle og andre

kritiske komponenter er på plass, og at alle tilhørende festeanordninger og bolter er på plass og tilstrekkelig skrudd til.

 Etter at du har utført inspeksjonen, sørg for at

alle deksler er på plass og låst.

 Kontroller at dekktrykket er i orden. Fyll luft om

nødvendig. Se avsnittet om vedlikehold.

Kontroller at følgende komponenter eller områder ikke er ødelagte, feil installert eller mangler deler, og at det ikke er blitt foretatt uautoriserte endringer:

 Elektriske komponenter, kabling og

elektriske ledninger

 Hydrauliske slanger, koblinger, sylindere

og forgreininger

 Drivstofftanker og hydrauliske tanker  Motor for kjøring samt dreieskive samt nav  Beskyttelsesputer  Dekk og hjul  Motor med tilhørende deler

28 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Grunnleggende funksjonstest

Ikke bruk denne maskinen før:

 Du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk.

3 Utfør alltid funksjonstester før bruk. Les og sørg for at du har forstått prinsippet

for funksjonstestene før du går videre til neste del.

4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

Funksjonstestene er utformet for å kunne oppdage eventuelle funksjonsfeil før maskinen tas i bruk. Brukeren må følge trinn for trinn-instruksjonene for å teste alle maskinfunksjoner.

En maskin som ikke fungerer som den skal, må aldri brukes. Dersom en funksjonsfeil oppdages, må maskinen merkes og tas ut av drift. Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner.

Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen og utføre en ny funksjonstest før bruk.

Delenr. 1258948NWGT Z

-80/60 29

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

På bakkekontrollene

Test maskinfunksjonene

1 Velg et testområde som er fast, plant og uten

hindringer.

2 Vri bryteren til bakkekontroll. 3 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

Resultat: LCD-skjermen vil slås på, og ingen

feilmeldinger vil vises. Varsellyset (hvis montert) skal blinke.

Merk: Dersom været er kaldt, må LCD-skjermen varmes opp før skjermbildet vises.

4 Start motoren. Se avsnittet

Betjeningsinstruksjoner.

Test nødstoppfunksjonen

5 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

Resultat: Motoren skal stanse, og ingen

funksjoner skal være aktive.

6 Dra ut den røde nødstoppknappen til

”på”-posisjon, og start motoren igjen.

7 La være å trykke inn

eller holde inne en knapp for aktivering av funksjon / valg av hastighet. Prøv å aktivere hver knapp for bom- og plattformfunksjoner.

Resultat: Ingen bom- eller plattformfunksjoner

skal fungere.

8 Trykk inn og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og aktiver hver knapp for bom- og plattformfunksjoner.

Resultat: Alle bom- og plattformfunksjoner skal

fungere i en komplett syklus. Senkealarmen skal lyde mens bommen senkes.

Test nødkontroller

9 Trykk inn den røde nødstoppknappen til

”av”-posisjon for å slå av motoren.

10 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

11 Trykk på og hold inne knappen for

nødstrøm og trykk på og hold samtidig inne hver enkelt knapp for bomfunksjoner

Merk: For å spare batteri skal du teste hver funksjon gjennom en delvis syklus.

Resultat: Alle bomfunksjoner skal fungere.

12 Start motoren.

30 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Test tiltesensoren

18 Senk primærbommen.

13 Trykk på en av

LCD-skjermknappene til TURNTABLE LEVEL SENSOR X-DIRECTION (VATRINGSSENSOR FOR DREIESKIVE — RETNING X) vises.

Resultat: LCD-skjermen skal vise vinkelen i

grader.

14 Trykk på LCD-skjermknappene til

TURNTABLE LEVEL SENSOR Y-DIRECTION (VATRINGSSENSOR FOR DREIESKIVE — RETNING Y) vises.

Resultat: LCD-skjermen skal vise vinkelen i

grader.

15 Trykk på LCD-skjermknappene til PLATFORM

LEVEL SENSOR DEGREES (VATRINGSSENSOR FOR PLATTFORM — GRADER) vises.

Resultat: LCD-skjermen skal vise vinkelen i

grader.

Test driftskapasiteten

19 Trykk de angitte 2

LCD-skjermknappene inn samtidig for å aktivere statusmodus.

20 Trykk på de angitte

LCD-skjermknappene til SEC BOOM ANGLE (SEK. BOMVINKEL) vises.

21 Trykk inn og hold inne knappen for å

heve/forlenge sekundærbommen.

Resultat: Sekundærbommen skal heves, og

LCD-skjermen skal vise: =0 >0 >35 =65 Sekundærbommen skal heves og deretter

forlenges. Sekundærbommen skal ikke forlenges før den er hevet helt.

22 Trykk inn og hold inne knappen for å

senke / trekke inn sekundærbommen.

16 Trykk på de angitte

LCD-skjermknappene til PRI BOOM ANGLE TO GRAVITY (PRIMÆRBOMMENS VINKEL TIL LODDRETT) vises.

17 Hev primærbommen, og se på LCD-skjermen.

Resultat: Primærbommen, skal heves, og

LCD-skjermen skal vise primærbommens vinkel i grader (fra 35 til 65 grader) Primærbommen skal stoppe når skjermen viser 65 grader.

Delenr. 1258948NWGT Z

Resultat: Sekundærbommen skal trekkes

helt inn og deretter senkes. Sekundærbommen skal ikke senkes før den er helt trukket inn.

-80/60 31

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

På plattformkontrollpanelet

Test nødstoppfunksjonen

23 Vri bryteren til plattformkontroll. 24 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

Resultat: Motoren skal stanse, og ingen

funksjoner skal være aktive.

25 Trekk ut den røde nødstoppknappen, og start

motoren igjen.

Test returfilter for hydraulikk

26 Trykk på knappen for valg av

tomgangshastighet eller beveg bryteren til indikatorlampen ved siden av høy tomgangshastighet (kanin) lyser.

27 Sjekk indikatoren for det hydrauliske filteret.

Resultat: Filteret skal være i drift med stiften

eller nålen i det grønne området.

28 Trykk på knappen for valg av

tomgangshastighet eller beveg bryteren til indikatorlampen ved siden av pedalaktivert høy tomgang (kanin og pedalsymbol) lyser.

Test hornet

29 Trykk inn hornknappen.

Resultat: Hornet skal lyde.

Test tiltesensoralarmen

30 Trykk inn en knapp eller beveg en bryter, f.eks.

bryter for valg av tomgang.

Resultat: Alarmen skal lyde ved

plattformkontrollen.

Test pedalen

31 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

32 Dra ut den røde stoppknappen til ”på”-posisjon,

uten å starte motoren.

33 Trykk inn pedalen og prøv å starte motoren.

Resultat: Motoren skal ikke starte.

34 La være å trykke ned pedalen, og start

motoren igjen.

Resultat: Motoren skal starte.

35 La være å trykke ned pedalen, og test hver

enkelt maskinfunksjon.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

Test maskinfunksjonene

36 Trykk ned pedalen. 37 Aktiver hver maskinfunksjonsspak, vippebryter

eller knapp.

Resultat: Alle funksjoner skal fungere i en

komplett syklus.

32 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Test styringen (modeller med 4-hjulsstyring)

38 Velg styring i ikke-svingende ende (blå

pil). Trykk inn knappen for styring av ikke-svingende ende (blå pil), eller beveg knappen for styremodus.

39 Trykk ned pedalen. 40 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Hjulene i ikke-svingende ende skal

svinge i den retningen de blå trekantene på chassiset peker.

41 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Hjulene i ikke-svingende ende

svinger i den retningen de gule trekantene på chassiset peker.

42 Velg styring i svingende ende (gul pil).

Trykk inn knappen for styring av svingende ende (gul pil), eller beveg knappen for styremodus.

44 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Hjulene i svingende ende skal svinge

i den retningen de blå trekantene på chassiset peker.

45 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Hjulene i svingende ende svinger i

den retningen de gule trekantene på chassiset peker.

46 Velg krabbestyring. Trykk inn

knappen for krabbestyring, eller beveg knappen for styremodus.

47 Trykk ned pedalen. 48 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Alle hjulene skal svinge i den

retningen de blå trekantene peker på chassiset peker.

43 Trykk ned pedalen.

Delenr. 1258948NWGT Z

-80/60 33

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

49 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Alle hjulene skal svinge i den

retningen de gule trekantene peker på chassiset peker.

50 Velg koordinert styring. Trykk inn

knappen for koordinert styring, eller beveg knappen for styremodus.

51 Trykk ned pedalen. 52 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Hjulene i ikke-svingende ende skal

svinge i den retningen de blå trekantene på chassiset peker. Hjulene i svingende ende svinger i den retningen de gule trekantene på chassiset peker.

Test styringen (modeller med 2-hjulsstyring)

54 Trykk ned pedalen. 55 Trykk tommelbryteren øverst på kjørespaken i

den retningen den blå trekanten viser i kontrollpanelet, ELLER beveg kontrollspaken på kontrollpanelet sakte i retningen den blå trekanten viser.

Resultat: Styrehjulene skal svinge i den

retningen de blå trekantene på chassiset peker.

56 Trykk tommelbryteren i retningen den gule

trekanten viser på kontrollpanelet, ELLER beveg kontrollspaken sakte i retningen den gule trekanten viser.

Resultat: Styrehjulene skal svinge i den

retningen de gule trekantene på chassiset peker.

53 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Hjulene i ikke-svingende ende skal

svinge i den retningen de blå trekantene på chassiset peker. Hjulene i svingende ende svinger i den retningen de gule trekantene på chassiset peker.

34 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Testkjøring og -bremsing

Test dreieakselen (hvis montert)

57 Trykk ned pedalen. 58 Beveg kjørespaken sakte i retningen indikert

av den blå pilen i kontrollpanelet til maskinen begynner å bevege seg. Sett så spaken tilbake i midtstilling.

Resultat: Maskinen skal bevege seg i den

retningen den blå pilen peker på chassiset, og så bråstoppe.

59 Beveg kontrollspaken sakte i retningen indikert

av den gule pilen i kontrollpanelet til maskinen begynner å bevege på seg. Sett så spaken tilbake i midtstilling.

Resultat: Maskinen skal bevege seg i den

retningen den gule pilen peker på chassiset, og så bråstoppe.

Merk: Bremsene må kunne holde maskinen i ro i alle de hellingene den klarer å kjøre i.

60 Start motoren fra plattformkontrollen. 61 Kjør høyre styrehjul opp på en 15 cm høy kloss

eller kant.

Resultat: De tre øvrige hjulene skal stå støtt på

bakken.

62 Kjør høyre styrehjul opp på en 15 cm høy kloss

eller kant.

Resultat: De tre øvrige hjulene skal stå støtt på

bakken.

63 Kjør begge styrehjulene opp på en 15 cm kloss

eller kant.

Resultat: De svingende hjulene skal stå støtt

på bakken.

Delenr. 1258948NWGT Z

-80/60 35

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

Test systemet for aktivering av kjøring

Test begrenset kjørehastighet

64 Trykk ned pedalen, og senk bommen til

sammentrukket posisjon.

65 Roter dreieskiven til primærbommen kommer

forbi ett av dekkene i svingende ende.

Resultat: Indikatorlampen for

aktivering av kjøring skal tennes og lyse så lenge bommen er innenfor angitt område.

66 Beveg kjørespaken ut av midtstilling.

Resultat: Kjørefunksjonen skal ikke være

virksom.

67 Trykk inn kjøreknappen eller beveg på

bryteren, og beveg kjørespaken sakte ut av midtstilling.

Resultat: Kjørefunksjonen skal være virksom.

Merk: Når funksjonen for aktivering av kjøring er i bruk, kan maskinen kjøre i motsatt retning i forhold til hvordan du beveger kjøre-/styrespaken.

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset til å se hvilken retning maskinen vil kjøre i.

68 Trykk ned pedalen. 69 Hev primærbommen til 10° over horisontal

stilling.

70 Beveg kjørespaken sakte til maksposisjon.

Resultat: Maks kjørehastighet med

primærbommen hevet skal ikke overstige 30 cm/s.

Merk: Modeller med skumfylte dekk vil kjøre 12 m på 40 sekunder. Modeller med dekk med høy bæreevne vil kjøre 12 m på 62 sekunder.

71 Senk primærbommen til sammentrukket

posisjon.

72 Forleng bommen 1,2 m. 73 Beveg kjørespaken sakte til maksposisjon.

Resultat: Maks kjørehastighet med

primærbommen forlenget skal ikke overstige 30 cm/s.

Merk: Maskinen vil kjøre 12 m på 40 sekunder. 74 Trekk primærbommen inn til sammentrukket

posisjon.

75 Hev sekundærbommen til 10° over horisontal

stilling.

Dersom man ikke beveger kjørespaken innen to sekunder etter at man har beveget vippebryteren for aktivering av kjøring, vil ikke kjørefunksjonen aktiveres.

36 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

76 Beveg kjørespaken sakte til maksposisjon.

Resultat: Maks kjørehastighet med

sekundærbommen hevet skal ikke overstige 30 cm/sek.

Merk: Modeller med skumfylte dekk vil kjøre 12 m på 40 sekunder. Modeller med dekk med høy bæreevne vil kjøre 12 m på 62 sekunder.

77 Senk sekundærbommen til sammentrukket

posisjon.

Dersom kjørehastigheten med primær- eller sekundærbommen hevet eller primærbommen forlenget overstiger 30 cm per sekund, må maskinen øyeblikkelig merkes og tas ut av drift.

83 Kjør tilbake til plant underlag og forleng

primærbommen ca. 1,2 m.

84 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal stoppe når chassiset

tilter 4,5°, og alarmen skal lyde på plattformkontrollen.

85 Trekk inn primærbommen til sammentrukket

posisjon, eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

86 Kjør tilbake til plant underlag og trekk inn

bommen.

Test kjøreavbrudd ved tilt

78 Trykk ned pedalen. 79 Med bommen helt trukket inn, kjør maskinen

opp i en helling hvor chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal fortsette å kjøre.

80 Kjør tilbake til plant underlag og hev

primærbommen ca. 10° over horisontal stilling.

81 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal stoppe når chassiset

tilter 4,5°, og alarmen skal lyde på plattformkontrollen.

82 Senk primærbommen til sammentrukket

posisjon, eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

87 Med bommen helt trukket inn, kjør maskinen

opp i en helling hvor chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal fortsette å kjøre.

88 Kjør tilbake til plant underlag, og hev

sekundærbommen til ca. 10° over horisontal stilling.

89 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal stoppe når chassiset

tilter 4,5°, og alarmen skal lyde på plattformkontrollen.

90 Senk sekundærbommen til sammentrukket

posisjon, eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

91 Med bommen helt trukket inn, kjør maskinen

opp i en helling hvor chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).

Resultat: Maskinen skal fortsette å kjøre.

Delenr. 1258948NWGT Z

-80/60 37

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

92 Kjør tilbake til plant underlag og hev

primærbommen ca. 10° over horisontal stilling.

93 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).

Resultat: Maskinen skal stoppe når chassiset

tilter 4,5°, og alarmen skal lyde på plattformkontrollen.

94 Senk primærbommen til sammentrukket

posisjon, eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

95 Kjør tilbake til plant underlag og forleng

primærbommen ca. 1,2 m.

96 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).

Resultat: Maskinen skal stoppe når chassiset

tilter 4,5°, og alarmen skal lyde på plattformkontrollen.

97 Trekk inn primærbommen til sammentrukket

posisjon, eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

98 Kjør tilbake til plant underlag og trekk inn

bommen.

99 Med bommen helt trukket inn, kjør maskinen

opp i en helling hvor chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).

100 Kjør tilbake til plant underlag, og hev

sekundærbommen til ca. 10° over horisontal stilling.

101 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs X-aksen (sidelengs).

Resultat: Maskinen skal stoppe når chassiset

tilter 4,5°, og alarmen skal lyde på plattformkontrollen.

102 Senk sekundærbommen til sammentrukket

posisjon, eller kjør i motsatt retning.

103 Resultat: Maskinen skal kjøre.

Test nødkontroller

104 Trykk inn den røde nødstoppknappen til

”av”-posisjon for å slå av motoren.

105 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

106 Trykk ned pedalen. 107 Aktiver nødkontrollene. Beveg og hold

bryteren, eller trykk inn og hold inne knappen. Aktiver alle funksjonsspaker, vippebrytere eller tommelbrytere.

Merk: For å spare batteri skal du teste hver funksjon gjennom en delvis syklus.

Resultat: Alle bom- og styrefunksjoner skal

fungere.

Resultat: Maskinen skal fortsette å kjøre.

38 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Test beskyttelsespakken for fly (hvis montert)

Merk: Det kan være nødvendig å være to personer for å utføre denne testen.

108 Flytt den gule støtfangeren nederst på

plattformen 10 cm i en hvilken som helst retning.

109 Aktiver alle funksjonsspaker og vippebrytere.

Resultat: Ingen bom- og styrefunksjoner skal

fungere.

110 Aktiver overstyring av funksjonen. Beveg og

hold bryteren, eller trykk inn og hold inne knappen.

111 Aktiver alle funksjonsspaker og vippebrytere.

Resultat: Alle bom- og styrefunksjoner skal

fungere.

Test funksjonen for valg av lift-/kjørefunksjon

112 Trykk ned pedalen. 113 Beveg kjørespaken vekk fra midten, og aktiver

en bomfunksjon. Trykk på en knapp for en bomfunksjon, eller flytt på en bryter for en bomfunksjon.

Resultat: Ingen bomfunksjoner skal fungere.

Maskinen vil bevege seg i retningen angitt på kontrollpanelet.

Delenr. 1258948NWGT Z

-80/60 39

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

Inspeksjon av arbeidsplassen

Ikke bruk denne maskinen før:

 Du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk.

4 Inspiser arbeidsplassen. Les og sørg for at du har forstått prinsippet

for inspeksjon av arbeidsplassen før du går videre til neste del.

5 Bruk kun maskinen til det den er laget for.

Grunnleggende inspeksjon av arbeidsplassen

Vær oppmerksom på og unngå følgende farlige situasjoner:

 skrenter og hull  humper, hindringer på gulvet eller skrot  hellende flater  ustabilt eller glatt underlag  høye hindringer og høyspentledninger  farlige steder  utilstrekkelig støtte i underlaget til å holde

maskin og last

 vind- og værforhold  uvedkommende  andre mulige usikre forhold

Inspeksjonen av arbeidsplassen hjelper brukeren med å avgjøre om arbeidsplassen er egnet til sikker bruk av maskinen. Denne inspeksjonen bør utføres av brukeren før maskinen transporteres til arbeidsplassen.

Det er brukerens ansvar å lese om og huske farene på arbeidsplassen, og deretter se opp for dem og unngå dem ved transport, montering og betjening av maskinen.

40 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Inspeksjoner

Kontroll av merking med symboler

Inspiser bildene på neste side slik at du er sikker på at all merking er på plass og leselig.

Under finner du en nummerert liste med antall og beskrivelser.

Delenr. Merking – beskrivelse Ant.

27204 Pil — Blå 1 27205 Pil — Gul 1 27206 Trekant — Blå 2 27207 Trekant — Gul 2 28158 Merke — Blyfri 1 28160 Merke — Flytende petroleumsgass 1 28174 Merke — Strøm til plattform, 230 V 3 28235 Merke — Strøm til plattform, 115 V 3 40434 Merke — Festepunkt for stropper 8 44981 Merke — Luftslange til plattform

(ekstrautstyr) 52966 Kosmetisk — 4 x 2 1 52967 Kosmetisk — 4 x 4 1 65278 Forsiktig — Ingen trinn 4 82268 Kosmetisk — Genie Z-80/60 1 82269 Bakkekontrollpanel 1 82281 Plattformkontrollpanel 1 82312 Kosmetisk — Z-80/60 1 82422 Merke — Lys 1 82472 Merke — Klemfare 3 82473 Merke — Tilgang bak deksel 1 82481 Merke — Batteri-/ladersikkerhet 1 82487 Merke — Les håndboken 2 82487 Merke — Les håndboken, Rørkrybbe

(ekstrautstyr)

Delenr. Merking – beskrivelse Ant.

82487 Merke — Les håndboken, Panelkrybbe

(ekstrautstyr) 82548 Merke — Roterende plattform 2 82577 Merke — Overlast av plattform 1 82601 Merke — Maks. last: 227 kg 1 82603 Merke — Kjøring aktivert 1 82604 Merke — Manuell kraft, 400 N 1 82671 Merke — Sveiseslange til plattform

(ekstrautstyr) 82990 Merke — Dekktrykk, høy bæreevne 4 97815 Merke — Nedre midtstolpe 1 114166 Merke — Transportskjema 2 114247 Merke — Fallfare 1 114248 Merke — Veltefare, tiltealarm 1 114249 Merke — Veltefare, dekk 4 114251 Merke — Eksplosjonsfare 1 114252 Merke — Veltefare, endebrytere 3

133067 Merke — Fare for elektrisk støt 2 133400 Merke — Hjullast 4 230896 Bakkekontrollpanel 1 233131 Plattformkontrollpanel 1 822820 Bakkekontrollpanel 1 1263542 Merke — Tilgang bak deksel 2 1263544 Nøkkelbryter for overstyring 1 1263545 Instruksjoner — Nøkkelbryter for

overstyring 1272808 Merke — Ikke tråkk her 3 1296907 Advarsel — Merke, DPF- og EAT-feil 1 1301030 Merke — Diesel, Stage V 1 1301075 Merke — Sentrer råluftslangen (Stage V) 1

Grått indikerer at merket ikke er synlig, dvs. bak et

deksel

Delenr. 1258948NWGT Z

-80/60 41

Brukerhåndbok Sjette utgave • femte opplag

Inspeksjoner

42 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Grunnleggende regler

Ikke bruk denne maskinen før:

 Du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen.

5 Bruk kun maskinen til det den er laget

for.

Betjeningsinstruksene gir instrukser for alle aspekter ved betjening av maskinen. Det er brukerens ansvar å følge alle sikkerhetsregler og instruksjoner i bruker-, sikkerhets- og ansvarshåndbøkene.

Bruk av maskinen til alt annet enn løfting av personer, sammen med disse personenes verktøy og materialer, til en arbeidsplass oppe i luften er usikkert og farlig.

Kun opplært og autorisert personell har lov til å bruke denne maskinen. Dersom en maskin skal brukes av mer enn én bruker i løpet av samme arbeidsskift, må alle disse være kvalifiserte brukere, og alle forventes å følge samtlige sikkerhetsregler og instruksjoner i bruker-, sikkerhets- og ansvarshåndbøkene. Dette betyr at hver nye bruker skal utføre en inspeksjon av arbeidsplassen, samt utføre funksjonstester på maskinen før den tas i bruk.

Delenr. 1258948NWGT Z

-80/60 43

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

Starte motoren

1 Vri nøkkelbryteren på bakkekontrollpanelet til

ønsket posisjon.

2 Sørg for at den røde nødstoppknappen både

på bakken og på plattformen er trukket ut i ”på”-posisjon.

Bensin-/LPG-modeller

1 Velg drivstoff ved å bevege drivstoffbryteren til

ønsket posisjon.

2 Beveg vippebryteren for motorstart

til en av sidene. Dersom motoren ikke vil starte eller slukner, vil omstartforsinkelsen deaktivere startbryteren i 3 sekunder.

Alle modeller

Dersom motoren ikke starter etter 15 sekunder, må feilen finnes og repareres. Vent 60 sekunder før du forsøker å starte motoren igjen.

I kaldt vær, -6 °C og lavere, må motoren varmes i 5 minutter før maskinen tas i bruk. Dette for å hindre skade på det hydrauliske systemet.

I ekstremt kaldt vær, -18 °C og lavere, bør maskinen utstyres med ekstrautstyr for kaldstart. For å starte motoren ved temperaturer under

-18 °C kan det være nødvendig med et startbatteri i tillegg.

Bensin-/LPG-modeller: I kaldt vær, -6 °C og lavere, bør maskinen startes med bensin og varmes opp i 2 minutter før man slår over til LPG. Varme motorer kan startes med LPG.

Dieselmodeller

1 Dieselmodeller med glødepluggstyring: Aktiver

glødepluggene. Trykk inn knappen eller beveg bryteren.

Dieselmodeller med automatiske glødeplugger: Gul lampe vil lyse når glødepluggene er på.

2 Start motoren. Trykk inn knappen eller beveg

bryteren. Dersom motoren ikke vil starte eller slukner, vil omstartforsinkelsen deaktivere bryteren i 3 sekunder.

44 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Nødstopp

Trykk inn den røde nødstoppknappen slik at den står i ”av”-posisjon på bakke- eller plattformkontrollen for å stoppe alle maskinfunksjoner og slå av motoren.

Reparer alle funksjoner som fortsatt er i drift når en av nødstoppknappene er trykket inn.

Valg og betjening av bakkekontroller vil overstyre den røde nødstoppknappen på plattformen.

Nødkontroller

Bruk nødstrøm dersom den primære strømkilden (motoren) svikter.

1 Vri bryteren til bakke- eller plattformkontroll. 2 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

3 Trykk ned pedalen når du bruker kontroller på

plattformen.

4 Aktiver nødkontrollene. Beveg og

hold bryteren, eller trykk inn og hold inne knappen. Aktiver hver funksjonsspak, bryter eller knapp.

Betjening fra bakken

1 Vri bryteren til bakkekontroll. 2 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

3 Bensin-/LPG-modeller: Velg drivstoffkilde. 4 Start motoren.

Posisjonering av plattform

1 Trykk inn og hold inne

en knapp for aktivering av funksjon / valg av hastighet.

2 Trykk på riktig funksjonsknapp i henhold til

merkingen på kontrollpanelet.

Kjøre- og styrefunksjonene er ikke tilgjengelige fra bakkekontrollene.

Kjørefunksjonen fungerer ikke med nødstrøm.

Delenr. 1258948NWGT Z

-80/60 45

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

Betjening fra plattform

1 Vri bryteren til plattformkontroll.

Styre maskinen

1 Trykk ned pedalen.

2 Dra ut de røde nødstoppknappene både på

bakken og på plattformen til ”på”-posisjon.

3 Bensin-/LPG-modeller: Velg drivstoffkilde. 4 Start motoren. Ikke trykk ned pedalen når du

starter motoren igjen.

Posisjonering av plattform

1 Trykk ned pedalen. 2 Beveg riktig funksjonsspak eller vippebryter

sakte i henhold til merkingen på kontrollpanelet.

Modeller med 4-hjulsstyring:

2 Velg styremodus. Trykk inn knappen eller

beveg bryteren. Indikatorlampen ved siden av gjeldende styremodus vil lyse.

Alle modeller:

3 Beveg kjørespaken sakte i

samme retning som den blå eller gule trekanten viser, ELLER trykk på tommelbryteren på toppen av kjørespaken.

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning hjulene vil svinge.

46 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Kjøre maskinen

Kjøring i en helling

1 Trykk ned pedalen. 2 Øke hastigheten: Beveg

kjøre-/styrespaken sakte i den blå eller gule pilens retning.

Senke hastigheten: Flytt kjøre-/styrespaken sakte mot midtstilling.

Stoppe: Sett kjøre-/styrespaken i midtstilling, eller slipp opp pedalen.

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for se hvilken retning maskinen vil kjøre i.

Maskinens hastighet er begrenset når bommen er hevet eller forlenget.

Finn ut hvor mye helling oppover, nedover og sideveis maskinen takler og hvor bratt den aktuelle hellingen er.

Maksimal helling, plattform ned i bakken (klatreevne):

2WD: 30 % (17°) 4WD: 45 % (24°)

Maksimal helling, plattform opp i bakken:

2WD: 15 % (9°) 4WD: 35 % (19°)

Maksimal sidehelling: 25 % (14°)

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft.Termen ”klatreevne” gjelder kun for konfigurasjon for motvekt og oppoverbakke.

Sørg for at bommen er under horisontal stilling, og at plattformen er mellom hjulene i svingende ende (gul pil).

Velg innstilling for kjøring av maskin i helling. Skyv bryteren eller trykk på knappen til lampen ved siden av symbolet for maskin i helling tennes.

Delenr. 1258948NWGT Z

-80/60 47

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

Hvordan beregne hellingen:

Aktivering av kjørefunksjon

Mål hellingen med et digitalt inklinometer, ELLER følg følgende prosedyre:

Du trenger:

• vater

• en rett planke, minst 1 m lang

• målebånd

Legg planken i hellingen.

I den nedre enden av hellingen legger du vateret oppå planken og løfter planken til den er i vater.

Mens du holder planken i vater, måler du den vertikale avstanden fra plankens underside og ned til bakken.

Divider avstanden (høyde) med lengden på planken (lengde), og multipliser med 100.

Eksempel:

Lysende lampe indikerer at bommen er forbi ett av hulene i svingende ende, og at kjørefunksjonen er slått av.

For å kjøre trykker du inn knappen eller beveger bryteren for aktivering av kjørefunksjon til en av sidene, og deretter beveger du styrespaken sakte ut av midtstilling.

Dersom man ikke beveger kjøre-/styrespaken innen to sekunder etter aktivering av kjørefunksjon, vil ikke kjørefunksjonen aktiveres. Slipp og aktiver kjørefunksjonen igjen.

Vær oppmerksom på at maskinen kan bevege seg i motsatt retning i forhold til hvordan du beveger kjøre-/styrespaken.

Bruk alltid de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning maskinen vil kjøre i.

Generator (hvis montert)

Trykk inn generatorknappen eller beveg bryteren for å betjene generatoren. Indikatorlampen vil lyse, og motoren vil fortsatt gå.

Planke = 3,6 m

Lengde = 3,6 m

Høyde = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % helling

Hvis hellingen er større enn den maksimalt tillatte helling oppover, nedover eller sideveis, må maskinen vinsjes eller fraktes opp eller ned hellingen. Se avsnittet Transport og løfting.

48 Z

Plugg inn et elektrisk verktøy i GFCI-kontakten på plattformen.

Trykk inn generatorknappen eller beveg bryteren for å slå av generatoren. Indikatorlampen vil slukke.

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Valg av tomgangskjøring (rpm)

Stillstandsregenerering

Velg tomgang (rpm). Trykk inn knappen eller beveg bryteren. Indikatorlampen ved siden av gjeldende innstilling vil lyse.

• Kanin- og pedalsymbol: Fotbryter aktivert, høy

tomgang

• Skilpaddesymbol: Lav tomgang

• Kaninsymbol: Høy tomgang

Indikatorlampe for motorsjekk (hvis montert)

Lys på og motor stoppet: Merk maskinen og ta den ut av drift.

Lys på og motor fremdeles i gang: Kontakt servicepersonell innen 24 timer.

Når LCD-skjermen viser meldingen Regen Required (“Regen må utføres”) og lampen for regenerering blinker, må det utføres en DPF (Diesel Particulate Filter)-stillstandsregenerering.

Gå frem som følger for å starte regenereringen. 1 Steng motorens sidedeksel.

2 Finn en sikker parkeringsplass med fast og

plant underlag, uten hindringer, trafikk, antennelige materialer og eksplosive gasser.

3 Trykk samtidig på de to

kontrollknappene som vises på LCD-skjermen.

4 Hold kontrollknappen på

LCD-skjermen inne til DEUTZ 2.2 STANDSTILL REGEN (DEUTZ 2.2 STILLSTANDSREGEN) vises.

5 Trykk på kontrollknappen på

LCD-skjermen som vises, for å velge YES (JA).

6 LCD-skjermen viser meldingen WARNING

HIGH EXHAUST TEMP, PRESS ENTER (ADVARSEL HØY EKSOSTEMP, TRYKK PÅ ENTER).

Delenr. 1258948NWGT Z

7 Trykk på kontrollknappen som vises

på LCD-skjermen.

-80/60 49

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

8 LCD-skjermen viser meldingen NOTICE: ALL

FUNCTIONS WILL BE LOCKED. REGEN WILL TAKE APPROX. 1 HOUR. PRESS ENTER (NB! ALLE FUNKSJONER VIL BLI LÅST. REGEN VIL TA CA. 1 TIME. TRYKK PÅ ENTER).

9 Trykk på kontrollknappen som vises

på LCD-skjermen.

Under DPF-regenereringsprosessen er alle

bomfunksjoner deaktivert.

Hold avstand til motoreksosen og lydpotten. Ikke la maskinen stå ubevoktet. DFP-stillstandsregenereringen kan ikke

aktiveres hvis den ikke er forespurt av motoren, eller ved enkelte motorfeil.

10 Hvis motoren ikke allerede kjører, viser

LCD-skjermen meldingen START THE ENGINE THEN PRESS ENTER (START MOTOREN DERETTER TRYKK PÅ ENTER).

11 Start motoren hvis den ikke kjører, og

trykk på kontrollknappen som vises på LCD-skjermen.

12 LCD-skjermen viser meldingen REGEN

REQUESTED (REGEN FORESPURT). På dette tidspunktet vil systemet ved behov varme opp motoren og fortsette prosessen.

13 Hvis regenereringsprosessen har begynt, viser

LCD-skjermen meldingen REGEN TIME REMAINING (GJENVÆRENDE REGEN.TID).

14 Så snart regenereringen er fullført, viser

LCD-skjermen meldingen REGEN SUCCESSFUL (REGEN UTFØRT).

15 Hvis LCD-skjermen viser meldingen REGEN

CANCELLED (REGEN KANSELLERT), er det noe som forhindrer at regenereringsprosessen fullføres. Ta kontakt med Genies serviceavdeling.

Hvis forespørselen om stillstandsregenerering

ignoreres, kan det oppstå ekstreme sotmengder i DPF-en. Filteret vil bli permanent skadet, og må skiftes ut av en kvalifisert servicetekniker.

I nødstilfeller kan DPF-stillstandsregenere-

ringen avbrytes på to måter:

 Motoren slås av med nøkkelbryteren.  Trykk på stoppknappen ESTOP.

Hvis dette skjer, kan det hende at stillstandsregenereringen må startes på nytt.

DPF-stillstandsregenereringen kan ikke

begynne før motoren er kjørt i minst to minutter og kjølevæsketemperaturen har nådd 35 °C.

50 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

P22

Betjeningsinstruksjoner

Plattform ikke i vater (kode P22)

Posisjon for overstyringsnøkkel skal benyttes for å få plattformen i vater dersom bakkekontrolldisplayet viser at plattformen ikke er i vater (P22), og bryterne for justering av plattform ikke fungerer.

For å betjene: 1 Slå av motoren.

Plattform ikke i vater (plattform > 15 graders helling)

Dersom bakkekontrolldisplayet viser PLATFORM LEVEL > 15 DEGREES FAULT (PLATTFORM > 15 GRADERS HELLLING), og bryterne for justering av plattform ikke fungerer, må maskinen gjenopprettes av opplært og autorisert personell eller en kvalifisert servicetekniker.

2 Vri hovednøkkelbryteren til bakkekontroll. Fjern

nøkkelen fra hovednøkkelbryteren og sett nøkkelen inn i nøkkelbryteren for ovestyring/gjenoppretting.

3 Vri nøkkelbryteren for

overstyring/gjenopprett ing til gjennopprettingsposisj on.

4 Bruk nødstrøm til å få plattformen i vater med

knappen for vatring av plattform.

5 Vri nøkkelbryteren for

overstyring/gjenoppretting til kjøreposisjon.

6 Fjern nøkkelen fra nøkkelbryteren for

ovestyring/gjenoppretting og sett nøkkelen inn i hovednøkkelbryteren.

7 Trykk inn den røde nødstoppknappen, og trekk

den deretter ut igjen.

8 Dersom kode P22 fortsatt vises, merk og ta

maskinen ut av drift til feilen er rettet av en kvalifisert servicetekniker.

P22

Indikatorlampe for overlast av plattform

Blinkende lys indikerer at plattformen er overlastet, og ingen funksjoner vil være i drift.

Fjern vekt fra plattformen til lyset slukkes.

Gjenoppretting ved overlast

Hvis bakkekontrollens LCD-skjerm viser OVERLOAD RECOVERY (GJENOPPRETTING VED OVERLAST), er nødsenkesystemet brukt mens plattformen har vært overlastet. For informasjon om hvordan denne meldingen tilbakestilles, se riktig Genie-servicehåndbok.

Delenr. 1258948NWGT Z

-80/60 51

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

Indikatorlamper for driftskapasitet

Generator (hvis montert)

Indikatorlampene for driftskapasitet vil lyse for å varsle brukeren om at en funksjon er avbrutt og/eller en handling av brukeren er påkrevd.

Indikatorlampe for senkning av primærbom blinker: Senk primærbommen til indikatorlampen slukker.

Indikatorlampe for maskin ikke i vater blinker: Tiltealarmen vil lyde når denne lampen blinker. Flytt maskinen til et fast, plant underlag.

Indikatorlampe for plattform ikke i vater blinker: Tiltealarmen vil lyde når denne lampen blinker. Vippebryteren for

ustering av plattform vil kun virke i den retningen som retter opp plattformen. Rett opp plattformen til indikatorlampen slukkes.

Trykk inn generatorknappen eller beveg bryteren for å betjene generatoren. Indikatorlampen vil lyse, og motorens turtall vil automatisk være i skilpaddemodus.

Motoren vil fortsette å drive kjørefunksjonene, og plattformfunksjonene vil fortsatt være i drift.

Dersom kaninsymbolet eller kanin- og pedalsymbolet er valgt, vil generatoren slås av, og indikatorlampen vil slukke.

Plugg inn et elektrisk verktøy i GFCI-kontakten på plattformen.

Trykk inn generatorknappen eller beveg bryteren for å slå av generatoren. Indikatorlampen vil slukke.

Velge kjørehastighet

• Symbol for maskin i helling: Lav hastighet i

hellinger eller ulendt terreng

• Symbol for maskin på plant underlag: Maksimal

drift og kjørehastighet

52 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Indikatorlampe for maskin ikke i vater

Indikatorlampe for funksjonsfeil på maskin

Hvis tiltealarmen utløses når plattformen er hevet, vil indikatorlampen for maskin ikke i

Lysende lampe indikerer at alle funksjoner har stoppet.

vater lyse, og kjørefunksjonen i én eller begge retninger vil ikke fungere. Kartlegg situasjonen rundt bommen i hellingen som vist under. Følg trinnene for å senke bommen før maskinen flyttes til et fast, plant underlag. Ikke roter bommen mens

1 Trykk inn den røde nødstoppknappen, og trekk

den deretter ut igjen.

2 Senk og trekk inn bommen. 3 Merk maskinen og ta den ut av drift.

Funksjonene vil ikke fungere.

den senkes.

Dersom tiltealarmen

Indikatorlampe for avslått motor (hvis montert)

Lampe på: Merk og ta maskinen ut av drift. utløses med plattformen opp i bakken:

1 Senk primærbommen. 2 Senk

LCD-skjerm (hvis montert)

sekundærbommen.

LCD-skjermen viser timeteller, spenning, oljetrykk

3 Trekk inn

primærbommen.

Dersom tiltealarmen utløses med plattformen ned i bakken:

1 Trekk inn

primærbommen.

2 Senk

sekundærbommen.

3 Senk primærbommen.

og kjølevæsketemperatur. Skjermen viser også feilkoder og annen serviceinformasjon.

Perkins-motor

Maskiner med Perkins 404TF-22-dieselmotorer har en regenereringsmodus som skal kjøre automatisk ved behov.

LCD-skjermen vil vise REGEN FORCED (TVUNGEN REGENERERING) og WARNING HIGH EXHAUST SYSTEM TEMP (ADVARSEL: HØY TEMPERATUR I EKSOSANLEGG) når regenereringsmodusen kjører. Ingen service påkrevd.

Delenr. 1258948NWGT Z

Stoppe motoren

Trykk inn den røde nødstoppknappen, og vri nøkkelbryteren til ”av”-posisjon.

-80/60 53

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

Beskyttelsespakke for fly (hvis montert)

Hvis plattformens støtfangere kommer i kontakt med en gjenstand, vil maskinen slå seg av, og ingen funksjoner vil fungere.

1 Start motoren. 2 Trykk ned pedalen. 3 Beveg og hold inne

overstyringsbryteren for flybeskyttelse.

4 Beveg riktig funksjonsspak

eller vippebryter for å bevege maskinen bort fra flyets deler.

Instruksjoner for rørkrybbe

Rørkrybbesettet består av to rørkrybber plassert på hver siden av plattformen og montert på rekkverket med U-bolter.

54 Z

a stropp b U-bolter c rørkrybbesett d øvre plattformrekkverk e sammensveising av rørkrybbe f midtre plattformrekkverk g flate skiver h låsemuttere

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Les og følg:

 Rørkrybber må monteres på innsiden av

plattformen.

 Rørkrybbene må ikke blokkere

plattformkontrollene eller inngangen.

 Bunnen av rørkrybben må hvile på

plattformgulvet.

 Pass på at plattformen er i vater før montering

av en rørkrybbe.

Montering av rørkrybbe

1 Monter en rørkrybbe på hver side av

plattformen. Se illustrasjonen til venstre. Pass på at bunnen av rørkrybben hviler på plattformgulvet.

2 Monter to U-bolter fra utsiden av

plattformrekkverket og gjennom hvert monteringsfeste på rørkrybben.

3 Fest hver U-bolt med 2 skiver og 2 muttere.

Betjening av rørkrybbe

1 Pass på at alle instruksjoner for montering og

bruk av rørkrybbesettet er fulgt nøye, og at rørkrybbene er godt festet til plattformrekkverket.

2 Plasser lasten slik at den hviler i begge

rørkrybbene. Lasten skal ligge parallelt med plattformens lengderetning.

3 Sentrer lasten i rørkrybbene. 4 Fest lasten til hver rørkrybbe. Fest

nylonstroppene over lasten. Trykk ned spennen og trekk stroppen gjennom. Stram stroppen.

5 Dytt og dra litt i lasten for å sjekke om

rørkrybbene og lasten er godt nok festet.

6 Lasten må være festet når maskinen er i

bevegelse.

Fare for velt. Vekten av rørkrybbesettet og

lasten i rørkrybbene vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.

Fare for velt. Vekten av rørkrybbesettet og

lasten i rørkrybbene kan begrense det maksimale antallet personer på plattformen.

Maksimumskapasitet for rørkrybbe

Alle modeller 90,7 kg Rørkrybbesettets vekt 9,5 kg

Delenr. 1258948NWGT Z

-80/60 55

Brukerhåndbok Sjette utgave • femte opplag

Betjeningsinstruksjoner

Panelkurvsett

1 Fest varselmerket foran på hver av

panelkurvene (om nødvendig).

2 Monter gummidemper 1 i bunnen av

panelkurvene. Se illustrasjon.

3 Fest demperen med 2 høye låsemuttere og

2 skiver.

Montering av panelkurv

1 Fest kroken gjennom sporene i bunnen av

panelkurvene.

2 Hekt panelkurven til bunnen av plattformen der

det er ønskelig.

3 Monter gummidemper 2 gjennom bunnen av

panelkurven og kroken. Se illustrasjon.

4 Fest med 2 lave låsemuttere. 5 Hvis panelkurven monteres på et støtterør for

plattformgulvet, fest U-bolten gjennom gulvet, rundt røret og inn i bunnen av panelkurven.

6 Fest U-bolten med 2 muttere og 2 skiver.

Fortsett til trinn 9.

7 Hvis panelkurven ikke monteres på et støtterør

for plattformgulvet, bruk aluminiumsrøret som følger med.

8 Plasser røret mellom panelkurven og

plattformgulvet. Stikk U-bolten gjennom gulvet, rundt røret og inn i bunnen av panelkurven.

Montering av polstring

1 Installer 2 polstringsputer på

plattformrekkverket. Plasser polstringen slik at panelene ikke kommer i kontakt med plattformrekkverket.

Festing av stropper

1 Åpne klemmen og fest den rundt et vertikalt

plattformrør.

2 Stikk en bolt med en skive gjennom den ene

siden av klemmen.

3 Monter stroppens endeplate på bolten. 4 Stikk bolten gjennom til den andre siden av

klemmen.

5 Fest med skive og mutter. Ikke stram for mye.

Stroppens endeplate skal kunne skli langs plattformrekkverket.

Betjening av panelkurv

1 Fest begge panelkurvene til plattformen. 2 Plasser lasten slik at den hviler i begge

panelkurvene.

3 Sentrer lasten på plattformen. 4 Fest lasten til plattformen med stroppen. Stram

stroppen.

9 Gjenta instruksjonene over for det andre settet

med deler.

56 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Betjeningsinstruksjoner

Etter bruk

1 Finn en sikker parkeringsplass — et fast og

plant underlag, uten hindringer og trafikk.

2 Trekk inn og senk bommen til sammenslått

posisjon.

3 Roter dreieskiven slik at bommen er mellom de

ikke-svingbare hjulene.

4 Vri nøkkelbryteren til ”av”-posisjon, og fjern

nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.

Delenr. 1258948NWGT Z

-80/60 57

Brukerhåndbok Sjette utgave • femte opplag

Instrukser for transport og løfting

Les og følg:

 Denne sikkerhetsinformasjonen fra Genie er

ment som en anbefaling. Føreren er ene og alene ansvarlig for at maskinen sikres tilstrekkelig, og at det brukes korrekt type transportvogn i henhold til de amerikanske eller nasjonale transportforskriftene og bedriftens regler.

 Genie-kunder som har behov for å transportere

en lift eller et Genie-produkt i container, bør kontakte en profesjonell speditør med kunnskap om klargjøring, lasting og sikring av konstruksjons- og løfteutstyr for internasjonal frakt.

 Kun kvalifiserte brukere av løfteutstyr over

bakkenivå skal løfte maskinen på eller av lastebilen.

 Transportkjøretøyet må parkeres på et plant

underlag.

 Sørg for at dreieskiven er sikret med

låsemekanisme før transport. Pass på å frigjøre dreieskiven før bruk.

 Ikke kjør maskinen i hellinger som er brattere

enn den maksimale hellingen og sidehellingen som maskinen takler. Se ”Kjøring i en helling” i Betjeningsinstruksjonene.

 Hvis transportkjøretøyet står i en brattere

helling enn den maksimalt tillatte, må maskinen lastes og losses med vinsj, slik det er beskrevet i ”Utløsing av bremser”.

Frihjulkonfigurasjon for vinsjing

Blokker hjulene for å hindre at maskinen ruller.

Løsne bremsene på de ikke-svingbare hjulene ved å vri alle de fire utkoblingshettene på navene.

Sørg for at vinsjvaieren er forsvarlig festet i chassisets festepunkter, og at veibanen er uten hindringer.

 Transportkjøretøyet må sikres, slik at det ikke

ruller når maskinen lastes på.

 Forsikre deg om at kjøretøyet, underlaget,

remmer og kjettinger tåler maskinens vekt. Genie-lifter har høy vekt i forhold til størrelsen. Se serienummermerket for maskinens vekt.

58 Z

Følg motsatt prosedyre for å koble inn bremsene igjen.

Tauing av Z-80/60 anbefales ikke. Hvis maskinen må taues, ikke kjør raskere enn 3,2 km/t.

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Instrukser for transport og løfting

Sikring på lastebil eller vogn ved transport

Blokker alltid dreieskiven med låsepinnen når maskinen transporteres.

1 Dreieskivens låsepinne

Vri nøkkelbryteren til ”av”-posisjon, og ta ut nøkkelen før transport.

Inspiser hele maskinen, og sjekk at ingen deler eller gjenstander er løse.

Sikring av chassiset

Bruk kjettinger som er sterke nok.

Bruk minst 5 kjettinger.

Juster fastspenningen slik at kjettingene ikke blir skadet.

Delenr. 1258948NWGT Z

-80/60 59

Brukerhåndbok Sjette utgave • femte opplag

Instrukser for transport og løfting

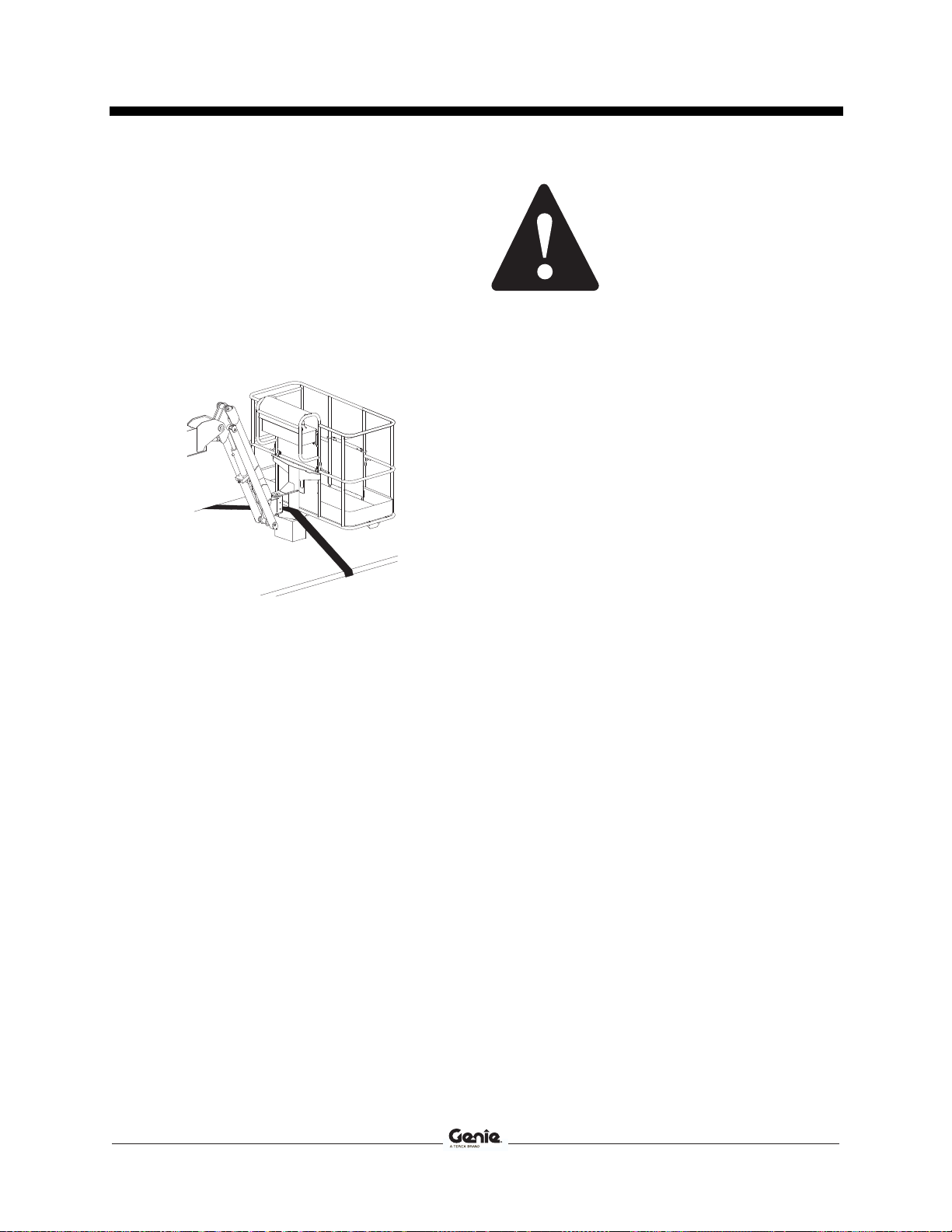

Sikring av plattformen

Sørg for at jibben og plattformen er sammenslått.

Plasser en kloss under plattformens rotasjonsledd. Klossen må ikke komme i kontakt med plattformsylinderen.

Sikre plattformen med en nylonstropp ført gjennom det nedre plattformfestet. Ikke bruk makt når du sikrer bomdelen.

Les og følg:

 Kun kvalifiserte riggere bør rigge og løfte

maskinen.

 Forsikre deg om at kranen, underlaget og

remmer og kjettinger tåler maskinens vekt. Se serienummermerket for maskinens vekt.

60 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Instrukser for transport og løfting

Løfteinstruksjoner

Senk og trekk inn både primær- og sekundærbommen helt. Fjern alle løse deler fra maskinen.

Roter dreieskiven 90 grader.

Bestem tyngdepunktet for maskinen ved hjelp av figuren på denne siden.

Løftepunkter på dreieskive

Løftepunkter på chassis (2)

Fest stropper kun til angitte løftepunkter på maskinen.

Fest stropper til de to løftepunktene på chassiset lengst unna løftepunktet på dreieskiven.

Juster fastspenningen slik at maskinen ikke blir skadet, og slik at den er i vater.

1 m

86,8 cm

Delenr. 1258948NWGT Z

1,42 m

-80/60 61

Brukerhåndbok Sjette utgave • femte opplag

Vedlikehold

Kontrollere oljenivået i motoren

Les og følg:

 Kun rutinemessig vedlikehold spesifisert i

denne håndboken kan utføres av brukeren.

 Faste vedlikeholdsinspeksjoner skal utføres av

kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner og krav angitt i ansvarshåndboken.

 Avhend materiale i henhold til myndighetenes

forskrifter.

 Bruk kun reservedeler som er godkjent av

Genie.

Symbolforklaring vedlikehold

Følgende symboler benyttes i denne håndboken for å vise meningen med instruksjonene. Når ett eller flere av symbolene vises ved begynnelsen av en vedlikeholdsprosedyre, betyr det følgende:

Indikerer at du trenger verktøy for å utføre denne prosedyren.

Indikerer at du trenger nye deler for å kunne utføre denne prosedyren.

Indikerer at motoren må være kald for at du skal kunne utføre denne prosedyren.

Korrekt oljenivå i motoren er essensielt for å sikre tilfredsstillende motorytelse og levetid. Bruk av maskinen med galt oljenivå kan skade deler av motoren.

Merk: Sjekk oljenivået når motoren er av. 1 Sjekk peilepinnen for oljenivå. Fyll på olje om

nødvendig.

Perkins 804C-33-motor

Oljetype 15W-40 Oljetype — kaldt vær 5W-40

Perkins 804D-33-motor

Oljetype 15W-40 Oljetype — kaldt vær 5W-40

Perkins 404D-22T-motor

Oljetype 15W-40 Oljetype — kaldt vær 5W-40

Continental TME27-motor

Oljetype 15W-40 Oljetype — kaldt vær 5W-40

Deutz BF4L-motor

Oljetype 15W-40 Oljetype — kaldt vær 5W-30

GM 3.0L I4-motor

Oljetype 5W-30 Oljetype — kaldt vær 5W-30

Deutz TCD 2.2L Stage V-motor

Oljetype 15W-40 Oljetype — kaldt vær 5W-40

62 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Vedlikehold

Kontrollere nivået på hydraulikkoljen

Korrekt mengde hydraulisk olje er essensielt for at maskinen skal fungere. Feil mengde hydraulisk olje kan ødelegge de hydrauliske komponentene. Ved daglige kontroller kan det oppdages endringer i oljenivået som kan tyde på problemer i det hydrauliske systemet.

1 Sørg for at bommen er trukket inn. 2 Foreta en visuell kontroll av måleren på siden

av tanken med hydraulisk olje.

Resultat: Nivået på den hydrauliske oljen skal

ligge innenfor de øverste 5 cm av måleren.

3 Fyll på olje om nødvendig. Ikke fyll på for mye.

Spesifikasjoner for hydraulisk olje

Type hydraulisk olje Tilsvarende Chevron Rando HD

Kontrollere kjølevæskenivået – væskeavkjølte modeller

Riktig kjølevæskenivå er essensielt for å sikre at motoren får lang levetid. Galt kjølevæskenivå vil redusere motorens kjøleevne og ødelegge deler av motoren. Daglige kontroller vil gjøre det mulig å oppdage endringer i kjølevæskenivået, som kan tyde på feil i kjølesystemet.

Forbrenningsfare! Pass på så du ikke brenner

deg på varme motordeler og kjølevæske. Kontakt med varme motordeler og/eller kjølevæske kan føre til alvorlige forbrenninger.

Forbrenningsfare! Ikke fjern radiatorhetten

dersom motoren har vært i gang. Kontakt med kjølevæske under trykk kan føre til alvorlige forbrenninger. La motoren kjøle seg ned før du fjerner radiatorhetten.

1 Sjekk væskenivået i kjølevæskebeholderen.

Fyll på væske om nødvendig.

Resultat: Væskenivået skal være ved FULL

'fult'-merket på tanken eller være synlig i måleren.

Delenr. 1258948NWGT Z

-80/60 63

Brukerhåndbok Sjette utgave • femte opplag

Vedlikehold

Kontrollere batteriene

Funksjonsdyktige batterier er essensielt for å sikre god maskinytelse og sikkerhet. Feil væskenivå eller ødelagte kabler og koblinger kan medføre skade på deler og farlige forhold.

Fare for elektrisk støt. Kontakt med varme eller

strømførende kretser kan føre til død eller alvorlig personskade. Ta av deg alle ringer, klokker og smykker.

Fare for personskade. Batterier inneholder

syre. Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.

1 Bruk verneklær og -briller. 2 Forsikre deg om at batterikablene er godt

tilkoblet og uten korrosjon.

3 Sørg for at festebøylen som holder batteriet på

plass, er festet.

Merk: Beskyttelseshetter på polene og antikorrosjonsmiddel hjelper mot korrosjon på poler og kabler.

Kontrollere dekktrykket

Merk: Denne prosedyren er ikke nødvendig på maskiner med skumfylte dekk.

Fare for personskade. Dekk med for høyt trykk

kan eksplodere og føre til død eller alvorlige personskader.

Fare for velt. Det må ikke brukes produkter for

midlertidig reparasjon av punkterte dekk.

For å sikre best mulig stabilitet, sikrest mulig betjening av maskinen og for å redusere dekkslitasjen er det av avgjørende betydning at alle luftfylte dekk har korrekt dekktrykk.

1 Kontroller hvert dekk med en lufttrykkmåler.

Fyll luft om nødvendig.

Dekktrykk ved høy bæreevne

5,5 bar

64 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Vedlikehold

Dieselkrav

Tilfredsstillende motorytelse avhenger av bruken av kvalitetsdrivstoff. Bruk av kvalitetsdrivstoff gir lang levetid på motoren og godkjente eksosutslippsnivåer.

Minstekrav til diesel for alle motorene vises nedenfor.

Perkins 404D-22-motor

Drivstofftype Diesel med lavt svovelinnhold (LSD)

Perkins 404F-22T-motor

Drivstofftype

Deutz D2011 L03i-motor

Drivstofftype Diesel med lavt svovelinnhold (LSD)

Deutz D2.9 L4-motor

Drivstofftype

Deutz TCD 2.2L Stage V-motor

Drivstofftype

Diesel med svært lavt svovelinnhold

(ULSD)

Diesel med svært lavt svovelinnhold

(ULSD)

Diesel med svært lavt svovelinnhold

(ULSD)

Rutinemessig vedlikehold

Vedlikehold hvert kvartal, årlig og annethvert år må utføres av personell som er opplært og kvalifisert til å utføre vedlikehold på denne maskinen i henhold til prosedyrene angitt i servicehåndboken.

Maskiner som har vært ute av drift i mer enn tre måneder, må gjennom kvartalsvedlikehold før de kan tas i bruk igjen.

Delenr. 1258948NWGT Z

-80/60 65

Brukerhåndbok Sjette utgave • femte opplag

—

Spesifikasjoner

Modell Z-80/60

Høyde, maks arbeidshøyde 25,6 m Høyde, maks plattformhøyde 23,8 m Høyde, maks sammenslått høyde 3 m Maks horisontal rekkevidde 18,3 m Bredde 2,5 m Lengde, sammenslått 11,3 m Lengde, sammenslått for transport 9,1 m Maks lastekapasitet 227 kg Maks vindstyrke 12,5 m/s Hjulbase 2,84 m Bakkeklaring 30 cm Svingradius (utvendig) 2-hjulsstyring

4-hjulsstyring

7,5 m

4,6 m Svingradius (innvendig) 2-hjulsstyring

4-hjulsstyring

4,4 m

2,1 m Rotasjon dreieskive (grader) Kontinuerlig

Dreieskive halesving,

2,24 m

sekundærbom senket Dreieskive halesving,

1,17 m

sekundærbom hevet Styreanordninger 12 V DC

proporsjonal

Plattformdimensjoner, 6 fot (lengde

182 x 76 cm

x bredde) Plattformdimensjoner, 8 fot (lengde

244 x 91 cm

x bredde) Plattformjustering selvjusterende Plattformrotasjon 160° AC-uttak på plattform standard Maks hydraulisk trykk

220 bar

(bomfunksjoner) Systemspenning 12 V Dekkdimensjon 18-625, 16 ply FF Dekkdimensjon, dekk med høy

445D50/710 18 PR

bæreevne Total vibrasjonsverdi som hånden/armen er utsatt for,

overstiger ikke 2,5 m/s

Høyeste kvadratiske middelverdi for vektet akselerasjon som hele kroppen er utsatt for, overstiger ikke 0,5 m/s

Vekt 17 010 kg (Maskinvekten varierer med valgt utstyr. Se

serienummermerket for maskinens vekt.)

Kapasitet drivstofftank, diesel 132 liter Kapasitet drivstofftank, bensin 114 liter

Maks. helling, sammenslått posisjon, 2WD

Plattform ned i bakken 30 % 17° Plattform opp i bakken 15 % 9° Sideveis helling 25 % 14°

Maks. helling, sammenslått posisjon, 4WD

Plattform ned i bakken 45 % 24° Plattform opp i bakken 35 % 19° Sideveis helling 25 % 14° Merk: Godkjent maksimal helling er avhengig av

bakkeforholdene og tilstrekkelig trekkraft.

Kjørehastighet (skumfylte dekk)

Kjørehastighet, sammenslått 4,8 km/t

Kjørehastighet, hevet eller forlenget

alle modeller

Kjørehastighet (dekk med høy bæreevne)

Kjørehastighet, sammenslått 3,1 km/t

Kjørehastighet, hevet eller forlenget

alle modeller

Støynivå

Lydtrykknivå i bakkearbeidsstasjon 85 dBA Lydtrykknivå i

plattformarbeidsstasjon Garantert lydeffekt 106 dBA

Informasjon om gulvbelastning

Maks akseltrykk 10 206 kg Kontakttrykk for dekk 9,1 kg/cm

Trykk med last 1 841 kg/m

Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må benyttes med tilstrekkelige sikkerhetsmarginer.

Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.

12,2 m / 9,1 se

1,1 km/t

12,2 m / 40 se

12,2 m/13,6 se

0,64 km/t

12,2 m/62 se

74 dBA

896 kPa

18,5 kPa

66 Z

-80/60 Delenr. 1258948NWGT

Sjette utgave • femte opplag Brukerhåndbok

Spesifikasjoner

Bevegelsesområde for Z-80/60

Delenr. 1258948NWGT Z

-80/60 67

Brukerhåndbok Sjette utgave • femte opplag

Spesifikasjoner

Contents of EC Declaration of Conformity

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field> issued by:

Kuiper Certificering B.V. Van Slingelandtstraat 75, 7331NM Apeldoorn Netherlands NB number 2842

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories per EN 280:2013+A1:2015 clause 6.3 prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Model / Type: <machine type> Manufacture Date: <variable field>

Description: <machine classification> Country of Manufacture: <variable field>

>senihcam CI rof ylno< :rewoP dellatsnI teN >eman ledom< :ledoM

Serial Number: <variable field> Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name> Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

airav< :eussI fo ecalP :yrotangis derewopmE

>dleif elb

Date of Issue: <variable field>

Z®-80/60 Delenr. 1258948NWGT Br ukerhåndbok Sjette utgave • femte opplag

68 Z

-80/60 Delenr. 1258948NWGT

Genie Z®-80/60 Operator's Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
