Genie Z-34/22 DC Operator's Manual [da]

Download

Betjeningsvejledning

med vedligeholdelsesoplysninger

fra 3578 til 4684

fra 4621 til 5504

DC Power

Third Edition

Fourth Printing

Part No. 82597DA

Betjeningsvejledning 3. udgave • 4. oplag

Vigtigt

Læs, forstå og overhold disse sikkerhedsbestemmelser og betjeningsinstruktioner, inden maskinen tages i brug. Maskinen må kun betjenes af autoriserede personer, der er oplært i dens betjening. Denne vejledning skal betragtes som en permanent del af maskinen og skal altid forefindes på denne. Kontakt Genie Industries, hvis du har spørgsmål.

Indholdsfortegnelse

Side

Sikkerhedsbestemmelser .............................................1

Styreenheder ................................................................ 8

Inspektion før ibrugtagning .......................................... 10

Vedligeholdelse .......................................................... 12

Funktionstester........................................................... 14

Inspektion af arbejdsstedet .........................................19

Betjeningsinstruktioner ............................................... 20

Instruktioner vedr. løft og transport .............................. 25

Mærkater ....................................................................28

Specifikationer ............................................................ 32

Kontakt os:

Internet: http://www.genielift.com e-mail: techpub@genieind.com

3. udgave: 4. oplag, februar 2010

”Genie” og ”Z” er registrerede varemærker tilhørende Genie Industries i USA og mange andre lande.

Trykt på genbrugspapir L

Trykt i USA

Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

Sikkerhedsbestemmelser

Fare

Overholdes instruktionerne og sikkerhedsbestemmelserne i denne vejledning ikke, kan det resultere i alvorlig personskade eller dødsfald.

Undlad at bruge maskinen, medmindre:

Du har sat dig grundigt ind i og overholder

sikkerhedsbestemmelserne og instruktionerne i denne betjeningsvejledning.

1 Undgå farlige situationer.

Sæt dig grundigt ind i sikkerheds-

bestemmelserne, inden du fortsætter til næste afsnit.

2 Inspicér altid maskinen inden brug. 3 Foretag altid funktionstester inden brug. 4 Inspicér arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Du læser, forstår og overholder fabrikantens

instruktioner og sikkerhedsbestemmelser sikkerheds- og betjeningsvejledningen samt mærkaterne på maskinen.

Du læser, forstår og overholder arbejdsgiverens

sikkerhedsbestemmelser og arbejdspladsens regulativer.

Du læser, forstår og overholder alle gældende

offentlige regulativer.

Du er uddannet i at betjene denne maskine.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 1

Betjeningsvejledning 3. udgave • 4. oplag

SIKKERHEDSBESTEMMELSER

Fare for livsfarligt elektrisk stød

Denne maskine er ikke isoleret og yder ikke beskyttelse mod berøring med eller ophold i nærheden af en strømkilde.

Hold forsvarlig afstand til strømførende ledninger og apparater i henhold til de gældende lovbestemmelser og nedenstående skema.

Spænding Minimum fase-fase sikkerhedsafstand

Meter

0 til 300V Undgå berøring

300V til 50KV 3,05

50KV til 200KV 4,60

200KV til 350KV 6,10

350KV til 500KV 7,62

500KV til 750KV 10,67

750KV til 1.000KV 13,72

Tag højde for, at platformen kan bevæge sig, at elektriske ledninger kan gynge eller hænge ned, og pas på stærke vindstød.

Hold afstand til maskinen, hvis den kommer i berøring med strømførende ledninger. Hverken mandskab på jorden eller i platformen må berøre eller betjene maskinen, før der slukkes for strømmen til de strømførende ledninger.

Maskinen må ikke betjenes i tordenvejr eller stormvejr.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

Væltningsfare

Vægten af personer, udstyr og materialer i platformen må ikke overstige dens maksimale belastningsevne.

Platformens maks. belastningsevne 227 kg

Maks. antal personer 2

Bommen må ikke hæves eller skydes ud, medmindre maskinen står på et fast, plant underlag.

Hældningsalarmen må ikke bruges som niveauindikator. Hældningsalarmen lyder kun i platformen, når maskinen står på en meget stejl skråning.

Hvis hældningsalarmen lyder: Bommen må ikke skydes ud, drejes eller hæves over vandret stilling. Flyt maskinen til et stabilt og plant underlag, inden platformen hæves. Vær yderst forsigtig ved tilbagetrækning af bommen og sænkning af platformen, hvis hældningsalarmen lyder, når platformen er hævet. Bommen må ikke drejes, mens platformen sænkes. Flyt maskinen til et stabilt og plant underlag, inden platformen hæves.

Grænseafbryderne må ikke ændres eller frakobles.

2 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

SIKKERHEDSBESTEMMELSER

CE- og australske markeder: Brug ikke luftfyldte dæk. Disse maskiner er udstyret med skumfyldte dæk. Hjulvægt og den korrekte modvægt er afgørende for maskinens stabilitet.

Der må ikke køres hurtigere end 1 km/t med hovedbommen hævet eller skudt ud eller hjælpebommen hævet.

Platformbetjeningen må ikke bruges til at frigøre platformen, hvis den sidder fast eller på anden måde hindres af en tilstødende bygning/genstand. Alle personer skal være nede fra platformen, inden der gøres forsøg på at frigøre denne vha. det nederste betjeningssted.

Maskinen må ikke betjenes i stærk blæst. Platformens eller lastens overfladeareal må ikke forøges. Forøgelse af det område, der er udsat for vinden, forringer maskinens stabilitet.

Brug ikke genstande uden for platformen til at støde af fra eller trække ind mod.

Maks. tilladelig sidekraft - ANSI & CSA

667 N

Maks. tilladelig manuel kraft - CE

400 N

Maskindele, der har indflydelse på sikkerheden og stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må ikke udskiftes med dele med en anden vægt eller specifikation.

Arbejdsplatformen må ikke modificeres eller ændres uden forud skriftlig tilladelse fra producenten. Montering af udstyr til fastgørelse af værktøj eller andre materialer på platformen, fodbrædderne eller gelænderne kan forøge platformens vægt samt platformens eller lastens overfladeareal.

Der må ikke placeres eller fastgøres hængende last på eller til nogen del af denne maskine.

Vær yderst påpasselig, og kør meget langsomt, når maskinen kører i sænket stilling i ujævnt terræn, over murbrokker, på et ustabilt eller glat underlag eller i nærheden af huller og skrænter.

Maskinen må ikke køre på eller i nærheden af ujævnt terræn, et ustabilt underlag el. lign. med bommen hævet eller skudt ud.

Stiger eller stilladser må ikke placeres i platformen eller op ad nogen af maskinens dele.

Transportér ikke værktøj og materialer, medmindre de er jævnt fordelt og kan håndteres sikkert af personen/personerne i platformen.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 3

Betjeningsvejledning 3. udgave • 4. oplag

SIKKERHEDSBESTEMMELSER

Maskinen må ikke benyttes på et bevægeligt underlag eller et køretøj.

Kontrollér, at alle dæk er i god stand, og at vingemøtrikkerne er forsvarligt spændt.

Der må ikke anvendes batterier, der vejer mindre end de originale. Batterierne bruges som modvægt og er afgørende for maskinens stabilitet. Samtlige batterier skal veje 40 kg. Batteriboksen med fire batterier skal mindst veje 205 kg.

Maskinen må ikke bruges som kran.

Bommen må ikke bruges til at skubbe maskinen eller andre genstande.

Bommen må ikke berøre tilstødende bygninger/ genstande.

Bommen og platformen må ikke bindes til tilstødende bygninger/genstande.

Lasten må ikke placeres uden for platformens afgrænsning.

Nedstyrtningsfare

Personer i platformen skal være iført sikkerhedsbælte eller -sele og overholde de gældende lovbestemmelser. Fastgør sikkerhedswire til fastgørelsespunktet i platformen.

Sid, stå eller kravl ikke på platformens gelænder. Stå altid med fødderne solidt placeret på platformens gulv.

Kravl ikke ned fra platformen, når den er hævet.

Hold platformens gulv rent.

Sænk midtergelænderet eller luk lågen til platformsindgangen, inden maskinen betjenes.

4 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

SIKKERHEDSBESTEMMELSER

Kollisionsfare

Vær opmærksom på steder med begrænset udsyn og blinde vinkler, når maskinen køres eller betjenes.

Vær opmærksom på bommens placering, når drejekransen drejes.

Kontrollér, at der ikke er hængende forhindringer eller lignende risici i arbejdsområdet.

Vær opmærksom på knusningsfaren, når der gribes fat i platformsgelænderet.

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

Anvend de farvemarkerede retningspile på platformbetjeningen og kørechassiset til køre- og styrefunktionerne.

Bommen må ikke sænkes, medmindre alle personer og hindringer er væk fra området omkring maskinen.

Kørehastigheden skal tilpasses underlagets beskaffenhed, hårdhed og hældning, mandskabets placering samt evt. andre faktorer, der kan forårsage kollision.

Bommen må ikke betjenes i umiddelbar nærhed af en kran, medmindre kranens betjeningsgreb er låst, og/eller der er truffet forholdsregler med henblik på at undgå kollision.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 5

Betjeningsvejledning 3. udgave • 4. oplag

SIKKERHEDSBESTEMMELSER

Der må ikke køres vildt eller ”pjattes”, mens maskinen betjenes.

Fare for komponentbeskadigelse

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

Fare ved beskadiget maskine

Maskinen må ikke benyttes, hvis den er beskadiget eller defekt.

Inspicér maskinen omhyggeligt inden brug, og afprøv samtlige funktioner inden hvert skift. En beskadiget eller defekt maskine skal mærkes og tages ud af drift med det samme.

Kontrollér, at alt vedligeholdelsesarbejde, der er anført i denne vejledning og

Genie Z-34/22 & Genie Z-34/22N

Sørg for, at alle mærkater er læselige og korrekt placeret.

Sørg for, at betjenings-, sikkerheds- og ansvarsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på platformen.

Servicehåndbog til

, er udført.

Fare for legemsbeskadigelse

Maskinen må ikke betjenes, hvis der er luft- eller hydraulikolielækage. En luft- eller hydraulikolielækage kan gennemtrænge og/eller brænde huden.

Forkert kontakt med komponenter, som findes under dæksler, vil forårsage alvorlig tilskadekomst. Kun uddannet vedligeholdelsespersonale bør åbne disse rum. Det anbefales, at operatøren kun åbner disse, når der udføres inspektion før ibrugtagning. Alle rum skal forblive lukkede og låste under drift.

Mærkatforklaring

Mærkaterne på Genies produkter anvender symboler, farvemarkering og signalord til at gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol bruges til at advare om risiko for personskade. Følg alle sikkerhedsoplysninger, der følger efter dette symbol, for at undgå risikoen for personskade eller dødsfald.

Rød - bruges til at advare om en overhængende faresituation, der hvis den ikke undgås - vil resultere i alvorlig personskade eller dødsfald.

Orange - bruges til at advare om en potentiel faresituation, der - hvis den ikke undgås - kan resultere i alvorlig personskade eller dødsfald.

Gul med sikkerhedsadvarselssymbol - bruges til at advare om en potentiel faresituation, der - hvis den ikke undgås - kan forårsage mindre eller middelsvær personskade.

Gul uden sikkerhedsadvarselssymbol - bruges til at advare om en potentiel faresituation, der - hvis den ikke undgås - kan resultere i tingskade.

Grøn - bruges til betjenings- eller vedligeholdelsesoplysninger.

6 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

SIKKERHEDSBESTEMMELSER

Batterisikkerhed

Fare for forbrænding

Batterier indeholder syre. Bær altid beskyttelsestøj og beskyttelsesbriller, når der arbejdes med batterier.

Undgå at spilde eller berøre batterisyren. Spildt batterisyre neutraliseres med natron og vand.

Batteripakken skal altid være placeret lodret.

Batterierne og opladeren må ikke udsættes for vand eller regn.

Eksplosionsfare

Fare for komponentbeskadigelse

Der må ikke bruges nogen batterioplader på mere end 48V til opladning af batterierne.

Begge batteripakker skal oplades samtidigt.

Frakobl batteripakkestikket, inden batteripakken afmonteres.

Fare for livsfarligt elektrisk stød

Batteriopladeren må kun tilsluttes en treledet vekselstrømsstikkontakt med jordforbindelse.

Inspicér dagligt for beskadigede ledninger og kabler. Beskadigede dele skal udskiftes, inden maskinen betjenes.

Undgå at berøre batteripolerne, da der er risiko for elektrisk stød. Fjern alle fingerringe, ure og andre smykker.

Væltningsfare

Sørg for, at der ikke er gnister, åben ild eller tændt tobak i nærheden af batterierne. Batterier afgiver eksplosionsfarlig gas.

Fare ved løft

Batteripakkedækslet skal være taget af under hele opladningsprocessen.

Batteripolerne og kabelklemmerne må ikke berøres med værktøj, der kan forårsage gnister.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 7

Brug en gaffeltruck til montering/afmontering af batteripakkerne.

Betjeningsvejledning 3. udgave • 4. oplag

Styreenheder

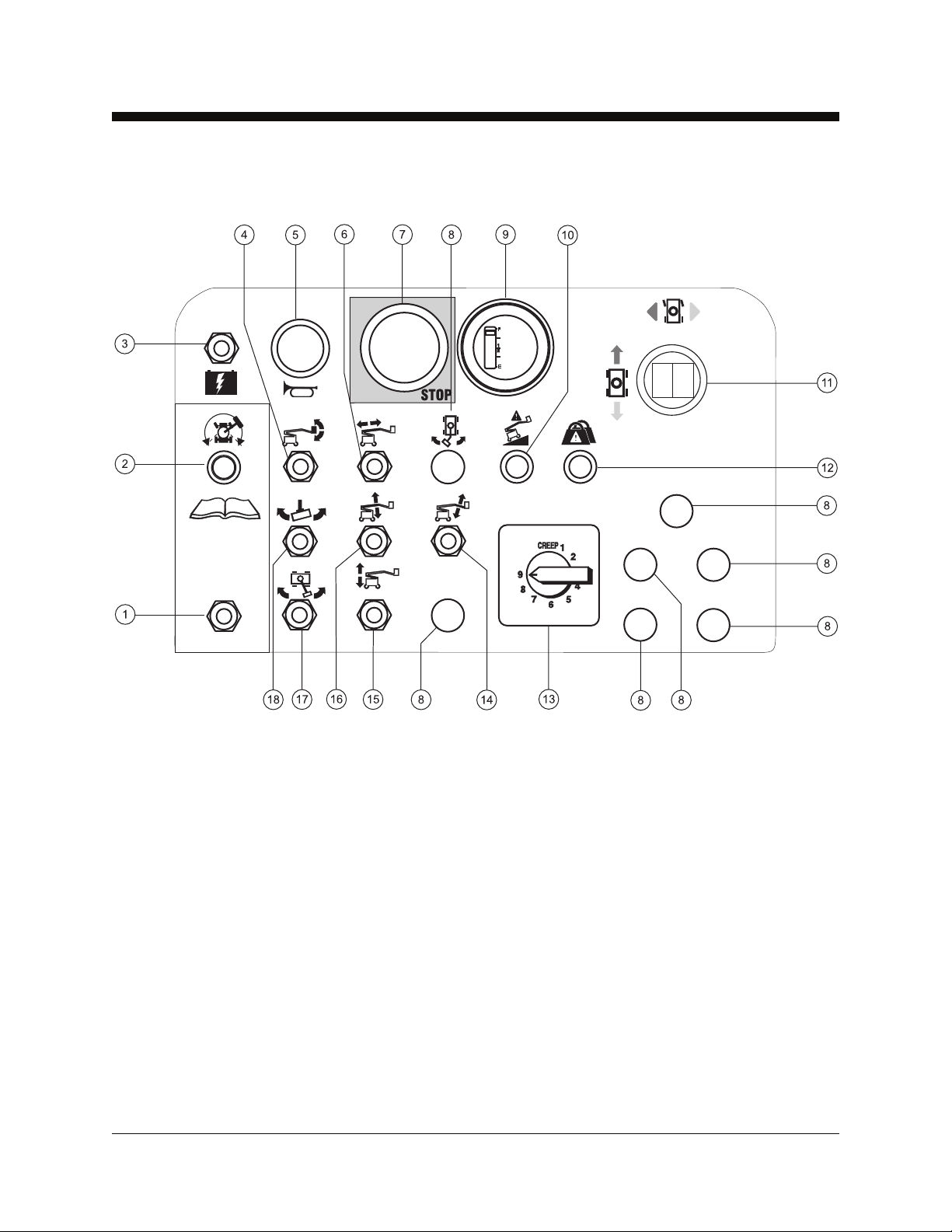

Platformbetjeningspanel

1 Kørestartkontakt 2 Indikatorlampe for kørestart 3 Hjælpestrømskontakt 4 Kontakt til platformsnivellering 5 Knap til horn 6 Kontakt til udskydning/tilbagetrækning

af hovedbom 7 Rød nødstopknap 8 Ikke anvendt 9 Indikator for batteriopladning og/eller afbryder

for lav spænding (ekstraudstyr)

8 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

10 Indikatorlampe for ikke-nivelleret maskine

(hvis monteret)

11 Proportionalstyrehåndtag til kørefunktion og

fingervippekontakt til styrefunktion

12 Indikatorlampe for platformsoverbelastning

(hvis monteret) 13 Bomfunktionshastighedsstyrehåndtag 14 Kontakt til hævning/sænkning af udliggerbom 15 Kontakt til hævning/sænkning af hjælpebom 16 Kontakt til hævning/sænkning af hovedbom 17 Kontakt til drejekransrotation 18 Kontakt til platformsrotation

Betjeningsvejledning3. udgave • 4. oplag

STYREENHEDER

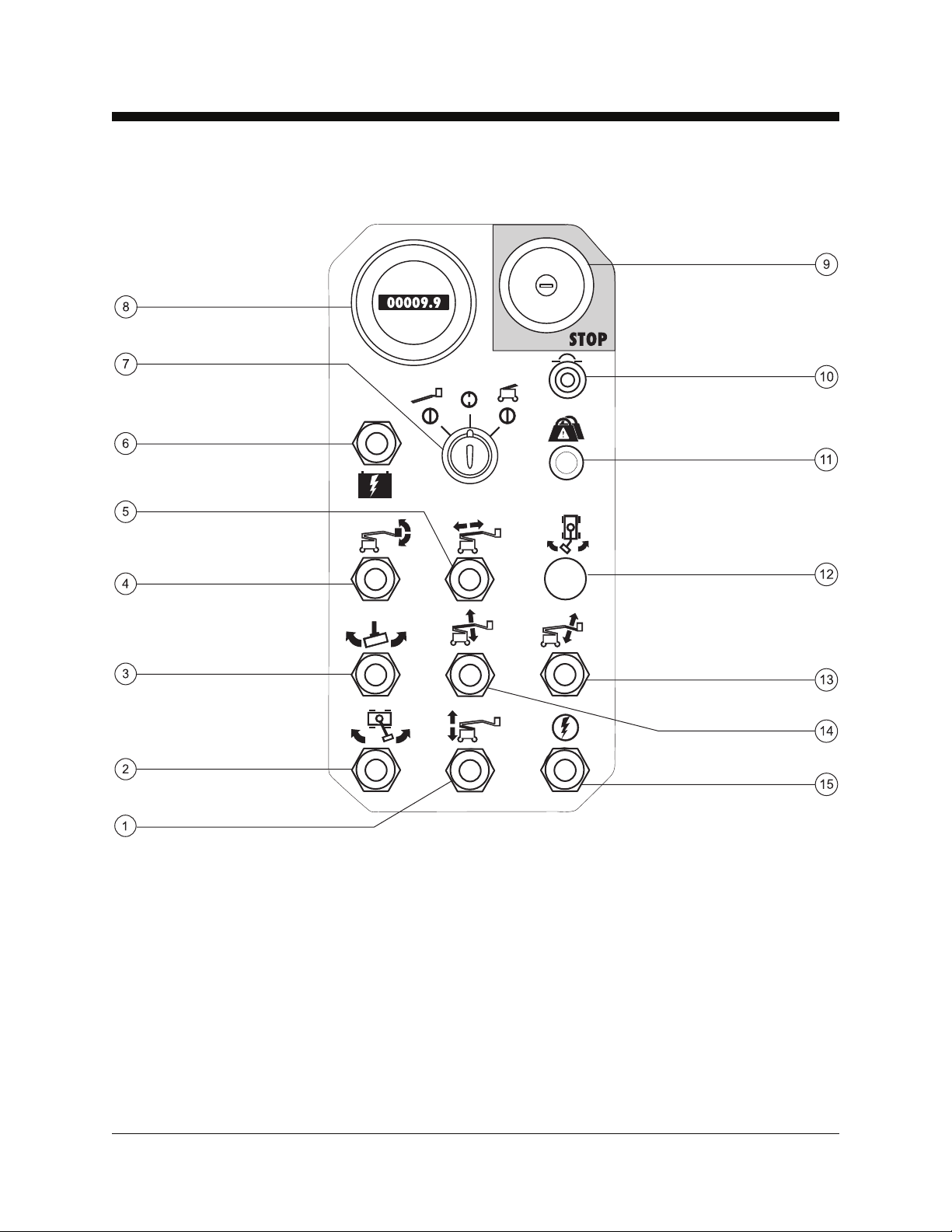

Nederste betjeningspanel

1 Kontakt til hævning/sænkning af hjælpebom 2 Kontakt til drejekransrotation 3 Kontakt til platformsrotation 4 Kontakt til platformsnivellering 5 Kontakt til udskydning/tilbagetrækning af

hovedbom 6 Hjælpestrømskontakt 7 Nøglekontakt til valg mellem platform/0/

nederste betjeningssted 8 Timetæller

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 9

9 Rød nødstopknap 10 10A-afbryder til el-kredsløb 11 Indikatorlampe for platformsoverbelastning

(hvis monteret) 12 Ikke anvendt 13 Kontakt til hævning/sænkning af udliggerbom 14 Kontakt til hævning/sænkning af hovedbom 15 Funktionsstartkontakt

Betjeningsvejledning 3. udgave • 4. oplag

Inspektion før ibrugtagning

Grundlæggende principper

Det er operatørens ansvar at foretage inspektion før ibrugtagning og rutinemæssig vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion, der udføres af operatøren inden hvert skift.

Undlad at bruge maskinen, medmindre:

Inspektionen har til formål at fastslå, om der er noget galt med maskinen, inden operatøren foretager funktionstesterne.

Du har sat dig grundigt ind i og overholder

sikkerhedsbestemmelserne og instruktionerne i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter til næste afsnit.

3 Foretag altid funktionstester inden brug. 4 Inspicér arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Inspektion før ibrugtagning har desuden til formål at fastslå, om det er nødvendigt at foretage rutinemæssig vedligeholdelse. Operatøren må kun udføre de rutinemæssige vedligeholdelsesprocedurer, som er anført i denne vejledning.

Se listen på næste side og kontrollér hvert af punkterne.

Hvis der konstateres beskadigelse eller nogen uautoriserede afvigelser fra maskinens oprindelige stand, skal den mærkes og tages ud af drift.

Maskinen må kun repareres af en autoriseret servicetekniker i henhold til fabrikantens specifikationer. Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning, inden der gås videre til funktionstesterne.

Planlagte vedligeholdelsesinspektioner skal udføres af autoriserede serviceteknikere i henhold til fabrikantens specifikationer og kravene i ansvarsvejledningen.

10 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Inspektion før ibrugtagning

Betjeningsvejledning3. udgave • 4. oplag

INSPEKTION FØR IBRUGTAGNING

❏ Sørg for, at betjenings-, sikkerheds- og

ansvarsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på platformen.

❏ Sørg for, at alle mærkater er læselige og korrekt

placeret. Se afsnittet Mærkater.

❏ Kontrollér for hydraulikolielækage, og at

oliestanden er korrekt. Påfyld om nødvendigt olie. Se afsnittet Vedligeholdelse.

❏ Kontrollér for batterivæskelækage, og at

væskestanden er korrekt. Påfyld om nødvendigt destilleret vand. Se afsnittet Vedligeholdelse.

❏ Z-34/22: Kontrollér dæktrykket. Justér det om

nødvendigt. Se afsnittet Vedligeholdelse.

Kontrollér nedenstående dele eller områder for beskadigelse, forkert monterede eller manglende dele samt uautoriserede ændringer:

❏ Elektriske komponenter, ledninger og elkabler ❏ Hydraulik kraftenhed, tank, slanger, fittings,

cylindere og manifolder

❏ Driv- og drejekransmotorer samt

køremomentnav

Kontrollér hele maskinen for:

❏ Revner i svejsesamlinger eller

konstruktionskomponenter

❏ Buler i eller anden beskadigelse af maskinen

❏ Kontrollér, at samtlige konstruktions-

komponenter og andre afgørende dele

forefindes, og at samtlige tilhørende

fastgøringsdele og tappe er korrekt placeret

og spændt. ❏ Kontrollér, at begge batteripakker er placeret,

fastgjort og tilsluttet korrekt. ❏ Når inspektionen er afsluttet, skal det

kontrolleres, at alle dæksler til kraften-

hedsrummet er monterede og låste.

❏ Bomglideplader ❏ Dæk og hjul ❏ Grænseafbrydere, alarmer og horn ❏ Møtrikker, bolte og andre fastgøringsdele ❏ Låge/midtergelænder til platformsindgang

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 11

Betjeningsvejledning 3. udgave • 4. oplag

Vedligeholdelse

Kontrollér hydraulikoliestanden

Det er altafgørende, for at maskinen fungerer korrekt og sikkert, at hydraulikoliestanden er

Nedenstående retningslinier skal overholdes:

Operatøren må kun udføre de rutinemæssige

vedligeholdelsesprocedurer, som er anført i denne vejledning.

Planlagte vedligeholdelsesinspektioner skal

udføres af autoriserede serviceteknikere i henhold til fabrikantens specifikationer og kravene i ansvarsvejledningen.

korrekt. Forkert hydraulikoliestand kan beskadige de hydrauliske dele. Med daglig kontrol er det muligt at opdage ændringer i oliestanden, som kan betyde, at der er problemer med hydrauliksystemet.

1 Sørg for, at bommen er i sænket stilling. 2 Kontrollér hydraulikoliestanden.

Resultat: Hydraulikoliestanden skal være ved

mærket ”FULL” (MAKS.) på oliepinden eller synlig

i skueglasset eller mellem mærkerne ”FULL”

(MAKS.) og ”ADD” (MIN.) på hydrauliktanken.

Forklaring på vedligeholdelsessymbolerne

BEMÆRK

Nedenstående symboler anvendes i denne vejledning som en hjælp til at forstå hensigten med instruktionerne. Når et eller flere af symbolerne vises i begyndelsen af en vedligeholdelsesprocedure, betyder det følgende:

Angiver, at der kræves værktøj for at gennemføre denne procedure.

Angiver, at der kræves nye dele for at gennemføre denne procedure.

3 Påfyld om nødvendigt hydraulikolie.

Hydraulikoliespecifikationer

Hydraulikolietype Chevron Rykon

MV-kvalitetsækvivalent

12 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

VEDLIGEHOLDELSE

Kontrollér batterierne

Det er altafgørende, for at maskinen fungerer korrekt og sikkert, at batterierne er i god stand. Ukorrekt væskestand eller beskadigede kabler og forbindelser kan resultere i komponentbeskadigelse samt farlige situationer.

ADVARSEL

BEMÆRK

1 Tag beskyttelsesudstyr og -briller på. 2 Kontrollér, at batteriets polsko er spændt

korrekt, og at de ikke er korroderede. 3 Tag batteriets ventilationshætter af. 4 Kontrollér batterisyreniveauet. Påfyld om

nødvendigt destilleret vand op til bunden af

batteriets påfyldningsrør. Undgå overfyldning. 5 Sæt ventilationshætterne på igen.

Fare for livsfarligt elektrisk stød. Berøring af strømførende elektriske kredsløb kan resultere i alvorlig personskade eller dødsfald. Fjern alle fingerringe, ure og andre smykker.

Fare for legemsbeskadigelse. Batterier indeholder syre. Undgå at spilde eller berøre batterisyren. Spildt batterisyre neutraliseres med natron og vand.

Udfør denne test, når batterierne er helt opladede.

Kontrollér dæktrykket

BEMÆRK

ADVARSEL

For at sikre maksimal stabilitet og optimal betjening af maskinen samt for at minimere dækslitagen er det altafgørende, at samtlige luftfyldte dæk har korrekt dæktryk.

1 Kontrollér samtlige dæk med en lufttryksmåler,

og justér om nødvendigt dæktrykket.

Dæktryk

Industridæk 6,89 bar

Det er ikke nødvendigt at gøre dette på maskiner, der er udstyret med dæk med skum.

Fare for legemsbeskadigelse. Et dæk med for højt dæktryk kan eksplodere og forårsage alvorlig personskade eller dødsfald.

Væltningsfare. Der må ikke anvendes midlertidige dæklapningsprodukter.

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres kvartårligt, årligt og hvert andet år, skal udføres af en person, der er uddannet i og kvalificeret til at udføre vedligeholdelse af denne maskine, i henhold til de procedurer der er anført i servicehåndbogen til maskinen.

Maskiner, der har været taget ud af drift i mere end tre måneder, skal gennemgå et kvartårligt eftersyn, før de tages i drift igen.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 13

Betjeningsvejledning 3. udgave • 4. oplag

Funktionstester

Grundlæggende principper

Formålet med funktionstesterne er at opdage eventuelle fejlfunktioner, inden maskinen tages i brug. Operatøren skal følge de trinvise instruktioner til at teste samtlige af maskinens funktioner.

Undlad at bruge maskinen, medmindre:

Du har sat dig grundigt ind i og overholder

sikkerhedsbestemmelserne og instruktionerne

i denne betjeningsvejledning.

1 Undgå farlige situationer. 2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstester inden brug.

Sæt dig grundigt ind i funktionstesterne,

inden du fortsætter til næste afsnit.

4 Inspicér arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

En maskine med fejlfunktion må aldrig tages i brug. Hvis der konstateres fejlfunktioner, skal maskinen mærkes og tages ud af drift. Maskinen må kun repareres af en autoriseret servicetekniker i henhold til fabrikantens specifikationer.

Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning og funktionstester, inden maskinen tages i brug.

1 Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

På det nederste betjeningssted

2 Drej nøglekontakten til ”nederste

betjeningssted”.

3 Træk den røde nødstopknap ud til ”on”-stillingen.

Resultat: Advarselsblinket (hvis monteret) skal

blinke.

Afprøv nødstoppet

4 Tryk den røde nødstopknap ind til ”off”-stillingen.

Resultat: Samtlige funktioner på det nederste

betjeningssted og platformbetjeningen skal være deaktiverede.

5 Træk den røde nødstopknap ud til ”on”-stillingen.

14 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

FUNKTIONSTESTER

Afprøv bomfunktionerne

6 Funktionsstartkontakten må

ikke holdes til nogen af siderne.

Forsøg at aktivere de enkelte

vippekontakter til bom- og

platformsfunktionerne.

Resultat: Ingen af bom- og

platformsfunktionerne må kunne betjenes. 7 Flyt funktionsstartkontakten til en af siderne,

og aktivér de enkelte vippekontakter til bom-

og platformsfunktionerne.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus. Sænknings-

alarmen (hvis monteret) skal lyde, mens

bommen sænkes. Maskiner, der er udstyret med afbryderfunktion til

platformens nivelleringsstyring: Vippekontakten til platformsnivellering virker ikke, når hovedbommen hæves forbi grænseafbryderen for kørehastighed.

Afprøv hældningsføleren

8 Træk den røde nødstopknap på platform-

betjeningen ud til ”on”-stillingen. Drej

nøglekontakten til ”platformbetjening”. 9 Åbn drejekransdækslet på det nederste

betjeningssteds side, og find hældningsføleren

ved siden af funktionsmanifolden. 10 Tryk ned på den ene side af

hældningsføleren.

Resultat: Den alarm, som er

placeret i platformen, skal lyde.

Afprøv hjælpestyringerne

11 Drej nøglekontakten til ”nederste betjeningssted”. 12 Hold hjælpestrømskontakten

aktiveret, samtidigt med at de enkelte vippekontakter til bomfunktionerne aktiveres.

Bemærk: Undlad at afprøve de enkelte funktioner i en fuld arbejdscyklus for at spare på batteristrømmen.

Resultat: Samtlige bomfunktioner skal kunne

betjenes.

13 Drej nøglekontakten til ”platformbetjening”.

På platformbetjeningen

Afprøv nødstoppet

14 Tryk den røde nødstopknap på platform-

betjeningen ind til ”off”-stillingen.

Resultat: Samtlige funktioner på platform-

betjeningen skal være deaktiverede.

Afprøv hornet

15 Træk den røde nødstopknap ud til ”on”-stillingen. 16 Tryk på knappen til hornet.

Resultat: Hornet skal lyde.

Afprøv fodkontakten

17 Undlad at træde på fodkontakten. Aktivér de

enkelte maskinfunktioner.

Resultat: Maskinens funktioner må ikke kunne

betjenes.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 15

Betjeningsvejledning 3. udgave • 4. oplag

FUNKTIONSTESTER

Afprøv maskinens funktioner

18 Træd fodkontakten ned. 19 Aktivér samtlige vipperkontakter til

maskinfunktionerne.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus. Bemærk: Justér hastigheden af de enkelte

bomfunktioner med bomfunktionshastighedsstyrehåndtaget. Bomfunktionshastighedsstyrehåndtaget har ingen indflydelse på køre- og styrefunktionerne.

Maskiner, der er udstyret med afbryderfunktion til platformens nivelleringsstyring: Vippekontakten til platformsnivellering virker ikke, når hovedbommen hæves forbi grænseafbryderen for kørehastighed.

Afprøv styrefunktionen

20 Træd fodkontakten ned. 21 Tryk fingervippekontakten ovenpå styrehånd-

taget ned i den retning, der er angivet med en

blå trekant på betjeningspanelet.

Resultat: Styrehjulene skal dreje i den retning,

der er angivet af de blå trekanter på

kørechassiset.

Afprøv køre- og bremsefunktionen

23 Træd fodkontakten ned. 24 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den blå pil på betjeningspanelet, indtil maskinen begynder at bevæge sig, og før derpå håndtaget tilbage til midterstillingen.

Resultat: Maskinen skal bevæge sig i den

retning, der er angivet af den blå pil på kørechassiset, og derefter standse brat.

25 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den gule pil på betjeningspanelet, indtil maskinen begynder at bevæge sig, og før derpå håndtaget tilbage til midterstillingen.

Resultat: Maskinen skal bevæge sig i den

retning, der er angivet af den gule pil på kørechassiset, og derefter standse brat.

Bemærk: Bremserne skal kunne holde maskinen på enhver stigning, som den er i stand til at køre op ad.

22 Tryk fingervippekontakten ned i den

retning, der er angivet af den gule trekant

på betjeningspanelet.

Resultat: Styrehjulene skal dreje i den

retning, der er angivet af de gule trekanter

på kørechassiset.

16 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

FUNKTIONSTESTER

Afprøv begrænset kørehastighed

26 Træd fodkontakten ned. 27 Hæv hovedbommen 30 cm. 28 Før langsomt kørestyrehåndtaget til den høje

hastighedsstilling.

Resultat: Den maksimalt opnåelige

kørehastighed med hævet hovedbom

må ikke overstige 30 cm pr. sekund. 29 Sænk bommen til sænket stilling. 30 Hæv hjælpebommen 30 cm. 31 Før langsomt kørestyrehåndtaget til den høje

hastighedsstilling.

Resultat: Den maksimalt opnåelige

kørehastighed med hævet hjælpebom

må ikke overstige 30 cm pr. sekund. 32 Sænk bommen til sænket stilling. 33 Skyd hovedbommen 30 cm ud. 34 Før langsomt kørestyrehåndtaget til den høje

hastighedsstilling.

Resultat: Den maksimalt opnåelige

kørehastighed med udskudt hovedbom

må ikke være højere end 30 cm pr. sekund. Hvis kørehastigheden med hævet eller udskudt

hovedbom eller hævet hjælpebom er højere end 30 cm pr. sekund, skal maskinen omgående mærkes og tages ud af drift.

Afprøv kørestartsystemet

35 Træd på fodkontakten, og træk hovedbommen

tilbage til sænket stilling.

36 Drej drejekransen, indtil bommen er forbi et af de

ikke-styrende hjul.

Resultat: Indikatorlampen

for kørestart skal tændes og forblive tændt, når bommen befinder sig inden for det viste område.

37 Før kørestyrehåndtaget væk fra midterstillingen.

Resultat: Kørefunktionen må ikke kunne

betjenes.

38 Flyt kørestartvippekontakten op eller ned, hold

den der, og før langsomt kørestyrehåndtaget væk fra midterstillingen.

Resultat: Kørefunktionen skal kunne aktiveres.

Bemærk: Når kørestartsystemet er i brug, kan maskinen køre i den modsatte retning i forhold til den retning, køre- og styrehåndtaget bevæges i.

Brug de farvemarkerede retningspile på platform-

Blå

betjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Gul

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 17

Betjeningsvejledning 3. udgave • 4. oplag

FUNKTIONSTESTER

Afprøv lift-/kørselsomskifterfunktionen (hvis monteret)

39 Træd fodkontakten ned. 40 Før kørestyrehåndtaget væk fra midterstillingen,

og aktivér en vippekontakt til bomfunktion.

Resultat: Samtlige bomfunktioner skal være

deaktiverede. Maskinen bevæger sig i den

retning, der er angivet på betjeningspanelet.

Afprøv hjælpestyringerne

41 Træd fodkontakten ned. 42 Hold hjælpestrømskontakten aktiveret, samtidigt

med at de enkelte funktionsstyrehåndtag eller

vippekontakter aktiveres. Bemærk: Undlad at afprøve de enkelte funktioner i

en fuld arbejdscyklus for at spare på batteristrømmen.

Resultat: Samtlige bom-, styre- og

kørefunktioner skal kunne betjenes.

18 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Inspektion af arbejdsstedet

Undlad at bruge maskinen, medmindre:

Du har sat dig grundigt ind i og overholder

sikkerhedsbestemmelserne og instruktionerne

i denne betjeningsvejledning.

Betjeningsvejledning3. udgave • 4. oplag

Inspektion af arbejdsstedet

Vær opmærksom på og undgå følgende farlige forhold:

· skrænter eller huller

· bump, forhindringer på underlaget eller affald

· hældende underlag

· ustabile eller glatte underlag

· hængende forhindringer og højspændingsledninger

· farlige placeringer

1 Undgå farlige situationer. 2 Inspicér altid maskinen inden brug. 3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

Sæt dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer, inden du fortsætter

til næste afsnit.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper

Inspektion af arbejdsstedet hjælper operatøren med at afgøre, om maskinen kan betjenes sikkert på arbejdsstedet. Den skal foretages af operatøren, inden maskinen flyttes til arbejdsstedet.

Det er operatørens ansvar at være opmærksom på eventuelle risici på arbejdsstedet og holde øje med og undgå disse i forbindelse med flytning, opstilling og betjening af maskinen.

· utilstrækkeligt bæredygtigt underlag i forhold til maskinens belastningskraft

· vind- og vejrforhold

· tilstedeværelse af uautoriserede personer

· andre potentielt farlige forholds

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 19

Betjeningsvejledning 3. udgave • 4. oplag

Betjeningsinstruktioner

Grundlæggende principper

I afsnittet Betjeningsinstruktioner er der instruktioner vedr. samtlige aspekter af maskinens betjening. Det er operatørens ansvar at overholde samtlige sikkerhedsbestemmelser og instruktioner i betjenings-, sikkerheds- og ansvarsvejledningen.

Undlad at bruge maskinen, medmindre:

Du har sat dig grundigt ind i og overholder

sikkerhedsbestemmelserne og instruktionerne

i denne betjeningsvejledning. 1 Undgå farlige situationer. 2 Inspicér altid maskinen inden brug. 3 Foretag altid funktionstester inden brug. 4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Det er farligt at bruge maskinen til andre formål end løft af personer, sammen med deres værktøj og materialer, til et højt placeret arbejdssted.

Maskinen må kun betjenes af autoriserede personer, der er oplært i dens betjening. Hvis mere end én operatør forventes at skulle bruge maskinen på forskellige tidspunkter i løbet af det samme skift, skal samtlige disse være autoriserede operatører, og de forventes at overholde sikkerhedsbestemmelserne og instruktionerne i betjenings-, sikkerheds- og ansvarsvejledningen. Det vil sige, at alle nye operatører skal foretage inspektion før ibrugtagning, funktionstester og inspektion af arbejdsstedet, inden maskinen tages i brug.

20 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

BETJENINGSINSTRUKTIONER

Nødstop

Skub den røde nødstopknap ind til ”off”-stillingen på det nederste betjeningssted eller platformbetjeningen for at deaktivere samtlige maskinfunktioner.

Hvis en eller flere funktioner stadig kan betjenes, når den røde nødstopknap er trykket ind, skal den/ de repareres.

Ved valg af og betjening fra det nederste betjeningssted vil platformbetjeningens røde nødstopknap blive frakoblet.

Hjælpestyringer

Brug hjælpestrøm, hvis den primære strømkilde svigter.

1 Drej nøglekontakten til ”nederste

betjeningssted” eller ”platformbetjening”.

2 Træk den røde nødstopknap ud til ”on”-

stillingen.

3 Træd på fodkontakten, når hjælpestyringerne

betjenes fra platformen.

Betjening fra det nederste betjeningssted

1 Drej nøglekontakten til ”nederste

betjeningssted”. 2 Træk den røde nødstopknap ud til ”on”-stillingen. 3 Kontrollér, at begge batteripakker er tilsluttet,

inden maskinen betjenes.

Placering af platformen

1 Flyt funktionsstartkontakten til

en af siderne. 2 Flyt den relevante vippekontakt i henhold til

markeringerne på betjeningspanelet. Køre- og styrefunktionerne kan ikke aktiveres fra

det nederste betjeningssted.

Maskiner, der er udstyret med afbryderfunktion til platformens nivelleringsstyring: Vippekontakten til platformsnivellering virker ikke, når bommen hæves forbi grænseafbryderen for kørehastighed.

4 Hold hjælpestrømskontakten

aktiveret, samtidigt med at den ønskede funktion aktiveres.

Bom-, styre- og kørefunktionerne kan betjenes med hjælpestrøm.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 21

Betjeningsvejledning 3. udgave • 4. oplag

BETJENINGSINSTRUKTIONER

Betjening fra platformen

1 Drej nøglekontakten til ”platformbetjening”. 2 Træk den røde nødstopknap på såvel det

nederste betjeningssted som platformbetjeningen ud til ”on”-stillingen.

3 Kontrollér, at begge batteripakker er tilsluttet,

inden maskinen betjenes.

Placering af platformen

1 Indstil bomfunktionshastighedsstyrehåndtaget

til den ønskede hastighed.

Bemærk: Bomfunktionshastighedsstyrehåndtaget har ingen indflydelse på køre- og styrefunktionerne.

2 Træd fodkontakten ned. 3 Flyt den relevante vippekontakt i henhold til

markeringerne på betjeningspanelet.

Maskiner, der er udstyret med afbryderfunktion til platformens nivelleringsstyring: Vippekontakten til platformsnivellering virker ikke, når bommen hæves forbi grænseafbryderen for kørehastighed.

Kørsel

1 Træd fodkontakten ned. 2 Hastighedsforøgelse: Før langsomt

kørestyrehåndtaget væk fra midterstillingen.

Hastighedssænkning: Før langsomt

kørestyrehåndtaget ind mod midterstillingen.

Standsning: Før kørestyrehåndtaget tilbage til

midterstillingen, eller slip fodkontakten. Brug de farvemarkerede retningspile på platform-

betjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Maskinens kørehastighed er begrænset, når bommene er hævet eller skudt ud.

Batteriets tilstand har indflydelse på maskinens ydeevne.

Styring

1 Træd fodkontakten ned. 2 Drej styrehjulene med den fingervippekontakt,

som sidder ovenpå kørestyrehåndtaget.

Brug de farvemarkerede retningstrekanter på platformbetjeningen og kørechassiset til at identificere, i hvilken retning hjulene vil dreje.

22 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

BETJENINGSINSTRUKTIONER

Kørestart

Hvis lampen er tændt, betyder det, at bommen har bevæget sig forbi et af de ikke-styrende hjul, og at kørefunktionen er blevet afbrudt.

Hold kørestartkontakten op eller ned og flyt langsomt kørestyrehåndtaget væk fra midterstillingen for at køre.

Vær opmærksom på, at maskinen kan bevæge sig i den modsatte retning i forhold til den retning, køreog styringsstyrehåndtaget bevæges i.

Brug altid de farvemarkerede retningspile på platformbetjeningen og kørechassiset til at identificere, i hvilken retning maskinen vil køre.

Afbryder for lav spænding (hvis monteret)

Maskiner, som er udstyret med en afbryder for lav spænding, vil miste hævningsfunktionen til hovedog hjælpebommen fra platformen, når batterierne er ved at være opbrugt.

Beskyttelse mod nedstyrtning

Personligt faldsikringsudstyr er påkrævet ved betjening af denne maskine.

Alt personligt faldsikringsudstyr skal overholde de gældende offentlige regulativer og skal være inspiceret og anvendes i overensstemmelse med udstyrsproducentens instruktioner.

Efter hvert brug

1 Vælg et sikkert parkeringssted - på et fast,

plant underlag, hvor der ikke er forhindringer

eller trafik. 2 Sænk bommen til sænket stilling. 3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul. 4 Drej nøglekontakten til ”off”-stillingen, og tag

nøglen ud for at forhindre uautoriseret brug. 5 Klods hjulene op. 6 Oplad batterierne.

Indikatorlampe for ikke-nivelleret maskine (hvis monteret)

Hvis lampen er tændt, betyder det, at maskinen ikke er nivelleret. Hældningsalarmen vil lyde, når denne lampe er tændt. Flyt maskinen til et stabilt og plant underlag.

Indikatorlampe for platformsoverbelastning (hvis monteret)

En blinkende lampe indikerer, at platformen er overbelastet, og ingen af funktionerne vil virke.

Fjern vægt fra platformen, indtil lampen slukkes.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 23

Betjeningsvejledning 3. udgave • 4. oplag

BETJENINGSINSTRUKTIONER

Instruktioner vedr. påfyldning og opladning af tørbatteri

1 Tag batteriets ventilationshætter af, og fjern

plastikforseglingen permanent fra batteriets

ventilationsåbninger.

Betjeningsinstruktioner til batteri og oplader

Nedenstående retningslinier skal overholdes:

Der må ikke anvendes ekstern oplader eller

hjælpebatteri. Oplad batteriet i et område med god udluftning. Brug korrekt vekselstrømsindgangsspænding til

opladning (se opladeren). Brug kun batterier og opladere, der er godkendt

af Genie.

Batteriopladning

1 Kontrollér, at batterierne er tilsluttet inden

opladning.

2 Åbn batterirummet. Batterirummet skal forblive

åbent under hele opladningsprocessen.

2 Fyld samtlige battericeller med batterisyre

(elektrolyt), indtil pladerne er dækkede.

Fyld ikke op til maksimum, før batteriopladningen er færdig. Overfyldning kan få batterisyren til at flyde over under opladningen. Spildt batterisyre neutraliseres med natron og vand.

3 Sæt ventilationshætterne på batteriet igen. 4 Oplad batteriet. 5 Kontrollér batterisyreniveauet, når opladningen

er færdig. Påfyld destilleret vand op til bunden af påfyldningsrøret. Undgå overfyldning.

3 Tag batteriets ventilationshætter af, og kontrollér

batterisyreniveauet. Påfyld om nødvendigt

destilleret vand (kun til pladerne er dækkede).

Undgå overfyldning inden opladning.

4 Sæt ventilationshætterne på igen. 5 Slut batteriopladeren til et vekselstrømskredsløb

med jordforbindelse.

6 Tænd for batteriopladeren. 7 Opladeren viser, når batteriet er fuldt opladet. 8 Kontrollér batterisyreniveauet, når opladningen

er færdig. Påfyld destilleret vand op til bunden

af påfyldningsrøret. Undgå overfyldning.

24 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Instruktioner vedr. løft og transport

Nedenstående retningslinier skal overholdes:

Transportkøretøjet skal være parkeret på et

plant underlag. Transportkøretøjet skal fastgøres/afsikres, for

at forhindre at det ruller, når maskinen læsses. Kontrollér, at køretøjets belastningsevne,

læssefladerne samt kæderne/stropperne er i

stand til at bære maskinens vægt. Maskinens

vægt er angivet på typeskiltet. Maskinen skal være placeret på et plant

underlag eller fastgjort, inden bremserne

udløses.

Betjeningsvejledning3. udgave • 4. oplag

Friløbskonfiguration til brug af spil

1 Klods hjulene op for at forhindre maskinen i at

rulle.

2 Frigør de ikke-styrende hjuls bremser ved at

vende momentnavenes afmonteringshætter (se nedenfor).

3 Sørg for, at spilwiren er korrekt fastgjort til

kørechassisets transportfastspændingspunkter,

og at samtlige hindringer er ryddet af vejen. Når maskinen er læsset: 1 Klods hjulene op for at forhindre maskinen i

at rulle. 2 Aktivér de ikke-styrende hjuls bremser ved at

vende momentnavenes afmonteringshætter

(se nedenfor). Det frarådes at bugsere Genie Z-34/22 og

Genie Z-34/22N. Hvis det er nødvendigt at bugsere maskinen, må hastigheden ikke overstige 3,2 km/t.

Deaktiveret stilling

Aktiveret stilling

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 25

Betjeningsvejledning 3. udgave • 4. oplag

INSTRUKTIONER VEDR. LØFT OG TRANSPORT

Fastspænding til lastbil eller trailer ved transport

Klods altid maskinens hjul op inden transport.

Drej nøglekontakten til ”off”-stillingen, og tag nøglen ud inden transport.

Undersøg hele maskinen for løse eller ikkefastgjorte dele.

Fastspænding af chassiset

Fastgør maskinen til transportfladen vha. transportfastspændingspunkterne på kørechassiset.

Brug kæder eller stropper med rigelig belastningsevne.

Brug mindst 4 kæder.

Justér fastspændingsudstyret, således at kæderne ikke bliver beskadiget.

Fastspænding af platformen

Sørg for, at udliggeren og platformen er sænket.

Anbring en klods under kanten af platformen under platformsindgangen.

Fastgør platformen med en nylon strop, der er anbragt over platformsmonteringsstedet i nærheden af platformsrotatoren (se herunder). Brug ikke unødig nedadgående kraft, når bommen skal fastgøres.

Lastvognslad

26 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Nedenstående retningslinier skal overholdes:

Maskinen må kun løftes og fastspændes af

behørigt oplærte personer.

Kontrollér, at kranens løftekapacitet,

læssefladerne samt stropperne/linerne er i stand til at bære maskinens vægt. Maskinens vægt er angivet på typeskiltet.

Betjeningsvejledning3. udgave • 4. oplag

INSTRUKTIONER VEDR. LØFT OG TRANSPORT

Instruktioner vedr. løft

Træk bommen tilbage, og sænk den helt. Sænk udliggeren helt. Fjern alle løse genstande på maskinen.

Find maskinens tyngdepunkt vha. skemaet og illustrationen på denne side.

Fastspændingsudstyret må kun fastgøres til de dertil beregnede løftepunkter på maskinen. Der er fire løftepunkter på chassiset.

Justér fastspændingsudstyret, således at maskinen er i balance og ikke bliver beskadiget.

Model Z-34/22 Z-34/22N

X-akse 74,6 cm 86,3 cm

Y-akse 98,6 cm 81,2 cm

Y-akse

X-akse

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 27

Betjeningsvejledning 3. udgave • 4. oplag

Mærkater

Inspektion af mærkater med ord

Fastslå hvorvidt mærkaterne på maskinen har ord eller symboler. Brug den relevante inspektion til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Part No. Decal Description Quantity

27564 Danger - Electrocution Hazard 2 28161 Warning - Crushing Hazard 3 28164 Notice - Hazardous Materials 1 28165 Notice - Foot Switch 1 28171 Label - No Smoking 2 28174 Label - Power to Platform, 230V 2 28175 Caution - Compartment Access 1 28176 Notice - Missing Manuals 1 28177 Warning - Platform Rotate 2 28181 Warning - No Step or Ride 1 28235 Label - Power to Platform, 115V 2 28236 Warning - Failure To Read . . . 1 28372 Caution - Component Damage 2 31060 Danger - Tip-over Hazard, Interlock 4 31508 Notice - Power to Charger 1 31784 Notice - Tire Specificatiions, Z-34/22 4 31785 Notice - Battery Charger Instructions 2 31788 Danger - Battery/Charger Safety 2 32700 Danger - Safety Rules 2 33952 Danger - Tilt-Alarm 1 35540 Notice - Operating Instructions, Platform 1 35542 Notice - Tire Specifications, Z-34/22N 4 37051 Notice - Max Side Force, 150 lbs / 667 N 1 37052 Notice - Maximum Load, 500 lbs / 227 kg 1

Part No. Decal Description Quantity

37053 Arrow - Blue 1 37054 Arrow - Yellow 1 37055 Triangle - Blue 2 37056 Triangle - Yellow 2 40299 Notice - Battery Connection Diagram 2 40300 Danger - Tip-over, Batteries 2 40434 Label - Lanyard Anchorage 2 43595 Danger - Tip Over Hazard 4

Do Not Use Air Filled Tires (Australia only) 43653 Notice - Operating Instructions, Ground 1 43658 Label - Power to Charger, 230V 1 44980 Label - Power to Charger, 115V 1 44981 Label - Air Line to Platform 2 44986 Notice - Max Manual Force, 90 lbs / 400 N 1 52968 Cosmetic - Genie Boom 1 62930 Cosmetic - Genie Z-34/22 1 62931 Cosmetic - Genie Z-34/22 DC Power 2 62932 Cosmetic - Genie Z-34/22N 1 62933 Cosmetic - Genie Z-34/22N 2 65171 Label - Circuit Breaker & Status Light 1 72081 Platform Control Panel 1 72833 Label - Open 2 82366 Label - Chevron Rykon 1 82592 Ground Control Panel 1 139587 Label - Wheel Load, Z-34/22 DC 4 139590 Label - Wheel Load, Z-34/22N 4

28 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

MÆRKATER

82592 32700 65171 31060

27564 35542 or

31784 28372 139587 or

139590 72833 43595

62931 or 62933

35542 or 31784

43595 139587 or

139590 72081 33952 28235 or

28174

35540 32700

37051 or 44986

28176 28236

44981

28165 37052 40434

28177

Power Unit Side

Shading indicates decal is hidden from view, i.e., under covers.

31060

28164

28171

28161

43653

28181

Platform

44981

28235

or 28174

Serial

Plate

Chassis

139587 or 139590

43595

28161

35542

or 31784

62931

or 62933

Ground

Controls

Side

40434 28177

38188 40299 52968 37054 37056 37055

31060 40300

38185 40299 38188

28175 37055 37056 37053 44980

or 43658

31508 38185

40300

31060

28161

62930

or 62932

82366

28171 27564 35542

or 31784

139587

or 139590

28372 72833 43595

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 29

Betjeningsvejledning 3. udgave • 4. oplag

MÆRKATER

Inspektion af mærkater med symboler

Fastslå hvorvidt mærkaterne på maskinen har ord eller symboler. Brug den relevante inspektion til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Reservedelsnr. Mærkatbeskrivelse Antal

28174 Mærkat - Strømforsyning til platform, 230V 2 28235 Mærkat - Strømforsyning til platform, 115V 2 37053 Pil - blå 1 37054 Pil - gul 1 37055 Trekant - blå 2 37056 Trekant - gul 2 40434 Mærkat - Fastgørelsespunkt 2

til sikkerhedswire 43658 Mærkat - Strømforsyning til oplader, 230V 1 44980 Mærkat - Strømforsyning til oplader, 115V 1 44981 Mærkat - Luftslange til platformen 2 52968 Staffering - Genie Boom 1 62930 Staffering - Genie Z-34/22 1 62931 Staffering - Genie Z-34/22 DC Power 2 62932 Staffering - Genie Z-34/22N 1 62933 Staffering - Genie Z-34/22N 2

Reservedelsnr. Mærkatbeskrivelse Antal

72081 Platformbetjeningspanel 1 82472 Advarsel - Knusningsfare 3 82481 Fare - Batterisikkerhed 2 82487 Mærkat - Betjeningsvejledning 2 82544 Fare - Fare for livsfarligt elektrisk stød 2 82548 Advarsel - Platformsrotation 2 82592 Nederste betjeningspanel 1 82601 Fare - Maks. kapacitet, 227 kg 1 82602 Fare - Maksimal tilladelig sidekraft, 667 N 1 82604 Fare - Maksimal tilladelig manuel kraft, 1

400 N 82610 Mærkat - Afbryder og statuslampe 1 82611 Mærkat - Kørestartflade 1 139587 Mærkat - Hjultryk, Z-34/22 DC 4 139590 Mærkat - Hjultryk, Z-34/22N 4

30 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

MÆRKATER

82592 82544

82610

139587 eller 139590

62931 eller 62933

139587 eller 139590

72081 82611

28235 eller 28174

82487 82601 44981

82602 eller 82604

82487

Platform

Typeskilt

82472

Chassis

På samme side som

det nederste

betjeningssted

40434 82548

52968 37054 37056

37055

82481

37055 37056 37053 44980

eller 43658

82472

40434 82548

Kraft- enheds-

62930

eller 62932

82544

siden

Skravering angiver, at mærkaten ikke er umiddelbart synlig, men sidder skjult, f.eks. under et dæksel.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 31

82472

44981

28235

eller 28174

139587

eller 139590

62931

eller 62933

139587

eller 139590

Betjeningsvejledning 3. udgave • 4. oplag

Specifikationer

Z-34/22N

Maks. arbejdshøjde 12,2 m

Maks. platformshøjde 10,5 m

Højde, helt sænket 2 m

Maks. vandret rækkevidde 6,8 m

Bredde 1,5 m

Længde, sænket 5,7 m

Maks. belastningsevne 227 kg

Akselafstand 1,9 m

Venderadius (udvendig) 3,9 m

Venderadius (indvendig) 1,8 m

Frihøjde 14,6 cm

Drejekransrotation (grader) 355°

Drejekransens ”halesving” 0

Strømkilde 8 gruppe-4H,

6V 315AH-batterier

Maks. kørehastighed

Bom sænket, 4,5 km/t 49:1-momentnav 12,2 m/10 sek

Bom sænket, 5,5 km/t 35:1-momentnav 12,2 m/8 sek

Bom 1,0 km/t hævet eller skudt ud 12,2 m/40 sek

Klatreevne (bom sænket) 49:1-momentnav 25% 35:1-momentnav 20%

Platformsnivellering selvnivellering

Platformsrotation 160°

Vekselstrømstik i platform standard

Maks. hydraulisk tryk 193 bar (bomfunktioner)

Systemspænding 48V

Dækstørrelse, massivgummi 22 x 7 x 173/4

Vægt Se typeskiltet (Maskinens vægt varierer alt efter den aktuelle ekstraudstyrskonfiguration)

Luftbårne støjemissioner 70 dB Maks. lydniveau ved normale arbejdsstationer (A-vægtet)

Oplysninger vedr. belastning af underlag

Totalvægt + nominel belastning 5.307 kg

Maks. akseltryk 3.854 kg

Maks. hjultryk 2.926 kg

Lokalt tryk pr. dæk 7,24 kg/cm

710 kPa

Optaget tryk på underlag 14,75 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til forskellige ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

10,6 m

9,1 m

+75°

Styreenheder 24V jævnstrøm, proportionale

Platformens mål 1,42 m x 76 cm (længde x bredde)

7,6 m

6,1 m

4,6 m

1,5 m

-72°

+75°

-72°

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

0m0m1,5 m

4,6 m

6,1 m 7,6 m

32 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Betjeningsvejledning3. udgave • 4. oplag

SPECIFIKATIONER

Z-34/22

Maks. arbejdshøjde 12,2 m

Maks. platformshøjde 10,6 m

Højde, helt sænket 2 m

Maks. vandret rækkevidde 6,8 m

Bredde 1,7 m

Længde, sænket 5,6 m

Maks. belastningsevne 227 kg

Akselafstand 1,9 m

Venderadius (udvendig) 4 m

Venderadius (indvendig) 1,7 m

Frihøjde 15,2 cm

Drejekransrotation (grader) 355°

Drejekransens ”halesving” 0

Strømkilde 8 gruppe-4H,

6V 315AH-batterier

Maks. kørehastighed

Bom sænket, 6,4 km/t 35:1-momentnav 12,2 m/6,8 sek

Platformsnivellering selvnivellering

Platformsrotation 160°

Vekselstrømstik i platform standard

Maks. hydraulisk tryk 193 bar (bomfunktioner)

Systemspænding 48V

Dækstørrelse, ANSI 9-14,5 LT

Dækstørrelse (CE og Australien) Kun skumfyldte 9-14,5

Vægt Se typeskiltet (Maskinens vægt varierer alt efter den aktuelle ekstraudstyrskonfiguration)

Luftbårne støjemissioner 70 dB Maks. lydniveau ved normale arbejdsstationer (A-vægtet)

Oplysninger vedr. belastning af underlag

Totalvægt + nominel belastning 4.990 kg

Maks. akseltryk 3.764 kg

Maks. hjultryk 2.654 kg

Lokalt tryk pr. dæk 7,03 kg/cm

689 kPa

Bom sænket, 5,0 km/t 49:1-momentnav 12,2 m/9,1 sek

Bomme 1,0 km/t hævet eller skudt ud 12,2 m/40 sek

Klatreevne (bom sænket) 35:1-momentnav 30% 49:1-momentnav 35%

Styreenheder 24V jævnstrøm, proportionale

Platformens mål 1,42 m x 76 cm (længde x bredde)

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Optaget tryk på underlag 11,44 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til forskellige ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Reservedelsnr. 82597DA Genie Z-34/22 & Genie Z-34/22N 33

Betjeningsvejledning 3. udgave • 4. oplag

Arbejdsområde

10,6 m

9,1 m

7,6 m

6,1 m

4,6 m

1,5 m

-72°

0m0m1,5 m

+75°

4,6 m

+75°

-72°

6,1 m 7,6 m

34 Genie Z-34/22 & Genie Z-34/22N Reservedelsnr. 82597DA

Genie North America

Telefon 425.881.1800

Afgiftsfri USA og Canada

Genie Australia Pty Ltd.

800.536.1800

Fax 425.883.3475

Telefon +61 7 3375 1660

Fax +61 7 3375 1002

Genie Scandinavia

Telefon +46 31 575100

Fax +46 31 579020

Genie France

Telefon +33 (0)2 37 26 09 99

Fax +33 (0)2 37 26 09 98

Genie Iberica

Telefon +34 93 579 5042

Fax +34 93 579 5059

Genie Germany

Telefon +49 (0)4202 88520

Fax +49 (0)4202 8852-20

Genie U.K.

Telefon +44 (0)1476 584333

Fax +44 (0)1476 584334

Genie Mexico City

Telefon +52 55 5666 5242

Fax +52 55 5666 3241

Genie China

Telefon +86 21 53852570

Fax +86 21 53852569

Genie Malaysia

Telefon +65 98 480 775

Fax +65 67 533 544

Genie Japan

Telefon +81 3 3453 6082

Fax +81 3 3453 6083

Genie Korea

Telefon +82 25 587 267

Fax +82 25 583 910

Genie Brasil

Telefon +55 11 41 665 755

Fax +55 11 41 665 754

Genie Holland

Telefon +31 183 581 102

Fax +31 183 581 566

Udgivet af:

Genie Z-34/22 DC Operator's Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
