Page 1
Betjeningsvejledning
med vedligeholdelsesoplysninger
Second Edition
Sixth Printing
Part No. 43651DA
Page 2
Betjeningsvejledning 2. udgave • 6. oplag
Vigtigt
Læs, forstå og overhold disse sikkerhedsbestemmelser
og betjeningsanvisninger, inden maskinen tages i brug.
Maskinen må kun betjenes af autoriserede personer,
der er oplært i dens betjening. Denne vejledning skal
betragtes som en permanent del af maskinen og skal
altid forefindes på denne. Kontakt Genie Industries,
hvis du har spørgsmål.
Indholdsfortegnelse
Side
Sikkerhed ................................................................... 1
Styreenheder .............................................................. 8
Inspektion før ibrugtagning ........................................ 10
Vedligeholdelse ......................................................... 12
Funktionstester ......................................................... 14
Inspektion af arbejdsstedet ....................................... 19
Betjeningsvejledning ................................................. 20
Instruktioner vedr. løft og transport ............................ 25
Mærkater .................................................................. 28
Specifikationer .......................................................... 30
Kontakt os på følgende adresse:
Internet:http://www.genielift.com
e-mail: techpub@genieind.com
Genie Z-30/20N Reservedelsnr. 43651DA
Copyright © 1995, Genie Industries
1. udgave: 4. oplag, august 1996
2. udgave: 6. oplag, januar 2004
”Genie” og ”Z” er registrerede varemærker
tilhørende Genie Industries i USA og mange
andre lande.
Trykt på genbrugspapir L
Trykt i USA
Page 3
Betjeningsvejledning2. udgave • 6. oplag
Sikkerhedsbestemmelser
Fare
Overholdes sikkerhedsbestemmelserne og -anvisningerne i
denne vejledning ikke, kan det
resultere i alvorlig personskade
eller dødsfald.
Undlad at bruge maskinen,
medmindre:
Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne i
denne betjeningsvejledning.
1 Undgå farlige situationer.
Sæt dig grundigt ind i sikkerhedsbestemmelserne, inden du fortsætter til
næste afsnit.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
Du har læst, forstået og følger:
Fabrikantens vejledning og sikkerhedsbestemmelser – sikkerheds- og betjeningsvejledningen samt mærkaterne på maskinen
arbejdsgiverens sikkerhedsbestemmelser og
arbejdspladsens reglement
den gældende lovgivning på området
Du er uddannet i at betjene denne maskine.
Reservedelsnr. 43651DA Genie Z-30/20N 1
Page 4
Betjeningsvejledning 2. udgave • 6. oplag
SIKKERHEDSBESTEMMELSER
Fare for livsfarligt elektrisk stød
Denne maskine er ikke isoleret og yder ikke
beskyttelse mod berøring med eller ophold i
nærheden af en strømkilde.
Hold forsvarlig afstand til strømførende ledninger og
apparater i henhold til de gældende lovbestemmelser og nedenstående skema.
Spænding Minimum sikkerhedsfase-fase afstand
Meter
0 til 300V Undgå berøring
300V til 50KV 3,05
50KV til 200KV 4,60
200KV til 350KV 6,10
350KV til 500KV 7,62
500KV til 750KV 10,67
750KV til 1.000KV 13,72
Tag højde for, at platformen kan bevæge sig, at de
elektriske ledninger kan gynge eller hænge ned, og
pas på stærke vindstød.
Hold afstand fra maskinen, hvis den kommer i
berøring med strømførende ledninger. Hverken
mandskab på jorden eller i platformen må berøre
eller betjene maskinen, før der slukkes for
strømmen til de strømførende ledninger.
Maskinen må ikke betjenes i tordenvejr eller
stormvejr.
Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.
Væltningsfare
Vægten af personer og udstyr i platformen må ikke
overstige dens maksimale lastkapacitet.
Platformens maks. lastkapacitet 227 kg
Maks. antal personer 2
Bommen må ikke hæves eller skydes ud,
medmindre maskinen står på et fast, plant
underlag.
Hældningsalarmen må ikke bruges som
niveauindikator. Hældningsalarmen lyder kun i
platformen, når maskinen står på en meget stejl
skråning.
Hvis hældningsalarmen lyder:
Bommen må ikke skydes ud, drejes eller hæves
over vandret stilling. Flyt maskinen til et stabilt og
plant underlag, inden platformen hæves. Vær
yderst forsigtig ved tilbagetrækning af bommen og
sænkning af platformen, hvis hældningsalarmen
lyder, når platformen er hævet. Bommen må ikke
drejes, mens platformen sænkes. Flyt maskinen til
et stabilt og plant underlag, inden platformen
hæves.
2 Genie Z-30/20N Reservedelsnr. 43651DA
Page 5
Betjeningsvejledning2. udgave • 6. oplag
SIKKERHEDSBESTEMMELSER
Grænseafbryderne må ikke ændres eller frakobles.
Der må ikke køres hurtigere end 1 km/t med
hovedbommen hævet eller skudt ud eller
hjælpebommen hævet.
Platformbetjeningen må ikke bruges til at frigøre
platformen, hvis den sidder fast eller på anden
måde hindres af en tilstødende bygning/genstand.
Alle personer skal være nede fra platformen, inden
der gøres forsøg på at frigøre denne vha. det
nederste betjeningssted.
Maskinen må ikke betjenes i stærk blæst.
Platformens eller lastens overfladeareal må ikke
forøges. Forøges det område, der er udsat for
vinden, forringes maskinens stabilitet.
Man må ikke støde af fra eller trække sig ind mod
genstande uden for platformen.
Maks. tilladelig
sidekraft - ANSI & CSA
667 N
Maks. tilladelig
sidekraft - CE
400 N
Maskindele, der har indflydelse på sikkerheden og
stabiliteten, må ikke ændres eller frakobles.
Dele, der er afgørende for maskinens stabilitet, må
ikke udskiftes med dele med en anden vægt eller
andre specifikationer.
Arbejdsplatformen må ikke modificeres eller
ændres. Montering af udstyr til fastgørelse af
værktøj eller andre materialer på platformen,
fodbrædderne eller gelænderne kan forøge
platformens vægt samt platformens eller lastens
overfladeareal.
Vær yderst påpasselig, og kør meget langsomt, når
maskinen kører i sænket stilling i ujævnt terræn,
på et ustabilt eller glat underlag eller i nærheden af
huller eller skrænter.
Maskinen må ikke køre på eller i nærheden af
ujævnt terræn, et ustabilt underlag el.lign. med
bommen hævet eller skudt ud.
Der må ikke placeres eller fastgøres hængende last
på/til nogen del af denne maskine.
Stiger eller stilladser må ikke placeres i platformen
eller op ad nogen af maskinens dele.
Maskinen må ikke benyttes på et bevægeligt
underlag eller et køretøj.
Reservedelsnr. 43651DA Genie Z-30/20N 3
Page 6
Betjeningsvejledning 2. udgave • 6. oplag
SIKKERHEDSBESTEMMELSER
Kontrollér, at alle dæk er i god stand, og at
vingemøtrikkerne er forsvarligt spændt.
Der må ikke anvendes batterier, der vejer mindre
end de originale. Batterierne bruges som modvægt
og er afgørende for maskinens stabilitet. Hvert
batteri skal veje 47,6 kg. Batteriboksen med fire
batterier skal mindst veje 240,4 kg.
Maskinen må ikke bruges som kran.
Bommen må ikke bruges til at skubbe maskinen
eller andre genstande.
Bommen må ikke berøre tilstødende bygninger/
genstande.
Bommen og platformen må ikke bindes til
tilstødende bygninger/genstande.
Lasten må ikke placeres uden for platformens
afgrænsning.

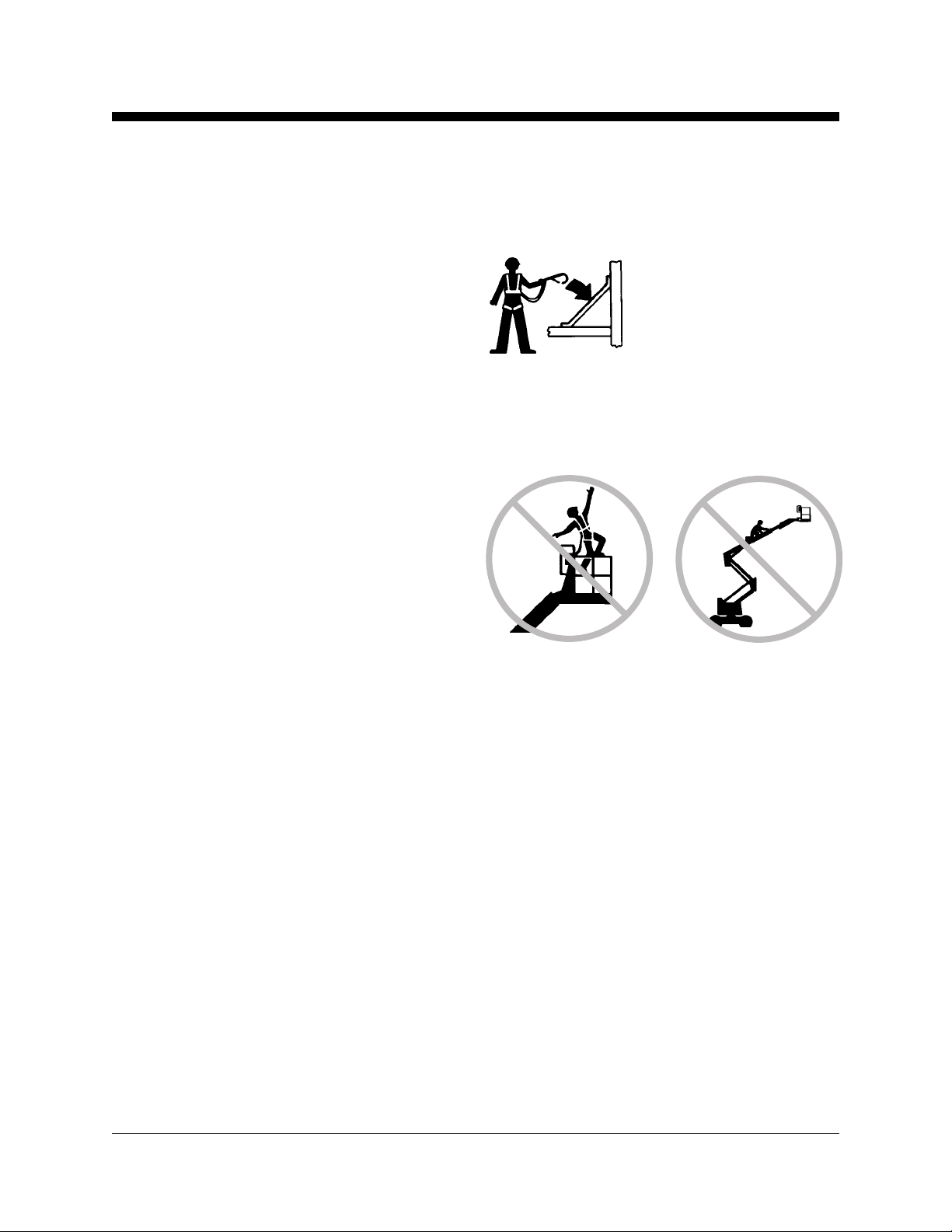

Nedstyrtningsfare
Personer i platformen skal
være iført sikkerhedsbælte
eller -sele og overholde de
gældende lovbestemmelser.
Fastgør sikkerhedswiren til
fastgørelsespunktet i
platformen.
Man må ikke sidde, stå eller kravle på platformsgelænderet. Stå altid med fødderne solidt placeret
på platformens gulv.
Man må ikke kravle ned fra platformen, når den
er hævet.
Platformens gulv skal holdes rent.
Sænk midtergelænderet eller luk lågen til
platformsindgangen, inden maskinen betjenes.
4 Genie Z-30/20N Reservedelsnr. 43651DA
Page 7
Betjeningsvejledning2. udgave • 6. oplag
SIKKERHEDSBESTEMMELSER
Kollisionsfare
Vær opmærksom på steder
med begrænset udsyn og
blinde vinkler, når maskinen
køres eller betjenes.
Vær opmærksom på bommens placering, når
drejekransen drejes.
Maskinen skal placeres på et plant underlag eller
fastgøres, inden bremserne udløses.
Der må ikke køres med maskinen, når bremserne
er udløst. Hvis kørealarmen aktiveres, når
maskinen holder stille, er bremserne udløst.
Kontrollér, at der ikke er hængende forhindringer
eller lignende risici i arbejdsområdet.
Bommen må ikke sænkes, medmindre alle
personer og hindringer er væk fra området omkring
maskinen.
Kørehastigheden skal tilpasses underlagets
beskaffenhed, hårdhed og hældning, mandskabets
placering samt evt. andre faktorer, der kan
forårsage kollision.
Bommen må ikke betjenes i umiddelbar nærhed af
en kran, medmindre kranens betjeningsgreb er låst,
og/eller der er truffet forholdsregler med henblik på
at undgå kollision.
Der må ikke køres vildt eller ”pjattes”, mens
maskinen betjenes.
Vær opmærksom på knusningsfaren, når der gribes
fat i platformsgelænderet.
Det anbefales, at operatørerne bærer godkendt
sikkerhedshjelm, når de betjener maskinen.
Anvend de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til køre- og
styrefunktionerne.
Reservedelsnr. 43651DA Genie Z-30/20N 5
Page 8
Betjeningsvejledning 2. udgave • 6. oplag
SIKKERHEDSBESTEMMELSER
Fare for
komponentbeskadigelse
Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.
Fare for beskadigelse af
maskine
Maskinen må ikke benyttes, hvis den er beskadiget
eller defekt.
Inspicér maskinen omhyggeligt inden brug, og
afprøv samtlige funktioner inden hvert skift. En
beskadiget eller defekt maskine skal med det
samme mærkes og tages ud af drift.
Kontrollér, at alt vedligeholdelsesarbejde,
der er anført i denne vejledning og
Servicehåndbogen til Genie Z-30/20N,
er udført iflg. specifikationerne.
Kontrollér, at alle mærkater er læselige og
korrekt placeret.
Kontrollér, at betjenings-, sikkerheds- og
ansvarsvejledningen er fuldstændig, læselig og
placeret i opbevaringsboksen på platformen.
Fare for legemsbeskadigelse
Maskinen må ikke betjenes i tilfælde af luft- eller
hydraulikolielækage. En luft- eller hydraulikolielækage kan brænde og/eller gennemtrænge
huden.
Mærkatforklaring
Mærkaterne på Genies produkter anvender
symboler, farvemarkering og signalord til at gøre
opmærksom på følgende:
Sikkerhedsadvarselssymbol —
bruges til at advare om risiko for
personskade. Følg altid de
oplysninger, der følger efter dette
symbol, for at undgå risikoen for
personskade eller dødsfald.
FARE
ADVARSEL
FORSIGTIG
FORSIGTIG
Rød — bruges til at advare om en
overhængende faresituation, der –
hvis den ikke undgås – vil
resultere i alvorlig personskade
eller dødsfald.
Orange — bruges til at advare om
en potentiel faresituation, der –
hvis den ikke undgås – kan
resultere i alvorlig personskade
eller dødsfald.
Gul med sikkerhedsadvarselssymbol — bruges til at advare om
en potentiel faresituation, der –
hvis den ikke undgås – kan
forårsage mindre eller middelsvær
personskade.
Gul uden sikkerhedsadvarselssymbol — bruges til at advare om
en potentiel faresituation, der –
hvis den ikke undgås – kan
resultere i tingskade.
BEMÆRK
6 Genie Z-30/20N Reservedelsnr. 43651DA
Grøn — bruges til betjenings- eller
vedligeholdelsesoplysninger.
Page 9
Betjeningsvejledning2. udgave • 6. oplag
SIKKERHEDSBESTEMMELSER
Batterisikkerhed
Fare for forbrænding
Batterier indeholder syre. Bær altid beskyttelsestøj
og beskyttelsesbriller, når der arbejdes med
batterier.
Undgå at spilde eller berøre batterisyren. Spildt
batterisyre neutraliseres med natron og vand.
Batteripakken skal altid være placeret lodret.
Batterierne og opladeren må ikke udsættes for
vand eller regn.
Eksplosionsfare
Sørg for, at der ikke er
gnister, åben ild eller tændt
tobak i nærheden af
batterierne. Batterier
afgiver eksplosionsfarlig
gas.
Batteripakkedækslet skal
være taget af under hele
opladningsprocessen.
Fare for
komponentbeskadigelse
Der må ikke bruges en batterioplader på mere end
48V til opladning af batterierne.
Begge batteripakker skal oplades samtidigt.
Frakobl batteripakkestikket, inden batteripakken
afmonteres.
Fare for livsfarligt elektrisk stød
Batteriopladeren må kun
tilsluttes en treledet
vekselstrømsstikkontakt med
jordforbindelse.
Inspicér dagligt for beskadigede
ledninger og kabler.
Beskadigede dele skal
udskiftes, inden maskinen
betjenes.
Undgå at berøre batteripolerne, da der er risiko for
elektrisk stød. Fjern alle fingerringe, ure eller andre
smykker.
Væltningsfare
Der må ikke anvendes batterier, der vejer mindre
end de originale. Batterierne bruges som modvægt
og er afgørende for maskinens stabilitet. Hvert
batteri skal veje 47,6 kg. Batteriboksen med fire
batterier skal mindst veje 240,4 kg.
Fare ved løft
Batteripolerne og kabelklemmerne må ikke berøres
med værktøj, der kan forårsage gnister.
Reservedelsnr. 43651DA Genie Z-30/20N 7
Brug en gaffeltruck til montering/afmontering af
batteripakkerne.
Page 10
Betjeningsvejledning 2. udgave • 6. oplag
Styreenheder
4
5
6
7
8
3
HJÆLPESTRØM
STOP
KØRESTART
2
Hvis lampen er tændt, betyder det,
at bommen har bevæget sig forbi
et af de ikke-styrende hjul, og at
kørefunktionen er blevet afbrudt.
For atkøre skal man flytte
kørestartkontakten op eller
ned og langsomt bevæge
kørestyrehåndtaget. Maskinen
kan bevæge sig i den modsatte
retning, i forhold til den retning
køre- og styrehåndtaget bevæges I.
Brug de farvemarkerede retningspile
på dette panel og kørechassiset til
at bestemme, i hvilken retning
maskinen kører.
1
9
F
1
2
E
KRYBEHASTIGHED
BOMFUNKTIONSHASTIGHED
10
11
10
10
10
10
18
17
16
15
14
13
12
10
10
Platformbetjeningspanel
1 Kørestartkontakt
2 Indikatorlampe for kørestart
3 Hjælpestrømskontakt
4 Platformnivelleringskontakt
5 Hornkontakt
6 Kontakt til udskydning/tilbagetrækning af bom
7 Rød nødstopkontakt
8 Udliggerrotationskontakt (ekstraudstyr)
9 Batteriopladningsindikator og/eller afbryder for
lav spænding (ekstraudstyr)
10 Ikke anvendt
11 Proportionalstyrehåndtag til kørefunktionen og
finger-vippekontakt til styrefunktionen
12 Bomfunktionshastighedsstyrehåndtag
13 Kontakt til hævning/sænkning af udliggerbom
14 Ikke anvendt
15 Kontakt til hævning/sænkning af hjælpebom
16 Kontakt til hævning/sænkning af hovedbom
17 Drejekransrotationskontakt
18 Platformsrotationskontakt
8 Genie Z-30/20N Reservedelsnr. 43651DA
Page 11
Betjeningsvejledning2. udgave • 6. oplag
STYREENHEDER
7
6
00009,9
8
STOP
9
STYREENHEDER
10A
5
HJÆLPESTRØM
4
3
2
1
KONTAKT TIL
FJERNUDLØSNING
AF BREMSER
FUNKTIONSSTART
10
11
12
13
15
14
Nederste betjeningspanel
1 Drejekransrotationskontakt
2 Platformsrotationskontakt
3 Platformnivelleringskontakt
4 Kontakt til udskydning/tilbagetrækning af bom
5 Hjælpestrømskontakt
6 Timetæller
7 Nøgleafbryder til valg mellem platform/0/
nederste betjeningssted
8 Rød nødstopkontakt
9 10A-afbryder
10 Kontakt til fjernudløsning af bremser
11 Udliggerrotationskontakt (ekstraudstyr)
12 Kontakt til hævning/sænkning af udliggerbom
13 Kontakt til hævning/sænkning af hovedbom
14 Funktionsstartkontakt
15 Kontakt til hævning/sænkning af hjælpebom
Reservedelsnr. 43651DA Genie Z-30/20N 9
Page 12
Betjeningsvejledning 2. udgave • 6. oplag
Inspektion før ibrugtagning
Grundlæggende principper
Det er operatørens ansvar at foretage inspektion før
ibrugtagning og rutinemæssig vedligeholdelse.
Inspektion før ibrugtagning er en visuel inspektion,
der udføres af operatøren inden hvert skift.
Undlad at bruge maskinen,
medmindre:
Inspektionen har til formål at fastslå, om der er
noget galt med maskinen, inden operatøren
foretager funktionstesterne.
Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne i
denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
Sæt dig grundigt ind i, hvad inspektion før
ibrugtagning indebærer, inden du fortsætter
til næste afsnit.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
Inspektion før ibrugtagning har desuden til formål at
fastslå, om det er nødvendigt at foretage
rutinemæssig vedligeholdelse. Brugeren må kun
udføre de rutinemæssige vedligeholdelsesprocedurer, der er anført i denne vejledning.
Se listen på næste side, og kontrollér hvert enkelt
punkt for ændringer, beskadigelse eller løse eller
manglende dele.
Maskinen må ikke benyttes, hvis den er blevet
beskadiget eller ændret. Hvis der konstateres
beskadigelse eller afvigelser fra maskinens
oprindelige stand, skal den mærkes og tages ud
af drift.
Maskinen må kun repareres af en autoriseret
servicetekniker i henhold til fabrikantens
specifikationer. Når reparationen er udført, skal
operatøren igen foretage inspektion før ibrugtagning, inden han går videre til funktionstesterne.
Planlagte vedligeholdelsesinspektioner skal udføres
af autoriserede serviceteknikere i henhold til
fabrikantens specifikationer og kravene i ansvarsvejledningen.
10 Genie Z-30/20N Reservedelsnr. 43651DA
Page 13
Inspektion før ibrugtagning
Betjeningsvejledning2. udgave • 6. oplag
INSPEKTION FØR IBRUGTAGNING
❏ Kontrollér, at betjenings-, sikkerheds- og
ansvarsvejledningen er fuldstændig, læselig og
placeret i opbevaringsboksen på platformen.
❏ Kontrollér, at alle mærkater er læselige og
korrekt placeret. Se afsnittet Mærkater.
❏ Kontrollér, om der er hydraulikolielækage, og om
oliestanden er korrekt. Påfyld om nødvendigt
olie. Se afsnittet Vedligeholdelse.
❏ Kontrollér, om der er batterivæskelækage, og
om væskestanden er korrekt. Påfyld om
nødvendigt destilleret vand. Se afsnittet
Vedligeholdelse.
Kontrollér nedenstående dele eller områder for
beskadigelse, ændringer og forkert monterede eller
manglende dele:
❏ Elektriske komponenter, ledninger og elkabler
❏ Den hydrauliske kraftenhed, beholder,
slanger, fittings, cylindre og manifolder
❏ Driv- og drejekransmotorer samt momentnav
❏ Bomglideplader
Kontrollér hele maskinen for:
❏ Revner i svejsesamlinger eller konstruktions-
komponenter
❏ Buler i eller anden beskadigelse af maskinen
❏ Kontrollér, at samtlige konstruktions-
komponenter og andre afgørende dele
forefindes, og at samtlige tilhørende
fastgøringsdele og tappe er korrekt placeret
og spændt.
❏ Kontrollér, at begge batteripakker er placeret,
fastgjort og tilsluttet korrekt.
❏ Når inspektionen er afsluttet, kontrolleres det, at
alle dæksler til kraftenhedsrummet er monteret
og låst.
❏ Dæk og hjul
❏ Grænseafbrydere, alarmer og horn
❏ Møtrikker, bolte og øvrige fastgøringsdele
❏ Låge/midtergelænder til platformsindgang
❏ Advarselsblink og alarmer (hvis monteret)
Reservedelsnr. 43651DA Genie Z-30/20N 11
Page 14
Betjeningsvejledning 2. udgave • 6. oplag
Vedligeholdelse
Kontrollér hydraulikoliestanden
Det er altafgørende, for at maskinen fungerer
korrekt og sikkert, at hydraulikoliestanden er
Nedenstående retningslinier
skal overholdes:
Operatøren må kun udføre de rutinemæssige
vedligeholdelsesprocedurer, som er anført i
denne vejledning.
Planlagte vedligeholdelsesinspektioner skal
udføres af autoriserede serviceteknikere i
henhold til fabrikantens specifikationer og
kravene i ansvarsvejledningen.
korrekt. Ukorrekt hydraulikoliestand kan beskadige
de hydrauliske dele. Med daglig kontrol er det
muligt at opdage ændringer i oliestanden, som kan
betyde, at der er fejl i hydrauliksystemet.
1 Kontrollér, at bommen er i sænket stilling.
2 Undersøg visuelt beholderen på den hydrauliske
kraftenhed.
Resultat: Hydraulikoliestanden skal være inden
for mærkerne ”FULL” (MAKS.) og ”ADD” (MIN.) på
hydraulikoliebeholderen.
Forklaring af vedligeholdelsessymbolerne
BEMÆRK
Nedenstående symboler anvendes
i denne betjeningsvejledning som
en hjælp til at forstå hensigten
med instruktionerne. Når et eller
flere af symbolerne vises i
begyndelsen af en vedligeholdelsesprocedure, betyder det
følgende:
Angiver, at der kræves værktøj for at
gennemføre denne procedure.
Angiver, at der kræves nye dele for
at gennemføre denne procedure.
Hydraulikoliespecifikationer
Hydraulikolietype Se mærkaterne på maskinen
12 Genie Z-30/20N Reservedelsnr. 43651DA
Page 15
Betjeningsvejledning2. udgave • 6. oplag
VEDLIGEHOLDELSE
Kontrollér batterierne
Det er altafgørende for motorens ydeevne og
driftssikkerhed, at batterierne er i god stand.
Ukorrekt væskestand eller beskadigede kabler og
forbindelser kan resultere i beskadigelse af
motorens dele samt farlige situationer.
ADVARSEL
ADVARSEL
BEMÆRK
Fare for livsfarligt elektrisk stød.
Berøring af elektriske kredsløb kan
resultere i alvorlig personskade
eller dødsfald. Fjern alle
fingerringe, ure eller andre
smykker.
Fare for legemsbeskadigelse.
Batterier indeholder syre. Undgå at
spilde eller berøre batterisyren.
Spildt batterisyre neutraliseres
med natron og vand.
Udfør denne test, når batterierne er
helt opladede.
Planlagt vedligeholdelse
Den vedligeholdelse, der skal udføres kvartårligt,
årligt og hvert andet år, skal udføres af en person,
der er uddannet i og kvalificeret til at udføre
vedligeholdelse af denne maskine, i henhold til de
procedurer der er anført i servicehåndbogen til
maskinen.
Maskiner, der har været taget ud af drift i mere end
tre måneder, skal gennemgå et kvartårligt eftersyn,
før de tages i drift igen.
1 Tag beskyttelsesudstyr og -briller på.
2 Kontrollér, at batteriets polsko er spændt
korrekt, og at de ikke er korroderede.
3 Tag batteriets ventilationshætter af.
4 Kontrollér batterisyreniveauet. Påfyld om
nødvendigt destilleret vand op til bunden af
batteriets påfyldningsrør. Undgå overfyldning.
5 Sæt ventilationshætterne på igen.
Reservedelsnr. 43651DA Genie Z-30/20N 13
Page 16
Betjeningsvejledning 2. udgave • 6. oplag
Funktionstester
Grundlæggende principper
Formålet med funktionstestene er at opdage
eventuelle fejlfunktioner, inden maskinen tages i
brug. Operatøren skal følge de trinvise instruktioner
og teste samtlige af maskinens funktioner.
Undlad at bruge maskinen,
medmindre:
Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne i
denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstester inden brug.
Sæt dig grundigt ind i funktionstestene,
inden du fortsætter til næste afsnit.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
En maskine med fejlfunktion må aldrig tages i brug.
Hvis der konstateres fejlfunktioner, skal maskinen
mærkes og tages ud af drift. Maskinen må kun
repareres af en autoriseret servicetekniker i henhold
til fabrikantens specifikationer.
Når reparationen er udført, skal operatøren igen
foretage inspektion før ibrugtagning og
funktionstester, inden maskinen tages i brug.
1 Vælg et afprøvningsområde, der er stabilt, plant
og uden forhindringer.
På det nederste betjeningssted
2 Drej nøgleafbryderen til ”nederste
betjeningssted”.
3 Træk den røde nødstopkontakt ud til
”on”-stillingen.
Resultat: Advarselsblinket (hvis monteret) skal
blinke.
Afprøv nødstoppet
4 Tryk den røde nødstopkontakt ind til ”off”-
stillingen.
Resultat: Samtlige funktioner på det nederste
betjeningssted og platformbetjeningen skal være
deaktiverede.
5 Træk den røde nødstopkontakt ud til
”on”-stillingen.
14 Genie Z-30/20N Reservedelsnr. 43651DA
Page 17
Betjeningsvejledning2. udgave • 6. oplag
FUNKTIONSTESTER
Afprøv bomfunktionerne
6 Funktionsstartkontakten må ikke holdes til
nogen af siderne. Forsøg at aktivere de enkelte
bom- og platformsfunktionsvippekontakter.
Resultat: Ingen af bom- og platformsfunktionerne må kunne betjenes.
7 Flyt funktionsstartkontakten til en af siderne, og
aktivér de enkelte bom- og platformsfunktionsvippekontakter.
Resultat: Samtlige bom- og platformsfunktioner
skal køre en fuld arbejdscyklus. Sænkningsalarmen (hvis monteret) skal lyde, mens
bommen sænkes.
Maskiner, der er udstyret med afbryderfunktion til
platformens nivelleringsstyring: Platformsnivelleringsvippekontakten virker ikke, når
hovedbommen hæves forbi grænseafbryderen for
kørehastighed.
Afprøv hældningsføleren
8 Træk den røde nødstopkontakt på platform-
betjeningen ud til ”on”-stillingen. Drej
nøgleafbryderen til ”platformbetjening”.
9 Åbn drejekransdækslet på det nederste
betjeningssteds side, og find hældningsføleren
ved siden af funktionsmanifolden.
10 Tryk ned på den ene side af
hældningsføleren.
Resultat: Den alarm, som er
placeret i platformen, skal lyde.
Afprøv hjælpestyringerne
11 Drej nøgleafbryderen til ”nederste
betjeningssted”.
12 Hold hjælpestrømskontakten aktiveret, samtidigt
med at de enkelte bomfunktionsvippekontakter
aktiveres.
Bemærk: For at spare strøm bør man undlade at
afprøve de enkelte funktioner i en fuld
arbejdscyklus.
Resultat: Samtlige bomfunktioner skal kunne
betjenes.
13 Drej nøgleafbryderen til ”platformbetjening”.
På platformbetjeningen
Afprøv nødstoppet
14 Tryk den røde nødstopkontakt på
platformbetjeningen ind til ”off”-stillingen.
Resultat: Samtlige funktioner på
platformbetjeningen skal være deaktiverede.
Afprøv hornet
15 Træk den røde nødstopkontakt ud til ”on”-
stillingen.
16 Tryk på hornkontakten.
Resultat: Hornet skal lyde.
Afprøv fodkontakten
17 Undlad at træde på fodkontakten. Aktivér de
enkelte maskinfunktioner.
Resultat: Maskinens funktioner må ikke kunne
betjenes.
Reservedelsnr. 43651DA Genie Z-30/20N 15
Page 18
Betjeningsvejledning 2. udgave • 6. oplag
FUNKTIONSTESTER
Afprøv maskinens funktioner
18 Flyt lift-/kørselsomskifteren til ”lift”-stillingen
(hvis monteret).
19 Træd fodkontakten ned.
20 Aktivér samtlige maskinfunktionsvippekontakter.
Resultat: Samtlige bom-/platformsfunktioner
skal køre en fuld arbejdscyklus.
Bemærk: Justér hastigheden af de enkelte
bomfunktioner med bomfunktionshastighedsstyrehåndtaget. Bomfunktionshastighedsstyrehåndtaget har ingen indflydelse på køre- og
styrefunktionerne.
Maskiner, der er udstyret med afbryderfunktion til
platformens nivelleringsstyring: Platformsnivelleringsvippekontakten virker ikke, når
hovedbommen hæves forbi grænseafbryderen for
kørehastighed.
Afprøv styrefunktionen
21 Flyt lift-/kørselsomskifteren til kørestillingen
(hvis monteret).
22 Træd fodkontakten ned.
23 Tryk fingervippekontakten ovenpå styrehånd-
taget ned i den retning, der er angivet med en
blå trekant på betjeningspanelet.
Afprøv køre- og bremsefunktionen
25 Flyt lift-/kørselsomskifteren til kørestillingen
(hvis monteret).
26 Træd fodkontakten ned.
27 Før langsomt kørestyrehåndtaget i den retning,
der er angivet med en blå pil på betjeningspanelet, indtil maskinen begynder at bevæge
sig, og før derpå håndtaget tilbage til
midterstillingen.
Resultat: Kørealarmen skal lyde. Maskinen
skal bevæge sig i den retning, der er angivet af
den blå pil på kørechassiset, og derefter
standse brat.
28 Før langsomt kørestyrehåndtaget i den retning,
der er angivet med en gul pil på betjeningspanelet, indtil maskinen begynder at bevæge
sig, og før derpå håndtaget tilbage til
midterstillingen.
Resultat: Kørealarmen skal lyde. Maskinen
skal bevæge sig i den retning, der er angivet af
den gule pil på kørechassiset, og derefter
standse brat.
Bemærk: Bremserne skal kunne holde maskinen
på enhver stigning, den er i stand til at køre op ad.
Resultat: Styrehjulene skal dreje i den retning,
der er angivet af de blå trekanter på
kørechassiset.
24 Tryk fingervippekontakten ned i den retning, der
er angivet med en gul trekant på betjeningspanelet.
Resultat: Styrehjulene skal dreje i den retning,
der er angivet af de gule trekanter på
kørechassiset.
16 Genie Z-30/20N Reservedelsnr. 43651DA
Page 19
Betjeningsvejledning2. udgave • 6. oplag
FUNKTIONSTESTER
Afprøv begrænset kørehastighed
29 Flyt lift-/kørselsomskifteren til ”lift”-stillingen
(hvis monteret).
30 Træd fodkontakten ned.
31 Hæv hovedbommen 30 cm.
32 Flyt lift-/kørselsomskifteren til kørestillingen
(hvis monteret).
33 Før langsomt kørestyrehåndtaget til den høje
hastighedsstilling.
Resultat: Den maksimalt opnåelige
kørehastighed med hævet hovedbom må ikke
være højere end 30 cm pr. sekund.
34 Flyt lift-/kørselsomskifteren til ”lift”-stillingen
(hvis monteret).
35 Sænk bommen til sænket stilling.
36 Hæv hjælpebommen 30 cm.
37 Flyt lift-/kørselsomskifteren til kørestillingen
(hvis monteret).
38 Før langsomt kørestyrehåndtaget til den høje
hastighedsstilling.
Resultat: Den maksimalt opnåelige
kørehastighed med hævet hjælpebom må ikke
være højere end 30 cm pr. sekund.
39 Flyt lift-/kørselsomskifteren til ”lift”-stillingen
(hvis monteret).
40 Sænk bommen til sænket stilling.
41 Skyd hovedbommen 30 cm ud.
42 Flyt lift-/kørselsomskifteren til kørestillingen
(hvis monteret).
Afprøv kørestartsystemet
44 Flyt lift-/kørselsomskifteren til ”lift”-stillingen
(hvis monteret).
45 Træd på fodkontakten, og træk hovedbommen
tilbage til sænket stilling.
46 Drej drejekransen, indtil bommen er forbi et af de
ikke-styrende hjul.
Resultat: Indikatorlampen
for kørestart skal tændes
og forblive tændt, når
bommen befinder sig
inden for det viste
område.
47 Før kørestyrehåndtaget væk fra midterstillingen.
Resultat: Kørefunktionen må ikke kunne
betjenes.
48 Flyt kørestartvippekontakten op eller ned, hold
den der, og før langsomt kørestyrehåndtaget
væk fra midterstillingen.
Resultat: Kørefunktionen skal kunne aktiveres.
Bemærk: Når kørestartsystemet er i brug, kan
maskinen køre i den modsatte retning, i forhold til
den retning køre- og styrehåndtaget bevæges i.
Brug de farvemarkerede
retningspile på
Blå
platformbetjeningen og
kørechassiset til at
bestemme, i hvilken retning
maskinen kører.
Gul
43 Før langsomt kørestyrehåndtaget til den høje
hastighedsstilling.
Resultat: Den maksimalt opnåelige
kørehastighed med udskudt hovedbom må ikke
være højere end 30 cm pr. sekund.
Hvis kørehastigheden med hævet eller udskudt
hovedbom eller hævet hjælpebom er højere end
30 cm pr. sekund, skal maskinen omgående
mærkes og tages ud af drift.
Reservedelsnr. 43651DA Genie Z-30/20N 17
Page 20
Betjeningsvejledning 2. udgave • 6. oplag
FUNKTIONSTESTER
Afprøv hjælpestyringerne
49 Flyt lift-/kørselsomskifteren til den passende
stilling (hvis monteret).
50 Træd fodkontakten ned.
51 Hold hjælpestrømskontakten aktiveret, samtidigt
med at de enkelte funktionsstyrehåndtag eller
vippekontakter aktiveres.
Bemærk: For at spare strøm bør man undlade at
afprøve de enkelte funktioner i en fuld
arbejdscyklus.
Resultat: Samtlige bom-, styre- og
kørefunktioner skal kunne betjenes.
Afprøv lift-/kørselsomskifterfunktionen
(CE-modeller)
Maskiner med lift-/kørselsomskifter:
52 Flyt lift-/kørselsomskifteren til ”lift”-stillingen.
53 Træd fodkontakten ned.
54 Før kørestyrehåndtaget væk fra midterstillingen.
Resultat: Ingen af kørefunktionerne skal kunne
betjenes.
55 Aktivér samtlige bomfunktionsvippekontakter.
Resultat: Samtlige bomfunktioner skal kunne
betjenes.
56 Flyt lift-/kørselsomskifteren til kørestillingen.
57 Træd fodkontakten ned.
58 Aktivér samtlige bomfunktionsvippekontakter.
Resultat: Ingen af bomfunktionerne skal kunne
betjenes.
59 Før kørestyrehåndtaget væk fra midterstillingen.
Resultat: Kørefunktionerne skal kunne betjenes.
Maskiner uden lift-/kørselsomskifter:
60 Træd fodkontakten ned.
61 Før kørestyrehåndtaget væk fra midterstillingen,
og aktivér en bomfunktionsvippekontakt.
Resultat: Ingen bomfunktioner skal kunne
betjenes. Maskinen bevæger sig i den retning,
der er angivet på betjeningspanelet.
18 Genie Z-30/20N Reservedelsnr. 43651DA
Page 21
Inspektion af arbejdsstedet
Undlad at bruge maskinen,
medmindre:
Betjeningsvejledning2. udgave • 6. oplag
Inspektion af arbejdsstedet
Vær opmærksom på og undgå følgende farlige
forhold:
· skrænter eller huller
· bump, forhindringer på underlaget og affald
· hængende forhindringer og
højspændingsledninger
Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne i
denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.
Sæt dig grundigt ind i, hvad inspektion af
arbejdsstedet indebærer, inden du fortsætter
til næste afsnit.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
Grundlæggende principper
Inspektion af arbejdsstedet hjælper operatøren med
at afgøre, om maskinen kan betjenes sikkert på
arbejdsstedet. Den skal foretages af operatøren,
inden maskinen flyttes til arbejdsstedet.
· farlige placeringer
· utilstrækkeligt bæredygtigt underlag i forhold til
maskinens belastningskraft
· vind- og vejrforhold
· tilstedeværelse af uautoriserede personer
· andre potentielt farlige forhold
Det er operatørens ansvar at være opmærksom på
eventuelle risici på arbejdsstedet og holde øje med
og undgå disse i forbindelse med flytning, opstilling
og betjening af maskinen.
Reservedelsnr. 43651DA Genie Z-30/20N 19
Page 22
Betjeningsvejledning 2. udgave • 6. oplag
Betjeningsvejledning
Grundlæggende principper
I afsnittet Betjeningsvejledning er der instruktioner
vedr. samtlige aspekter af maskinens betjening.
Det er operatørens ansvar at overholde samtlige
sikkerhedsbestemmelser og retningslinier i
betjenings-, sikkerheds- og ansvarsvejledningen.
Undlad at bruge maskinen,
medmindre:
Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne i
denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil
den er beregnet.
Det er farligt at bruge maskinen til andre formål end
løft af personer og værktøj til et højt placeret
arbejdssted.
Maskinen må kun betjenes af autoriserede
personer, der er oplært i dens betjening. Hvis mere
end én operatør forventes at skulle bruge maskinen
på forskellige tidspunkter i løbet af det samme
skift, skal samtlige disse være autoriserede
operatører og overholde sikkerhedsbestemmelserne
og instruktionerne i betjenings-, sikkerheds- og
ansvarsvejledningen. Det vil sige, at alle nye
operatører skal foretage inspektion før ibrugtagning,
funktionstester og inspektion af arbejdsstedet,
inden maskinen tages i brug.
20 Genie Z-30/20N Reservedelsnr. 43651DA
Page 23
Betjeningsvejledning2. udgave • 6. oplag
BETJENINGSVEJLEDNING
Nødstop
Skub den røde nødstopkontakt ind til ”off”-stillingen
på det nederste betjeningssted eller platformbetjeningen for at deaktivere samtlige
maskinfunktioner.
Hvis en eller flere funktioner stadig kan betjenes,
når den røde nødstopkontakt er skubbet ind, skal
den/de repareres.
Ved valg af og betjening fra det nederste
betjeningssted vil platformbetjeningens røde
nødstopkontakt blive frakoblet.
Hjælpestyringer
Brug hjælpestrøm, hvis den primære strømkilde
svigter.
1 Drej nøgleafbryderen til ”nederste
betjeningssted” eller ”platformbetjening”.
2 Træk den røde nødstopkontakt ud til
”on”-stillingen.
3 Flyt lift-/kørselsomskifteren til den relevante
stilling (hvis monteret), når hjælpestyringerne
betjenes fra platformen.
Betjening fra det nederste
betjeningssted
1 Drej nøgleafbryderen til ”nederste
betjeningssted”.
2 Træk den røde nødstopkontakt ud til
”on” -stillingen.
3 Kontrollér, at begge batteripakker er tilsluttet,
inden maskinen betjenes.
Placering af platformen
1 Flyt funktionsstartkontakten til en af siderne.
2 Flyt den relevante vippekontakt i henhold til
markeringerne på betjeningspanelet.
Køre- og styrefunktionerne kan ikke aktiveres fra
det nederste betjeningssted.
Maskiner, der er udstyret med afbryderfunktion til
platformens nivelleringsstyring: Platformsnivelleringsvippekontakten virker ikke, når bommen
hæves forbi grænseafbryderen for kørehastighed.
4 Træd på fodkontakten, når hjælpestyringerne
betjenes fra platformen.
5 Hold hjælpestrømskontakten aktiveret,
samtidigt med at den ønskede funktion
aktiveres.
Bom-, styre- og kørefunktionerne kan betjenes
med hjælpestrøm.
Reservedelsnr. 43651DA Genie Z-30/20N 21
Page 24
Betjeningsvejledning 2. udgave • 6. oplag
BETJENINGSVEJLEDNING
Betjening fra platformen
1 Drej nøgleafbryderen til ”platformbetjening”.
2 Træk den røde nødstopkontakt på såvel det
nederste betjeningssted som platformbetjeningen ud til ”on”-stillingen.
3 Kontrollér, at begge batteripakker er tilsluttet,
inden maskinen betjenes.
Placering af platformen
1 Flyt lift-/kørselsomskifteren til ”lift”-stillingen
(hvis monteret).
2 Indstil bomfunktionshastighedsstyrehåndtaget til
den ønskede hastighed.
Bemærk: Bomfunktionshastighedsstyrehåndtaget
har ingen indflydelse på køre- og styrefunktionerne.
3 Træd fodkontakten ned.
4 Flyt den relevante vippekontakt i henhold til
markeringerne på betjeningspanelet.
Maskiner, der er udstyret med afbryderfunktion til
platformens nivelleringsstyring: Platformsnivelleringsvippekontakten virker ikke, når bommen
hæves forbi grænseafbryderen for kørehastighed.
Styring
Kørsel
1 Træd fodkontakten ned.
2 Hastighedsforøgelse: Før langsomt
kørestyrehåndtaget væk fra midterstillingen.
Hastighedssænkning: Før langsomt
kørestyrehåndtaget ind mod midterstillingen.
Standsning: Før kørestyrehåndtaget tilbage til
midterstillingen, eller slip fodkontakten.
Brug de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til at
identificere, i hvilken retning maskinen vil køre.
Kørealarmen lyder, når kørestyrehåndtaget flyttes
væk fra midterstillingen.
Bemærk: Når drejekransen drejes, således at
bommen er forbi de ikke-styrende hjul, kan
maskinen bevæge sig i den modsatte retning, i
forhold til den retning køre- og styringsstyrehåndtaget bevæges i.
Maskinens kørehastighed er begrænset, når
bommene er hævet eller skudt ud.
Batteriets tilstand har indflydelse på maskinens
ydeevne.
1 Træd fodkontakten ned.
2 Drej styrehjulene med den fingervippekontakt,
som sidder ovenpå kørestyrehåndtaget.
Brug de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til at
identificere, i hvilken retning hjulene vil dreje.
22 Genie Z-30/20N Reservedelsnr. 43651DA
Page 25
Betjeningsvejledning2. udgave • 6. oplag
BETJENINGSVEJLEDNING
Kørestart
Hvis lampen er tændt, betyder det, at bommen har
bevæget sig forbi et af de ikke-styrende hjul, og at
kørefunktionen er blevet afbrudt.
For at køre skal man flytte kørestartkontakten op
eller ned, holde den der og langsomt føre
kørestyrehåndtaget væk fra midterstillingen.
Vær opmærksom på, at maskinen kan bevæge sig
i den modsatte retning, i forhold til den retning køreog styringsstyrehåndtaget bevæges i.
Brug altid de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til at
identificere, i hvilken retning maskinen vil køre.
Indikatorlampe for lavt batteri
Hvis lampen blinker, er det tegn på lavt
strømniveau på batteriet, og at batterierne skal
oplades. Der er dog tilstrækkelig spænding tilbage
til at sænke bommen og flytte den til et sted, hvor
batterierne kan oplades.
Hvis lampen lyser konstant, er batterierne helt
afladede. Stands brugen af bommen, og oplad
batterierne med det samme.
Efter hver brug
1 Vælg et sikkert parkeringssted – på et fast,
plant underlag, hvor der ikke er forhindringer
eller trafik.
2 Sænk bommen til sænket stilling.
3 Drej drejekransen, således at bommen befinder
sig mellem de ikke-styrende hjul.
4 Drej nøgleafbryderen til ”off”-stillingen, og tag
nøglen ud for at forhindre uautoriseret brug.
5 Blokér hjulene.
6 Oplad batterierne.
Bemærk: På maskiner, der er udstyret med en
afbryder for lav spænding, er det ikke muligt at
hæve eller sænke hverken hoved- eller
hjælpebommen, når batterierne er helt afladede.
Reservedelsnr. 43651DA Genie Z-30/20N 23
Page 26
Betjeningsvejledning 2. udgave • 6. oplag
BETJENINGSVEJLEDNING
Instruktioner vedr. påfyldning
og opladning af tørbatteri
1 Afmontér batteriets ventilationshætter, og tag
plastikforseglingen af batteriventilation-
såbningerne.
Betjeningsvejledning til batteri
og oplader
Nedenstående retningslinier
skal overholdes:
Der må ikke anvendes ekstern oplader eller
hjælpebatteri.
Oplad batteriet i et område med god udluftning.
Brug korrekt vekselstrømsindgangsspænding til
opladning (se opladeren).
Brug kun batterier og opladere, der er godkendt
af Genie.
Batteriopladning
1 Kontrollér, at batterierne er tilsluttet inden
opladning.
2 Åbn batterirummet. Batterirummet skal være
åbent under hele opladningsprocessen.
2 Fyld samtlige battericeller med batterisyre
(elektrolyt), indtil pladerne er dækkede.
Fyld ikke op til maksimum, før batteriopladningen
er færdig. Overfyldning kan få batterisyren til at
flyde over under opladningen. Spildt batterisyre
neutraliseres med natron og vand.
3 Sæt ventilationshætterne på batteriet igen.
4 Oplad batteriet.
5 Kontrollér batterisyreniveauet, når opladningen
er færdig. Påfyld destilleret vand op til bunden af
påfyldningsrøret. Undgå overfyldning.
3 Tag batteriets ventilationshætter af, og kontrollér
batterisyreniveauet. Påfyld om nødvendigt
destilleret vand (kun til pladerne er dækkede).
Undgå overfyldning inden opladning.
4 Sæt ventilationshætterne på igen.
5 Slut batteriopladeren til et vekselstrømskredsløb
med jordforbindelse.
6 Tænd for batteriopladeren.
7 Opladeren viser, når batteriet er fuldt opladet.
8 Kontrollér batterisyreniveauet, når opladningen
er færdig. Påfyld destilleret vand op til bunden af
påfyldningsrøret. Undgå overfyldning.
24 Genie Z-30/20N Reservedelsnr. 43651DA
Page 27
Instruktioner vedr. løft og transport
Nedenstående retningslinier
skal overholdes:
Transportkøretøjet skal være parkeret på et
plant underlag.
Transportkøretøjet skal fastgøres/afsikres, for at
forhindre at det ruller, når maskinen læsses.
Kontrollér, at køretøjets lastkapacitet,
læssefladen samt kæderne/stropperne er i stand
til at bære maskinens vægt. Se typeskiltet.
Maskinen skal placeres på et plant underlag
eller fastgøres, inden bremserne udløses.
Betjeningsvejledning2. udgave • 6. oplag
Friløbskonfiguration til brug
af spil
1 Blokér hjulene for at forhindre maskinen i
at rulle.
2 Frigør de ikke-styrende hjuls bremser ved at
vende momentnavenes afmonteringshætter
(se nedenfor).
Maskiner med kontakt til fjernudløsning af
bremser:
Sæt kontakten i adapteren på den nederste
betjeningsboks. Aktivér kontakten til
fjernudløsning af bremserne, mens maskinen
trækkes op vha. spillet.
3 Kontrollér, at spilwiren er korrekt fastgjort til
kørechassisets transportfastspændingspunkter,
og at samtlige hindringer er ryddet af vejen.
Når maskinen er læsset:
1 Blokér hjulene for at forhindre maskinen i
at rulle.
2 Aktivér de ikke-styrende hjuls bremser ved at
vende momentnavenes afmonteringshætter
(se nedenfor).
Det frarådes at bugsere Genie Z-30/20N. Hvis
det er nødvendigt at bugsere maskinen, må
hastigheden ikke overstige 3,2 km/t.
Deaktiveret
stilling
Aktiveret
Kontakt til fjernudløsning
af bremser
stilling
Reservedelsnr. 43651DA Genie Z-30/20N 25
Page 28
Betjeningsvejledning 2. udgave • 6. oplag
INSTRUKTIONER VEDR. LØFT OG TRANSPORT

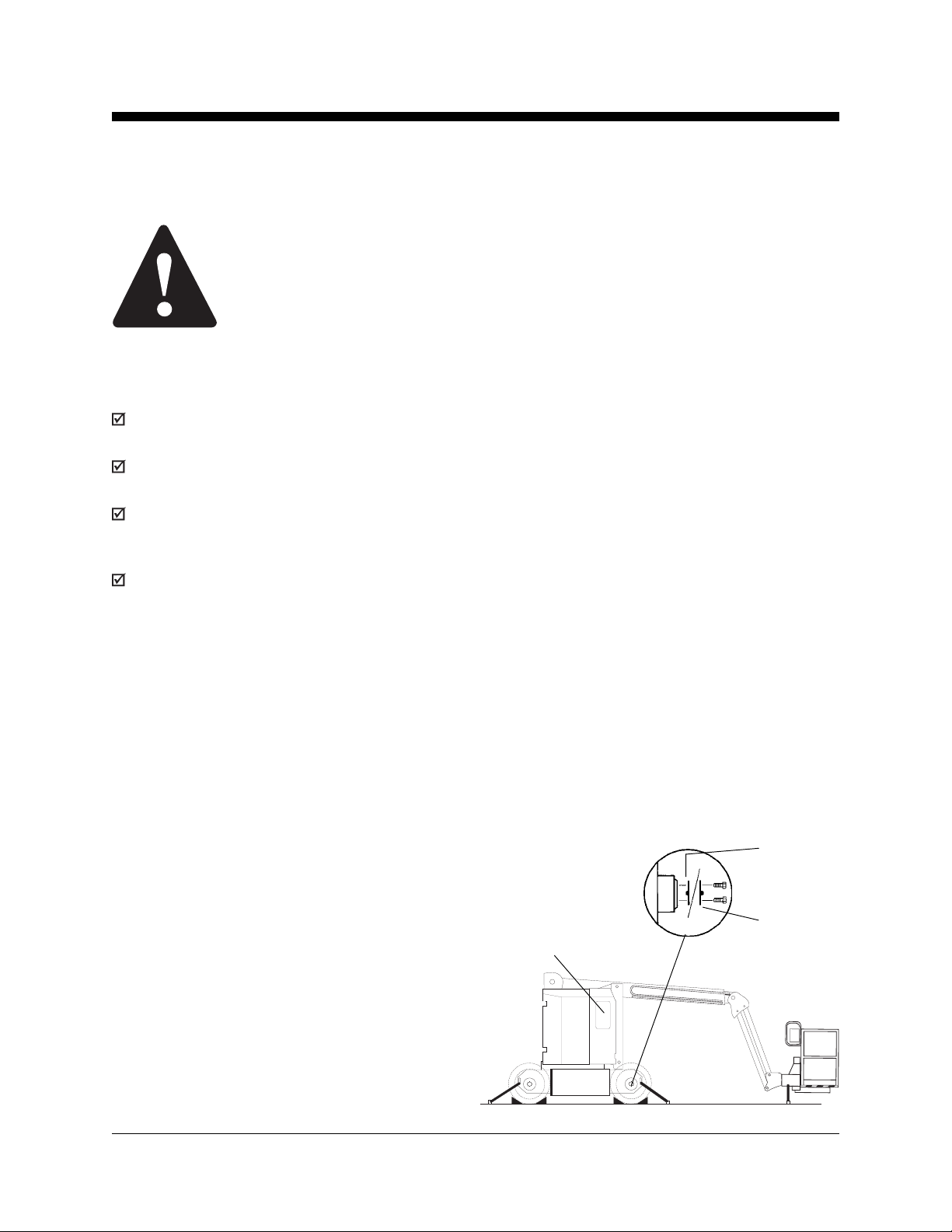

Fastspænding til lastbil eller
trailer ved transport
Blokér altid maskinens hjul inden transport.
Drej nøgleafbryderen til ”off”-stillingen, og tag
nøglen ud inden transport.
Undersøg hele maskinen for løse eller ikkefastgjorte dele.
Fastspænding af chassiset
Fastgør maskinen til transportfladen vha.
transportfastspændingspunkterne på
kørechassiset.
Brug kæder eller stropper med rigelig
belastningsevne.
Brug mindst fire kæder.
Justér kæderne, således at de ikke bliver
beskadiget.
Lastvognslad
Fastspænding af platformen
Sørg for, at udliggeren og platformen er sænket.
Anbring en klods under kanten af platformen under
platformsindgangen.
Fastgør platformen med en nylon strop, der er
anbragt over platformsmonteringsstedet i nærheden
af platformsrotatoren (se herunder). Brug ikke
unødig kraft, når bommen skal fastgøres.
1
2
26 Genie Z-30/20N Reservedelsnr. 43651DA
3
4
Page 29
Nedenstående retningslinier
skal overholdes:
Maskinen må kun løftes og fastspændes af
behørigt oplærte personer.
Kontrollér, at kranens løftekapacitet,
læssefladen samt stropperne/linerne er i stand
til at bære maskinens vægt. Se typeskiltet.
Betjeningsvejledning2. udgave • 6. oplag
INSTRUKTIONER VEDR. LØFT OG TRANSPORT
Instruktioner vedr. løft
Træk bommen tilbage, og sænk den helt. Sænk
udliggeren helt. Fjern alle løse genstande fra
maskinen.
Find maskinens tyngdepunkt vha. skemaet og
illustrationen på denne side.
Fastspændingsudstyret må kun fastgøres til de
dertil beregnede fastgørelsespunkter på maskinen.
Der er fire fastgørelsespunkter på chassiset.
Justér fastspændingsudstyret, således at
maskinen er i balance og ikke bliver beskadiget.
X-akse 79,2 cm
X-akse
Y-akse 87,2 cm
CG
Y-akse
Reservedelsnr. 43651DA Genie Z-30/20N 27
Page 30
Betjeningsvejledning 2. udgave • 6. oplag
Mærkater
Inspektion af mærkater
Brug billederne på næste side til at kontrollere, at
alle mærkater er læselige og korrekt placeret.
Herunder er en numerisk liste med antal og
beskrivelser.
Reservedelsnr. Mærkatbeskrivelse Antal
27564DA Fare – Fare for livsfarligt elektrisk stød 2
28157DA Mærkat – Dexron 1
28161DA Fare – Knusningsfare 3
28164DA Bemærk – Farlige materialer 1
28165DA Bemærk – Fodkontakt 1
28171 Mærkat – Rygning forbudt 2
28174DA Strømforsyning til platform, 230V 2
28175DA Forsigtig – Adgang til aflukke 1
28176DA Bemærk – Manglende vejledninger 1
28177DA Advarsel – Platformsrotation 2
28181DA Advarsel – Ingen adgang 1
28235DA Strømforsyning til platform, 115V 2
28236DA Advarsel – Undladelse af at læse . . . 1
28372DA Forsigtig – Fare for 2
komponentbeskadigelse
31060DA Fare – Væltningsfare, spærre 4
31508DA Bemærk – Strømforsyning til oplader 1
31785DA Bemærk – Betjeningsvejledning til 2
batterioplader
31786DA Bemærk – Batteritilslutningsdiagram 2
31787DA Fare – Væltning (batterier) 2
31788DA Fare – Batteri-/opladersikkerhed 2
32700DA Fare – Sikkerhedsbestemmelser 2
33952DA Fare – Hældningsalarm 1
35540DA Bemærk – Betjeningsvejledning, platform 1
35542DA Bemærk – Vingemøtrikker 4
35583DA Platformbetjeningspanel 1
37051DA Bemærk – Maks. sidekraft, 667 N 1
37052DA Bemærk – Maks. lastkapacitet, 227 kg 1
Reservedelsnr. Mærkatbeskrivelse Antal
37053 Pil – blå 1
37054 Pil – gul 1
37055 Trekant – blå 2
37056 Trekant – gul 2
38110DA Mærkat – Kørealarm 1
38111DA Advarsel – Bremseudløsning 1
38112DA Forsigtig – Kollisionsfare 1
40434DA Mærkat – Fastgørelsespunkt til 2
sikkerhedswire
43036DA Platformbetjeningspanel 1
43652DA Nederste betjeningspanel 1
43653DA Bemærk – Betjeningsvejledning, 1
nederste betjeningssted
43658DA Strømforsyning til oplader, 230V 1
43663DA Bemærk – Funktionsstart 1
44980DA Strømforsyning til oplader, 115V 1
44981DA Luftslange til platform 2
44986DA Bemærk – Maks. manuel kraft, 400 N 1
52968 Staffering – Genie Boom 1
62928 Staffering – Genie Z-30/20N 1
62929 Staffering – Genie Z-30/20N 2
65171DA Mærkat – Afbryder og statuslampe 1
72080DA Nederste betjeningspanel 1
72081DA Platformbetjeningspanel 1
72167 Staffering – Genie Z-30/20N RJ 1
72833DA Mærkat – Åben 2
82336DA Mærkat – Chevron Rykon 1
28 Genie Z-30/20N Reservedelsnr. 43651DA
Page 31
Betjeningsvejledning2. udgave • 6. oplag
MÆRKATER
43652 eller
72080
38111
38112
32700
31060
65171
35542
28372
35542
72833
62929
35583 eller
43036 eller
72081
33952
35540
40434
32700
28176
37051 eller
44986
28236
44981
40434
28165
37052
38110 28164
31060
43653
28171
Platform
43663 28161
35538
28181
Chassis
28235 eller
28174
betjenings-
På det
nederste
steds side
28177
38188
38187
52968
37054
37056
37055
31060
38186
38185
38187
38188
28175
37055
37056
37053
44980
eller 43658
31508
38185
38186
31060
62928
eller 72167
28177
Kraftenhedssiden
Skravering angiver, at mærkaten
ikke er umiddelbart synlig, men
sidder skjult, f.eks. under et
dæksel.
Reservedelsnr. 43651DA Genie Z-30/20N 29
28161 44981
28235 eller
28174
6292935542
28161
28157
eller 82336
28171
27564
35542
2837272833
Page 32
Betjeningsvejledning 2. udgave • 6. oplag

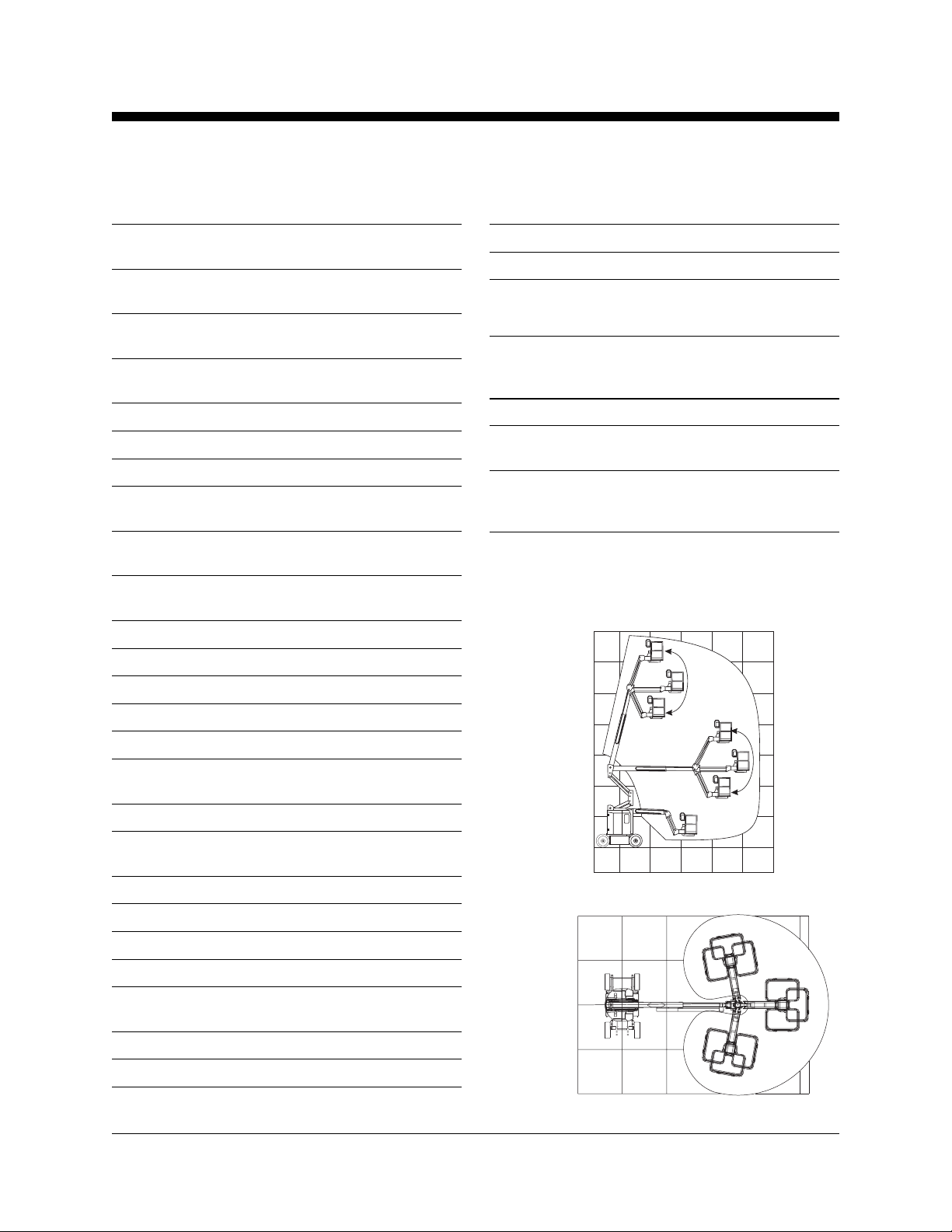

Specifikationer
Maks. arbejdshøjde - 11 m
Modeller uden roterende udligger
Maks. arbejdshøjde - 10,7 m
Modeller med roterende udligger
Maks. platformshøjde - 9,1 m
Modeller uden roterende udligger
Maks. platformshøjde - 8,8 m
Modeller med roterende udligger
Maks. højde, helt sænket 2 m
Maks. vandret rækkevidde 6,4 m
Bredde 1,2 m
Længde, sænket - 5,1 m
Modeller uden roterende udligger
Længde, sænket - 5,3 m
Modeller med roterende udligger
Maks. belastningsevne 227 kg
(platform på 117 cm)
Akselafstand 1,6 m
Venderadius (udvendig) 3,0 m
Frihøjde 8,9 cm
Hydrauliktankens kapacitet 15 liter
Vægt Se typeskiltet
(maskinens vægt varierer alt efter
den aktuelle ekstraudstyrskonfiguration)
Luftbårne støjemissioner 70 dB
Maks. støjniveau ved normale arbejdsstationer
(A-vægtet)
Kørehastigheder
Kørehastighed, sænket 0 - 5,3 km/t
12,2 m/8,2 sek
Kørehastighed, 0 - 1,0 km/t
bomme hævet 12,2 m/40 sek
eller forlænget
Det er Genies politik løbende at forbedre vore
produkter. Produktspecifikationerne kan ændres
uden varsel eller ansvar.
9,1 m
+75°
Venderadius (indvendig) 1,7 m
Drejekransrotation 359°
Drejekransens ”halesving” 0°
Strømkilde 8 gruppe-L16,
6V 350AH-batterier
Styreenheder 24V DC, proportionale
Platformens mål, 1,17 m x 76 cm
(længde x bredde)
Platformsnivellering selvnivellering
Platformsrotation 180°
Udliggerrotation (ekstraudstyr) 200°
Vekselstrømstik på platform standard
Maks. hydraulisk tryk 193 bar
(bomfunktioner)
Dækstørrelse (massivgummi) 56 x 18 x 45 cm
Klatreevne, sænket 25%
1,5 m
1,5 m
3m
0m
3m
7,6 m
6,1 m
4,6 m
3m
1,5 m
0m
4,6 m
+75°
-72°
6,1 m
-72°
1,5 m
0m
0m 3m1,5 m 4,6 m 6,1 m
3m
30 Genie Z-30/20N Reservedelsnr. 43651DA
Page 33
Genie North America
Telefon 425.881.1800
Afgiftsfri USA og Canada
Genie Australia Pty Ltd.
800.536.1800
Fax 425.883.3475
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Genie Scandinavia
Telefon +46 31 3409612
Fax +46 31 3409613
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Holland
Telefon +31 10 220 7911
Fax +31 10 220 6642
Udgivet af:
Loading...
