Page 1

Brukerhåndbok

150 180

Serienummerområde

fra SX15015-101

fra SX18015-293

med vedlikeholdsinformasjon

Oversettelse av originale instrukser Third Edition Second Printing Part No. 1262336NW

Page 2

Brukerhåndbok Tredje utgave • Andre opplag

Front Matter

Innhold

Innledning ............................................................. 1

Forklaringer på symboler og faremerking ............. 4

Generell sikkerhet ................................................. 6

Personsikkerhet .................................................... 9

Sikkerhet på arbeidsplassen ............................... 10

Tegnforklaring ..................................................... 18

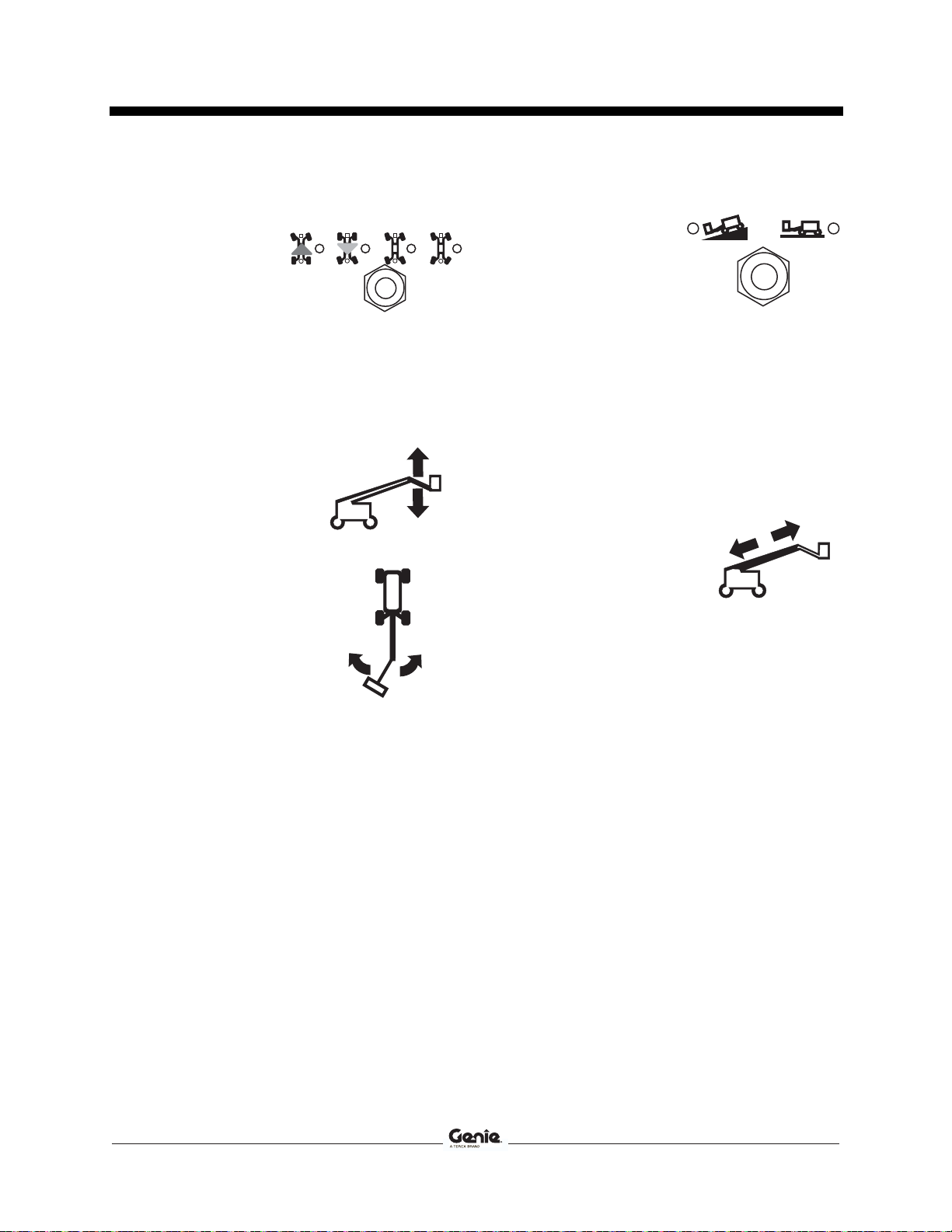

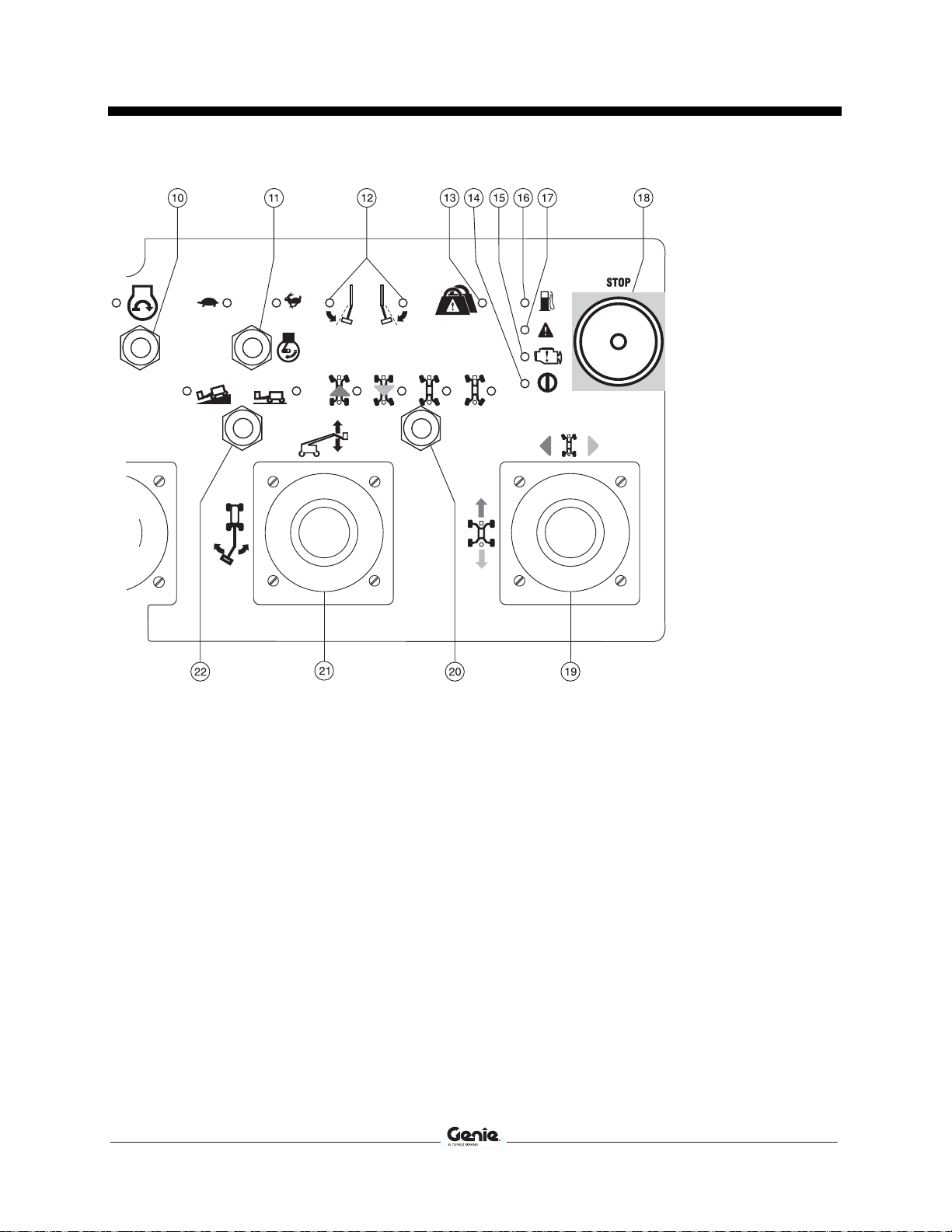

Styreanordninger ................................................ 19

Inspeksjoner ........................................................ 28

Betjeningsinstrukser ............................................ 44

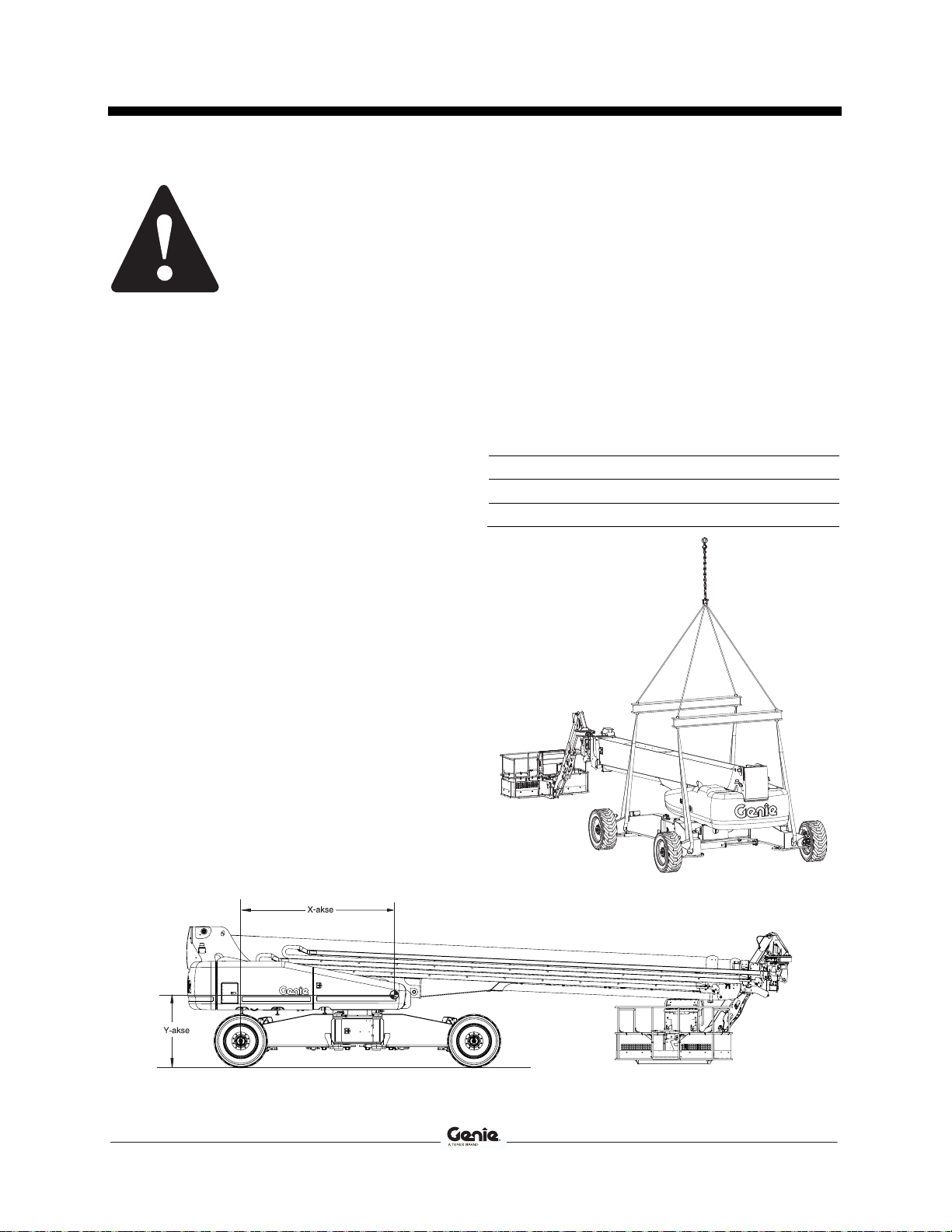

Instrukser for transport og løfting ........................ 56

Vedlikehold ......................................................... 62

Spesifikasjoner .................................................... 66

Tredje utgave: andre opplag, oktober 2015

Genie er et registrert varemerke for Terex South Dakota, Inc. i USA og i flere andre land.

I overensstemmelse med EU-direktiv 2006/42/EF Se EF-samsvarserklæring.

SX-150 • SX-180 Delenr. 1262336NW

Page 3

Tredje utgave • Andre opplag Brukerhåndbok

Innledning

Om denne håndboken

Bruksområde

Vi i Genie takker for at du valgte vår maskin. Brukerens sikkerhet er vår høyeste prioritet. Dette oppnås best når vi alle bidrar. Denne boken er en håndbok for bruk og daglig vedlikehold for brukeren eller operatøren av en Genie-maskin.

Denne håndboken skal anses som en permanent del av maskinen, og skal til enhver tid oppbevares sammen med maskinen. Kontakt Genie dersom du har spørsmål.

Produktmerking

Maskinens serienummer finner du på serienummermerket.

Maskinen er kun laget for å løfte personell, verktøy og materialer til en arbeidsplass over bakken.

Bulletindistribusjon og samsvar

Brukernes sikkerhet har høyeste prioritet hos Genie. Ulike bulletiner brukes av Genie for å formidle viktig sikkerhets- og produktinformasjon til forhandlere og maskineiere.

Informasjonen i bulletinene er knyttet til spesifikke maskiner ved at maskinmodell og serienummer er angitt.

Bulletiner distribueres til sist registerte eier og dennes forhandler, så det er viktig at du registrerer maskinen og sørger for at kontaktinformasjonen din er oppdatert.

Av hensyn til brukernes sikkerhet og for å sikre pålitelig drift av maskinen må du sørge for å følge instruksene i bulletinene.

Delenr. 1262336NW SX-150 • SX-180 1

Page 4

Brukerhåndbok Tredje utgave • Andre opplag

Innledning

Kontakte produsenten

Iblant kan det være nødvendig å kontakte Genie. Når du gjør det, vær klar til å oppgi maskinens modellnummer og serienummer, samt ditt navn og kontaktinformasjon. Som et minimum bør Genie kontaktes ved følgende tilfeller:

rapportering av ulykker

spørsmål om bruk av produktet og sikkerhet

standarder og informasjon om overholdelse av forskrifter

oppdatering av eierinformasjon, som f.eks. endring av eier eller av din kontaktinformasjon. Se Eierskifte under.

Eierskifte

Ved å bruke noen minutter på å oppdatere eierinformasjon vil du sikre at du mottar viktig sikkerhets-, vedlikeholds- og bruksinformasjon som gjelder for din maskin.

Registrer maskinen din ved å besøke oss på nettet på www.genielift.com eller ved å ringe oss på 1-800-536-1800.

Fare

Dersom instruksjonene og sikkerhetsreglene i denne håndboken ikke følges, kan det føre til dødsfall eller alvorlige personskader.

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen.

1 Unngå farlige situasjoner.

Les og sørg for at du har forstått sikkerhetsreglene før du går videre til neste del.

2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

 Du har lest, forstått og følger produsentens

instruksjoner og sikkerhetsregler – samt sikkerhets- og brukerhåndbøker og merkingen på maskinen.

 Du har lest, forstått og følger arbeidsgivers

sikkerhetsregler og reglement for arbeidsplassen.

 Du har lest, forstått og følger alle aktuelle

forskrifter fra myndighetene.

 Du har gjennomgått kvalifisert opplæring i

sikker bruk av maskinen.

2 SX-150 • SX-180 Delenr. 1262336NW

Page 5

Tredje utgave • Andre opplag Brukerhåndbok

Innledning

Vedlikehold av sikkerhetsmerker

Erstatt alle manglende eller skadde sikkerhetsmerker. Tenk alltid på brukerens sikkerhet. Rengjør sikkerhetsmerkene med mildt såpevann. Ikke bruk løsemiddelbaserte rengjøringsmidler. Da kan sikkerhetsmerkene bli ødelagt.

Fareklassifisering

Merkingen på denne maskinen benytter symboler, fargekoder og ord som angir følgende:

Sikkerhetssymbol – varsler deg om potensiell fare for personskade. Følg alle sikkerhetsmeldinger som følger dette symbolet, for å forhindre mulig personskade eller død.

Indikerer en farlig situasjon som, dersom den ikke unngås, vil føre til død eller alvorlig personskade.

Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til død eller alvorlig personskade.

Indikerer en farlig situasjon som, dersom den ikke unngås, kan føre til små eller moderate personskader.

Indikerer en advarsel om materielle skader.

Delenr. 1262336NW SX-150 • SX-180 3

Page 6

Brukerhåndbok Tredje utgave • Andre opplag

Forklaringer på symboler og faremerking

Klemfare

Fare for elektrisk støt

Fare for elektrisk støt Unngå kontakt Koble fra batteriet

Ikke kom i nærheten av bevegelige deler.

Hold påkrevd sikkerhetsavstand.

Klemfare Høye hindringer Kollisjonsfare

Fare for velt Fare for velt Fare for velt

Les brukerhåndboken

Eksplosjonsfare

Røyking forbudt. Unngå åpen flamme. Stopp motoren.

Brannfare Røyking forbudt Eksplosjonsfare Ikke trå her

Eksplosjonsfare Fare for forbrenning Brannslukningsapparat

Festepunkt for stropper

4 SX-150 • SX-180 Delenr. 1262336NW

Page 7

Tredje utgave • Andre opplag Brukerhåndbok

Forklaringer på symboler og faremerking

Instruksjoner for festing av plattform

Instruksjoner for festing og løfting Transportfeste Løftepunkt

Vindstyrke Maksimumskapasitet

Gjenopprettingsprosedyre hvis tiltealarmen utløses når en bom er hevet.

Vekten av sveiseapparatet reduserer kapasiteten

Hjullast Dekkspesifikasjoner

Ikke bruk eter eller andre former for starthjelp med høy energi på maskiner med glødeplugger

Spenning – strøm til plattform

Trykk – luftslange til plattform

Plattform opp i bakken:

1 Senk bom. 2 Trekk inn bom.

Plattform ned i bakken:

1 Trekk inn bom. 2 Senk bom.

Fargekodede retningspiler

Delenr. 1262336NW SX-150 • SX-180 5

Rullefare Manuell kraft

Kun opplært og autorisert personell har tilgang

Page 8

Brukerhåndbok Tredje utgave • Andre opplag

Generell sikkerhet

82487 B

114252 A

114249 A

82481 B

6 SX-150 • SX-180 Delenr. 1262336NW

Page 9

Tredje utgave • Andre opplag Brukerhåndbok

Generell sikkerhet

219958

161688

133067

114248

114248 B

161691

219958

161691

161688

114258

133067

82487

82487 B

Delenr. 1262336NW SX-150 • SX-180 7

Page 10

Brukerhåndbok Tredje utgave • Andre opplag

Generell sikkerhet

114249 A

114252 A

82481 B

8 SX-150 • SX-180 Delenr. 1262336NW

Page 11

Tredje utgave • Andre opplag Brukerhåndbok

Personsikkerhet

Sikkerhetsutstyr

Utstyr for sikring mot fall (PFPE) er påkrevd ved bruk av denne maskinen.

Alle brukere må benytte sikkerhetsbelte eller sele i henhold til offentlige forskrifter. Fest sikkerhetstauet til forankringen på plattformen.

Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.

Alt PFPE må være i samsvar med aktuelle offentlige forskrifter, og må inspiseres og anvendes i henhold til PFPE-produsentens instruksjoner.

Delenr. 1262336NW SX-150 • SX-180 9

Page 12

Brukerhåndbok Tredje utgave • Andre opplag

Sikkerhet på arbeidsplassen

Fare for elektrisk støt

Denne maskinen er ikke isolert og vil ikke gi noen beskyttelse mot elektrisk støt.

Følg alle lokale og nasjonale forskrifter angående minimumsavstand til elektriske ledninger. Overhold minimumsavstandene i tabellen under.

Spenning i ledning Påkrevd sikkerhetsavstand

0 til 50 KV 3,05 m 50 til 200 KV 4,60 m 200 til 350 KV 6,10 m 350 til 500 KV 7,62 m 500 til 750 KV 10,67 m 750 til 1 000 KV 13,72 m

Ta med i beregningen at plattformen kan bevege seg, og at ledningene kan svaie, og se opp for sterk vind og vindkast.

Ikke rør maskinen dersom den er i kontakt med strømførende ledninger. Personell på bakken eller på plattformen må ikke røre eller betjene maskinen før de strømførende ledningene er koblet fra.

Ikke bruk maskinen i tordenvær eller storm.

Ikke bruk maskinen som jording ved sveising.

Fare for velt

Den totale vekten av personer, utstyr og materialer må ikke overstige plattformens maksimumskapasitet for det begrensede eller ubegrensede bevegelsesområdet.

Maks plattformkapasitet

Maks. antall personer

Vekten av tilleggsutstyr, f.eks. rørkrybber og sveiseapparat, vil redusere plattformens kapasitet og må trekkes fra plattformkapasiteten. Se merkingen av ekstrautstyret og tilbehøret.

Ved bruk av tilbehør: Les, sørg for at du forstår og følg all merking, instruksjoner og håndbøker som følger med.

340 kg

10 SX-150 • SX-180 Delenr. 1262336NW

Page 13

Tredje utgave • Andre opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Bommen må kun heves eller forlenges dersom maskinen er plassert på et fast og plant underlag.

Ikke bruk tiltealarmen som indikator på om maskinen står plant. Tiltealarmen på plattformen utløses kun når maskinen står svært skrått.

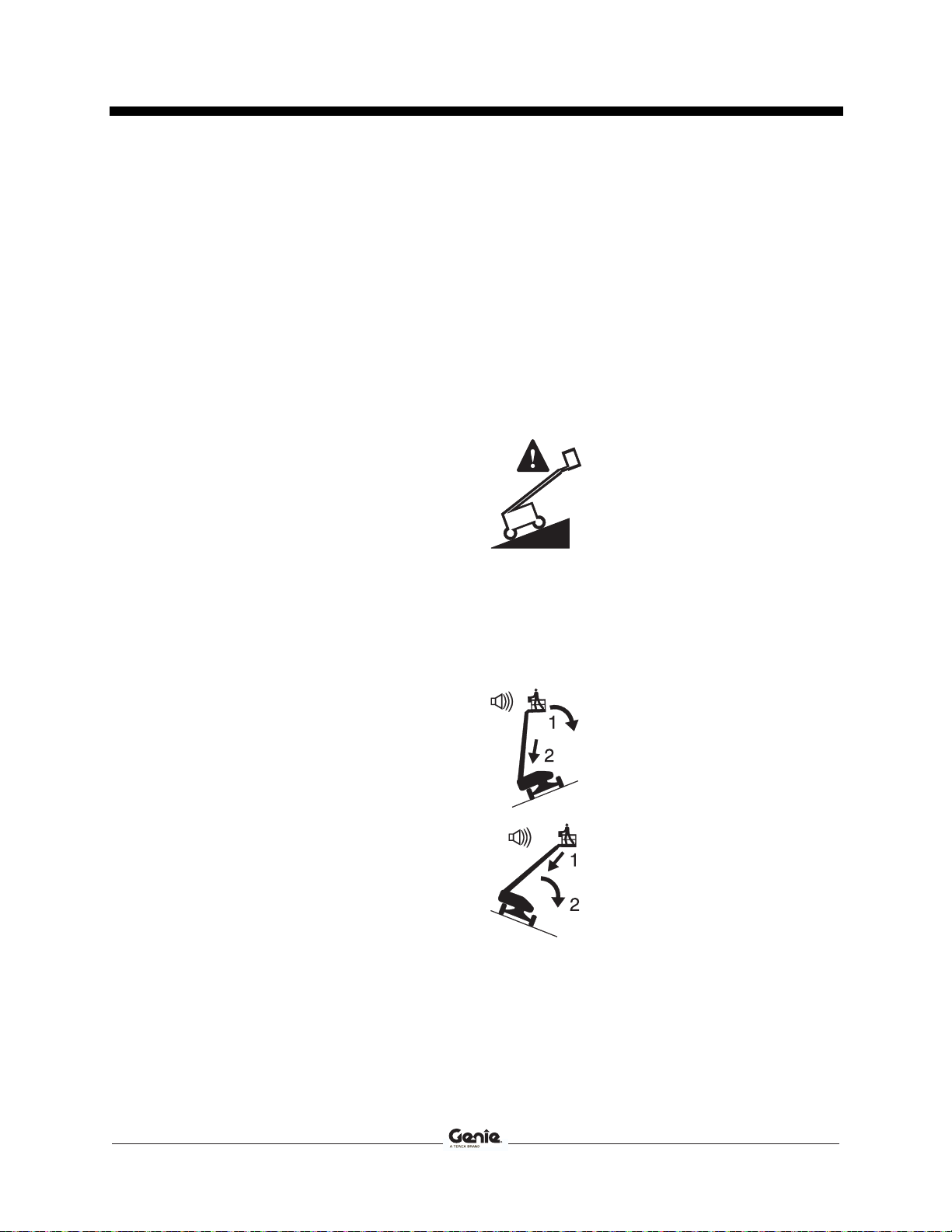

Dersom tiltealarmen utløses med plattformen opp i bakken:

1 Senk bommen. 2 Trekk inn bommen.

Dersom tiltealarmen utløses med plattformen ned i bakken:

1 Trekk inn bommen. 2 Senk bommen.

Ikke hev bommen når vindstyrken er over 12,5 m/s. Hvis vindstyrken overstiger 12,5 m/s når bommen er hevet, senk bommen og avslutt bruken av maskinen.

Vær svært forsiktig dersom tiltealarmen utløses med plattformen hevet. Indikatorlampen for maskin ikke i vater vil lyse, og kjørefunksjonen i én eller begge retninger vil ikke fungere. Kartlegg situasjonen rundt bommen i hellingen som vist under. Følg trinnene for å senke bommen før maskinen flyttes til et fast, plant underlag. Ikke roter bommen mens den senkes.

Gjennopprettingsmodus skal kun benyttes av opplært og autorisert personell.

Ikke bruk maskinen i sterk vind eller sterke vindkast. Ikke øk flatearealet på plattformen eller lasten. Økning av arealet som utsettes for påvirkning av vind, vil gjøre maskinen mer ustabil.

Delenr. 1262336NW SX-150 • SX-180 11

Page 14

Brukerhåndbok Tredje utgave • Andre opplag

Sikkerhet på arbeidsplassen

Vær ekstremt forsiktig, og kjør med lav hastighet og med maskinen sammenslått over ujevnt terreng, skrot, ustabilt eller glatt underlag og nær hull og skrenter.

Ikke endre eller koble ut maskindeler som på noe vis virker inn på sikkerhet og stabilitet.

Ikke skift ut deler som er vitale for maskinens stabilitet, med deler med annen vekt eller andre spesifikasjoner.

Dekk som er montert fra fabrikken, må ikke erstattes med dekk med andre spesifikasjoner eller en annen ply-rating.

Ikke kjør maskinen med bommen hevet eller forlenget på eller nær ujevnt terreng, ustabilt underlag eller under andre farlige forhold.

Ikke bruk maskinen som kran.

Ikke skyv maskinen eller andre gjenstander med bommen.

Ikke la bommen komme i kontakt med andre objekter.

Ikke bind bommen eller plattformen fast til andre objekter.

Ikke plasser last slik at den stikker ut over plattformens yttergrenser.

Ikke skyv deg fra eller trekk deg mot gjenstander utenfor plattformen.

Maks. tillatt manuell kraft – CE 400 N

Ikke bruk luftfylte dekk. Disse maskinene er utstyrt med skumfylte dekk. Hjulvekten er avgjørende for stabiliteten.

Ikke bruk plattformkontrollene til å frigjøre plattformen dersom den sitter fast, eller normal bevegelse hindres av andre gjenstander. Alt personell må fjernes fra plattformen før ethvert forsøk på å frigjøre plattformen ved hjelp av kontrollene på bakken.

Ikke modifiser eller endre en løftbar arbeidsplattform uten at produsenten har gitt skriftlig tillatelse på forhånd. Montering av tilleggsutstyr for festing av verktøy eller materialer på plattformen, stigbrettet eller rekkverket kan øke vekten på plattformen og overflatearealet på plattformen eller lasten.

12 SX-150 • SX-180 Delenr. 1262336NW

Page 15

Tredje utgave • Andre opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Ikke plasser eller fest fast eller overhengende last på noen deler av denne maskinen.

Fare ved bruk i helling

Ikke kjør maskinen i hellinger som er brattere enn den maksimale hellingen oppover, nedover eller sidelengs som maskinen takler. Den angitte maksimale hellingen for maskinen gjelder kun når maskinen er sammenslått.

Ikke plasser stiger eller stillaser på plattformen eller mot noen del av denne maskinen.

Ikke transporter verktøy og materialer hvis de ikke er fordelt jevnt og kan håndteres på en trygg måte av personen(e) på plattformen.

Ikke bruk denne maskinen på et bevegelig eller mobilt underlag eller kjøretøy.

Sørg for at dekkene er i god stand, og at hjulmutrene er godt tilskrudd.

Maksimal helling, sammenslått posisjon

Plattform ned i bakken 35 % (19°) Plattform opp i bakken 35 % (19°) Sideveis helling 25 % (14°)

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft. Se ”Kjøring i en helling” i betjeningsinstruksjonene.

Delenr. 1262336NW SX-150 • SX-180 13

Page 16

Brukerhåndbok Tredje utgave • Andre opplag

Sikkerhet på arbeidsplassen

Fallfare

Alle brukere må benytte sikkerhetsbelte eller sele i henhold til offentlige forskrifter. Fest sikkerhetstauet til forankringen på plattformen.

Ikke sitt, stå eller klatre på plattformens rekkverk. Stå støtt på plattformen til enhver tid.

Ikke klatre ned fra plattformen når den er hevet.

Kollisjonsfare

Vær oppmerksom på begrenset sikt og blindsoner når du kjører eller betjener maskinen.

Vær oppmerksom på bommens posisjon og bakendens svingradius ved rotasjon.

Kontroller arbeidsplassen for høye hindringer og andre mulige farer.

Vær oppmerksom på klemfare når du holder fast i plattformens rekkverk.

Hold plattformen fri for skrot.

Senk rekkverket på plattformen midt på, eller lukk grinden på plattformen før bruk.

Ikke gå ut av eller inn på plattformen uten at maskinen er sammenslått og plattformen er på bakkenivå.

Alle brukere må følge arbeidsgivers, arbeidsstedets og myndighetenes forskrifter angående bruk av personlig verneutstyr.

14 SX-150 • SX-180 Delenr. 1262336NW

Page 17

Tredje utgave • Andre opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for kjøre- og styrefunksjoner.

Ikke senk bommen uten at området under er fritt for personer og hindringer.

Begrens hastigheten ved forflytting ut fra kjøreforholdene (underlag, trafikk, helling, personer i området) og andre faktorer som kan medføre kollisjonsfare.

Ikke bruk bommen i nærheten av kraner uten at kranen er avsperret og/eller forholdsregler er tatt for å forhindre en eventuell kollisjon.

Bruk av maskinen til lek og stunt er forbudt.

Fare for personskade

Sørg alltid for god ventilasjon ved bruk av maskinen for å unngå kullosforgiftning.

Ikke bruk maskinen dersom den lekker hydraulisk olje eller luft. En luftlekkasje eller lekkasje av hydraulisk olje kan trenge gjennom huden og/eller forårsake brannskader.

Uheldig kontakt med maskindeler under ethvert deksel vil medføre alvorlig personskade. Kun faglært vedlikeholdspersonell skal åpne slike deksler. Bruker bør kun åpne slike deksler ved inspeksjon før bruk. Alle deksler må være lukket og sikret når maskinen er i bruk.

Eksplosjons- og brannfare

Ikke start motoren hvis du lukter eller oppdager flytende petroleumsgass (LPG), bensin, diesel eller andre eksplosive stoffer.

Ikke fyll drivstoff mens motoren er i gang.

Sørg for god plass og god ventilasjon ved fylling av drivstoff og lading av batteri, og unngå gnister, åpen ild og tente sigaretter.

Ikke bruk maskinen eller lad batteriene på farlige steder eller steder hvor det kan forekomme brennbare eller eksplosive gasser eller partikler.

Ikke spray eter inn i maskiner med glødeplugger.

Delenr. 1262336NW SX-150 • SX-180 15

Page 18

Brukerhåndbok Tredje utgave • Andre opplag

Sikkerhet på arbeidsplassen

Fare ved skade på maskinen

Ikke bruk en ødelagt maskin eller en maskin som ikke virker som den skal.

Inspiser maskinen grundig før bruk, og test alle funksjoner før hvert arbeidsskift. Merk en ødelagt maskin umiddelbart, og ta den ut av drift.

Forsikre deg om at alt vedlikehold er utført i henhold til denne håndboken og gjeldende Genie-servicehåndbok.

Sørg for at all merking er på plass, og at den er leselig.

Sørg for at bruker-, sikkerhets- og ansvarshåndbøkene er komplette og leselige, og at de ligger i oppbevaringsboksen på maskinen.

Fare for skader på maskindeler

Ikke bruk batteri eller lader med mer enn 12 V spenning for å starte motoren med startkabler.

Ikke bruk maskinen som jording ved sveising.

Batterisikkerhet

Forbrenningsfare

Eksplosjonsfare

Batterier inneholder syre. Bruk alltid verneklær og vernebriller når du jobber med batterier.

Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.

Hold gnister, flammer og tente sigaretter unna batteriene. Batterier skiller ut en eksplosiv gass.

Ikke bruk maskinen på steder hvor det kan være sterke magnetfelt.

Fare for elektrisk støt

Unngå kontakt med batteripolene.

16 SX-150 • SX-180 Delenr. 1262336NW

Page 19

Tredje utgave • Andre opplag Brukerhåndbok

Sikkerhet på arbeidsplassen

Sikkerhetsregler for rørkrybbe

Les, sørg for at du forstår, og følg alle advarsler og instruksjoner som følger med rørkrybbene.

Ikke overstig godkjent lastekapasitet. Rørkrybbesettet og vekten i rørkrybbene vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.

Rørkrybbesettet veier 9,5 kg.

Rørkrybbesettets maksimumskapasitet er 91 kg.

Vekten av rørkrybbesettet og lasten i rørkrybbene kan begrense det maksimale antallet personer på plattformen.

Sentrer lasten på plattformen.

Fest lasten til plattformen.

Ikke blokker plattformens inngang eller utgang.

Ikke blokker plattformkontrollene eller den røde nødstoppknappen.

Ikke betjen maskinen dersom du ikke har fått tilstrekkelig opplæring og er klar over alle farene forbundet med å forflytte en plattform med en overhengende last.

Ikke utsett maskinen for horisontale krefter eller sidelengs belastning ved å heve eller senke en last som sitter fast, eller en overhengende last.

Fare for elektrisk støt: Hold rør unna alle strømførende ledninger.

Sikkerhet ved sveising

Les, forstå og følg alle advarsler og instruksjoner som følger med sveiseapparatet.

Ikke koble til sveiseelektroder eller -kabler uten at sveiseapparatet er slått av ved kontrollpanelet på plattformen.

Sørg for at sveisekablene er riktig tilkoblet før sveising, og at sveiseapparatet er skikkelig jordet.

Vekten av sveiseapparatet vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.Strømforsyningen til sveiseapparatet veier 34 kg.

Ikke bruk sveiseapparatet hvis du ikke har et brannslukningsapparat i umiddelbar nærhet. Dette i henhold til OSHA-regulativ 1926.352(d).

Låsing etter bruk

1 Finn en sikker parkeringsplass – et fast og

plant underlag, uten hindringer og trafikk.

2 Trekk inn og senk bommen til sammenslått

posisjon.

3 Roter dreieskiven til bommen befinner seg

mellom hjulene i svingende ende.

4 Vri nøkkelbryteren til ”av”-posisjon, og fjern

nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.

Delenr. 1262336NW SX-150 • SX-180 17

Page 20

Brukerhåndbok Tredje utgave • Andre opplag

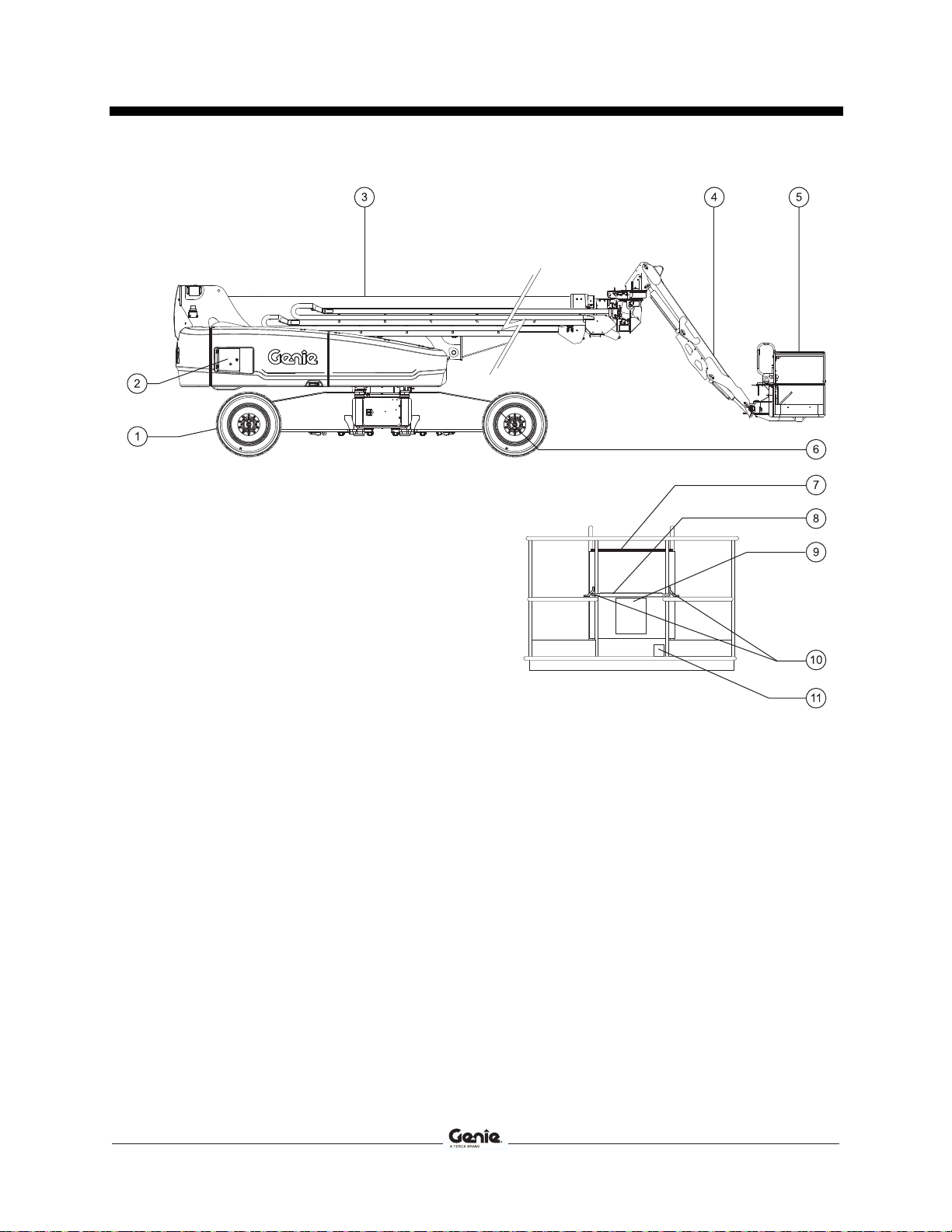

Tegnforklaring

1 Hjul i ikke-svingende ende 2 Bakkekontroll 3 Bom 4 Jibbebom 5 Plattform

7 Plattformkontroll 8 Skyvbar midtstolpe 9 Beholder til håndbok 10 Festepunkt for stropper 11 Pedal

6 Hjul i svingende ende

18 SX-150 • SX-180 Delenr. 1262336NW

Page 21

Tredje utgave • Andre opplag Brukerhåndbok

Styreanordninger

230984 A

Bakkekontrollpanel

1 LCD-skjerm 2 Knapp for valg av hastighet 3 Rød nødstoppknapp 4 knapp for glødeplugg 5 Nøkkelbryter for valgene

av/bakke/plattform

6 Knapp for start av motor 7 Knapp som hever/senker

plattformen

8 Knapp som hever/senker

jibbebom

9 Knapper for å forlenge /

trekke inn bom

10 20 A sikring for systemkrets 11 Alarm 12 Nøkkelbryter for

overstyring/gjenoppretting

13 Knapp for høyrerotasjon av

plattform

14 Knapp for venstrerotasjon av

plattform

15 Knapp for høyrerotasjon av

jibbebom

16 Knapp for venstrerotasjon av

jibbebom

Delenr. 1262336NW SX-150 • SX-180 19

17 Knapp for høy hastighet 18 Knapp for lav hastighet 19 Knapp for venstrerotasjon av

dreieskive

20 Knapp for høyrerotasjon av

dreieskive

21 Nødstrømknapp 22 Knapper for å heve/senke

bom

23 Kontrollknapper for

LCD-skjerm

24 Rotasjonsindikator for

jibbebom (driftskapasitet)

Page 22

Brukerhåndbok Tredje utgave • Andre opplag

Styreanordninger

Bakkekontrollpanel

1 LCD-skjerm

abc de

a indikator for lavt drivstoffnivå b indikator for motoroljetrykk c indikator for vanntemperatur d nødstrømindikator e turtalllindikator f timeteller

2 Knapp for valg av hastighet

Trykk på knappen for valg av motorhastighet for å velge motorhastighet. Når pilen over kaninen lyser, går motoren på høy tomgangshastighet. Når pilen over skilpadden lyser, går motoren på lav tomgangshastighet.

3 Rød nødstoppknapp

Trykk inn den røde nødstoppknappen til ”av”-posisjon for å stoppe alle funksjoner og slå av motoren. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.

4 knapp for glødeplugg (hvis utstyrt med

manuelle glødeplugger) Trykk inn og hold inne glødepluggknappen i

3 til 5 sekunder.

5 Nøkkelbryter for valgene av/bakke/plattform

Vri nøkkelbryteren til ”av”-posisjon, og maskinen vil være slått av. Vri nøkkelbryteren til bakkeposisjon, og bakkekontrollene vil fungere. Vri nøkkelbryteren til plattformposisjon, og plattformkontrollene vil fungere.

6 Knapp for start av motor

Trykk på startknappen for å starte motoren.

7 Knapp som hever/senker plattformen

Trykk på heveknappen for plattformen, og plattformen vil heves. Trykk på senkeknappen for plattformen, og plattformen vil senkes.

8 Knapp som hever/senker jibbebom

Trykk på heveknappen for jibbebommen, og jibbebommen vil heves. Trykk på senkeknappen for jibbebom, og jibbebommen vil senkes.

9 Knapper for å forlenge / trekke inn bom

Trykk på forlengelsesknappen for bom, og bommen vil forlenges. Trykk på knappen som trekker inn bommen, og bommen vil trekkes inn.

10 20 A sikring for systemkrets 11 Alarm 12 Nøkkelbryter for overstyring/gjenoppretting

Posisjon for overstyringsnøkkel skal kun benyttes for å få plattformen i vater dersom bakkekontrolldisplayet viser at plattformen ikke er i vater (P22), og bryterne for justering av plattform ikke fungerer. Se betjeningsinstruksjonene.

Posisjon for gjennopprettingsnøkkel skal kun benyttes av opplært og autorisert personell.

20 SX-150 • SX-180 Delenr. 1262336NW

Page 23

Tredje utgave • Andre opplag Brukerhåndbok

Styreanordninger

13 Knapp for høyrerotasjon av plattform

20 Knapp for høyrerotasjon av dreieskive

Trykk på knappen som roterer plattformen mot høyre, og plattformen vil rotere mot høyre.

14 Knapp for venstrerotasjon av plattform

Trykk på knappen som roterer plattformen mot venstre, og plattformen vil rotere mot venstre.

15 Knapp for høyrerotasjon av jibbebom

Trykk på knappen for høyrerotasjon av jibbebommen, og jibbebommen vil rotere mot høyre.

16 Knapp for venstrerotasjon av jibbebom

Trykk på knappen for venstrerotasjon av jibbebommen, og jibbebommen vil rotere mot venstre.

17 Knapp for høy hastighet

Trykk på knappen for høy hastighet for å aktivere høy hastighet for funksjonene på bakkekontrollen.

18 Knapp for lav hastighet

Trykk på knappen for lav hastighet for å aktivere lav hastighet for funksjonene på bakkekontrollen.

Trykk på knappen som roterer dreieskiven mot høyre, og dreieskiven vil rotere mot høyre.

21 Nødstrømknapp

Bruk nødstrøm dersom den primære strømkilden (motoren) svikter. Hold nødstrømknappen inne samtidig som du aktiverer ønsket funksjon.

22 Knapper for å heve/senke bom

Trykk på heveknappen for bom, og bommen vil heves. Trykk på senkeknappen for bom, og bommen vil senkes.

23 Kontrollknapper for LCD-skjerm 24 Rotasjonsindikator for jibbebom

(driftskapasitet) Ved fortsatt rotasjon av jibbebommen vil en pil

blinke over indikatoren for rotasjon av jibbebommen. Roter jibbebom til venstre for å fortsette.

Det er ingen blinkende pil for venstrerotasjon av jibbebom. Roter jibbebom til høyre for å fortsette.

19 Knapp for venstrerotasjon av dreieskive

Trykk på knappen som roterer dreieskiven mot venstre, og dreieskiven vil rotere mot venstre.

Delenr. 1262336NW SX-150 • SX-180 21

Page 24

Brukerhåndbok Tredje utgave • Andre opplag

Styreanordninger

Plattformens kontrollpanel

1 Hornknapp 2 Indikatorlampe for plattform

ikke i vater

3 Indikatorlampe for maskin i

helling

4 Indikatorlampe for senking av

bom

5 Indikatorlampe for

heving/sammentrekking av bom

6 Brukes til valgfritt

tilleggsutstyr

7 Generatorbryter med

indikatorlampe

8 Nødstrømbryter 9 Bryter for glødeplugg med

indikatorlampe

10 Startbryter for motor med

indikatorlampe

11 Bryter med indikatorlampe for

valg av tomgang:

 Kanin: høy tomgang  Skilpadde: lav tomgang

12 Indikatorlampe for rotasjon av

jibbebom (driftskapasitet)

13 Indikatorlampe for overlast av

plattform

14 Indikatorlampe for strøm 15 Indikatorlampe for motorsjekk 16 Indikatorlampe for lavt

drivstoffnivå

17 Indikatorlampe for feil 18 Rød nødstoppknapp

22 SX-150 • SX-180 Delenr. 1262336NW

Page 25

Tredje utgave • Andre opplag Brukerhåndbok

Styreanordninger

19 Dobbeltakslet styrespak for

kjøre- og styrefunksjon ELLER Kontrollspak for kjørefunksjoner og tommelbryter for styrefunksjon

20 Bryter for valg av styremodus

med indikatorlamper

21 Dobbeltakslet styrespak som

hever/senker jibbebommen og roterer den mot høyre/venstre

22 Bryter for valg av hastighet

med indikatorlamper Symbol for maskin i helling:

lav hastighet i hellinger Symbol for maskin på plant

underlag: Maksimal drift og kjørehastighet

23 Énakslet styrespak for å

forlenge / trekke inn bom

24 Bryter for

forlenging/inntrekking av aksel med indikatorlamper

25 Bryter med indikatorlampe

som aktiverer kjøring

26 Dobbeltakslet styrespak for å

heve/senke bom og rotere dreieskive mot høyre/venstre

27 Bryter for rotasjon av

plattform

28 Bryter for justering av

plattform

Delenr. 1262336NW SX-150 • SX-180 23

Page 26

Brukerhåndbok Tredje utgave • Andre opplag

Styreanordninger

Plattformens kontrollpanel

1 Hornknapp

Trykk inn denne knappen, og hornet vil lyde. Slipp opp knappen, og hornet vil stoppe.

2 Indikatorlampe for plattform ikke i vater

Rett opp plattformen til lampen slukker. Vippebryteren for justering av plattform vil kun virke i den retningen som retter opp plattformen.

3 Indikatorlampe for maskin ikke i vater

Lampen lyser når plattformen er hevet og maskinene står i en bratt helling. Kjørefunksjonen i én eller begge retninger vil ikke fungere. Rotasjon av dreieskiven kan også være deaktivert.

4 Indikatorlampe for senking av bom

Senk bommen til lampen slukker.

5 Indikatorlampe for heving/sammentrekking av

bom Senk / trekk inn bommen til lampen slukker.

6 Brukes til valgfritt tilleggsutstyr

8 Nødstrømbryter med indikatorlampe

Bruk nødstrøm dersom den primære strømkilden (motoren) svikter. Trykk inn pedalen og beveg samtidig nødstrømbryteren og aktiver ønsket funksjon. Indikatorlampen vil lyse når nødstrøm brukes.

9 Bryter for glødeplugg med indikatorlampe

Beveg denne bryteren og hold den inne i 3 til 5 sekunder for å aktivere glødepluggene.

10 Startbryter for motor med indikatorlampe

Beveg startbryteren for å starte motoren. Indikatorlampen for start av motor vil blinke mens motoren startes og lyse når motoren går.

11 Bryter med indikatorlampe for valg av

tomgang:

Beveg på denne bryteren for å velge tomgangsinnstilling for motoren. Kaninsymbol indikerer at høy tomgang er valgt. Skilpaddesymbol indikerer at lav tomgang er valgt.

7 Generatorbryter med indikatorlampe

Beveg generatorbryteren for å slå på generatoren. Beveg bryteren igjen for å slå av generatoren.

24 SX-150 • SX-180 Delenr. 1262336NW

Page 27

Tredje utgave • Andre opplag Brukerhåndbok

Styreanordninger

12 Indikatorlampe for rotasjon av jibbebom

(driftskapasitet) Fortsatt høyrerotasjon av jibbebom vil føre til

at indikatorlampen for rotasjon av jibbebom vil blinke. Roter jibbebom til venstre for å fortsette.

Det er ingen blinkende indikatorlampe for venstrerotasjon av jibbebom. Roter jibbebom til høyre for å fortsette.

13 Indikatorlampe for overlast av plattform

Blinkende lampe indikerer at plattformen er overlastet. Motoren vil stoppe, og ingen funksjoner vil være virksomme. Fjern vekt til lyset slukkes, og start motoren igjen.

14 Indikatorlampe for strøm

Lysende lampe indikerer at maskinen er på.

15 Indikatorlampe for motorsjekk

Lysende lampe indikerer motorfeil.

16 Indikatorlampe for lavt drivstoffnivå

19 Dobbeltakslet styrespak for kjøre- og

styrefunksjon ELLER Kontrollspak for kjørefunksjoner og tommelbryter for styrefunksjon.

Beveg kontrollspaken i samme retning som den blå pilen på kontrollpanelet, og maskinen vil kjøre fremover. Beveg kontrollspaken i den gule pilens retning, og maskinen vil kjøre bakover. Beveg kontrollspaken i den blå trekantens retning, og maskinen vil svinge mot venstre. Beveg kontrollspaken i den gule trekantens retning, og maskinen vil svinge mot høyre. ELLER Beveg kontrollspaken i samme retning som den blå pilen på kontrollpanelet, og maskinen vil kjøre fremover. Beveg kontrollspaken i den gule pilens retning, og maskinen vil kjøre bakover. Trykk inn venstre side av tommelbryteren, og maskinen vil svinge mot venstre. Trykk inn høyre side av tommelbryteren, og maskinen vil svinge mot høyre.

Lysende lampe indikerer at det er lite drivstoff igjen.

17 Indikatorlampe for feil

Lysende lampe indikerer systemfeil.

18 Rød nødstoppknapp

Trykk inn den røde nødstoppknappen til ”av”-posisjon for å stoppe alle funksjoner og slå av motoren. Trekk ut den røde nødstoppknappen til ”på”-posisjon for å bruke maskinen.

Delenr. 1262336NW SX-150 • SX-180 25

Page 28

Brukerhåndbok Tredje utgave • Andre opplag

Styreanordninger

20 Bryter for valg av styremodus med

indikatorlamper

Beveg på bryteren for valg av styremodus for å velge styremodus. Indikatorlampen ved siden av gjeldende styremodus vil lyse.

21 Dobbeltakslet styrespak som hever/senker

jibbebommen og roterer den mot høyre/venstre

Beveg kontrollspaken opp, og jibbebommen vil heves. Beveg kontrollspaken ned, og jibbebommen vil senkes.

Beveg kontrollspaken mot venstre, og jibbebommen vil rotere mot venstre. Beveg kontrollspaken mot høyre, og jibbebommen vil rotere mot høyre.

22 Kjørebryter med indikatorlamper

Beveg kjørebryteren for å velge kjøreinnstilling. Indikatorlampen ved siden av gjeldende innstilling vil lyse.

Symbol for maskin i helling: Lav hastighet i hellinger.

Symbol for maskin på plant underlag: Maksimal drift og kjørehastighet.

23 Énakslet styrespak for å forlenge / trekke inn

bom

Beveg kontrollspaken ned, og bommen vil forlenges. Beveg kontrollspaken opp, og bommen vil trekkes sammen.

26 SX-150 • SX-180 Delenr. 1262336NW

Page 29

Tredje utgave • Andre opplag Brukerhåndbok

Styreanordninger

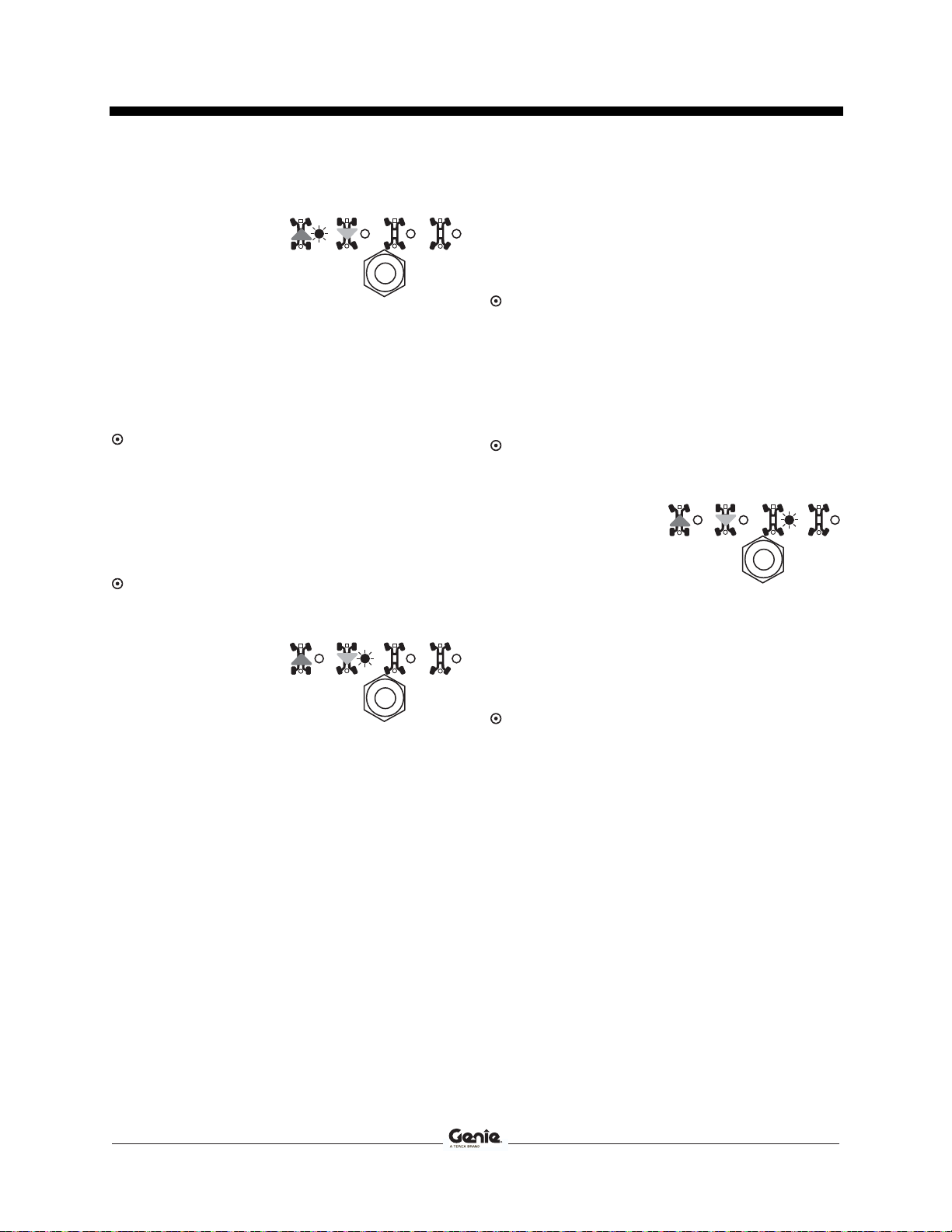

24 Bryter for forlenging/inntrekking av aksel med

indikatorlamper

26 Dobbeltakslet styrespak for å heve/senke bom

og rotere dreieskive mot høyre/venstre

Beveg bryteren for valg av aksel for å velge en akselinnstilling. Indikatorlampene for forlenging og sammentrekking av aksler vil blinke mens akslene er i bevegelse. Indikatorlampen for forlenging av aksler vil lyse når akslene er helt forlenget. Indikatorlampen for sammentrekking av aksler vil lyse når akslene er helt trukket inn.

25 Bryter med indikatorlampe som aktiverer

kjøring

Lysende lampe indikerer at bommen er forbi et av hjulene i svingende ende og kjørefunksjonen er avbrutt. For å kjøre, beveg bryteren for aktivering av kjøring, og beveg kjørespaken sakte vekk fra midten. Bruk de fargekodede retningspilene på plattformboksen og chassiset for se hvilken retning maskinen vil kjøre i.

Beveg kontrollspaken opp, og bommen vil heves. Beveg kontrollspaken ned, og bommen vil senkes.

Beveg kontrollspaken mot venstre, og dreieskiven vil rotere mot venstre. Beveg kontrollspaken mot høyre, og dreieskiven vil rotere mot høyre.

27 Bryter for rotasjon av plattform

Beveg bryteren for rotasjon av plattform til venstre, og plattformen vil rotere mot venstre. Beveg bryteren for rotasjon av plattform til høyre, og plattformen vil rotere mot høyre.

28 Bryter for justering av plattform

Beveg bryteren for justering av plattform oppover, og plattformen vil heves. Beveg bryteren for justering av plattform nedover, og plattformen vil senkes.

Delenr. 1262336NW SX-150 • SX-180 27

Page 30

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner.

2 Inspiser alltid maskinen før bruk.

Grunnleggende inspeksjon før bruk

Det er brukerens ansvar å utføre inspeksjon før bruk samt rutinemessig vedlikehold.

Inspeksjonen før bruk er en visuell inspeksjon utført av brukeren før hvert arbeidsskift. Hensikten med inspeksjonen er å oppdage åpenbare feil med maskinen før brukeren utfører funksjonstesten.

Inspeksjonen før bruk skal også kunne avdekke om rutinemessig vedlikehold må utføres. Kun rutinemessig vedlikehold spesifisert i denne håndboken kan utføres av brukeren.

Les og sørg for at du har forstått prinsippet for inspeksjonen før bruk før du går videre til neste del.

3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

Se listen på neste side, og sjekk hvert punkt.

Ved skade eller ureglementerte avvik fra fabrikktilstand må maskinen merkes og tas ut av drift.

Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner. Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen før funksjonstesten utføres.

Faste vedlikeholdsinspeksjoner skal utføres av kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner og krav angitt i ansvarshåndboken.

28 SX-150 • SX-180 Delenr. 1262336NW

Page 31

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

Inspeksjon før bruk

 Sørg for at bruker-, sikkerhets- og

ansvarshåndbøkene er komplette og leselige, og at de ligger i oppbevaringsboksen på plattformen.

 Sørg for at all merking er på plass, og at den

er leselig. Se avsnittet om inspeksjon.

 Kontroller nivået på den hydrauliske oljen, og

at det ikke er noen oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.

 Kontroller væskenivået i batteriet, og at det

ikke er noen batterivæskelekkasje. Fyll på destillert vann om nødvendig. Se avsnittet om vedlikehold.

 Kontroller motoroljenivået og at det ikke er

noen oljelekkasje. Fyll på olje om nødvendig. Se avsnittet om vedlikehold.

 Kontroller kjølevæskenivået, og at det ikke er

noen kjølevæskelekkasje. Fyll på kjølevæske om nødvendig. Se avsnittet om vedlikehold.

Kontroller at følgende komponenter eller områder ikke er ødelagte, feil installert eller mangler deler, og at det ikke er blitt foretatt uautoriserte endringer:

 Elektriske komponenter, kabling og

elektriske ledninger

 Beskyttelsesputer  Dekk og hjul  Motor med tilhørende deler  Endebrytere og fløyte  Rotasjonssensorer  Styre- og akselsensorer  Alarmer og varsellys (hvis montert)  Muttere, bolter og andre festeanordninger  Plattformgrind eller midtstolpe  Festepunkt for stropper

Kontroller hele maskinen for:

 Sprekker i sveiser eller gods  Bulker eller skader på maskinen  Store mengder rust, korrosjon eller

oksidering

 Forsikre deg om at alle strukturelle og andre

vesentlige komponenter er på plass, og at alle tilhørende festeanordninger og bolter er på plass og tilstrekkelig skrudd til.

 Etter at du har utført inspeksjonen, sørg for at

alle deksler er på plass og låst.

 Hydrauliske slanger, koblinger, sylindere

og forgreininger

 Drivstofftanker og hydrauliske tanker  Motor for kjøring samt dreieskive samt nav

Delenr. 1262336NW SX-150 • SX-180 29

Page 32

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Grunnleggende funksjonstest

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk.

3 Utfør alltid funksjonstester før bruk.

Les og sørg for at du har forstått prinsippet for funksjonstestene før du går videre til neste del.

4 Inspiser arbeidsplassen. 5 Bruk kun maskinen til det den er laget for.

Funksjonstestene er utformet for å kunne oppdage eventuelle funksjonsfeil før maskinen tas i bruk. Brukeren må følge trinn for trinn-instruksjonene for å teste alle maskinfunksjoner.

En maskin som ikke fungerer som den skal, må aldri brukes. Dersom en funksjonsfeil oppdages, må maskinen merkes og tas ut av drift. Reparasjoner kan kun utføres av en kvalifisert servicetekniker i henhold til produsentens spesifikasjoner.

Etter at reparasjonene er utført, må brukeren igjen inspisere maskinen og utføre en ny funksjonstest før bruk.

30 SX-150 • SX-180 Delenr. 1262336NW

Page 33

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

På bakkekontrollpanelet

1 Velg et testområde som er fast, plant og uten

hindringer.

2 Vri bryteren til bakkekontroll. 3 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

Resultat: Varsellysene (hvis montert) skal

blinke.

4 Start motoren. Se avsnittet

Betjeningsinstruksjoner.

Test nødstoppfunksjonen

5 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

Resultat: Motoren skal stanse, og ingen

funksjoner skal være aktive.

6 Dra ut den røde nødstoppknappen til

”på”-posisjon, og start motoren igjen.

Test de forlengbare akslene.

Merk: Start denne testen med akslene trukket inn. 7 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet i bakkekotrollpanelet, og trykk på knappen for å heve bommen.

Resultat: Bommen skal heve seg ca 10° og så

stoppe. På LCD-skjermen vil pilen ved siden av symbolet for forlenging av aksel blinke. Bommen skal ikke heves uten at akslene er forlenget.

8 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og trykk på knappen for å forlenge bommen.

Resultat: Bommen skal forlenges 30 cm og så

stoppe. På LCD-skjermen vil pilen ved siden av symbolet for forlenging av aksel blinke. Bommen skal ikke forlenges uten at akslene er forlenget.

9 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og trykk på knappen for å dreie dreieskiven mot venstre.

Resultat: Dreieskiven skal rotere 40° og

deretter stoppe. Dreieskiven skal ikke rotere mer enn 40° uten at akslene er forlenget.

10 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet og trykk på knappen for å dreie dreieskiven mot høyre.

Resultat: Dreieskiven skal gå tilbake til

midtstilling, rotere 40° til venstre og deretter stoppe. Dreieskiven skal ikke rotere mer enn 40° uten at akslene er forlenget.

Delenr. 1262336NW SX-150 • SX-180 31

Page 34

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

11 Vri bryteren til plattformkontroll. Skyv spaken

for kjørekontroll ved plattformkontrollen fremover, og beveg vippebryteren for å forlenge akselen.

Resultat: Maskinen skal kjøre, og akslene skal

forlenges. Indikatorlampene for forlenging og sammentrekking av aksler vil blinke mens akslene beveger seg, og lampen for forlenging av aksler vil lyse når akslene er helt forlenget.

12 Gå tilbake til bakkekontroll. Vri bryteren til

bakkekontroll.

13 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og trykk på knappen for å heve og deretter knappen for å senke bommen.

Resultat: Bommen skal heve og senke seg

normalt.

14 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og trykk på knappen for å forlenge og trekke inn bommen.

Test maskinfunksjonene

16 La være å trykke inn eller holde inne en knapp

for aktivering av funksjon / valg av hastighet. Prøv å aktivere hver knapp for bom- og plattformfunksjoner.

Resultat: Ingen bom- eller plattformfunksjoner

skal fungere.

17 Trykk inn og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og aktiver hver knapp for bom- og plattformfunksjoner.

Resultat: Alle bom- og plattformfunksjoner skal

fungere i en komplett syklus. Senkealarmen skal lyde mens bommen senkes.

Test nødkontroller

18 Trykk inn den røde nødstoppknappen til

”av”-posisjon for å slå av motoren.

19 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

Resultat: Bommen skal forlenges og trekkes

inn normalt.

15 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og trykk på knappen for å rotere dreieskiven mot venstre og knappen for å rotere mot høyre.

Resultat: Dreieskiven skal rotere normalt.

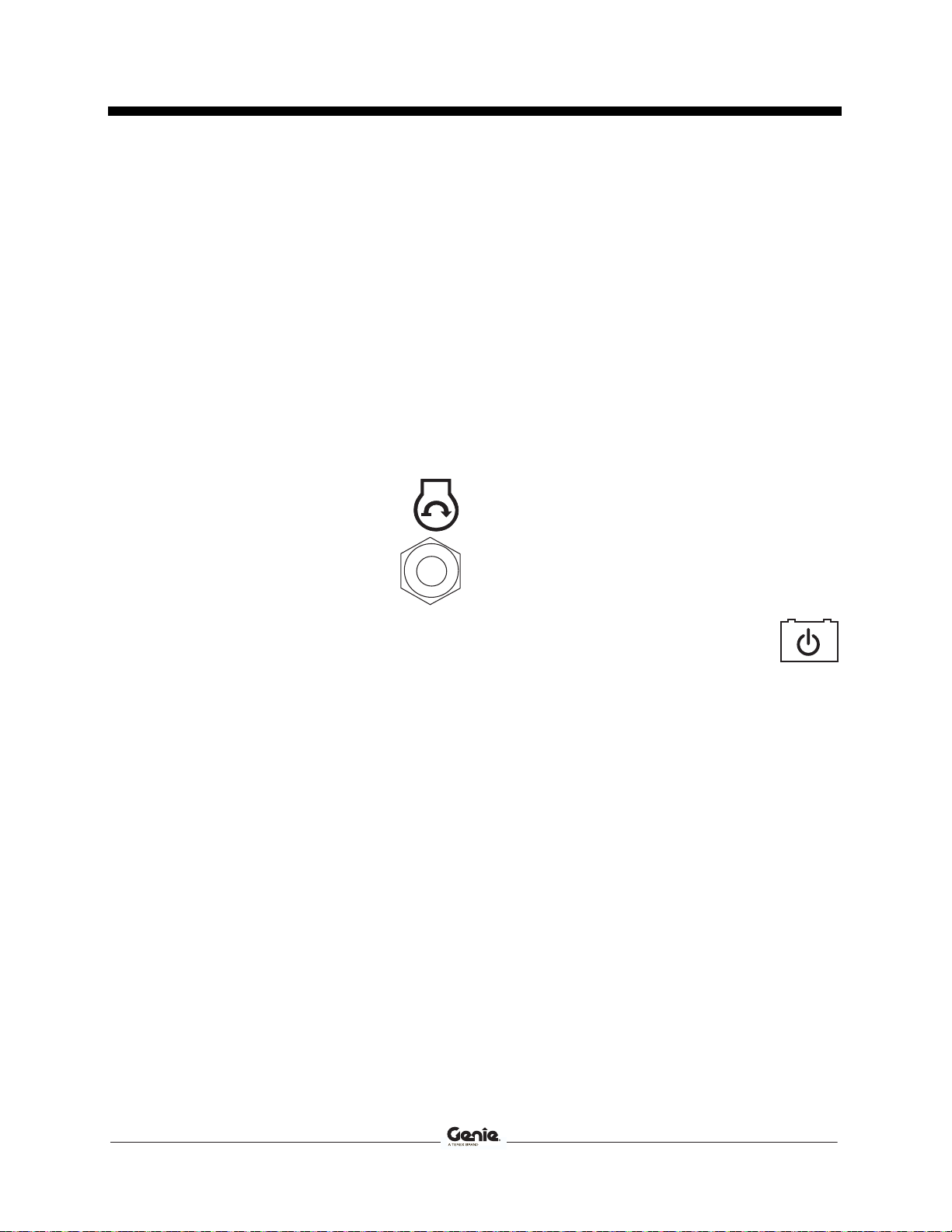

20 Trykk på og hold inne knappen for

nødstrøm og trykk på og hold samtidig inne hver enkelt knapp for bom-funksjoner

Merk: For å spare batteri skal du teste hver funksjon gjennom en delvis syklus.

Resultat: Alle bomfunksjoner skal fungere.

21 Start motoren.

32 SX-150 • SX-180 Delenr. 1262336NW

Page 35

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

Test tiltesensoren

Test driftskapasiteten

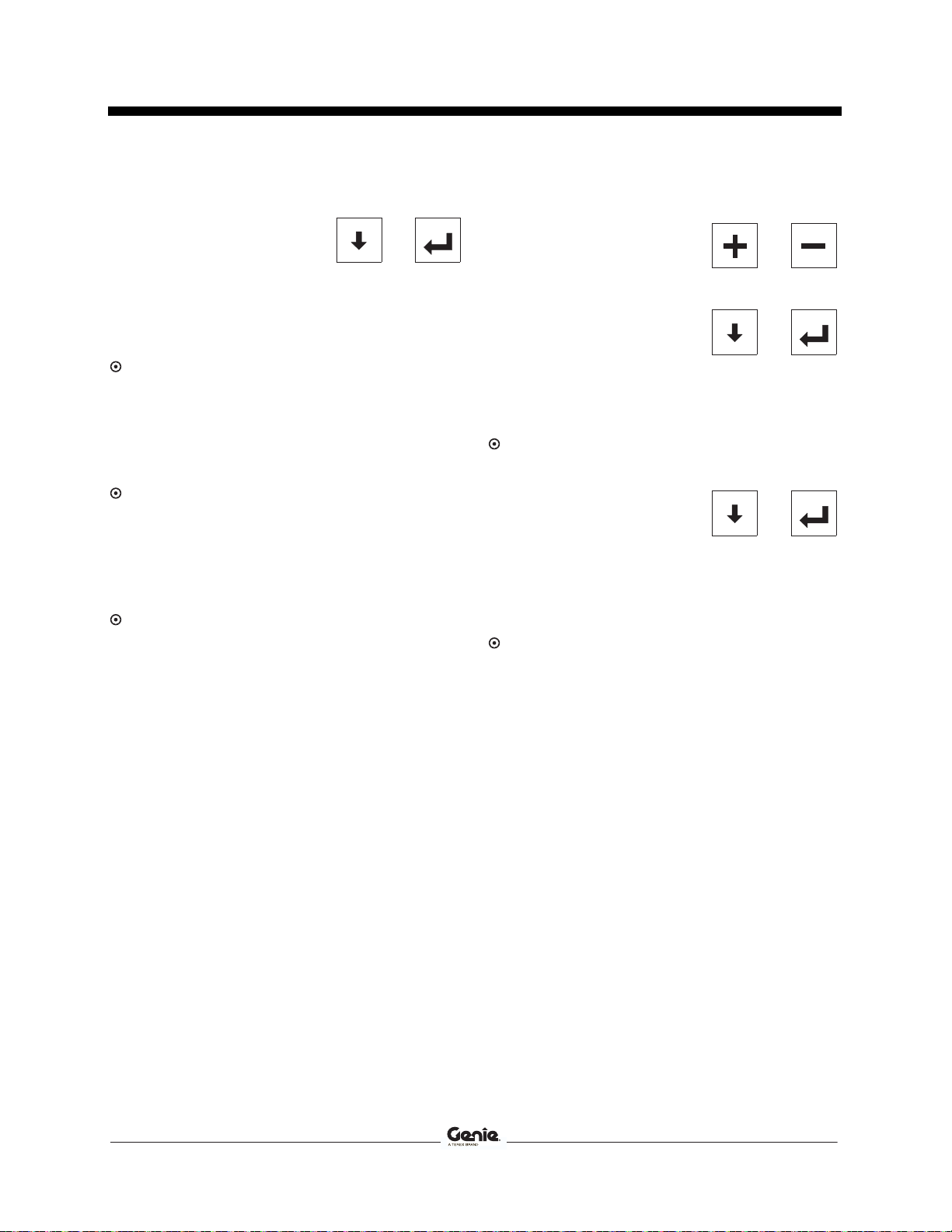

22 Trykk på en av

LCD-skjermknappene til TURNTABLE LEVEL SENSOR X-DIRECTION (VATRINGSSENSOR FOR DREIESKIVE – RETNING X) vises.

Resultat: LCD-skjermen skal vise vinkelen i

grader.

23 Trykk på LCD-skjermknappene til

TURNTABLE LEVEL SENSOR Y-DIRECTION (VATRINGSSENSOR FOR DREIESKIVE – RETNING Y) vises.

Resultat: LCD-skjermen skal vise vinkelen i

grader.

24 Trykk på LCD-skjermknappene til PLATFORM

LEVEL SENSOR DEGREES (VATRINGSSENSOR FOR PLATTFORM – GRADER) vises.

Resultat: LCD-skjermen skal vise vinkelen i

grader.

25 Trykk på de 2

LCD-skjermknappene samtidig for å aktivere statusmodus.

26 Trykk på en av de angitte

LCD-skjermknappene til PRIMARY ANGLE DEGREES (PRIMÆR VINKEL GRADER) vises.

27 Hev bommen og se på LCD-skjermen.

Resultat: LCD-skjermen vil vise bommens

vinkel i grader.

28 Trykk på en av de angitte

LCD-skjermknappene til LENGTH SENSOR EXTENSION CM (LENGDE SENSOR FORLENGELSE CM) vises.

29 Forleng bommen og se på LCD-skjermen.

Resultat: LCD-skjermen vil vise lengde på

kabeltrommelen.

30 Trekk inn bommen.

Delenr. 1262336NW SX-150 • SX-180 33

Page 36

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Test rotasjonsgrensen for jibbebom

31 Trykk inn og hold inne en aktiveringsknapp for

en funksjon på bakkekontrollen, og trykk inn enten knappen for høyrerotasjon eller knappen for venstrerotasjon av jibbebom. Roter jibbebommen slik at den er på linje med bomsettet.

På plattformkontrollpanelet

Test nødstoppfunksjonen

35 Vri bryteren til plattformkontroll. 36 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

32 Trykk på og hold inne en knapp for aktivering

av funksjon / valg av hastighet, og trykk på knappen for å forlenge bommen. Forleng bommen ca. 91,4 cm.

33 Roter jibbebommen mot høyre.

Resultat: Rotasjonen av jibbebommen skal

stoppe ved 30° fra midtlinjen av bomsettet.

34 Roter jibbebommen mot venstre.

Resultat: Rotasjonen av jibbebommen skal

stoppe ved 30° fra midtlinjen av bomsettet.

Venstrerotasjon av jibbebom

Høyrerotasjon av

jibbebom

Resultat: Motoren skal stanse, og ingen

funksjoner skal være aktive.

37 Trekk ut den røde nødstoppknappen, og start

motoren igjen.

Test hornet

38 Trykk inn hornknappen.

Resultat: Hornet skal lyde.

Test tiltesensoralarmen

39 Beveg en vippebryter, som bryteren for valg av

motortomgang.

Resultat: Alarmen skal lyde ved

plattformkontrollen.

34 SX-150 • SX-180 Delenr. 1262336NW

Page 37

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

Test pedalen

Test maskinfunksjonene

40 Trykk inn den røde nødstoppknappen til

”av”-posisjon.

41 Dra ut den røde stoppknappen til

”på”-posisjon, uten å starte motoren.

42 Trykk inn pedalen, og prøv å starte motoren

ved å bevege startbryteren til en av sidene.

Resultat: Motoren skal ikke starte.

43 La være å trykke ned pedalen, og start

motoren igjen.

Resultat: Motoren skal starte.

44 La være å trykke ned pedalen, og test hver

enkelt maskinfunksjon.

Resultat: Ingen maskinfunksjoner skal være

virksomme.

45 Trykk ned pedalen. 46 Aktiver alle funksjonsspaker, vippebrytere eller

tommelbrytere.

Resultat: Alle funksjoner skal fungere i en

komplett syklus.

Test rotasjonsgrensen for jibbebom

47 Trykk ned pedalen. 48 Forleng bommen ca. 91,4 cm. 49 Beveg den dobbeltakslede styrespaken til

høyre.

Resultat: Rotasjonen av jibbebommen skal

stoppe ved 30° fra midtlinjen av bomsettet.

50 Beveg den dobbeltakslede styrespaken til

venstre.

Resultat: Rotasjonen av jibbebommen skal

stoppe ved 30° fra midtlinjen av bomsettet.

Delenr. 1262336NW SX-150 • SX-180 35

Page 38

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Test styringen

51 Beveg bryteren for

valg av styremodus og velg styring med ikke-svingende ende (blå pil).

52 Trykk ned pedalen. 53 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Hjulene i ikke-svingende ende skal

svinge i den retningen de blå trekantene på chassiset peker.

54 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Hjulene i ikke-svingende ende

svinger i den retningen de gule trekantene på chassiset peker.

55 Beveg bryteren for

valg av styremodus og velg styring med svingende ende (gul pil).

56 Trykk ned pedalen. 57 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Hjulene i svingende ende skal svinge

i den retningen de blå trekantene på chassiset peker.

58 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Hjulene i svingende ende svinger i

den retningen de gule trekantene på chassiset peker.

59 Beveg på bryteren

for valg av styremodus og velg krabbestyring.

60 Trykk ned pedalen. 61 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Alle hjulene skal svinge i den

retningen de blå trekantene peker på chassiset peker.

36 SX-150 • SX-180 Delenr. 1262336NW

Page 39

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

62 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Alle hjulene skal svinge i den

retningen de gule trekantene peker på chassiset peker.

63 Beveg på bryteren

for valg av styremodus og velg koordinert styring.

64 Trykk ned pedalen. 65 Beveg kjørespaken sakte i retningen den blå

trekanten på kontrollpanelet peker, ELLER trykk tommelbryteren i retningen den blå trekanten peker.

Resultat: Hjulene i ikke-svingende ende skal

svinge i den retningen de blå trekantene på chassiset peker. Hjulene i svingende ende svinger i den retningen de gule trekantene på chassiset peker.

Testkjøring og -bremsing

67 Trykk ned pedalen. 68 Beveg kjørespaken sakte i retningen indikert

av den blå pilen i kontrollpanelet til maskinen begynner å bevege seg. Sett så spaken tilbake i midtstilling.

Resultat: Maskinen skal bevege seg i den

retningen den blå pilen peker på chassiset, og så bråstoppe.

69 Beveg kontrollspaken sakte i retningen indikert

av den gule pilen i kontrollpanelet til maskinen begynner å bevege på seg. Sett så spaken tilbake i midtstilling.

Resultat: Maskinen skal bevege seg i den

retningen den gule pilen peker på chassiset, og så bråstoppe.

Merk: Bremsene må kunne holde maskinen i ro i alle de hellingene den klarer å kjøre i.

66 Beveg kjørespaken sakte i retningen den gule

trekanten peker på kontrollpanelet, ELLER trykk tommelbryteren i retningen den gule trekanten peker.

Resultat: Hjulene i ikke-svingende ende

svinger i den retningen de gule trekantene på chassiset peker. Hjulene i svingende ende skal svinge i den retningen de blå trekantene på chassiset peker.

Delenr. 1262336NW SX-150 • SX-180 37

Page 40

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Test systemet for aktivering av kjøring

Test begrenset kjørehastighet

70 Trykk ned pedalen, og senk bommen til

sammentrukket posisjon.

71 Roter dreieskiven til bommen kommer forbi et

av dekkene i svingende ende og er utenfor området angitt på ikonet for aktivering av kjørefunksjon.

Resultat: Indikatorlampen for

aktivering av kjøring skal tennes og lyse så lenge bommen er utenfor angitt område.

72 Beveg kjørespaken ut av midtstilling.

Resultat: Kjørefunksjonen skal ikke være

virksom.

73 Beveg vippebryteren for aktivering av kjøring,

og beveg kjørespaken sakte bort fra midten.

Resultat: Kjørefunksjonen skal være virksom.

Merk: Når funksjonen for aktivering av kjøring er i bruk, kan maskinen kjøre i motsatt retning i forhold til hvordan du beveger kjøre-/styrespaken.

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning maskinen vil kjøre i.

74 Trykk ned pedalen. 75 Hev bommen til 10° over horisontal stilling. 76 Beveg kjørespaken sakte til maksposisjon.

Resultat: Maks. kjørehastighet med

primærbommen hevet skal ikke overstige 18 cm per sekund.

Merk: Maskinen vil kjøre 12 m på 68 sekunder. 77 Senk bommen til sammentrukket posisjon. 78 Forleng bommen 1,2 m. 79 Beveg kjørespaken sakte til maksposisjon.

Resultat: Maks. kjørehastighet med

primærbommen hevet skal ikke overstige 18 cm per sekund.

Merk: Maskinen vil kjøre 12 m på 68 sekunder. 80 Hev bommen 50° over horisontal stilling, og

forleng deretter bommen til maksimal lengde.

81 Beveg kjørespaken sakte til maksposisjon.

Resultat: Maksimalt kjørehastighet med

bommen maksimalt forlenget skal ikke overstige 4,5 cm per sekund.

Merk: Maskinen vil kjøre 12 m på 270 sekunder.

Dersom man ikke beveger kjørespaken innen to sekunder etter at man har beveget vippebryteren for aktivering av kjøring, vil ikke kjørefunksjonen aktiveres.

38 SX-150 • SX-180 Delenr. 1262336NW

Page 41

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

Test kjøreavbrudd ved tilt

82 Trykk ned pedalen. 83 Med bommen helt trukket inn, kjør maskinen

opp i en helling hvor chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal fortsette å kjøre.

84 Kjør tilbake til plant underlag og forleng

bommen ca. 91,4 cm.

85 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal stoppe idet chassiset

tilter mer enn 4,5°.

86 Trekk bommen inn til sammentrukket posisjon,

eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

87 Kjør tilbake til plant underlag og hev bommen

ca. 15° over horisontalen.

88 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 4,5° langs Y-aksen (langsgående).

Resultat: Maskinen skal stoppe idet chassiset

tilter mer enn 4,5°.

89 Senk bommen til sammentrukket posisjon,

eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

90 Kjør tilbake til plant underlag og trekk inn

bommen.

91 Trykk ned pedalen. 92 Med bommen helt trukket inn, kjør maskinen

opp i en helling hvor chassisvinkelen er større enn 3° langs X-aksen (sidelengs).

Resultat: Maskinen skal fortsette å kjøre.

93 Kjør tilbake til plant underlag og forleng

bommen ca. 91,4 cm.

94 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 3° langs X-aksen (sidelengs).

Resultat: Maskinen skal stoppe idet chassiset

tilter mer enn 3°.

95 Trekk bommen inn til sammentrukket posisjon,

eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

96 Kjør tilbake til plant underlag og hev bommen

ca. 15° over horisontalen.

97 Kjør maskinen opp i en helling hvor

chassisvinkelen er større enn 3° langs X-aksen (sidelengs).

Resultat: Maskinen skal stoppe idet chassiset

tilter mer enn 3°.

98 Senk bommen til sammentrukket posisjon,

eller kjør i motsatt retning.

Resultat: Maskinen skal kjøre.

99 Kjør tilbake til plant underlag og trekk inn

bommen.

Delenr. 1262336NW SX-150 • SX-180 39

Page 42

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Test nødkontroller

100 Trykk inn den røde nødstoppknappen til

”av”-posisjon for å slå av motoren.

101 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

102 Trykk ned pedalen. 103 Beveg og hold nødstrømbryteren samtidig som

du aktiverer hver funksjonsspak, vippebryter eller tommelbryter.

Merk: For å spare batteri skal du teste hver funksjon gjennom en delvis syklus.

Resultat: Alle bom- og styrefunksjoner skal

fungere.

Test funksjonen for valg av lift-/kjørefunksjon

104 Trykk ned pedalen. 105 Beveg kjørespaken vekk fra midten, og aktiver

en kontrollspak for bomfunksjon.

Resultat: Ingen bomfunksjoner skal fungere.

Maskinen vil bevege seg i retningen angitt på kontrollpanelet.

40 SX-150 • SX-180 Delenr. 1262336NW

Page 43

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

Inspeksjon av arbeidsplassen

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk.

4 Inspiser arbeidsplassen.

Les og sørg for at du har forstått prinsippet for inspeksjon av arbeidsplassen før du går videre til neste del.

5 Bruk kun maskinen til det den er laget for.

Grunnleggende inspeksjon av arbeidsplassen

Vær oppmerksom på og unngå følgende farlige situasjoner:

 skrenter og hull  humper, hindringer på gulvet eller skrot  hellende flater  ustabilt eller glatt underlag  høye hindringer og høyspentledninger  farlige steder  utilstrekkelig støtte i underlaget til å holde

maskin og last

 vind- og værforhold  uvedkommende  andre mulige usikre forhold

Inspeksjonen av arbeidsplassen hjelper brukeren med å avgjøre om arbeidsplassen er egnet til sikker bruk av maskinen. Denne inspeksjonen bør utføres av brukeren før maskinen transporteres til arbeidsplassen.

Det er brukerens ansvar å lese om og huske farene på arbeidsplassen, og deretter se opp for dem og unngå dem ved transport, montering og betjening av maskinen.

Delenr. 1262336NW SX-150 • SX-180 41

Page 44

Brukerhåndbok Tredje utgave • Andre opplag

Inspeksjoner

Kontroll av merking med symboler

Inspiser bildene på neste side slik at du er sikker på at all merking er på plass og leselig.

Under finner du en nummerert liste med antall og beskrivelser.

Delenr. Merking – beskrivelse Ant.

27204 Pil – Blå 2 27205 Pil – Gul 2 27206 Trekant – Blå 4 27207 Trekant – Gul 4 28159 Merke – Diesel 2 40434 Merke – Festepunkt for stropper 8 44981 Merke – Luftslange til plattform

(ekstrautstyr) 52475 Merke – Transportfeste 6 65278 Forsiktig – Ingen trinn 6 72086 Merke – Løftepunkt 4 82481 Merke – Batteri-/ladersikkerhet 2 82487 Merke – Les håndboken 2 82487 Merke – Les håndboken (rørkrybbe) 2 97757 Merke – Nivå for hydraulisk olje 1 97815 Merke – Nedre midtstolpe 1 114249 Merke – Veltefare, dekk 4 114251 Merke – Eksplosjonsfare 2 114252 Merke – Veltefare, endebrytere 4 114473 Merke – Tiltealarm 1 133067 Merke – Fare for elektrisk støt 3 133205 Merke – Fare for elektrisk støt /

forbrenning 161686 Merke – Instruksjoner for nødsenking 1

Delenr. Merking – beskrivelse Ant.

161688 Merke – Maksimumskapasitet, vind og

manuell kraft 161691 Merke – Maksimal helling 1 161693 Merke – Hjullast 4 218746 Kosmetisk – Genie 1 218747 Kosmetisk – SX-180 1 219958 Merke – Veltefare, klemfare 1 230984 Bakkekontrollpanel 1 232978 Plattformens kontrollpanel 1 822718 Kosmetisk – Genie 1 822719 Kosmetisk – SX-180 1 822723 Merke – Transportskjema 2 822724 Gjennomsiktig plastdeksel 1 1254807 Merke – 112 dB 1

1255581 Kosmetisk – Genie 2 1255582 Kosmetisk – Genie 2 1256420 Merke – Strøm til plattform,

208 V / 115 V 1256421 Merke – Strøm til plattform, 110 V 2 1256422 Merke – Strøm til plattform,

415 V / 240 V 1262266 Kosmetisk – Genie, 16 tommer 2 1262267 Kosmetisk – SX-150, 16 tommer 2 1262268 Kosmetisk – SX-150, 12 tommer 2 1262269 Merke – Hjullast, SX-150 4 1263542 Merke – Tilgang bak deksel 5 1263544 Nøkkelbryter for overstyring 1 1263545 Instruksjoner – Nøkkelbryter for

overstyring

Grått indikerer at merket ikke er synlig, dvs. bak et

deksel

42 SX-150 • SX-180 Delenr. 1262336NW

Page 45

Tredje utgave • Andre opplag Brukerhåndbok

Inspeksjoner

Delenr. 1262336NW SX-150 • SX-180 43

Page 46

Brukerhåndbok Tredje utgave • Andre opplag

Betjeningsinstrukser

Grunnleggende regler

Ikke bruk denne maskinen før:

 du har lest og følger denne brukerhåndbokens

prinsipper for sikker bruk av maskinen. 1 Unngå farlige situasjoner. 2 Inspiser alltid maskinen før bruk. 3 Utfør alltid funksjonstester før bruk. 4 Inspiser arbeidsplassen.

5 Bruk kun maskinen til det den er laget

for.

Betjeningsinstruksene gir instrukser for alle aspekter ved betjening av maskinen. Det er brukerens ansvar å følge alle sikkerhetsregler og instruksjoner i bruker-, sikkerhets- og ansvarshåndbøkene.

Bruk av maskinen til alt annet enn løfting av personer, sammen med disse personenes verktøy og materialer, til en arbeidsplass oppe i luften er usikkert og farlig.

Kun opplært og autorisert personell har lov til å bruke denne maskinen. Dersom en maskin skal brukes av mer enn én bruker i løpet av samme arbeidsskift, må alle disse være kvalifiserte brukere, og alle forventes å følge samtlige sikkerhetsregler og instruksjoner i bruker-, sikkerhets- og ansvarshåndbøkene. Dette betyr at hver nye bruker skal utføre en inspeksjon av arbeidsplassen, samt utføre funksjonstester på maskinen før den tas i bruk.

44 SX-150 • SX-180 Delenr. 1262336NW

Page 47

Tredje utgave • Andre opplag Brukerhåndbok

Betjeningsinstrukser

Starte motoren

1 Vri nøkkelbryteren på bakkekontrollpanelet til

ønsket posisjon.

2 Sørg for at den røde nødstoppknappen både

på bakken og på plattformen er trukket ut i ”på”-posisjon.

Deutz-modeller

1 Dieselmodeller med glødepluggknapp: Trykk

på glødepluggknappen. Dieselmodeller med automatiske

glødeplugger: Gul lampe vil lyse når glødepluggene er på.

2 Beveg vippebryteren for motorstart

til en av sidene. Motorens startbryter kan beveges når som helst mens glødepluggene er på. Dersom motoren ikke vil starte eller stopper, vil omstartforsinkelsen deaktivere startbryteren i 3 sekunder.

Perkins-modeller

1 Beveg glødepluggbryteren til en av sidene og

hold.

Nødstopp

Trykk inn den røde nødstoppknappen slik at den står i ”av”-posisjon på bakke- eller plattformkontrollen for å stoppe alle maskinfunksjoner og slå av motoren.

Reparer alle funksjoner som fortsatt er i drift når en av nødstoppknappene er trykket inn.

Valg og betjening av bakkekontroller vil overstyre den røde nødstoppknappen på plattformen.

Nødstrøm

Bruk nødstrøm dersom den primære strømkilden (motoren) svikter.

1 Vri bryteren til bakke- eller plattformkontroll. 2 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

3 Trykk ned pedalen når du bruker kontroller på

plattformen.

4 Hold inne bryteren for nødstrøm

samtidig som du aktiverer ønsket funksjon.

Kjørefunksjonene fungerer ikke med nødstrøm.

2 Beveg vippebryteren for motorstart til en av

sidene. Dersom motoren ikke vil starte eller stopper, vil omstartforsinkelsen deaktivere startbryteren i 3 sekunder.

Dersom motoren ikke starter etter 15 sekunder, må feilen finnes og repareres. Vent 60 sekunder før du forsøker å starte motoren igjen.

I kaldt vær, -6 °C og lavere, må motoren varmes i 5 minutter før maskinen tas i bruk. Dette for å hindre skade på det hydrauliske systemet.

I ekstremt kaldt vær, -18 °C og lavere, bør maskinen utstyres med ekstrautstyr for kaldstart. For å starte motoren ved temperaturer under

-18 °C kan det være nødvendig med et startbatteri i tillegg.

Delenr. 1262336NW SX-150 • SX-180 45

Page 48

Brukerhåndbok Tredje utgave • Andre opplag

Betjeningsinstrukser

Forlenge og trekke sammen aksler

1 Vri bryteren til plattformkontroll. 2 Trykk ned pedalen på

plattformkontrollen, beveg kjørespaken i en hvilken som helst retning, og beveg akselbryteren i ønsket retning.

Indikatorlampene for forlenging og sammentrekking av aksler vil blinke mens akslene er i bevegelse. Indikatorlampen for forlenging av aksler vil lyse når akslene er helt forlenget. Indikatorlampen for sammentrekking av aksler vil lyse når akslene er helt trukket inn.

Akslene kan kun trekkes inn dersom primærbommen er helt senket og trukket inn, og plattformen står mellom hjulene i svingende ende.

Betjening fra bakken

1 Vri bryteren til bakkekontroll. 2 Trekk ut den røde nødstoppknappen til

”på”-posisjon.

3 Start motoren.

Posisjonering av plattform

1 Trykk inn og hold inne

en knapp for aktivering av funksjon / valg av hastighet.

2 Trykk på riktig

funksjonsknapp i henhold til merkingen på kontrollpanelet.

Kjøre- og styrefunksjonene er ikke tilgjengelige fra bakkekontrollene.

For å rotere jibbebommen

1 Trykk inn og hold inne en knapp for aktivering

av funksjon / valg av hastighet.

2 Trykk inn knappen for høyrerotasjon av

jibbebom. Ved fortsatt rotasjon av jibbebommen vil en pil

blinke over indikatoren for rotasjon av jibbebommen. Roter jibbebom til venstre for å fortsette.

3 Trykk inn og hold inne en knapp for aktivering

av funksjon / valg av hastighet.

4 Trykk inn knappen for venstrerotasjon av

jibbebom. Det er ingen blinkende pil for venstrerotasjon

av jibbebom. Roter jibbebom til høyre for å fortsette.

46 SX-150 • SX-180 Delenr. 1262336NW

Page 49

Tredje utgave • Andre opplag Brukerhåndbok

Betjeningsinstrukser

Betjening fra plattform

1 Vri bryteren til plattformkontroll. 2 Dra ut de røde nødstoppknappene både på

bakken og på plattformen til ”på”-posisjon.

3 Start motoren. Ikke trykk ned pedalen når du

starter motoren igjen.

Posisjonering av plattform

1 Trykk ned pedalen.

Styre maskinen

1 Trykk ned pedalen. 2 Velg styremodus ved å bevege

styremodusbryteren. Indikatorlampen ved siden av gjeldende styremodus vil lyse.

2 Beveg riktig funksjonsspak, tommelbryter eller

vippebryter sakte i henhold til merkingen på kontrollpanelet.

For å rotere jibbebommen

1 Trykk ned pedalen. 2 Beveg den dobbeltakslede styrespaken til

høyre.

Fortsatt høyrerotasjon av jibbebom vil føre til at indikatorlampen for rotasjon av jibbebom vil blinke. Roter jibbebom til venstre for å fortsette.

3 Trykk ned pedalen. 4 Beveg den dobbeltakslede styrespaken til

venstre. Det er ingen blinkende indikatorlampe for

venstrerotasjon av jibbebom. Roter jibbebom til høyre for å fortsette.

3 Beveg kjørespaken sakte i

samme retning som den blå eller gule trekanten viser, ELLER trykk på tommelbryteren på toppen av kjørespaken.

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning hjulene vil svinge.

Kjøre maskinen

1 Trykk ned pedalen. 2 Øke hastigheten: Beveg kjørespaken

sakte i den blå eller gule pilens retning.

Senke hastigheten: Beveg kjørespaken sakte mot midtstilling.

Stoppe: Sett kjørespaken i midtstilling eller slipp opp pedalen.

Bruk de fargekodede retningspilene på plattformkontrollen og chassiset for se hvilken retning maskinen vil kjøre i.

Maskinens hastighet er begrenset når bommen er hevet eller forlenget.

Delenr. 1262336NW SX-150 • SX-180 47

Page 50

Brukerhåndbok Tredje utgave • Andre opplag

Betjeningsinstrukser

Kjøring i en helling

Hvordan beregne hellingen:

Finn ut hvor mye helling oppover, nedover og sideveis maskinen takler og hvor bratt den aktuelle hellingen er.

Maksimal helling, plattform ned i bakken (klatreevne):

35 % (19°)

Maksimal helling, plattform opp i bakken:

35 % (19°)

Maksimal sidehelling:

25 % (14°)

Merk: Godkjent maksimal helling er avhengig av bakkeforholdene og tilstrekkelig trekkraft. Termen ”klatreevne” gjelder kun for konfigurasjon for motvekt og oppoverbakke.

Sørg for at bommen er under horisontal stilling, og at plattformen er mellom hjulene i den svingende enden.

Flytt hastighetsbryteren til symbolet for maskin i helling.

Mål hellingen med et digitalt inklinometer, ELLER følg følgende prosedyre:

Du trenger:

 vater  en rett planke, minst 1 m lang  målebånd

Legg planken i hellingen.

I den nedre enden av hellingen legger du vateret oppå planken og løfter planken til den er i vater.

Mens du holder planken i vater, måler du den vertikale avstanden fra plankens underside og ned til bakken.

Divider avstanden (høyde) med lengden på planken (lengde), og multipliser med 100.

Eksempel:

Planke = 3,6 m

Lengde = 3,6 m

Høyde = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % helling

Hvis hellingen er større enn den maksimalt tillatte helling oppover, nedover eller sideveis, må maskinen vinsjes eller fraktes opp eller ned hellingen. Se avsnittet Transport og løfting.

48 SX-150 • SX-180 Delenr. 1262336NW

Page 51

Tredje utgave • Andre opplag Brukerhåndbok

Betjeningsinstrukser

Aktivering av kjørefunksjon

Valg av tomgangskjøring (rpm)

Lysende lampe indikerer at bommen er forbi et av hjulene i svingende ende og kjørefunksjonen er avbrutt.

Kjør ved å bevege aktiveringsbryteren for kjøring, og så bevege kjøre-/styrespaken sakte vekk fra midten.

Dersom man ikke beveger kjøre-/styrespaken innen to sekunder etter beveging av aktiveringsbryteren for kjøring, vil ikke kjørefunksjonen aktiveres. Slipp og beveg bryteren for aktivering av kjøring igjen.

Vær oppmerksom på at maskinen kan bevege seg i motsatt retning i forhold til hvordan du beveger kjøre-/styrespaken.

Bruk alltid de fargekodede retningspilene på plattformkontrollen og chassiset for å se hvilken retning maskinen vil kjøre i.

Når lampen for aktivering av kjørefunksjon lyser, kan ikke akslene trekkes inn.

Velg tomgangskjøring (rpm) ved å trykke inn tomgangsbryteren. Indikatorlampen ved siden av gjeldende innstilling vil lyse.

 Skilpaddesymbol: lav tomgang  Kaninsymbol: høy tomgang

Indikatorlampe for motorsjekk

Lys på og motor stoppet: Merk maskinen og ta den ut av drift.

Lys på og motor fremdeles i gang: Kontakt servicepersonell innen 24 timer.

Delenr. 1262336NW SX-150 • SX-180 49

Page 52

Brukerhåndbok Tredje utgave • Andre opplag

Betjeningsinstrukser

Indikatorlamper for driftskapasitet

Indikatorlampene for driftskapasitet vil lyse for å varsle brukeren om at en funksjon er avbrutt og/eller en handling av brukeren er påkrevd.

Indikatorlampe for heving/sammentrekking av bom blinker: Hev / trekk inn bommen til indikatorlampen slukkes.

Indikatorlampe for senking av bom blinker: Senk bommen til indikatorlampen slukkes.

Indikatorlampe for maskin ikke i vater blinker: Tiltealarmen vil lyde når denne lampen blinker. Flytt maskinen til et fast, plant underlag.

Dersom tiltealarmen utløses med plattformen opp i bakken:

1 Senk bommen. 2 Trekk inn bommen.

Dersom tiltealarmen utløses med plattformen ned i bakken:

1 Trekk inn bommen. 2 Senk bommen.

Indikatorlampe for plattform ikke i vater blinker: Tiltealarmen vil lyde når denne lampen blinker. Vippebryteren for justering av plattform vil kun virke i den retningen som retter opp plattformen. Rett opp plattformen til indikatorlampen slukkes.

50 SX-150 • SX-180 Delenr. 1262336NW

Page 53

Tredje utgave • Andre opplag Brukerhåndbok

P22

Betjeningsinstrukser

Plattform ikke i vater (kode P22)

Posisjon for overstyringsnøkkel skal benyttes for å få plattformen i vater dersom bakkekontrolldisplayet viser at plattformen ikke er i vater (P22), og bryterne for justering av plattform ikke fungerer.

For å betjene: 1 Slå av motoren.

Plattform ikke i vater (plattform > 15 graders helling)

Dersom bakkekontrolldisplayet viser PLATFORM LEVEL > 15 DEGREES FAULT (PLATTFORM > 15 GRADERS HELLLING), og bryterne for justering av plattform ikke fungerer, må maskinen gjenopprettes av opplært og autorisert personell eller en kvalifisert servicetekniker.

2 Vri hovednøkkelbryteren til bakkekontroll.

Fjern nøkkelen fra hovednøkkelbryteren og sett nøkkelen inn i nøkkelbryteren for ovestyring/gjenoppretting.

3 Vri nøkkelbryteren for

overstyring/gjenopprett ing til gjennopprettingsposisj on.

4 Bruk nødstrøm til å få plattformen i vater med

knappen for vatring av plattform.

5 Vri nøkkelbryteren for

overstyring/gjenoppretting til kjøreposisjon.

6 Fjern nøkkelen fra nøkkelbryteren for

ovestyring/gjenoppretting og sett nøkkelen inn i hovednøkkelbryteren.

7 Trykk inn den røde nødstoppknappen, og trekk

den deretter ut igjen.

8 Dersom kode P22 fortsatt vises, merk og ta

maskinen ut av drift til feilen er rettet av en kvalifisert servicetekniker.

P22

Indikatorlampe for overlast av plattform

Blinkende lys indikerer at plattformen er overlastet, og ingen funksjoner vil være i drift.

Fjern vekt fra plattformen til lyset slukkes.

Gjenoppretting ved overlast

Hvis bakkekontrollens LCD-skjerm viser OVERLOAD RECOVERY (GJENOPPRETTING VED OVERLAST), er nødsenkesystemet brukt mens plattformen har vært overlastet. For informasjon om hvordan denne meldingen tilbakestilles, se riktig Genie-servicehåndbok.

Delenr. 1262336NW SX-150 • SX-180 51

Page 54

Brukerhåndbok Tredje utgave • Andre opplag

Betjeningsinstrukser

Generator

Perkins-motor

For å bruke generatoren, beveg vippebryteren for generatoren.

Merk: Dersom pedalen aktiveres under oppstart av generatoren, vil ikke generatoren fungere.

Indikatorlampen for generatoren vil blinke under oppstart av generatoren. Etter at oppstarten av generatoren er fullført, vil indikatorlampen for generatoren lyse, og motorens turtall vil øke til høyt turtall og kaninsymbolmodus.

Merk: Kun jibbebom- og plattformfunksjoner er tilgjengelige ved generatordrift. Pedalen må trykkes inn for å aktivere jibbebom- og plattformfunksjoner. Generatoren vil fortsette å fungere ved bruk av jibbebom og plattform. For å kjøre og bruke dreieskive- og bomfunksjoner må generatoren slås av.

Plugg inn et elektrisk verktøy i GFCI-kontakten på plattformen. Det er GFCI-beskyttelse innebygd i generatorens elboks, som er plassert under dreieskivechassiset.

Slå av generatoren ved å bevege vippebryteren for generatoren. Indikatorlampen for generatoren vil blinke mens generatoren slås av. Etter at generatoren er slått av, vil indikatorlampen for generator slås av, og motorens turtall vil reduseres til skilpaddemodus.

Maskiner med Perkins 854F-34T dieselmotorer har en regenereringsmodus som skal kjøre automatisk ved behov.

LCD-skjermen vil vise REGEN FORCED (TVUNGEN REGENERERING) og WARNING HIGH EXHAUST SYSTEM TEMP (ADVARSEL: HØY TEMPERATUR I EKSOSANLEGG) når regenereringsmodusen kjører. Ingen service påkrevd.

Indikatorlampe for maskin ikke i vater

Hvis tiltealarmen utløses når plattformen er hevet, vil indikatorlampen for maskin ikke i vater lyse, og kjørefunksjonen i én eller begge retninger vil ikke fungere. Kartlegg situasjonen rundt bommen i hellingen som vist under. Følg trinnene for å senke bommen før maskinen flyttes til et fast, plant underlag. Ikke roter bommen mens den senkes.

Dersom tiltealarmen utløses med plattformen opp i bakken:

1 Senk bommen.

LCD-skjerm (hvis montert)

LCD-skjermen viser timeteller, spenning, oljetrykk og kjølevæsketemperatur. Skjermen viser også feilkoder og annen serviceinformasjon.

52 SX-150 • SX-180 Delenr. 1262336NW

2 Trekk inn bommen.

Dersom tiltealarmen utløses med plattformen ned i bakken:

1 Trekk inn bommen. 2 Senk bommen.

Page 55

Tredje utgave • Andre opplag Brukerhåndbok

Betjeningsinstrukser

Etter bruk

1 Finn en sikker parkeringsplass – et fast og

plant underlag, uten hindringer og trafikk.

2 Trekk inn og senk bommen til sammenslått

posisjon.

3 Roter dreieskiven til bommen befinner seg

mellom hjulene i svingende ende.

4 Vri nøkkelbryteren til ”av”-posisjon, og fjern

nøkkelen for at ikke uvedkommende skal kunne bruke maskinen.

Delenr. 1262336NW SX-150 • SX-180 53

Page 56

Brukerhåndbok Tredje utgave • Andre opplag

Betjeningsinstrukser

Instruksjoner for rørkrybbe

Les og følg:

Rørkrybbesettet består av to rørkrybber plassert på hver siden av plattformen og montert på rekkverket med U-bolter.

 Rørkrybber må monteres på innsiden av

plattformen.

 Rørkrybbene må ikke blokkere

plattformkontrollene eller inngangen.

 Bunnen av rørkrybben må hvile på

plattformgulvet.

 Pass på at plattformen er i vater før montering

av en rørkrybbe.

Montering av rørkrybbe

1 Monter en rørkrybbe på hver side av

plattformen. Se illustrasjonen til venstre. Pass på at bunnen av rørkrybben hviler på plattformgulvet.

2 Monter to U-bolter fra utsiden av

plattformrekkverket og gjennom hvert monteringsfeste på rørkrybben.

3 Fest hver U-bolt med 2 skiver og 2 muttere.

a stropp b U-bolter c rørkrybbesett d øvre plattformrekkverk e sammensveising av rørkrybbe f midtre plattformrekkverk g flate skiver h låsemuttere

54 SX-150 • SX-180 Delenr. 1262336NW

Page 57

Tredje utgave • Andre opplag Brukerhåndbok

Betjeningsinstrukser

Betjening av rørkrybbe

1 Pass på at alle instruksjoner for montering og

bruk av rørkrybbesettet er fulgt nøye, og at rørkrybbene er godt festet til plattformrekkverket.

2 Plasser lasten slik at den hviler i begge

rørkrybbene. Lasten skal ligge parallelt med plattformens lengderetning.

3 Sentrer lasten i rørkrybbene. 4 Fest lasten til hver rørkrybbe. Fest

nylonstroppene over lasten. Trykk ned spennen og trekk stroppen gjennom. Stram stroppen.

5 Dytt og dra litt i lasten for å sjekke om

rørkrybbene og lasten er godt nok festet.

6 Lasten må være festet når maskinen er i

bevegelse.

Fare for velt. Vekten av rørkrybbesettet og

lasten i rørkrybbene vil redusere plattformens kapasitet og må regnes med i den totale plattformlasten.

Fare for velt. Vekten av rørkrybbesettet og

lasten i rørkrybbene kan begrense det maksimale antallet personer på plattformen.

Maksimumskapasitet for rørkrybbe

Alle modeller 90,7 kg Rørkrybbesettets vekt 9,5 kg

Delenr. 1262336NW SX-150 • SX-180 55

Page 58

Brukerhåndbok Tredje utgave • Andre opplag

Instrukser for transport og løfting

Instrukser for transport og l øfting

Les og følg:

 Denne sikkerhetsinformasjonen fra Genie er

ment som en anbefaling. Føreren er ene og alene ansvarlig for at maskinen sikres tilstrekkelig, og at det brukes korrekt type transportvogn i henhold til de amerikanske eller nasjonale transportforskriftene og bedriftens regler.

 Genie-kunder som har behov for å

transportere en lift eller et Genie-produkt i container, bør kontakte en profesjonell speditør med kunnskap om klargjøring, lasting og sikring av konstruksjons- og løfteutstyr for internasjonal frakt.

 Kun kvalifiserte brukere av løfteutstyr over

bakkenivå skal løfte maskinen på eller av lastebilen.

 Transportkjøretøyet må parkeres på et plant

underlag.

 Transportkjøretøyet må sikres, slik at det ikke

ruller når maskinen lastes på.

 Forsikre deg om at kjøretøyet, underlaget,

remmer og kjettinger tåler maskinens vekt. Genie-lifter har høy vekt i forhold til størrelsen. Se serienummermerket for maskinens vekt.

 Sørg for at dreieskiven er sikret med

låsemekanisme før transport. Pass på å frigjøre dreieskiven før bruk.

 Ikke kjør maskinen i hellinger som er brattere

enn den maksimale hellingen og sidehellingen som maskinen takler. Se ”Kjøring i en helling” i Betjeningsinstruksjonene.

 Hvis transportkjøretøyet står i en brattere

helling enn den maksimalt tillatte, må maskinen lastes og losses med vinsj, slik det er beskrevet i ”Utløsing av bremser”.

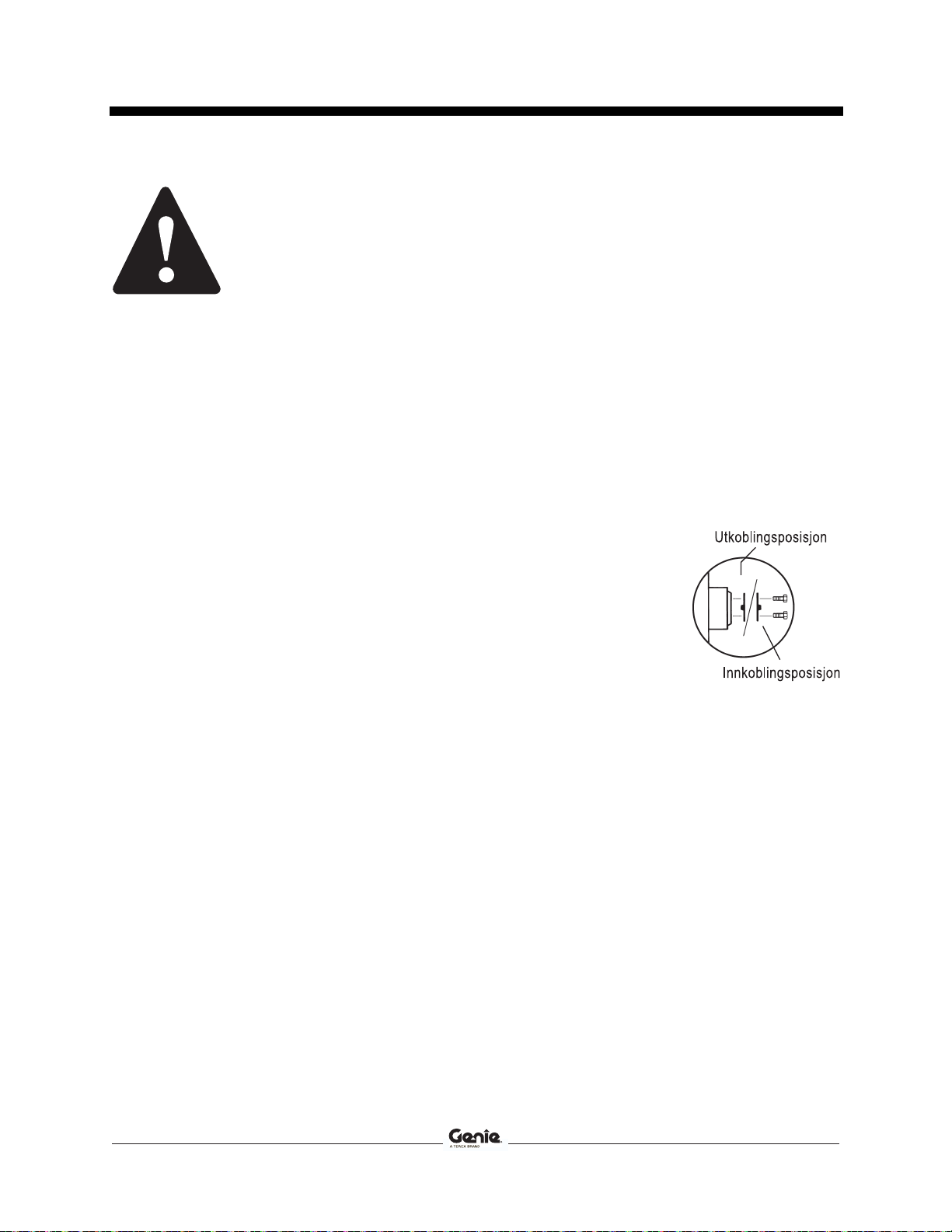

Frihjulkonfigurasjon for vinsjing

Blokker hjulene for å hindre at maskinen ruller.

Løsne hjulbremsene ved å vri alle de fire utkoblingshettene på navene.

Sørg for at vinsjvaieren er forsvarlig festet i chassisets festepunkter, og at veibanen er uten hindringer.

Følg motsatt prosedyre for å koble inn bremsene igjen.

Merk: Frihjulventilen skal alltid være lukket.

56 SX-150 • SX-180 Delenr. 1262336NW

Page 59

Tredje utgave • Andre opplag Brukerhåndbok

Instrukser for transport og løfting

Sikring på lastebil eller vogn ved transport

Blokker alltid dreieskiven med låsepinnen når maskinen transporteres.

1 Dreieskivens låsepinne

Vri nøkkelbryteren til ”av”-posisjon, og ta ut nøkkelen før transport.

Inspiser hele maskinen, og sjekk at ingen deler eller gjenstander er løse.

Sikre plattformen

Merk: Vær oppmerksom på jibbens og plattformens posisjon under sammenslåingen for å unngå kontakt med bommen.

Merk: For å starte sammenslåingen av plattformen må akslene være trukket inn, bommen må være trukket sammen, og jibben må være omtrent på linje med bommen.

Merk: Bommen må være helt senket og hvile på hvileputen på dreieskiven før sammenslåingen begynner.

Merk: Sammenslåing av plattform for transport kan kun gjøres fra plattformkontrollen.

Merk: Kun operatøren skal befinne seg på plattformen under denne prosessen.

Merk: Hold hendene på kontrollene til enhver tid under sammenslåingen.

Delenr. 1262336NW SX-150 • SX-180 57

Page 60

Brukerhåndbok Tredje utgave • Andre opplag

Instrukser for transport og løfting

1 Senk bommen helt ned på hvileputen på

dreieskiven. Hev om nødvendig jibben slik at plattformen ikke kommer i kontakt med hengerdekket.

2 Roter jibben mot høyre.

5 Fortsett å rotere jibben til den stopper og

plattformen er sammenslått under bommen. Avhengig av hengerkonfigurasjon kan heving

og senking av bom være nødvendig for låsing og festing for transport.

Når jibben passerer 35° til høyre for bommen, vil bommen kun heves 2° over horisontal stilling, og automatisk vatring av jibben vil deaktiveres.

3 Når plattformen kommer utenfor kanten av

hengeren, juster høyden på bommen og vatringen av plattformmen etter behov, slik at plattformen ikke kommer i kontakt med hengerdekket når jibben er fullstendig senket.

4 Når jibben og plattformen nærmer seg

bommen, roter plattformen mot bommen til den stopper.

6 Plasser eventuelt skumklosser mellom

plattformen og hengerdekket. Fest skumklossene til plattformen.

7 Juster plattformen slik at den er sentrert

mellom bommen og hengerdekket, og la den henge fritt der. Sikre plattformen med en nylonstropp ført gjennom det nedre plattformfestet. Ikke bruk unødvendig mye makt når du sikrer bomdelen.

8 For å forhindre unødvendig mye bevegelse

siedeveis kan stropper festes fra øvre transportfeste på bom nr. 2 og til hengerdekket.

Sikring av understellet

Bruk kjettinger som er sterke nok.

Bruk minst 6 kjettinger.

Juster fastspenningen slik at kjettingene ikke blir skadet.

58 SX-150 • SX-180 Delenr. 1262336NW

Page 61

Tredje utgave • Andre opplag Brukerhåndbok

Instrukser for transport og løfting

SX-150

Delenr. 1262336NW SX-150 • SX-180 59

Page 62

Brukerhåndbok Tredje utgave • Andre opplag

Instrukser for transport og løfting

SX-180

60 SX-150 • SX-180 Delenr. 1262336NW

Page 63

Tredje utgave • Andre opplag Brukerhåndbok

Instrukser for transport og løfting

Løfteinstruksjoner

Forleng akslene helt. Senk og trekk bommen helt

Les og følg:

inn. Senk jibbebommen helt.

Fjern alle løse deler fra maskinen.

Bestem tyngdepunktet for din maskin ved hjelp av tabellen og figuren på denne siden.

 Kun kvalifiserte riggere bør rigge maskinen.  Kun kvalifiserte kranførere bør løfte maskinen,

og kun i henhold til gjeldende kranforskrifter.

 Forsikre deg om at kranen, underlaget og

remmer og kjettinger tåler maskinens vekt. Se serienummermerket for maskinens vekt.

Fest stropper kun til angitte løftepunkter på maskinen. Det er fire løftepunkter på maskinen, en på hver aksel.

Juster fastspenningen slik at maskinen ikke blir skadet, og slik at den er i vater.

Tyngdepunkt X-akse Y-akse

SX-150

SX-180

2,49 m 1,55 m

3,3 m 1,6 m

Delenr. 1262336NW SX-150 • SX-180 61

Page 64

Brukerhåndbok Tredje utgave • Andre opplag

Vedlikehold

Kontrollere oljenivået i motoren

Les og følg:

 Kun rutinemessig vedlikehold spesifisert i

denne håndboken kan utføres av brukeren.

 Faste vedlikeholdsinspeksjoner skal utføres av

kvalifiserte serviceteknikere i henhold til produsentens spesifikasjoner og krav angitt i ansvarshåndboken.

 Avhend materiale i henhold til myndighetenes

forskrifter.

 Bruk kun reservedeler som er godkjent av

Genie.

Symbolforklaring vedlikehold

Følgende symboler benyttes i denne håndboken for å vise meningen med instruksjonene. Når ett eller flere av symbolene vises ved begynnelsen av en vedlikeholdsprosedyre, betyr det følgende:

Indikerer at du trenger verktøy for å utføre denne prosedyren.

Korrekt oljenivå i motoren er essensielt for å sikre tilfredsstillende motorytelse og levetid. Bruk av maskinen med galt oljenivå kan skade deler av motoren.

Merk: Sjekk oljenivået når motoren er av. 1 Sjekk peilepinnen for oljenivå. Fyll på olje om

nødvendig.

Perkins 1104D-44T-motor

Oljetype 15W-40 Oljetype – kaldt vær 10W-30

Deutz TD2011 L04i-motor

Oljetype 15W-40 Oljetype – kaldt vær 5W-30

Perkins 854F-34T-motor

Oljetype 15W-40 Oljetype – kaldt vær 5W-30

Deutz TD2.9L-motor

Oljetype 15W-40 Oljetype – kaldt vær 5W-30

Indikerer at du trenger nye deler for å kunne utføre denne prosedyren.

Indikerer at motoren må være kald for at du skal kunne utføre denne prosedyren.

62 SX-150 • SX-180 Delenr. 1262336NW

Page 65

Tredje utgave • Andre opplag Brukerhåndbok

Vedlikehold

Dieselkrav

Tilfredsstillende motorytelse avhenger av bruken av kvalitetsdrivstoff. Bruk av kvalitetsdrivstoff gir lang levetid på motoren og godkjente eksosutslippsnivåer.

Minstekrav til diesel for alle motorene vises nedenfor.

Perkins 1104D-44T-motor Drivstofftype Diesel med lavt svovelinnhold (LSD) Perkins 854F-34T-motor Drivstofftype

Deutz TD2011 L04i-motor Drivstofftype Diesel med lavt svovelinnhold (LSD) Deutz TD2.9L-motor Drivstofftype

Diesel med svært lavt svovelinnhold

(ULSD)

Diesel med svært lavt svovelinnhold

(ULSD)

Kontrollere nivået på hydraulikkoljen

Korrekt mengde hydraulisk olje er essensielt for at maskinen skal fungere. Feil mengde hydraulisk olje kan ødelegge de hydrauliske komponentene. Ved daglige kontroller kan det oppdages endringer i oljenivået som kan tyde på problemer i det hydrauliske systemet.

1 Sørg for at bommen er trukket inn og motoren

er slått av.

2 Foreta en visuell kontroll av måleren på siden

av tanken med hydraulisk olje.

Resultat: Nivået på den hydrauliske oljen skal

ligge mellom de to merkene ved siden av måleren.

3 Fyll på olje om nødvendig. Ikke fyll på for mye.

Maks. oljenivå

Min. oljenivå

Spesifikasjoner for hydraulisk olje

Type hydraulisk olje Tilsvarende Chevron Rando HD

Delenr. 1262336NW SX-150 • SX-180 63

Page 66

Brukerhåndbok Tredje utgave • Andre opplag

Vedlikehold

Kontrollere kjølevæskenivået – væskeavkjølte modeller

Riktig kjølevæskenivå er essensielt for å sikre at motoren får lang levetid. Galt kjølevæskenivå vil redusere motorens kjøleevne og ødelegge deler av motoren. Daglige kontroller vil gjøre det mulig å oppdage endringer i kjølevæskenivået, som kan tyde på feil i kjølesystemet.

1 Sjekk kjølevæskenivået. Fyll på væske om

nødvendig.

Resultat (Deutz TD2.9L-motor):

Kjølevæskenivået skal være synlig i måleren på avgassingstanken.

Resultat (alle andre motormodeller):

Væskenivået skal være innenfor NORMAL-området.

Fare for personskade. Væsken i radiatoren og

i avgassingstanken er under trykk og er ekstremt varm. Vær forsiktig når du skrur av lokket og fyller på væske.

Kontrollere batteriene

Funksjonsdyktige batterier er essensielt for å sikre god maskinytelse og sikkerhet. Feil væskenivå eller ødelagte kabler og koblinger kan medføre skade på deler og farlige forhold.

Fare for elektrisk støt. Kontakt med varme eller

strømførende kretser kan føre til død eller alvorlig personskade. Ta av deg alle ringer, klokker og smykker.

Fare for personskade. Batterier inneholder

syre. Unngå søl av eller kontakt med batterisyre. Nøytraliser batterisyresøl med bakepulver og vann.

1 Bruk verneklær og -briller. 2 Forsikre deg om at batterikablene er godt

tilkoblet og uten korrosjon.

3 Sørg for at festebøylen som holder batteriet på

plass, er festet.

Merk: Beskyttelseshetter på polene og antikorrosjonsmiddel hjelper mot korrosjon på poler og kabler.

64 SX-150 • SX-180 Delenr. 1262336NW

Page 67

Tredje utgave • Andre opplag Brukerhåndbok

Vedlikehold

Rutinemessig vedlikehold

Vedlikehold hvert kvartal, årlig og annethvert år må utføres av personell som er opplært og kvalifisert til å utføre vedlikehold på denne maskinen i henhold til prosedyrene angitt i servicehåndboken.

Maskiner som har vært ute av drift i mer enn tre måneder, må gjennom kvartalsvedlikehold før de kan tas i bruk igjen.

Delenr. 1262336NW SX-150 • SX-180 65

Page 68

Brukerhåndbok Tredje utgave • Andre opplag

Spesifikasjoner

Modell

SX-150

Høyde, maks. arbeidshøyde 48,16 m Høyde, maks. plattformhøyde 46,33 m Høyde, maks. sammenslått høyde 3,05 m Maks horisontal rekkevidde 24,38 m Bredde, aksler trukket inn 2,49 m Bredde, aksler forlenget 5,03 m Lengde, sammenslått 16,18 m Lengde, sammenslått for transport

13 m

(jibbebom sammenslått for transport) Maks. lastekapasitet 340 kg Maksimal vindstyrke 12,5 m/s Hjulbase, aksler forlenget 4,72 m Hjulbase, aksler trukket inn 5,03 m Bakkeklaring 38,1 cm Svingradius, aksler forlenget Innside 3,02 m Utside 7,34 m Svingradius, aksler trukket inn Innside 6,27 m Utside 8,56 m Rotasjon dreieskive (grader) 360° kontinuerlig Dreieskivens halesving, aksler

1,07 m

forlenget Dreieskivens halesving, aksler

1,14 m

trukket inn Styreanordninger 12 V DC proporsjonal Plattformdimensjoner, 1,8 m

183 x 76 cm

(lengde x bredde) Plattformdimensjoner, 2,4 m

244 x 91 cm

(lengde x bredde) Plattformjustering selvjusterende Plattformrotasjon 160° Vertikal jibbebomrotasjon 135° Horisontal jibbebomrotasjon 60° AC-uttak på plattform standard Kapasitet drivstofftank 189 liter Maks. hydraulisk trykk

203 bar

(bomfunksjoner) Maks. hydraulisk trykk

(tillleggsstrømenhet)

221 bar

Systemspenning 12 V Dekkdimensjon 445D50/710, 18 ply HD FF Vekt 22 657 kg (Maskinvekten varierer med valgt utstyr. Se

serienummermerket for maskinens vekt.)

Støynivå

Lydtrykknivå i bakkearbeidsstasjon <91 dBA Lydtrykknivå i plattformarbeidsstasjon <75 dBA Garantert lydeffekt 112 dBA Total vibrasjonsverdi som hånd/arm-systemet er utsatt

for, overstiger ikke 2,5 m/s Høyeste kvadratiske middelverdi for vektet akselerasjon

som hele kroppen er utsatt for, overstiger ikke 0,5 m/s

Maks helling, sammenslått posisjon, 4WD

Motvekt oppoverbakke 35 % 19° Motvekt nedoverbakke 35 % 19° Sideveis helling 25 % 14° Merk: Godkjent maksimal helling er avhengig av

bakkeforholdene og tilstrekkelig trekkraft.

Kjørehastighet

Kjørehastighet, sammenslått 3,7 km/t

12 m / 11,8 sek

Kjørehastighet, hevet eller forlenget 0,65 km/t

12 m / 68 sek

Kjørehastighet, bom over 38,1 m 0,17 km/t

12 m / 270 sek

Informasjon om gulvbelastning

Maks. akseltrykk 12 923 kg Kontakttrykk for dekk 9,13 kg/cm

896 kPa

Trykk med last (aksler forlenget)

Trykk med last (aksler trukket inn)

778 kg/m

7,63 kPa

1 494 kg/m

14,65 kPa

Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må benyttes med tilstrekkelige sikkerhetsmarginer.

Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.

66 SX-150 • SX-180 Delenr. 1262336NW

Page 69

Tredje utgave • Andre opplag Brukerhåndbok

Spesifikasjoner

Modell SX-180

Høyde, maks. arbeidshøyde 56,7 m Høyde, maks. plattformhøyde 54,8 m Høyde, maks. sammenslått høyde 3,05 m Maks horisontal rekkevidde 24,38 m Bredde, aksler trukket inn 2,49 m Bredde, aksler forlenget 5,03 m Lengde, sammenslått 16,18 m Lengde, sammenslått for transport

13 m

1,06 m

forlenget Dreieskivens halesving, aksler

1,14 m

trukket inn Styreanordninger 12 V DC proporsjonal Plattformdimensjoner, 1,8 m

183 x 76 cm

(lengde x bredde) Plattformdimensjoner, 2,4 m

244 x 91 cm

203 bar

(bomfunksjoner) Maks. hydraulisk trykk

(tillleggsstrømenhet)

221 bar

Systemspenning 12 V Dekkdimensjon 445D50/710, 18 ply HD FF Vekt 24 948 kg (Maskinvekten varierer med valgt utstyr. Se

serienummermerket for maskinens vekt.)

Støynivå

Lydtrykknivå i bakkearbeidsstasjon <91 dBA Lydtrykknivå i plattformarbeidsstasjon <75 dBA Garantert lydeffekt 112 dBA Total vibrasjonsverdi som hånd/arm-systemet er utsatt

for, overstiger ikke 2,5 m/s

Høyeste kvadratiske middelverdi for vektet akselerasjon som hele kroppen er utsatt for, overstiger ikke 0,5 m/s

Maks helling, sammenslått posisjon, 4WD

Motvekt oppoverbakke 35 % 19° Motvekt nedoverbakke 35 % 19° Sideveis helling 25 % 14° Merk: Godkjent maksimal helling er avhengig av

bakkeforholdene og tilstrekkelig trekkraft.

Kjørehastighet

Kjørehastighet, sammenslått 3,7 km/t

Kjørehastighet, hevet eller forlenget 0,65 km/t

Kjørehastighet, bom over 38,1 m 0,17 km/t

Informasjon om gulvbelastning

Maks. akseltrykk 13 381 kg Kontakttrykk for dekk 9,13 kg/cm

Trykk med last (aksler forlenget)

Trykk med last (aksler trukket inn)

Merk: Gulvbelastningsinformasjonen er omtrentlig og tar ikke hensyn til ulike utstyrsvalg. Den må benyttes med tilstrekkelige sikkerhetsmarginer.

Fortløpende produktutvikling er Genies policy. Produktspesifikasjonene kan endres uten varsel og ytterligere forpliktelser.

12 m / 11,8 sek

12 m / 68 sek

12 m / 270 sek

896 kPa

856 kg/m

8,39 kPa

1 644 kg/m

16,12 kPa

Delenr. 1262336NW SX-150 • SX-180 67

Page 70

Brukerhåndbok Tredje utgave • Andre opplag

Spesifikasjoner

Diagram over bevegelsesområde for SX-150

Diagram over bevegelsesområde for SX-180

SX-150 • SX-180 Delenr. 1262336NW Brukerhåndbok Tredje utgave • Andre opplag

68 SX-150 • SX-180 Delenr. 1262336NW

Page 71

Genie SX™-180 Operator's Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
