Genie SX™-135 XC™ CE Operator's Manual [lv]

Operatora rokasgrāmata

Sērijas numuru diapazons

SX™-135 XC™

no SX135H-515

CE

ar
apkopes
informāciju

Oriģinālo instrukciju tulkojums
Second Edition
Third Printing
Part No. 1301106LVGT

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Atbilst EK direktīvai 2006/42/EK
Skatiet EK atbilstības deklarāciju

2008. gada mašīnu (drošības) noteikumu nodrošinājums

Front Matter

Manufacturer:

Terex Global GmbH
Bleicheplatz 2
Schaffhausen, 8200
Switzerland

EU Authorized representative:

Genie Industries B.V.
Boekerman 5
4751 XK OUD GASTEL
The Netherlands

UK Authorized representative:

Genie UK Limited
The Maltings
Wharf Road
Grantham
NG31 6BH

UK

Saturs

Ievads ....................................................................1

Simbolu un risku ilustrāciju definīcijas ...................6

Vispārīga drošība ...................................................9

Individuālā drošība .............................................. 12

Darba zonas drošība........................................... 13

Simbols ............................................................... 23

Vadības ierīces ................................................... 24

Pārbaudes ........................................................... 32

Ekspluatācijas instrukcijas .................................. 47

Transportēšanas un celšanas instrukcijas .......... 63

Apkope ................................................................ 69

Specifikācijas ...................................................... 73

SX

Copyright © 2016, Terex Corporation

Otrais izdevums: Trešais iespiedums, Septembris 2022

Genie ir reģistrēta Terex South Dakota, Inc. preču zīme ASV un
daudzās citās valstīs.

“SX” un “XC” ir Terex South Dakota, Inc. prečzīmes.

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Sērijas uzlīme

Ievads

Ievads

Par šo rokasgrāmatu

Genie pateicas, ka izvēlējāties mūsu mašīnu sava
darba veikšanai. Mūsu galvenā prioritāte ir lietotāja
drošība, ko vislabāk var īstenot ar kopīgiem
centieniem. Šī grāmata ir ekspluatācijas un
ikdienas tehniskās apkopes rokasgrāmata Genie
mašīnas lietotājam vai operatoram.

Šī rokasgrāmata ir jāuzskata kā neatņemama jūsu
mašīnas komplektācijas sastāvdaļa un tai vienmēr
ir jāatrodas mašīnā. Ja jums ir jebkādi jautājumi,
sazinieties ar Genie.

Produkta identifikācija

Mašīnas sērijas numurs atrodas uz sērijas
uzlīmes.

Sērijas numurs iespiests
uz šasijas

(atrodas zem pārsega)

Paredzētā izmantošana un
iepazīšanās vednis

Šīs mašīnas paredzētā izmantošana ir personāla
pacelšana, tostarp ar instrumentiem un
materiāliem pacēlāja darba zonā. Pirms mašīnas
darbināšanas operatoram ir jāizlasa un jāizprot šis
iepazīšanās vednis.

 Katrai personai ir jābūt apmācītai izmantot

programmu Mobile Elevating Work Platform
(MEWP).

 Katra persona, kura ir pilnvarota, kompetenta

un apmācīta, ir jāiepazīstina ar MEWP.

 Šīs mašīnas izmantošana ir atļauta tikai

apmācītam un pilnvarotam personālam.

 Operatoram ir jāizlasa, jāizprot un jāievēro

ražotāja instrukcijas un drošības noteikumi,
kas sniegti Operatora rokasgrāmatā.

 Operatora rokasgrāmata atrodas

rokasgrāmatas glabāšanas tvertnē pie
platformas.

 Specifiskām produkta pielietojuma jomām

skatiet Sazināšanās ar ražotāju.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 1

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Platformas līmenis
Platformas pagriešana

Sijas izlice

Izlice pacelta/nolaista

Izlice izvirzīta/ievilkta

Grozāmās pamatnes
pagriešana

Braukt uz priekšu/atpakaļgaitā

Stūrēt pa labi/pa kreisi

Sijas izlices
izbīdīšana/iebīdīšana

Ass izbīdīšana
Ass iebīdīta

Kvadrātveida stūrēšana

Apļveida stūrēšana

Krabja stūrēšana

Koordinēta stūrēšana

Ievads

Platformas vadības simboloģija un saistītā
mašīnas kustība:

pacelta/nolaista

2 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Platformas līmenis,
sijas izlice pacelta/nolaista,
izlice izvirzīta/ievilkta,
un sija

Grozāmās pamatnes un
platformas pagriešana

Ievads

Vadības no zemes simboloģija un saistītā
mašīnas kustība:

pacelta/nolaista

Izmantošanas ierobežojumi:

• Šīs mašīnas paredzētā izmantošana ir

personāla pacelšana, tostarp ar instrumentiem
un materiāliem pacēlāja darba zonā.

• Neceliet platformu, ja mašīna neatrodas uz

stingras, horizontālas zemes.

Secīgās funkcijas un kustība:

• Braukt un stūrēt.

Bloķētās funkcijas:

• Paātrināts braukšanas ātrums.

• Paātrinātas braukšanas līmeņa un ne līmeņa

stāvoklis.

• Braukšana iespējota, kad izlice ir pagriezta

garām nestūrējošajiem riteņiem vai
nestūrējošajām kāpurķēdēm.

• Visa platformas vadība un vadība no zemes.

Stabilitāti uzlabojoši līdzekļi:

• X šasija

Ierobežots ekspluatācijas apvalks:

• 1000 lbs/454 kg platformas celtspēja.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 3

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Ievads

Biļetena iedalījums un atbilstība

Drošība produkta lietotājiem ir svarīgākais faktors
Genie. Lai sniegtu svarīgu drošības un produkta
informāciju izplatītājiem un mašīnu īpašniekiem,
Genie izmanto dažādus biļetenus.

Biļetenos ietvertā informācija ir saistīta ar
speciālām mašīnām, izmantojot mašīnas modeļa
un sērijas numuru.

Biļetenu sadalījuma pamatā ir jaunāko īpašnieku
ieraksti, arī ar tiem saistītie izplatītāji, tāpēc ir
svarīgi reģistrē savu mašīnu un uzturēt savu
kontaktinformāciju atjauninātu.

Lai nodrošinātu personāla drošību un savas
mašīnas darbību pastāvīgi uzticamu,
pārliecinieties par norādītās darbības pareizību
attiecīgajā biļetenā.

Lai skatītu jebkuru atvērtu ar jūsu mašīnu saistītu
biļetenu, apmeklējiet mūsu tīmekļa vietni
www.genielift.com.

Sazināšanās ar ražotāju

Reizēm var būt nepieciešams sazināties ar Genie.
Kad jūs to darāt, esiet gatavs sniegt savas
mašīnas modeļa numuru un sērijas numuru kopā
ar savu vārdu un kontaktinformāciju. Minimāli
nepieciešamais, lai sazinātos ar Genie:

Ziņojums par negadījumu

Jautājumi par produktu pielietojumu un drošību

Standarti un noteikumiem atbilstības informācija

Pašreizējā īpašnieka atjauninājumi, piemēram, par
mašīnas īpašnieka maiņu vai izmaiņām savā
kontaktinformācijā. Skatīt zemāk parādīto
īpašumtiesību nodošanu.

Īpašumtiesību nodošana

Dažu minūšu veltīšana, lai atjauninātu īpašniekam
informāciju, nodrošinās to, ka jūs saņemsiet
svarīgu drošības, tehniskās apkopes un
ekspluatācijas informāciju attiecībā uz savu
mašīnu.

Lūdzu, reģistrēt savu mašīnu, apmeklējot mūs
interneta vietnē www.genielift.com vai zvanot
mums pa bezmaksas tālruni 1-800-536-1800.

4 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Uzlīmēs uz šīs mašīnas ir izmantoti simboli, krāsu
kods un signālvārdi, lai identificētu šos riskus:

Drošības brīdinājuma simbols
izmantots, lai brīdinātu jūs par
potenciāliem ievainojumu
gūšanas riskiem.
drošības ziņojumus, kas ir pie šī
simbola, lai novērstu iespējamus
ievainojumus vai nāvi.

Norāda uz bīstamu situāciju, kas,
ja no tās neizvairās, izraisīs nāvi
vai smagus ievainojumus.

Norāda uz bīstamu situāciju, kas,
ja no tās
nāvi vai smagus ievainojumus.

Norāda uz bīstamu situāciju, kas,
ja no tās neizvairās, var radīt
vieglus vai vidēji smagus
ievainojumus.

Norāda uz īpašuma sabojāšanas
risku.

Ievads

Drošības zīmju apkope

Bīstami

Neievērojot šajā rokasgrāmatā sniegtās
instrukcijas un drošības noteikumus, var
izraisīt nāvi vai smagus ievainojumus.

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas
principus, kas sniegti šajā operatora
rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.

Izprotiet un iepazīstiet drošības
noteikumus, pirms pārejat uz nākamo
sadaļu.

2 Vienmēr veiciet pirmsekspluatācijas pārbaudi.
3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.
4 Pārbaudiet darba vietu.
5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

 Jums ir jāizlasa, jāizprot un jāievēro ražotāja

instrukcijas un drošības noteikumi, drošības
un operatora rokasgrāmatas, kā arī mašīnas
uzlīmes.

 Jums ir jāizlasa, jāizprot un jāievēro darba

devēja drošības noteikumi un darba vietas
noteikumi.

Nomainiet jebkādas bojātas drošības zīmes vai
kuru trūkst. Vienmēr paturiet prātā operatora
drošību. Izmantojiet maigas ziepes un ūdeni, lai
tīrītu drošības zīmes. Neizmantojiet tīrīšanas
līdzekļus uz šķīdinātāja bāzes, jo tie var sabojāt
drošības zīmju materiālu.

Risku klasifikācija

Ievērojiet visus

neizvairās, var izraisīt

–

 Jums ir jāizlasa, jāizprot un jāievēro visi

saistošie valsts noteikumi.

 Jums jābūt pareizi apmācītam, lai droši

darbinātu mašīnu.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 5

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Simbolu un risku ilustrāciju definīcijas

Simbolu un r isk u ilus trāci j u defi nīci jas

Iespiešanas risks Uzturieties drošā

attālumā no kustīgām
daļām

Strāvas trieciena

risks

Uzturiet vajadzīgo
attālumu

Strāvas trieciena

risks

Izvairieties no

saskares

Iespiešanas risks Virszemes šķērslis Sadursmes risks

Apgāšanās risks Apgāšanās risks Apgāšanās risks

Atvienojiet
akumulatoru

Izlasiet operatora
rokasgrāmatu

Izlasiet apkopes
rokasgrāmatu

6 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Nevadāmas darbības

Metināšanas

Simbolu un risku ilustrāciju definīcijas

Sprādziena risks Nesmēķēt.

Neizmantot liesmu.
Izslēgt dzinēju.

Ugunsgrēka risks Nesmēķēt Sprādziena risks Nav darbības Troses stiprināšanas

Sprādziena risks Apdegumu gūšanas

Platformas
piestiprināšanas
instrukcijas

Celšanas un piestiprināšanas instrukcijas Piestiprināšanas

risks

punkts

Ugunsdzēšamais
aparāts

punkts

Celšanas punkts

Vēja ātrums

Daļas nr. 1301106LVGT SX

Slodze uz riteni Riepu specifikācijas

risks

iekārtas svars
samazina celtspēju

™

-135 XC™ 7

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Simbolu un risku ilustrāciju definīcijas

Korekcijas procedūra, ja paceltā pozīcijā
atskan sasvēršanās trauksmes signāls.

Platforma slīpumā uz
augšu:

1 Nolaist izlici.
2 Ievilkt izlici.

Ar krāsām apzīmētās
virzienu bultiņas

Platforma slīpumā uz
leju:

1 Ievilkt izlici.
2 Nolaist izlici.

Piekļuve atļauta tikai
apmācītam un
pilnvarotam
personālam

Neizmantojiet ētera
vai citas augstas
enerģijas
iedarbināšanas
palīgierīces
mašīnām, kas
aprīkotas ar
kvēlsvecēm.

Manuālais spēks Maksimālā

Sprieguma nomināls
strāvas padevei uz
platformu

kravnesība

Spiediena nomināls
gaisa līnijai uz
platformu

Iespiešanas risks

Tehniskās apkopes
laikā balstiet
platformu vai izlici

Papildu nolaišana

8 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Vispārīga drošība

Vispārīga dr ošī ba

Daļas nr. 1301106LVGT SX

™

-135 XC™ 9

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Vispārīga drošība

10 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Vispārīga drošība

Daļas nr. 1301106LVGT SX

™

-135 XC™ 11

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Individuālā drošība

Individuāl ā droš ība

Personāla pretnokrišanas
aizsardzība

Izmantojot šo mašīnu, ir nepieciešams
individuālais pretnokrišanas aizsardzības
aprīkojums (PFPE).

Darbiniekiem jāizmanto drošības josta vai uzkabe
saskaņā ar valstī pieņemtajiem noteikumiem.
Pievienojiet siksnu enkurstiprinājumam, kas
atrodas uz platformas.

Operatoriem ir jāievēro darba devēja, darba zonas
un valsts noteikumi attiecībā uz individuālo
aizsarglīdzekļu izmantošanu.

Visam PFPE aprīkojumam ir jāatbilst saistošajiem
valstī pieņemtajiem noteikumiem, un tas ir
jāpārbauda un jāizmanto saskaņā ar PFPE
ražotāja norādījumiem.

12 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ievērojiet visus vietējos un
valsts noteikumus attiecībā
uz nepieciešamo attālumu
no elektrolīnijām. Jāievēro
minimālais attālums, kas
norādīts turpmākajā tabulā.

Līnijas spriegums

Nepieciešamais attālums

0

t

m

5

t

m

20

t

m

35

t

m

50

t

m

75

t

m

Uzturieties drošā
attālumā no mašīnas, ja
tā skar aktīvas
elektrolīnijas. Personāls
uz zemes vai platformā
nedrīkst skart vai darbināt
mašīnu, kamēr aktīvās
elektrolīnijas nav
atslēgtas.

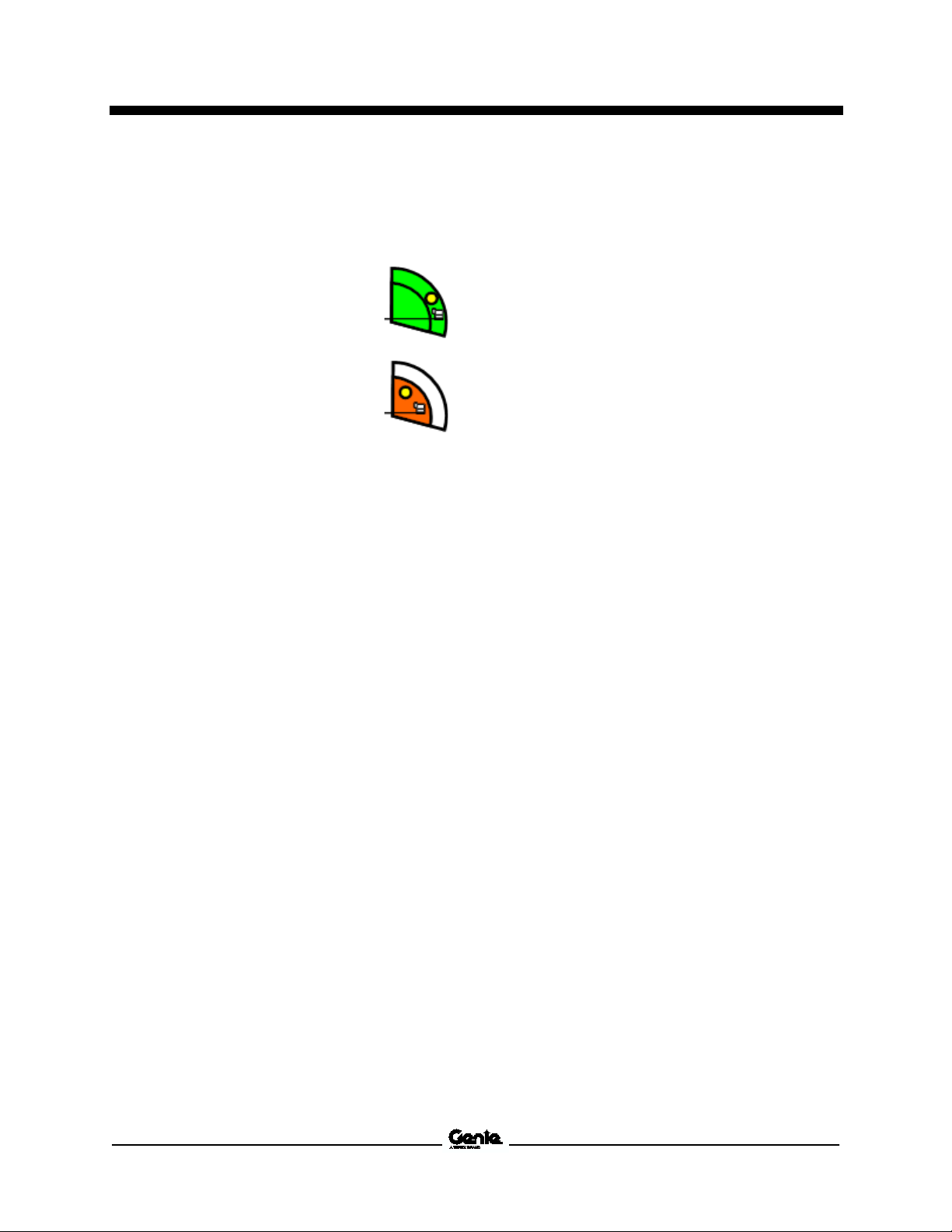

Maksimālā platformas celtspēja
Neierobežots kustības diapazons

lbs

kg

Maksimālais darbinieku skaits

2

Maksimālā platformas celtspēja
Ierobežots kustības diapazons

lbs

kg

Maksimālais darbinieku skaits

3

Darba zonas drošība

Darba zonas droš ība

Strāvas trieciena risks

Apgāšanās riski

Šī mašīna nav elektriski izolēta un nenodrošina
aizsardzību no kontakta ar strāvu vai tās tuvuma
radīta riska.

līdz 50 kV 10 f
0 līdz 200 kV 15 f

0 līdz 350 kV 20 f
0 līdz 500 kV 25 f
0 līdz 750 kV 35 f
0 līdz 1000 kV 45 f

3,05
4,60
6,10

7,62
10,67
13,72

Nodrošiniet telpu platformas kustībai, ņemiet vērā
elektrolīniju šūpošanos vai kustību un stipru vai
brāzmainu vēju.

Darbinieki, aprīkojums un materiāli nedrīkst
pārsniegt maksimālo platformas kravnesību
ierobežotam vai neierobežotam kustības
diapazonam.

660

1000

300

454

Nedarbiniet mašīnu zibens un vētru laikā.

Neizmantojiet mašīnu kā pamatni metināšanai.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 13

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Neceliet vai neizbīdiet izlici,
ja mašīna neatrodas uz
stingras, horizontālas
virsmas.

Ja sasvēršanās trauksme skan,
kad platforma ir slīpumā uz augšu:

1

2

Ja sasvēršanās trauksme skan,
kad platforma ir

1

2

Nepaceliet izlici, kad vēja
ātrums pārsniedz 28 mph /
12,5
pārsniedz 28
12,5
pacelta, nolaidiet izlici un
neturpiniet izmantot
mašīnu.

Darba zonas drošība

Nepievienojiet 660 lbs/300 kg (neierobežots
kustības diapazons) nominālās celtspējas
platformu vai 1000 lbs/454 kg (ierobežots kustības
diapazons) mašīnām ar citu nominālo noslodzi.
Maksimālo nominālo noslodzi skatiet sērijas
uzlīmē.

Papildaprīkojuma un piederumu, piemēram,
cauruļu sastatņu un metināšanas ierīču svars
samazina platformas aprēķināto celtspēju, un tas ir
jāatskaita no platformas kopējās celtspējas.
Skatiet uzlīmes par papildaprīkojumu un
piederumiem.

Ja sasvēršanās trauksme skan, kad platforma ir
pacelta, esiet īpaši uzmanīgs. Nosakiet izlices
stāvokli uz nogāzes, kā norādīts tālāk. Pirms
pārvietošanas uz stingras, līdzenas virsmas
ievērojiet norādītos darbības soļus, lai nolaistu
izlici. Nepagrieziet izlici nolaišanas laikā.

Atgūšanas režīmu drīkst izmantot tikai apmācīts
un pilnvarots personāls.

Nolaidiet izlici.

Ja izmantojat piederumus, izlasiet, saprotiet un
ievērojiet kopā ar piederumiem sniegtās uzlīmes,
instrukcijas un rokasgrāmatas.

Nepaļaujieties uz sasvēršanās signālu kā līmeņa
indikatoru. Sasvēršanās trauksme uz platformas
skan tikai tad, kad mašīna ir lielā slīpumā.

Ievelciet izlici.

slīpumā uz leju:

Ievelciet izlici.
Nolaidiet izlici.

m/s. Ja vēja ātrums

mph /

m/s, kad izlice ir

Nedarbiniet mašīnu stiprā vai brāzmainā vējā.
Nepalieliniet platformas vai kravas virsmas platību.
Platības palielināšana, kas pakļauta vēja
iedarbībai, samazinās mašīnas stabilitāti.

14 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

nelīdzenu virsmu, gružiem,

Nebīdiet vai
klāt pie jebkāda objekta,
kas atrodas ārpus
platformas.

Maksimālais
pieļaujamais manuālais
spēks:

Darba zonas drošība

Esiet ļoti uzmanīgs un
pārvietojieties lēnām,
braucot ar mašīnu
pārvadāšanas pozīcijā pa

nestabilām vai slidenām
virsmām, kā arī tuvu
atverēm un malām.

Nepārveidojiet vai nebloķējiet mašīnas
komponentus, kas jebkādā veidā ietekmē drošību
un stabilitāti.

Neaizvietojiet detaļas, kas ir ļoti svarīgas mašīnas
stabilitātei ar atšķirīga svara vai specifikācijas
detaļām.

Neaizstājiet rūpnīcā uzstādītas riepas ar atšķirīgu
specifikāciju vai kārtainības klases riepām.

Nebrauciet ar mašīnu pa nelīdzenu reljefu, tuvu
nestabilām virsmām vai citos bīstamos apstākļos,
kad izlice ir pacelta vai izbīdīta.

Neizmantojiet mašīnu kā celtni.

Nestumiet mašīnu vai citus objektus ar izlici.

Neskariet ar izlici tuvējās konstrukcijas.

Nepiestipriniet izlici vai platformu pie tuvējām
konstrukcijām.

Nenovietojiet kravu ārpus platformas perimetra.

nevelcieties

90 lbs/400 kg

Neizmantojiet pneimatiskās riepas. Šīs mašīnas ir
aprīkotas ar putu materiāla pildītām riepām. Riteņa
svars ir izšķirīgs faktors stabilitātei.

Neizmantojiet platformas vadības ierīces, lai
atbrīvotu platformu, kas ir piespiedusies,
aizķērusies vai kuras normālu kustību traucē
blakus esošā konstrukcija. Pirms platformas
atbrīvošanas mēģinājuma, izmantojot no zemes
darbināmās vadības ierīces, visam personālam
platforma jāatstāj.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 15

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Nenovietojiet vai
nepiestipriniet fiksētu vai
iekārtu kravu nevienai
mašīnas daļai.

Nenovietojiet kāpnes vai
sastatnes platformā vai pret
jebkuru mašīnas daļu.

Maksimālais slīpuma nomināls, pārvadāšanas
pozīcija

Platforma slīpumā uz
leju

% (19°)

Platforma slīpumā uz
augšu

% (19°)

Sānisks slīpums

% (14°)

Darba zonas drošība

Nepārveidojiet vai neizmainiet mobilo pacelšanas
darba platformu bez iepriekšējas rakstiskas
ražotāja atļaujas. Uzstādot platformai
papildaprīkojumu instrumentu turēšanai vai citus
materiālus, var palielināties platformas
norobežojošo malu vai aizsargsliežu sistēmas
svars un platformas vai kravas virsmas laukums.

Riski, strādājot nogāzēs

Nebrauciet ar mašīnu pa slīpumu, kas pārsniedz
maksimālo mašīnas uz augšu, uz leju vai sāniskā
slīpuma nominālu. Slīpuma nomināls attiecas tikai
uz mašīnām novietošanas pozīcijā.

35

35

25

Netransportējiet instrumentus un materiālus, ja tie
nav vienmērīgi izkārtoti un ar tiem droši nevar
rīkoties persona(-s) platformā.

Neizmantojiet mašīnu uz kustīgas vai mobilas
virsmas vai transportlīdzekļa.

Pārliecinieties, ka riepas ir labā stāvoklī un
stiprinājuma uzgriežņi ir pievilkti.

Piezīme: slīpuma nominālu nosaka virsmas
apstākļi ar vienu personu uz platformas un
atbilstoša saķere. Papildu platformas svaru var
samazināt slīpuma nomināls. Skatiet
ekspluatācijas instrukcijās sadaļu Braukšana
nogāzē.

16 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Darbiniekiem jāizmanto
drošības
saskaņā ar valstī
pieņemtajiem noteikumiem.
Pievienojiet siksnu
enkurstiprinājumam, kas
atrodas uz platformas.

Nesēdiet, nestāviet vai
nerāpieties uz platformas
aizsargsliedēm. Visu laiku
stingri stāviet ar abām
kājām uz platformas.

Nerāpieties lejā no
platformas, kad tā ir
pacelta.

Braucot vai strādājot
apzinieties ierobežoto
pārredzamības attālumu
un aklos punktus.

Pārbaudiet, vai darba
zonā nav virszemes
šķēršļu vai citu iespējamo
risku.

Apzinieties iespiešanas
riskus, satverot
platformas aizsargsliedi.

Darba zonas drošība

Nokrišanas risks

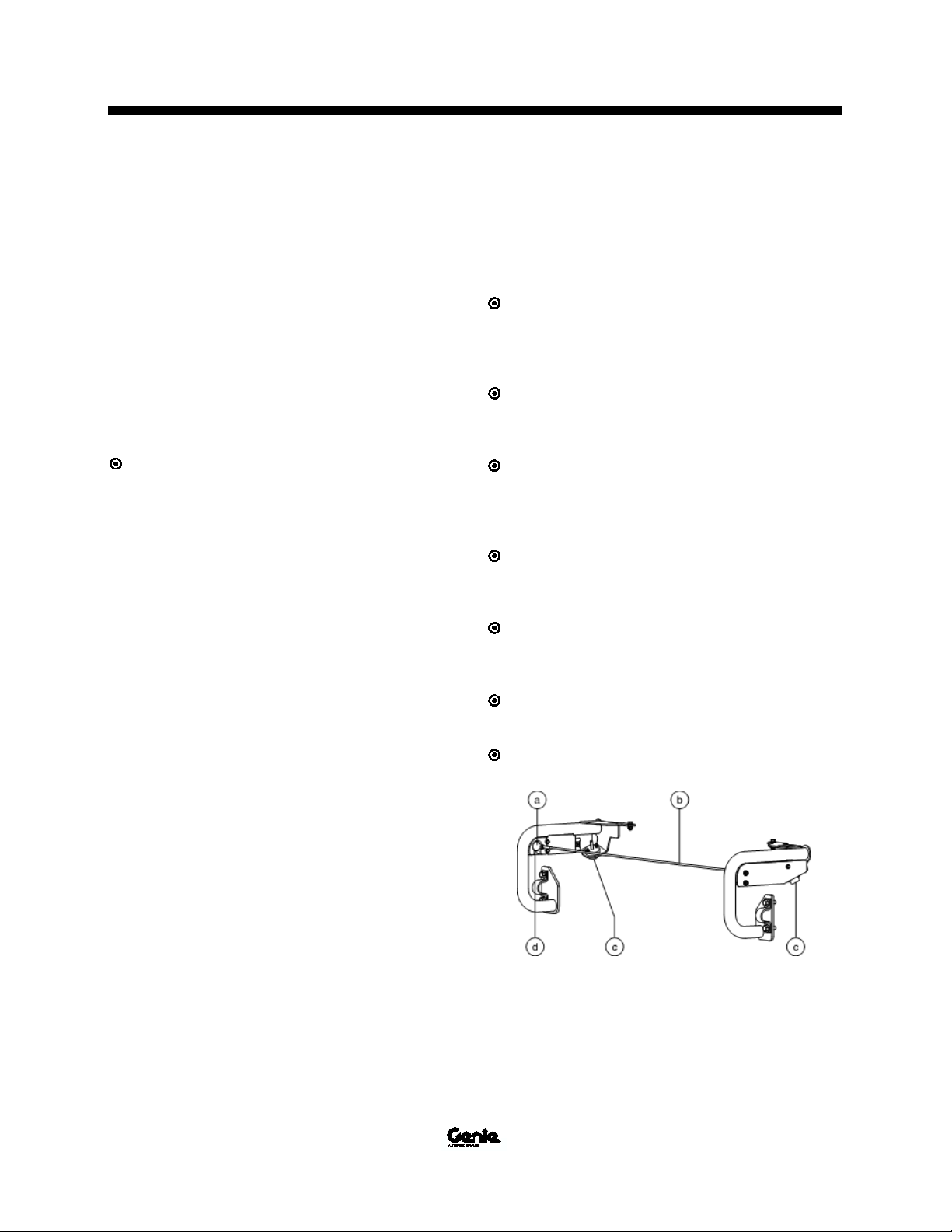

josta vai uzkabe

Sadursmes riski

Pagriežot grozāmo pamatni, apzinieties izlices
pozīciju un aizmugurējās daļas pagriezi.

Uzturiet platformas grīdu tīru no gružiem.

Pirms izmantošanas nolaidiet platformas ieejas
vidējo šķērsstieni vai aizveriet ieejas vārtiņus.

Nekāpiet iekšā vai ārā no platformas, ja mašīna
nav novietošanas pozīcijā un platforma nav
horizontālā līmenī.

Riski saistībā ar specifisku produkta pielietošanu
izkāpšanai, atrodoties augstumā, ir ņemti vērā
mašīnas dizainā; lai iegūtu plašāku informāciju,
sazinieties ar Genie (skatiet nodaļu Sazināšanās
ar ražotāju).

Daļas nr. 1301106LVGT SX

Operatoriem ir jāievēro darba devēja, darba zonas
un valsts noteikumi attiecībā uz individuālo
aizsarglīdzekļu izmantošanu.

™

-135 XC™ 17

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Nenolaidiet izlici, ja zona
zem tās nav brīva no
cilvēkiem un šķēršļiem.

Ierobežojiet braukšanas
ātrumu saskaņā ar
virsmas,
slīpuma, personāla
atrašanās vietu un
jebkādiem citiem
apstākļiem, kas var
izraisīt sadursmi.

Darba zonas drošība

Ievērojiet un izmantojiet ar krāsu apzīmētās
virziena bultiņas uz platformas vadības ierīcēm un
šasijas piedziņas vadības un stūrēšanas
funkcijām.

satiksmes,

Ievainojumu risks

Vienmēr darbiniet mašīnu labi vēdināmā vietā, lai
izvairītos no saindēšanās ar oglekļa monoksīdu.

Nedarbiniet mašīnu, kad tai ir hidrauliskās eļļas vai
gaisa noplūdes. Gaisa noplūde vai hidrauliskās
eļļas noplūde var iespiesties ādā un/vai radīt ādās
apdegumus.

Nepareiza saskare ar komponentiem zem jebkura
pārsega izraisīs nopietnus ievainojumus.
Nodalījumiem drīkst piekļūt tikai apmācīts apkopes
personāls. Operatora piekļuve šīm vietām ir
ieteicama, tikai veicot pirmsekspluatācijas
pārbaudi. Darba laikā visiem nodalījumiem jāpaliek
aizvērtiem un nofiksētiem.

Sprādziena un ugunsgrēka

risks

Nedarbiniet izlici jebkāda celtņa ceļā, ja celtņa
vadības ierīces nav bloķētas un/vai nav veikti
piesardzības pasākumi, lai novērstu jebkādu
potenciālu sadursmi.

Mašīnu nedrīkst izmantot atrakciju un izpriecu
mērķiem, kad tā tiek darbināta.

Neiedarbiniet dzinēju, ja konstatējat vai jūtat
sašķidrinātas naftas gāzes (SNG), benzīna,
dīzeļdegvielas vai citas sprādzienbīstamas vielas
smaku.

Neuzpildiet mašīnā degvielu, kad darbojas dzinējs.

Uzpildiet mašīnā degvielu un uzlādējiet
akumulatoru tikai atklātā, labi ventilējamā zonā
atstatus no dzirkstelēm, liesmām un aizdegtiem
tabakas izstrādājumiem.

Nedarbiniet mašīnu vai neuzlādējiet akumulatoru
bīstamās zonās vai vietās, kur var atrasties
potenciāli viegli uzliesmojošas vai sprāgstošas
gāzes vai daļiņas.

Neiesmidziniet ēteri dzinējos, kas aprīkoti ar
kvēlsvecēm.

18 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Akumulatori satur skābi.
Strādājot ar akumulatoriem,
vienmēr izmantojiet
aizsargapģērbu un
aizsargbrilles.

Izvairieties no
skābes izšļakstīšanās vai
saskares ar to. Neitralizējiet
akumulatora skābes
šļakatas ar dzeramo sodu un
ūdeni.

Akumulatoru tuvumā
nepieļaujiet dzirksteļu,
liesmu vai aizsmēķētu
cigarešu klātbūtni.
Akumulatori
sprāgstošu gāzi.

Darba zonas drošība

Bojātas mašīnas radīts

apdraudējums

Neizmantojiet bojātu vai neatbilstoši funkcionējošu
mašīnu.

Veiciet pilnu mašīnas pirmsekspluatācijas
pārbaudi un pārbaudiet visas funkcijas pirms
katras darba maiņas. Nekavējoties marķējiet un
noņemiet no ekspluatācijas bojātu vai neatbilstoši
funkcionējošu mašīnu.

Pārliecinieties, ka visi apkopes darbi tiek veikti kā
norādīts šajā rokasgrāmatā un attiecīgajā Genie
apkopes rokasgrāmatā.

Pārliecinieties, ka visas uzlīmes savā vietā un
skaidri salasāmas.

Pārliecinieties, ka operatora rokasgrāmata ir pilnā
komplektā, salasāma un atrodas mašīnā.

Komponenta sabojāšanas riski

Neizmantojiet akumulatoru uzlādei jebkādu
akumulatora uzlādes ierīci, kuras spriegums
lielāks par 12 V.

Neizmantojiet mašīnu kā pamatni metināšanai.

Akumulatora drošība

Apdegumu gūšanas riski

Sprādziena riski

akumulatora

izdala

Nedarbiniet mašīnu vietās, kur ir ļoti augstu
magnētisko lauku iespējamība.

Daļas nr. 1301106LVGT SX

Strāvas trieciena risks

Izvairieties no saskares ar elektriskajām spailēm.

™

-135 XC™ 19

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Darba zonas drošība

Kontakta trauksmes drošība

Izlasiet, saprotiet un ievērojiet visus ar kontakta
trauksmi saistītos brīdinājumus un instrukcijas.

Nepārsniedziet platformas nominālo celtspēju.
Kontakta trauksmes montāžas svars samazinās
nominālo platformas celtspēju, un to ir jāatņem no
kopējās platformas noslodzes.

Kontakta trauksmes montāža sve 10 lb/4,5 kg.

Pārliecinieties, ka kontakta trauksme ir droši
uzstādīta.

Cauruļu mezgla drošība

Izlasiet, saprotiet un ievērojiet visus uz cauruļu
mezgliem novietotos brīdinājumus un instrukcijas.

Nepārsniedziet platformas nominālo celtspēju.
Cauruļu mezgls un slodze cauruļu mezglos
samazinās platformas nominālo celtspēju, un to ir
jāiekļauj kopējā platformas noslodzē.

Cauruļu mezgls sver 21 lb/9,5 kg.

Maksimālā cauruļu mezglu celtspēja ir
200 lb/91 kg.

Cauruļu mezgla svars un slodze cauruļu mezglos
var ierobežot maksimālo darbinieku skaitu
platformā.

Iecentrējiet slodzi platformas perimetra zonā.

Piestipriniet kravu platformai.

Neaizšķērsojiet platformas ieeju vai izeju.

Neaizšķērsojiet iespēju darbināt platformas
vadības ierīces vai sarkano avārijas izslēgšanas
pogu.

Nestrādājiet, ja neesat atbilstoši instruēts un
neapzināties visus riskus, kas saistīti ar platformas
kustību ar pārkares slodzi.

Neradiet horizontālu spēku vai sānu slodzi
mašīnai, palielinot vai samazinot fiksētu vai
pārkarinātu kravu.

Strāvas trieciena risks: uzturiet caurules nost no
visiem pievienotajiem elektrovadītājiem.

20 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Paneļa mezgla drošība

Izlasiet, saprotiet un ievērojiet visus uz paneļa
mezgliem novietotos brīdinājumus un instrukcijas.

Nepārsniedziet platformas nominālo celtspēju.
Paneļu, darbinieku, darbarīku un jebkāda cita
aprīkojuma kopējais svars nedrīkst pārsniegt
nominālo celtspēju.

Paneļa mezgls sver 30 lbs/13,6 kg.

Maksimālā paneļu mezglu celtspēja ir
250 lbs/113 kg.

Paneļa mezglu svars un slodze paneļa mezglos
var ierobežot maksimālo darbinieku skaitu
platformā līdz pat vienam cilvēkam.

Piestipriniet mezglus platformai. Piestipriniet paneli
(platformas) margām, izmantojot komplektācijā
iekļautās siksnas.

Nestrādājiet, ja neesat atbilstoši instruēts, un
apzinieties visus ar celšanas paneļiem saistītos
riskus.

Neradiet horizontālu spēku vai sānu slodzi
mašīnai, palielinot vai samazinot fiksētu vai
pārkarinātu kravu.

Metināšanas iekārtas drošība

Izlasiet, saprotiet un ievērojiet visus uz
metināšanas iekārtas barošanas bloka novietotos
brīdinājumus un instrukcijas.

Nepievienojiet metināšanas vadus vai kabeļus, ja
metināšanas barošanas bloks nav izslēgts pie
platformas vadības ierīcēm.

Nedarbiniet, ja metināšanas kabeļi nav pareizi
savienoti un metināšanas iekārta nav pareizi
sazemēta.

Metināšanas iekārtas svars samazinās nominālo
platformas celtspēju, un to ir jāiekļauj kopējā
platformas noslodzē. Metināšanas iekārtas
barošanas avots sver 75 lbs/34 kg.

Nedarbiniet metināšanas iekārtu, ja
ugunsdzēšamais aparāts nav uzreiz pieejams
tūlītējai lietošanai.

Maksimālais paneļu vertikālais augstums:
4 ft/1,2 m.

Maksimālais vēja ātrums: 15 mph/6,7 m/sek.

2

Maksimālais paneļu laukums: 32 sq ft/3 m

Daļas nr. 1301106LVGT SX

.

™

-135 XC™ 21

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Darba zonas drošība

Bloķējiet pēc katras izmantošanas

1 Izvēlieties drošu novietošanas vietu – stingru,

horizontālu virsmu, brīvu no šķēršļiem un
satiksmes.

2 Ievelciet un nolaidiet izlici novietošanas

pozīcijā.

3 Pagrieziet grozāmo pamatni tā, lai izlice

atrastos starp apļveida riteņiem.

4 Pagrieziet atslēgas slēdzi izslēgtā pozīcijā un

izņemiet atslēgu, lai novērstu neatļautu
izmantošanu.

22 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Simbols

Simbols

1 Apļveida riepa
2 Kvadrātveida riepa
3 Vadības ierīces vadībai no zemes
4 Izlice
5 Pagarināmā izlice
6 Platforma
7 Platformas vadības ierīces

8 Bīdāmais vidējais šķērsstienis
9 Rokasgrāmatas uzglabāšanas nodalījums
10 Troses stiprināšanas punkts
11 Kājslēdzis

Daļas nr. 1301106LVGT SX

™

-135 XC™ 23

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Vadības ierīces

Vadības ierī ces

No zemes darbināmā vadības paneļa stacija ir jāizmanto, lai paceltu platformu glabāšanas nolūkiem un
funkciju testiem. No zemes darbināmā vadības paneļa staciju var izmantot avārijas gadījumā, lai glābtu
rīcībnespējīgu personu uz platformas. Kad ir izvēlēta no zemes darbināmā vadības paneļa stacija,
platformas vadības ierīces nav izmantojamas, tostarp E-stop slēdzis.

Vadības no zemes panelis

24 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Vadības ierīces

No zemes darbināmais vadības

panelis

1 Grozāmās pamatnes pa labi pagriešanas poga

Nospiediet grozāmās pamatnes pagriešanas
slēdzi pa labi, un grozāmā pamatne
pagriezīsies pa labi.

2 Grozāmās pamatnes pa kreisi pagriešanas

poga

Nospiediet grozāmās pamatnes pagriešanas
slēdzi pa kreisi, un grozāmā pamatne
pagriezīsies pa kreisi.

3 Izlices nolaišanas poga

Nospiediet izlices nolaišanas pogu, un izlice
nolaidīsies.

4 Izlices ievilkšanas poga

Nospiediet izlices ievilkšanas pogu, un izlice
ievilksies.

5 Izlices pacelšanas poga

Nospiediet izlices pacelšanas pogu, un izlice
pacelsies.

6 Izlices izvirzīšanas poga

Nospiediet izlices izvirzīšanas pogu, un izlice

izvirzīsies.

7 Neierobežotas kustības diapazona indikatora

lampiņa
Lampiņas iedegšanās norāda, ka kustības

diapazons ir neierobežots.
8 LCD ekrāna vadības pogas
9 Ierobežotas kustības diapazona indikatora

lampiņa

Lampiņas iedegšanās norāda, ka kustības

diapazons ir ierobežots.

10 LCD nolasījumu ekrāns

a zema degvielas līmeņa indikators
b dzinēja eļļas spiediena indikators
c ūdens temperatūras indikators

d papildu barošanas indikators
e dzinēja apgr./min. indikators
f stundu skaitītājs

11 Sarkanā avārijas apturēšanas poga

Nospiediet sarkano avārijas apturēšanas pogu
izslēgtā pozīcijā, lai apturētu visas funkcijas un
izslēgtu dzinēju. Pavelciet uz āru avārijas
apturēšanas pogu ieslēgtā pozīcijā, lai
darbinātu mašīnu.

12 Funkcijas ātruma izvēles pogas

Nospiediet funkcija ātruma izvēles pogu, lai
izvēlētos funkcijas ātrumu. Ja ir iedegta bultiņa
virs bruņurupuča simbola, mašīnas funkcijas
darbosies lēnā ātrumā. Ja ir iedegta bultiņa
virs truša simbola, mašīnas funkcijas
darbosies lielā ātrumā.

13 Atslēgas slēdzis izsl./vadībai no

zemes/platformas izvēlei
Pagrieziet atslēgas slēdzi izslēgtā pozīcijā, un

mašīna tiks izslēgta. Pagrieziet atslēgas slēdzi
uz vadības no zemes pozīcijā, un no zemes
darbināmās vadības ierīces darbosies.
Pagrieziet atslēgas slēdzi platformas pozīcijā,
un platformas vadības ierīces darbosies.

14 Dzinēja iedarbināšanas poga

Nospiediet dzinēja iedarbināšanas pogu, lai
iedarbinātu dzinēju.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 25

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Vadības ierīces

15 Sijas izlices iebīdīšanas poga

24 Platformas pa kreisi pagriešanas poga

Nospiediet sijas izlices iebīdīšanas pogu, un
sijas izlice iebīdīsies.

16 Sijas izlices pacelšanas poga

Nospiediet sijas izlices pacelšanas pogu, un
sijas izlice pacelsies.

17 Platformas līmeņa palielināšanas poga

Nospiediet platformas līmeņa palielināšanas
pogu, un platformas līmenis pacelsies.

18 Platformas līmeņa samazināšanas pogas

Nospiediet platformas līmeņa samazināšanas
pogu, un platformas līmenis samazināsies.

19 Sijas izlices izbīdīšanas poga

Nospiediet sijas izlices izbīdīšanas pogu, un

sijas izlice izbīdīsies.
20 20 A ķēdes pārtraucējs sistēmas ķēdēm
21 Brīdinājums
22 Apiešanas/atgūšanas taustiņa slēdzis

Apiešanas taustiņa pozīciju drīkst izmantot

tikai, lai izlīdzinātu platformu, ja vadības no

zemes displejs parāda, ka platforma nav

līmenī (P22) un platformas līmeņa vadības

ierīces nedarbojas. Skatiet ekspluatācijas

instrukcijas.

Nospiediet platformas pagriešanas slēdzi pa
kreisi, un platforma pagriezīsies pa kreisi.

25 Papildu barošanas poga

Izmantojiet papildu barošanu, ja primārais
jaudas avots (dzinējs) ir bojāts.
Vienlaicīgi turiet papildu barošanas pogu
ieslēgtu un aktivizējiet vajadzīgo funkciju.

26 Sijas izlices nolaišanas pogas

Nospiediet sijas izlices nolaišanas pogu, un
sijas izlice nolaidīsies.

27 Funkcijas iespējošanas poga

Lai darbinātu, nospiediet un turiet funkcijas
iespējošanas pogu, lai ieslēgtu funkcijas
vadību no zemes.

28 EAT defekta lampiņa

EAT defekta lampiņa norāda, ka ir problēma ar
izplūdes pēcapstrādes sistēmu. Palīdzības
saņemšanai sazinieties ar servisu.

29 Reģenerācijas lampiņa

Kad reģenerācijas lampiņa mirgo, veiciet DPF
reģenerācijas procedūru, stāvot nekustīgi, kā
norādīts šīs rokasgrāmatas nodaļā
Darbināšana no platformas.

Atgūšanas taustiņa pozīciju drīkst izmantot

tikai apmācīts un pilnvarots personāls.
23 Platformas pa labi pagriešanas poga

Nospiediet platformas pagriešanas slēdzi pa

labi, un platforma pagriezīsies pa labi.

26 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

1

2 3 4 5

6 7 8 9

2627

29 25

28

Vadības ierīces

Platformas vadības panelis

™

Daļas nr. 1301106LVGT SX

-135 XC™ 27

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

10

11

12

13

14

15

16

18

19

17

20

21

22

23

24

Vadības ierīces

28 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Vadības ierīces

No platformas darbināmais
vadības panelis

1 Signāltaures poga

Nospiediet šo pogu, un darbosies signāltaure.
Atlaidiet signāltaures pogu, un signāltaure
izslēgsies.

2 Indikatora lampiņa “platforma nav līmenī”

Līmeņojiet platformu līdz gaismiņa izslēdzas.
Platformas līmeņa maiņas slēdzis darbosies
tikai virzienā, kas izlīmeņos platformu.

3 Mašīnas slīpumā indikatora lampiņa

Lampiņas iedegšanās norāda, ka visas
funkcijas ir apturētas. Skatiet instrukcijas
Ekspluatācijas instrukciju sadaļā.

4 Indikatora lampiņa “nolaidiet izlici”

Nolaidiet izlici līdz gaismiņa izslēdzas.

5 Indikatora lampiņa “paceliet/ievelciet izlici”

Paceliet/ievelciet izlici līdz gaismiņa izslēdzas.
6 Izmanto papildaprīkojumam
7 Ģeneratora slēdzis ar indikatora lampiņu

Pārvietojiet ģeneratora slēdzi, lai ieslēgtu

ģeneratoru. Pārvietojiet slēdzi vēlreiz, lai

izslēgtu ģeneratoru.
8 Papildu barošanas slēdzis

Izmantojiet papildu barošanu, ja primārais

jaudas avots (dzinējs) ir bojāts.

Piespiediet uz leju kājslēdzi un vienlaicīgi

pārvietojiet papildu barošanas slēdzi un

aktivizējiet vajadzīgo funkciju. Indikatora

lampiņa būs iedegta, kad tiek izmantota

papildu barošana.
9 Dīzeļdzinēja modeļi: kvēlsveces indikatora

lampiņa

Lampiņas iedegšanās norāda, ka kvēlsveces

ir aktīvas.

10 Dzinēja iedarbināšanas slēdzis ar indikatora

lampiņu
Pārvietojiet dzinēja iedarbināšanas slēdzi, un

dzinējs tiks iedarbināts. Dzinēja
iedarbināšanas indikatora lampiņa mirgos
dzinēja iedarbināšanas laikā un paliks
nemainīgi iedegta, kad dzinējs darbojas.

11 Dzinēja tukšgaitas izvēles slēdzis ar indikatora

lampiņu:

Pārvietojiet šo slēdzi, lai
izvēlētos dzinēja tukšgaitas
iestatījumu. Truša simbola
lampiņa norāda, ka izvēlēti
augsti tukšgaitas apgriezieni.
Bruņurupuča simbola lampiņa
norāda, ka izvēlēti zemi
tukšgaitas apgriezieni.

12 Ierobežotas kustības diapazona indikatora

lampiņa
Lampiņas iedegšanās norāda, ka kustības

diapazons ir ierobežots.

13 Neierobežotas kustības diapazona indikatora

lampiņa
Lampiņas iedegšanās norāda, ka kustības

diapazons ir neierobežots.

14 Platformas pārslodzes indikatora lampiņa

Lampiņas mirgošana norāda, ka platforma ir
pārslogota. Dzinējs izslēdzas, un nedarbojas
neviena funkcija. Noņemiet svaru, līdz lampiņa
nodziest, un pēc tam no jauna iedarbiniet
dzinēju.

15 Barošanas indikatora lampiņa

Lampiņas iedegšanās nozīmē, ka mašīna ir
iedarbināta.

16 Dzinēja pārbaudes indikatora lampiņa

Iedegta lampiņa norāda uz dzinēja defektu.

17 Zema degvielas līmeņa lampiņa

Daļas nr. 1301106LVGT SX

Lampiņas iedegšanās nozīmē, ka mašīnai ir
maz degvielas.

18 Defekta indikatora lampiņa

Iedegta lampiņa norāda uz sistēmas defektu.

™

-135 XC™ 29

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

izvēlētos stūrēšanas

stūrēšanas režīmam

Vadības ierīces

19 Sarkanā avārijas apturēšanas poga

Nospiediet sarkano avārijas apturēšanas pogu
izslēgtā pozīcijā, lai apturētu visas funkcijas un
izslēgtu dzinēju. Pavelciet uz āru avārijas
apturēšanas pogu ieslēgtā pozīcijā, lai
darbinātu mašīnu.

20 Divu asu proporcionālās vadības rokturis

piedziņas un stūrēšanas funkcijām
VAI Proporcionālās vadības rokturis
braukšanas funkcijai un īkšķslēdzis stūrēšanas
funkcijai.

21 Stūrēšanas režīma izvēles slēdzis ar

indikatora lampiņām

Pārvietojiet
stūrēšanas režīma
izvēles slēdzi, lai

režīmu.
Indikatora lampiņa
blakus pašreizējam

būs iedegta.

Pārvietojiet vadības rokturi zilās bultiņas
norādītajā virzienā uz vadības paneļa, un
mašīna brauks uz priekšu. Pārvietojiet vadības
rokturi dzeltenās bultiņas norādītajā virzienā,
un mašīna brauks uz aizmuguri. Pārvietojiet
vadības rokturi zilā trijstūra norādītajā virzienā,
un mašīna pagriezīsies pa kreisi. Pārvietojiet
vadības rokturi dzeltenā trijstūra norādītajā
virzienā un mašīna pagriezīsies pa labi.
VAI
Pārvietojiet vadības rokturi zilās bultiņas
norādītajā virzienā uz vadības paneļa un
mašīna brauks uz priekšu. Pārvietojiet vadības
rokturi dzeltenās bultiņas norādītajā virzienā,
un mašīna brauks uz aizmuguri. Nospiediet
īkšķslēdža kreiso pusi, un mašīna pagriezīsies
pa kreisi. Nospiediet īkšķslēdža labo pusi, un
mašīna pagriezīsies pa labi.

22 Taustiņslēdzis sijas izlices

izbīdīšanas/iebīdīšanas funkcijai

Nospiediet taustiņslēdža
augšdaļu, un sijas izlice
iebīdīsies. Nospiediet
taustiņslēdža apakšdaļu, un
sijas izlice izbīdīsies.

23 Dubultās ass proporcionālās vadības rokturis

sijas izlices pacelšanas/nolaišanas un
platformas pa kreisi/pa labi pagriešanas
funkcijai.

Pārvietojiet vadības
rokturi uz augšu, un sijas
izlice pacelsies.
Pārvietojiet vadības
rokturi uz leju, un sijas
izlice nolaidīsies.

Pārvietojiet vadības
rokturi pa kreisi, un
platforma griezīsies pa
kreisi. Pārvietojiet
vadības rokturi pa labi,
un platforma griezīsies
pa labi.

30 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

iespējošanas slēdzi un lēnām

centra. Izmantojiet ar krāsām

piedziņas šasijas, lai noteiktu

līmeņa slēdzi uz augšu, un

Vadības ierīces

24 Braukšanas izvēles slēdzis ar indikatora

lampiņām

27 Piedziņas iespējošanas slēdzis ar indikatora

lampiņu

Pārvietojiet piedziņas

izvēles slēdzi, lai

izvēlētos piedziņas

iestatījumu. Indikatora

lampiņa blakus

pašreizējam

iestatījumam būs

iedegta.

Mašīnas atrašanās

slīpumā simbols: zema

diapazona darbība

slīpumos.

Mašīnas atrašanās uz

horizontālas virsmas

simbols: augsta

diapazona darbība

maksimālajam

braukšanas ātrumam.

25 Vienas ass proporcionālais vadības rokturis

izlices izbīdīšanas/iebīdīšanas funkcijai

Pārvietojiet vadības rokturi

uz leju, un izlice izbīdīsies.

Pārvietojiet vadības rokturi

uz augšu, un izlice iebīdīsies.

26 Ass izbīdīšanas/iebīdīšanas slēdzis ar

indikatora lampiņām

Pārvietojiet ass izvēles

slēdzi, lai izvēlētos ass

iestatījumu. Ass

izbīdīšanas un

iebīdīšanas indikatora

lampiņa mirgos, kamēr

asis pārvietojas. Ass

izbīdīšanās indikatora

lampiņa paliks iedegta,

kamēr asis ir pilnībā

izbīdītas. Ass iebīdīšanās

indikatora lampiņa paliks

iedegta, kamēr asis ir

pilnībā iebīdītas.

Lampiņas iedegšanās
norāda, ka izlice ir pārvietota
pāri apļveida riepai un
piedziņas funkcija tika
pārtraukta. Lai brauktu,
pārvietojiet piedziņas

pārvietojiet piedziņas
vadības rokturi prom no

apzīmētās virziena bultiņas
uz platformas kastes un uz

virzienu, kādā mašīna
brauks.

28 Dubultās ass proporcionālās vadības rokturis

izlices pacelšanas/nolaišanas un grozāmās
pamatnes pa kreisi/pa labi pagriešanas
funkcijai

Pārvietojiet vadības rokturi
uz augšu, un izlice
pacelsies. Pārvietojiet
vadības rokturi uz leju, un
izlice nolaidīsies.

Pārvietojiet vadības rokturi
pa kreisi, un grozāmā
pamatne griezīsies pa
kreisi. Pārvietojiet vadības
rokturi pa labi, un grozāmā
pamatne griezīsies pa labi.

29 Platformas līmeņa slēdzis

Pārvietojiet platformas

platforma pacelsies.
Pārvietojiet platformas
līmeņa slēdzi uz leju, un
platforma nolaidīsies.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 31

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Pārbaudes

Pārbaudes

Pirmsekspluatācijas apskates
pamatprincipi

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas
principus, kas sniegti šajā operatora
rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.

2 Vienmēr veiciet pirmsekspluatācijas

pārbaudi.

Izprotiet un iepazīstiet pirmsekspluatācijas
pārbaudi, pirms pārejat uz nākamo sadaļu.

3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.
5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Operatora atbildība ir veikt pirmsekspluatācijas
apskati un ikdienas apkopi.

Pirmsekspluatācijas apskate ir vizuāla pārbaude,
ko veic operators pirms katras darba maiņas.
Apskate ir paredzēta, lai atklātu, vai mašīnai kaut
kas acīmredzami nav kārtībā, pirms operators veic
funkciju pārbaudes.

Pirmsekspluatācijas apskate ir paredzēta arī, lai
noteiktu, vai nav jāveic ikdienas apkopes
procedūras. Operators drīkst veikt tikai šajā
rokasgrāmatā norādītās tehniskās apkopes
procedūras.

Skatiet sarakstu nākamajā lappusē un pārbaudiet
katru pozīciju.

Ja ir atklāts bojājums vai jebkādi neatļauti
pārveidojumi, kas atšķiras no stāvokļa, kādā
mašīna bija piegādes brīdī no rūpnīcas, tā ir
jāmarķē un jāpārtrauc tās ekspluatācija.

Mašīnas remontu drīkst veikt tikai kvalificēti
servisa speciālisti saskaņā ar ražotāja
specifikācijām. Kad remonta darbi ir pabeigti,
operatoram ir jāveic pirmsekspluatācijas pārbaude
vēlreiz, pirms pāriet uz funkciju pārbaudēm.

32 SX

Plānotās tehniskās apkopes jāveic kvalificētiem
servisa speciālistiem saskaņā ar ražotāja
specifikācijām.

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

Pirmsekspluatācijas apskate

 Pārliecinieties, ka operatora rokasgrāmata ir

pilnā komplektā, salasāma un atrodas uz

platformas.
 Pārliecinieties, ka visas uzlīmes ir atbilstošā

vietā un savā vietā. Skatiet pārbaudes sadaļu.
 pārbaudiet, vai nav hidrauliskās eļļas noplūdes

un vai ir pareizs eļļas līmenis. Papildiniet eļļu,

ja nepieciešams. Skatiet tehniskās apkopes

sadaļu.
 Pārbaudiet, vai nav akumulatora šķidruma

noplūdes un vai ir pareizs šķidruma līmenis.

Papildiniet destilētu ūdeni, ja nepieciešams.

Skatiet tehniskās apkopes sadaļu.
 Pārbaudiet, vai nav dzinēja eļļas noplūdes un

vai ir pareizs eļļas līmenis. Papildiniet eļļu, ja

nepieciešams. Skatiet apkopes sadaļu.
 Pārbaudiet, vai nav dzesēšanas šķidruma

noplūdes un vai ir pareizs dzesēšanas

šķidruma līmenis. Papildiniet dzesēšanas

šķidrumu, ja nepieciešams. Skatiet apkopes

sadaļu.
Pārbaudiet šos komponentus vai zonas, vai tajās

nav bojājumu, nepareizi uzstādītu vai trūkstošu
detaļu un, vai nav veikti neatļauti pārveidojumi:

 Stūres un ass sensori
 Trauksmes un bākugunis (ja ir aprīkojumā)
 Uzgriežņi, skrūves un citi stiprinājumi
 Platformas ieejas vidējais šķērsstienis vai

vārtiņi

 Platformas noslodzes elements
 Zvana kloķa leņķa sensors
 Troses stiprināšanas punkts

Pārbaudiet visai mašīnai:

 Vai nav plaisu metinājumu vietās vai

konstrukcijas komponentos

 Vai mašīnai nav ieliekumu vai bojājumu
 Vai nav pārmērīgas rūsas, korozijas vai

oksidācijas

 Pārbaudiet, vai visi konstrukcijas un citi

nozīmīgie komponenti netrūkst un visi
attiecīgie stiprinājumi un tapas ir savā vietā un
pareizi pievilktas.

 Pēc tam, kad esat beidzis apskati,

pārliecinieties, ka visu nodalījumu pārsegi
atrodas vietā un ir nofiksēti.

 Elektriskie komponenti, vadi un elektriskie

kabeļi

 Hidrauliskās šļūtenes, stiprinājumi, cilindri

un tvertnes

 Degvielas un hidrauliskā tvertne

 Piedziņas un grozāmās pamatnes motors

un piedziņas rumbas

 Kontakta trauksme

 Pretnodiluma uzlikas

 Riepas un riteņi

 Dzinējs un saistītie komponenti

 Ierobežojošie slēdži un signāltaure

 Pagriešanas sensori

Daļas nr. 1301106LVGT SX

™

-135 XC™ 33

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Pārbaudes

Funkciju pārbaužu pamatprincipi

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas
principus, kas sniegti šajā operatora
rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.
2 Vienmēr veiciet pirmsekspluatācijas pārbaudi.

3 Vienmēr pirms izmantošanas veiciet

funkciju pārbaudes.

Izprotiet un pārziniet funkciju pārbaudes,
pirms pārejat uz nākamo sadaļu.

4 Pārbaudiet darba vietu.
5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Funkciju pārbaudes ir paredzētas, lai atklātu
jebkādas darbības kļūmes, pirms sāk mašīnas
ekspluatāciju. Operatoram instrukcijas ir jāizpilda
soli pa solim, lai pārbaudītu visas mašīnas
funkcijas.

Ja mašīna darbojas nepareizi, to nekādā gadījumā
nedrīkst izmantot. Ja ir atklātas darbības kļūmes,
mašīna ir jāmarķē un jānoņem no ekspluatācijas.
Mašīnas remontu drīkst veikt tikai kvalificēti
servisa speciālisti saskaņā ar ražotāja
specifikācijām.

Kad remonts ir pabeigts, operatoram vēlreiz jāveic
pirmsekspluatācijas pārbaude un funkciju
pārbaudes, pirms mašīna tiek nodota
ekspluatācijā.

34 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

Veicot pārbaudi uz zemes

1 Izvēlieties testa zonu, kurā ir stingra, līdzena

virsma un kura ir brīva no apdraudējumiem.
2 Iestatiet atslēgas slēdzi uz vadību no zemes.
3 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

Rezultāts: bākugunīm (ja ir aprīkojumā) ir

jāmirgo.
4 Iedarbiniet dzinēju. Skatiet ekspluatācijas

instrukciju sadaļu.

Pārbaudiet avārijas apturēšanas funkciju

5 Nospiediet uz iekšu sarkano avārijas

apturēšanas pogu izslēgtā pozīcijā.

Rezultāts: dzinējam jāizslēdzas, un nevienai

funkcijai nav jādarbojas.
6 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā un no jauna iedarbiniet

dzinēju.

Pārbaudiet izbīdāmās asis

Piezīme: sāciet šo testu ar iebīdītām asīm.
7 Pie vadības no zemes ierīcēm nospiediet un

turiet funkcijas iespējošanas pogu un
nospiediet izlices pacelšanas pogu.

Rezultāts: izlicei jāpaceļas par apmēram 10°

un pēc tam jāapstājas. LCD ekrānā bultiņa
blakus izbīdītas ass simbolam mirgos. Izlicei
nevajag pacelties, ja vien asis nav izbīdītas.

8 Nospiediet un turiet nospiestu funkcijas

iespējošanas pogu un nospiediet izlices
izbīdīšanas pogu.

Rezultāts: izlicei jāizbīdās par līdz 1 ft/30 cm

un jāapstājas. LCD ekrānā bultiņa blakus
izbīdītas ass simbolam mirgos. Izlicei nevajag
izbīdīties, ja vien asis nav izbīdītas.

9 Nospiediet un turiet funkcijas iespējošanas

pogu un nospiediet pagriežamās pamatnes
pagriešanas pa kreisi pogu.

Rezultāts: pagriežamajai pamatnei jāpagriežas

par 15° un jāapstājas. Pagriežamajai
platformai nevajag pagriezties vairāk par 15°,
ja vien asis nav izbīdītas.

10 Nospiediet un turiet funkcijas iespējošanas

pogu un nospiediet pagriežamās pamatnes
pagriešanas pa labi pogu.

Rezultāts: pagriežamajai platformai jāatgriežas

centrā, jāpagriežas par 15° pa labi un tad
jāapstājas. Pagriežamajai platformai nevajag
pagriezties vairāk par 15°, ja vien asis nav
izbīdītas.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 35

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

22

Pārbaudes

11 Kad sija ir pilnībā iebīdīta, nospiediet un turiet

nospiestu funkcijas iespējošanas pogu un
nospiediet sijas izbīdīšanas pogu.

Rezultāts: sijai nevajag izbīdīties, ja vien asis

nav izbīdītas.

12 Iestatiet atslēgas slēdzi uz platformas vadību.

Pie vadības no platformas ierīcēm pārvietojiet
piedziņas vadības sviru turpgaitas virzienā un
pārvietojiet izbīdīšanas ass slēdzi.

Rezultāts: mašīnai ir jābrauc un asīm

jāizbīdās. Ass izbīdīšanas un iebīdīšanas
indikatora lampiņas mirgos, kamēr asis
pārvietojas, un ass izbīdīšanas lampiņa paliks
iedegta, kad asis ir pilnībā izbīdītas.

13 Atgriezieties pie vadības no zemes ierīcēm.

Iestatiet atslēgas slēdzi uz vadību no zemes.

14 Nospiediet un turiet nospiestu funkcijas

iespējošanas pogu un nospiediet izlices
pacelšanas pogu, un pēc tam izlices
nolaišanas pogu.

Rezultāts: izlicei ir jāpaceļas un jānolaižas

normāli.

15 Nospiediet un turiet funkcijas iespējošanas

pogu un nospiediet izlices izbīdīšanas pogu,
un pēc tam izlices iebīdīšanas pogu.

Rezultāts: izlicei ir jāizbīdās un jāiebīdās

normāli.

16 Nospiediet un turiet funkcijas iespējošanas

pogu un nospiediet pagriežamās pamatnes
pagriešanas pa kreisi pogu, un pēc tam
pagriežamās platformas pagriešanas pa
labi pogu.

Pārbaudiet mašīnas funkcijas

18 Nespiediet un neturiet funkcijas iespējošanas

pogu. Mēģiniet aktivizēt katras izlices un
platformas funkcijas pogu.

Rezultāts: nedrīkst darboties neviena izlices

un platformas funkcija.

19 Nospiediet un turiet nospiestu funkcijas

iespējošanas pogu un aktivizējiet katru izlices
un platformas funkcijas pogu.

Rezultāts: visām izlices un platformas

funkcijām jādarbojas pilnā darbības ciklā.
Kamēr platforma tiek nolaista, jāskan
nolaišanas signālam.

Pārbaudiet palīgvadības ierīces

20 Nospiediet sarkano avārijas apturēšanas pogu

izslēgtā pozīcijā, lai izslēgtu dzinēju.

21 Pavelciet uz āru avārijas apturēšanas pogu

ieslēgtā pozīcijā.

Vienlaicīgi nospiediet un turiet

palīgbarošanas pogu, un
nospiediet katras izlices funkcijas
pogu.

Piezīme: lai taupītu akumulatora enerģiju,
pārbaudiet katru funkciju, izmantojot daļēju ciklu.

Rezultāts: visām izlices funkcijām ir

jādarbojas.

23 Iedarbiniet dzinēju.

Rezultāts: pagriežamajai platformai

jāpagriežas normāli.

17 Nospiediet un turiet funkcijas iespējošanas

pogu un nospiediet sijas izbīdīšanas pogu, un
pēc tam sijas iebīdīšanas pogu.

Rezultāts: sijai ir jāizbīdās un jāiebīdās

normāli.

36 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

24

ekrāna vadības pogām līdz

DIRECTION (GROZĀMĀS

27

28

parādās PRIMARY ANGLE

30

Pārbaudes

Pārbaudiet sasvēršanās sensoru

Pārbaudiet ekspluatācijas apvalku

Nospiediet vienu no LCD

parādās TURNTABLE

LEVEL SENSOR X-

PAMATNES LĪMEŅA

SENOSORA X

VIRZIENS).

Rezultāts: LCD ekrānam jāparāda leņķis

grādos.
25 Nospiediet LCD ekrāna vadības pogas līdz

parādās TURNTABLE LEVEL SENSOR Y-

DIRECTION (GROZĀMĀS PAMATNES

LĪMEŅA SENOSORA Y VIRZIENS).

Rezultāts: LCD ekrānam jāparāda leņķis

grādos.
26 Nospiediet LCD ekrāna vadības pogas līdz

parādās PLATFORM LEVEL SENSOR

DEGREES (PLATFORMAS LĪMEŅA

SENOSORA GRĀDI).

Rezultāts: LCD ekrānam jāparāda leņķis

grādos.

Vienlaicīgi nospiediet

2 parādītās LCD ekrāna
vadības pogas, lai
aktivizētu statusa režīmu.

Nospiediet vienu no LCD

ekrāna vadības pogām līdz

DEGREES (PRIMĀRĀ
LEŅĶA GRĀDI).

29 Paceliet izlici un vērojiet LCD ekrānu.

Rezultāts: LCD ekrānam jāparāda izlices

leņķis pret smaguma centru grādos.

Nospiediet vienu no LCD

ekrāna vadības pogām līdz
parādās LENGTH
SENSOR EXTENSION
INCHES (GARUMA
SENSORA
PAGARINĀJUMS
COLLĀS).

31 Izbīdiet izlici un vērojiet LCD ekrānu.

Rezultāts: LCD ekrānā parādīsies rindas

potenciāla pagarinājuma garums.

Daļas nr. 1301106LVGT SX

32 Ievelciet izlici.

™

-135 XC™ 37

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Pārbaudes

Platformas vadības panelī

Pārbaudiet avārijas apturēšanas funkciju

33 Iestatiet atslēgas slēdzi uz platformas vadību.
34 Nospiediet uz iekšu platformas sarkano

avārijas apturēšanas pogu izslēgtā pozīcijā.

Rezultāts: dzinējam jāizslēdzas, un nevienai

funkcijai nav jādarbojas.

35 Pavelciet uz āru sarkano avārijas apturēšanas

pogu un no jauna iedarbiniet dzinēju.

Pārbaudiet kājslēdzi

38 Nospiediet uz iekšu platformas sarkano

avārijas apturēšanas pogu izslēgtā pozīcijā.

39 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā un neiedarbiniet dzinēju.

40 Nospiediet uz leju kājslēdzi un mēģiniet

iedarbināt dzinēju.

Rezultāts: dzinējam nav jāiedarbojas.

41 Nespiediet uz leju kājslēdzi un no jauna

iedarbiniet dzinēju.

Pārbaudiet signāltaures darbību

36 Nospiediet signāltaures pogu.

Rezultāts: signāltaurei ir jāskan.

Pārbaudiet sasvēršanās sensora
brīdinājumu

37 Pārvietojiet svirslēdzi, kā dzinēja tukšgaitas

izvēles slēdzi.

Rezultāts: pie platformas vadības ierīcēm

jāskan trauksmes signālam.

Rezultāts: dzinējam ir jāiedarbojas.

42 Nespiediet uz leju kājslēdzi un pārbaudiet

katru mašīnas funkciju.

Rezultāts: nedrīkst darbināt funkcijas.

Pārbaudiet mašīnas funkcijas

43 Nospiediet uz leju kājslēdzi.
44 Aktivizējiet katru mašīnas funkcijas vadības

rokturi vai svirslēdzi.

Rezultāts: visām izlices un platformas

funkcijām jādarbojas pilnā darbības ciklā.

38 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

45

49

izvēlieties apļveida

53

Pārbaudes

Pārbaudiet stūrēšanas funkciju

Pārvietojiet

stūrēšanas režīma

izvēles slēdzi un

izvēlieties

kvadrātveida (zilā

bultiņa) stūrēšanu.

46 Nospiediet uz leju kājslēdzi.

47 Lēnām pārvietojiet piedziņas vadības sviras

roktura augšpusē zilā trijstūra norādītajā

virzienā uz vadības paneļa VAI nospiediet

īkšķslēdzi zilā trijstūra norādītajā virzienā.

Rezultāts: kvadrātveida riteņiem jāpagriežas

virzienā, kādā zilais trijstūris norāda uz

piedziņas šasijas.
48 Lēnām pārvietojiet vadības sviras roktura

augšpusē dzeltenā trijstūra norādītajā virzienā

uz vadības paneļa VAI nospiediet īkšķslēdzi

dzeltenā trijstūra norādītajā virzienā.

Rezultāts: kvadrātveida riteņiem jāpagriežas

virzienā, kādā dzeltenais trijstūris norāda uz

piedziņas šasijas.

Pārvietojiet

stūrēšanas režīma

izvēles slēdzi un

(dzeltenā bultiņa)

stūrēšanu.

50 Nospiediet uz leju kājslēdzi.
51 Lēnām pārvietojiet vadības sviras roktura

augšpusē dzeltenā trijstūra norādītajā virzienā
uz vadības paneļa VAI nospiediet īkšķslēdzi
dzeltenā trijstūra norādītajā virzienā.

Rezultāts: apļveida riteņiem jāpagriežas

virzienā, kādā zilais trijstūris norāda uz
piedziņas šasijas.

52 Lēnām pārvietojiet piedziņas vadības sviras

roktura augšpusē zilā trijstūra norādītajā
virzienā uz vadības paneļa VAI nospiediet
īkšķslēdzi zilā trijstūra norādītajā virzienā.

Rezultāts: apļveida riteņiem jāpagriežas

virzienā, kādā dzeltenais trijstūris norāda uz
piedziņas šasijas.

Pārvietojiet

stūrēšanas režīma
izvēles slēdzi un
izvēlēties krabja
stūrēšanu.

54 Nospiediet uz leju kājslēdzi.
55 Lēnām pārvietojiet piedziņas vadības sviras

roktura augšpusē zilā trijstūra norādītajā
virzienā uz vadības paneļa VAI nospiediet
īkšķslēdzi zilā trijstūra norādītajā virzienā.

Rezultāts: visiem riteņiem jāpagriežas

virzienā, kādā zilais trijstūris norāda uz
piedziņas šasijas.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 39

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

57

Pārbaudes

56 Lēnām pārvietojiet vadības sviras roktura

augšpusē dzeltenā trijstūra norādītajā virzienā
uz vadības paneļa VAI nospiediet īkšķslēdzi
dzeltenā trijstūra norādītajā virzienā.

Rezultāts: visiem riteņiem jāpagriežas

virzienā, kādā dzeltenais trijstūris norāda uz
piedziņas šasijas.

Pārvietojiet

stūrēšanas režīma
izvēles slēdzi un
izvēlēties
koordinētu
stūrēšanu.

58 Nospiediet uz leju kājslēdzi.
59 Lēnām pārvietojiet piedziņas vadības sviras

roktura augšpusē zilā trijstūra norādītajā
virzienā uz vadības paneļa VAI nospiediet
īkšķslēdzi zilā trijstūra norādītajā virzienā.

Rezultāts: kvadrātveida riteņiem jāpagriežas

virzienā, kādā zilais trijstūris norāda uz
piedziņas šasijas. Apļveida riteņiem
jāpagriežas virzienā, kādā dzeltenais trijstūris
norāda uz piedziņas šasijas.

Pārbaudiet braukšanas un bremzēšanas
funkcijas

61 Nospiediet uz leju kājslēdzi.
62 Lēnām pārvietojiet braukšanas vadības rokturi

zilā trīsstūra norādītajā virzienā vadības
panelī, līdz mašīna sāk kustību, pēc tam
atgrieziet rokturi centrālajā pozīcijā.

Rezultāts: mašīnai jāpārvietojas virzienā, kādā

zilā bultiņa norāda uz piedziņas šasijas, bet
pēc tam pēkšņi jāapstājas.

63 Lēnām pārvietojiet piedziņas vadības rokturi

dzeltenā trīsstūra norādītajā virzienā vadības
panelī, līdz mašīna sāk kustību, pēc tam
atgrieziet rokturi centrālajā pozīcijā.

Rezultāts: mašīnai jāpārvietojas virzienā, kādā

dzeltenā bultiņa norāda uz piedziņas šasijas,
bet pēc tam pēkšņi jāapstājas.

Piezīme: bremzēm ir jāspēj noturēt mašīnu
jebkurā slīpumā, kādā tā spēj braukt.

60 Lēnām pārvietojiet vadības sviras roktura

augšpusē dzeltenā trijstūra norādītajā virzienā
uz vadības paneļa VAI nospiediet īkšķslēdzi
dzeltenā trijstūra norādītajā virzienā.

Rezultāts: kvadrātveida riteņiem jāpagriežas

virzienā, kādā dzeltenais trijstūris norāda uz
piedziņas šasijas. Apļveida riteņiem
jāpagriežas virzienā, kādā zilais trijstūris
norāda uz piedziņas šasijas.

40 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Lai noteiktu gaitas virzienu,
izmantojiet ar krāsām
apzīmētās virziena bultiņas uz
platformas vadības ierīcēm un
piedziņas šasijas.

Pārbaudes

Pārbaudiet piedziņas atspējošanas
sistēmu

Pārbaudiet ierobežotā braukšanas ātruma
funkciju

64 Nospiediet uz leju kājslēdzi un nolaidiet izlici

novietošanas pozīcijā.
65 Pagrieziet grozāmo pamatni, līdz izlice

pārvietojas pāri apļveida ritenim un ir ārpus

piedziņas iespējošanas ikonā parādītajam

diapazonam.

Rezultāts: jāizgaismojas

piedziņas iespējošanas

indikatoram un jāpaliek

izgaismotam, kamēr izlice

atrodas ārpus parādītā

diapazona.

66 Pārvietojiet piedziņas vadības rokturi prom no

centra.

Rezultāts: piedziņas funkcijai nevajadzētu

darboties.
67 Pārvietojiet piedziņas iespējošanas slēdzi un

lēnām pārvietojiet piedziņas vadības rokturi

prom no centra.

Rezultāts: piedziņas funkcijai jādarbojas.

Piezīme: kad tiek izmantota piedziņas
iespējošanas sistēma, mašīna var braukt pretējā
virzienā, kad tiek pārvietots piedziņas un
stūrēšanas vadības rokturis.

68 Nospiediet uz leju kājslēdzi.
69 Paceliet izlici līdz 10° virs horizontālas

pozīcijas.

70 Lēnām pārvietojiet piedziņas vadības rokturi

līdz galam braukšanas pozīcijā.

Rezultāts: maksimālais sasniedzamais

braukšanas ātrums ar paceltu primāro izlici
nedrīkst pārsniegt 0,6 ft/18 cm sekundē.

Piezīme: mašīna nobrauks 40 ft/12 m
68 sekundēs.

71 Nolaidiet sekundāro izlici novietošanas

pozīcijā.
72 Izbīdiet izlici 4 ft/1,2 m.
73 Lēnām pārvietojiet piedziņas vadības rokturi

līdz galam braukšanas pozīcijā.

Rezultāts: maksimālais sasniedzamais

braukšanas ātrums ar paceltu primāro izlici

nedrīkst pārsniegt 0,6 ft/18 cm sekundē.
Piezīme: mašīna nobrauks 40 ft/12 m

68 sekundēs.
74 Ievelciet sekundāro izlici novietošanas

pozīcijā.
75 Izbīdiet sijas izlici par 1 ft/30 cm.

Ja piedziņas vadības rokturis netiek pārvietots
divu sekunžu laikā kopš piedziņas iespējošanas
svirslēdža pārvietošanas, piedziņas funkcija
nedarbosies.

Daļas nr. 1301106LVGT SX

76 Lēnām pārvietojiet piedziņas vadības rokturi

līdz galam braukšanas pozīcijā.

Rezultāts: maksimālais sasniedzamais

braukšanas ātrums ar izbīdītu sijas izlici

nedrīkst pārsniegt 1 ft/30 cm sekundē.
Ja braukšanas ātrums ar paceltu vai izvirzītu izlici

pārsniedz 0,6 ft/18 cm sekundē, nekavējoties
marķējiet ar plāksnīti un noņemiet mašīnu no
ekspluatācijas. Ja braukšanas ātrums ar paceltu
vai izvirzītu sijas izlici pārsniedz 1 ft/30 cm
sekundē, nekavējoties marķējiet ar plāksnīti un
noņemiet mašīnu no ekspluatācijas.

™

-135 XC™ 41

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Pārbaudes

Pārbaudiet braukšanas sasvēršanās
izslēdzēju

77 Nospiediet uz leju kājslēdzi.
78 Kad izlice ir pilnībā salikta, uzbrauciet ar

mašīnu slīpumā, kur šasijas leņķis ir lielāks
par 4,5° kopā ar Y asi (no priekšas uz
aizmuguri).

Rezultāts: mašīnai ir jāturpina braukt.

79 Atgrieziet mašīnu zemes līmenī un izbīdiet

izlici par apmēram 3 ft/91,4 cm.

80 Uzbrauciet ar mašīnu slīpumā, kur šasijas

leņķis ir lielāks par 4,5° kopā ar Y asi (no
priekšas uz aizmuguri).

Rezultāts: mašīnai būtu jāapstājas, kad tā

sasniedz 4,5° no šasijas sasvēršanās, un
brīdinājumam būtu jāatskan pie platformas
vadības ierīcēm.

81 Ievelciet sekundāro izlici novietošanas

pozīcijā.

Rezultāts: mašīnai ir jābrauc.

82 Atgriezieties zemes līmenī un paceliet izlici par

apmēram 15° virs horizontālā līmeņa.

83 Uzbrauciet ar mašīnu slīpumā, kur šasijas

leņķis ir lielāks par 4,5° kopā ar Y asi (no
priekšas uz aizmuguri).

Rezultāts: mašīnai būtu jāapstājas, kad tā

sasniedz 4,5° no šasijas sasvēršanās, un
brīdinājumam būtu jāatskan pie platformas
vadības ierīcēm.

84 Nolaidiet sekundāro izlici novietošanas

pozīcijā.

Rezultāts: mašīnai ir jābrauc.

85 Atgriezieties zemes līmenī un salieciet izlici.
86 Nospiediet uz leju kājslēdzi.
87 Kad izlice ir pilnībā salikta, uzbrauciet ar

mašīnu slīpumā, kur šasijas leņķis ir lielāks
par 4,5° kopā ar X asi (sāni pret sāniem).

Rezultāts: mašīnai ir jāturpina braukt.

88 Atgrieziet mašīnu zemes līmenī un izbīdiet

izlici par apmēram 3 ft/91,4 cm.

89 Uzbrauciet ar mašīnu slīpumā, kur šasijas

leņķis ir lielāks par 4,5° kopā ar X asi (sāni
pret sāniem).

Rezultāts: mašīnai būtu jāapstājas, kad tā

sasniedz 4,5° no šasijas sasvēršanās, un
brīdinājumam būtu jāatskan pie platformas
vadības ierīcēm.

90 Ievelciet sekundāro izlici novietošanas

pozīcijā.

Rezultāts: mašīnai ir jābrauc.

91 Atgriezieties zemes līmenī un paceliet izlici par

apmēram 15° virs horizontālā līmeņa.

92 Uzbrauciet ar mašīnu slīpumā, kur šasijas

leņķis ir lielāks par 4,5° kopā ar X asi (sāni
pret sāniem).

Rezultāts: mašīnai būtu jāapstājas, kad tā

sasniedz 4,5° no šasijas sasvēršanās, un
brīdinājumam būtu jāatskan pie platformas
vadības ierīcēm.

93 Nolaidiet sekundāro izlici novietošanas

pozīcijā.

Rezultāts: mašīnai ir jābrauc.

94 Atgriezieties zemes līmenī un salieciet izlici.

42 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Pārbaudes

Pārbaudiet palīgvadības ierīces

95 Nospiediet sarkano avārijas apturēšanas pogu

izslēgtā pozīcijā, lai izslēgtu dzinēju.

96 Pavelciet uz āru avārijas apturēšanas pogu

ieslēgtā pozīcijā.
97 Nospiediet uz leju kājslēdzi.
98 Vienlaicīgi pārvietojiet un turiet papildu

barošanas slēdzi un aktivizējiet katras

funkcijas vadības sviru, svirslēdzi vai

taustiņslēdzi.
Piezīme: lai taupītu akumulatora enerģiju,

pārbaudiet katru funkciju, izmantojot daļēju ciklu.

Rezultāts: visām izlices un stūrēšanas

funkcijām ir jādarbojas.
99 Iedarbiniet dzinēju.

Pārbaudiet kontakta trauksmi (ja ir
aprīkojumā)

100 Neieslēdziet kājas slēdzi un nespiediet uz

kontakta trauksmes kabeļa, lai atlaistu
aktuatoru no slēdža ligzdas.

Rezultāts: kontakta trauksmes lampiņas

nemirgos, un mašīnas taure neskanēs.

101 Aktivizējiet kājas slēdzi, nospiežot kājas slēdzi

uz leju.

Rezultāts: kontakta trauksmes lampiņas

mirgos, un mašīnas taure skanēs.

102 Ievietojiet aktuatoru slēdža ligzdā.

Rezultāts: lampiņas un taure izslēgsies.

103 Ieslēdziet kājas slēdzi, nospiežot uz kontakta

trauksmes kabeļa, lai atlaistu aktuatoru no
slēdža ligzdas.

Rezultāts: kontakta trauksmes lampiņas

mirgos, un mašīnas taure skanēs.

104 Darbiniet katru mašīnas funkciju.

Rezultāts: nevienai mašīnas funkcijai nav

jādarbojas.

105 Ievietojiet aktuatoru slēdža ligzdā.

Rezultāts: lampiņas un taure izslēgsies.

106 Darbiniet katru mašīnas funkciju.

Rezultāts: visām mašīnas funkcijām ir

jādarbojas.

a aktuators

b kontakta trauksmes kabelis
c mirgojoša trauksme
d slēdža ligzda

Daļas nr. 1301106LVGT SX

™

-135 XC™ 43

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Pārbaudes

Darba zonas pārbaužu saraksts

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas
principus, kas sniegti šajā operatora
rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.
2 Vienmēr veiciet pirmsekspluatācijas pārbaudi.
3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

Izprotiet un pārziniet darba vietas pārbaudi,
pirms pārejat uz nākamo sadaļu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Darba zonas pārbaudes
pamatprincipi

Apzinieties un izvairieties no šādām bīstamām
situācijām:

 kritumi vai bedres,
 izvirzījumi, grīdas šķēršļi vai gruži,
 slīpas virsmas,
 nestabilas vai slidenas virsmas,
 virszemes šķēršļi un augstsprieguma vadītāji,
 bīstamas vietas,
 neatbilstošs virsmas atbalsts, lai izturētu visus

slodzes spēkus, ko izmanto mašīna,

 vējš un laika apstākļi,
 nepilnvarota personāla klātbūtne,
 citi iespējami nedroši faktori.

Darba zonas pārbaude palīdz operatoram noteikt,
vai darba zona ir piemērota drošai mašīnas
izmantošanai. Tā ir jāveic operatoram pirms
braukšanas ar mašīnu darba zonā.

Operatora atbildība ir izlasīt un atcerēties darba
zonas riskus, pēc tam tos ņemt vērā un izvairīties
no tiem, pārvietojoties, iestatot un darbinot
mašīnu.

44 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Daļas nr. Uzlīmes apraksts

Skaits

27204 Bultiņa – zila

2

27205 Bultiņa – dzeltena

2

27206 Trijstūris – zils

4

27207 Trijstūris – dzeltens

4

28159 Uzlīme – dīzeļdegviela

1

28174 Uzlīme – strāvas padeve platformai, 230 V

3

28235 Uzlīme – strāvas padeve platformai, 115 V

3

38149 Uzlīme – patents

1

44981

(papildaprīkojums)

2

52475 Uzlīme – transportēšanas stiprināšanas

8

65278

6

72086 Uzlīme – celšanas punkts

4

82481 Uzlīme – akumulatora/lādētāja drošība

2

82487 Uzlīme – izlasiet rokasgrāmatu

2

82487

(caurules mezgls) (papildaprīkojums)

2

97757 Uzlīme – hidrauliskās eļļas līmenis

1

97815 Uzlīme – apakšējā vidējā sliede

1

114249 Uzlīme – apgāšanās risks, riepas

4

114251 Uzlīme – sprādziena risks

1

114252

slēdži

5

114473

1

122343

1

133067

3

133205

trieciena/apdedzināšanās

risks

2

161691 Uzlīme – slīpuma vērtējums

1

219956 Uzlīme – platformas pārslodze

1

219958 Uzlīme – apgāšanās, saspiešanas risks

1

230984 No zemes darbināmais vadības panelis

1

1254807 Uzlīme – 112 dB

1

1256420

208/115V

2

1256425 Uzlīme – apdraudējums, strāvas trieciena

2

Daļas nr.

Skaits

1258677

240V/50Hz

1

1262446 Platformas vadības panelis, SX-135 XC

1

1263540 Uzlīme – apgāšanās risks

1

1263542 Uzlīme – piekļuve nodalījumam

5

1263544 Apiešanas taustiņa slēdzis

1

1263545 Instrukcijas – apiešanas taustiņa slēdzis

1

1272242 Uzlīme – mašīnas reģistrācija/īpašnieka

1

1273026 Uzlīme – apgāšanās risks

1

1273027 Uzlīme – riteņu slodze

4

1274962

instrukcijas

2

1275417 Uzlīme – novietošanas instrukcijas

1

1275451 Uzlīme – avārijas nolaišanas instrukcijas

1

1276008

novietošana

1

1276684 Uzlīme – novietošanas instrukcijas,

1

1276685 Uzlīme – novietošanas lampiņa

1

1278542 Uzlīme – kontakta trauksme, svars

1

1278982 Uzlīme – aktuatora slēdža ligzda

1

1281175

ierobežota nokrišana

8

1286362 Uzlīme – iespiešanas risks, apkope

2

1296907 Brīdinājums – uzlīme, DPF un EAT defekts

1

1298467 Uzlīme – izlasiet rokasgrāmatu

2

1301030 Uzlīme – dīzeļdegviela, Stage V

1

1301075

centrs (Stage V)

1

1304217

1

1305382

1

Pārbaudes

Uzlīmju ar simboliem pārbaude

Izmantojiet nākamajā lappusē sniegtos attēlus, lai
pārbaudītu, vai visas uzlīmes ir vietā un labi
salasāmas.

Turpmāk dots skaitlisko rādītāju saraksts ar
daudzumiem un aprakstiem.

Uzlīme – gaisa vads uz platformu

Uzlīmes apraksts

Uzlīme – strāvas padeve platformai,

nodošana

Uzlīme – transportēšanas un pacelšanas

Uzlīme – strāvas trieciena risks,

vadības ierīces no zemes

vieta

Uzmanību – nekāpt

Uzlīme – izlasiet rokasgrāmatu

Uzlīme – apgāšanās risks, ierobežojošie

Uzlīme – sasvēršanās trauksme
Uzlīme – platformas līmeņa atgūšana
Uzlīme – strāvas trieciena risks
Uzlīme – strāvas

Uzlīme – strāvas padeve platformai,

Uzlīme – troses stiprinājuma punkts,

Uzlīme – neapstrādāta gaisa šļūtenes

Uzlīme – eksplozijas risks
Uzlīme – identifikācija, Stage V

Ēnojums norāda, ka uzlīme ir apslēpta skatam, t.i.,

atrodas zem pārsegiem

* Šīs uzlīmes atbilst modelim, izvēles iespējai vai

konfigurācijai.

risks

Daļas nr. 1301106LVGT SX

™

-135 XC™ 45

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

27206

27207

65278

52475

65278

52475

27207
27204

27206

27206

27205

27207

65278

65278

27204

27205

65278

52475

52475

52475

65278

1301030

114251

133067

82481

1263542

1275451

97757

1263542

1276684
230984

1263544

1263542

1263545

1254807

38149

44981
*28174
*28235

114252

1276008

1142491273027

114249 1273027

1263542

1274962114249

1273027

114249

1273027

133205

1275417

82481

82487

72086

72086

72086

72086

1281175

*28174

*28235

1256425

1281175

114252

114252

1263542

1276685

114252

1272242

114252

133067

133205

1296907

1286362

1305382

28159

1301075

1304217

219956

1273026

82487

44981

97815

114473

161691

133067

219958

1278982

1278542

1298467

*1256420
*1258677
*28235
*28174

1262446

122343

Pārbaudes

46 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Ekspluatāci jas ins trukci jas

Pamatprincipi

Nedarbiniet, ja:

 Neesat apguvis mašīnas drošas

ekspluatācijas un praktiskas izmantošanas
principus, kas sniegti šajā operatora
rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.
2 Vienmēr veiciet pirmsekspluatācijas pārbaudi.
3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Ekspluatācijas instrukciju sadaļa nodrošina
instrukcijas attiecībā uz katru mašīnas darbības
aspektu. Operators ir atbildīgs, lai tiktu ievēroti visi
drošības noteikumi un instrukcijas, kas sniegtas
operatora rokasgrāmatā.

Jebkāda cita mašīnas izmantošana, kā vien
personāla (kopā ar instrumentiem un materiāliem)
celšana darbam augstumā, ir nedroša un bīstama.

Šīs mašīnas izmantošana ir atļauta tikai
apmācītam un pilnvarotam personālam. Ja vienā
darba maiņā dažādos laikos mašīnu ir paredzēts
izmantot vairāk nekā vienam operatoram, tiem
visiem ir jābūt kvalificētiem operatoriem un
jāievēro visi drošības noteikumi un instrukcijas,
kas sniegtas operatora rokasgrāmatā. Tas
nozīmē, ka katram nākamajam operatoram pirms
mašīnas izmantošanas ir jāveic
pirmsekspluatācijas apskate, funkciju pārbaudes
un darbavietas apskate.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 47

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

1

pogu. Dzinēja iedarbināšanas pogu

1

4

Ekspluatācijas instrukcijas

Dzinēja iedarbināšana

1 Pagrieziet atslēgas slēdzi vajadzīgajā pozīcijā

no zemes darbināmajā vadības panelī.

2 Pārliecinieties, ka gan no zemes darbināmās,

gan platformas sarkanās avārijas apturēšanas
pogas ir izvilktas uz āru ieslēgtā pozīcijā.

Deutz modeļi

Spiediet dzinēja iedarbināšanas

ir iespējams nospiest jebkurā laikā,
kamēr kvēlsveces ir ieslēgtas. Ja
dzinējs nesāk darboties vai
noslāpst, iedarbināšanas aizture
atspējos iedarbināšanas slēdzi
3 sekundes.

Perkins modeļi

Spiediet dzinēja iedarbināšanas

pogu.

Avārijas apturēšana

Nospiediet uz iekšu avārijas apturēšanas pogu
izslēgtā pozīcijā no zemes darbināmajā vadības
panelī vai platformas vadības panelī, lai apturētu
visas mašīnas funkcijas un izslēgtu dzinēju.

Salabojiet jebkuru funkciju, kas darbojas, kad
sarkanā avārijas apturēšanas poga ir nospiesta.

Vadības no zemes ierīču izvēlēšanās un
darbināšana apies platformas sarkano avārijas
apturēšanas pogu.

Papildu barošana

Izmantojiet palīgbarošanu, ja primārais jaudas
avots (dzinējs) ir bojāts.

1 Pagrieziet atslēgas slēdzi uz vadības no

zemes vai platformas vadību.

2 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

3 Izmantojot vadības ierīces no platformas,

nospiediet kājslēdzi.

Ja dzinējs, griežot kloķvārpstu, neiedarbojas
15 sekunžu laikā, nosakiet cēloni un saremontējiet
jebkādu defektu. Uzgaidiet 60 sekundes pirms
atkārtota iedarbināšanas mēģinājuma.

Aukstā laikā, 20 °F / -6 °C un zemākā temperatūrā
iesildiet dzinēju 5 minūtes pirms ekspluatācijas, lai
novērstu hidrauliskās sistēmas bojājumus.

Ļoti aukstos apstākļos, 0 °F / -18 °C un zemākā
temperatūrā mašīnām jābūt aprīkotām ar
papildaprīkojuma aukstās iedarbināšanas
komplektiem. Mēģinot iedarbināt dzinēju, kad
temperatūra ir zemāka par 0 °F / -18 °C, var
rasties nepieciešamība izmantot papildu
akumulatoru.

Vienlaikus turiet palīgbarošanas

slēdzi ieslēgtā pozīcijā un
aktivizējiet vajadzīgo funkciju.

Piedziņas funkciju nevar darbināt, izmantojot
palīgbarošanu.

48 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

2

1

2
Izmantojiet funkcijas ātruma

izvēles pogas, lai izvēlētos
funkcijas ātrumu.

Ekspluatācijas instrukcijas

Izbīdīt un iebīdīt asis

1 Iestatiet atslēgas slēdzi uz platformas vadību.

Pie vadības no platformas

ierīcēm nospiediet
kājslēdzi un pārvietojiet
piedziņas vadības sviru
jebkurā virzienā, un
pārvietojiet ass slēdzi
pareizajā virzienā.

Ass izbīdīšanas un iebīdīšanas indikatora lampiņa
mirgos, kamēr asis pārvietojas. Ass izbīdīšanās
indikatora lampiņa paliks iedegta, kamēr asis ir
pilnībā izbīdītas. Ass iebīdīšanās indikatora
lampiņa paliks iedegta, kamēr asis ir pilnībā
iebīdītas.

Asis iespējams iebīdīt tikai, ja izlice ir pilnībā
nolaista un iebīdīta, un platforma atrodas starp
apļveida riteņiem.

Darbināšana no zemes

1 Iestatiet atslēgas slēdzi uz vadību no zemes.
2 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

3 Iedarbiniet dzinēju.

Lai pozicionētu platformu

Pastumiet un turiet

funkcijas iespējošanas
pogu.

Nospiediet atbilstošo

funkcijas pogu saskaņā ar
marķējumiem uz vadības
paneļa.

Ja ir iedegta bultiņa virs bruņurupuča simbola,
mašīnas funkcijas darbosies lēnā ātrumā. Ja ir
iedegta bultiņa virs truša simbola, mašīnas
funkcijas darbosies lielā ātrumā.

Vadības no zemes panelī nav pieejamas
braukšanas un stūrēšanas funkcijas.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 49

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

3

2

Ekspluatācijas instrukcijas

Darbināšana no platformas

1 Iestatiet atslēgas slēdzi uz platformas vadību.
2 Pavelciet uz āru gan zemes, gan platformas

avārijas apturēšanas pogas ieslēgtā pozīcijā.

3 Iedarbiniet dzinēju. Iedarbinot dzinēju,

nespiediet uz leju kājslēdzi.

Lai pozicionētu platformu

Lai stūrētu

1 Nospiediet uz leju kājslēdzi.
2 Izvēlieties stūrēšanas režīmu, pārvietojot

stūrēšanas režīma slēdzi. Indikatora lampiņa
blakus pašreizējam stūrēšanas režīmam būs
iedegta.

1 Nospiediet uz leju kājslēdzi.
2 Lēnām pārvietojiet atbilstošo funkcijas vadības

sviru vai taustiņslēdzi, vai svirslēdzi saskaņā
ar marķējumiem uz vadības paneļa.

Lēnām pārvietojiet piedziņas

vadības rokturi zilā vai dzeltenā
trijstūra norādītajā virzienā
VAI nospiediet īkšķslēdzi, kas
atrodas piedziņas vadības
roktura augšpusē.

Izmantojiet ar krāsām apzīmētās virziena bultiņas
uz platformas un piedziņas šasijas vadības
ierīcēm, lai noteiktu riteņu pagriešanās virzienu.

Lai vadītu

1 Nospiediet uz leju kājslēdzi.

Palielināt ātrumu: lēnām pārvietojiet

piedziņas vadības rokturi zilo vai
dzelteno bultiņu norādītajā virzienā.

Samazināt ātrumu: lēnām pārvietojiet
piedziņas vadības rokturi virzienā uz
vidu.

Apturēt: atgrieziet piedziņas vadības
rokturi centra pozīcijā vai atlaidiet
kājslēdzi.

Izmantojiet ar krāsām apzīmētās virziena bultiņas
uz platformas vadības ierīcēm un uz piedziņas
šasijas, lai noteiktu virzienu, kādā mašīna brauks.

Mašīnas braukšanas ātrums ir ierobežots, kad
izlice ir pacelta vai izbīdīta.

50 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Maksimālais slīpuma nomināls,
platforma lejupejošā nogāzē
(krituma pārvarēšanas spēja):

35

Maksimālais slīpuma nomināls,
platforma augšupejošā nogāzē:

35

Maksimālais sāniskā slīpuma
nomināls:

25

Ekspluatācijas instrukcijas

Braukšana nogāzē

Nosakiet mašīnas slīpuma uz augšu, slīpuma uz
leju un sāniskā slīpuma nominālus un slīpuma
pakāpi.

Lai noteiktu slīpuma leņķi:

Mēriet slīpumu ar digitālo slīpummērītāju VAI
izmantojiet tālāk minēto procedūru.

Jums vajadzēs:

• galdnieka līmeņrādi;

% (19°)

% (19°)

% (14°)

Piezīme: slīpuma nominālu nosaka virsmas
apstākļi ar vienu personu uz platformas un
atbilstoša saķere. Papildu platformas svaru var
samazināt slīpuma nomināls. Termins “slīpuma
pārvarēšanas spēja” attiecas tikai uz pretsvara
konfigurāciju slīpumā uz leju.

Pārliecinieties, ka izlice ir zem horizontālās
pozīcijas un platforma atrodas starp apļveida
riteņiem.

Pārvietojiet mašīnas braukšanas ātruma izvēles
slēdzi uz slīpuma simbolu.

• taisnu koka gabalu, vismaz 3 ft / 1 m garu;

• mērlenti.

Novietojiet koka gabalu uz slīpuma.

Slīpuma nogāzes galā novietojiet līmeņrādi uz
koka gabala augšējās malas un celiet koka galu,
līdz koks ir horizontāli.

Turot koka gabalu horizontālā pozīcijā, mēriet
vertikālo attālumu no koka gabala apakšas līdz
zemei.

Daliet mērlentes attālumu (pacēlums) ar koka
gabala garumu (brauciens) un reiziniet ar 100.

Piemērs:

Koka gabals = 144 in (3,6 m)

Daļas nr. 1301106LVGT SX

Brauciens = 144 in (3,6 m)

Pacēlums = 12 in (0,3 m)

12 in ÷ 144 in = 0,083 x 100 = 8,3% slīpums
0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3% slīpums

Ja slīpums pārsniedz maksimālā slīpuma vai
sāniskā slīpuma nominālu, tad mašīna jāpaceļ uz
augšu vai jātransportē uz leju pa slīpumu. Skatiet
transportēšanas un celšanas sadaļu.

™

-135 XC™ 51

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Lampiņas iedegšanās norāda, ka
izlice ir pārvietota pāri apļveida
riepai un piedziņas funkcija tika
pārtraukta.

Izvēlieties dzinēja tukšgaitu
(apgr./min.), nospiežot dzi
tukšgaitas izvēles slēdzi.
Indikatora lampiņa blakus
pašreizējam iestatījumam būs
iedegta.

Lampiņa iedegas, un dzinējs
izslēdzas: marķējiet mašīnu ar
plāksnīti un noņemiet no
ekspluatācijas.

Lampiņa iedegas, un dzinējs vēl
darbojas: sazinieties ar servisa
personālu 2

Ekspluatācijas instrukcijas

Piedziņas iespējošana

Dzinēja tukšgaitas izvēle (apgr./min)

nēja

Lai brauktu, pārvietojiet piedziņas iespējošanas
slēdzi un lēnām pārvietojiet piedziņas/stūrēšanas
vadības rokturi prom no centra.

Ja piedziņas/stūrēšanas vadības rokturis netiek
pārvietots divu sekunžu laikā kopš piedziņas
iespējošanas slēdža pārvietošanas, piedziņas
funkcija nedarbosies. Atlaidiet un vēlreiz
pārvietojiet piedziņas iespējošanu slēdzi.

Uzmanieties, lai mašīna nesāktu braukt pretējā
virzienā, kad tiek pārvietotas piedziņas un
stūrēšanas vadības ierīces.

Vienmēr izmantojiet ar krāsām apzīmētās virziena
bultiņas uz platformas vadības ierīcēm un uz
piedziņas šasijas, lai noteiktu virzienu, kādā
mašīna brauks.

Kad piedziņas iespējošanas lampiņa ir ieslēgta,
asis nevar iebīdīt.

• Bruņurupuča simbols: zema tukšgaita

• Truša simbols: augsta tukšgaita

Dzinēja pārbaudes lampiņa

4 stundu laikā.

52 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

3

4

5

7

9

11

Ekspluatācijas instrukcijas

Reģenerācija, stāvot nekustīgi

Kad LCD displejā parādās ziņojums “Regen
Required” (Nepieciešama reģenerācija) un mirgo
reģenerācijas lampiņa, DPF (Dīzeļdegvielas daļiņu
filtram) nepieciešama reģenerācija.

Lai sāktu reģenerāciju, rīkojieties, kā norādīts.

1 Aizveriet dzinēja sānu pārsegu.
2 Izvēlieties drošu novietošanas vietu – stingru

un līdzenu, brīvu no šķēršļiem un satiksmes,
brīvu no uzliesmojošiem materiāliem un
sprādzienbīstamām gāzēm.

Vienlaicīgi nospiediet

2 parādītās LCD ekrāna
vadības pogas.

Nospiediet LCD ekrāna vadības

pogu līdz parādās DEUTZ 2.2
STANDSTILL REGEN (DEUTZ 2.2
REĢENERĀCIJA, STĀVOT
NEKUSTĪGI).

Nospiediet parādīto LCD ekrāna

vadības pogu, lai izvēlētos YES (JĀ).

8 LCD ekrānā parādās ziņojums NOTICE: ALL

FUNCTIONS WILL BE LOCKED. REGEN
WILL TAKE APPROX. 1 HOUR. PRESS
ENTER (ŅEMIET VĒRĀ: VISAS FUNKCIJAS
TIKS BLOĶĒTAS. REĢ. AIZŅEMS APM. 1
STUNDU. NOSPIEDIET POGU “ENTER”
(IEVADĪT)).

Nospiediet parādīto LCD ekrāna

vadības pogu.

10 Ja dzinējs nedarbojas, LCD displejā parādās

ziņojums START THE ENGINE THEN PRESS
ENTER (IEDARBINIET DZINĒJU UN PĒC
TAM NOSPIEDIET POGU “ENTER”
(IEVADĪT)).

Iedarbiniet dzinēju, ja tas jau nav

izdarīts, un nospiediet parādīto LCD

ekrāna vadības pogu.

12 LCD ekrānā parādās ziņojums REGEN

REQUESTED (PIEPRASĪTA
REĢENERĀCIJA). Ja nepieciešams, šajā
brīdī sistēma uzsildīs dzinēju un turpinās ar
procesa izpildi.

6 LCD ekrānā parādās ziņojums WARNING

HIGH EXHAUST TEMP, PRESS ENTER
(BRĪDINĀJUMS PAR AUGSTU IZPLŪDES
TEMP., NOSPIEDIET POGU “ENTER”
(IEVADĪT)).

Nospiediet parādīto LCD ekrāna

vadības pogu.

13 Ja reģenerācijas process ir veiksmīgi sācies,

LCD displejā parādās ziņojums REGEN TIME
REMAINING (ATLIKUŠAIS REĢ. LAIKS).

14 Kad reģenerācija ir pabeigta, LCD ekrānā

parādās ziņojums REGEN SUCCESSFUL
(REĢ. VEIKSMĪGA).

15 Ja LCD ekrānā parādās ziņojums REGEN

CANCELLED (REĢ. ATCELTA), tad kaut kas
liedz pabeigt reģenerācijas procesu.
Palīdzības saņemšanai sazinieties ar Genie
servisu.

™

Daļas nr. 1301106LVGT SX

-135 XC™ 53

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Ekspluatācijas instrukcijas

Visas izlices funkcijas ir atspējotas, kad notiek

DPF reģenerācija, stāvot nekustīgi.

Stāviet atstatus no dzinēja izplūdes un trokšņa

slāpētāja.

Neatstājiet mašīnu bez uzraudzības.

DPF reģenerāciju, stāvot nekustīgi, nevar

aktivizēt, ja to nepieprasa dzinējs vai ja
nepastāv kādi dzinēja defekti.

Ja tiek ignorēts reģenerācijas, stāvot

nekustīgi, pieprasījums, sodrēji DPF var
sasniegt ekstrēmus līmeņus. Filtrs tiks
neatgriezeniski bojāts un to būs nepieciešams
nomainīt kvalificētam servisa tehniķim.

Ārkārtas gadījumos DPF reģenerāciju, stāvot

nekustīgi, iespējams pārtraukt divos veidos:

 dzinējs tiek izslēgts ar atslēgas slēdzi;
 tiek nospiesta ESTOP (E-APTURĒŠANAS)

poga.

Ja tas notiek, reģenerāciju, stāvot nekustīgi,
iespējams būs nepieciešams pārstartēt.

DPF reģenerācija, stāvot nekustīgi, nevar

sākties, kamēr dzinējs nav darbināts vismaz
divas minūtes un dzesēšanas šķidruma
temperatūra ir sasniegusi 35 °C.

54 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Mirgo indikatora lampiņa
“paceliet/ievelciet izlici”:
paceliet/ieve
indikatora lampiņa izslēdzas.

Indikatora lampiņa “nolaidiet
izlici”: nolaidiet izlici līdz
indikatora lampiņa izslēdzas.

Indikatora lampiņa “mašīna nav
līmenī” mirgo: kad iedegas šī
lampiņa, skan sasvēršanās
trauksmes
mašīnu uz stingras, līdzenas
virsmas.

Ja sasvēršanās trauksme skan,
kad platforma ir slīpumā uz
augšu:

1

2

Ja sasvēršanās trauksme skan,
kad platforma ir slīpumā uz leju:

1

2

Indikatora lampiņa “platforma
nav līmenī” mirgo: kad iedegas
šī lampiņa, skan sasvēršanās
trauksmes signāls. Platformas
līmeņa maiņas slēdzis
darbosies tikai virzienā, kas
izlīmeņos platformu.
Līmeņojiet platformu līdz
indikatora lampiņa izslēdzas.

Lampiņas mirgošana norāda, ka
platforma ir pārslogota. Dzinējs
izslēdzas, un nedarbojas neviena
funkcija.

Noņemiet svaru no platformas, līdz
lampiņa nodziest, un pēc tam no
jauna

Ekspluatācijas instrukcijas

Ekspluatācijas apvalka indikatora
lampiņas

Ekspluatācijas apvalka indikatora lampiņas
iedegsies, lai informētu operatoru, ka funkcija ir
pārtraukta un/vai operatoram nepieciešams veikt
darbību.

lciet izlici līdz

signāls. Pārvietojiet

Platformas pārslodzes indikatora lampiņa

iedarbiniet dzinēju.

Nolaidiet izlici.
Ievelciet izlici.

Ievelciet izlici.
Nolaidiet izlici.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 55

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

3

Lampiņas mirgošana norāda, ka
platforma ir pārslogota. Dzinējs
izslēdzas, un nedarbojas
neviena funkcija.

Noņemiet svaru no platformas,
līdz lampiņa nodziest, un pēc
tam no jauna ie
dzinēju.

Ekspluatācijas instrukcijas

Platforma nav līmenī (kods P22)

Apiešanas atslēgas pozīciju drīkst izmantot, lai
izlīdzinātu platformu, ja vadības no zemes displejs
parāda, ka platforma nav līmenī (P22) un
platformas līmeņa vadības ierīces nedarbojas.

Lai darbinātu:

1 Izslēdziet dzinēju.

Platforma nav līmenī (platformas līmenis
> 15 grādiem kļūda)

Ja vadības no zemes displejs parāda PLATFORM
LEVEL > 15 DEGREES FAULT (PLATFORMAS
LĪMENIS > 15 GRĀDIEM KĻŪDA), un platformas
līmeņa vadības ierīces nedarbojas, mašīna būs
jāizgūst apmācītam un pilnvarotam personālam vai
kvalificētam servisa tehniķim.

2 Ieslēdziet galveno atslēgas slēdzi uz vadību

no zemes. Izņemiet atslēgu no galvenā
atslēgas slēdža un ievietojiet atslēgu
apiešanas/atgūšanas atslēgas slēdzī.

Pagrieziet

apiešanas/atgūšanas
atslēgas slēdzi apiešanas
pozīcijā.

4 Izmantojot papildu barošanu, darbiniet

platformas līmeņa pogu, lai izlīdzinātu
platformu.

5 Pagrieziet apiešanas/atgūšanas atslēgas

slēdzi darbības pozīcijā.

6 Izņemiet atslēgu no apiešanas/atgūšanas

atslēgas slēdža un ievietojiet atslēgu
galvenajā atslēgas slēdzī.

7 Iespiediet uz iekšu un pēc tam velciet uz āru

avārijas apturēšanas pogu.

8 Ja kods P22 joprojām ir redzams, marķējiet un

noņemiet mašīnu no ekspluatācijas līdz
kvalificēts servisa tehniķis izlabo defektu.

Platformas pārslodzes indikatora lampiņa

darbiniet

56 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Kontakta trauksme (ja ir)

Ģenerators

Kontakta trauksme ir veidota, lai brīdinātu uz
zemes strādājošo personālu, kad operators veic
kontaktu ar platformas vadības paneli, pārtraucot
izlices kustību, atskaņojot trauksmes signālu un
mirgojot brīdinājuma lampiņas.

Kad kontakta trauksmes kabelis apstājas,
pacelšanas un braukšanas funkcijas pie
platformas ir atspējotas. Skaņas un vizuāli
brīdinājumi aktivizēs citu personu brīdināšanu par
to, ka iespējams nepieciešama palīdzība. Šie
paziņojumi turpināsies, kamēr sistēma tiek
atiestatīta.

1 Kontakta trauksmes kabelis apstājas,

atbrīvojot aktuatoru no slēdža ligzdas.

2 Ievietojiet aktuatoru slēdža ligzdā, lai izslēgtu

mirgojošās lampiņas un skaņas trauksmi.

Lai darbinātu ģeneratoru, pārvietojiet ģeneratora
maiņas slēdzi.

Piezīme: ja kājslēdzis tiek aktivizēts ģeneratora
ieslēgšanas laikā, ģenerators nedarbosies.

Ģeneratora indikatora lampiņa mirgos ģeneratora
ieslēgšanas laikā. Kad ir pabeigta ģeneratora
ieslēgšana, ģeneratora indikatora lampiņa paliks
iedegta un dzinēja apgr./min. pārslēgsies uz
augstiem apgr./min.; truša simbola režīms.

Ievietojiet elektrisko instrumentu platformas GFCI
barošanas ligzdā. Ģeneratora elektrības kastē,
kas atrodas uz pagriežamās platformas šasijas, ir
iebūvēta GFCI aizsardzība.

Lai izslēgtu ģeneratoru, pārvietojiet ģeneratora
maiņas slēdzi. Ģeneratora indikatora lampiņa
mirgos ģeneratora izslēgšanas secības laikā. Kad
ir pabeigta ģeneratora izslēgšanas secība,
ģeneratora indikatora lampiņa izslēgsies un
dzinēja apgr./min. pārslēgsies uz zemiem
apgr./min.; bruņurupuča simbola režīms.

1 aktuators
2 kontakta trauksmes kabelis
3 mirgojoša trauksme
4 slēdža ligzda

Daļas nr. 1301106LVGT SX

™

-135 XC™ 57

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Neierobežots kustību diapazons
kad platformas slodze ir mazāka par
661
kustības diapazona lampiņa.

Ierobežots kustību diapazons
Kad platformas slodze ir 661
1000
ierobežotas kustības
lampiņa, un ir ierobežota sijas
funkcija.

Ekspluatācijas instrukcijas

Platformas celtspējas diapazons

LCD ekrāns (ja ir aprīkojumā)

Kustības diapazons tiek kontrolēts automātiski,
pamatojoties uz platformas slodzi.

lbs/300 kg, deg neierobežota

-

lbs/301-454 kg, deg

diapazona

Kustību diapazona diagrammu(-as) skatiet sadaļā
“Specifikācijas”.

LCD ekrāns rāda stundu skaitītāju, spriegumu,
eļļas spiedienu un dzesēšanas šķidruma
temperatūru. Ekrāns arī parāda defektu kodus un
citu apkopes informāciju.

Perkins dzinējs

Mašīnām, kuras aprīkotas ar Perkins 854F-34T
dīzeļdzinējiem, ir reģenerācijas režīms, kas
darbojas automātiski, kad nepieciešams.

LCD parādīs REGEN FORCED (PIESPIEDU
REĢENER.) un WARNING HIGH EXHAUST
SYSTEM TEMP (BRĪDINĀJUMS, AUGSTA
IZPLŪDES GĀZU SISTĒMAS TEMP.), kad
reģenerācijas režīms darbojas. Apkope nav
nepieciešama.

58 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Platformas slodze: 660 lbs/300 kg

aizmuguri)

Šasijas leņķis

sānu)

augstums

sniedzamība

aizmuguri)

Šasijas leņķis

augstums

sniedzamība

Kad mašīna ir ieslēgta, slīpuma
indikatora lampiņa ir ieslēgta, un
skan sasvēršanas trauksme, ir
ietekmētas šādas funkcijas;
braukšanas funkcijas ir izslēgtas.

Ievērojiet izlices nolaišanas
procedūru (skatiet Ekspluatācijas
instrukcijas), lai atjaunotu
br

Kad mašīna tiek transportēta, ir
slīpumā, un skan sasvēršanas
trauksme, ir ietekmētas šādas
funkcijas; pacelšanas funkcijas ir
izslēgtas.

Atgrieziet mašīnu uz līdzenas
virsmas, lai atjaunotu pacelšanas
funkcijas.

Ekspluatācijas instrukcijas

Sasvēršanas sensora aktivizēšanas
iestatījumi

Šasijas

leņķis (no

priekšas uz

0° 4,5°

2,5° 4,5°

4,5° 4,5°

-2,5% 4,5°

-4,5% 4,5°

Šasijas

leņķis (no

priekšas uz

(no sāna uz

Platformas slodze: 1000 lbs/454 kg

(no sāna uz

sānu)

Maks.

135 ft

41,15 m

135 ft

41,15 m

129 ft

39,32 m

136 ft

41,45 m

133 ft
40,54

Maks.

27,43 m

26,52 m

26,21 m

26,21 m

Maks.

90 ft

87 ft

87 ft

26,52

86 ft

86 ft

Maks.

aukšanas funkciju.

0° 4,5°

2,5° 4,5°

4,5° 4,5°

-2,5% 4,5°

-4,5% 4,5°

Daļas nr. 1301106LVGT SX

123 ft

37,49 m

124 ft

37,8 m

118 ft

35,97 m

125 ft

38,1 m

121 ft
36,38

78 ft

23,77 m

75 ft

22,86 m

75 ft

22,86 m

74 ft

22,56 m

74 ft

22,56

™

-135 XC™ 59

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Ekspluatācijas instrukcijas

Cauruļu mezgla instrukcijas

Ievērojiet un izpildiet:

Cauruļu mezgls sastāv no 2 cauruļu mezgliem,
kas novietoti abās platformas pusēs un piemontēti
vadsliedēm ar U veida skrūvēm.

 Cauruļu mezgliem jābūt uzstādītiem

platformas iekšpusē.

 Cauruļu mezgli nedrīkst traucēt platformas

vadības ierīcēm vai aizšķērsot platformas
ieeju.

 Cauruļu mezgla apakšai jābalstās uz

platformas grīdas.

 Pārliecinieties, ka pirms cauruļu mezgla

uzstādīšanas platforma ir līmenī.

Cauruļu mezgla uzstādīšana

1 Uzstādiet cauruļu mezglu katrā platformas

pusē. Skatiet attēlu pa kreisi. Pārliecinieties,
ka cauruļu mezgla apakša balstās uz
platformas grīdas.

2 Uzstādiet divas U veida skrūves no platformas

ārpuses cauri katrai cauruļu mezgla montāžas
vietai.

3 Nostipriniet katru U veida skrūvi ar

2 paplāksnēm un 2 uzgriežņiem.

1 siksna
2 U veida skrūves

3 cauruļu mezgls
4 augšējās platformas margas
5 cauruļu mezgla metinājums
6 vidējās platformas margas
7 plakanās paplāksnes

8 bloķējošie uzgriežņi ar neilona ieliktni

60 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Maksimālā cauruļu mezgla celtspēja

Visi modeļi

lbs

kg

Cauruļu mezgla svars

lbs

kg

Ekspluatācijas instrukcijas

Cauruļu mezgla darbība

1 Pārliecinieties, ka cauruļu mezglu montāžas

un uzstādīšanas instrukcijas ir pareizi
ievērotas un ka cauruļu mezgli ir piestiprināti
pie platformas margām.

2 Novietojiet kravu tā, lai tā balstītos uz abiem

cauruļu mezgliem. Kravas garumam jābūt
paralēli platformas garumam.

3 Centrējiet kravu cauruļu mezglos.
4 Piestipriniet kravu katram cauruļu mezglam.

Izvelciet pār kravu neilona siksnu. Nospiediet
sprādzi, un izveriet siksnu cauri. Pievelciet
siksnu.

5 Viegli pastumiet un pavelciet kravu, lai

pārliecinātos, ka cauruļu mezgli un krava ir
nostiprināta.

6 Kad mašīna pārvietojas, uzturiet kravu

nostiprinātu.

Apgāšanās risks. Cauruļu mezgla svars un

slodze cauruļu mezglos samazinās mašīnas
nominālo platformas celtspēju, un tā ir jāiekļauj
platformas kopējā noslodzē.

Apgāšanās risks. Cauruļu mezgla svars un

slodze cauruļu mezglos var ierobežot
maksimālo darbinieku skaitu platformā.

200

90,7

21

9,5

Paneļa mezgla darbība

1 Piestipriniet abus paneļa mezglus platformai.
2 Novietojiet kravu tā, lai tā balstītos uz abiem

paneļu mezgliem.

3 Centrējiet kravu uz platformas.
4 Piestipriniet kravu platformai, izmantojot

siksnu. Pievelciet siksnu.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 61

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Ekspluatācijas instrukcijas

Pēc katras izmantošanas reizes

1 Izvēlieties drošu novietošanas vietu – stingru,

horizontālu virsmu, brīvu no šķēršļiem un
satiksmes.

2 Ievelciet un nolaidiet izlici novietošanas

pozīcijā.

3 Pagrieziet grozāmo pamatni tā, lai izlice

atrastos starp apļveida riteņiem.

4 Pagrieziet atslēgas slēdzi izslēgtā pozīcijā un

izņemiet atslēgu, lai novērstu neatļautu
izmantošanu.

62 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Atbrīvojiet riteņu bremz
pagriežot visus četrus
pilnpiedziņas rumbu
atvienošanas vāciņus.

Pārliecinieties, ka vinčas
trose ir pareizi piestiprināta
pie šasijas stiprināšanas
punktiem un ceļš ir brīvs
no šķēršļiem.

Transportēšanas un celšanas instrukcijas

Transportēš ana s un celš anas ins trukc ij as

Ievērojiet un izpildiet:

 Genie šo drošības informāciju sniedz kā

ieteikumu. Vadītāji ir pilnībā atbildīgi par to, lai
mašīnas būtu pareizi nostiprinātas un būtu
izvēlēta atbilstoša piekabe.

 Genie klientiem, kuriem konteinerā jāiepako

jebkāda krava vai Genie produkts, jāizmanto
kvalificētas ekspeditoru kompānijas
pakalpojumi, kurai ir pieredze būvniecības un
celšanas aprīkojuma sagatavošanā, kraušanā
un nostiprināšanā starptautiskiem
pārvadājumiem.

 Tikai kvalificēti mobilās pacelšanas darba

platformas operatori drīkst pārvietot mašīnu
kravas automobilī vai ārā no tā.

 Transportēšanas transportlīdzeklim jābūt

novietotam uz horizontālas virsmas.

 Pārliecinieties pirms transportēšanas, ka

grozāmā pamatne ir nostiprināta ar grozāmās
pamatnes pagriešanās bloķētāju.
Pārliecinieties, ka grozāmā pamatne ir
atbloķēta, kad sākat strādāt.

 Nebrauciet ar mašīnu pa slīpumu, kas

pārsniedz pieļaujamo uz augšu, uz leju vai
sāniskā slīpuma nominālu. Skatiet
ekspluatācija instrukcijās sadaļu par
Braukšana nogāzē.

 Ja transportēšanas transporta platformas

slīpums pārsniedz maksimālo slīpuma uz
augšu vai uz leju nominālo vērtību, mašīna ir
jāpiekrauj un jāizkrauj, izmantojot vinču, kā
aprakstīts bremžu atbrīvošanas procedūrā.
Informāciju par slīpuma nomināliem skatiet
specifikāciju nodaļā.

Brīvrites konfigurācija vilkšanai ar
vinču

Bloķējiet riteņus, lai novērstu mašīnas ripošanu.

es,

 Transportēšanas transportlīdzeklim ir jābūt

nofiksētam, lai novērstu mašīnas ripošanu
kraušanas laikā.

 Pārliecinieties, ka transportlīdzekļa celtspēja,

noslogojamā virsma un ķēdes vai troses ir
atbilstoši, lai izturētu mašīnas svaru. Genie
pacēlāji ir ļoti smagi atbilstoši to izmēram.
Skatiet mašīnas masas sērijas uzlīmi. Lai
uzzinātu sērijas uzlīmju atrašanās vietu,
skatiet apskates nodaļu.

Lai pievienotu bremzes, veiciet darbību pretējā
secībā.

Piezīme: sūkņa brīvgaitas vārstam vienmēr
jāpaliek aizvērtam.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 63

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

1 Grozāmās pamatnes pagriešanas bloķēšanas tapa

Transportēšanas un celšanas instrukcijas

Nostiprināšana kravas automobilī
vai piekabē transportēšanai

Vienmēr izmantojiet grozāmās pamatnes
bloķēšanas tapu katru reizi, kad mašīna tiek
transportēta.

Pirms transportēšanas pagrieziet atslēgas slēdzi
izslēgtā pozīcijā un izņemiet atslēgu.

Novietošana transportēšanai

Piezīme: pirms mašīnas novietošanas
transportēšanai pārliecinieties, ka sija ir pilnībā
iebīdīta, izlice ir pilnībā iebīdīta, pagriežamā
platforma ir starp apļveida riteņiem, un asis ir
pilnībā iebīdītas.

1 Brauciet un novietojiet mašīnu uz kravas

automobiļa platformas un nokāpiet no
platformas.

2 Pie pārbaudes no zemes vadības ierīcēm

pavelciet uz āru sarkano avārijas apturēšanas
pogu ieslēgtā pozīcijā.

3 Ieslēdziet atslēgas slēdzi uz vadību no zemes.
4 Ievietojiet atslēgu apiešanas/atgūšanas

taustiņa slēdzī, kas atrodas uz vadības no
zemes ierīču sāniem. Pagrieziet atslēgu
apiešanas pozīcijā, P22.

Pārbaudiet visu mašīnu, vai nav vaļīgu vai
nenostiprinātu pozīciju.

5 Iedarbiniet dzinēju.
6 Paceliet izlici, līdz izlices leņķis ir diapazonā

no 20 līdz 30 grādiem. Izlicei ir jābūt pietiekoši
paceltai, lai notīrītu kravas automobiļa
platformu un visus citus šķēršļus.

64 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Transportēšanas un celšanas instrukcijas

7 Spiediet uz iekšu dzelteno sviru, kas atrodas

pie šūpoles piedziņām, lai iestatītu izlices
transportēšanas ķīli.

8 Nospiediet un turiet nospiestu iespējošanas

pogu un sijas nolaišanas pogu, lai nolaistu
sijas izlici. Sijas izlice sāks iespiesties zem
izlices. Kad sijas izlice apstājas, turpiniet turēt
nospiestu sijas pogu. Sijas līmeņa un
platformas līmeņa cilindri pilnībā iebīdīsies, lai
novietotu platformu.

Lai atgrieztu mašīnu ekspluatācijā

1 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.
2 Ieslēdziet atslēgas slēdzi uz vadību no zemes.
3 Ievietojiet atslēgu apiešanas/atgūšanas

taustiņa slēdzī un pagrieziet to apiešanas

pozīcijā, P22.

4 Iedarbiniet dzinēju.
5 Paceliet izlici, līdz izlices leņķis ir diapazonā

no 20 līdz 30 grādiem. Izlicei ir jābūt pietiekoši

paceltai, lai notīrītu kravas automobiļa

platformu un visus citus šķēršļus.

9 Nolaidiet izlici līdz izlice ir zem horizontālās

pozīcijas. Pārbaudiet primārās izlices
novietošanas indikatora lampiņu, kas atrodas
no zemes darbināmā vadības paneļa sānos.
Lampiņai ir jābūt iedegtai, kad izlice ir zem
horizontāla līmeņa, norādot, ka izlice ir
novietota.

10 Uzlieciet neilona siksnas pāri melnajai

plāksnei, kas atrodas sijas galā. Nostipriniet
siju pie kravas automobiļa platformas.
Nostiprinot sijas sekciju, nepielieciet
pārmērīgu uz leju vērstu spēku.

6 Izvelciet ārā dzelteno sviru, lai atbrīvotu izlices

transportēšanas ķīli, kas atrodas pie šūpoļu

piedziņām.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 65

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Transportēšanas un celšanas instrukcijas

7 Paceliet sijas izlici, līdz platforma vairs

neatrodas zem izlices, zvana kloķis ir pārstājis
kustēties, un sijas pacelšanas cilindrs ir sācis
izbīdīties.

8 Ja platforma nav līmenī, izlīdziniet platformu.
9 Nolaidiet izlici, līdz izlices leņķis ir mazāks par

10 grādiem.

10 Pagrieziet atslēgu darbības pozīcijā un pēc

tam izņemiet atslēgu no atgūšanas/apiešanas
atslēgas slēdža. Ievietojiet atslēgu pārbaudes
no zemes vadības ierīču atslēgas slēdzī.

66 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

1

in
m

in
m

2

ft

m

in
m

3

in
m

in
m

4

in
m

ft

m

Transportēšanas un celšanas instrukcijas

Šasijas nostiprināšana

Izmantojiet ķēdes ar pietiekamu celtspēju.

Izmantojiet vismaz 6 ķēdes.

SX-135 XC

6 ft 4

1,93

6

1,83

8 ft 3

2,51

39 ft 7

12,06

5

13 ft 6

4,11

6

1 ft 11

0,58

7

4 ft 11

1,5

8

10

3,05

Noregulējiet takelāžu, lai novērstu ķēžu bojājumus.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 67

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Smaguma centrs

X ass

Y ass

SX

in

2,1 m

in

1,6 m

Transportēšanas un celšanas instrukcijas

Celšanas instrukcijas

Pilnībā izbīdiet asis. Pilnībā nolaidiet un ievelciet

Ievērojiet un izpildiet:

izlici. Nolaidiet pagarināmo izlici.

Noņemiet no mašīnas visus vaļīgos elementus.

Nosakiet mašīnas smaguma centru, izmantojot
šajā lappusē norādīto tabulu un attēlu.

 Tikai kvalificēti takelāžisti drīkst pieāķēt

mašīnu.

 Tikai sertificēti celtņa operatori drīkst celt

mašīnu, un tikai saskaņā ar spēkā esošajiem
celtņa noteikumiem.

 Pārliecinieties, ka celtņa celtspēja,

noslogojamās virsmas un troses vai siksnas ir
atbilstošas, lai izturētu mašīnas svaru. Skatiet
mašīnas svara sērijas uzlīmi.

Piestipriniet takelāžu tikai norādītajās mašīnas
celšanas vietās.

Noregulējiet takelāžu, lai novērstu mašīnas
bojājumus un nodrošinātu horizontālu mašīnas
stāvokli.

-135 XC

81

63

1 X ass

2 Y ass

68 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Norāda, ka šīs procedūras veikšanai būs
nepieciešami instrumenti.

Norāda, ka šīs procedūras veikšanai būs
nepieciešamas jaunas rezerves daļas.

Norāda, ka pirms šīs procedūras veikšanas
dzinējam jābūt aukstam.

Perkins 1104D-44T dzinējs

Eļļas tips

40

Eļļas tips

30

Deutz TD2011 L04i dzinējs

Eļļas tips

40

Eļļas tips

30

Perkins 854F-34T dzinējs

Eļļas tips

40

Eļļas tips

30

Deutz TD2.9L dzinējs

Eļļas tips

40

Eļļas tips

30

Deutz TCD 2.2L Stage V dzinējs

Eļļas tips

40

Eļļas tips – auksta laika apstākļi

5W-40

Apkope

Apkope

Pārbaudiet dzinēja eļļas līmeni

Ievērojiet un izpildiet:

 Operators drīkst veikt tikai ikdienas tehniskās

apkopes procedūras, kas norādītas šajā
rokasgrāmatā.

 Plānotās tehniskās apkopes jāveic

kvalificētiem servisa speciālistiem saskaņā ar
ražotāja specifikācijām.

 Likvidējiet materiālu saskaņā ar valdības

pieņemtajiem noteikumiem.

 Izmantojiet tikai Genie apstiprinātas maināmās

daļas.

Apkopes simbolu apzīmējums

Turpmāk norādītie simboli ir izmantoti šajā
rokasgrāmatā, lai palīdzētu informēt par instrukciju
nodomu. Kad apkopes procedūras sākumā ir
redzami viens vai vairāki simboli, tie izsaka
turpmāk norādīto nozīmi.

Pareiza dzinēja eļļas līmeņa uzturēšana ir būtisks
faktors dzinēja veiktspējas un kalpošanas laika
nodrošināšanai. Mašīnas ekspluatācija ar
nepietiekamu eļļas līmeni var sabojāt dzinēja
komponentus.

Piezīme: pārbaudiet eļļas līmeni, kad dzinējs ir
izslēgts.

1 Pārbaudiet eļļas līmeņa mērstieni. Papildiniet

eļļu, kad nepieciešams.

15W-

– auksta laika apstākļi 10W-

15W-

– auksta laika apstākļi 5W-

15W-

– auksta laika apstākļi 5W-

Daļas nr. 1301106LVGT SX

15W-

– auksta laika apstākļi 5W-

15W-

™

-135 XC™ 69

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Perkins 1104D-44T dzinējs

Degvielas tips

Dīzeļdegviela ar zemu sēra saturu

)

Perkins 854F-34T dzinējs

Degvielas tips

Dīzeļdegviela ar ļoti zemu sēra saturu

(ULSD)

Deutz TD2011 L04i dzinējs

Degvielas tips

Dīzeļdegviela ar zemu sēra saturu

(LSD)

Deutz TD2.9L dzinējs

Degvielas tips

Dīzeļdegviela ar ļoti zemu sēra saturu

(ULSD)

Deutz TCD 2.2L Stage V dzinējs

Degvielas tips

Dīzeļdegviela ar ļoti zemu sēra saturu

(ULSD)

Maksimālais eļļas līmenis

Minimālais eļļas līmenis

Hidrauliskās eļļas specifikācijas

Hidrauliskās eļļas

veids

Chevron Rando HD vai

līdzvērtīga

Apkope

Dīzeļdegvielas prasības

Apmierinošs dzinēja sniegums ir atkarīgs no labas
kvalitātes degvielas izmantošanas. Labas
kvalitātes degvielas izmantošana sniegs šādus
rezultātus: ilgu dzinēja kalpošanas laiku un
pieņemamus izplūdes gāzu līmeņus.

Minimālās dīzeļdegvielas prasības katram
dzinējam ir uzskaitītas zemāk.

(LSD

Pārbaudiet hidrauliskās
eļļas līmeni

Hidrauliskās eļļas pareiza līmeņa uzturēšana ir
svarīga pareizai mašīnas darbībai. Nepareiza
hidrauliskās eļļas līmeņa dēļ var sabojāties
hidrauliskie komponenti. Ikdienas pārbaudes ļauj
pārbaudītājam noteikt izmaiņas eļļas līmenī, kas
var norādīt uz hidrauliskās sistēmas problēmām.

1 Pārliecinieties, ka pilnībā nolaidiet un ievelciet

izlici un izslēdziet dzinēju.

2 Vizuāli pārbaudiet skatlodziņu, kas atrodas

hidrauliskās eļļas tvertnes sānos.

Piezīme: pārbaudiet hidraulisko eļļu, kad eļļa ir
vēsa vai tuvu apkārtējās vides temperatūrai.

Rezultāts: hidrauliskās eļļas līmenim ir jābūt

starp divām atzīmēm uz uzlīmes blakus
skatlodziņam.

3 Uzpildiet eļļu, ja nepieciešams. Neuzpildiet

pārmērīgi.

70 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Apkope

Pārbaudiet dzinēja dzesēšanas
šķidruma līmeni – šķidruma
dzeses modeļi

Dzesēšanas šķidruma pareiza līmeņa uzturēšana
ir svarīga dzinēja kalpošanas laika
nodrošināšanai. Nepareizs dzesēšanas šķidruma
līmenis ietekmē dzinēja dzesēšanas spēju un bojā
dzinēja komponentus. Ikdienas pārbaudes ļauj
noteikt izmaiņas dzesēšanas šķidruma līmenī, kas
var norādīt par dzesēšanas sistēmas problēmām.

1 Pārbaudiet dzesēšanas šķidruma līmeni.

Papildiniet šķidrumu, ja nepieciešams.

Rezultāts (Deutz TD2.9L dzinējs): šķidruma

līmenim ir jābūt redzamam degvielas tvertnes
skatlodziņā.

Rezultāts (visi citi dzinēju modeļi): šķidruma

līmenim ir jābūt NORMAL (normāls)
diapazonā.

Ievainojumu risks. Šķidrumi radiatorā un

degvielas tvertnē ir zem spiediena un ļoti
karsti. Noņemot vāciņu un papildinot
šķidrumus, ievērojiet piesardzību.

Akumulatoru pārbaude

Pareizs akumulatora stāvoklis ir būtisks, lai
nodrošinātu labu mašīnas veiktspēju un darba
drošību. Nepareizi šķidruma līmeņi vai bojāti kabeļi
un savienojumi var izraisīt detaļu bojājumus un
bīstamas situācijas.

Strāvas trieciena risks. Saskare ar karstiem

vai elektrību vadošiem kontūriem var izraisīt

nāvi vai smagus ievainojumus. Noņemiet visus

gredzenus, pulksteņus un citas rotaslietas.

Ievainojumu risks. Akumulatori satur skābi.

Izvairieties no akumulatora skābes

izšļakstīšanās vai saskares ar to. Neitralizējiet

akumulatora skābes šļakatas ar dzeramo sodu

un ūdeni.

1 Izmantojiet aizsargapģērbu un aizsargbrilles.
2 Pārliecinieties, ka akumulatora kabeļu

savienojumi ir cieši un nav korodējuši.
3 Pārliecinieties, ka akumulatoru turošie

kronšteini ir savā vietā un droši.
Piezīme: uzliekot spaiļu aizsargus un uzklājot

pretkorozijas hermētiķi, tiks aizkavēta akumulatora
spaiļu un kabeļu korozija.

Daļas nr. 1301106LVGT SX

™

-135 XC™ 71

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Apkope

Plānotā tehniskā apkope

Ceturkšņa, gada un divu gadu intervāla tehniskās
apkopes drīkst veikt persona, kas ir apmācīta un
kvalificēta veikt tehnisko apkopi šai mašīnai
saskaņā ar šīs mašīnas apkopes rokasgrāmatā
sniegtajām procedūrām.

Mašīnām, kas nav izmantotas vairāk nekā trīs
mēnešus, pirms ekspluatācijas atsākšanas ir
jāveic ceturkšņa apskate.

72 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Modelis

SX-135 XC

Augstums, maksimālais darba

141 ft

43,15 m

Augstums, maksimālais platformas

ft

m

Augstums, transporta pozīcijā,
maksimālais

10 ft

3,05 m

Horizontālā sniedzamība, maksimālā

90 ft

27,43 m

Platums, asis iebīdītas

8 ft 2 in

2,49 m

Platums, asis izbīdītas

in

m

Garums, transporta pozīcija

64 ft 10 in

19,76 m

Garums, salikts transportēšanai
(sija novietota transportēšanai)

43 ft 7 in

13,28 m

Maksimālā platformas celtspēja,
neierobežots kustības diapazons

660 lbs

300 kg

Maksimālā slodzes celtspēja,
ierobežots kustības diapazons

1000 lbs

454 kg

Maksimālais vēja ātrums

28 mph

12,5 m/s

Garenbāze, asis izbīdītas

13 ft 6 in

4,11 m

Garenbāze, asis iebīdītas

13 ft 6 in

4,11 m

Klīrenss

in

cm

Pagriešanas rādiuss, asis izbīdītas

Iekšpusē

in

m

Ārpusē

20 ft 3 in

6,17 m

Pagriešanas rādiuss, asis iebīdītas

Iekšpusē

26 ft 4 in

8,03 m

Ārpusē

32 ft 8 in

9,96 m

Grozāmās pamatnes griešanās (grādi)

360° pastāvīgi

Grozāmās pamatnes aizmugurējās
daļas pagrieze, asis izbīdītas

in

m

Grozāmās pamatnes aizmugurējās
daļas pagrieze, asis iebīdītas

in

m

Vadības ierīces

proporcionālā

Platformas izmēri, 6 pēdas (garums
x platums)

72 x 30 in

183 x 76 cm

Platformas izmēri, 8 pēdas (garums
x platums)

96 x 36 in

244 x 91 cm

Platformas līmeņošana

pašlīmeņojošā

Platformas griešanās

160°

Vertikāla sijas pagriešana, uz augšu

70°

Vertikāla sijas pagriešana, uz leju

55°

Maiņstrāvas kontaktligzda platformā

standarta

Degvielas tvertnes ietilpība

40 galoni

151 litrs

Hidrauliskais spiediens, maksimālais
(izlices funkcijas)

2900 psi

200 bāri

Hidrauliskais spiediens, maksimālais
(palīgbarošanas bloks)

3200 psi

220 bāri

Sistēmas spriegums

12 V

Riepu izmērs

445D50/710, 18 slāņu HD FF

Svars

47 900 lbs

21 727 kg

(Mašīnas svars atšķiras atkarībā no papildaprīkojuma
konfigurācijām.

Ekspluatācijas apkārtējās vides
temperatūra

-20 °F līdz 120 °F
°C

Temperatūras diapazona zemajam galam nepieciešams izmantot
īpašas hidrauliskās un dzinēja eļļas.

Trokšņu emisija gaisā

Skaņas spiediena līmenis darba zonā uz zemes

<86 dBA

Skaņas spiediena līmenis platformas darba zonā

<67 dBA

Garantētais skaņas jaudas līmenis

dBA

Kopējā vibrācijas vērtība, kādai pakļauta rokas/plaukstas sistēma,
nepārsniedz 2,

Svērtā paātrinājuma augstākā vidējā vērtība, kādam pakļauts viss
ķermenis, nepārsniedz 0,

Maksimālais slīpuma nomināls, novietošanas pozīcija, 4WD
(pilnpiedziņa)

Pretsvars kāpumā

%

19°

Pretsvars kritumā

35 %

19°

Sānisks slīpums

25 %

14°

Piezīme: slīpuma nominālu nosaka virsmas apstākļi ar vienu
personu uz platformas un atbilstoša saķere. Papildu platformas
svaru var samazināt slīpuma nomināls.

Maksimālais
pieļaujamais šasijas
slīpums

Skatiet nodaļu “Sasvēršanas sensora

aktivizēšanas iestatījumi”

Braukšanas ātrumi

Braukšanas ātrums,
novietošanas pozīcija

2,7 mph

sek.

4,3 km/h

sek.

Piedziņas ātrums, pacelta vai
izbīdīta

0,4 mph

sek.

0,65 km/h

sek.

Informācija par slodzi uz

Maksimālā slodze uz riepām

26 400 lbs

11 975 kg

Riepu kontakta spiediens

130 psi

9,13 kg/cm2

kPa

Aizņemtās grīdas spiediens
(asis izbīdītas)

222 psf

1082 kg/m2

kPa

Aizņemtās grīdas spiediens
(asis iebīdītas)

351 psf

1712 kg/m2

kPa

Piezīme: informācija par slodzi uz grīdu ir aptuvena un neietver
dažādas papildaprīkojuma konfigurācijas. Tā ir jāizmanto tikai
saskaņā ar attiecīgiem drošības faktoriem.

Specifikācijas

Specifikācijas

135

12 ft 11

15

9 ft 6

5 ft 7

3 ft 9

12 V līdzstrāvas

41,15

3,91

38,1

2,9

1,7

1,14

Konkrētās mašīnas svaru skatiet sērijas uzlīmē.)

112

5 m/s2.

5 m/s2.

35

-29 °C līdz 49

Daļas nr. 1301106LVGT SX

40 ft/11,8

40 ft/68

12 m/11,8

12 m/68

grīdu

896

10,62

16,79

Pastāvīga mūsu produktu uzlabošana ir Genie politika. Ražojumu
specifikācijas drīkst mainīt bez paziņojuma vai saistībām.

™

-135 XC™ 73

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Maksimālā platformas celtspēja

660

1000

Maks. augstums

Maks. sniedzamība

3

ft

m

21

ft

m

4

ft

m

22 0 ft 0 m

5

ft

m

23

ft

m

6

ft

m

24

ft

m

7

ft

m

25

ft

m

8

ft

m

26

ft

m

9

ft

m

27

ft

m

10

ft

m

28

ft

m

11

ft

m

29

ft

m

12

ft

m

30

ft

m

13

ft

m

31

ft

m

14

ft

m

15

ft

m

16

ft

m

17

ft

m

18 0 ft 0 m

19

ft

m

20

ft

m

Specifikācijas

SX-135 XC Kustību diapazona diagramma

lbs/300 kg

1

lbs/454 kg

2

150

140

130

120

110

100

90

80

70

60

50

40

45,72

42,67

39,62

36,58

33,53

30,48

27,43

24,39

21,34

18,29

15,24

12,19

-10

10

20

30

40

50

60

70

80

90

-3,05

3,05

6,1

9,14

12,19

15,24

18,29

21,34

24,39

27,43

30

20

10

-10

-20

9,14

6,1

3,05

-3,05

-6,1

74 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V
Boekerman 5,
4751 XK Oud Gastel,
The Netherlands

Empowered signatory:

Place of Is
Date of Issue: <variable field>

Specifikācijas

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions
of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard
EN280 as described in EC type-examination certificate <variable field> issued by:

<notified body's name>

<notified body's number>

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-
2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard
EN ISO 3744, internal combustion engine only.

Test Report:
This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

field>

sue: <variable field>

Daļas nr. 1301106LVGT SX

™

-135 XC™ 75

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V
Boekerman 5,
4751 XK Oud Gastel,
The Netherlands

Empowered signatory:

Place of Issue: <variable field>
Date of Issue: <variable field>

Specifikācijas

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions
of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with
the application of European Harmonized Standard EN 280:2013+A1:2015.

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-
2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard
EN ISO 3744, internal combustion engine only.

Test Report:
This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

IC machines>

76 SX

™

-135 XC™ Daļas nr. 1301106LVGT

Otrais izdevums • Trešais iespiedums Operatora rokasgrāmata

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:
Genie UK Ltd
The Maltings
Wharf Road
Grantham
NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

Specifikācijas

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions
of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI
2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type­examination certificate <variable field> issued by:

<notified body's name>

<notified body's number>

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI
2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701)
as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated
standard EN ISO 3744, internal combustion engine only.

Test Report:
This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

IC machines>

Daļas nr. 1301106LVGT SX

™

-135 XC™ 77

Operatora rokasgrāmata Otrais izdevums • Trešais iespiedums

Model / Type: <machine type>

Manufac

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:
Genie UK Ltd
The Maltings
Wharf Road
Grantham
NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

SX™-135 XC™

Daļas nr. 13 0110 6LV GT

Operatora r okasg rām at a

Otrais izdev ums • Tr ešai s ie spied ums

Specifikācijas

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions
of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI
2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference
to designated standard EN 280:2013+A1:2015

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI
2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701)
as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated
standard EN ISO 3744, internal combustion engine only.

Test Report:
This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

ture Date: <variable field>

machines>

78 SX

™

-135 XC™ Daļas nr. 1301106LVGT
