Genie SX™-135 XC™ Operator's Manual [sk]

Návod na obsluhu

Rozsah sériových čísel

SX™-135 XC™

od SX135H-515

CE

s informáciami
o údržbe

Preklad pôvodných pokynov
Second Edition
First Printing
Part No. 1301106SKGT

Návod na obsluhu Druhé vydanie • Prvá tlač

SX™-135 XC™ Č. časti 1301106SKGT

Úvodná stránka

Manufacturer:

Terex South Dakota, Inc.
500 Oakwood Road
Watertown, SD 57201, USA

Terex (Changzhou) Machinery Co., Ltd.
No 139, Hanjiang Road
Xinbei District
Changzhou City
Jiangsu Province
China

Authorized representative:
Genie Industries B. V.

Boekerman 5
4751 XK OUD GASTEL
The Netherlands

Obsah

Úvod ...................................................................... 1

Popis symbolov a obrázkov znázorňujúcich

nebezpečné situácie ........................................ 7

Všeobecná bezpečnosť ...................................... 10

Bezpečnosť osôb ................................................ 13

Bezpečnosť na pracovisku .................................. 14

Popis ................................................................... 24

Ovládacie prvky .................................................. 25

Kontroly ............................................................... 33

Prevádzkové pokyny ........................................... 48

Pokyny na prepravu a zdvíhanie ........................ 63

Údržba................................................................. 69

Technické údaje .................................................. 73

Copyright © 2016 Terex Corporation
Druhé vydanie: Prvá tlač, Október 2020

Genie je registrovaná ochranná známka spoločnosti

Terex South Dakota, Inc. v USA a mnohých iných krajinách.
„SX“ a „XC“ sú ochranné známky spoločnosti

Terex South Dakota, Inc.

Zodpovedá smernici ES 2006/42/ES.
Pozrite si vyhlásenie o zhode s predpismi ES.

Druhé vydanie • Prvá tlač Návod na obsluhu

Úvod

Č. časti 1301106SKGT SX™-135 XC™ 1

Úvod

O tejto príručke

Spoločnosť Genie oceňuje, že ste si na
vykonávanie svojich úloh vybrali práve náš stroj.
Našou hlavnou prioritou je bezpečnosť
používateľa, ktorú možno najľahšie docieliť
spoločným úsilím. Táto príručka je prevádzkovým
návodom a návodom na dennú údržbu
používateľa alebo operátora stroja Genie.

Tento návod je neoddeliteľnou súčasťou stroja

a musí byť na stroji neustále k dispozícii.
V prípade akýchkoľvek otázok sa obráťte na
spoločnosť Genie.

Identifikácia produktu

Sériové číslo stroja je uvedené na štítku so
sériovým číslom.

Sériové číslo

vyrazené na podvozku

Štítok so sériovým číslom

(pod krytom)

Určené použitie a príručka na
oboznámenie sa so strojom

Tento stroj je určený na zdvíhanie osôb vrátane

nástrojov a materiálov na výškových pracoviskách.
Pred obsluhou stroja je operátor zodpovedný za

prečítanie si tejto príručky na oboznámenie sa so

strojom a za jej pochopenie.

 Každá osoba musí absolvovať školenie

zamerané na obsluhu mobilnej zdvižnej
pracovnej plošiny.

 Každá osoba, ktorá sa má oboznámiť

s mobilnou zdvižnou pracovnou plošinou, musí
mať oprávnenie, musí byť kompetentná
a vyškolená.

 Stroj môžu obsluhovať len vyškolení

a oprávnení pracovníci.

 Operátor je zodpovedný za prečítanie si

pokynov výrobcu a bezpečnostných predpisov
uvedených v návode na obsluhu, za ich
pochopenie a dodržiavanie.

 Návod na obsluhu sa nachádza v schránke na

uloženie návodov na plošine.

 Špecifické spôsoby použitia produktu sú

uvedené v časti Kontakt s výrobcom.

Návod na obsluhu Druhé vydanie • Prvá tlač

Úvod

2 SX

™

-135 XC™ Č. časti 1301106SKGT

Symboly na ovládacom paneli plošiny
a súvisiaci pohyb stroja:

Vyrovnanie plošiny
Otáčanie plošiny

Zdvíhanie a spúšťanie ramena
výložníka

Zdvíhanie a spúšťanie ramena

Vysúvanie a zaťahovanie
ramena

Otáčanie točne

Jazda dopredu/dozadu

Riadenie doprava/doľava

Vysúvanie/zaťahovanie ramena
výložníka

Vysúvanie nápravy
Zaťahovanie nápravy

Riadenie na hranatom konci

Riadenie na okrúhlom konci

Riadenie všetkých kolies

Koordinované riadenie

Druhé vydanie • Prvá tlač Návod na obsluhu

Úvod

Č. časti 1301106SKGT SX™-135 XC™ 3

Symboly na pozemnom ovládacom paneli
a súvisiaci pohyb stroja:

Vyrovnanie plošiny,
zdvíhanie a spúšťanie

ramena výložníka,

vysúvanie a zaťahovanie
ramena a zdvíhanie
a spúšťanie ramena

Otáčanie točne a plošiny

Následné funkcie a pohyb:

 Jazda a riadenie.

Prepojené funkcie:

 Rýchlosť jazdy so zdvihnutou plošinou.
 Jazda so zdvihnutou plošinou s nevyrovnaným

strojom.

 Aktivácia jazdy, keď je rameno otočené za

neriadené kolesá alebo pásy.

 Všetky funkcie na ovládacom paneli plošiny

a pozemnom ovládacom paneli.

Obmedzenia používania:

 Tento stroj je určený na zdvíhanie osôb vrátane

nástrojov a materiálov na výškových
pracoviskách.

 Ak sa stroj nenachádza na pevnom a rovnom

povrchu, plošinu nedvíhajte.

Prostriedky na zaručenie väčšej stability:

 Podvozok X

Obmedzený rámec prevádzky:

 Nosnosť plošiny je 1 000 libier/454 kg.

Návod na obsluhu Druhé vydanie • Prvá tlač

Úvod

4 SX

™

-135 XC™ Č. časti 1301106SKGT

Distribúcia obežníka a súlad
s normami

Pre spoločnosť Genie je bezpečnosť používateľov
jej produktov na prvom mieste. Spoločnosť Genie
sprostredkúva dôležité bezpečnostné
a produktové informácie predajcom a majiteľom jej
produktov prostredníctvom obežníkov.

Informácie nachádzajúce sa v obežníkoch sa
viažu na špecifické stroje pomocou modelového
čísla a sériového čísla.

Obežníky sa distribuujú poslednému vlastníkovi

stroja v záznamoch a príslušnému predajcovi,
z tohto dôvodu je dôležité zaregistrovať váš stroj
a aktualizovať vaše kontaktné údaje.

Na ochranu obslužného personálu
a bezproblémové kontinuálne používanie stroja
postupujte podľa informácií uvedených
v príslušných obežníkoch.

Ak si chcete pozrieť niektorý z voľne dostupných
obežníkov pre svoj stroj, navštívte našu webovú

lokalitu na adrese www.genielift.com.

Kontakt s výrobcom

V istých situáciách sa budete musieť obrátiť na
spoločnosť Genie. Ak sa chcete obrátiť na
výrobcu, pripravte si modelové a sériové číslo
vášho stroja, vaše meno a kontaktné informácie.
Na spoločnosť Genie by ste sa mali obrátiť

minimálne v nasledujúcich prípadoch:
Nahlasovanie nehôd
Otázky týkajúce sa používania produktov

a bezpečnosti
Zhoda s normami a nariadeniami
Aktualizácia vlastníkov stroja, napríklad zmena

vlastníka alebo zmena kontaktných údajov

vlastníka. Pozrite si nasledujúcu časť Zmena

vlastníctva stroja.

Zmena vlastníctva stroja

Aktualizácia údajov o vlastníkovi stroja trvá len
niekoľko minút, vďaka nej však budete mať
k dispozícii dôležité informácie o bezpečnosti,

údržbe a prevádzke vášho stroja.

Váš stroj si môžete zaregistrovať na internetovej

adrese www.genielift.com alebo telefonicky na

bezplatnom čísle 1-800-536-1800.

Druhé vydanie • Prvá tlač Návod na obsluhu

Úvod

Č. časti 1301106SKGT SX™-135 XC™ 5

Nebezpečenstvo

Nerešpektovanie pokynov
a bezpečnostných predpisov uvedených
v tomto návode môže mať za následok
smrť alebo vážne zranenie.

Neuvádzajte do prevádzky, ak ste
nesplnili nasledujúce podmienky:

 Kým sa nenaučíte a nevyskúšate si pravidlá

bezpečnej obsluhy stroja popísané v návode
na obsluhu.

1 Zabráňte nebezpečným situáciám.

Skôr, ako budete pokračovať ďalšou
časťou, oboznámte sa s bezpečnostnými

predpismi.

2 Pred každým použitím vykonajte prehliadku

stroja.

3 Pred každým použitím vykonajte testy

funkčnosti.
4 Vykonajte kontrolu pracoviska.
5 Stroj používajte iba určeným spôsobom.

 Ak si neprečítate, neoboznámite sa

a nedodržiavate pokyny výrobcu
a bezpečnostné pravidlá – bezpečnostný
návod, návod na obsluhu a štítky na stroji.

 Ak si neprečítate, neoboznámite sa

a nedodržiavate bezpečnostné predpisy
zamestnávateľa a nariadenia týkajúce sa
správania na pracovisku.

 Ak si neprečítate, neoboznámite sa

a nedodržiavate všetky príslušné štátne
predpisy.

 Ak ste neboli riadne vyškolení o bezpečnej

prevádzke stroja.

Údržba bezpečnostných značiek

Vymeňte chýbajúce alebo poškodené
bezpečnostné značky. Vždy myslite na
bezpečnosť operátora. Na čistenie
bezpečnostných značiek používajte jemné mydlo
a vodu. Na čistenie nepoužívajte čistiace
prostriedky na báze rozpúšťadiel, pretože môžu
poškodiť materiál bezpečnostných značiek.

Návod na obsluhu Druhé vydanie • Prvá tlač

Úvod

6 SX

™

-135 XC™ Č. časti 1301106SKGT

Klasifikácia rizík

Na štítkoch na tomto stroji sa používajú symboly,

farebné kódovanie a signálne slová na
identifikáciu nasledujúcich oznamov:

Bezpečnostný výstražný symbol,
ktorý sa používa na výstrahu
možných rizík s následkom
zranenia osôb. Dodržujte všetky
bezpečnostné oznamy označené

týmto symbolom, aby ste zabránili

možnému zraneniu alebo smrti.

Označuje rizikovú situáciu, ktorá,
ak sa jej nezabráni, bude mať za
následok smrť alebo vážne

zranenie.

Označuje rizikovú situáciu, ktorá,
ak sa jej nezabráni, môže mať za
následok smrť alebo vážne

zranenie.

Označuje rizikovú situáciu, ktorá,
ak sa jej nezabráni, môže mať za
následok menšie alebo menej
závažné zranenie.

Označuje upozornenie na možné
poškodenie majetku.

Druhé vydanie • Prvá tlač Návod na obsluhu

Popis symbolov a obrázkov znázorňujúcich nebezpečné situácie

Č. časti 1301106SKGT SX™-135 XC™ 7

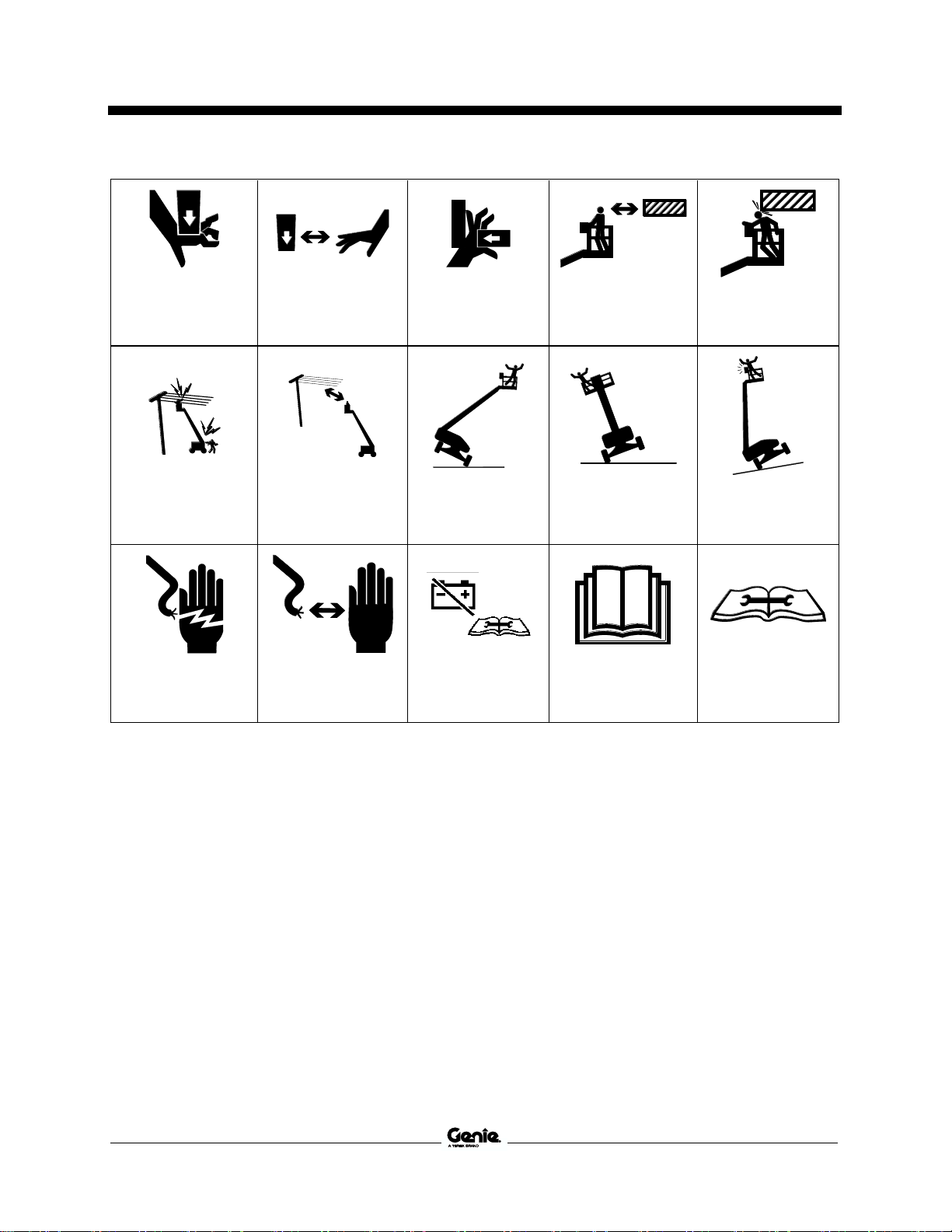

Popis symbolov a obrázkov znázorňujúcich nebezpečné situácie

Nebezpečenstvo
pomliaždenia

Nepribližujte sa

k pohyblivým častiam
stroja

Nebezpečenstvo
pomliaždenia

Prekážka vo výške

Nebezpečenstvo
zrážky

Nebezpečenstvo

úrazu elektrickým
prúdom

Dodržujte
požadovanú
vzdialenosť

Nebezpečenstvo

prevrátenia

Nebezpečenstvo

prevrátenia

Nebezpečenstvo

prevrátenia

Nebezpečenstvo

úrazu elektrickým
prúdom

Zabráňte kontaktu

Odpojte batériu

Prečítajte si návod na
obsluhu

Prečítajte si servisný

návod

Návod na obsluhu Druhé vydanie • Prvá tlač

Popis symbolov a obrázkov znázorňujúcich nebezpečné situácie

8 SX

™

-135 XC™ Č. časti 1301106SKGT

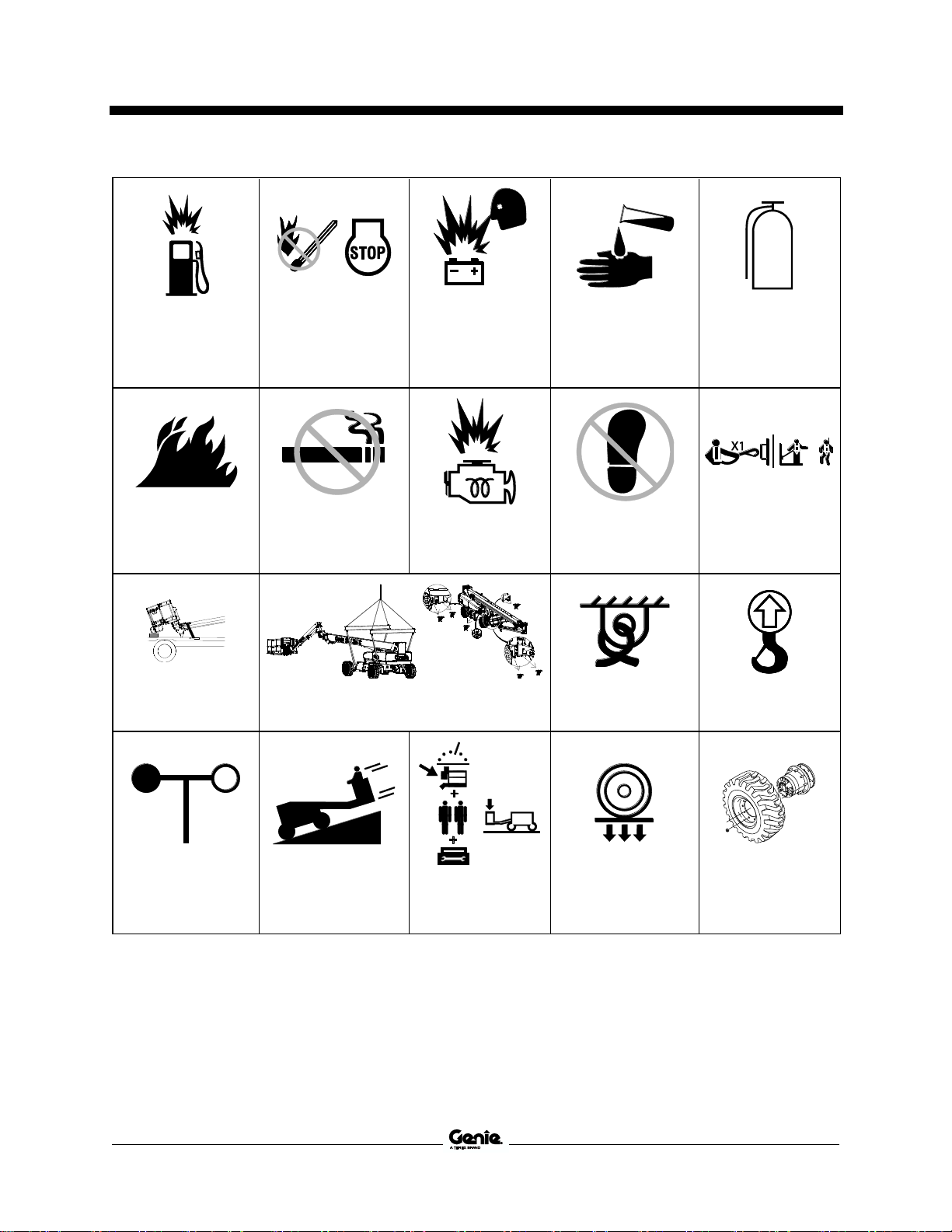

Nebezpečenstvo

výbuchu

Zákaz fajčenia.
Zákaz manipulácie
s otvoreným ohňom.
Vypnite motor.

Nebezpečenstvo

výbuchu

Nebezpečenstvo

popálenia

Hasiaci prístroj

Nebezpečenstvo
požiaru

Zákaz fajčenia.

Nebezpečenstvo

výbuchu

Nestúpať

Miesto zachytenia

bezpečnostného
lana/zádržný systém

Pokyny na upevnenie
plošiny

Pokyny na zdvíhanie a upevnenie

Upevňovací bod

Bod určený na

zdvíhanie

Rýchlosť vetra

Nebezpečenstvo
samovoľného

uvedenia do pohybu

Hmotnosť zváračky
znižuje kapacitu.

Zaťaženie kolesa

Technické údaje
pneumatík

Druhé vydanie • Prvá tlač Návod na obsluhu

Popis symbolov a obrázkov znázorňujúcich nebezpečné situácie

Č. časti 1301106SKGT SX™-135 XC™ 9

Postup, keď zaznie zvuková výstraha
naklonenia a plošina je zdvihnutá.

Plošina orientovaná

smerom do kopca:

1 Spustite rameno.
2 Zatiahnite rameno.

Plošina orientovaná

smerom z kopca:

1 Zatiahnite rameno.
2 Spustite rameno.

V prípade strojov
vybavených

žeraviacimi
sviečkami
nepoužívajte etyléter

ani iné
vysokoenergetické
prípravky na
štartovanie.

Menovité napätie
napájania plošiny

Tlak vzduchu
potrebný na

zdvíhanie plošiny

Farebné šípky smeru

Prístup len pre
vyškolených
a oprávnených
pracovníkov

Manuálna sila

Maximálna kapacita

Nebezpečenstvo
pomliaždenia

Počas údržby

platformu alebo
rameno podoprite

Núdzové spustenie

Návod na obsluhu Druhé vydanie • Prvá tlač

Všeobecná bezpečnosť

10 SX

™

-135 XC™ Č. časti 1301106SKGT

Všeobecná bezpečnosť

Druhé vydanie • Prvá tlač Návod na obsluhu

Všeobecná bezpečnosť

Č. časti 1301106SKGT SX™-135 XC™ 11

Návod na obsluhu Druhé vydanie • Prvá tlač

Všeobecná bezpečnosť

12 SX

™

-135 XC™ Č. časti 1301106SKGT

Druhé vydanie • Prvá tlač Návod na obsluhu

Bezpečnosť osôb

Č. časti 1301106SKGT SX™-135 XC™ 13

Bezpečnosť osôb

Osobná ochrana pred pádom

Pri obsluhe stroja je nutné používať výstroj

osobnej ochrany pred pádom.

Všetky osoby prítomné na plošine musia mať
bezpečnostný opasok alebo popruh v súlade so
štátnymi predpismi. Bezpečnostné lano pripevnite
ku kotve na plošine.

Operátori musia dodržiavať predpisy
zamestnávateľa, predpisy o správaní sa na

pracovisku a štátne predpisy o osobnom
ochrannom výstroji.

Každý výstroj musí spĺňať príslušné štátne
predpisy, musí byť skontrolovaný a musí sa
používať podľa pokynov výrobcu výstroja.

Návod na obsluhu Druhé vydanie • Prvá tlač

Bezpečnosť na pracovisku

14 SX

™

-135 XC™ Č. časti 1301106SKGT

Bezpečnosť na pracovisku

Nebezpečenstvo úrazu

elektrickým prúdom

Stroj nie je elektricky izolovaný a neposkytuje
ochranu pri kontakte alebo pri práci v blízkosti
elektrického prúdu.

Dodržiavajte všetky

miestne a štátne
predpisy týkajúce sa

požadovanej vzdialenosti

od vedenia elektrickej
energie. Ako úplné
minimum je nutné

dodržiavať požadovanú
vzdialenosť uvedenú
v nasledujúcej tabuľke.

Napätie vedenia
elektrickej
energie

Požadovaná vzdialenosť

0 až 50 kV

10 ft

3,05 m

50 až 200 kV

15 ft

4,60 m

200 až 350 kV

20 ft

6,10 m

350 až 500 kV

25 ft

7,62 m

500 až 750 kV

35 ft

10,67 m

750 až 1 000 kV

45 ft

13,72 m

Zohľadnite pohyb plošiny, hojdanie a prehýbanie
sa elektrického vedenia a dávajte pozor na silný
alebo nárazový vietor.

Nedotýkajte sa stroja, ak
je v kontakte s vedením
elektrickej energie pod
napätím. Personál na
zemi alebo na plošine sa

nesmie dotknúť stroja ani
ho používať, pokiaľ

vedenie elektrickej
energie nie je vypnuté.

Nepoužívajte stroj počas búrky.
Nepoužívajte stroj ako uzemnenie pri zváraní.

Nebezpečenstvo prevrátenia

Osoby prítomné na plošine, náradie a materiály
nesmú prekročiť maximálnu kapacitu plošiny pre

obmedzený ani neobmedzený rozsah pohybu.

Maximálna kapacita plošiny
Neobmedzený rozsah pohybu

660 libier

300 kg

Maximálny počet osôb na plošine

2

Maximálna kapacita plošiny
Obmedzený rozsah pohybu

1 000 libier

454 kg

Maximálny počet osôb na plošine

3

Ak je na využívanie maximálnej kapacity plošiny

vybraný obmedzený rozsah pohybu, nepresúvajte

plošinu do zóny neobmedzeného rozsahu pohybu.

Neprekračujte vybranú maximálnu kapacitu
plošiny.

Druhé vydanie • Prvá tlač Návod na obsluhu

Bezpečnosť na pracovisku

Č. časti 1301106SKGT SX™-135 XC™ 15

Nepripájajte plošinu s menovitou záťažou
660 libier/300 kg (s neobmedzeným rozsahom
pohybu) ani s menovitou záťažou 1 000 libier/
454 kg libier (s obmedzeným rozsahom pohybu)
k strojom s inou menovitou záťažou. Maximálna

menovitá záťaž je uvedená na štítku s výrobným
číslom.

Hmotnosť doplnkov a príslušenstva, ako sú
podpery rúr a zváračky, znižuje uvedenú kapacitu
plošiny a musí sa od kapacity plošiny odčítať.
Pozrite si štítky doplnkov a príslušenstva.

Ak používate príslušenstvo, prečítajte si,

oboznámte sa a dodržujte informácie na štítkoch,
pokyny a príručky k príslušenstvu.

Ak sa stroj nenachádza na
pevnom a rovnom
povrchu, rameno stroja
nedvíhajte ani
nevysúvajte.

Nespoliehajte sa na zvukovú výstrahu naklonenia
ako na indikátor vodorovnej polohy. Zvuková
výstraha naklonenia sa aktivuje len vtedy, keď sa
stroj nachádza na prudkom svahu.

Ak sa v prípade, že je plošina zdvihnutá, spustí
zvuková výstraha naklonenia, postupujte
s najvyššou opatrnosťou. Zistite stav ramena na

svahu, ako je znázornené nižšie. Pri spúšťaní

ramena pred presunom na pevný a rovný povrch

postupujte podľa uvedených krokov. Počas
spúšťania rameno neotáčajte.

Režim opätovného uvedenia do prevádzky by mali
používať len vyškolení a oprávnení pracovníci.

Ak sa v prípade, že je plošina
orientovaná smerom do kopca,
spustí zvuková výstraha
naklonenia:

1 Spustite rameno.
2 Zatiahnite rameno.

Ak sa v prípade, že je plošina
orientovaná smerom z kopca,
spustí zvuková výstraha
naklonenia:

1 Zatiahnite rameno.
2 Spustite rameno.

Nedvíhajte rameno, ak
by rýchlosť vetra mohla
prekročiť 12,5 m/s
(28 míľ/h). Ak rýchlosť
vetra prekročí 12,5 m/s
(28 míľ/h), keď je
rameno zdvihnuté,
spustite rameno
a nepokračujte
v prevádzke stroja.

Nepoužívajte stroj v silnom alebo nárazovom
vetre. Nezväčšujte plochu povrchu a nezvyšujte
záťaž plošiny. Zväčšenie plochy vystavenej vetru
môže znížiť stabilitu stroja.

Návod na obsluhu Druhé vydanie • Prvá tlač

Bezpečnosť na pracovisku

16 SX

™

-135 XC™ Č. časti 1301106SKGT

Počas riadenia stroja

v prepravnej polohe na
nerovnom povrchu, po
sutinách, nestabilnom
alebo šmykľavom povrchu,
v blízkosti jám a zrázov
postupujte veľmi opatrne
a pohybujte sa pomaly.

Nejazdite so strojom so zdvihnutým alebo
vysunutým ramenom po nerovnom teréne (alebo
v blízkosti nerovného terénu), po nestabilnom
povrchu alebo po povrchu s podobnými

nebezpečnými podmienkami.
Nepoužívajte stroj ako žeriav.
Netlačte stroj ani iné objekty pomocou ramena.
Nedotýkajte sa ramenom okolitých konštrukcií.
Nepripájajte rameno ani plošinu k okolitým

konštrukciám.
Neumiestňujte náklad mimo plochy plošiny.

Netlačte ani neťahajte
žiaden objekt mimo
plošiny.

Maximálna povolená
manuálna sila:

400 N/90 libier

Nemeňte ani nevyraďujte z činnosti súčasti stroja,
ktoré môžu ovplyvniť jeho bezpečnosť a stabilitu.

Súčiastky dôležité pre stabilitu stroja
nenahradzujte súčiastkami, ktoré majú inú
hmotnosť alebo iné technické parametre.

Pneumatiky inštalované vo výrobe nezamieňajte

za pneumatiky s inými technickými parametrami

alebo iným označením nosnosti.

nepoužívajte pneumatiky plnené vzduchom. Tieto

stroje sú vybavené pneumatikami plnenými penou.

Hmotnosť kolies je kritickým faktorom pre stabilitu.

Nepoužívajte ovládací panel plošiny na uvoľnenie
plošiny, ktorá sa zachytila alebo zasekla, alebo ak
okolitá konštrukcia inak zabraňuje normálnemu
pohybu. Pred uvoľnením plošiny pomocou

pozemného ovládacieho panelu musia osoby
obsluhujúce stroj plošinu opustiť.

Neupravujte ani nemeňte mobilnú zdvižnú
pracovnú plošinu bez predchádzajúceho
písomného povolenia výrobcu. Montáž nadstavcov

na uskladnenie nástrojov alebo iného materiálu na

plošinu, predný plech pod pedálmi alebo na

ochranné zábradlie môže zvýšiť hmotnosť
a plochu plošiny alebo jej záťaž.

Druhé vydanie • Prvá tlač Návod na obsluhu

Bezpečnosť na pracovisku

Č. časti 1301106SKGT SX™-135 XC™ 17

Na žiadnu časť stroja
neumiestňujte ani
nepripevňujte pevnú ani
prevísajúcu záťaž.

Na plošinu ani na žiadnu
inú časť stroja
nepripevňujte rebríky
alebo lešenie.

Neprepravujte nástroje a materiály, pokiaľ nie sú
rovnomerne rozložené a nie je pre ne umožnená
bezpečná manipulácia osobami nachádzajúcimi sa
na plošine.

Nepoužívajte stroj na posuvnom alebo pohyblivom

povrchu alebo na inom vozidle.
Všetky pneumatiky musia byť v dobrom stave

a matice musia byť správne dotiahnuté.

Nebezpečenstvo prevádzky

stroja na svahu

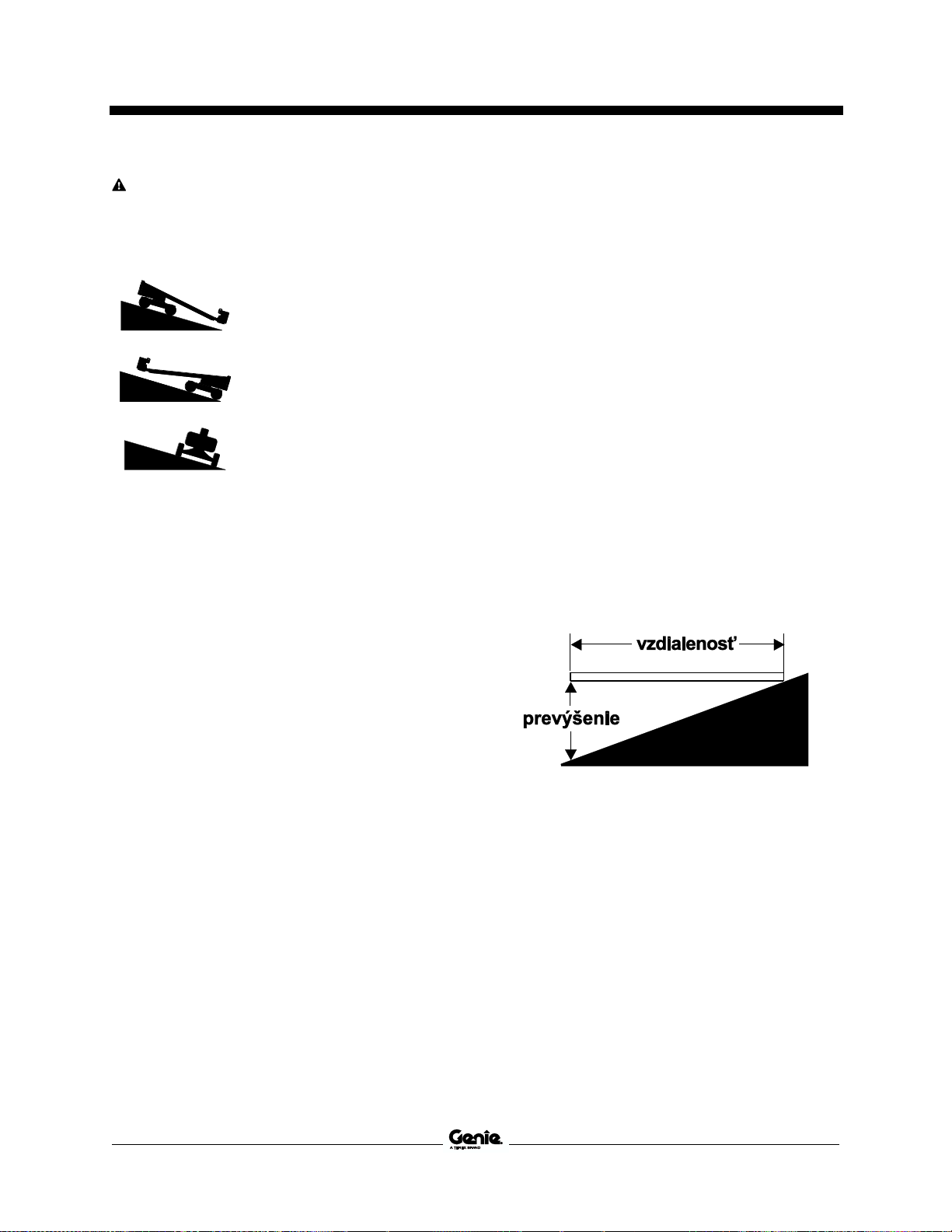

Nepoužívajte stroj na svahu, ktorý prekračuje

maximálne parametre naklonenia stroja do kopca,
z kopca alebo bočného naklonenia. Parametre
naklonenia platia len pre stroje v prepravnej
polohe.

Parameter maximálneho naklonenia, prepravná
poloha

Plošina orientovaná

smerom z kopca

35 % (19°)

Plošina orientovaná

smerom do kopca

35 % (19°)

Bočné naklonenie

25 % (14°)

Poznámka: Parametre naklonenia sú ovplyvnené
stavom povrchu, ak je na plošine jedna osoba,
a primeranou trakciou. Ďalšia záťaž plošiny môže

obmedziť parametre naklonenia. Pozrite si odsek

Jazda na svahu v časti Prevádzkové pokyny.

Návod na obsluhu Druhé vydanie • Prvá tlač

Bezpečnosť na pracovisku

18 SX

™

-135 XC™ Č. časti 1301106SKGT

Nebezpečenstvo pádu

Všetky osoby prítomné na
plošine musia mať
bezpečnostný opasok

alebo popruh v súlade so

štátnymi predpismi.
Bezpečnostné lano

pripevnite ku kotve na

plošine.

Neseďte, nestojte

a nestúpajte na zábradlie

plošiny. Po celý čas
udržujte na plošine

stabilnú pozíciu.

Nezliezajte, ak je plošina

zdvihnutá.

Podlahu plošiny udržujte v čistote.

Pred prevádzkou spustite strednú časť
vchodového zábradlia plošiny alebo zatvorte

vstup.

Nevstupujte na plošinu ani ju neopúšťajte, ak stroj

nie je v prepravnej polohe s plošinou na úrovni
zeme.

Nebezpečenstvá súvisiace so špecifickým
spôsobom použitia produktu, pri ktorom dochádza
k opusteniu vo výške, boli pri navrhovaní stroja
vzaté do úvahy. Podrobnejšie informácie získate
od spoločnosti Genie (pozrite časť Kontakt

s výrobcom).

Nebezpečenstvo zrážky

Počas prepravy alebo
prevádzky stroja pamätajte
na obmedzený výhľad
a slepé miesta.

Pri otáčaní točne pamätajte na polohu ramena
a na kolísanie zadnej časti stroja.

Skontrolujte pracovné

miesto, či sa na ňom

nenachádzajú visuté

prekážky alebo či

nehrozí iné

nebezpečenstvo.

Pri držaní zábradlia
plošiny pamätajte na
nebezpečenstvo
pomliaždenia.

Operátori musia dodržiavať predpisy
zamestnávateľa, predpisy o správaní sa na

pracovisku a štátne predpisy o osobnom
ochrannom výstroji.

Druhé vydanie • Prvá tlač Návod na obsluhu

Bezpečnosť na pracovisku

Č. časti 1301106SKGT SX™-135 XC™ 19

Pri jazde a riadení sledujte a používajte farebne

kódované šípky na paneli plošiny a podvozka.

Nespúšťajte rameno,
pokiaľ sa v priestore pod

ramenom nachádzajú

osoby alebo prekážky.

Jazdnú rýchlosť
obmedzujte podľa stavu

povrchu, hustoty
premávky, stúpania,
umiestnenia personálu
a ostatných faktorov,

ktoré môžu spôsobiť

kolíziu.

Nepoužívajte rameno v priestore žiadneho
žeriavu, pokiaľ ovládacie prvky žeriavu neboli

uzamknuté alebo neboli podniknuté opatrenia na

zabránenie možnej zrážke.
Počas používania stroja sa nepokúšajte

o kaskadérske kúsky alebo žartíky.

Nebezpečenstvo úrazu

Stroj vždy používajte v dobre vetraných
priestoroch, aby ste zabránili otrave oxidom

uhoľnatým.
Nepoužívajte stroj, z ktorého uniká hydraulický olej

alebo vzduch. Unikajúci vzduch alebo kvapalina sa
môžu dostať do kontaktu s kožou a spôsobiť
popálenie.

Nesprávna manipulácia so súčiastkami
umiestnenými pod krytom môže spôsobiť vážne

zranenie. Do vnútorného priestoru má prístup iba

vyškolený personál údržby. Prístup obsluhy stroja
sa odporúča obmedziť iba na prehliadku stroja
pred použitím. Počas prevádzky musia byť všetky

vnútorné priestory zatvorené a zabezpečené.

Nebezpečenstvo výbuchu

a požiaru

Neštartujte motor, ak zacítite alebo zistíte
prítomnosť plynu (LPG), benzínu, nafty alebo
iných výbušných látok.

Nečerpajte palivo do stroja so zapnutým motorom.
Pri čerpaní paliva a nabíjaní batérie sa musí stroj

nachádzať na otvorenom, dobre vetranom
priestranstve v dostatočnej vzdialenosti od iskier,
plameňov a zapálených cigariet.

Nepoužívajte stroj ani nenabíjajte batériu
v nebezpečných priestoroch, kde sa môžu
vyskytovať horľavé alebo výbušné plyny a látky.

Nevstrekujte etyléter do motora so žeraviacimi
sviečkami.

Návod na obsluhu Druhé vydanie • Prvá tlač

Bezpečnosť na pracovisku

20 SX

™

-135 XC™ Č. časti 1301106SKGT

Nebezpečenstvo poškodenia

stroja

Nepoužívajte poškodený alebo nesprávne

fungujúci stroj.

Pred každým použitím vykonajte dôkladnú
prehliadku stroja a pred každou pracovnou
zmenou preskúšajte všetky funkcie. Poškodený
alebo nesprávne fungujúci stroj okamžite označte
a vyraďte z prevádzky.

Dbajte na vykonávanie údržby predpísanej týmto
návodom a príslušným servisným návodom
spoločnosti Genie.

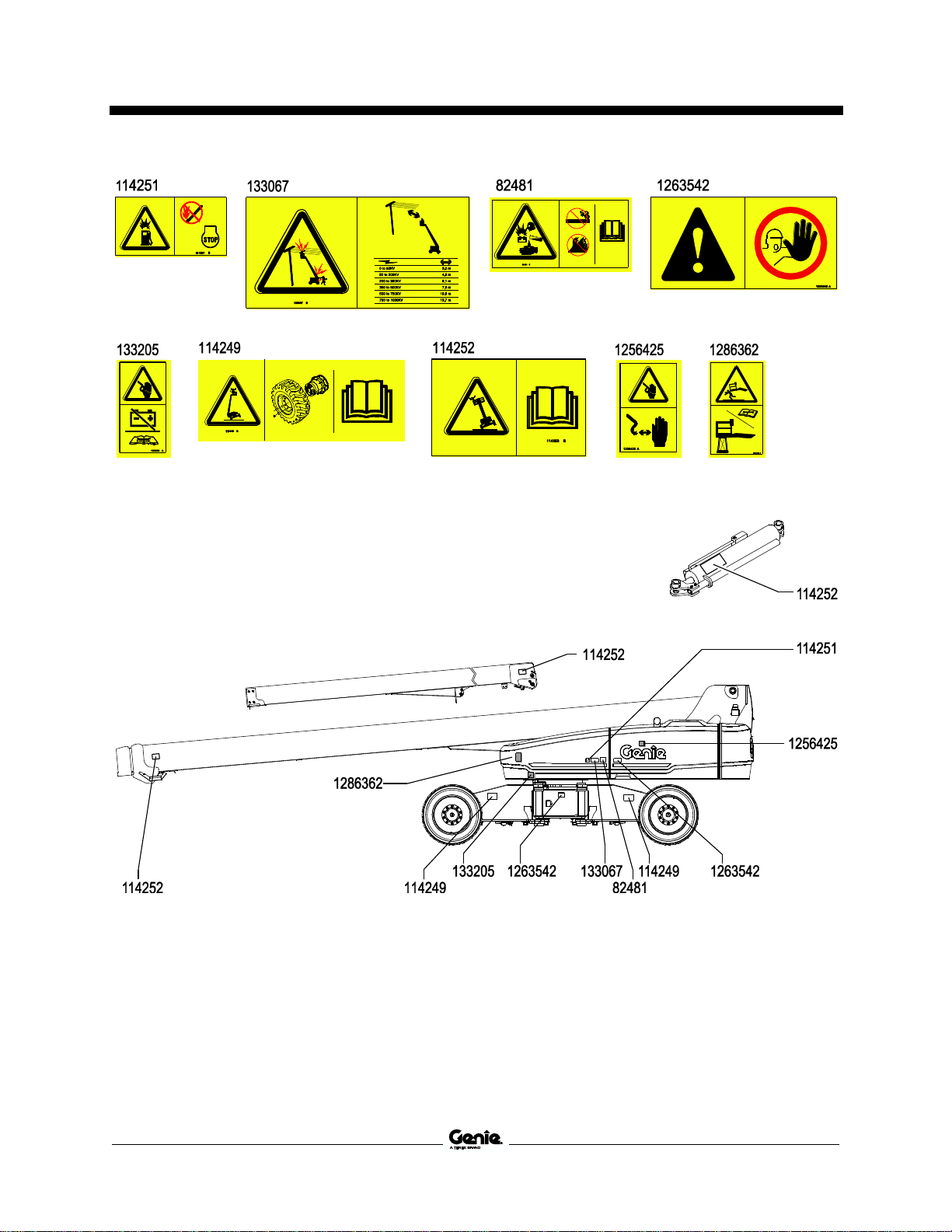

Dbajte na prítomnosť a čitateľnosť všetkých štítkov

na stroji.
Dbajte na to, aby návody na obsluhu,

bezpečnostné pokyny a popis zodpovednosti boli
úplné, čitateľné a umiestnené v schránke na stroji.

Nebezpečenstvo poškodenia

súčiastok

Na štartovanie motora nepoužívajte batériu ani
nabíjačku s napätím vyšším ako 12 V.

Nepoužívajte stroj ako uzemnenie pri zváraní.

Stroj neprevádzkujte v priestoroch s extrémne
intenzívnym magnetickým poľom.

Zásady bezpečnosti pri

manipulácii s batériou

Nebezpečenstvo popálenia

Batérie obsahujú kyselinu.
Pri práci s batériami vždy

používajte ochranné
oblečenie a okuliare.

Zabráňte vyliatiu alebo

kontaktu s kyselinou batérie.
Vyliatu kyselinu batérie
neutralizujte sódou
bikarbónou a vodou.

Nebezpečenstvo výbuchu

Nepribližujte sa s batériou
k iskrám, plameňom alebo
zapáleným cigaretám.

Batérie produkujú výbušný

plyn.

Nebezpečenstvo úrazu elektrickým

prúdom

Zabráňte kontaktu s elektrickými terminálmi.

Druhé vydanie • Prvá tlač Návod na obsluhu

Bezpečnosť na pracovisku

Č. časti 1301106SKGT SX™-135 XC™ 21

Bezpečnosť použitia jednotky

výstrahy pri kontakte

Prečítajte si všetky varovania a pokyny týkajúce sa
výstrahy pri kontakte, oboznámte sa s nimi
a dodržiavajte ich.

Neprekračujte menovitú kapacitu plošiny.
Hmotnosť jednotky výstrahy pri kontakte znižuje
menovitú kapacitu plošiny a musí sa odčítať od
celkovej záťaže plošiny.

Jednotka výstrahy pri kontakte váži 10 lb/4,5 kg.

Zaistite, aby bola jednotka výstrahy pri kontakte
nainštalovaná bezpečným spôsobom.

Bezpečnosť pri používaní

podpier rúr

Prečítajte si všetky varovania a pokyny
poskytované spolu s podperami rúr, oboznámte sa
s nimi a dodržiavajte ich.

Neprekračujte menovitú kapacitu plošiny.
Jednotka podpery rúr a hmotnosť nákladu na
podperách rúr znižujú menovitú kapacitu plošiny
a musia sa zohľadniť v celkovej záťaži plošiny.

Jednotka podpery rúr váži 21 lb/9,5 kg.

Maximálna kapacita jednotky podpery rúr je
200 lb/91 kg.

Hmotnosť jednotky podpery rúr a nákladu na
podperách rúr môže viesť k obmedzeniu
maximálneho počtu osôb na plošine.

Vyrovnajte náklad podľa stredu tak, aby
nepresahoval obvod plošiny.

Pripevnite náklad k plošine.
Neblokujte vchod na plošinu ani východ z nej.
Neblokujte možnosť prístupu k ovládacím prvkom

plošiny ani k červenému tlačidlu núdzového

zastavenia.

Nepoužívajte stroj, ak nie ste zodpovedajúcim
spôsobom vyškolení a nie ste si vedomí všetkých

rizík spojených s pohybom plošiny s prevísajúcim
nákladom.

Nevyvíjajte vodorovnú silu ani bočnú záťaž na stroj
zdvíhaním ani spúšťaním pripevneného alebo

prevísajúceho nákladu.
Nebezpečenstvo úrazu elektrickým prúdom:

nepribližujte rúry k elektrickým vodičom pod
napätím.

Návod na obsluhu Druhé vydanie • Prvá tlač

Bezpečnosť na pracovisku

22 SX

™

-135 XC™ Č. časti 1301106SKGT

Bezpečnosť pri používaní

podpier panelov

Prečítajte si všetky varovania a pokyny
na podperách panelov, oboznámte sa s nimi
a dodržiavajte ich.

Neprekračujte menovitú kapacitu plošiny. Súčet

hmotnosti podpier, panelov, osôb, nástrojov
a ďalšieho vybavenia nesmie prekročiť menovitú
kapacitu.

Jednotka podpery panelov váži 30 libier/13,6 kg.
Maximálna kapacita jednotky podpery panelov je

250 libier/113 kg.

Hmotnosť podpier panelov a nákladu na
podperách panelov môže viesť k obmedzeniu
maximálneho počtu osôb na plošine.

Pripevnite podpery k plošine. Pripevnite panely
k zábradliu plošiny pomocou popruhov, ktoré sú
k dispozícii.

Nepoužívajte stroj, ak nie ste zodpovedajúcim

spôsobom vyškolení a nie ste si vedomí všetkých
rizík spojených so zdvíhaním panelov.

Nevyvíjajte vodorovnú silu ani bočnú záťaž na stroj
zdvíhaním ani spúšťaním pripevneného alebo

prevísajúceho nákladu.
Maximálna zvislá výška panelov: 4 stopy/1,2 m
Maximálna rýchlosť vetra: 15 míľ/h/6,7 m/s
Maximálna plocha panelu: 32 štvorcových

stôp/3 m2

Bezpečnosť zváračky

Prečítajte si všetky varovania a pokyny
poskytované spolu s napájacou jednotkou na
zváranie, oboznámte sa s nimi a dodržiavajte ich.

Nepripájajte zváracie vedenie ani káble, ak nie je
napájacia jednotka na zváranie vypnutá pomocou
ovládacích prvkov plošiny.

Nepracujte, ak zváracie káble nie sú správne
pripojené a ak zváračka nie je správne uzemnená.

Hmotnosť zváračky znižuje menovitú kapacitu
plošiny a musí sa zohľadniť v celkovej záťaži
plošiny. Napájacia jednotka zváračky má hmotnosť

75 libier/34 kg.

Nepoužívajte zváračku, ak nie je k dispozícii na
okamžité použitie hasiaci prístroj podľa nariadenia

OSHA 1926.352(d).

Druhé vydanie • Prvá tlač Návod na obsluhu

Bezpečnosť na pracovisku

Č. časti 1301106SKGT SX™-135 XC™ 23

Uzamknutie po každom použití

1 Vyberte bezpečné parkovacie miesto

s pevným povrchom, bez prekážok
a premávky.

2 Zatiahnite a spustite rameno do prepravnej

polohy.

3 Otočte točňu tak, aby sa rameno nachádzalo

medzi kolesami na okrúhlom konci.

4 Otočte kľúčom do polohy vypnuté a vyberte

kľúč, aby ste zabránili neoprávnenému
použitiu.

Návod na obsluhu Druhé vydanie • Prvá tlač

Popis

24 SX

™

-135 XC™ Č. časti 1301106SKGT

Popis

1 Pneumatika na okrúhlom konci
2 Pneumatika na hranatom konci
3 Pozemný ovládací panel
4 Rameno
5 Rameno výložníka
6 Plošina
7 Ovládací panel plošiny

8 Posuvná stredná časť zábradlia
9 Schránka na uloženie návodov
10 Miesto zachytenia bezpečnostného lana
11 Nožný spínač

Druhé vydanie • Prvá tlač Návod na obsluhu

Ovládacie prvky

Č. časti 1301106SKGT SX™-135 XC™ 25

Ovládacie prvky

Pozemné ovládacie stanovište je určené na zdvíhanie plošiny na účely uskladnenia a na účely funkčných
testov. Pozemné ovládacie stanovište je možné použiť v núdzovej situácii na záchranu zneschopnenej
osoby na plošine. Keď je aktivované pozemné ovládacie stanovište, ovládacie prvky na plošine vrátane
spínača núdzového zastavenia sú mimo prevádzky.

Pozemný ovládací panel

Návod na obsluhu Druhé vydanie • Prvá tlač

Ovládacie prvky

26 SX

™

-135 XC™ Č. časti 1301106SKGT

Pozemný ovládací panel

1 Tlačidlo otáčania točne doprava

Po stlačení tlačidla otáčania točne doprava sa
točňa bude otáčať doprava.

2 Tlačidlo otáčania točne doľava

Po stlačení tlačidla otáčania točne doľava sa
točňa bude otáčať doľava.

3 Tlačidlo spúšťania ramena

Po stlačení tlačidla spúšťania ramena sa

rameno spustí.

4 Tlačidlo zaťahovania ramena

Po stlačení tlačidla zaťahovania ramena sa
rameno zatiahne.

5 Tlačidlo zdvíhania ramena

Po stlačení tlačidla zdvíhania ramena sa

rameno zdvihne.

6 Tlačidlo vysúvania ramena

Po stlačení tlačidla vysúvania ramena sa

rameno vysunie.

7 Indikátor neobmedzeného rozsahu pohybu

Svietiaci indikátor signalizuje, že rozsah

pohybu je neobmedzený.

8 Ovládacie tlačidlá obrazovky LCD
9 Indikátor obmedzeného rozsahu pohybu

Svietiaci indikátor signalizuje, že rozsah

pohybu je obmedzený.

10 Obrazovka panelu LCD

a indikátor nedostatku paliva
b indikátor tlaku motorového oleja
c indikátor teploty vody
d indikátor núdzového napájania
e indikátor otáčok motora
f hodiny

11 Červené tlačidlo núdzového zastavenia

Stlačením červeného tlačidla núdzového
zastavenia zastavíte všetky funkcie a vypnete

motor. Vytiahnutím červeného tlačidla
núdzového zastavenia do polohy zapnuté stroj
zapnete.

12 Tlačidlá voľby rýchlosti funkcií

Stlačením tlačidla voľby rýchlosti funkcií
môžete zvoliť rýchlosť funkcií. Ak svieti šípka
nad korytnačkou, rýchlosť funkcií stroja je

nízka. Ak svieti šípka nad zajacom, rýchlosť
funkcií stroja je vysoká.

13 Kľúčový prepínač vypnutia, pozemných

ovládacích prvkov a ovládacích prvkov plošiny

Otočením prepínača do polohy vypnuté sa
stroj vypne. Otočením prepínača do polohy

pozemného ovládacieho panela sa aktivuje

pozemný ovládací panel. Otočením prepínača
do polohy plošiny sa aktivuje ovládací panel
plošiny.

14 Tlačidlo štartéra motora

Stlačením tlačidla štartéra motora naštartujte

motor.

Druhé vydanie • Prvá tlač Návod na obsluhu

Ovládacie prvky

Č. časti 1301106SKGT SX™-135 XC™ 27

15 Tlačidlo zaťahovania ramena výložníka

Po stlačení tlačidla zaťahovania ramena
výložníka sa rameno výložníka zatiahne.

16 Tlačidlo zdvíhania ramena výložníka

Po stlačení tlačidla zdvíhania ramena
výložníka sa rameno výložníka zdvihne.

17 Tlačidlo zdvíhania plošiny

Po stlačení tlačidla zdvíhania plošiny sa
plošina zdvihne.

18 Tlačidlo spúšťania plošiny

Po stlačení tlačidla spúšťania plošiny sa
plošina spustí.

19 Tlačidlo vysúvania ramena výložníka

Po stlačení tlačidla vysúvania ramena
výložníka sa rameno výložníka vysunie.

20 Poistka systémových obvodov (20 A)
21 Výstraha
22 Kľúčový prepínač Núdzový režim/opätovné

uvedenie do prevádzky

Pozícia kľúča Núdzový režim je určená len na
vyrovnanie plošiny, ak sa na displeji
pozemného ovládacieho panela zobrazuje, že
plošina nie je vodorovná (P22), a ovládacie
prvky na vyrovnanie plošiny nefungujú.
Postupujte podľa prevádzkových pokynov.

Pozíciu kľúča Opätovné uvedenie do
prevádzky by mali používať len vyškolení

a oprávnení pracovníci.

23 Tlačidlo otáčania plošiny doprava

Po stlačení tlačidla otáčania plošiny doprava
sa plošina otočí doprava.

24 Tlačidlo otáčania plošiny doľava

Po stlačení tlačidla otáčania plošiny doľava sa
plošina otočí doľava.

25 Tlačidlo pomocného zdroja

Ak zlyhá primárny zdroj energie (motor),

použite pomocný zdroj.
Súčasne podržte tlačidlo pomocného zdroja
a aktivujte požadovanú funkciu.

26 Tlačidlo spúšťania ramena výložníka

Po stlačení tlačidla spúšťania ramena
výložníka sa rameno výložníka spustí.

27 Tlačidlo aktivácie funkcie

Stlačte a podržte tlačidlo aktivácie funkcie na

aktivovanie funkcií na pozemnom ovládacom
paneli.

28 Indikátor poruchy systému dodatočnej úpravy

splodín

Indikátor poruchy systému dodatočnej úpravy

splodín informuje o existencii problému

súvisiaceho so systémom dodatočnej úpravy
splodín. Obráťte sa na servisný personál.

29 Indikátor regenerácie

Keď indikátor regenerácie bliká, vykonajte
postup regenerácie filtra pevných častíc

v pokojovom stave opísaný v časti Ovládanie
z plošiny v tomto návode.

Návod na obsluhu Druhé vydanie • Prvá tlač

Ovládacie prvky

28 SX

™

-135 XC™ Č. časti 1301106SKGT

Ovládací panel plošiny

Druhé vydanie • Prvá tlač Návod na obsluhu

Ovládacie prvky

Č. časti 1301106SKGT SX™-135 XC™ 29

Návod na obsluhu Druhé vydanie • Prvá tlač

Ovládacie prvky

30 SX

™

-135 XC™ Č. časti 1301106SKGT

Ovládací panel plošiny

1 Tlačidlo klaksónu

Po stlačení tohto tlačidla začne znieť zvukový

signál klaksónu. Po uvoľnení tlačidla sa
zvukový signál klaksónu vypne.

2 Indikátor nevyrovnanej polohy plošiny

Vyrovnávajte polohu plošiny, kým indikátor
nezhasne. Prepínač úrovne plošiny bude
funkčný len v smere, v ktorom možno polohu
plošiny vyrovnať.

3 Indikátor stroja na svahu

Svietiaci indikátor signalizuje, že sa všetky

funkcie zastavili. Pozrite si pokyny v časti
Prevádzkové pokyny.

4 Indikátor spúšťania ramena

Spúšťajte rameno, kým indikátor nezhasne.

5 Indikátor zdvíhania/zaťahovania ramena

Zdvíhajte/zaťahujte rameno, kým indikátor

nezhasne.

6 Používa sa pre voliteľné príslušenstvo.
7 Spínač generátora s indikátorom

Ak chcete generátor zapnúť, posuňte spínač
generátora. Ak chcete generátor vypnúť,
znovu posuňte spínač generátora.

8 Spínač pomocného zdroja

Ak zlyhá primárny zdroj energie (motor),

použite pomocný zdroj.
Stlačte nožný spínač a súčasne posuňte
prepínač pomocného zdroja a aktivujte
požadovanú funkciu. Ak sa používa pomocný

zdroj, indikátor svieti.

9 Modely s dieselovými motormi: Indikátor

žeraviacich sviečok
Svietiaci indikátor signalizuje, že sú aktivované

žeraviace sviečky.

10 Spínač štartéra motora s indikátorom

Po posunutí spínača štartéra motora sa motor
naštartuje. Indikátor štartéra motora bude
počas štartovania motora blikať. Keď motor
beží, indikátor svieti.

11 Spínač voľby voľnobežných otáčok motora

s indikátorom

Ak chcete vybrať nastavenie
voľnobežných otáčok motora,
posuňte tento prepínač. Svetlo

pri symbole zajaca znamená,

že sú vybrané vysoké
voľnobežné otáčky. Svetlo pri
symbole korytnačky znamená,
že sú vybrané nízke
voľnobežné otáčky.

12 Indikátor obmedzeného rozsahu pohybu

Svietiaci indikátor signalizuje, že rozsah

pohybu je obmedzený.

13 Indikátor neobmedzeného rozsahu pohybu

Svietiaci indikátor signalizuje, že rozsah

pohybu je neobmedzený.

14 Indikátor preťaženia plošiny

Blikajúce svetlo označuje preťaženie plošiny.
Motor sa vypne a nebude možné používať
žiadne funkcie. Znižujte hmotnosť, kým

indikátor nezhasne, a potom znovu naštartujte
motor.

15 Kontrolka napájania

Svietiaci indikátor signalizuje, že je stroj
zapnutý.

16 Indikátor kontroly motora

Svietiaci indikátor signalizuje poruchu motora.

17 Indikátor nedostatku paliva

Svietiaci indikátor signalizuje nedostatok
paliva v stroji.

18 Indikátor poruchy

Svietiaci indikátor signalizuje poruchu
systému.

Druhé vydanie • Prvá tlač Návod na obsluhu

Ovládacie prvky

Č. časti 1301106SKGT SX™-135 XC™ 31

19 Červené tlačidlo núdzového zastavenia

Stlačením červeného tlačidla núdzového
zastavenia zastavíte všetky funkcie a vypnete
motor. Vytiahnutím červeného tlačidla

núdzového zastavenia do polohy zapnuté stroj
zapnete.

20 Dvojosová proporcionálna ovládacia páka

funkcií jazdy a riadenia.
ALEBO
Proporcionálna ovládacia páka funkcie jazdy
a kolískový prepínač funkcie riadenia.

Posuňte ovládaciu páku v smere modrej šípky
na ovládacom paneli a stroj sa pohne

dopredu. Posuňte ovládaciu páku v smere žltej
šípky a stroj sa pohne dozadu. Posuňte

ovládaciu páku v smere modrého trojuholníka
a stroj sa bude otáčať doľava. Posuňte
ovládaciu páku v smere žltého trojuholníka
a stroj sa bude otáčať doprava.
ALEBO
Posuňte ovládaciu páku v smere modrej šípky
na ovládacom paneli a stroj sa pohne

dopredu. Posuňte ovládaciu páku v smere žltej
šípky a stroj sa pohne dozadu. Stlačte ľavú
stranu kolískového prepínača a stroj sa bude
otáčať doľava. Stlačte pravú stranu
kolískového prepínača a stroj sa bude otáčať

doprava.

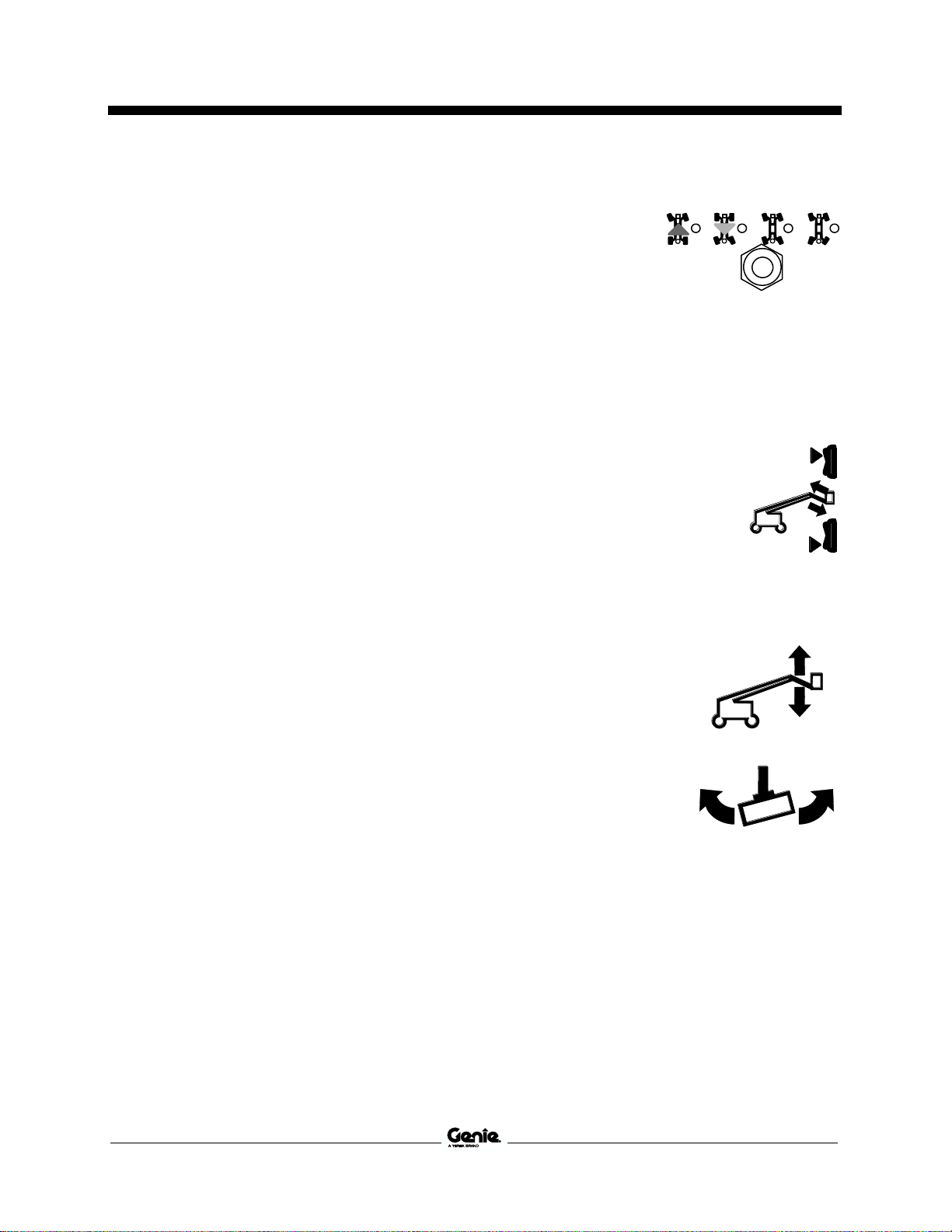

21 Prepínač voľby režimu riadenia s indikátormi

Posunutím

prepínača voľby
režimu riadenia
zvolíte režim

riadenia.
Indikátor pri

aktuálnom režime

riadenia bude
svietiť.

22 Kolískový prepínač funkcie vysúvania

a zaťahovania ramena výložníka

Stlačením hornej časti
kolískového prepínača sa
rameno výložníka zatiahne.
Stlačením spodnej časti
kolískového prepínača sa
rameno výložníka vysunie.

23 Dvojosová páka na proporcionálne ovládanie

zdvíhania a spúšťania ramena výložníka
a funkcií otáčania plošiny doľava a doprava

Posuňte ovládaciu páku

nahor a rameno

výložníka sa zdvihne.
Posuňte ovládaciu páku

nadol a rameno

výložníka sa spustí.

Posuňte ovládaciu páku
doľava a plošina sa otočí
doľava. Posuňte

ovládaciu páku doprava
a plošina sa otočí
doprava.

Návod na obsluhu Druhé vydanie • Prvá tlač

Ovládacie prvky

32 SX

™

-135 XC™ Č. časti 1301106SKGT

24 Prepínač výberu jazdy s indikátormi

Nastavenie jazdy

môžete zvoliť
posunutím prepínača

výberu jazdy. Indikátor
pri aktuálnom nastavení
bude svietiť.

Symbol stroja na svahu:
Prevádzka malého
rozsahu na svahu.

Symbol stroja na
rovnom povrchu:
prevádzka maximálneho
rozsahu s maximálnou
rýchlosťou jazdy.

25 Jednoosová proporcionálna ovládacia páka

funkcie vysúvania/zaťahovania ramena

Posuňte ovládaciu páku

nadol a rameno sa vysunie.

Posuňte ovládaciu páku

nahor a rameno sa zatiahne.

26 Prepínač vysúvania a zaťahovania náprav

s indikátormi

Posunutím prepínača
výberu nápravy zvoľte
požadované nastavenie

nápravy. Kým sa budú

nápravy pohybovať,

indikátory vysúvania
a zaťahovania náprav

budú blikať. Po úplnom

vysunutí náprav zostane
indikátor vysúvania

náprav svietiť. Po úplnom

zatiahnutí náprav zostane

indikátor zaťahovania
náprav svietiť.

27 Spínač aktivácie jazdy s indikátorom

Svietiaci indikátor signalizuje,

že sa rameno presunulo za

pneumatiku na okrúhlom
konci a funkcia jazdy bola

prerušená. Ak chcete stroj
uviesť do pohybu, posuňte
spínač aktivácie jazdy

a pomaly posúvajte
ovládaciu páku jazdy zo

stredovej polohy. Na určenie
smeru jazdy stroja používajte
farebne označené šípky na
ovládacom paneli plošiny

a podvozka.

28 Dvojosová proporcionálna ovládacia páka

zdvíhania a spúšťania ramena a funkcií

otáčania točne doprava a doľava

Posuňte ovládaciu páku

nahor a rameno sa zdvihne.

Posuňte ovládaciu páku

nadol a rameno sa spustí.

Posuňte ovládaciu páku
doľava a točňa sa bude
otáčať doľava. Posuňte

ovládaciu páku doprava
a točňa sa bude otáčať
doprava.

29 Prepínač úrovne plošiny

Posunutím prepínača úrovne
plošiny nahor sa plošina

zdvihne. Posunutím

prepínača úrovne plošiny
nadol sa plošina spustí.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 33

Kontroly

Neuvádzajte do prevádzky, ak ste
nesplnili nasledujúce podmienky:

 Kým sa nenaučíte a nevyskúšate si pravidlá

bezpečnej obsluhy stroja popísané v návode
na obsluhu.

1 Zabráňte nebezpečným situáciám.

2 Pred každým použitím vykonajte kontrolu.

Skôr, ako budete pokračovať ďalšou
časťou, oboznámte sa so zásadami
kontroly pred každým použitím a pochopte

ich.

3 Pred každým použitím vykonajte testy

funkčnosti.
4 Vykonajte kontrolu pracoviska.
5 Stroj používajte iba určeným spôsobom.

Základné princípy kontroly pred
použitím

Vykonávanie kontroly pred použitím a bežnej
údržby je povinnosťou operátora.

Kontrola pred použitím je vizuálna kontrola
vykonávaná operátorom pred začiatkom každej
pracovnej zmeny. Kontrolou sa zisťujú viditeľné
chyby na stroji ešte predtým, ako operátor vykoná
testy funkčnosti.

Kontrola pred použitím slúži aj na zistenie, či nie je
potrebné vykonať bežnú údržbu. Operátor smie
vykonávať iba bežné úkony údržby určené v tomto

Návode na obsluhu.

Podľa zoznamu na nasledujúcej strane
skontrolujte každú položku.

Ak sa zistí poškodenie alebo neprípustná odchýlka

od stavu pri dodaní z výroby, stroj označte
a vyraďte z prevádzky.

Opravy stroja môže vykonávať iba kvalifikovaný
servisný technik podľa postupov určených
výrobcom. Po dokončení opráv musí operátor pred
testami funkčnosti znova vykonať kontrolu pred
použitím.

Stanovené technické kontroly vykonávajú

kvalifikovaní servisní technici podľa predpisov

výrobcu a požiadaviek určených v popise
zodpovednosti.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

34 SX

™

-135 XC™ Č. časti 1301106SKGT

Kontrola pred použitím

 Dbajte, aby návody na obsluhu, bezpečnostné

pokyny a popis zodpovednosti boli úplné,
čitateľné a umiestnené v schránke na plošine.

 Dbajte na prítomnosť a čitateľnosť všetkých

štítkov na stroji. Pozrite si časť Kontroly.

 Skontrolujte, či z hydraulického systému

neuniká olej a či je úroveň oleja správna.

Podľa potreby olej pridajte. Pozrite si časť
Údržba.

 Skontrolujte, či z batérie neuniká tekutina a či

je úroveň tekutiny správna. Podľa potreby
pridajte destilovanú vodu. Pozrite si časť
Údržba.

 Skontrolujte, či z motora neuniká olej a či je

úroveň oleja správna. Podľa potreby olej
pridajte. Pozrite si časť Údržba.

 Skontrolujte, či z motora neuniká chladiaca

kvapalina a či je úroveň chladiacej kvapaliny

správna. Podľa potreby chladiacu kvapalinu
pridajte. Pozrite si časť Údržba.

Skontrolujte, či nasledujúce súčiastky alebo časti
nie sú poškodené, či nie sú nesprávne
inštalované, či nechýbajú súčiastky alebo či neboli

vykonané neoprávnené úpravy:

 Elektrické súčiastky, kabeláž a elektrické

káble

 Hydraulické hadice, spojky, valce

a rozvody

 Nádrže na palivo a hydraulickú tekutinu
 Motory pohonu a točne a náboje pohonu
 Výstraha pri kontakte
 Nosníky
 Pneumatiky a kolesá
 Motor a súvisiace súčasti
 Prepínače obmedzovačov a klaksón
 Snímače otáčania

 Snímače riadenia a náprav
 Výstražné zariadenia a majáky (ak sú vo

výbave)

 Matice, skrutky a ostatné upevňovacie

prvky

 Stredná časť vchodového zábradlia alebo

vstup

 Článok záťaže plošiny
 Snímač uhla lomenej páky
 Miesto zachytenia bezpečnostného lana

Skontrolujte celý stroj, či sa na ňom nenachádzajú:

 trhliny vo zvaroch alebo súčiastkach

kostry,

 preliačiny alebo poškodenie stroja,
 nadmerné množstvo hrdze a znaky

korózie alebo oxidácie.

 Skontrolujte prítomnosť všetkých

konštrukčných a iných dôležitých súčastí, ako
aj prítomnosť a správne utiahnutie všetkých
príslušných upevňovacích prvkov a svoriek.

 Dbajte na to, aby po dokončení kontroly boli

všetky kryty vnútorných priestorov upevnené

a nachádzali sa na svojom mieste.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 35

Neuvádzajte do prevádzky, ak ste
nesplnili nasledujúce podmienky:

 Kým sa nenaučíte a nevyskúšate si pravidlá

bezpečnej obsluhy stroja popísané v návode
na obsluhu.

1 Zabráňte nebezpečným situáciám.
2 Pred každým použitím vykonajte prehliadku

stroja.

3 Pred každým použitím vykonajte testy

funkčnosti.

Skôr, ako budete pokračovať ďalšou
časťou, oboznámte sa s testami
funkčnosti.

4 Vykonajte kontrolu pracoviska.
5 Stroj používajte iba určeným spôsobom.

Základné princípy testov
funkčnosti

Cieľom testov funkčnosti je odhaliť poruchy pred

uvedením stroja do prevádzky. Pri testovaní

všetkých funkcií stroja musí operátor postupovať
krok za krokom podľa pokynov.

Stroj s poruchou sa nesmie nikdy používať. Ak sa
vyskytne porucha, stroj musí byť označený
a vyradený z prevádzky. Opravy stroja môže

vykonávať iba kvalifikovaný servisný technik podľa
postupov určených výrobcom.

Po dokončení opráv musí operátor znova vykonať
kontrolu pred použitím a testy funkčnosti pred

uvedením stroja do prevádzky.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

36 SX

™

-135 XC™ Č. časti 1301106SKGT

Na pozemnom ovládacom paneli

1 Vyberte miesto na kontrolu s pevným

povrchom, rovné a bezpečné.

2 Otočte kľúčový prepínač do polohy ovládania

z pozemného panelu.

3 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté.

Výsledok: majáky (ak sú vo výbave) by mali

blikať.

4 Naštartujte motor. Pozrite si časť Prevádzkové

pokyny.

Test núdzového zastavenia

5 Stlačte červené tlačidlo núdzového zastavenia

do polohy vypnuté.

Výsledok: Motor by sa mal vypnúť a nemali by

sa dať použiť žiadne funkcie.

6 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté a znovu
naštartujte motor.

Test výsuvných náprav

Poznámka: Začnite tento test so zatiahnutými

nápravami.
7 Na pozemnom ovládacom paneli stlačte

a podržte tlačidlo aktivácie funkcie a stlačte
tlačidlo zdvíhania ramena.

Výsledok: Točňa by sa mala otočiť o 10°

a potom by sa mala zastaviť. Na obrazovke

LCD bude blikať šípka vedľa symbolu

vysúvania náprav. Ak nie sú nápravy
vysunuté, rameno by sa nemalo zdvihnúť.

8 Stlačte a podržte tlačidlo aktivácie funkcie

a stlačte tlačidlo vysúvania ramena.

Výsledok: Rameno by sa malo vysunúť

o 1 stopu/30 cm a potom by sa malo zastaviť.

Na obrazovke LCD bude blikať šípka vedľa

symbolu vysúvania náprav. Ak nie sú nápravy
vysunuté, rameno by sa nemalo vysunúť.

9 Stlačte a podržte tlačidlo aktivácie funkcie

a stlačte tlačidlo otáčania točne doľava.

Výsledok: Točňa by sa mala otočiť o 15°

a potom by sa malo otáčanie zastaviť. Ak nie

sú nápravy vysunuté, točňa by sa nemala
otočiť viac ako o 15°.

10 Stlačte a podržte tlačidlo aktivácie funkcie

a stlačte tlačidlo otáčania točne doprava.

Výsledok: Točňa by sa mala vrátiť do stredu

a otočiť sa o 15°. Potom by sa malo otáčanie

zastaviť. Ak nie sú nápravy vysunuté, točňa by
sa nemala otočiť viac ako o 15°.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 37

11 S plne zatiahnutým výložníkom stlačte

a podržte tlačidlo aktivácie funkcie a stlačte
tlačidlo vysúvania výložníka.

Výsledok: Ak nie sú nápravy vysunuté,

výložník by sa nemal vysunúť.

12 Otočte kľúčový prepínač do polohy

ovládacieho panelu plošiny. Na ovládacom
paneli plošiny posuňte ovládaciu páku jazdy

dopredu a posuňte prepínač vysunutia náprav.

Výsledok: Stroj by sa mal pohybovať

a nápravy by sa mali vysunúť. Kým sa budú
nápravy pohybovať, budú indikátory vysúvania
a zaťahovania náprav blikať. Po úplnom
vysunutí náprav zostane indikátor vysúvania
náprav rozsvietený.

13 Vráťte sa k pozemnému ovládaciemu panelu.

Otočte kľúčový prepínač do polohy ovládania

z pozemného panelu.

14 Stlačte a podržte tlačidlo aktivácie funkcie,

stlačte tlačidlo zdvíhania ramena a potom
stlačte tlačidlo spúšťania ramena.

Výsledok: Rameno by sa malo zvyčajným

spôsobom zdvihnúť a spustiť.

15 Stlačte a podržte tlačidlo aktivácie funkcie,

stlačte tlačidlo vysúvania ramena a potom
stlačte tlačidlo zaťahovania ramena.

Výsledok: Rameno by sa malo zvyčajným

spôsobom vysunúť a zatiahnuť.

16 Stlačte a podržte tlačidlo aktivácie funkcie,

stlačte tlačidlo otáčania točne doľava a potom
stlačte tlačidlo otáčania točne doprava.

Výsledok: Točňa by sa mala otáčať zvyčajným

spôsobom.

17 Stlačte a podržte tlačidlo aktivácie funkcie,

stlačte tlačidlo vysúvania výložníka a potom
stlačte tlačidlo zaťahovania výložníka.

Výsledok: Výložník by sa mal zvyčajným

spôsobom vysunúť a zatiahnuť.

Test funkcií stroja

18 Nedržte tlačidlo aktivácie funkcie stlačené.

Skúste aktivovať jednotlivé tlačidlá funkcií

ramena a plošiny.

Výsledok: ovládanie funkcií ramena a plošiny

by malo byť zablokované.

19 Stlačte a podržte tlačidlo aktivácie funkcie

a aktivujte jednotlivé tlačidlá funkcií ramena
a plošiny.

Výsledok: všetky funkcie ramien a plošiny by

sa mali dať použiť v úplnom cykle. Počas

spúšťania ramena musí zaznieť výstraha
spúšťania.

Test pomocných ovládacích prvkov

20 Stlačením červeného tlačidla núdzového

zastavenia do polohy vypnuté vypnite motor.

21 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté.

22 Súčasne stlačte a podržte tlačidlo

pomocného zdroja a stláčajte
jednotlivé tlačidlá funkcií ramena.

Poznámka: Kvôli úspore energie batérie otestujte
každú funkciu iba v čiastočnom cykle.

Výsledok: Všetky funkcie ramena by mali byť

použiteľné.

23 Naštartujte motor.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

38 SX

™

-135 XC™ Č. časti 1301106SKGT

Test snímača naklonenia

24 Stláčajte jedno

z ovládacích tlačidiel
obrazovky LCD, kým sa
nezobrazí správa
TURNTABLE LEVEL
SENSOR X-DIRECTION
(Smer X snímača úrovne
točne).

Výsledok: na obrazovke LCD by sa mal

zobraziť uhol v stupňoch.

25 Stláčajte ovládacie tlačidlá obrazovky LCD,

kým sa nezobrazí správa TURNTABLE LEVEL
SENSOR Y-DIRECTION (Smer Y snímača
úrovne točne).

Výsledok: na obrazovke LCD by sa mal

zobraziť uhol v stupňoch.

26 Stláčajte ovládacie tlačidlá obrazovky LCD,

kým sa nezobrazí správa PLATFORM LEVEL

SENSOR DEGREES (Stupne snímača úrovne
plošiny).

Výsledok: na obrazovke LCD by sa mal

zobraziť uhol v stupňoch.

Test rámca prevádzky

27 Súčasným stlačením

uvedených dvoch

ovládacích tlačidiel

obrazovky LCD aktivujte
stavový režim.

28 Stláčajte jedno

z ovládacích tlačidiel
obrazovky LCD, kým sa
nezobrazí text PRIMARY
ANGLE DEGREES.

29 Zdvihnite rameno a sledujte obrazovku LCD.

Výsledok: Na obrazovke LCD sa zobrazí uhol

medzi ramenom a gravitačnou silou
v stupňoch.

30 Stláčajte jedno

z ovládacích tlačidiel
obrazovky LCD, kým sa
nezobrazí text LENGTH
SENSOR EXTENSION
INCHES.

31 Vysuňte rameno a sledujte obrazovku LCD.

Výsledok: Na obrazovke LCD sa zobrazí

predĺženie lankového snímača.

32 Zatiahnite rameno.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 39

Na ovládacom paneli plošiny

Test núdzového zastavenia

33 Otočte kľúčový prepínač do polohy

ovládacieho panelu plošiny.

34 Stlačte červené tlačidlo núdzového zastavenia

plošiny do polohy vypnuté.

Výsledok: Motor by sa mal vypnúť a nemali by

sa dať použiť žiadne funkcie.

35 Vytiahnite červené tlačidlo núdzového

zastavenia a znovu naštartujte motor.

Test klaksóna

36 Stlačte tlačidlo klaksóna.

Výsledok: mal by zaznieť klaksón.

Test zvukovej výstrahy snímača

naklonenia

37 Posuňte prepínač, napríklad spínač voľby

voľnobežných otáčok motora.

Výsledok: pri ovládacom paneli plošiny by

mala zaznieť zvuková výstraha.

Test nožného spínača

38 Stlačte červené tlačidlo núdzového zastavenia

plošiny do polohy vypnuté.

39 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté, ale
nenaštartujte motor.

40 Stlačte nožný spínač a skúste naštartovať

motor.

Výsledok: motor by sa nemal naštartovať.

41 Nestlačte nožný spínač a opätovne naštartujte

motor.

Výsledok: motor by sa mal naštartovať.

42 Nestlačte nožný spínač a preskúšajte každú

funkciu stroja.

Výsledok: žiadna funkcia by nemala byť

použiteľná.

Test funkcií stroja

43 Stlačte nožný spínač.
44 Aktivujte všetky ovládacie páky alebo

prepínače funkcií stroja.

Výsledok: všetky funkcie ramien a plošiny by

sa mali dať použiť v úplnom cykle.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

40 SX

™

-135 XC™ Č. časti 1301106SKGT

Test riadenia

45 Posunutím

prepínača voľby
režimu riadenia

vyberte riadenie
hranatého konca
(modrá šípka).

46 Stlačte nožný spínač.
47 Pomaly posúvajte ovládaciu páku jazdy

v smere naznačenom modrým trojuholníkom
na ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom modrým
trojuholníkom.

Výsledok: kolesá na hranatom konci by sa

mali otočiť podľa smeru modrých trojuholníkov

na podvozku.

48 Pomaly posúvajte ovládaciu páku v smere

naznačenom žltým trojuholníkom na
ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom žltým

trojuholníkom.

Výsledok: kolesá na hranatom konci by sa

mali otočiť podľa smeru žltých trojuholníkov na

podvozku.

49 Posunutím

prepínača voľby
režimu riadenia

vyberte riadenie
okrúhleho konca
(žltá šípka).

50 Stlačte nožný spínač.
51 Pomaly posúvajte ovládaciu páku v smere

naznačenom žltým trojuholníkom na
ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom žltým

trojuholníkom.

Výsledok: kolesá na okrúhlom konci by sa mali

otočiť podľa smeru modrých trojuholníkov na
podvozku.

52 Pomaly posúvajte ovládaciu páku jazdy

v smere naznačenom modrým trojuholníkom

na ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom modrým

trojuholníkom.

Výsledok: kolesá na okrúhlom konci by sa mali

otočiť podľa smeru žltých trojuholníkov na

podvozku.

53 Posunutím

prepínača voľby
režimu riadenia

vyberte riadenie
všetkých kolies.

54 Stlačte nožný spínač.
55 Pomaly posúvajte ovládaciu páku jazdy

v smere naznačenom modrým trojuholníkom
na ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom modrým
trojuholníkom.

Výsledok: všetky kolesá by sa mali otočiť

podľa smeru modrých trojuholníkov na

podvozku.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 41

56 Pomaly posúvajte ovládaciu páku v smere

naznačenom žltým trojuholníkom na
ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom žltým

trojuholníkom.

Výsledok: všetky kolesá by sa mali otočiť

podľa smeru žltých trojuholníkov na podvozku.

57 Posunutím

prepínača voľby
režimu riadenia

vyberte
koordinované
riadenie.

58 Stlačte nožný spínač.
59 Pomaly posúvajte ovládaciu páku jazdy

v smere naznačenom modrým trojuholníkom
na ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom modrým

trojuholníkom.

Výsledok: kolesá na hranatom konci by sa

mali otočiť podľa smeru modrých trojuholníkov
na podvozku. Kolesá na okrúhlom konci by sa

mali otočiť podľa smeru žltých trojuholníkov na

podvozku.

60 Pomaly posúvajte ovládaciu páku v smere

naznačenom žltým trojuholníkom na
ovládacom paneli ALEBO stlačte kolískový
spínač v smere naznačenom žltým

trojuholníkom.

Výsledok: kolesá na hranatom konci by sa

mali otočiť podľa smeru žltých trojuholníkov na

podvozku. Kolesá na okrúhlom konci by sa

mali otočiť podľa smeru modrých trojuholníkov

na podvozku.

Test jazdy a brzdenia

61 Stlačte nožný spínač.
62 Pomaly posuňte ovládaciu páku jazdy v smere

modrej šípky na ovládacom paneli, kým sa
stroj nepohne. Potom vráťte páku do strednej

polohy.

Výsledok: stroj by sa mal pohnúť v smere

podľa modrej šípky na podvozku a potom by
sa mal prudko zastaviť.

63 Pomaly posuňte ovládaciu páku v smere žltej

šípky na ovládacom paneli, kým sa stroj
nepohne. Potom vráťte páku do strednej

polohy.

Výsledok: stroj by sa mal pohnúť v smere

podľa žltej šípky na podvozku a potom by sa
mal prudko zastaviť.

Poznámka: Brzdy musia byť schopné udržať stroj
na každom svahu, do ktorého je schopný stúpať.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

42 SX

™

-135 XC™ Č. časti 1301106SKGT

Test systému aktivácie jazdy

64 Stlačte nožný spínač a spustite rameno do

prepravnej polohy.

65 Otáčajte točňu, kým sa rameno nedostane za

koleso na okrúhlom konci a nebude mimo
zóny zobrazenej na ikone aktivácie jazdy.

Výsledok: Indikátor aktivácie

jazdy by sa mal rozsvietiť
a zostať rozsvietený, kým sa

rameno nachádza kdekoľvek

mimo zobrazenej zóny.

66 Posuňte ovládaciu páku jazdy zo strednej

polohy.

Výsledok: funkcia jazdy by nemala byť

použiteľná.

67 Posuňte spínač aktivácie jazdy a pomaly

posúvajte ovládaciu páku jazdy zo stredovej
polohy.

Výsledok: funkcia jazdy by mala byť

použiteľná.

Poznámka: Pri používaní systému aktivácie jazdy
sa stroj môže pohnúť na opačnú stranu, ako je

smer posunutia ovládacej páky jazdy a riadenia.

Na určenie smeru jazdy
používajte farebne označené
šípky na ovládacom paneli
plošiny a podvozka.

Ak sa ovládacia páka jazdy neposunie do dvoch

sekúnd od posunutia spínača aktivácie jazdy,

funkcia jazdy nebude v prevádzke.

Test obmedzenej rýchlosti stroja

68 Stlačte nožný spínač.
69 Zdvihnite rameno 10° nad vodorovnú úroveň.
70 Pomaly presuňte ovládaciu páku jazdy do

polohy maximálnej rýchlosti.

Výsledok: Maximálna rýchlosť, ktorú možno

dosiahnuť so zdvihnutým primárnym
ramenom, by nemala prekročiť 0,6 stopy/

18 cm za sekundu.

Poznámka: Stroj sa bude pohybovať rýchlosťou
40 stôp/12 cm za 68 sekúnd.

71 Spustite rameno do prepravnej polohy.
72 Vysuňte rameno o 4 stopy/1,2 cm.
73 Pomaly presuňte ovládaciu páku jazdy do

polohy maximálnej rýchlosti.

Výsledok: Maximálna rýchlosť, ktorú možno

dosiahnuť so zdvihnutým primárnym

8amenom, by nemala prekročiť 0,6 stopy/
18 cm za sekundu.

Poznámka: Stroj sa bude pohybovať rýchlosťou
40 stôp/12 cm za 68 sekúnd.

74 Stiahnite rameno do prepravnej polohy.
75 Vysuňte rameno výložníka o 1 stopu/30 cm.
76 Pomaly presuňte ovládaciu páku jazdy do

polohy maximálnej rýchlosti.

Výsledok: Maximálna rýchlosť jazdy, ktorú

možno dosiahnuť s vysunutým ramenom
výložníka, by nemala prekročiť 1 stopu/30 cm

za sekundu.

Ak rýchlosť jazdy so zdvihnutým alebo vysunutým
ramenom prekročí 0,6 stopy/18 cm za sekundu,
okamžite stroj označte a vyraďte z prevádzky. Ak
rýchlosť jazdy s vysunutým ramenom výložníka
prekročí 1 stopu/30 cm za sekundu, okamžite stroj
označte a vyraďte z prevádzky.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 43

Test prerušovača pri jazde s nakloneným
strojom

77 Stlačte nožný spínač.
78 S plne zloženým ramenom prejdite so strojom

na svah, na ktorom je uhol sklonu osi Y
podvozka (spredu dozadu) väčší ako 4,5°.

Výsledok: stroj by mal pokračovať v jazde.

79 Presuňte stroj na rovnú plochu a vysuňte

rameno približne o 91,4 cm (3 stopy).

80 Prejdite so strojom na svah, na ktorom je uhol

sklonu osi Y podvozka (spredu dozadu) väčší
ako 4,5°.

Výsledok: stroj by sa mal zastaviť po

dosiahnutí uhla sklonu podvozka 4,5° a na

ovládacom paneli plošiny by mala znieť

zvuková výstraha.

81 Stiahnite rameno do prepravnej polohy.

Výsledok: stroj by mal ďalej jazdiť.

82 Presuňte stroj na rovnú plochu a zdvihnite

rameno približne 15° nad vodorovnú úroveň.

83 Prejdite so strojom na svah, na ktorom je uhol

sklonu osi Y podvozka (spredu dozadu) väčší
ako 4,5°.

Výsledok: stroj by sa mal zastaviť po

dosiahnutí uhla sklonu podvozka 4,5° a na
ovládacom paneli plošiny by mala znieť
zvuková výstraha.

84 Spustite rameno do prepravnej polohy.

Výsledok: stroj by mal ďalej jazdiť.

85 Stroj presuňte na rovnú plochu a rameno

umiestnite do prepravnej polohy.

86 Stlačte nožný spínač.
87 S plne zloženým ramenom prejdite so strojom

na svah, na ktorom je uhol sklonu osi X
podvozka (zľava doprava) väčší ako 4,5°.

Výsledok: stroj by mal pokračovať v jazde.

88 Presuňte stroj na rovnú plochu a vysuňte

rameno približne o 91,4 cm (3 stopy).

89 Prejdite so strojom na svah, na ktorom je uhol

sklonu osi X podvozka (zľava doprava) väčší
ako 4,5°.

Výsledok: stroj by sa mal zastaviť po

dosiahnutí uhla sklonu podvozka 4,5° a na

ovládacom paneli plošiny by mala znieť

zvuková výstraha.

90 Stiahnite rameno do prepravnej polohy.

Výsledok: stroj by mal ďalej jazdiť.

91 Presuňte stroj na rovnú plochu a zdvihnite

rameno približne 15° nad vodorovnú úroveň.

92 Prejdite so strojom na svah, na ktorom je uhol

sklonu osi X podvozka (zľava doprava) väčší
ako 4,5°.

Výsledok: stroj by sa mal zastaviť po

dosiahnutí uhla sklonu podvozka 4,5° a na

ovládacom paneli plošiny by mala znieť

zvuková výstraha.

93 Spustite rameno do prepravnej polohy.

Výsledok: stroj by mal ďalej jazdiť.

94 Stroj presuňte na rovnú plochu a rameno

umiestnite do prepravnej polohy.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

44 SX

™

-135 XC™ Č. časti 1301106SKGT

Test pomocných ovládacích prvkov

95 Stlačením červeného tlačidla núdzového

zastavenia do polohy vypnuté vypnite motor.

96 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté.

97 Stlačte nožný spínač.
98 Súčasne posuňte a podržte spínač

pomocného zdroja a aktivujte každú páku,
prepínač alebo kolískový spínač ovládania
funkcií.

Poznámka: Kvôli úspore energie batérie otestujte
každú funkciu iba v čiastočnom cykle.

Výsledok: všetky funkcie ramien a riadenia by

mali byť použiteľné.

99 Naštartujte motor.

Test výstrahy pri kontakte (ak ide o súčasť
výbavy)

100 Neaktivujte nožný spínač a zatlačením na

lanko výstrahy pri kontakte uvoľnite aktivačný
prvok zo zásuvky spínača.

Výsledok: indikátory výstrahy pri kontakte

nebudú blikať a klaksón stroja nebude znieť.

101 Aktivujte nožný spínač tým, že ho stlačíte

nohou.

Výsledok: indikátory výstrahy pri kontakte

budú blikať a klaksón stroja bude znieť.

102 Zasuňte aktivačný prvok do zásuvky spínača.

Výsledok: indikátory prestanú blikať a klaksón

stíchne.

103 Stlačením nohou aktivujte nožný spínač

a zatlačením na lanko výstrahy pri kontakte
uvoľnite aktivačný prvok zo zásuvky spínača.

Výsledok: indikátory výstrahy pri kontakte

budú blikať a klaksón stroja bude znieť.

104 Použite všetky funkcie stroja.

Výsledok: žiadne funkcie stroja by sa nemali

dať použiť.

105 Zasuňte aktivačný prvok do zásuvky spínača.

Výsledok: indikátory prestanú blikať a klaksón

stíchne.

106 Použite všetky funkcie stroja.

Výsledok: všetky funkcie stroja by sa mali dať

použiť.

a aktivačný prvok
b lanko výstrahy pri kontakte
c blikajúca výstraha
d zásuvka spínača

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 45

Neuvádzajte do prevádzky, ak ste
nesplnili nasledujúce podmienky:

 Kým sa nenaučíte a nevyskúšate si pravidlá

bezpečnej obsluhy stroja popísané v návode
na obsluhu.

1 Zabráňte nebezpečným situáciám.
2 Pred každým použitím vykonajte prehliadku

stroja.
3 Pred každým použitím vykonajte testy

funkčnosti.
4 Vykonajte kontrolu pracoviska.

Skôr, ako budete pokračovať ďalšou
časťou, oboznámte sa s kontrolou

pracoviska.

5 Stroj používajte iba určeným spôsobom.

Základné pokyny ohľadom

kontroly pracoviska

Kontrola pracoviska umožňuje operátorovi zistiť, či
je pracovisko vhodné na bezpečné používanie
stroja. Operátor musí túto kontrolu vykonať pred

presunom stroja na pracovisko.
Operátor zodpovedá za to, že si prečíta

a zapamätá poučenie o nebezpečenstvách na
pracovisku a vyhýba sa im pri presune, príprave
a prevádzke stroja.

Kontrolný zoznam pri kontrole
pracoviska

Dávajte pozor na nasledujúce nebezpečné

situácie a vyhýbajte sa im:

 zrázy alebo jamy,
 nerovnosti, terénne prekážky alebo sutiny,
 naklonené povrchy,
 nestabilné alebo klzké povrchy,
 výškové prekážky a vedenia vysokého

napätia,

 nebezpečné priestranstvá,
 povrch s nedostatočnou schopnosťou zniesť

všetky sily spôsobené strojom,

 vietor a nepriaznivé počasie,
 prítomnosť nepovolaných osôb,
 ostatné možné nebezpečné podmienky.

Návod na obsluhu Druhé vydanie • Prvá tlač

Kontroly

46 SX

™

-135 XC™ Č. časti 1301106SKGT

Kontrola štítkov so symbolmi

Podľa obrázkov na nasledujúcej strane overte
prítomnosť a čitateľnosť všetkých štítkov na stroji.

Očíslovaný zoznam s počtom a popismi je
uvedený nižšie.

Č. časti Popis štítka

Množstvo

27204 Šípka – modrá

2

27205 Šípka – žltá

2

27206 Trojuholník – modrý

4

27207 Trojuholník – žltý

4

28159 Štítok – Nafta

1

28174 Štítok – Napájanie plošiny, 230 V

3

28235 Štítok – Napájanie plošiny, 115 V

3

38149 Štítok – Patent

1

44981 Štítok – Vzduchové potrubie plošiny

(voliteľné)

2

52475 Štítok – Upevňovací bod na prepravu

8

65278 Upozornenie – Nevstupovať

6

72086 Štítok – Bod určený na zdvíhanie

4

82481 Štítok – Zásady bezpečnosti pri

manipulácii s batériami/nabíjačkou

2

82487 Štítok – Prečítajte si návod

2

82487 Štítok – Prečítajte si návod

(podpera rúr) (voliteľné)

2

97757 Štítok – Hladina hydraulického oleja

1

97815 Štítok – Spodná časť strednej časti

vchodového zábradlia

1

114249 Štítok – Nebezpečenstvo prevrátenia,

pneumatiky

4

114251 Štítok – Nebezpečenstvo výbuchu

1

114252 Štítok – Riziko prevrátenia, prepínače

obmedzovačov

5

114473 Štítok – Výstraha naklonenia

1

133067 Štítok – Nebezpečenstvo úrazu

elektrickým prúdom

3

133205 Štítok – Nebezpečenstvo úrazu

elektrickým prúdom / popálenia

2

161691 Štítok – Sklon svahu

1

219956 Štítok – Preťaženie plošiny

1

219958 Štítok – Nebezpečenstvo prevrátenia,

nebezpečenstvo pomliaždenín

1

230984 Pozemný ovládací panel

1

1254807 Štítok – 112 dB

1

1256425 Štítok – Nebezpečenstvo, úraz

elektrickým prúdom

1

1262446 Ovládací panel plošiny, SX-135 XC

1

1263540 Štítok – Riziko prevrátenia

1

Č. časti Popis štítka

Množstvo

1263542 Štítok – Prístup k vnútorným priestorom

5

1263544 Kľúčový prepínač Núdzový režim

1

1263545 Pokyny – Kľúčový prepínač Núdzový

režim

1

1272242 Štítok – Prevod

registrácie/vlastníka stroja

1

1273026 Štítok – Riziko prevrátenia

1

1273027 Štítok – Zaťaženie kolies

4

1274962 Štítok – Pokyny na prepravu

a zdvíhanie

2

1275417 Štítok – Pokyny na zloženie

1

1275451 Štítok – Pokyny na núdzové spúšťanie

1

1276008 Štítok – Nebezpečenstvo úrazu

elektrickým prúdom, zloženie

1

1276684 Štítok – Pokyny na zloženie, pozemný

ovládací panel

1

1276685 Štítok – Svetlo pri zložení

1

1278542 Štítok – Výstraha pri kontakte,

hmotnosť

1

1278982 Štítok – Zásuvka spínača aktivačného

prvku

1

1281175 Štítok – Miesto zachytenia

bezpečnostného lana, ochrana pred

pádom

8

1286362 Štítok – Nebezpečenstvo pomliaždenia,

servis

2

1296907 VÝSTRAHA – Štítok, porucha filtra

pevných častíc a systému dodatočnej
úpravy splodín

1

1298991 VÝSTRAHA – Podpera panelov

(voliteľná výbava)

2

1301030 Štítok – Nafta, Stage V

1

1301075 Štítok – Vyrovnanie hadice

s neupraveným vzduchom podľa stredu
(Stage V)

1

1304217 Štítok – Nebezpečenstvo výbuchu

1

Tieňovanie znázorňuje, že štítok nie je vidieť,

pretože sa nachádza pod krytom.

* Tieto štítky sú špecifické v závislosti od modelu,

doplnkov alebo konfigurácie.

Druhé vydanie • Prvá tlač Návod na obsluhu

Kontroly

Č. časti 1301106SKGT SX™-135 XC™ 47

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

48 SX

™

-135 XC™ Č. časti 1301106SKGT

Prevádzkové pokyny

Neuvádzajte do prevádzky, ak ste
nesplnili nasledujúce podmienky:

 Kým sa nenaučíte a nevyskúšate si pravidlá

bezpečnej obsluhy stroja popísané v návode
na obsluhu.

1 Zabráňte nebezpečným situáciám.
2 Pred každým použitím vykonajte prehliadku

stroja.

3 Pred každým použitím vykonajte testy

funkčnosti.

4 Vykonajte kontrolu pracoviska.

5 Stroj používajte iba určeným spôsobom.

Základy

Časť Prevádzkové pokyny obsahuje pokyny pre
každú stránku prevádzky stroja. Je povinnosťou
operátora dodržiavať všetky bezpečnostné

predpisy a pokyny v návodoch na obsluhu,

príručkách bezpečnosti a popisoch zodpovednosti.

Používanie stroja na účel iný ako zdvíhanie

personálu spolu s nástrojmi a materiálom
k výškovým pracoviskám je nebezpečné.

Stroj môžu obsluhovať len vyškolení a oprávnení
pracovníci. Ak má počas jednej zmeny obsluhovať
stroj viacero pracovníkov, všetci musia byť
kvalifikovaní a od každého z nich sa očakáva
dodržiavanie bezpečnostných predpisov

a pokynov uvedených v návodoch na obsluhu,

bezpečnostných pokynoch a popise
zodpovednosti. To znamená, že každý nový
operátor musí vykonať kontrolu pred použitím,
testy funkčnosti a kontrolu pracoviska.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 49

Naštartovanie motora

1 Na pozemnom ovládacom paneli otočte

kľúčový prepínač do požadovanej polohy.

2 Skontrolujte, či sú obe červené tlačidlá

núdzového zastavenia vytiahnuté do polohy
zapnuté.

Modely s motormi Deutz

1 Stlačte tlačidlo štartéra motora.

Tlačidlo štartéra motora možno
stlačiť kedykoľvek, keď sú
aktivované žeraviace sviečky. Ak sa
motor nenaštartuje alebo ak
zhasne, funkcia pozdržania
opakovaného štartu zablokuje
štartér na 3 sekundy.

Modely s motormi Perkins

1 Stlačte tlačidlo štartéra motora.

Ak sa motor nenaštartuje po 15 sekundách

štartovania, zistite príčinu a opravte poruchu. Pred
ďalším pokusom o štart počkajte 60 sekúnd.

V studených podmienkach s teplotou 20 °F/-6 °C
a nižšou zahrievajte pred použitím motor 5 minút,
aby ste predišli poškodeniu hydraulického
systému.

V extrémne studených podmienkach s teplotou
0 °F/-18 °C a nižšou musia byť stroje vybavené
voliteľnou súpravou na studené štarty. Pri pokuse
o naštartovanie stroja pri teplote nižšej ako 0 °F/

-18 °C môže byť potrebné použitie pomocnej
batérie.

Núdzové zastavenie

Stlačením červeného tlačidla núdzového

zastavenia na pozemnom ovládacom paneli alebo

na ovládacom paneli plošiny do polohy vypnuté
zastavíte všetky funkcie stroja a vypnete motor.

Opravte každú funkciu, ktorá je v prevádzke počas
stlačenia červeného tlačidla núdzového zastavenia

na pozemnom ovládacom paneli alebo na
ovládacom paneli plošiny.

Výber a používanie ovládacích prvkov pozemného

ovládacieho panelu má prioritu pred červeným
tlačidlom núdzového zastavenia ovládacieho
panelu plošiny.

Pomocný zdroj

Pomocný zdroj sa používa v prípade, ak zlyhá
primárny zdroj energie (motor).

1 Otočte kľúčový prepínač do polohy ovládania

z pozemného panelu alebo panelu plošiny.

2 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté.

3 Pri používaní núdzových ovládacích prvkov

z plošiny stlačte nožný spínač.

4 Súčasne stlačte spínač

pomocného zdroja a aktivujte
požadovanú funkciu.

Funkcia jazdy nebude bez pomocného zdroja
použiteľná.

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

50 SX

™

-135 XC™ Č. časti 1301106SKGT

Vysúvanie a zaťahovanie náprav

1 Otočte kľúčový prepínač do polohy

ovládacieho panelu plošiny.

2 Na ovládacom paneli

plošiny stlačte nožný
spínač, posuňte ovládaciu
páku jazdy ktorýmkoľvek
smerom a posuňte
prepínač náprav
požadovaným smerom.

Kým sa budú nápravy pohybovať, indikátory

vysúvania a zaťahovania náprav budú blikať. Po
úplnom vysunutí náprav zostane indikátor

vysúvania náprav svietiť. Po úplnom zatiahnutí
náprav zostane indikátor zaťahovania náprav
svietiť.

Nápravy možno zaťahovať len v prípade, že je

rameno úplne spustené a zatiahnuté a plošina sa
nachádza medzi kolesami na okrúhlom konci.

Ovládanie z pozemného panelu

1 Otočte kľúčový prepínač do polohy ovládania

z pozemného panelu.

2 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté.

3 Naštartujte motor.

Umiestnenie plošiny

1 Stlačte a podržte tlačidlo

aktivácie funkcie.

2 Stlačte príslušné tlačidlo

funkcie podľa označenia

na ovládacom paneli.

Pomocou tlačidiel voľby
rýchlosti funkcií zvoľte rýchlosť

funkcií.

Ak svieti šípka nad korytnačkou, rýchlosť funkcií
stroja je nízka. Ak svieti šípka nad zajacom,
rýchlosť funkcií stroja je vysoká.

Funkcie jazdy a riadenia nie sú dostupné na
pozemnom ovládacom paneli.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 51

Ovládanie z plošiny

1 Otočte kľúčový prepínač do polohy

ovládacieho panelu plošiny.

2 Vytiahnite červené tlačidlo núdzového

zastavenia na pozemnom ovládacom paneli aj
na paneli plošiny do polohy zapnuté.

3 Naštartujte motor. Pri štarte motora nestláčajte

nožný spínač.

Umiestnenie plošiny

1 Stlačte nožný spínač.
2 Pomaly posuňte príslušnú ovládaciu páku,

kolískový spínač alebo prepínač funkcií podľa
značiek na ovládacom paneli.

Riadenie

1 Stlačte nožný spínač.
2 Posunutím prepínača režimu riadenia môžete

zvoliť režim riadenia. Indikátor pri aktuálnom
režime riadenia bude svietiť.

3 Pomaly posuňte ovládaciu páku

jazdy a riadenia podľa smeru

modrého alebo žltého

trojuholníka

ALEBO stlačte kolískový
prepínač umiestnený na hornej
časti ovládacej páky jazdy.

Na určenie smeru otočenia kolies používajte
farebne označené šípky na ovládacích prvkoch
plošiny a podvozka.

Jazda

1 Stlačte nožný spínač.

2 Zvýšenie rýchlosti: Pomaly posuňte

ovládaciu páku jazdy v smere žltých
alebo modrých šípok.

Zníženie rýchlosti: Pomaly posuňte

ovládaciu páku jazdy smerom ku
stredu.

Zastavenie: Nastavte ovládaciu páku

jazdy do stredu alebo uvoľnite nožný
spínač.

Na určenie smeru jazdy stroja používajte farebne
označené šípky na ovládacích prvkoch plošiny

a podvozka.

Ak je rameno zdvihnuté alebo vysunuté, rýchlosť

stroja je obmedzená.

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

52 SX

™

-135 XC™ Č. časti 1301106SKGT

Jazda na svahu

Určite parametre naklonenia stroja do kopca,
naklonenia z kopca a bočného naklonenia a určite
stupeň sklonu svahu.

Parameter maximálneho

naklonenia, plošina orientovaná
smerom z kopca (stúpavosť):

35 % (19°)

Parameter maximálneho

naklonenia, plošina orientovaná

smerom do kopca:

35 % (19°)

Parameter maximálneho

bočného naklonenia:

25 % (14°)

Poznámka: Parametre naklonenia sú ovplyvnené
stavom povrchu, ak je na plošine jedna osoba,
a primeranou trakciou. Ďalšia záťaž plošiny môže

obmedziť parametre naklonenia. Výraz stúpavosť
sa vzťahuje len na polohu s protiváhou

orientovanou smerom do kopca.
Dávajte pozor, aby rameno bolo umiestnené

vodorovne a plošina bola umiestnená medzi
kolesami na okrúhlom konci.

Posuňte ovládač rýchlosti jazdy do polohy so

symbolom nakloneného stroja.

Určenie sklonu svahu:

Odmerajte svah digitálnym sklonomerom ALEBO
vykonajte nasledujúci postup.

Budete potrebovať:

 tesársku vodováhu,
 rovnú drevenú dosku dlhú minimálne

1 m (3 stopy),

 meracie pásmo.

Položte dosku na svah.

Na koniec smerujúci dole kopcom položte

vodováhu na vrchnú stranu dosky a dvíhajte ju až
do vodorovnej polohy.

Keď je doska vo vodorovnej polohe, odmerajte
zvislú vzdialenosť od spodnej časti dosky k zemi.

Vzdialenosť nameranú pásmom (prevýšenie)
vydeľte dĺžkou dosky (vzdialenosťou) a vynásobte
číslom 100.

Príklad:

Drevená doska = 144 palcov (3,6 m)

Vzdialenosť = 144 palcov (3,6 m)
Prevýšenie = 12 palcov (0,3 m)

12 palcov ÷ 144 palcov = 0,083 x 100 = sklon
8,3 %
0,3 m ÷ 3,6 m = 0,083 x 100 = sklon 8,3 %

Ak sklon svahu prevyšuje parameter maximálneho
naklonenia stroja alebo maximálneho bočného
naklonenia, stroj sa musí pripevniť na navijak

a previezť hore alebo dolu svahom. Pozrite si časť
Pokyny na prepravu a zdvíhanie.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 53

Aktivácia jazdy

Svietiaci indikátor signalizuje, že

sa rameno presunulo za
pneumatiku na okrúhlom konci
a funkcia jazdy bola prerušená.

Ak chcete stroj uviesť do pohybu, posuňte spínač

aktivácie jazdy a pomaly posúvajte ovládaciu páku
jazdy/riadenia zo stredovej polohy.

Ak sa ovládacia páka jazdy/riadenia neposunie do
dvoch sekúnd od posunutia spínača aktivácie
jazdy, funkcia jazdy nebude v prevádzke. Uvoľnite

spínač aktivácie jazdy a znova ho posuňte.

Nezabudnite, že stroj sa môže pohnúť na opačnú

stranu, ako je smer posunutia ovládacích prvkov
jazdy a riadenia.

Na určenie smeru jazdy stroja vždy používajte
farebne označené šípky na ovládacom paneli
plošiny a podvozka.

Ak svieti indikátor aktivácie jazdy, nemožno
zasúvať nápravy.

Voľba voľnobežných otáčok motora

Stlačením tlačidla voľby
voľnobežných otáčok môžete
zvoliť režim voľnobežných otáčok

motora. Indikátor pri aktuálnom
nastavení bude svietiť.

 Symbol korytnačky: nízke voľnobežné otáčky
 Symbol zajaca: vysoké voľnobežné otáčky

Indikátor kontroly motora

Indikátor svieti a motor je vypnutý:
označte stroj a vyraďte ho
z prevádzky.

Indikátor svieti a motor je stále
spustený: v priebehu 24 hodín sa
obráťte na servisný personál.

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

54 SX

™

-135 XC™ Č. časti 1301106SKGT

Regenerácia v pokojovom stave

Keď sa na obrazovke LCD zobrazí správa „Regen
Required“ (Vyžaduje sa regenerácia) a indikátor
regenerácie bliká, filter pevných častíc (DPF)
vyžaduje regeneráciu v pokojovom stave.

Keď chcete začať regeneráciu, postupujte takto.

1 Zatvorte kryt strany motora.
2 Vyberte bezpečné parkovacie miesto, ktoré je

pevné, rovné, bez prekážok a premávky
a nenachádzajú sa na ňom horľavé látky ani
výbušné plyny.

3 Súčasne stlačte dve

znázornené ovládacie
tlačidlá obrazovky LCD.

4 Stláčajte ovládacie tlačidlo

obrazovky LCD, kým sa nezobrazí
správa DEUTZ 2.2 STANDSTILL
REGEN (Deutz 2.2: regenerácia
v pokojovom stave).

5 Stlačením znázorneného

ovládacieho tlačidla obrazovky LCD
vyberte možnosť YES (Áno).

6 Na obrazovke LCD sa zobrazí správa

WARNING HIGH EXHAUST TEMP, PRESS
ENTER (Výstraha: Vysoká teplota splodín,
stlačte Enter).

7 Stlačte znázornené ovládacie

tlačidlo obrazovky LCD.

8 Na obrazovke LCD sa zobrazí správa

NOTICE: ALL FUNCTIONS WILL BE
LOCKED. REGEN WILL TAKE APPROX.
1 HOUR. PRESS ENTER. (Poznámka: Všetky

funkcie sa zablokujú. Regenerácia bude trvať
približne 1 hodinu. Stlačte Enter.).

9 Stlačte znázornené ovládacie tlačidlo

obrazovky LCD.

10 Ak motor ešte nebeží, na obrazovke LCD sa

zobrazí správa START THE ENGINE THEN
PRESS ENTER (Naštartujte motor a stlačte
Enter).

11 Ak ste motor ešte nenaštartovali,

naštartujte ho a stlačte znázornené
ovládacie tlačidlo obrazovky LCD.

12 Na obrazovke LCD sa zobrazí správa REGEN

REQUESTED (Vyžaduje sa regenerácia).

Systém v tejto fáze v prípade potreby zahreje
motor a bude pokračovať v procese.

13 Ak proces regenerácie úspešne začal, na

obrazovke LCD sa zobrazí správa REGEN
TIME REMAINING (Zostávajúci čas
regenerácie).

14 Po dokončení regenerácie sa na obrazovke

LCD zobrazí správa REGEN SUCCESSFUL
(Regenerácia sa úspešne vykonala).

15 Ak sa na obrazovke LCD zobrazí správa

REGEN CANCELLED (Regenerácia sa

zrušila), znamená to, že dokončeniu procesu
regenerácie niečo bráni. Obráťte sa na servis
spoločnosti Genie so žiadosťou o pomoc.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 55

Počas procesu regenerácie filtra pevných

častíc v pokojovom stave sú všetky funkcie
ramena zakázané.

Nepribližujte sa k výfuku stroja ani k jeho

tlmiču.

Nenechávajte stroj bez dozoru.
Regeneráciu filtra pevných častíc v pokojovom

stave nemožno aktivovať, ak ju nevyžiada

motor alebo ak sa vyskytujú poruchy motora.

V prípade ignorovania požiadavky na

regeneráciu v pokojovom stave môže

množstvo sadzí vo filtri pevných častíc
dosiahnuť extrémnu úroveň. Filter sa trvalo
poškodí a bude ho musieť vymeniť

kvalifikovaný servisný technik.

V núdzových situáciách je možné regeneráciu

filtra pevných častíc v pokojovom stave
prerušiť dvoma spôsobmi:

 Vypnutie motora kľúčovým prepínačom.
 Stlačenie tlačidla núdzového zastavenia

(ESTOP).

Ak takáto situácia nastane, je možné, že bude
potrebné spustiť regeneráciu v pokojovom

stave znovu.

Regenerácia filtra pevných častíc v pokojovom

stave nemôže začať, kým motor nepobeží
aspoň dve minúty a teplota chladiacej

kvapaliny nedosiahne 35 °C.

Indikátory rámca prevádzky

Svietiace indikátory rámca prevádzky upozorňujú
obsluhu na prerušenie vykonávania funkcie

a prípadnú nutnosť zásahu obsluhy.

Blikajúci indikátor

zdvíhania/zaťahovania ramena:
zdvíhajte/zaťahujte rameno,

kým indikátor nezhasne.

Blikajúci indikátor spustenia

ramena: spúšťajte rameno, kým

indikátor nezhasne.

Blikajúci indikátor nevyrovnanej

polohy stroja: keď tento

indikátor bliká, znie zvuková
výstraha naklonenia.
Premiestnite stroj na pevný
a rovný povrch.

Ak sa v prípade, že je plošina
orientovaná smerom do kopca,
spustí zvuková výstraha
naklonenia:

1 Spustite rameno.
2 Zatiahnite rameno.

Ak sa v prípade, že je plošina
orientovaná smerom z kopca,
spustí zvuková výstraha
naklonenia:

1 Zatiahnite rameno.
2 Spustite rameno.

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

56 SX

™

-135 XC™ Č. časti 1301106SKGT

Blikajúci indikátor

nevyrovnanej polohy plošiny:
keď tento indikátor bliká, znie

zvuková výstraha naklonenia.

Prepínač úrovne plošiny bude
funkčný len v smere, v ktorom
možno polohu plošiny
vyrovnať. Vyrovnávajte polohu
plošiny, kým indikátor

nezhasne.

Indikátor preťaženia plošiny

Blikajúci indikátor signalizuje
preťaženie plošiny. Motor sa vypne
a nebude možné používať žiadne
funkcie.

Znižujte hmotnosť záťaže plošiny,

kým indikátor nezhasne, a potom
znovu naštartujte motor.

Nevyrovnaná plošina (kód P22)

Pozícia kľúča Núdzový režim je určená na
vyrovnanie plošiny, ak sa na pozemnom
ovládacom paneli zobrazuje, že plošina nie je

vyrovnaná (P22), a ovládanie úrovne platformy
nefunguje.

Prevádzka:

1 Vypnite motor.
2 Prepnite hlavný kľúčový prepínač na pozemné

ovládanie. Vytiahnite kľúč z hlavného
kľúčového prepínača a zasuňte kľúč do
kľúčového prepínača núdzového
režimu/opätovného uvedenia do prevádzky.

3 Otočte kľúčový prepínač

Núdzový režim/opätovné

uvedenie do prevádzky do
polohy Núdzový režim.

4 S použitím núdzového napájania uveďte

plošinu do vodorovnej polohy pomocou tlačidla
vyrovnania plošiny.

5 Otočte kľúčový prepínač Núdzový

režim/opätovné uvedenie do prevádzky do

behovej polohy.

6 Vytiahnite kľúč z kľúčového prepínača

Núdzový režim/opätovné uvedenie do
prevádzky a zasuňte ho do hlavného
kľúčového prepínača.

7 Zatlačte a potom vytiahnite červené tlačidlo

núdzového zastavenia.

8 Ak sa stále zobrazuje kód P22, označte stroj

štítkom a vyraďte ho z prevádzky, kým

kvalifikovaný servisný technik poruchu
neodstráni.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 57

Nevyrovnaná plošina (chyba: sklon
plošiny > 15 stupňov)

Ak sa na pozemnom ovládacom paneli zobrazuje
správa PLATFORM LEVEL > 15 DEGREES
FAULT (Chyba: sklon plošiny > 15 stupňov)
a ovládacie prvky na vyrovnanie plošiny

nefungujú, je nutné, aby stroj uviedli do funkčného
stavu vyškolení a autorizovaní pracovníci alebo

kvalifikovaný servisný technik.

Indikátor preťaženia plošiny

Blikajúci indikátor signalizuje
preťaženie plošiny. Motor sa
vypne a nebude možné

používať žiadne funkcie.

Znižujte hmotnosť záťaže
plošiny, kým indikátor

nezhasne, a potom znovu
naštartujte motor.

Výstraha pri kontakte (ak je vo výbave)

Výstraha pri kontakte je navrhnutá tak, aby
upozornila personál na zemi, keď sa operátor

dotkne ovládacieho panela plošiny, čo preruší
pohyb ramena, zaznie zvuková výstraha a začnú
blikať indikátory.

Po uvoľnení lanka výstrahy pri kontakte sa na
plošine deaktivujú funkcie zdvíhania a jazdy.

Zvukové a vizuálne výstrahy upozornia ostatných,

že operátor môže potrebovať pomoc. Tieto

upozornenia budú aktívne, kým sa systém
neresetuje.

1 Lanko výstrahy pri kontakte sa uvoľní, čím sa

zo zásuvky spínača uvoľní aktivačný prvok.

2 Zasunutím aktivačného prvku do zásuvky

spínača prestanú blikať indikátory a vypne sa

zvuková výstraha.

1 aktivačný prvok
2 lanko výstrahy pri kontakte
3 blikajúca výstraha
4 zásuvka spínača

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

58 SX

™

-135 XC™ Č. časti 1301106SKGT

Generátor

Generátor uvediete do chodu posunutím spínača

generátora.

Poznámka: Ak počas spúšťania generátora
aktivujete nožný spínač, generátor sa do chodu

neuvedie.

Počas spúšťania generátora bude indikátor
generátora blikať. Po dokončení spúšťania

generátora zostane indikátor generátora
rozsvietený a režim prejde do chodu s vysokými
otáčkami (symbol zajaca).

Pripojte pracovný nástroj do zásuvky ističa plošiny.
V skrini generátora na podvozku točne sa

nachádza istič.

Generátor vypnete posunutím spínača generátora.
Počas procesu vypínania generátora bude
indikátor generátora blikať. Po dokončení procesu

vypínania generátora indikátor generátora zhasne
a režim prejde do chodu s nízkymi otáčkami
(symbol korytnačky).

Voľba kapacity plošiny

Rozsah pohybu sa ovláda automaticky podľa
záťaže plošiny.

Neobmedzený rozsah pohybu:
Ak je záťaž plošiny menšia než
300 kg (661 libier), svieti indikátor
neobmedzeného rozsahu pohybu.

Obmedzený rozsah pohybu:
Ak je záťaž plošiny
661 až 1 000 libier/301 až 454 kg,
svieti indikátor obmedzeného pohybu
a funkcia výložníka je obmedzená.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 59

Obrazovka LCD (ak je vo výbave)

Na obrazovke LCD sa zobrazuje počet hodín,
napätie, tlak oleja a teplota chladiva. Na
obrazovke sa tiež zobrazujú kódy porúch a ďalšie
servisné informácie.

Motor Perkins
Stroje s dieselovým motorom Perkins 854F-34T sú

vybavené režimom regenerácie, ktorý by sa mal
v prípade potreby aktivovať automaticky.

Keď je aktívny režim regenerácie, na obrazovke sa

zobrazuje správa REGEN FORCED (Vynútenie
regenerácie) a WARNING HIGH EXHAUST
SYSTEM TEMP (Varovanie: Vysoká teplota
výfukového systému). Servis sa nevyžaduje.

Po každom použití

1 Vyberte bezpečné parkovacie miesto

s pevným povrchom, bez prekážok
a premávky.

2 Zatiahnite a spustite rameno do prepravnej

polohy.

3 Otočte točňu tak, aby sa rameno nachádzalo

medzi kolesami na okrúhlom konci.

4 Otočte kľúčom do polohy vypnuté a vyberte

kľúč, aby ste zabránili neoprávnenému
použitiu.

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

60 SX

™

-135 XC™ Č. časti 1301106SKGT

Nastavenia aktivácie snímača naklonenia

Záťaž

plošiny

Uhol sklonu

podvozka

(spredu

dozadu)

Max. výška

Max. dosah

660 libier

300 kg

0°

135 stôp

41,15 m

90 stôp

27,43 m

2,5°

135 stôp

41,15 m

87 stôp

26,52 m

5°

129 stôp

39,32 m

87 stôp

26,52 m

-2,5°

136 stôp

41,45 m

86 stôp

26,21 m

-5,0°

133 stôp

40,54 m

86 stôp

26,21 m

1 000 libier

454 kg

0°

123 stôp

37,49 m

78 stôp

23,77 m

2,5°

124 stôp

37,8 m

75 stôp

22,86 m

5,0°

118 stôp

35,97 m

75 stôp

22,86 m

-2,5°

125 stôp

38,1 m

74 stôp

22,56 m

-5,0°

121 stôp

36,38 m

74 stôp

22,56 m

Keď svieti indikátor stroja na

svahu a znie zvuková výstraha

naklonenia, ovplyvňuje to

nasledujúce funkcie: funkcie jazdy
sú zablokované.

Funkciu jazdy môžete obnoviť
vykonaním postupu na spúšťanie
ramena (pozrite časť

Prevádzkové pokyny).

Keď je stroj v prepravnej polohe,
nachádza sa na svahu a znie
zvuková výstraha naklonenia,

ovplyvňuje to nasledujúce

funkcie: funkcie zdvíhania sú
zablokované.

Ak chcete obnoviť funkcie

zdvíhania, presuňte stroj späť na

vodorovný povrch.

Druhé vydanie • Prvá tlač Návod na obsluhu

Prevádzkové pokyny

Č. časti 1301106SKGT SX™-135 XC™ 61

Pokyny pre podpery rúr

Jednotka podpery rúr sa skladá z dvoch podpier
rúr umiestnených na protiľahlých stranách plošiny
a pripevnených k zábradliu pomocou strmeňových
skrutiek.

1 popruh
2 strmeňové skrutky
3 konzola podpery rúr
4 horná časť zábradlia plošiny
5 zvar podpery rúr
6 prostredná časť zábradlia plošiny
7 ploché podložky
8 matice s poistnou vložkou

Oboznámte sa s nasledujúcimi bodmi
a dodržiavajte ich:

 Podpery rúr sa musia montovať na vnútornej

strane plošiny.

 Podpery rúr nesmú blokovať možnosť prístupu

k ovládaciemu panelu plošiny ani vstup na
plošinu.

 Spodná časť trubice podpery rúr musí stáť na

podlahe plošiny.

 Pred montážou podpery rúr skontrolujte, či je

plošina vo vodorovnej polohe.

Montáž podpery rúr

1 Namontujte podperu rúr na každú stranu

plošiny. Postupujte podľa ilustrácie vľavo.
Skontrolujte, či spodná časť trubice podpery
rúr stojí na podlahe plošiny.

2 Z vonkajšej strany zábradlia plošiny

namontujte dve strmeňové skrutky vedúce cez
konzolu každej podpery rúr.

3 Upevnite každú strmeňovú skrutku

2 podložkami a 2 maticami.

Návod na obsluhu Druhé vydanie • Prvá tlač

Prevádzkové pokyny

62 SX

™

-135 XC™ Č. časti 1301106SKGT

Používanie podpier rúr

1 Dbajte na správny postup podľa pokynov na

používanie a montáž jednotky podpery rúr
a na bezpečné pripevnenie podpier k zábradliu
plošiny.

2 Umiestnite náklad tak, aby bol položený na

oboch podperách rúr. Náklad by mal byť
položený rovnobežne s plošinou na dĺžku.

3 Vyrovnajte náklad na podperách rúr podľa

stredu.

4 Pripevnite náklad k jednotlivým podperám rúr.

Ponad náklad natiahnite nylonový popruh.
Stlačte sponu a zasuňte do nej popruh.
Pritiahnite popruh.

5 Miernym potlačením a potiahnutím za náklad

skontrolujte bezpečné upevnenie nákladu

a podpier rúr.

6 Pri pohybe stroja musí náklad zostať

upevnený.

Nebezpečenstvo prevrátenia. Hmotnosť

jednotky podpery rúr a nákladu na podperách
rúr znižuje menovitú kapacitu plošiny stroja
a musí sa zohľadniť v celkovej záťaži plošiny.

Nebezpečenstvo prevrátenia. Hmotnosť

jednotky podpery rúr a nákladu na podperách

rúr môže viesť k obmedzeniu maximálneho
počtu osôb na plošine.

Maximálna kapacita podpery rúr

Všetky modely

200 libier

90,7 kg

Hmotnosť jednotky podpery rúr

21 libier

9,5 kg

Používanie podpier panelov

1 Pripevnite obe podpery panelov k plošine.
2 Umiestnite náklad tak, aby bol podopretý

oboma podperami panelov.

3 Vyrovnajte náklad podľa stredu plošiny.
4 Pripevnite náklad k plošine pomocou popruhu.

Pritiahnite popruh.

Druhé vydanie • Prvá tlač Návod na obsluhu

Pokyny na prepravu a zdvíhanie

Č. časti 1301106SKGT SX™-135 XC™ 63

Pokyny na prepravu a zdvíhanie

Oboznámte sa s nasledujúcimi
bodmi a dodržiavajte ich:

 Spoločnosť Genie poskytuje tieto informácie

o zabezpečení ako odporúčanie. Za správne
zabezpečenie a výber ťahača podľa predpisov
Ministerstva dopravy Spojených štátov,
ostatných miestnych predpisov a zásad
spoločnosti sú zodpovední výlučne vodiči.

 Zákazníci spoločnosti Genie, ktorí potrebujú

prepraviť zdvižnú plošinu alebo produkt
spoločnosti Genie, by sa mali obrátiť na
kvalifikovaného prepravcu so skúsenosťami

s prípravou, nakladaním a zabezpečovaním
stavebných a zdvižných zariadení
v medzinárodnej doprave.

 Nakladať stroj na korbu alebo skladať stroj

z korby môže iba kvalifikovaná obsluha
mobilnej zdvižnej pracovnej plošiny.

 Prepravné vozidlo musí byť zaparkované na

rovnom povrchu.

 Počas nakladania stroja musí byť prepravné

vozidlo zabezpečené voči prevráteniu.

 Skontrolujte, či sú kapacita vozidla, ložná

plocha a reťaze alebo remene dostatočné

vzhľadom na hmotnosť stroja. Plošiny
spoločnosti Genie sú vzhľadom na svoju
veľkosť veľmi ťažké. Hmotnosť stroja je
uvedená na štítku s výrobným číslom.

 Točňa musí byť pred prevozom zabezpečená

poistkou proti otáčaniu. Pred uvedením do
prevádzky sa točňa musí odistiť.

 Nejazdite so strojom na svahu, ktorý

prekračuje maximálne parametre naklonenia
stroja do kopca, z kopca alebo bočného
naklonenia. Pozrite si odsek Jazda na svahu
v časti Prevádzkové pokyny.

 Ak sklon ložnej plochy prepravného vozidla

prekračuje parametre maximálneho
naklonenia, stroj sa musí naložiť a vyložiť
pomocou navijaka podľa postupu popísaného
pri úkone uvoľnenia brzdy.

Uvoľnenie kolies pri ťahaní

navijakom

Zaistite kolesá, aby sa stroj neprevrátil.

Uvoľnite brzdy kolies
preklopením všetkých
štyroch odpájacích krytov

náboja pohonu.

Skontrolujte, či je ťahacie

lano správne pripevnené
k pripevňovacím bodom na
podvozku a či sa na ceste

nenachádzajú žiadne
prekážky.

Brzdy znovu aktivujete opačným postupom.

Poznámka: Záklopka na uvoľnenie kolies čerpadla
musí vždy zostať zatvorená.

Návod na obsluhu Druhé vydanie • Prvá tlač

Pokyny na prepravu a zdvíhanie

64 SX

™

-135 XC™ Č. časti 1301106SKGT

Zabezpečenie pri preprave na
vozidle alebo prívese

Pri každej preprave vždy použite poistný čap
otáčania točne.

1 Poistný čap otáčania točne

Pred prepravou otočte kľúčový prepínač do polohy
vypnuté a vyberte kľúč.

Skontrolujte, či sa na stroji nenachádzajú
uvoľnené alebo nezabezpečené časti.

Zloženie do prepravnej polohy

Poznámka: Pred zložením stroja do prepravnej
polohy sa uistite, že je výložník plne zatiahnutý, že
je rameno plne zatiahnuté, že sa točňa nachádza

medzi kolesami na okrúhlom konci a že sú
nápravy plne zatiahnuté.

1 Prevezte a umiestnite stroj na ložnú plochu

a opusťte plošinu.

2 Na pozemnom ovládacom paneli vytiahnite

červené tlačidlo núdzového zastavenia do

polohy zapnuté.

3 Otočte kľúčový prepínač do polohy ovládania

z pozemného panelu.

4 Zasuňte kľúč do kľúčového prepínača

Núdzový režim/opätovné uvedenie do

prevádzky umiesteného na boku skrine

pozemného ovládania. Otočte kľúčom do
polohy Núdzový režim, P22.

5 Naštartujte motor.

Druhé vydanie • Prvá tlač Návod na obsluhu

Pokyny na prepravu a zdvíhanie

Č. časti 1301106SKGT SX™-135 XC™ 65

6 Zdvíhajte rameno, kým nedosiahne uhol 20 až

30 stupňov. Rameno by sa malo zdvihnúť do

dostatočnej výšky, aby nenarazilo do

nákladného priestoru vozidla ani do iných
prekážok.

7 Zatlačením žltej páčky v blízkosti mechaník

otáčania aktivujte prepravnú zarážku ramena.

8 Stlačením a podržaním tlačidla aktivácie

a tlačidla spúšťania výložníka spustite rameno

výložníka. Rameno výložníka sa začne
zasúvať pod rameno. Tlačidlo spúšťania
výložníka držte stlačené aj po zastavení
ramena výložníka. Valce na zmenu výšky
výložníka a plošiny sa plne zatiahnu, aby sa
plošina zložila.

9 Spúšťajte rameno, kým sa nedostane pod

vodorovnú úroveň. Kontrolujte indikátor
zloženia primárneho ramena umiestnený na
boku pozemného ovládacieho panelu. Keď je
rameno pod vodorovnou úrovňou, malo by
svetlo svietiť ako indikácia zloženého ramena.

10 Natiahnite nylonové popruhy cez čiernu dosku

na konci výložníka. Upevnite výložník k ložnej
ploche. Pri pripevňovaní výložníka nevyvíjajte

nadmernú silu smerom dolu.

Návod na obsluhu Druhé vydanie • Prvá tlač

Pokyny na prepravu a zdvíhanie

66 SX

™

-135 XC™ Č. časti 1301106SKGT

Obnovenie prevádzky stroja

1 Vytiahnite červené tlačidlo núdzového

zastavenia do polohy zapnuté.

2 Otočte kľúčový prepínač do polohy ovládania

z pozemného panelu.

3 Zasuňte kľúč do kľúčového prepínača

Núdzový režim/opätovné uvedenie do
prevádzky a otočte ním do polohy Núdzový
režim, P22.

4 Naštartujte motor.
5 Zdvíhajte rameno, kým nedosiahne uhol 20 až

30 stupňov. Rameno by sa malo zdvihnúť do
dostatočnej výšky, aby nenarazilo do

nákladného priestoru vozidla ani do iných
prekážok.

6 Vytiahnutím žltej páčky uvoľnite prepravnú

zarážku ramena v blízkosti mechaník
otáčania.

7 Zdvíhajte rameno výložníka, kým sa plošina

nevysunie spod ramena, lomená páka sa

neprestane pohybovať a zdvíhací valec
výložníka sa nezačne vysúvať.

8 Ak plošina nie je vyrovnaná, vyrovnajte ju.
9 Spúšťajte rameno, kým nedosiahne uhol

menší než 10 stupňov.

10 Otočte kľúčom do behovej polohy a potom ho

vytiahnite z kľúčového prepínača Núdzový

režim/opätovné uvedenie do prevádzky. Na
pozemnom ovládacom paneli zasuňte kľúč do
kľúčového prepínača.

Druhé vydanie • Prvá tlač Návod na obsluhu

Pokyny na prepravu a zdvíhanie

Č. časti 1301106SKGT SX™-135 XC™ 67

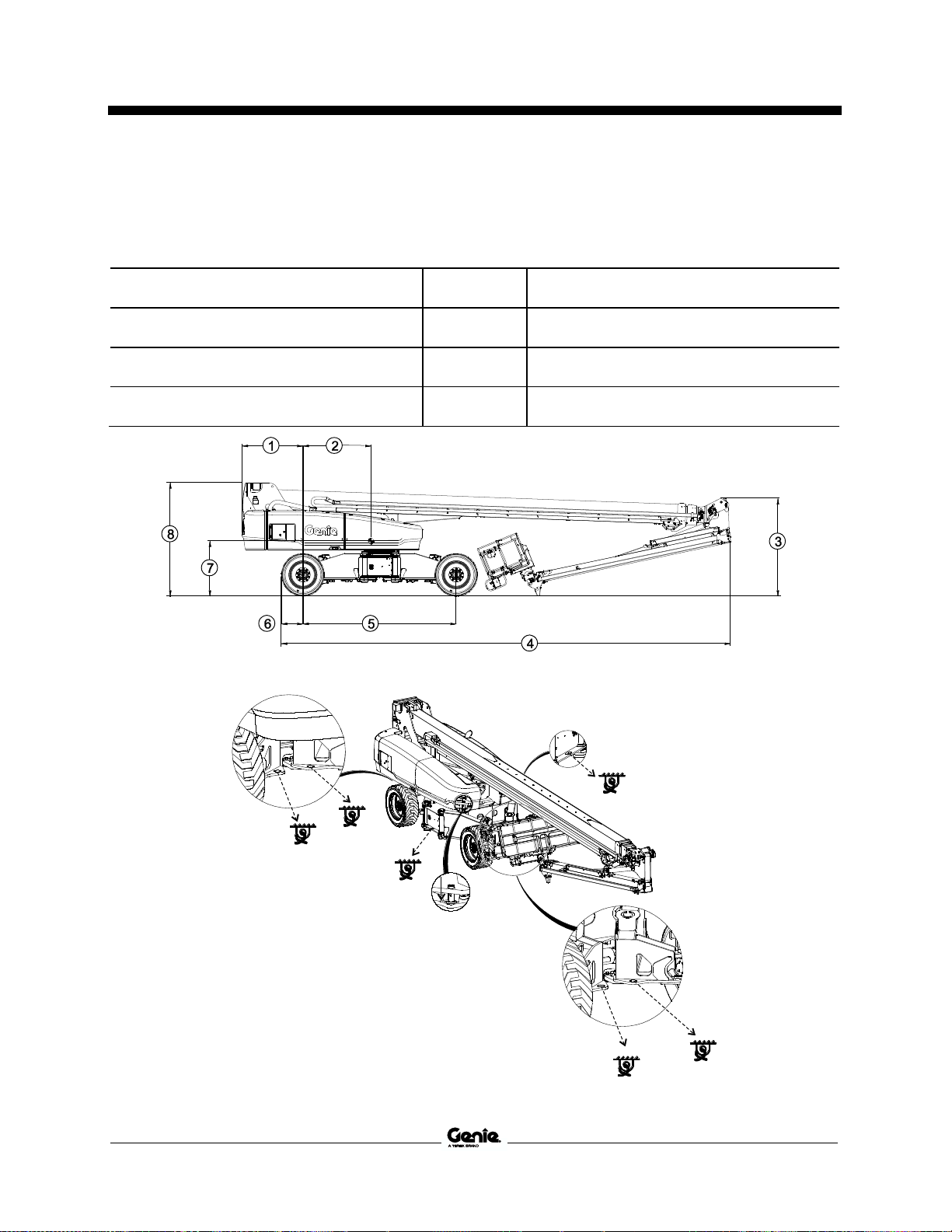

Zabezpečenie podvozka

Použite reťaze s dostatočnou nosnosťou.

Použite minimálne 6 reťazí.
Reťaze usporiadajte tak, aby sa nepoškodili.

SX-135 XC

1

6 stôp a 4 palce

1,93 m

5

13 stôp a 6 palcov

4,11 m

2

6 stôp

1,83 m

6

1 stopa a 11 palcov

0,58 m

3

8 stôp a 3 palce

2,51 m

7

4 stopy a 11 palcov

1,5 m

4

39 stôp a 7 palcov

12,06 m

8

10 stôp

3,05 m

Návod na obsluhu Druhé vydanie • Prvá tlač

Pokyny na prepravu a zdvíhanie

68 SX

™

-135 XC™ Č. časti 1301106SKGT

Vezmite na vedomie
a dodržiavajte:

 Pripevňovať stroj môžu iba kvalifikovaní

mechanici.

 Zdvíhať stroj môžu len certifikovaní žeriavnici

výhradne v súlade s príslušnými nariadeniami
na používanie žeriavov.

 Skontrolujte, či sú kapacita žeriavu, ložná

plocha a popruhy alebo laná dostatočné

vzhľadom na hmotnosť stroja. Hmotnosť stroja
je uvedená na štítku s výrobným číslom.

Pokyny na zdvíhanie

Plne vysuňte nápravy. Rameno spustite úplne
nadol a zatiahnite ho. Úplne spustite výložník.

Odstráňte všetky voľné časti na stroji.
Určite ťažisko stroja pomocou tabuľky a obrázka

na tejto strane.
Popruhy alebo laná pripevňujte iba k bodom

určeným na zdvíhanie stroja.
Upravte usporiadanie popruhov alebo lán tak, aby

sa stroj nepoškodil a bol stále vyrovnaný.

Ťažisko

Os X

Os Y

SX-135 XC

81 palcov

2,1 m

63 palcov

1,6 m

1 Os X
2 Os Y

Druhé vydanie • Prvá tlač Návod na obsluhu

Údržba

Č. časti 1301106SKGT SX™-135 XC™ 69

Údržba

Oboznámte sa s nasledujúcimi
bodmi a dodržiavajte ich:

 Operátor smie vykonávať iba bežné úkony

údržby určené v tomto Návode na obsluhu.

 Stanovené technické kontroly vykonávajú

kvalifikovaní servisní technici podľa predpisov

výrobcu a požiadaviek určených v popise
zodpovednosti.

 Používajte len náhradné diely schválené

spoločnosťou Genie.

Popis symbolov údržby

Na zjednodušenie pochopenia pokynov boli
v tomto návode použité nasledujúce symboly. Ak

sa na začiatku postupu údržby nachádza jeden

alebo viac symbolov, ich význam je nasledujúci.

Označuje, že na vykonanie tohto postupu

budú potrebné nástroje.

Označuje, že na vykonanie tohto postupu
budú potrebné nové súčiastky.

Označuje, že pred vykonaním tohto
postupu sa musí nechať vychladnúť motor.

Kontrola hladiny oleja v motore

Udržanie správnej hladiny oleja v motore je
dôležité pre dobrý výkon motora a jeho životnosť.
Pri používaní stroja s nesprávnou hladinou oleja
sa môžu poškodiť súčasti motora.

Poznámka: Úroveň oleja kontrolujte, keď je motor

vypnutý.
1 Skontrolujte ponornú mierku úrovne oleja.

Podľa potreby olej dolejte.

Motor Perkins 1104D-44T

Typ oleja

15W-40

Typ oleja – studené podmienky

10W-30

Motor Deutz TD2011 L04i

Typ oleja

15W-40

Typ oleja – studené podmienky

5W-30

Motor Perkins 854F-33T

Typ oleja

15W-40

Typ oleja – studené podmienky

5W-30

Motor Deutz TD2.9L

Typ oleja

15W-40

Typ oleja – studené podmienky

5W-30

Motor Deutz TCD 2.2L Stage V

Typ oleja

15W-40

Typ oleja – studené podmienky

5W-40

Návod na obsluhu Druhé vydanie • Prvá tlač

Údržba

70 SX

™

-135 XC™ Č. časti 1301106SKGT

Požiadavky na naftu

Uspokojivý výkon motora závisí od používania
kvalitného paliva. Používaním kvalitného paliva

dosiahnete nasledujúci výsledok: dlhú životnosť
motora a prijateľnú úroveň emisií výfukových
plynov.

Minimálne požiadavky na naftu pre jednotlivé
motory sú uvedené nižšie.

Motor Perkins 1104D-44T

Typ paliva

Nafta s nízkym obsahom síry (LSD)

Motor Perkins 854F-33T

Typ paliva

Nafta s mimoriadne nízkym obsahom

síry (ULSD)

Motor Deutz TD2011 L04i

Typ paliva

Nafta s nízkym obsahom síry (LSD)

Motor Deutz TD2.9L

Typ paliva

Nafta s mimoriadne nízkym obsahom

síry (ULSD)

Motor Deutz TCD 2.2L Stage V

Typ paliva

Nafta s mimoriadne nízkym obsahom

síry (ULSD)

Kontrola hladiny hydraulického
oleja

Udržanie správnej hladiny hydraulického oleja je
dôležité pre fungovanie stroja. Nesprávna hladina
hydraulického oleja môže spôsobiť poškodenie
hydraulických súčastí. Každodenné kontroly
umožnia kontrolujúcemu identifikovať zmeny
hladiny oleja, ktoré by mohli poukázať na
prítomnosť problémov v hydraulickom systéme.

1 Rameno plne spustite a zatiahnite. Potom

vypnite motor.

2 Vizuálne skontrolujte ukazovateľ stavu

umiestnený na boku nádrže hydraulického
oleja.

Poznámka: Úroveň hydraulického oleja kontrolujte,
keď je olej vychladnutý alebo má teplotu blížiacu

sa okolitej teplote.

Výsledok: Úroveň hydraulického oleja by sa

mala nachádzať medzi dvoma značkami na
štítku vedľa ukazovateľa stavu.

3 Podľa potreby olej dolejte. Nádrž neprepĺňajte.

Maximálna úroveň oleja

Minimálna úroveň oleja

Technické údaje hydraulického oleja

Typ hydraulického
oleja

Ekvivalent typu Chevron Rando

HD

Druhé vydanie • Prvá tlač Návod na obsluhu

Údržba

Č. časti 1301106SKGT SX™-135 XC™ 71

Kontrola úrovne chladiacej
kvapaliny v motore – modely
chladené chladiacou kvapalinou

Udržanie správnej úrovne chladiacej kvapaliny
motora je dôležité pre životnosť motora.
Nesprávna úroveň chladiacej kvapaliny ovplyvní
schopnosť chladenia motora a môže spôsobiť
poškodenie súčastí motora. Každodenné kontroly
umožnia kontrolujúcemu identifikovať zmeny

úrovne chladiacej kvapaliny, ktoré by mohli
poukázať na problémy v chladiacom systéme.

1 Skontrolujte hladinu chladiacej kvapaliny.

Podľa potreby kvapalinu dolejte.

Výsledok (motor Deutz TD2.9L): Hladina

kvapaliny by mala byť viditeľná na ukazovateli
stavu na odvzdušňovacej nádrži.

Výsledok (všetky ostatné modely motorov):

Úroveň kvapaliny sa musí nachádzať

v rozsahu NORMAL (normálna).

Nebezpečenstvo úrazu. Kvapalina v chladiči a

v odvzdušňovacej nádrži je pod tlakom a jej
teplota je veľmi vysoká. Pri skladaní krytu
a dopĺňaní kvapaliny postupujte opatrne.

Kontrola batérií

Správny stav batérie je dôležitý pre dobrý výkon
stroja a bezpečnosť prevádzky. Nesprávna hladina
kvapaliny alebo poškodené káble a prepojenia
môžu spôsobiť poškodenie súčastí a situácie,

v ktorých hrozí nebezpečenstvo.

Nebezpečenstvo úrazu elektrickým prúdom.

Kontakt s obvodmi pod napätím môže

spôsobiť smrť alebo vážne zranenie. Nenoste
prstene, hodinky ani iné šperky.

Nebezpečenstvo úrazu. Batérie obsahujú

kyselinu. Zabráňte vyliatiu alebo kontaktu

s kyselinou batérie. Vyliatu kyselinu batérie
neutralizujte sódou bikarbónou a vodou.

1 Používajte ochranný odev a okuliare.
2 Skontrolujte, či sú káblové prepojenia batérie

tesné a bez prejavov korózie.

3 Skontrolujte, či sú pridržiavacie svorky batérie

na správnom mieste a bezpečne pripevnené.

Poznámka: Používanie chráničov terminálov
a ochranného tmelu pomôže eliminovať koróziu na
termináloch a kábloch batérie.

Návod na obsluhu Druhé vydanie • Prvá tlač

Údržba

72 SX

™

-135 XC™ Č. časti 1301106SKGT

Predpísaná údržba

Pravidelnú údržbu musí vykonávať štvrťročne,
ročne a každé dva roky osoba, ktorá je vyškolená

a kvalifikovaná na výkon údržby tohto stroja,
v súlade s postupmi uvedenými v servisnom
návode tohto stroja.

Stroje, ktoré boli viac ako tri mesiace mimo
prevádzky, musia pred uvedením do prevádzky
prejsť štvrťročnou technickou kontrolou.

Druhé vydanie • Prvá tlač Návod na obsluhu

Technické údaje

Č. časti 1301106SKGT SX™-135 XC™ 73

Technické údaje

Model

SX-135 XC

Maximálna pracovná výška

141 stôp

43,15 m

Maximálna výška plošiny

135 stôp

41,15 m

Maximálna výška stroja
v prepravnej polohe

10 stôp

3,05 m

Maximálny horizontálny dosah

90 stôp

27,43 m

Šírka stroja so zatiahnutými

nápravami

8 stôp

a 2 palce

2,49 m

Šírka stroja s vysunutými
nápravami

12 stôp

a 11 palcov

3,91 m

Dĺžka stroja v prepravnej polohe

64 stôp

a 10 palcov

19,76 m

Dĺžka stroja v prepravnej polohe
pri doprave
(výložník v prepravnej polohe)

43 stôp

a 7 palcov

13,28 m

Maximálna kapacita plošiny,
neobmedzený rozsah pohybu

660 libier

300 kg

Maximálna záťaž
s obmedzeným rozsahom pohybu

1 000 libier

454 kg

Maximálna rýchlosť vetra

28 míľ/h

12,5 m/s

Rozchod kolies s vysunutými
nápravami

13 stôp

a 6 palcov

4,11 m

Rozchod kolies so zatiahnutými
nápravami

13 stôp

a 6 palcov

4,11 m

Svetlá výška

15 palcov

38,1 cm

Polomer otáčania s vysunutými nápravami

Vnútorný

9 stôp

a 6 palcov

2,9 m

Vonkajší

20 stôp

a 3 palce

6,17 m

Polomer otáčania so zatiahnutými

nápravami

Vnútorný

26 stôp

a 4 palce

8,03 m

Vonkajší

32 stôp

a 8 palcov

9,96 m

Otáčanie točne (v stupňoch)

360°, súvislé

Pohyb plošiny do strán pri

vysunutých nápravách

5 stôp

a 7 palcov

1,7 m

Pohyb plošiny do strán pri

zatiahnutých nápravách

3 stopy

a 9 palcov

1,14 m

Ovládacie prvky

proporcionálne, 12 V,

jednosmerný prúd

Rozmery plošiny, 6 stôp
(dĺžka x šírka)

72 × 30 palcov

183 × 76 cm

Rozmery plošiny, 8 stôp
(dĺžka x šírka)

96 × 36 palcov

244 × 91 cm

Vyrovnanie plošiny

automatické

Otáčanie plošiny

160°

Zvislé otáčanie výložníka, hore

70°

Zvislé otáčanie výložníka, dole

55°

Výstup striedavého prúdu na

plošine

štandardný

Kapacita palivovej nádrže

40 galónov

151 litrov

Hydraulický tlak, maximálny
(funkcie ramena)

2 900 psi

200 barov

Maximálny hydraulický tlak
(pomocný zdroj energie)

3 200 psi

220 barov

Systémové napätie

12 V

Veľkosť

pneumatiky

445D50/710, 18 vrstiev, FF

Hmotnosť

47 900 libier

21 727 kg

(Hmotnosť stroja závisí od konfigurácie doplnkov. Hmotnosť
konkrétneho stroja je uvedená na štítku s výrobným číslom.)

Okolitá prevádzková teplota

–20 °F až 120 °F

–29 °C až 49 °C

Pri teplote na spodnom konci rozmedzia sa vyžaduje použitie
špeciálnych hydraulických a motorových olejov.

Hluk na palube vozidla

Hladina akustického tlaku na pozemnom
pracovisku

< 91 dBA

Hladina akustického tlaku na pracovisku na plošine

< 75 dBA

Certifikovaná hladina hluku

112 dBA

Celková hodnota vibrácií, ktorým je vystavený systém

ruky/ramena, neprekračuje 2,5 m/s2.

Najvyššia hodnota kvadratického priemeru váženého
zrýchlenia, ktorému je celé teleso vystavené, neprekračuje

0,5 m/s2.

Parameter maximálneho naklonenia, prepravná poloha,
4WD (pohon štyroch kolies)

Protiváha do kopca

35 %

19°

Protiváha z kopca

35 %

19°

Bočné naklonenie

25 %

14°

Rýchlosť jazdy

Rýchlosť stroja v prepravnej

polohe

2,7 míle/h

40 stôp/11,8 s

4,3 km/h

12 m/11,8 s

Rýchlosť jazdy, so
zdvihnutým alebo
vysunutým ramenom

0,4 míle/h

40 stôp/68 s

0,65 km/h
12 m/68 s

Údaje o zaťažení podkladu

Maximálne zaťaženie

pneumatík

26 400 libier

11 975 kg

Kontaktný tlak pneumatík

130 psi

9,13 kg/cm2

896 kPa

Tlak na využitej ploche
(vysunuté nápravy)

222 psf

1 082 kg/m2

10,62 kPa

Tlak na využitej ploche
(zatiahnuté nápravy)

351 psf

1 712 kg/m2

16,79 kPa

Poznámka: Údaje o zaťažení podkladu sú približné
a nezahŕňajú rozličné konfigurácie doplnkov. Môžu sa používať
len s primeranými koeficientmi bezpečnosti.

Stratégiou spoločnosti Genie je neustále zdokonaľovanie
produktov. Technické údaje produktov sa môžu meniť bez

upozornenia.

Návod na obsluhu Druhé vydanie • Prvá tlač

Technické údaje

74 SX

™

-135 XC™ Č. časti 1301106SKGT

SX-135 XC Graf rozsahu pohybu

Maximálna kapacita plošiny

1

660 libier/300 kg

2

1 000 libier/454 kg

Max. výška

Max. dosah

3

150 stôp

45,72 m

21

-10 stôp

-3,05 m

4

140 stôp

42,67 m

22

0 stôp

0 m

5

130 stôp

39,62 m

23

10 stôp

3,05 m

6

120 stôp

36,58 m

24

20 stôp

6,1 m

7

110 stôp

33,53 m

25

30 stôp

9,14 m

8

100 stôp

30,48 m

26

40 stôp

12,19 m

9

90 stôp

27,43 m

27

50 stôp

15,24 m

10

80 stôp

24,39 m

28

60 stôp

18,29 m

11

70 stôp

21,34 m

29

70 stôp

21,34 m

12

60 stôp

18,29 m

30

80 stôp

24,39 m

13

50 stôp

15,24 m

31

90 stôp

27,43 m

14

40 stôp

12,19 m

15

30 stôp

9,14 m

16

20 stôp

6,1 m

17

10 stôp

3,05 m

18

0 stôp

0 m

19

-10 stôp

-3,05 m

20

-20 stôp

-6,1 m

Druhé vydanie • Prvá tlač Návod na obsluhu

Technické údaje

Č. časti 1301106SKGT SX™-135 XC™ 75

Contents of EC Declaration of Conformity

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions

of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard
EN280 as described in EC type-examination certificate <variable field> issued by:

Kuiper Certificering B.V.
Van Slingelandtstraat 75, 7331NM
Apeldoorn
Netherlands
NB number 2842

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6­2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard
EN ISO 3744, internal combustion engine only.

Test Report:
This machine has been tested and passed the following categories per EN 280:2013+A1:2015 clause

6.3 prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:
Genie Industries B.V

Boekerman 5,
4751 XK Oud Gastel,
The Netherlands

Empowered signatory:

Place of Issue: <variable field>
Date of Issue: <variable field>

SX™-135 XC™

Č. časti 1301106SKGT

Návod na obsluhu

Druhé vydanie • Prvá tlač
