Genie SX-135 XC Operator's Manual [ar]

Page 1

دليل المشغل

	نطاق الرقم التسلسلي
CE	من الرقم SX135H-101	SX™-135 XC™
مع معلومات الصيانة
ترجمة الإرشادات الأصلية First Edition Second Printing Part No. 1273021ARGT

Page 2

المحتويات

1	مقدمة
4	تعريفات الرموز وملصقات الخطر .
6	السلامة العامة
9	السلامة الشخصية
10	السلامة في منطقة العمل
18	قائمة تفسيرية
19	أدوات التحكم
27	الفحوصات
42	تعليمات التشغيل
55	تعليمات النقل والتحميل
61	الصيانة
64	المواصفات

حقوق الطبع © لعام 2016 شركة Terex Corporation

الإصدار الأول: الطباعة الثانية، ديسمبر 2017 تُعد Genie علامة تجارية مسجلة لشركة Terex South Dakota, Inc في الولايات المتحدة الأمريكية والعديد من الدول الأخرى.

تُعد "SX" و"XC" علامتين تجاريتين لشركة .Terex South Dakota, Inc

يتوافق مع التوجيه الأوروبي EC Directive 2006/42/EC راجع إعلان المفوضية الأوروبية للمطابقة

Page 3

مقدمة

حول هذا الدليل

تقدر شركة Genie اختيارك لآلتنا لاستخدامها في تطبيقاتك. والأولوية التي تحتل المرتبة الأولى لدينا هي سلامة المستخدم، والتي تتحقق على الوجه الأمثل من خلال جهودنا المتضافرة. هذا الكتاب هو دليل التشغيل والصيانة اليومية لمن يستخدم أو يشغل آلة Genie.

يجب اعتبار هذا الدليل جزءًا لا يتجزأ من الآلة ويجب أن يظل مرفقًا بالآلة في جميع الأوقات. إذا كانت لديك أية استفسارات، فتواصل مع شركة Genie.

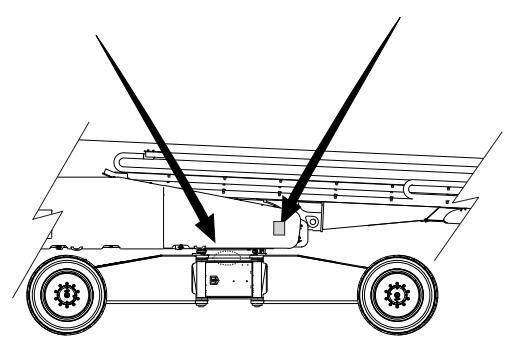

التحقق من المنتج يوجد الرقم التسلسلي للألة في ملصق المسلسل.

ملصق المسلسل الرقم التسلسلي (الواقع تحت الغطاء) المطبوع على الشاسيه

الاستخدام المقصود

تستخدم هذه الآلة فقط في رفع أفراد العمل بالإضافة إلى أدواتهم والمواد المتعلقة بهم إلى موقع عمل هوائي.

توزيع النشرات والامتثال

تمثل سلامة مستخدمي المنتجات أهمية قصوى بالنسبة لشركة Genie. توزع شركة Genie على الوكلاء ومالكي الألات نشر ات متنوعة تحتوي على معلومات مهمة خاصة بأمور السلامة والمنتجات.

تتعلق المعلومات الواردة في النشرات بآلات معينة تستخدم طراز الآلة والرقم التسلسلي.

يعتمد توزيع النشرات على المالك الحالي المسجل ووكيله ولذا من المهم تسجيل آلنك والاحتفاظ بأحدث معلومات الاتصال.

لضمان سلامة العاملين واستمر ار التشغيل الموثوق للآلة، تأكد من الامتثال إلى الإجراءات المشار إليها في النشر ات ذات الصلة.

Page 4

مقدمة

الاتصال بالمصنّع

قد يكون من الضروري في بعض الأحيان الاتصال بشركة Genie. وعندما تقوم بذلك، تجهز برقم الطراز والرقم التسلسلي للآلة بالإضافة إلى اسمك ومعلومات الاتصال الخاصة بك. على الأقل، يجب الاتصال بشركة Genie في الحالات التالية:

الإبلاغ عن حادثة

الأسئلة المتعلقة باستخدامات المنتجات والسلامة

المعابير والمعلومات الخاصنة بالامتثال التنظيمي

تحديثات المالك الحالي، مثل التغييرات التي تطرأ على ملكية الألة أو على معلومات الاتصال الخاصة بك. راجع نقل ملكية الألة، أدناه.

نقل ملكية الآلة

استغراق بعض الدقائق في تحديث معلومات المالك يضمن لك الحصول على المعلومات المهمة المتعلقة بالسلامة والصيانة والتشغيل التي تنطبق على التك.

يرجى تسجيل ألتك بزيارتنا على موقع الويب على www.genielift.com أو بالاتصال بنا على الرقم المجاني 1800-536-1800.

خطر

قد ينجم عن عدم اتباع التعليمات وقواعد السلامة الواردة بهذا الدليل التعرض للموت أو الإصابة الخطيرة.

لا تقم بعملية التشغيل ما لم:

انتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تجنب المواقف الخطيرة.

تعرّف على قواعد السلامة وافهمها قبل الانتقال إلى القسم التالي.

2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.
أي تقرأ وتفهم وتلتزم بتعليمات المصنّع وأيضًا بقواعد السلامة أي دليلي السلامة المشغل وملصقات الآلة.
تقرأ وتفهم وتلتزم بقواعد السلامة الخاصة بصاحب العمل وأيضًا قواعد السلامة في موقع العمل.
🗹 🛛 تقرأ جميع القواعد الحكومية القابلة للتطبيق وتفهمها وتلتزم بها.
- 🗹 تتدرب تدريبًا مناسبًا على التشغيل الأمن للألة.

Page 5

مقدمة

صيانة لافتات السلامة

استبدل أي لافتات مفقودة أو تالفة تتعلق بالسلامة. اجعل سلامة المشغل في ذهنك على الدوام. استخدم الماء والصابون المخفف في تنظيف لافتات السلامة. لا تستخدم منظفات تعتمد على المذيبات حيث إنها قد تتسبب في تلف مادة لافتة السلامة.

تستخدم الملصقات الموجودة على هذا المنتج الرموز والرموز اللونية والكلمات التعبيرية لتحديد ما يلي:

رمز تنبيه السلامة — ويستخدم لتنبيهك لمخاطر التعرض للإصابات الشخصية المحتملة. التزم بجميع رسائل السلامة التي تتبع هذا الرمز لتجنب الموت أو الإصابة المحتملة.

تشير إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الوفاة أو الإصابة الخطيرة.

تشبر إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الإصابة المسلطة أو المتوسطة.

Page 6

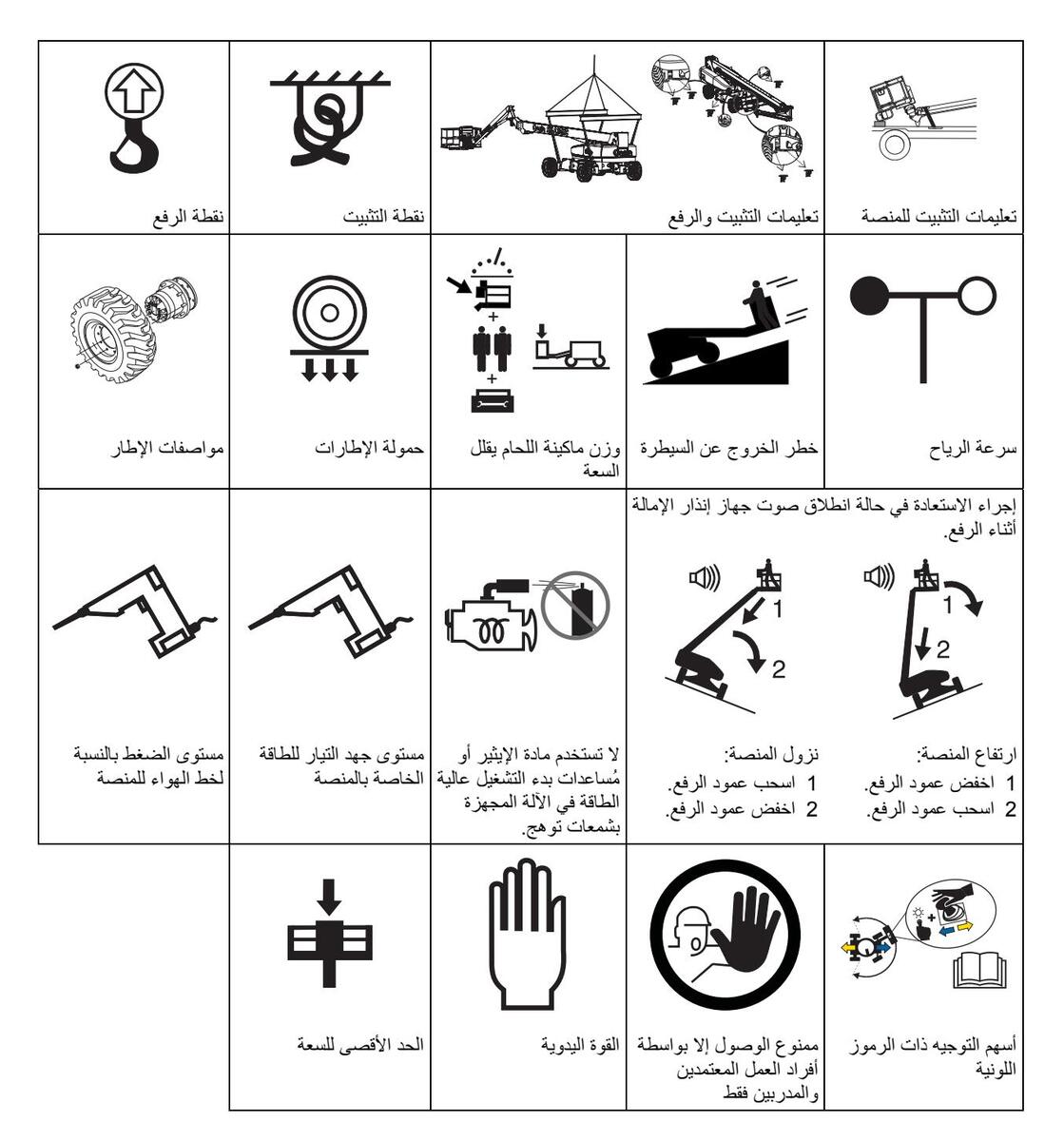

تعريفات الرموز وملصقات الخطر



حطر الاصطدام	العانق العلوي	حطر الانسحاق	ابتعد عن الاجراء المتحركة	حطر الانسحاق
			T S
خطر الانقلاب	خطر الانقلاب	خطر الانقلاب	حافظ على المسافات المطلوبة	خطر الصعق بالكهرباء
) Here			⋧⇔ৠ
اقرأ دليل الخدمة	اقرأ دليل المشغل	فصل البطارية	تجنب التلامس	خطر الصعق بالكهرباء
			STOP
مطفأة حر ائق	خطر الاحتراق	خطر الانفجار	ممنوع التدخين. ممنوع تواجد مصادر اللهب. إيقاف المحرك.	خطر الانفجار
				Jacky,
حلقات تثبيت الحبل	ممنوع التخطي	خطر الانفجار	ممنوع التدخين	خطر الحريق

Page 7

تعريفات الرموز وملصقات الخطر

Page 8

السلامة العامة

Page 9

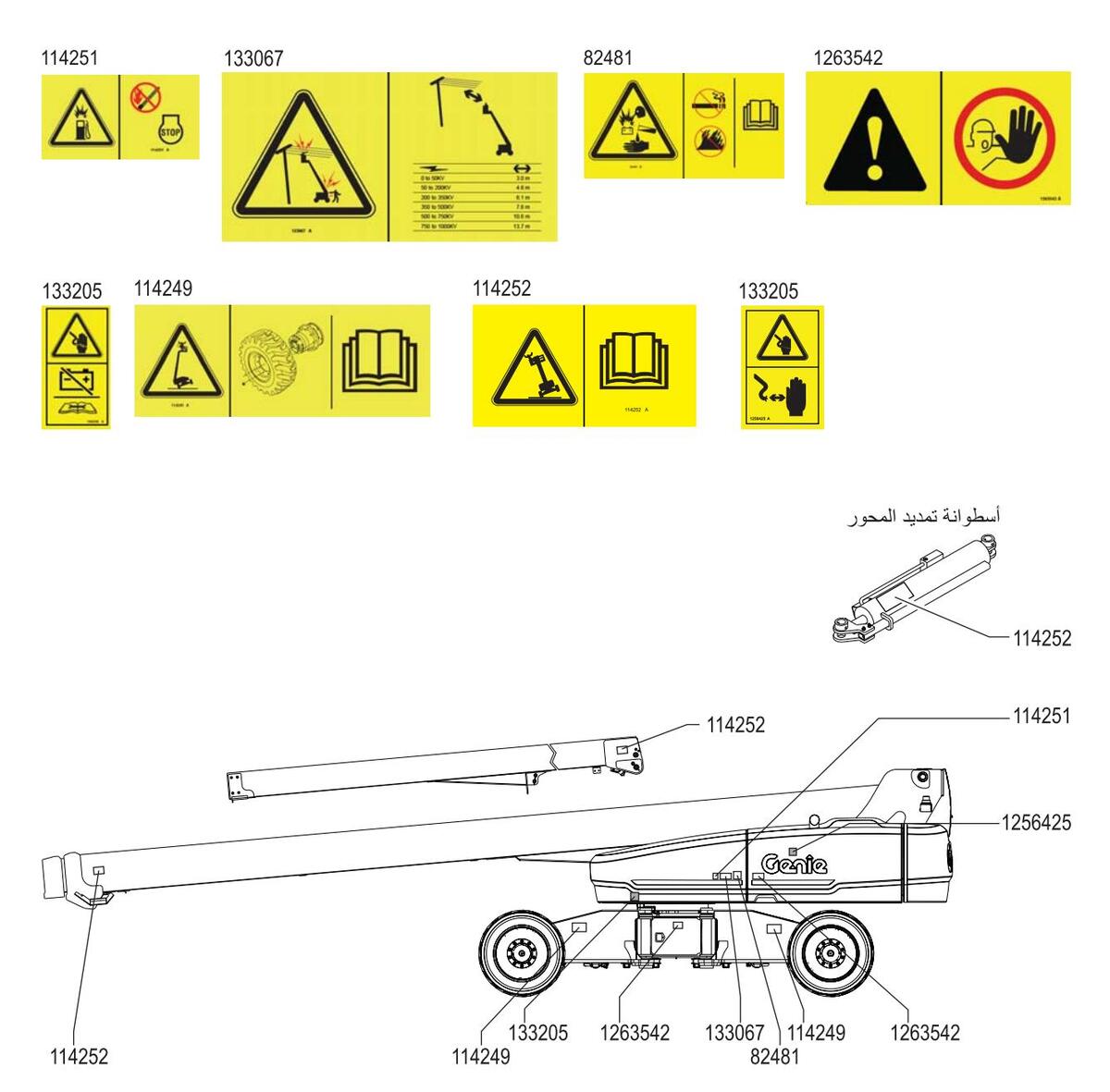

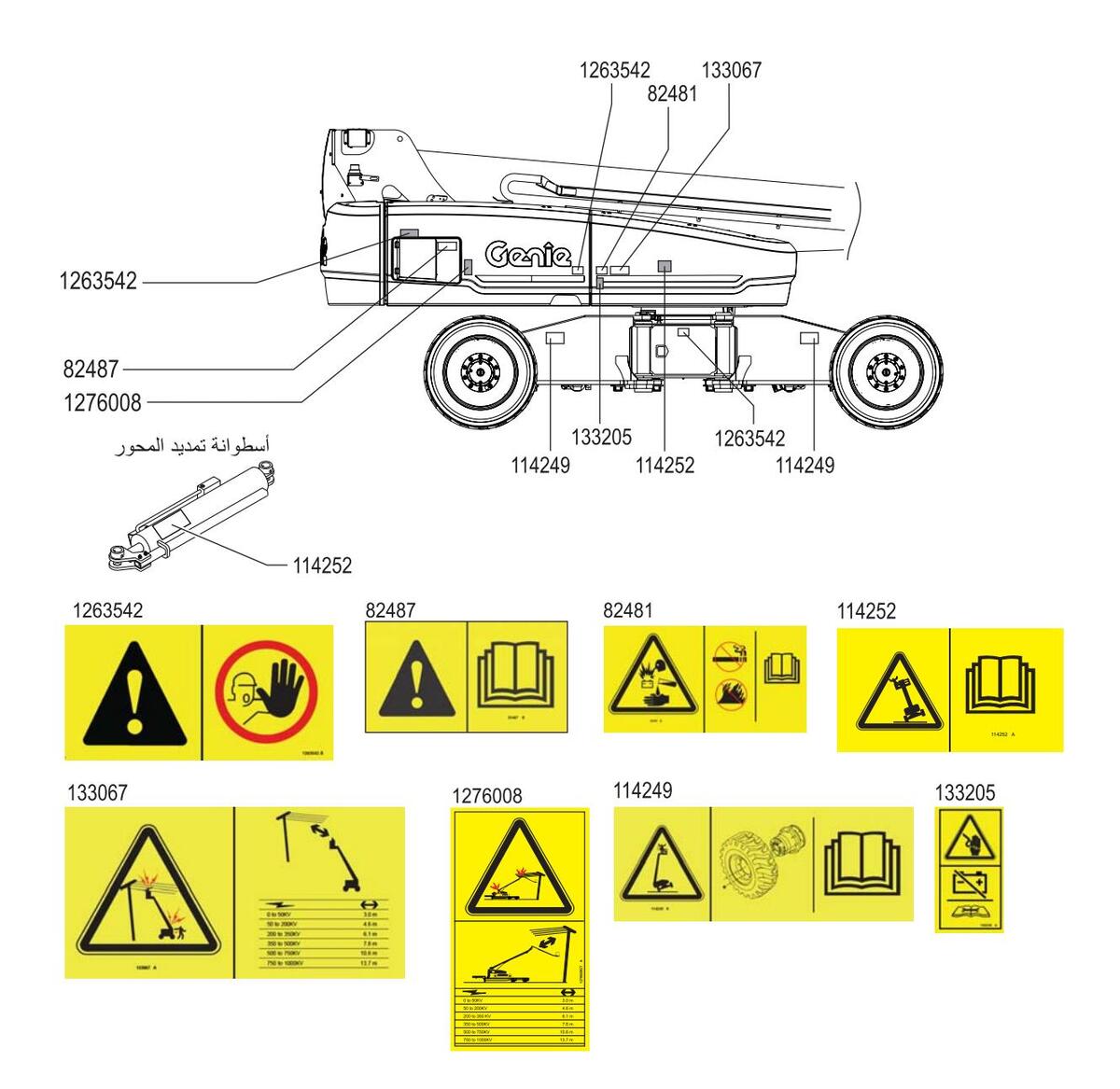

-133067

-82487

السلامة العامة

Page 10

دليل المشغل

السلامة العامة

Page 11

السلامة الشخصية

الحماية الشخصية من السقوط

يشترط وجود المعدات الشخصية للحماية من السقوط (PFPE) عند تشغيل هذه الألة.

يتعين على ركاب المنصة ارتداء حزام الأمان أو عدة الأمان التي تتوافق مع التنظيمات الحكومية. قم بتوصيل الحبل بحلقة التثبيت المتوفرة في المنصة.

يتعين على المشغلين الالتزام بقواعد صاحب العمل وموقع العمل والقواعد الحكومية التي تتعلق باستخدام معدات الحماية الشخصية.

يتعين أن تكون جميع المعدات الشخصية للحماية من السقوط (PFPE) متوافقة مع القواعد الحكومية المعمول بها ولا بد من إجراء الاختبارات عليها واستخدامها بالتوافق مع تعليمات المصنِّع للمعدات الشخصية للحماية من السقوط (PFPE).

Page 12

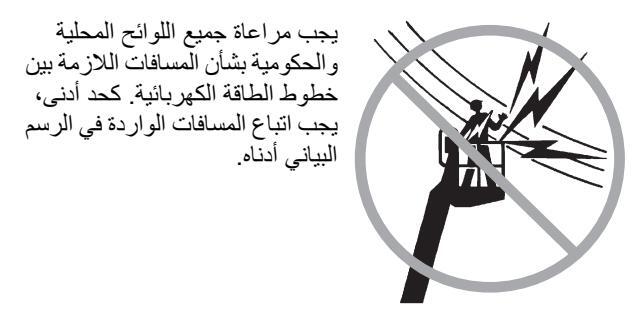

۸ مخاطر الصعق بالكهرباء

هذه الألة غير معزولة كهربيًا ولا توفر الحماية من الاتصال أو الاقتراب من التيار الكهربي.


المسافة المطلوبة	فولتية خط الكهرباء
3.05 م	من 0 إلى 50 كيلو فولت
4.60 م	من 50 إلى 200 كيلو فولت
6.10 م	من 200 إلى 350 كيلو فولت
7.62 م	من 350 إلى 500 كيلو فولت
10.67 م	من 500 إلى 750 كيلو فولت
13.72 م	من 750 إلى 1,000 كيلو فولت

ترك متسعًا لحركة المنصة وخط الكهرباء بالتأرجح أو الارتخاء وتوخ الحذر من الرياح القوية أو العاتية.

ابق بعيدًا عن الآلة إذا اتصلت بخطوط طاقة موصلة بالتيار الكهربي. يتعين على أفراد العمل الموجودين على الأرض أو في المنصة عدم لمس أو تشغيل الآلة إلا بعد إيقاف تشغيل خطوط الطاقة الكهربانية.

يجب عدم تشغيل الآلة أثناء الرعد أو العواصف. لا تستخدم الآلة كطرف تأريض لعملية اللحام.

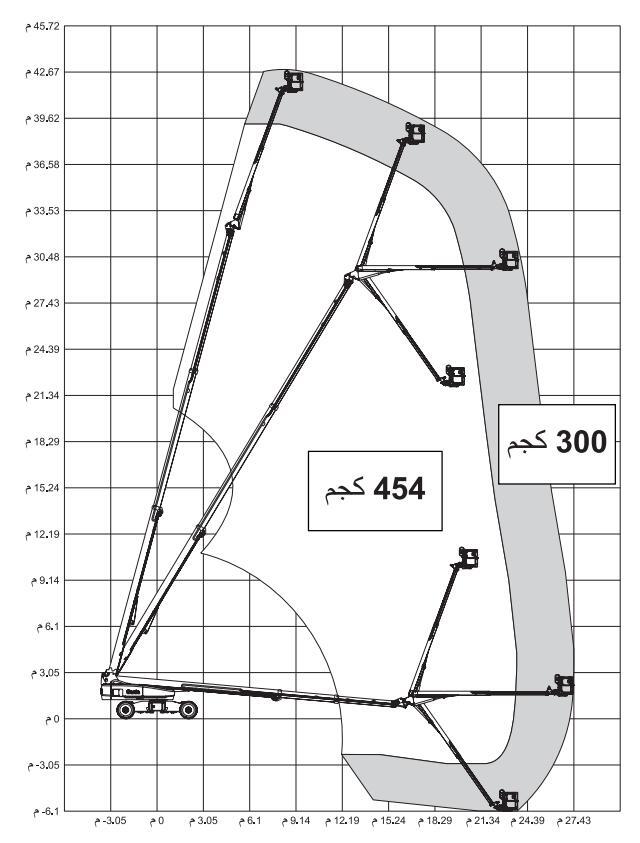

A مخاطر الانقلاب

يجب ألا يتجاوز الأشخاص والمعدات والمواد الموجودة في المنصة الحد الأقصى لقدرة استيعاب المنصة لمدى الحركة المحدد أو غير المحدد.

6 200	ž
300 كجم	الحد الاصلى تشتعه المنصة. محال حركة غير مقتد
2	الحد الأقصى للأفراد المتواجدين في المنصة
454 کجم	الحد الأقصى لسعة المنصة
	مجال حركة مقيّد
3	الحد الأقصى للأفراد المتواجدين في المنصة

إذا تم اختيار مدى الحركة المحدد بالنسبة لسعة المنصبة القصوى، فلا تحرك المنصة إلى المنطقة الخاصة بمدى الحركة غير المحدد.

لا تتجاوز السعة القصوي المختارة للمنصة.

لا تُركِّب منصبة ذات وزن مقدر 300 كجم (مدى حركة غير محدد) أو 454 كجم (مدى حركة محدد) بالآلات ذات الحمولات المقدرة الأخرى. انظر العلامة النسلسلية التي توضح الحد الأقصى من الحمولة المقررة.

Page 13

سيعمل وزن الأدوات الاختيارية والملحقات، مثل حوامل الأنبوب في حالة انطلاق صوت جهاز إنذار الإمالة عندما تكون المنصبة مرفوعة، وماكينات اللحام على تقليل السعة المقررة للمنصة ويتعين طرحه من سعة توَّخ الحرص الشديد. وحدد حالة عمود الرفع على المنحدر كما هو موضح أدناه. ثم اتبع الخطوات لخفض عمود الرفع قبل الانتقال إلى سطح ثابت ً المنصَّة. انظر الملصقات المرفقة مع الأدوات الاختيارية والملحقات. مستور ولا تقم بتدوير عمود الرفع أثناء عملية الخفض. في حالة استخدام الكماليات، يرجى قراءة الملصقات والتعليمات والأدلة يجب عدم استخدام وضع الاستعادة إلا بواسطة أفراد العمل المعتمدين الملحقة بهذه الكماليات وفهمها والالتزام بها. والمدربين فقط لا ترفع أو تمد عمود الرفع ما لم تكن في حالة انطلاق صوت جهاز إنذار الإمالة أثناء الآلة متبتة على سطح ثابت ومستوٍ. п 1))) صعود المنصة: 1 اخفض عمود الرفع. 2 اسحب عمود الرفع. في حالة انطلاق صوت جهاز إنذار الإمالة أثناء ي انخفاض المنصة: اسحب عمود الرفع. 1 2 اخفض عمود الرفع. لا ترفع عمود الرفع في حالة تجاوز سرعات الرياح 12.5 م/ث. إذا تجاوزت سرعات الرياح 12.5 م/ث عندما يكون عمود الرفع مرفوعًا، لا تعتمد على جهاز تنبيه الإمالة كمؤشر للاستواء. ينطلق صوت جهاز فاخفض عمود الرفع ولاتو اصل تشغبل الآلة. إنذار الإمالة في المنصبة فقط عندما تكون الآلة على منحدر شديد.

لا تشغل الآلة أثناء هبوب الرياح القوية أو العاصفة. لا تزد من مساحة سطح المنصة أو الحمولة. فزيادة المساحة المتعرضة للرياح ستعمل على قلة استقرار الآلة.

Page 14

لا تقد الألة على الطرق غير الممهدة أو بالقرب منها أو الأسطح غير المستقرة أو الأحوال الأخرى الخطيرة عندما يكون عمود الرفع مرفوعًا أو ممددًا.

لا تستخدم الآلة كمرفاع.

لا تدفع الألة أو الأشياء الأخرى بعمود الرفع.

لا تلامس الهياكل القريبة بعمود الرفع.

لا تربط عمود الرفع أو المنصة بالهياكل القريبة.

لا تضع الحمولات خارج محيط المنصبة.

لا تغير مكونات الألة أو تعطلها بأي طريقة يمكن أن تؤثر على السلامة أو الاستقرار.

لا تستبدل أجزاء الآلة التي تمثل أهمية لاستقرار ها بأشياء مختلفة الوزن أو المواصفات.

لا تستبدل الإطار ات المركبة من المصنع بإطار ات مختلفة المواصفات أو معدل الإطار المطاطي الخارجي.

لا تستخدم الإطارات المملوءة بالهواء. هذه الألات مجهزة بالإطارات المعبأة بالرغوة. وزن العجلات يمثل أهمية للثبات.

لا تستخدم أدوات تحكم المنصة لتحرير المنصة العالقة أو المحجوزة أو الممنوعة من الحركة العادية بسبب هيكل مجاور. يتعين إخراج جميع أفراد العمل من المنصة قبل محاولة تخليص المنصة باستخدام أدوات التحكم الأرضية.

لا تعدل أو تغير منصة العمل الهوائية بدون الحصول على إذن كتابي مسبق من المصنِّع. يمكن أن يعمل توصيل المرفقات للإمساك بالأدوات أو المواد الأخرى على المنصة أو قوائم الحماية أو نظام حواجز الأمان على زيادة الوزن في المنصة ومنطقة السطح الخاصة بالمنصة أو الحمولة.

Page 15

لا تنقل الأدوات والمواد ما لم تكن موز عة بالتساوي ويمكن للشخص (الأشخاص) الموجود في المنصة أن يتناولها بأمان.

لا تستخدم الآلة على سطح أو مركبة متحركة أو متنقلة.

تأكد أن الإطارات بحالة جيدة وأن صواميل العجلات مربوطة بشكل صحيح.

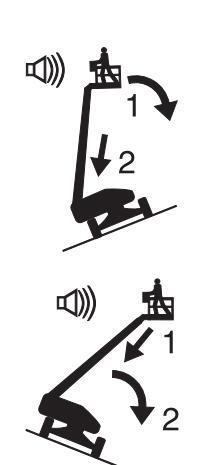

A مخاطر التشغيل على المنحدرات

لا تقد الآلة على منحدر يتجاوز الحد الأقصى من معدل الصعود أو النزول أو الانحدار الجانبي للآلة. تنطبق معدلات الانحدار فقط على الآلات التي تكون في وضع التخزين.

	الحد الأقصى لمعدل الانحدار ، وضع التخزين
35% (19°)	هبوط المنصبة
35% (19°)	صعود المنصة
25% (14°)	الانحدار الجانبي

ملاحظة: يخضع معدل الانحدار لأحوال الأرض مع وجود شخص واحد على المنصة وقوة الجر المناسبة. قد يقلل الوزن الإضافي على المنصة من معدل الانحدار. راجع القيادة على منحدر في قسم تعليمات التشغيل.

____ Genîe . __ SX^™-135 XC^™

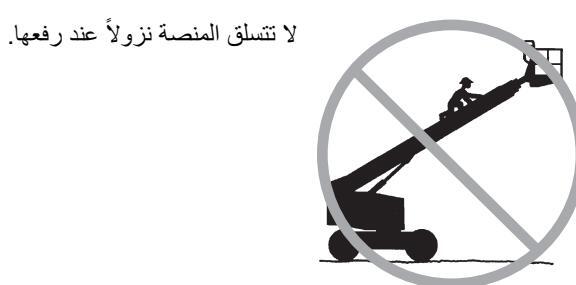

A مخاطر السقوط يتعين على ركاب المنصة ارتداء حزام الأمان أو عدة الأمان التي تتوافق مع التنظيمات الحكومية. قم بتوصيل

التنظيمات الحكومية. قم بتوصيل الحبل بحلقة التثبيت المتوفرة في المنصة.

السلامة في منطقة العمل

لا تجلس أو تقف أو تتسلق حواجز حماية المنصبة. اجعل قدمك ثابتة على أرضية المنصبة في جميع الأوقات.

احعل أر ضبة المنصة خالبة دائمًا من الركام

اخفض الحاجز النصفي لمدخل المنصة أو أغلق بوابة الدخول قبل التشغيل.

لا تدخل المنصبة أو تخرج منها ما لم نكن الآلة في وضبع التخزين والمنصبة في مستوى الأرض.

Page 16

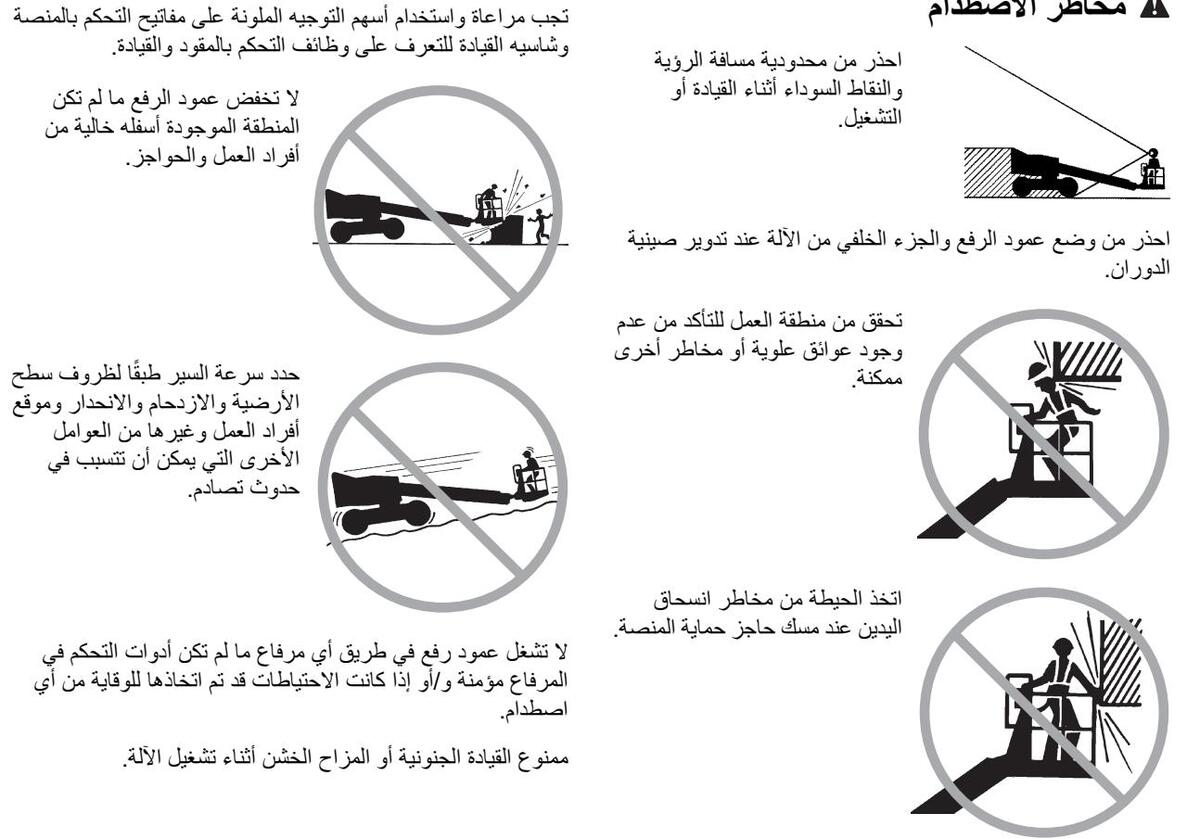

A مخاطر الاصطدام

يتعين على المشغلين الالتزام بقواعد صاحب العمل وموقع العمل والقواعد الحكومية التي تتعلق باستخدام معدة الحماية الشخصية.

Page 17

۸ مخاطر الإصابة البدنية

قم دومًا بتشغيل الآلة في مكان جيد التهوية لتجنب التسمم بغاز أول أكسيد الكربون.

لا تشغل الألة مع تسرب زيت هيدروليكي أو هواء. يمكن للتسرب في الهواء أو التسرب الهيدروليكي أن يخترق و/أو يحرق الجلد.

الاحتكاك غير السليم بأي مكونات تحت أي غطاء يمكن أن يؤدي إلى إصابة خطيرة. يتعين وصول أفراد الصيانة المدربين فقط لحجرات التشغيل. ينصح بوصول المشغل فقط للآلة عند إجراء فحص ما قبل التشغيل. يجب أن تظل جميع الغرف مغلقة ومؤمنة أثناء التشغيل.

A مخاطر الانفجار والحريق

لا تبدأ تشغيل المحرك إذا شممت أو وجدت غاز البترول السائل (LPG) أو البنزين أو وقود الديزل أو المواد الأخرى القابلة للانفجار.

لا تعد تزويد الألة بالوقود والمحرك في وضع التشغيل.

يجب أيضًا إعادة تزويد الألة بالوقود وشحن البطارية في مكان مفتوح وجيد التهوية وخال من ألسنة الشرر أو اللهب أو السجائر المشتعلة.

لا تشغل الآلة أو تشحن البطارية في المواقع الخطيرة أو المواقع التي يمكن أن تتواجد فيها غازات أو أشياء قابلة للانفجار أو الاحتراق.

لا ترش الإيثير داخل المحركات المزودة بشمعات احتراق.

A مخاطر الآلة التالفة

لا تستخدم آلة تالفة أو آلة لا تعمل على الوجه الصحيح.

قم بعمل فحص شامل للألة قبل عملية التشغيل واختبار جميع الوظائف قبل كل وردية عمل. قم على الفور بتمييز وتسريح الألة التالفة أو التي تعاني من قصور في الوظائف من الخدمة.

تأكد من إجراء جميع أعمال الصيانة كما هو محدد في هذا الدليل ودليل الخدمة الخاص بآلات Genie.

تأكد من أن جميع الملصقات في مكانها ومقروءة.

تأكد من أن أدلة المشغل والسلامة والمسؤوليات كاملة ومقروءة بوضوح وموضوعة في حاوية التخزين الموجودة على المنصة.

A مخاطر تلف المكونات

لا تستخدم أي بطارية أو شاحن أعلى من 12 فولت لبدء تشغيل المحرك في الآلة التي تعاني من ضعف في البطارية.

لا تستخدم الألة كطرف تأريض لعملية اللحام.

لا تشغل الآلة في المواقع التي يمكن أن تتواجد فيها مجالات مغناطيسية شديدة للغاية.

Page 18

سلامة البطارية

خطر الاحتراق

البطاريات تحتوي على أحماض. ارتد دومًا الملابس الواقية مع وضع واق على العينين عند العمل مع البطاريات.

تجنب سكب أو ملامسة الأحماض الموجودة في البطارية. قم بتحبيد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز .

مخاطر الانفجار

أبق الشرر وألسنة اللهب والتبغ المشتعل بعيدًا عن البطاريات. حيث تُطلق البطاريات غازات قابلة للانفجار.

کطر الصعق بالکهرباء تجنب الاتصال بالأطراف الکهربیة.

الأنبوب على الحد من أقصى عدد ركاب مسموح به في المنصة. ضع الحمولة في المنتصف داخل محيط المنصة. اربط الحمولة في المنصة. لا تسد مدخل المنصة أو مخرجها. لا تُعِق القدرة على تشغيل أداوت التحكم في المنصة أو زر توقف الطوارئ الأحمر.

سلغ وزن محموعة حامل الأنبوب 5.9 كحم

يبلغ الحد الأقصى لسعة مجموعة حامل الأنبوب 91 كجم.

قد يعمل وزن مجموعة حامل الأنبوب والحمولة الموجودة في حوامل

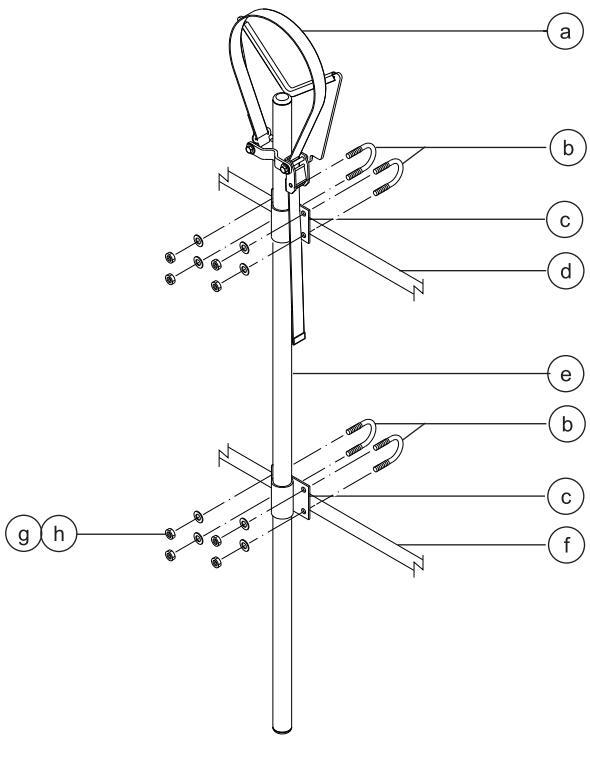

سلامة حامل الأنبوب

لا تقم بعملية التشغيل ما لم تتلق التعليمات الكافية وتكون على علم بجميع المخاطر المتعلقة بحركة المنصبة مع حمولة متدلية.

يرجى قراءة كل التحذيرات والتعليمات الملحقة بحوامل الأنبوب وفهمها والالتزام بها.

لا تتجاوز أبدًا سعة المنصة المقررة تعمل مجموعة حامل الأنبوب والوزن الموجود في حوامل الأنبوب على تقليل سعة قدرة الاستيعاب المقررة للمنصة الأمر الذي يتعين تحديده في الحمولة الكلية للمنصة.

لا تتسبب في حدوث قوة دفع أفقية أو حمولة جانبية على الآلة من خلال رفع أو خفض حمولة ثابتة أو متدلية.

خطر الصعق بالكهرباء: أبعد الأنابيب عن كل الموصلات الكهربية النشطة كهربيًا.

Page 19

A سلامة عامل اللحام

يرجى قراءة التحذيرات والتعليمات الملحقة بوحدة طاقة اللحام وفهمها والالتزام بها.

لا توصل أسلاك أو كبلات اللحام ما لم تكن وحدة طاقة اللحام مطفأة من مفاتيح التحكم في المنصة.

لا تقم بعملية التشغيل ما لم تكن كبلات اللحام موصلة بشكل صحيح وتكون ماكينة اللحام مؤرضة على النحو الصحيح.

يعمل وزن ماكينة اللحام على تقليل سعة قدرة الاستيعاب المقررة للمنصبة، الأمر الذي يجب تحديده في الحمولة الكلية للمنصبة. يبلغ وزن مزود الطاقة الخاص بماكينة اللحام 34 كجم.

لا تقم بتشغيل ماكينة اللحام ما لم تكن مطفأة الحرائق جاهزة للاستخدام الفوري، بمقتضى قانون الصحة والسلامة المهنية 1926.352(d).

قفل الآلة بعد كل استخدام

اختر موقع إيقاف آمن على أن يكون ذا سطح مستو وأن يكون خاليًا من الحواجز والحركة المرورية.
- 2 اسحب عمود الرفع واخفضه إلى وضع التخزين.
- 3 أدر صينية الدوران حتى يكون موضع عمود الرفع بين عجلات الأطراف المستديرة.
4 أدر المفتاح الدوار إلى وضع إيقاف التشغيل وانزع المفتاح للحماية من الاستخدام غير المرخص.

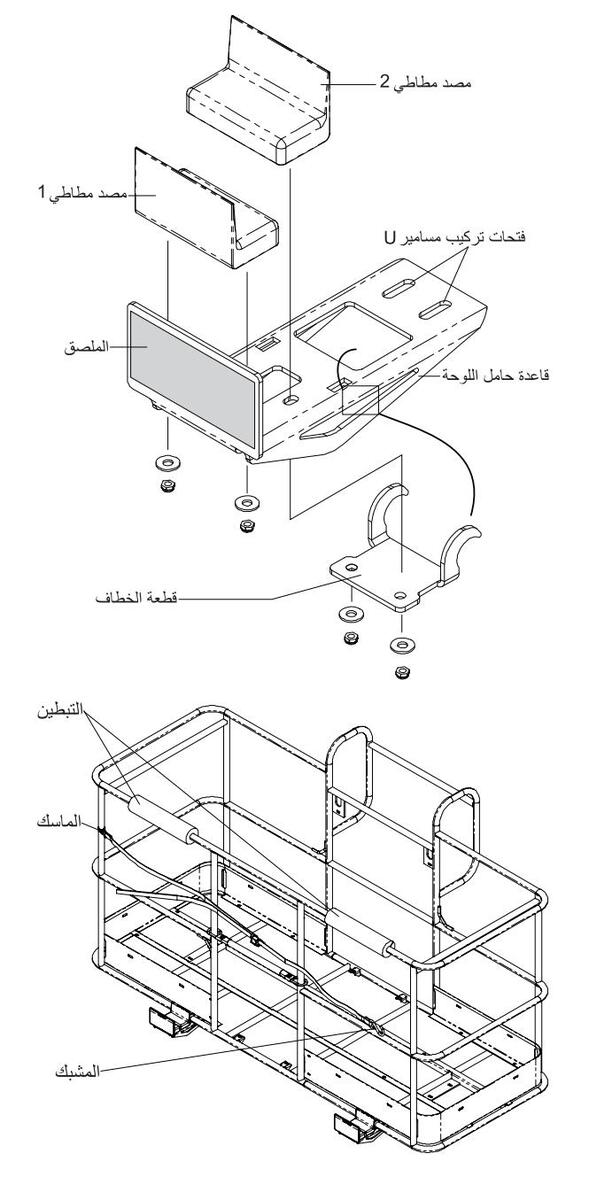

۸ سلامة حامل اللوحة

يرجى قراءة كل التحذيرات والتعليمات الملحقة بحوامل اللوحة وفهمها والالتزام بها.

لا تتجاوز أبدًا سعة المنصة المقررة يجب ألا يتعدى مجموع وزن الحوامل واللوحات والركاب والأدوات وأي معدات أخرى السعة المقررة.

تزن مجموعة حامل اللوحة 13.6 كجم.

السعة القصوى لحوامل اللوحة 113 كجم.

قد يعمل وزن حوامل اللوحة والحمولة الموجودة في حوامل اللوحة على الحد من أقصى عدد مسموح للركاب في المنصة ليصل إلى شخص واحد.

اربط الحوامل بالمنصة. اربط اللوحة أو اللوحات بنظام الحواجز بالمنصة مستخدمًا الشرائط المتوفرة.

لا تقم بعملية التشغيل ما لم تتلق التعليمات الكافية وتكون على علم بجميع المخاطر المتعلقة بلوحات الرفع.

لا تتسبب في حدوث قوة دفع أفقية أو حمولة جانبية على الآلة من خلال رفع أو خفض حمولة ثابتة أو متدلية.

الحد الأقصى للارتفاع الرأسي للوحات: 1.2 م.
- الحد الأقصى لسرعة الريح: 6.7 م/الثانية.

الحد الأقصى لمساحة اللوحة: 3 م².

Page 20

6 منصة
-7 أدوات تحكم المنصبة

Page 21

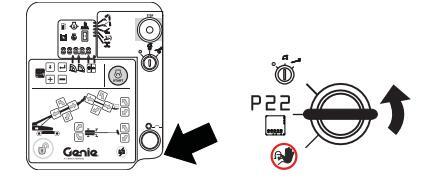

لوحة تحكم الأرضية

Page 22

لوحة تحكم الأرضية

أزرار تدوير صينية الدوران لليمين اضغط زر تدوير صينية الدوران جهة اليمين وسوف تدور صينية الدوران جهة اليمين.
2 أزرار تدوير صينية الدوران لليسار اضغط على زر تدوير صينية الدوران جهة اليسار وسوف تدور صينية الدوران جهة اليسار.
3 زر خفض عمود الرفع اضغط على زر تحريك عمود الرفع لأسفل وسيتم خفض عمود الرفع.
4 زر سحب عمود الرفع اضغط على زر سحب عمود الرفع وسيتم سحب عمود الرفع.
5 زر رفع عمود الرفع اضغط على زر تحريك عمود الرفع لأعلى وسيتم رفع عمود الرفع.
- 6 زر مد عمود الرفع اضغط على زر مد عمود الرفع وسيتم مد عمود الرفع.
  - 7 مصباح مؤشر مدى الحركة غير المحدد تشير إضاءة المصباح إلى أن مدى الحركة غير محدد.
    - 8 أزرار التحكم في شاشة LCD
    - 9 مصباح مؤشر مدى الحركة المحدد تشير إضاءة المصباح إلى أن مدى الحركة محدد.

10 شاشة إظهار القراءة LCD

a مؤشر انخفاض مستوى الوقود
- b مؤشر ضغط زيت المحرك
  - c مؤشر درجة حرارة الماء
d مؤشر مصدر الطاقة في وضع الطوارئ
- e مؤشر سرعة المحرك (لفة في الدقيقة)
  - f عداد الساعات
  - 11 زر التوقف في حالة الطوارئ الأحمر

ادفع زر التوقف في حالة الطوارئ الأحمر إلى وضع الإيقاف لإيقاف جميع الوظائف وإيقاف تشغيل المحرك. اسحب زر التوقف في حالة الطوارئ الأحمر إلى وضع التشغيل لتشغيل الآلة.

12 أزرار تحديد سرعة الوظيفة

اضغط على زر تحديد سرعة الوظيفة لتحديد سرعة الوظيفة. عند إضاءة السهم الموجود فوق رمز السلحفاة، ستعمل وظائف الألة بسرعة منخفضة. وعند إضاءة السهم الموجود فوق رمز الأرنب، ستعمل وظائف الألة بسرعة عالية.

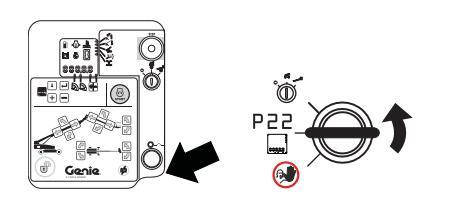

13 المفتاح الدوار لاختيار إيقاف التشغيل/التأريض/المنصة

أدر المفتاح الدوار لوضع إيقاف التشغيل وستتوقف الآلة عن العمل. أدر المفتاح الدوار إلى وضع التأريض وسوف تعمل أدوات التحكم الأرضية. أدر المفتاح الدوار إلى وضع المنصة وسوف تعمل مفاتيح التحكم في المنصة.

14 زر بدء تشغيل المحرك اضغط زر بدء تشغيل المحرك لبدء المحرك.

Page 23

15 زر سحب عمود الرفع النصفي اضغط على زر سحب عمود الرفع النصفي وسيتم سحب عمود الرفع النصفي.
- 16 زر رفع عمود الرفع النصفي اضغط على زر رفع عمود الرفع النصفي وسيرتفع عمود الرفع النصفي.
- 17 زر رفع مستوى المنصة اضغط على زر رفع مستوى المنصة وسيرتفع مستوى المنصة.
- 18 زر خفض مستوى المنصة اضغط على زر خفض مستوى المنصة وسينخفض مستوى المنصة.
  - 19 زر مد عمود الرفع النصفي اضغط على زر مد عمود الرفع النصفي وسيمتد عمود الرفع النصفي.
    - 20 قاطع دائرة كهربية بقوة 20 أمبير لدائرة النظام
      - 21 إنذار
      - 22 المفتاح الدوار للاستعادة/ التحويل
- 23 لا يستخدم موضع مفتاح التحويل إلا في ضبط استواء المنصة إذا أظهرت شاشة أدوات تحكم الأرضية أن المنصة غير مستوية (P22) وكانت أدوات التحكم في استواء المنصة لا تعمل. راجع تعليمات التشغيل. يجب عدم استخدام وضع مفتاح الاستعادة إلا بواسطة أفراد العمل المعتمدين والمدربين فقط.
- 24 زر تدوير المنصة لليمين اضغط على زر دوران المنصة جهة اليمين وسوف تدور المنصة جهة اليمين.

25 زر تدوير المنصة لليسار اضغط على زر دوران المنصة جهة اليسار وسوف تدور المنصة جهة اليسار. 26 زر مصدر الطاقة في وضع الطوارئ

استخدم مصدر الطاقة في وضع الطوارئ في حالة فشل مصدر الطاقة الرئيسي (المحرك). اضغط في نفس الوقت على زر مصدر الطاقة في وضع الطوارئ وقم بتنشيط الوظيفة المرغوبة.

27 زر خفض عمود الرفع النصفي اضغط على زر خفض عمود الرفع النصفي وسينخفض عمود الرفع النصفي. 28 زر تمكين الوظيفة

اضغط مع الاستمرار على زر تمكين الوظيفة لتمكين الوظائف في التحكم الأرضي من العمل.

Page 24

دليل المشغل

أدوات التحكم

لوحة تحكم المنصة

Page 25

Page 26

لوحة تحكم المنصة

(ر البوق اضغط على الزر وسيصدر البوق صوتًا. حرر الزر وسوف يتوقف البوق عن إصدار الصوت.
2 مصباح مؤشر عدم استواء المنصة اضبط استواء المنصة إلى أن يتوقف الضوء. سيعمل مفتاح تحويل

اصبط السواء الفلصة إلى أن يتوقف الصوع، سيعمل معاج تحويل مستوى المنصة فقط في الاتجاه الذي سيجعل المنصة في وضع استواء.

3 مصباح مؤشر ميلان الآلة تشير إضاءة المصباح إلى أن جميع الوظائف قد توقفت. انظر التعليمات الواردة في قسم تعليمات التشغيل.
- 4 مصباح مؤشر خفض عمود الرفع

قم برفع/سحب عمود الرفع إلى أن ينطفئ الضوء.

6 يستخدم في المعدة الاختيارية
7 مفتاح المولد مزود بمصباح مؤشر حرك مفتاح المولد لتشغيل المولد. حرك المفتاح مرة أخرى لإيقاف تشغيل المولد.
- 8 مفتاح مصدر الطاقة في وضع الطوارئ مزود بمصباح مؤشر

استخدم مصدر الطاقة في وضع الطوارئ في حالة فشل مصدر الطاقة الرئيسي (المحرك). اضغط على مفتاح القدم وحرك في نفس الوقت مفتاح مصدر الطاقة في وضع الطوارئ وقم بتنشيط الوظيفة المرغوبة. سيضيء مصباح المؤشر عندما يكون مصدر الطاقة في حالة الطوارئ قيد الاستخدام.

9 طرز الديزل: المصباح الإشاري لشمعة الاحتراق تشير إضاءة المصباح إلى أن شمعات الاحتراق نشطة.

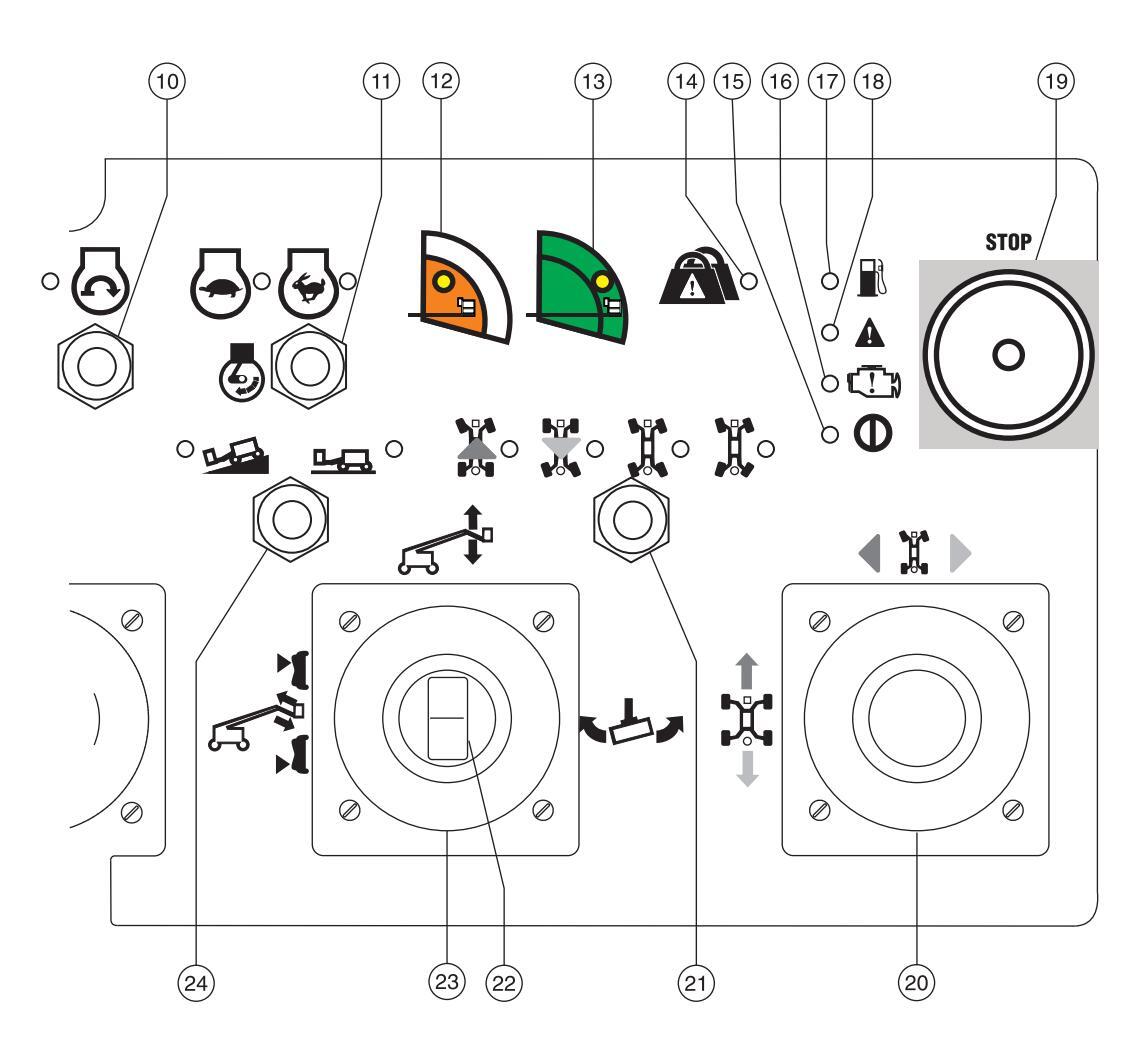

10 مفتاح تشغيل المحرك المزود بمصباح مؤشر

حرك مفتاح بدء تشغيل المحرك وسيبدأ تشغيل المحرك. سيومض مصباح مؤشر بدء تشغيل المحرك أثناء بدء تشغيل المحرك وسيظل ثابتًا بمجرد تشغيل المحرك.

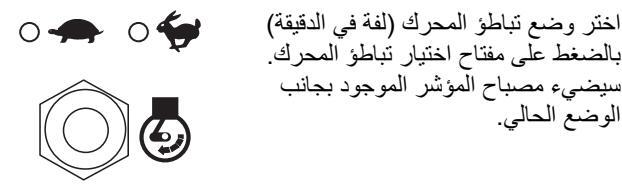

11 مفتاح اختيار تباطؤ المحرك المزود بمصباح مؤشر:

حرك هذا المفتاح لاختيار إعداد تباطؤ المحرك. إضاءة رمز الأرنب تشير إلى اختيار التباطؤ العالي. إضاءة رمز السلحفاة تشير إلى اختيار التباطؤ المنخفض.

12 مصباح مؤشر مدى الحركة المحدد تشير إضاءة المصباح إلى أن مدى الحركة محدد.
- 13 مصباح مؤشر مدى الحركة غير المحدد

تشير إضاءة المصباح إلى أن مدى الحركة غير محدد.

14 مصباح مؤشر زيادة الحمولة في المنصة

يشير المصباح الوامض إلى أن المنصة بها حمولة زائدة. سيتوقف المحرك ولن يتم تشغيل الوظائف. تخاص من الوزن الزائد إلى أن يتوقف هذا المصباح وأعد تشغيل المحرك.

15 مصباح مؤشر الطاقة إضاءة المصباح تعني أن الألة قيد التشغيل.

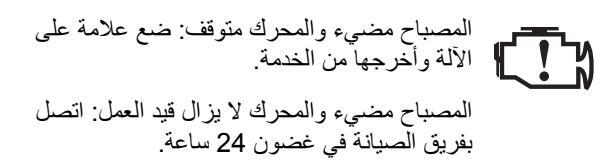

- 16 افحص مصباح مؤشر المحرك

إضاءة المصباح تعني حدوث خطأ بالمحرك.

17 مصباح مؤشر انخفاض مستوى الوقود

إضباءة المصباح تعني أن مستوى الوقود بالألة منخفض.

18 مصباح مؤشر الخطأ

إضاءة المصباح تعني حدوث خطأ بالنظام.

Page 27

19 زر التوقف في حالة الطوارئ الأحمر

20 مقبض التحكم النسبي ثنائي المحور لوظائف القيادة والتوجيه أو مقبض التحكم النسبي لوظيفة القيادة ومفتاح الضغط بالأصبع لوظيفة التوجيه.

حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق في لوحة التحكم وسوف تتحرك الآلة إلى الأمام. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر وسوف تتحرك الآلة إلى الخلف. حرك مقبض التحكم في الاتجاه المحدد بالمثلث الأزرق وسوف بالمثلث الأصفر وسوف تتحرك الآلة إلى جهة اليمين. أو حرك مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق في لوحة التحكم وسوف تتحرك الآلة إلى المام. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر وسوف تتحرك الألة إلى الخلف. الاتجاه المحدد بالسهم الأصفر وسوف تتحرك الضغط بالإصبع وسوف تسير الألة في اتجاه اليسار. الضغط بالإصبع وسوف تسير الألة في اتجاه اليسار. اضغط على الجهة اليمنى من مفتاح الضغط بالإصبع وسوف تسير الآلة في اتجاه اليمين.

21 زر اختیار وضع التوجیه مزود بمصابیح مؤشر

22 مفتاح الضغط بالإصبع لوظيفة مد/سحب عمود الرفع النصفي

1	اضغط أعلى مفتاح الضغط وسيتم سحب عمود الرفع النصفي. اضغط أسفل مفتاح الضغط وسيتم
	مد عمود الرقع النصفي.

23 مقبض التحكم النسبي ثنائي المحاور لوظائف التحكم في رفع/خفض عمود الرفع النصفي ولوظائف تدوير المنصة لليسار /لليمين

حرك مقبض التحكم لأعلى وسيتم رفع عمود الرفع النصفي. حرك مقبض التحكم لأسفل وسيتم خفض عمود الرفع النصفي.

حرك مقبض التحكم لليسار وستدور المنصة جهة اليسار . حرك مقبض لتحكم لليمين وستدور المنصة جه البمين

Page 28

24 مفتاح تحديد القيادة مزود بمصابيح مؤشر

حرك مفتاح اختيار القيادة لاختيار 🛛 🌉 01 وضع القيادة. سيضيء مصباح المؤشّر الموجود بجانب الوضع الحالي. رمز حالة ميلان الألة: تشغيل المدى المنخفض لحالات الميلان. رمز وجود الآلة على سطح مستو تشغيل المدى العالى للسرعة القصوى من القيادةً.

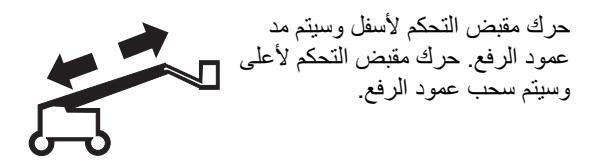

25 مقبض التحكم النسبى أحادي المحور لوظيفة مد/سحب عمود الرفع

26 مفتاح مد/سحب المحور المزود بمصابيح مؤشر

حرك مفتاح اختبار المحور لاختبار وضع المحور . سنومض مصابيح مؤشر مد وسحب المحور أثناء تحرك المحاور . سيظل مصباح مؤشر مد المحور مضيبًا عندما تكون المحاورة ممتدة تمامًا. سيظل مصبح مؤشر سحب المحور مضبئًا عندما تكون المحاورة مسحوبة تمامًا.

27 مفتاح تمكين القيادة المزود بمصياح مؤشر

قد تجاوز الإطار مستدير الطرف وأن

وظيفة القيادة قد أُعيقت. لكي تتمكن من

المركز استخدم أسهم التوجيه ذات

äŇ

الرموز اللونية الموجودة في صندوق المنصة وشاسيه القيادة لتحديد اتجاه سير

القيادة، حرك مفتاح تمكين القيادة وحرك مقبض التحكم في القيادة ببطء بعيدًا عن

28 مقبض التحكم النسبي ثنائي المحور لوظائف التحكم في عمود الرفع لأعلى/لأسفل ولوظائف دوران صينية الدوران لليسار (لليمين

حرك مقبض التحكم لأعلى وسيرتفع عمود الرفع. حرك مقبض التحكم لأسفل وسينخفض عمود الرفع.

حرك مقبض التحكم لليسار وستدور صينية الدوران جهة اليسار. حرك مقبض التحكم لليمين وستدور صينية الدوران جهة اليمين.

29 مفتاح مستوى المنصبة

مستوى المنصبة.

مستوى المنصبة لأسفل وسينخفض

Page 29

الفحوصات

أساسيات فحص ما قبل التشغيل

يتولى المشغل مسؤولية إجراء فحص ما قبل التشغيل وأعمال الصيانة الدورية.

يعد فحص ما قبل التشغيل عبارة عن فحص بالعين يقوم به المشغل قبل كل وردية عمل. و هذا الفحص مصمم لاكتشاف ما إذا كان أي شيء خطأ في الألة قبل قيام المشغل بإجراء الاختبارات الوظيفية.

ويعمل فحص ما قبل التشغيل أيضًا على تحديد ما إذا كانت إجراءات الصيانة الدورية مطلوبة أم لا. يمكن للمشغل إجراء أعمال الصيانة الروتينية المحددة في هذا الدليل فقط.

ارجع إلى القائمة الموجودة في الصفحة التالية وتحقق من جميع الأشياء.

إذا عُثر على تلف أو أي اختلاف غير مرخص به عن الحالة المستلمة من المصنع، فلا بد من تمييز الآلة وإخراجها من الخدمة.

يمكن إجراء الإصلاحات للألة فقط من خلال فني الخدمة المؤهل، وذلك طبقًا لمواصفات المصنّع. وبعد إكمال عمليات الإصلاح، يتعين على المشغل إجراء فحص ما قبل التشغيل مرة أخرى قبل المتابعة إلى مرحلة الاختبارات الوظيفية.

يتعين إجراء فحوصات الصيانة المجدولة على يد فنيي الخدمة المؤهلين، وذلك طبقًا لمواصفات جهة التصنيع ومتطلباتها المذكورة في دليل المسؤوليات.

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.

تعرف على وتفهم فحص ما قبل التشغيل قبل الانتقال إلى القسم التالي.

3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.

Page 30

فحص ما قبل التشغيل

تأكد من أن أدلة المشغل والسلامة والمسئوليات كاملة ومقروءة وفي مكان التخزين بالمنصة.
تأكد من أن جميع الملصقات في مكانها ومقروءة. راجع قسم أعمال الفحص.
التحقق من عدم وجود تسرب في الزيت الهيدروليكي ومن مستوى الزيت المناسب. أضف الزيت إذا لزم الأمر. راجع قسم الصيانة.
تحقق من عدم وجود تسرب في سائل البطارية ومن مستوى السائل المناسب. أضف الماء المقطر إذا لزم الأمر. راجع قسم الصيانة.
تحقق من عدم وجود تسرب في زيت المحرك ومن مستوى الزيت المناسب. أضف الزيت إذا لزم الأمر. راجع قسم الصيانة.
تحقق من عدم وجود نسرب في سائل تبريد المحرك ومن المستوى المناسب لسائل التبريد. أضف سائل التبريد إذا لزم الأمر. راجع قسم الصيانة.
تحقق من المكونات أو الأماكن التالية للتأكد من عدم وجود تلف أو أجزاء مثبتة بشكل غير صحيح أو مفقودة والتعديلات غير المرخصة:
- 🔲 المكونات الكهربية والأسلاك والكابلات الكهربية
- الخراطيم الهيدر وليكية والتثبيتات والأسطوانات ومجمعات العادم
  - 🔲 خزانا الوقود والسائل الهيدروليكي
  - 🔲 موتور القيادة وموتور صينية الدوران وصرر الدفع
    - 🔲 بطانات الدواسة
    - 🔲 الإطارات والعجلات
    - 🔲 المحرك والمكونات المتعلقة به
      - 📘 مفاتيح الحدود والبوق
      - 🔲 مستشعرات التدوير

مستشعرات التوجيه والمحور آلات التحذير والمصابيح (إذا كانت الآلة مزودة بها) الصواميل والمسامير القلاووظ والمثبتات الأخرى الحاجز النصفي لمدخل المنصة أو البوابة خلية حمولة المنصة مستشعر زاوية ذراع الإدارة الجرسي حلقات تثبيت الحبل حلوش في أماكن اللحام أو المكونات البنيوية انبعاجات أو تلف في الآلة مدأ أو تآكل أو أكسدة زائدة
تأكد من أن جميع المكونات البنيوية والمكونات الأخرى الهامة موجودة وأن جميع المثبتات المتعلقة والدبابيس في مكانها ومحكمة بشكل سليم.
بعد إكمال الفحص، تأكد أن جميع أغطية الغرفة في مكانها ومؤمنة.

Page 31

لا تقم بعملية التشغيل ما لم:

أي تتعلم مبادئ التشغيل الآمن للآلة المتضمنة في دليل المشغل هذا وتتدرب عليها. 1 تتجنب المواقف الخطيرة. 2 قم بإجراء فحص ما قبل التشغيل على الدوام. 3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام. تعرف على وتفهم الاختبارات الوظيفية قبل الانتقال إلى القسم التالي. 4 افحص مكان العمل.

5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات اختبار الوظائف

الاختبارات الوظيفية مصممة لاكتشاف أي قصور في الوظائف قبل دخول الألة الخدمة. لا بد أن يتبع المشغل التعليمات المتتالية لاختبار جميع وظائف الآلة.

يجب عدم استخدام الآلة التي تعاني من قصور في الوظائف. في حالة اكتشاف قصور في الوظائف، فلا بد أن يتم تمبيز الآلة وإخراجها من الخدمة. يمكن إجراء الإصلاحات للآلة فقط من خلال فني الخدمة المؤهل، وذلك طبقًا لمواصفات المصنّع.

بعد إكمال عمليات الإصلاح، يتعين على المشغل إجراء فحص ما قبل التشغيل والاختبارات الوظيفية مرة أخرى قبل إدخال الآلة إلى الخدمة.

Page 32

اختبار توقف الطوارئ

6 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل وأعد تشغيل المحرك.

اختبار المحاور القابلة للمد

ملاحظة: ابدأ هذا الاختبار بالمحاور التي تم سحبها.

7 في مفاتيح التحكم الأرضية، اضغط مع الاستمرار على زر تمكين الوظيفة واضغط على زر رفع عمود الرفع.
النتيجة: ينبغي أن يرتفع عمود الرفع بمقدار °10 تقريبًا ثم يتوقف. سيومض السهم المجاور لرمز مد المحور على شاشة LCD. لن يتم رفع عمود الرفع ما لم تكن المحاور ممتدة.
8 اضغط مع الاستمرار على زر تمكين الوظيفة واضغط على زر مد عمود الرفع.
النتيجة: يجب مد عمود الرفع 30 سم ثم يتوقف. سيومض السهم المجاور لرمز مد المحور على شاشة LCD. لن يتم رفع عمود الرفع ما لم تكن المحاور ممتدة.
9 اضغط مع الاستمرار على زر تمكين الوظيفة واضغط زر تدوير صينية الدوران جهة اليسار.
النتيجة: ستدور صينية الدوران °15 ثم تتوقف. لن تدور صينية الدوران أكثر من °15 ما لم تكن المحاور ممتدة.
10 اضغط مع الاستمرار على زر تمكين الوظيفة واضغط زر تدوير صينية الدوران جهة اليمين.
النتيجة: ستعود صينية الدوران إلى المركز وتدور °15 جهة اليمين ثم تتوقف لن تدور صينية الدوران أكثر من °15 ما لم تكن المحاور ممتدة.
11 بينما يكون عمود الرفع النصفي مسحوبًا بالكامل، اضغط مع الاستمرار على زر تمكين الوظيفة واضغط على زر مد عمود الرفع النصفي. النتيجة: إن يتم مد عمود الرفع النصفي.

Page 33

لإصدار الأول • الطباعة الثانية

دليل المشغل

الفحوصات

12 أدر المفتاح الدوار إلى التحكم بالمنصة. من مفاتيح التحكم في المنصة، حرك مقبض التحكم في القيادة في اتجاه الأمام واضغط على مفتاح تحويل مد المحور.

النتيجة: ينبغي أن تتحرك الآلة وتمتد المحاور. ستومض مصابيح مؤشر مد وسحب المحور أثناء حركة المحاور ويظل مصباح مد المحور مضيئًا عندما تكون المحاور ممتدة تمامًا.
- 13 عد إلى مفاتيح التحكم الأرضي. أدر المفتاح الدوار إلى التحكم الأرضي.
14 اضغط مع الاستمرار على زر تمكين الوظيفة واضغط على زر رفع عمود الرفع ثم زر خفض عمود الرفع.
- النتيجة: سيتم رفع عمود الرفع وخفضه بشكل طبيعي.
15 اضغط مع الاستمرار على زر تمكين الوظيفة واضغط على زر مد عمود الرفع ثم زر سحب عمود الرفع.
- النتيجة: سيتم مد عمود الرفع وسحبه بشكل طبيعي.
16 اضغط مع الاستمرار على زر تمكين وظيفة واضغط على زر تدوير صينية الدوران جهة اليسار ثم اضغط على زر تدوير صينية الدوران جهة اليمين.
- النتيجة: ستدور صينية الدوران بشكل طبيعي.
17 اضغط مع الاستمرار على زر تمكين الوظيفة واضغط على زر مد عمود الرفع النصفي ثم زر سحب عمود الرفع النصفي.
- النتيجة: سيتم مد عمود الرفع النصفي وسحبه بشكل طبيعي.

اختبر وظائف الآلة

18 لا تضغط مع الاستمرار على زر تمكين الوظيفة. حاول تنشيط زر الوظيفة الخاص بكل من عمود الرفع والمنصة.
- النتيجة: لن تعمل جميع وظائف عمود الرفع والمنصة.
- 19 اضغط مع الاستمرار على زر تمكين الوظيفة وقم بتنشيط زر الوظيفة الخاص بكل عمود رفع ومنصة.
- النتيجة: ستعمل جميع وظائف عمود الرفع والمنصة خلال دورة كاملة. سينطلق إنذار النزول أثناء خفض عمود الرفع.

اختبر مفاتيح تحكم الطوارئ

20 اضغط على زر إيقاف الطوارئ الأحمر ليكون على وضع إيقاف التشغيل لإيقاف تشغيل المحرك.
- 21 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل.
- 22 اضغط مع الاستمرار في نفس الوقت زر مصدر الطاقة في وضع الطوارئ واضغط على زر جميع وظائف عمود الرفع.

ملاحظة: للحفاظ على طاقة البطارية، اختبر كل وظيفة واحدة من خلال دورة جزئية. ۞ النتيجة: يجب أن تعمل جميع وظائف عمود الرفع.

23 ابدأ تشغيل المحرِّك.

Page 34

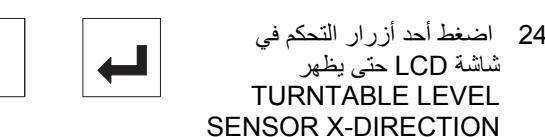

اختبار مستشعر الامالة

شاشة LCD حَتَّى يَظهر

ر لدور ان). النتيجة: ستعرض الشاشة LCD الزاوية بالدرجات.

(اتجاه-X لمستشعر مستوى صينية

25 اضغط أزرار التحكم في شاشة LCD حتى يظهر TURNTABLE LEVEL SENSOR Y-DIRECTION (اتجاه-Y لمستشعر مستوى صبنية الدور إن).
- النتيجة: ستعرض الشاشة LCD الزاوية بالدرجات.
- 26 اضغط أزرار التحكم في شاشة LCD حتى يظهر PLATFORM LEVEL SENSOR DEGREES (در جات مستشعر استواء المنصبة).
  - النتيجة: ستعرض الشاشة LCD الزاوية بالدرجات.

اختبار بيئة التشغيل

28 اضغط أحد أزرار التحكم في شاشة LCD الظاهرة حتى يتم عرض DEGREES (درجات الزاوية الأولية)

29 قم برفع عمود الرفع ولاحظ شاشة LCD.
النتيجة: ستعرض شاشة LCD زاوية عمود الرفع بالنسبة للجاذبية ي . . بالدر حات
- 30 اضغط أحد أزرار التحكم في شاشة LCD الظاهرة حتى يتم عرض LENGTH SENSOR مد مستشعر) EXTENSION CM الطول سم).

31 قم بمد عمود الرفع و لاحظ شاشة LCD.
النتيجة: ستعرض شاشة LCD طول مد مقياس فرق الجهد الخيطي.
- 32 اسحب عمود الرفع.

Page 35

الفحوصات

دليل المشغل

اختبار مفتاح القدم 88 اضغط على زر توقف الطوارئ الأحمر بالمنصة إلى وضع إيقاف التشغيل. 99 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل ولا تبدأ يتشغيل المحرك. 90 اضغط لأسفل على مفتاح القدم وحاول بدء تشغيل المحرك. 91 النتيجة: لن يبدأ المحرك في التشغيل. 91 النتيجة: لن يبدأ المحرك في التشغيل المحرك. 91 النتيجة: لن يبدأ المحرك في التشغيل. 92 النتيجة: لن يبدأ المحرك في التشغيل. 93 النتيجة: لن يبدأ المحرك في التشغيل. 94 النتيجة: لن يبدأ المحرك في التشغيل. 94 لا تضغط على مفتاح القدم وأعد تشغيل المحرك. 94 النتيجة: الن يبدأ المحرك. 95 النتيجة: الن يبدأ تشغيل المحرك. 96 النتيجة: الن يبدأ تشغيل المحرك. 97 النتيجة: الن يبدأ تشغيل المحرك. 96 النتيجة: الن يعمل أية وظائف. 96 النتيجة: الن تعمل أية وظائف.

اختبر وظائف الآلة

43 اضىغط على مفتاح القدم.

44 قم بتنشيط كل مقابض التحكم في وظائف الألة أو مفاتيح التحويل.
النتيجة: ستعمل جميع وظائف عمود الرفع والمنصة خلال دورة كاملة.

فى أدوات تحكم المنصة

اختبار توقف الطوارئ

33 أدر المفتاح الدوار إلى التحكم بالمنصة. 34 اضغط على زر توقف الطوارئ الأحمر بالمنصة إلى وضع إيقاف التشغيل. التشغيل. النتيجة: سيتوقف المحرك عن العمل ولن تعمل أي وظيفة. 35 اسحب زر توقف الطوارئ الأحمر وأعد تشغيل المحرك.

اختبار البوق

36 اضغط على زر البوق. النتيجة: يجب أن ينطلق صوت البوق. الختبر إنذار مستشعر الإمالة 37 حرك مفتاح تحويل، مثل مفتاح اختيار تباطؤ المحرك.
النتيجة: سينطلق صوت الإنذار عند مفاتيح التحكم في المنصة.

Page 36

اختبار التوجيه

45 حرك مفتاح اختيار وضع ...................................
- 46 اضغط على مفتاح القدم.
47 حرك مقبض التحكم في القيادة ببطء في الاتجاه الذي يشير إليه المثلث الأزرق في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأزرق.
النتيجة: ستدور العجلات ذات الأطراف المربعة في الاتجاه الذي تشير إليه المثلثات الزرقاء على شاسيه القيادة.
48 حرك مقبض التحكم ببطء في الاتجاه الذي يشير إليه المثلث الأصفر في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأصفر.
- النتيجة: سندور العجلات ذات الأطراف المربعة في الاتجاه الذي تشير إليه المثلثات الصفراء على شاسيه القيادة.
  - 49 حرك مفتاح اختيار وضع التوجيه واختر زر التوجيه ذا الطرف المدور (السهم الأصفر).
    - 50 اضغط على مفتاح القدم.

51 حرك مقبض التحكم ببطء في الاتجاه الذي يشير إليه المثلث الأصفر في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأصفر.
النتيجة: سندور العجلات ذات الأطراف المستديرة في الاتجاه الذي تشير إليه المثلثات الزرقاء على شاسيه القيادة.
52 حرك مقبض التحكم في القيادة ببطء في الاتجاه الذي يشير إليه المثلث الأزرق في لوحة التحكم أو اضعط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأزرق.
النتيجة: سندور العجلات ذات الأطراف المسنديرة في الاتجاه الذي تشير إليه المثلثات الصفراء على شاسيه القيادة.

54 اضغط على مفتاح القدم.
55 حرك مقبض التحكم في القيادة ببطء في الاتجاه الذي يشير إليه المثلث الأزرق في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأزرق.
النتيجة: ستدور جميع العجلات في الاتجاه الذي تشير إليه المثلثات الزرقاء على شاسيه القيادة.

Page 37

56 حرك مقبض التحكم ببطء في الاتجاه الذي يشير إليه المثلث الأصفر في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأصفر .
النتيجة: ستدور جميع العجلات في الاتجاه الذي تشير إليه المثلثات الصفراء على شاسيه القيادة.

57 حرك مفتاح اختيار وضع التوجيه واختر وضع التوجيه المنسق.

58 اضغط على مفتاح القدم.
59 حرك مقبض التحكم في القيادة ببطء في الاتجاه الذي يشير إليه المثلث الأزرق في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأزرق.
النتيجة: ستدور العجلات ذات الأطراف المربعة في الاتجاه الذي تشير إليه المثلثات الزرقاء على شاسيه القيادة. ستدور العجلات ذات الأطراف المستديرة في الاتجاه الذي تشير إليه المثلثات الصغراء على شاسيه القيادة.
60 حرك مقبض التحكم ببطء في الاتجاه الذي يشير إليه المثلث الأصفر في لوحة التحكم أو اضغط مفتاح الضغط بالإصبع في الاتجاه الذي يشير إليه المثلث الأصفر.
النتيجة: ستدور العجلات ذات الأطراف المربعة في الاتجاه الذي تشير إليه المثلثات الصفراء على شاسيه القيادة. ستدور العجلات ذات الأطراف المستديرة في الاتجاه الذي تشير إليه المثلثات الزرقاء على شاسيه القيادة.

اختبار القيادة ونظام الفرامل
- 61 اضغط على مفتاح القدم.
62 حرك ببطء مقبض التحكم في القيادة في الاتجاه المشار إليه بالسهم الأزرق على لوحة التحكم إلى أن تبدأ الآلة في التحرك ثم أعد المقبض إلى وضع المنتصف.
- النتيجة: يجب أن تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأزرق على شاسيه القيادة ثم تنتقل إلى وضع التوقف الفجائي.
63 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر على لوحة التحكم إلى أن تبدأ الآلة في التحرك ثم أعد المقبض إلى وضع المنتصف.
- النتيجة: يجب أن تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأصفر على شاسيه القيادة ثم تنتقل إلى وضع التوقف الفجائي.

ملاحظة: يجب أن تكون الفرامل قادرة على تثبيت الألة على أي منحدر تقدر على صعوده.

Page 38

اختبار نظام تمكين القيادة
64 اضغط على مفتاح القدم واخفض عمود الرفع إلى وضع التخزين.
65 أدر صينية الدوران حتى يتحرك عمود الرفع ليتجاوز العجلة ذات الأطراف المستديرة ويكون خارج المدى الظاهر على رمز تمكين القيادة.
التنيجة: لا بد أن يعمل مصباح مؤشر تمكين القيادة ويظل مضيئًا عندما يكون عمود الرفع في أي مكان خارج المدى المعروض.
- 66 حرك مقبض التحكم في القيادة بعيدًا عن المركز.
  - النتيجة: يجب ألا تعمل وظيفة القيادة.
67 حرك مفتاح تحويل تمكين القيادة وحرك مقبض تحكم القيادة ببطء بعيدًا عن المركز.
- النتيجة: يجب أن تعمل وظيفة القيادة.

ملاحظة: عندما يكون نظام تمكين القيادة قيد الاستخدام، قد تسير الآلة في الاتجاه المعاكس للطريقة التي يتم بها تحريك مقبض تحكم القيادة والتوجيه.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في أدوات تحكم المنصة وشاسيه القيادة لتحديد اتجاه السير.

أصفر

أزرق

في حالة عدم تحريك مقبض التحكم في القيادة في غضون ثانيتين من تحريك مفتاح تحويل تمكين القيادة، فلن يتم تشغيل وظيفة القيادة.

اختبار سرعة القيادة المحدودة 68 اضغط على مفتاح القدم 69 ارفع عمود الرفع بمقدار °10 فوق المستوى الأفقى. 70 حرك مقبض تحكم القيادة ببطء إلى وضع القيادة الكاملة. النتيجة: الحد الأقصى من سرعة القيادة التي يمكن الحصول عليها أثناء ارتفاع عمود الرفع الرئيسي يجب ألا يتعدى 18 سم في الثانية. ملاحظة: ستسبر الآلة مسافة 12 م في 68 ثانية. 71 اخفض عمود الرفع إلى وضع التخزين. 72 قم بإطالة عمود الرفع الأولى 1.2 م. 73 حرك مقبض تحكم القيادة ببطء إلى وضع القيادة الكاملة. النتيجة: الحد الأقصى من سرعة القيادة التي يمكن الحصول عليها اثناء ارتفاع عمود الرفع الرئيسي يجب ألا يتعدى 18 سم في الثانية. ملاحظة: ستسير الآلة مسافة 12 م في 68 ثانية. 74 اسحب عمود الرفع إلى وضع التخزين. 75 قم بمد عمود الرفع النصفي 30 سم. 76 حرك مقبض تحكم القيادة ببطء إلى وضع القيادة الكاملة. النتيجة: إن يتعدى الحد الأقصبي لسر عة القيادة التي يمكن الحصول عليها أثناء مد عمود الرفع النصفي 30 سم/الثانية.

إذا تجاوزت سرعة السير مع رفع أو مد عمود الرفع 18 سم في الثانية، فضع على الفور علامة على الألة وأخرجها من الخدمة. إذا تجاوزت سرعة القيادة مع مد عمود الرفع النصفي 30 سم في الثانية، فضع على الفور علامة على الألة وأخرجها من الخدمة.

Page 39

الإصدار الأول • الطباعة الثانية

الفحوصات

اختبار قاطع تيار إمالة القيادة
- 77 اضغط على مفتاح القدم.
مع وجود عمود الرفع في وضع التخزين الكامل، قم بقيادة الآلة على منحدر بحيث تكون زاوية الشاسيه أكبر من °4.5 مع المحور Y (من الأمام إلى الخلف).
- النتيجة: من المفترض عدم استمرار الألة في القيادة.
- أعد الآلة إلى مستوى الأرض وقم بمد عمود الرفع حوالي 91.4 سم.
- 80 قمقم بقيادة الألة على منحدر بحيث تكون زاوية الشاسيه أكبر من 5°4.5 مع المحور Y (من الأمام إلى الخلف).
النتيجة: من المفترض توقف الألة عندما تصل الألة إلى 4.5° من إمالة الشاسيه.
- 81 اسحب عمود الرفع إلى وضع التخزين أو قم بالقيادة في الاتجاه المعاكس.
  - النتيجة: من المفترض تحرك الآلة في القيادة.
  - 82 أعد الألة إلى مستوى الأرض وقم برفع عمود الرفع حوالي 15° فوق المستوى الأفقي.
- 83 قم بقيادة الآلة على منحدر بحيث تكون زاوية الشاسيه أكبر من 4.5° مع المحور Y (من الأمام إلى الخلف).
النتيجة: من المفترض توقف الألة عندما تصل الألة إلى °4.5 من إمالة الشاسيه.
- 84 اخفض عمود الرفع إلى وضع التخزين أو قم بالقيادة في الاتجاه المعاكس.
  - النتيجة: من المفترض تحرك الألة في القيادة.

85 عد إلى أرضية مستوية وضع عمود الرفع في وضع التخزين.
- 86 اضغط على مفتاح القدم.
مع وجود عمود الرفع في وضع التخزين الكامل، قم بقيادة الآلة على منحدر بحيث تكون زاوية الشاسيه أكبر من °4.5 مع المحور X (من الجانب إلى الجانب).
- النتيجة: من المفترض عدم استمر ار الألة في القيادة.
- اعد الآلة إلى مستوى الأرض وقم بمد عمود الرفع حوالي 91.4 سم.
- 89 قم بقيادة الآلة على منحدر بحيث تكون زاوية الشاسيه أكبر من °4.5 مع المحور X (من الجانب إلى الجانب).
النتيجة: من المفترض توقف الألة عندما تصل الألة إلى °4.5 من إمالة الشاسيه.
- 90 اسحب عمود الرفع إلى وضع التخزين أو قم بالقيادة في الاتجاه المعاكس.
  - النتيجة: من المفترض تحرك الآلة في القيادة.
  - 91 أعد الألة إلى مستوى الأرض وقم برفع عمود الرفع حوالي 15° فوق المستوى الأفقي.
- 92 قم بقيادة الألة على منحدر بحيث تكون زاوية الشاسيه أكبر من 4.5° مع المحور X (من الجانب إلى الجانب).
النتيجة: من المفترض توقف الألة عندما تصل الألة إلى °4.5 من إمالة الشاسيه.
- 93 اخفض عمود الرفع إلى وضع التخزين أو قم بالقيادة في الاتجاه المعاكس.
  - النتيجة: من المفترض تحرك الآلة في القيادة.
  - 94 عد إلى أرضية مستوية وضع عمود الرفع في وضع التخزين.

Page 40

اختبر مفاتيح تحكم الطوارئ

95 اضغط على زر إيقاف الطوارئ الأحمر ليكون على وضع إيقاف التشغيل لإيقاف تشغيل المحرك.
- 96 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل.
  - 97 اضغط على مفتاح القدم.
98 في نفس الوقت حرك واضغط مع الاستمرار على مفتاح مصدر الطاقة في وضع الطوارئ وقم بتنشيط جميع مقابض التحكم في الوظائف أو مفتاح التحويل أو مفتاح الضغط بالأصبع.

ملاحظة: للحفاظ على طاقة البطارية، اختبر كل وظيفة واحدة من خلال دورة جزئية. النتبجة: ستعمل جميع وظائف عمود الرفع والتوجيه.

اختبار وظيفة تحديد الرفع/القيادة

99 اضغط على مفتاح القدم.

100 حرك مقبض التحكم في القيادة بعيدًا عن المركز وقم بتنشيط مقبض التحكم في وظائف عمود الرفع.
النتيجة: يجب ألا تعمل وظائف عمود الرفع. سوف تتحرك الألة في الاتجاه المشار إليه على لوحة التحكم.

Page 41

دليل المشغل

الفحوصات

🔲 النتوءات أو الحواجز الأرضية أو الركام
- 🔲 الأسطح المنحدرة
- الأسطح غير الثابتة أو الزلقة

اجذر المواقف الخطيرة التلابة متحزمان

العوائق العلوية وموصلات الجهد العالي
- 🔲 المواقع التي تشكل خطورة
استخدام الدعم السطحي غير المناسب لمقاومة جميع قوى الحمولة التي تفرضها الآلة
- 🔲 أحوال الطقس والرياح
- 🔲 وجود أفراد عمل غير مرخصين
- 🔲 الظروف غير الأمنة الأخرى المحتملة

A

لا تقم بعملية التشغيل ما لم:

أي تتعلم مبادئ النشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها. 1 تتجنب المواقف الخطيرة. 2 قم بإجراء فحص ما قبل التشغيل على الدوام. 3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.

تعرف على وتفهم فحص مكان العمل قبل الانتقال إلى القسم التالي.

5 استخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات فحص مكان العمل

يساعد فحص مكان العمل المشغل على تحديد ما إذا كان مكان العمل مناسبًا للتشغيل الأمن للألة أم لا. ولا بد من إجراء هذا الفحص على يد المشغل قبل نقل الآلة إلى مكان العمل.

وتقع على كاهل المشغل مسؤولية قراءة واستذكار مخاطر أماكن العمل ثم تقصي هذه المخاطر وتجنبها أثناء نقل الآلة وتثبيتها وتشغيلها.

Page 42

فحص وجود الملصقات التي تحتوي على رموز

استخدم الصور الموجودة بالصفحة التالية للتأكد من أن جميع الملصقات مقروءة وفي مكانها الصحيح.

توجد أدناه قائمة عددية بالكميات والمواصفات.

الكمية	وصف الملصق	رقم الجزء
2	سهم – أزرق	27204
2	سهم ـــ أصفر	27205
4	مثلث – أزرق	27206
4	مثلث — أصفر	27207
1	ملصق – الديز ل	28159
3	ملصق – توصيل الطاقة بالمنصة، 230 فولت	28174
3	ملصق – توصيل الطاقة بالمنصة، 115 فولت	28235
1	ملصق – براءة اختراع	38149
8	ملصق – حلقات تثبيت الحبل	40434
2	ملصق – خط المهواء إلى المنصبة (خيار)	44981
8	ملصق – ربط النقل	52475
6	تنبيه – ممنوع التخطي	65278
4	ملصق – نقطة الرفع	72086
2	ملصق – سلامة الشاحن/البطارية	82481
2	ملصق – اقرأ الدليل	82487
2	ملصق – اقرأ الدليل (حامل اللوحة) (خيار)	82487
2	ملصق – اقرأ الدليل (حامل الأنبوب) (خيار)	82487
1	ملصق – منسوب الزيت الهيدروليكي	97757
1	ملصق – خفض الحاجز النصفي	97815
4	ملصق – مخاطر الانقلاب، الإطارات	114249
1	ملصق – خطر الانفجار	114251
5	ملصق – خطر الانقلاب، مفاتيح الحدود	114252
1	ملصق – إنذار الإمالة	114473

لكمية	وصف الملصق	رقم الجزء
3	ملصق – خطر الصعق بالكهرباء	133067
2	ملصق – خطر الصعق بالكهرباء/الاحتراق	133205
1	ملصق – تصنيف الانحدار	161691
1	ملصق – خطر الانقلاب، خطر الانسحاق	219958
1	لوحة التحكم الأرضية	230984
1	ملصق – 112 دیسیبل	1254807
2	تجميلي – Genie	1255581
1	تجميلي – Genie	1255582
1	ملصق – خطر، خطر الصعق بالكهرباء	1256425
1	لوحة تحكم المنصبة، SX-135 XC	1262446
5	ملصق - الوصول للغرفة	1263542
1	المفتاح الدوار للتحويل	1263544
1	تعليمات – المفتاح الدوار للتحويل	1263545
1	ملصق – تسجيل الآلة/ نقل ملكية الآلة	1272242
1	ملصق – خطر الانقلاب	1273026
4	ملصق – حمولة العجلات	1273027
1	تجميلي – Genie	1273991
1	تجميلي – SX-135 XC	1273992
1	تجميلي – Genie	1273993
1	تجميلي – SX-135 XC	1273994
2	ملصق – تعليمات النقل والرفع	1274962
1	ملصق – تعليمات التخزين	1275417
1	ملصق – تعليمات الخفض في حالة الطوارئ	1275451
1	ملصق – خطر الصعق بالكهرباء، التخزين	1276008
1	ملصق – تعليمات التخزين، مفاتيح التحكم الأرضية	1276684
1	ملصق – ضوء التخزين	1276685
		1-sti *.

الإصدار الأول • الطباعة الثانية

ا يشير التظليل إلى إخفاء الملصق بعيدًا عن الرؤية، أي تحت الأغطية *هذه الملصقات متعلقة بطرز أو خيارات أو تكوينات محددة.

Page 43

Page 44

لا تقم بعملية التشغيل ما لم:

Itan مبادئ النشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 تستخدم الآلة في الأغراض التي صنعت من أجلها فقط.

الأساسيات

يقدم قسم تعليمات التشغيل التعليمات اللاز مة لكل جانب من جوانب تشغيل الألة. يتحمل المشغل مسئولية انباع جميع قواعد السلامة والتعليمات الموجودة في أدلة المشغل والسلامة والمسئوليات.

يعتبر استخدام الآلة في أي شيء غير رفع أفراد العمل مع ما يخصهم من أدوات ومواد لموقع عمل هوائي أمرًا غير آمن وخطير.

غير مسموح بتشغيل هذه الآلة إلا لأفراد العمل المدربين والمرخصين. في حالة قيام أكثر من مشغل واحد باستخدام الآلة في أوقات متباينة في نفس وردية العمل، فيتعين على كل مشغل أن يكون مؤ هلاً مع اتباع جميع قواعد السلامة والتعليمات الموجودة في دليلي السلامة والمسئوليات. و هذا يعني أن كل مشغل جديد يجب أن يجري فحص ما قبل التشغيل بالإضافة إلى الاختبارات الوظيفية وفحص مكان العمل قبل استخدام الآلة.

Page 45

بدء تشغيل المحرك

1 من أدوات التحكم الأرضية، أدر المفتاح الدوار إلى الوضع المطلوب.
2 تأكد من أن أزرار توقف الطوارئ الحمراء في كل من أدوات التحكم الأرضية وأدوات تحكم المنصة مسحوبة إلى وضع التشغيل.

طرز Deutz

1 اضغط على زر بدء تشغيل المحرك. يمكن الضغط على زر بدء تشغيل المحرك في أي وقت عندما تكون شمعات الاحتراق قيد التشغيل. في حالة فشل المحرك في بدء التشغيل أو حدوث عطل به، سيؤدي التأخر في إعادة التشغيل إلى تعطيل مفتاح بدء التشغيل لمدة 3 ثوان.

طرز Perkins

1 اضغط على زر بدء تشغيل المحرك.

في حالة فشل المحرك في البدء بعد 15 ثانية من تدوير المحرك، حدد السبب وأصلح هذا القصور الوظيفي. انتظر مدة 60 ثانية قبل إجراء المحاولة مرة أخرى.

في الأجواء الباردة، عندما تبلغ درجة الحرارة °6 مئوية تحت الصفر أو أقل، قم بتسخين المحرك لمدة 5 دقائق قبل عملية التشغيل للوقاية من تلف النظام الهيدروليكي.

أما في الظروف الجوية شديدة البرودة عندما تبلغ درجة الحرارة °18 مئوية تحت الصفر أو أقل، يجب تزويد الألة بأدوات التشغيل البارد الاختيارية. إن محاولة تشغيل المحرك في درجة حرارة أقل من °18 مئوية تحت الصفر قد تتطلب استخدام بطارية تقوية.

توقف الطوارئ

ادفع زر توقف الطوارئ الأحمر إلى وضع إيقاف التشغيل من خلال أدوات التحكم الأرضية أو أدوات تحكم المنصنة لإيقاف جميع وظائف الآلة وإيقاف تشغيل المحرك.

قم بإصلاح أي وظيفة تعمل أثناء الضغط على أي من زري توقف الطوارئ.

سيؤدي تحديد مفاتيح التحكم الأرضية وتشغيلها إلى إلغاء زر توقف الطوارئ الأحمر في المنصة.

مصدر الطاقة في حالة الطوارئ

استخدم مصدر الطاقة في وضع الطوارئ في حالة فشل مصدر الطاقة الرئيسي (المحرك).

1 أدر المفتاح الدوار إلى التحكم الأرضي أو التحكم في المنصة.
- 2 اسحب زر توقف الطوارئ الأحمر إلى الوضع "تشغيل".
- 3 اضغط على مفتاح القدم عند استخدام أدوات تحكم المنصة.
- 4 في نفس الوقت، اضغط لتشغيل مفتاح مصدر الطاقة في حالة الطوارئ وقم بتنشيط الوظيفة المطلوبة.

لن تعمل وظائف القيادة تزامنًا مع عمل مصدر الطاقة في حالة الطوارئ.

Page 46

لمد المحاور وسحبها

1 أدر المفتاح الدوار إلى التحكم بالمنصة.
2 من مفاتيح تحكم المنصة، اضغط على مغاتيح تحكم المنصة، اضغط على مفتاح القدم وحرك مقبض التحكم في القيادة في أي من الاتجاهين واضغط على مفتاح المحور المناسب.

ستومض مصابيح مؤشر مد وسحب المحور أثناء تحرك المحاور. سيظل مصباح مؤشر مد المحور مضيئًا عندما تكون المحاورة ممندة تمامًا. سيظل مصباح مؤشر سحب المحور مضيئًا عندما تكون المحاورة مسحوبة تمامًا.

يمكن سحب المحاور فقط إذا تم خفض عمود الرفع وسحبه تمامًا وكانت المنصة بين العجلات ذات الأطر اف المستديرة.

التشغيل من الأرض 1 أدر المفتاح الدوار إلى التحكم الأرضي. 2 اسحب زر توقف الطوارئ الأحمر إلى الوضع "تشغيل". 3 ابدأ تشغيل المحرِّك.

كيفية تحديد وضع المنصة

1 اضغط مع الاستمرار على زر تمكين الوظيفة.
- 2 اضغط على زر الوظيفة المناسب وفقًا للعلامات الموجودة على لوحة التحكم.

استخدم أزرار تحديد سرعة الوظيفة لتحديد سرعة الوظيفة.

عند إضاءة السهم الموجود فوق رمز السلحفاة، ستعمل وظائف الآلات بسرعة منخفضة. عند إضاءة السهم الموجود فوق رمز الأرنب، ستعمل وظائف الآلات بسرعة عالية.

يرجى ملاحظة أن وظائف القيادة والتوجيه غير متاحة من أدوات التحكم الأرضية.

Page 47

كيفية القيادة

1 اضغط على مفتاح القدم.
2 زيادة السرعة: حرك مقبض التحكم في القيادة ببطء في الاتجاه الذي تشير إليه الأسهم الزرقاء أو الصفراء. تقليل السرعة: حرك مقبض التحكم في القيادة ببطء نحو المركز. التوقف: أعد مقبض التحكم في القيادة إلى المركز أو حرر مفتاح القدم.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة وشاسيه القبادة لتحديد اتجاه سير الآلة.

يرجى ملاحظة أن سرعة سير الآلة تكون محددة عندما يكون عمود الرفع مرفوعًا أو ممتدًا.

التشغيل من المنصة

أدر المفتاح الدوار إلى التحكم بالمنصة. اسحب أزرار توقف الطوارئ الحمراء الخاصة بكل من الأرض والمنصة إلى وضع التشغيل.
- 3 ابدأ تشغيل المحرِّك. لا تضغط على مفتاح القدم عند بدء تشغيل المحرك.

لتحديد وضع المنصة

1 اضغط على مفتاح القدم.
2 حرك مقبض التحكم في الوظائف ببطء أو مفتاح الضغط بالإصبع أو مفتاح التحويل المناسب وفقًا للإشارات الموجودة على لوحة التحكم.

كيفية التوجيه

1 اضغط على مفتاح القدم.
2 اختر وضع التوجيه بتحريك مفتاح اختيار وضع التوجيه. فسيضيء مصباح المؤشر الموجود بجانب وضع التوجيه الحالي.

3 حرك ببطء مقبض التحكم في القيادة في الاتجاه المحدد بالمثلث الأزرق أو الأصفر أو اضغط على مفتاح الضغط بالأصبع في أعلى مقبض التحكم في القيادة.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة وشاسيه القيادة لتحديد الاتجاه الذي ستدور فيه العجلات.

Page 48

القيادة على منحدر

حدد معدلات الصعود والنزول وجانب المنحدر للألة وحدد مستوى الانحدار.

الحد الأقصى من معدل الانحدار، والمنصة في اتجاه نزول المنحدر (إمكانية التدرج): (19°) 35%

الحد الأقصى من معدل الانحدار ، والمنصة في اتجاه صعود المنحدر : (19°) 35%

ملاحظة: يخضع معدل الانحدار لأحوال الأرض مع وجود شخص واحد على المنصة وقوة الجر المناسبة. قد يقلل الوزن الإضافي على المنصة من معدل الانحدار. ينطبق مصطلح إمكانية التدرج على ضبط علو الثقل المقابل فقط.

تأكد من أن عمود الرفع تحت المستوى الأفقي وأن المنصة بين العجلات ذات الأطراف المستديرة.

حرك مفتاح تحديد سرعة القيادة إلى رمز حالة ميلان الآلة.

لتحديد مستوى الانحدار: قم بقياس المنحدر بجهاز قياس مستوى الانحدار الرقمي أو استخدام الإجراء التالي. • ميز ان الفقاعة الذي يستخدمه النجار • قطعة مستقيمة من الخشب طولها 1 م على الأقل • مقياس شريطي عند نهاية المنحدر، ضع المنحدر. عند نهاية المنحدر، ضع الميز ان على أعلى حافة قطعة الخشب وارفع مؤخرتها إلى أن تصبح قطعة الخشب مستوية. الأناء الإمساك بقطعة الخشب إلى الأرض

اقسم المسافة التي تم قياسها بالمقياس الشريطي (الارتفاع) على طول قطعة الخشب (الميل) و اضرب في 100.

مثال:

قطعة الخشب = 3.6 م

الميل = 3.6 م

الارتفاع = 0.3 م

0.3 م ÷ 3.6 م = 8.3% × 100 × 8.3% درجة

إذا تجاوز المنحدر الحد الأقصى لمعدل انحدار الصعود أو النزول أو الميل الجانبي، فلا بد من رفع الآلة بالونش أو نقلها أعلى المنحدر أو أسفله. راجع قسم النقل والرفع.

Page 49

دليل المشغل

تعليمات التشغيل

تمكين القيادة

تدل إضاءة المصباح على أن عمود الرفع قد تجاوز الإطار مستدير الطرف وأن وظيفة القيادة قد أُعَيقت.

لكي تتمكن من القيادة، حرك مفتاح تمكين القيادة وحرك مقبض التحكم في القيادة/التوجيه ببطء بعيدًا عن المركز .

في حالة عدم تحريك مقبض التحكم في القيادة/التوجيه خلال ثانيتين من تحريك مفتاح تمكين القيادة، لن تعمل وظيفة القيادة. حرر وحرك مفتاح تمكين القيادة مر ة أخر ي

يتعين عليك الاحتياط من أن الآلة قد تسير في الاتجاه المعاكس لمفاتيح التحكم في القيادة والتوجيه التي يتم تحريكها.

استخدم دومًا أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة وشاسيه القيادة لتحديد اتجاه سير الآلة.

عندما يضيء مصباح تمكين القيادة، يتعذر سحب المحاور.

اختيار تباطؤ المحرك (لفة في الدقيقة)

رمز السلحفاة: تباطؤ منخفض
- رمز الأرنب: تباطؤ عالٍ

فحص مصباح المحرك

الوضع الحالي.

Page 50

الإصدار الأول • الطباعة الثانية

تعليمات التشغيل

مصابيح المؤشر الخاصة ببيئة التشغيل

ستضيء مصابيح المؤشر الخاصة ببيئة التشغيل لتنبه المشغل إلى إعاقة إحدى الوظائف و/أو إنه يتعين اتخاذ إجراء من جانب المشغل.

وميض مصباح مؤشر رفع/سحب عمود الرفع: قم برفع/سحب عمود الرفع إلى أن ينطفئ مصباح المؤشر.

وميض مصباح مؤشر خفض عمود الرفع: قم بخفض عمود الرفع إلى أن ينطفئ مصباح المؤشر .

وميض مصباح المؤشر الخاص بعدم استواء الألة: سينطلق جهاز إنذار الإمالة عندما يومض هذا المصباح. انقل الألة إلى سطح مستو وثابت.

في حالة انطلاق صوت جهاز إنذار الإمالة أثناء صعود المنصة:
- 1 اخفض عمود الرفع.
- 2 اسحب عمود الرفع.

في حالة انطلاق صوت جهاز إنذار الإمالة أثناء انخفاض المنصة:

1 اسحب عمود الرفع.
2 اخفض عمود الرفع.

وميض مصباح مؤشر عدم استواء المنصة: سينطلق جهاز إنذار الإمالة عندما يومض هذا المصباح. سيعمل مفتاح تحويل مستوى المنصة فقط في الاتجاه الذي سيجعل المنصة في وضع استواء. اضبط استواء المنصة إلى أن يتوقف ضوء مصباح المؤشر.

Page 51

المنصة غير مستوية (رمز P22)

يستخدم موضع مفتاح التحويل في تسوية المنصة إذا أظهرت شاشة التحكم الأرضية أن المنصة غير مستوية (P22) وأن أدوات التحكم في استواء المنصة لا تعمل.

للتشغيل:

1 أوقف تشغيل المحرك.
2 أدر المفتاح الدوار الرئيسي إلى التحكم الأرضي. أزل المفتاح من المفتاح الدوار الرئيسي وأدخل المفتاح في المفتاح الدوار للاستعادة/ التحويل.

4 باستخدام مصدر الطاقة في حالة الطوارئ، قم بتشغيل زر استواء المنصة لتسويتها.
- 5 أدِر المفتاح الدوار للاستعادة/لتشغيل الوضع.
6 أزل المفتاح من المفتاح الدوار للاستعادة/ التحويل وأدخل المفتاح في المفتاح الدوار الرئيسي.
- 7 ادفع ثم اسحب زر توقف الطوارئ الأحمر.
8 إذا كان الرمز P22 لا يزال ظاهرًا، فقم بتمييز الألة وتسريحها من الخدمة حتى يقوم فني صيانة مؤهل بإصلاح العطل.

عدم استواء المنصة (مستوى المنصة > خطأ 15 درجة)

إذا أظهرت شاشة أدوات التحكم في الأرضية رسالة PLATFORM LEVEL > 15 DEGREES FAULT (مستوى المنصة > خطأ 15 درجة) وكانت أدوات التحكم في مستوى المنصة لا تعمل، فستحتاج الآلة إلى إصلاح من قبل أفراد العمل المدربين والمعتمدين أو فني صيانة مؤهل.

مصباح مؤشر زيادة الحمولة في المنصبة

يشير المصباح الوامض إلى أن المنصبة بها حمولة زائدة. سيتوقف المحرك ولن يتم تشغيل الوظائف.

تخلص من الوزن الزائد عن المنصة إلى أن يتوقف هذا المصباح وأعد تشغيل المحرك.

المولِّد

لتشغيل المولد، حرّك مفتاح تحويل المولد.

ملاحظة: إذا تم تنشيط مفتاح القدم أثناء بدء تشغيل المولد، فلن يعمل المولد.

سيومض مصباح مؤشر المولد أثناء بدء تشغيل المولد. بعد اكتمال بدء تشغيل المولد، سيظل مصباح مؤشر المولد مضيئًا وتتحرك سرعة المحرك (لفة في الدقيقة) إلى قيمة مرتفعة للفة في الدقيقة، وضع رمز الأرنب.

صل إحدى أدوات الطاقة بنقطة قاطع دائرة العطل الأرضي بالمنصة. توجد حماية GFCI مدمجة في الصندوق الكهربي للمولد و هي موجودة على شاسيه صينية الدوران.

لإيقاف تشغيل المولد، حرّك مفتاح تحويل المولد. سيومض مصباح مؤشر المولد أثناء تسلسل إيقاف تشغيل المولد. بعد اكتمال تسلسل إيقاف تشغيل المولد، سينطفئ مصباح مؤشر المولد وستتحرك سرعة المحرك (لفة في الدقيقة) إلى قيمة منخفضة للفة في الدقيقة، وضع رمز السلحفاة.

Page 52

اختيار سعة المنصة

يتم التحكم تلقائيًا في مدى الحركة حسب حمولة المنصبة.

مدى الحركة غير المحدد: عندما تكون حمولة المنصنة أقل من 300 كجم، يضيء مصباح مدى الحركة غير المحدد.

شاشة LCD (إذا كانت الآلة مجهزة بها)

تعرض شاشة LCD عداد الساعات والجهد وضغط الزيت ودرجة حرارة سائل التبريد. كما تعرض الشاشة الرموز الخطأ وغيرها من معلومات الصيانة.

محرك Perkins

نتمتع الألات المزودة بمحركات Perkins 854F-34T الديزل بوجود وضع إعادة التوليد الذي من المفترض أن يعمل تلقائيًا عند الحاجة.

ستعرض شاشة LCD REGEN FORCED (إعادة التوليد القسري) و WARNING HIGH EXHAUST SYSTEM TEMP (تحذير ارتفاع درجة حرارة نظام العادم) عندما يكون نظام إعادة التوليد قيد العمل. لا تلزم صيانة.

بعد كل استخدام

1 اختر موقعًا آمنًا لإيقاف الآلة على أن يكون ذا سطح مستو وثابت، وأن يكون خاليًا من الحواجز والحركة المرورية.
- 2 اسحب عمود الرفع واخفضه إلى وضع التخزين.
- 3 أدر صينية الدوران حتى يكون موضع عمود الرفع بين عجلات الأطراف المستديرة.
4 أدر المفتاح الدوار إلى وضع إيقاف التشغيل وانزع المفتاح للحماية من الاستخدام غير المرخص.

Page 53

تعليمات خاصة بحامل الأنبوب

تتكون مجموعة حامل الأنبوب من حاملي أنبوب على أي من جانبي المنصة ومركبين بحواجز الأمان بمسمارين على شكل حرف U.

a حزام
b مسماران على شكل حرف U
c وحدة تثبيت حامل الأنبوب
- d الحاجز الأعلى للمنصة
e وحدة لحام حامل الأنبوب
f الحاجز الأوسط للمنصة
- g فلكات مسطحة
h صواميل ذات حلقات مبطنة بالنايلون

انتبه إلى التعليمات التالية والتزم بها:
يجب تركيب حوامل الأنبوب داخل المنصة. يجب ألا تعيق حوامل الأنبوب أدوات تحكم المنصة أو مدخل المنصة.
يجب أن يستند الجزء السفلي لتجويف حامل الأنبوب على أرضية المنصة.
- 🗹 تأكد من أن المنصبة مستوية قبل تركيب حامل الأنبوب.

تركيب حامل الأنبوب

1 قم بتركيب حامل الأنبوب على كل جانب من جانبي المنصة. ارجع إلى الرسم التوضيحي الموجود على اليمين. تأكد من أن الجزء السفلي لتجويف حامل الأنبوب يستند على أرضية المنصة.
- 2 قم بتركيب مسمارين على شكل حرف U خارج حواجز المنصة عبر كل وحدة تثبيت حامل الأنبوب.
  - 3 اربط كلاً من المسمارين اللذين على شكل حرف U بفلكنين وصامولتين.

Page 54

تشغيل حامل الأنبوب

1 تأكد من أن التعليمات الخاصة بمجموعة حامل الأنبوب وتعليمات التركيب تم اتباعها على الوجه الصحيح وأن حوامل الأنبوب مؤمنة في حواجز المنصة.
2 ضع الحمولة بحيث تستند إلى حاملي الأنبوب. يجب أن يكون طول الحمولة موازيًا لطول المنصة.
- 3 ضع الحمولة في منتصف حوامل الأنبوب.
4 اربط الحمولة في كل حامل أنبوب. مرر الحزام النايلون فوق الحمولة. اضغط على الإبزيم واسحب الحزام من خلاله. أوثق ربط الحزام.
- 5 ادفع الحمولة واسحبها برفق للتأكد من تأمين حوامل الأنبوب والحمولة.
  - 6 اجعل الحمولة مؤمنة أثناء تحرك الألة.
طر الانقلاب. يعمل وزن مجموعة حامل الأنبوب والحمولة الموجودة على حوامل الأنبوب على تقليل سعة قدرة الاستيعاب المقررة للألة، الأمر الذي يتعين تحديده في الحمولة الكلية للمنصة.
- خطر الانقلاب. قد يعمل وزن مجموعة حامل الأنبوب والحمولة الموجودة في حوامل الأنبوب على الحد من أقصى عدد ركاب مسموح به في المنصة.

	الحد الأقصى للقدرة الاستيعابية لحامل الأنبوب
90.7 کجم	كل الطرز
9.5 کجم	وزن مجموعة حامل الأنبوب

Page 55

مجموعة حامل اللوحة

ضع ملصق التحذير أمام كل من حاملي اللوحة (إذا لزم الأمر).
- 2 قم بتركيب المصد المطاطي الأول في قاعدة حامل اللوحة. انظر الرسم التوضيحي.
  - 3 اربط المصد بصامولتي قفل بارزتين وفلكتين.

انتبه إلى التعليمات التالية والتزم بها:

لا تتجاوز قدرة المنصة المقدرة. مجموع وزن الحوامل واللوحات والركاب والأدوات وأي معدات أخرى.
- 🗹 تزن مجموعة حامل اللوحة 13.6 كجم.
- 🗹 الحد الأقصىي لسعة حوامل اللوحة 113 كجم.
أوزن حوامل اللوحة والحمولة الموجودة في حوامل اللوحة على الحد من أقصى عدد ركاب مسموح به في المنصة ليصل إلى شخص واحد.
- لا تقم بعملية التشغيل ما لم تثلق التعليمات الكافية وتكن على علم بجميع المخاطر المتعلقة بلوحات الرفع.
لا تتسبب في حدوث قوة دفع أفقية أو حمولة جانبية على الآلة من خلال رفع أو خفض حمولة ثابتة أو متدلية.
- 🗹 الحد الأقصى للارتفاع الرأسي للوحات: 1.2 م.
☑ السرعة القصوى للرياح: 15 ميلاً في الساعة / 6.7 أمتار /الثانية
- ✓ الحد الأقصبي لمساحة اللوحة: 3 م².

ملاحظة: قم بهذا الإجراء على سطح ثابت مستوٍ في حالة وجود الألة في وضع التخزين.

تركيب حامل اللوحة

1 أدخل قطعة الخطاف في الفتحات الموجودة في قاعدة حامل اللوحة.
2 الشبك حامل اللوحة بأسفل تجويف المنصة في الموقع المطلوب.
3 قم بتركيب المصد المطاطي الثاني خلال قاعدة حامل اللوحة وقطعة الخطاف. انظر الرسم التوضيحي.
- 4 اربط بصامولتي قفل منخفضتين.
5 إذا كان حامل اللوحة مركبًا في تجويف دعم أرضية المنصة، فأدخل المسمار الذي على شكل حرف U عبر الأرضية وحول التجويف وداخل قاعدة حامل اللوحة.
6 اربط المسمار الذي على شكل حرف U بفلكنين وصامولنين. تابع إلى الخطوة 9.
7 إذا كان حامل اللوحة غير مركب في تجويف دعم أرضية المنصة، فاستخدم الأنبوب الألمونيوم المتوفر.
8 ضع التجويف بين حامل اللوحة وأرضية المنصة. أدخل المسمار الذي على شكل حرف U عبر الأرضية وحول التجويف وداخل قاعدة حامل اللوحة.
- 9 كرر ما سبق للمجموعة الثانية من الأجزاء.

Page 56

تركيب البطانة

1 قم بتركيب قطعتي البطانة على حواجز المنصة. ضع البطانة بحيث تحمي اللوحات من الاحتكاك بحواجز المنصة.

تركيب الحزام

1 افتح الماسك وقم بتركيبه حول تجويف حاجز المنصة العمودي.
- 2 أدخل مسمارًا مع فلكة عبر أحد جوانب الماسك.
- 3 قم بتركيب شريحة طرف مجموعة الحزام على المسمار.
  - 4 أدخل المسمار عبر الجانب الآخر من الماسك.
5 اربط بفلكة وصامولة. لا تفرط في إحكام الربط. يجب أن تكون شريحة طرف مجموعة الحزام قادرة على الانز لاق في حاجز المنصة.

تشغيل حامل اللوحة

اربط كلاً من حاملي اللوحة بالمنصة.
2 ضع الحمولة بحيث تستند إلى حاملي اللوحة.
- 3 ضع الحمولة في منتصف المنصة.
4 اربط الحمولة في المنصة باستخدام الحزام. أوثق ربط الحزام.

Page 57

انتبه إلى التعليمات التالية والتزم بها:

أي توفر شركة Genie معلومات التأمين هذه من باب التوصية. يتحمل السائقون وحدهم مسؤولية التأكد من أن الألة مؤمنة على النحو الصحيح وأنه قد تم اختيار المقطورة الصحيحة وفقًا لقوانين وزارة النقل بالولايات المتحدة والتنظيمات الأخرى المحلية وسياسة الشركة التي يعملون بها.

النسبة لعملاء Genie الذين يحتاجون لشحن أي رافع أو أي منتج من منتجات Genie فيتعين عليهم الحصول على وكيل شحن وتوريد مؤهل وله خبرة في إعداد وتحميل وتأمين معدات الرفع والبناء للشحن الدولي.
- يتعين فقط على مشغلي الروافع المهوائية المؤهلين نقل الألة على الشاحنة أو تنزيلها منها.
  - 🗹 يجب إيقاف مركبة النقل على سطح مستوٍ.
🗹 لا بد من تأمين مركبة النقل للوقاية من الانز لاق أثناء تحميل الألة.
أك تأكد من أن سعة المركبة وأسطح التحميل أو السلاسل أو الأحزمة كافية لتحمل وزن الآلة. روافع Genie ثقيلة جدًا بالنظر إلى حجمها. انظر ملصق المسلسل التي توضح وزن الآلة.

أك تأكد من أن صينية الدوران مؤمنة بقفل دوران صينية الدوران قبل النقل. تأكد من إلغاء قفل صينية الدوران لعملية التشغيل.
الا تقد الآلة على منحدر يتجاوز معدل الصعود أو النزول أو الانحدار الجانبي للآلة. راجع القيادة على المنحدرات في قسم تعليمات التشغيل.
أذا تجاوز انحدار سطح مركبة النقل الحد الأقصى لمعدل الانحدار، فلابد من تحميل الآلة وتنزيلها باستخدام ونش كما هو موضح في عملية إطلاق الفرامل.

تكوين وضع العجلات الحرة لعملية الرفع بالونش

أحكم تثبيت العجلات لحماية الآلة من الانز لاق أثناء العمل.

نفذ عكس الإجراءات المذكورة لإعادة تعشيق الفرامل.

ملاحظة: يجب أن يظل صمام العجلة الحرة بالمصد مغلقًا دائمًا.

Page 58

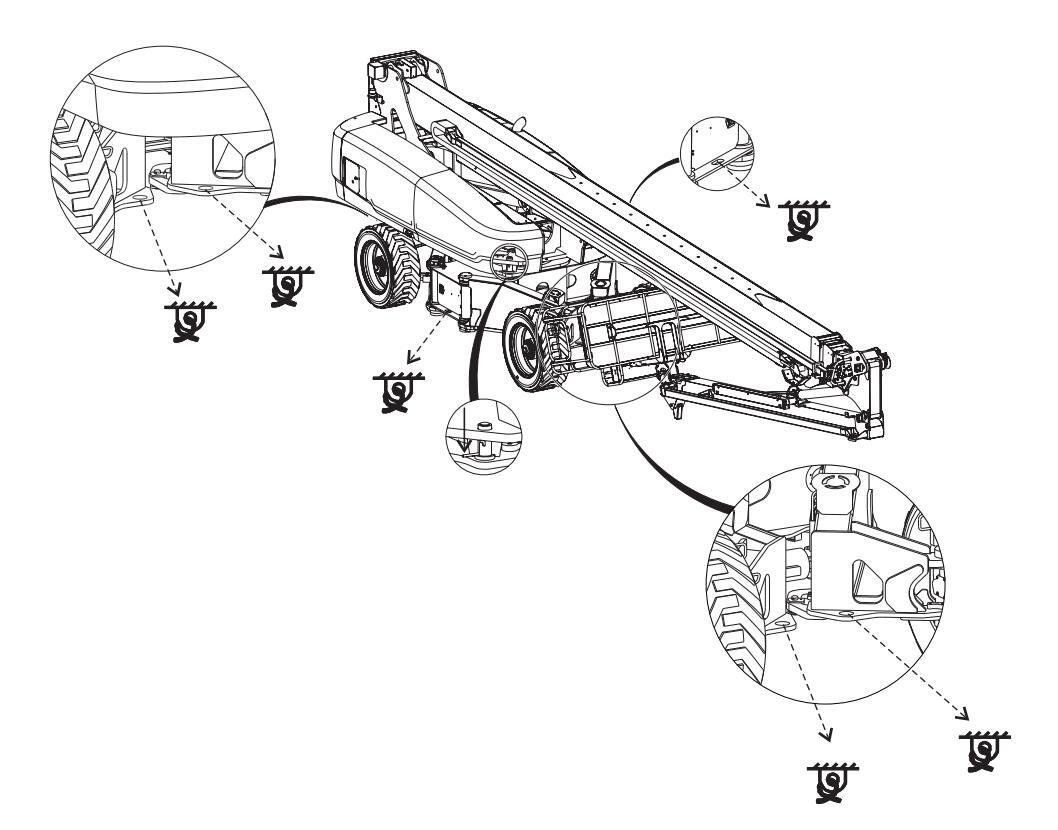

الربط فى شاحنة أو قاطرة لنقل الآلة

استخدم دومًا دبوس تأمين دوران صينية الدوران في كل مرة يتم فيها نقل الألة.

1 دبوس تأمين دوران صينية الدوران أدر المفتاح الدوار لوضع إيقاف التشغيل وانزع المفتاح قبل النقل. افحص الآلة برمتها للتأكد من عدم وجود أجزاء مرتخية أو غير محكمة الربط.

التخزين من أجل النقل

ملاحظة: قبل تخزين الآلة بغرض النقل، تأكد من سحب عمود الرفع النصفي كليًا، وأن عمود الرفع مسحوب تمامًا، وصينية الدوران بين العجلات ذات الأطراف المستديرة، والمحاور مسحوبة بالكامل.

1 قُد الآلة وضعها بمكانها على ظهر الشاحنة وقم بالخروج من المنصة.
2 في مفاتيح التحكم الأرضية، اسحب زر توقف الطوارئ الأحمر إلى الوضع "تشغيل."
- 3 أدر المفتاح الدوار إلى التحكم الأرضي.

4 أدخل مفتاحًا في المفتاح الدوار للاستعادة/التحويل، الموجود على جانب صندوق التحكم الأرضي. أدر المفتاح إلى وضع التحويل، P22.

5 ابدأ تشغيل المحرك.

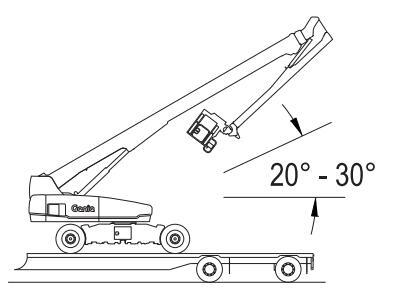

6 ارفع عمود الرفع حتى تكون زاوية عمود الرفع بين 20 و30 درجة. ينبغي رفع عمود الرفع بشكل كاف للابتعاد عن ظهر الشاحنة وأي عوائق أخرى.

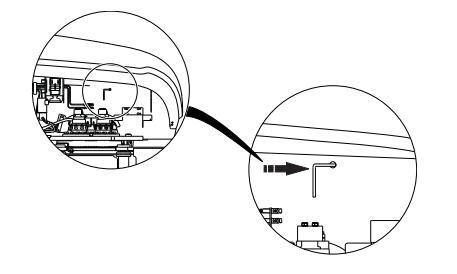

اضغط على الذراع الأصفر الموجود بالقرب من موجهات التأرجح لضبط مثبت النقل لعمود الرفع.

Page 59

8 اضغط مع الاستمرار على زر التمكين وزر خفض عمود الرفع النصفي لخفض عمود الرفع النصفي. سيبدأ عمود الرفع النصفي في الدخول أسفل عمود الرفع. عند توقف عمود الرفع النصفي، استمر في الضغط على زر خفض عمود الرفع النصفي. ستنسحب أسطوانات استواء عمود الرفع النصفي واستواء المنصة بالكامل لتخزين المنصة.

9 اخفض عمود الرفع إلى أن يصبح تحت المستوى الأفقي. تحقق من ضوء مؤشر تخزين عمود الرفع الرئيسي الموجود على جانب لوحة التحكم الأرضية. ينبغي أن يكون المصباح مضيئًا عندما يكون عمود الرفع تحت المستوى الأفقي، مما يشير إلى أن عمود الرفع مخزن.

10 ضع أحزمة من النايلون حول الشريحة السوداء الموجودة عند طرف عمود الرفع النصفي. ثبت عمود الرفع النصفي في ظهر الشاحنة. لا تستخدم القوة المفرطة في الضغط لأسفل عند تثبيت عمود الرفع النصفي.

لإعادة تشغيل الآلة

1 اسحب زر التوقف في حالة الطوارئ الأحمر إلى وضع التشغيل.
- 2 أدر المفتاح الدوار إلى التحكم الأرضى.
3 أدخل مفتاحًا في المفتاح الدوار للاستعادة/التحويل وقم بإدارته إلى وضع التحويل، P22.

4 ابدأ تشغيل المحرك.

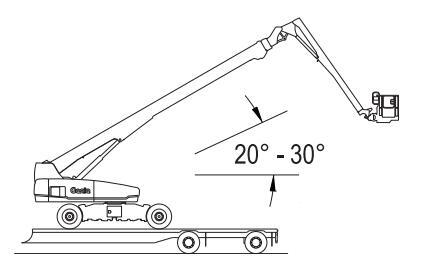

5 ارفع عمود الرفع حتى نكون زاوية عمود الرفع بين 20 و30 درجة. ينبغي رفع عمود الرفع بشكل كاف للابتعاد عن ظهر الشاحنة وأي عوائق أخرى.

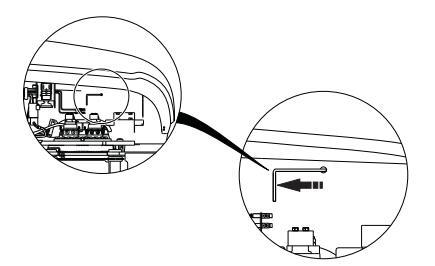

6 اسحب الذراع الأصفر لتحرير مثبت النقل لعمود الرفع، الموجود بالقرب من موجهات التأرجح.

Page 60

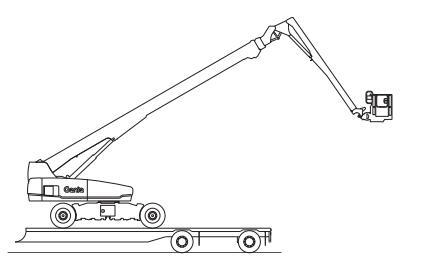

7 ارفع عمود الرفع النصفي حتى تصبح المنصة غير موجودة أسفل عمود الرفع، ويتوقف ذراع الإدارة الجرسي عن الحركة وتبدأ أسطوانة رفع عمود الرفع النصفي في الامتداد.

8 إذا لم تكن المنصبة مستوية، فقم بضبط استوائها.
9 اخفض عمود الرفع حتى تكون زاوية عمود الرفع أقل من 10 درجات.

10 أدر المفتاح إلى وضع التشغيل، ثم انزع المفتاح من المفتاح الدوار للاستعادة/التحويل. أدخل المفتاح في المفتاح الدوار في مفاتيح التحكم الأرضية.

Page 61

SX-135 XC

Page 62

انتبه إلى التعليمات التالية والتزم بها:

🗹 يجب استخدام أحبال معتمدة فقط في ربط الألة.
✓ لا يتم رفع الآلة إلا من قبل مشغلي المرفاع المعتمدين فقط و لا يكون الرفع إلا وفق تنظيمات المرفاع المعمول بها.
أكا تأكد من أن سعة المرفاع وأسطح التحميل والسلاسل والأحزمة كافية لمقاومة وزن الآلة. انظر ملصق المسلسل الذي يبين وزن الآلة.

تعليمات الرفع

المحور Y	المحور X	مركز الجاذبية
1.6 م	2.1 م	SX-135 XC

Page 63

الصيانة

انتبه إلى التعليمات التالية والتزم بها:

✓ يتعين على المشغل فقط إجراء أعمال الصيانة الدورية المحددة في هذا الدليل.
يتعين إكمال فحوصات الصيانة المجدولة على يد فنيي الخدمة المؤهلين وذلك طبقًا لمواصفات المصنع ومتطلباته المحددة في دليل المسؤوليات.
- 🗹 تخلص من المواد وفق القواعد الحكومية.
- 🗹 استخدم قطع الغيار المرخصة من Genie فقط.

قائمة تفسيرية برموز الصيانة

تم استخدام الرموز التالية في هذا الدليل للمساعدة على توصيل الهدف من التعليمات. ففي حالة ظهور رمز واحد أو أكثر في بداية إجراء أعمال الصيانة، فإنه يعنى المعنى المذكور أدناه.

يشير إلى أنه ستكون هناك حاجة لأجزاء جديدة لأداء هذا الإجراء.

فحص مستوى زيت المحرك 10

يعتبر الحفاظ على المستوى المناسب لزيت المحرك أمرًا ضروريًا للحصول على الأداء الجيد للمحرك وللحفاظ على العمر المتوقع للمحرك. أما تشغيل الألة بمستوى الزيت غير الصحيح فيمكن أن يتسبب في تلف مكونات المحرك.

ملاحظة: افحص منسوب الزيت أثناء توقف المحرك.

1 افحص أداة قياس مستوى الزيت. قم بإضافة الزيت حسب الحاجة.

	محرك Perkins 1104D-44T
15W-40	نوع الزيت
10W-30	نوع الزيت - ظروف باردة
	محرك Deutz TD2011 L04i
15W-40	نوع الزيت
5W-30	نوع الزيت - ظروف باردة
	محرك Perkins 854F-34T
15W-40	نوع الزيت
5W-30	نوع الزيت - ظروف باردة
	محرك Deutz TD2.9L
15W-40	نوع الزيت
5W-30	نوع الزيت - ظروف باردة

Page 64

الصيانة

متطلبات وقود الديزل م 🗱 ا

يعتمد الأداء المرضي للمحرك على استخدام وقود بنوعية جيدة. استخدام وقود بنوعية جيدة سيؤدي إلى ما يلي: إطالة عمر المحرك ومستويات انبعاث وقود مقبولة.

تجد أدناه الحد الأدنى من متطلبات وقود الديزل لكل محرك.

	محرك Perkins 1104D-44T
الدين منخفض الكيريت (DL L)	نوع الوقور.

	محرك Perkins 654F-54T
ل منخفض الكبريت للغاية (ULSD)	نوع الوقود الديز
	محرك Deutz TD2011 L04i
الديزل منخفض الكبريت (LSD)	نوع الوقود
	محرك Deutz TD2.9L
ل منخفض الكبريت للغاية (ULSD)	نوع الوقود الديز

فحص منسوب الزيت الهيدروليكى P_o

تعتبر المحافظة على الزيت الهيدروليكي عند مستوى مناسب أمرًا مهمًا لعمل الآلة. حيث يمكن لمستويات الزيت الهيدروليكي غير المناسبة أن تتسبب في تلف المكونات الهيدروليكية. أما الفحوصات اليومية فتتيح لمن يقوم بالفحص تحديد التغييرات في منسوب الزيت التي يمكن أن تشير إلى وجود مشكلات في النظام الهيدروليكي.

1 تأكد من خفض وسحب عمود الرفع بالكامل و إيقاف تشغيل المحرك.
2 تفحص بعينيك مقياس المراقبة الموجود على جانب خزان الزيت الهيدروليكي.

ملاحظة: تحقق من الزيت الهيدروليكي عندما يكون الزيت باردًا أو قريبًا من درجة الحرارة المحيطة.

لحد الأقصى لمنسوب الزيت

النتيجة: سيكون منسوب الزيت الهيدروليكي بين العلامتين الموضحتين على الملصق المجاور لمقياس المراقبة.
- 3 قم بإضافة الزيت حسب الحاجة. لا تتجاوز حد الملء.

الحد الأدنى لمنسوب الزيت

	مواصفات الزيت الهيدروليكي
مكافئ Chevron Rando HD	نوع الزيت الهيدروليكي

Page 65

التبر بد

الصيانة

فحص مستوى سائل تبريد المحرك - الطرز التي فحص البطاريات تبرد بالسائل

يعتبر الحفاظ على المستوى المناسب لسائل تبريد المحرك أمرًا ضروريًا للحفاظ على العمر المتوقع للمحرك. فالمستوى غير المناسب من مستوى سائل التبريد يؤثر على قدرة تبريد المحرك ويتسبب في تلف مكونات

المحرك. أما الفحوصات اليومية فتتيح لمن يقوم بالفحص تحديد التغييرات

في منسوب سائل التبريد والَّتي يمكن أن تشير إلى وجود مشكلات في نظام

تحقق من مستوى سائل التبريد. قم بإضافة السائل حسب الحاجة.

النتيجة (جميع طُرز المحركات الأخرى): سيكون منسوب الوقود

مخاطر الإصابة البدنية. تتعرض السوائل الموجودة في المبرد

وخزان طرد الغاز إلى الضغط والحرارة الشديدة. يرجّى توخي

مرئيًا في مقياس المراقبة بخزان طرد الغاز.

الحذر عند نزع الغطاء وإضبافة السوائل.

عند المعدل الطبيعي.

النتيجة (محرك Deutz TD2.9L): يجب أن يكون مستوى السائل

تعتبر حالة البطارية المناسبة أمرًا ضروريًا للأداء الجيد للألة وسلامتها أثناء التشغيل. ويمكن أن تؤدي مستويات السانل غير الصحيحة أو الكابلات والوصلات التالفة إلى تلف المكونات وحالات التعرض للخطر.

خطر الصعق بالكهرباء. يمكن أن يؤدي التلامس مع الدوائر المتصلة بالطاقة إلى التعرض للموت أو الإصابة الخطيرة. انزع جميع الخواتم والساعات والمجوهرات الأخرى.
خطر الإصابة البدنية. البطاريات تحتوي على أحماض. تجنب سكب الأحماض الموجودة في البطارية أو ملامستها. قم بتحبيد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز.
- 1 ارتد الملابس الواقية وواقي العينين.
- 2 تأكد من أن توصيلات كابل البطارية محكمة وخالية من التآكل.
  - 3 تأكد من أن ماسكات تثبيت البطارية في مكانها ومؤمنة.

ملاحظة: تساعد إضافة مواد الحفاظ على أطراف التوصيل ومواد الوقاية من الصدأ على إزالة الصدأ والتآكل في أطراف توصيل وكابلات البطارية.

جدول الصيانة

يجب أن يقوم بأعمال الصيانة ربع السنوية والسنوية والتي تجرى كل عامين شخص مدرب ومؤهل لإجراء أعمال الصيانة على هذه الآلة طبقًا للإجراءات الموجودة في دليل الخدمة الخاص بهذه الآلة.

أما الآلات التي تم تسريحها من الخدمة لأكثر من ثلاثة أشهر، فيجب أن تخضع للفحص ربع السنوي قبل إعادتها للخدمة مرة أخرى.

Page 66

المواصفات

SX-135 XC	الطراز
43.15	الارتفاع، الحد الأقصبي أثناء التشغيل
41.15	الحد الأقصى لار تفاع المنصبة
3.05	الارتفاع، الحد الأقصى في وضع التخزين
27.43 م	الحد الأقصى للوصول الأفقي
2.49 م	العرض، عند سحب المحاور
3.91 م	العرض، عند مد المحاور
19.76 م	الطول، في وضع التخزين
13.28 م	طول التخزين للنقل
	(عمود الرفع النصفي مخزن للنقل)
300 کجم	الحد الأقصى لسعة المنصبة،
	مجال حرکه غیر مقید
454 كجم	الحد الاقصى للحموله، مدى الحركة غير المحدد
12.5 م/ت	الحد الاقصى لسرعه الريح
4.11 4.11	فاعدة العجلات، عند مد المحاور
4.11	الارتفاع من الأرمن
ا .00 سم	أدريعاع على إدريص
29	من الداخل
6.17 م	من الخارج
	نصف قطر الدوران، عند سحب المحاور
8.03 م	من الداخل
9.96 م	من الخارج
°360 متواصل	صينية الدوران (درجات)
1.7 م	مؤخرة صينية الدوران، مع مد المحاور
1.14 م	مؤخرة صينية الدوران، مع سحب المحاور
12 فولت تيار مستمر نسبي	أدوات التحكم
76 x 183 سم	أبعاد المنصبة، 6 أقدام (الطول × العرض)
91 x 244 سم	أبعاد المنصبة، 8 أقدام (الطول × العرض)
الضبط الذاتي للاستواء	ضبط مستوى المنصبة
160°	دوران المنصة
70°	تدوير عمود الرفع النصفي عموديًا، لأعلى
55°	تدوير عمود الرفع النصفي عموديًا، لأسفل
قياسي	مخرج التيار المتردد في المنصبة
151 لترًا	سعة خزان الوقود
200 بار	الحد الافصبي للضبغط الهيدروليكي (ه ظائف عمود الدفع)
يار 220	رولي محرب مرحى الحد الأقصبي للضغط المبدر ولبكي
J	وحدة الطاقة المساعدة)

الثانية	الطباعة	الأول •	الإصدار

12 فولت	جهد النظام
445I، 18 طية قلابة HD FF	مقاس الإطار 250/710
21,727 کجم	الوزن
ملصق المسلسل الذي يبين وزن	(تتباين أوزان الآلة مع التكوينات الخيارية. انظر
	الألة تحديدًا.)
	انبعاثات الضوضاء المحمولة جوًا
<91 ديسيبل صوتي	مستوى ضغط الصوت في المحطة الأرضية
<75 ديسيبل صوتي	مستوى ضغط الصوت في محطة المنصبة
112 ديسيبل صوتي	مستوى طاقة الصوت المضمون
نظام اليد/الذراع 2.5 م/ث ² .	لا نتجاوز قيمة الاهتزاز الكلية التي يتعرض لها
ع المرجح الذي يتعرض له الجسم	أعلى قيمة لجذر متوسط المربع الخاص بالتسارغ لا نتجاوز 0.5 م/ث ² .
	الحد الأقصى للانحدار، وضع التخزين، 4WD
19° 35%	الصعود بعكس انجاه الوزن
19° 35%	النزول بعكس اتجاه الوزن
14° 25%	الانحدار الجانبي

مع وجود شخص واحد على افي على المنصة من معدل	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار.
مع وجود شخص واحد على افي على المنصة من معدل	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة
مع وجود شخص واحد على لفي على المنصة من معدل 4.3 كم/الساعة 12 م/1.18 ثانية	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة سرعة القيادة، في وضع التخزين
مع وجود شخص واحد على افي على المنصة من معدل 4.3 كم/الساعة 11.8/م 12 0.65 كم/الساعة	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة سرعة القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد
مع وجود شخص واحد على افي على المنصة من معدل 4.3 كم/الساعة 11.8/م 12 م/الساعة 6.65 كم/الساعة 12 م/8/1	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة سرعة القيادة، أثناء الرفع أو المد
مع وجود شخص واحد على لفي على المنصة من معدل 4.3 كم/الساعة 12 م/الساعة 12 م/8 ثانية 12 م/86 ثانية	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار . سرعات القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية
مع وجود شخص واحد على لفي على المنصة من معدل 4.3 كم/الساعة 12 م/12 ثانية 0.65 كم/الساعة 12 م/68 ثانية 11,975 كجم	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض سرعات القيادة سرعة القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار
مع وجود شخص واحد على افي على المنصة من معدل 4.3 كم/الساعة 11.8/م 12 م/الساعة 0.65 كم/الساعة 12 م/68 ثانية 11,975 كجم/سم ² 9.13	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الضغط الناتج عن احتكاك الإطار
مع وجود شخص واحد على لفي على المنصة من معدل 4.3 كم/الساعة 12 م/86 ثانية 12 م/86 ثانية 12 مر9.13 كجم 13 كجم 896 كيلو باسكال	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الضغط الناتج عن احتكاك الإطار
مع وجود شخص واحد على افي على المنصة من معدل افي على المنصة من معدل 11.8/ 4.3 12 م/الساعة 0.65 كم/الساعة 12 م/68 ثانية 11,975 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 2 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.14 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.13 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم 9.14 3 مرايم	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض سرعات القيادة سرعة القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الضغط الناتج عن احتكاك الإطار ضغط الأرضية المستخدمة
مع وجود شخص واحد على على المنصة من معدل على المنصة من معدل 4.3 كم/الساعة 12 م/86 كم/الساعة 68/ 12 11,975 2 ماري 11,975 2 ماري 10,975 2 ماري 10,975 2 ماري 10,082 2 ماري 10,62 3 ماري 10,02	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض سرعات القيادة سرعة القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الخد المحاور مع فرد المحاور
مع وجود شخص واحد على افي على المنصة من معدل افي على المنصة من معدل 11.8/ 2 م/الساعة 12 م/65 كم/الساعة 12 م/66 ثانية 12 م/68 ثانية 10.62 كجم/مر ² 10.62 كيلو باسكال 10.62 كيم/م ² 10.62 كيلو باسكال	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الحد الأرضية المستخدمة مع فرد المحاور ضغط الأرضية المستخدمة
مع وجود شخص واحد على افي على المنصة من معدل افي على المنصة من معدل 11.8/ 20 كم/الساعة 20.65 كم/الساعة 12 م/68 ثانية 20.75 كجم/سم ² 20.75 كجم/سم ² 20.82 كيلو باسكال 20.62 كيلو باسكال 20.62 كيلو باسكال 20.63 كيلو باسكال	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الحد الأرضية المستخدمة مع فرد المحاور منخط الأرضية المستخدمة ضغط الأرضية المستخدمة منغط الأرضية المستخدمة منغط الأرضية المستخدمة
مع وجود شخص واحد على الفي على المنصة من معدل الفي على المنصة من معدل 11.8/ 4.3 12 م/12 ثانية 0.65 كم/الساعة 12 م/68 ثانية 11,975 2 م/0.62 كجم/سم ² 10.62 كيلو باسكال 10.62 كيلو باسكال 16.79 كيلو باسكال 16.79 كيلو باسكال يتمار التكوينات الخيارية المختلفة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض المنصة وقوة الجر المناسبة. قد يقلل الوزن الإض الانحدار. سرعات القيادة، في وضع التخزين سرعة القيادة، أثناء الرفع أو المد معلومات تحميل الأرضية الحد الأقصى لحمولة الإطار الحد الأصى المستخدمة مغط الأرضية المستخدمة منغط الأرضية المستخدمة معلومات حمولة الأرضية تقريبية ولا ت و بجب أن تستخدم فقط مع عوامل السلامة المناس

يعتبر التطوير المتواصل لمنتجاتنا بمثابة السياسة المتبعة لشركة Genie. تخضع مواصفات المنتج للتغيير دون إخطار أو إجبار.

Page 67

المواصفات

Page 68

www.genielift.com
