Genie S-80 / S-85 Operator's Manual [cs]

Návod k obsluze

Øada výrobních èísel

S-80
S-85

od S8008-8000

CE

s informacemi
o údrbì

Sixth Edition
Second Printing
Part No. 133071CZ

Návod k obsluze Šesté vydání • Druhý tisk

Důležité

Před zahájením provozu stroje si důkladně přečtěte
pravidla bezpečnosti práce a pokyny k obsluze
a dodržujte je. Tento stroj smí obsluhovat výhradně
vyškolený a oprávněný personál. Tento návod
k obsluze je považován za trvalou součást stroje,
a proto musí být u stroje neustále k dispozici.
Máte-li jakékoli dotazy, obraťte se na společnost
Genie Industries.

Obsah

Strana

Úvod ............................................................................1

Denice symbolů a piktogramů upozorňujících

na nebezpečí .......................................................... 3

Všeobecná bezpečnost ..............................................5

Bezpečnost pracovníků .............................................7

Bezpečnost pracoviště ...............................................8

Popis stroje ................................................................17

Ovládací prvky ...........................................................18

Kontroly .....................................................................26

Pokyny k obsluze.......................................................36

Pokyny k přepravě a zvedání ....................................46

Údržba ....................................................................... 49

Technické údaje .........................................................52

Kontaktujte nás:

Internet: www.genielift.com

E-mail: [e-mail]

Copyright © 1994 Genie Industries

První vydání: pátý tisk, říjen 1996

Druhé vydání: pátý tisk, červenec 2000

Třetí vydání: třetí tisk, říjen 2002

Čtvrté vydání: třetí tisk, červenec 2004

Páté vydání: třetí tisk, květen 2006

Šesté vydání: druhý tisk, říjen 2008

„Genie” je registrovaná ochranná známka
společnosti Genie Industries v USA a v mnoha
dalších zemích. „S” je ochranná známka
společnosti Genie Industries.

Vytištěno na recyklovaném papíru L

Vytištěno v USA

S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Vlastníci, uživatelé a pracovníci
obsluhy:

společnost Genie si váží skutečnosti, že jste
si vybrali tento stroj. Naší nejvyšší prioritou je
bezpečnost uživatele, kterou nejlépe zajistíme
společným úsilím. Domníváme se, že k zajištění
bezpečnosti můžete jako uživatelé a pracovníci
obsluhy zařízení nejvíce přispět tím, že se budete
řídit těmito pokyny:

1 Dodržujte pravidla zaměstnavatele, předpisy

pro práci na pracovišti a zákonné předpisy.

2 Důkladně si prostudujte a dodržujte pokyny

uvedené v této příručce i v dalších příručkách
dodaných s tímto strojem.

3 Uplatňujte osvědčená pravidla bezpečnosti

práce a řiďte se zdravým rozumem.

4 Zaměstnávejte pouze vyškolené pracovníky

obsluhy s požadovaným osvědčením,

kteří budou se strojem pracovat pod vedením
informované a obeznámené odpovědné osoby.

Naleznete-li v této příručce jakékoli nejasnosti
nebo domníváte-li se, že je příručku třeba jakkoli
doplnit, obraťte se, prosím, na naši společnost.

Internet: www.genielift.com

E-mail: [e-mail]

Návod k obsluze

Úvod

Nebezpečí

Nerespektování pokynů a pravidel
bezpečnosti práce uvedených
v tomto návodu bude mít za
následek vážný nebo smrtelný úraz.

Neuvádějte stroj do provozu,
dokud neprovedete následující:

Seznamte se se zásadami bezpečné obsluhy

stroje uvedenými v tomto návodu k obsluze

a dodržujte je.

1 Vyhýbejte se nebezpečným situacím.
Než přejdete k další kapitole, seznamte se

s pravidly bezpečnosti práce a ujistěte se,
že jim rozumíte.

2 Vždy proveďte kontrolu před zahájením

provozu.

3 Před používáním stroje vždy proveďte

funkční zkoušky.
4 Zkontrolujte pracoviště.
5 Používejte stroj pouze k účelu, pro který

je určen.

Důkladně si prostudujte a dodržujte pokyny

výrobce a pravidla bezpečnosti práce uvedené
v návodu k obsluze, bezpečnostní příručce
a na štítcích stroje.

Důkladně si prostudujte a dodržujte provozní

řád pracoviště a pravidla bezpečnosti práce
vydaná zaměstnavatelem.

Důkladně si prostudujte a dodržujte veškeré

relevantní zákony a státní nařízení.

Absolvujte řádné školení bezpečné obsluhy

stroje.

Č. dílu 133071CZ S-80 • S-85 1

Návod k obsluze Šesté vydání • Druhý tisk

NEBEZPEČÍ

VAROVÁNÍ

POZOR

INFORMACE

Úvod

Klasikace nebezpečí

Společnost Genie používá symboly, barevná
označení a slovní upozornění k popisu
následujících situací:

Bezpečnostní výstražný symbol –

upozorňuje vás na potenciální
nebezpečí úrazu. Abyste předešli
možnému úrazu nebo smrtelnému
zranění, dodržujte veškeré
bezpečnostní pokyny, které
doprovázejí tento symbol.

Označuje nebezpečnou situaci,

která – pokud se jí nevyhnete –

Červená

Oranžová

Žlutá

způsobí vážné nebo smrtelné
zranění.

Označuje nebezpečnou

situaci, která by – pokud se jí
nevyhnete – mohla způsobit
vážné nebo smrtelné zranění.

Označuje nebezpečnou

situaci, která by – pokud se jí
nevyhnete – mohla způsobit lehké
nebo středně těžké zranění.

Stanovený účel použití

Tento stroj je určen pouze ke zvedání personálu,
společně s nářadím a materiály, za účelem
provádění prací nad zemí.

Údržba bezpečnostních štítků

Jakékoli chybějící nebo poškozené bezpečnostní
štítky vyměňte. Mějte neustále na paměti
bezpečnost obsluhy. K čištění bezpečnostních
štítků používejte slabý roztok mýdla ve vodě.
Nepoužívejte čisticí prostředky na bázi
rozpouštědel, protože by mohly poškodit materiál
bezpečnostních štítků.

Označuje zprávy o možném

poškození majetku.

Modrá

2 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Denice symbolů a piktogramů upozorňujících na nebezpečí

Návod k obsluze

Nebezpečí
sevření

Zachovávejte
nutnou bezpečnou
vzdálenost.

Nebezpečí
převrácení

Nepřibližujte se

k pohyblivým

součástem.

Plošina dolů ze
svahu:

1 Zatáhněte

výložník.

2 Spusťte

výložník.

Nebezpečí
výbuchu

Nevstupujte do

dráhy pohybující
se plošiny.

Plošina nahoru po
svahu:

1 Spusťte

výložník.

2 Zatáhněte

výložník.

Kouření zakázáno.
Zákaz manipulace
s otevřeným ohněm.
Zastavte motor.

Nebezpečí páduNebezpečí sevření

Nebezpečí
převrácení

Nebezpečí úrazu
elektrickým

proudem

Nestoupat.

Při výměně
použijte stejný
typ pneumatik.

Nebezpečí
převrácení

Č. dílu 133071CZ S-80 • S-85 3

Přečtěte si návod
k obsluze.

Kryty smí otevírat
pouze vyškolený
personál údržby.

Nebezpečí
převrácení

Jmenovitou
nosnost stroje
zjistíte
z výrobního

štítku.

Návod k obsluze Šesté vydání • Druhý tisk

+

+

=

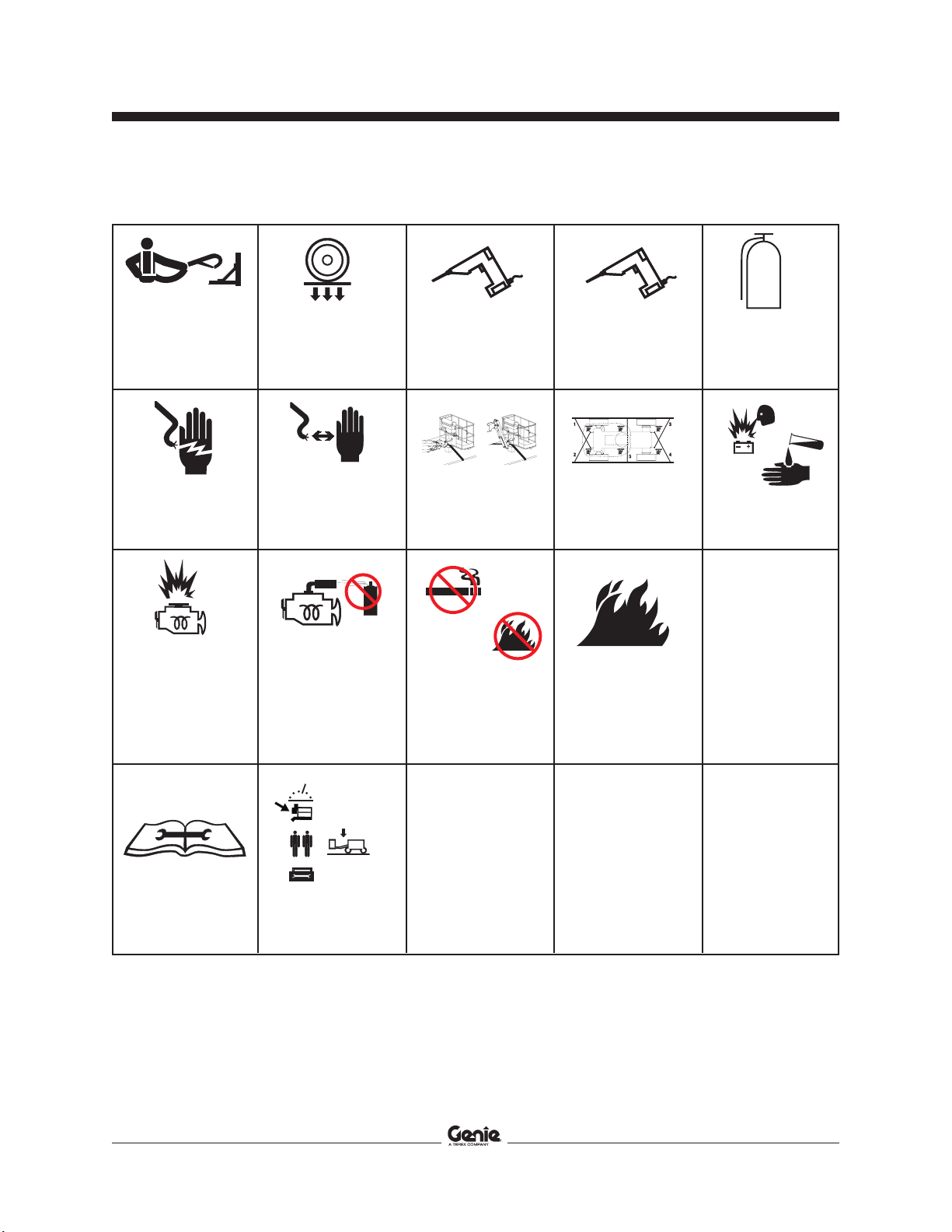

Denice symbolů a piktogramů upozorňujících na nebezpečí

Úchyt
bezpečnostního
lana

Nebezpečí úrazu
elektrickým

proudem

Nebezpečí
výbuchu

Zatížení kola Jmenovité napětí

pro napájení
plošiny

Zamezte kontaktu.

Pokyny
k upevňování

Nepoužívejte pro
urychlení startu
strojů vybavených
žhavicími
svíčkami éter ani
jiné prostředky

Nepřibližujte
se s otevřeným
ohněm.

o vysoké energii.

Jmenovitý tlak pro
přívod vzduchu do
plošiny

Pokyny
k upevňování

Nebezpečí
požáru

V blízkosti

zařízení musí být
hasicí přístroj.

Nebezpečí
výbuchu/popálení

Přečtěte si
servisní příručku.

Hmotnost

svářecího zařízení
sníží nosnost.

4 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

82472

82548

114251

114249

114249

82548

82487

114251

133067

82472

114249

114249 A

82487 B

114251 A

82472 B

82481

8248182487 133067

133067 A

0 to 50KV 3.0 m

50 to 200KV 4.6 m

200 to 350KV 6.1 m

350 to 500KV 7.6 m

500 to 750KV 10.6 m

750 to 1000KV 13.7 m

Bezpečnostní štítky a jejich umístění

Návod k obsluze

Všeobecná bezpečnost

Č. dílu 133071CZ S-80 • S-85 5

Návod k obsluze Šesté vydání • Druhý tisk

114473

82601

nebo 82547

82604

82487

82671

82604

114473

82487

82487 B

114473 A

82547 B

340 kg

+

< =

340 kg

82547

82601 B

227 kg

+

< =

227 kg

82601

82671 C

82671

82548

82472

82472

114247

114249 114249

82473

82671

133067

82473

82671

114247

82671 C

82548

82472

82472 B

114249

114249 A

82473 B

133067

12.5 m/sec

82604 B

133067 A

0 to 50KV 3.0 m

50 to 200KV 4.6 m

200 to 350KV 6.1 m

350 to 500KV 7.6 m

500 to 750KV 10.6 m

750 to 1000KV 13.7 m

Všeobecná bezpečnost

Bezpečnostní štítky a jejich umístění

6 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Ochrana proti pádu

Při obsluze tohoto stroje musíte používat osobní
ochranné pomůcky proti pádu.

Osoby na plošině musí používat bezpečnostní
pás nebo postroj v souladu se zákony a státními
nařízeními. Připevněte bezpečnostní lano ke
kotevnímu úchytu uvnitř plošiny.

Pracovníci obsluhy musí dodržovat zákony a státní
nařízení, pravidla bezpečnosti práce vydaná
zaměstnavatelem a provozní řád staveniště,
které se týkají používání osobních ochranných
pomůcek.

Všechny tyto pomůcky musí splňovat požadavky
příslušných zákonů a předpisů a musí být
kontrolovány a používány ve shodě s návodem
výrobce.

Návod k obsluze

Bezpečnost pracovníků

Č. dílu 133071CZ S-80 • S-85 7

Návod k obsluze Šesté vydání • Druhý tisk

Bezpečnost pracoviště

Nebezpečí úrazu elektrickým

proudem

Tento stroj není elektricky izolován, a proto
nezajišťuje ochranu v případě kontaktu
s elektrickým proudem nebo v jeho blízkosti.

Dodržujte veškerá
místní nařízení
a zákony týkající
se požadované
bezpečné vzdálenosti

od elektrického
vedení. Musí být
dodržována minimální
požadovaná
bezpečná vzdálenost

dle níže uvedené
tabulky.

Napětí ve vedení Požadovaná bezpečná vzdálenost

0 až 50 kV 3,0 m

50 až 200 kV 4,6 m

200 až 350 kV 6,1 m

350 až 500 kV 7,6 m

Počítejte s pohybem
plošiny, houpáním
a průhybem
elektrického vedení
a dávejte pozor na silný
nebo nárazový vítr.

Nepřibližujte se ke
stroji, pokud se dotýká

elektrického vedení
pod napětím. Dokud
nebude elektrické
vedení odpojeno,
nesmí se osoby na
zemi nebo na plošině
dotýkat stroje ani jej
obsluhovat.

Nepoužívejte stroj během bouřky, nebo pokud se
blýská.

Nepoužívejte stroj jako uzemnění při svařování.

Nebezpečí převrácení

Hmotnost osob, zařízení a materiálu na plošině
nesmí překročit nosnost plošiny při omezeném ani
při neomezeném rozsahu pohybu.

500 až 750 kV 10,6 m

750 až 1000 kV 13,7 m

Nosnost plošiny 227 kg
S-85

Nosnost plošiny 227 kg
S-80 s plošinou o délce 8 stop

Nosnost plošiny 227 kg
S-80 s plošinou o délce 6 stop

Nosnost plošiny 340 kg
S-80 s pneumatikami s pěnovou náplní a
se správným uspořádáním protizávaží

Maximální počet osob 2

Výložník S-80 o nosnosti 340 kg: Nepřipevňujte

plošinu o jmenovité nosnosti 340 kg ke strojům
s jakoukoli jinou jmenovitou nosností. Maximální
jmenovitá nosnost je uvedena na výrobním štítku.

8 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Bezpečnost pracoviště

Do celkového zatížení plošiny musíte započítat
hmotnost doplňků a příslušenství, jako např.
držáků trubek, plechů a svařovacích agregátů,
které snižují jmenovitou nosnost plošiny.
Tyto údaje jsou uvedeny na štítcích doplňků
a příslušenství.

Používáte-li
příslušenství,
přečtěte si návody
dodané s tímto
příslušenstvím,
ujistěte se, že jste
jim porozuměli
a dodržujte je.

Nezvedejte

a nevysouvejte
výložník, pokud stroj
nestojí na pevném
a rovném povrchu.

Nespoléhejte na
zvukovou signalizaci
náklonu plošiny jako
na indikátor výšky.
Zvuková signalizace
náklonu plošiny se
spustí, až když bude
stroj na prudkém
svahu.

Rozezní-li se zvuková signalizace náklonu při
zvednuté plošině: Dbejte maximální opatrnosti.
Identikujte stav výložníku na svahu. Před
přemístěním na pevný rovný povrch proveďte
kroky potřebné ke spuštění výložníku. Při
spouštění plošiny neotáčejte výložníkem.

Rozezní-li se zvuková
signalizace náklonu
s plošinou nahoru po svahu:
Nejprve výložník spusťte
a poté jej zatáhněte.

Rozezní-li se zvuková
signalizace náklonu
s plošinou dolů ze svahu:
Nejprve zatáhněte a pak
spusťte výložník.

Pokud rychlost větru

překračuje 12,5 m/s,

nezvedejte výložník.

Je-li výložník zvednutý

a rychlost větru

překročí 12,5 m/s,

spusťte výložník

a přerušte práci se

strojem.

Nepoužívejte stroj

v silném nebo

nárazovém větru.

Nezvětšujte plochu

plošiny ani nákladu.

Čím větší je plocha

vystavená účinkům

větru, tím nižší je

stabilita stroje.

Č. dílu 133071CZ S-80 • S-85 9

Návod k obsluze Šesté vydání • Druhý tisk

Bezpečnost pracoviště

Při pojezdu stroje ve
složené poloze po
nerovném terénu,
stavebním odpadu,
nestabilním nebo
kluzkém povrchu
a poblíž výkopů nebo
srázů dbejte maximální
opatrnosti a pojíždějte
nízkou rychlostí.

Nejezděte poblíž nebo přímo po nerovném terénu,
nestabilním povrchu nebo v jiných nebezpečných
situacích se zvednutým nebo vysunutým
výložníkem.

Nepoužívejte stroj jako jeřáb.

Nepoužívejte výložník k tlačení stroje nebo jiných
předmětů.

Nedotýkejte se výložníkem okolních konstrukcí.

Nepřivazujte výložník nebo plošinu k okolním
konstrukcím.

Neumísťujte břemena vně obvodu plošiny.

Neodtlačujte ani

nepřitahujte žádný

předmět, který se

nachází mimo plošinu.

Maximální přípustná

ruční síla

400 N

Neupravujte a neodpojujte součásti stroje, které
jakkoli ovlivňují jeho bezpečnost a stabilitu.

Součásti důležité pro stabilitu stroje nevyměňujte
za součásti s jinou hmotností nebo jinými
technickými parametry.

Nenahrazujte pneumatiky instalované výrobcem
pneumatikami s jinými parametry nebo s jinou
hodnotou pevnosti kostry (PR).

Nenahrazujte pneumatiky plněné pěnou dodané
výrobcem pneumatikami plněnými vzduchem.
Hmotnost kola má zásadní význam pro stabilitu.

Vysokoprůchodné pneumatiky musí být
nainstalovány ve výrobním závodě. Nenahrazujte
standardní pneumatiky instalované výrobcem za
vysokoprůchodné pneumatiky.

10 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Bezpečnost pracoviště

Neupravujte nadzemní pracovní plošinu bez
předchozího písemného souhlasu výrobce.
Montáž držáků nářadí nebo jiných materiálů
k plošině, okopové zarážce nebo ochrannému
zábradlí může zvýšit hmotnost plošiny a také
zvětšit plochu plošiny či nákladu.

Neumísťujte
a neupevňujte
přečnívající břemena
k žádné části stroje.

Žebříky či lešení
neumisťujte na plošinu
ani je neopírejte
o žádnou část stroje.

Nepřevážejte nářadí
a materiály, pokud
nejsou rovnoměrně
rozloženy a pokud
s nimi osoba či osoby
na plošině nemohou
bezpečně manipulovat.

Nepoužívejte stroj na
pohyblivé ploše nebo
na pojízdném vozidle.

Ujistěte se, že všechny pneumatiky jsou v dobrém
stavu, vzduchem plněné pneumatiky jsou správně
nahuštěné a že matice kol jsou řádně dotažené.

Pokud se plošina zaklesne či zachytí za okolní
konstrukci nebo jinak ztratí schopnost normálního
pohybu, nepoužívejte k jejímu uvolnění ovládací
prvky na plošině. Než se pokusíte uvolnit plošinu
pomocí ovládání ze země, musí plošinu opustit
všechny osoby.

Nebezpečí při práci na svazích

Nevyjíždějte se strojem do svahů, jejichž sklon
překračuje maximální hodnoty pro jízdu do
svahu, ze svahu nebo po vrstevnici (boční
náklon). Maximální hodnoty platí pouze pro stroje
s výložníkem ve složené poloze.

Maximální sklon svahu, složená poloha, 2WD
(pohon dvou kol)

Plošina dolů ze svahu 30 % (17 °)

Plošina nahoru po svahu 15 % (9 °)

Boční náklon 25 % (14 °)

Maximální sklon svahu, složená poloha, 4WD
(pohon čtyř kol)

Plošina dolů ze svahu 45 % (24 °)

Plošina nahoru po svahu 30 % (17 °)

Boční náklon 25 % (14 °)

Poznámka: Maximální sklon svahu závisí na stavu
terénu a je podmíněn dostatečnou adhezí.

Č. dílu 133071CZ S-80 • S-85 11

Návod k obsluze Šesté vydání • Druhý tisk

Bezpečnost pracoviště

Nebezpečí pádu

Osoby na plošině musí používat bezpečnostní
pás nebo postroj v souladu se zákony a státními
nařízeními. Připevněte bezpečnostní lano ke
kotevnímu úchytu uvnitř plošiny.

Na ochranné zábradlí
plošiny si nesedejte,
nestoupejte na ně ani
po něm nešplhejte.
Vždy pevně stůjte na
podlaze plošiny.

Neslézejte ze zvednuté

plošiny.

Udržujte podlahu
plošiny v čistotě.

Před zahájením
provozu spusťte střední
zábradelní příčku nebo
uzavřete vstupní rám
plošiny.

Nevstupujte na plošinu
a neslézejte z ní, pokud
stroj není ve složené
poloze a plošina není
na úrovni země.

Nebezpečí nárazu

Při jízdě nebo obsluze
plošiny mějte na
paměti omezenou
viditelnost a slepá
místa.

Při otáčení točnice sledujte polohu výložníku
a přesah točnice.

Zkontrolujte, zda se
v pracovní oblasti
nenacházejí překážky
nad hlavou nebo jiná
potenciální nebezpečí.

Budete-li se držet
ochranného zábradlí
plošiny, mějte na
paměti nebezpečí
sevření.

Pracovníci obsluhy
musí dodržovat
zákony a státní
nařízení, pravidla
bezpečnosti
práce vydaná
zaměstnavatelem
a provozní řád
staveniště, které
se týkají používání
osobních ochranných
pomůcek.

Sledujte a používejte
barevně označené
směrové šipky funkcí
pojezdu a řízení na
ovládacím panelu
v plošině a hnacím
podvozku.

12 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Bezpečnost pracoviště

Nespouštějte výložník,

pokud se pod ním

nacházejí osoby nebo
překážky.

Omezte rychlost jízdy
podle stavu a sklonu
terénu, hustoty
dopravy, přítomnosti
osob a jiných faktorů,
které mohou způsobit
kolizi.

Nezasahujte
výložníkem do dráhy
žádného jeřábu, pokud
nebylo uzamknuto
ovládání jeřábu a/nebo
pokud nebyla učiněna
opatření, která zamezí
případné srážce.

Během provozu stroje neprovádějte kaskadérské
ani jiné nebezpečné kousky.

Nebezpečí úrazu

Nepoužívejte stroj, zjistíte-li únik hydraulického
oleje nebo vzduchu. Unikající vzduch nebo
hydraulický olej může proniknout pokožkou a/nebo
způsobit popáleniny.

Nebezpečí výbuchu a požáru

Nespouštějte motor, pokud ucítíte zápach nebo
jinak zjistíte přítomnost zkapalněného plynu
(LPG), benzinu, motorové nafty nebo jiných
výbušných látek.

Nedoplňujte do stroje palivo, když motor běží.

Palivo doplňujte a akumulátory dobíjejte pouze
na otevřeném, dobře větraném místě bez jisker,
otevřeného ohně a zapálených cigaret.

Neuvádějte stroj do provozu na nebezpečných
místech nebo na místech, kde se mohou
vyskytovat potenciálně hořlavé nebo výbušné
plyny nebo částice.

Nestříkejte éter do motorů vybavených žhavicími
svíčkami.

Nebezpečí při provozu

poškozeného stroje

Nepoužívejte stroj, je-li poškozen nebo vykazuje-li
funkční poruchu.

Vždy před zahájením pracovní směny proveďte
důkladnou kontrolu stroje a všech jeho funkcí.
Je-li stroj poškozen nebo vykazuje-li funkční
poruchu, okamžitě jej označte výstražnou visačkou
a vyřaďte jej z provozu.

Vždy provozujte stroj na dobře větraném místě,
abyste zabránili otravě oxidem uhelnatým.

Nesprávné zacházení se součástmi pod kryty
způsobí vážné zranění. Kryty smí otevírat pouze
vyškolený personál údržby. Pracovník obsluhy by
tak měl učinit pouze při provádění kontroly před
zahájením provozu. Během provozu musí být
všechny kryty uzavřeny a zajištěny.

Ujistěte se, že byla provedena veškerá údržba
tak, jak je stanoveno v této příručce a příslušné
servisní příručce Genie.

Ujistěte se, že jsou všechny štítky čitelné a na
správném místě.

Ujistěte se, zda jsou návod k obsluze,
bezpečnostní příručka a seznam povinností
kompletní, čitelné a uložené v přihrádce na
plošině.

Nebezpečí poškození součástí

Ke spouštění motoru z vnějšího zdroje
nepoužívejte baterii ani nabíječku s napětím
vyšším než 12 V.

Nepoužívejte stroj jako uzemnění při svařování.

Č. dílu 133071CZ S-80 • S-85 13

Návod k obsluze Šesté vydání • Druhý tisk

Bezpečnost pracoviště

Bezpečnost při manipulaci

s akumulátory

Nebezpečí popálení

Akumulátory obsahují
kyselinu. Při manipulaci
s akumulátory vždy
používejte ochranný oděv
a brýle.

Zamezte rozlití kyseliny
z akumulátoru nebo
kontaktu s ní. Rozlitou
kyselinu z akumulátoru
neutralizujte vodným
roztokem jedlé sody.

Nebezpečí výbuchu

Nepřibližujte se
k akumulátorům se zdroji
jiskření nebo otevřeným
ohněm ani v jejich blízkosti
nekuřte. Z akumulátorů
vychází výbušný plyn.

Bezpečnost při práci se

svářecím zařízením

Důkladně si prostudujte a dodržujte všechna
upozornění a pokyny týkající se zdroje napájení
svářecího agregátu.

Nepřipojujte vodiče a kabely, pokud není zdroj
napájení svářecího agregátu vypnutý na panelu
pro ovládání z plošiny.

Neuvádějte do provozu, pokud svářecí kabely
nejsou řádně připojeny a svářecí zařízení není
řádně uzemněno.

Hmotnost svářecího zařízení sníží jmenovitou
nosnost plošiny a musí být započtena do
celkového zatížení plošiny. Zdroj napájení
svářecího agregátu váží 34 kg.

Neuvádějte svářecí zařízení do provozu, pokud
není v bezprostřední blízkosti k dispozici hasicí
přístroj pro okamžité použití podle předpisu OSHA

1926.352(d).

Bezpečnost při práci se
svářecím kabelem vedoucím
k plošině

Důkladně si prostudujte a dodržujte všechna
upozornění a pokyny týkající se zdroje napájení
svářecího agregátu.

Nebezpečí úrazu elektrickým
proudem/popálení

Vyhněte se kontaktu s elektrickými svorkami.

14 S-80 • S-85 Č. dílu 133071CZ

Nepřipojujte vodiče a kabely, pokud není zdroj
napájení svářecího agregátu vypnutý na panelu
pro ovládání z plošiny.

Neprovádějte práci, pokud nejsou svářecí kabely
správně připojeny.

Připojte kladný vodič ke konektorům s otočnou
pojistkou na točně a plošině.

Záporný vodič připojte pomocí svěrky
k uzemněnému sloupku na točně a plošině.

Šesté vydání • Druhý tisk

Návod k obsluze

Bezpečnost pracoviště

Bezpečnost při práci

s držákem trubek

Důkladně si prostudujte a dodržujte všechna
upozornění a pokyny týkající se držáků trubek.

Nepřekračujte jmenovitou nosnost plošiny. Do
celkového zatížení plošiny musí být započítána
sestava držáků trubek a hmotnost nákladu
v držácích trubek, které sníží jmenovitou nosnost
plošiny.

Hmotnost sestavy držáků trubek je 9,5 kg.

Maximální nosnost sestavy držáků trubek je 91 kg.

Hmotnost sestavy držáků trubek a nákladu
v držácích trubek může omezit maximální počet
osob na plošině.

Soustřeďte náklad uvnitř obvodu plošiny.

Připevněte náklad bezpečně k plošině.

Vstup a výstup z plošiny musí zůstat volný.

Udržujte dostatek volného prostoru pro
možnost manipulace s ovládacími prvky plošiny
a s červeným tlačítkem nouzového zastavení.

Nepoužívejte zařízení, nejste-li řádně vyškoleni,
a mějte na paměti veškerá nebezpečí související
s pohybem plošiny s přečnívajícím břemenem.

Bezpečnost při práci
s držákem plechů

Důkladně si prostudujte a dodržujte všechna
upozornění a pokyny týkající se držáků plechů.

Nepřekračujte jmenovitou nosnost plošiny.
Celková hmotnost držáků, plechů, osob, nástrojů
a veškerého jiného vybavení nesmí překračovat
jmenovitou nosnost.

Hmotnost sestavy držáků plechů je 13,6 kg.

Maximální nosnost držáků plechů je 113 kg.

Hmotnost držáků plechů a nákladu v nich může
omezit maximální počet osob na plošině na jednu.

Připevněte držáky k plošině. Upevněte plech/
plechy k zábradlí plošiny pomocí dodaných
popruhů.

Nepoužívejte zařízení, nejste-li řádně vyškoleni,
a mějte na paměti veškerá nebezpečí související
se zvedáním plechů.

Nevystavujte stroj působení horizontální síly nebo
boční síly zvedáním nebo spouštěním pevného
nebo přečnívajícího břemena.

Maximální svislá výška plechů: 1,2 m

Maximální rychlost větru: 6,7 m/s

Nevystavujte stroj působení horizontální síly nebo
boční síly zvedáním nebo spouštěním pevného
nebo přečnívajícího břemena.

Nebezpečí úrazu elektrickým proudem: Trubky

musí zůstat stranou elektrických vedení pod
napětím.

Č. dílu 133071CZ S-80 • S-85 15

Maximální plocha plechu: 3 m

2

Návod k obsluze Šesté vydání • Druhý tisk

Bezpečnost pracoviště

Po každém použití stroj zajistěte
proti uvedení do pohybu

1 Vyberte bezpečné místo pro zaparkování –

pevný a rovný povrch bez výskytu překážek,
mimo dopravní ruch.

2 Zatáhněte a spusťte výložník do složené

polohy.

3 Otočte točnici tak, aby se výložník nacházel

mezi neřiditelnými koly.

4 Otočte spínač s klíčkem do vypnuté

polohy a vyjměte klíček, abyste zabránili
neoprávněnému použití stroje.

5 Zajistěte kola pomocí klínů.

16 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

7

1

2

5

6

6

3

5

9

10

11

8

4

Návod k obsluze

Popis stroje

1 Neřiditelné kolo
2 Řiditelné kolo
3 Panel pro ovládání ze země
4 Výložník
5 Panel pro ovládání z plošiny
6 Plošina
7 Kyvné rameno (S-85)
8 Kotevní bod bezpečnostního lana
9 Posuvná střední zábradelní příčka
10 Přihrádka pro uložení návodu
11 Nožní spínač

Č. dílu 133071CZ S-80 • S-85 17

Návod k obsluze Šesté vydání • Druhý tisk

Ovládací prvky

1 2 3 4 5

23 22 21 20 19 18

Panel pro ovládání z plošiny

1 Tlačítko klaksonu

2 Spínač nastavení polohy plošiny

3 Spínač otáčení plošiny

4 Pouze S-85: Spínač zvedání/spouštění

kyvného ramena plošiny

5 Přepínač rychlosti pojezdu

6 Vypínač nouzového napájení

7 Kontrolka náklonu stroje (je-li ve výbavě)

18 S-80 • S-85 Č. dílu 133071CZ

8 Spínač generátoru (je-li ve výbavě)

9 Spínač světel pojezdu (je-li ve výbavě)

10 Spínač pracovních světel (je-li ve výbavě)

11 Volitelné vybavení

12 Červené tlačítko nouzového zastavení

13 Páka s dvojitou osou pro proporcionální ovládání

funkce pojezdu a řízení
NEBO páka proporcionálního ovládání funkce pojezdu
s kolébkovým přepínačem funkce řízení

Šesté vydání • Druhý tisk

STOP

133075 A

133075 A

Návod k obsluze

Ovládací prvky

7

9 106 11

128

17 16 15 14 13

14 Spínač aktivace pojezdu

15 Kontrolka aktivace pojezdu

16 Spínač žhavicích svíček (je-li ve výbavě)

17 Přepínač otáček volnoběhu (ot./min)

· Želva: nožní spínač aktivuje nízké
volnoběžné otáčky

· Králík: nožní spínač aktivuje vysoké
volnoběžné otáčky

18 Spínač spouštění motoru

19 Benzinové/LPG modely: Přepínač druhu paliva

20 Kontrolka funkční poruchy stroje

(je-li ve výbavě)

21 Kontrolka přetížení plošiny

22 Kolébkový přepínač pro vysouvání/zatahování

výložníku

23 Páka se dvěma osami pro funkce zvedání/

spouštění výložníku a otáčení točnice doleva

a doprava

Č. dílu 133071CZ S-80 • S-85 19

Návod k obsluze Šesté vydání • Druhý tisk

Ovládací prvky

Panel pro ovládání z plošiny

1 Tlačítko klaksonu

Stiskněte tlačítko klaksonu – klakson se

rozezní. Uvolněte tlačítko klaksonu a klakson
utichne.

2 Spínač nastavení polohy plošiny

Přesunutím spínače nastavení

polohy plošiny nahoru se
plošina přemístí do vyšší
polohy. Přesunutím spínače
nastavení polohy plošiny dolů
se plošina přemístí do nižší
polohy.

3 Spínač otáčení plošiny

Přesunutím spínače

otáčení plošiny doprava
se plošina otočí doprava.
Přesunutím spínače
otáčení plošiny doleva se
plošina otočí doleva.

4 Spínač zvedání/spouštění kyvného ramena

plošiny

Přesunutím spínače

zvedání/spouštění
kyvného ramena plošiny
nahoru se kyvné rameno
zvedne. Přesunutím
spínače kyvného ramena
dolů se kyvné rameno
spustí.

5 Přepínač rychlosti pojezdu

Symbol stroje na svahu: Nízký provozní rozsah

pro pojezd na svahu.

Symbol stroje na rovném povrchu: Velký

provozní rozsah pro maximální rychlost

pojezdu.

6 Spínač nouzového napájení

Nouzové napájení se používá při poruše

hlavního zdroje napájení.

Přepněte vypínač nouzového napájení nahoru,

podržte a zároveň aktivujte požadovanou

funkci.

7 Kontrolka náklonu stroje (je-li ve výbavě)

Kontrolka náklonu stroje se rozsvěcuje při

aktivaci zvukové výstražné signalizace náklonu

stroje.

8 Spínač generátoru (je-li ve výbavě)

Aktivujte generátor přepnutím spínače nahoru.

Vypněte generátor přepnutím spínače dolů.

9 Spínač světel pojezdu (je-li ve výbavě)

Aktivujte světla pojezdu přepnutím spínače

nahoru. Vypněte světla pojezdu přepnutím

spínače dolů.

10 Spínač pracovních světel (je-li ve výbavě)

Aktivujte pracovní světla přepnutím spínače

nahoru. Vypněte pracovní světla přepnutím

spínače dolů.

20 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Ovládací prvky

11 Není použito

12 Červené tlačítko nouzového zastavení

Stisknutím červeného tlačítka nouzového

zastavení do vypnuté polohy se zastaví
všechny funkce stroje a motor se vypne.
Vytažením červeného tlačítka nouzového
zastavení do zapnuté polohy uvedete stroj do
provozu.

13 Páka s dvojitou osou pro proporcionální

ovládání funkce pojezdu a řízení
NEBO páka proporcionálního ovládání funkce
pojezdu s kolébkovým přepínačem funkce
řízení

Přesunete-li ovládací páku ve směru

označeném modrou šipkou na ovládacím
panelu, stroj se rozjede dopředu. Přesunete-li
ovládací páku ve směru označeném žlutou
šipkou, stroj se rozjede dozadu. Přesunete-li
ovládací páku ve směru označeném modrým
trojúhelníkem, stroj zatočí doleva. Přesunete-li
ovládací páku ve směru označeném žlutým
trojúhelníkem, stroj zatočí doprava.

NEBO

Přesunete-li ovládací páku ve směru
označeném modrou šipkou na ovládacím
panelu, stroj se rozjede dopředu. Přesunete-li
ovládací páku ve směru označeném žlutou
šipkou, stroj se rozjede dozadu. Stisknete-li
levou stranu kolébkového přepínače, stroj
zatočí doleva. Stisknete-li pravou stranu
kolébkového přepínače, stroj zatočí doprava.

14 Kontrolka aktivace pojezdu

Chcete-li se se strojem rozjet v době, kdy svítí

kontrolka aktivace pojezdu, přesuňte spínač

aktivace pojezdu na kteroukoli stranu, podržte

jej a pomalu přesuňte ovládací páku pojezdu

mimo středovou polohu. Mějte na paměti, že

stroj může pojíždět opačným směrem vzhledem

k pohybu ovládacích prvků pojezdu a řízení.

15 Kontrolka aktivace pojezdu

Svítí-li tato kontrolka, znamená to, že se

výložník právě dostal za jedno z neřiditelných

kol, a funkce pojezdu byla proto vyřazena.

16 Spínač žhavicích svíček (je-li ve výbavě)

Přesuňte spínač žhavicích svíček na kteroukoli

stranu a podržte jej po dobu 3 až 5 sekund.

17 Přepínač otáček volnoběhu (ot./min)

Přesuňte přepínač volnoběžných otáček motoru

do polohy označené symbolem želvy, aby bylo

možno aktivovat nízké volnoběžné otáčky

pomocí nožního spínače.

Přesuňte přepínač volnoběžných otáček

motoru do polohy označené symbolem králíka,

aby bylo možno aktivovat vysoké volnoběžné

otáčky pomocí nožního spínače.

18 Spínač spouštěče motoru

Spusťte motor přesunutím spínače spouštěče

motoru na kteroukoli stranu.

Č. dílu 133071CZ S-80 • S-85 21

Návod k obsluze Šesté vydání • Druhý tisk

Ovládací prvky

19 Benzinové/LPG modely: Přepínač druhu paliva

Přesunutím přepínače druhu paliva do polohy

„benzin” zvolte přívod benzinu. Přesunutím
přepínače druhu paliva do polohy „LPG” zvolte
přívod LPG.

20 Kontrolka funkční poruchy stroje

Rozsvícená kontrolka znamená, že se všechny

funkce zastavily. Viz pokyny v kapitole Pokyny
k obsluze.

21 Kontrolka přetížení plošiny

Blikání této kontrolky znamená, že plošina

je přetížena. Současně jsou deaktivovány
všechny funkce. Snižujte zatížení plošiny,
dokud indikátor nezhasne.

22 Kolébkový přepínač pro vysouvání/zatahování

výložníku

Přepnutím kolébkového

přepínače nahoru
se výložník zatáhne.
Přesunutím kolébkového
přepínače dolů se hlavní
výložník vysune.

23 Páka s dvojitou osou proporcionálního ovládání

funkcí zvedání/spouštění výložníku a otáčení
točnice doleva a doprava

Přesunutím ovládací páky

nahoru se výložník zvedne.
Přesunutím ovládací páky dolů
se výložník spustí. Přesunutím
ovládací páky doprava
se točnice otočí doprava.
Přesunutím ovládací páky
doleva se točnice otočí
doleva.

22 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

11

4

1213

14

15

STOP

1 2

5

6

3

16

17

18

19

21

20

7

8

9

10

Návod k obsluze

Ovládací prvky

Panel pro ovládání ze země

1 Počitadlo provozních hodin
2 Spínač s klíčem pro volbu

ovládání: ze země/vypnuto/z
plošiny

3 Modely s benzinovým/LPG

motorem: Přepínač druhu paliva

4 Červené tlačítko nouzového

zastavení
5 Přepínač otáček volnoběhu
6 Kontrolka motoru
7 Pouze S-85: Spínač zvedání/

spouštění kyvného ramena plošiny

8 Spínač nastavení polohy

plošiny
9 Spínač otáčení plošiny
10 Spínač otáčení točnice
11 Není použito
12 Není použito
13 Kontrolka funkční poruchy

stroje

14 15 A jistič ovládacích

elektrických obvodů
15 Kontrolka přetížení plošiny

16 Vypínač nouzového napájení
17 Spínač zvedání/spouštění

výložníku

18 Spínač pro vysouvání/

zatahování výložníku
19 Tlačítko aktivace funkcí
20 Spínač spouštěče motoru
21 Spínač žhavicích svíček

(je-li součástí výbavy)

Č. dílu 133071CZ S-80 • S-85 23

Návod k obsluze Šesté vydání • Druhý tisk

Ovládací prvky

Panel pro ovládání ze země

Postupujte dle obrázku Panel pro ovládání

ze země.

1 Počitadlo provozních hodin

Počitadlo provozních hodin zobrazuje počet

hodin, po které byl stroj v provozu.

2 Spínač s klíčem pro volbu ovládání

(ze země/vypnuto/z plošiny)

Otočením spínače s klíčkem do polohy pro

ovládání z plošiny se aktivuje panel pro
ovládání z plošiny. Otočením spínače s klíčkem
do vypnuté polohy se stroj vypne. Otočením
spínače s klíčkem do polohy pro ovládání ze
země se aktivuje panel pro ovládání ze země.

3 Modely s benzinovým/LPG motorem: Přepínač

druhu paliva

Přesunutím přepínače druhu paliva do polohy

„benzin” zvolte přívod benzinu. Přesunutím
přepínače druhu paliva do polohy „LPG” zvolte
přívod LPG.

4 Červené tlačítko nouzového zastavení

6 Kontrolka motoru

Kontrolka svítí a motor se zastavil: Označte

stroj visačkou a vyřaďte jej z provozu.
Kontrolka svítí a motor nadále běží: Kontaktujte
personál servisu do 24 hodin.

7 Spínač zvedání/spouštění kyvného ramena

Přesunutím spínače zvedání/spouštění

kyvného ramena plošiny nahoru se kyvné
rameno zvedne. Přesunutím spínače zvedání/
spouštění kyvného ramena plošiny dolů se
kyvné rameno spustí.

8 Spínač nastavení polohy plošiny

Přesunutím spínače nastavení polohy plošiny

nahoru se plošina přemístí do vyšší polohy.
Přesunutím spínače nastavení polohy plošiny
dolů se plošina přemístí do nižší polohy.

9 Spínač otáčení plošiny

Přesunutím spínače otáčení plošiny doprava

se plošina otočí doprava. Přesunutím spínače
otáčení plošiny doleva se plošina otočí doleva.

10 Spínač otáčení točnice

Stisknutím červeného tlačítka nouzového

zastavení do vypnuté polohy zastavíte všechny
funkce stroje a vypnete motor. Vytažením
červeného tlačítka nouzového zastavení do
zapnuté polohy uvedete stroj do provozu.

5 Přepínač otáček volnoběhu (ot./min)

Přesuňte přepínač volnoběžných otáček motoru

do polohy označené symbolem želvy, aby bylo
možno aktivovat nízké volnoběžné otáčky
pomocí nožního spínače.
Přesuňte přepínač volnoběžných otáček
motoru do polohy označené symbolem králíka,
aby bylo možno aktivovat vysoké volnoběžné
otáčky pomocí nožního spínače.

24 S-80 • S-85 Č. dílu 133071CZ

Přesunutím spínače otáčení točnice doprava

se točnice otočí doprava. Přesunutím spínače
otáčení točnice doleva se točnice otočí doleva.

Šesté vydání • Druhý tisk

Návod k obsluze

Ovládací prvky

11 Není použito

12 Není použito

13 Kontrolka funkční poruchy stroje

Rozsvícená kontrolka znamená, že se všechny

funkce zastavily. Viz pokyny v kapitole Pokyny
k obsluze.

14 15 A jistič elektrických obvodů ovládacích prvků

15 Kontrolka přetížení plošiny

Blikání této kontrolky znamená, že plošina

je přetížena. Současně jsou deaktivovány
všechny funkce. Snižujte zatížení plošiny,
dokud indikátor nezhasne.

16 Spínač nouzového napájení

Nouzové napájení se používá při poruše

hlavního zdroje napájení.
Přesuňte spínač nouzového napájení na
kteroukoli stranu, podržte jej a současně
aktivujte požadovanou funkci.

17 Spínač zvedání/spouštění výložníku

Přesunutím spínače zvedání/spouštění

výložníku nahoru se výložník zvedne.
Přesunutím spínače zvedání/spouštění
výložníku dolů se výložník spustí.

18 Spínač pro vysouvání/zatahování výložníku

Přesunutím spínače vysouvání/zatahování

výložníku doprava se výložník vysune.
Přesunutím spínače vysouvání/zatahování
hlavního výložníku doleva se výložník zatáhne.

19 Spínač aktivace funkcí

Stisknutím a přidržením tlačítka aktivace funkcí

umožníte provoz funkcí ovládaných ze země.

20 Spínač spouštěče motoru

Spusťte motor přesunutím spínače spouštěče

motoru na kteroukoli stranu.

21 Spínač žhavicích svíček (je-li ve výbavě)

Přesuňte spínač žhavicích svíček na kteroukoli

stranu a podržte jej po dobu 3 až 5 sekund.

Č. dílu 133071CZ S-80 • S-85 25

Návod k obsluze Šesté vydání • Druhý tisk

Kontroly

Základy kontroly před zahájením
provozu

Pracovník obsluhy je povinen provádět kontrolu
před zahájením provozu a pravidelnou údržbu.

Kontrola před zahájením provozu je vizuální

Neuvádějte stroj do provozu,
dokud neprovedete následující:

Seznamte se se zásadami bezpečné obsluhy

stroje uvedenými v tomto návodu k obsluze

a dodržujte je.

1 Vyhýbejte se nebezpečným situacím.

2 Vždy proveďte kontrolu před zahájením

provozu.

kontrola, kterou provádí pracovník obsluhy před
zahájením každé pracovní směny. Kontrola
umožňuje odhalit zjevné poruchy stroje ještě
předtím, než pracovník obsluhy začne provádět
funkční zkoušky.

Kontrola před zahájením provozu slouží rovněž
k rozhodnutí o nutnosti provedení úkonů
pravidelné údržby. Pracovník obsluhy smí
provádět pouze úkony pravidelné údržby, které
jsou přesně vymezeny v tomto návodu.

Než přejdete k další kapitole, seznamte

se s postupem kontroly před zahájením
provozu a ujistěte se, že mu rozumíte.

3 Před používáním stroje vždy proveďte

kontroly funkce.

4 Zkontrolujte pracoviště.

5 Používejte stroj pouze k účelu, pro který

je určen.

Prohlédněte si seznam na následující straně
a zkontrolujte všechny položky.

Zjistíte-li poškození nebo jakoukoli nedovolenou
odchylku od stavu stroje při dodání, označte stroj
visačkou a vyřad'te jej z provozu.

Opravy stroje smí provádět pouze kvalikovaný
servisní technik podle specikací výrobce. Po
provedení oprav musí pracovník obsluhy opět
provést kontrolu zahájení provozu a teprve potom
zahájit funkční zkoušky.

Pravidelné technické kontroly musí provádět
kvalikovaní servisní technici podle specikací
výrobce a požadavků uvedených v seznamu
povinností.

26 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Kontrola před zahájením provozu

Návod k obsluze

Kontroly

❏

 Ujistěte se, zda návod k obsluze, bezpečnostní

příručka a seznam povinností jsou kompletní,
čitelné a uložené v přihrádce na plošině.

❏

 Ujistěte se, zda jsou všechny štítky na svém

místě a čitelné. Viz kapitola Kontroly.

❏

 Zkontrolujte případné úniky a správnou hladinu

motorového oleje. V případě potřeby olej
doplňte. Viz kapitola Údržba.

❏

 Zkontrolujte případné úniky a správnou hladinu

hydraulického oleje. V případě potřeby olej
doplňte. Viz kapitola Údržba.

❏

 Zkontrolujte případné úniky a správnou hladinu

chladicí kapaliny. V případě potřeby chladicí
kapalinu doplňte. Viz kapitola Údržba.

❏

 Zkontrolujte případné úniky a správnou hladinu

elektrolytu v akumulátorech. V případě potřeby
doplňte destilovanou vodu. Viz kapitola Údržba.

❏

 Zkontrolujte správný tlak v pneumatikách.

V případě potřeby doplňte vzduch. Viz kapitola
Údržba.

❏ zvukové signalizace a majáky (jsou-li ve

výbavě),

❏ matice, šrouby a jiné spojovací prvky,

❏ střední zábradelní příčka nebo vstupní rám

plošiny.

Na celém stroji zkontrolujte:

❏ zda nejsou na některých konstrukčních

součástech nebo svarech praskliny,

❏ zda některé součásti stroje nejsou

promáčknuté nebo poškozené,

❏ zda některé součásti stroje nevykazují

nadměrnou rez, korozi nebo oxidaci.

❏

Ujistěte se, že nechybí žádné konstrukční ani
jiné důležité součásti a že jsou jejich spojovací
prvky na svém místě a řádně dotažené.

❏

Po dokončení kontroly se ujistěte, zda jsou

všechny kryty na svém místě a v zajištěné
poloze.

Zkontrolujte, zda nejsou následující součásti
nebo oblasti poškozené, chybně namontované,
nedovoleně upravené nebo zda nechybí:

❏ elektrické součásti, elektroinstalace

a elektrické kabely,

❏ hydraulické hadice, spojky, hydraulické

válce a soustavy potrubí,

❏ palivové a hydraulické nádrže,

❏ pojezdový motor, motor točnice a hnací

náboje,

❏ otěrové desky výložníku,

❏ kola a pneumatiky,

❏ motor a související součásti,

❏ koncové vypínače a klakson,

Č. dílu 133071CZ S-80 • S-85 27

Návod k obsluze Šesté vydání • Druhý tisk

Kontroly

Základy funkčních zkoušek

Funkční zkoušky slouží k odhalení případných
poruch ještě před zahájením provozu stroje.
Pracovník obsluhy musí postupovat podle pokynů,
které jsou rozepsány do jednotlivých kroků,
a přezkoušet všechny funkce stroje.

Neuvádějte stroj do provozu,
dokud neprovedete následující:

Seznamte se se zásadami bezpečné obsluhy

stroje uvedenými v tomto návodu k obsluze

a dodržujte je.

1 Vyhýbejte se nebezpečným situacím.

2 Vždy proveďte kontrolu před zahájením

provozu.

3 Před používáním stroje vždy proveďte

kontroly funkce.

Než přejdete k další kapitole, seznamte se

s postupy funkčních zkoušek a ujistěte se,
že jim rozumíte.

4 Zkontrolujte pracoviště.

5 Používejte stroj pouze k účelu, pro který

je určen.

Nikdy nepoužívejte stroj, který vykazuje funkční
poruchu. Zjistíte-li funkční poruchu, označte stroj
visačkou a vyřaďte jej z provozu. Opravy stroje
smí provádět pouze kvalikovaný servisní technik
podle specikací výrobce.

Po provedení oprav musí pracovník obsluhy opět
provést kontrolu před zahájením provozu a funkční
zkoušky a teprve potom uvést stroj do provozu.

1 Vyberte si zkušební plochu. Ta musí být rovná,

pevná a bez překážek.

Na panelu pro ovládání ze země

2 Otočte spínač s klíčkem do polohy pro ovládání

ze země.

3 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy.

Výsledek: Majáčky (jsou-li ve výbavě) by měly

blikat.

4 Nastartujte motor (viz kapitola Pokyny

k obsluze).

Zkouška nouzového zastavení

5 Zatlačte červené tlačítko nouzového zastavení

do vypnuté polohy.

Výsledek: Motor by se měl vypnout a všechny

funkce by měly být deaktivovány.

6 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy a znovu spusťte
motor.

28 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Kontroly

Zkouška funkcí stroje

7 Nemačkejte tlačítko

aktivace funkcí. Postupně
zkuste aktivovat pákový
spínač jednotlivých funkcí
výložníku a plošiny.

Výsledek: Všechny funkce výložníku a plošiny

by měly být deaktivovány.

8 Stiskněte a přidržte tlačítko aktivace funkcí

a aktivujte pákový spínač každé funkce
výložníku a plošiny.

Výsledek: Všechny funkce výložníku a plošiny

by měly fungovat v celém rozsahu (úplný
cyklus). Během spouštění výložníku by měla
fungovat zvuková signalizace klesání.

Zkouška snímače náklonu

9 Vytáhněte červené tlačítko nouzového

zastavení na plošině do zapnuté polohy.
Otočte spínač s klíčem do polohy pro ovládání
z plošiny.

10 Otevřete kryt točnice na

straně nádrže a vyhledejte
snímač náklonu v prohlubni
akumulátoru.

11 Zatlačte jednu stranu snímače

dolů.

Výsledek: Měla by se spustit

zvuková signalizace uvnitř plošiny.

Zkouška nouzového ovládání

12 Otočte spínač s klíčem do polohy pro ovládání

ze země a vypněte motor.

13 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy.

14 Stiskněte a podržte vypínač

nouzového napájení a zároveň
postupně aktivujte pákový spínač
každé funkce výložníku.

Poznámka: Abyste šetřili akumulátory,
neprovádějte úplný cyklus jednotlivých funkcí.

Výsledek: Všechny funkce výložníku by měly

fungovat.

Na panelu pro ovládání z plošiny

Zkouška nouzového zastavení

15 Otočte spínač s klíčkem do polohy pro ovládání

z plošiny a znovu spusťte motor.

16 Vstupte na plošinu a vytáhněte červené tlačítko

nouzového zastavení. Spusťte motor.

17 Zatlačte červené tlačítko nouzového zastavení

na plošině do vypnuté polohy.

Výsledek: Motor by se měl vypnout a všechny

funkce by měly být deaktivovány.

18 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy a znovu
nastartujte motor.

Č. dílu 133071CZ S-80 • S-85 29

Návod k obsluze Šesté vydání • Druhý tisk

Kontroly

Zkouška klaksonu

19 Stiskněte tlačítko klaksonu.

Výsledek: Klakson by měl zatroubit.

Zkouška nožního spínače

20 Zatlačte červené tlačítko nouzového zastavení

na plošině do vypnuté polohy.

21 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy, ale nespouštějte
motor.

22 Sešlápněte nožní spínač a pokuste se spustit

motor pohybem startovacího pákového spínače
na kteroukoli stranu.

Výsledek: Motor by se neměl spustit.

23 Nesešlapujte nožní spínač a nastartujte znovu

motor.

24 Nesešlapujte nožní spínač a vyzkoušejte

všechny funkce stroje.

Výsledek: Funkce stroje by měly být

deaktivovány.

Zkouška funkcí stroje

25 Sešlápněte nožní spínač.

26 Postupně aktivujte páku nebo pákový spínač

každé funkce stroje.

Výsledek: Všechny funkce by měly fungovat

v celém rozsahu (úplný cyklus).

Zkouška řízení

27 Sešlápněte nožní spínač.

28 Stiskněte kolébkový přepínač v horní části

ovládací páky pojezdu ve směru označeném
modrým trojúhelníkem na ovládacím panelu
NEBO pomalu přesuňte ovládací páku
pojezdu/řízení ve směru označeném modrým
trojúhelníkem.

Výsledek: Řiditelná kola by se měla natočit ve

směru označeném modrými trojúhelníky na
hnacím podvozku.

29 Stiskněte kolébkový přepínač ve směru

označeném žlutým trojúhelníkem na ovládacím
panelu NEBO pomalu přesuňte ovládací páku
pojezdu/řízení ve směru označeném žlutým
trojúhelníkem.

Výsledek: Řiditelná kola by se měla natočit

ve směru označeném žlutými trojúhelníky na
hnacím podvozku.

Zkouška pojezdu a brzd

30 Sešlápněte nožní spínač.

31 Pomalu přesouvejte ovládací páku pojezdu

nebo řízení ve směru označeném modrou
šipkou na ovládacím panelu, dokud se stroj
nerozjede. Potom vraťte páku do střední
polohy.

Výsledek: Stroj by se měl rozjet ve směru

označeném modrou šipkou na hnacím
podvozku a poté by se měl náhle zastavit.

32 Pomalu přesouvejte ovládací páku pojezdu

nebo řízení ve směru označeném žlutou šipkou
na ovládacím panelu, dokud se stroj nerozjede.
Potom vraťte páku do střední polohy.

Výsledek: Stroj by se měl rozjet ve směru

označeném žlutou šipkou na hnacím podvozku
a poté by se měl náhle zastavit.

Poznámka: Brzdy musí být schopny udržet stroj
v klidu na každém svahu, který je schopen vyjet.

30 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Kontroly

Zkouška výkyvné nápravy
(je-li ve výbavě)

33 Ovládacími prvky na plošině spusťte motor.

34 Najeďte pravým řiditelným kolem na 15,2 cm

vysoký hranol nebo obrubník.

Výsledek: Tři zbývající kola musí zůstat pevně

na zemi.

35 Najeďte levým řiditelným kolem na 15,2 cm

vysoký hranol nebo obrubník.

Výsledek: Tři zbývající kola musí zůstat pevně

na zemi.

36 Najeďte oběma řiditelnými koly na 15,2 cm

vysoký hranol nebo obrubník.

Výsledek: Neřiditelná kola musí zůstat pevně

na zemi.

Zkouška aktivace pojezdu

37 Sešlápněte nožní spínač a spusťte výložník do

složené polohy.

38 Otáčejte točnici, dokud se výložník nepřesune

za jedno z neřiditelných kol.

40 Přesuňte a podržte pákový spínač aktivace

pojezdu na kteroukoli stranu a pomalu
přesouvejte ovládací páku pojezdu a řízení
mimo střední polohu.

Výsledek: Pojezd by měl fungovat.

Poznámka: Je-li použit systém aktivace pojezdu,
stroj může pojíždět opačným směrem vzhledem
k pohybu ovládací páky pojezdu a řízení.

Směr jízdy stroje určujte

Modrá

podle barevně označených
směrových šipek na
ovládacím panelu na
plošině a na hnacím

Žlutá

podvozku.

Zkouška omezené rychlosti pojezdu

41 Sešlápněte nožní spínač.

42 Zvedněte výložník mírně nad vodorovnou

polohu.

Výsledek: Měla by se

rozsvítit kontrolka aktivace
pojezdu. Kontrolka by měla
svítit, dokud bude výložník

v libovolné poloze podle

nákresu.

39 Přesuňte ovládací páku pojezdu nebo řízení

mimo střední polohu.

43 Pomalu přesuňte ovládací páku pojezdu do

polohy maximální rychlosti.

Výsledek: Maximální dosažitelná rychlost

pojezdu se zvednutým výložníkem nesmí
překročit 30 cm/s.

44 Spusťte výložník do složené polohy.

Výsledek: Funkce pojezdu by měla být

deaktivována.

Č. dílu 133071CZ S-80 • S-85 31

Návod k obsluze Šesté vydání • Druhý tisk

Kontroly

45 Vysuňte výložník o 46 cm.

46 Pomalu přesuňte ovládací páku pojezdu do

polohy maximální rychlosti.

Výsledek: Maximální dosažitelná rychlost

pojezdu s vysunutým výložníkem nesmí
překročit 30 cm/s.

Jestliže rychlost pojezdu se zvednutým nebo
vysunutým výložníkem překročí 30 cm/s, stroj
ihned označte visačkou a vyřaďte jej z provozu.

Zkouška nouzového ovládání

47 Vypněte motor.

48 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy.

49 Sešlápněte nožní spínač.

50 Stiskněte a podržte vypínač nouzového

napájení a zároveň postupně aktivujte pákový
spínač nebo ovládací páku každé funkce stroje.

Poznámka: Abyste šetřili akumulátory,
neprovádějte úplný cyklus jednotlivých funkcí.

Výsledek: Všechny funkce výložníku a řízení by

měly fungovat. Funkce pojezdu by měly být při
nouzovém napájení deaktivovány.

32 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Neuvádějte stroj do provozu,
dokud neprovedete následující:

Seznamte se se zásadami bezpečné obsluhy

stroje uvedenými v tomto návodu k obsluze

a dodržujte je.

1 Vyhýbejte se nebezpečným situacím.

2 Vždy proveďte kontrolu před zahájením

provozu.

3 Před používáním stroje vždy proveďte

kontroly funkce.

4 Zkontrolujte pracoviště.

Návod k obsluze

Kontroly

Kontrola pracoviště

Vyhýbejte se následujícím nebezpečným situacím:

· srázy nebo výkopy,

· hrboly, překážky nebo stavební odpad na zemi,

· svahy,

· nestabilní nebo kluzké povrchy,

· nadzemní překážky a vedení vysokého napětí,

· nebezpečná místa,

· nedostatečně pevný povrch z hlediska
únosnosti veškerých zatížení vyvolaných
strojem,

· vítr a náročné povětrnostní podmínky,

· přítomnost nepovolaných osob,

· další potenciálně nebezpečné situace.

Než přejdete k další kapitole, seznamte se

s postupy kontroly pracoviště a ujistěte se,
že jim rozumíte.

5 Používejte stroj pouze k účelu, pro který

je určen.

Základy

Kontrola pracoviště napomáhá pracovníkovi
obsluhy posoudit, zda je pracoviště vhodné
pro bezpečný provoz stroje. Tuto kontrolu musí
pracovník obsluhy provést ještě před přemístěním
stroje na pracoviště.

Pracovník obsluhy je povinen rozpoznat všechna
nebezpečí na pracovišti, zapamatovat si je
a během jízdy, přípravy a provozu stroje si na ně
dávat pozor a vyhýbat se jim.

Č. dílu 133071CZ S-80 • S-85 33

Návod k obsluze Šesté vydání • Druhý tisk

Kontroly

Kontrola štítků se symboly

Zjistěte, zda štítky na stroji obsahují slovní popis nebo
symboly. Vhodným postupem zkontrolujte, zda jsou
všechny štítky na svém místě a čitelné.

Č. dílu Popis štítku Počet

27204 Šipka – Modrá 1

27205 Šipka – Žlutá 1

27206 Trojúhelník – Modrý 2

27207 Trojúhelník – Žlutý 2

28158 Štítek – Bezolovnatý benzin 1

28159 Štítek – Nafta 1

28160 Štítek – Zkapalněný plyn 1

(LPG – volitelná možnost)

28174 Štítek – Napájení plošiny, 230 V 2

28235 Štítek – Napájení plošiny, 115 V 2

40434 Štítek – Ukotvení bezpečnostního lana 3

44981 Štítek – Vzduchové vedení k plošině 2

(volitelné vybavení)

52966 Ozdobný štítek – 4 x 2 1

52967 Ozdobný štítek – 4 x 4 1

62920 Ozdobný štítek – Genie S-80 1

62921 Ozdobný štítek – S-80 2

62922 Ozdobný štítek – Genie S-85 1

62923 Ozdobný štítek – S-85 2

82472 Štítek – Nebezpečí sevření 5

82473 Štítek – Přístup do motorového 1

prostoru

82481 Štítek – Akumulátor 1

82487 Štítek – Držák trubek 2

(volitelná možnost)

Č. dílu Popis štítku Počet

82548 Štítek – Otáčení plošiny 2

82601 Štítek – Nosnost, 227 kg 1

82604 Štítek – Maximální ruční síla, 1

400 N ANSI

82671 Štítek – Svářecí kabel k plošině 2

(volitelné vybavení)

97815 Štítek – Spusťte střední 1

zábradelní příčku

114099 Štítek – Přepravní schéma 2

114247 Štítek – Nebezpečí pádu 1

114249 Štítek – Specikace pneumatik 4

114251 Štítek – Nebezpečí výbuchu 1

114465 Panel pro ovládání ze země 1

114473 Štítek – Signalizace náklonu 1

122680 Štítek – Šedý proužek, pravá strana 1

122681 Štítek – Šedý proužek, levá strana 1

133067 Štítek – Nebezpečí úrazu 2

elektrickým proudem

133075 Panel pro ovládání z plošiny 1

133308 Štítek – Zatížení kol, S-80 4

133309 Štítek – Zatížení kol, S-85 4

133386 Štítek – Tlak ve vysokoprůchodových 4

pneumatikách

133387 Štítek – Aktivace pojezdu 1

133413 Štítek – Záložní spouštění 1

82487 Štítek – Držák plechů 2

(volitelná možnost)

82547 Štítek – Nosnost, 340 kg 1

(pouze S-80)

34 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

82548

82472

82472

114247

114249

114249

82473

82671

133067

82472 82548

114249

114249

11425182487

122680

133308
nebo 133309

133386

133386

133308
nebo 133309

114099

62920 nebo

62922

40434

27204

27205

27206

27207

27206

62921
nebo 62923

27207

52966
nebo 52967

28174

nebo 28235

114473

82601

nebo 82547

44981

82604

133387

82487

133075

97815

28158
nebo 28159

82481

133067

133386

133308
nebo 133309

122681

44981

28160

114465

28174

nebo 28235

133308
nebo 133309

133386

114099

40434

82671

133413

Výrobní

štítek

82671

Návod k obsluze

Kontroly

Strana panelu
pro ovládání
ze země

podvozek

Plošina

Hnací

Stínování
znamená, že štítek
není viditelný, tzn.
že se nachází pod
krytem.

Strana
motoru

Č. dílu 133071CZ S-80 • S-85 35

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k obsluze

Základy

Kapitola Pokyny k obsluze obsahuje pokyny pro
obsluhu jednotlivých funkcí stroje. Pracovník
obsluhy je povinen dodržovat veškerá pravidla
bezpečnosti práce a pokyny uvedené v návodu
k obsluze, bezpečnostní příručce a v seznamu
povinností.

Neuvádějte stroj do provozu,
dokud neprovedete následující:

Seznamte se se zásadami bezpečné obsluhy

stroje uvedenými v tomto návodu k obsluze

a dodržujte je.

1 Vyhýbejte se nebezpečným situacím.

2 Vždy proveďte kontrolu před zahájením

provozu.

3 Před používáním stroje vždy proveďte

kontroly funkce.

4 Zkontrolujte pracoviště.

5 Používejte stroj pouze k účelu, pro který

je určen.

Používání stroje k jiným účelům, než je zvedání
osob a potřebného nářadí a materiálů za účelem
práce nad zemí, je nebezpečné a riskantní.

Tento stroj smí obsluhovat výhradně osoby k tomu
vyškolené a oprávněné. Pokud se očekává,
že stroj bude během jediné pracovní směny
používat několik osob, všechny osoby musí být
kvalikovanými pracovníky obsluhy a od všech
se očekává, že budou dodržovat veškerá pravidla
bezpečnosti práce a pokyny uvedené v návodu
k obsluze, bezpečnostní příručce a seznamu
povinností. To znamená, že před použitím stroje
musí každý nový pracovník obsluhy provést
kontrolu před zahájením provozu, funkční zkoušky
a kontrolu pracoviště.

36 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Pokyny k obsluze

Spouštění motoru

1 Na panelu pro ovládání ze země

otočte spínač s klíčkem do
požadované polohy.

2 Ujistěte se, že červené tlačítko

nouzového zastavení na panelu pro ovládání
ze zeměje vytaženo do zapnuté polohy.

Modely s benzinovým/LPG motorem

3 Vyberte typ paliva přepnutím spínače výběru

paliva do požadované polohy.

4 Přesuňte startovací pákový spínač na

kteroukoli stranu. Pokud se motor nenastartuje
nebo zhasne, prodleva pro opakované
spouštění deaktivuje na dobu 3 sekund
startovací spínač.

Modely s naftovým motorem

3 Při startování v chladném prostředí přesuňte

spínač žhavicích svíček (je-li ve výbavě) na
kteroukoli stranu a podržte jej po dobu 3 až
5 sekund.

V mimořádně chladných provozních podmínkách
(-18 °C a méně) by měly být stroje vybaveny
volitelnými sadami pro studené starty. Pro
nastartování motoru při teplotách pod -18 °C
budete možná potřebovat pomocnou baterii.

Modely s benzinovým/LPG motorem: V chladných
provozních podmínkách (-6 °C a méně) stroj
startujte na benzin a nechejte jej zahřát po dobu
2 minut, potom jej můžete přepnout na LPG.
Zahřáté motory je možno spouštět i na LPG.

Nouzové zastavení

Stisknutím červeného tlačítka nouzového
zastavení na panelu pro ovládání ze země nebo
z plošiny do vypnuté polohy zastavte všechny
funkce a vypněte motor.

Pokud po stisknutí červeného tlačítka nouzového
zastavení nepřestanou pracovat všechny funkce,
zajistěte potřebné opravy.

Ovládání ze země má vyšší prioritu než červené
tlačítko nouzového zastavení na plošině.

4 Přesuňte startovací pákový spínač na

kteroukoli stranu. Pokud se motor nenastartuje
nebo zhasne, prodleva pro opakované
spouštění deaktivuje na dobu 3 sekund
startovací spínač.

Všechny modely

Pokud se motor nerozběhne do 15 sekund po
aktivaci spouštěče, zjistěte příčinu a opravte
případnou funkční poruchu. Před opětovným
pokusem o spuštění počkejte 60 sekund.

V chladných provozních podmínkách (-6 °C
a méně) zahřívejte motor po dobu 5 minut před
zahájením provozu, abyste předešli poškození
hydraulického systému.

Nouzové ovládání

Nouzové napájení se používá, pokud selže
primární zdroj napájení (motor).

1 Otočte spínač s klíčem do polohy pro ovládání

ze země nebo z plošiny.

2 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy.

3 Pokud obsluhujete nouzové ovládání z plošiny,

sešlápněte nožní spínač.

4 Stiskněte a podržte vypínač

nouzového napájení a zároveň
aktivujte požadovanou funkci.

Funkce pojezdu nebude s nouzovým napájením
fungovat.

Č. dílu 133071CZ S-80 • S-85 37

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k obsluze

Obsluha ze země

1 Otočte spínač s klíčkem do polohy pro ovládání

ze země.

2 Vytáhněte červené tlačítko nouzového

zastavení do zapnuté polohy.

3 Benzinové/LPG modely: Vyberte typ

paliva přepnutím spínače výběru paliva do
požadované polohy.

4 Spusťte motor.

Nastavení polohy plošiny

1 Stiskněte a přidržte tlačítko

funkcí.

2 Přesuňte příslušný pákový spínač podle značek

na ovládacím panelu.

Ze země nelze ovládat funkce pojezdu a řízení.

Obsluha z plošiny

1 Otočte spínač s klíčkem do polohy pro ovládání

z plošiny.

2 Vytáhněte červená tlačítka nouzového

zastavení na panelech pro ovládání ze země
a z plošiny do zapnuté polohy.

3 Modely s benzinovým/LPG motorem: Vyberte

typ paliva přepnutím spínače výběru paliva do
požadované polohy.

4 Spusťte motor. Při spouštění motoru

nesešlapujte nožní spínač.

Nastavení polohy plošiny

1 Sešlápněte nožní spínač.

2 Pomalu přesuňte příslušnou páku nebo pákový

spínač podle značek na ovládacím panelu.

Řízení

1 Sešlápněte nožní spínač.
2 Pomalu přesuňte ovládací páku pojezdu/řízení

ve směru označeném modrým nebo žlutým
trojúhelníkem NEBO stiskněte kolébkový
přepínač nacházející se v horní části ovládací
páky pojezdu.

Směr natáčení kol určujte podle barevně
označených směrových trojúhelníků na ovládacím
panelu na plošině a na hnacím podvozku.

Pojezd

1 Sešlápněte nožní spínač.

2 Zvýšení rychlosti: Pomalu přesuňte ovládací

páku pojezdu/řízení směrem ze střední polohy.

Snížení rychlosti: Pomalu přesuňte ovládací

páku pojezdu/řízení směrem do střední polohy.

Zastavení: Vraťte ovládací páku pojezdu/řízení

do střední polohy nebo uvolněte nožní spínač.

Směr jízdy stroje určujte podle barevně
označených směrových šipek na ovládacím
panelu na plošině a na hnacím podvozku.

Rychlost pojezdu stroje je omezena, když je
zdvižen nebo vysunut výložník.

38 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Pokyny k obsluze

Jízda na svahu

Určete maximální sklon pro jízdu do svahu, ze
svahu nebo po vrstevnici pro daný typ stroje
a zjistěte sklon svahu.

Maximální sklon svahu,
plošina dolů ze svahu
(stoupavost):
2WD (pohon dvou kol):
30 % (17 °)
4WD (pohon čtyř kol):
45 % (24 °)

Maximální sklon svahu,
plošina nahoru po svahu:
2WD (pohon dvou kol):
15 % (9 °)
4WD (pohon čtyř kol):
30 % (17 °)

Maximální boční náklon:
25 % (14 °)

Poznámka: Maximální sklon svahu závisí na
stavu terénu a je podmíněn dostatečnou adhezí.
Termín stoupavost platí pouze pro uspořádání
s protizávažím nahoře (směrem k vrcholu svahu).

Desku položte na svah.

U spodního okraje desky přiložte na desku
vodováhu. Zvedejte desku, dokud nebude ve
vodorovné poloze.

Držte desku ve vodorovné poloze a změřte
vertikální vzdálenost mezi spodním okrajem desky
a zemí.

Vydělte naměřenou vzdálenost (převýšení) délkou
desky (základnou pravoúhlého trojúhelníku)
a výsledek vynásobte číslem 100.

Příklad:

základna

převýšení

Délka desky = 3,6 m

Základna = 3,6 m

Převýšení = 0,3 m

Ujistěte se, zda je výložník pod vodorovnou
polohou a zda je plošina mezi neřiditelnými koly.

Přesuňte volič rychlosti pojezdu do polohy
označené symbolem stroje na svahu.

Stanovení sklonu svahu:

Sklon svahu můžete změřit buď digitálním
svahoměrem NEBO následujícím postupem.

Budete potřebovat:

zednickou vodováhu,

rovnou dřevěnou desku dlouhou alespoň 1 m,

měřicí pásmo.

Č. dílu 133071CZ S-80 • S-85 39

0,3 m ÷ 3,6 m = 0,083 x 100 = sklon 8,3 %

Pokud sklon překračuje maximální hodnotu pro
jízdu do svahu, ze svahu nebo po vrstevnici,
musí stroj překonat svah s použitím navijáku
nebo přepravního vozidla. Viz kapitola Pokyny
k přepravě a zvedání.

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k obsluze

Aktivace pojezdu

Svítí-li tato kontrolka, znamená
to, že se výložník dostal za
jedno z neřiditelných kol
a funkce pojezdu byla proto
vyřazena.

Chcete-li pojíždět, přesuňte spínač aktivace
pojezdu na kteroukoli stranu a pomalu přesouvejte
ovládací páku pojezdu mimo střední polohu.

Mějte na paměti, že stroj může pojíždět opačným
směrem vzhledem k pohybu ovládacích prvků
pojezdu a řízení.

Směr jízdy stroje určujte podle barevně
označených směrových šipek na ovládacím
panelu na plošině a na hnacím podvozku.

Volba volnoběžných otáček motoru (ot./min)

Zvolte volnoběžné otáčky motoru (ot./min.) pomocí
symbolů na ovládacím panelu.

Volba rychlosti pojezdu

· Symbol stroje na svahu: Malý provozní rozsah
na svahu nebo nerovný terén

· Symbol stroje na rovném povrchu: Velký
provozní rozsah pro maximální rychlost pojezdu

Generátor (je-li ve výbavě)

Pro obsluhu generátoru přepněte pákový spínač
generátoru do zapnuté polohy.

Generátor se zapne a motor bude běžet dále.
Stisknutím nožního spínače se generátor vypne.
Uvolněním nožního spínače se generátor znovu
zapne.

Připojte elektrický nástroj do zásuvky
s přerušovačem obvodu (GFCI) na plošině.

Chcete-li generátor zastavit, přepněte pákový
spínač generátoru do vypnuté polohy.

Není-li sešlápnut nožní spínač, motor bude běžet
na volnoběh při nejnižších otáčkách.

· Symbol želvy: Nožní spínač aktivuje nízké
otáčky volnoběhu

· Symbol králíka: Nožní spínač aktivuje vysoké
otáčky volnoběhu

Kontrolka motoru

Kontrolka svítí a motor se zastavil:
Označte stroj visačkou a vyřaďte jej
z provozu.

Kontrolka svítí a motor stále běží:
Kontaktujte personál servisu do
24 hodin.

40 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Pokyny k obsluze

Kontrolka náklonu stroje

Tato kontrolka svítí, pokud stroj není
ve vodorovné poloze. Současně
bude znít zvuková signalizace
náklonu. Přemístěte stroj na pevný
a rovný povrch.

Kontrolka funkční poruchy stroje

Rozsvícená kontrolka znamená, že se
všechny funkce zastavily.

1 Stiskněte červené tlačítko nouzového zastavení

a poté je vytáhněte.

2 Spusťte výložník a zatáhněte jej.

3 Označte stroj visačkou a vyřaďte jej z provozu.

Funkce nebudou fungovat.

Zastavení motoru

Stiskněte červené tlačítko nouzového zastavení
a otočte klíčkem do vypnuté polohy.

Vždy po ukončení práce

1 Vyberte bezpečné místo pro zaparkování –

pevný a rovný povrch bez výskytu překážek,
mimo dopravní ruch.

2 Zatáhněte a spusťte výložník do složené

polohy.

3 Otočte točnici tak, aby se výložník nacházel

mezi neřiditelnými koly.

4 Otočte spínač s klíčkem do vypnuté

polohy a vyjměte klíček, abyste zabránili
neoprávněnému použití stroje.

5 Zajistěte kola pomocí klínů.

Kontrolka přetížení plošiny

Tato kontrolka bliká, je-li plošina
přetížená. Současně budou
deaktivovány všechny funkce.

Snižujte zatížení plošiny, dokud
kontrolka nezhasne.

Č. dílu 133071CZ S-80 • S-85 41

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k obsluze

Pokyny související s držákem
trubek

Sestava držáků trubek se skládá ze dvou držáků
trubek umístěných na obou stranách plošiny
a připevněných k zábradlí třmenovými šrouby.

Dodržujte následující pokyny:

Držáky trubek musí být nainstalovány na vnitřní

straně plošiny.

Držáky trubek nesmí překážet v přístupu

k ovládacím prvkům na plošině a ve vstupu na
plošinu.

Spodní část sloupku držáku trubek se musí

opírat o podlahu plošiny.

Plošina musí být před instalací držáku trubek

ve vodorovné poloze.

Instalace držáku trubek

1 Nainstalujte držáky trubek na obě strany

plošiny. Prohlédněte si ilustraci vlevo. Ujistěte
se, že se spodní část sloupku držáku trubek
opírá o podlahu plošiny.

2 Z vnější strany zábradlí plošiny protáhněte

oběma objímkami držáků trubek dvojici
třmenových šroubů.

3 Třmenové šrouby zajistěte dvěma maticemi

s podložkami.

a popruh

b třmenové šrouby

c objímka držáku

trubek

d horní příčka

zábradlí plošiny

42 S-80 • S-85 Č. dílu 133071CZ

e sloupek držáku

trubek

f střední příčka

zábradlí plošiny

g ploché podložky

3

/8" samojistící

h

matice

Šesté vydání • Druhý tisk

VAROVÁNÍ

VAROVÁNÍ

Obsluha držáku trubek

1 Ujistěte se, že byly řádně dodrženy pokyny

pro montáž a instalaci držáků trubek a že byly
držáky trubek bezpečně připevněny k zábradlí
plošiny.

2 Umístěte náklad tak, aby byl uložen na obou

držácích trubek. Břemeno musí být rovnoběžné
s delší stranou plošiny.

3 Břemeno v držácích trubek vystřeďte.
4 Připevněte břemeno k oběma držákům trubek.

Přetáhněte přes břemeno nylonový popruh.
Stiskněte sponu a popruh jí provlékněte.
Utáhněte popruh.

5 Lehce na náklad zatlačte, zatáhněte za něj

a ujistěte se, že jsou držáky trubek a břemeno
zajištěny.

6 Náklad musí být při pohybu stroje neustále

zajištěn.

Nebezpečí převrácení. Hmotnost

sestavy držáků trubek a břemene
v nich sníží jmenovitou nosnost
plošiny stroje a musí být
započítána do celkového zatížení
plošiny.

Návod k obsluze

Pokyny k obsluze

Nebezpečí převrácení. Hmotnost

sestavy držáků trubek a břemene
v držácích trubek může omezit
maximální počet osob na plošině.

Maximální nosnost držáků trubek

Všechny modely 90,7 kg

Hmotnost sestavy držáků trubek 9,5 kg

Č. dílu 133071CZ S-80 • S-85 43

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k obsluze

Sestava držáku plechů

1 Podle potřeby umístěte na přední stranu obou

držáků plechů výstražné štítky.

2 Do patky držáku plechů vložte pryžový

nárazník 1. Viz obrázek.

3 Zajistěte nárazník dvěma pojistnými maticemi

s vysokým prolem a dvěma podložkami.

Instalace držáku plechů

1 Zasuňte díl s háky do štěrbin v patce držáku

plechů.

2 Zahákněte držák plechů kolem spodní trubky

plošiny na požadovaném místě.

3 Do patky držáku plechů a dílu s háky zasuňte

pryžový nárazník 2. Viz obrázek.

4 Zajistěte jej dvěma pojistnými maticemi

s nízkým prolem.

5 Pokud je držák plechů namontován na nosné

trubce podlahy plošiny, prostrčte třmenový
šroub podlahou, kolem trubky a do patky
držáku plechů.

Montáž pružného obložení

1 Nasaďte 2 díly obložení na příčky zábradlí

plošiny. Umístěte obložení tak, aby bránilo
dotyku plechů a příček zábradlí plošiny.

Upevnění popruhu

1 Otevřete upínadlo a upevněte je kolem svislé

trubky zábradlí plošiny.

2 Jednou stranou upínadla prostrčte šroub

s podložkou.

3 Koncovku popruhu nasaďte na šroub.

4 Prostrčte šroub druhou stranou upínadla.

5 Zajistěte maticí s podložkou. Matici příliš

neutahujte. Koncovka popruhu musí mít
možnost klouzat po příčce zábradlí plošiny.

6 Na třmenový šroub našroubujte dvě matice

s podložkami. Přejděte ke kroku 9.

7 Pokud držák plechů není namontován na

nosné trubce podlahy plošiny, použijte dodanou
hliníkovou trubku.

8 Umístěte trubku mezi držák plechů a podlahu

plošiny. Prostrčte třmenový šroub podlahou
kolem trubky a do patky držáku plechů.

9 Opakujte postup s druhou sadou součástí.

44 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Obsluha držáku plechů

Návod k obsluze

Pokyny k obsluze

1 Připevněte oba držáky plechů k plošině.

2 Umístěte břemeno tak, aby se opíralo o oba

držáky plechů.

3 Vystřeďte náklad na plošině.

4 Připevněte náklad k plošině pomocí popruhu.

Utáhněte popruh.

pryžový
nárazník 1

štítek

díl s háky

pryžový

nárazník 2

montážní otvory

pro třmenové

šrouby

patka

držáku
plechů

pružné
obložení

upínadlo

hák

Č. dílu 133071CZ S-80 • S-85 45

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k přepravě a zvedání

Nenajíždějte na ložnou plochu, jejíž sklon

překračuje maximální hodnotu pro jízdu do
svahu, ze svahu nebo po vrstevnici. Viz část
Jízda na svahu v kapitole Pokyny k obsluze.

Pokud sklon ložné plochy přepravního vozidla

překračuje maximální hodnotu pro jízdu do

Dodržujte následující pokyny:

Společnost Genie Industries poskytuje tyto

bezpečnostní informace jako doporučení. Řidiči
jsou výhradně odpovědní za kontrolu toho, že
jsou stroje řádně zabezpečeny a že je vybrán
správný přívěs podle předpisů Ministerstva
dopravy USA, dalších místních předpisů
a zásad jejich rmy.

Zákazníci společnosti Genie, kteří potřebují

kontejnerizovat jakýkoli zvedací stroj nebo
výrobek Genie, by měli vyhledat dopravce
se zkušenostmi s přípravou, nakládáním
a zabezpečením stavebních a zdvihacích strojů
pro mezinárodní zásilky.

Nakládat a vykládat stroj z přepravního vozidla

mohou pouze pracovníci s kvalikací pro
nadzemní zvedací práce.

Zaparkujte přepravní vozidlo na rovném

povrchu.

Zajistěte přepravní vozidlo, aby se během

nakládání stroje nemohlo rozjet.

Ujistěte se, že jsou nosnost, ložná plocha

vozidla a řetězy nebo pásy dostatečně
dimenzovány podle hmotnosti stroje. Zvedací
stroje Genie jsou v poměru ke své velikosti
velmi těžké. Hmotnost stroje je uvedena na
výrobním štítku. Umístění výrobního štítku je
popsáno v kapitole Štítky.

Před přepravou se ujistěte, že je točnice

zabezpečena zajišťovacím kolíkem proti
otáčení. Před provozem se ujistěte, že je
točnice odblokovaná.

svahu nebo se svahu, musíte stroj nakládat
a vykládat pomocí navijáku, viz níže uvedený
postup. Údaje o hodnotách sklonu svahu jsou
uvedeny v kapitole Technické údaje.

Uspořádání s volnými koly pro
použití navijáku

Zajistěte kola pomocí klínů, abyste zabránili rozjetí
stroje.

Modely 2WD (pohon
dvou kol): Obraťte
víka hnacích nábojů,
a uvolněte tak brzdy
neřiditelných kol.

Modely 4WD (pohon
čtyř kol): Obraťte víka
všech čtyř hnacích
nábojů, a uvolněte tak
brzdy kol.

Ujistěte se, že je lano navijáku řádně uvázáno
k upevňovacím bodům hnacího podvozku a že se
v dráze nevyskytují překážky.

Pro opětovné uvedení brzd do provozuschopného
stavu proveďte výše uvedený postup v obráceném
pořadí.

Uvolnění

Zabrždění

46 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Pokyny k přepravě a zvedání

Upevnění stroje

k přepravnímu vozidlu

Při přepravě stroje vždy používejte zajišťovací
kolík proti otáčení točnice.

kolík pro zajištění

točnice proti otáčení

Před zahájením přepravy otočte spínač s klíčkem
do vypnuté polohy a vyjměte klíček.

Zkontrolujte celý stroj a ověřte, zda se někde
nenacházejí volné nebo neupevněné předměty.

Upevnění podvozku

Použijte dostatečně dimenzované řetězy.

Použijte minimálně 5 řetězů.

Upravte úvazy tak, abyste zabránili poškození
řetězů.

Upevnění plošiny – S-80

Pod otáčecí ústrojí plošiny umístěte špalík. Špalík
nesmí přijít do styku s válcem plošiny.

Upevněte plošinu pomocí nylonového pásu
vedeného spodní nosnou částí plošiny. Při
upevňování úseku výložníku nepoužívejte
nadměrnou sílu.

Upevnění plošiny – S-85

Pod otáčecí ústrojí plošiny umístěte špalík. Špalík
nesmí přijít do styku s válcem plošiny.

Upevněte plošinu pomocí nylonového pásu
vedeného spodní nosnou částí plošiny. Při
upevňování úseku výložníku nepoužívejte
nadměrnou sílu.

Č. dílu 133071CZ S-80 • S-85 47

Návod k obsluze Šesté vydání • Druhý tisk

Pokyny k přepravě a zvedání

Pokyny ke zvedání

Zcela spusťte a zatáhněte výložník. Přesuňte
kyvné rameno do polohy rovnoběžné se zemí.
Vyjměte ze stroje všechny volné předměty.

K zajištění točnice použijte zajišťovací kolík proti

Dodržujte následující pokyny:

Zavěšování a zvedání stroje smí provádět

pouze kvalikovaný pracovník.

Ujistěte se, že nosnost jeřábu, ložné plochy

a pásy nebo lana jsou dostatečně dimenzovány
podle hmotnosti stroje. Hmotnost stroje je
uvedena na výrobním štítku.

otáčení.

Pomocí tabulky a nákresu na této straně určete
těžiště stroje.

Upevňujte závěsy pouze k určeným zvedacím
bodům na stroji. Všechny čtyři zvedací body se
nachází na točnici.

Upravte závěsy tak, abyste zabránili poškození
stroje a zároveň stroj udrželi ve vodorovné poloze.

Zvedací body

na točnici (2)

Osa Y

Poloha těžiště stroje

Osa X Osa Y

S-80 1,56 m 1,32 ms

kapacitou 227 kg

S-80 1,62 m 1,29 m
s kapacitou 340 kg

S-85 1,59 m 1,34 m

Zvedací body
na točnici (2)

Osa X

48 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Dodržujte následující pokyny:

Pracovník obsluhy smí provádět pouze úkony

pravidelné údržby, které jsou vymezeny v tomto
návodu.

Pravidelné technické kontroly musí provádět

kvalikovaní servisní technici podle specikací
výrobce a požadavků uvedených v seznamu
povinností.

Návod k obsluze

Údržba

Kontrola hladiny motorového
oleje

Udržování správné hladiny motorového oleje je
nezbytnou podmínkou řádné funkce a dlouhé
životnosti motoru. Provoz stroje s nesprávnou
hladinou motorového oleje může vést k poškození
součástí motoru.

Poznámka: Hladinu oleje kontrolujte při vypnutém
motoru.

1 Zkontrolujte měrku oleje. V případě potřeby olej

doplňte.

Popis symbolů údržby

V tomto návodu jsou použity následující symboly,
které pomáhají upřesnit účel pokynů. Pokud je na
začátku postupu údržby zobrazen jeden nebo více
symbolů, mají následující význam:

Znamená, že se tento postup neobejde
bez nářadí.

Znamená, že se tento postup neobejde
bez nových dílů.

Znamená, že před tímto postupem musí
být motor studený.

Motor Perkins 404-22

Typ oleje 15W-40

Typ oleje - chladné provozní podmínky 5W-40

Motor Continental TME27

Typ oleje 15W-40

Motor Deutz F3L 2011F

Typ oleje 15W-40

Typ oleje - chladné provozní podmínky 5W-30

Č. dílu 133071CZ S-80 • S-85 49

Návod k obsluze Šesté vydání • Druhý tisk

Údržba

Kontrola hladiny hydraulického
oleje

Udržování správné hladiny hydraulického oleje
je nezbytnou podmínkou řádné funkce stroje.
Nesprávná hladina hydraulického oleje může vést
k poškození hydraulických součástí. Každodenní
kontroly umožňují rozpoznání změn hladiny oleje,
které mohou signalizovat problémy v hydraulickém
okruhu.

1 Ujistěte se, že je výložník ve složené poloze,

a poté vizuálně zkontrolujte kontrolní průhled
na boku hydraulické nádrže. V případě potřeby
olej doplňte.

Výsledek: Hladina hydraulického oleje by měla

být v horních 5 cm průhledky.

Specikace hydraulického oleje

Druh hydraulického oleje Chevron Rando
ekvivalentní s Premium MV

Kontrola hladiny chladicí
kapaliny motoru – modely
s motory chlazenými kapalinou

Udržování správné hladiny chladicí kapaliny

motoru je nezbytnou podmínkou pro dlouhou

životnost motoru. Nesprávná hladina chladicí
kapaliny má vliv na chlazení motoru a může
způsobit poškození součástí motoru. Každodenní
kontrola umožňuje rozpoznání změn hladiny
chladicí kapaliny, které mohou být příznakem
problémů v chladicím systému motoru.

Nebezpečí popálení. Pozor na horké

součásti motoru a na chladicí kapalinu.
Kontakt s horkými součástmi motoru nebo
chladicí kapalinou může způsobit vážné
popáleniny.

1 Zkontrolujte hladinu kapaliny v expanzní nádrži

chladicí kapaliny. V případě potřeby kapalinu
doplňte.

Výsledek: Hladina chladicí kapaliny musí být na

značce f u l l (p l n á ).

Poznámka: Neodšroubovávejte víčko chladiče.

50 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Údržba

Kontrola akumulátorů

Správný stav akumulátorů je nezbytnou
podmínkou řádného fungování motoru a provozní
bezpečnosti. Nesprávná hladina elektrolytu
a poškozené kabely nebo přípojky mohou vést
k poškození součástí motoru a nebezpečným
situacím.

Nebezpečí úrazu elektrickým proudem.

Kontakt s obvodem pod napětím může
vést k vážnému nebo smrtelnému zranění.
Sejměte všechny prsteny, hodinky a jiné
šperky.

Nebezpečí úrazu. Akumulátory obsahují

kyselinu. Zabraňte rozlití kyseliny
z akumulátoru a kontaktu s ní. Rozlitou
kyselinu z akumulátoru neutralizujte vodným
roztokem jedlé sody.

1 Oblékněte si ochranný oděv a nasaďte si

ochranné brýle.

2 Zkontrolujte, zda jsou kabelové svorky

akumulátorů řádně dotaženy a zda nejsou
zkorodované.

3 Ujistěte se, že zajišťovací držáky akumulátorů

jsou v zabezpečené poloze.

Poznámka: Použití ochranných krytů svorek
a antikorozního maziva pomůže zamezit korozi na
svorkách akumulátorů a na kabelech.

Kontrola tlaku v pneumatikách

Poznámka: Tento postup není třeba provádět
u strojů vybavených pneumatikami s pěnovou
výplní.

Nebezpečí úrazu. Přehuštěná pneumatika

se může roztrhnout a způsobit vážné nebo
smrtelné zranění.

Nebezpečí převrácení. Nepoužívejte sady

záplat pro dočasnou opravu pneumatik.

Abyste zajistili maximální stabilitu, dosáhli
optimálních jízdních vlastností stroje
a minimalizovali opotřebení pneumatik, musíte
udržovat správný tlak ve všech pneumatikách
plněných vzduchem.

1 Pomocí tlakoměru zkontrolujte tlak ve všech

pneumatikách. V případě potřeby doplňte
vzduch.

Tlak ve vysokoprůchodových pneumatikách 4,8 bar

Pravidelná údržba

Pravidelnou údržbu v čtvrtletních, ročních
a dvouročních intervalech musí provádět osoba
vyškolená a kvalikovaná k provádění údržby
tohoto stroje podle postupů uvedených v servisní
příručce k tomuto stroji.

Stroje, které byly mimo provoz déle než tři měsíce,
musí před opětovným uvedením do provozu
absolvovat čtvrtletní kontrolu.

Č. dílu 133071CZ S-80 • S-85 51

Návod k obsluze Šesté vydání • Druhý tisk

Technické údaje

Model S-80

Maximální pracovní výška 26,2 m
Maximální výška plošiny 24,4 m
Maximální výška ve složené poloze 2,8 m
Maximální vodorovný dosah 21,8 m
Šířka, s pneumatikami s pěnovou výplní 2,5 m
Šířka, s vysokoprůchodnými pneumatikami 2,6 m
Délka ve složené poloze 11,1 m
Maximální nosnost plošiny 227 kg
Maximální nosnost plošiny 340 kg

se správnou kongurací proti závaží
Maximální rychlost větru 12,5 m/s
Rozvor 2,8 m
Vnější poloměr zatáčení 6,6 m
Vnitřní poloměr zatáčení 3,7 m
Přesah točnice 1,4 m
Rozsah otáčení točnice (stupně) průběžné
Ovládání 12 V stejnosměr. proporcionální
Rozměry plošiny, 6 stop 1,8 m x 76 cm

(délka x šířka)
Rozměry plošiny, 8 stop 2,4 m x 91 cm

(délka x šířka)
Vyrovnávání plošiny do vodorovné polohy automatické
Otáčení plošiny 160°
Elektrická zásuvka (střídavé napětí) standardní

v plošině
Maximální hydraulický tlak 200 bar

(funkce výložníku)
Napětí elektrické soustavy 12 V

Rozměry pneumatik 18-625, kordová vložka 16 FF
Velikost vysokoprůchodných 41/18LL x 22,5,

pneumatik kordová vložka 14
Světlá výška 33 cm
Objem palivové nádrže - Nafta 132 litrů
Objem palivové nádrže - LPG 113,6 litrů
Hmotnost 16 103 kg

(Hmotnost stroje se může lišit v závislosti na
vybavení doplňky)

Hladina hluku přenášeného vzduchem 106 dB
Maximální hladina hluku v běžných provozních
podmínkách (vážená křivka A)

Rychlosti pojezdu

Rychlost pojezdu ve složené poloze 5,4 km/h
12,2 m/8,2 s

Rychlost pojezdu, 1,1 km/h
výložník zvednutý nebo vysunutý 12,2 m/40 s

Hodnota vibrací nepřekračuje 2,5 m/s²

Maximální sklon svahu, složená poloha, 2WD
(pohon dvou kol)

Plošina nahoru po svahu 30 % (17 °)
Plošina dolů ze svahu 15 % (9 °)
Boční náklon 25 % (14 °)

Maximální sklon svahu, složená poloha, 4WD
(pohon čtyř kol)

Plošina nahoru po svahu 45 % (24 °)
Plošina dolů ze svahu 30 % (17 °)
Boční náklon 25 % (14 °)
Poznámka: Maximální sklon svahu závisí na stavu

terénu a je podmíněn dostatečnou adhezí.

Informace o rozložení zatížení

Maximální zatížení pneumatik 7210 kg
Plošný tlak pneumatik 7,03 kg/cm²

690 kPa
Tlak na zabranou plochu 1600 kg/m²

16,3 kPa

Poznámka: Údaje o rozložení zatížení jsou pouze
přibližné a neberou v úvahu různé kongurace

Společnost Genie se snaží o neustálé zdokonalování
svých výrobků. Technické údaje výrobků podléhají
změnám bez předchozího upozornění a nejsou
závazné.

doplňků. Používejte je výhradně s odpovídajícími
bezpečnostními koecienty.

52 S-80 • S-85 Č. dílu 133071CZ

Šesté vydání • Druhý tisk

Návod k obsluze

Technické údaje

Model S-85

Maximální pracovní výška 27,7 m
Maximální výška plošiny 25,9 m
Maximální výška ve složené poloze 2,8 m
Maximální vodorovný dosah 23,3 m
Šířka, s pneumatikami s pěnovou výplní 2,5 m
Šířka, s vysokoprůchodnými pneumatikami 2,6 m
Délka ve složené poloze 12,2 m
Maximální nosnost plošiny 227 kg
Maximální rychlost větru 12,5 m/s
Rozvor 2,8 m
Vnější poloměr zatáčení 6,6 m
Vnitřní poloměr zatáčení 3,7 m
Přesah točnice 1,4 m
Rozsah otáčení točnice (stupně) průběžné

Ovládací prvky 12 V stejnosměr. proporcionální

Rozměry plošiny, 6 stop 1,8 m x 76 cm
(délka x šířka)

Rozměry plošiny, 8 stop 2,4 m x 91 cm
(délka x šířka)

Vyrovnávání plošiny do vodorovné polohy samočinné
Otáčení plošiny 160°
Elektrická zásuvka (střídavé napětí) standardní

v plošině
Maximální hydraulický tlak 200 bar

(funkce výložníku)
Napětí elektrické soustavy 12 V

Rozměry pneumatik 18-625, kordová vložka 16 FF
Velikost vysokoprůchodných 41/18LL x 22,5,

pneumatik kordová vložka 14
Světlá výška 33 cm
Objem palivové nádrže - Nafta 132 litrů
Objem palivové nádrže - LPG 113,6 litrů
Hmotnost 17 237 kg

(Hmotnost stroje se může lišit v závislosti na vybavení
doplňky)

Hladina hluku přenášeného vzduchem 106 dB
Maximální hladina hluku v běžných provozních

podmínkách (vážená křivka A)

Rychlosti pojezdu

Rychlost pojezdu ve složené poloze 5,4 km/h
12,2 m/8,2 s

Rychlost pojezdu, 1,1 km/h
výložník zvednutý nebo vysunutý 12,2 m/44 s

Hodnota vibrací nepřekračuje 2,5 m/s

Maximální sklon svahu, složená poloha, 2WD
(pohon dvou kol)

Plošina nahoru po svahu 30 % (17 °)
Plošina dolů ze svahu 15 % (9 °)
Boční náklon 25 % (14 °)

Maximální sklon svahu, složená poloha, 4WD
(pohon čtyř kol)

Plošina nahoru po svahu 45 % (24 °)
Plošina dolů ze svahu 30 % (17 °)
Boční náklon 25 % (14 °)
Poznámka: Maximální sklon svahu závisí na stavu

terénu a je podmíněn dostatečnou adhezí.

Informace o rozložení zatížení

Maximální zatížení pneumatik 7961 kg
Plošný tlak pneumatik 7,03 kg/cm

690 kPa
Tlak na zabranou plochu 1782 kg/m

17,5 kPa

2

2

2

Poznámka: Údaje o rozložení zatížení jsou pouze
přibližné a neberou v úvahu různé kongurace

Společnost Genie se snaží o neustálé zdokonalování
svých výrobků. Technické údaje výrobků podléhají
změnám bez předchozího upozornění a nejsou
závazné.

doplňků. Používejte je výhradně s odpovídajícími
bezpečnostními koecienty.

Č. dílu 133071CZ S-80 • S-85 53

Návod k obsluze Šesté vydání • Druhý tisk

3,1 m 9,1 m 21,0 m

15 m

0 m3,1 m

6,10 m

24,4 m

12,2 m

18,3 m

3,1 m

0 m

3,1 m 9,1 m 21,0 m

15 m

0 m3,1 m

6,10 m

24,4 m

12,2 m

18,3 m

3,1 m

0 m

Technické údaje

S-80 Rozsah pohybu plošiny S-85 Rozsah pohybu plošiny

54 S-80 • S-85 Č. dílu 133071CZ
