Genie S®-80 / S®-85 Operator's Manual [da]

Betjeningsvejledning

med vedligeholdelsesoplysninger

Third Edition

Second Printing

Part No. 82200DA

Betjeningsvejledning 3. udgave • 2. oplag

Vigtigt

Læs, forstå og overhold disse sikkerhedsbestemmelser
og betjeningsanvisninger, inden maskinen tages i brug.
Maskinen må kun betjenes af autoriserede personer,
der er oplært i dens betjening. Denne vejledning skal
betragtes som en permanent del af maskinen og skal
altid forefindes på denne. Kontakt Genie Industries,
hvis du har spørgsmål.

Indholdsfortegnelse

Side

Sikkerhedsbestemmelser ........................................... 1

Styreenheder.............................................................. 7

Inspektion før ibrugtagning ........................................ 10

Vedligeholdelse ......................................................... 12

Funktionstests .......................................................... 16

Inspektion af arbejdsstedet ....................................... 22

Betjeningsvejledning ................................................. 23

Instruktioner vedr. løft og transport ............................ 27

Mærkater .................................................................. 30

Specifikationer .......................................................... 32

Kontakt os på følgende adresse:

Internet: http://www.genielift.com
e-mail: [e-mail]

Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Copyright © 1994 Genie Industries

1. udgave: 5. oplag, oktober 1996

2. udgave: 5. oplag, juli 2000

3. udgave: 2. oplag, marts 2002

”Genie” er et registreret varemærke tilhørende
Genie Industries i USA og mange andre lande.
”S” er et varemærke tilhørende Genie Industries.

Trykt på genbrugspapir L

Trykt i USA

Betjeningsvejledning3. udgave • 2. oplag

Sikkerhedsbestemmelser

Fare

Overholdes sikkerhedsbestem­melserne og -anvisningerne i
denne vejledning ikke, kan det
resultere i alvorlig personskade
eller dødsfald.

Undlad at bruge maskinen,
medmindre:

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne
i denne betjeningsvejledning.

1 Undgå farlige situationer.
Sæt dig grundigt ind i sikkerhedsbestem-

melserne, inden du fortsætter til næste
afsnit.

2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstests inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den

er beregnet.
Du har læst, forstået og følger:
Fabrikantens vejledning og sikkerhedsbestem-

melser - sikkerheds- og betjeningsvejledningen
samt mærkaterne på maskinen

arbejdsgiverens sikkerhedsbestemmelser og
arbejdspladsens reglement

den gældende lovgivning på området
Du er uddannet i at betjene denne maskine.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 1

Betjeningsvejledning 3. udgave • 2. oplag

SIKKERHEDSBESTEMMELSER

Fare for livsfarligt elektrisk stød

Denne maskine er ikke isoleret og yder ikke
beskyttelse mod berøring med eller ophold i
nærheden af en strømkilde.

Hold forsvarlig afstand til strømførende ledninger og
apparater i henhold til de gældende lovbestem­melser og nedenstående skema.

Spænding Minimum sikkerheds­fase-fase afstand

Meter

0 til 300V Undgå berøring

Tag højde for, at platformen kan bevæge sig, at de
elektriske ledninger kan gynge eller hænge ned, og
pas på stærke vindstød.

Hold afstand til maskinen, hvis den kommer i
berøring med strømførende ledninger. Hverken
mandskab på jorden eller i platformen må berøre
eller betjene maskinen, før der slukkes for
strømmen til de strømførende ledninger.

Maskinen må ikke betjenes i tordenvejr eller
stormvejr.

Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.

Væltningsfare

Vægten af personer og udstyr i platformen må ikke
overstige dens maksimale lastkapacitet.

Platformens maks. lastkapacitet 227 kg
S-85

Platformens maks. lastkapacitet 227 kg
S-80 med platform på 8 fod

300V til 50KV 3,05

50KV til 200KV 4,60

200KV til 350KV 6,10

350KV til 500KV 7,62

500KV til 750KV 10,67

750KV til 1.000KV 13,72

Platformens maks. lastkapacitet 272 kg
S-80 med platform på 6 fod

Platformens maks. lastkapacitet 340 kg
S-80 med skumfyldte dæk
og korrekt modvægt

Maks. antal personer 2

2 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

SIKKERHEDSBESTEMMELSER

Bommen må ikke hæves eller skydes ud,
medmindre begge aksler er forlænget.

Bommen må ikke hæves eller skydes ud,
medmindre maskinen står på et fast, plant
underlag.

Hældningsalarmen må ikke bruges som niveau­indikator. Hældningsalarmen aktiveres kun, når
maskinen står på en stejl skråning.

Hvis hældningsalarmen aktiveres:
Bommen må ikke skydes ud, drejes eller hæves
over vandret stilling. Flyt maskinen til et stabilt og
plant underlag, inden platformen hæves. Vær
yderst forsigtig ved tilbagetrækning af bommen og
sænkning af platformen, hvis hældningsalarmen
aktiveres, når platformen er hævet. Bommen må
ikke drejes, mens platformen sænkes. Flyt
maskinen til et stabilt og plant underlag, inden
platformen hæves.

Maskinen må ikke betjenes i stærk blæst.
Platformens eller lastens overfladeareal må ikke
forøges. Forøges det område, der er udsat for
vinden, forringes maskinens stabilitet.

Maskinen må ikke køre på eller i nærheden af
ujævnt terræn, et ustabilt underlag el.lign. med
bommen hævet eller skudt ud.

Man må ikke støde af fra eller trække sig ind mod
genstande uden for platformen.

Maks. tilladelig sidekraft
ANSI og CSA

667 N

Maks. tilladelig
manuel kraft
CE

400 N

Maskindele, der har indflydelse på sikkerheden og
stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må
ikke udskiftes med dele med en anden vægt eller
andre specifikationer.

Arbejdsplatformen må ikke modificeres eller
ændres. Montering af udstyr til fastgørelse af
værktøj eller andre materialer på platformen,
fodbrædderne eller gelænderne kan forøge
platformens vægt samt platformens eller lastens
overfladeareal.

Vær yderst påpasselig, og kør meget langsomt, når
maskinen kører i sænket stilling i ujævnt terræn,
over murbrokker, på et ustabilt eller glat underlag
eller i nærheden af huller eller skrænter.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 3

Betjeningsvejledning 3. udgave • 2. oplag

SIKKERHEDSBESTEMMELSER

Der må ikke placeres eller fastgøres hængende last
på/til nogen del af denne maskine.

Stiger eller stilladser må ikke placeres i platformen
eller op ad nogen af maskinens dele.

Maskinen må ikke benyttes på et bevægeligt
underlag eller et køretøj.

Kontrollér, at alle dæk er i god stand, at de
luftfyldte dæk har korrekt dæktryk, og at
vingemøtrikkerne er spændt forsvarligt.

Modeller med lastkapacitet på 340 kg: Brug ikke
luftfyldte dæk. Disse modeller er udstyret med
skumfyldte dæk. Hjulenes vægt er sammen med
den korrekte modvægt afgørende for maskinens
stabilitet.

Platformbetjeningen må ikke bruges til at frigøre
platformen, hvis den sidder fast eller på anden
måde hindres af en tilstødende bygning/genstand.
Alle personer skal være nede fra platformen, inden
man forsøger at frigøre denne vha. det nederste
betjeningssted.

Nedstyrtningsfare

Personer i platformen skal
være iført sikkerhedsbælte
eller -sele og overholde de
gældende lovbestemmelser.
Fastgør sikkerhedswiren til
fastgørelsespunktet i
platformen.

Man må ikke sidde, stå eller kravle på platforms­gelænderet. Stå altid med fødderne solidt placeret
på platformens gulv.

Man må ikke kravle ned fra platformen, når den er
hævet.

Platformens gulv skal holdes rent.

Sænk midtergelænderet for platformsindgangen,
eller luk lågen for platformsindgangen, inden
maskinen betjenes.

Fare for legemsbeskadigelse

Maskinen må ikke betjenes i tilfælde af luft- eller
hydraulikolielækage. En luft- eller hydraulik­olielækage kan brænde og/eller gennemtrænge
huden.

Maskinen skal altid betjenes i et godt udluftet
område for at modvirke kulilteforgiftning.

4 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

SIKKERHEDSBESTEMMELSER

Kollisionsfare

Vær opmærksom på
steder med begrænset
udsyn og blinde vinkler,
når maskinen køres
eller betjenes.

Vær opmærksom på bommens placering og
”halesving”, når drejekransen drejes.

Kontrollér, at der ikke er hængende forhindringer
eller lignende risici i arbejdsområdet.

Man skal være opmærksom på knusningsfaren, når
man griber fat i platformsgelænderet.

Bommen må ikke sænkes, medmindre alle
personer og hindringer er væk fra området omkring
maskinen.

Kørehastigheden skal tilpasses underlagets
beskaffenhed, hårdhed og hældning, mandskabets
placering samt evt. andre faktorer, der kan
forårsage kollision.

Bommen må ikke betjenes i umiddelbar nærhed af
en kran, medmindre kranens betjeningsgreb er låst,
og/eller der er truffet forholdsregler med henblik på
at modvirke kollision.

Der må ikke køres vildt eller ”pjattes”, mens
maskinen betjenes.

Det anbefales, at operatørerne bærer godkendt
sikkerhedshjelm, når de betjener maskinen.

Anvend de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til køre- og
styrefunktionerne.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 5

Fare for komponent­beskadigelse

Der må ikke bruges et batteri eller en oplader på
mere end 12V til start af maskinen med startkabler.

Maskinen må ikke bruges som jordforbindelse
ved svejsearbejde.

Kontrollér, at hydrauliktankens afspærringsventiler
(placeret ved hydrauliktanken) er åbne, inden
motoren startes.

Betjeningsvejledning 3. udgave • 2. oplag

SIKKERHEDSBESTEMMELSER

Fare for eksplosion og brand

Motoren må ikke startes, hvis man kan lugte eller
se flydende gas (LPG), benzin, dieselolie eller
lignende eksplosionsfarlige substanser.

Der må ikke fyldes brændstof på maskinen, mens
motoren kører.

Der må kun fyldes brændstof på maskinen, og
batteriet må kun oplades, i et åbent område med
god udluftning og på afstand af gnister, åben ild og
tændt tobak.

Maskinen må ikke betjenes i farlige områder eller
områder, hvor der kan være brand- eller
eksplosionsfarlige gasser eller partikler.

Fare for beskadigelse af maskine

Maskinen må ikke benyttes, hvis den er beskadiget
eller defekt.

Inspicér maskinen omhyggeligt inden brug, og
afprøv samtlige funktioner inden hvert skift. En
beskadiget eller defekt maskine skal med det
samme mærkes og tages ud af drift.

Kontrollér, at alt vedligeholdelsesarbejde, der er
anført i denne vejledning og

Genie S-80 og Genie S-85

Kontrollér, at alle mærkater er læselige og korrekt
placeret.

Kontrollér, at betjenings-, sikkerheds- og
ansvarsvejledningen er fuldstændige, læselige
og placeret i opbevaringsboksen på platformen.

servicehåndbogen til

, er udført.

Mærkatforklaring

Mærkaterne på Genies produkter anvender
symboler, farvemarkering og signalord til at
gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol ­bruges til at advare om risiko for
personskade. Følg altid de
oplysninger, der følger efter dette
symbol, for at modvirke risikoen
for personskade eller dødsfald.

FARE

ADVARSEL

FORSIGTIG

FORSIGTIG

Rød - bruges til at advare om en
overhængende faresituation, der ­hvis den ikke undgås - vil resultere
i alvorlig personskade eller
dødsfald.

Orange - bruges til at advare om
en potentiel faresituation, der - hvis
den ikke undgås - kan resultere i
alvorlig personskade eller
dødsfald.

Gul med sikkerhedsadvarsels­symbol - bruges til at advare om
en potentiel faresituation, der - hvis
den ikke undgås - kan forårsage
mindre eller middelsvær
personskade.

Gul uden sikkerhedsadvarsels­symbol - bruges til at advare om
en potentiel faresituation, der - hvis
den ikke undgås - kan resultere i
tingskade.

BEMÆRK

6 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Grøn - bruges til betjenings- eller
vedligeholdelsesoplysninger.

Betjeningsvejledning3. udgave • 2. oplag

Styreenheder

8

HJÆLPESTRØM

7

6

5

4

3

2

OLIEKØLER EKSTRAUDSTYR

1

9 10

20A

STYREENHEDER

15A

MOTOR

15A

00009,9

STOP

KONTROL

FUNKTIONS-

START

11

12

13

14

181920

17

1516

Nederste betjeningspanel

1 Platformsrotationskontakt
2 Drejekransrotationskontakt
3 Kontakt til hævning/sænkning af bom
4 Kontakt til udskydning/tilbagetrækning af bom
5 Deutz Diesel-modeller: Gløderørskontakt

Perkins-modeller: Gløderørsindikatorlampe
Benzin/LPG-modeller: Benzin/LPG­vælgerkontakt

6Nøgleafbryder til valg mellem platform/0/

nederste betjeningssted
7Hjælpestrømskontakt
8 Benzin/LPG-modeller: Vandtemperaturmåler

(hvis monteret)

Deutz Diesel-modeller: Olietemperaturmåler

(hvis monteret)

9 Olietryksmåler (hvis monteret)
10 Spændingsmåler (hvis monteret)
11 Rød nødstopkontakt
12 Timetæller
13 Indikatorlampe for motorkontrol (hvis maskinen

ikke er udstyret med målere)
14 Funktionsstartkontakt
15 Motorstartskontakt
16 15A-afbryder til motorens elektriske kredsløb
17 20A-afbryder til oliekøler og ekstraudstyr
18 15A-afbryder til styreboksens elektriske kredsløb
19 Kun S-85: Kontakt til hævning/sænkning af

udliggerbom
20 Platformnivelleringskontakt

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 7

Betjeningsvejledning 3. udgave • 2. oplag

PLATFORMSROTATION

DREJEKRANS­ROTATION

PLATFORMS-

NIVELLERING

HORN

DREJEKRANS-

ROTATION

UDLIGGERBOM

HÆVNING
AF BOM

SÆNKNING
AF BOM

UDSKYDNING
AF BOM

TILBAGETRÆKNING
AF BOM

F
ti
h
m
o

B
pa
hv

H
b
h
a
o
e

K

HJÆLPESTRØM

FORLÆNG AKSLERNE

TRÆK AKSLERNE TILBAGE

INDIKATORLAMPE FOR

AKSELFORLÆNGELSE

LAMPEN TÆNDT:

FORLÆNG AKSLERNE

KØREHASTIGHED

STYREENHEDER

1

2 3 4 5 6

Platformbetjeningspanel

1 Hornkontakt
2 Platformsnivelleringskontakt
3 Platformsrotationskontakt
4 Kun S-85: Kontakt til hævning/sænkning af

udliggerbom
5Hjælpestrømskontakt
6Kørehastighedsvælgerkontakt

8 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

19

18

7 Deutz Diesel-modeller: Gløderørskontakt

Perkins-modeller: Gløderørsindikatorlampe
8 Motorstartskontakt
9 Tomgangsvælgerkontakt (o/m)

· Hare- og fodkontaktsymbol: høj
tomgangshastighed aktiveret med
fodkontakten

· Skildpaddesymbol: lav tomgangshastighed

· Haresymbol: høj tomgangshastighed

17

16

Betjeningsvejledning3. udgave • 2. oplag

STYREENHEDER

7

GLØDERØR

D

KØRESTART

Hvis lampen er tændt,
betyder det, at bommen
har bevæget sig forbi et
af de ikke-styrende hjul,
og at kørefunktionen
er blevet afbrudt.

For at køre skal man holde kørestartkontakten
til en af siderne og langsomt bevæge kørestyre­håndtaget. Maskinen kan bevæge sig i den
modsatte retning, i forhold til den retning køre­og styrehåndtaget bevæges i.

8 9 10 11

MOTORSTART

MOTOROMDREJNINGS-

HASTIGHED (O/M)

K

Ø

R
S
E
L

BRÆNDSTOF-

VÆLGER

STYRING

STOP

OP FOR
AT STARTE

NED FOR
AT STOPPE

Brug de farvemarkerede retningspile på dette
panel og kørechassiset til at bestemme, i
hvilken retning maskinen kører.

15

1314

13

10 Benzin/LPG-modeller: Benzin/LPG-

vælgerkontakt
11 Rød nødstopkontakt
12 Proportionalstyrehåndtag til kørefunktionen og

finger-vippekontakt til styrefunktionen
13 Ekstraudstyr
14 Indikatorlampe for kørestart

12

15 Kørestartkontakt
16 Proportionalstyrehåndtag til

udskydning/tilbagetrækning af bom
17 Indikatorlampe for akselforlængelse
18 Kontakt til forlængelse/tilbagetrækning af aksler
19 Proportionalstyrehåndtag med to

bevægelsesretninger til hævning/sænkning af

bom og venstre-/højredrejning af drejekrans

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 9

Betjeningsvejledning 3. udgave • 2. oplag

Inspektion før ibrugtagning

Grundlæggende principper

Det er operatørens ansvar at foretage inspektion før
ibrugtagning og planlagt vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion,
der udføres af operatøren inden hvert skift.

Undlad at bruge maskinen,
medmindre:

Inspektionen har til formål at fastslå, om der er
noget galt med maskinen, inden operatøren
foretager funktionstests.

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne
i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.
Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter
til næste afsnit.

3 Foretag altid funktionstests inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Inspektion før ibrugtagning har desuden til formål
at fastslå, om det er nødvendigt at foretage
planlagt vedligeholdelse. Brugeren må kun udføre
de planlagte vedligeholdelsesprocedurer, der er
anført i denne vejledning.

Se listen på næste side, og kontrollér hvert enkelt
punkt for ændringer, beskadigelse eller løse eller
manglende dele.

Maskinen må ikke benyttes, hvis den er blevet
beskadiget eller ændret. Hvis der konstateres
beskadigelse eller afvigelser fra maskinens
oprindelige stand, skal den mærkes og tages ud
af drift.

Maskinen må kun repareres af en autoriseret
servicetekniker i henhold til fabrikantens
specifikationer. Når reparationen er udført, skal
operatøren igen foretage inspektion før ibrugtag­ning, inden han går videre til funktionstests.

Planlagte vedligeholdelsesinspektioner skal udføres
af autoriserede serviceteknikere i henhold til
fabrikantens specifikationer og kravene i
ansvarsvejledningen.

10 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Inspektion før ibrugtagning

Betjeningsvejledning3. udgave • 2. oplag

INSPEKTION FØR IBRUGTAGNING

❏

Kontrollér, at både betjenings-, sikkerheds- og
ansvarsvejledningen er fuldstændige, læselige
og placeret i opbevaringsboksen på platformen.

❏

Kontrollér, at alle mærkater er læselige og
korrekt placeret. Se afsnittet Mærkater.

❏

Kontrollér, om der er motorolielækage, og om
oliestanden er korrekt. Påfyld om nødvendigt
olie. Se afsnittet Vedligeholdelse.

❏

Kontrollér, om der er hydraulikolielækage, og om
oliestanden er korrekt. Påfyld om nødvendigt
olie. Se afsnittet Vedligeholdelse.

❏

Kontrollér, om der er kølervæskelækage, og om
kølervæskestanden er korrekt. Påfyld om
nødvendigt kølervæske. Se afsnittet
Vedligeholdelse.

❏

Kontrollér, om der er batterivæskelækage, og
om væskestanden er korrekt. Påfyld om
nødvendigt destilleret vand. Se afsnittet
Vedligeholdelse.

❏

Kontrollér dæktrykket. Justér det om
nødvendigt. Se afsnittet Vedligeholdelse.

❏ Grænseafbrydere og horn

❏ Alarmer og advarselsblink (hvis monteret)

❏ Møtrikker, bolte og andre fastgøringsdele

❏ Midtergelænder eller låge for

platformsindgang

Kontrollér hele maskinen for:

❏ Revner i svejsesamlinger eller

konstruktionskomponenter

❏ Buler i eller anden beskadigelse af maskinen

❏

Kontrollér, at samtlige konstruktionsdele og

andre afgørende dele forefindes, og at samtlige

tilhørende fastgøringsdele og tappe er korrekt

placeret og spændt.

❏

Når inspektionen er afsluttet, kontrolleres det, at

alle dæksler til kraftenhedsrummet er monteret

og låst.

Kontrollér nedenstående dele eller områder for
beskadigelse og forkert monterede, løse eller
manglende dele:

❏ Elektriske komponenter, ledninger og elkabler
❏ Hydraulikslanger, fittings, cylindre og

manifolder

❏ Brændstof- og hydrauliktank
❏ Driv- og drejekransmotor samt

køremomentnav

❏ Bomglideplader
❏ Akselglideplader
❏ Dæk og hjul
❏ Motor og tilhørende komponenter

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 11

Betjeningsvejledning 3. udgave • 2. oplag

Vedligeholdelse

Kontrollér motoroliestanden

Det er altafgørende for motorens ydeevne og
levetid, at oliestanden er korrekt. Hvis maskinen
betjenes med ukorrekt oliestand, kan det føre til
beskadigelse af motorens dele.

Nedenstående retningslinier
skal overholdes:

Brugeren må kun udføre de planlagte vedlige­holdelsesprocedurer, der er anført i denne
vejledning.

Planlagte vedligeholdelsesinspektioner skal
udføres af autoriserede serviceteknikere i
henhold til fabrikantens specifikationer og
kravene i ansvarsvejledningen.

Forklaring af vedligeholdelsessymbolerne

BEMÆRK

Nedenstående symboler anvendes
i denne betjeningsvejledning som
en hjælp til at forstå instruktion­erne. Når et eller flere af symbol­erne vises i begyndelsen af en
vedligeholdelsesprocedure, betyder
det følgende:

BEMÆRK

1 Kontrollér motorens oliepind.

GM-modeller:

Resultat: Oliestanden skal være inden for

mærkerne ”ADD” (MIN.) og ”FULL” (MAKS.)

på oliepinden.

Deutz-modeller:

Resultat: Oliestanden skal være mellem de to

mærker på oliepinden.

Perkins-modeller:

Resultat: Oliestanden skal være mellem de to

indhak på oliepinden.

GM 3,0L L4-motor
Viskositetskrav til olien

under -17,8°C 5W-30

over -17,8°C 10W-30

Brug kun olietyper, der er mærket ”Til benzinmotorer”
og godkendt af The American Petroleum Institute (API).
Den medfølgende olie er 10W-30.

Kontrollér oliestanden med
motoren slukket.

Angiver, at der kræves værktøj for at
gennemføre denne procedure.

Angiver, at der kræves nye dele for at
gennemføre denne procedure.

Angiver, at motoren skal være kold, for
at denne procedure kan gennemføres.

12 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

VEDLIGEHOLDELSE

Deutz F4L 913-motor
Viskositetskrav til motorolien

under 15,5°C (syntetisk) 5W-30

-23°C til 32°C 10W-40

over -34°C 15W-40

Motorolien skal have API-klassifikation CC/SE- eller
CC/SF-kvalitet ELLER ACEA-klassifikation E1-96.

Perkins 704-30-motor
Viskositetskrav til olien

under 15,5°C 15W-40

-23°C til 32°C 10W-30

over -20°C 15W-40

Motorolien skal have API-klassifikation CF4-kvalitet.
Den medfølgende olie er 10W-40 CC/SG.

Kontrollér hydraulikoliestanden

Det er altafgørende, for at maskinen fungerer
korrekt og sikkert, at hydraulikoliestanden er
korrekt. Ukorrekt hydraulikoliestand kan beskadige
de hydrauliske dele. Med daglig kontrol er det
muligt at opdage ændringer i oliestanden, som kan
betyde, at der er fejl i hydrauliksystemet.

1 Kontrollér, at bommen er sænket, og kontrollér

derefter skueglasset, som sidder på siden af

hydraulikolietanken. Påfyld om nødvendigt olie.

Resultat: Hydraulikoliestanden skal være inden

for de øverste 5 cm af skueglasset.

Hydraulikoliespecifikationer

Hydraulikolietype Et Dexron-lignende produkt

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 13

Betjeningsvejledning 3. udgave • 2. oplag

VEDLIGEHOLDELSE

Kontrollér kølervæskestanden ­vandkølede modeller

Det er altafgørende for motorens levetid, at
kølervæskestanden er korrekt. Ukorrekt
kølervæskestand vil påvirke motorens køleevne og
beskadige motorens dele. Med daglig kontrol er det
muligt at opdage ændringer i kølervæskestanden,
som kan betyde, at der er fejl i kølersystemet.

FORSIGTIG

1 Kontrollér væskestanden i kølervæske-

ekspansionsbeholderen. Påfyld om nødvendigt
kølervæske.

Resultat: Kølervæskestanden skal være ved
mærket ”FULL” ( MAKS.).

BEMÆRK

Fare for forbrænding. Pas på
varme motordele og varm
kølervæske. Berøring af varme
motordele og/eller varm køler­væske kan forårsage alvorlige
forbrændinger.

Skru ikke kølerdækslet af.

Kontrollér batterierne

Det er altafgørende for motorens ydeevne og
driftssikkerheden, at batterierne er i god stand.
Ukorrekt væskestand eller beskadigede kabler og
forbindelser kan resultere i beskadigelse af
motorens dele samt farlige situationer.

BEMÆRK

ADVARSEL

ADVARSEL

1 Tag beskyttelsesudstyr og -briller på.

Det er ikke nødvendigt at gøre
dette på maskiner, der er udstyret
med forseglede eller
vedligeholdelsesfrie batterier.

Fare for livsfarligt elektrisk stød.
Berøring af elektriske kredsløb kan
resultere i alvorlig personskade
eller dødsfald. Man må ikke bære
fingerringe, ure eller andre
smykker.

Fare for legemsbeskadigelse.
Batterier indeholder syre. Undgå
at spilde eller berøre batterisyren.
Spildt batterisyre neutraliseres
med natron og vand.

2 Kontrollér, at batteriets polsko er spændt

korrekt, og at de ikke er korroderede.
3 Kontrollér, at batteriets beslag er spændt

korrekt.
4 Tag batteriets ventilationshætter af.
5 Kontrollér batterivæskestanden. Påfyld om

nødvendigt destilleret vand op til bunden af

batteriets påfyldningsrør. Undgå overfyldning.
6Sæt ventilationshætterne på igen.

BEMÆRK

14 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Brug af polhætter og korrosions­beskyttelsesmiddel modvirker
korrosionsdannelse på batteripoler
og -kabler.

Betjeningsvejledning3. udgave • 2. oplag

VEDLIGEHOLDELSE

Kontrollér dæktrykket

BEMÆRK

ADVARSEL

ADVARSEL

For at sikre maksimal stabilitet og optimal betjening
af maskinen samt for at minimere dækslitagen er
det altafgørende, at samtlige luftfyldte dæk har
korrekt dæktryk.

1 Kontrollér samtlige dæk med en lufttryksmåler.

Justér om nødvendigt dæktrykket.

Dæk- tryk 6,89 bar

Det er ikke nødvendigt at gøre
dette på maskiner, der er udstyret
med dæk med skum.

Fare for legemsbeskadigelse. Et
dæk med for højt dæktryk kan
eksplodere og forårsage alvorlig
personskade eller dødsfald.

Væltningsfare. Der må ikke
anvendes midlertidige
dæklapningsprodukter.

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres
kvartalsmæssigt, årligt og hvert andet år, skal
udføres af en person, der er uddannet i og
kvalificeret til at udføre vedligeholdelse af denne
maskine, i henhold til de procedurer der er anført i
servicehåndbogen til maskinen.

Maskiner, der har været taget ud af drift i mere end
tre måneder, skal gennemgå et kvartalsmæssigt
eftersyn, før de tages i drift igen.

Dæktryk (højflotationsdæk) 4,14 bar

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 15

Betjeningsvejledning 3. udgave • 2. oplag

Funktionstests

1Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

På det nederste betjeningssted

2 Drej nøgleafbryderen til ”nederste

betjeningssted”.

Undlad at bruge maskinen,
medmindre:

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne
i denne betjeningsvejledning.

1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstests inden brug.
Sæt dig grundigt ind i funktionstestene,

inden du fortsætter til næste afsnit.

4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper

Formålet med funktionstestene er at opdage
eventuelle fejlfunktioner, inden maskinen tages
i brug. Operatøren skal følge trin-for-trin­instruktionerne og teste samtlige maskinens
funktioner.

En maskine med fejlfunktion må aldrig tages i brug.
Hvis der konstateres fejlfunktioner, skal maskinen
mærkes og tages ud af drift. Maskinen må kun
repareres af en autoriseret servicetekniker i henhold
til fabrikantens specifikationer.

3Træk den røde nødstopkontakt ud til tændt.

Resultat: Advarselsblinket (hvis monteret) skal

blinke.
4 Start motoren. Se afsnittet Betjeningsvejledning.

Afprøv nødstoppet

5 Skub den røde nødstopkontakt ind til slukket.

Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede.
6Træk begge røde nødstopkontakter ud til

tændt, og genstart motoren.

Afprøv de udskydelige aksler

Bemærk: Begynd denne test med akslerne trukket
tilbage.

7 Flyt funktionsstartkontakten til en af siderne, og

aktivér hævning af bommen.

Resultat: Bommen skal hæves til 5° over

vandret og derefter stoppe. Indikatorlampen for

akselforlængelse/-tilbagetrækning skal være

tændt. Bommen skal ikke hæves højere end til

grænseafbryderen, medmindre begge aksler er

forlænget.
8 Flyt funktionsstartkontakten til en af siderne, og

aktivér sænkning af bommen.

Resultat: Bommen skal sænkes og vende

tilbage til sænket stilling.

Når reparationen er udført, skal operatøren igen
foretage inspektion før ibrugtagning og funktions­tests, inden maskinen tages i brug.

16 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

FUNKTIONSTESTS

9 Flyt funktionsstartkontakten til en af siderne, og

aktivér udskydning af bommen.
Resultat: Bommen skydes ca. 30 cm ud og

stopper. Indikatorlampen for akselforlængelse/­tilbagetrækning skal være tændt. Bommen skal
ikke skydes længere ud, medmindre begge
aksler er forlænget.

10 Flyt funktionsstartkontakten til en af siderne, og

aktivér tilbagetrækning af bommen.
Resultat: Bommen skal trækkes tilbage.

11 Drej nøgleafbryderen til ”platformbetjening”.

Skub kørestyrehåndtaget på platformbetjeningen
fremad, og aktivér akselforlængelsesfunktionen.

Resultat: Maskinen skal køre, og akslerne skal
forlænges.

Bemærk: Styrefunktionen tilsidesætter funktionen
til forlængelse/tilbagetrækning af aksler.

12 Vend tilbage til det nederste betjeningssted. Drej

nøgleafbryderen til ”nederste betjeningssted”.
Flyt funktionsstartkontakten på det nederste
betjeningssted til en af siderne, og aktivér
funktionerne hævning af bom og sænkning af
bom.

Resultat: Bommen skal hæves og sænkes som
normalt.

13 Flyt funktionsstartkontakten på det nederste

betjeningssted til en af siderne, og aktivér
funktionerne udskydning af bom og
tilbagetrækning af bom.

Resultat: Bommen skal skydes ud og trækkes
tilbage som normalt.

Afprøv maskinens funktioner

14 Funktionsstartkontakten må ikke holdes til

nogen af siderne. Forsøg at aktivere de enkelte

bom- og platformsfunktionsvippekontakter.

Resultat: Ingen af bom- og platforms-

funktionerne må kunne betjenes.
15 Flyt funktionsstartkontakten til en af siderne, og

aktivér de enkelte bom- og platformsfunktions-

vippekontakter.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus. Sænknings-

alarmen (hvis monteret) skal lyde, mens

bommen sænkes.
Maskiner, der er udstyret med afbryderfunktion til

platformens nivelleringsstyring: Platforms­nivelleringsvippekontakten virker ikke, når bommen
hæves eller skydes ud forbi grænseafbryderne for
kørehastighed.

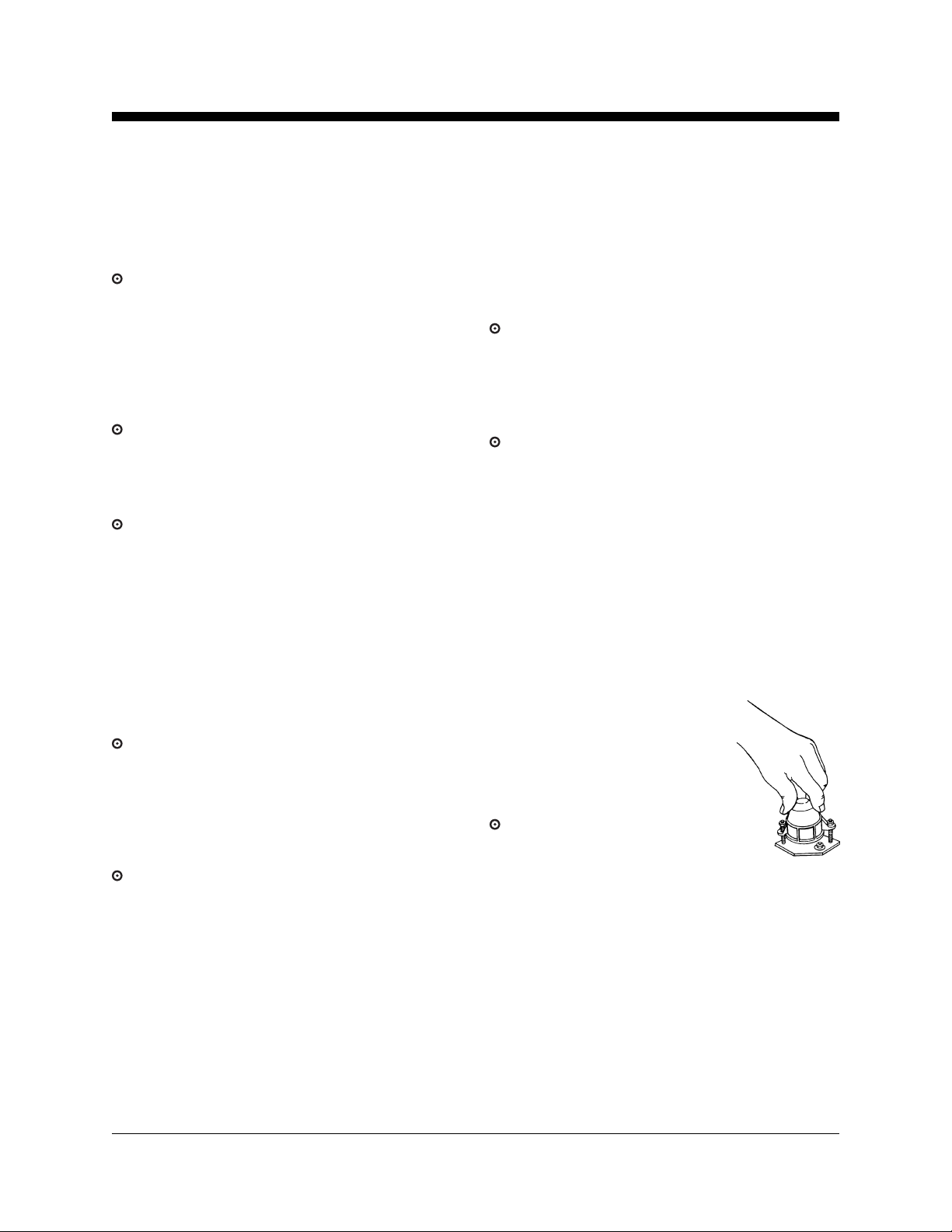

Afprøv hældningsføleren

16 Drej nøgleafbryderen til ”platformbetjening”.
17 Åbn tanksidens

drejekransdæksel, og find

hældningsføleren ved siden af

betjeningsboksen.
18 Tryk ned på den ene side af

hældningsføleren.

Resultat: Alarmen, som er

placeret i platformen, skal

aktiveres.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 17

Betjeningsvejledning 3. udgave • 2. oplag

FUNKTIONSTESTS

Afprøv hjælpestyringerne

19 Drej nøgleafbryderen til ”nederste

betjeningssted”, og sluk for motoren.

20 Træk den røde nødstopkontakt på det nederste

betjeningssted ud til tændt.

21 Hold hjælpestrømskontakten aktiveret, samtidigt

med at de enkelte bomfunktionsvippekontakter
aktiveres.

Bemærk: For at spare strøm bør man undlade at
afprøve de enkelte funktioner i en fuld arbejds­cyklus.

Resultat: Samtlige bomfunktioner skal kunne
betjenes.

På platformbetjeningen

Afprøv nødstoppet

22 Drej nøgleafbryderen til ”platformbetjening”, og

genstart motoren.

23 Skub den røde nødstopkontakt på platform-

betjeningen ind til slukket.
Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede.

24 Træk den røde nødstopkontakt ud, og genstart

motoren.

Afprøv hydraulikoliereturfiltrene

25 Flyt tomgangsvælgerkontakten til høj

tomgangshastighed (haresymbolet).
26 Find de to indikatorer for hydraulikfiltertilstand,

og kontrollér dem.

Resultat: Stemplet eller nålen skal befinde sig i

det grønne område.
27 Flyt tomgangsvælgerkontakten til høj

tomgangshastighed aktiveret med fodkontakten

(hare- og fodkontaktsymbolet).

Afprøv hornet

28 Tryk på hornkontakten.

Resultat: Hornet skal aktiveres.

Afprøv fodkontakten

29 Skub den røde nødstopkontakt på platform-

betjeningen ind til slukket.
30 Træk den røde nødstopkontakt ud til tændt,

men undlad at starte motoren.
31 Træd fodkontakten ned, og forsøg at starte

motoren ved at flytte startvippekontakten til en

af siderne.

Resultat: Motoren må ikke starte.
32 Undlad at træde på fodkontakten, og genstart

motoren.
33 Undlad at træde på fodkontakten, og afprøv de

enkelte maskinfunktioner.

Resultat: Maskinens funktioner må ikke kunne

betjenes.

18 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

FUNKTIONSTESTS

Afprøv maskinens funktioner

34 Træd fodkontakten ned.
35 Aktivér samtlige styrehåndtag/vippekontakter til

maskinens funktioner.
Resultat: Samtlige bom-/platformsfunktioner

skal køre en fuld arbejdscyklus.

Afprøv styrefunktionen

36 Træd fodkontakten ned.
37 Tryk finger-vippekontakten oven på styrehånd-

taget ned i den retning, der er angivet med en
blå trekant på betjeningspanelet, ELLER før
langsomt køre- og styringsstyrehåndtaget i den
retning, der er angivet med en blå trekant.

Resultat: Styrehjulene skal dreje i den retning,
der er angivet med blå trekanter på kørechas­siset.

38 Tryk finger-vippekontakten oven på

styrehåndtaget ned i den retning, der er angivet
med en gul trekant på betjeningspanelet, ELLER
før langsomt køre- og styringsstyrehåndtaget i
den retning, der er angivet med en gul trekant.

Afprøv køre- og bremsefunktionen

39 Træd fodkontakten ned.
40 Før langsomt kørestyrehåndtaget i den retning,

der er angivet med en blå pil på betjenings-

panelet, indtil maskinen begynder at bevæge

sig, og før derpå håndtaget tilbage til

midterstilling.

Resultat: Maskinen skal bevæge sig i den

retning, der er angivet med en blå pil på

kørechassiset, og derefter standse brat.
41 Før langsomt kørestyrehåndtaget i den retning,

der er angivet med en gul pil på betjenings-

panelet, indtil maskinen begynder at bevæge

sig, og før derpå håndtaget tilbage til

midterstilling.

Resultat: Maskinen skal bevæge sig i den

retning, der er angivet med en gul pil på

kørechassiset, og derefter standse brat.
Bemærk: Bremserne skal kunne holde maskinen

på enhver stigning, den er i stand til at køre op ad.

Resultat: Styrehjulene skal dreje i den retning,
der er angivet med gule trekanter på
kørechassiset.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 19

Betjeningsvejledning 3. udgave • 2. oplag

FUNKTIONSTESTS

Afprøv svingakslen (hvis monteret)

42 Kør det højre styrehjulsdæk op på en blok eller

kantsten på 15 cm.
Resultat: De tre øvrige dæk skal fortsat have

god kontakt med underlaget.

Afprøv kørestartsystemet

43 Træd på fodkontakten, og sænk bommen til

sænket stilling.

44 Drej drejekransen, indtil bommen er forbi et af de

ikke-styrende hjul.
Resultat: Indikatorlampen

for afbrudt kørefunktion
skal tændes og forblive
tændt, når bommen
befinder sig inden for det
viste område.

45 Før kørestyrehåndtaget væk fra midterstillingen.

Resultat: Kørefunktionen må ikke kunne
betjenes.

46 Flyt kørestartvippekontakten til en af siderne,

hold den der, og før langsomt kørestyrehånd­taget væk fra midterstillingen.

Resultat: Kørefunktionen skal kunne aktiveres.

Afprøv begrænset kørehastighed

47 Træd fodkontakten ned.
48 Hæv bommen til lige over vandret stilling.

49 Før langsomt kørestyrehåndtaget til høj

hastighedsstilling.

Resultat: Den maksimalt opnåelige kørehastig-

hed med hævet bom må ikke være højere end

30 cm pr. sekund.
50 Sænk bommen til sænket stilling.
51 Skyd bommen ca. 30 cm ud.
52 Før langsomt kørestyrehåndtaget til høj

hastighedsstilling.

Resultat: Den maksimalt opnåelige kørehastig-

hed med udskudt bom må ikke være højere end

30 cm pr. sekund.
Hvis kørehastigheden med hævet eller udskudt

bom er højere end 30 cm pr. sekund, skal
maskinen omgående mærkes og tages ud af drift.

Bemærk: Når kørestartsystemet er i brug, kan
maskinen køre i den modsatte retning, i forhold til
den retning køre- og styrehåndtaget bevæges i.

Brug de farvemarkerede
retningspile på

Blå

platformbetjeningen og
kørechassiset til at
bestemme, i hvilken retning
maskinen kører.

Gul

20 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Afprøv hjælpestyringerne

53 Sluk for motoren.
54 Træk den røde nødstopkontakt på

platformbetjeningen ud til tændt.
55 Træd fodkontakten ned.
56 Hold hjælpestrømskontakten aktiveret, samtidigt

med at de enkelte funktionsstyrehåndtag eller

vippekontakter aktiveres.
Bemærk: For at spare strøm bør man undlade at

afprøve de enkelte funktioner i en fuld
arbejdscyklus.

Resultat: Samtlige bom- og styrefunktioner skal

kunne betjenes. Kørefunktionerne må ikke

kunne betjenes med hjælpestrøm.

Betjeningsvejledning3. udgave • 2. oplag

FUNKTIONSTESTS

Afprøv lift-/kørselsomskifterfunktionen (hvis
maskinen er udstyret med denne funktion)

57 Træd fodkontakten ned.
58 Før kørestyrehåndtaget væk fra midterstillingen.
59 Aktivér samtlige bomfunktionsvippekontakter.

Resultat: Samtlige bomfunktioner skal være

deaktiverede. Maskinen bevæger sig i den

retning, der er angivet på betjeningspanelet.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 21

Betjeningsvejledning 3. udgave • 2. oplag

Inspektion af arbejdsstedet

Inspektion af arbejdsstedet

Vær opmærksom på og undgå følgende farlige
forhold:

· skrænter eller huller

· bump, forhindringer på underlaget og affald

Undlad at bruge maskinen,
medmindre:

· hængende forhindringer og
højspændingsledninger

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne i
denne betjeningsvejledning.

1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstests inden brug.

4 Inspicér arbejdsstedet.
Sæt dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer, inden du fortsætter
til næste afsnit.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper

Inspektionen af arbejdsstedet hjælper operatøren
med at afgøre, om maskinen kan betjenes sikkert
på arbejdsstedet. Den skal foretages af operatøren,
inden maskinen flyttes til arbejdsstedet.

· farlige placeringer

· utilstrækkeligt bæredygtigt underlag i forhold til
maskinens belastningskraft

· vind- og vejrforhold

· tilstedeværelse af uautoriserede personer

· andre potentielt farlige forhold

Det er operatørens ansvar at være opmærksom på
eventuelle risici på arbejdsstedet og holde øje med
og undgå disse i forbindelse med flytning, opstilling
og betjening af maskinen.

22 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

Betjeningsvejledning

Start af motoren

1 Drej nøgleafbryderen til den ønskede stilling på

det nederste betjeningssted.

2Træk den røde nødstopkontakt på det nederste

betjeningssted ud til tændt.

Undlad at bruge maskinen,
medmindre:

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne
i denne betjeningsvejledning.

1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstests inden brug.
4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Grundlæggende principper

I afsnittet Betjeningsvejledning er der instruktioner
vedr. samtlige aspekter af maskinens betjening.
Det er operatørens ansvar at overholde samtlige
sikkerhedsbestemmelser og retningslinier i
betjenings-, sikkerheds- og ansvarsvejledningen.

Det er farligt at bruge maskinen til andre formål end
løft af personer og værktøj til et højt placeret
arbejdssted.

Maskinen må kun betjenes af autoriserede
personer, der er oplært i dens betjening. Hvis mere
end én operatør forventes at skulle bruge maskinen
på forskellige tidspunkter i løbet af det samme
skift, skal samtlige disse være autoriserede
operatører og overholde sikkerhedsbestemmelserne
og instruktionerne i betjenings-, sikkerheds- og
ansvarsvejledningen. Det vil sige, at alle nye
operatører skal foretage inspektion før ibrugtagning,
funktionstests og inspektion af arbejdsstedet, inden
maskinen tages i brug.

Træk den røde nødstopkontakt på
platformbetjeningen ud til tændt, hvis
platformbetjeningen skal benyttes.

3 Benzin/LPG-modeller: Vælg

brændstoftype ved at flytte
brændstofvælgerkontakten til den
ønskede stilling.

4 Flyt motorstartvippekontakten til en

af siderne. Hvis motoren ikke starter, eller hvis
den går ud igen, frakobler genstartsforsinkelsen
startkontakten i 3 sekunder.

Hvis motoren ikke er startet efter 15 sekunder, skal
årsagen findes og eventuelle fejlfunktioner
repareres. Vent 60 sekunder, før du igen forsøger
at starte motoren.

I koldt vejr, dvs. -6°C og derunder, skal motoren
først opvarmes i 5 minutter for at forhindre
beskadigelse af hydrauliksystemet.

I tilfælde af ekstrem kulde, dvs. -18°C og derunder,
skal maskinen udstyres med koldstartssæt
(ekstraudstyr). Ved start af motoren ved
temperaturer under -18°C kan det være nødvendigt
at bruge hjælpebatteri.

Benzin/LPG-modeller: I koldt vejr, dvs. -6°C og
derunder, skal man starte på benzindrift, varme
motoren op i 2 minutter og derefter skifte til
LPG-drift. Hvis motoren er varm, kan maskinen
startes på LPG-drift.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 23

Betjeningsvejledning 3. udgave • 2. oplag

BETJENINGSVEJLEDNING

Nødstop

Skub den røde nødstopkontakt på enten det
nederste betjeningssted eller platformbetjeningen
ind til slukket for at deaktivere samtlige funktioner,
og sluk for motoren.

Hvis en eller flere funktioner stadig kan betjenes,
når den røde nødstopkontakt er skubbet ind, skal
den/de repareres.

Ved valg af og betjening fra det nederste
betjeningssted vil platformbetjeningens røde
nødstopkontakt blive frakoblet.

Hjælpestyringer

Brug hjælpestrøm, hvis den primære drivenhed
(motoren) svigter.

1 Drej nøgleafbryderen til ”nederste

betjeningssted” eller ”platformbetjening”.
2Træk den røde nødstopkontakt ud til tændt.
3Træd på fodkontakten, når hjælpestyringerne

betjenes fra platformen.
4 Hold hjælpestrømskontakten aktiveret,

samtidigt med at den ønskede funktion

aktiveres.

Betjening fra det nederste
betjeningssted

1 Drej nøgleafbryderen til ”nederste

betjeningssted”.
2Træk den røde nødstopkontakt ud til tændt.
3 Benzin/LPG-modeller: Vælg brændstoftype ved

at flytte brændstofvælgerkontakten til den

ønskede stilling.
4 Start motoren.

Placering af platformen

1 Forlæng akslerne.
2 Flyt funktionsstartkontakten til en af siderne.
3 Flyt den relevante vippekontakt i henhold til

markeringerne på betjeningspanelet.
Køre- og styrefunktionerne kan ikke aktiveres fra

det nederste betjeningssted.

Maskiner, der er udstyret med afbryderfunktion til
platformens nivelleringsstyring: Platforms­nivelleringsvippekontakten virker ikke, når bommen
hæves eller skydes ud forbi grænseafbryderne for
kørehastighed.

Kørefunktionen kan ikke betjenes med
hjælpestrøm.

24 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

BETJENINGSVEJLEDNING

Betjening fra platformen

1 Drej nøgleafbryderen til ”platformbetjening”.
2Træk den røde nødstopkontakt på såvel det

nederste betjeningssted som platform­betjeningen ud til tændt.

3 Benzin/LPG-modeller: Vælg brændstoftype ved

at flytte brændstofvælgerkontakten til den
ønskede stilling.

4 Start motoren. Undlad at træde på fodkontakten,

når motoren startes.

Placering af platformen

1 Forlæng akslerne.
2Træd fodkontakten ned.
3 Flyt langsomt det relevante funktions-

styrehåndtag eller den relevante vippekontakt i
henhold til markeringerne på betjeningspanelet.

For at styre

1Træd fodkontakten ned.
2 Flyt langsomt køre- og styringsstyrehåndtaget i

den retning, der er angivet med blå eller gule
trekanter, ELLER tryk på den finger­vippekontakt, som sidder oven på
kørestyrehåndtaget.

Brug de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til at
bestemme, i hvilken retning hjulene drejer.

For at køre

1Træd fodkontakten ned.
2 Hastighedsforøgelse: Før langsomt

kørestyrehåndtaget væk fra midterstillingen.
Hastighedssænkning: Før langsomt

kørestyrehåndtaget ind mod midterstillingen.
Standsning: Før kørestyrehåndtaget tilbage til

midterstillingen, eller slip fodkontakten.

Brug de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til at
bestemme, i hvilken retning maskinen kører.

Maskinens kørehastighed er begrænset, når
bommen er hævet eller skudt ud.

Kørestart

Hvis lampen er tændt, betyder det, at bommen har
bevæget sig forbi et af de ikke-styrende hjul, og at
kørefunktionen er blevet afbrudt.

For at køre skal man holde kørestartkontakten til
en af siderne og langsomt føre kørestyrehåndtaget
væk fra midterstillingen.

Hvis kørestyrehåndtaget ikke flyttes inden for to
sekunder, efter at kørestartkontakten er flyttet, kan
kørefunktionen ikke aktiveres. Slip kørestart­kontakten, og flyt den igen.

Vær opmærksom på, at maskinen kan bevæge sig
i den modsatte retning, i forhold til den retning køre­og styringsstyrehåndtaget bevæges i.

Brug altid de farvemarkerede retningspile på
platformbetjeningen og kørechassiset til at
bestemme, i hvilken retning maskinen kører.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 25

Betjeningsvejledning 3. udgave • 2. oplag

BETJENINGSVEJLEDNING

Generator

For at aktivere generatoren skal man flytte
generatorvippekontakten til generatorstilling.
Motoren vil blive ved med at køre, men samtlige
køre- og platformsfunktioner vil være deaktiverede.

Slut elværktøj til platformsstrømforsyningens
GFCI-udgang.

For at genaktivere maskinens funktioner skal
man flytte generatorvippekontakten til ”maskin­funktioner”. Samtlige funktioner vil kunne betjenes.

Indikatorlampe for
akselforlængelse

Indikatorlampen for akselforlængelse tændt:
Forlæng akslerne, eller lad maskinen vende tilbage
til helt sænket stilling.

Tomgangsvælger (o/m)

Vælg tomgangshastighed (o/m) vha. symbolerne på
betjeningspanelet.

Indikatorlampe for motorkontrol
(hvis monteret)

Lampen tændt og motoren slukket: Mærk
maskinen, og tag den ud af drift.

Lampen tændt, og motoren kører stadig: Kontakt
servicepersonale inden for 24 timer.

Standsning af motoren

Skub den røde nødstopkontakt ind, og drej
nøgleafbryderen til slukket.

Efter brug

1Vælg et sikkert parkeringssted - på et fast, plant

underlag, hvor der ikke er forhindringer eller
trafik.

2Træk bommen tilbage, og sænk den til sænket

stilling.

3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul.

· Hare- og fodkontaktsymbol:
høj tomgangshastighed aktiveret med
fodkontakten

· Skildpaddesymbol: lav
tomgangshastighed

· Haresymbol: høj
tomgangshastighed

4 Drej nøgleafbryderen til slukket, og tag nøglen

ud for at forhindre uautoriseret brug.

5 Blokér hjulene.

26 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Instruktioner vedr. løft og transport

Nedenstående retningslinier
skal overholdes:

Transportkøretøjet skal være parkeret på et
plant underlag.

Transportkøretøjet skal fastgøres/afsikres, for
at forhindre at det ruller, når maskinen læsses.

Kontrollér, at køretøjets lastkapacitet,
belastningsoverflade og kæder eller stropper
er i stand til at bære maskinens vægt. Se
typeskiltet.

Kontrollér, at drejekransen er fastgjort med
drejekransrotationslåsen inden transporten.
Sørg for at frigøre drejekransen, inden
maskinen tages i brug igen.

Betjeningsvejledning3. udgave • 2. oplag

Friløbskonfiguration til brug
af spil

Blokér hjulene for at forhindre maskinen i at rulle.

Modeller med 2WD:
Frigør de ikke-styrende
hjuls bremser ved at
vende køremoment­navenes afmonte­ringshætter.

Modeller med 4WD:
Frigør hjulbremserne
ved at vende
afmonteringshætterne
på samtlige fire køremomentnav.

Kontrollér, at spilwiren er korrekt fastgjort til
kørechassisets transportfastspændingspunkter,
og at samtlige hindringer er ryddet af vejen.

Gennemfør de beskrevne procedurer i omvendt
rækkefølge for at tilkoble bremserne igen.

Bemærk: Pumpens friløbsventil skal altid være
lukket.

Deaktiveret
stilling

Aktiveret
stilling

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 27

Betjeningsvejledning 3. udgave • 2. oplag

INSTRUKTIONER VEDR. LØFT OG TRANSPORT

Fastspænding til lastbil eller
trailer ved transport

Brug drejekransrotationslåsestiften, hver gang
maskinen skal transporteres.

Drej nøgleafbryderen til slukket, og tag nøglen ud
inden transport.

Undersøg hele maskinen for løse eller ikke­fastgjorte dele.

Fastspænding af chassiset

Brug kæder med rigelig løfteevne.

Brug mindst fem kæder.

Justér kæderne, således at de ikke bliver
beskadiget.

Lastvognslad

1

Fastspænding af platformen S-80

Anbring en klods under platformsrotatoren. Klodsen
må ikke berøre platformscylinderen.

Fastgør platformen med en nylonstrop gennem den
nederste platformsstøtte. Brug ikke unødig kraft,
når bommen skal fastgøres.

Fastspænding af platformen S-85

Anbring en klods under udliggerleddet. Klodsen må
ikke berøre platformscylinderen.

Fastgør platformen med en nylonstrop over udlig­gerleddet. Brug ikke unødig kraft, når bommen skal
fastgøres.

Ved transport skal udliggerbommen hæves helt.

3

2

28 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

5

4

Nedenstående retningslinier
skal overholdes:

Maskinen må kun løftes og fastspændes af
behørigt oplærte personer.

Kontrollér, at kranens løftekapacitet,
læssefladen samt stropperne/linerne er i stand
til at bære maskinens vægt. Se typeskiltet.

Betjeningsvejledning3. udgave • 2. oplag

INSTRUKTIONER VEDR. LØFT OG TRANSPORT

Instruktioner vedr. løft

Træk bommen tilbage, og sænk den helt. Sørg for,
at udliggerbommen er parallel med underlaget. Fjern
alle løse genstande fra maskinen.

Fastgør drejekransen med drejekrans­rotationslåsen.

Find maskinens tyngdepunkt vha. skemaet og
illustrationen på denne side.

Fastspændingsudstyret må kun fastgøres til de
dertil beregnede fastgørelsespunkter på maskinen.
Der er to fastgørelsespunkter på chassiset og to på
drejekransen.

Justér fastspændingsudstyret, således at
maskinen er i balance og ikke bliver beskadiget.

X-akse Y-akse

S-80 1,72 m 1,43 m

S-85 1,73 m 1,38 m

Fastgørelses­punkter på
drejekrans (2)

Fastgørelses-

punkter på
chassis (2)

X-akse

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 29

Y-akse

Betjeningsvejledning 3. udgave • 2. oplag

Mærkater

Inspektion af mærkater

Brug billederne på næste side til at bekræfte,
at alle mærkater er læselige og korrekt placeret.

Herunder er en numerisk liste med antal og
betegnelser.

Reservedelsnr. Mærkatbeskrivelse Antal

25994DA Forsigtig - Fare for 1

komponentbeskadigelse
27204 Pil - blå 1
27205 Pil - gul 1
27206 Trekant - blå 2
27207 Trekant - gul 2
27564DA Fare - Fare for livsfarligt elektrisk stød3
28157DA Mærkat - Dexron 1
28158DA Mærkat - Blyfri 2
28159 Mærkat - Diesel 2
28160 Mærkat - Flydende gas (LPG) 1
28161DA Advarsel - Knusningsfare 9
28163DA Bemærk - Maks. sidekraft - 667 N 1
28164DA Bemærk - Farlige materialer 1
28165DA Bemærk - Fodkontakt 1
28171 Mærkat - Rygning forbudt 2
28174DA Mærkat - Strømforsyning til platform, 230V2
28175DA Forsigtig - Adgang til aflukke 1
28176DA Bemærk - Manglende vejledninger 1
28177DA Advarsel - Platformsrotation 2
28181DA Advarsel - Ingen adgang 1
28235DA Mærkat - Strømforsyning til platform, 115V2
28236DA Advarsel - Undladelse af at læse . . . 1
30080DA* Bemærk - Maks. lastkapacitet - 227 kg 1
31060DA Fare - Væltningsfare, spærre 2
32700DA Fare - Sikkerhedsbestemmelser 2
32728DA Mærkat - Generator (hvis monteret) 1
32932DA Fare - Væltningsfare (aksler) 2

Reservedelsnr. Mærkatbeskrivelse Antal

32998DA* Bemærk - Maks. lastkapacitet - 272 kg 1
32999DA Bemærk - Dæktryk 4
33952DA Fare - Hældningsalarm 1
40434DA Mærkat - Fastgørelsespunkt til 3

sikkerhedswire
43594DA* Bemærk - Maks. lastkapacitet - 340 kg 1
43595DA Fare - Væltningsfare (dæk) 1
43663DA Bemærk - Funktionsstart 1
44981DA Luftslange til platform 2
44986DA Bemærk - Maks. manuel kraft - 400 N 1
52967 Staffering - 4 x 4 1
62920 Staffering - Genie S-80 1
62921 Staffering - S-80 2
62922 Staffering - Genie S-85 1
62923 Staffering - S-85 2
72168DA Bemærk - Startbatteri 1
72169DA Bemærk - Styrestrømsbatteri 1
82194DA Platformbetjeningspanel 1
82195DA Nederste betjeningspanel 1
82202DA Bemærk - Motorspecifikationer, Perkins 1
82203DA Bemærk - Motorspecifikationer, GM 1
82204DA Bemærk - Motorspecifikationer, Deutz 1
82207DA Bemærk - Betjeningsvejledning 2
82242 Mærkat - Benzin/LPG-vælgerknap 1
82253DA Bemærk - Specifikationer, 4

højflotationsdæk
82264DA Advarsel - Sikkerhedsinstruktioner, 1

svejsning
82265DA Mærkat - Svejseapparat til/fra 1

*Maskinens lastkapacitet kan ses i afsnittet Specifikationer og
i skemaet på side 2.

30 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

MÆRKATER

28158 eller
28159

28157

32700
43663
27564

32999
eller 82253

62921 eller
62923

27204

27206
27207

27207
27206

27205

52967

28161

40434

28181

28171

28158 eller
28159

82242

Kørechassis

82195

82207

32932

Typeskilt

25994

Det nederste
betjeningssteds
side

Platform

Skravering angiver, at
mærkaten ikke er
umiddelbart synlig, men
sidder skjult, f.eks. under
et dæksel

28161

31060

40434

28177

28161

33952

32728
82265

82194
82207
32700
28174

eller 28235

32932
43595
82264
28236

28176

30080
eller 32998
eller 43594

28165

44981

28163
eller 44986

72169

72168

28175

31060

62921

28177

Motorsiden

62920

eller 62922

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 31

28161

44981

28174

eller 28235

eller 82253

32999

28160

28171

27564

28164

32999 eller 82253

eller 62923

27564

82202
eller 82203
eller 82204

Betjeningsvejledning 3. udgave • 2. oplag

Specifikationer

Model S-80

Maks. arbejdshøjde 26,2 m

Maks. platformshøjde 24,4 m

Højde, helt sænket 2,79 m

Maks. vandret rækkevidde 21,9 m

Bredde (akslerne trukket tilbage) 2,44 m

Længde, sænket 11,2 m

Maks. lastkapacitet 272 kg
(platform på 6 fod)

Maks. lastkapacitet 227 kg
(platform på 8 fod)

Maks. lastkapacitet 340 kg
(med skumfyldte dæk
og korrekt modvægt)

Akselafstand 2,7 m

Venderadius (udvendig) 7,0 m

Venderadius (indvendig) 3,2 m

Drejekransens ”halesving” 1,14 m

Drejekransrotation (grader) kontinuerlig

Drivenhed GM 3,0L (benzin/LPG)

eller Deutz F4L 913

eller Perkins 704-30

Kørehastighed

Kørehastighed sænket 6,4 km/t

12,2 m/6,8 sek.

Kørehastighed 1,1 km/t
hævet eller skudt ud 12,2 m/40 sek.

- samtlige modeller

Styreenheder 12V DC proportionale

Platformens mål, 1,8 m x 76 cm
6 fod (længde x bredde)

Platformens mål, 2,4 m x 91 cm
8 fod (længde x bredde)

Platformsnivellering selvnivellering

Platformsrotation 160°

AC-udtag på platformen standard

Hydraulisk tryk 207 bar
(maks., bomfunktioner)

Dækstørrelse 15-22,5 SAT

Dækstørrelse 41/18LL x 22,5,
højflotationsdæk lagklasse 14

Klatreevne, sænket 45%

Frihøjde 28 cm

Brændstoftankens kapacitet 150 liter

Vægt Se typeskiltet
(maskinens vægt varierer alt efter den aktuelle
ekstraudstyrskonfiguration)

Luftbårne støjemissioner 80 dB
Maks. støjniveau ved normale arbejdsstationer
(A-vægtet)

Oplysninger vedr. belastning af underlag

Totalvægt + nominel belastning 15.762 kg

Maks. akseltryk 12.973 kg

Maks. hjultryk 7.439 kg

Lokalt tryk pr. dæk 7,03 kg/cm

689 kPa

2

Optaget tryk 13,6 kPa

Det er Genies politik løbende at forbedre vore
produkter. Produktspecifikationerne kan ændres
uden varsel eller ansvar.

Bemærk: Disse oplysninger er omtrentlige og
tager ikke hensyn til diverse ekstraudstyrs­konfigurationer. De må kun benyttes, hvis alle
relevante sikkerhedsforanstaltninger er truffet.

32 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Betjeningsvejledning3. udgave • 2. oplag

SPECIFIKATIONER

Model S-85

Maks. arbejdshøjde 27,7 m

Maks. platformshøjde 25,9 m

Højde, helt sænket 2,79 m

Maks. vandret rækkevidde 23,4 m

Bredde 2,43 m

Længde, sænket 12,4 m

Maks. lastkapacitet 227 kg
(platform på 6 fod)

Maks. lastkapacitet 227 kg
(platform på 8 fod)

Akselafstand 2,7 m

Venderadius (udvendig) 7,0 m

Venderadius (indvendig) 3,2 m

Drejekransens ”halesving” 1,13 m

Drejekransrotation (grader) kontinuerlig

Drivenhed GM 3,0L (benzin/LPG)

eller Deutz F4L 913

eller Perkins 704-30

Kørehastighed

Kørehastighed sænket 6,4 km/t

12,2 m/6,8 sek.

Kørehastighed 1,1 km/t
hævet eller skudt ud 12,2 m/40 sek.

- samtlige modeller

Styreenheder 12V DC proportionale

Platformens mål - 6 fod 1,8 m x 76 cm
(længde x bredde)

Platformens mål - 8 fod 2,4 m x 91 cm
(længde x bredde)

Platformsnivellering selvnivellering

Platformsrotation 160°

AC-udtag på platformen standard

Maks. hydraulisk tryk 207 bar
(bomfunktioner)

Dækstørrelse 15-22,5 SAT

Dækstørrelse 41/18LL x 22,5, lagklasse 14
højflotationsdæk

Klatreevne, sænket 38%

Frihøjde 28 cm

Brændstoftankens kapacitet 114 liter

Vægt Se typeskiltet
(maskinens vægt varierer alt efter den aktuelle
ekstraudstyrskonfiguration)

Luftbårne støjemissioner 80 dB
Maks. støjniveau ved normale arbejdsstationer
(A-vægtet)

Oplysninger vedr. belastning af underlag

Totalvægt + nominel belastning 6.473 kg

Maks. akseltryk 3.447 kg

Maks. hjultryk 1.724 kg

Det er Genies politik løbende at forbedre vore
produkter. Produktspecifikationerne kan ændres
uden varsel eller ansvar.

Lokalt tryk pr. dæk 7,03 kg/cm

689 kPa

Optaget tryk 14,07 kPa

Bemærk: Disse oplysninger er omtrentlige og
tager ikke hensyn til diverse ekstraudstyrs­konfigurationer. De må kun benyttes, hvis alle
relevante sikkerhedsforanstaltninger er truffet.

Reservedelsnr. 82200DA Genie S-80 & Genie S-85 33

2

Betjeningsvejledning 3. udgave • 2. oplag

SPECIFIKATIONER

Arbejdsområdediagram S-80 Arbejdsområdediagram S-85

24,4 m

18,3 m

12,2 m

6,1 m

0 m

6,1 m

0 m

3,0 m 15,2 m9,1 m 21,3 m

24,4 m

18,3 m

12,2 m

6,1 m

0 m

6,1 m

0 m

3,0 m 15,2 m9,1 m 21,3 m

34 Genie S-80 & Genie S-85 Reservedelsnr. 82200DA

Genie North America

Telefon [phone]

Afgiftsfri USA og Canada

Genie Australia Pty Ltd.

800.536.1800

Fax [phone]

Telefon [phone]

Fax [phone]

Genie Scandinavia

Telefon [phone]

Fax [phone]

Genie France

Telefon [phone]

Fax [phone]

Genie Iberica

Telefon [phone]

Fax [phone]

Genie Germany

Telefon [phone]

Fax [phone]

Genie U.K.

Telefon [phone]

Fax [phone]

Genie Mexico City

Telefon [phone]

Fax [phone]

Genie China

Telefon [phone]

Fax [phone]

Genie Malaysia

Telefon [phone]

Fax [phone]

Genie Japan

Telefon [phone]

Fax [phone]

Genie Korea

Telefon [phone]

Fax [phone]

Genie Brasil

Telefon [phone]

Fax [phone]

Genie Holland

Telefon [phone]

Fax [phone]

Udgivet af:
