Giriş

Bu kılavuz hakkında

Kullanım Amacı ve Tanıma Kılavuzu

Genie olarak, uygulamanızda makinamızı kullanmayı tercih ettiğiniz için teşekkür ederiz. En fazla önem verdiğimiz konu kullanıcı güvenliği olup bu da ancak ortaklaşa gösterebileceğimiz çabalarla sağlanabilir. Bu kitap; bir Genie makinasının kullanıcısı veya operatörüne yönelik bir çalıştırma ve günlük bakım kılavuzudur.

Bu kılavuz makinanızın ayrılmaz bir parçası olarak değerlendirilmeli ve daima makina üzerinde bulundurulmalıdır. Herhangi bir sorunuz olursa, Genie ile irtibat kurun.

Ürün Kimliği

Makinanın seri numarası; seri etiketinde bulunmaktadır.

Seri etiketi (kapağın altında yer almaktadır)

Seri numarası

şasiye basılıdır

Bu makinanın kullanım amacı, personelle birlikte aletlerini ve malzemelerini havadaki bir çalışma bölgesine kaldırmaktır. Operatörün, makinayı çalıştırmadan önce bu tanıma kılavuzunu okuma ve anlama sorumluluğu bulunmaktadır.

 Bir Mobil Yükseltilen İş Platformu (MEWP)

çalıştıracak herkesin eğitilmesi şarttır.

 Yetkili, yeterli ve eğitimli her bir kişinin MEWP'yi

tanımasının sağlanması şarttır.

 Makinayı yalnızca eğitilmiş ve yetkili personelin

kullanmasına izin verilmelidir.

 Kullanım Kılavuzunda yer alan üreticinin

talimatlarını ve güvenlik kurallarını okuma, anlama ve bunlara uyma sorumluluğu operatöre aittir.

 Kullanım Kılavuzu, platformunda yer alan kılavuz

muhafaza kutusunda bulunmaktadır.

 Spesifik ürün uygulamaları için İmalatçıyla

İrtibata Geçilmesi kısmına bakınız.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 1

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Platform dengeleme

Platform döndürme Jib boom yukarı/aşağı

Boom yukarı/aşağı

Boom uzatma/geri çekme

Döner tabla döndürme

İleri/geri sürüş

Sağa/sola yönlendirme

Platform dengeleme, jib boom yukarı/aşağı, boom uzatma/geri çekme ve boom yukarı/aşağı

Döner tabla döndürme ve platform döndürme

Giriş

Platform kumandaları sembolleri ve ilgili makina hareketleri:

Zemin kumandaları sembolleri ve ilgili makina hareketleri:

Sıralı fonksiyonlar ve hareket:

• Sürme ve yönlendirme

Birbirine kenetli fonksiyonlar:

• Yükseltilmiş sürüş hızı.

• Dengede olunmayan bir durumda yükseltilmiş

sürüş.

• Boom, yönlendirilemeyen tekerlekleri veya

yönlendirilemeyen paletleri geçecek kadar

döndürüldüğünde sürüş etkinleştirme.

• Tüm platform ve zemin kumandaları.

Kullanım kısıtlamaları:

• Bu makinanın kullanım amacı, personelle birlikte

aletlerini ve malzemelerini havadaki bir çalışma

bölgesine kaldırmaktır.

• Makina sağlam ve düz bir zemin üzerinde değilse,

platformu yükseltmeyin.

Stabiliteyi artırıcı araçlar:

2 S

• Köpük dolgu lastikler.

• Paletler

Kısıtlanmış azami çalışma kabiliyeti:

• 454 kg platform kapasitesi.

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Giriş

Bülten Dağıtımı ve Uygunluk

İmalatçıyla İrtibata Geçilmesi

Ürün kullanıcılarının emniyeti, Genie için son derece önemlidir. Bayi ve makina sahiplerine önemli güvenlik ve ürün bilgilerinin bildirilmesi için Genie tarafından çeşitli bültenler kullanılmaktadır.

Bültenlerde yer alan bilgiler makina model ve seri numaraları kullanılarak doğrudan belirli makinalarla irtibatlandırılmaktadır.

Bültenler dağıtılırken, kayıtlarımızda bulunan en güncel sahip ve ilgili bayi bilgileri esas alındığından, makinanızı kaydetmeniz ve iletişim bilgilerinizi güncel tutmanız önemlidir.

Personelin güvenliğini ve makinanızın güvenilir bir biçimde çalışmaya devam etmesini güvence altına almak için, ilgili bültenlerde belirtilen önlemleri mutlaka alın.

Makinanızla ilgili bütün açık bültenleri incelemek için, bizi web üzerinde www.genielift.com adresinde ziyaret ediniz.

Bazı zamanlarda Genie ile bağlantı kurulması gerekebilir. Bağlantı kurduğunuzda, makinanızın üzerinde bulunan model numarasını ve seri numarasını, adınız ve iletişim bilgilerinizle birlikte bildirmek için hazır olun. Genie ile en azından aşağıdakiler için bağlantı kurulması gerekir:

Kaza bildirimi

Ürün uygulamaları ve emniyetiyle ilgili sorular

Standartlara ve yönetmeliklere uygunluk bilgileri

Mevcut sahiple ilgili, makinanın mülkiyetinin başkasına geçmesi veya iletişim bilgilerinizde değişiklik olması gibi güncellemeler. Aşağıdaki Mülkiyetin Devredilmesi bölümüne bakınız.

Makina Mülkiyetinin Devredilmesi

Mülkiyet bilgilerinin güncellenmesi için birkaç dakika ayrılması, makinanızla ilgili önemli güvenlik, bakım ve çalıştırma bilgilerini zamanında almanızı garantiler.

Lütfen www.genielift.com adresindeki internet sitemizi ziyaret ederek veya bizi 1-800-536-1800 numaralı ücretsiz telefondan arayarak makinanızı kaydedin.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 3

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Bu makinanın tanımlamak için çeşitli semboller, renk kodları ve ikaz ibareleri kullanılmaktadır:

Güvenlik uyarı sembolü kişisel yaralanma tehlikelerine karşı uyarır. Olası yaralanma veya ölüm vakalarından kaçınmak i sembolü takip eden bütün güvenlik mesajlarına uyun.

Dikkate alınmadığı takdirde ölüm veya ağır yaralanmalara neden olacak tehlikeli durumları belirtir.

Dikkate alınmadığı takdirde ölüm veya ağır yaralanmalara neden olabilecek

Dikkate alınmadığı takdirde hafif ila orta şiddette yaralanmalara neden olabilecek tehlikeli durumları belirtir.

Bir eşya hasarı uyarısını gösterir.

Giriş

Güvenlik Tabelalarının Bakımı

Eksik veya hasarlı bütün güvenlik tabelalarını

Tehlike

değiştirin. Operatör güvenliğini her zaman ön planda tutun. Güvenlik tabelalarını temizlemek için yumuşak sabun ve su kullanın. Güvenlik tabelalarının yapımında kullanılan malzemeye zarar verebileceğinden, solvent bazlı temizlik maddeleri kullanmayın.

Bu kılavuzda yer alan talimatlara ve güvenlik kurallarına uyulmaması ölüme veya ciddi yaralanmalara yol açar.

Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve uygulamanız.

1 Tehlikeli durumlardan kaçınmanız. Bir sonraki bölüme geçmeden önce güvenlik

kurallarını öğrenin ve iyice anlayın.

2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.

4 Çalışma alanını muayene edin. 5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

 İmalatçının talimatlarını ve emniyet kurallarını—

güvenlik kılavuzu ile operatör kılavuzunu ve makina çıkartmalarını—okumanız, anlamanız ve bunlara uymanız.

Tehlikelerin Sınıflandırılması

üzerindeki çıkartmalarda, aşağıdakileri

tehlikeli durumları belirtir.

—sizi olası

çin bu

 İşverenin güvenlik kurallarını ve çalışma alanı

yönetmeliklerini okumanız, anlamanız ve bunlara uymanız.

 Geçerli tüm yasal yönetmelikleri okumanız,

anlamanız ve bunlara uymanız.

 Bu makinayı güvenli bir şekilde kullanmak için

ilgili eğitimi almış olmanız.

4 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Sembollerin ve Tehlike Göstergelerinin Açıklamaları

Yangın tehlikesi Patlama tehlikesi Patlama tehlikesi

Kızdırma bujisi ile teçhiz edilmiş olan makinalarda eter

Sigara içilmez. Ateşle yaklaşma.

Motoru stop et. veya başka bir yüksek enerjili start takviyesi kullanma.

Yangın söndürücü Sigara içilmez Patlama tehlikesi

Elektrik çarpması tehlikesi

Gereken mesafeyi koru

Devrilme tehlikesi Devrilme tehlikesi Devrilme tehlikesi Devrilme tehlikesi Lastik özellikleri

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 5

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Sembollerin ve Tehlike Göstergelerinin Açıklamaları

Tekerlek yükü Rüzgar hızı Azami kapasite Manüel kuvvet

Bağlantı tertibatı noktası

Kaldırma Noktası

Platform bağlantı tertibatı talimatları

Kaldırma ve bağlantı tertibatı talimatları

Aşındırıcı asit Renk Kodlu Yön Okları Geri Kaçma Tehlikesi Çarpma tehlikesi Üst kısımlardaki engeller

Kaynak makinasının ağırlığı kapasiteyi düşürür

Çekme halatı bağlama noktası

6 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Sembollerin ve Tehlike Göstergelerinin Açıklamaları

Elektrik çarpması tehlikesi

Dokunma Akü bağlantısını kes

Ezilme tehlikesi

Yükselmiş konumdayken eğim alarmı çaldığında kurtarma prosedürü

Bakım sırasında platformu veya boomu destekle

Platform meyil aşağı: 1 Boomu geri çek. 2 Boomu alçalt.

Platform meyil yukarı: 1 Boomu alçalt. 2 Boomu geri çek.

Servis kılavuzunu oku

Operatör kılavuzunu oku

Platforma giden voltaj değeri

Platforma giden hava hattının basınç değeri

Patlama tehlikesi Bütün basıncı boşalt

Yardımcı alçaltma

Sadece eğitimli ve yetkili personel erişebilir

Paletleri aynı paletlerle değiştirin.

Parça No. 1312109TRGT S

Palet yükü

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 7

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Genel Güvenlik

* Bu çıkartmalar modele, opsiyona veya konfigürasyona özgüdür.

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

8 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Genel Güvenlik

* Bu çıkartmalar modele, opsiyona veya konfigürasyona özgüdür.

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 9

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Genel Güvenlik

* Bu çıkartmalar modele, opsiyona veya konfigürasyona özgüdür.

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

10 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kişisel Güvenlik

Düşmeye Karşı Kişisel Koruma

Bu makinayı kullanırken düşmeye karşı kişisel koruma ekipmanı (KDKE) kullanılması zorunludur.

Araçta bulunan kişilerin, kanuni düzenlemelere uygun emniyet kemeri veya güvenlik askısı kullanması şarttır. Halatı, platformda bulunan bağlantı elemanına takın.

Operatörlerin, kişisel koruma ekipmanı kullanma konusunda işveren ve işyeri kuralları ile yasal düzenlemelere uyması şarttır.

Tüm KDKE'lerin yürürlükteki hukuki düzenlemelere uygun olması ve KDKE imalatçısının talimatları uyarınca muayene edilip kullanılması şarttır.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 11

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Elektrik enerjisi hatlarından zorunlu bir mesafe uzaklıkta bulunulmasıyla ilgili bütün yerel yönetim ve devlet mevzuatına uyun. Asgari olarak, aşağıdaki tabloda belirtilen zorunlu mesafelere uyulması şarttır.

Hat Voltajı Zorunlu Mesafe

0

m

50

m

200

m

350

m

500

m

750

m

Makina elektrik enerjisi bulunan güç hatlarıyla temas ettiği takdirde, makinadan uzak durulmalıdır. Yerde veya platformda bulunan personelin, elektrikli güç hatları kapatılıncaya kadar makinaya dokunmaması veya makinayı çalı

S-60 XC, S-65 XC, S-60 TRAX ve S-65 TRAX

Maksimum platform kapasitesi Kısıtlanmayan hareket aralığı

g

S-60 HF ve S-65 HF

Maksimum platform kapasitesi Kısıtlanmayan hareket aralığı

g

Azami çalışan sayısı

2

S S-65 TRAX

Maksimum platform kapasitesi Kısıtlanan hareket aralığı

g

Azami çalışan sayısı

3

Çalışma Alanı Güvenliği

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

Elektrik Çarpması Tehlikeleri

Bu makina elektrik enerjisine karşı yalıtılmamıştır, dolayısıyla elektrik akımına temas veya yaklaşma durumlarına karşı koruma sağlamaz.

- 50KV

- 200KV

- 350KV

- 500KV

- 750KV

- 1000KV

3,05 4,60 6,10

7,62 10,67 13,72

Platformun hareket edeceği, elektrik kablolarının rahat bir şekilde sallanacağı veya sarkacağı yeterli alan bırakın ve şiddetli rüzgar veya fırtınalarda dikkatli olun.

ştırmaması şarttır.

Makina şimşek çakarken veya fırtınalı hava koşullarında çalıştırılmamalıdır.

Makina kaynak yapmak için zemin olarak kullanılmamalıdır.

Devrilme Tehlikeleri

Çalışanların, ekipmanın ve materyallerin toplam ağırlığı, kısıtlanan veya kısıtlanmayan hareket aralığında maksimum platform kapasitesini aşmamalıdır.

-60 XC, S-65 XC, S-60 HF, S-65 HF, S-60 TRAX ve

300 k

272 k

454 k

12 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Makina sert, düz bir zemin üzerinde değilse, boomu yükseltmeyin veya uzatmayın.

Çalışma Alanı Güvenliği

S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX:

Platform yükü 300 kg'dan fazla ise platformu kısıtlanmayan hareket aralığı bölgesine hareket ettirmeyin.

S-60 HF, S-65 HF: Platform yükü 272 kg'dan fazla ise platformu kısıtlanmayan hareket aralığı bölgesine hareket ettirmeyin.

Maksimum platform kapasitesini aşmayın.

S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX: Farklı herhangi bir anma yükü olan makinalara 300 kg (kısıtlanmayan hareket aralığı) veya 454 kg (kısıtlanan hareket aralığı) anma değerli bir platform takmayın. Maksimum nominal yük için seri etiketine bakın.

S-60 HF, S-65 HF: Farklı herhangi bir anma yükü olan makinalara 272 kg (kısıtlanmayan hareket aralığı) veya 454 kg (kısıtlanan hareket aralığı) anma değerli bir platform takmayın. Maksimum nominal yük için seri etiketine bakın.

Aksesuarlar kullanıyorsanız, aksesuarla birlikte verilen çıkartmaları, talimatları ve el kitaplarını okuyun, anlayın ve uygulayın.

Boru kızakları ve kaynak makinaları gibi opsiyonların ve aksesuarların ağırlığı, platform anma kapasitesini düşürür ve toplam platform yükünün, bu ağırlıklar çıkarılarak hesaplanması gerekir. Opsiyonlar ve aksesuarlar üzerindeki çıkartmalara bakın.

Eğim alarmına seviye göstergesi olarak güvenmeyin. Eğim alarmı platformda yalnızca, makina çok dik bir eğim üzerinde olduğunda çalar.

Boom indirilmiş haldeyken eğim alarmı çalarsa: Boomu uzatmayın, döndürmeyin veya yatay seviye üstüne yükseltmeyin. Platformu yükseltmeden önce makinayı sert ve düz bir zemin üzerine getirin.

Platform yükseltilmiş haldeyken eğim alarmı çalarsa son derece dikkatli olun. Makina Düz Konumda Değil gösterge lambası yanar ve bir veya her iki yöndeki sürüş fonksiyonları çalışmaz. Boomun meyildeki durumunu aşağıda gösterilen şekilde belirleyin. Sert ve düz bir yüzeye hareket etmeden önce boomu indirmek için gerekli olan adımları gerçekleştirin. Alçaltırken boomu döndürmeyin.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 13

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Platform meyil yukarı konumdayken eğim

1

2

Platform meyil aşağı konumdayken eğim alarmı çalarsa:

1

2

Rüzgar hızının 12, aşabileceği durumlarda boomu yükseltmeyin. Boom yükseltilmişken rüzgar hızı 12, alçaltın ve makinayı kullanmaya devam etmeyin.

Toplanmış pozisyondaki makinayı bozuk arazide, enkaz yığınlarının üstünde, dengeli olmayan veya kaygan yüzeylerde, çukur ve hendeklerin yanında sürerken son derece dikkatli olun ve makinanın hızını düşürün.

Platformun dışındaki hiçbir nesneyi itmeyin veya çekmeyin.

İzin verilen azami manüel kuvvet

Çalışma Alanı Güvenliği

Kurtarma modu sadece eğitimli ve yetkili personel tarafından kullanılmalıdır.

alarmı çalarsa:

Boomu alçaltın.

Boomu geri çekin.

Boomu alçaltın.

5 m/sn'yi

5 m/sn'yi aşarsa boomu

Boom yükseltilmiş veya uzatılmış haldeyken makinayı engebeli arazide veya yakınında, bozuk yüzeylerde ya da başka tehlikeli koşullarda sürmeyin.

Bu makinayı vinç olarak kullanmayın.

Makinayı veya başka nesneleri boom ile itmeyin.

Boomun yakında bulunan yapılarla temas etmesini engelleyin.

Boomu veya platformu yakındaki yapılara bağlamayın.

Yükleri, platformun çevre sınırından taşacak şekilde yerleştirmeyin.

Aşırı rüzgarlı ve fırtınalı hava koşullarında makinayı çalıştırmayın. Platformun yüzey alanını veya yükünü artırmayın. Rüzgara maruz kalan alanın artırılması makinanın dengesini bozar.

14 S

– 400 N

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Bu makinanın herhangi bir parçasına sabit veya askıda he veya iliştirmeyin.

Platformun içine veya bu makinanın herhangi bir parçasına merdiven veya iskele koymayın/dayamayın.

Çalışma Alanı Güvenliği

Makina komponentleri üzerinde güvenliği veya dengeyi herhangi bir şekilde etkileyecek hiç bir tadilat yapmayın veya devre dışı bırakmayın.

Makinanın dengesi için kritik olan makina parçalarını farklı ağırlıklara ve spesifikasyonlara sahip makina vs. parçalarıyla değiştirmeyin.

rhangi bir yük koymayın

S-60 XC ve S-65 XC: Fabrikada takılan lastikleri farklı özelliklere veya diş derecesine sahip lastiklerle değiştirmeyin. Hava dolgulu lastik kullanmayın. Bu makinalarda köpük dolgulu lastikler kullanılmaktadır. Tekerlek ağırlığı, dengede açısından kritik önem taşır.

S-60 TRAX ve S-65 TRAX: Paletleri tekerleklerle değiştirmeyin. Palet ağırlığı, stabilite açısından kritik önem taşımaktadır. Fabrikada takılan paletleri farklı özelliklere sahip paletlerle değiştirmeyin.

Hareketli parçaların yakınlarına diğer herhangi bir nesnenin gelmesine izin vermeyin. Trax alt takımları nesneyi fırlatabilir.

Sıkışmış, bir yere takılmış veya yakındaki bir yapı tarafından normal hareketi engellenmiş bir platformu kurtarmak için platform kumandalarını kullanmayın. Zemin kumandalarını kullanarak platformu kurtarmayı denemeden önce tüm personel platformdan uzaklaştırılmalıdır.

İmalatçının önceden yazılı izni olmaksızın bir mobil yükseltilen çalışma platformunda tadilat veya değişiklik yapmayın. Aletleri veya diğer malzemeleri platform, etek levhaları veya korkuluk demiri sistemi üzerinde tutmak için kullanılan montaj ataşmanları, platform üzerindeki ağırlığı ve platformun yüzey alanını veya yükü artırabilir.

Dengeli bir şekilde dağıtılmamış ve platformdaki kişi veya kişiler tarafından emniyetli bir biçimde kullanılamayacak olan aletleri ve malzemeleri taşımayın.

Makinayı hareketli veya gezer bir yüzeyde ya da bir araç üzerinde kullanmayın.

Tüm lastiklerin iyi durumda olduğundan ve bijon somunlarının sıkıştırıldığından emin olun.

Tüm palet bijon somunlarının gerektiği gibi sıkıldığından emin olun.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 15

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX

Platform meyil aşağı konumda

%45

°)

Platform meyil yukarı konumda

%30

°)

Yan eğim

%25

°)

Maksimum eğim oranı, (tekerlekten çekişli)

S

Platform meyil aşağı konumda

%40

°)

Platform meyil yukarı konumda

%40

°)

Yan eğim

%25

°)

Araçta bulunan kişilerin, kanuni düzenlemelere uygun emniyet kemeri veya güvenlik askısı kullanması şar bulunan bağlantı elemanına takın.

Platform korkuluk demirleri üzerine oturmayın, dayanmayın veya tırmanmayın. Platform zeminine her zaman sağlam basın.

Yüksek haldeyken platformdan aşağı inmeyin.

Çalışma Alanı Güvenliği

Meyillerde Çalıştırma Tehlikeleri

Makinayı, makinanın maksimum meyil yukarı, meyil aşağı veya yan eğim oranını aşan eğimli alanlar üzerinde sürmeyin. Eğim oranı yalnızca toplanmış konumdaki makinalar için geçerlidir.

Düşme Tehlikeleri

ttır. Halatı, platformda

toplanmış konumda, 4WD

-60 HF, S-65 HF

(24 (17 (14

(22 (22 (14

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir. Kullanım Talimatları bölümündeki Meyilde Sürüş kısmına bakın.

Platformun zemininde yabancı madde olmamasına dikkat edin.

Çalıştırmadan önce platform girişi orta demirini indirin veya giriş kapısını kapatın.

Makina toplanmış konumda ve platform zemin seviyesinde değilse, platforma girmeyin veya platformdan çıkmayın.

16 S

Yüksekteyken terk etme spesifik ürün uygulamasıyla ilgili tehlikeler makinanın tasarımında göz önünde bulundurulmuştur, daha ayrıntılı bilgi için Genie ile iletişime geçiniz (İmalatçıyla İrtibata Geçilmesi kısmına bakınız).

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Makinayı sürerken ve çalıştırırken sınırlı bir görüş açısı ve pek çok kör nokta olduğunu unutmayın.

Çalışma alanını üst kısımlardaki engeller ve olası diğer tehlikeler açısından kontrol edi

Platform korkuluk demirlerini tutarken ezilme tehlikelerine karşı dikkatli olun.

Boomu, altındaki bölgede herhangi bir personel veya engel bulunmadığından emin olmadan alçaltmayın.

Yürüyüş hızını zemin yüzeyinin durumuna, yolun tıkanıklığına, meyline, personelin konumuna ve çarpışmaya neden olabilecek diğer bütün faktörlere göre sınırlandırın.

Çalışma Alanı Güvenliği

Çarpışma Tehlikeleri

ya

Döner tablayı döndürürken boom konumu ve kuyruk salınımını göz önünde bulundurun.

n.

Sürüş ve dönüş fonksiyonları için platform kumandalarındaki ve sürüş şasisindeki renk kodlu yön oklarına dikkat edin ve bunları kullanın.

Bir vinçle aynı yolda bulunan bir boomu, vinç kumanda cihazları devre dışı bırakılmadan ve/veya olası bir çarpışmayı önlemek için gerekli önlemler alınmadan çalıştırmayın.

Operatörlerin kişisel koruyucu donanımlarını kullanırken işveren ve işyeri kurallarına ve hukuki gerekirliklere uymaları şarttır.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 17

bulunmayın veya şaka/el şakası yapmayın.

Makinayı kullanırken gösterişli sürüş denemelerinde

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Çalışma Alanı Güvenliği

Bedensel Yaralanma Tehlikesi

Karbon monoksit zehirlenmesinin önüne geçmek için makinayı daima iyi havalandırılan bir alanda kullanın.

Makinada hidrolik yağı sızıntısı veya hava kaçağı varsa makinayı çalıştırmayın. Hava kaçağı veya hidrolik yağı sızıntısı cilde nüfuz edebilir ve/veya cildi yakabilir.

Herhangi bir kapağın altında bulunan komponentlerle yanlış bir temas, ciddi yaralanmalara yol açabilir. Kompartımanlara yalnızca eğitimli bakım personeli erişmelidir. Operatörün yalnızca çalıştırma öncesinde muayene yaparken erişmesi önerilir. Çalıştırma sırasında tüm kompartımanlar kapalı tutulmalı ve sabitlenmelidir.

Patlama ve Yangın Tehlikeleri

Sıvılaştırılmış petrol gazı (LPG), benzin, dizel yakıt veya başka bir patlayıcı madde kokusu alır veya fark ederseniz motoru start etmeyin.

Motor çalışırken makinaya yakıt ikmali yapmayın.

Hasarlı Makinanın Yol Açtığı

Tehlikeler

Hasar görmüş veya arızalı makinaları kullanmayın.

Makinaya çalıştırma öncesi muayene işlemi uygulayın ve her vardiyadan önce tüm fonksiyonları test edin. Hasarlı veya arızalı makinaları derhal işaretleyin ve hizmetten kaldırın.

Tüm bakım işlemlerinin bu kılavuzda ve ilgili Genie servis kılavuzlarında belirtilen şekilde gerçekleştirildiğinden emin olun.

Tüm çıkartmaların yerli yerinde ve okunaklı olduğundan emin olun.

Kullanım kılavuzunun eksiksiz ve okunabilir olduğundan ve platformda bulunan saklama kabının içinde bulunduğundan emin olun.

Komponent Hasarı Tehlikeleri

Motoru takviye kablosuyla çalıştırmak için 12V'nin üzerinde akü veya şarj cihazı kullanmayın.

Makinaya yakıt dolumunu ve akü şarjını sadece açık, havalandırması iyi bir alanda ve alevlerden, ateşlerden ve yanan sigaralardan uzakta yapın.

Tehlike arz eden konumlarda veya yanıcı ya da patlayıcı gazların veya partiküllerin bulunma olasılığı olan yerlerde makinayı çalıştırmayın ya da aküyü doldurmayın.

Kızdırma bujisi ile teçhiz edilmiş bulunan motorlara eter püskürtmeyin.

Makina kaynak yapmak için zemin olarak kullanılmamalıdır.

Makinayı, çok yüksek manyetik alanların bulunma olasılığı olan yerlerde çalıştırmayın.

18 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Aküler asit içerir. üzerinde çalışırken mutlaka koruyucu giysiler giyin ve gözlük takın.

Akü asidinin dökülmesine izin vermeyin ve akü asidiyle temastan kaçının. Dökülen akü asidini sodyum bikarbonat ve suyla nötr hale getirin.

Kıvılcım, alev ve yanan sigaraları akülerden uzak tutun. Aküler patlayıcı gaz yayar.

Çalışma Alanı Güvenliği

Akü Emniyeti

Temas Alarmı Güvenliği

Yanma Tehlikeleri

Patlama Tehlikeleri

Temas alarmı ile birlikte verilen tüm uyarı ve talimatları okuyun, anlayın ve uygulayın.

Aküler

Belirtilen platform kapasitesini aşmayın. Temas alarmı tertibatının ağırlığı, platform anma kapasitesini düşürür ve toplam platform yükünden düşülmesi gerekir.

Temas Alarmı tertibatı 4,5 kg ağırlığındadır.

Temas alarmının emniyetli bir biçimde monte edildiğinden emin olun.

Elektrik Çarpması Tehlikesi

Elektrik terminalleri ile temastan kaçının.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 19

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Çalışma Alanı Güvenliği

Boru Kızağı Güvenliği

Panel Kızağı Güvenliği

Boru kızakları ile birlikte verilen tüm uyarı ve talimatları okuyun, anlayın ve uygulayın.

Belirtilen platform kapasitesini aşmayın. Boru kızağı tertibatı ve boru kızaklarındaki ağırlık, platform anma kapasitesini düşürür ve toplam platform yükünde hesaba katılması gerekir.

Boru kızağı tertibatı 9,5 kg ağırlığındadır.

Boru kızağı tertibatının maksimum kapasitesi 91 kg'dır.

Boru kızağı tertibatının ağırlığı ve boru kızaklarındaki yük, platformdaki maksimum yolcu sayısını kısıtlayabilir.

Yükü, platform çevresi içerisinde merkezleyin.

Yükü platforma sabitleyin.

Platforma giriş veya çıkışta engel oluşmasını önleyin.

Platform kumandalarına veya kırmızı Acil Stop butonuna erişimi engellemeyin.

Askıda yükü olan platformun hareketi ile ilgili yeterli şekilde bilgilendirilmediğiniz ve tüm tehlikelerin bilincinde olmadığınız takdirde platformu kullanmayın.

Sabit veya çıkıntılı bir yükü kaldırmak veya indirmek suretiyle makinayı yatay bir kuvvete veya yandan yüke maruz bırakmayın.

Panel kızakları ile birlikte verilen tüm uyarı ve talimatları okuyun, anlayın ve uygulayın.

Belirtilen platform kapasitesini aşmayın. Kızak, panel, yolcu, alet ve diğer ekipmanların toplam ağırlığının, anma kapasitesini aşmaması şarttır.

Panel kızağı tertibatı 13,6 kg ağırlığındadır.

Panel kızağı grubunun maksimum kapasitesi 113 kg'dır.

Panel kızaklarının ve panel kızaklarındaki yükün ağırlığı, platformdaki maksimum yolcu sayısının bir kişi ile sınırlandırılmasını gerektirebilir.

Kızakları platforma sabitleyin. Verilen şeritleri kullanarak panel(ler)i platform demirine sabitleyin.

Panellerin kaldırılması ile ilgili yeterli şekilde bilgilendirilmediğiniz ve tüm tehlikelerin bilincinde olmadığınız takdirde panelleri kullanmayın.

Sabit veya çıkıntılı bir yükü kaldırmak veya indirmek suretiyle makinayı yatay bir kuvvete veya yandan yüke maruz bırakmayın.

Panellerin maksimum dikey yüksekliği: 1,2 m.

Azami rüzgar hızı: 6,7 m/sn.

Maksimum panel alanı: 3 m

2

.

Elektrik Çarpması Tehlikesi: Boruları, enerjili tüm elektrik iletkenlerinden uzak tutun.

20 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Çalışma Alanı Güvenliği

Kaynak Makinası Güvenliği

Her Kullanımdan Sonra Kilitleyin

Kaynak güç ünitesiyle ile birlikte verilen tüm uyarı ve talimatları okuyun, anlayın ve uygulayın.

Kaynak güç ünitesi platform kumandalarından kapatılmadan kaynak uçlarını veya kabloları bağlamayın.

Kaynak kabloları düzgün şekilde bağlanmadan ve kaynak makinası düzgün topraklanmadan makinayı kullanmayın.

Kaynak makinasının ağırlığı, platform anma kapasitesini düşürür ve toplam platform yükünde hesaba katılması gerekir. Kaynak makinası güç kaynağının ağırlığı 75 lbs/34 kg'dır.

Derhal kullanıma hazır bir yangın söndürücüsü olmadan kaynak makinasını kullanmayın.

1 Güvenli bir park konumu seçin—herhangi bir

engelin veya geliş-gidişin olmadığı sağlam, düz bir yüzey.

2 Boomu geri çekin ve toplanmış pozisyona indirin.

3 Boom, yönlendirilemeyen tekerlekler veya

yönlendirilemeyen paletler arasında olacak şekilde döner tablayı döndürün.

4 Kontak anahtarını kapalı (OFF) konuma getirin

ve yetkisiz kullanımı engellemek için anahtarı çıkartın.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 21

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Açıklamalar

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

1 Yönlendirilemeyen tekerlek veya yönlendirilemeyen

palet 2 Yönlendirilebilen tekerlek veya yönlendirilebilen palet 3 Zemin kumandaları

4 Boom 5 Jib boom (varsa) 6 Platform kumandaları

22 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

7 Salıncak kapısı

8 Platform 9 Çekme halatı bağlama noktası 10 Sürgülü orta demir 11 Kullanım Kılavuzu muhafaza cebi 12 Ayak siviçi

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kumandalar

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

Zemin kumanda istasyonu, platformu muhafaza amacıyla ve fonksiyon testleri için kaldırmanın bir yolu olarak kullanılacaktır. Zemin kumanda istasyonu, acil bir durumda platformda mahsur kalan bir insanı kurtarmak amacıyla kullanılabilir. Zemin kumanda istasyonu seçildiğinde, E-stop siviçi de dahil olmak üzere platform kumandaları kullanılamaz.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 23

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

aralığı ekranını

Kumandalar

Zemin Kumanda Paneli

1 Fonksiyon etkinleştirme butonu

Zemin kumanda panelindeki fonksiyonların

çalıştırılmasını etkinleştirmek için fonksiyon

etkinleştirme butonuna basın ve basılı tutun.

2 Boom aşağı butonu

Boom aşağı butonuna bastığınızda boom alçalır.

3 Boom geri çekme butonu

Boom geri çekme butonuna bastığınızda boom

geri çekilir.

4 Yardımcı güç butonu

Ana güç kaynağı (motor) arızalanırsa yardımcı

güç kaynağını kullanın.

Eşzamanlı olarak yardımcı güç kaynağı

butonunu tutun ve istenen fonksiyonu

etkinleştirin.

5 Boom yukarı butonu

Boom yukarı butonuna bastığınızda boom

yükselir.

6 Boom uzatma butonu

Boom uzatma butonuna bastığınızda boom uzar.

7 LCD okuma ekranı gezinti butonları

8 LCD değer ekranı

Ekran; saat metreyi, voltajı, yağ basıncını ve soğutma sıvısı ısısını gösterir. Ekran ayrıca, arıza kodlarını ve diğer servis bilgilerini gösterir.

9 LCD ekranı menü butonları

Farklı menülere erişmek için LCD ekran menüsünü kullanın.

Ana Sayfa butonu; modeli, saat metreyi ve motor göstergelerini gösterir.

Bakım butonu, bakım gösterir. Lambanın yanıyor olması bir servis aralığının geçtiğini gösterir.

Arıza butonu, mevcut arızaları gösterir ve arıza kayıtlarına erişim sağlar. Lambanın yanıyor olması aktif bir arıza durumunu gösterir.

Kurulum butonu, servis personelinin konfigürasyon ekranlarına erişmesine olanak sağlar.

24 S

10 Kırmızı Acil Stop butonu

Tüm fonksiyonları stop etmek ve motoru durdurmak için kırmızı Acil Stop butonunu, kapalı (OFF) konumuna itin. Makinayı çalıştırmak için kırmızı Acil Stop butonunu açık (ON) konumuna çekin.

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kumandalar

11 Kapalı (OFF)/zemin/platform seçimi için anahtarlı

siviç

Anahtarlı siviçi kapalı (OFF) konumuna getirdiğinizde makina kapanır. Anahtarlı siviçi zemin konumuna getirdiğinizde zemin kumandaları çalışır. Anahtarlı siviçi platform konumuna getirdiğinizde platform kumandaları çalışır.

12 Motor start butonu

Motoru start etmek için motor start butonuna basın.

13 Jib boom yukarı butonu

Jib boom yukarı butonuna bastığınızda jib boom yükselir.

14 Platform seviyesi yukarı butonu

Platform seviyesi yukarı butonuna bastığınızda platform seviyesi yükselir.

15 Platform aşırı yük gösterge lambası

Işığın yanıp sönmesi, platformun aşırı yüklendiğini gösterir. Motor stop eder ve hiçbir fonksiyon çalışmaz.

Not: Aşırı yük durumu meydana geldiğinde, platformda bir alarm çalar ve ağırlık platformdan indirildiğinde alarm susar.

16 Platform seviyesi aşağı butonu

Platform seviyesi aşağı butonuna bastığınızda platform seviyesi alçalır.

17 Jib boom aşağı butonu

Jib boom aşağı butonuna bastığınızda jib boom alçalır.

18 Platform sağa döndürme butonu

Platform sağa döndürme butonuna bastığınızda platform sağa döner.

19 Platform sola döndürme butonu

Platform sola döndürme butonuna bastığınızda platform sola döner.

20 Döner tabla sağa döndürme butonu

Döner tabla sağa döndürme butonuna bastığınızda döner tabla sağa döner.

21 Döner tabla sola döndürme butonu

Döner tabla sola döndürme butonuna bastığınızda döner tabla sola döner.

22 Kurtarma siviçi

Kurtarma siviçi yalnızca eğitimli ve yetkili personel tarafından kullanılmalıdır.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 25

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Kumandalar

Platform Kumanda Paneli

26 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kumandalar

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 27

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Platform seviye siviçini aşağı

Kumandalar

Platform Kumanda Paneli

1 Korna butonu

Bu butona bastığınızda korna çalar. Buton

serbest bırakıldığında korna susar.

2 Platform seviye siviçi

Platform seviye siviçini

yukarı hareket ettirdiğinizde

platform seviyesi yükselir.

hareket ettirdiğinizde

platform seviyesi alçalır.

3 Platform döndürme siviçi

Platform döndürme siviçini

sola hareket ettirdiğinizde

platform sola döner.

Platform döndürme siviçini

sağa hareket ettirdiğinizde

platform sağa döner.

4 Jib boom yukarı/aşağı siviçi

Jib boom siviçini yukarı

hareket ettirdiğinizde jib

boom yükselir. Jib boom

siviçini aşağı hareket

ettirdiğinizde jib boom

alçalır.

5 Kızdırma bujisi gösterge lambası

Lambanın yanması, kızdırma bujilerinin devrede

olduğunu gösterir.

6 Arıza gösterge lambası

Lambanın yanıyor olması bir sistem arızasına işaret eder.

7 Kısıtlanan hareket aralığı gösterge lambası,

ağırlık

Işığın yanıyor olması, platform ağırlığından dolayı kısıtlanan hareket aralığını gösterir.

8 Platform aşırı yük gösterge lambası

Yanıp sönen ışık, platformun aşırı yüklendiğini gösterir. Motor stop eder ve hiçbir fonksiyon çalışmaz. Lamba sönünceye kadar platformdan ağırlıkları kaldırın ve ardından motoru yeniden start edin.

9 Kısıtlanan hareket aralığı gösterge lambası, eğim

Işığın yanıyor olması, eğim açısından dolayı kısıtlanan hareket aralığını gösterir.

10 Makina eğimde gösterge lambası

Işığın yanıyor olması, eğim sensörü etkinleştirme ayarlarının aşıldığını gösterir. Kullanım Talimatları bölümündeki talimatlara bakın.

28 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kumandalar

11 Boomu alçalt/geri çek gösterge lambası

Lamba sönünceye kadar boomu alçaltın/geri çekin.

12 Boomu alçalt gösterge lambası

Lamba sönünceye kadar boomu alçaltın.

13 Jeneratör gösterge lambası

Lambanın yanması, jeneratörün kullanımda olduğunu gösterir.

14 Jeneratör siviçi (varsa)

Jeneratörü devreye sokmak için jeneratör siviçini yukarı itin. Jeneratörü kapatmak için siviçi aşağı itin.

15 Uçak koruması geçersiz kılma siviçi (varsa)

Platform tamponu bir nesneye temas halindeyken makinayı çalıştırmak için uçak koruma siviçini hareket ettirin ve o konumda tutun.

16 Kırmızı Acil Stop butonu

Tüm fonksiyonları stop etmek ve motoru durdurmak için kırmızı Acil Stop butonunu, kapalı (OFF) konumuna itin. Makinayı çalıştırmak için kırmızı Acil Stop butonunu açık (ON) konumuna çekin.

17 Sürüş ve dönüş fonksiyonları için çift eksenli

orantılı kumanda kolu VEYA Sürüş fonksiyonu için orantılı kumanda kolu ve dönüş fonksiyonu için parmak roker.

Kumanda kolunu kumanda paneli üzerinde mavi okla gösterilen yönde hareket ettirdiğinizde makina ileri doğru hareket eder. Kumanda kolunu sarı okla gösterilen yönde hareket ettirdiğinizde makina geriye doğru hareket eder. Kumanda kolunu mavi üçgenle gösterilen yönde hareket ettirdiğinizde makina sola döner. Kumanda kolunu sarı üçgenle gösterilen yönde hareket ettirdiğinizde makina sağa döner. VEYA Kumanda kolunu kontrol paneli üzerinde mavi okla gösterilen yönde hareket ettirdiğinizde makina ileri doğru hareket eder. Kumanda kolunu sarı okla gösterilen yönde hareket ettirdiğinizde makina geriye doğru hareket eder. Parmak rokerin sol tarafına bastığınızda makina sola doğru döner. Parmak rokerin sağ tarafına bastığınızda makina sağa doğru döner.

18 Sürüş etkinleştirme gösterge lambası

Lambanın yanıp sönüyor olması, boomun yönlendirilemeyen tekerleği veya yönlendirilemeyen paleti geçtiğini ve sürüş fonksiyonunun kesintiye uğradığını gösterir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 29

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Kumandalar

19 Sürüş etkinleştirme siviçi

Sürüş etkinleştirme lambası yanıp sönerken

sürmek için sürüş etkinleştirme siviçini iki taraftan

birinde tutun ve sürüş kumanda kolunu

merkezden yavaşça uzaklaştırın. Makinanın,

sürüş ve dönüş kumandalarının itildiği yönün

tersi yönde hareket edebileceğini unutmayın.

20 Sürüş hızı seçme siviçi

Makina eğimde sembolü: Eğimler için düşük

çalışma hızı.

Makina düz yüzeyde sembolü: Maksimum sürüş

hızı için yüksek çalışma hızı.

21 Dönüş modu seçme siviçi (varsa)

Kare uçlu yönlendirmeyi seçmek için dönüş

modu seçme siviçini sola hareket ettirin.

Koordineli yönlendirmeyi seçmek için dönüş

modu seçme siviçini sağa hareket ettirin.

22 Yedek güç siviçi

Ana güç kaynağı arızalanırsa yardımcı güç

kaynağını kullanın.

Eşzamanlı olarak yardımcı güç siviçini yukarıda

veya aşağıda tutun ve istenen fonksiyonu

etkinleştirin.

23 Motor (dev/dak) seçme siviçi

Düşük rölantiyi devreye sokmak için (dev/dak)

seçme siviçini kaplumbağa konumuna getirin.

Yüksek rölantiyi devreye sokmak için (dev/dak)

seçme siviçini tavşan konumuna getirin.

24 Motor start siviçi

Motoru çalıştırmak için motor marş siviçini iki taraftan birine hareket ettirin.

25 Benzinli/LPG'li modeller: Yakıt seçme siviçi

Benzini seçmek için yakıt seçme siviçini benzin konumuna getirin. LPG'yi seçmek için yakıt seçme siviçini LPG konumuna getirin.

26 Boom uzatma/geri çekme fonksiyonu için parmak

roker siviçi

Roker siviçin tepesini ittiğinizde boom geri çekilir. Roker siviçin dibini ittiğinizde boom uzar.

27 Boom yukarı/aşağı ve döner tabla sola/sağa

döndürme fonksiyonları için çift eksenli orantılı kumanda kolu

Kumanda kolunu yukarı hareket ettirdiğinizde boom yükselir. Kumanda kolunu aşağı hareket ettirdiğinizde boom alçalır.

Kumanda kolunu sağa hareket ettirdiğinizde döner tabla sağa döner. Kumanda kolunu sola hareket ettirdiğinizde döner tabla sola döner.

30 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Muayeneler

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve uygulamanız.

1 Tehlikeli durumlardan kaçının.

2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

Bir sonraki bölüme geçmeden önce çalıştırma öncesi muayenesini öğrenin ve iyice anlayın.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.

4 Çalışma alanını muayene edin. 5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

Çalıştırma Öncesi Muayenenin Temelleri

Çalıştırma öncesi muayenesi ve rutin bakım yapılması operatörün sorumluluğundadır.

Çalıştırma öncesi muayenesi, operatör tarafından her vardiyadan önce gözle yapılan bir muayenedir. Muayene, operatör fonksiyon testlerini yapmadan önce gözle görülebilir herhangi bir sorunun mevcut olup olmadığının tespit edilmesi için tasarlanmıştır.

Çalıştırma öncesi muayene, rutin bakım prosedürlerinin gerekip gerekmediğini belirlemek için de kullanılır. Yalnızca bu kılavuzda belirtilen rutin bakım işlemleri operatör tarafından gerçekleştirilebilir.

Bir sonraki sayfada bulunan listeye bakın ve her bir ögeyi kontrol edin.

Makinada herhangi bir hasar veya makinanın fabrikadan teslim edildiği hali üzerinde yetkisiz bir değişiklik yapıldığı tespit edilirse, makina mutlaka işaretlenmeli ve hizmetten kaldırılmalıdır.

Makina üzerindeki onarımlar, yalnızca kalifiye bir servis teknisyeni tarafından, üretici spesifikasyonlarına uygun biçimde gerçekleştirilebilir. Onarımlar tamamlandıktan sonra, operatör fonksiyon testlerine geçmeden önce, çalışma öncesi muayene tekrar gerçekleştirmelidir.

Programlı bakım muayeneleri, üretici talimatlarına uygun biçimde yalnızca kalifiye servis teknisyenleri tarafından yapılacaktır.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 31

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Muayeneler

Çalıştırma Öncesi Muayene

 Kullanım kılavuzunun eksiksiz ve okunabilir

olduğundan ve platformda bulunan saklama

kabının içinde bulunduğundan emin olun.

 Tüm çıkartmaların okunabilir ve yerli yerinde

olduğundan emin olun. Muayeneler bölümüne

bakın.

 Hidrolik yağı sızıntısı ve yeterli miktarda yağ olup

olmadığını kontrol edin. Gerekiyorsa yağ ekleyin.

Bakım bölümüne bakın.

 Aküyü sıvı sızıntısı ve yeterli miktarda sıvı olup

olmadığı bakımından kontrol edin. Gerekirse saf

su ekleyin. Bakım bölümüne bakın.

 Motorda yağ sızıntısı ve yeterli miktarda yağ olup

olmadığını kontrol edin. Gerekiyorsa yağ ekleyin.

Bakım bölümüne bakın.

 Motor soğutma sıvısı sızıntıları olup olmadığını

ve soğutma sıvısı seviyesinin uygun olduğunu

kontrol edin. Gerekirse soğutma sıvısı ekleyin.

Bakım bölümüne bakın.

 Aşınma, çatlama ve kesilme belirtileri için kauçuk

paletleri kontrol edin.

Aşağıdaki komponentleri ve alanları hasara, yanlış monte edilmiş veya eksik parçalara ve yetkisizce yapılan modifikasyonlara karşı kontrol edin:

 Elektrikli komponentler, kablo tesisatı ve

elektrik kabloları

 Hidrolik hortumları, bağlantı parçaları,

silindirler ve manifoldlar

 Yakıt ve hidrolik depoları

 Sürüş ve döner tabla motorları ve tahrik

göbekleri

 Aşınma yastıkları

 Lastikler ve tekerlekler

 Birinci boom açı sensörü

 Döner tabla seviye sensörü

 Telli potansiyometre uzunluğu sensörü

 Alarmlar ve ikaz göstergeleri (varsa)

 Somunlar, cıvatalar ve diğer bağlantı

malzemeleri

 Platform girişi orta demiri ve kapı

 Platform yükü hücresi

 Çekme halatı bağlama noktası

Makinanın tamamını aşağıdakiler açısından kontrol edin:

 Kaynak noktalarında ve yapısal

komponentlerde çatlaklar

 Makina üzerinde göçük veya hasarlı yerler

 Aşırı paslanma, korozyon veya oksitlenme

 Tüm yapısal komponentlerin ve diğer önemli

komponentlerin mevcut olduğunu, ilgili bütün tespit elemanlarının ve pimlerin olmaları gereken yerde bulunduğunu ve gerektiği gibi sıkıldığını doğrulayın.

 Muayeneyi tamamladıktan sonra, tüm

kompartıman kapaklarının yerinde ve kilitlenmiş olduğundan emin olun.

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

 Paletler, zincir dişlisi çarkı, avara takımı, boji,

alt takım/şasi, gergi

 Motor ve ilgili komponentleri

 Limit anahtarları ve korna

 Temas alarmı

32 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Muayeneler

Fonksiyon Testinin Temelleri

Fonksiyon testleri makina hizmete alınmadan önce

Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve uygulamanız.

1 Tehlikeli durumlardan kaçının. 2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon

testlerini yapın.

Bir sonraki bölüme geçmeden önce fonksiyon testlerini öğrenin ve iyice anlayın.

4 Çalışma alanını muayene edin. 5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

mevcut arızaları tespit etmek için kullanılır. Operatör tüm makina fonksiyonlarını test etmek için talimatları adım adım uygulamalıdır.

Arızalı bir makina kesinlikle kullanılmamalıdır. Herhangi bir arıza tespit edildiği takdirde, makina işaretlenmeli ve hizmetten kaldırılmalıdır. Makinada üzerindeki onarımlar, üretici spesifikasyonlarına uygun biçimde yalnızca kalifiye bir servis teknisyeni tarafından gerçekleştirilebilir.

Onarım işlemleri tamamlandıktan sonra, operatör makinayı hizmete almadan önce çalıştırma öncesi muayenesini ve fonksiyon testlerini yeniden yapmalıdır.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 33

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

7

9

Muayeneler

Zemin Kumandalarında

1 Sağlam, düz ve tehlike arz etmeyen bir test alanı

seçin.

2 Kontak anahtarını zeminden kumanda

konumuna döndürün.

3 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

Sonuç: Zemin kumandalarında alarm çalmalıdır.

4 Motoru start edin. Kullanım Talimatları bölümüne

bakın.

Sonuç: İkaz göstergeleri (varsa) yanıp

sönmelidir.

Acil Stop Testi

5 Kırmızı Acil Stop butonunu kapalı (OFF) konuma

doğru itin.

Sonuç: Motor kapanmalı ve fonksiyonların hiçbiri

çalışmamalıdır.

6 Kırmızı Acil Stop butonunu açık (ON) konumuna

doğru çekin ve motoru yeniden start edin.

Makina Fonksiyonlarının Test Edilmesi

Fonksiyon etkinleştirme

butonuna basmayın. Her bir boom ve platform fonksiyonu butonunu etkinleştirmeyi deneyin.

Sonuç: Hiçbir boom ve platform fonksiyonu

çalışmamalıdır.

8 Fonksiyon etkinleştirme butonuna basın ve basılı

tutun ve her bir boom ve platform fonksiyon butonunu etkinleştirin.

Sonuç: Boom ve platform fonksiyonlarının hepsi

tam bir çevrim boyunca çalışmalıdır. Boom alçaltılırken alçaltma alarmı duyulur.

Eğim Sensörü Testi

LCD ekranının üstündeki Bakım

butonuna basın. Gerçek Zamanlı Veriler ekranına gidin.

Sonuç: LCD ekran; şasi açısını, boom açısını ve

platform açısını göstermelidir.

34 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

12

Muayeneler

Yedek Gücün Test Edilmesi

10 Anahtarı zemin kontrolü konumuna döndürün ve

motoru kapatın.

11 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

Eşzamanlı olarak yardımcı güç

butonuna basın ve her bir boom fonksiyonu butonunu aktive edin.

Not: Akü gücünden tasarruf etmek için her bir fonksiyonu kısmi bir çevrim boyunca test edin.

Sonuç: Tüm boom fonksiyonları çalışmalıdır.

13 Kontak anahtarını platform kumandası

konumuna çevirin.

Platform Kumandalarında

Eğim Sensörü Alarmının Test Edilmesi

14 Platforma girin ve kırmızı Acil Stop butonunu geri

çekin.

Sonuç: Platform kumandalarında alarm

çalmalıdır.

Acil Stop Testi

15 Motoru start edin.

16 Platform kırmızı Acil Stop butonunu kapalı (OFF)

konuma itin.

Sonuç: Motor kapanmalı ve fonksiyonların hiçbiri

çalışmamalıdır.

17 Kırmızı Acil Stop butonunu dışarı çekin ve

motoru yeniden çalıştırın.

Kornanın Test Edilmesi

18 Korna butonuna basın.

Sonuç: Korna çalmalıdır.

Ayak Siviçinin Test Edilmesi

19 Platform kırmızı Acil Stop butonunu kapalı (OFF)

konuma itin.

20 Kırmızı Acil Stop butonunu açık (ON) konumuna

doğru çekin ancak motoru çalıştırmayın.

21 Ayak siviçine basın ve çalıştırma toggle siviçini

iki yönden birisine hareket ettirerek motoru çalıştırmayı deneyin.

Sonuç: Motorun çalışmaması gerekir.

22 Ayak siviçine basmayın ve motoru yeniden

çalıştırın.

Sonuç: Motor çalışmalıdır.

23 Ayak siviçine basmayın ve bütün makina

fonksiyonlarını test edin.

Sonuç: Fonksiyonların hiçbirinin çalışmaması

gerekir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 35

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Muayeneler

Makina Fonksiyonlarının Test Edilmesi

Sürüşün ve Fren Sisteminin Test Edilmesi

24 Ayak siviçine basın.

25 Her bir makina fonksiyonu kumanda kolunu veya

toggle siviçini etkinleştirin.

Sonuç: Boom ve platform fonksiyonlarının hepsi

tam bir çevrim boyunca çalışmalıdır.

Direksiyonun Test Edilmesi

26 Ayak siviçine basın.

27 Sürüş kumanda kolunun üzerindeki parmak

rocker siviçine, kontrol paneli üzerinde mavi

üçgenle gösterilen yönde basın VEYA kumanda

kolunu mavi üçgenle gösterilen yönde yavaşça

hareket ettirin.

Sonuç: Yönlendirilebilen tekerlekler veya

yönlendirilebilen paletler, sürüş şasisi üzerinde

mavi üçgenlerin gösterdiği yönde dönmelidir.

28 Parmak rocker siviçine kontrol paneli üzerinde

sarı üçgenle gösterilen yönde basın VEYA

sürüş/dönüş kumanda kolunu sarı üçgenle

gösterilen yönde yavaşça hareket ettirin.

Sonuç: Yönlendirilebilen tekerlekler veya

yönlendirilebilen paletler, sürüş şasisi üzerinde

sarı üçgenlerin gösterdiği yönde dönmelidir.

29 Ayak siviçine basın.

30 Makina hareket etmeye başlayıncaya kadar

sürüş kumanda kolunu kumanda paneli üzerinde mavi okla gösterilen yöne doğru yavaşça hareket ettirin, ardından kolu orta konuma geri getirin.

Sonuç: Makina, sürüş şasisi üzerinde mavi okla

gösterilen yöne doğru hareket etmeli, sonra aniden durmalıdır.

31 Makina hareket etmeye başlayıncaya kadar

kumanda kolunu kumanda paneli üzerinde sarı okla gösterilen yöne doğru yavaşça hareket ettirin, ardından kolu orta konuma geri getirin.

Sonuç: Makina, sürüş şasisi üzerinde sarı okla

gösterilen yöne doğru hareket etmeli, sonra aniden durmalıdır.

Not: Frenler, tırmanabildiği her türlü meyilde makinayı tutabilmelidir.

Salınımlı Aksın Test Edilmesi

32 Sağ taraftaki yönlendirilebilen tekerleği veya

paleti 15 cm'lik bir blok veya engelin üstüne sürün.

Sonuç: Diğer üç lastik, zeminle tam temas

halinde kalmalıdır.

33 Sol taraftaki yönlendirilebilen tekerleği veya paleti

15 cm'lik bir blok veya engelin üstüne sürün.

Sonuç: Diğer üç lastik, zeminle tam temas

halinde kalmalıdır.

34 Yönlendirilebilen her iki tekerleği veya paleti

15 cm'lik bir blok veya engelin üstüne sürün.

Sonuç: Kontrol edilemeyen tekerlekler zeminle

tam temas halinde kalmalıdır.

36 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Hareket yönünü belirlemek için platform kumandaları ve sürüş şasisi üzerindeki renk kodlu yön oklarını kullanın.

Muayeneler

Sürüş Etkinleştirme Sisteminin Test Edilmesi

35 Ayak siviçine basın ve boomu toplanmış konuma

indirin.

36 Boom, yönlendirilemeyen tekerleklerden veya

yönlendirilemeyen paletlerden birini geçinceye kadar döner tablayı döndürün.

Sonuç: Boom gösterilen

aralıkta herhangi bir yerdeyken, sürüş etkinleştirme gösterge lambası yanıp sönmelidir.

37 Sürüş kumanda kolunu merkezden geriye doğru

hareket ettirin.

Sonuç: Sürüş fonksiyonu çalışmamalıdır.

38 Sürüş etkinleştirme toggle siviçini iki taraftan

birine hareket ettirip bu konumda tutun ve sürüş kumanda kolunu merkezden yavaşça uzaklaştırın.

Sonuç: Sürüş fonksiyonu çalışmalıdır.

Not: Sürüş etkinleştirme sistemi kullanımdayken makina, sürüş ve dönüş kumanda kolunun hareket yönünün tam tersi yönde hareket edebilir.

Sınırlı Sürüş Hızının Test Edilmesi

39 Ayak siviçine basın.

40 Boomu yatay seviyenin yaklaşık 10 ° üzerine

yükseltin.

41 Kumanda kolunu tam sürüş konumuna doğru

yavaşça hareket ettirin.

Sonuç: Boom yükseltilmiş haldeyken elde

edilebilecek maksimum sürüş hızı 22 cm/sn'yi aşmamalıdır.

42 Boomu toplanmış konuma alçaltın.

43 Boomu 46 cm uzatın.

44 Kumanda kolunu tam sürüş konumuna doğru

yavaşça hareket ettirin.

Sonuç: Boom yükseltilmiş haldeyken elde

edilebilecek maksimum sürüş hızı 22 cm/sn'yi aşmamalıdır.

Boom yükseltilmiş veya uzatılmış haldeyken sürüş hızı 22 cm/sn'yi aşarsa makinayı derhal işaretleyin ve hizmet dışı bırakın.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 37

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Muayeneler

Sürüş Eğim Kesmesinin Test Edilmesi

45 Ayak siviçine basın.

46 Boom tam toplanmış haldeyken, makinayı;

makina hatve (pitch) açısının (önden arkaya)

7°'den fazla olduğu bir meyile sürün.

Sonuç: Makina ilerlemeye devam etmelidir.

47 Makinayı düz zemine geri götürün ve boomu

yaklaşık 46 cm uzatın.

48 Makinayı; hatve (pitch) açısının (önden arkaya)

7 °'den fazla olduğu bir meyile sürün.

Sonuç: Makina 7 ° şasi eğimine geldiğinde

makina durmalıdır ve platform kumandalarında

alarm çalmalıdır.

49 Boomu istifleme konumuna geri çekin.

Sonuç: Makina ilerlemelidir.

50 Düz zemine geri dönün ve boomu yatayın

yaklaşık 10 ° üzerine yükseltin.

51 Makinayı; hatve (pitch) açısının (önden arkaya)

7 °'den fazla olduğu bir meyile sürün.

Sonuç: Makina 7 ° şasi eğimine geldiğinde

makina durmalıdır ve platform kumandalarında

alarm çalmalıdır.

52 Meyil üzerindeyken, boomu yükseltmeye ve

uzatmaya çalışın.

Sonuç: Boomun yükseltilmesi ve fonksiyonların

hiçbirinin çalışmaması gerekir.

53 Boomu toplanmış konuma alçaltın.

Sonuç: Makina ilerlemelidir.

54 Düz zemine dönün ve boom'u toplanmış hale

getirin.

55 Ayak siviçine basın.

56 Boom tam toplanmış haldeyken, makinayı; yatış

(roll) açısının (yandan yana) 5 °'den fazla olduğu bir meyile sürün.

Sonuç: Makina ilerlemeye devam etmelidir.

57 Makinayı düz zemine geri götürün ve boomu

yaklaşık 17 cm uzatın.

58 S-60 XC, S-65 XC, S-60 TRAX ve S-65 TRAX:

Makinayı; yatış (roll) açısının (yandan yana) 5 °'den fazla olduğu bir meyile sürün.

S-60 HF ve S-65 HF: Makinayı; yatış (roll) açısının (yandan yana) 4 °'den fazla olduğu bir meyile sürün.

Sonuç: S-60 XC, S-65 XC, S-60 TRAX ve

S-65 TRAX: Makina 5 ° şasi eğimine geldiğinde makina durmalıdır ve platform kumandalarında alarm çalmalıdır.

Sonuç: S-60 HF ve S-65 HF: Makina 4 ° şasi

eğimine geldiğinde makina durmalıdır ve platform kumandalarında alarm çalmalıdır.

59 Boomu istifleme konumuna geri çekin.

Sonuç: Makina ilerlemelidir.

60 Düz zemine geri dönün ve boomu yatayın

yaklaşık 10 ° üzerine yükseltin.

38 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Muayeneler

61 S-60 XC, S-65 XC, S-60 TRAX ve S-65 TRAX:

Makinayı; yatış (roll) açısının (yandan yana) 5 °'den fazla olduğu bir meyile sürün.

S-60 HF ve S-65 HF: Makinayı; yatış (roll) açısının (yandan yana) 4 °'den fazla olduğu bir meyile sürün.

Sonuç: S-60 XC, S-65 XC, S-60 TRAX ve

S-65 TRAX: Makina 5 ° şasi eğimine geldiğinde makina durmalıdır ve platform kumandalarında alarm çalmalıdır.

Sonuç: S-60 HF ve S-65 HF: Makina 4 ° şasi

eğimine geldiğinde makina durmalıdır ve platform kumandalarında alarm çalmalıdır.

62 Meyil üzerindeyken, boomu yükseltmeye ve

uzatmaya çalışın.

Sonuç: Boomun yükseltilmesi ve fonksiyonların

hiçbirinin çalışmaması gerekir.

63 Boomu toplanmış konuma alçaltın.

Sonuç: Makina ilerlemelidir.

64 Düz zemine dönün ve boom'u toplanmış hale

getirin.

Yedek Gücün Test Edilmesi

65 Motoru kapatın.

66 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

67 Ayak siviçine basın.

68 Eşzamanlı olarak yardımcı güç siviçini açık

durumda tutup her bir fonksiyon kumanda kolunu veya toggle siviçini etkinleştirin.

Not: Akü gücünden tasarruf etmek için her bir fonksiyonu kısmi bir çevrim boyunca test edin.

Sonuç: Tüm boom ve dönüş fonksiyonları

çalışmalıdır. Sürüş fonksiyonlarının yardımcı güçle çalışmaması gerekir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 39

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Muayeneler

Kaldırma/Sürüş Seçme Fonksiyonunun Test Edilmesi

69 Motoru start edin.

70 Ayak siviçine basın.

71 Sürüş kumanda kolunu merkezden uzağa

hareket ettirin ve bir boom fonksiyonu kumanda

kolunu etkinleştirin.

Sonuç: Hiçbir boom fonksiyonu çalışmamalıdır.

Makina, kumanda panelinde gösterilen yönde

hareket edecektir.

Temas Alarmının Test Edilmesi (varsa)

72 Ayak siviçini etkinleştirmeyin ve aktüatörü siviç

soketinden serbest bırakmak için temas alarmı

kablosuna basın.

Sonuç: Temas alarmı ışıkları yanıp sönmez ve

makinanın kornası çalmaz.

73 Ayak siviçine aşağı doğru basarak ayak siviçini

etkinleştirin.

Sonuç: Temas alarmı ışıkları yanıp söner ve

makinanın kornası çalar.

74 Aktüatörü siviç soketine sokun.

Sonuç: Işıklar ve korna kapanır.

75 Ayak siviçine aşağı doğru basarak ayak siviçini

etkinleştirin ve aktüatörü siviç soketinden serbest

bırakmak için temas alarmı kablosuna basın.

Sonuç: Temas alarmı ışıkları yanıp söner ve

makinanın kornası çalar.

76 Her bir makina fonksiyonunu çalıştırın.

Sonuç: Bütün makina fonksiyonlarının

çalışmaması gerekir.

77 Aktüatörü siviç soketine sokun.

Sonuç: Işıklar ve korna kapanır.

78 Her bir makina fonksiyonunu çalıştırın.

Sonuç: Bütün makina fonksiyonlarının çalışması

gerekir.

1 aktüatör 2 temas alarmı kablosu 3 yanıp sönen alarm

4 siviç soketi

40 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Muayeneler

Uçak Koruma Paketini Test Edin (varsa)

Not: Bu testi gerçekleştirmek için iki kişi gerekebilir.

79 Platformun altındaki sarı tamponu herhangi bir

yönde 10 cm hareket ettirin.

80 Her bir fonksiyon kumanda kolunu veya toggle

siviçi etkinleştirin.

Sonuç: Hiçbir boom ve platform fonksiyonu

çalışmamalıdır.

81 Fonksiyon geçersiz kılma siviçini hareket ettirin

ve o yönde tutun.

82 Her bir fonksiyon kumanda kolunu veya toggle

siviçi etkinleştirin.

Sonuç: Tüm boom ve dönüş fonksiyonları

çalışmalıdır.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 41

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Muayeneler

Çalışma Alanı Muayene Kontrol

Listesi

Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve

uygulamanız.

1 Tehlikeli durumlardan kaçının.

2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.

4 Çalışma alanını muayene edin.

Bir sonraki bölüme geçmeden önce çalışma

alanı muayenesini öğrenin ve iyice anlayın.

5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

Aşağıda tehlikeli koşullardan haberdar olun ve kaçının:

 hendekler veya çukurlar

 darbe, zemin engelleri veya enkaz yığını

 eğimli yüzeyler

 sağlam olmayan veya kaygan yüzeyler

 üst kısımlardaki engeller ve yüksek voltaj

iletkenleri

 tehlikeli yerler

 makinanın neden olduğu yük kuvvetlerine

dayanmaya yeterli olmayan yüzey desteği

 rüzgar ve olumsuz hava koşulları

 yetkisiz personelin bulunması

 diğer olası güvenli olmayan durumlar

Çalışma Alanı Muayenesinin Temelleri

Çalışma alanı muayenesi, operatörün çalışma alanının makina kullanımı için uygun olup olmadığını belirlemesine yardımcı olur. Operatör bu muayeneyi, makinayı çalışma alanına götürmeden önce gerçekleştirmelidir.

Çalışma alanı tehlikelerini bölümünü okumak ve hatırlamak, sonrasında hareket esnasında bunlara dikkat etmek ve bunlardan kaçınmak, makinayı ayarlamak ve çalıştırmak operatörün sorumluluğundadır.

42 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Parça No. Çıkartma Açıklaması

Adet

27204 Ok – Mavi

1

27205 Ok – Sarı

1

27206 Üçgen – Mavi

2

27207 Üçgen – Sarı

2

28158 Etiket – Kurşunsuz

1

28159 Etiket – Dizel

1

28160 Etiket – Sıvılaştırılmış Petrol Gazı

1

28174 Etiket – Platforma Giden Elektrik, 230V

2

28235

2

44981

2

52475

6

65278

2

72086 Etiket – Kaldırma Noktası

4

82240 Etiket – 105 dB

1

82481 Etiket – Akü/Şarj Aleti Emniyeti

1

82487 Etiket – Kılavuzu Okuyun

2

82487

kızağında bir çıkartma)

2

82487

kızağında bir çıkartma)

2

97815 Etiket – Alt Orta Demir

1

114249 Etiket – Devrilme Tehlikesi, Lastikler

4

114251

2

114252

5

114473

1

133067 Etiket – Elektrik Çarpması Tehlikesi

3

133205 Etiket – Elektrik Çarpması/Yanma Tehlikesi

1

133263 Etiket – Palet Spesifikasyonları

4

215526 Etiket – Kayış Yönlendirme (MSG-425)

1

219956 Etiket – Platform Aşırı Yüklü

1

219958 Etiket – Devrilme, Ezilme Tehlikesi

1

1256425 Etiket – Tehlike, Elektrik Çarpması

4

1258949

S-65 TRAX

1

1258950

S-60 TRAX

1

1263542

2

Parça No. Çıkartma Açıklaması

Adet

1270969 Etiket – Röle Sigorta Paneli, Deutz 2.9 TD

1

1272242 Etiket – Makina Kaydı/Sahip Devri

1

1278542 Etiket – Temas Alarmı Ağırlığı (opsiyonel)

1

1278567 Platform Kumanda Paneli

1

1278982 Etiket – Aktüatör Siviçi Soketi (opsiyonel)

1

1281169 Etiket – Kurtarma Siviçi

1

1281175

Düşüş Kısıtlamalı

8

1281187 Etiket – Acil Alçaltma, S-60 XC, S-60 HF,

1

1281188

S-65 TRAX

1

1283560

Perkins 404F-E22TI

1

1283561

Perkins 404F-E22TI

1

1284097 Etiket – Tekerlek Yükü

4

1284098 Etiket – Tehlike – Devrilme Tehlikesi,

S-65 XC, S-65 TRAX

1

1284099 Uyarı – Makinanın Geri Kaçma Tehlikesi

1

1284103

S-60 XC, S-60 TRAX

1

1284982 Uyarı – Patlama Tehlikesi, Akümülatör

1

1286362 Etiket – Ezilme Tehlikesi, Servis

2

1287489 Etiket – Tekerlek Yükü, S-60 XC

4

1287515 Etiket – Palet Yükü, S-65 TRAX

4

1287590 Etiket – Taşıma ve Kaldırma

2

1287598

1

1287599

1

1288408

4

1289514

4

1293616

S-65 HF

1

1293617

S-60 HF

1

1294340

S-60 HF, S-65 HF

1

1301030 Etiket – Dizel, Stage V

1

1301075

(Stage V)

1

1304217 Etiket – Patlama Tehlikesi

1

Muayeneler

Sembollü Çıkartmaların Muayenesi

Tüm çıkartmaların yerli yerinde ve okunaklı olduğunu teyit etmek için bir sonraki sayfada bulunan resimleri kullanın.

Aşağıda, miktar ve açıklama bilgileri içeren numaralı bir liste yer almaktadır.

Etiket – Çekme Halatı Bağlantı Noktası,

S-60 TRAX

Etiket – Acil Alçaltma, S-65 XC, S-65 HF,

Etiket – Röle Sigorta Paneli,

Etiket – Platforma Giden Elektrik, 115V Etiket – Platforma Giden Hava Hattı

(opsiyonel)

Etiket – Taşıma için Bağlantı Parçası Dikkat – Basma

Etiket – Tehlike – Devrilme Tehlikesi,

Etiket – Kılavuzu Okuyun (her bir panel

Etiket – Kılavuzu Okuyun (her bir boru

Etiket – Patlama Tehlikesi Etiket – Devrilme Tehlikesi, Limit Siviçleri Etiket – Eğim Alarmı

Zemin Kumanda Paneli, S-65 XC, S-65 HF,

Zemin Kumanda Paneli, S-60 XC, S-60 HF,

Etiket – Kompartıman Erişimi

Etiket – Röle Sigorta Paneli,

Perkins 404D-22 Etiket – Röle Sigorta Paneli, Ford MSG-425 Etiket – Lastik Basıncı, S-60/65 HF Etiket – Palet Yükü, S-60 TRAX Etiket – Tehlike – Devrilme Tehlikesi,

Etiket – Tehlike – Devrilme Tehlikesi,

Uyarı – Makinanın Geri Kaçma Tehlikesi,

Etiket – Temiz Hava Hortumunu ortala

Gölgelendirme, çıkartmanın görünür kısımda olmadığı,

yani, kapakların altında bulunduğu anlamına gelir.

* Bu çıkartmalar modele, opsiyona veya konfigürasyona

özgüdür.

*** Bu çıkartmalar şasinin her iki yanına montelidir ve

model, opsiyon veya konfigürasyona özgüdür.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 43

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

*28158 *28159

*1301030

27204

65278

27206

27207

27206

27207

27205

52475

133067

114251

1287590

1263542

72086

52475

*28174 *28235

*44981

133205

1263542114251

*114249 *133263

72086

1281169

*1258950

133067

1272242

72086

114252

52475

*1281187

82487

*28160

***82487

*28174 *28235

1281175

114473

82487

219958

133067

219956

*1284099 *1294340

*44981

1281175

114252

*1256425

52475

1287590

52475

*1287489 *1289514 *1287515

*1284097

114252

1284982

*1258949

*1281188

82481

1286362

*1287489 *1289514 *1287515

*1284097

*1284098 *1284103 *1293617 *1293616

65278

72086

*114249 *133263

52475

1286362

*215526

*1278982

*1278542

*1284097 *1287489 *1289514 *1287515

1288408

114252

*1256425

97815

82240

1304217

1301075

*1270969 *1270970 *1283560 *1287598 *1287599 *1283561

Muayeneler

44 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:

 Bu operatör kılavuzunda yer alan güvenli makina

çalıştırma prensiplerini öğrenmeniz ve uygulamanız.

1 Tehlikeli durumlardan kaçının. 2 Çalıştırma öncesinde daima muayene

gerçekleştirin.

3 Kullanmadan önce daima fonksiyon testlerini

yapın.

4 Çalışma alanını muayene edin.

5 Bu makinayı yalnızca tasarlanma amacına

uygun şekilde kullanın.

Temel Hususlar

Kullanım Talimatları bölümü, makinanın çalıştırılmasına ilişkin tüm talimatları içerir. Kullanım kılavuzunda yer alan Güvenlik kurallarına uymak tamamen operatörün sorumluluğundadır.

Makinayı, aletleri ve malzemeleri ile birlikte personeli havadaki çalışma alanına kaldırmak dışında bir amaçla kullanmak güvenli değildir ve tehlikelidir.

Makinayı eğitilmiş ve yetkili personelin kullanmasına izin verilmelidir. Bir makinayı aynı iş vardiyası içindeki farklı zamanlarda birden fazla operatörün kullanması öngörülüyorsa, bu operatörlerin hepsinin kalifiye operatörler olmaları şarttır ve hepsinin de kullanım kılavuzunda yer alan tüm güvenlik kurallarına ve talimatlarına uymaları öngörülmektedir. Buna göre, her yeni operatörün makinayı kullanmaya başlamadan önce çalıştırma öncesi muayenesini, fonksiyon testlerini ve çalışma alanı denetimini gerçekleştirmesi gerekir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 45

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

3

i çalışıyorken LCD ekran

kızdırma bujisi sembolünü gösterecektir.

Kullanım Talimatları

Motorun Start Edilmesi

Acil Stop

Dizel modeller

1 Zemin kumandalarında kontak anahtarını istenen

konuma getirin.

2 Hem zemin hem de platform kumandalarında

bulunan kırmızı Acil Stop butonlarının her ikisinin de açık (ON) konuma çekildiğinden emin olun.

Makina açıldığında veya motorun start edilmesi talep edildiğinde, motor kızdırma bujileri otomatik olarak çalışır.

Zemin kumandalarında: Otomatik

kızdırma bujiler

4 Platform kumandalarında: Otomatik kızdırma

bujileri çalışıyorken kızdırma bujisi gösterge lambası yanar.

5 Kızdırma bujileri kapandığında, motoru start edin.

Motor start toggle siviçini hareket ettirin veya motor start butonuna basın.

Motor start etmezse veya boğulursa, yeniden start etme gecikmesi, start siviçini 6 saniyeliğine devre dışı bırakır.

Tüm makina fonksiyonlarını stop etmek ve motoru kapatmak için zemin kumandaları veya platform kumandaları üzerindeki kırmızı Acil Stop butonunu kapalı (OFF) konuma doğru itin.

Herhangi bir Kırmızı Acil Stop butonu itildiğinde çalışan tüm fonksiyonları onarın.

Zemin kumandalarının seçilmesi ve kullanılması, platformun kırmızı Acil Stop butonunu devre dışı bırakacaktır.

46 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

4

1

Kullanım Talimatları

Yardımcı Güç

Zeminden Çalıştırma

Birinci güç kaynağı çalışmazsa yardımcı gücü kullanın.

1 Anahtar siviçini zemin veya platform

kumandasına çevirin.

2 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

3 Kumandaları platformdan kullanırken ayak

siviçine basın.

Eşzamanlı olarak yardımcı güç

kaynağı siviçini iki taraftan birinde tutun ve istenen fonksiyonu etkinleştirin.

Not: Sürüş fonksiyonu yardımcı güç ile çalışmaz.

1 Kontak anahtarını zeminden kumanda

konumuna döndürün.

2 Kırmızı Acil Stop butonunu açık (ON) konumuna

çekin.

Makina açıldığında veya motorun start edilmesi seçildiğinde, motor kızdırma bujileri otomatik olarak çalışır.

3 Motor start butonuna basın ve butonu bırakın.

LCD ekran kızdırma bujisi sembolünü gösterecektir. Kızdırma bujisi sembolü söndüğünde, motoru start edin.

4 Motor start butonuna basın.

Platformun Konumlandırılması

Fonksiyon etkinleştirme

düğmesine basıp basılı tutun.

2 Uygun fonksiyon butonunu kumanda paneli

üzerindeki işaretlere göre itin.

Sürüş ve dönüş fonksiyonları zemin kumandalarında mevcut değildir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 47

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Kullanım Talimatları

Platform Aşırı Yük Gösterge Lambası

Işığın yanıp sönmesi, platformun aşırı yüklendiğini gösterir. Motor stop eder ve hiçbir fonksiyon çalışmaz.

Lamba sönünceye kadar platformdan ağırlıkları kaldırın ve ardından motoru yeniden start edin.

Not: Aşırı yük durumu meydana geldiğinde, platformda bir alarm çalar ve ağırlık platformdan indirildiğinde alarm susar.

Platformdan Çalıştırma

1 Kontak anahtarını platform kumandası

konumuna çevirin.

2 Zemin ve platform kırmızı Acil Stop butonlarının

her ikisini de açık (ON) konumuna çekin.

Dizel modeller: Makina açıldığında veya motorun start edilmesi seçildiğinde, motor kızdırma bujileri otomatik olarak çalışır.

3 Motoru çalıştırmak için motor marş siviçini iki

taraftan birine hareket ettirin.

Dizel modeller: Kızdırma bujileri kapandığında, motoru start edin.

Not: Motoru start ederken ayak siviçine basmayın.

48 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Maksimum eğim oranı, platform meyil aşağı konumda (tırmanma yeteneği):

S

4WD (tekerlekten çekişli): %45 (24

S-60/65 HF

4WD (tekerlekten çekişli): %40 (22

Maksimum eğim oranı, platform meyil yukarı konumda:

S-60/65 XC ve S-60/65 TRAX

4WD (tekerlekten çekişli): %30 (17

S-60/65 HF

4WD (tekerlekten çekişli): %25

Maksimum yan eğim

S 60/65 HF

%25

Kullanım Talimatları

Platformun Konumlandırılması

Meyilde sürüş

1 Ayak siviçine basın.

2 Uygun fonksiyon kumanda kolunu veya toggle

siviçini yavaşça hareket ettirin veya uygun butona kontrol paneli üzerindeki işaretlere göre basın.

Not: Boom çalışma aralığı yakınında pozisyonlandığında, boom aşağı ve boom geri çekme, sistem tarafından kontrol edilir. Boom aşağı fonksiyonu çalıştırılırken boom geri çekilebilir.

Yönlendirmek için

1 Ayak siviçine basın.

2 Sürüş/dönüş kumanda kolunu sarı veya mavi

üçgenle gösterilen yönde yavaşça hareket ettirin VEYA sürüş kumanda kolunun üzerindeki parmak roker siviçine basın.

Tekerleklerin veya paletlerin döneceği yönü belirlemek için platform kumandaları ve sürüş şasisi üzerinde bulunan renk kodlu yön oklarını kullanın.

Sürmek için

1 Ayak siviçine basın.

2 Hızı arttırın: Kumanda kolunu yavaşça

merkezden uzaklaştıracak şekilde ettirin.

Hızı azaltın: Kumanda kolunu yavaşça merkeze doğru hareket ettirin.

Durdurma: Kumanda kolunu merkeze geri getirin veya fonksiyon etkinleştirme sivicini bırakın.

Makinanın yol alacağı yönü belirlemek için platform kumandaları ve sürüş şasisi üzerinde bulunan renk kodlu yön oklarını kullanın.

Boom yükseltildiğinde makina yürüyüş hızı sınırlandırılır.

Makinanın meyil yukarı, meyil aşağı ve yan eğim oranlarını ve eğim derecesini belirleyin.

-60/65 XC ve S-60/65 TRAX

°)

(14 °)

oranı:

-60/65 XC, S-60/65 TRAX ve S-

(14 °)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir. Tırmanma yeteneği terimi, sadece meyil yukarı karşı ağırlık konfigürasyonunda geçerlidir.

Boomun yatay seviyenin altında olduğundan ve platformun yönlendirilemeyen tekerlekler veya yönlendirilemeyen paletler arasında bulunduğundan emin olun.

Parça No. 1312109TRGT S

Sürüş hızı seçme siviçini, makina eğimde sembolüne getirin.

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 49

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Lambanın yanıp sönüyor olması, boomun yönlendirilemeyen tekerleği veya yönlendirilemeyen paleti geçtiğini ve sürüş fonksiyonunun kesintiye uğradığını gösterir.

Kullanım Talimatları

Meyil derecesini belirlemek için:

Meyli dijital klinometre (meyilölçer) ile ölçün VEYA aşağıdaki prosedürü izleyin.

Şunlar gereklidir:

Sürüş Etkinleştirme

• su terazisi

• en az 1 m uzunluğunda düz bir kalas

• şerit metre

Kalası meylin üzerine yerleştirin.

Rampa aşağı uçta, kalasın üst kenarına su terazisini yerleştirin ve kalas düz seviyede oluncaya kadar ucu kaldırın.

Kalası düz seviyede tutarken, kalasın havada kalan ucuyla zemin arasındaki dikey mesafeyi ölçün.

Şerit metreyle ölçtüğünüz uzunluğu (yükseklik) kalasın boyuna (mesafesine) bölün ve 100 ile çarpın.

Örnek:

Sürmek için sürüş etkinleştirme siviçini herhangi bir tarafta tutun ve sürüş kumanda kolunu merkezden geriye doğru yavaşça hareket ettirin.

Makinanın, sürüş ve dönüş kumandalarının itildiği yönün tersi yönde hareket edebileceğini unutmayın.

Makinanın yol alacağı yönü belirlemek için daima platform kumandaları ve sürüş şasisi üzerinde bulunan renk kodlu yön oklarını kullanın.

Sürüş Hızı Seçimi

• Makina eğik düzlemde sembolü: Eğik

düzlemlerde ve engebeli arazide düşük kademede çalıştırma.

• Makina düz zeminde sembolü: Maksimum sürüş

hızı için yüksek kademede çalışma hızı.

Tahta parçası = 3,6 m

Mesafe = 3,6 m

Yükseklik = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = %8,3 derece

Meyil azami rampa yukarı, rampa aşağı veya yan meyil oranını aşarsa, makina rampa yukarı veya aşağı bir vinç yardımıyla çekilmeli veya taşınmalıdır. Taşıma ve Kaldırma bölümüne bakın.

50 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

•

sembolü: Ayak siviçiyle

Boomu Yükselt/Geri Çek lambası yanıp sönüyor: Gösterge lambası sönene kadar boomu yükseltin/geri çekin.

Boomu Alçalt gösterge lambası yanıp sönüyor: Gösterge lambası sönene kadar boomu alçaltın.

Makina eğimde gösterge lambası yandığında: Makina, eğim sensörü aktivasyon ayarlarını aştığında, ışık yanar ve eğim alarmı çalar. Aşağıdaki uygun prosedürleri takip edin ve makinayı sert ve düz bir zemin üzerine getirin.

Platform meyil yukarı konumdayken eğim alarmı çalarsa:

1

2

Platform meyil aşağı konumdayken eğim alarmı çalarsa:

1

2

Kullanım Talimatları

Motor (dev/dak) Seçimi

Çalışma aralığı Gösterge Lambaları

Kumanda panelindeki sembolleri kullanarak motor (dev/dak) ayarını seçin.

Ayak siviçine basılmadığında motor, en düşük devirde rölanti yapar.

Kaplumbağa sembolü: Ayak

siviçiyle etkinleştirilen düşük hız

Tavşan

etkinleştirilen yüksek hız

Jeneratör (varsa)

Jeneratörü çalıştırmak için jeneratör toggle siviçini açık (ON) konumuna getirin.

Not: Jeneratör gösterge lambası yanacaktır.

Jeneratör çalışacak ve motor yüksek dev/dak modunda çalışmaya devam edecektir.

Platformda veya döner tablada bulunan AC elektrik prizine elektrikli bir aletin fişini takın.

Jeneratörü stop etmek için jeneratör toggle siviçini kapalı (OFF) konumuna getirin.

Not: Jeneratör gösterge lambası sönecektir ve dev/dak normale dönecektir.

Çalışma aralığı gösterge lambaları; bir fonksiyonun kesintiye uğradığı ve/veya operatörün bir eylem gerçekleştirmesi gerektiği durumlarda operatöre haber vermek için yanacaktır.

gösterge

Boomu alçaltın.

Boomu geri çekin.

Parça No. 1312109TRGT S

Boomu geri çekin.

Boomu alçaltın.

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 51

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Işığın yanıp sönmesi, platformun aşırı yüklendiğini gösterir. Motor stop eder ve hiçbir fonksiyon çalışmaz.

Lamba ağırlıkları kaldırın ve ardından motoru yeniden start edin.

Kullanım Talimatları

Platform Aşırı Yük Gösterge Lambası

sönünceye kadar platformdan

Platform Otomatik Dengeleme (> ±4,5° hata)

Platform seviyesi, hedef açısından > ±4,5° saptığında, aşağıdaki fonksiyon hızları: boom yukarı ve boom aşağı yavaşlayacak, nihayetinde hedefin ±10° ötesindeki bir platform açısında duracaktır. Bu, platformun manuel olarak dengelenmesiyle düzeltilebilir.

1 Platformu yeniden konumlandırmak için platform

seviye siviçini kullanın.

Platform hedef açısı sıfırlanacaktır.

2 Operatör normal çalışmaya devam edebilir.

Platform Dengede Değil (> ±10° hata)

Platform seviyesi, hedef açısından > ±10° saptığında, makina arızası gösterge ışığı yanar ve LCD ekran 9810 hata kodunu gösterecektir.

Aşağıdaki işlemleri gerçekleştirmeniz gerekecektir:

1 Kırmızı Acil Stop butonunu içeri itin ve ardından

dışarı çekin. VEYA

Platformu manuel olarak dengelemek için yardımcı gücü kullanın.

Platform hedef açısı sıfırlanacaktır.

2 Motoru yeniden start edin.

3 Makina arızası gösterge lambası SÖNMELİDİR.

LCD ekran 98-10 hata kodunu artık göstermemelidir.

4 Operatör normal çalışmaya devam edebilir.

Makina arızası gösterge lambası AÇIK kalırsa veya platform hedef açısı birkaç defa sıfırlandıktan sonra YANMAYA devam ederse.

1 Boomu geri çekin ve toplanmış pozisyona indirin.

2 Söz konusu arıza kalifiye bir servis teknisyeni

tarafından giderilinceye kadar makinayı işaretleyin ve hizmet dışı bırakın.

52 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Lambanın yanıyor olması bir sistem arızasına işaret eder.

Kullanım Talimatları

Makina Arızası Gösterge Lambası

1 Platform öngörülen dengenin dışındaysa,

Platform Dengede Değil bölümüne bakın.

2 Kırmızı Acil Stop butonunu içeri itin ve ardından

dışarı çekin.

3 Boomu alçaltın ve geri çekin.

4 Makinayı etiketleyin ve hizmet dışı bırakın.

Fonksiyonlar çalışmayacaktır.

Platform Kapasitesi Aralığı

Hareket aralığı, platform yüküne bağlı olarak otomatik olarak kontrol edilir.

S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX Kısıtlanmayan Hareket Aralığı: Platform yükü 300 kg'den az olduğunda.

S-60 HF, S-65 HF Kısıtlanmayan Hareket Aralığı: Platform yükü 600 lbs/272 kg'dan az olduğunda, kısıtlanan hareket aralığı ışığı yanar.

S-60 XC, S-65 XC, S-60 TRAX, S-65 TRAX Kısıtlanan Hareket Aralığı: Platform yükü 661 1000 lbs/301 - 454 kg olduğunda.

S-60 HF, S-65 HF Kısıtlanan Hareket Aralığı: Platform yükü 600 - 1000 lbs/272 - 454 kg olduğunda.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 53

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Platform Yükü: 660 lbs/300 kg

arkaya)

Platform Yükü: 660 lbs/300 kg

arkaya)

yana)

54,

m

46,

m

Platform Yükü: 1000 lbs/454 kg

46,

m

Şasi Açısı

Maks Yükseklik

Maks

46,5

m

41,6

m

Platform Yükü: 1000 lbs/454 kg

Şasi Açısı

Maks Yükseklik

Maks

Platform Yükü: 600 lbs/272 kg

Şasi Açısı

46,6

m

Platform Yükü: 1000 lbs/454 kg

Şasi Açısı

Kullanım Talimatları

Eğim Sensörü Etkinleştirme Ayarları

S-60 HF

S-60 XC, S-60 TRAX

Şasi Açısı

(önden arkaya)

4° 5° 60 fit/18,29 m 48,6 fit/14,8 m

7° 5° 48 fit/14,51 m 42 fit/12,8 m

Şasi Açısı

(önden

4° 5° 60 fit/18,29 m 42 fit/12,8 m

7° 5° - -

Şasi Açısı

(yandan yana)

Maks

Yükseklik

Platform Yükü: 1000 lbs/454 kg

Şasi Açısı

(yandan yana)

Maks

Yükseklik

S-65 XC, S-65 TRAX

Şasi Açısı

(önden

3° 5° 65,17 fit/19,86 m

7° 5° 52 fit/16,09 m

Şasi Açısı

(önden arkaya)

3° 5° 65,17 fit/19,86 m

7° 5° - -

Şasi Açısı

(yandan

Şasi Açısı

(yandan

yana)

Maks

Yükseklik

Maks

Yükseklik

Maks

Erişim

Maks

Erişim

Maks

Erişim

2 fit/16,51

9 fit/14,32

Maks

Erişim

9 fit/14,32

Platform Yükü: 600 lbs/272 kg

(önden arkaya)

0° 4° 60,17 fit/18,34 m

4° 4° 57,42 fit/17,5 m

7° 4° 44,96 fit/13,7 m 34 fit/10,36 m

(önden arkaya)

0° 4° 60,17 fit/18,34 m° 38 fit/11,58 m°

4° 4° 48,33 fit/14,73 m 34 fit/10,36 m

7° 4° - -

(yandan

yana)

(yandan

yana)

S-65 HF

Şasi Açısı

(önden

arkaya)

0° 4° 65,17 fit/19,86 m 51,17 fit/15,6 m

4° 4° 59,083 fit/18,01 m

7° 4° 49,42 fit/15,06 m 39 fit/11,89 m

(yandan

yana)

Şasi Açısı

(önden

arkaya)

0° 4° 65,17 fit/19,86 m 43 fit/13,11 m

4° 4° 51,17 fit/15,6 m 39 fit/11,89 m

7° 4° - -

(yandan

yana)

Maks

Yükseklik

Maks

Yükseklik

Erişim

8 fit/14,2

7 fit/12,7

Erişim

Maks Erişim

7 fit/14,22

Maks Erişim

54 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

S S

66

aralığı ışığı yanar.

S

60

aralığı ışığı yanar.

Işığın yanıyor olması, platform ağırlığından dolayı kısıtlanan hareket aralığını gösterir.

S S

660

ve bir meyildeyken, hareket aralığı ışığı yanar..

S

600

ve bir meyildeyken, hareket aralığı ışığı yanar.

Işığın yanıyor olması, platform ağırlığından ve meyil açısından dolayı kısıtlanan hareket aralığını gösterir.

Not: Makina Eğimde gösterge lambası yandığında ve platform eğ fonksiyonlar etkilenir; sürüş ve yukarı kaldırma fonksiyonları devre dışı bırakılır. Sürüş ve kaldırma fonksiyonlarını geri getirmek için Çalışma Aralığı Gösterge Lambaları prosedürünü uygulayın.

Kullanım Talimatları

-60 XC, S-65 XC, S-60 TRAX,

-65 TRAX: Platform yükü

0 lbs/300 kg'ı aştığında hareket

-60 HF, S-65 HF: Platform yükü

0 lbs/272 kg'ı aştığında hareket

-60 XC, S-65 XC, S-60 TRAX,

-65 TRAX: Platform yükü

lbs/300 kg'dan az olduğunda

-60 HF, S-65 HF: Platform yükü

lbs/272 kg'dan az olduğunda

LCD Ekran

Zemin kumandalarındaki LCD ekran; saat metreyi, voltajı, yağ basıncını ve soğutma sıvısı ısısını gösterir. Bu ekranda ayrıca arıza kodları ve diğer servis bilgileri gösterilir.

im alarmı çaldığında, aşağıdaki

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 55

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Kullanım Talimatları

Standstill Rejenerasyon

DPF standstill jenerasyon süreci esnasında,

bütün boom fonksiyonları devre dışı kalır.

Motor egzozundan ve susturucusundan uzak

durun.

Makinayı gözetimsiz bırakmayın.

DPF standstill rejenerasyonu; motor tarafından

talep edilmemişse veya birtakım motor arızaları varsa aktive edilemez.

Standstill rejenarasyon talebi göz ardı edilirse,

DPF'deki kurum aşırı seviyelere ulaşabilir. Filtre kalıcı olarak hasar görecektir ve yetkili bir servis teknisyeni tarafından değiştirilmesi gerekecektir.

Acil durumlarda, DPF standstill rejenerasyonu üç

şekilde kesilebilir:

 Motoru, anahtar siviçle durdurarak.

 ESC butonuna basılarak.

 ESTOP stop butonuna basılarak.

Bu meydana gelirse, standstill rejenerasyonun yeniden başlatılması gerekebilir.

DPF standstill rejenerasyonu, motor en az iki

dakika çalıştırılmadan ve soğutma sıvısı sıcaklığı 35°C'ye ulaşmadan başlayamaz.

LCD ekranda “Regen Required” (“Rejenerasyon Gerekli”) mesajı görüntülendiğinde, DPF (Dizel Partikül Filtresi) için bir Standstill Rejenerasyon gereklidir demektir.

Rejenerasyona başlamak için aşağıdakileri uygulayın.

1 Motor yan kapağını kapatın.

2 Güvenli, yani sağlam ve düz, herhangi bir engelin

veya geliş-gidişin olmadığı, yanıcı madde bulunmayan ve patlayıcı gazlar içermeyen bir park konumu seçin.

3 LCD ekranının üstündeki Bakım butonuna basın

ve “Stage V Info” (“Kademe V Bilgileri”) seçeneğini seçin.

56 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

4 Ok (Tamam) tuşunu tıklayın. LCD ekranda “Non-

flammable Environment” (“Alev Almaz Ortam”) uyarısı görünecektir.

8 Sistem, soğutma sıvısı sıcaklığı 35°C'ye

ulaşıncaya kadar motoru yüksek devirde çalıştıracaktır. LCD ekranda “Standstill Regen Launch” (“Standstill Rejenerasyon Başlıyor”) mesajı görünecektir.

5 Ok (Tamam) tuşunu tıklayın. LCD ekranda

“Machine Lockout” (“Makina Kilitli”) uyarısı görünecektir.

6 Ok (Tamam) tuşunu tıklayın. Motor zaten

çalışmıyorsa, LCD ekranında “Start Engine” (“Motoru Start Et”) mesajı görünecektir.

7 Daha önce yapmadıysanız, motoru start edin.

Gerekli ise, LCD ekranda “Engine Warming” (“Motor Isınıyor”) mesajı görünecektir.

9 Rejenerasyon süreci başarıyla başlamışsa,

rejenerasyon süreci otomatik olarak ilerler ve LCD ekranda “Standstill Regen Active” (“Standstill Rejenerasyon Aktif”) mesajı görüntülenir.

10 Rejenerasyon süreci otomatik olarak ilerler ve

tamamlandığında LCD ekranda “Regen Complete” (“Rejenerasyon Tamamlandı”) mesajı görüntülenir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 57

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

1

2

Kullanım Talimatları

Temas Alarmı (varsa)

Uçak Koruma Paketinin Çalışması (varsa)

Temas alarmı, bir operatör platform kumanda paneline temas ettiğinde boom hareketini kesintiye uğratarak, bir alarm çalarak ve uyarı ışıklarını yakıp söndürerek zemin personelini uyarmak amacıyla tasarlanmıştır.

Temas alarmı kablosu tetiklendiğinde, platformdaki kaldırma ve sürüş fonksiyonları devre dışı kalır. Sesli ve görsel uyarılar devreye girerek yardıma ihtiyacı olabilecek diğer kişileri uyarır. Bu bildirimler sistem sıfırlanıncaya kadar devam eder.

1 Temas alarmı kablosu tetiklendiğinde, aktüatör,

siviç soketinden serbest kalır.

2 Yanıp sönen ışıkları ve sesli alarmı kapatmak

için aktüatörü, siviç soketine sokun.

Platform tamponu bir nesneye temas ederse, makina kapanır ve hiçbir fonksiyon çalışmaz.

Uçak Korumasının Kapatılması (Platform Kumandaları)

Uçak koruması fonksiyon

geçersiz kılma siviçini hareket ettirin ve o yönde tutun.

Platformu nesneden

uzaklaştırmak için uygun fonksiyonu hareket ettirin.

Uçak Korumasının Kapatılması (Zemin Kumandaları)

1 Fonksiyon etkinleştirme butonu dahil bütün

fonksiyonları serbest bırakın.

Korumayı devre dışı

bırakmak için fonksiyon etkinleştirme butonuna basın ve basılı tutun.

3 Platformu nesneden uzaklaştırmak için uygun

1 aktüatör 2 temas alarmı kablosu 3 yanıp sönen alarm 4 siviç soketi

fonksiyonu hareket ettirin.

58 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Boru Kızağı Talimatları

Dikkat ve Riayet Edin:

Boru kızağı tertibatı, platformun her iki ucuna yerleştirilen ve U cıvatalarla korkuluklara monte edilen 2 boru kızağını içerir.

 Boru kızaklarının platformun içine takılması

gerekir.

 Boru kızakları platform kumandalarını veya

platform girişini engellememelidir.

 Boru kızağı tüpünün tabanı, platform zeminine

dayanmalıdır.

 Boru kızağını takmadan önce platformun dengeli

olduğunu kontrol edin.

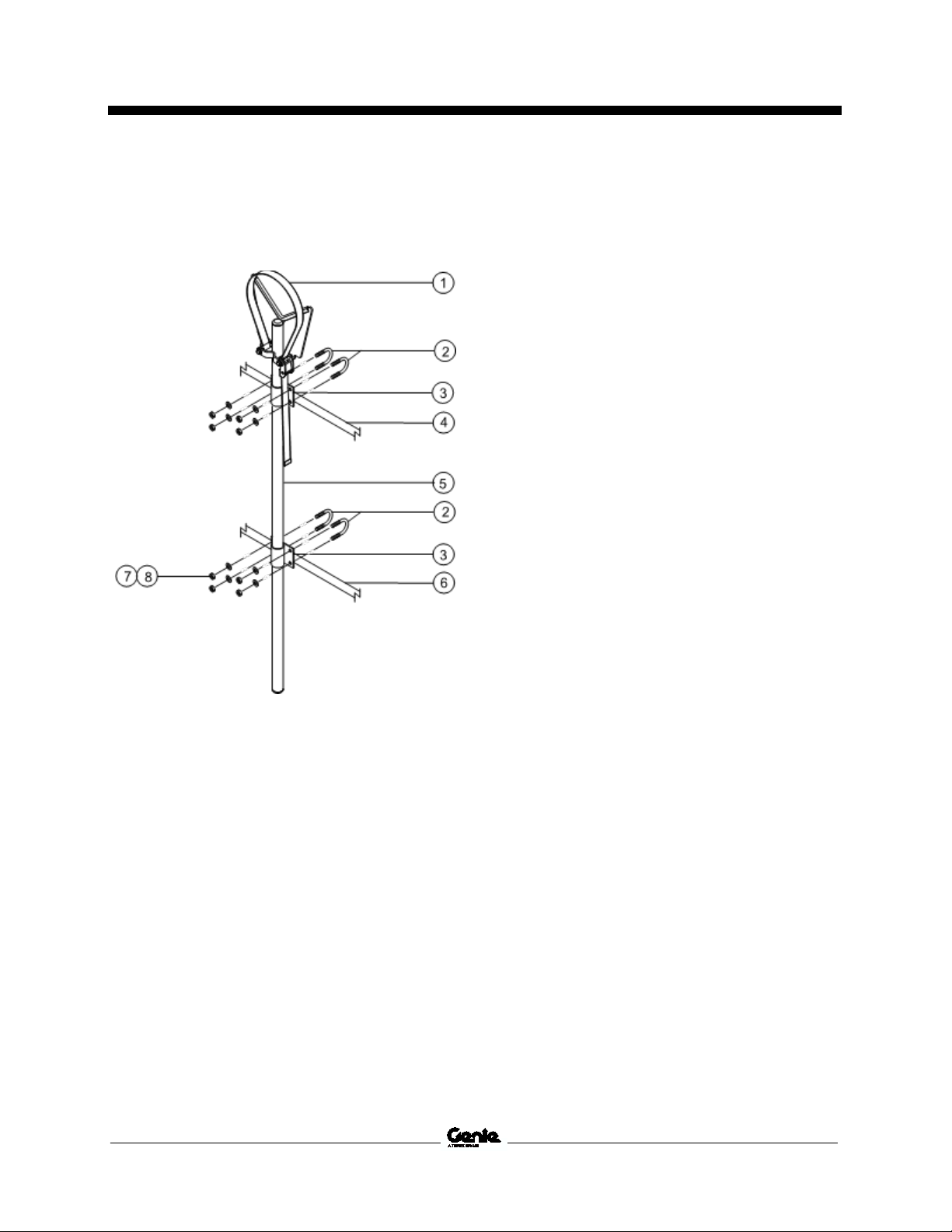

Boru Kızağının Montajı

1 Platformun her bir kenarına bir boru kızağı monte

edin. Soldaki çizimi esas alın. Boru kızağı tüpünün tabanının, platform zeminine oturduğundan emin olun.

2 Platform demirlerinin dış tarafından her bir boru

kızağı montaj elemanından geçecek şekilde iki U cıvata takın.

3 Her bir U cıvatayı 2 rondela ve 2 somunla

sabitleyin.

1 şerit

2 U cıvatalar

3 boru kızağı montaj elemanı

4 üst platform demiri

5 boru kızağı kaynaklanmış tertibatı

6 orta platform demiri

7 düz rondelalar

8 kilitli cıvata somunları

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 59

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Maksimum Boru Kızağı Kapasitesi

Tüm

g

Boru Kızağı Tertibatının Ağırlığı

g

Kullanım Talimatları

Boru Kızağı Kullanımı

Panel Kızağı Tertibatı

1 Boru kızağı tertibatlandırma ve montaj

talimatlarının doğru şekilde takip edildiğinden ve boru kızaklarının platform demirlerine sabitlendiğinden emin olun.

2 Yükü, her iki boru kızağına oturacak şekilde

yerleştirin. Yükün uzunluğu, platformun uzunluğuyla paralel olmalıdır.

3 Yükü boru kızaklarında merkezleyin.

4 Yükü her bir boru kızağına sabitleyin. Naylon

şeridi yükün üzerinden geçirin. Tokaya bastırın ve şeridi içinden geçirin. Şeridi gerin.

5 Boru kızaklarının ve yükün sabitlendiğinden emin

olmak için yükü hafifçe itip çekin.

6 Makina hareket ederken yükün sabit kalmasını

sağlayın.

Devrilme tehlikesi. Boru kızağı tertibatı ve boru

kızaklarındaki yükün ağırlığı, makinanın platform anma kapasitesini düşürür ve bu ağırlığın, toplam platform yükünde hesaba katılması gerekir.

Devrilme tehlikesi. Boru kızağı tertibatının ve

boru kızaklarındaki yükün ağırlığı, platformdaki maksimum yolcu sayısını kısıtlayabilir.

modeller

90,7 k

9,5 k

1 Her bir panel kızağının ön kısmına uyarı

çıkartması yapıştırın (gerekirse).

2 Lastik tampon 1'i panel kızağı tabanına takın.

Çizime bakın.

3 Tamponu, 2 yüksek profilli kontra somun ve

2 rondelayla sabitleyin.

Panel Kızağı Montajı

1 Kanca parçasını, panel kızağı tabanındaki

yuvalara sokun.

2 Panel kızağını istenen konumda alt platform

borusuna kancalayın.

3 Lastik tampon 2'yi panel kızağı tabanından ve

kanca parçasından geçirerek takın. Çizime bakın.

4 2 adet düşük profilli kontra somunla sabitleyin.

5 Panel kızağı bir platform zemin desteği borusuna

monte edilmişse, U cıvatayı zeminin içinden, borunun çevresinden ve panel kızağı tabanına geçirin.

6 U cıvatayı 2 somun ve 2 rondelayla sabitleyin.

9 adıma geçin.

7 Panel kızağı bir platform zemin destek borusuna

monteli değilse, verilen alüminyum boruyu kullanın.

8 Boruyu, panel kızağı ile platform zemini arasına

yerleştirin. U cıvatayı zeminden, borunun çevresinden ve panel kızağı tabanına geçirin.

9 İkinci parça takımı için yukarıdaki işlemleri

tekrarlayın.

60 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Kullanım Talimatları

Kollukların Takılması

1 2 kolluk parçasını platform demirlerine monte

edin. Kollukları, panelleri platform demirleriyle temastan koruyacak şekilde konumlandırın.

Şeridin Takılması

1 Kelepçeyi açın ve dikey platform demiri

borusunun etrafına monte edin.

2 Rondelalı bir cıvatayı kelepçenin bir tarafından

geçirin.

3 Şerit tertibatı uç plakasını cıvatanın üzerine

monte edin.

4 Cıvatayı kelepçenin diğer ucundan sokun.

5 Bir rondela ve somunla sabitleyin. Aşırı sıkmayın.

Şerit tertibatı uç plakası, platform demiri üzerinde kayabilmelidir.

Panel Kızağı Kullanımı

1 Panel kızaklarının ikisini de platforma sabitleyin.

2 Yükü, her iki panel kızağına oturacak şekilde

yerleştirin.

3 Yükü platform üzerinde merkezleyin.

4 Yükü, şeridi kullanarak platforma sabitleyin.

Şeridi gerin.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 61

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Kullanım Talimatları

Her Kullanımdan Sonra

1 Güvenli bir park konumu (herhangi bir engelin

veya geliş-gidişin olmadığı sağlam, düz bir yüzey) seçin.

2 Boomu geri çekin ve toplanmış pozisyona indirin.

3 Boom, yönlendirilemeyen tekerlekler veya

yönlendirilemeyen paletler arasında olacak şekilde döner tablayı döndürün.

4 Kontak anahtarını kapalı (OFF) konuma getirin

ve yetkisiz kullanımı engellemek için anahtarı çıkartın.

62 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Dört tahrik g kapağının dördünü de ters çevirerek tekerlek veya palet frenlerini serbest bırakın.

Çekme halatının sürüş şasisi bağlantı noktalarına doğru şekilde sabitlendiğinden ve yolda hiçbir engel bulunmadığından emin olun.

Taşıma ve Kaldırma Talimatları

Bu kılavuzdaki resimlerde palet yerine lastik ve tekerleri olan bir boom gösterilebilir. Resimde paletler gösterilmese bile S-60 TRAX ve S-65 TRAX ile ilgili bütün güvenlik bilgileri ve kullanım talimatları yine de geçerlidir.

Aşağıdakilere Dikkat Edin ve Uyun:

 Genie bu emniyet altına alma bilgilerini bir

tavsiye olarak sunmaktadır. Makinaların emniyetinin uygun biçimde temin edilmesinin ve doğru treylerin seçilmiş olmasının yegane sorumlusu sürücülerdir.

 Herhangi bir lifti veya Genie ürününü

konteynırlarla taşıma ihtiyacı içinde bulunan Genie müşterileri, inşaat ve lift ekipmanlarını uluslararası nakliye için hazırlama, yükleme ve emniyet altına alma konusunda kalifiye bir nakliye firmasıyla temasa geçmelidir.

 Makinanın kamyona yüklenip kamyondan

indirilmesi işlemleri, yalnızca uzman yükseltilebilen seyyar iş platformu operatörleri tarafından gerçekleştirilmelidir.

 Taşıma aracı düz bir zemin üzerine park

edilmelidir.

 Nakliye işleminden önce döner tablanın, döner

tabla dönüş kilidiyle sabitlendiğinden emin olun. Çalıştırmak için döner tablanın kilidini açtığınızdan emin olun.

 Makinanın rampa yukarı, rampa aşağı ve yan

meyil derecelerini aşan meyilli yerlerde makinayı sürmeyin. Kullanım Talimatları bölümündeki Meyilde Sürüş kısmına bakın.

 Taşıma aracı kasasının eğikliği azami meyil

yukarı/aşağı derecesini aşarsa, fren serbest bırakma işleminde açıklandığı gibi, makina bir vinç yardımıyla yüklenmeli ve indirilmelidir. Eğim oranları için Özellikler bölümüne bakın.

Vinçle Çekme için Serbest Tekerlek Konfigürasyonu

Makinanın kaymasını engellemek için tekerleklere veya paletlere takoz koyun.

öbeği ayırma

 Taşıma aracı, makina yüklenirken kaymanın

önlenmesini sağlayacak şekilde sabitlenmelidir.

 Araç kapasitesinin, yükleme yüzeylerinin ve

zincirlerin veya bağlama kayışlarının makina ağırlığını taşıyacak kuvvette olduğundan emin olun. Genie lift makinaları, boyutlarına oranla çok ağırdır. Makinanın ağırlığı için seri etiketine bakın. Seri etiketinin konumu için Muayeneler bölümüne bakın.

Parça No. 1312109TRGT S

Frenleri yeniden devreye sokmak için tarif edilen işlemleri ters sırayla uygulayın.

Not: Serbest tekerlek valfi pompası her zaman kapalı kalmalıdır.

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 63

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

1 Döner tabla dönüşü kilit pimi

Taşıma ve Kaldırma Talimatları

Nakil için Kamyona veya Römorka Sabitleme

Makina taşınırken daima döner tabla dönüş kilidi pimini kullanın.

Taşıma işleminden önce kontak anahtarını kapalı (OFF) konuma getirin ve anahtarı çıkartın.

Platformun Sabitlenmesi – S-60 XC, S-60 HF ve S-60 TRAX

Platformun toplanmış pozisyonda olduğundan emin olun.

Platformu, şerit kılavuzlarına paralel olarak yerleştirilen naylon bir şeritle sabitleyin. Boom kısmını sabitlerken aşırı kuvvet uygulamayın.

Makinanın tamamını gevşek veya tamamen sabitlenmemiş parçalara karşı muayene edin.

Şasinin Sabitlenmesi

Ağır yük kapasiteli zincirler kullanın.

En az 6 zincir kullanın.

Zincirlerin hasar görmesini engellemek için kaldırma teçhizatı ayarlayın.

Diyagram için Kaldırma Talimatlarına bakın.

Platformun Sabitlenmesi – S-65 XC, S-65 HF ve S-65 TRAX

Jib ve platformun toplanmış pozisyonda olduğundan emin olun.

Platformu, şerit kılavuzlarına paralel olarak yerleştirilen naylon bir şeritle sabitleyin. Boom kısmını sabitlerken aşırı kuvvet uygulamayın.

64 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Ağırlık merkezi

X Ekseni

Y Ekseni

S-60 XC

m

S

m

S-60 TRAX

m

S

m

S-60 HF

m

S

m

Taşıma ve Kaldırma Talimatları

Kaldırma Talimatları

Boomu tamamen indirip geri çekin. Jibi tamamen alçaltın. (varsa)

Bu sayfadaki tablo ve resmi kullanarak makinanızın ağırlık merkezini belirleyin.

Dikkat ve Riayet Edin:

 Yalnızca ağır yüklerin kaldırılması konusunda

kalifiye vinç makinistleri makinayı hazırlamalıdır.

 Makinayı yalnızca sertifikalı vinç operatörleri, ilgili

vinç yönetmeliklerine uygun bir biçimde kaldırmalıdır.

 Vinç kapasitesinin, yükleme yüzeylerinin ve

kayışların veya halatların makina ağırlığını taşıyacak kuvvette olduğundan emin olun. Makinanın ağırlığı için seri etiketine bakın.

Kaldırma teçhizatını makinada sadece belirtilen kaldırma noktalarına takın. Dört kaldırma noktasının hepsi döner tabla üzerindedir.

Makinanın hasar görmesini engellemek ve makinayı dengede tutmak için kaldırma teçhizatını ayarlayın.

1,73

-65 XC 1,76 1,68

-65 TRAX 1,73 1,73

-65 HF 1,77

1,3 1,36 1,17 1,24 1,35 1,42

1 = X Ekseni

2 = Y Ekseni

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 65

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Bu sembol, bu prosedürün gerçekleştirilmesi için aletlere gerek olduğunu gösterir.

Bu sembol, bu prosedürün gerçekleştirilmesi için yeni parçalara gerek olduğunu gösterir.

Bu sembol, bu işlem yapılmadan önce motorun soğuk olması gerektiğini gösterir.

Deutz 2011 L03i Motor

Yağ tipi

40

Yağ tipi

40

Deutz TD2.9 Motor

Yağ tipi

40

Yağ tipi

40

Deutz TCD 2.2L Stage V Motor

Yağ tipi

40

Yağ tipi

40

Weichai WP3.2 Motor

Yağ tipi

40

Deutz D 2.9 L4 Stage IV Motor

Yağ tipi

40

Yağ tipi

40

Deutz D436 Motor

Yağ tipi

40

Yağ tipi

30

Bakım

Motor Yağı Seviyesinin Kontrol Edilmesi

Motor yağının uygun seviyede tutulması iyi bir motor

Aşağıdakilere Dikkat Edin ve Uyun:

 Operatör sadece, bu kılavuzda belirtilen rutin

bakım işlemlerini gerçekleştirecektir.

 Programlı bakım muayeneleri, üretici

talimatlarına uygun biçimde yalnızca kalifiye servis teknisyenleri tarafından yapılacaktır.

 Malzemeler kanuni düzenlemelere uygun şekilde

bertaraf edilecektir.

 Yalnızca Genie tarafından onaylanmış yedek

parçaları kullanın.

performansı ve hizmet ömrü için şarttır. Makinanın yağ seviyesi uygun değilken kullanılması, motor komponentlerinde hasara neden olabilir.

Not: Yağ seviyesini motor çalışmaz haldeyken kontrol edin.

1 Yağ seviye çubuğunu kontrol edin. Gerekirse yağ

ekleyin.

- soğuk koşullar

15W-

5W-

Bakım Sembolleri Lejantı

Talimatlarla anlatılmak istenenlerin açık bir şekilde açıklanmasına yardımcı olmak amacıyla bu kılavuzda aşağıdaki semboller kullanılmıştır. Bir bakım prosedürünün başlangıcında bu sembollerden biri veya daha fazlası yer alıyorsa, bunlar aşağıdaki anlamı vermektedir.

- soğuk koşullar

15W-

5W-

15W-

5W-

15W-

5W-

15W-

5W-

66 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Deutz 2011 L03i Motor

Yakıt Türü

(LSD)

Deutz TD2.9 Motor

Yakıt Türü

Ultra Düşük Kükürtlü Dizel (ULSD)

Deutz TCD 2.2L Stage V Motor

Yakıt Türü

Ultra Düşük Kükürtlü Dizel (ULSD)

Deutz D 2.9 L4 Stage IV Motor

Yakıt Türü

Ultra Düşük Kükürtlü Dizel (ULSD)

Deutz D436 Motor

Yakıt

Düşük Kükürtlü Dizel (LSD)

Weichai WP3.2 Motor

Yakıt Türü

Ultra Düşük Kükürtlü Dizel (ULSD)

Hidrolik yağı spesifikasyonları

Hidrolik yağı türü

Chevron Rando HD eşdeğeri

Bakım

Dizel Yakıt Özellikleri

Makinadan tatminkar bir performans alınabilmesi kaliteli yakıt kullanılmasına bağlıdır. İyi kaliteli bir yakıt kullandığınızda şu sonucu elde edersiniz: motorun ömrü uzar ve egzoz emisyonu seviyeleri kabul edilebilir düzeylere iner.

Her bir motor için minimum dizel yakıt gereklilikleri aşağıda listelenmiştir.

Türü

Düşük Kükürtlü Dizel

Hidrolik Yağı Seviyesinin Kontrol Edilmesi

Hidrolik yağının uygun seviyede tutulması makinanın çalıştırılması için şarttır. Hidrolik yağı seviyesinin uygun olmaması hidrolik komponentlere zarar verebilir. Günlük kontroller muayene eden kişinin, yağ seviyesindeki hidrolik sistem sorunlarına işaret edebilecek değişiklikleri tespit etmesine yardımcı olur.

1 Boomun toplanmış konumda olduğundan emin

olun.

2 Hidrolik yağı deposunun yan tarafındaki seviye

göstergesini gözle muayene edin.

Sonuç: Hidrolik yağı seviyesinin, seviye

göstergesinin üst 5 cm'lik bölümünde olması gerekir.

3 Gerekirse yağ ekleyin. Aşırı doldurmayın.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 67

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Bakım

Motor Soğutma Sıvısının Kontrol Edilmesi – Sıvı Soğutmalı Modeller

Motor soğutma sıvısının uygun seviyede tutulması motor hizmet ömrü bakımından son derece önemlidir. Yanlış soğutma suyu düzeyi motorun soğutma kapasitesini etkiler ve motor komponentlerine hasar verir. Günlük kontroller, muayene eden kişinin soğutma sıvısı düzeyindeki soğutma sistemi sorunlarına işaret edebilecek değişiklikleri belirlemesine yardımcı olur.

Yanma tehlikesi. Sıcak motor parçalarına ve

soğutma suyuna dikkat edin. Sıcak motor parçaları ve/veya soğutma suyuna temas edilmesi, ciddi yanıklara neden olabilir.

Yanma tehlikesi. Motor ve/veya radyatör çalışıyor

idiyse radyatör kapağını çıkartmayın. Basınç altındaki soğutma sıvısına temas edilmesi, ciddi yanıklara neden olabilir. Radyatör kapağını çıkarmadan önce motorun soğumasını bekleyin.

1 Soğutma sıvısı geri dönüş haznesindeki sıvı

seviyesini kontrol edin. Gerekirse sıvı ekleyin.

Sonuç: Sıvı seviyesi depodaki FULL (dolu)

işaretinde veya yan göstergede görülebilir olmalıdır.

Akülerin Kontrol Edilmesi

Makinadan yeterli performans elde edilmesi ve çalıştırma güvenliğinin sağlanması için akü durumunun iyi olması şarttır. Yetersiz sıvı düzeyi veya hasarlı kablo ve bağlantılar komponent hasarına veya tehlikeli durumların oluşmasına neden olabilir.

Elektrik çarpması tehlikesi. Sıcak veya akım

bulunan devrelerle temas, ölüme veya ağır yaralanmalara neden olabilir. Bütün yüzüklerinizi, saatlerinizi ve diğer takılarınızı çıkartın.

Bedensel yaralanma tehlikesi. Aküler asit içerir.

Akü asidinin dökülmesine izin vermeyin ve akü asidiyle temastan kaçının. Dökülen akü asidini sodyum bikarbonat ve suyla nötr hale getirin.

1 Koruyucu giysiler giyin ve gözlük takın.

2 Akü kablo bağlantılarının sıkı ve korozyonsuz

olmasına dikkat edin.

3 Akü tutma braketlerinin yerinde ve sabit

olduğundan emin olun.

Not: Akü kutuplarını (akü başlarını) koruyucu ve korozyonu önleyici sızdırmazlık maddelerinin eklenmesi akü kutuplarında ve kablolarda korozyonun önlenmesine yardımcı olur.

68 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Bakım

Programlı Bakım

Üç aylık, yıllık ve iki yıllık bakımlar ve devreye alma, bu makinanın servis ve bakım kılavuzlarında yer alan prosedürlere uygun biçimde, bu makinada bakım yapma konusunda yeterli eğitimi almış ve kalifiye bir kişi tarafından yapılmalıdır.

Üç aydan daha uzun bir süredir hizmet dışı kalmış makinalar, tekrar hizmete sokulmadan önce mutlaka üç aylık muayene işlemine tabi tutulmalıdır.

Makinanın kullanım ömrünün sonunda hizmet dışı bırakılarak bertaraf edilmesine dair her türlü yerel ve resmi mevzuata uyun. İlave bilgiler için ilgili Genie servis kılavuzuna bakın.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 69

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Model

S-60 XC

Azami çalışma yüksekliği

66 fit

20,29 m

Azami platform yüksekliği

60 fit

18,29 m

Yatay erişim, maksimum

48 fit 6 inç

14,8 m

Azami yük kapasitesi

bs

g

Maksimum yük kapasitesi, kısıtlanan

1000 lbs

454 kg

Azami rüzgar hızı

28 mph

12,5 m/sn

Platform rotasyonu

160°

Platform dengeleme

kendi kendine

dengeleme

Döner tabla dönüşü (derece)

360° daimi

Döner tabla kuyruk salınımı

4 fit 7,5 inç

1,41 m

Toplanmış haldeyken azami yükseklik

9 fit 2 inç

2,8 m

Boy, toplanmış halde

28 fit 7 inç

8,71 m

Genişlik, standart lastikler

nç

m

Dingil mesafesi

8 fit 2 inç

2,49 m

Zemin mesafesi, merkez

nç

m

Zemin mesafesi, aks

10 inç

25,4 cm

Dönme yarıçapı (içten)

10 fit 6 inç

3,2 m

Dönme yarıçapı (dıştan)

17 fit 10 inç

5,4 m

Platform ebatları,

6

72 inç x 30 inç

183 cm x 76 cm

Platform ebatları, 8

96 inç x 36 inç

244 cm x 91 cm

Kumandalar

12V DC Orantılı

Platformdaki AC prizi

standart

Sistem voltajı

12V

Hidrolik basınç, maksimum (boom fonksiyonları)

3000 psi

207 bar

Lastik ebatları

355/55D 625

Yakıt deposu kapasitesi

35 galon

132 litre

Hidrolik deposu kapasitesi

40 galon

151 litre

Ağırlık

22.930 lbs

10.401 kg

(Makina ağırlıkları opsiyon değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı için seri etiketine bakın.)

Ortamdaki çalışma sıcaklığı

20°F ila 120°F

29°C ila 49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

83 dBA

Platform iş istasyonundaki ses basıncı seviyesi

79 dBA

Garanti edilen ses gücü seviyesi

105 dBA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en yüksek karekök ortalaması 0,

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

Platform meyil yukarı konumda

%30

(17°)

Platform meyil aşağı konumda

%45

(24°)

Yan eğim

%25

(14°)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Sürüş hızı, toplanmış pozisyonda

ph

n

m/sa

n

Sürüş hızı, kaldırılmış veya uzatılmış durumda

0,68 mph

n

1,1 km/sa

n

Zemin yükü bilgileri

Azami lastik yükü

12.765 lbs

5790 kg

Lastik temas basıncı

90 psi

6,3 kg/cm2

Pa

Kaplanan zemin üzerindeki basınç

281 psf

1371 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca uygun güvenlik faktörleri ile

Spesifikasyonlar

fit (boy x en)

660 l

8 fit 2 i

16,3 i

300 k

2,49

41,4 c

5 m/sn2 değerini aşmaz.

5 m/sn2 değerini geçmez.

3,0 m

40 fit/9,1 s

40 fit/40 s

4,8 k

12,2 m/9,1 s

12,2 m/40 s

620 k

konfigürasyonlarına göre

-

70 S

13,44 k

kullanılmalıdır.

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie politikasıdır. Ürün spesifikasyonları önceden haber verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın değiştirilebilir.

-

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model

S-65 XC

Azami çalışma yüksekliği

71 fit

21,81 m

Azami platform yüksekliği

65 fit

19,81 m

Yatay erişim, maksimum

54 fit 2 inç

16,51 m

Azami yük kapasitesi

bs

g

Maksimum yük kapasitesi, kısıtlanan

1000 lbs

454 kg

Azami rüzgar hızı

28 mph

12,5 m/sn

Platform rotasyonu

160°

Platform dengeleme

kendi kendine

dengeleme

Döner tabla dönüşü (derece)

360° daimi

Döner tabla kuyruk salınımı

4 fit 7,5 inç

1,41 m

Toplanmış haldeyken azami yükseklik

9 fit 3 inç

2,81 m

Boy, toplanmış halde

32 fit

9,76 m

Genişlik, standart

nç

m

Dingil mesafesi

8 fit 2 inç

2,49 m

Zemin mesafesi, merkez

16,3 inç

41,4 cm

Zemin mesafesi, aks

10 inç

25,4 cm

Dönme yarıçapı (içten)

10 fit 6 inç

3,2 m

Dönme yarıçapı (dıştan)

17 fit 10 inç

5,4 m

Platform ebatları,

6

72 inç x 30 inç

183 cm x 76 cm

Platform ebatları, 8

96 inç x 36 inç

244 cm x 91 cm

Kumandalar

12V DC Orantılı

Platformdaki AC prizi

standart

Sistem voltajı

12V

Hidrolik basınç, maksimum (boom

3000 psi

207 bar

Lastik ebatları

355/55D 625

Yakıt deposu kapasitesi

35 galon

132 litre

Hidrolik deposu kapasitesi

40 galon

151 litre

Ağırlık

25.160 lbs

11.412 kg

(Makina ağırlıkları opsiyon konfigürasyonlarına göre değişiklik için seri etiketine bakın.)

Ortamdaki çalışma sıcaklığı

20°F ila 120°F

29°C ila 49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

83 dBA

Platform iş istasyonundaki ses basıncı seviyesi

79 dBA

Garanti edilen ses gücü seviyesi

BA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en yüksek karekök ortalaması 0,

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

Platform meyil yukarı konumda

%30

(17°)

Platform meyil aşağı konumda

%45

(24°)

Yan eğim

%25

(14°)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Sürüş hızı, toplanmış pozisyonda

3,0 mph

n

4,8 km/sa

n

Sürüş hızı, kaldırılmış veya uzatılmış durumda

0,68 mph

n

1,1 km/sa

n

Zemin yükü bilgileri

Azami lastik yükü

13.448 lbs

6100 kg

Lastik temas basıncı

90 psi

6,3 kg/cm2

Pa

Kaplanan zemin üzerindeki basınç

sf

2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca uygun güvenlik faktörleri ile kullanılmalıdır.

Spesifikasyonlar

660 l

300 k

105 d

5 m/sn2 değerini aşmaz.

5 m/sn2 değerini geçmez.

lastikler 8 fit 2 i

2,49

40 fit/9,1 s

12,2 m/9,1 s

fit (boy x en)

fonksiyonları)

göstermektedir. Makinanın spesifik olarak ağırlığı

40 fit/40 s

12,2 m/40 s

620 k

304 p

1483 kg/m

14,55 k

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie politikasıdır. Ürün spesifikasyonları önceden haber verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın değiştirilebilir.

-

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 71

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Model

S-60 TRAX

Azami çalışma yüksekliği

66 fit

20,29 m

Azami platform yüksekliği

60 fit

18,29 m

Yatay erişim, maksimum

48 fit 7 inç

14,8 m

Azami yük kapasitesi

bs

g

Maksimum yük kapasitesi, kısıtlanan

1000 lbs

454 kg

Azami rüzgar hızı

28 mph

12,5 m/sn

Platform rotasyonu

160°

Platform dengeleme

kendi kendine

dengeleme

Döner tabla dönüşü (derece)

360° daimi

Döner tabla kuyruk salınımı

4 fit 6 inç

1,37 m

Toplanmış haldeyken azami yükseklik

9 fit 3 inç

2,8 m

Boy, toplanmış halde

28 fit 7 inç

8,71 m

En, TRAX

nç

m

Dingil mesafesi

8 fit 2 inç

2,5 m

Zemin mesafesi, merkez

16,3 inç

41,4 cm

Zemin mesafesi, aks

10 inç

25,4 cm

Dönme yarıçapı (içten)

12,5 fit

3,48 m

Dönme yarıçapı (dıştan)

21 fit 4 inç

6,5 m

Platform ebatları,

6

72 inç x 30 inç

183 cm x 76 cm

Platform ebatları, 8

96 inç x 36 inç

244 cm x 91 cm

Kumandalar

12V DC Orantılı

Platformdaki AC prizi

standart

Sistem voltajı

12V

Hidrolik basınç, maksimum (boom fonksiyonları)

3000 psi

207 bar

Yakıt deposu kapasitesi

35 galon

132 litre

Hidrolik deposu kapasitesi

40 galon

151 litre

Ağırlık

26.840 lbs

12.174 kg

(Makina ağırlıkları opsiyon konfigürasyonlarına göre değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı için seri etiketine bakın.)

Ortamdaki çalışma

-20°F ila 120°F 29°C ila 49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

83 dBA

Platform iş istasyonundaki ses basıncı seviyesi

79 dBA

Garanti edilen ses gücü seviyesi

105 dBA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en yüksek karekök ortalaması 0,

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

Platform meyil yukarı konumda

%30

(17°)

Platform meyil aşağı konumda

%45

(24°)

Yan eğim

%25

(14°)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir.

İzin şasi eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Sürüş hızı, toplanmış pozisyonda

2,3 mph

n

3,7 km/sa

n

Sürüş hızı, kaldırılmış veya uzatılmış durumda

0,47 mph

n

0,76 km/sa

n

Zemin yükü bilgileri

Azami lastik yükü

13.616 lbs

6176 kg

Lastik temas basıncı

23 psi

1,61 kg/cm2

Pa

Kaplanan zemin üzerindeki basınç

266 psf

1297 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca uygun güvenlik faktörleri ile kullanılmalıdır.

Spesifikasyonlar

8 fit 5,7 i

fit (boy x en)

660 l

300 k

2,58

5 m/sn2 değerini aşmaz.

verilebilecek azami

5 m/sn2 değerini geçmez.

40 fit/12 s

40 fit/61 s

12,2 m/12 s

12,2 m/61 s

158 k

sıcaklığı

72 S

12,72 k

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie politikasıdır. Ürün spesifikasyonları önceden haber verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın değiştirilebilir.

-

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model

S-65 TRAX

Azami çalışma yüksekliği

71 fit

21,81 m

Azami platform yüksekliği

65 fit

19,81 m

Yatay erişim, maksimum

54 fit 2 inç

16,51 m

Azami yük kapasitesi

bs

g

Maksimum yük kapasitesi, kısıtlanan

1000 lbs

454 kg

Azami rüzgar hızı

28 mph

12,5 m/sn

Platform rotasyonu

160°

Platform dengeleme

kendi kendine

dengeleme

Döner tabla dönüşü (derece)

360° daimi

Döner tabla kuyruk salınımı

4 fit 6 inç

1,37 m

Toplanmış haldeyken azami yükseklik

9 fit 3 inç

2,81 m

Boy, toplanmış halde

32 fit

9,76 m

En, TRAX

nç

m

Dingil mesafesi

8 fit 2 inç

2,5 m

Zemin mesafesi, merkez

16,3 inç

41,4 cm

Zemin mesafesi, aks

10 inç

25,4 cm

Dönme yarıçapı (içten)

12,5 fit

3,48 m

Dönme yarıçapı (dıştan)

21 fit 4 inç

6,5 m

Platform ebatları,

6

72 inç x 30 inç

183 cm x 76 cm

Platform ebatları, 8

96 inç x 36 inç

244 cm x 91 cm

Kumandalar

12V DC Orantılı

Platformdaki AC prizi

standart

Sistem voltajı

12V

Hidrolik basınç, maksimum (boom fonksiyonları)

3000 psi

207 bar

Yakıt deposu kapasitesi

35 galon

132 litre

Hidrolik deposu kapasitesi

40 galon

151 litre

Ağırlık

29.000 lbs

13.154 kg

(Makina ağırlıkları opsiyon konfigürasyonlarına göre değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı için seri etiketine bakın.)

Ortamdaki çalışma sıcaklığı

-20° F ila 120°F 29° C ila 49° C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

83 dBA

Platform iş istasyonundaki ses basıncı seviyesi

79 dBA

Garanti edilen ses gücü seviyesi

105 dBA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en yüksek karekök ortalaması 0,

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

Platform meyil yukarı konumda

%30

(17°)

Platform meyil aşağı konumda

%45

(24°)

Yan eğim

%25

(14°)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Sürüş hızı, toplanmış pozisyonda

2,3 mph

n

3,7 km/sa

n

Sürüş hızı, kaldırılmış veya uzatılmış durumda

0,47 mph

n

0,76 km/sa

n

Zemin yükü bilgileri

Azami lastik yükü

14.656 lbs

6648 kg

Lastik temas basıncı

25 psi

1,76 kg/cm2

Pa

Kaplanan zemin üzerindeki basınç

285 psf

1392 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca uygun güvenlik faktörleri ile kullanılm

Spesifikasyonlar

8 fit 5,7 i

fit (boy x en)

660 l

300 k

2,58

5 m/sn2 değerini aşmaz.

5 m/sn2 değerini geçmez.

40 fit/12 s

40 fit/61 s

12,2 m/12 s

12,2 m/61 s

170 k

Parça No. 1312109TRGT S

13,66 k

alıdır.

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie politikasıdır. Ürün spesifikasyonları önceden haber verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın değiştirilebilir.

-

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 73

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Model

S-60 HF

Azami çalışma yüksekliği

66 fit 2 inç

20,33 m

Azami platform yüksekliği

60 fit 2 inç

18,33 m

Yatay erişim, maksimum

46 fit 7 inç

14,21 m

Azami yük kapasitesi

bs

g

Maksimum yük kapasitesi, kısıtlanan

1000 lbs

454 kg

Azami rüzgar hızı

28 mph

12,5 m/sn

Platform rotasyonu

160°

Platform dengeleme

kendi kendine

dengeleme

Döner tabla dönüşü (derece)

360° daimi

Döner tabla kuyruk salınımı

4 fit 6 inç

1,38 m

Toplanmış haldeyken azami yükseklik

9 fit 4 inç

2,85 m

Boy, toplanmış halde

28 fit 7 inç

8,71 m

Genişlik, zemine yüksek lastikler

nç

m

Dingil mesafesi

8 fit 2 inç

2,5 m

Zemin mesafesi, merkez

17,3 inç

44 cm

Zemin mesafesi, aks

11 inç

28 cm

Dönme yarıçapı (içten)

10 fit 10 inç

3,29 m

Dönme yarıçapı (dıştan)

18 fit 3 inç

5,57 m

Platform ebatları,

6

72 inç x 30 inç

183 cm x 76 cm

Platform ebatları, 8

96 inç x 36 inç

244 cm x 91 cm

Kumandalar

12V DC Orantılı

Platformdaki AC prizi standart

Sistem voltajı

12V

Hidrolik basınç, maksimum (boom

3000 psi

207 bar

Lastik ebatları

41/18LL x 22,5, 20 diş

Yakıt deposu kapasitesi

35 galon

132 litre

Hidrolik deposu kapasitesi

40 galon

151 litre

Ağırlık

bs

g

(Makina ağırlıkları opsiyon konfigürasyonlarına göre değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı için seri etiketine bakın.)

Ortamdaki çalışma sıcaklığı

-20°F ila 120°F 29°C ila 49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

83 dBA

Platform iş istasyonundaki ses basıncı seviyesi

79 dBA

Garanti edilen ses gücü seviyesi

105 dBA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en yüksek karekök ortalaması 0,

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

Platform meyil yukarı konumda

%25

(14°)

Platform meyil aşağı konumda

%45

(24°)

Yan eğim

%25

(14°)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi eğimi

“Eğim Sensörü Etkinleştirme

Ayarları” bölümüne bakın

Sürüş hızları

Sürüş hızı, toplanmış pozisyonda

3,0 mph

n

4,8 km/sa

n

Sürüş hızı, kaldırılmış veya uzatılmış durumda

0,45 mph

n

0,7 km/sa

n

Zemin yükü bilgileri

Azami lastik yükü

12.004 lbs

5445 kg

Lastik temas basıncı

100 psi

7,03 kg/cm2

Pa

Kaplanan zemin üzerindeki basınç

260 psf

1268 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca uygun güvenlik faktörleri ile

Spesifikasyonlar

600 l

272 k

5 m/sn2 değerini aşmaz.

5 m/sn2 değerini geçmez.

batmama özelliği

8 fit 5 i

2,55

40 fit/9,1 s

40 fit/61 s

12,2 m/9,1 s

12,2 m/61 s

fit (boy x en)

fonksiyonları)

22.224 l

-

10.081 k

690 k

12,44 k

kullanılmalıdır.

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie politikasıdır. Ürün spesifikasyonları önceden haber verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın değiştirilebilir.

74 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model

S-65 HF

Azami çalışma yüksekliği

71 fit 2 inç

21,86 m

Azami platform yüksekliği

65 fit 2 inç

19,86 m

Yatay erişim, maksimum

51 fit 2 inç

15,6 m

Azami yük kapasitesi

bs

g

Maksimum yük kapasitesi, kısıtlanan

1000 lbs

454 kg

Azami rüzgar hızı

28 mph

12,5 m/sn

Platform rotasyonu

160°

Platform dengeleme

kendi kendine

dengeleme

Döner tabla dönüşü (derece)

360° daimi

Döner tabla kuyruk salınımı

4 fit 6 inç

1,38 m

Toplanmış haldeyken azami yükseklik

9 fit 4 inç

2,85 m

Boy, toplanmış halde

32 fit

9,76 m

Genişlik, zemine batmama özelliği yüksek lastikler

nç

m

Dingil mesafesi

8 fit 2 inç

2,5 m

Zemin mesafesi, merkez

17,3 inç

44 cm

Zemin mesafesi, aks

11 inç

28 cm

Dönme yarıçapı (içten)

10 fit 10 inç

3,29 m

Dönme yarıçapı (dıştan)

18 fit 3 inç

5,57 m

Platform ebatları, 6 fit (boy x en)

72 inç x 30 inç

183 cm x 76 cm

Platform ebatları, 8 fit (boy x en)

96 inç x 36 inç

244 cm x 91 cm

Kumandalar

12V DC Orantılı

Platformdaki AC prizi standart

Sistem voltajı

12V

Hidrolik basınç, maksimum (boom fonksiyonları)

3000 psi

207 bar

Lastik ebatları

41/18LL x 22,5, 20 diş

Yakıt deposu kapasitesi

35 galon

132 litre

Hidrolik deposu kapasitesi

40 galon

151 litre

Ağırlık

bs

g

(Makina ağırlıkları opsiyon konfigürasyonlarına göre değişiklik göstermektedir. Makinanın spesifik olarak ağırlığı için seri etiketine bakın.)

Ortamdaki çalışma sıcaklığı

-20°F ila 120°F 29°C ila 49°C

Havaya yayılan ses emisyonları

Zemin iş istasyonundaki ses basıncı seviyesi

83 dBA

Platform iş istasyonundaki ses basıncı seviyesi

79 dBA

Garanti edilen ses gücü seviyesi

105 dBA

El/kol sisteminin maruz kaldığı toplam vibrasyon düzeyi 2,

Tüm vücudun maruz kaldığı ağırlıklı ivmelenmenin en yüksek karekök ortalaması 0,

Maksimum eğim oranı, toplanmış konumda, 4WD (tekerlekten çekişli)

Platform meyil yukarı konumda

%25

(14°)

Platform meyil aşağı konumda

%45

(24°)

Yan eğim

%25

(14°)

Not: Meyil derecesi, platformda bir kişi varken zemin koşullarına ve yeterli çekiş gücüne bağlıdır. İlave platform ağırlığı eğim derecesini azaltabilir.

İzin verilebilecek azami şasi eğimi

“Eğim Sensörü

Etkinleştirme Ayarları”

bölümüne bakın

Sürüş hızları

Sürüş hızı, toplanmış pozisyonda

3,0 mph

n

4,8 km/sa

n

Sürüş hızı, kaldırılmış veya uzatılmış durumda

0,45 mph

n

0,7 km/sa

n

Zemin yükü bilgileri

Azami lastik yükü

12.840 lbs

5824 kg

Lastik temas

si

2

Pa

Kaplanan zemin üzerindeki basınç

281 psf

1373 kg/m2

Pa

Not: Zemin yükü bilgileri yaklaşık olarak verilmiştir ve farklı opsiyon konfigürasyonlarını kapsamamaktadır. Yalnızca uygun güvenlik faktörleri ile kullanıl

Spesifikasyonlar

600 l

272 k

5 m/sn2 değerini aşmaz.

5 m/sn2 değerini geçmez.

8 fit 5 i

2,55

40 fit/9,1 s

12,2 m/9,1 s

24.454 l

-

11.092 k

basıncı 100 p

40 fit/61 s

12,2 m/61 s

7,03 kg/cm

690 k

13,47 k

malıdır.

Ürünlerimizin sürekli olarak geliştirilmesi bir Genie politikasıdır. Ürün spesifikasyonları önceden haber verilmeksizin veya herhangi bir yükümlülüğe tabi olmaksızın değiştirilebilir.

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 75

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Maksimum platform kapasitesi

1

100

45

2

66

30

Dikey Değerler

Yatay Değerler

3

-

13

-

4

0

14

0

5

1

3,0

15

1

3,0

6

2

6,

16

2

6,

7

3

9,1

17

3

9,1

8

4

12,1

18

4

12,1

9

5

15,2

19

5

15,2

10

6

18,2

20

6

18,2

11

7

21,3

12

8

24,3

Spesifikasyonlar

S-60 XC ve S-60 Trax Hareket Aralığı Şeması

0 lbs

10 fit

fit

0 fit

4 kg

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

4 m

9 m

0 lbs

10 fit

fit

0 fit

0 kg

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

76 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Maksimum platform kapasitesi

1

100

45

2

66

30

Dikey Değerler

Yatay Değerler

3

-

14

-

4

-

15

0

5

0

16

1

3,0

6

1

3,0

17

2

6,

7

2

6,

18

3

9,1

8

3

9,1

19

4

12,1

9

4

12,1

20

5

15,2

10

5

15,2

21

6

18,2

11

6

18,2

12

7

21,3

13

8

24,3

Spesifikasyonlar

S-65 XC ve S-65 Trax Hareket Aralığı Şeması

0 lbs

20 fit

10 fit

fit

0 fit

4 kg

6,1 m

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

4 m

9 m

0 lbs

10 fit

fit

0 fit

0 kg

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 77

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Maksimum platform kapasitesi

1

100

45

2

60

27

Dikey Değerler

Yatay Değerler

3

-

14

-

4

0

15

0

5

1

3,0

16

1

3,0

6

2

6,

17

2

6,

7

3

9,1

18

3

9,1

8

4

12,1

19

4

12,1

9

5

15,2

20

5

15,2

10

6

18,2

21

6

18,2

11

7

21,3

12

8

24,3

13

9

27,4

Spesifikasyonlar

S-60 HF Hareket Aralığı Şeması

0 lbs

10 fit

fit

0 fit

4 kg

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

4 m

9 m

3 m

0 lbs

10 fit

fit

0 fit

2 kg

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

78 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Maksimum platform kapasitesi

1

100

45

2

60

27

Dikey Değerler

Yatay Değerler

3

-

14

-

4

0

15

0

5

1

3,0

16

1

3,0

6

2

6,

17

2

6,

7

3

9,1

18

3

9,1

8

4

12,1

19

4

12,1

9

5

15,2

20

5

15,2

10

6

18,2

21

6

18,2

11

7

21,3

12

8

24,3

13

9

27,4

Spesifikasyonlar

S-65 HF Hareket Aralığı Şeması

0 lbs

10 fit

fit

0 fit

4 kg

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

0 lbs

2 kg

10 fit

fit

0 fit

3,05 m

m

5 m

1 m

4 m

9 m

4 m

9 m

4 m

9 m

3 m

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 79

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Spesifikasyonlar

Contents of EC Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field> issued by:

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

80 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Coun

Model: <model name>

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer:

Authorized Representative:

Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands

Empowered signatory:

Place of Issue: <variable field> Date of Issue: <variable field>

Spesifikasyonlar

Contents of EC Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives:

1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.

2. EC Directive EMC: 2014/30/EU, under consideration of harmonized European standard EN 61000-6-2 and EN 61000-6-4

3. EC Directive 2000/14/EC, Noise Directive, under consideration of Annex V and harmonized standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

try of Manufacture: <variable field>

<Manufacturer’s name>

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 81

Kullanım Kılavuzu İkinci Edisyon • Üçüncü Baskı

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model: <model

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

Spesifikasyonlar

Contents of UK Declaration of Conformity - 1

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type-examination certificate <variable field> issued by:

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

name>

Maltings

82 S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ Parça No. 1312109TRGT

İkinci Edisyon • Üçüncü Baskı Kullanım Kılavuzu

Model / Type: <machine type>

Manufacture Date: <variable field>

Description: <machine classification>

Country of Manufacture: <variable field>

Model:

Net Installed Power: <only for IC machines>

Serial Number: <variable field>

Guaranteed Sound Power Level: <only for IC machines>

VIN: <where applicable>

Manufacturer: <Manufacturer’s name>

Authorized Representative: Genie UK Ltd The Wharf Road Grantham NG31 6BH

Empowered signatory:

Place of Issue: <variable field>

Date of Issue: <variable field>

S®-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™

Parça No. 1312109TRGT

Kullanım Kılavuzu

İkinci Edisyon • Üçüncü Baskı

Spesifikasyonlar

Contents of UK Declaration of Conformity - 2

<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation:

1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11. (2) (a) with reference to designated standard EN 280:2013+A1:2015

2. Electromagnetic Compatibility Regulations 2016 (SI 2016/1091) as amended (SI 2017/1206, SI 2019/696) under consideration of designated standard EN 61000-6-2 and EN 61000-6-4

3. Noise Emissions in the Environment by Equipment for use Outdoors Regulations 2001 (SI 2001/1701) as amended (SI 2001/3958, SI 2005/3525, 2015/98) under consideration of Annex V and designated standard EN ISO 3744, internal combustion engine only.

Test Report: This machine has been tested and passed the following categories prior to entering the market:

1. BRAKES: Brakes working properly in forward and reverse.

2. OVERLOAD: Overload tested at XXX% rated load.

3. FUNCTIONAL: Smooth operation at XXX% rated load.

4. FUNCTIONAL: All safety devices working correctly.

5. FUNCTIONAL: Speeds set within permitted specification.

Maltings

Parça No. 1312109TRGT S

®

-60/65 XC™ S®-60/65 HF S®-60/65 TRAX™ 83

Genie S®-60 TRAX™ / S®-65 TRAX™ Operator's Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
