Operatora rokasgrāmata

60 TRAX 65 TRAX

ar apkopes informāciju

Oriģinālo instrukciju tulkojums Fifth Edition First Printing Part No. 1261733LV

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Front Matter

Saturs

Ievads.................................................................... 1

Simbolu un risku ilustrāciju definīcijas .................. 4

Vispārīga drošība .................................................. 6

Individuālā drošība ................................................ 9

Darba zonas drošība ........................................... 10

Simbols ............................................................... 19

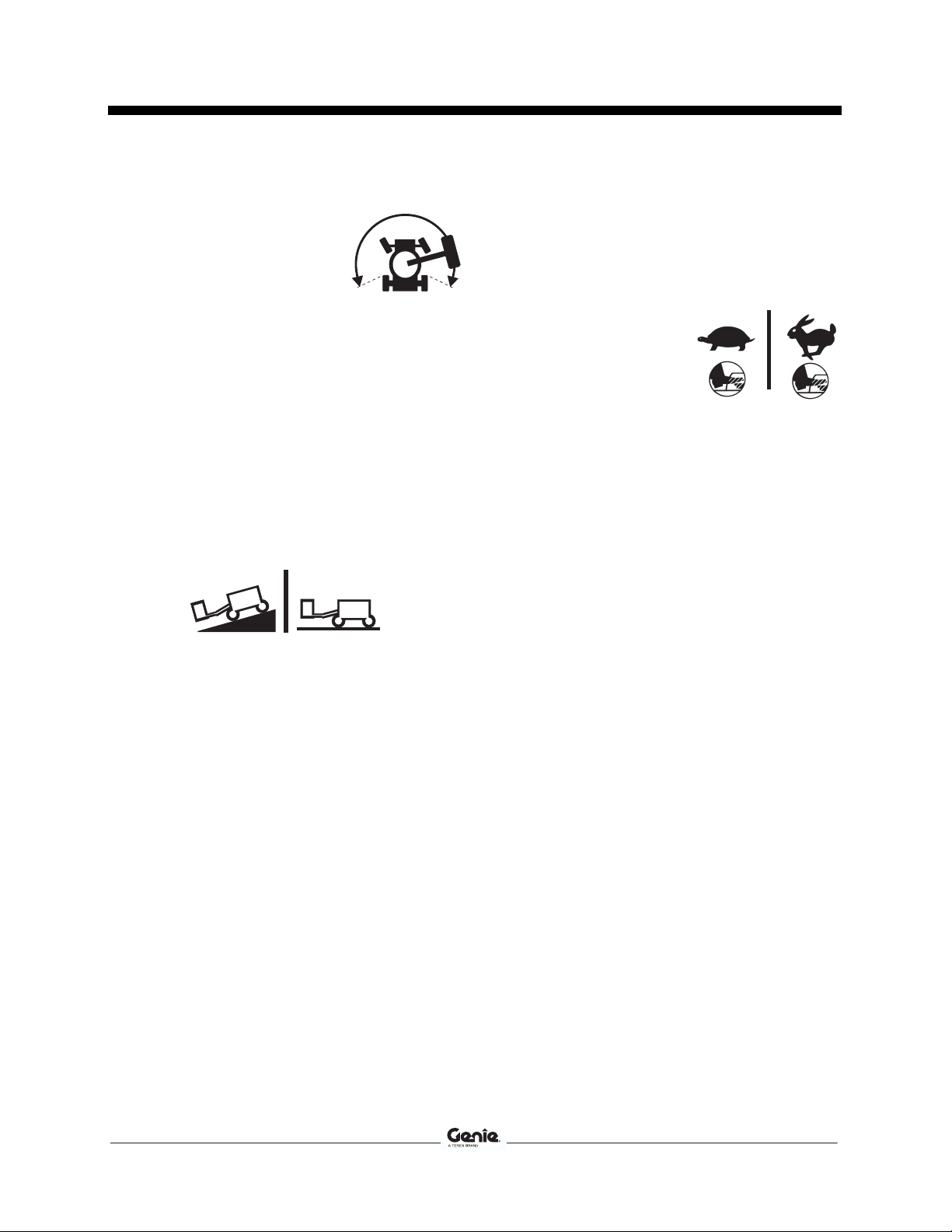

Vadības ierīces ................................................... 20

Pārbaudes ........................................................... 28

Ekspluatācijas instrukcijas .................................. 38

Transportēšanas un celšanas instrukcijas .......... 49

Apkope ................................................................ 52

Specifikācijas ...................................................... 55

Piektais izdevums: pirmais iespiedums, 2015. gada janvāris

Genie un “S” ir Terex South Dakota, Inc. reģistrēta prečzīme ASV un daudzās citās valstīs.

tbilst EK direktīvai 2006/42/EK

Skatiet EK atbilstības deklarāciju

S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ievads

Par šo rokasgrāmatu

Paredzētais lietojums

Genie pateicas, ka izvēlējāties mūsu mašīnu sava darba veikšanai. Mūsu galvenā prioritāte ir lietotāja drošība, ko vislabāk var īstenot ar kopīgiem centieniem. Šī grāmata ir ekspluatācijas un ikdienas tehniskās apkopes rokasgrāmata Genie mašīnas lietotājam vai operatoram.

Šī rokasgrāmata ir jāuzskata kā neatņemama jūsu mašīnas komplektācijas sastāvdaļa un tai vienmēr ir jāatrodas mašīnā. Ja jums ir jebkādi jautājumi, sazinieties ar Genie.

Sērijas numurs iespiests uz šasijas

Sērijas uzlīme atrodas

zem pārsega

Šo mašīnu paredzēts izmantot tikai tam, lai celtu personālu ar tam nepieciešamajiem instrumentiem un materiāliem darbam augstumā.

Biļetena iedalījums un atbilstība

Drošība produkta lietotājiem ir svarīgākais faktors Genie. Lai sniegtu svarīgu drošības un produkta informāciju izplatītājiem un mašīnu īpašniekiem, Genie izmanto dažādus biļetenus.

Biļetenos ietvertā informācija ir saistīta ar speciālām mašīnām, izmantojot mašīnas modeļa un sērijas numuru.

Biļetenu sadalījuma pamatā ir jaunāko īpašnieku ieraksti, arī ar tiem saistītie izplatītāji, tāpēc ir svarīgi reģistrē savu mašīnu un uzturēt savu kontaktinformāciju atjauninātu.

Lai nodrošinātu personāla drošī mašīnas darbību pastāvīgi uzticamu, pārliecinieties par norādītās darbības pareizību attiecīgajā biļetenā.

bu un savas

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ievads

Sazināšanās ar ražotāju

Reizēm var būt nepieciešams sazināties ar Genie. Kad jūs to darāt, esiet gatavs sniegt savas mašīnas modeļa numuru un sērijas numuru kopā ar savu vārdu un kontaktinformāciju. Minimāli nepieciešamais, lai sazinātos ar Genie:

Ziņojums par negadījumu

Jautājumi par produktu pielietojumu un drošību

Standarti un noteikumiem atbilstības informācija

Pašreizējā īpašnieka atjauninājumi, piemēram, par mašīnas īpašnieka maiņu vai izmaiņām savā kontaktinformācijā. Skatīt zemāk parādīto īpašumtiesību nodošanu.

Īpašumtiesību nodošana

Dažu minūšu veltīšana, lai atjauninātu īpašniekam informāciju, nodrošinās to, ka jūs saņemsiet svarīgu drošības, tehniskās apkopes un ekspluatācijas informāciju attiecībā uz savu mašīnu.

Lūdzu, reģistrēt savu mašīnu, apmeklējot mūs interneta vietnē www.genielift.com vai zvanot mums pa bezmaksas tālruni 1-800-536-1800.

Bīstami

Neievērojot šajā rokasgrāmatā sniegtās instrukcijas un drošības noteikumus, var izraisīt nāvi vai smagus ievainojumus.

Nedarbiniet, ja:

 neesat apguvis mašīnas drošas ekspluatācijas

un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.

Izprotiet un iepazīstiet drošības noteikumus, pirms pārejat uz nākamo sadaļu.

2 Vienmēr veiciet pirmsekspluatācijas pārbaudi. 3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes. 4 Pārbaudiet darba vietu. 5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

 Jums ir jāizlasa, jāizprot un jāievēro ražotāja

instrukcijas un drošības noteikumi, drošības un operatora rokasgrāmatas, kā arī mašīnas uzlīmes.

 Jums ir jāizlasa, jāizprot un jāievēro darba

devēja drošības noteikumi un darba vietas noteikumi.

 Jums ir jāizlasa, jāizprot un jāievēro visi

saistošie valsts noteikumi.

 Jums jābūt pareizi apmācītam, lai droši

darbinātu mašīnu.

2 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ievads

Drošības zīmju apkope

Nomainiet jebkādas bojātas drošības zīmes vai kuru trūkst. Vienmēr paturiet prātā operatora drošību. Izmantojiet maigas ziepes un ūdeni, lai tīrītu drošības zīmes. Neizmantojiet tīrīšanas līdzekļus uz šķīdinātāja bāzes, jo tie var sabojāt drošības zīmju materiālu.

Risku klasifikācija

Uzlīmēs uz šīs mašīnas ir izmantoti simboli, krāsu kods un signālvārdi, lai identificētu šos riskus:

Drošības brīdinājuma simbols – izmantots, lai brīdinātu jūs par

ŅEMIET VĒRĀ

potenciāliem ievainojumu gūšanas riskiem. Ievērojiet visus drošības ziņojumus, kas ir pie šī simbola, lai novērstu iespējamus ievainojumus vai nāvi.

Norāda uz bīstamu situāciju, kas,

a no tās neizvairās, izraisīs nāvi

vai smagus ievainojumus.

Norāda uz bīstamu situāciju, kas,

a no tās neizvairās, var izraisīt

nāvi vai smagus ievainojumus.

Norāda uz bīstamu situāciju, kas,

a no tās neizvairās, var radīt vieglus vai vidēji smagus ievainojumus.

Norāda uz īpašuma sabojāšanas risku.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Simbolu un risku ilustrāciju definīcijas

Ugunsgrēka risks Sprādziena risks Sprādziena risks

Ugunsdzēšamais aparāts

Nesmēķēt Sprādziena risks Strāvas trieciena risks

Neizmantojiet ētera vai citas augstas enerģijas iedarbināšanas palīgierīces mašīnām, kas aprīkotas ar kvēlsvecēm.

Nesmēķēt. Neizmantot liesmu. Izslēgt dzinēju.

Uzturiet vajadzīgo attālumu

Apgāšanās risks Apgāšanās risks Apgāšanās risks Apgāšanās risks

Nomainiet riepas ar tādas pašas specifikācijas riepām.

Slodze uz riteni Vēja ātrums

Maksimālā kravnesība

Manuālais spēks

Metināšanas iekārtas svars samazina celtspēju

4 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Simbolu un risku ilustrāciju definīcijas

Piestiprināšanas punkts

Celšanas punkts

Kodīga skābe.

Ar krāsām apzīmētās virzienu bultiņas

Strāvas trieciena risks

Korekcijas procedūra, ja paceltā pozīcijā atskan sasvēršanās trauksmes signāls.

Izvairieties no saskares

Platformas piestiprināšanas instrukcijas

Nevadāmas darbības risks

Celšanas un piestiprināšanas instrukcijas

Sadursmes risks Sadursmes risks

Atvienojiet akumulatoru

Sprieguma nomināls strāvas padevei uz platformu

Troses stiprināšanas punkts

Spiediena nomināls gaisa līnijai uz platformu

Platforma slīpumā uz leju:

1 Ievilkt izlici. 2 Nolaist izlici.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Platforma slīpumā uz augšu:

1 Nolaist izlici. 2 Ievilkt izlici.

Izlasiet operatora rokasgrāmatu

Izlasiet apkopes rokasgrāmatu

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

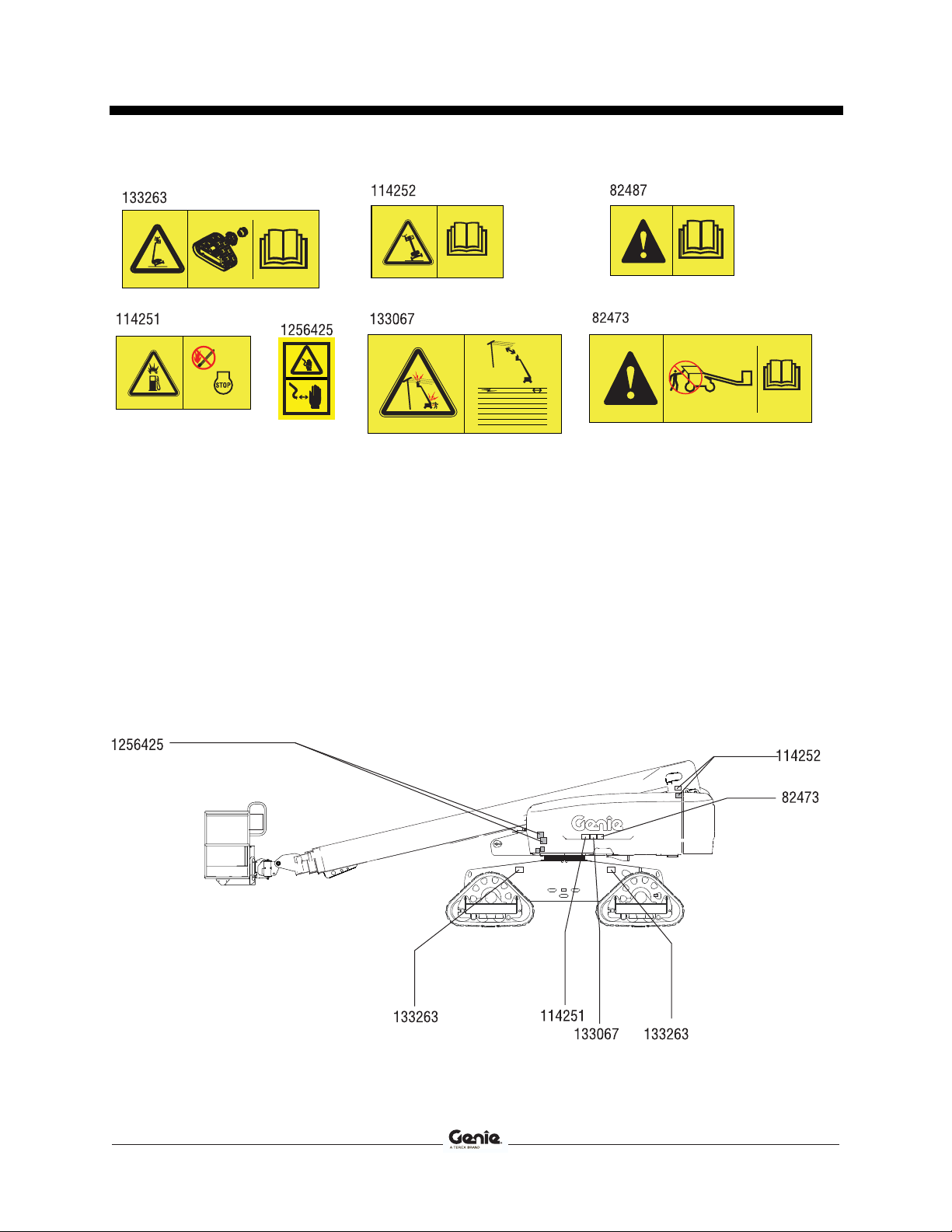

Vispārīga drošība

133263 A

114251 A

133067 A

114252 A

0 to 50KV 3.0 m

50 to 200KV 4.6 m

200 to 350KV 6.1 m

350 to 500KV 7.6 m

500 to 750KV 10.6 m

750 to 1000KV 13.7 m

82473 B

82487 B

6 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

400 N

227 kg

12.5 m/sec

Vispārīga drošība

82487 B

114473 A

0 to 50KV 3.0 m

50 to 200KV 4.6 m

200 to 350KV 6.1 m

350 to 500KV 7.6 m

500 to 750KV 10.6 m

133067 A

750 to 1000KV 13.7 m

227 kg

12.5 m/sec

400 N

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Vispārīga drošība

133263 A

114251 A

133067 A

114252 A

0 to 50KV 3.0 m

50 to 200KV 4.6 m

200 to 350KV 6.1 m

350 to 500KV 7.6 m

500 to 750KV 10.6 m

750 to 1000KV 13.7 m

82473 B

82487 B

8 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Individuālā drošība

Personāla pretnokrišanas aizsardzība

Izmantojot šo mašīnu, ir nepieciešams individuālais pretnokrišanas aizsardzības aprīkojums (PFPE).

Darbiniekiem jāizmanto drošības josta vai uzkabe saskaņā ar valstī pieņemtajiem noteikumiem. Pievienojiet siksnu enkurstiprinājumam, kas atrodas uz platformas.

Operatoriem ir jāievēro darba devēja, darba zonas un valsts noteikumi attiecībā uz individuālo aizsarglīdzekļu izmantošanu.

Visam PFPE aprīkojumam ir jāatbilst saistošajiem valstī pieņemtajiem noteikumiem, un tas ir jāpārbauda un jāizmanto saskaņā ar PFPE ražotāja norādījumiem.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Darba zonas drošība

Attēli šajā rokasgrāmatā var parādīt izlici ar riepām un riteņiem, nevis kāpurķēdēm. Visa drošības informācija un ekspluatācijas instrukcijas tāpat attiecas uz S-60 TRAX un S-65 TRAX, pat ja attēlā nav attēlotas kāpurķēdes.

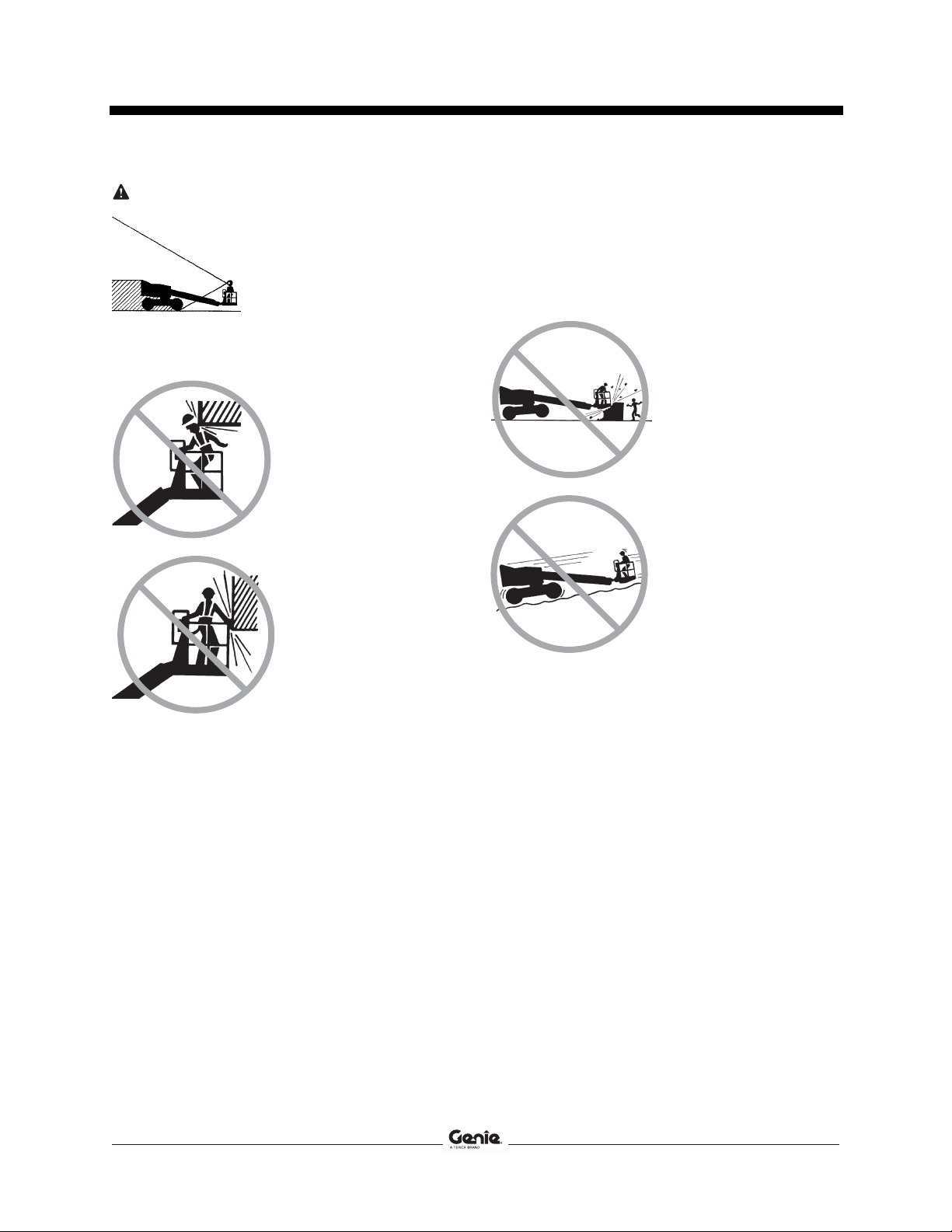

Strāvas trieciena risks

Šī mašīna nav elektriski izolēta un nenodrošina aizsardzību no kontakta ar strāvu vai tās tuvuma radīta riska.

Ievērojiet visus vietējos un valsts noteikumus attiecībā uz nepieciešamo attālumu no elektrolīnijām. Jāievēro minimālais attālums, kas norādīts turpmākajā tabulā.

Nodrošiniet telpu platformas kustībai, ņemiet vērā elektrolīniju šūpošanos vai kustību un stipru vai brāzmainu vēju.

Uzturieties drošā attālumā no mašīnas, ja tā skar aktīvas elektrolīnijas. Personāls uz zemes vai platformā nedrīkst skart vai darbināt mašīnu, kamēr aktīvās elektrolīnijas nav atslēgtas.

Nedarbiniet mašīnu zibens un vētru laikā.

Neizmantojiet mašīnu kā pamatni metināšanai.

Apgāšanās riski

Līnijas spriegums Nepieciešamais attālums

0 līdz 50 kV 3,05 m 50 līdz 200 kV 4,60 m 200 līdz 350 kV 6,10 m 350 līdz 500 kV 7,62 m 500 līdz 750 kV 10,67 m 750 līdz 1000 kV 13,72 m

Darbinieki, aprīkojums un materiāli nedrīkst pārsniegt platformas maksimālo celtspēju.

Maksimālā platformas celtspēja Maksimālā platformas S-60 TRAX celtspēja

ar 1,8 m platformu un pareiza pretsvara konfigurācija

Maksimālais darbinieku skaits

S-60 TRAX 340 kg celtspējas izlice:

nepievienojiet 340 kg nominālās celtspējas platformu mašīnām ar citu nominālo noslodzi. Maksimālo nominālo noslodzi skatiet sērijas uzlīmē.

227 kg 340 kg

10 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Papildaprīkojuma un piederumu, piemēram, cauruļu sastatņu, paneļu sastatņu un metināšanas ierīču svars samazina platformas aprēķināto celtspēju, un tas ir jāatskaita no platformas kopējās celtspējas. Skatiet uzlīmes par papildaprīkojumu un piederumiem.

Ja izmantojat piederumus, izlasiet, saprotiet un ievērojiet kopā ar piederumiem sniegtās uzlīmes, instrukcijas un rokasgrāmatas.

Neceliet vai neizbīdiet izlici,

a mašīna neatrodas uz stingras, horizontālas virsmas.

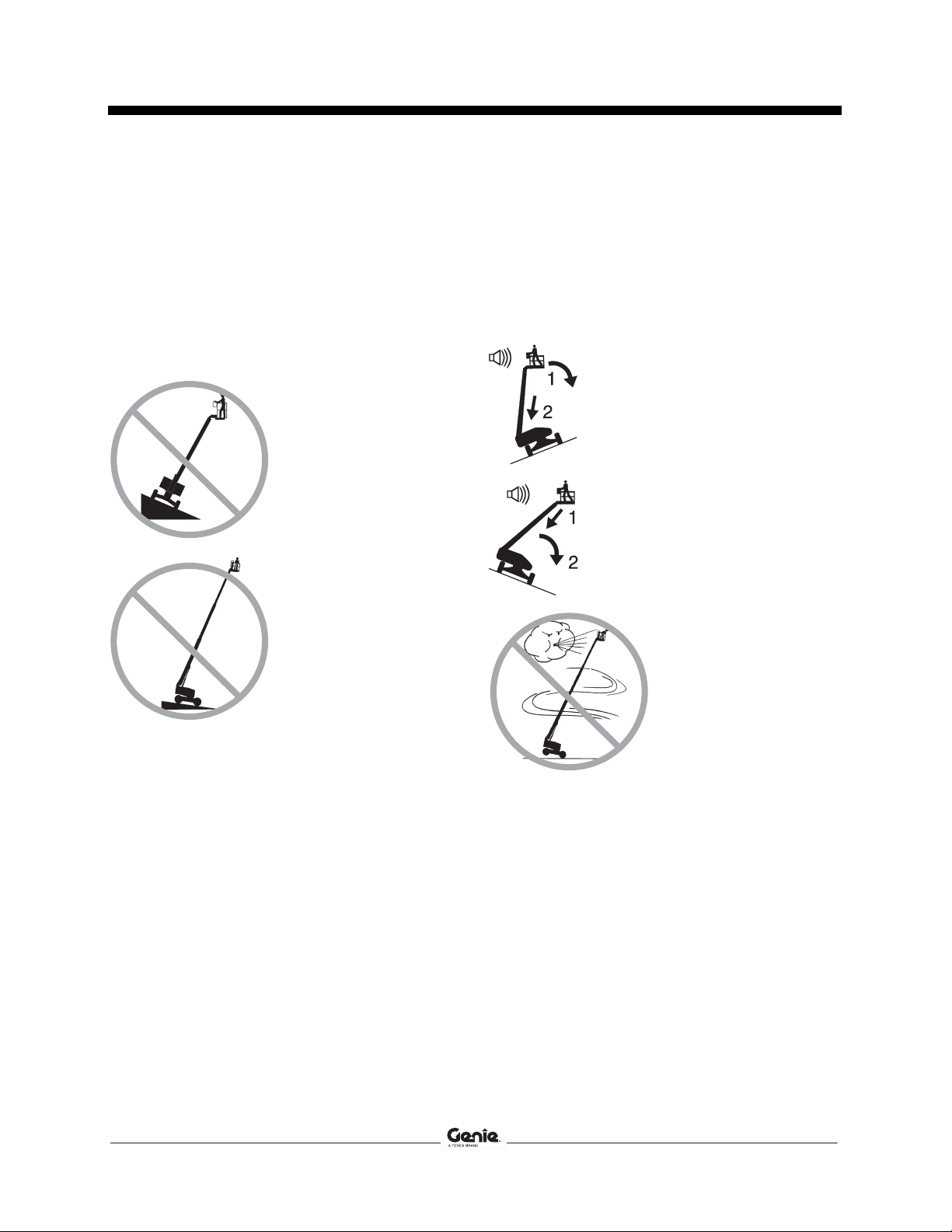

Ja sasvēršanās trauksme skan, kad platforma ir pacelta, esiet īpaši uzmanīgs: iedegsies indikators “mašīna nav līmenī”, un piedziņas funkcija vienā vai abos virzienos nedarbosies. Nosakiet izlices stāvokli uz nogāzes, kā norādīts turpmāk. Pirms pārvietošanas uz stingras, līdzenas virsmas ievērojiet norādītos darbības soļus, lai nolaistu izlici. Nepagrieziet izlici nolaišanas laikā.

Ja sasvēršanās trauksme skan, kad platforma ir slīpumā uz augšu:

1 Nolaidiet izlici. 2 Ievelciet izlici.

Ja sasvēršanās trauksme skan, kad platforma ir slīpumā uz leju:

1 Ievelciet izlici.

Nepaļaujieties uz sasvēršanās signālu kā līmeņa indikatoru. Sasvēršanās trauksme uz platformas skan tikai tad, kad mašīna ir lielā slīpumā.

2 Nolaidiet izlici.

Nepaceliet izlici, kad vēja ātrums var pārsniegt 12,5 m/s. Ja vēja ātrums pārsniedz 12,5 m/s, kad izlice ir pacelta, nolaidiet izlici un neturpiniet izmantot maš

īnu.

Nedarbiniet mašīnu stiprā vai brāzmainā vējā. Nepalieliniet platformas vai kravas virsmas platību. Platības palielināšana, kas pakļauta vēja iedarbībai, samazinās mašīnas stabilitāti.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Darba zonas drošība

Esiet ļoti uzmanīgs un pārvietojieties lēnām, braucot ar mašīnu pārvadāšanas pozīcijā pa nelīdzenu virsmu, gružiem, nestabilām vai slidenām virsmām, kā arī tuvu atverēm un malām.

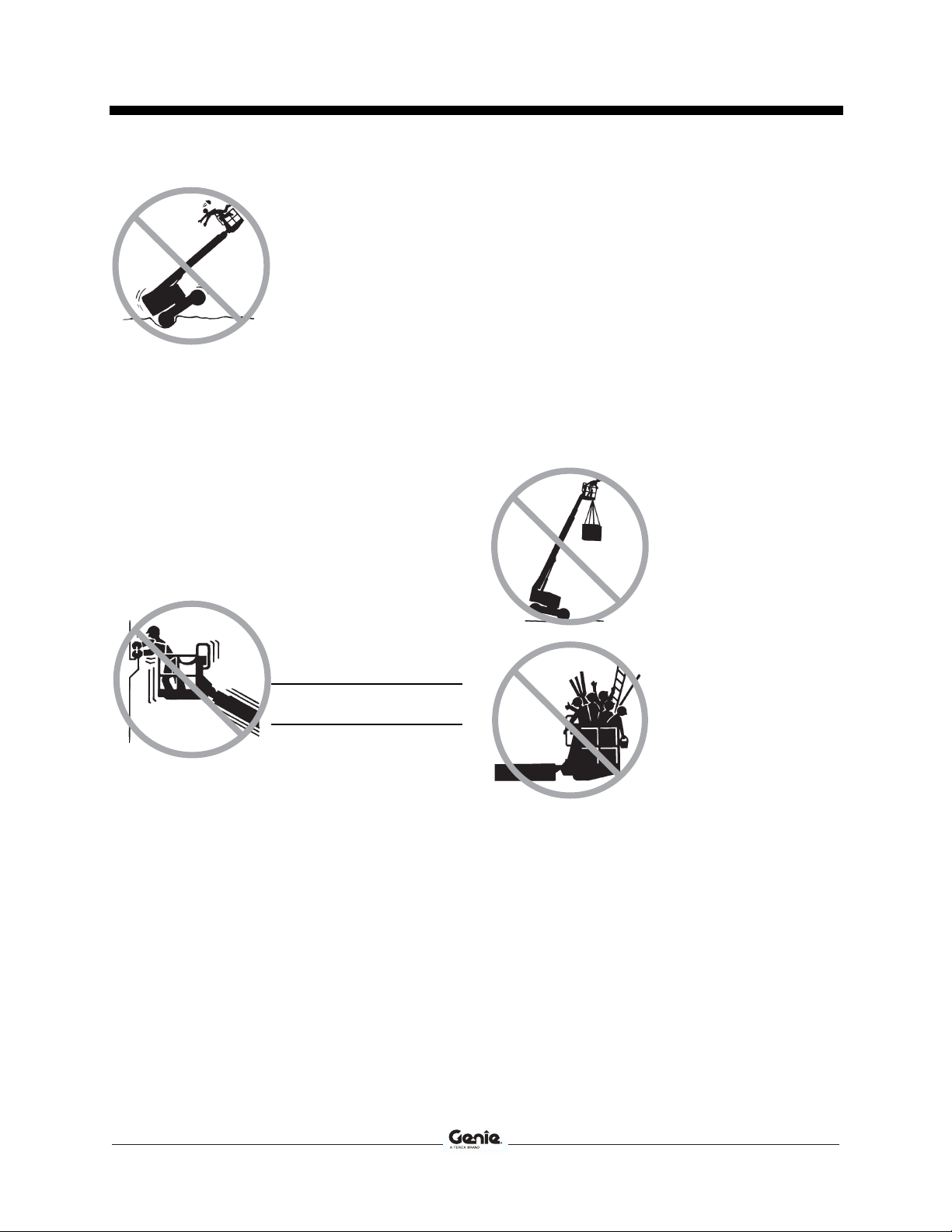

Nebrauciet ar mašīnu pa nelīdzenu reljefu, tuvu nestabilām virsmām vai citos bīstamos apstākļos, kad izlice ir pacelta vai izbīdīta.

Neizmantojiet mašīnu kā celtni.

Nestumiet mašīnu vai citus objektus ar izlici.

Neskariet ar izlici tuvējās konstrukcijas.

Nepiestipriniet izlici vai platformu pie tuvējām konstrukcijām.

Nepārveidojiet vai nebloķējiet mašīnas komponentus, kas jebkādā veidā ietekmē drošību un stabilitāti.

Neaizvietojiet detaļas, kas ir ļoti svarīgas mašīnas stabilitātei ar atšķirīga svara vai specifikācijas detaļām.

Nenomainiet kāpurķēdes pret riepām.

Nepārveidojiet vai nemainiet darba platformu bez iepriekšējas rakstiskas ražotāja atļaujas. Uzstādot platformai papildaprīkojumu instrumentu turēšanai vai citus materiālus, var palielināties platformas norobežojošo malu vai aizsargsliežu sistēmas svars un platformas vai kravas virsmas laukums.

Nenovietojiet vai nepiestipriniet fiksētu vai iekārtu kravu nevienai mašīnas daļai.

Nenovietojiet kravu ārpus platformas perimetra.

Nebīdiet vai nevelcieties klāt pie jebkāda objekta, kas atrodas ā

rpus

platformas.

Maksimālais pieļaujamais manuālais spēks – 400 N

Nenovietojiet kāpnes vai sastatnes platformā vai pret

ebkuru mašīnas daļu.

12 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Netransportējiet instrumentus un materiālus, ja tie nav vienmērīgi izkārtoti un ar tiem droši nevar rīkoties persona(-s) platformā.

Neizmantojiet mašīnu uz kustīgas vai mobilas virsmas vai transportlīdzekļa.

Pārliecinieties, ka visi kāpurķēžu stiprinājuma uzgriežņi ir pareizi pievilkti.

Neizmantojiet platformas vadības ierīces, lai atbrīvotu platformu, kas ir piespiedusies, aizķērusies vai kuras normālu kustību traucē blakus esošā konstrukcija. Pirms platformas atbrīvošanas mēģinājuma, izmantojot no zemes darbināmās vadības ierīces, visam personālam platforma jāatstāj.

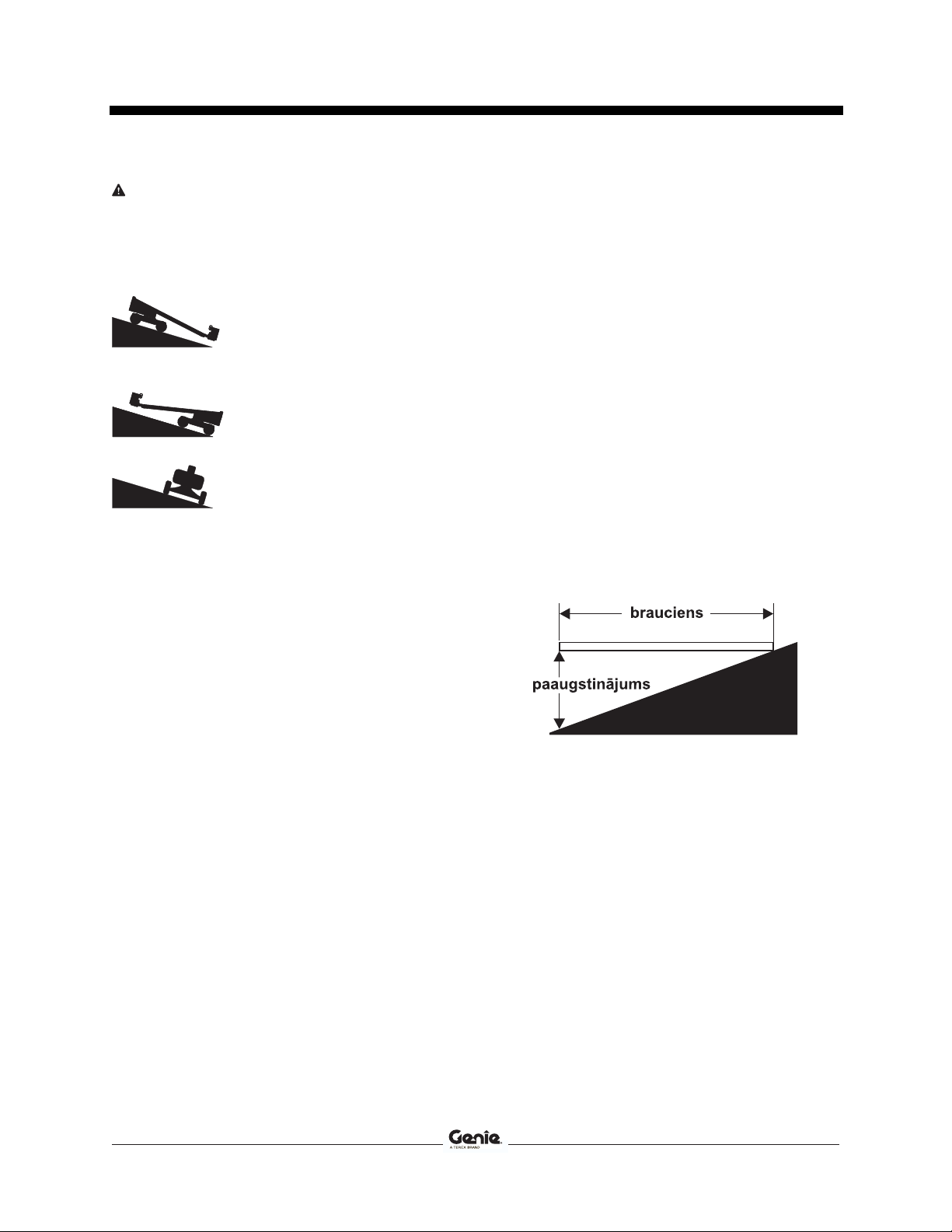

Riski, strādājot nogāzēs

Nebrauciet ar mašīnu pa slīpumu, kas pārsniedz maksimālo mašīnas uz augšu, uz leju vai sāniskā slīpuma nominālu. Slīpuma nomināls attiecas tikai uz mašīnām novietošanas pozīcijā.

Nokrišanas risks

Darbiniekiem jāizmanto drošības josta vai uzkabe saskaņā ar valstī pieņemtajiem noteikumiem. Pievienojiet siksnu enkurstiprinājumam, kas atrodas uz platformas.

Nesēdiet, nestāviet vai nerāpieties uz platformas aizsargsliedēm. Visu laiku stingri stāviet ar abām kājām uz platformas.

Nerāpieties lejā no platformas, kad tā ir pacelta.

Maksimālais slīpuma nomināls, novietošanas pozīcija, 4WD (pilnpiedziņa)

Platforma slīpumā uz leju 45 % (24°) Platforma slīpumā uz

augšu Sānisks slīpums 25 % (14°)

30 % (17°)

Piezīme: slīpuma nominālu nosaka virsmas apstākļi un atbilstoša vilce. Skatiet ekspluatācijas instrukcijās sadaļu par braukšanu slīpumā.

Uzturiet platformas grīdu tīru no gružiem.

Pirms izmantošanas nolaidiet platformas ieejas vidējo šķērsstieni vai aizveriet ieejas vārtiņus.

Nekāpiet iekšā vai ārā no platformas, ja mašīna nav novietošanas pozīcijā un platforma nav horizontālā līmenī.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Darba zonas drošība

Sadursmes riski

Braucot vai strādājot apzinieties ierobežoto pārredzamības attālumu un aklos punktus.

Pagriežot grozāmo pamatni, apzinieties izlices pozīciju un aizmugurējās daļas pagriezi.

Pārbaudiet, vai darba zonā nav virszemes šķēršļu vai citu iespējamo risku.

Apzinieties iespiešanas riskus, satverot platformas aizsargsliedi.

Ievērojiet un izmantojiet ar krāsu apzīmētās virziena bultiņas uz platformas vadības ierīcēm un šasijas piedziņas vadības un stūrēšanas funkcijām.

Stāviet atstatu no visām Trax rotējošajām vai kustīgajām daļām, piemēram, zobratiem un veltņiem.

Nenolaidiet izlici, ja zona zem tās nav brīva no cilvēkiem un šķēršļiem.

Ierobežojiet braukšanas ātrumu saskaņā ar virsmas, satiksmes, slīpuma, personāla atrašanās vietu un

ebkādiem citiem apstākļiem, kas var izraisīt sadursmi.

Operatoriem ir jāievēro darba devēja, darba zonas un valsts noteikumi attiecībā uz individuālo aizsarglīdzekļu izmantošanu.

Nedarbiniet izlici jebkāda celtņa ceļā, ja celtņa vadības ierīces nav bloķētas un/vai nav veikti piesardzības pasākumi, lai novērstu jebkādu potenciālu sadursmi.

Mašīnu nedrīkst izmantot atrakciju un izpriecu mērķiem, kad tā tiek darbināta.

14 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Ķermeņa ievainojumu risks

Nedarbiniet mašīnu, kad tai ir hidrauliskās eļļas vai gaisa noplūdes. Gaisa noplūde vai hidrauliskās eļļas noplūde var iespiesties ādā un/vai radīt ādās apdegumus.

Vienmēr darbiniet mašīnu labi vēdināmā vietā, lai izvairītos no saindēšanās ar oglekļa monoksīdu.

Neļaujiet nevienam priekšmetam nonākt kustīgo daļu tuvumā. Priekšmeti var tikt izsviesti no Trax šasijas.

Nepareiza saskare ar komponentiem zem jebkura pārsega izraisīs nopietnus ievainojumus. Nodalījumiem drīkst piekļūt tikai apmācīts apkopes personāls. Operatora piekļuve šīm vietām ir ieteicama, tikai veicot pirmsekspluatācijas pārbaudi. Darba laikā visiem nodal aizvērtiem un nofiksētiem.

ījumiem jāpaliek

Sprādziena un ugunsgrēka risks

Neiedarbiniet dzinēju, ja konstatējat vai jūtat sašķidrinātas naftas gāzes (SNG), benzīna, dīzeļdegvielas vai citas sprādzienbīstamas vielas smaku.

Bojātas mašīnas radīts

apdraudējums

Neizmantojiet bojātu vai neatbilstoši funkcionējošu mašīnu.

Veiciet pilnu mašīnas pirmsekspluatācijas pārbaudi un pārbaudiet visas funkcijas pirms katras darba maiņas. Nekavējoties marķējiet un noņemiet no ekspluatācijas bojātu vai neatbilstoši funkcionējošu mašīnu.

Pārliecinieties, ka visi apkopes darbi tiek veikti kā norādīts šajā rokasgrāmatā un attiecīgajā Genie apkopes rokasgrāmatā.

Pārliecinieties, ka visas uzlīmes savā vietā un skaidri salasāmas.

Pārliecinieties, ka operatora drošības un atbildības rokasgrāmatas ir pilnā komplektācijā, pieejamas un atrodas uzglabāšanas novietnē mašīnā.

Komponenta sabojāšanas riski

Neizmantojiet akumulatoru uzlādei jebkādu akumulatora uzlādes ierīci, kuras spriegums lielāks par 12 V.

Neuzpildiet mašīnā degvielu, kad darbojas dzinējs.

Uzpildiet mašīnā degvielu un uzlādējiet akumulatoru tikai atklātā, labi ventilējamā zonā atstatus no dzirkstelēm, liesmām un aizdegtiem tabakas izstrādājumiem.

Nedarbiniet mašīnu vai neuzlādējiet akumulatoru bīstamās zonās vai vietās, kur var atrasties potenciāli viegli uzliesmojošas vai sprāgstošas gāzes vai daļiņas.

Neiesmidziniet ēteri dzinējos, kas aprīkoti ar kvēlsvec

ēm.

Neizmantojiet mašīnu kā pamatni metināšanai.

Nedarbiniet mašīnu vietās, kur ir ļoti augstu magnētisko lauku iespējamība.

Uzturiet mašīnas tīrību, lai nodrošinātu pareizu un drošu darbību. Noņemiet no Trax šasijas sistēmas netīrumus, atkritumus un visus izmantotos instrumentus uzturēšanas veikšanai.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Darba zonas drošība

Akumulatora drošība

Apdegumu gūšanas riski

Akumulatori satur skābi. Strādājot ar akumulatoriem, vienmēr izmantojiet aizsargapģērbu un aizsargbrilles.

Izvairieties no akumulatora skābes izšļakstīšanās vai saskares ar to. Neitralizējiet akumulatora skābes šļakatas ar dzeramo sodu un ūdeni.

Sprādziena riski

Akumulatoru tuvumā nepieļaujiet dzirksteļu, liesmu vai aizsmēķētu cigarešu klātbūtni. Akumulatori izdala sprāgstošu gāzi.

Metināšanas iekārtas drošība

Izlasiet, saprotiet un ievērojiet visus uz metināšanas iekārtas barošanas bloka novietotos brīdinājumus un instrukcijas.

Nepievienojiet metināšanas vadus vai kabeļus, ja metināšanas barošanas bloks nav izslēgts pie platformas vadības ierīcēm.

Nedarbiniet, ja metināšanas kabeļi nav pareizi savienoti un metināšanas iekārta nav pareizi sazemēta.

Metināšanas iekārtas svars samazinās nominālo platformas celtspēju, un to ir jāiekļauj kopējā platformas noslodzē. Metināšanas iekārtas barošanas avots sver 34 kg.

Nedarbiniet metināšanas iekārtu, ja ugunsdzēšamais aparāts nav uzreiz pieejams tūlītējai lietošanai atbilstoši OSHA noteikumiem

1926.352 (d).

Strāvas trieciena risks

Izvairieties no saskares ar elektriskajām spailēm.

16 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Darba zonas drošība

Metinājuma līnija platformas

drošībai

Izlasiet, saprotiet un ievērojiet visus uz metināšanas iekārtas barošanas bloka novietotos brīdinājumus un instrukcijas.

Nepievienojiet metināšanas vadus vai kabeļus, ja metināšanas barošanas bloks nav izslēgts pie platformas vadības ierīcēm.

Nedarbiniet, ja vien metināšanas kabeļi nav pareizi pievienoti.

Pievienojiet pozitīvo kabeli spīļsavienojumam pie grozāmās pamatnes un platformas.

Pievienojiet negatīvo kabeli zemējuma punktam pie grozāmās pamatnes un platformas.

Cauruļu mezgla drošība

Izlasiet, saprotiet un ievērojiet visus uz cauruļu mezgliem novietotos brīdinājumus un instrukcijas.

Nepārsniedziet platformas nominālo celtspēju.Cauruļu mezgls un slodze cauruļu mezglos samazinās platformas nominālo celtspēju, un to ir jāiekļauj kopējā platformas noslodzē.

Cauruļu mezgls sver 9,5 kg.

Maksimālā cauruļu mezglu celtspēja ir 91 kg.

Cauruļu mezgla svars un slodze cauruļu mezglos var ierobežot maksimālo darbinieku skaitu platformā.

Iecentrējiet slodzi platformas perimetra zonā.

Piestipriniet kravu platformai.

Neaizšķērsojiet platformas ieeju vai izeju.

Neaizšķērsojiet iespēju darbināt platformas vadības ierīces vai sarkano avārijas izslēgšanas pogu.

Nestrādājiet, ja neesat atbilstoši instruēts un neapzināties visus riskus, kas saistīti ar platformas kust

ību ar pārkares slodzi.

Neradiet horizontālu spēku vai sānu slodzi mašīnai, palielinot vai samazinot fiksētu vai pārkarinātu kravu.

Strāvas trieciena risks: uzturiet caurules nost no visiem pievienotajiem elektrovadītājiem.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Darba zonas drošība

Paneļa mezgla drošība

Izlasiet, saprotiet un ievērojiet visus uz paneļa mezgliem novietotos brīdinājumus un instrukcijas.

Nepārsniedziet platformas nominālo celtspēju.Paneļu, darbinieku, darbarīku un jebkāda cita aprīkojuma kopējais svars nedrīkst pārsniegt nominālo celtspēju.

Paneļa mezgls sver 13,6 kg.

Maksimālā paneļu mezglu celtspēja ir 113 kg.

Paneļa mezglu svars un slodze paneļa mezglos var ierobežot maksimālo darbinieku skaitu platformā līdz pat vienam cilvēkam.

Piestipriniet mezglus platformai. Piestipriniet paneli (platformas) margām, izmantojot komplektācijā iekļautās siksnas.

Nestrādājiet, ja neesat atbilstoši instruēts, un apzinieties visus ar celšanas paneļiem saistītos riskus.

Neradiet horizontālu spēku vai sānu slodzi mašīnai, palielinot vai samazinot fiks kravu.

ētu vai pārkarinātu

Bloķējiet pēc katras izmantošanas

1 Izvēlieties drošu novietošanas vietu – stingru,

horizontālu virsmu, brīvu no šķēršļiem un satiksmes.

2 Ievelciet un nolaidiet izlici novietošanas

pozīcijā.

3 Pagrieziet grozāmo pamatni tā, lai izlice

atrastos starp nestūrējošajām kāpurķēdēm.

4 Pagrieziet atslēgas slēdzi izslēgtā pozīcijā un

izņemiet atslēgu, lai novērstu neatļautu izmantošanu.

Maksimālais paneļu vertikālais augstums: 1,2 m.

Maksimālais vēja ātrums: 6,7 m/s.

Maksimālais paneļu laukums: 3 m

18 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Simbols

S-65

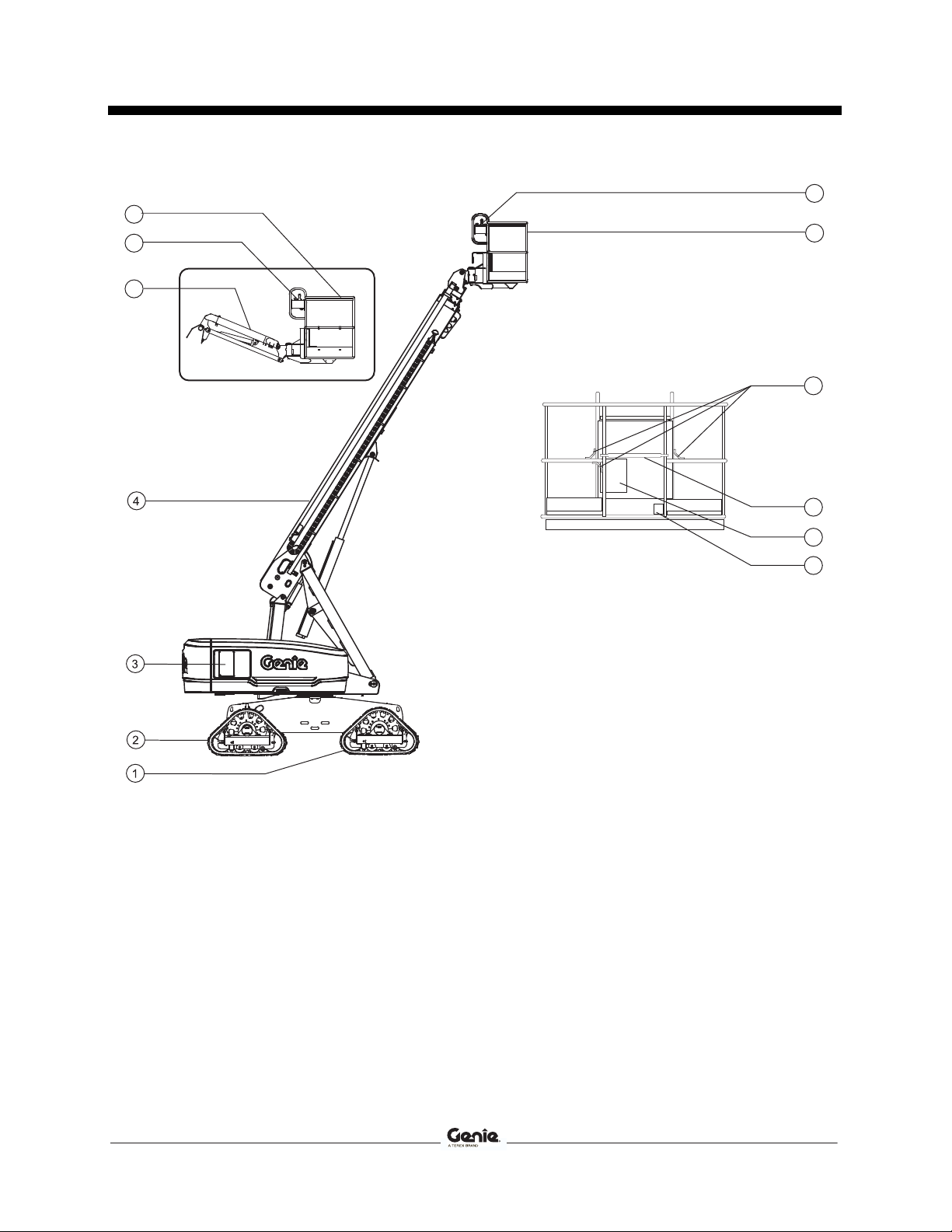

1 Nestūrējoša kāpurķēde 2 Stūrējoša kāpurķēde 3 Vadības ierīces vadībai no zemes 4 Izlice 5 Pagarināmā izlice 6 Platformas vadības ierīces 7 Platforma

8 Troses stiprināšanas punkts 9 Bīdāmais vidējais šķērsstienis 10 Rokasgrāmatas uzglabāšanas nodalījums 11 Kājslēdzis

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Vadības ierīces

1 2 3 4 5 6

21 20 19 17 1618

20 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Vadības ierīces

7 8 9 9 9 9 10

STOP

15 13 12 1114

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Vadības ierīces

No platformas darbināmais vadības panelis

1 Signāltaures poga

Nospiediet šo pogu, un darbosies signāltaure. Atlaidiet signāltaures pogu, un signāltaure izslēgsies.

2 Platformas līmeņa slēdzis

Pārvietojiet platformas līmeņa slēdzi uz augšu, un platforma pacelsies. Pārvietojiet platformas līmeņa slēdzi uz leju, un platforma nolaidīsies.

3 Platformas pagriešanas slēdzis

Pārvietojiet platformas pagriešanas slē kreisi, un platforma pagriezīsies pa kreisi. Pārvietojiet platformas pagriešanas slēdzi pa labi, un platforma pagriezīsies pa labi.

dzi pa

5 Braukšanas ātruma izvēles slēdzis

Mašīnas atrašanās slīpumā simbols: zema diapazona darbība slīpumos. Mašīnas atrašanās uz horizontālas virsmas simbols: augsta diapazona darbība maksimālajam braukšanas ātrumam.

6 Avārijas barošanas sl

Izmantojiet avārijas barošanu, ja primārais jaudas avots (dzinējs) ir bojāts. Vienlaicīgi turiet palīgbarošanas slēdzi ieslēgtu un aktivizējiet vajadzīgo funkciju.

7 Indikatora lampiņa “mašīna nav līmenī”

Lampiņa iedegas, kad platforma tiek pacelta un mašīna ir stāvā slīpumā. Piedziņas funkcija vienā no abiem virzieniem nedarbosies.

8 Ģeneratora slēdzis (ja uzstādīts)

Pārvietojiet ģeneratora slēdzi uz augšu, lai aktivizētu ģeneratoru. Pārvietojiet slēdzi uz leju, lai izslēgtu ģeneratoru.

9 Nav izmantots 10 Sarkanā avārijas apturēšanas poga

Nospiediet sarkano avārijas aptur izslēgtā pozīcijā, lai apturētu visas funkcijas un izslēgtu dzinēju. Pavelciet uz āru avārijas apturēšanas pogu ieslēgtā pozīcijā, lai darbinātu mašīnu.

ēdzis ar pārsegu

ēšanas pogu

4 Pagarināmās izlices pacelšanas/nolaišanas

slēdzis

Pārvietojiet pagarināmās izlices slēdzi uz augšu, un pagarināmā izlice pacelsies. Pārvietojiet pagarināmās izlices slēdzi uz leju un pagarināmā izlice nolaidīsies.

22 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Vadības ierīces

11 Divu asu proporcionālās vadības rokturis

piedziņas un stūrēšanas funkcijām VAI Proporcionālās vadības rokturis braukšanas funkcijai un īkšķslēdzis stūrēšanas funkcijai.

Pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā uz vadības paneļa, un mašīna brauks uz priekšu. Pārvietojiet vadības rokturi dzeltenās bultiņas norādītajā virzienā, un mašīna brauks uz aizmuguri. Pārvietojiet vadības rokturi zilā trijstūra norādītajā virzienā, un mašīna pagriez

īsies pa kreisi. Pārvietojiet vadības rokturi dzeltenā trijstūra norādītajā virzienā un mašīna pagriezīsies pa labi. VAI Pārvietojiet vadības rokturi zilās bultiņas norādītajā virzienā uz vadības paneļa un mašīna brauks uz priekšu. Pārvietojiet vadības rokturi dzeltenās bultiņas norādītajā virzienā, un mašīna brauks uz aizmuguri. Nospiediet īkšķslēdža kreiso pusi, un mašīna pagriezīsies pa kreisi. Nospiediet īkšķslēdža labo pusi, un mašīna pagriezīsies pa labi.

12 Piedziņas ieslēgšanas slēdzis

Lai brauktu, kad deg piedzi

ņas iespējošanas lampiņa, turiet piedziņas iespējošanas slēdzi uz vienu vai otru pusi un lēnām pārvietojiet piedziņas vadības rokturi ārā no vidus pozīcijas. Uzmanieties, lai mašīna nesāktu braukt pretējā virzienā, kad tiek pārvietotas piedziņas un stūrēšanas vadības ierīces.

13 Piedziņas ieslēgšanas indikatora lampiņa

Lampiņas iedegšanās norāda, ka izlice ir pārvietota pāri vienam no nestūrējošajiem riteņiem un piedziņas funkcija ir pārtraukta.

14 Kvēlsveces slēdzis (ja ir uzstādīts)

Pārvietojiet kvēlsveces slēdzi uz vienu vai otru pusi un turiet 3 līdz 5 sekundes.

15 Dzinēja tukšgaitas (apgr./min) izvēles slēdzis

Pārvietojiet dzinēja tukšgaitas slēdzi bruņurupuča pozīcijā, lai kājslēdzis aktivizētu zemus tukšgaitas apgriezienus. Pārvietojiet dzinēja tukšgaitas slēdzi truša pozīcijā, lai kājslēdzis aktivizētu augstus tukšgaitas apgriezienus.

Dzinēja iedarbināšanas slēdzis

Lai iedarbinātu dzinēju, pārvietojiet dzinēja iedarbināšanas slēdzi uz vienu vai otru pusi.

17 Benzīna/SNG modeļi: Degvielas izvēles slēdzis

Pārvietojiet degvielas izvēles slēdzi benzīna pozīcijā, lai izvēlētos benzīnu. Pārvietojiet degvielas izvēles slēdzi SNG pozīcijā, lai izvēlētos SNG.

18 Mašīnas atteices indikatora lampiņa

Lampiņas iedegšanās norāda, ka visas funkcijas ir apturētas. Skatiet instrukcijas sadaļā “Ekspluatācijas instrukcijas”.

19 Platformas pārslodzes indikatora lampiņa

Lampiņas mirgošana norāda, ka platforma ir pā

rslogota. Dzinējs izslēdzas, un nedarbojas neviena funkcija. Noņemiet svaru, līdz lampiņa nodziest, un pēc tam no jauna iedarbiniet dzinēju.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Vadības ierīces

20 Pārslēdziet taustiņslēdzi, lai darbinātu

izvirzīšanas/ievilkšanas funkciju

Nospiediet taustiņslēdža augšdaļu, un izlice ievilksies. Nospiediet taustiņslēdža apakšdaļu, un izlice izvirzīsies.

21 Dubultās ass proporcionālās vadības rokturis

izlices pacelšanas/nolaišanas un grozāmās pamatnes pa kreisi/pa labi pagriešanas funkcijai

Pārvietojiet vadības rokturi uz augšu, un izlice pacelsies. Pārvietojiet vadības rokturi uz leju, un izlice nolaidīsies.

Pārvietojiet vadības rokturi pa labi, un grozāmā pamatne griezīsies pa labi. Pārvietojiet vadības rokturi pa kreisi, un grozāmā pamatne griezīsies pa kreisi.

24 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Vadības ierīces

1 2

STOP

No zemes darbināms vadības panelis

1 Stundu skaitītājs

Stundu skaitītājs rāda mašīnas nostrādāto stundu skaitu.

1213

2 Atslēgas slēdzis izsl./vadībai no

zemes/platformas izvēlei Pagrieziet atslēgas slēdzi izslēgtā pozīcijā, un

mašīna tiks izslēgta. Pagrieziet atslēgas slēdzi uz vadības no zemes pozīcijā, un no zemes darbināmās vadības ierīces darbosies. Pagrieziet atslēgas slēdzi platformas pozīcijā, un platformas vadības ierīces darbosies.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Vadības ierīces

3 Benzīna/SNG modeļi: Degvielas izvēles slēdzis

9 Platformas pagriešanas slēdzis

Pārvietojiet degvielas izvēles slēdzi benzīna pozīcijā, lai izvēlētos benzīnu. Pārvietojiet degvielas izvēles slēdzi SNG pozīcijā, lai izvēlētos SNG.

4 Sarkanā avārijas apturēšanas poga

Nospiediet sarkano avārijas apturēšanas pogu izslēgtā pozīcijā, lai apturētu visas funkcijas un izslēgtu dzinēju. Pavelciet uz āru avārijas apturēšanas pogu ieslēgtā pozīcijā, lai darbinātu mašīnu.

5 Dzinēja tukšgaitas (apgr./min) izvēles sl

ēdzis

Pārvietojiet dzinēja tukšgaitas slēdzi bruņurupuča pozīcijā, lai aktivizētu zemus tukšgaitas apgriezienus. Pārvietojiet dzinēja tukšgaitas slēdzi truša pozīcijā, lai aktivizētu augstus tukšgaitas apgriezienus.

6 Dzinēja pārbaudes lampiņa

Lampiņa iedegas, un dzinējs izslēdzas: marķējiet mašīnu ar plāksnīti un noņemiet no ekspluatācijas. Lampiņa iedegas, un dzinējs turpina darboties: sazinieties ar servisa personālu 24 stundu laikā.

7 Pagarināmās izlices pacelšanas/nolaišanas

slēdzis Pārvietojiet pagarināmās izlices slēdzi uz

augšu, un pagarināmā izlice pacelsies. Pā

rvietojiet pagarināmās izlices slēdzi uz leju

un pagarināmā izlice nolaidīsies.

Pārvietojiet platformas pagriešanas slēdzi pa labi, un platforma pagriezīsies pa labi. Pārvietojiet platformas pagriešanas slēdzi pa kreisi, un platforma pagriezīsies pa kreisi.

10 Grozāmās pamatnes pagriešanas slēdzis

Pārvietojiet grozāmās pamatnes pagriešanas slēdzi pa labi, un grozāmā pamatne pagriezīsies pa labi. Pārvietojiet grozāmās pamatnes pagriešanas slēdzi pa kreisi, un grozāmā pamatne pagriezīsies pa kreisi.

11 Nav izmantots 12 Nav izmantots 13 Mašīnas atteices indikatora lampiņa

Lampiņas iedegšanās norāda, ka visas funkcijas ir apturētas. Skatiet instrukcijas sadaļā “Ekspluatācijas instrukcijas”.

14 15 A pārtraucējs vadības ķēdei 15 Platformas pārslodzes indikatora lampiņ

Lampiņas mirgošana norāda, ka platforma ir pārslogota. Dzinējs izslēdzas, un nedarbojas neviena funkcija. Noņemiet svaru, līdz lampiņa nodziest, un pēc tam no jauna iedarbiniet dzinēju.

16 Avārijas barošanas slēdzis ar pārsegu

Izmantojiet avārijas barošanu, ja primārais jaudas avots (dzinējs) ir bojāts. Vienlaicīgi turiet palīgbarošanas slēdzi ieslēgtu un aktivizējiet vajadzīgo funkciju.

8 Platformas līmeņa slēdzis

Pārvietojiet platformas līmeņa slēdzi uz augšu, un platforma pacelsies. Pārvietojiet platformas līmeņa slēdzi uz leju, un platforma nolaidīsies.

26 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Vadības ierīces

17 Izlices pacelšanas/nolaišanas slēdzis

Pārvietojiet izlices pacelšanas/nolaišanas slēdzi uz augšu, un izlice pacelsies. Pārvietojiet izlices pacelšanas/nolaišanas slēdzi uz leju, un izlice nolaidīsies.

18 Izlices izvirzīšanas/ievilkšanas slēdzis

Pārvietojiet izlices izvirzīšanas/ievilkšanas slēdzi pa labi, un izlice izvirzīsies. Pārvietojiet izlices izvirzīšanas/ievilkšanas slēdzi pa kreisi, un izlice ievilksies.

19 Funkcijas iespējošanas poga

Lai darbinātu, nospiediet un turiet funkcijas iespējošanas pogu, lai ieslēgtu funkcijas vadības no zemes panelī.

20 Dzinēja iedarbināšanas slēdzis

Lai iedarbinātu dzinēju, pārvietojiet dzinēja iedarbināšanas slēdzi uz vienu vai otru pusi.

21 Kvēlsveces slēdzis (ja ir uzstādīts)

Pārvietojiet kvēlsveces slēdzi uz vienu vai otru pusi un turiet 3 lī

dz 5 sekundes.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Pārbaudes

Nedarbiniet, ja:

 neesat apguvis mašīnas drošas ekspluatācijas

un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām.

2 Vienmēr veiciet pirmsekspluatācijas

pārbaudi.

Izprotiet un iepazīstiet pirmsekspluatācijas pārbaudi, pirms pārejat uz nākamo sadaļu.

3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes. 4 Pārbaudiet darba vietu. 5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Pirmsekspluatācijas pārbaužu pamatprincipi

Operatora atbildība ir veikt pirmsekspluatācijas pārbaudi un ikdienas apkopi.

Pirmsekspluatācijas pārbaude ir vizuāla pārbaude, ko veic operators pirms katras darba maiņas. Pārbaude ir paredzēta, lai atklātu, vai mašīnai kaut kas acīmredzami nav kārtībā, pirms operators veic funkciju pārbaudes.

Pirmsekspluatācijas pārbaude ir paredzēta arī, lai noteiktu, vai nav nepieciešams veikt ikdienas apkopes procedūras. Operators drīkst veikt tikai ikdienas apkopes procedūras, kas norādītas šajā rokasgrāmatā.

Skatiet sarakstu nākamajā lappusē un pārbaudiet katru pozīciju.

Ja ir atklāts bojājums vai jebkādi neatļauti pārveidojumi, kas atšķiras no stāvokļa, kā mašīna bija piegādes brīdī no rūpnīcas, tā ir jāmarķē un jānoņem no ekspluatācijas.

Mašīnas remontu drīkst veikt tikai kvalificēti servisa speciālisti saskaņā ar ražotāja specifikācijām. Kad remonta darbi ir pabeigti, operatoram ir jāveic pirmsekspluatācijas pārbaude vēlreiz, pirms pāriet uz funkciju pārbaudēm.

dā

Plānotās apkopes pārbaudes jāveic kvalificētiem servisa speciālistiem saskaņā ar ražotāja specifikācijām un prasībām, kas norādītas atbildību rokasgrāmatā

28 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Pārbaudes

Pirmsekspluatācijas apskate

 Pārliecinieties, ka operatora, drošības un

atbildības rokasgrāmatas ir pilnā komplektā, salasāmas un atrodas uzglabāšanas nodalījumā.

 Pārliecinieties, ka visas uzlīmes ir salasāmas

un savā vietā. Skatiet pārbaudes sadaļu.

 Pārbaudiet, vai nav hidrauliskās eļļas noplūdes

un vai ir pareizs eļļas līmenis. Uzpildiet eļļu, ja nepieciešams. Skatiet apkopes sadaļu.

 Pārbaudiet, vai nav akumulatora šķidruma

noplūdes un vai ir pareizs šķidruma līmenis. Uzpildiet destilētu ūdeni, ja nepieciešams. Skatiet apkopes sadaļu.

 Pārbaudiet, vai nav dzinēja eļļas noplūdes un

vai ir pareizs eļļas līmenis. Papildiniet eļļu, ja nepieciešams. Skatiet apkopes sada

 Pārbaudiet, vai nav dzesēšanas šķidruma

noplūdes un vai ir pareizs dzesēšanas šķidruma līmenis. Papildiniet dzesēšanas šķidrumu, ja nepieciešams. Skatiet apkopes sadaļu.

 Pārbaudiet gumijas kāpurķēžu nolietojumu,

plaisas un griezumus.

Pārbaudiet šos komponentus vai zonas, vai tajās nav bojājumu, nepareizi uzstādītu vai trūkstošu detaļu un, vai nav veikti neatļauti pārveidojumi:

ļu.

 Ierobežojošie slēdži un signāltaure  Trauksmes un bākugunis (ja ir aprīkojumā)  Uzgriežņi, skrūves un citi stiprinājumi  Platformas ieejas vidējais šķērsstienis vai

vārtiņi

 Troses stiprināšanas punkts

Pārbaudiet visai mašīnai:

 Vai nav plaisu metinājumu vietās vai

konstrukcijas komponentos

 Vai mašīnai nav ieliekumu vai bojājumu  Vai nav pārmērīgas rūsas, korozijas vai

oksidācijas

 Pārliecinieties, ka visi konstrukcijas un citi

nozīmīgie komponenti netrūkst un visi attiecīgie stiprinājumi un tapas ir savā vietā un pareizi pievilktas.

 Pēc tam, kad esat beidzis apskati,

pārliecinieties, ka visu nodalījumu pārsegi atrodas viet

ā un ir nofiksēti.

 Elektriskie komponenti, vadi un elektriskie

kabeļi

 Hidrauliskās šļūtenes, stiprinājumi, cilindri

un tvertnes

 Degvielas un hidrauliskā tvertne  Piedziņas un grozāmās pamatnes motors

un piedziņas rumbas

 Pretnodiluma uzlikas  Kāpurķēdes, zobrati, dzenrati, ratiņi,

šasija/rāmis, spriegotā

 Dzinējs un saistītie komponenti

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Pārbaudes

Funkciju pārbaužu pamatprincipi

Nedarbiniet, ja:

 neesat apguvis mašīnas drošas ekspluatācijas

un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām. 2 Vienmēr veiciet pirmsekspluatācijas pārbaudi.

3 Vienmēr pirms izmantošanas veiciet

funkciju pārbaudes.

Izprotiet un pārziniet funkciju pārbaudes, pirms pārejat uz nākamo sadaļu.

4 Pārbaudiet darba vietu. 5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Funkciju pārbaudes ir paredzētas, lai atklātu jebkādas darbības kļūmes, pirms sāk mašīnas ekspluatāciju. Operatoram instrukcijas ir jāizpilda soli pa solim, lai pārbaudītu visas mašīnas funkcijas.

Ja mašīna darbojas nepareizi, to nekādā gadījumā nedrīkst izmantot. Ja ir atklātas darbības kļūmes, mašīna ir jāmarķē un jānoņem no ekspluatācijas. Mašīnas remontu drīkst veikt tikai kvalificēti servisa speciālisti saskaņā ar ražotāja specifikācijām.

Kad remonts ir pabeigts, operatoram vēlreiz jāveic pirmsekspluatācijas pārbaude un funkciju pārbaudes, pirms mašīna tiek nodota ekspluatācijā.

30 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Pārbaudes

Veicot pārbaudi uz zemes

Pārbaudiet mašīnas funkcijas

1 Izvēlieties testa zonu, kurā ir stingra, līdzena

virsma un tā ir brīva no šķēršļiem.

2 Iestatiet atslēgas slēdzi uz vadību no zemes. 3 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

Rezultāts: bākugunīm (ja ir aprīkojumā) ir

jāmirgo.

4 Iedarbiniet dzinēju. Skatiet ekspluatācijas

instrukciju sadaļu.

Pārbaudiet avārijas apturēšanas funkciju

5 Nospiediet uz iekšu sarkano avārijas

apturēšanas pogu izslēgtā pozīcijā.

Rezultāts: dzinējam jāizslēdzas, un nevienai

funkcijai nav jādarbojas.

6 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā un no jauna iedarbiniet dzinēju.

7 Nespiediet funkcijas

iespējošanas pogu. Mēģiniet aktivizēt katras izlices un platformas funkcijas svirslēdzi.

Rezultāts: nedrīkst darboties neviena izlices un

platformas funkcija.

8 Nospiediet un turiet funkcijas iespējošanas

pogu un aktivizējiet katru izlices un platformas funkcijas svirslēdzi.

Rezultāts: visām izlices un platformas

funkcijām jādarbojas pilnā darbības ciklā. Kamēr platforma tiek nolaista, jāskan nolaišanas signālam (ja ir aprīkojumā).

Pārbaudiet sasvēršanās sensoru

9 Pavelciet uz āru platformas sarkano avārijas

apturēšanas pogu ieslēgtā pozīcijā.Iestatiet atslēgas slēdzi uz platformas vadību.

10 Atveriet tvertnes sānu

pagriežamo pārsegu un novietojiet sasvēršanās sensoru blakus degvielas tvertnei.

11 Nospiediet uz leju vienu

sasvēršanās sensora pusi.

Rezultāts: jāskan trauksmes signālam, kas

atrodas uz platformas.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Pārbaudes

Platformas vadības panelī

Pārbaudiet avārijas apturēšanas funkciju

12 Uzkāpiet uz platformas un pavelciet uz āru

avārijas apturēšanas pogu. Iedarbiniet dzinēju.

13 Nospiediet uz iekšu platformas sarkano

avārijas apturēšanas pogu izslēgtā pozīcijā.

Rezultāts: dzinējam jāizslēdzas, un nevienai

funkcijai nav jādarbojas.

14 Pavelciet uz āru sarkano avārijas apturēšanas

pogu un no jauna iedarbiniet dzinēju.

Pārbaudiet signāltaures darbību

15 Nospiediet signāltaures pogu.

Rezultāts: signāltaurei ir jāskan.

Pārbaudiet kājslēdzi

16 Nospiediet uz iekšu platformas sarkano

avārijas apturēšanas pogu izslēgtā pozīcijā.

17 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā un neiedarbiniet dzinēju.

18 Nospiediet uz leju kājslēdzi un mēģiniet

iedarbināt dzinēju, pārvietojot iedarbināšanas svirslēdzi uz vienu vai otru pusi.

Pārbaudiet mašīnas funkcijas

21 Nospiediet uz leju kājslēdzi. 22 Aktivizējiet katru mašīnas funkcijas vadības

rokturi vai svirslēdzi.

Rezultāts: visām izlices un platformas

funkcijām jādarbojas pilnā darbības ciklā.

Pārbaudiet stūrēšanas funkciju

23 Nospiediet uz leju kājslēdzi. 24 Nospiediet īkšķslēdzi piedziņas vadības sviras

roktura augšpusē zilā trijstūra norādītajā virzienā uz vadības paneļa VAI lēnām pārvietojiet vadības rokturi zilā trijstūra norādītajā virzienā.

Rezultāts: stūrējošajām kāpurķēdēm

jāpagriežas virzienā, kādā zilais trijstūris norāda uz piedziņas šasijas.

25 Nospiediet īkšķslēdzi dzeltenā trijstūra

norādītajā virzienā uz vadības paneļa VAI lēnām pārvietojiet vadības rokturi dzeltenā trijstūra norādītajā virzienā.

Rezultāts: stūrējošajām kāpurķēdēm

jāpagriežas virzienā, kādā dzeltenais trijstūris norāda uz piedziņas šasijas.

Rezultāts: dzinējam nav jāiedarbojas.

19 Nespiediet uz leju kājslēdzi un no jauna

iedarbiniet dzinēju.

Rezultāts: dzinējam ir jāiedarbojas.

20 Nespiediet uz leju kājslēdzi un pārbaudiet katru

mašīnas funkciju.

Rezultāts: nedrīkst darbināt funkcijas.

32 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Pārbaudes

Pārbaudiet braukšanas un bremzēšanas funkcijas

Pārbaudiet piedziņas atspējošanas sistēmu

26 Nospiediet uz leju kājslēdzi. 27 Lēnām pārvietojiet braukšanas vadības rokturi

zilā trīsstūra norādītajā virzienā vadības panelī, līdz mašīna sāk kustību, pēc tam atgrieziet rokturi centrālajā pozīcijā.

Rezultāts: mašīnai jāpārvietojas virzienā, kādā

zilā bultiņa norāda uz piedziņas šasijas, bet pēc tam pēkšņi jāapstājas.

28 Lēnām pārvietojiet piedziņas vadības rokturi

dzeltenā trīsstūra norādītajā virzienā vadības panelī, līdz mašīna sāk kustību, pēc tam atgrieziet rokturi centrālajā pozīcijā.

Rezultāts: mašīnai jāpārvietojas virzienā, kādā

dzeltenā bultiņa norāda uz piedziņas šasijas, bet pēc tam pēkšņi jāapstājas.

Piezīme: bremzēm ir jāspēj noturēt mašīnu jebkurā slīpumā, kādā tā spēj braukt.

Pārbaudiet svārstīgo asi (ja ir uzstādīta)

29 Iedarbiniet dzinēju no platformas vadības

ierīcēm.

30 Vadiet labo stūrējošo kāpurķēdi uz 15 cm

augsta bloka vai apmales.

Rezultāts: trijām atlikušajām kāpurķēdēm

jāpaliek, saglabājot ciešu kontaktu ar zemi.

31 Vadiet kreiso stūrējošo kāpurķēdi uz 15 cm

augsta bloka vai apmales.

Rezultāts: trijām atlikušajām kāpurķēdēm

jāpaliek, saglabājot ciešu kontaktu ar zemi.

32 Vadiet abas stūrējošās kāpurķēdes uz 15 cm

augsta bloka vai apmales.

Rezultāts: nestūrējošajām kāpurķēdēm

jāpaliek, saglabājot ciešu kontaktu ar zemi.

33 Nospiediet uz leju kājslēdzi un nolaidiet izlici

novietošanas pozīcijā.

34 Pagrieziet grozāmo pamatni, līdz izlice

pārvietojas pāri vienai no nestūrējošajām kāpurķēdēm.

Rezultāts: jāizgaismojas

piedziņas atspējošanas indikatoram un jāpaliek izgaismotam, kamēr izlice atrodas jebkurā no parādītajiem diapazoniem.

35 Pārvietojiet piedziņas vadības rokturi prom no

centra.

Rezultāts: piedziņas funkcijai nevajadzētu

darboties.

36 Pārvietojiet un turiet piedziņas iespējošanas

svirslēdzi uz vienu vai otru pusi un lēnām pārvietojiet piedziņas vadības rokturi prom no centra.

Rezultāts: piedziņas funkcijai jādarbojas.

Piezīme: kad tiek izmantota piedziņas iespējošanas sistēma, mašīna var braukt pretējā virzienā, kad tiek pārvietots piedziņas un stūrēšanas vadības rokturis.

Lai noteiktu gaitas virzienu, izmantojiet ar krāsām apzīmētās virziena bultiņas uz platformas vadības ierīcēm un piedziņas šasijas.

zils

dzeltens

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Pārbaudes

Pārbaudiet ierobežotā braukšanas ātruma funkciju

Pārbaudiet pacelšanas/piedziņas izvēles funkciju

37 Nospiediet uz leju kājslēdzi. 38 Paceliet izlici nedaudz virs horizontālas

pozīcijas.

39 Lēnām pārvietojiet vadības rokturi līdz galam

braukšanas pozīcijā.

Rezultāts: maksimālais ātrums ar paceltu izlici

nedrīkst pārsniegt 30 cm sekundē.

40 Nolaidiet sekundāro izlici novietošanas

pozīcijā.

41 Izvirziet izlici 46 cm. 42 Lēnām pārvietojiet vadības rokturi līdz galam

braukšanas pozīcijā.

Rezultāts: maksimālais ātrums ar izbīdītu izlici

nedrīkst pārsniegt 30 cm sekundē.

Ja braukšanas ātrums ar paceltu vai izvirzītu izlici pārsniedz 30 cm/s, nekavējoties marķējiet ar plāksnīti un noņemiet mašīnu no ekspluatācijas.

43 Nospiediet uz leju kājslēdzi. 44 Pārvietojiet piedziņas vadības rokturi ārā no

centra un aktivizējiet izlices funkcijas svirslēdzi.

Rezultāts: nedrīkst darboties neviena izlices

funkcija. Mašīna pārvietosies uz vadības paneļa norādītajā virzienā.

34 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Pārbaudes

Darba zonas pārbaužu saraksts

Nedarbiniet, ja:

 neesat apguvis mašīnas drošas ekspluatācijas

un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām. 2 Vienmēr veiciet pirmsekspluatācijas pārbaudi. 3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

Izprotiet un pārziniet darba vietas pārbaudi, pirms pārejat uz nākamo sadaļu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Darba zonas pārbaudes pamatprincipi

Apzinieties un izvairieties no šādām bīstamām situācijām:

 kritumi vai bedres,  izvirzījumi, grīdas šķēršļi vai gruži,  slīpas virsmas,  nestabilas vai slidenas virsmas,  virszemes šķēršļi un augstsprieguma vadītāji,  bīstamas vietas,  neatbilstošs virsmas atbalsts, lai izturētu visus

slodzes spēkus, ko izmanto mašīna,

 vējš un laika apstākļi,  nepilnvarota personāla klātbūtne,  citi iespējami nedroši faktori.

Darba zonas pārbaude palīdz operatoram noteikt, vai darba zona ir piemērota drošai mašīnas izmantošanai. Tā ir jāveic operatoram pirms braukšanas ar mašīnu darba zonā.

Operatora atbildība ir izlasīt un atcerēties darba zonas riskus, pēc tam tos ņemt vērā un izvairīties no tiem, pārvietojoties, iestatot un darbinot mašīnu.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Pārbaudes

Uzlīmju ar simboliem pārbaude

Izmantojiet nākamajā lappusē sniegtos attēlus, lai pārbaudītu, vai visas uzlīmes ir vietā un labi salasāmas.

Turpmāk dots skaitlisko rādītāju saraksts ar daudzumiem un aprakstiem.

Daļas nr. Uzlīmes apraksts Skaits

27204 Bultiņa – zila 27205 Bultiņa – dzeltena 27206 Trijstūris – zils 27207 Trijstūris – dzeltens 28158 Uzlīme – bezsvina 28159 Uzlīme – dīzeļdegviela 28160 Uzlīme – sašķidrināta naftas gāze 28174 Uzlīme – strāvas padeve platformai, 230

28235 Uzlīme – strāvas padeve platformai, 115

V 40434 Uzlīme – troses stiprināšanas punkts 44981 Uzlīme – gaisa vads uz platformu

(papildaprīkojums) 52475 Uzlīme – transportēšanas stiprināšanas

vieta 52967 Cosmetic – 4 x 4 72086 Uzlīme – celšanas punkts 82240 Uzlīme – trokšņa līmenis 82473 Uzlīme – piekļuve nodalījumam 82481 Uzlīme – akumulatora/lādētāja drošība 82487 Uzlīme – izlasiet rokasgrāmatu 82487 Uzlīme – izlasiet rokasgrāmatu, caurules

mezgls 82487 Uzlīme – izlasiet rokasgrāmatu, paneļa

mezgls

Daļas nr. Uzlīmes apraksts Skaits

97815 Uzlīme – apakšējā vidējā sliede 114251 Uzlīme – sprādziena risks 114252 Uzlīme – apgāšanās risks, ierobežojošie

114465 No zemes darbināms vadības panelis 114473 Uzlīme – sasvēršanās trauksme 133067 Uzlīme – strāvas trieciena risks 133205 Uzlīme – strāvas

133251 Uzlīme – kāpurķēžu slodze, S-60 TRAX

133252 Uzlīme – kāpurķēžu slodze, S-65 TRAX

133253 Cosmetic – Genie S-60 TRAX

133254 Cosmetic – Genie S-65 TRAX

133259 Cosmetic – S-60 TRAX

133260 Cosmetic – S-65 TRAX

133263 Uzlīme – kāpurķēžu specifikācijas

133387 Piedziņas iespējošanas uzlika

133413 Uzlīme – avārijas nolaišana 147603 Platformas vadības panelis

219954 Uzlīme – apgāšanās risks, CE

219956 Uzlīme – platformas pārslodze 219958 Uzlīme – apgāšanās, saspiešanas risks

1255581 Cosmetic – Genie

1255582 Cosmetic – Genie

1256425 Uzlīme – apdraudējums, strāvas

1260107 Uzlīme – transportēšana un pacelšana

1262343 Uzlīme – mašīnas aizripošanas risks

1 2 2

Ēnojums norāda, ka uzlīme ir apslēpta skatam, t.i.,

atrodas zem pārsegiem

slēdži

trieciena/apdedzināšanās risks

trieciena risks

1 1 5

1 1 3 1

4 4 1 1 1 1 4 2 1 1 1 1 1 2 1 3

2 1

36 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Pārbaudes

vai 28159

133251 vai 133252

vai 133260

vai 133254

vai 28235

vai 133252

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ekspluatācijas instrukcijas

Pamatprincipi

Nedarbiniet, ja:

 neesat apguvis mašīnas drošas ekspluatācijas

un praktiskas izmantošanas principus, kas sniegti šajā operatora rokasgrāmatā.

1 Izvairieties no bīstamām situācijām. 2 Vienmēr veiciet pirmsekspluatācijas pārbaudi. 3 Vienmēr pirms izmantošanas veiciet funkciju

pārbaudes.

4 Pārbaudiet darba vietu.

5 Izmantojiet mašīnu tikai tai paredzētajam

lietojumam.

Ekspluatācijas instrukciju sadaļa nodrošina instrukcijas attiecībā uz katru mašīnas izmantošanas aspektu. Operators ir atbildīgs, lai tiktu ievēroti visi drošības noteikumi un instrukcijas, kas sniegtas operatora, drošības un atbildību rokasgrāmatās.

Jebkāda cita mašīnas izmantošana, kā vien personāla ar tā instrumentiem un materiāliem celšana darbam augstumā, ir nedroša un bīstama.

Šīs mašīnas izmantošana ir atļauta tikai apmācītam un pilnvarotam personālam. Ja vienā darba maiņā dažādos laikos mašīnu ir paredzēts izmantot vairāk nekā vienam operatoram, tiem visiem ir jābūt kvalificētiem operatoriem un jāievēro visi drošības noteikumi un instrukcijas, kas sniegtas operatora, drošības un atbildību rokasgrāmatā

s. Tas nozīmē, ka katram nākamajam operatoram pirms mašīnas izmantošanas ir jāveic pirmsekspluatācijas pārbaude, funkciju pārbaudes un darba zonas pārbaude.

38 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Dzinēja iedarbināšana

1 Pagrieziet atslēgas slēdzi vajadzīgajā pozīcijā

no zemes darbināmajā vadības panelī.

2 Pārliecinieties, ka gan no zemes darbināmās,

gan platformas sarkanās avārijas apturēšanas pogas ir izvilktas uz āru ieslēgtā pozīcijā.

Benzīna/SNG modeļi

Visi modeļi

Ja dzinējs, griežot kloķvārpstu, neiedarbojas 15 sekunžu laikā, nosakiet cēloni un saremontējiet jebkādu defektu. Uzgaidiet 60 sekundes pirms atkārtota iedarbināšanas mēģinājuma.

Aukstā laikā, -6 °C un zemākā temperatūrā iesildiet dzinēju 5 minūtes pirms ekspluatācijas, lai novērstu hidrauliskās sistēmas bojājumus.

1 Izvēlieties degvielu, pārvietojot degvielas

izvēles slēdzi vajadzīgajā pozīcijā.

2 Pārvietojiet dzinēja iedarbināšanas

svirslēdzi uz vienu vai otru pusi. Ja dzinējs nedarbojas vai noslāpst, iedarbināšanas aizture atspējos iedarbināšanas slēdzi 3 sekundes.

Dīzeļdzinēja modeļi

1 Iedarbinot aukstā laikā, pārvietojiet kvēlsveces

slēdzi (ja ir aprīkojumā) uz jebkuru pusi un turiet 3 līdz 5 sekundes.

2 Pārvietojiet dzinēja iedarbināšanas svirslēdzi

uz vienu vai otru pusi. Ja dzinējs nedarbojas vai noslāpst, iedarbināšanas aizture atspējos iedarbināšanas slēdzi 3 sekundes.

Ļoti aukstos apstākļos, -18 °C un zemākā temperatūrā mašīnām jābūt aprīkotām ar papildaprīkojuma aukstās iedarbināšanas komplektiem. Mēģinot iedarbināt dzinēju, kad temperatūra ir zemāka par -18 °C, var rasties nepieciešamība izmantot papildu akumulatoru.

Benzīna/SNG modeļi: aukstā laikā, -6 °C un zemākā temperatūrā, mašīna ir jāiedarbina ar benzīnu un jāiesilda 2 minūtes, pēc tam jāpārslēdz uz gāzi. Siltus dzinējus var iedarbināt ar SNG.

Avārijas apturēšana

Nospiediet uz iekšu avārijas apturēšanas pogu izslēgtā pozīcijā no zemes darbināmajā vadības panelī vai platformas vadības panelī, lai apturētu visas mašīnas funkcijas un izslēgtu dzinēju.

Salabojiet jebkuru funkciju, kas darbojas, kad sarkanā avārijas apturēšanas poga ir nospiesta.

Vadības no zemes ierīču izvēlēšanās un darbināšana apies platformas sarkano avārijas apturēšanas pogu.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ekspluatācijas instrukcijas

Avārijas barošana

Izmantojiet avārijas barošanu, ja primārais jaudas avots (dzinējs) ir bojāts.

1 Pagrieziet atslēgas slēdzi uz vadības no zemes

vai platformas vadību.

2 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

3 Izmantojot vadības ierīces no platformas,

nospiediet kājslēdzi.

4 Salauziet drošības saiti un paceliet avārijas

barošanas slēdža pārsegu.

Piezīme: ja drošības saite ir salauzta vai tās nav, skatiet atbilstošo Genie apkopes rokasgrāmatu.

5 Vienlaikus turiet avārijas barošanas

slēdzi ieslēgtā pozīcijā un aktivizējiet vajadzīgo funkciju.

Piedziņas un stūrēšanas funkcijas nevar darbināt, izmantojot avā

rijas barošanu.

Darbināšana no zemes

1 Iestatiet atslēgas slēdzi uz vadību no zemes. 2 Pavelciet uz āru sarkano avārijas apturēšanas

pogu ieslēgtā pozīcijā.

3 Benzīna/SNG modeļi: izvēlieties degvielu,

pārvietojot degvielas izvēles slēdzi vajadzīgajā pozīcijā.

4 Iedarbiniet dzinēju.

Lai pozicionētu platformu

1 Pastumiet un turiet funkcijas

iespējošanas pogu.

2 Pārvietojiet atbilstošo svirslēdzi saskaņā ar

marķējumiem uz vadības paneļa.

Vadības no zemes panelī nav pieejamas braukšanas un stūrēšanas funkcijas.

40 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Darbināšana no platformas

1 Iestatiet atslēgas slēdzi uz platformas vadību. 2 Pavelciet uz āru gan zemes, gan platformas

avārijas apturēšanas pogas ieslēgtā pozīcijā.

3 Benzīna/SNG modeļi: izvēlieties degvielu,

pārvietojot degvielas izvēles slēdzi vajadzīgajā pozīcijā.

4 Iedarbiniet dzinēju.Iedarbinot dzinēju,

nespiediet uz leju kājslēdzi.

Lai pozicionētu platformu

1 Nospiediet uz leju kājslēdzi. 2 Lēnām pārvietojiet atbilstošās funkcijas

vadības rokturi vai svirslēdzi vai nospiediet atbilstošo pogu saskaņā ar marķējumiem uz vadības paneļa.

Lai vadītu

1 Nospiediet uz leju kājslēdzi. 2 Palielināt ātrumu: lēnām pārvietojiet vadības

rokturi prom no centra. Samazināt ātrumu: lēnām pārvietojiet vadības

rokturi virzienā uz centru. Apturēt: atgrieziet vadības rokturi centra

pozīcijā vai atbrīvojiet funkcijas aktivēšanas slēdzi.

Izmantojiet ar krāsām apzīmētās virziena bultiņas uz platformas vadības ierīcēm un uz piedziņas šasijas, lai noteiktu virzienu, kādā mašīna brauks.

Mašīnas braukšanas ātrums ir ierobežots, kad izlice ir pacelta.

Lai stūrētu

1 Nospiediet uz leju kājslēdzi. 2 Lēnām pārvietojiet piedziņas vadības rokturi

zilā vai dzeltenā trijstūra norādītajā virzienā VAI nospiediet īkšķslēdzi, kas atrodas piedziņas vadības roktura augšpusē.

Izmantojiet ar krāsām apzīmētās virziena bultiņas uz platformas un piedziņas šasijas vadības ierīcēm, lai noteiktu kāpurķēžu pagriešanās virzienu.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ekspluatācijas instrukcijas

Braukšana slīpumā

Lai noteiktu nogāzes slīpumu:

Nosakiet mašīnas slīpuma uz augšu, slīpuma uz leju un sāniskā slīpuma nominālus un slīpuma pakāpi.

Maksimālais slīpuma nomināls, platforma lejupejošā nogāzē (krituma pārvarēšanas spēja):

45 % (24°)

Maksimālais slīpuma nomināls, platforma augšupejošā nogāzē:

30 % (17°)

Maksimālais sāniskā slīpuma nomināls:

25 % (14°)

Piezīme: slīpuma nominālu nosaka virsmas apstākļi un atbilstoša vilce. Termins “slīpuma pārvarēšanas spēja” attiecas tikai uz pretsvara konfigurāciju slīpumā uz leju.

Pārliecinieties, ka izlice ir zem horizontālās pozīcijas un platforma atrodas starp nestūrējošajām kāpurķēdēm.

Mēriet slīpumu ar digitālo slīpummērītāju VAI izmantojiet šo procedūru.

Jums vajadzēs:

 galdnieka līmeņrādi,  taisnu koka gabalu, vismaz 1 m garu,  mērlentu.

Novietojiet koka gabalu uz slīpuma.

Slīpuma nogāzes galā novietojiet līmeņrādi uz koka gabala augšējās malas un celiet koka galu, līdz koks ir horizontāli.

Turot koku horizontālā stāvoklī, mēriet vertikālo attālumu no koka apakšas līdz zemei.

Daliet mērlentes attālumu (pacēlums) ar koka gabala garumu (attālums) un reiziniet ar 100.

Piemērs:

Pārvietojiet mašīnas braukšanas ātruma izvēles slēdzi uz slīpuma simbolu.

Koka gabals = 3,6 m

Brauciens = 3,6 m

Paaugstinājums = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % slīpums

Ja slīpums pārsniedz maksimālo pieļaujamo stāvumu augšup un lejup virzienā vai sāniskā slīpuma nominālu, tad mašīna augšā vai lejā pa slīpumu ir j

āpārvieto, izmantojot vinču vai jātransportē. Skatiet transportēšanas un celšanas sadaļu.

42 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Piedziņas atspējošana

Dzinēja tukšgaitas izvēle (apgr./min)

Lampiņas iedegšanās norāda, ka izlice ir pārvietota pāri vienai no nestūrējošajām kāpurķēdēm un piedziņas funkcija tika pārtraukta.

Lai brauktu, turiet piedziņas iespējošanas slēdzi uz vienu vai otru pusi un lēnām pārvietojiet piedziņas vadības rokturi prom no centra.

Uzmanieties, lai mašīna nesāktu braukt pretējā virzienā, kad tiek pārvietotas piedziņas un stūrēšanas vadības ierīces.

Vienmēr izmantojiet ar krāsām apzīmētās virziena bultiņas uz platformas vadības ierīcēm un uz piedziņas šasijas, lai noteiktu virzienu, kā

dā

mašīna brauks.

Braukšanas ātruma izvēle

 Mašīnas atrašanās slīpumā simbols: zema

diapazona darbības slīpumos uz nelīdzenas zemes

 Mašīnas atrašanās uz horizontālas virsmas

simbols: augsta diapazona darbība maksimālajam braukšanas ātrumam

Izvēlieties dzinēja tukšgaitu (apgr./min), izmantojot simbolus uz vadības paneļa.

Kad nav nospiests kājslēdzis, dzinējs darbojas tukšgaitā ar zemākajiem apgr./min.

 Bruņurupuča simbols:

kājslēdzis aktivizē zemus tukšgaitas apgriezienus

 Truša simbols: kājslēdzis

aktivizē augstus tukšgaitas apgriezienus

Ģenerators (ja ir uzstādīts)

Lai darbinātu ģeneratoru, pārvietojiet ģeneratora svirslēdzi ieslēgtā pozīcijā.

Ģenerators ieslēgsies, un dzinējs turpinās darboties. Kājslēdža nospiešana izslēgs

ģeneratoru. Kājslēdža atlaišana atkal ieslēgs ģeneratoru.

Ievietojiet elektrisko instrumentu platformas GFCI barošanas ligzdā.

Lai apturētu ģeneratoru, pārvietojiet ģeneratora svirslēdzi izslēgtā pozīcijā.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ekspluatācijas instrukcijas

Indikatora lampiņa “mašīna nav līmenī”

Ja sasvēršanās trauksme skan, kad platforma ir pacelta, iedegsies indikators “mašīna nav līmenī”, un piedziņas funkcija vienā vai abos virzienos nedarbosies. Nosakiet izlices stāvokli uz nogāzes, kā norādīts turpmāk. Pirms pārvietošanas uz stingras, līdzenas virsmas ievērojiet norādītos darbības soļus, lai nolaistu izlici. Nepagrieziet izlici nolaišanas laikā.

Dzinēja pārbaudes lampiņa (ja ir aprīkojumā)

Lampiņa iedegas, un dzinējs izslēdzas: marķējiet mašīnu ar plāksnīti un noņemiet no ekspluatācijas.

Lampiņa iedegas, un dzinējs vēl darbojas: sazinieties ar servisa personālu 24 stundu laikā.

Platformas pārslodzes indikatora lampiņa

Ja sasvēršanās trauksme skan, kad platforma ir slīpumā uz augšu:

1 Nolaidiet izlici. 2 Ievelciet izlici.

Ja sasvēršanās trauksme skan, kad platforma ir slīpumā uz leju:

Mašīnas atteices indikatora lampiņa

Lampiņas iedegšanās norāda, ka visas

funkcijas ir apturētas.

Lampiņas mirgošana norāda, ka platforma ir pārslogota un funkcijas nedarbosies.

Samaziniet svaru no platformas, līdz lampiņa nodziest.

1 Ievelciet izlici. 2 Nolaidiet izlici.

1 Iespiediet uz iekšu un pēc tam velciet uz āru

avārijas apturēšanas pogu.

2 Nolaidiet un ievelciet izlici. 3 Marķējiet mašīnu ar plāksnīti un noņemiet no

ekspluatācijas. Funkcijas nedarbosies.

44 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Cauruļu mezgla instrukcijas

Cauruļu mezgls sastāv no 2 cauruļu mezgliem, kas novietoti abās platformas pusēs un piemontēti vadsliedēm ar U veida skrūvēm.

Ievērojiet un izpildiet:

 Cauruļu mezgliem jābūt uzstādītiem platformas

iekšpusē.

 Cauruļu mezgli nedrīkst traucēt platformas

vadības ierīcēm vai aizšķērsot platformas ieeju.

 Cauruļu mezgla apakšai jābalstās uz

platformas grīdas.

 Pārliecinieties, ka pirms cauruļu mezgla

uzstādīšanas platforma ir līmenī.

Cauruļu mezgla uzstādīšana

1 Uzstādiet cauruļu mezglu katrā platformas

pusē. Skatiet attēlu pa kreisi. Pārliecinieties, ka cauruļu mezgla apakša balstās uz platformas grīdas.

2 Uzstādiet divas U veida skrūves no platformas

ārpuses cauri katrai cauruļu mezgla montāžas

vietai.

3 Nostipriniet katru U veida skrūvi ar

2 paplāksnēm un 2 uzgriežņiem.

a siksna b U veida skrūves c cauruļu mezgls d augšējās platformas margas e cauruļu mezgla metinājums f vidējās platformas margas g plakanās paplāksnes h bloķējošie uzgriežņi ar neilona ieliktni

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ekspluatācijas instrukcijas

Cauruļu mezgla darbība

1 Pārliecinieties, ka cauruļu mezglu montāžas un

uzstādīšanas instrukcijas ir pareizi ievērotas un ka cauruļu mezgli ir piestiprināti pie platformas margām.

2 Novietojiet kravu tā, lai tā balstītos uz abiem

cauruļu mezgliem. Kravas garumam jābūt paralēli platformas garumam.

3 Centrējiet kravu cauruļu mezglos. 4 Piestipriniet kravu katram cauruļu mezglam.

Izvelciet pār kravu neilona siksnu. Nospiediet sprādzi, un izveriet siksnu cauri. Pievelciet siksnu.

5 Viegli pastumiet un pavelciet kravu, lai

pārliecinātos, ka cauruļu mezgli un krava ir nostiprināta.

6 Kad mašīna pārvietojas, uzturiet kravu

nostiprinātu.

Apgāšanās risks. Cauruļu mezgla svars un

slodze cauruļu mezglos samazinās mašīnas nominālo platformas celtspēju, un tā ir jāiekļauj platformas kopējā noslodzē.

Apgāšanās risks. Cauruļu mezgla svars un

slodze cauruļu mezglos var ierobežot maksimālo darbinieku skaitu platformā.

Maksimālā cauruļu mezgla celtspēja

Visi modeļi 90,7 kg Cauruļu mezgla svars 9,5 kg

Paneļa mezgls

1 Uzstādiet brīdinājuma uzlīmi katra paneļa

mezgla priekšpusē (ja nepieciešams).

2 Uzstādiet gumijas buferi 1 paneļa mezgla

pamatnē. Skatiet attēlu.

3 Nostipriniet buferi ar 2 augsta profila

pretuzgriežņiem un 2 paplāksnēm.

Paneļa mezgla uzstādīšana

1 Ievietojiet āķi cauri atverēm paneļa mezgla

pamatnē.

2 Pieāķējiet paneļa mezglu apakšējai platformu

caurulei vajadzīgajā vietā.

3 Uzstādiet gumijas buferi 2 cauri paneļa mezgla

pamatnei un āķim. Skatiet attēlu.

4 Nostipriniet ar 2 zema profila pretuzgriežņiem. 5 Ja paneļa mezgls ir uzstādīts platforma grīdas

atbalsta caurulei, ievietojiet U veida skrūvi cauri grīdai ap cauruli un paneļa mezgla pamatnē.

6 Nostipriniet U veida skrūvi ar 2 uzgriežņiem un

2 paplāksnēm. Turpiniet ar 9. darbības soli.

7 Ja platformas mezgls nav uzstādīts pie

platformas grīdas atbalsta caurules, izmantojiet komplektācijā iekļauto alumīnija cauruli.

8 Novietojiet cauruli starp paneļa mezglu un

platformas grīdu. Ievietojiet U veida skrūvi caur grīdai apkārt caurulei un paneļa mezgla pamatnē.

9 Atkārtojiet iepriekš minētās darbības otra

komplekta daļām.

46 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Ekspluatācijas instrukcijas

Polsterējuma uzstādīšana

1 Uzstādiet 2 polsterējuma gabalus uz

platformas sliedēm. Novietojiet polsterējumu, lai aizsargātu paneļus no saskares ar platformas sliedēm.

Siksnas uzstādīšana

1 Atveriet skavu un uzstādiet to ap vertikālo

platformas sliedes cauruli.

2 Ievietojiet skrūvi ar paplāksni cauri vienai

skavas pusei.

3 Uzstādiet siksnas montāžas gala plāksni uz

skrūves.

4 Ievietojiet skrūvi cauri otrai skavas pusei. 5 Nostipriniet ar paplāksni un uzgriezni.

Nepievelciet pārmērīgi. Siksnas mezgla gala plāksnei jāvar slīdēt uz platformas sliedes.

Paneļa mezgla darbība

1 Piestipriniet abus paneļa mezglus platformai. 2 Novietojiet kravu tā, lai tā balstītos uz abiem

paneļu mezgliem.

3 Centrējiet kravu uz platformas. 4 Piestipriniet kravu platformai, izmantojot siksnu.

Pievelciet siksnu.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Ekspluatācijas instrukcijas

Pēc katras izmantošanas

1 Izvēlieties drošu novietošanas vietu – stingru,

horizontālu virsmu, brīvu no šķēršļiem un satiksmes.

2 Ievelciet un nolaidiet izlici novietošanas

pozīcijā.

3 Pagrieziet grozāmo pamatni tā, lai izlice

atrastos starp nestūrējošajām kāpurķēdēm.

4 Pagrieziet atslēgas slēdzi izslēgtā pozīcijā un

izņemiet atslēgu, lai novērstu neatļautu izmantošanu.

48 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Transportēšanas un celšanas instrukcijas

Ievērojiet un izpildiet:

 Genie šo drošības informāciju sniedz kā

ieteikumu. Vadītāji ir pilnībā atbildīgi par to, lai mašīnas būtu pareizi nostiprinātas un būtu izvēlēts atbilstošs kravas automobilis saskaņā ar ASV Transporta departamenta noteikumiem, citiem vietējiem noteikumiem un kompānijas politiku.

 Genie klientiem, kuriem konteinerā jāiepako

jebkāda krava vai Genie produkts, jāizmanto kvalificētas ekspeditoru kompānijas pakalpojumi, kurai ir pieredze būvniecības un celšanas aprīkojuma sagatavošanā, kraušanā un nostiprināšanā starptautiskiem pārvadājumiem.

 Pārliecinieties pirms transportēšanas, ka

grozāmā pamatne ir nostiprināta ar grozāmās pamatnes pagriešanās bloķētāju. Pārliecinieties, ka grozāmā pamatne ir atbloķēta, kad sākat strādāt.

 Nebrauciet ar mašīnu pa slīpumu, kas

pārsniedz pieļaujamo uz augšu, uz leju vai sāniskā slīpuma nominālu. Skatiet ekspluatācija instrukcijās sadaļu par braukšanu slīpumā.

 Ja transportēšanas transporta platformas

slīpums pārsniedz maksimālo slīpuma nominālu, mašīna ir jāpiekrauj un jāizkrauj, izmantojot vinču, kā aprakstīts bremžu atbrīvošanas procedūrā.

Brīvrites konfigurācija vilkšanai ar vinču

Bloķējiet kāpurķēdes, lai novērstu mašīnas ripošanu.

 Tikai kvalificēti pneimatisko pacēlāju operatori

drīkst pārvietot mašīnu kravas automobilī vai ārā no tā.

 Transportēšanas transportlīdzeklim jābūt

novietotam uz horizontālas virsmas.

 Transportēšanas transportlīdzeklim ir jābūt

nofiksētam, lai novērstu mašīnas ripošanu kraušanas laikā.

 Pārliecinieties, ka transportlīdzekļa celtspēja,

noslogojamā virsma un ķēdes vai troses ir atbilstoši, lai izturētu mašīnas svaru. Genie pacēlāji ir ļoti smagi atbilstoši to izmēram. Skatiet mašīnas svara sērijas uzlīmi.

Atbrīvojiet kāpurķēdes bremzes, pagriežot visus četrus pilnpiedziņas rumbu atvienošanas vāciņus.

Pārliecinieties, ka vinčas trose ir pareizi piestiprināta pie šasijas stiprināšanas punktiem un ceļš ir brīvs no šķēršļiem.

Lai pievienotu bremzes, veiciet darbību pretējā secībā.

Piezīme: sūkņa brīvgaitas vārstam vienmēr jāpaliek aizvērtam.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Transportēšanas un celšanas instrukcijas

Nostiprināšana kravas automobilī vai piekabē transportēšanai

Vienmēr izmantojiet grozāmās pamatnes bloķēšanas tapu katru reizi, kad mašīna tiek transportēta.

Platformas S-60 TRAX nostiprināšana

Novietojiet bloku zem platformas pagriezēja. Nepieļaujiet blokam skart platformas cilindru.

Nostipriniet platformu ar neilona siksnu, kas novietota caur apakšējo platformas atbalstu. Nostiprinot izlices sekciju, nepielieciet pārmērīgu uz leju vērstu spēku.

1 Grozāmās pamatnes pagriešanas bloķēšanas tapa

Pirms transportēšanas pagrieziet atslēgas slēdzi izslēgtā pozīcijā un izņemiet atslēgu.

Pārbaudiet visu mašīnu, vai nav vaļīgu vai nenostiprinātu pozīciju.

Skatiet shēmu celšanas instrukcijās.

Platformas S-65 Trax nostiprināšana

Novietojiet bloku zem platformas pagriezēja. Nepieļaujiet blokam skart platformas cilindru.

Nostipriniet platformu ar neilona siksnu, kas novietota caur apakšējo platformas atbalstu. Nostiprinot izlices sekciju, nepielieciet pārmērīgu uz leju vērstu spēku.

50 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Transportēšanas un celšanas instrukcijas

Celšanas instrukcijas

Ievērojiet un izpildiet:

 Tikai kvalificēti takelāžisti drīkst āķēt un celt

mašīnu.

 Pārliecinieties, ka celtņa celtspēja,

noslogojamās virsmas un troses vai siksnas ir atbilstošas, lai izturētu mašīnas svaru. Skatiet mašīnas svara sērijas uzlīmi.

Pilnībā nolaidiet un ievelciet izlici. Noņemiet no mašīnas visus vaļīgos elementus.

Lai nostiprinātu grozāmo pamatni, izmantojiet grozāmās pamatnes pagriešanas bloķētāju.

Nosakiet mašīnas smaguma centru, izmantojot šajā lappusē norādīto tabulu un attēlu.

Piestipriniet takelāžu tikai norādītajās mašīnas celšanas vietās. Visi celšanas punkti ir uz grozāmās platformas.

Noregulējiet takelāžu, lai novērstu mašīnas bojājumus un nodrošinātu horizontālu mašīnas stāvokli.

Smaguma centrs X ass Y ass

S-60 TRAX 1,63 m 1,15 m S-65 TRAX 1,66 m 1,18 m

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Apkope

Pārbaudiet dzinēja eļļas līmeni

Ievērojiet un izpildiet:

 Operators drīkst veikt tikai ikdienas apkopes

procedūras, kas norādītas šajā rokasgrāmatā.

 Plānotās apkopes pārbaudes jāveic

kvalificētiem servisa speciālistiem saskaņā ar ražotāja specifikācijām un prasībām, kas norādītas atbildību rokasgrāmatā.

 Likvidējiet materiālu saskaņā ar valdības

pieņemtajiem noteikumiem.

 Izmantojiet tikai Genie apstiprinātas maināmās

daļas.

Apkopes simbolu apzīmējums

Turpmāk norādītie simboli ir izmantoti šajā rokasgrāmatā, lai palīdzētu informēt par instrukciju nodomu. Kad apkopes procedūras sākumā ir redzami viens vai vairāki simboli, tie izsaka turpmāk norādīto nozīmi.

Norāda, ka šīs procedūras veikšanai būs nepieciešami instrumenti.

Norāda, ka šīs procedūras veikšanai būs nepieciešamas jaunas rezerves daļas.

Norāda, ka pirms šīs procedūras veikšanas dzinējam jābūt aukstam.

Pareiza dzinēja eļļas līmeņa uzturēšana ir būtisks faktors dzinēja veiktspējas un kalpošanas laika nodrošināšanai. Mašīnas ekspluatācija ar nepietiekamu eļļas līmeni var sabojāt dzinēja komponentus.

Piezīme: pārbaudiet eļļas līmeni, kad dzinējs ir izslēgts.

1 Pārbaudiet eļļas līmeņa mērstieni. Papildiniet

eļļu, kad nepieciešams.

Ford DSG-423 EFI dzinējs

Eļļas tips 5W-20

Ford MSG-425 EFI dzinējs

Eļļas tips 5W-20

Perkins 404C-22 dzinējs

Eļļas tips 15W-40 Eļļas tips – auksta laika apstākļi 5W-20

Perkins 404D-22 dzinējs

Eļļas tips 15W-40 Eļļas tips – auksta laika apstākļi 5W-40

Perkins 404F-22T dzinējs

Eļļas tips 15W-40 Eļļas tips – auksta laika apstākļi 5W-40

Deutz F3L 2011F dzinējs

Eļļas tips 15W-40 Eļļas tips – auksta laika apstākļi 5W-40

Deutz D2.9 L4 dzinējs

Eļļas tips 15W-40 Eļļas tips – auksta laika apstākļi 5W-30

52 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Apkope

Pārbaudiet hidrauliskās eļļas līmeni

Hidrauliskās eļļas pareiza līmeņa uzturēšana ir svarīga pareizai mašīnas darbībai. Nepareiza hidrauliskās eļļas līmeņa dēļ var sabojāties hidrauliskie komponenti. Ikdienas pārbaudes ļauj pārbaudītājam noteikt izmaiņas eļļas līmenī, kas var norādīt uz hidrauliskās sistēmas problēmām.

1 Pārliecinieties, ka platforma ir novietošanas

pozīcijā.

2 Vizuāli pārbaudiet skatlodziņu, kas atrodas

hidrauliskās eļļas tvertnes sānos.

Rezultāts: hidrauliskās eļļas līmenim jābūt 5 cm

robežās no skatlodziņa augšas.

3 Uzpildiet eļļu, ja nepieciešams. Neuzpildiet

pārmērīgi.

Hidrauliskās eļļas specifikācijas

Hidrauliskās eļļas veids

Chevron Rando HD vai līdzvērtīga

Pārbaudiet dzinēja dzesēšanas šķidruma līmeni – šķidruma dzeses modeļi

Dzesēšanas šķidruma pareiza līmeņa uzturēšana ir svarīga dzinēja kalpošanas laika nodrošināšanai. Nepareizs dzesēšanas šķidruma līmenis ietekmē dzinēja dzesēšanas spēju un bojā dzinēja komponentus. Ikdienas pārbaudes ļauj noteikt izmaiņas dzesēšanas šķidruma līmenī, kas var norādīt par dzesēšanas sistēmas problēmām.

Apdegumu gūšanas risks. Sargieties no

karstām dzinēja daļām un dzesēšanas šķidruma. Saskare ar karstām dzinēja daļām un/vai dzesēšanas šķidrumu var radīt nopietnus apdegumus.

Apdegumu gūšanas risks. Nenoņemiet

radiatora vāciņu, ja dzinējs tika darbināts. Saskare ar dzesēšanas šķidrumu, kam ir spiediens, var radīt nopietnus apdegumus. Ļaujiet dzinējam atdzist pirms radiatora vāciņa noņemšanas.

1 Pārbaudiet šķidruma līmeni dzesēšanas

šķidruma izplešanās tvertnē. Papildiniet šķidrumu, ja nepieciešams.

Rezultāts: šķidruma līmenim jābūt pie atzīmes

FULL (pilns) uz tvertnes vai jābūt redzamam

skatlodziņā.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Apkope

Akumulatoru pārbaude

Pareizs akumulatora stāvoklis ir būtisks, lai nodrošinātu labu mašīnas veiktspēju un darba drošību. Nepareizi šķidruma līmeņi vai bojāti kabeļi un savienojumi var izraisīt detaļu bojājumus un bīstamas situācijas.

Strāvas trieciena risks. Saskare ar karstiem vai

elektrību vadošiem kontūriem var izraisīt nāvi vai smagus ievainojumus. Noņemiet visus gredzenus, pulksteņus un citas rotaslietas.

Ievainojumu risks. Akumulatori satur skābi.

Izvairieties no akumulatora skābes izšļakstīšanās vai saskares ar to. Neitralizējiet akumulatora skābes šļakatas ar dzeramo sodu un ūdeni.

1 Izmantojiet aizsargapģērbu un aizsargbrilles. 2 Pārliecinieties, ka akumulatora kabeļu

savienojumi ir cieši un nav korodējuši.

3 Pārliecinieties, ka akumulatoru turošie

kronšteini ir savā vietā un droši.

Plānotā apkope

Ceturkšņa, gada un divu gadu intervāla apkopes drīkst veikt persona, kas ir apmācīta un kvalificēta veikt apkopi šai mašīnai saskaņā ar šīs mašīnas apkopes rokasgrāmatā sniegtajām procedūrām.

Mašīnām, kas nav izmantotas vairāk nekā trīs mēnešus, pirms ekspluatācijas atsākšanas ir jāveic ceturkšņa pārbaude.

Piezīme: uzliekot spaiļu aizsargus un uzklājot pretkorozijas hermētiķi, tiks aizkavēta akumulatora spaiļu un kabeļu korozija.

54 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Specifikācijas

Modelis

S-60 TRAX

ugstums, maksimālais darba 20,29 m ugstums, maksimālais platformas 18,29 m ugstums, transporta pozīcijā,

2,74 m

maksimālais Horizontālā sniedzamība, maksimālā 15,5 m Platums 2,59 m Garums, transporta pozīcija 8,51 m Maksimālā celtspēja 227 kg Maksimālā celtspēja ar pareizu

340 kg

pretsvara konfigurāciju. Maksimālais vēja ātrums 12,5 m/s Riteņu garenbāze 2,5 m Pagrieziena rādiuss (ārējais) 7,44 m Pagrieziena rādiuss (iekšējais) 4,27 m Grozāmās pamatnes griešanās

pastāvīga

(grādi) Grozāmās pamatnes aizmugurējās

1,14 m

daļas pagrieze Vadības ierīces 12 V līdzstrāvas

proporcionālā

Platformas izmēri, 6 pēdas (garums x

182 x 76 cm

platums) Platformas izmēri, 8 pēdas (garums x

244 x 91 cm

platums) Platformas līmeņošana pašlīmeņojošā Platformas griešanās 160° Maiņstrāvas kontaktligzda platformā standarta Klīrenss, vidū 42 cm Klīrenss, ass 36 cm Degvielas tvertnes ietilpība 151 litrs Hidrauliskais spiediens, maksimālais

204 bāri

(izlices funkcijas) Sistēmas spriegums 12 V Kopējā vibrācijas vērtība, kādai pakļauta rokas/plaukstas

sistēma, nepārsniedz 2,5 m/s Svērtā paātrinājuma augstākā vidējā vērtība, kādam

pakļauts viss ķermenis, nepārsniedz 0,5 m/s

. Svars 11 530 kg (Mašīnas svars atšķiras atkarībā no papildaprīkojuma

konfigurācijām. Konkrētās mašīnas svaru skatiet sērijas uzlīmē.)

Trokšņu emisija gaisā

Skaņas spiediena līmenis darba zonā uz zemes 83 dB Skaņas spiediena līmenis platformas darba zonā 73 dB Garantētais skaņas jaudas līmenis 105 dB

Maksimālais slīpuma nomināls, novietošanas pozīcija, 4WD (pilnpiedziņa)

Platforma slīpumā uz leju 45 % 24° Platforma slīpumā uz augšu 30 % 17° Sānisks slīpums 25 % 14° Piezīme: slīpuma nominālu nosaka virsmas apstākļi un

atbilstoša vilce.

Braukšanas ātrumi

Braukšanas ātrums, novietošanas pozīcija, 4WD (pilnpiedziņa)

Braukšanas ātrums, pacelta vai izvirzīta – visiem modeļiem

3,7 km/h

12,2m/12 sek.

1,1 km/h

12,2 m/40 sek.

Informācija par slodzi uz grīdu

Maksimālā slodze uz kāpurķēdi 5715 kg Kāpurķēdes kontakta spiediens 0,77 kg/cm

77 kPa

izņemtās grīdas spiediens 1146 kg/m

11,24 kPa

Piezīme: informācija par slodzi uz grīdu ir aptuvena un neietver dažādas papildaprīkojuma konfigurācijas. Tā ir

āizmanto tikai saskaņā ar attiecīgiem drošības faktoriem.

Pastāvīga mūsu produktu uzlabošana ir Genie politika. Ražojumu specifikācijas drīkst mainīt bez paziņojuma vai saistībām.

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

Specifikācijas

Modelis S-65 TRAX

ugstums, maksimālais darba 21,8 m ugstums, maksimālais platformas 19,81 m ugstums, transporta pozīcijā,

2,74 m

maksimālais Horizontālā sniedzamība, maksimālā 17,1 m Platums 2,59 m Garums, transporta pozīcija 9,5 m Maksimālā celtspēja 227 kg Maksimālais vēja ātrums 12,5 m/s Riteņu garenbāze 2,5 m Pagrieziena rādiuss (ārējais) 7,44 m Pagrieziena rādiuss (iekšējais) 4,27 m Grozāmās pamatnes griešanās

pastāvīga

(grādi) Grozāmās pamatnes aizmugurējās

1,14 m

daļas pagrieze Vadības ierīces 12 V līdzstrāvas

proporcionālā

Platformas izmēri, 6 pēdas (garums x

182 x 76 cm

platums) Platformas izmēri, 8 pēdas (garums x

244 x 91 cm

204 bāri

(izlices funkcijas) Sistēmas spriegums 12 V Kopējā vibrācijas vērtība, kādai pakļauta rokas/plaukstas

sistēma, nepārsniedz 2,5 m/s Svērtā paātrinājuma augstākā vidējā vērtība, kādam

pakļauts viss ķermenis, nepārsniedz 0,5 m/s

. Svars 12 229 kg (Mašīnas svars atšķiras atkarībā no papildaprīkojuma

konfigurācijām. Konkrētās mašīnas svaru skatiet sērijas uzlīmē.)

Trokšņu emisija gaisā

Skaņas spiediena līmenis darba zonā uz zemes 83 dB Skaņas spiediena līmenis platformas darba zonā 73 dB Garantētais skaņas jaudas līmenis 105 dB

Maksimālais slīpuma nomināls, novietošanas pozīcija, 4WD (pilnpiedziņa)

Platforma slīpumā uz leju 45 % 24° Platforma slīpumā uz augšu 30 % 17° Sānisks slīpums 25 % 14° Piezīme: slīpuma nominālu nosaka virsmas apstākļi un

atbilstoša vilce.

Braukšanas ātrumi

Braukšanas ātrums, novietošanas pozīcija, 4WD (pilnpiedziņa)

Braukšanas ātrums, pacelta vai izvirzīta – visiem modeļiem

3,7 km/h

12,2m/12 sek.

1,1 km/h

12,2 m/40 sek.

Informācija par slodzi uz grīdu

Maksimālā slodze uz kāpurķēdi 6169 kg Kāpurķēdes kontakta spiediens 0,84 kg/cm

82 kPa

izņemtās grīdas spiediens 1210 kg/m

11,87 kPa

Piezīme: informācija par slodzi uz grīdu ir aptuvena un neietver dažādas papildaprīkojuma konfigurācijas. Tā ir

āizmanto tikai saskaņā ar attiecīgiem drošības faktoriem.

Pastāvīga mūsu produktu uzlabošana ir Genie politika. Ražojumu specifikācijas drīkst mainīt bez paziņojuma vai saistībām.

56 S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV

Piektais izdevums • Pirmais iespiedums Operatora rokasgrāmata

Specifikācijas

S-60 TRAX kustību diapazons

S-65 TRAX kustību diapazons

18.3 m

12.2 m

6.1 m

0 m

6.0 m 0 m

6.0 m

12.2 m

18.3 m

12.2 m

6.1 m

0 m

6.0 m

S-60 TRAX • S-65 TRAX Daļas nr. 1261733LV Operatora rokasgrāmata Piektais izdevums • Pirmais iespiedums

0 m

6.0 m

12.2 m

18.3 m

Daļas nr. 1261733LV S-60 TRAX • S-65 TRAX

Genie S-60 TRAX™ / S-65 TRAX™ Operator's Manual [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual
