Genie S®-60 / S®-65 / S®-60 XC™ / S®-65 XC™ Operator's Manual [da]

Betjeningsvejledning

S-60
S-65

CE

med

vedligeholdelses-

oplysninger

Fifth Edition

First Printing

Part No. 114306DA

Betjeningsvejledning

Vigtigt

Læs, forstå og overhold disse sikkerhedsregler og
betjeningsinstruktioner, inden maskinen tages i brug.
Maskinen må kun betjenes af autoriseret personale, der
er oplært i dens betjening. Denne vejledning skal
betragtes som en permanent del af maskinen og skal
altid forefindes på denne. Hvis du har nogen spørgsmål,
bedes du kontakte Genie Industries.

Indholdsfortegnelse

Side

Indledning ................................................................... 1

Definitioner på symboler og fareillustrationer ............... 3

Generel sikkerhed ....................................................... 5

Personlig sikkerhed ..................................................... 8

Sikkerhed i arbejdsområdet ......................................... 9

Forklaring .................................................................. 17

Styreenheder ............................................................. 18

Inspektioner .............................................................. 26

Betjeningsinstruktioner .............................................. 36

Instruktioner vedr. transport og løft ........................... 46

Vedligeholdelse ......................................................... 49

Specifikationer .......................................................... 53

5. udgave • 1. oplag

Kontakt os:

Internet: www.genielift.com
E-mail: [e-mail]

Copyright © 1995, Genie Industries

1. udgave: 3. oplag, oktober 1996

2. udgave: 5. oplag, juli 2000

3. udgave: 2. oplag, maj 2004

4. udgave: 2. oplag, august 2006

5. udgave: 1. oplag, september 2007

”Genie” er et registreret varemærke tilhørende
Genie Industries i USA og mange andre lande.
”S” er et varemærke tilhørende Genie Industries.

Trykt på genbrugspapir L

Trykt i USA

S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Ejere, brugere og operatører:

Genie værdsætter, at du har valgt at bruge vores
maskine. Vores første prioritet er brugersikkerhed,
hvilket bedst opnås ved en samlet indsats. Vi
mener, at du yder et meget stort bidrag til
sikkerheden, hvis du, såvel som brugere og
operatører af udstyret:

1 Overholder arbejdsgiverens, arbejdspladsens

og det offentliges regulativer.

2 Læser, forstår og overholder instruktionerne i

denne og andre vejledninger, som følger med
denne maskine.

3 Anvender gode og sikre arbejdsprocedurer

sammen med sund fornuft.

Betjeningsvejledning

Indledning

Fare

Manglende overholdelse af
sikkerhedsreglerne og
anvisningerne i denne vejledning
vil resultere i alvorlig personskade
eller dødsfald.

4 Kun lader uddannede/certificerede operatører

betjene maskinen, under informeret og kyndigt
tilsyn.

Hvis der er noget i denne vejledning, som ikke er
klart, eller som du mener bør tilføjes, bedes du
kontakte os.

Internet: www.genielift.com

E-mail: [e-mail]

Undlad at bruge maskinen
medmindre:

Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening i denne
betjeningsvejledning.

1 Undgå farlige situationer.

Sæt dig grundigt ind i sikkerhedsreglerne,
inden du går videre til næste afsnit.

2 Foretag altid inspektion før ibrugtagning.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Du læser, forstår og overholder fabrikantens
instruktioner og sikkerhedsregler – sikkerheds­og betjeningsvejledningen samt mærkaterne på
maskinen.

Du læser, forstår og overholder arbejdsgiverens
sikkerhedsregler og arbejdspladsens regulativer.

Du læser, forstår og overholder alle gældende
offentlige regulativer.

Du er uddannet i sikker betjening af maskinen.

Reservedelsnr. 114306DA S-60 • S-65 1

Betjeningsvejledning 5. udgave • 1. oplag

Indledning

Fareklassificering

Genie benytter symboler, farvemarkering og
signalord til at gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol —
bruges til at advare dig om risiko
for personskade. Følg alle
sikkerhedsoplysninger, som vises
efter dette symbol, for at undgå
risiko for personskade eller
dødsfald.

FARE

Rød

ADVARSEL

Orange

FORSIGTIG

Gul

Gør opmærksom på en
faresituation, der – hvis den ikke
undgås – vil resultere i alvorlig
personskade eller dødsfald.

Gør opmærksom på en
faresituation, der – hvis den ikke
undgås – kan resultere i alvorlig
personskade eller dødsfald.

Gør opmærksom på en
faresituation, der – hvis den ikke
undgås – kan resultere i mindre
eller middelsvær personskade.

Tiltænkt brug

Denne maskine er kun beregnet til løft af personer
sammen med deres værktøj og materialer til et højt
placeret arbejdssted.

Vedligeholdelse af
sikkerhedsskilte

Udskift eventuelle manglende eller beskadigede
sikkerhedsskilte. Tænk altid på operatørens
sikkerhed. Benyt mildt sæbevand til at rengøre
sikkerhedsskilte. Brug ikke rengøringsmidler med
opløsningsmidler, eftersom de kan beskadige
materialet i sikkerhedsskiltene.

BEMÆRK

Blå

2 S-60 • S-65 Reservedelsnr. 114306DA

Gør opmærksom på en
faresituation, der – hvis den ikke
undgås – kan resultere i tingskade.

5. udgave • 1. oplag

Betjeningsvejledning

Definitioner på symboler og fareillustrationer

Knusningsfare Eksplosionsfare

Bevar påkrævet
frihøjde.

Væltningsfare

Hold afstand til
bevægelige dele.

Modvægt, op ad
bakke:

1 Træk bom

tilbage.

2 Sænk bom.

Hold dig væk fra
bane, som
platformen
bevæges i.

Modvægt, ned ad
bakke:

1 Sænk bom.
2 Træk bom

tilbage.

Rygning forbudt.
Ingen åben ild.
Sluk motor.

NedstyrtningsfareKnusningsfare

Væltningsfare

Fare for livsfarligt
elektrisk stød

Stå ikke på denne
overflade.

Udskift dæk med
dæk af samme
slags.

Væltningsfare

Reservedelsnr. 114306DA S-60 • S-65 3

Læs betjenings­vejledningen.

Kun uddannet
vedligeholdelses­personale bør åbne
disse rum.

Væltningsfare

Den nominelle
kapacitet er
angivet på
typemærkaten.

Betjeningsvejledning 5. udgave • 1. oplag

Definitioner på symboler og fareillustrationer

Fastgørelsespunkt
til sikkerhedswire

Fare for livsfarligt
elektrisk stød

Eksplosionsfare Brug ikke æter

Hjultryk Nominel spænding

Undgå kontakt.

eller anden
højenergi
starthjælp på
maskiner, som er
udstyret med
gløderør.

for strøm til
platform

Instruktioner til
fastspænding

Trykkapacitet for
luftslange til
platform

Instruktioner til
fastspænding

Hav brandslukker i
nærheden.

4 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Sikkerhedsskilte og placeringer

Betjeningsvejledning

Generel sikkerhed

114252

114249

114249

82487

114251

114252

133067

82472

82548

82487

114249 A

114251

114251 A

133067

114252 A

82472

0to 50KV3.0 m

50to 200KV4.6 m

200to 350KV6.1 m

350to 500KV7.6 m

500to 750KV10.6 m

133067 A

750to 1000KV13.7 m

82487 B

82472 B

82548

Reservedelsnr. 114306DA S-60 • S-65 5

Betjeningsvejledning 5. udgave • 1. oplag

Generel sikkerhed

Sikkerhedsskilte og placeringer

82487

82487 B

114473

114473 A

114473

82601

227 kg

82601 B

+

<=

227 kg

82671

82487

82547

82604

82671

82601

340 kg

82547 B

82604 B

<=

340 kg

12.5 m/sec

82671 C

+

eller 82547

82604

6 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Sikkerhedsskilte og placeringer

Betjeningsvejledning

Generel sikkerhed

114247

114249

114249 A

114252

114252 A

82671

133067

82548

82671 C

82472

82472 B

82473

0to 50KV3.0 m

50to 200KV4.6 m

200to 350KV6.1 m

350to 500KV7.6 m

500to 750KV10.6 m

133067 A

750to 1000KV13.7 m

82473 B

82671

114252

82473

114247

133067

82548

82472

114249 114249

Reservedelsnr. 114306DA S-60 • S-65 7

Betjeningsvejledning 5. udgave • 1. oplag

Personlig sikkerhed

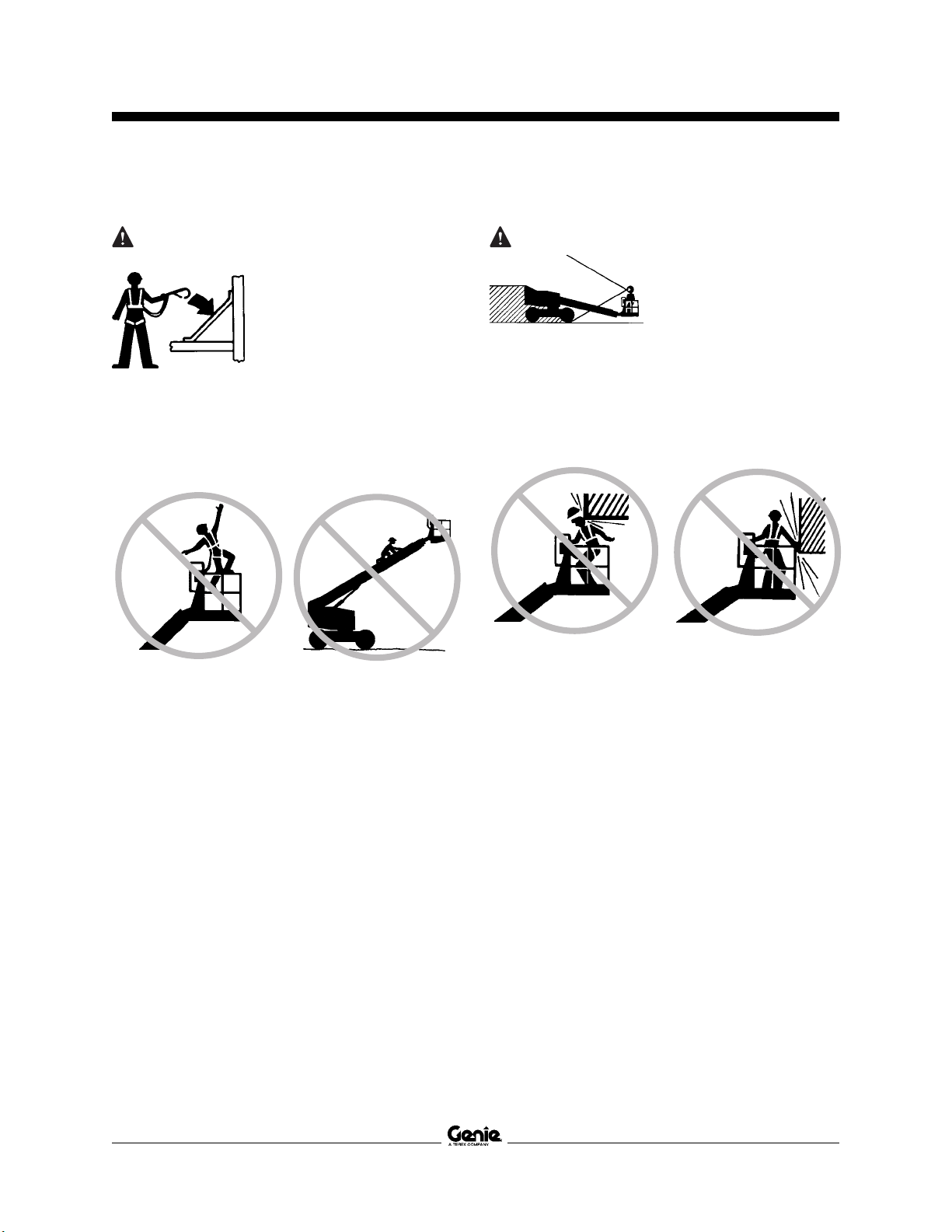

Beskyttelse mod nedstyrtning

Personligt faldsikringsudstyr er påkrævet ved
betjening af denne maskine.

Personer i platformen skal være iført
sikkerhedsbælte eller -sele i overensstemmelse
med de offentlige regulativer. Fastgør
sikkerhedswiren til fastgørelsespunktet i
platformen.

Operatører skal overholde de regulativer, som
foreskrives af arbejdsgiveren, arbejdspladsen og
det offentlige, angående brugen af personligt
beskyttelsesudstyr.

Alt personligt faldsikringsudstyr skal overholde de
gældende offentlige regulativer og skal inspiceres
og bruges i overensstemmelse med udstyrspro­ducentens instruktioner.

8 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Sikkerhed i arbejdsområdet

Fare for livsfarligt elektrisk

stød

Denne maskine er ikke isoleret og yder ikke
beskyttelse mod berøring af eller ophold i
nærheden af en strømkilde.

Hold forsvarlig afstand til strømførende ledninger og
apparater i overensstemmelse med de gældende
lovbestemmelser og nedenstående skema.

Netspænding Påkrævet frihøjde

0 til 50 kV 3,0 m

50 til 200 kV 4,6 m

200 til 350 kV 6,1 m

350 til 500 kV 7,6 m

500 til 750 kV 10,6 m

Tag højde for, at platformen kan bevæge sig, at
elektriske ledninger kan gynge eller hænge ned, og
pas på stærke vindstød.

Hold afstand til maskinen, hvis den kommer i
kontakt med strømførende højspændingsledninger.
Hverken mandskab på jorden eller i platformen må
røre ved eller betjene maskinen, før der slukkes for
strømmen til de strømførende højspændings­ledninger.

Maskinen må ikke betjenes i tordenvejr eller
stormvejr.

Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.

Væltningsfare

Den samlede vægt af personer, udstyr og
materialer må ikke overstige platformens
maksimale lastkapacitet for det indskrænkede eller
uindskrænkede bevægelsesområde.

Platformens maksimale lastkapacitet 227 kg

Platformens maksimale lastkapacitet 340 kg
S-60 med platform på 6 fod
med korrekt modvægt

Maks. antal personer 2

750 til 1.000 kV 13,7 m

Reservedelsnr. 114306DA S-60 • S-65 9

S-60 340 kg Kapacitetsbom: Fastgør ikke en
platform med en nominel vægt på 340 kg til
maskiner med nogen anden nominel
belastningsevne. Maskinens maksimale nominelle
belastningsevne er angivet på typemærkaten.

Vægten af diverse ekstraudstyr, såsom rørholdere,
panelholdere og svejseapparater, vil reducere den
nominelle platformskapacitet og skal iberegnes i
den samlede platformslast. Se mærkaterne på
ekstraudstyret.

Hvis ekstraudstyret bruges, skal du læse, forstå og
overholde mærkaterne og instruktionerne til
ekstraudstyret.

Betjeningsvejledning 5. udgave • 1. oplag

Sikkerhed i arbejdsområdet

Bommen må ikke hæves eller skydes ud,
medmindre maskinen står på et fast, plant
underlag.

Hældningsalarmen må ikke bruges som en
niveauindikator. Hældningsalarmen lyder kun i
platformen, når maskinen står på en meget stejl
skråning.

Hvis hældningsalarmen lyder, når platformen er
hævet:
Udvis stor forsigtighed. Identificer bommens
tilstand på skråningen som vist nedenfor. Følg
proceduren for at sænke bommen, før der flyttes til
et fast og plant underlag. Bommen må ikke drejes,
mens platformen sænkes.

Hæv ikke bommen, hvis der er risiko for, at
vindhastigheden overstiger 12,5 m/s. Hvis vinden
overstiger 12,5 m/s, når bommen er hævet, skal
bommen sænkes, og betjening af maskinen skal
afbrydes.

Maskinen må ikke betjenes i stærk blæst.
Platformens eller lastens overfladeareal må ikke
forøges. Forøgelse af det område, som er udsat for
vinden, forringer maskinens stabilitet.

Vær yderst påpasselig, og kør meget langsomt, når
maskinen kører i sænket position i ujævnt terræn,
over murbrokker, på et ustabilt eller glat underlag
og i nærheden af huller og skrænter.

Hvis hældningsalarmen lyder med
platformen op ad bakke:
Sænk først og fremmest bommen, og
træk den derefter tilbage.

Hvis hældningsalarmen lyder med
platformen ned ad bakke:
Træk først og fremmest bommen
tilbage, og sænk den derefter.

Maskinen må ikke køre på eller i nærheden af
ujævnt terræn, et ustabilt underlag el. lign. med
bommen hævet eller skudt ud.

Maskinen må ikke bruges som kran.

Bommen må ikke bruges til at skubbe maskinen
eller andre genstande.

Bommen må ikke røre ved tilstødende bygninger/
genstande.

Bommen og platformen må ikke bindes til
tilstødende bygninger/genstande.

Lasten må ikke placeres uden for platformens
afgrænsning.

10 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Sikkerhed i arbejdsområdet

Brug ikke genstande
uden for platformen til at
støde af fra eller trække
ind mod.

Maksimal tilladelig
sidekraft

400 N

Maskindele, der har indflydelse på sikkerheden og
stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må
ikke udskiftes med dele med en anden vægt eller
specifikation.

Fabriksmonterede dæk må ikke udskiftes med dæk
af en anden type/størrelse eller lagklasse.

Arbejdsplatformen må ikke modificeres eller
ændres uden forudgående skriftlig tilladelse fra
producenten. Montering af udstyr til fastgørelse af
værktøj eller andre materialer på platformen,
fodbrædderne eller gelænderne kan forøge
platformens vægt samt platformens eller lastens
overfladeareal.

Transportér ikke værktøj og materialer, medmindre
de er jævnt fordelt og kan håndteres sikkert af
personen/personerne i platformen.

Maskinen må ikke benyttes på et bevægeligt
underlag eller et køretøj.

Kontrollér, at alle dæk er i god stand, at de
luftfyldte dæk har korrekt dæktryk, og at
vingemøtrikkerne er spændt forsvarligt.

Platformsbetjeningen må ikke bruges til at frigøre
platformen, hvis den sidder fast eller på anden
måde hindres af en tilstødende bygning/genstand.
Alle personer skal være nede fra platformen, inden
der gøres forsøg på at frigøre denne vha. det
nederste betjeningssted.

Farer ved betjening på

skråninger

Kør ikke maskinen op på en skråning, der
overstiger maskinens maksimale kapacitet for
kørsel op ad bakke, ned ad bakke eller på en
sideskråning. Skråningskapaciteten gør sig kun
gældende for maskiner i den sænkede position.

Der må ikke placeres eller fastgøres hængende last
på eller til nogen del af denne maskine.

Stiger eller stilladser må ikke anbringes i platformen
eller stilles op ad nogen af maskinens dele.

Maksimal skråningskapacitet,
sænket position, 2WD (2-hjulstræk)

Platform, ned ad bakke 30 % (17°)

Platform, op ad bakke 10 % (6°)

Sideskråning 25 % (14°)

Maksimal skråningskapacitet,
sænket position, 4WD (4-hjulstræk)

Platform, ned ad bakke 45 % (24°)

Platform, op ad bakke 30 % (17°)

Sideskråning 25 % (14°)

Bemærk: Skråningskapacitet er afhængig af
jordforholdene og tilstrækkelig trækkraft.

Reservedelsnr. 114306DA S-60 • S-65 11

Betjeningsvejledning 5. udgave • 1. oplag

Sikkerhed i arbejdsområdet

Nedstyrtningsfarer

Personer i platformen skal
være iført sikkerhedsbælte
eller -sele i overens­stemmelse med de
gældende lovbestemmelser.
Fastgør sikkerhedswiren til
fastgørelsespunktet i
platformen.

Sid, stå eller kravl ikke på platformens gelænder.
Stå altid med fødderne solidt placeret på
platformens gulv.

Kravl ikke ned fra platformen, når den er hævet.

Hold platformens gulv rent.

Sænk midtergelænderet, eller luk lågen til
platformsindgangen, inden maskinen betjenes.

Kollisionsfarer

Vær opmærksom på
steder med begrænset
udsyn og blinde vinkler,
når maskinen køres eller
betjenes.

Vær opmærksom på bommens placering og
”halesving”, når drejekransen drejes.

Kontrollér, at der ikke er hængende forhindringer
eller lignende risici i arbejdsområdet.

Vær opmærksom på faren for at få noget i klemme,
når der gribes fat i platformsgelænderet.

Operatører skal overholde de regulativer, som
foreskrives af arbejdsgiveren, arbejdspladsen og
det offentlige, angående brugen af personligt
beskyttelsesudstyr.

Stig ikke af eller på platformen, medmindre
maskinen er i den sænkede position, og platformen
er ved jordhøjde.

12 S-60 • S-65 Reservedelsnr. 114306DA

Anvend de farvekodede retningspile på
platformsbetjeningen og kørechassiset til køre- og
styrefunktionerne.

5. udgave • 1. oplag

Betjeningsvejledning

Sikkerhed i arbejdsområdet

Bommen må ikke sænkes, medmindre alle
personer og hindringer er væk fra området under
maskinen.

Kørehastigheden skal tilpasses underlagets
beskaffenhed, hårdhed og hældning, mandskabets
placering samt evt. andre faktorer, der kan
forårsage kollision.

Bommen må ikke betjenes i umiddelbar nærhed af
en kran, medmindre kranens betjeningsgreb er låst,
og/eller der er truffet forholdsregler med henblik på
at undgå kollision.

Der må ikke køres vildt eller ”pjattes”, mens
maskinen betjenes.

Fare for legemsbeskadigelse

Maskinen må ikke betjenes, hvis der er luft- eller
hydraulikolielækage. En luft- eller hydraulikolielæ­kage kan gennemtrænge og/eller ætse huden.

Når motoren kører, skal maskinen altid betjenes i et
godt ventileret område for at undgå
kulilteforgiftning.

Forkert kontakt med komponenter, som findes
under dæksler, vil forårsage alvorlig tilskadekomst.
Kun uddannet vedligeholdelsespersonale bør åbne
disse rum. Det anbefales, at operatøren kun åbner
disse rum, når der udføres inspektion før
ibrugtagning. Alle rum skal forblive lukkede og låste
under drift.

Fare for eksplosion og brand

Motoren må ikke startes, hvis du kan lugte eller se
flydende gas (LPG), benzin, dieselolie eller lignende
eksplosionsfarlige stoffer.

Der må ikke fyldes brændstof på maskinen, mens
motoren kører.

Der må kun fyldes brændstof på maskinen – og
batteriet må kun oplades – i et åbent område med
god udluftning og på afstand af gnister, åben ild og
tændt tobak.

Maskinen må ikke betjenes i farlige områder eller
områder, hvor der kan være brand- eller
eksplosionsfarlige gasser eller partikler.

Der må ikke sprøjtes æter ind i motorer, som er
udstyret med gløderør.

Reservedelsnr. 114306DA S-60 • S-65 13

Betjeningsvejledning 5. udgave • 1. oplag

Sikkerhed i arbejdsområdet

Farer ved beskadiget

maskine

Maskinen må ikke benyttes, hvis den er beskadiget
eller defekt.

Inspicér maskinen omhyggeligt inden brug, og
afprøv samtlige funktioner inden hvert skift. En
beskadiget eller defekt maskine skal omgående
mærkes og tages ud af drift.

Kontrollér, at alt vedligeholdelsesarbejde, der er
anført i denne vejledning og den relevante
Genie-servicehåndbog, er udført.

Sørg for, at alle mærkater er læselige og korrekt
placeret.

Sørg for, at betjenings-, sikkerheds- og
ansvarsvejledningen er fuldstændig, læselig og
placeret i opbevaringsboksen på platformen.

Fare for

komponentbeskadigelse

Der må ikke bruges et batteri eller en oplader på
mere end 12 V til at starte maskinen med
startkabler.

Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.

Batterisikkerhed

Forbrændingsfarer

Batterier indeholder syre. Bær altid beskyttelsestøj
og beskyttelsesbriller, når der arbejdes med
batterier.

Undgå at spilde eller røre ved batterisyre. Spildt
batterisyre neutraliseres med natron og vand.

Eksplosionsfare

Sørg for, at der ikke er gnister, åben ild eller tændt
tobak i nærheden af batterierne. Batterier afgiver
eksplosionsfarlig gas.

Fare for livsfarligt elektrisk stød

Undgå berøring af batteripolerne.

Sikkerhed i forbindelse med

svejsekabel til platform

Læs, forstå og overhold samtlige advarsler og
instruktioner, der følger med svejseapparatet.

Tilslut ikke svejseledninger eller -kabler, medmindre
svejseapparatet er slukket på platformsbetjeningen.

Betjen ikke, medmindre svejsekablerne er tilsluttet
korrekt.

Tilslut den positive ledning til drejelåsstikket ved
drejekransen og platformen.

Tilslut klemmen fra den negative ledning til den
jordledende mast på drejekransen og platformen.

14 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Sikkerhed i arbejdsområdet

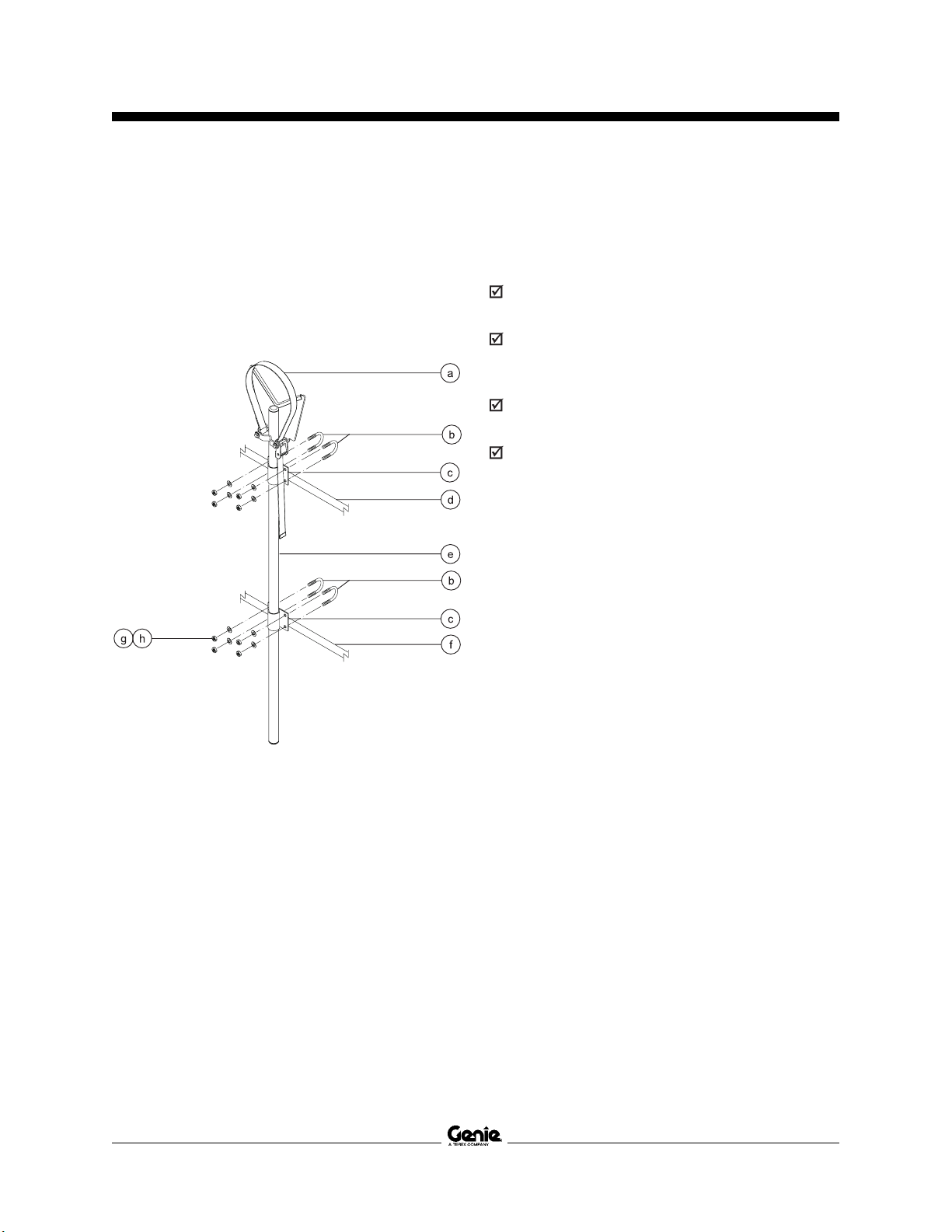

Sikkerhed i forbindelse med

rørholdere

Læs, forstå og overhold samtlige advarsler og
instruktioner, der følger med rørholderne.

Den nominelle platformskapacitet må ikke
overskrides. Rørholdermontagen og vægten i
rørholderne vil reducere den nominelle
platformskapacitet og skal iberegnes i den samlede
platformslast.

Rørholdermontagen vejer 9,5 kg.

Den maksimale kapacitet på rørholdermontagen
er 91 kg.

Vægten på rørholdermontagen og lasten i
rørholderne kan begrænse det maksimale antal
personer i platformen.

Centrér lasten inden for platformens afgrænsning.

Fastgør lasten til platformen.

Bloker ikke platformens indgang eller udgang.

Bloker ikke evnen til at betjene platformsbetje­ningen eller den røde nødstopknap.

Betjen ikke, medmindre du er tilstrækkeligt
instrueret og er bekendt med alle de farer, som er
forbundet med bevægelse af platformen med en
overhængende last.

Maskinen må ikke udsættes for vandret kraft eller
sidebelastning i form af hævning eller sænkning af
fast eller overhængende last.

Sikkerhed i forbindelse med

panelholdere

Læs, forstå og overhold samtlige advarsler og
instruktioner, der følger med panelholderne.

Den nominelle platformskapacitet må ikke
overskrides. Den kombinerede vægt af holdere,
paneler, personer, værktøj og andet udstyr må ikke
overstige den nominelle kapacitet.

Panelholdermontagen vejer 13,6 kg.

Den maksimale kapacitet på panelholdermontagen
er 113 kg.

Vægten på panelholderne og lasten i panelholderne
kan begrænse det maksimale antal personer i
platformen til en person.

Fastgør holderne til platformen. Fastgør panelet/
panelerne til platformsgelænderet ved brug af de
medfølgende stropper.

Betjen ikke, medmindre du er tilstrækkeligt
instrueret og er bekendt med alle farer i forbindelse
med løft af paneler.

Maskinen må ikke udsættes for vandret kraft eller
sidebelastning i form af hævning eller sænkning af
fast eller overhængende last.

Maksimal lodret højde på paneler: 1,2 m

Maksimal vindhastighed: 6,7 m/sek

Maksimalt panelområde: 3 m

2

Fare for livsfarligt elektrisk stød: Hold rør væk fra
alle strømførende elektriske ledninger.

Reservedelsnr. 114306DA S-60 • S-65 15

Betjeningsvejledning 5. udgave • 1. oplag

Sikkerhed i arbejdsområdet

Spærring efter hver brug

1 Vælg et sikkert parkeringssted – på et fast,

plant underlag, hvor der ikke er forhindringer eller
trafik.

2 Træk bommen tilbage, og sænk den til den

sænkede position.

3 Drej drejekransen, således at bommen befinder

sig mellem de ikke-styrende hjul.

4 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

5 Klods hjulene op.

16 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Forklaring

S-60

S-65

1 Ikke-styrende hjuldæk
2 Styrende hjuldæk
3 Nederste betjeningssted
4 Bom
5 Platformsbetjening
6 Platform
7 Udliggerbom (S-65)
8 Fastgørelsespunkt til sikkerhedswire
9 Glidende midtergelænder
10 Opbevaringsboks til vejledninger
11 Fodkontakt

Reservedelsnr. 114306DA S-60 • S-65 17

Betjeningsvejledning 5. udgave • 1. oplag

Styreenheder

1 3

2 4

5 6

20 17

19

18

Betjeningspanel til platform

1 Knap til horn
2 Kontakt til platformsnivellering
3 Kontakt til platformsrotation
4 Kun S-65: Kontakt til hævning/sænkning af

udliggerbom
5 Kontakt til hjælpestrøm
6 Kørehastighedsvælgerkontakt

7 Gløderørskontakt
8 Motorstartkontakt
9 Tomgangsvælgerkontakt (o/m)

· Skildpadde: lav tomgangshastighed aktiveret
med fodkontakt

· Hare: høj tomgangshastighed aktiveret med
fodkontakt

10 Benzin/LPG-modeller: Brændstofvælgerkontakt
11 Rød nødstopknap

18 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Styreenheder

7

8 9 10 11

121415

12 Proportionalstyrehåndtag med to

bevægelsesretninger til køre- og styrefunktioner
ELLER proportionalstyrehåndtag til kørefunktion

og fingervippekontakt til styrefunktion
13 Indikatorlys for platformsoverbelastning
14 Indikatorlys for ikke-nivelleret maskine

(hvis monteret)
15 Indikatorlys for kørestart

1316

16 Kørestartkontakt
17 Proportionalstyrehåndtag til

udskydning/tilbagetrækning af bom
18 Indikatorlys for maskinsvigt
19 Bruges til ekstraudstyr
20 Proportionalstyrehåndtag med to

bevægelsesretninger til hævning/sænkning af

bom og venstre-/højredrejning af drejekrans

Reservedelsnr. 114306DA S-60 • S-65 19

Betjeningsvejledning 5. udgave • 1. oplag

Styreenheder

Betjeningspanel til platform

1 Knap til horn

Tryk på knappen til hornet, og hornet vil lyde.
Slip knappen til hornet, og hornet vil holde op
med at lyde.

2 Kontakt til platformsnivellering

Før platformsnivellerings­kontakten op, og platformens
niveau vil blive hævet. Før
platformsnivelleringskontakten
ned, og platformens niveau vil
blive sænket.

3 Kontakt til platformsrotation

Før platformsrotations­kontakten til højre, og
platformen vil dreje til højre.
Før platformsrotations­kontakten til venstre, og
platformen vil dreje til
venstre.

4 Kontakt til hævning/sænkning af udliggerbom

Før udliggerbomkontakten
op, og udliggeren vil blive
hævet. Før udliggerbom­kontakten ned, og udliggeren
vil blive sænket.

5 Kontakt til hjælpestrøm

Brug hjælpestrøm, hvis den primære strømkilde

(motoren) svigter.

Hold hjælpestrømskontakten til en af siderne og

aktivér den ønskede funktion samtidigt.
6 Kørehastighedsvælgerkontakt

Symbol for hældende maskine: Langsom kørsel

på stigninger.

Symbol for maskine på plant underlag: Til maks.

kørehastighed.
7 Gløderørskontakt

Før gløderørskontakten til en af siderne og hold

den der i 3 til 5 sekunder.
8 Motorstartkontakt

Før motorstartkontakten til en af siderne for at

starte motoren.
9 Tomgangsvælgerkontakt (o/m)

Før tomgangsvælgerkontakten til skildpadde-

positionen for at få lav tomgangshastighed

aktiveret med fodkontakt.

Før tomgangsvælgerkontakten til hare-

positionen for at få høj tomgangshastighed

aktiveret med fodkontakt.
10 Benzin/LPG-modeller: Brændstofvælgerkontakt

Før brændstofvælgerkontakten til benzin-

positionen for at vælge benzin. Før

brændstofvælgerkontakten til LPG-positionen for

at vælge LPG.

20 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Styreenheder

11 Rød nødstopknap

Tryk den røde nødstopknap ind til den
deaktiverede position for at stoppe alle
funktioner og slukke for motoren. Træk den røde
nødstopkontakt ud til den aktiverede position for
at betjene maskinen.

12 Proportionalstyrehåndtag med to bevægelses-

retninger til køre- og styrefunktioner
ELLER proportionalstyrehåndtag til kørefunktion
og fingervippekontakt til styrefunktion

Før styrehåndtaget i den retning, som er angivet
af den blå pil på betjeningspanelet, og maskinen
vil køre fremad. Før styrehåndtaget i den
retning, som er angivet af den gule pil, og
maskinen vil køre baglæns. Før styrehåndtaget i
den retning, som er angivet af den blå trekant,
og maskinen vil styre til venstre. Før
styrehåndtaget i den retning, som er angivet af
den gule trekant, og maskinen vil styre til højre.
ELLER
Flyt styrehåndtaget i den retning, som er angivet
af den blå pil på betjeningspanelet, og maskinen
vil køre fremad. Før styrehåndtaget i den
retning, som er angivet af den gule pil, og
maskinen vil køre baglæns. Tryk på den venstre
side af fingervippekontakten, og maskinen vil
styre til venstre. Tryk på den højre side af
fingervippekontakten, og maskinen vil styre til
højre.

13 Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at

platformen er overbelastet, og ingen af

funktionerne vil fungere. Fjern vægt fra

platformen, indtil indikatoren slukkes.
14 Indikatorlys for ikke-nivelleret maskine

(hvis monteret)

Indikatorlyset for ikke-nivelleret maskine vil blive

tændt, når hældningsalarmen lyder.
15 Indikatorlys for kørestart

Hvis indikatoren er tændt, betyder det, at

bommen lige har bevæget sig forbi et af de ikke-

styrende hjul, og at kørefunktionen er blevet

afbrudt.
16 Kørestartkontakt

Hvis du vil køre, når indikatorlyset for

kørefunktion er tændt, skal du holde

kørestartkontakten til en af siderne, og langsomt

flytte kørestyrehåndtaget væk fra midten. Vær

opmærksom på, at maskinen kan bevæge sig i

den modsatte retning i forhold til den retning,

som køre- og styrehåndtaget bevæges i.

Reservedelsnr. 114306DA S-60 • S-65 21

Betjeningsvejledning 5. udgave • 1. oplag

Styreenheder

17 Proportionalstyrehåndtag til

udskydning/tilbagetrækning af
bom

Før styrehåndtaget op, og
bommen vil blive trukket tilbage.
Flyt styrehåndtaget ned, og
bommen vil blive skudt ud.

18 Indikatorlys for maskinsvigt

En tændt indikator indikerer, at alle funktioner er
stoppet. Se instruktionerne i afsnittet

”Betjeningsinstruktioner”.
19 Bruges til ekstraudstyr
20 Proportionalstyrehåndtag med to

bevægelsesretninger til hævning/sænkning af

bom og venstre-/højredrejning af drejekrans

Før styrehåndtaget op, og

bommen vil blive hævet.

Flyt styrehåndtaget ned, og

bommen vil blive sænket.

Før styrehåndtaget til højre,

og drejekransen vil dreje til

højre. Før

styrehåndtaget til

venstre, og

drejekransen vil dreje

til venstre.

22 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Styreenheder

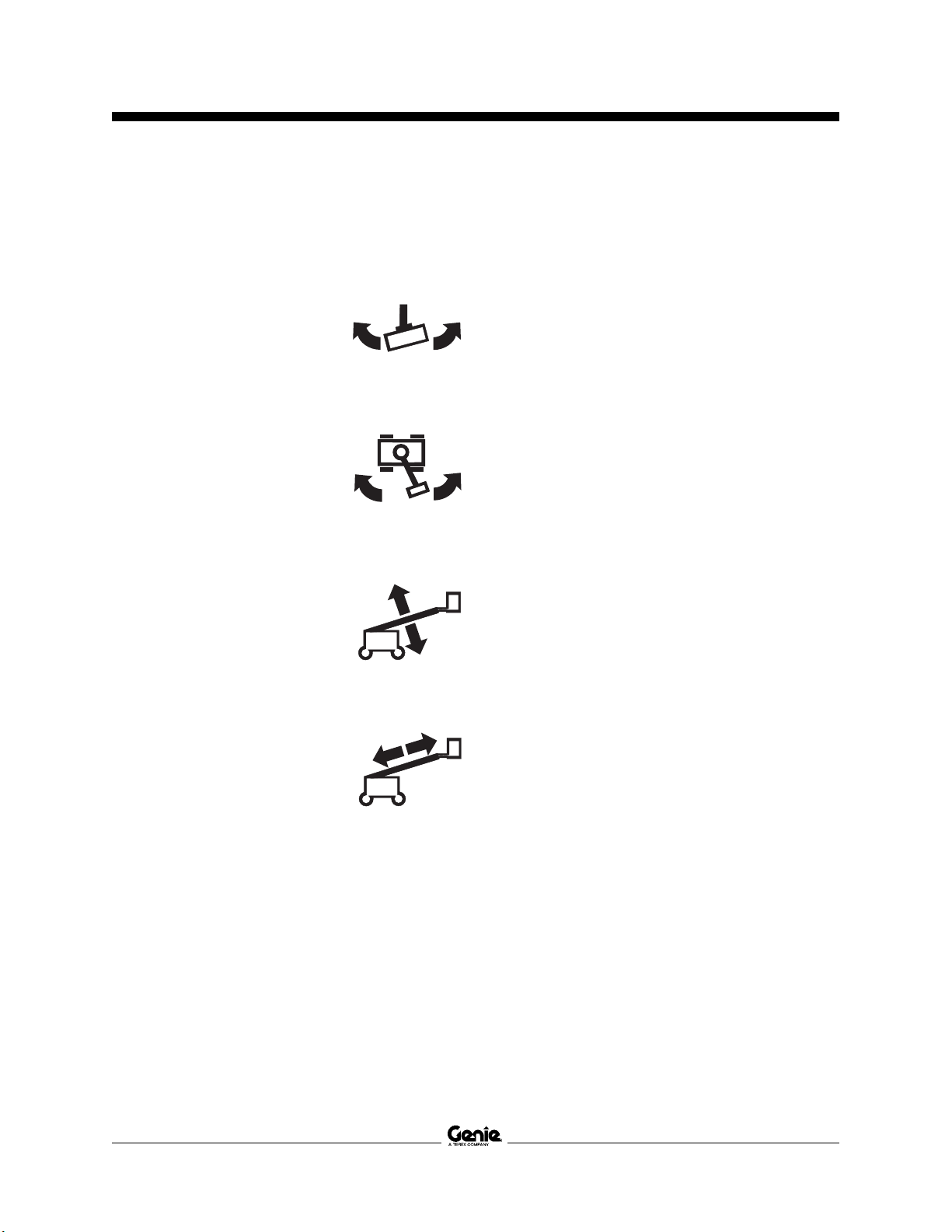

Nederste betjeningspanel

1 Kontakt til platformsrotation
2 Kontakt til drejekransrotation
3 Kontakt til hævning/sænkning af bom
4 Kontakt til udskydning/tilbagetrækning af bom
5 Indikatorlys for platformsoverbelastning
6 Indikatorlys for maskinsvigt
7 Indikatorlys for motorkontrol
8 Kontakt til hjælpestrøm
9 Nøglekontakt til valg mellem platform/slukket/

nederste betjeningssted
10 Rød nødstopknap

Reservedelsnr. 114306DA S-60 • S-65 23

11 Timetæller
12 Benzin/LPG-modeller: Brændstofvælgerkontakt
13 Funktionsstartkontakt
14 Dieselmodeller: Gløderørskontakt
15 15 A-afbryder til motorens elektriske kredsløb
16 Motorstartkontakt
17 15 A-afbryder til styreboksens elektriske

kredsløb
18 20 A-afbryder til oliekøler og ekstraudstyr
19 Kontakt til platformsnivellering
20 S-65: Kontakt til hævning/sænkning af

udliggerbom

Betjeningsvejledning 5. udgave • 1. oplag

Styreenheder

Nederste betjeningspanel

1 Kontakt til platformsrotation

Før platformsrotations­kontakten til højre, og
platformen vil dreje til højre.
Før platformsrotations­kontakten til venstre, og
platformen vil dreje til venstre.

2 Kontakt til drejekransrotation

Før drejekransrotations­kontakten til højre, og
drejekransen vil dreje til højre.
Før drejekranskontakten til
venstre, og drejekransen vil
dreje til venstre.

3 Kontakt til hævning/sænkning af bom

Før kontakten til hævning/
sænkning af bommen op, og
bommen vil blive hævet. Før
kontakten til hævning/
sænkning af bommen ned, og
bommen vil blive sænket.

5 Indikatorlys for platformsoverbelastning

En blinkende indikator tilkendegiver, at

platformen er overbelastet, og ingen af

funktionerne vil fungere. Fjern vægt fra

platformen, indtil indikatoren slukkes.
6 Indikatorlys for maskinsvigt

En tændt indikator indikerer, at alle funktioner er

stoppet. Se instruktionerne i afsnittet

”Betjeningsinstruktioner”.
7 Indikatorlys for motorkontrol

Indikator tændt og motor standset: Mærk

maskinen, og tag den ud af drift.

Indikator tændt, og motor kører stadig: Kontakt

servicepersonale inden for 24 timer.
8 Kontakt til hjælpestrøm

Brug hjælpestrøm, hvis den primære strømkilde

(motoren) svigter.

Hold hjælpestrømskontakten til en af siderne og

aktivér den ønskede funktion samtidigt.
9 Nøglekontakt til valg mellem platform/slukket/

nederste betjeningssted

4 Kontakt til udskydning/tilbagetrækning af bom

Før kontakten til udskydning/
tilbagetrækning af bommen til
højre, og bommen vil blive
skudt ud. Før kontakten til
udskydning/tilbagetrækning af
bommen til venstre, og
bommen vil blive trukket
tilbage.

24 S-60 • S-65 Reservedelsnr. 114306DA

Drej nøglekontakten til platformspositionen og

platformsbetjeningen vil fungere. Drej

nøglekontakten til den slukkede position, og

maskinen vil være slukket. Drej nøglekontakten

til det nederste betjeningssted, og det nederste

betjeningssted vil fungere.
10 Rød nødstopknap

Tryk den røde nødstopknap ind til den

deaktiverede position for at stoppe alle

funktioner og slukke for motoren. Træk den røde

nødstopkontakt ud til den aktiverede position for

at betjene maskinen.

5. udgave • 1. oplag

11 Timetæller

Timetælleren viser antallet af timer, som
maskinen har kørt.

12 Benzin/LPG-modeller: Brændstofvælgerkontakt

Før brændstofvælgerkontakten til benzin­positionen for at vælge benzin. Før
brændstofvælgerkontakten til LPG-positionen for
at vælge LPG.

13 Funktionsstartkontakt

Før funktionsstartkontakten til en af siderne for
at aktivere funktionerne på det nederste
betjeningspanel.

14 Dieselmodeller: Gløderørskontakt

Før gløderørskontakten til en af siderne og hold
den der i 3 til 5 sekunder.

Betjeningsvejledning

Styreenheder

15 15 A-afbryder til motorens elektriske kredsløb
16 Motorstartkontakt

Før motorstartkontakten til en af siderne for at
starte motoren.

17 15 A-afbryder til styreboksens elektriske

kredsløb
18 20 A-afbryder til oliekøler og ekstraudstyr
19 Kontakt til platformsnivellering

Før platformsnivellerings-

kontakten op, og

platformens niveau vil blive

hævet. Før platforms-

nivelleringskontakten ned,

og platformens niveau vil

blive sænket.
20 Kontakt til hævning/sænkning af udliggerbom

Før udliggerbomkontakten op, og udliggeren vil

blive hævet. Før udliggerbomkontakten ned, og

udliggeren vil blive sænket.

Reservedelsnr. 114306DA S-60 • S-65 25

Betjeningsvejledning 5. udgave • 1. oplag

Inspektioner

Grundlæggende principper ved
inspektion før ibrugtagning

Det er operatørens ansvar at foretage inspektion før
ibrugtagning og rutinemæssig vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion,

Undlad at bruge maskinen
medmindre:

Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening i denne

betjeningsvejledning.

1 Undgå farlige situationer.

2 Foretag altid inspektion før ibrugtagning.

der udføres af operatøren inden hvert skift.
Inspektionen har til formål at fastslå, om der er
noget galt med maskinen, inden operatøren
foretager funktionstesterne.

Inspektion før ibrugtagning har desuden til formål at
fastslå, om det er nødvendigt at foretage
rutinemæssig vedligeholdelse. Operatøren må kun
udføre de rutinemæssige vedligeholdelses­procedurer, som er anført i denne vejledning.

Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter

til næste afsnit.

3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Se listen på næste side og kontrollér hvert af
punkterne.

Hvis der konstateres beskadigelse eller uautoriseret
afvigelse fra maskinens oprindelige stand, skal den
mærkes og tages ud af drift.

Maskinen må kun repareres af en kvalificeret
servicetekniker i overensstemmelse med
fabrikantens specifikationer. Når reparationen er
udført, skal operatøren igen foretage inspektion før
ibrugtagning, inden der gås videre til
funktionstesterne.

Planlagte vedligeholdelsesinspektioner skal udføres
af kvalificerede serviceteknikere i overens­stemmelse med fabrikantens specifikationer og
kravene i ansvarsvejledningen.

26 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Inspektion før ibrugtagning

❏

Sørg for, at betjenings-, sikkerheds- og

ansvarsvejledningen er fuldstændig, læselig og

placeret i opbevaringsboksen på platformen.

❏

Kontrollér, at alle mærkater er læselige og

placeret korrekt. Se afsnittet Inspektioner.

❏

Kontrollér, om der er motorolielækage, og at

oliestanden er korrekt. Påfyld om nødvendigt

olie. Se afsnittet Vedligeholdelse.

❏

Kontrollér, om der er hydraulikolielækage, og om

oliestanden er korrekt. Påfyld om nødvendigt

olie. Se afsnittet Vedligeholdelse.

❏

Kontrollér, om der er kølervæskelækage, og at

kølervæskestanden er korrekt. Påfyld om

nødvendigt kølervæske. Se afsnittet

Vedligeholdelse.

❏

Kontrollér, om der er batterivæskelækage, og

om væskestanden er korrekt. Påfyld om

nødvendigt destilleret vand. Se afsnittet

Vedligeholdelse.

Betjeningsvejledning

Inspektioner

❏

Grænseafbrydere og horn

❏

Alarmer og advarselsblink (hvis monteret)

❏

Møtrikker, bolte og øvrige fastgøringsdele

❏

Låge/midtergelænder til platformsindgang

Kontrollér hele maskinen for:

❏

Revner i svejsninger eller
konstruktionskomponenter

❏

Buler i eller anden beskadigelse af maskinen

❏

Overdreven rust, korrosion eller oxidering

❏

Kontrollér, at samtlige konstruktionsmæssige og
andre afgørende komponenter forefindes, og at
samtlige tilhørende fastgøringsdele og tappe er
korrekt placeret og spændt.

❏

Når inspektionen er afsluttet, skal det
kontrolleres, at alle dæksler til
kraftenhedsrummet er monterede og låste.

❏

Kontrollér, om dæktrykket er korrekt. Justér det,

hvis det er nødvendigt. Se afsnittet

Vedligeholdelse.
Kontrollér nedenstående komponenter eller områder

for beskadigelse, forkert monterede eller manglende
dele samt uautoriserede ændringer:

❏

Elektriske komponenter, ledninger og
elkabler

❏

Hydraulikslanger, beslag, cylindre og
manifolder

❏

Brændstof- og hydrauliktank

❏

Driv- og drejekransmotorer samt
køremomentnav

❏

Bomglideplader

❏

Dæk og hjul

❏

Motor og relaterede komponenter

Reservedelsnr. 114306DA S-60 • S-65 27

Betjeningsvejledning 5. udgave • 1. oplag

Inspektioner

Grundlæggende principper ved
funktionstester

Formålet med funktionstesterne er at opdage
eventuelle funktionsfejl, inden maskinen tages i
brug. Operatøren skal følge de trinvise instruktioner
til at teste samtlige af maskinens funktioner.

Undlad at bruge maskinen
medmindre:

Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening i denne

betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstester inden brug.

En maskine med funktionsfejl må aldrig tages i
brug. Hvis der konstateres funktionsfejl, skal
maskinen mærkes og tages ud af drift. Maskinen
må kun repareres af en kvalificeret servicetekniker i
overensstemmelse med fabrikantens
specifikationer.

Når reparationen er udført, skal operatøren igen
foretage inspektion før ibrugtagning og
funktionstester, inden maskinen tages i brug.

Sæt dig grundigt ind i og forstå

funktionstesterne, før du går videre med

næste afsnit.

4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

1 Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

På det nederste betjeningssted

2 Drej nøglekontakten til det ”nederste

betjeningssted”.

3 Træk den røde nødstopknap ud til

den aktiverede position.
Resultat: Advarselsblinket (hvis monteret) skal

blinke.

4 Start motoren (se afsnittet ”Betjenings-

instruktioner”).

Afprøv nødstoppet

5 Tryk den røde nødstopknap ind til den

deaktiverede position.
Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede.

6 Træk den røde nødstopknap ud til

den aktiverede position, og start motoren igen.

28 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Inspektioner

Afprøv maskinens funktioner

7 Funktionsstartkontakten må ikke

holdes til nogen af siderne. Forsøg

at aktivere de enkelte

vippekontakter til bom- og

platformsfunktionerne.

Resultat: Ingen af bom- og platforms-

funktionerne må kunne betjenes.
8 Flyt funktionsstartkontakten til en af siderne, og

aktivér de enkelte vippekontakter til bom- og

platformsfunktionerne.

Resultat: Samtlige bom- og platformsfunktioner

skal køre en fuld arbejdscyklus. Sænknings-

alarmen (hvis monteret) skal lyde, mens

bommen sænkes.

Afprøv hældningsføleren

9 Træk den røde nødstopknap på

platformsbetjeningen ud til den aktiverede

position. Drej nøglekontakten til

”platformsbetjening”.
10 Åbn drejekransdækslet i samme side som

tanken, og find hældningsføleren ved siden af

brændstoftanken.
11 Tryk ned på den ene side af

hældningsføleren.

Resultat: Den alarm, som er

placeret i platformen, skal lyde.

Afprøv hjælpestyreenhederne

12 Drej nøglekontakten til ”nederste

betjeningssted”, og sluk for motoren.

13 Træk den røde nødstopknap ud til den

aktiverede position.

14 Hold kontakten til hjælpestrøm

aktiveret, samtidigt med at de
enkelte vippekontakter til
bomfunktionerne aktiveres.

Bemærk: Undlad at afprøve de enkelte funktioner i
en fuld arbejdscyklus for at spare på batteriets
strøm.

Resultat: Samtlige bomfunktioner skal kunne
betjenes.

På platformsbetjeningen

Afprøv nødstoppet

15 Drej nøglekontakten til ”platformsbetjening”, og

genstart motoren.

16 Tryk den røde nødstopknap på platformsbetje-

ningen ind til den deaktiverede position.
Resultat: Motoren skal slukkes, og samtlige

funktioner skal være deaktiverede.

17 Træk den røde nødstopknap ud, og genstart

motoren.

Afprøv hornet

18 Tryk på knappen til hornet.

Resultat: Hornet skal lyde.

Reservedelsnr. 114306DA S-60 • S-65 29

Betjeningsvejledning 5. udgave • 1. oplag

Inspektioner

Afprøv fodkontakten

19 Tryk den røde nødstopknap på platformsbetje-

ningen ind til den deaktiverede position.
20 Træk den røde nødstopknap ud til den

aktiverede position, men undlad at starte

motoren.
21 Træd ned på fodkontakten, og forsøg at starte

motoren ved at flytte startvippekontakten til en

af siderne.

Resultat: Motoren må ikke starte.
22 Undlad at træde på fodkontakten, og genstart

motoren.
23 Undlad at træde på fodkontakten. Afprøv

samtlige af maskinens funktioner.

Resultat: Maskinens funktioner må ikke kunne

betjenes.

Afprøv maskinfunktioner

24 Træd ned på fodkontakten.
25 Aktivér samtlige styrehåndtag/vippekontakter til

maskinens funktioner.

Resultat: Samtlige bom-/platformsfunktioner

skal køre en fuld arbejdscyklus.

Afprøv styrefunktionen

26 Træd ned på fodkontakten.
27 Tryk fingervippekontakten oven på styrehånd-

taget ned i den retning, der er angivet af den blå
trekant på betjeningspanelet, ELLER før
langsomt køre- og styringsstyrehåndtaget i den
retning, der er angivet af den blå trekant.

Resultat: Styrehjulene skal dreje i den retning,
der er angivet af de blå trekanter på
kørechassiset.

28 Tryk fingervippekontakten oven på styrehånd-

taget ned i den retning, der er angivet af den
gule trekant på betjeningspanelet, ELLER før
langsomt køre- og styringsstyrehåndtaget i den
retning, der er angivet af den gule trekant.

Resultat: Styrehjulene skal dreje i den retning,
der er angivet af de gule trekanter på
kørechassiset.

Afprøv køre- og bremsefunktionen

29 Træd ned på fodkontakten.
30 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den blå pil på betjenings­panelet, indtil maskinen begynder at bevæge
sig, og før derpå håndtaget tilbage til
midterpositionen.

Resultat: Maskinen skal bevæge sig i den
retning, der er angivet af den blå pil på
kørechassiset, og derefter standse brat.

31 Før langsomt kørestyrehåndtaget i den retning,

der er angivet af den gule pil på betjenings­panelet, indtil maskinen begynder at bevæge
sig, og før derpå håndtaget tilbage til
midterpositionen.

Resultat: Maskinen skal bevæge sig i den
retning, der er angivet af den gule pil på
kørechassiset, og derefter standse brat.

Bemærk: Bremserne skal kunne holde maskinen
på enhver stigning, som den er i stand til at køre
op ad.

30 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Inspektioner

Afprøv svingakslen (hvis monteret)

32 Start motoren fra platformsbetjeningen.
33 Kør det højre styrehjulsdæk op på en blok eller

kantsten på 15 cm.

Resultat: De tre øvrige dæk skal fortsat have

god kontakt med underlaget.
34 Kør det venstre styrehjulsdæk op på en blok

eller kantsten på 15 cm.

Resultat: De tre øvrige dæk skal fortsat have

god kontakt med underlaget.
35 Kør begge styrehjulsdæk op på en blok eller

kantsten på 15 cm.

Resultat: De ikke-styrende hjul skal fortsat have

god kontakt med underlaget.

Afprøv kørestartsystemet

36 Træd ned på fodkontakten, og sænk bommen til

den sænkede position.
37 Drej drejekransen, indtil bommen er forbi et af de

ikke-styrende hjul.

39 Flyt og hold kørestartvippekontakten til en af

siderne og før langsomt kørestyrehåndtaget
væk fra midterpositionen.

Resultat: Kørefunktionen skal kunne aktiveres.

Bemærk: Når kørestartsystemet er i brug, kan
maskinen køre i den modsatte retning i forhold til
den retning, som køre- og styrehåndtaget
bevæges i.

Brug de farvekodede
retningspile på
platformsbetjeningen og
kørechassiset til at
identificere, i hvilken retning
maskinen vil køre.

Afprøv begrænset kørehastighed

40 Træd ned på fodkontakten.
41 Hæv bommen til lige over vandret position.

Blå

Gul

Resultat: Indikatorlyset

for kørestart skal

tændes og forblive

tændt, når bommen

befinder sig inden for

det viste område.
38 Før kørestyrehåndtaget væk fra

midterpositionen.

Resultat: Kørefunktionen må ikke kunne

betjenes.

42 Før langsomt kørestyrehåndtaget til den høje

hastighedsposition.
Resultat: Den maksimalt opnåelige

kørehastighed med bommen hævet må ikke
overstige 30 cm pr. sekund.

43 Sænk bommen til den sænkede position.

Reservedelsnr. 114306DA S-60 • S-65 31

Betjeningsvejledning 5. udgave • 1. oplag

Inspektioner

44 Skyd bommen 30 cm ud.
45 Før langsomt kørestyrehåndtaget til den høje

hastighedsposition.

Resultat: Den maksimalt opnåelige

kørehastighed med bommen skudt ud må ikke

overstige 30 cm pr. sekund.
Hvis kørehastigheden med hævet eller udskudt

bom overstiger 30 cm pr. sekund, skal maskinen
omgående mærkes og tages ud af drift.

Afprøv hjælpestyreenhederne

46 Sluk for motoren.
47 Træk den røde nødstopknap ud til

den aktiverede position.
48 Træd ned på fodkontakten.
49 Hold kontakten til hjælpestrøm aktiveret,

samtidigt med at de enkelte funktions-

styrehåndtag eller vippekontakter aktiveres.
Bemærk: Undlad at afprøve de enkelte funktioner i

en fuld arbejdscyklus for at spare på batteriets
strøm.

Resultat: Samtlige bom- og styrefunktioner skal

kunne betjenes. Kørefunktionerne må ikke

kunne betjenes med hjælpestrøm.

32 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Undlad at bruge maskinen
medmindre:

Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening i denne

betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet.

Før du går videre med næste afsnit, bør du

sætte dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer.

Betjeningsvejledning

Inspektioner

Inspektion af arbejdsstedet

Vær opmærksom på og undgå følgende farlige
forhold:

· skrænter eller huller

· bump, forhindringer på underlaget eller affald

· hældende underlag

· ustabile eller glatte underlag

· hængende forhindringer og
højspændingsledninger

· farlige placeringer

· utilstrækkeligt bæredygtigt underlag i forhold til
maskinens belastningskraft

· vind- og vejrforhold

· tilstedeværelse af uautoriserede personer

· andre potentielt farlige forhold

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Grundlæggende principper

Inspektion af arbejdsstedet hjælper operatøren med
at afgøre, om maskinen kan betjenes sikkert på
arbejdsstedet. Den skal foretages af operatøren,
inden maskinen flyttes til arbejdsstedet.

Det er operatørens ansvar at være opmærksom på
eventuelle risici på arbejdsstedet og holde øje med
og undgå disse i forbindelse med flytning, opstilling
og betjening af maskinen.

Reservedelsnr. 114306DA S-60 • S-65 33

Betjeningsvejledning 5. udgave • 1. oplag

Inspektioner

Inspektion af mærkater med
symboler

Fastslå hvorvidt mærkaterne på maskinen har ord
eller symboler. Brug den relevante inspektion til at
kontrollere, at alle mærkater er læselige og korrekt
placeret.

Reservedelsnr. Mærkatbeskrivelse Antal

27204 Pil - blå 1
27205 Pil - gul 1
27206 Trekant - blå 2
27207 Trekant - gul 2
28158 Mærkat - Blyfri 2
28159 Mærkat - Diesel 2
28160 Mærkat - Flydende gas (LPG) 1
28174 Mærkat - Strøm til platform, 230 V 2
28235 Mærkat - Strøm til platform, 115 V 2
32728 Mærkat - Generator (hvis monteret) 1
40434 Mærkat - Fastgørelsespunkt til 3

sikkerhedswire
44981 Mærkat - Luftslange til platform 2
52966 Staffering - 4 x 2 1
52967 Staffering - 4 x 4 1
62076 Staffering - Genie S-60 1
62077 Staffering - S-60 1
62078 Staffering - Genie S-65 1
62079 Staffering - S-65 1
72867 Mærkat - Indikatorer (hvis monteret) 1
82455 Nederste betjeningspanel 1
82456 Betjeningspanel til platform 1
82472 Mærkat - Knusningsfare 4
82473 Mærkat - Adgang til aflukke 1
82481 Mærkat - Batterisikkerhed 1
82487 Mærkat - Læs vejledningen 2
82547* Bemærk - Maks. lastkapacitet, 340 kg 1
82548 Mærkat - Platformsrotation 2

Reservedelsnr. Mærkatbeskrivelse Antal

82549 Mærkat - Hjultryk, S-60 4
82550 Mærkat - Hjultryk, S-65 4
82551 Mærkat - Dæktryk 4
82552 Mærkat - Dæktryk, højflotationsdæk 4
82601* Mærkat - Maks. lastkapacitet, 227 kg 1
82604 Mærkat - Maks. sidekraft, 400 N 1
82646 Mærkat - Kørestartflade 1
82671 Mærkat - Svejsekabel 2
97815 Mærkat - Sænk midtergelænder 1
114099 Mærkat - Transportdiagram 2
114247 Mærkat - Netstyrtningsfare 1
114249 Mærkat - Dækspecifikationer 4
114251 Mærkat - Eksplosionsfare 1
114252 Mærkat - Væltningsfare 3
114277 Mærkat - Remføring (DSG-423) 1
114473 Mærkat - Hældningsalarm 1
133067 Mærkat - Fare for livsfarligt elektrisk stød 2

*Se venligst afsnittet Specifikationer eller diagrammet på

side 9 for at fastslå maskinens kapacitet.

34 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Inspektioner

114252

82455

114099

114249

82551
eller 82552

82549 eller 82550

82549 eller 82550
82551 eller 82552

114249

62077
eller 62079

27204
27206

27207

82487

Typemærkat

114251

28158 eller 28159

28160

82472

133067

40434

82548

72867
82646
82456

32728

114473

28174

eller 28235

82671
97815

82487

44981

82601

eller 82547

27207

27206

27205

52966
eller 52967

114247
40434

82548

62076
eller 62078

82472

28174
eller
28235

44981

114249

82549
eller
82550

82551
eller 82552

114099

82549

82551
eller 82552

eller 82550

114249

82604

82671

114252

82473

114277

133067

Reservedelsnr. 114306DA S-60 • S-65 35

Betjeningsvejledning 5. udgave • 1. oplag

Betjeningsinstruktioner

Grundlæggende principper

Afsnittet Betjeningsinstruktioner giver instruktioner i
samtlige aspekter af maskinens betjening. Det er
operatørens ansvar at overholde samtlige
sikkerhedsregler og instruktioner i betjenings-,
sikkerheds- og ansvarsvejledningen.

Undlad at bruge maskinen
medmindre:

Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening i denne
betjeningsvejledning.

1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Det er farligt at bruge maskinen til andre formål end
løft af personer, sammen med deres værktøj og
materialer, til et højt placeret arbejdssted.

Maskinen må kun betjenes af autoriserede
personer, der er oplært i dens betjening. Hvis mere
end én operatør forventes at skulle bruge maskinen
på forskellige tidspunkter i løbet af det samme
skift, skal samtlige disse være autoriserede
operatører, og de forventes at overholde
sikkerhedsreglerne og instruktionerne i betjenings-,
sikkerheds- og ansvarsvejledningen. Det vil sige, at
alle nye operatører skal foretage inspektion før
ibrugtagning, funktionstester og inspektion af
arbejdsstedet, inden maskinen tages i brug.

36 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Betjeningsinstruktioner

Start af motoren

1 Drej nøglekontakten til den

ønskede position på det nederste
betjeningssted.

2 Kontrollér, at den røde nødstopknap på såvel

det nederste betjeningssted som
platformsbetjeningen er trukket ud til den
aktiverede position.

Benzin/LPG-modeller

3 Vælg brændstoftype ved at flytte

brændstofvælgerkontakten til den ønskede
position.

4 Flyt vippekontakten til motorstart til en af

siderne. Hvis motoren ikke starter, eller hvis den
går ud igen, frakobler genstartsforsinkelsen
startkontakten i 3 sekunder.

Dieselmodeller

3 Flyt gløderørskontakten (hvis monteret) til en af

siderne og hold den der i 3 til 5 sekunder.

4 Før vippekontakten til motorstart til en af

siderne. Hvis motoren ikke starter, eller hvis den
går ud igen, frakobler genstartsforsinkelsen
startkontakten i 3 sekunder.

Samtlige modeller

I ekstrem kulde, dvs. -18 °C og derunder, skal
maskinen udstyres med koldstartssæt
(ekstraudstyr). Ved start af motoren ved
temperaturer under -18 °C kan det være nødvendigt
at bruge et hjælpebatteri.

Benzin/LPG-modeller: I kulde, dvs. -6 °C og
derunder, skal maskinen startes på benzindrift og
varmes op i 2 minutter, hvorefter den skal skiftes til
LPG-drift. Hvis motoren er varm, kan maskinen
startes på LPG-drift.

Nødstop

Skub den røde nødstopkontakt på enten det
nederste betjeningssted eller platformsbetjeningen
ind til den deaktiverede position for at stoppe
samtlige funktioner og slukke for motoren.

Hvis en eller flere funktioner stadig kan betjenes,
når den røde nødstopknap er trykket ind, skal
den/de repareres.

Ved valg af og betjening fra det nederste
betjeningssted vil platformsbetjeningens røde
nødstopknap blive frakoblet.

Hjælpestyreenheder

Brug hjælpestrøm, hvis den primære drivenhed
(motoren) svigter.

Hvis motoren ikke er startet efter 15 sekunder, skal
årsagen findes og eventuelle funktionsfejl
repareres. Vent 60 sekunder, før du forsøger at
starte motoren igen.

I kulde, dvs. -6 °C og derunder, skal motoren først
opvarmes i 5 minutter for at forhindre beskadigelse
af hydrauliksystemet.

Reservedelsnr. 114306DA S-60 • S-65 37

1 Drej nøglekontakten til ”nederste betjeningssted”

eller ”platformsbetjening”.

2 Træk den røde nødstopknap ud til den

aktiverede position.

3 Træd ned på fodkontakten, når

hjælpestyringerne betjenes fra platformen.

4 Hold kontakten til hjælpestrøm

aktiveret, samtidigt med at den
ønskede funktion aktiveres.

Kørefunktionen kan ikke betjenes med
hjælpestrøm.

Betjeningsvejledning 5. udgave • 1. oplag

Betjeningsinstruktioner

Betjening fra det nederste
betjeningssted

1 Drej nøglekontakten til det ”nederste

betjeningssted”.

2 Træk den røde nødstopknap ud til

den aktiverede position.

3 Benzin/LPG-modeller: Vælg brændstoftype ved

at flytte brændstofvælgerkontakten til den
ønskede position.

4 Start motoren.

Placering af platformen

1 Hold funktionsstartkontakten til en

af siderne.

2 Flyt den relevante vippekontakt i henhold til

markeringerne på betjeningspanelet.

Køre- og styrefunktionerne kan ikke aktiveres fra
det nederste betjeningssted.

Betjening fra platformen

1 Drej nøglekontakten til ”platformsbetjening”.
2 Træk den røde nødstopknap på såvel det

nederste betjeningssted som platforms­betjeningen ud til den aktiverede position.

3 Benzin/LPG-modeller: Vælg brændstoftype ved

at flytte brændstofvælgerkontakten til den
ønskede position.

Placering af platformen

1 Træd ned på fodkontakten.
2 Flyt langsomt det relevante funktions-

styrehåndtag eller den relevante vippekontakt i
henhold til markeringerne på betjeningspanelet.

Styring

1 Træd ned på fodkontakten.
2 Drej styrehjulene med den fingervippekontakt,

som sidder ovenpå kørestyrehåndtaget.

Brug de farvemarkerede retningstrekanter på
platformsbetjeningen og kørechassiset til at
identificere, i hvilken retning hjulene vil dreje.

Kørsel

1 Træd ned på fodkontakten.
2 Forøgelse af hastigheden: Før langsomt

kørestyrehåndtaget væk fra midten.
Sænkning af hastigheden: Før langsomt

kørestyrehåndtaget ind mod midten.
Standsning: Før kørestyrehåndtaget tilbage til

midten, eller slip fodkontakten.

Brug de farvemarkerede retningspile på
platformsbetjeningen og kørechassiset til at
identificere, i hvilken retning maskinen vil køre.

Maskinens kørehastighed er begrænset, når
bommen er hævet eller skudt ud.

4 Start motoren. Træd ikke ned på fodkontakten,

når motoren startes.

38 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Betjeningsinstruktioner

Kørsel på en skråning

Fastslå maskinens kapacitet for kørsel op ad
bakke, ned ad bakke og på sideskråning, og fastslå
skråningens stigning/fald.

Maksimal skråningskapacitet,
platform, ned ad bakke
(klatreevne):
2WD (2-hjulstræk): 30 % (17°)
4WD (4-hjulstræk): 45 % (24°)

Maksimal skråningskapacitet,
platform op ad bakke:
2WD (2-hjulstræk): 10 % (6°)
4WD (4-hjulstræk): 30 % (17°)

Maksimal
sideskråningskapacitet:
25 % (14°)

Bemærk: Skråningskapacitet er afhængig af
jordforholdene og tilstrækkelig trækkraft. Udtrykket
klatreevne gør sig kun gældende i
modvægtskonfigurationer op ad bakke.

Læg træstykket på skråningen.

For enden af den nedadgående hældning lægger du
vaterpasset på den øverste kant af træstykket og
løfter enden, indtil træstykket er i vater.

Mens træstykket holdes i vater, måles den lodrette
afstand fra bunden af træstykket til jorden.

Divider målebåndsafstanden (stigning) med
længden af træstykket (længde), og gang med 100.

Eksempel:

længde

stigning

Træstykke = 3,6 m

Længde = 3,6 m

Stigning = 0,3 m

Sørg for, at bommen er under vandret position, og
at platformen er imellem de ikke-styrende hjul.

Flyt kørehastighedsvælgerkontakten til symbolet
for hældende maskine.

Sådan fastslås skråningens stigning/fald:

Mål skråningen med en digital hældningsmåler,
ELLER brug følgende procedure.

Du skal bruge:

et vaterpas
et lige stykke træ, mindst 1 m langt
et målebånd

Reservedelsnr. 114306DA S-60 • S-65 39

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % stigning

Hvis skråningen overstiger den maksimale
kapacitet for kørsel op ad bakke, ned ad bakke
eller på sideskråning, skal maskinen trækkes med
spil eller transporteres op eller ned ad skråningen.
Se afsnittet Instruktioner vedr. transport og løft.

Betjeningsvejledning 5. udgave • 1. oplag

Betjeningsinstruktioner

Kørestart

Hvis indikatoren er tændt,
betyder det, at bommen lige
har bevæget sig forbi et af de
ikke-styrende hjul, og at
kørefunktionen er blevet
afbrudt.

For at køre skal kørestartkontakten holdes til en af
siderne, og kørestyrehåndtaget skal langsomt føres
væk fra midten.

Vær opmærksom på, at maskinen kan bevæge sig
i den modsatte retning i forhold til den retning, som
køre- og styrehåndtaget bevæges i.

Brug altid de farvekodede retningspile på
platformsbetjeningen og kørechassiset til at
identificere, i hvilken retning maskinen vil køre.

Tomgangsvælger (o/m)

Vælg tomgangshastighed (o/m) ved brug af
symbolerne på betjeningspanelet.

Kørehastighedsvælger

· Symbol for hældende maskine: Langsom kørsel
på stigninger

· Symbol for maskine på plant underlag: Til maks.
kørehastighed

Generator (hvis monteret)

Generatoren aktiveres ved at flytte generatorvippe­kontakten til den aktiverede position. Motoren vil
blive ved med at køre, men samtlige køre- og
platformsfunktioner vil ikke kunne betjenes.

Slut elværktøj til platformsstrømforsyningens
GFCI-udgang.

Maskinens funktioner aktiveres igen ved at flytte
generatorvippekontakten til den slukkede position.
Samtlige funktioner vil kunne betjenes.

Indikatorlys for motorkontrol

Når fodkontakten ikke er trådt ned, går motoren i
tomgang ved den laveste omdrejningshastighed.

· Skildpaddesymbol: Lav tomgangshastighed
aktiveret med fodkontakt

· Haresymbol: Høj tomgangshastighed aktiveret
med fodkontakt

Indikator tændt, og motor slukket:
Mærk maskinen, og tag den ud af
drift.

Indikator tændt, og motor kører
stadig: Kontakt servicepersonale
inden for 24 timer.

40 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Indikatorlys for ikke-nivelleret
maskine

Hvis indikatoren er tændt, betyder det,
at maskinen ikke er nivelleret.
Hældningsalarmen vil lyde, når denne
indikator er tændt. Flyt maskinen til et
stabilt og plant underlag.

Indikatorlys for maskinsvigt

En tændt indikator indikerer, at alle
funktioner er stoppet.

1 Tryk den røde nødstopkontakt ind og træk den

derefter ud igen.

2 Sænk bommen, og træk den tilbage.

Betjeningsvejledning

Betjeningsinstruktioner

3 Mærk maskinen, og tag den ud af drift.

Funktionerne virker ikke.

Indikatorlampe for
platformsoverbelastning

En blinkende indikator angiver, at
platformen er overbelastet, og
ingen af funktionerne vil virke.

Fjern vægt fra platformen, indtil
indikatoren slukkes.

Reservedelsnr. 114306DA S-60 • S-65 41

Betjeningsvejledning 5. udgave • 1. oplag

Betjeningsinstruktioner

Instruktioner til rørholdere

Rørholdermontagen består af 2 rørholdere placeret i
en af siderne på platformen og fastgjort til
rækværket med U-bolte.

Nedenstående retningslinjer
skal overholdes:

Rørholdere skal installeres på indersiden af
platformen.

Rørholdere må ikke blokere
platformsbetjeningen eller indgangen til
platformen.

Bunden af rørholderrøret skal hvile på
platformens gulv.

Sørg for, at platformen er nivelleret, før der
installeres en rørholder.

Installation af rørholdere

1 Installer en rørholder i hver side af platformen.

Se illustrationen til venstre. Sørg for, at bunden
af rørholderrøret hviler på platformens gulv.

2 Installer to U-bolte fra ydersiden af

platformsgelænderet gennem hver
rørholderstativ.

3 Fastgør hver U-bolt med 2 slutteskiver og

2 møtrikker.

a strop
b U-bolte
c rørholderstativ
d øverste

platformsgelænder

42 S-60 • S-65 Reservedelsnr. 114306DA

e rørholdersvejsning
f mellemste

platformsgelænder
g flade slutteskiver
h nylock-møtrikker

5. udgave • 1. oplag

Betjening af rørholdere

1 Sørg for, at rørholdermontagen og

installationsinstruktionerne er blevet fulgt nøje,
og at rørholderne er fastgjort til
platformsgelænderet.

2 Anbring lasten således at den hviler på begge

rørholdere. Længden på lasten bør være parallel

med længden af platformen.
3 Centrér lasten i rørholderne.
4 Fastgør lasten til hver rørholder. Anbring

nylonstoppen over lasten. Tryk ned på spændet

og lad stroppen glide igennem. Stram stroppen.
5 Skub og træk forsigtigt i lasten for at være

sikker på, at rørholderne og lasten er fastgjort.
6 Hold lasten fastgjort, mens maskinen er i

bevægelse.

ADVARSEL

Væltningsfare. Vægten af
rørholdermontagen og lasten i
rørholderne vil reducere maskinens
nominelle platformskapacitet og
skal iberegnes i den samlede
platformslast.

Betjeningsvejledning

Betjeningsinstruktioner

ADVARSEL

Maskimal rørholderkapacitet

Alle modeller 90,7 kg

Vægt på rørholdermontage 9,5 kg

Væltningsfare. Vægten på
rørholdermontagen og lasten i
rørholderne kan begrænse det
maksimale antal personer i
platformen.

Reservedelsnr. 114306DA S-60 • S-65 43

Betjeningsvejledning 5. udgave • 1. oplag

Betjeningsinstruktioner

Panelholdermontage

1 Applicer advarselsmærkaterne på forsiden af

hver panelholder (hvis nødvendigt).
2 Installer gummistødfanger 1 i panelholderbasen.

Se illustrationen.
3 Fastgør stødfangeren med 2 højprofil låse-

møtrikker og 2 slutteskiver.

Installation af panelholdere

1 Indfør hagestykket gennem sprækkerne i panel-

holderbasen.
2 Hægt panelholderen til det nederste platformsrør

på det ønskede sted.
3 Installer gummistødfanger 2 gennem panel-

holderbasen og hagestykket. Se illustrationen.
4 Fastgør med 2 lavprofil låsemøtrikker.
5 Hvis panelholderen er installeret ved en af

platformsgulvets støtterør, skal U-bolten føres

gennem gulvet, rundt om røret og ind i

panelholderbasen.

Installation af polstring

1 Installer de 2 stykker polstring på platforms-

gelænderet. Anbring polstringen for at beskytte
panelerne mod kontakt med platforms­gelænderet.

Installation af strop

1 Åbn klemmen og installer den rundt om et lodret

platformsgenlænderrør.

2 Indfør en bolt med en slutteskive gennem den

ene side af klemmen.
3 Installer stropmontagens endeplade på bolten.
4 Indfør bolten gennem den anden side af

klemmen.
5 Fastgør med en slutteskive og en møtrik.

Pas på ikke at spænde den for hårdt. Strop-

montagens endeplade skal kunne glide på

platformsgelænderet.

6 Fastgør U-bolten med 2 møtrikker og

2 slutteskiver. Fortsæt til trin 9.

7 Hvis panelholderen ikke er installeret ved

et af platformsgulvets støtterør, skal det
medfølgende aluminiumsrør benyttes.

8 Anbring røret imellem panelholderen og

platformsgulvet. Indfør U-bolten gennem gulvet,
rundt om røret og ind i panelholderbasen.

9 Gentag ovennævnte med det andet sæt dele.

44 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjening af panelholdere

Betjeningsvejledning

Betjeningsinstruktioner

1 Fastgør begge panelholdere til platformen.
2 Anbring lasten således, at den hviler på begge

panelholdere.
3 Centrer lasten på platformen.
4 Fastgør lasten til platformen ved brug af

stroppen. Stram stroppen.

gummi­stødfanger 1

mærkat

hagestykke

gummi-

stødfanger 2

monteringssprækker

til U-bolt

panelholderbase

polstring

klemme

krog

Reservedelsnr. 114306DA S-60 • S-65 45

Betjeningsvejledning 5. udgave • 1. oplag

Instruktioner vedr. transport og løft

Kør ikke maskinen op på en skråning, der
overstiger kapaciteten for kørsel op ad bakke,
ned ad bakke eller på sideskråninger. Se Kørsel
på en skråning i afsnittet
Betjeningsinstruktioner.

Hvis hældningen på transportkøretøjets lad

Nedenstående retningslinjer
skal overholdes:

Genie Industries stiller disse sikringsoplysninger

til rådighed som en anbefaling. Chauffører alene

er ansvarlige for at sikre, at maskiner er korrekt

fastgjort, og at den korrekte trailer er valgt i

overensstemmelse med de amerikanske

transportmyndigheders regulativer, andre lokale

regulativer og deres firmapolitik.

Genies kunder, som har brug for at anbringe en

lift eller et andet Genie-produkt i en container,

bør hyre en kvalificeret fragtmand med

ekspertise i klargøring, læsning og fastgøring af

konstruktions- og løfteudstyr til international

transport.

Kun kvalificerede luftliftoperatører bør flytte

maskinen på eller af lastvognen.

Transportkøretøjet skal være parkeret på et

plant underlag.

Transportkøretøjet skal fastgøres for at

forhindre, at det ruller, når maskinen læsses.

Kontrollér, at køretøjets belastningsevne,

læssefladerne samt kæderne/stropperne er i

stand til at bære maskinens vægt. Genie-lifte er

meget tunge i forhold til deres størrelse.

Maskinens vægt er angivet på typemærkaten.

Se afsnittet Mærkater for at få oplysninger om

placeringen af typemærkaten.

overstiger den maksimale skråningskapacitet for
kørsel op eller ned ad bakke, skal maskinen
læsses og aflæsses ved brug af et spil som
beskrevet. Se afsnittet Specifikationer for at få
oplysninger om skråningskapaciteter.

Friløbskonfiguration til brug af
spil

Klods hjulene op for at forhindre maskinen i at rulle.

Modeller med 2WD
(2-hjulstræk): Frigør
de ikke-styrende hjuls
bremser ved at vende
afmonteringshætterne
på køremoment­navene.

Modeller med 4WD
(4-hjulstræk): Frigør
hjulbremserne ved at
vende afmonterings­hætterne på samtlige
fire køremomentnav.

Sørg for, at spilwiren er korrekt fastgjort til
kørechassisets transportfastspændingspunkter, og
at samtlige hindringer er ryddet af vejen.

Frakobl

Tilkobl

Kontrollér, at drejekransen er fastgjort med

drejekransrotationslåsen inden transport. Sørg

for at frigøre drejekransen, inden maskinen

tages i brug igen.

46 S-60 • S-65 Reservedelsnr. 114306DA

Gennemfør de beskrevne procedurer i omvendt
rækkefølge for at tilkoble bremserne igen.

Bemærk: Pumpens friløbsventil skal altid være
lukket.

5. udgave • 1. oplag

Betjeningsvejledning

Instruktioner vedr. transport og løft

Fastspænding til lastbil eller
trailer ved transport

Brug rotationslåsestiften til drejekransen hver gang,
at maskinen skal transporteres.

rotationslåsestift til

drejekrans

Drej nøglekontakten til den slukkede position, og
tag nøglen ud inden transport.

Undersøg hele maskinen for løse eller ikke­fastgjorte dele.

Fastspænding af chassiset

Brug kæder med rigelig belastningsevne.

Brug mindst 5 kæder.

Justér fastspændingsudstyret, så kæderne ikke
bliver beskadiget.

Lastvognslad

Fastspænding af platformen – S-60

Anbring en klods under platformsrotatoren. Klodsen
må ikke røre ved platformscylinderen.

Fastgør platformen med en nylonstrop, der er
anbragt gennem den nederste platformsstøtte. Brug
ikke unødig nedadgående kraft, når bommen skal
fastgøres.

Fastspænding af platformen – S-65

Anbring en klods under platformsrotatoren. Klodsen
må ikke røre ved platformscylinderen.

Fastgør platformen med en nylonstrop, der er
anbragt gennem den nederste platformsstøtte. Brug
ikke unødig nedadgående kraft, når bommen skal
fastgøres.

Reservedelsnr. 114306DA S-60 • S-65 47

Betjeningsvejledning 5. udgave • 1. oplag

Instruktioner vedr. transport og løft

Instruktioner vedr. løft

Træk bommen tilbage, og sænk den helt. Sørg for,
at udliggerbommen er parallel med underlaget. Fjern
alle løse genstande på maskinen.

Fastgør drejekransen med drejekrans-

Nedenstående retningslinjer
skal overholdes:

Maskinen må kun løftes og fastspændes af

behørigt oplærte personer.

Kontrollér, at kranens løftekapacitet,

læssefladerne samt stropperne/linerne er i stand

til at bære maskinens vægt. Maskinens vægt er

angivet på typemærkaten.

rotationslåsen.

Find maskinens tyngdepunkt ved brug af skemaet
og illustrationen på denne side.

Fastspændingsudstyret må kun fastgøres til de
dertil beregnede løftepunkter på maskinen. Der er
to fastgørelsespunkter på chassiset og to på
drejekransen.

Justér fastspændingsudstyret, så maskinen er i
balance og ikke bliver beskadiget.

Fastgørelses-

punkter på

drejekrans (2)

Y-akse

X-akse Y-akse

S-60 1,25 m 1,28 m

S-65 1,27 m 1,30 m

Fastgørelses­punkter på
chassis (2)

X-akse

48 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Nedenstående retningslinjer
skal overholdes:

Operatøren må kun udføre de rutinemæssige

vedligeholdelsesprocedurer, som er anført i

denne vejledning.

Betjeningsvejledning

Vedligeholdelse

Kontrollér motoroliestanden

Det er altafgørende for motorens ydeevne og
levetid, at oliestanden er korrekt. Hvis maskinen
betjenes med forkert oliestand, kan det medføre
beskadigelse af motorens dele.

Bemærk: Kontrollér oliestanden med motoren
slukket.

1 Kontrollér oliepinden. Påfyld om nødvendigt olie.

Planlagte vedligeholdelsesinspektioner skal

udføres af kvalificerede serviceteknikere i

henhold til fabrikantens specifikationer og

kravene i ansvarsvejledningen.

Forklaring på vedligeholdelsessymbolerne

Følgende symboler benyttes i denne vejledning
som en hjælp til at forstå hensigten med
instruktionerne. Når et eller flere af symbolerne
vises i begyndelsen af en vedligeholdelses­procedure, har det nedenstående betydning.

Tilkendegiver, at der kræves værktøj for at
gennemføre denne procedure.

Tilkendegiver, at der kræves nye dele for at
gennemføre denne procedure.

Perkins 404-22-motor

Olietype 15W-40

Olietype – kolde forhold 5W-40

Ford DSG-423 EFI-motor (overholder EPA)

Olietype 5W-20

Deutz F3L 2011F-motor

Olietype 15W-40

Olietype – kolde forhold 5W-30

Angiver, at motoren skal være kold, før
denne procedure må udføres.

Reservedelsnr. 114306DA S-60 • S-65 49

Betjeningsvejledning 5. udgave • 1. oplag

Vedligeholdelse

Kontrollér hydraulikoliestanden

Det er altafgørende, for at maskinen kan fungere, at
hydraulikoliestanden er korrekt. Forkert
hydraulikoliestand kan beskadige de hydrauliske
dele. Med daglig kontrol er det muligt at opdage
ændringer i oliestanden, som kan betyde, at der er
problemer med hydrauliksystemet.

1 Kontrollér, at bommen er sænket, og kontrollér

derefter skueglasset, som sidder på siden af

hydraulikolietanken. Påfyld om nødvendigt olie.

Resultat: Hydraulikoliestanden skal være inden

for de øverste 5 cm af skueglasset.

Specifikationer for hydraulikolie

Hydraulikolietype Chevron Rykon

MV-kvalitetsækvivalent

Kontrollér kølervæskestanden –
væskekølede modeller

Det er altafgørende for motorens levetid, at
kølervæskestanden er korrekt. Forkert
kølervæskestand vil påvirke motorens køleevne og
beskadige motorens dele. Med daglig kontrol er det
muligt at opdage ændringer i kølervæskestanden,
som kan betyde, at der er problemer med
kølersystemet.

Fare for forbrænding. Pas på varme motordele
og varm kølervæske. Berøring af meget
varme motordele og/eller meget varm
kølervæske kan forårsage alvorlige
forbrændinger.

1 Kontrollér væskestanden i kølervæske-

ekspansionsbeholderen. Påfyld om nødvendigt
kølervæske.

Resultat: Kølervæskestanden skal være ved
mærket FULL (”MAKS.”).

Bemærk: Fjern ikke kølerdækslet.

50 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Vedligeholdelse

Kontrollér batterierne

Det er altafgørende for motorens ydeevne og
driftssikkerhed, at batterierne er i god stand.
Forkert væskestand eller beskadigede kabler og
forbindelser kan resultere i beskadigelse af
motorens dele samt farlige forhold.

Fare for livsfarligt elektrisk stød. Berøring af
strømførende elektriske kredsløb kan resultere
i alvorlig personskade eller dødsfald. Fjern alle
fingerringe, ure og andre smykker.

Fare for legemsbeskadigelse. Batterier
indeholder syre. Undgå at spilde eller røre ved
batterisyre. Spildt batterisyre neutraliseres
med natron og vand.

1 Tag beskyttelsesudstyr og -briller på.
2 Kontrollér, at batteriets polsko er spændt

korrekt, og at de ikke er korroderede.

3 Kontrollér, at batteriets beslag er korrekt

monteret.

Kontrollér dæktrykket

Bemærk: Det er ikke nødvendigt at gøre dette på
maskiner, der er udstyret med skumfyldte dæk.

Fare for legemsbeskadigelse. Et dæk med for
højt dæktryk kan eksplodere og forårsage
alvorlig personskade eller dødsfald.

Væltningsfare. Der må ikke anvendes
midlertidige dæklapningsprodukter.

For at sikre maksimal stabilitet og optimal
betjening af maskinen samt for at minimere
dækslitage er det altafgørende, at samtlige
luftfyldte dæk har korrekt dæktryk.

1 Kontrollér samtlige dæk med en lufttryksmåler.

Justér om nødvendigt dæktrykket.

Dæktryk 4,92 bar

Dæktryk på højflotationsdæk 4,21 bar

Bemærk: Brug af polhætter og korrosions­beskyttelsesmiddel modvirker korrosionsdannelse
på batteripoler og -kabler.

Reservedelsnr. 114306DA S-60 • S-65 51

Betjeningsvejledning 5. udgave • 1. oplag

Vedligeholdelse

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres kvartårligt,
årligt og hvert andet år, skal udføres af en person,
der er uddannet i og kvalificeret til at udføre
vedligeholdelse af denne maskine i
overensstemmelse med de procedurer, som er
anført i servicehåndbogen til maskinen.

Maskiner, der har været taget ud af drift i mere end
tre måneder, skal gennemgå et kvartårligt eftersyn,
før de tages i brug igen.

52 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Betjeningsvejledning

Specifikationer

Model S-60

Arbejdshøjde, maks. 20,3 m

Platformshøjde, maks. 18,3 m

Højde i sænket position, maks. 2,72 m

Vandret rækkevidde, maks. 15,5 m

Bredde 2,49 m

Længde, sænket 8,5 m

Belastningsevne, maks. 227 kg

Belastningsevne, maks. 340 kg
med korrekt modvægt

Vindhastighed, maks. 12,5 m/s

Akselafstand 2,5 m

Venderadius (udvendig) 5,5 m

Venderadius (indvendig) 2,4 m

Drejekransrotation (grader) kontinuerlig

Drejekransens ”halesving” 1,22 m

Kørehastigheder

Kørehastighed, sænket, 2WD (2-hjulstræk) 6,4 km/t

11 m/6,2 sek

Kørehastighed, sænket, 4WD (4-hjulstræk) 4,8 km/t

10,4 m/7,8 sek

Kørehastighed, 1,1 km/t
hævet eller skudt ud 10,3 m/40 sek

Luftbårne støjemissioner 105 dB
Maks. støjniveau ved normale
arbejdsstationer (A-vægtet)

Vibration overstiger ikke 2,5 m/s

Frihøjde, midten 37 cm

Frihøjde, aksel 33 cm

Styreenheder 12 V jævnstrøm proportional

Vægt Se typemærkaten
(maskinens vægt varierer alt efter
ekstraudstyrskonfigurationer)

Det er Genies politik løbende at forbedre vore
produkter. Produktspecifikationerne kan ændres uden
varsel eller ansvar.

2

Platformens mål, 1,8 m x 76 cm
6 fod (længde x bredde)

Platformens mål, 2,4 m x 91 cm
8 fod (længde x bredde)

Platformsnivellering selvnivellering

Platformsrotation 160°

Vekselstrømstik i platform standard

Hydraulisk tryk, maks. 207 bar
Bomfunktioner

Systemspænding 12 V

Dækstørrelse 355/55D 625

Dækstørrelse for højflotationsdæk 41/18LL x 22,5,

lagklasse 14

Maksimal skråningskapacitet,
sænket position, 2WD (2-hjulstræk)

Platform, ned ad bakke 30 % / 17°

Platform, op ad bakke 10 % / 6°

Sideskråning 25 % / 14°

Maksimal skråningskapacitet,
sænket position, 4WD (4-hjulstræk)

Platform, ned ad bakke 45 % / 24°

Platform, op ad bakke 30 % / 17°

Sideskråning 25 % / 14°

Bemærk: Skråningskapacitet er afhængig af
jordforholdene og tilstrækkelig trækkraft.

Brændstoftankens kapacitet 151 liter

Oplysninger vedr. belastning af underlag

Dæktryk, maks. 4.899 kg

Dækkontakttryk 4,92 kg/cm

483 kPa

Optaget tryk på underlag 1.172 kg/m

11,49 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og
tager ikke hensyn til diverse ekstraudstyrs­konfigurationer. De bør kun benyttes, hvis alle
relevante sikkerhedsforanstaltninger er truffet.

2

2

Reservedelsnr. 114306DA S-60 • S-65 53

Betjeningsvejledning 5. udgave • 1. oplag

Specifikationer

Model S-65

Arbejdshøjde, maks. 21,6 m

Platformshøjde, maks. 19,8 m

Højde i sænket position, maks. 2,72 m

Vandret rækkevidde, maks. 17,1 m

Bredde 2,49 m

Længde, sænket 9,5 m

Belastningsevne, maks. 227 kg

Vindhastighed, maks. 12,5 m/s

Akselafstand 2,5 m

Venderadius (udvendig) 5,5 m

Venderadius (indvendig) 2,4 m

Drejekransrotation (grader) kontinuerlig

Drejekransens ”halesving” 1,22 m

Kørehastigheder

Kørehastighed, sænket, 2WD (2-hjulstræk) 6,4 km/t

11 m/6,2 sek

Kørehastighed, sænket, 4WD (4-hjulstræk) 4,8 km/t

10,4 m/7,8 sek

Kørehastighed, 1,1 km/t
hævet eller skudt ud 10,3 m/40 sek

Luftbårne støjemissioner 105 dB
Maks. støjniveau ved normale
arbejdsstationer (A-vægtet)

Vibration overstiger ikke 2,5 m/s

Frihøjde, midten 37 cm

Frihøjde, aksel 33 cm

Styreenheder 12 V jævnstrøm proportional

Vægt Se typemærkaten
(maskinens vægt varierer alt efter
ekstraudstyrskonfigurationer)

2

Platformens mål, 1,8 m x 76 cm
6 fod (længde x bredde)

Platformens mål, 2,4 m x 91 cm
8 fod (længde x bredde)

Platformsnivellering selvnivellering

Platformsrotation 160°

Vekselstrømstik i platform standard

Hydraulisk tryk, maks. 204 bar
Bomfunktioner

Systemspænding 12 V

Dækstørrelse 355/55D 625

Dækstørrelse for højflotationsdæk 41/18LL x 22,5,

lagklasse 14

Maksimal skråningskapacitet,
sænket position, 2WD (2-hjulstræk)

Platform, ned ad bakke 30 % / 17°

Platform, op ad bakke 10 % / 6°

Sideskråning 25 % / 14°

Maksimal skråningskapacitet,
sænket position, 4WD (4-hjulstræk)

Platform, ned ad bakke 45 % / 24°

Platform, op ad bakke 30 % / 17°

Sideskråning 25 % / 14°

Bemærk: Skråningskapacitet er afhængig af
jordforholdene og tilstrækkelig trækkraft.

Brændstoftankens kapacitet 151 liter

Oplysninger vedr. belastning af underlag

Dæktryk, maks. 5.262 kg

Dækkontakttryk 4,92 kg/cm

483 kPa

Optaget tryk på underlag 1.328 kg/m

13,03 kPa

2

2

Bemærk: Disse belastningsoplysninger er cirkatal og
tager ikke hensyn til diverse ekstraudstyrs­konfigurationer. De bør kun benyttes, hvis alle

Det er Genies politik løbende at forbedre vore
produkter. Produktspecifikationerne kan ændres uden
varsel eller ansvar.

relevante sikkerhedsforanstaltninger er truffet.

54 S-60 • S-65 Reservedelsnr. 114306DA

5. udgave • 1. oplag

Bevægelsesområde for S-60 Bevægelsesområde for S-65

Betjeningsvejledning

18,3 m

12,2 m

6,1 m

0 m

6,1 m

0 m

6,1 m

18,3 m

12,2 m

6,1 m

0 m

12,2 m 0 m

18,3 m

6,1 m

6,1 m

12,2 m

18,3 m

Reservedelsnr. 114306DA S-60 • S-65 55
